TOYOTA SUPRA 2021 Manuale duso (in Italian)

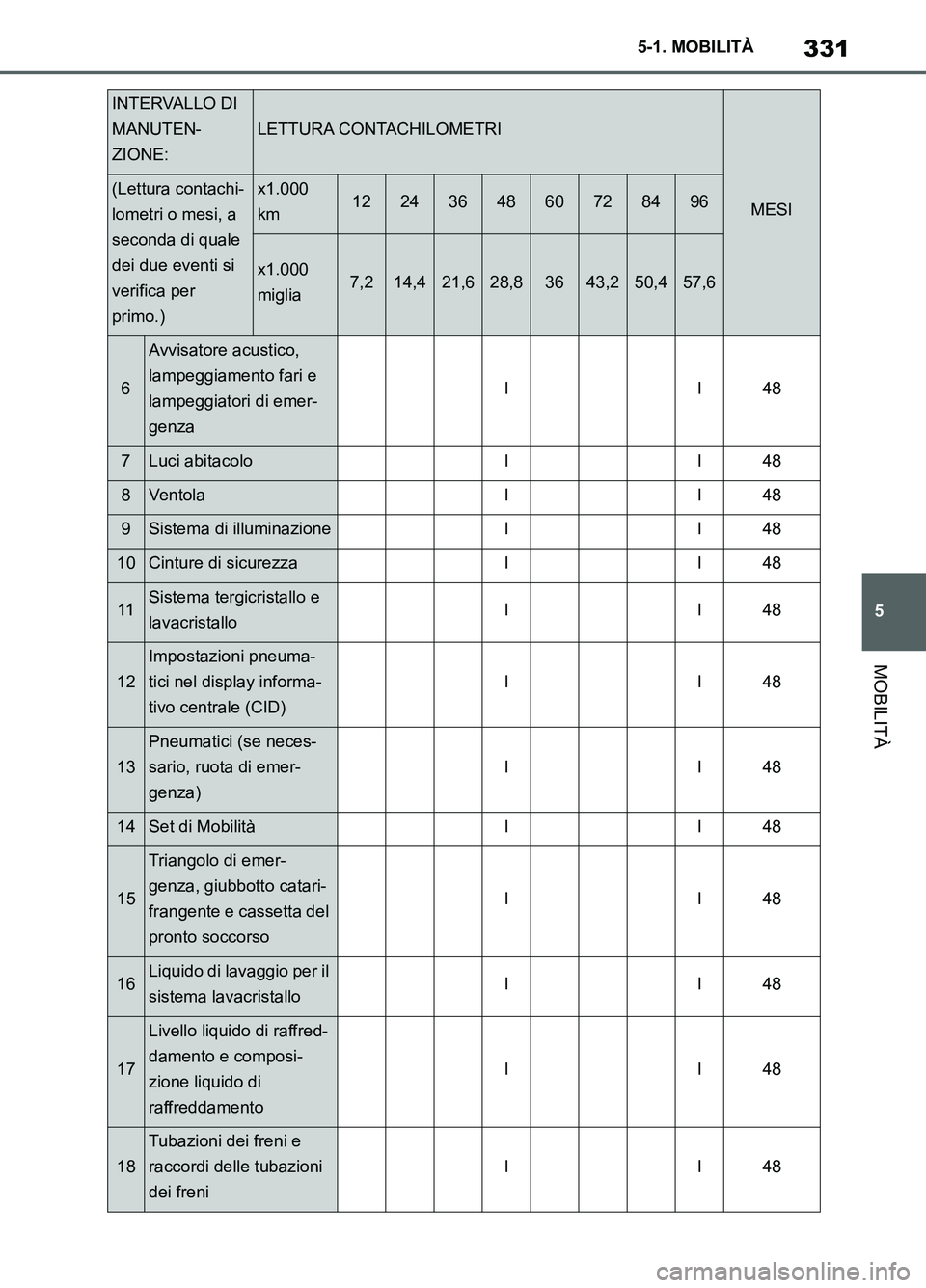

331
5 5-1. MOBILITÀ
MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)
6
Avvisatore acustico,
lampeggiamento fari e
lampeggiatori di emer-
genza
II48
7Luci abitacoloII48
8VentolaII48
9Sistema di illuminazioneII48
10Cinture di sicurezzaII48
11Sistema tergicristallo e
lavacristalloII48
12
Impostazioni pneuma-
tici nel display informa-
tivo centrale (CID)
II48
13
Pneumatici (se neces-
sario, ruota di emer-
genza)
II48
14Set di MobilitàII48
15
Triangolo di emer-
genza, giubbotto catari-
frangente e cassetta del
pronto soccorso
II48
16Liquido di lavaggio per il
sistema lavacristalloII48
17
Livello liquido di raffred-
damento e composi-
zione liquido di
raffreddamento
II48
18
Tubazioni dei freni e
raccordi delle tubazioni
dei freni
II48
INTERVALLO DI
MANUTEN-
ZIONE:
LETTURA CONTACHILOMETRI
MESI
(Lettura contachi-
lometri o mesi, a
seconda di quale
dei due eventi si
verifica per
primo.)x1.000
km1224364860728496
x1.000
miglia7,214,421,628,83643,250,457,6
Supra_OM_Italian_OM99X81L_1_2011.book 331 ページ ２０２０年８月２８日　金曜日　午後２時４９分

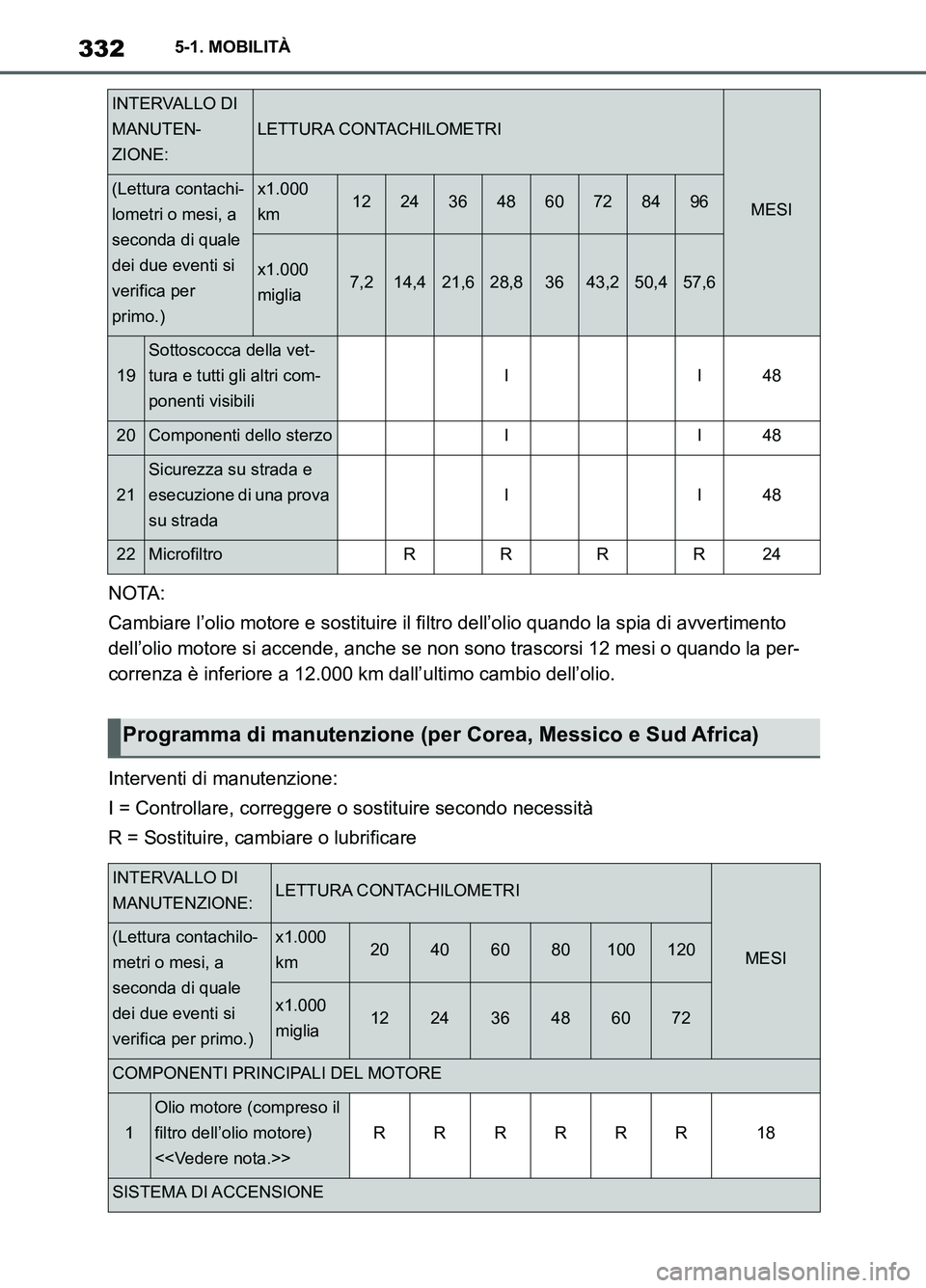

3325-1. MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)NOTA:
Cambiare l’olio motore e sostituire il filtro dell’olio quando la spia di avvertimento
dell’olio motore si accende, anche se non sono trascorsi 12 mesi o quando la per-
correnza è inferiore a 12.000 km dall’ultimo cambio dell’olio.
Interventi di manutenzione:
I = Controllare, correggere o sostituire secondo necessità
R = Sostituire, cambiare o lubrificare
19
Sottoscocca della vet-
tura e tutti gli altri com-
ponenti visibili
II48
20Componenti dello sterzoII48
21
Sicurezza su strada e
esecuzione di una prova
su strada
II48
22MicrofiltroRRRR24
INTERVALLO DI
MANUTEN-
ZIONE:
LETTURA CONTACHILOMETRI
MESI
(Lettura contachi-
lometri o mesi, a
seconda di quale
dei due eventi si
verifica per
primo.)x1.000
km1224364860728496
x1.000
miglia7,214,421,628,83643,250,457,6
Programma di manutenzione (per Corea, Messico e Sud Africa)
INTERVALLO DI
MANUTENZIONE:LETTURA CONTACHILOMETRI
MESI
(Lettura contachilo-
metri o mesi, a
seconda di quale
dei due eventi si
verifica per primo.)x1.000
km20406080100120
x1.000
miglia122436486072
COMPONENTI PRINCIPALI DEL MOTORE
1
Olio motore (compreso il
filtro dell’olio motore)
<>
RRRRRR18
SISTEMA DI ACCENSIONE
Supra_OM_Italian_OM99X81L_1_2011.book 332 ページ ２０２０年８月２８日　金曜日　午後２時４９分

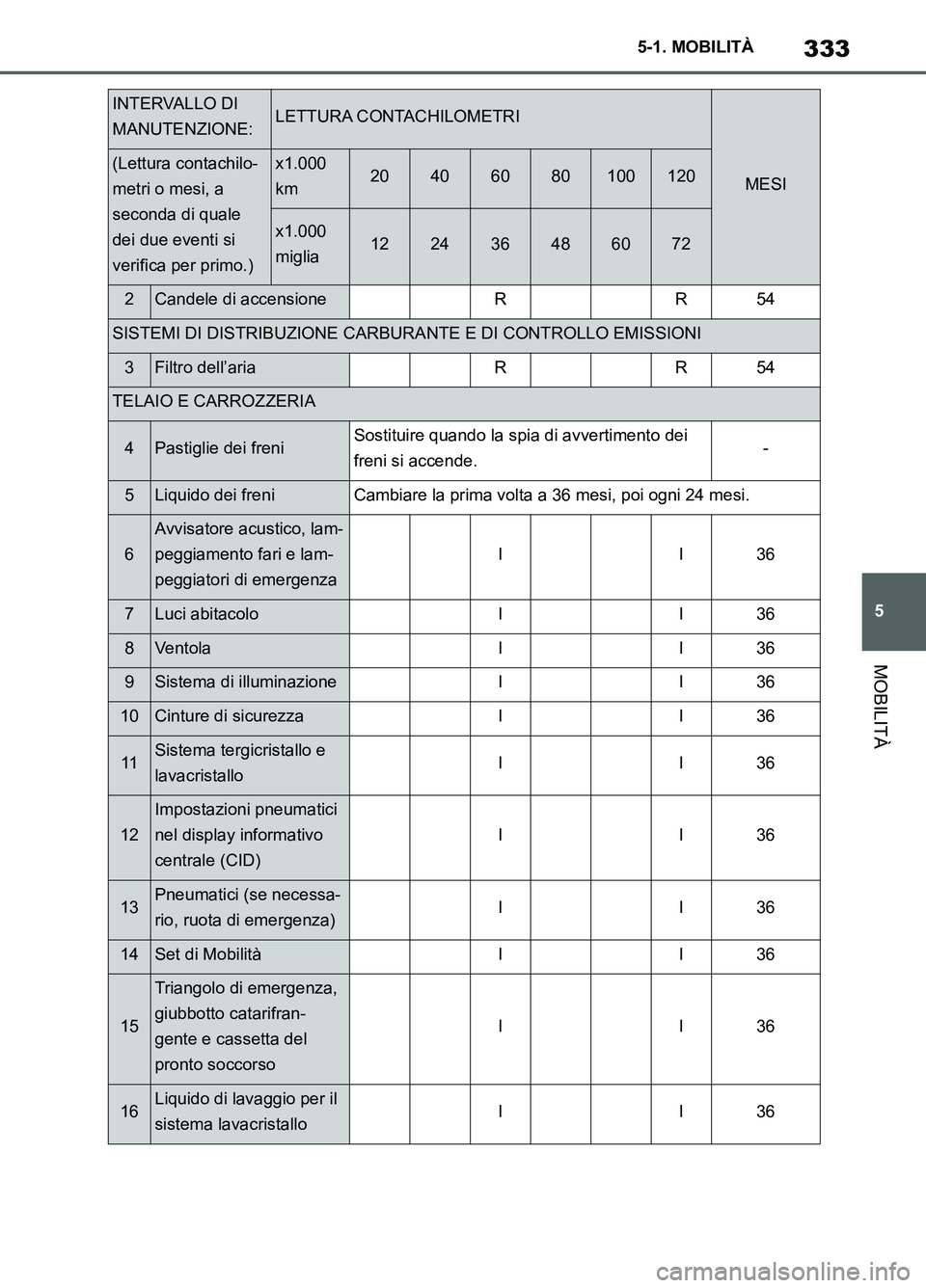

333
5 5-1. MOBILITÀ
MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)
2Candele di accensioneRR54
SISTEMI DI DISTRIBUZIONE CARBURANTE E DI CONTROLLO EMISSIONI
3Filtro dell’ariaRR54
TELAIO E CARROZZERIA
4Pastiglie dei freniSostituire quando la spia di avvertimento dei
freni si accende.-
5Liquido dei freniCambiare la prima volta a 36 mesi, poi ogni 24 mesi.
6
Avvisatore acustico, lam-
peggiamento fari e lam-
peggiatori di emergenza
II36
7Luci abitacoloII36
8VentolaII36
9Sistema di illuminazioneII36
10Cinture di sicurezzaII36
11Sistema tergicristallo e
lavacristalloII36
12
Impostazioni pneumatici
nel display informativo
centrale (CID)
II36
13Pneumatici (se necessa-
rio, ruota di emergenza)II36
14Set di MobilitàII36
15
Triangolo di emergenza,
giubbotto catarifran-
gente e cassetta del
pronto soccorso
II36
16Liquido di lavaggio per il
sistema lavacristalloII36
INTERVALLO DI
MANUTENZIONE:LETTURA CONTACHILOMETRI
MESI
(Lettura contachilo-
metri o mesi, a
seconda di quale
dei due eventi si
verifica per primo.)x1.000
km20406080100120
x1.000
miglia122436486072
Supra_OM_Italian_OM99X81L_1_2011.book 333 ページ ２０２０年８月２８日　金曜日　午後２時４９分

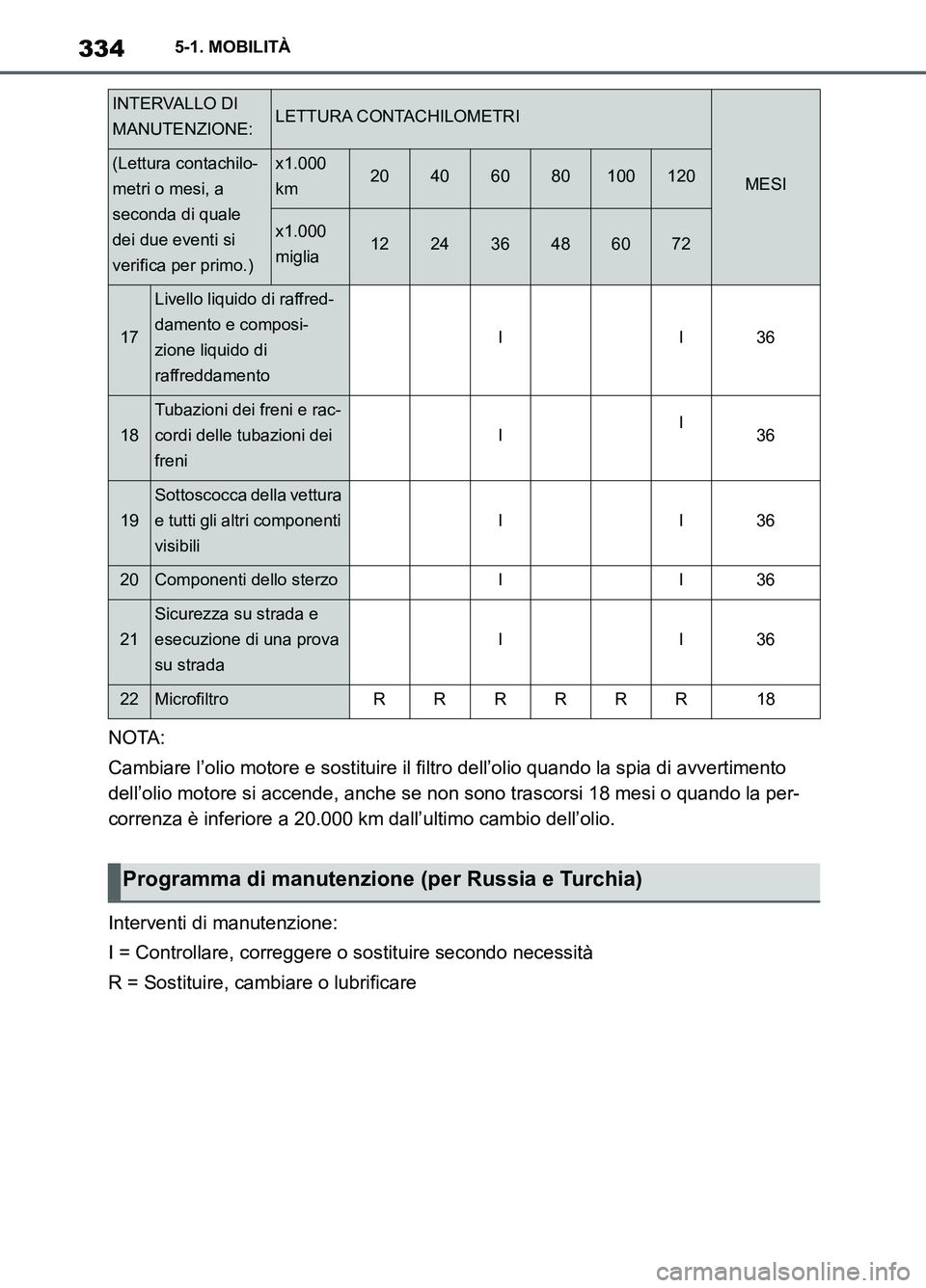

3345-1. MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)NOTA:
Cambiare l’olio motore e sostituire il filtro dell’olio quando la spia di avvertimento
dell’olio motore si accende, anche se non sono trascorsi 18 mesi o quando la per-
correnza è inferiore a 20.000 km dall’ultimo cambio dell’olio.
Interventi di manutenzione:
I = Controllare, correggere o sostituire secondo necessità
R = Sostituire, cambiare o lubrificare
17
Livello liquido di raffred-
damento e composi-
zione liquido di
raffreddamento
II36
18
Tubazioni dei freni e rac-
cordi delle tubazioni dei
freni
II36
19
Sottoscocca della vettura
e tutti gli altri componenti
visibili
II36
20Componenti dello sterzoII36
21
Sicurezza su strada e
esecuzione di una prova
su strada
II36
22MicrofiltroRRRRRR18
INTERVALLO DI
MANUTENZIONE:LETTURA CONTACHILOMETRI
MESI
(Lettura contachilo-
metri o mesi, a
seconda di quale
dei due eventi si
verifica per primo.)x1.000
km20406080100120
x1.000
miglia122436486072
Programma di manutenzione (per Russia e Turchia)
Supra_OM_Italian_OM99X81L_1_2011.book 334 ページ ２０２０年８月２８日　金曜日　午後２時４９分

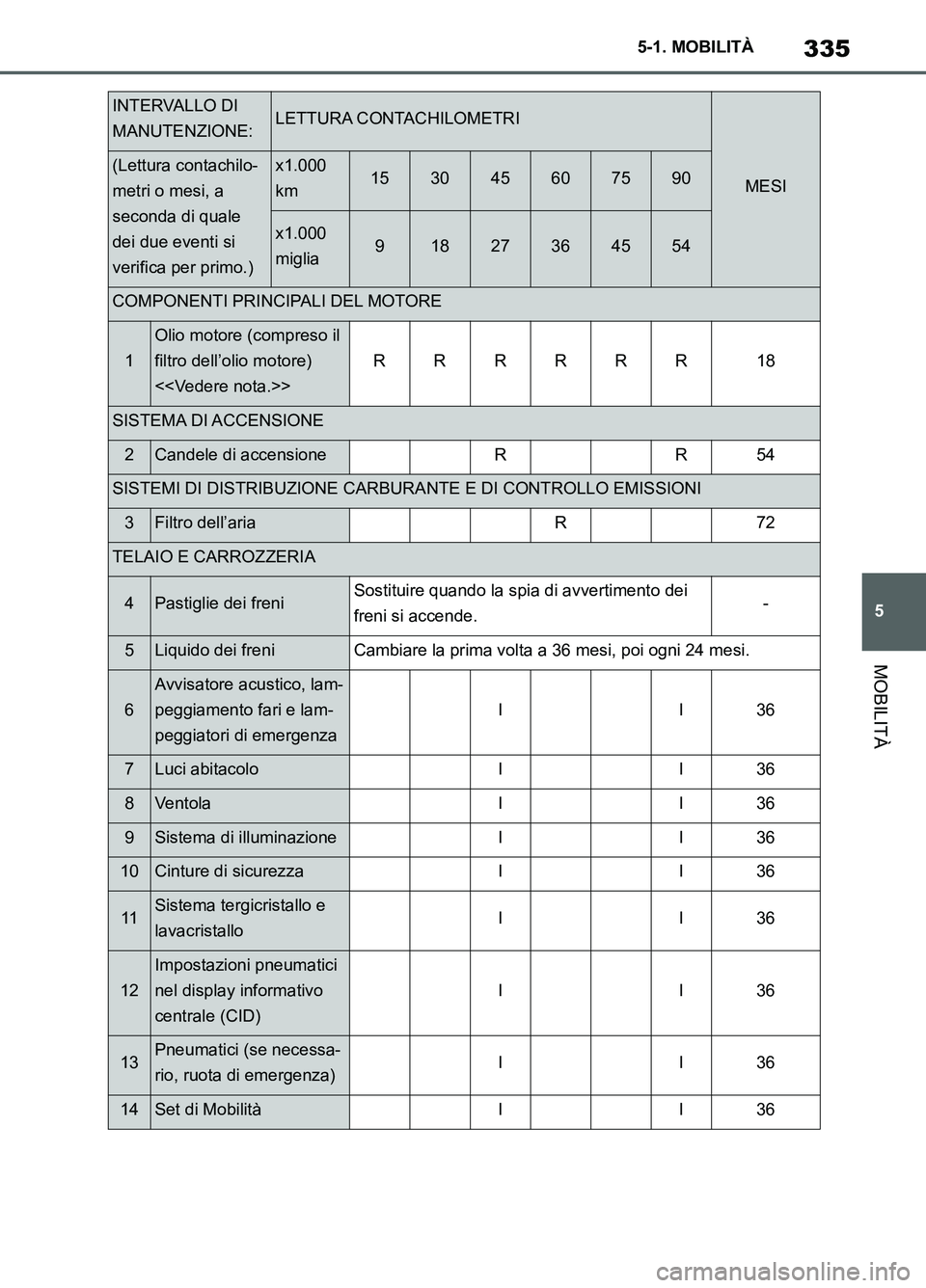

335
5 5-1. MOBILITÀ
MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)
INTERVALLO DI
MANUTENZIONE:LETTURA CONTACHILOMETRI
MESI(Lettura contachilo-
metri o mesi, a
seconda di quale
dei due eventi si
verifica per primo.)x1.000
km153045607590
x1.000
miglia91827364554
COMPONENTI PRINCIPALI DEL MOTORE
1
Olio motore (compreso il
filtro dell’olio motore)
<>
RRRRRR18
SISTEMA DI ACCENSIONE
2Candele di accensioneRR54
SISTEMI DI DISTRIBUZIONE CARBURANTE E DI CONTROLLO EMISSIONI
3Filtro dell’ariaR72
TELAIO E CARROZZERIA
4Pastiglie dei freniSostituire quando la spia di avvertimento dei
freni si accende.-
5Liquido dei freniCambiare la prima volta a 36 mesi, poi ogni 24 mesi.
6
Avvisatore acustico, lam-
peggiamento fari e lam-
peggiatori di emergenza
II36
7Luci abitacoloII36
8VentolaII36
9Sistema di illuminazioneII36
10Cinture di sicurezzaII36
11Sistema tergicristallo e
lavacristalloII36
12
Impostazioni pneumatici
nel display informativo
centrale (CID)
II36
13Pneumatici (se necessa-
rio, ruota di emergenza)II36
14Set di MobilitàII36
Supra_OM_Italian_OM99X81L_1_2011.book 335 ページ ２０２０年８月２８日　金曜日　午後２時４９分

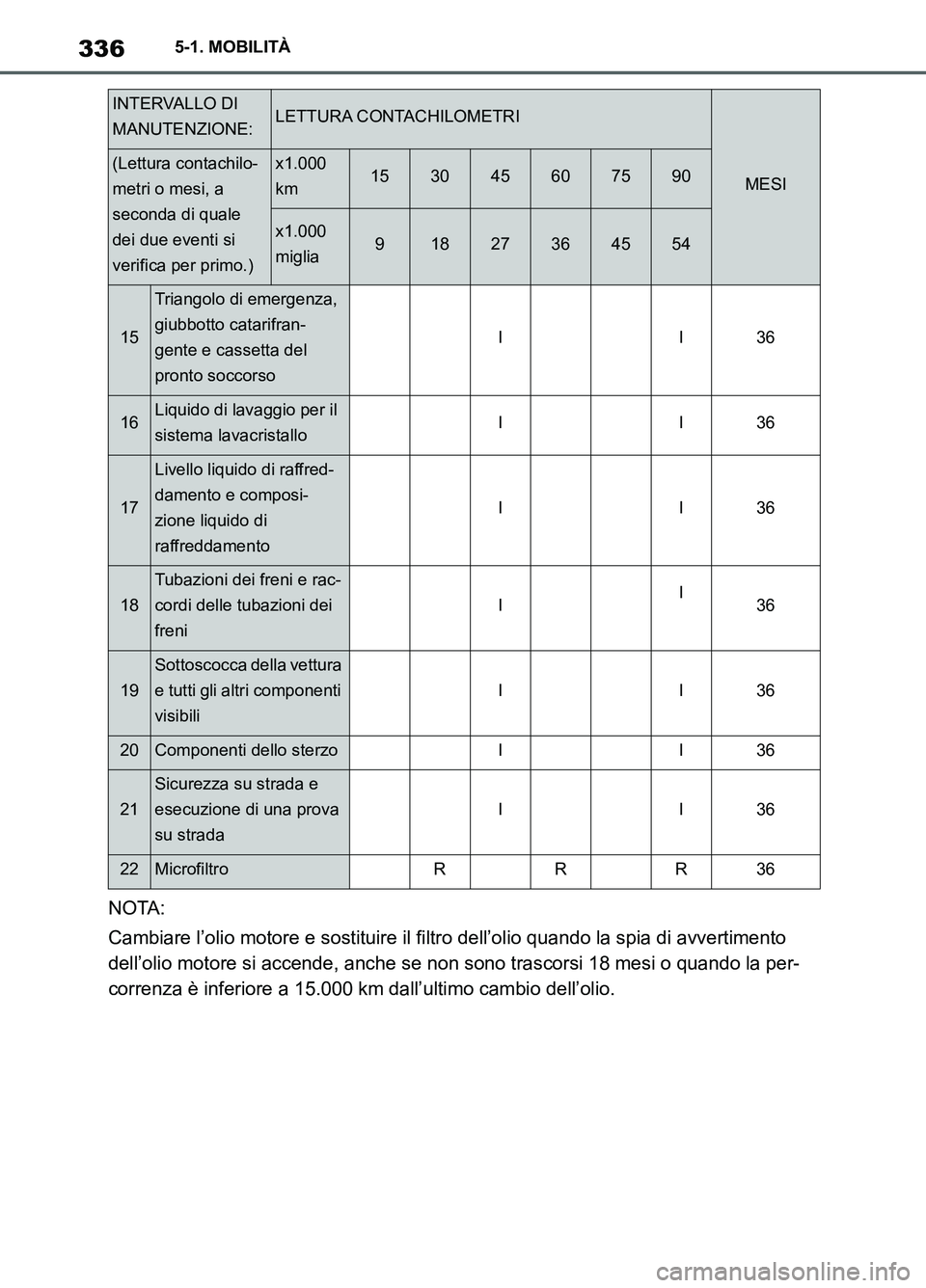

3365-1. MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)NOTA:
Cambiare l’olio motore e sostituire il filtro dell’olio quando la spia di avvertimento
dell’olio motore si accende, anche se non sono trascorsi 18 mesi o quando la per-
correnza è inferiore a 15.000 km dall’ultimo cambio dell’olio.
15
Triangolo di emergenza,
giubbotto catarifran-
gente e cassetta del
pronto soccorso
II36
16Liquido di lavaggio per il
sistema lavacristalloII36
17
Livello liquido di raffred-
damento e composi-
zione liquido di
raffreddamento
II36
18
Tubazioni dei freni e rac-
cordi delle tubazioni dei
freni
II36
19
Sottoscocca della vettura
e tutti gli altri componenti
visibili
II36
20Componenti dello sterzoII36
21
Sicurezza su strada e
esecuzione di una prova
su strada
II36
22MicrofiltroRRR36
INTERVALLO DI
MANUTENZIONE:LETTURA CONTACHILOMETRI
MESI
(Lettura contachilo-
metri o mesi, a
seconda di quale
dei due eventi si
verifica per primo.)x1.000
km153045607590
x1.000
miglia91827364554
Supra_OM_Italian_OM99X81L_1_2011.book 336 ページ ２０２０年８月２８日　金曜日　午後２時４９分

337
5 5-1. MOBILITÀ
MOBILITÀ

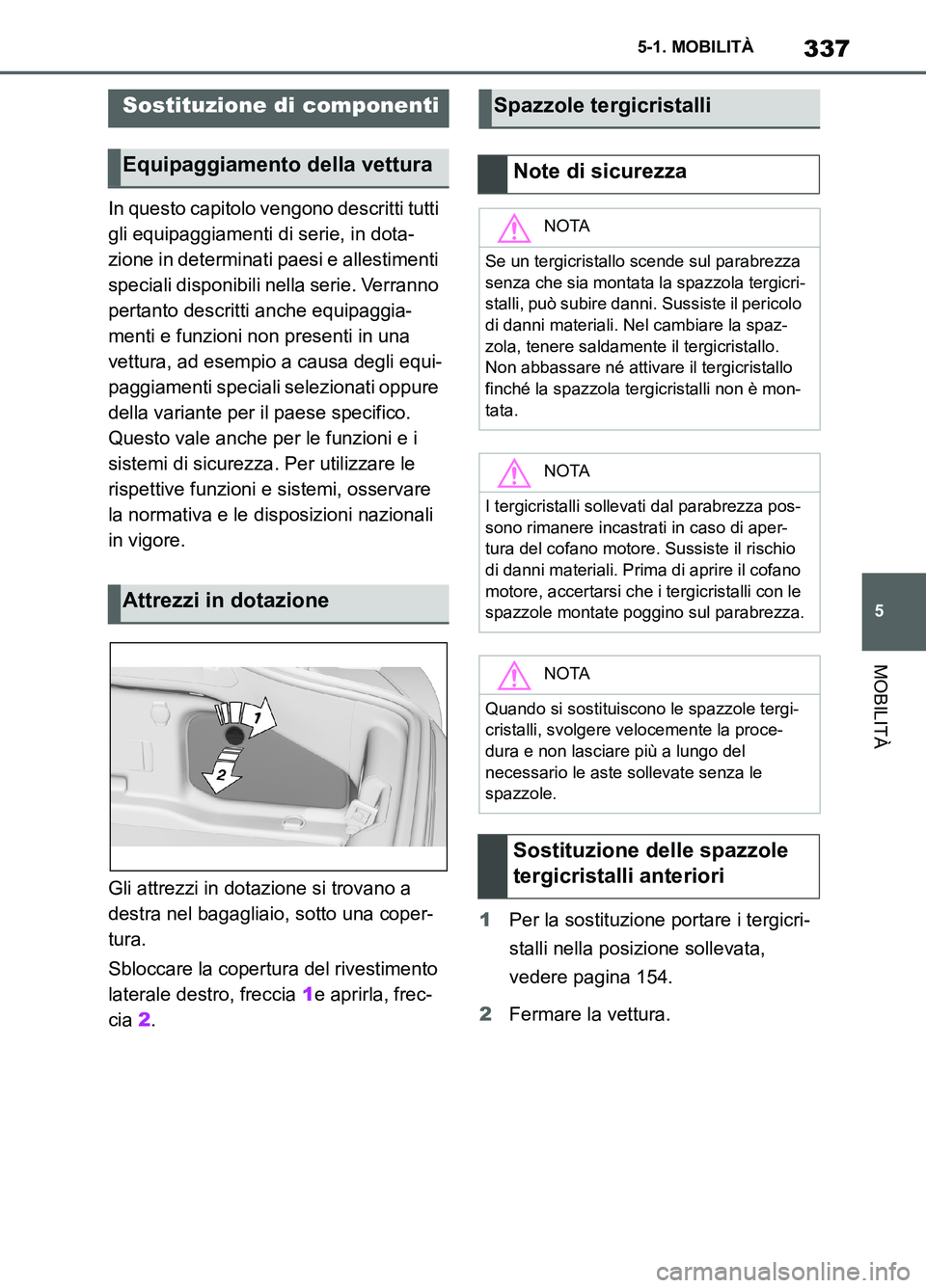

Supra Owner's Manual_L (from Nov. '20 Prod.)In questo capitolo vengono descritti tutti
gli equipaggiamenti di serie, in dota-
zione in determinati paesi e allestimenti
speciali disponibili nella serie. Verranno
pertanto descritti anche equipaggia-
menti e funzioni non presenti in una
vettura, ad esempio a causa degli equi-
paggiamenti speciali selezionati oppure
della variante per il paese specifico.
Questo vale anche per le funzioni e i
sistemi di sicurezza. Per utilizzare le
rispettive funzioni e sistemi, osservare
la normativa e le disposizioni nazionali
in vigore.
Gli attrezzi in dotazione si trovano a
destra nel bagagliaio, sotto una coper-
tura.
Sbloccare la copertura del rivestimento
laterale destro, freccia 1e aprirla, frec-
cia 2.1Per la sostituzione portare i tergicri-
stalli nella posizione sollevata,
vedere pagina 154.
2Fermare la vettura.
Sostituzione di componenti
Equipaggiamento della vettura
Attrezzi in dotazione
Spazzole tergicristalli
Note di sicurezza
NOTA
Se un tergicristallo scende sul parabrezza
senza che sia montata la spazzola tergicri-
stalli, può subire danni. Sussiste il pericolo
di danni materiali. Nel cambiare la spaz-
zola, tenere saldamente il tergicristallo.
Non abbassare né attivare il tergicristallo
finché la spazzola tergicristalli non è mon-
tata.
NOTA
I tergicristalli sollevati dal parabrezza pos-
sono rimanere incastrati in caso di aper-
tura del cofano motore. Sussiste il rischio
di danni materiali. Prima di aprire il cofano
motore, accertarsi che i tergicristalli con le
spazzole montate poggino sul parabrezza.
NOTA
Quando si sostituiscono le spazzole tergi-
cristalli, svolgere velocemente la proce-
dura e non lasciare più a lungo del
necessario le aste sollevate senza le
spazzole.
Sostituzione delle spazzole
tergicristalli anteriori
Supra_OM_Italian_OM99X81L_1_2011.book 337 ページ ２０２０年８月２８日　金曜日　午後２時４９分

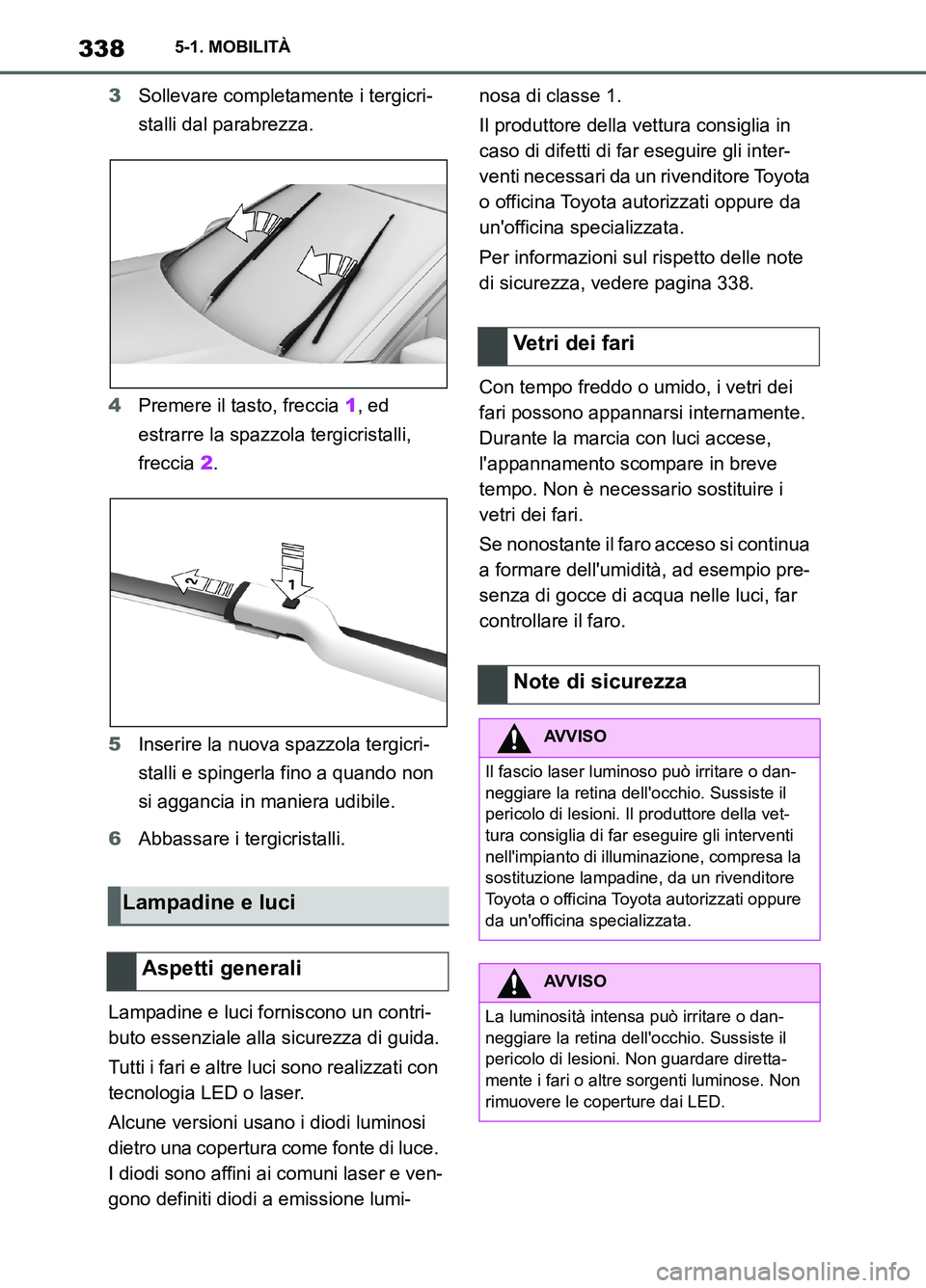

3385-1. MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)3Sollevare completamente i tergicri-
stalli dal parabrezza.
4Premere il tasto, freccia 1, ed
estrarre la spazzola tergicristalli,
freccia 2.
5Inserire la nuova spazzola tergicri-
stalli e spingerla fino a quando non
si aggancia in maniera udibile.
6Abbassare i tergicristalli.
Lampadine e luci forniscono un contri-
buto essenziale alla sicurezza di guida.
Tutti i fari e altre luci sono realizzati con
tecnologia LED o laser.
Alcune versioni usano i diodi luminosi
dietro una copertura come fonte di luce.
I diodi sono affini ai comuni laser e ven-
gono definiti diodi a emissione lumi-nosa di classe 1.
Il produttore della vettura consiglia in
caso di difetti di far eseguire gli inter-
venti necessari da un rivenditore Toyota
o officina Toyota autorizzati oppure da
un'officina specializzata.
Per informazioni sul rispetto delle note
di sicurezza, vedere pagina 338.
Con tempo freddo o umido, i vetri dei
fari possono appannarsi internamente.
Durante la marcia con luci accese,
l'appannamento scompare in breve
tempo. Non è necessario sostituire i
vetri dei fari.
Se nonostante il faro acceso si continua
a formare dell'umidità, ad esempio pre-
senza di gocce di acqua nelle luci, far
controllare il faro.
Lampadine e luci
Aspetti generali
Vetri dei fari
Note di sicurezza
AVVISO
Il fascio laser luminoso può irritare o dan-
neggiare la retina dell'occhio. Sussiste il
pericolo di lesioni. Il produttore della vet-
tura consiglia di far eseguire gli interventi
nell'impianto di illuminazione, compresa la
sostituzione lampadine, da un rivenditore
Toyota o officina Toyota autorizzati oppure
da un'officina specializzata.
AVVISO
La luminosità intensa può irritare o dan-
neggiare la retina dell'occhio. Sussiste il
pericolo di lesioni. Non guardare diretta-
mente i fari o altre sorgenti luminose. Non
rimuovere le coperture dai LED.
Supra_OM_Italian_OM99X81L_1_2011.book 338 ページ ２０２０年８月２８日　金曜日　午後２時４９分

339

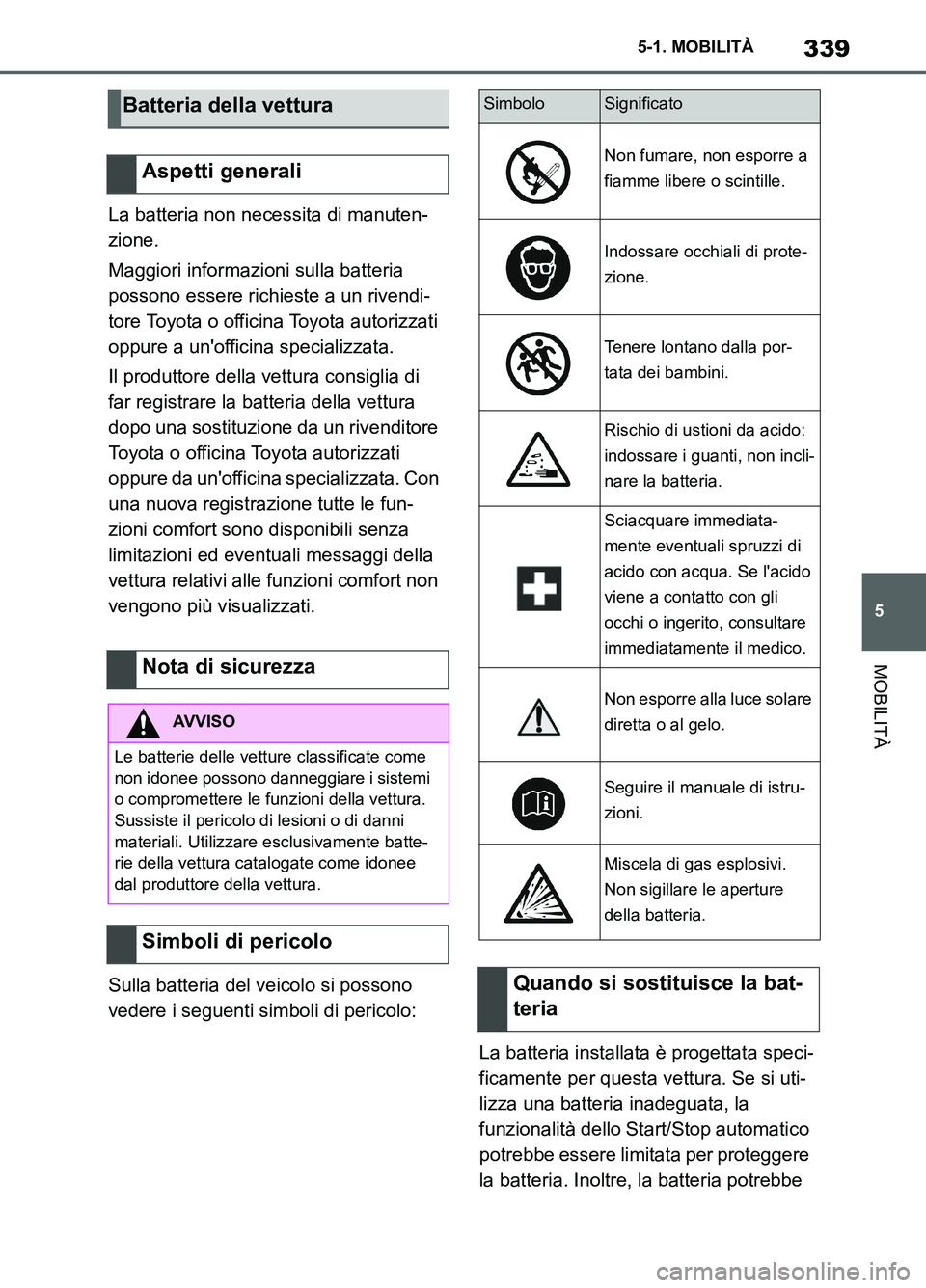

5 5-1. MOBILITÀ
MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)La batteria non necessita di manuten-
zione.
Maggiori informazioni sulla batteria
possono essere richieste a un rivendi-
tore Toyota o officina Toyota autorizzati
oppure a un'officina specializzata.
Il produttore della vettura consiglia di
far registrare la batteria della vettura
dopo una sostituzione da un rivenditore
Toyota o officina Toyota autorizzati
oppure da un'officina specializzata. Con
una nuova registrazione tutte le fun-
zioni comfort sono disponibili senza
limitazioni ed eventuali messaggi della
vettura relativi alle funzioni comfort non
vengono più visualizzati.
Sulla batteria del veicolo si possono
vedere i seguenti simboli di pericolo:
La batteria installata è progettata speci-
ficamente per questa vettura. Se si uti-
lizza una batteria inadeguata, la
funzionalità dello Start/Stop automatico
potrebbe essere limitata per proteggere
la batteria. Inoltre, la batteria potrebbe
Batteria della vettura
Aspetti generali
Nota di sicurezza
AVVISO
Le batterie delle vetture classificate come
non idonee possono danneggiare i sistemi
o compromettere le funzioni della vettura.
Sussiste il pericolo di lesioni o di danni
materiali. Utilizzare esclusivamente batte-
rie della vettura catalogate come idonee
dal produttore della vettura.
Simboli di pericolo
SimboloSignificato
Non fumare, non esporre a
fiamme libere o scintille.
Indossare occhiali di prote-
zione.
Tenere lontano dalla por-
tata dei bambini.
Rischio di ustioni da acido:
indossare i guanti, non incli-
nare la batteria.
Sciacquare immediata-
mente eventuali spruzzi di
acido con acqua. Se l'acido
viene a contatto con gli
occhi o ingerito, consultare
immediatamente il medico.
Non esporre alla luce solare
diretta o al gelo.
Seguire il manuale di istru-
zioni.
Miscela di gas esplosivi.
Non sigillare le aperture
della batteria.
Quando si sostituisce la bat-
teria
Supra_OM_Italian_OM99X81L_1_2011.book 339 ページ ２０２０年８月２８日　金曜日　午後２時４９分

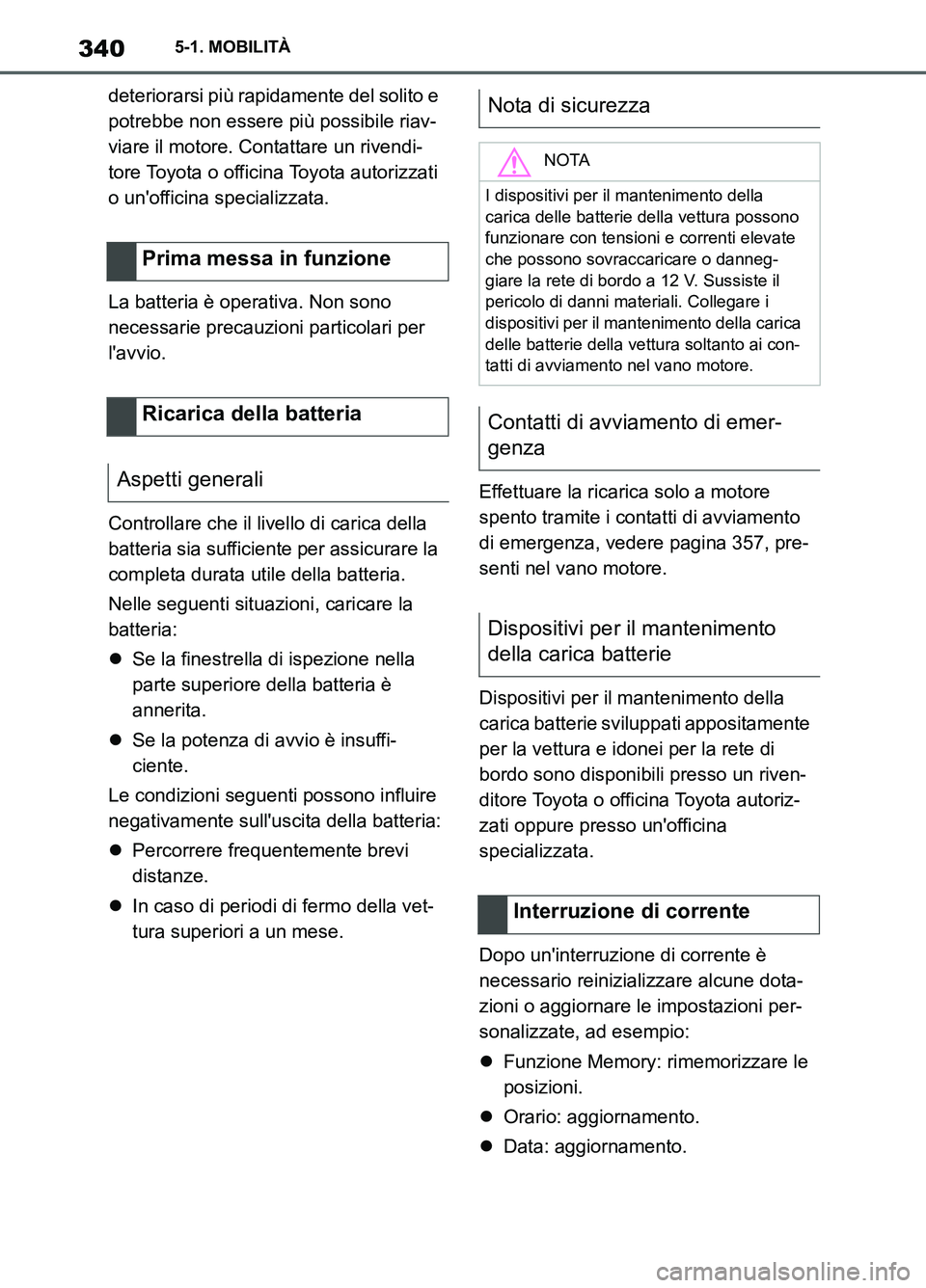

3405-1. MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)deteriorarsi più rapidamente del solito e
potrebbe non essere più possibile riav-
viare il motore. Contattare un rivendi-
tore Toyota o officina Toyota autorizzati
o un'officina specializzata.
La batteria è operativa. Non sono
necessarie precauzioni particolari per
l'avvio.
Controllare che il livello di carica della
batteria sia sufficiente per assicurare la
completa durata utile della batteria.
Nelle seguenti situazioni, caricare la
batteria:
Se la finestrella di ispezione nella
parte superiore della batteria è
annerita.
Se la potenza di avvio è insuffi-
ciente.
Le condizioni seguenti possono influire
negativamente sull'uscita della batteria:
Percorrere frequentemente brevi
distanze.
In caso di periodi di fermo della vet-
tura superiori a un mese.Effettuare la ricarica solo a motore
spento tramite i contatti di avviamento
di emergenza, vedere pagina 357, pre-
senti nel vano motore.
Dispositivi per il mantenimento della
carica batterie sviluppati appositamente
per la vettura e idonei per la rete di
bordo sono disponibili presso un riven-
ditore Toyota o officina Toyota autoriz-
zati oppure presso un'officina
specializzata.
Dopo un'interruzione di corrente è
necessario reinizializzare alcune dota-
zioni o aggiornare le impostazioni per-
sonalizzate, ad esempio:
Funzione Memory: rimemorizzare le
posizioni.
Orario: aggiornamento.
Data: aggiornamento.
Prima messa in funzione
Ricarica della batteria
Aspetti generali
Nota di sicurezza
NOTA
I dispositivi per il mantenimento della
carica delle batterie della vettura possono
funzionare con tensioni e correnti elevate
che possono sovraccaricare o danneg-
giare la rete di bordo a 12 V. Sussiste il
pericolo di danni materiali. Collegare i
dispositivi per il mantenimento della carica
delle batterie della vettura soltanto ai con-
tatti di avviamento nel vano motore.
Contatti di avviamento di emer-
genza
Dispositivi per il mantenimento
della carica batterie
Interruzione di corrente
Supra_OM_Italian_OM99X81L_1_2011.book 340 ページ ２０２０年８月２８日　金曜日　午後２時４９分
