483-1. BEDIENING
1Regeldisplay Blz. 59
2 Alarmknipperlichten Blz. 351
3 Ventilatie Blz. 264
4 Dashboardkastje Blz. 272
5 Radio/multimedia, zie de handlei-
ding voor het navigatiesysteem
6 Automatische airconditioning
Blz. 260
7 Controller met toetsen Blz. 60,
Blz. 61
8 SPORT-modusschakelaar
Blz. 159
SPORT-rijmodus
Toyota Supra Safety Blz. 206
Stop & Start-systeem
Blz. 145 Parking Sensors Blz. 50
Achteruitrijcamera Blz. 252
RCTA-functie (Rear Cross Traffic
Alert) Blz. 256
Parking Assist-systeem Blz. 50
Vehicle Stability Control
(VSC) Blz. 229
9 Parkeerrem Blz. 148
10 Selectiehendel automatische trans-
missie Blz. 154
11 Drive Ready-modus in-/uit-
schakelen Blz. 144
Rondom de middenconsole
1
4
23
5
6
7
89
10
11
Supra_OM_General_OM9A066E_1_2111.book Page 48 Friday, September 24, 2021 10:31 AM

523-1. BEDIENING
*: indien aanwezig
De fysieke beperkingen van ultrasoon-
metingen worden mogelijk bereikt bij
het signaleren van objecten in situaties
zoals de volgende:
• Als de sensoren vuil zijn.
• Als de sensoren worden belemmerd, bijvoorbeeld door stickers.
• Als de sensor niet goed is uitgelijnd, bijvoorbeeld door parkeerschade.
• Na onjuist uitgevoerde werkzaamhe- den aan het lakwerk van de auto in
de buurt van de sensoren.
• Kleine kinderen en dieren.
• Personen die bepaalde soorten kle- ding dragen, zoals een dikke jas.
• Een externe verstoring van het ultra- sone signaal door bijvoorbeeld pas-
serende voertuigen, lawaaiige
machines of andere ultrasone bron-
nen.
• Bepaalde weersomstandigheden, zoals een hoge luchtvochtigheid,
regen, sneeuw, kou, extreme hitte of
een sterke wind.
• Dissels van aanhangers en trekha- ken van andere voertuigen.
• Dunne of wigvormige objecten. • Bewegende objecten.
• Zich op een hogere plaats bevin-
dende uitstekende voorwerpen,
zoals muren met een overstek.
• Objecten met hoeken, randen en
gladde vlakken.
• Objecten met smalle vlakken of structuren, zoals hekken.
• Objecten met poreuze vlakken.
• Kleine en lage objecten, zoals dozen.
• Zachte of met schuim omhulde obstakels.
• Planten en struiken.
• In autowasplaatsen en -wasstraten.
• Op een ongelijkmatig wegdek, bij- voorbeeld op een verkeersdrempel.
• Bij aanwezigheid van dichte uitlaat- gassen.
• De ultrasoonsensoren houden geen
rekening met uit de auto stekende
lading.
In het geval van een storing in het sys-
teem wordt mogelijk een controlemel-
ding weergegeven.
Ultrasoonsensoren
Ultrasoonsensoren in de voor-/
achterbumper*
Deze ultrasoonsensoren van
Parking Sensors zijn bijvoor-
beeld in de bumpers aange-
bracht.
Systeembeperkingen van de
ultrasoonsensoren
Supra_OM_General_OM9A066E_1_2111.book Page 52 Friday, September 24, 2021 10:31 AM

77
3
3-1. BEDIENING
BEDIENING
Er is ook een gastprofiel beschikbaar
dat niet is toegewezen aan een
afstandsbediening. Dit kan worden
gebruikt om instellingen van de auto te
wijzigen zonder de persoonlijke
bestuurdersprofielen te veranderen.
Om ervoor te zorgen dat het juiste
bestuurdersprofiel kan worden inge-
steld, moet het s
ysteem de gedetec-
teerde afstandsbediening uitsluitend
aan de bestuurder kunnen toekennen.
Daarvoor moet aan de volgende voor-
waarden worden voldaan:
• De bestuurder heeft alleen zijn eigen
afstandsbediening bij zich.
• De bestuurder ontgrendelt de auto.
• De bestuurder stapt in via het
bestuurdersportier.
De naam van het op dat moment
gebruikte bestuurdersprofiel wordt
weergegeven als het regeldisplay wordt
ingeschakeld.
Selecteer een bestuurdersprofiel, zie
Blz. 77.
Zodra de motor wordt gestart of op een
toets wordt gedrukt, wordt het laatst
geselecteerde display weergegeven op
het regeldisplay.
Annuleren van het welkomstscherm via
Toyota Supra Command: OK De instellingen voor de volgende syste-
men en functies worden opgeslagen in
het op dat moment gebruikte bestuur-
dersprofiel. Het is afhankelijk van het
land en de uitrusting welke instellingen
kunnen worden opgeslagen.
• Ontgrendelen en vergrendelen.
• Verlichting.
• Airconditioning.
•Radio.
• Instrumentenpaneel.
• Voorkeuzetoetsen.
• Geluidsvolumes.
• Regeldisplay.
• Parking Sensors.
• Achteruitrijcamera.
• Head-up display.
• SPORT-modusschakelaar.
• Zitpositie, stand van de buitenspie-
gels.
De via het stoelverstellingsgeheugen inge-
stelde posities en de laatste positie worden
opgeslagen.
• Cruise control.
• Toyota Supra Safety.
Ongeacht de gebruikte afstandsbedie-
ning kan een ander bestuurdersprofiel
worden opgeroepen. Dit geeft de
bestuurder de mogelijkheid zijn per-
soonlijke voorkeursinstellingen op te
roepen, ook al heeft hij de auto ont-
grendeld met de afstandsbediening van
een andere bestuurder.
Voorwaarden voor werking
Momenteel gebruikt
bestuurdersprofiel
Instellingen
Profielbeheer
Een bestuurdersprofiel selecteren
Supra_OM_General_OM9A066E_1_2111.book Page 77 Friday, September 24, 2021 10:31 AM

2483-1. BEDIENING

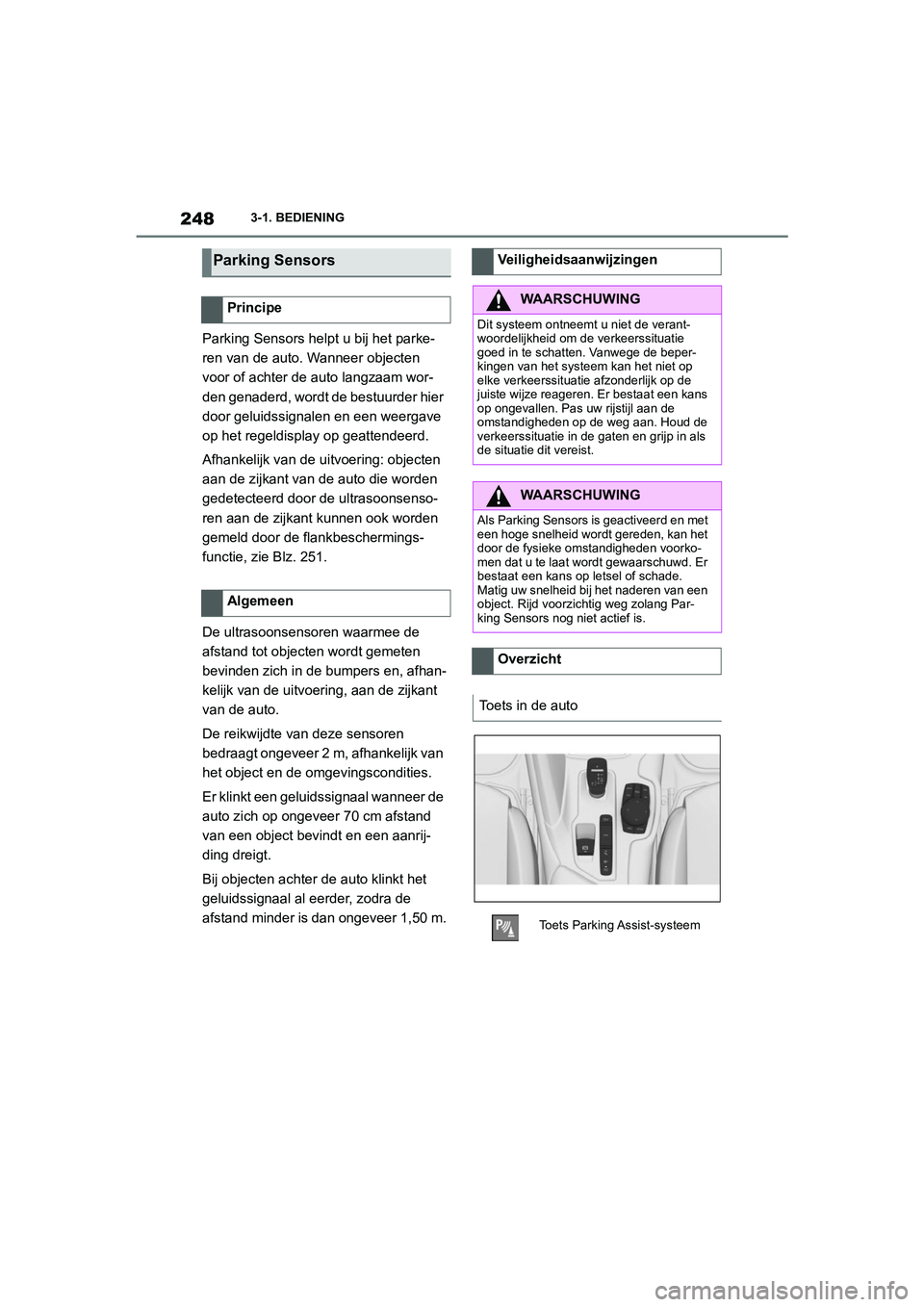

Parking Sensors helpt u bij het parke-
ren van de auto. Wanneer objecten
voor of achter de auto langzaam wor-
den genaderd, wordt de bestuurder hier
door geluidssignalen en een weergave
op het regeldisplay op geattendeerd.
Afhankelijk van de uitvoering: objecten
aan de zijkant van de auto die worden
gedetecteerd door de ultrasoonsenso-
ren aan de zijkant kunnen ook worden
gemeld door de flankbeschermings-
functie, zie Blz. 251.
De ultrasoonsensoren waarmee de
afstand tot objecten wordt gemeten
bevinden zich in de bumpers en, afhan-
kelijk van de uitvoering, aan de zijkant
van de auto.
De reikwijdte van deze sensoren
bedraagt ongeveer 2 m, afhankelijk van
het object en de omgevingscondities.
Er klinkt een geluidssignaal wanneer de
auto zich op ongeveer 70 cm afstand
van een object bevindt en een aanrij-
ding dreigt.
Bij objecten achter de auto klinkt het
geluidssignaal al eerder, zodra de
afstand minder is dan ongeveer 1,50 m.
Parking Sensors
Principe
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
Dit systeem ontneemt u niet de verant-
woordelijkheid om de verkeerssituatie
goed in te schatten. Vanwege de beper-
kingen van het systeem kan het niet op
elke verkeerssituatie afzonderlijk op de
juiste wijze reageren. Er bestaat een kans
op ongevallen. Pas uw rijstijl aan de
omstandigheden op de weg aan. Houd de
verkeerssituatie in de gaten en grijp in als
de situatie dit vereist.
WAARSCHUWING
Als Parking Sensors is geactiveerd en met
een hoge snelheid wordt gereden, kan het
door de fysieke omstandigheden voorko-
men dat u te laat wordt gewaarschuwd. Er
bestaat een kans op letsel of schade.
Matig uw snelheid bij het naderen van een
object. Rijd voorzichtig weg zolang Par-
king Sensors nog niet actief is.
Overzicht
Toets in de auto
Toets Parking Assist-systeem
Supra_OM_General_OM9A066E_1_2111.book Page 248 Friday, September 24, 2021 10:31 AM

249
3
3-1. BEDIENING
BEDIENING

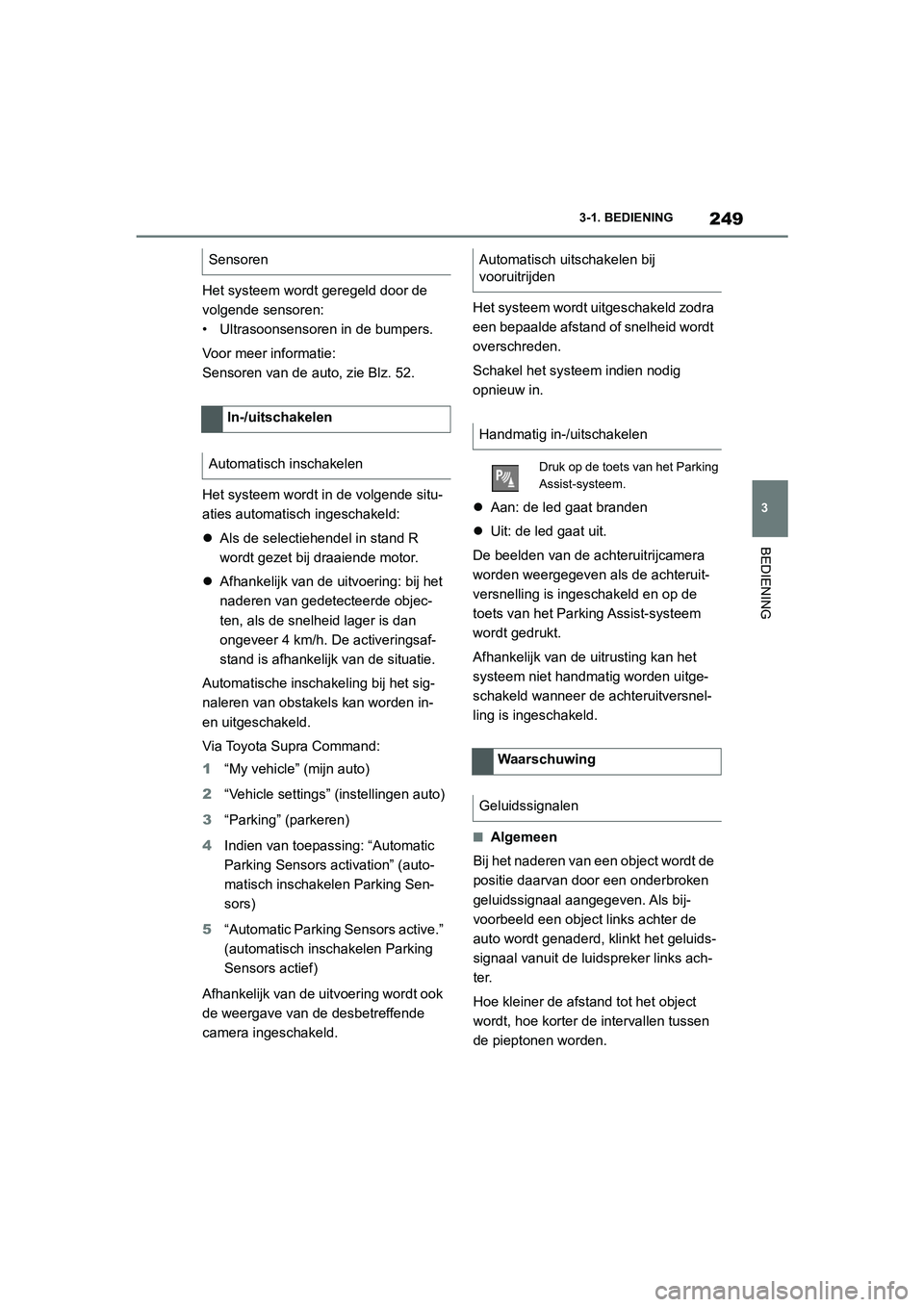

Het systeem wordt geregeld door de
volgende sensoren:
• Ultrasoonsensoren in de bumpers.
Voor meer informatie:
Sensoren van de auto, zie Blz. 52.
Het systeem wordt in de volgende situ-
aties automatisch ingeschakeld:

Als de selectiehendel in stand R
wordt gezet bij draaiende motor.
 Afhankelijk van de uitvoering: bij het
naderen van gedetecteerde objec-
ten, als de snelheid lager is dan
ongeveer 4 km/h. De activeringsaf-
stand is afhankelijk van de situatie.
Automatische inschakeling bij het sig-
naleren van obstakels kan worden in-
en uitgeschakeld.
Via Toyota Supra Command:
1 “My vehicle” (mijn auto)
2 “Vehicle settings” (instellingen auto)
3 “Parking” (parkeren)
4 Indien van toepassing: “Automatic
Parking Sensors activation” (auto-
matisch inschakelen Parking Sen-
sors)
5 “Automatic Parking Sensors active.”
(automatisch inschakelen Parking
Sensors actief)
Afhankelijk van de uitvoering wordt ook
de weergave van de desbetreffende
camera ingeschakeld. Het systeem wordt uitgeschakeld zodra
een bepaalde afstand of snelheid wordt
overschreden.
Schakel het systeem indien nodig
opnieuw in.

Aan: de led gaat branden
 Uit: de led gaat uit.
De beelden van de achteruitrijcamera
worden weergegeven als de achteruit-
versnelling is ingeschakeld en op de
toets van het Parking Assist-systeem
wordt gedrukt.
Afhankelijk van de uitrusting kan het
systeem niet handmatig worden uitge-
schakeld wanneer de achteruitversnel-
ling is ingeschakeld.
■Algemeen
Bij het naderen van een object wordt de
positie daarvan door een onderbroken
geluidssignaal aangegeven. Als bij-
voorbeeld een object links achter de
auto wordt genaderd, klinkt het geluids-
signaal vanuit de luidspreker links ach-
ter.
Hoe kleiner de afstand tot het object
wordt, hoe korter de intervallen tussen
de pieptonen worden.
Sensoren
In-/uitschakelen
Automatisch inschakelen
Automatisch uitschakelen bij
vooruitrijden
Handmatig in-/uitschakelen
Druk op de toets van het Parking
Assist-systeem.
Waarschuwing
Geluidssignalen
Supra_OM_General_OM9A066E_1_2111.book Page 249 Friday, September 24, 2021 10:31 AM

2503-1. BEDIENING

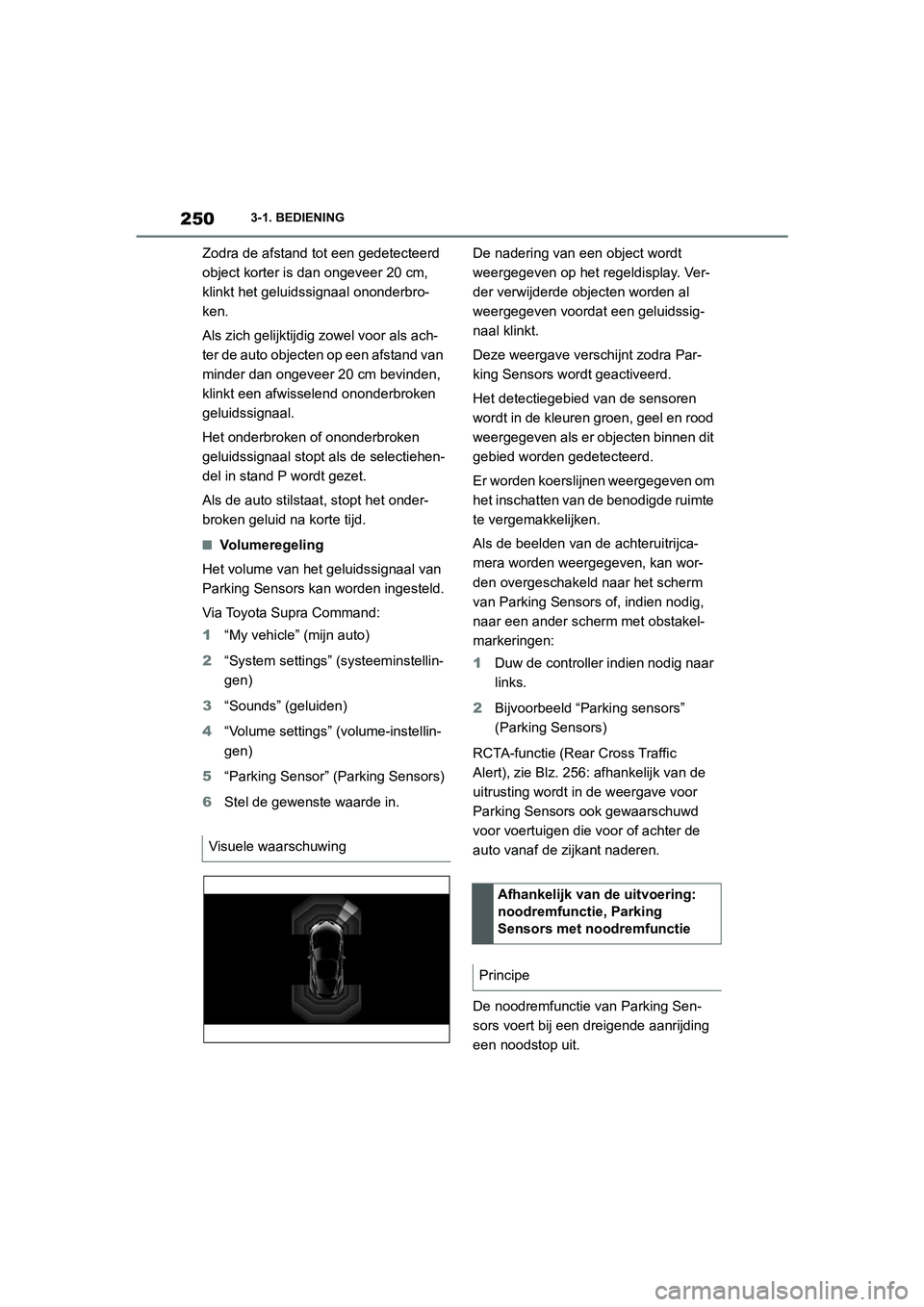

Zodra de afstand tot een gedetecteerd
object korter is dan ongeveer 20 cm,
klinkt het geluidssignaal ononderbro-
ken.
Als zich gelijktijdig zowel voor als ach-
ter de auto objecten op een afstand van
minder dan ongeveer 20 cm bevinden,
klinkt een afwisselend ononderbroken
geluidssignaal.
Het onderbroken of ononderbroken
geluidssignaal stopt als de selectiehen-
del in stand P wordt gezet.
Als de auto stilstaat, stopt het onder-
broken geluid na korte tijd.
■Volumeregeling
Het volume van het geluidssignaal van
Parking Sensors kan worden ingesteld.
Via Toyota Supra Command:
1 “My vehicle” (mijn auto)
2 “System settings” (systeeminstellin-
gen)
3 “Sounds” (geluiden)
4 “Volume settings” (volume-instellin-
gen)
5 “Parking Sensor” (Parking Sensors)
6 Stel de gewenste waarde in. De nadering van een object wordt
weergegeven op het regeldisplay. Ver-
der verwijderde objecten worden al
weergegeven voordat een geluidssig-
naal klinkt.
Deze weergave verschijnt zodra Par-
king Sensors wordt geactiveerd.
Het detectiegebied van de sensoren
wordt in de kleuren groen, geel en rood
weergegeven als er objecten binnen dit
gebied worden gedetecteerd.
Er worden koerslijnen weergegeven om
het inschatten van de benodigde ruimte
te vergemakkelijken.
Als de beelden van de achteruitrijca-
mera worden weergegeven, kan wor-
den overgeschakeld naar het scherm
van Parking Sensors of, indien nodig,
naar een ander scherm met obstakel-
markeringen:
1
Duw de controller indien nodig naar
links.
2 Bijvoorbeeld “Parking sensors”
(Parking Sensors)
RCTA-functie (Rear Cross Traffic
Alert), zie Blz. 256: afhankelijk van de
uitrusting wordt in de weergave voor
Parking Sensors ook gewaarschuwd
voor voertuigen die voor of achter de
auto vanaf de zijkant naderen.
De noodremfunctie van Parking Sen-
sors voert bij een dreigende aanrijding
een noodstop uit.
Visuele waarschuwing
Afhankelijk van de uitvoering:
noodremfunctie, Parking
Sensors met noodremfunctie
Principe

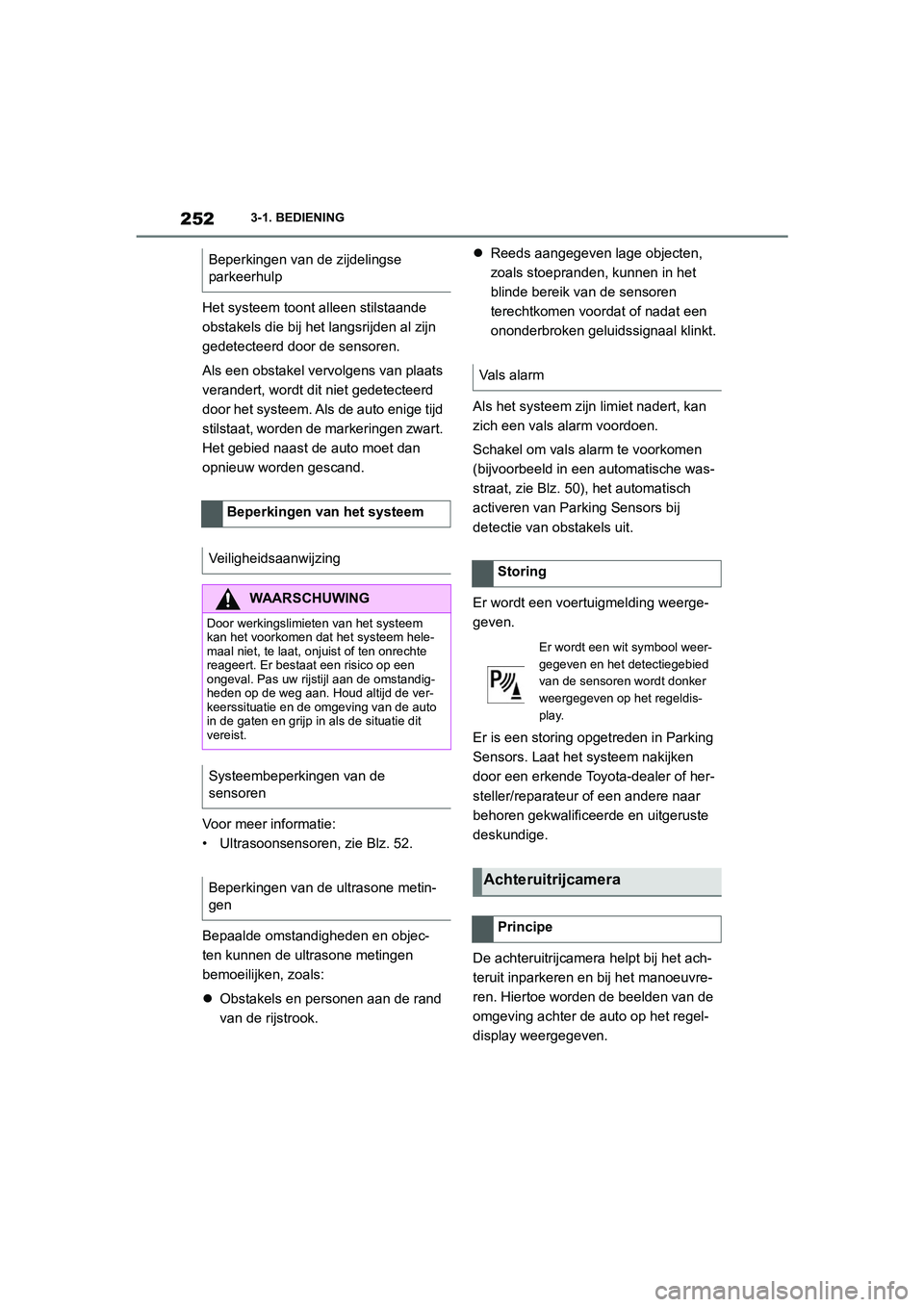

Supra_OM_General_OM9A066E_1_2111.book Page 250 Friday, September 24, 2021 10:31 AM

2523-1. BEDIENING
Het systeem toont alleen stilstaande
obstakels die bij het langsrijden al zijn
gedetecteerd door de sensoren.
Als een obstakel vervolgens van plaats
verandert, wordt dit niet gedetecteerd
door het systeem. Als de auto enige tijd
stilstaat, worden de markeringen zwart.
Het gebied naast de auto moet dan
opnieuw worden gescand.
Voor meer informatie:
• Ultrasoonsensoren, zie Blz. 52.
Bepaalde omstandigheden en objec-
ten kunnen de ultrasone metingen
bemoeilijken, zoals:
 Obstakels en personen aan de rand
van de rijstrook. 
Reeds aangegeven lage objecten,
zoals stoepranden, kunnen in het
blinde bereik van de sensoren
terechtkomen voordat of nadat een
ononderbroken geluidssignaal klinkt.
Als het systeem zijn limiet nadert, kan
zich een vals alarm voordoen.
Schakel om vals alarm te voorkomen
(bijvoorbeeld in een automatische was-
straat, zie Blz. 50), het automatisch
activeren van Parking Sensors bij
detectie van obstakels uit.
Er wordt een voertuigmelding weerge-
geven.
Er is een storing opgetreden in Parking
Sensors. Laat het systeem nakijken
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
De achteruitrijcamera helpt bij het ach-
teruit inparkeren en bij het manoeuvre-
ren. Hiertoe worden de beelden van de
omgeving achter de auto op het regel-
display weergegeven.
Beperkingen van de zijdelingse
parkeerhulp
Beperkingen van het systeem
Veiligheidsaanwijzing
WAARSCHUWING
Door werkingslimieten van het systeem
kan het voorkomen dat het systeem hele-
maal niet, te laat, onjuist of ten onrechte
reageert. Er bestaat een risico op een
ongeval. Pas uw rijstijl aan de omstandig-
heden op de weg aan. Houd altijd de ver-
keerssituatie en de omgeving van de auto
in de gaten en grijp in als de situatie dit
vereist.
Systeembeperkingen van de
sensoren
Beperkingen van de ultrasone metin-
gen
Vals alarm
Storing
Er wordt een wit symbool weer-
gegeven en het detectiegebied
van de sensoren wordt donker
weergegeven op het regeldis-
play.
Achteruitrijcamera
Principe

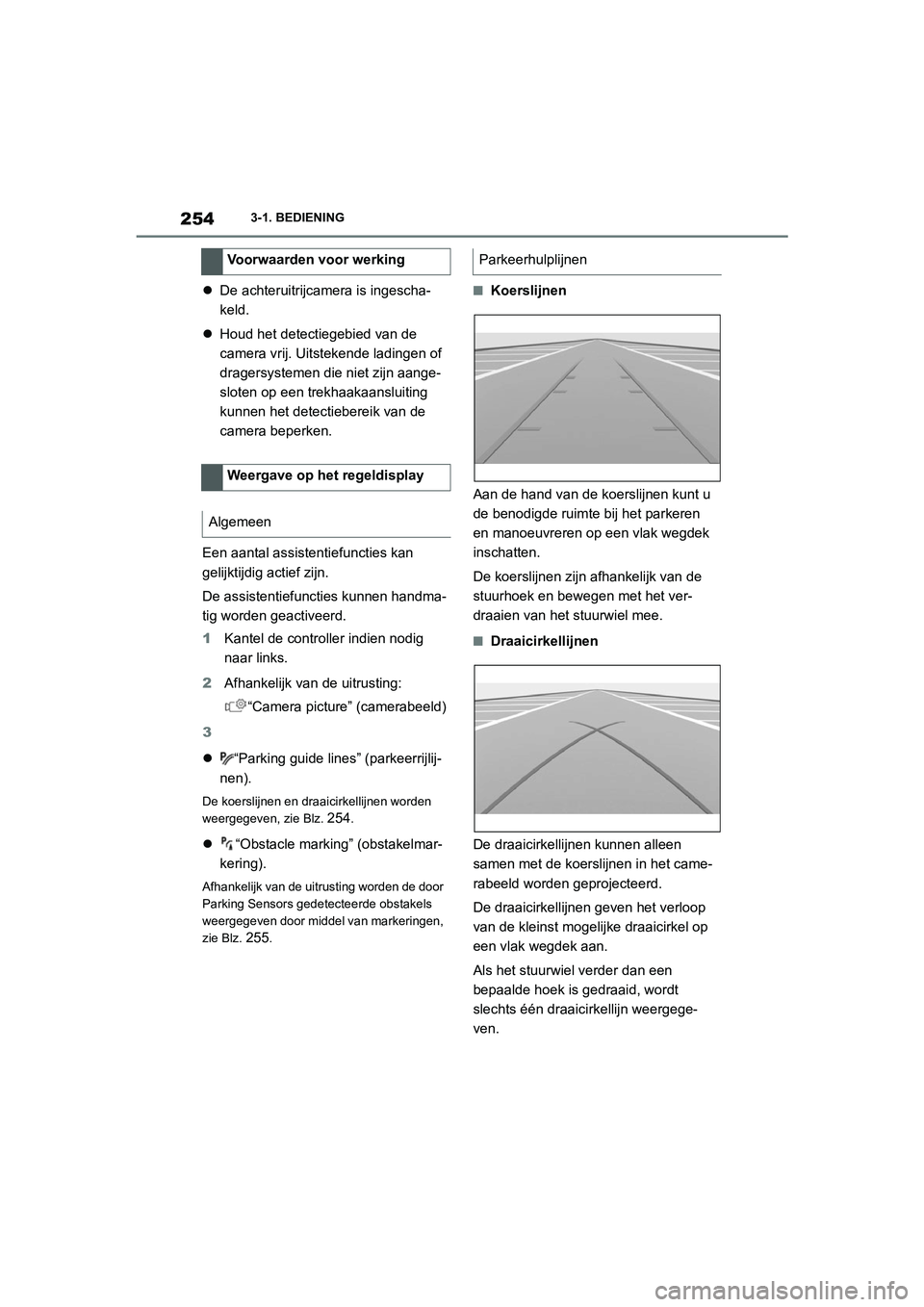

Supra_OM_General_OM9A066E_1_2111.book Page 252 Friday, September 24, 2021 10:31 AM

2543-1. BEDIENING
De achteruitrijcamera is ingescha-
keld.
 Houd het detectiegebied van de
camera vrij. Uitstekende ladingen of
dragersystemen die niet zijn aange-
sloten op een trekhaakaansluiting
kunnen het detectiebereik van de
camera beperken.
Een aantal assistentiefuncties kan
gelijktijdig actief zijn.
De assistentiefuncties kunnen handma-
tig worden geactiveerd.
1 Kantel de controller indien nodig
naar links.
2 Afhankelijk van de uitrusting:
“Camera picture” (camerabeeld)
3
 “Parking guide lines” (parkeerrijlij-
nen).
De koerslijnen en draaicirkellijnen worden
weergegeven, zie Blz.
254.
 “Obstacle marking” (obstakelmar-
kering).
Afhankelijk van de uitrusting worden de door
Parking Sensors gedetecteerde obstakels
weergegeven door middel van markeringen,
zie Blz.
255.
■Koerslijnen
Aan de hand van de koerslijnen kunt u
de benodigde ruimte bij het parkeren
en manoeuvreren op een vlak wegdek
inschatten.
De koerslijnen zijn afhankelijk van de
stuurhoek en bewegen met het ver-
draaien van het stuurwiel mee.
■Draaicirkellijnen
De draaicirkellijnen kunnen alleen
samen met de koerslijnen in het came-
rabeeld worden geprojecteerd.
De draaicirkellijnen geven het verloop
van de kleinst mogelijke draaicirkel op
een vlak wegdek aan.
Als het stuurwiel verder dan een
bepaalde hoek is gedraaid, wordt
slechts één draaicirkellijn weergege-
ven.
Voorwaarden voor werking
Weergave op het regeldisplay
Algemeen
Parkeerhulplijnen

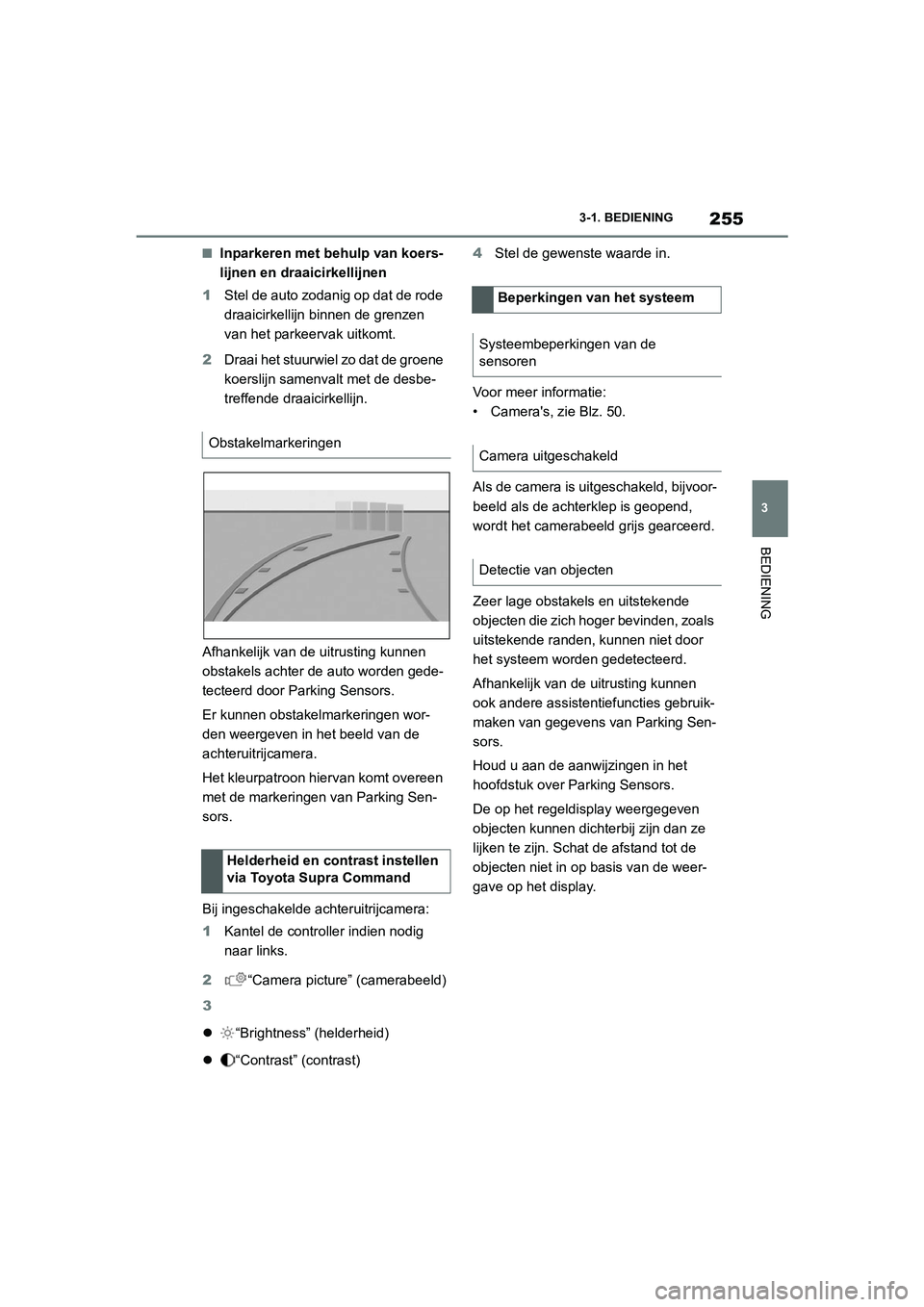

Supra_OM_General_OM9A066E_1_2111.book Page 254 Friday, September 24, 2021 10:31 AM

255
3
3-1. BEDIENING
BEDIENING
■Inparkeren met behulp van koers-
lijnen en draaicirkellijnen
1 Stel de auto zodanig op dat de rode
draaicirkellijn binnen de grenzen
van het parkeervak uitkomt.
2 Draai het stuurwiel zo dat de groene
koerslijn samenvalt met de desbe-
treffende draaicirkellijn.
Afhankelijk van de uitrusting kunnen
obstakels achter de auto worden gede-
tecteerd door Parking Sensors.
Er kunnen obstakelmarkeringen wor-
den weergeven in het beeld van de
achteruitrijcamera.
Het kleurpatroon hiervan komt overeen
met de markeringen van Parking Sen-
sors.
Bij ingeschakelde achteruitrijcamera:
1 Kantel de controller indien nodig
naar links.
2 “Camera picture” (camerabeeld)
3
 “Brightness” (helderheid)
 “Contrast” (contrast) 4
Stel de gewenste waarde in.
Voor meer informatie:
• Camera's, zie Blz. 50.
Als de camera is uitgeschakeld, bijvoor-
beeld als de achterklep is geopend,
wordt het camerabeeld grijs gearceerd.
Zeer lage obstakels en uitstekende
objecten die zich hoger bevinden, zoals
uitstekende randen, kunnen niet door
het systeem worden gedetecteerd.
Afhankelijk van de uitrusting kunnen
ook andere assistentiefuncties gebruik-
maken van gegevens van Parking Sen-
sors.
Houd u aan de aanwijzingen in het
hoofdstuk over Parking Sensors.
De op het regeldisplay weergegeven
objecten kunnen dichterbij zijn dan ze
lijken te zijn. Schat de afstand tot de
objecten niet in op basis van de weer-
gave op het display.
Obstakelmarkeringen
Helderheid en contrast instellen
via Toyota Supra Command
Beperkingen van het systeem
Systeembeperkingen van de
sensoren
Camera uitgeschakeld
Detectie van objecten

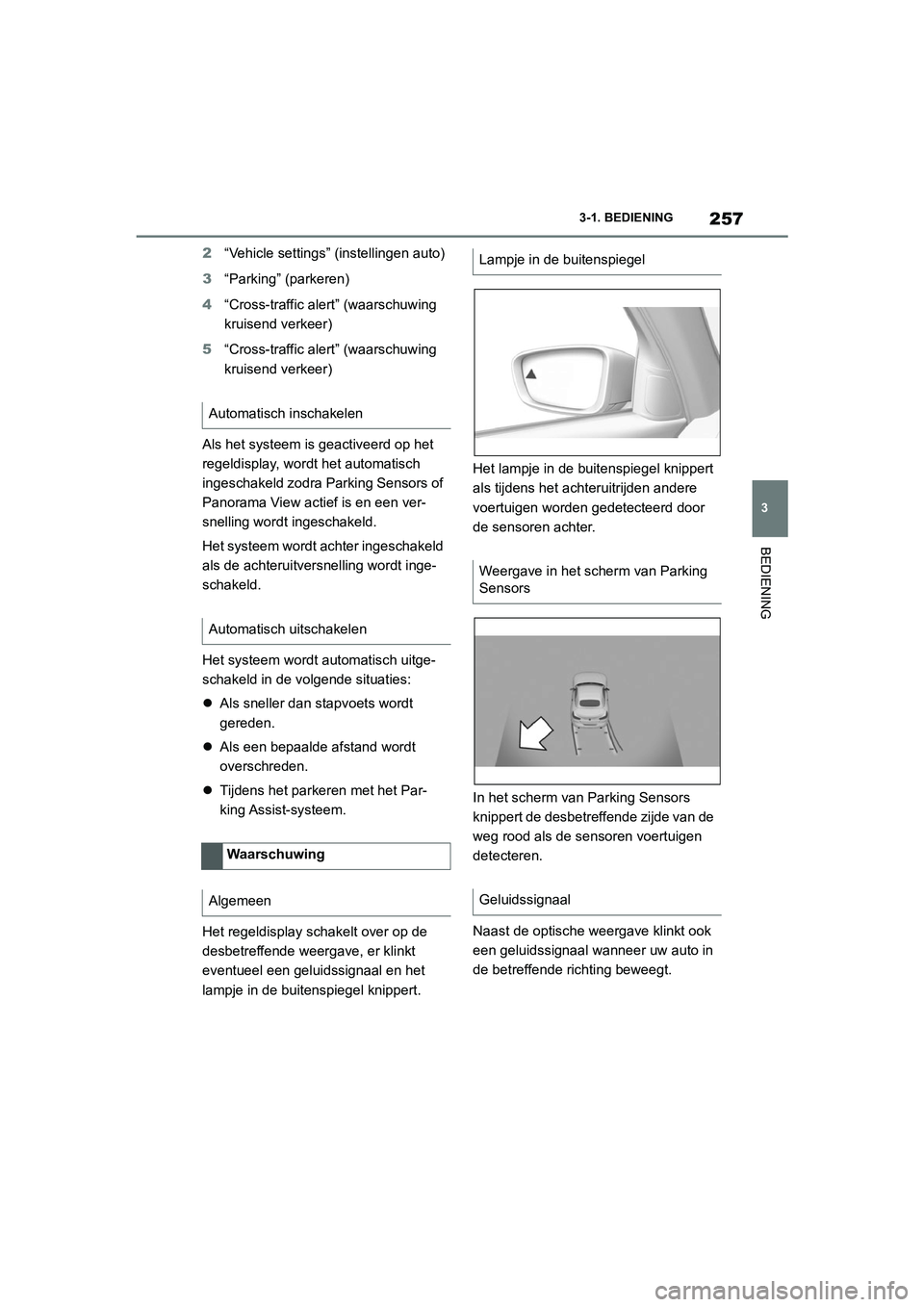

Supra_OM_General_OM9A066E_1_2111.book Page 255 Friday, September 24, 2021 10:31 AM

257
3
3-1. BEDIENING
BEDIENING
2
“Vehicle settings” (instellingen auto)
3 “Parking” (parkeren)
4 “Cross-traffic alert” (waarschuwing
kruisend verkeer)
5 “Cross-traffic alert” (waarschuwing
kruisend verkeer)
Als het systeem is geactiveerd op het
regeldisplay, wordt het automatisch
ingeschakeld zodra Parking Sensors of
Panorama View actief is en een ver-
snelling wordt ingeschakeld.
Het systeem wordt achter ingeschakeld
als de achteruitversnelling wordt inge-
schakeld.
Het systeem wordt au tomatisch uitge-
schakeld in de volgende situaties:
 Als sneller dan stapvoets wordt
gereden.
 Als een bepaalde afstand wordt
overschreden.
 Tijdens het parkeren met het Par-
king Assist-systeem.
Het regeldisplay schakelt over op de
desbetreffende weergave, er klinkt
eventueel een geluidssignaal en het
lampje in de buitenspiegel knippert. Het lampje in de buitenspiegel knippert
als tijdens het achteruitrijden andere
voertuigen worden gedetecteerd door
de sensoren achter.
In het scherm van Parking Sensors
knippert de desbetreffende zijde van de
weg rood als de sensoren voertuigen
detecteren.
Naast de optische weergave klinkt ook
een geluidssignaal wanneer uw auto in
de betreffende richting beweegt.
Automatisch inschakelen
Automatisch uitschakelen
Waarschuwing
AlgemeenLampje in de buitenspiegel
Weergave in het scherm van Parking
Sensors
Geluidssignaal
Supra_OM_General_OM9A066E_1_2111.book Page 257 Friday, September 24, 2021 10:31 AM
