TOYOTA VENZA 2013 Manuel du propriétaire (in French)

119
1-7. Informations sur la sécurité
1
Avant de conduire
VENZA_OM_OM73010D_(D)

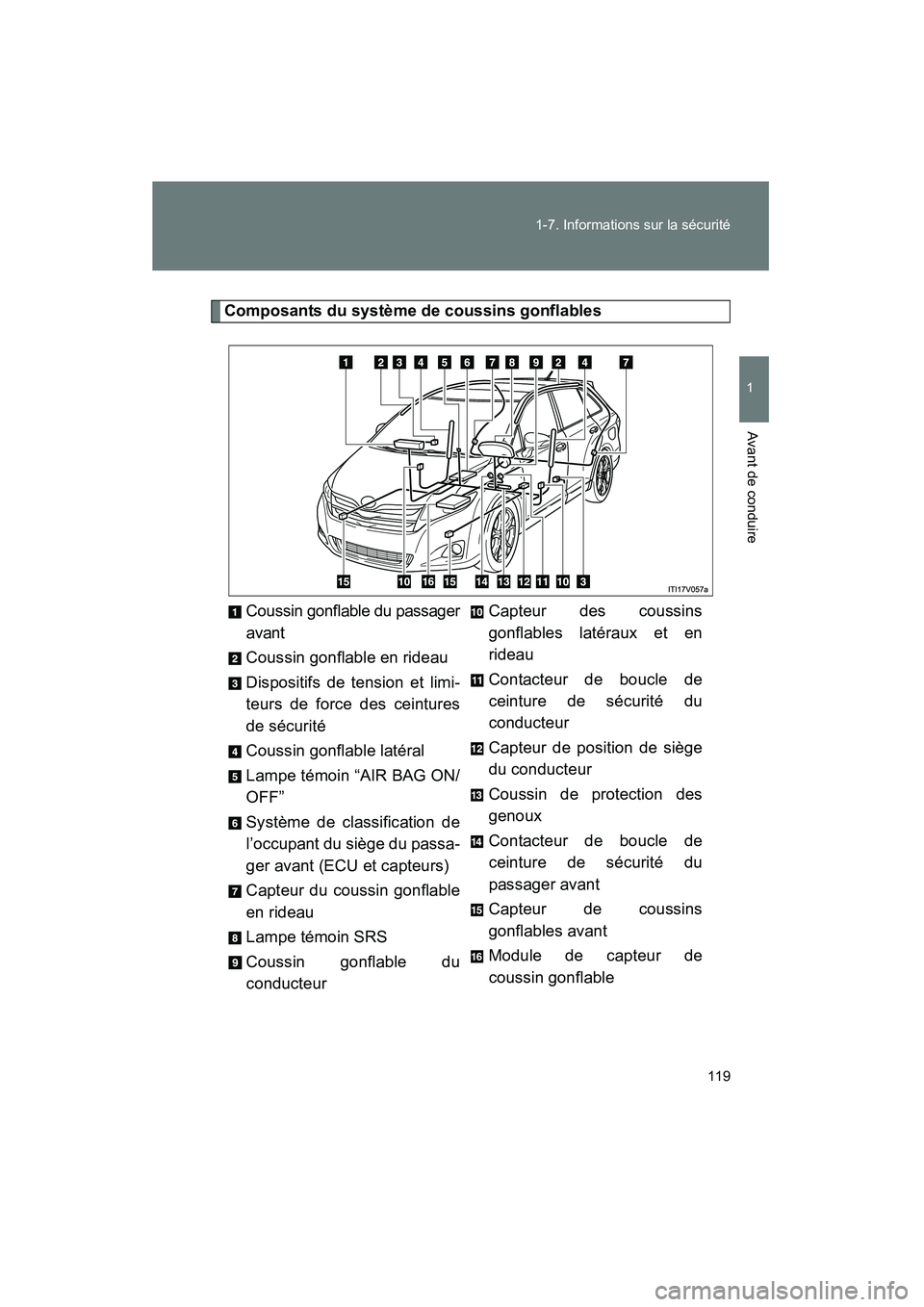

Composants du système de coussins gonflables
Coussin gonflable du passager
avant
Coussin gonflable en rideau
Dispositifs de tension et limi-
teurs de force des ceintures
de sécurité
Coussin gonflable latéral
Lampe témoin “AIR BAG ON/
OFF”
Système de classification de
l’occupant du siège du passa-
ger avant (ECU et capteurs)
Capteur du coussin gonflable
en rideau
Lampe témoin SRS
Coussin gonflable du
conducteur Capteur des coussins
gonflables latéraux et en
rideau
Contacteur de boucle de
ceinture de sécurité du
conducteur
Capteur de position de siège
du conducteur
Coussin de protection des
genoux
Contacteur de boucle de
ceinture de sécurité du
passager avant
Capteur de coussins
gonflables avant
Module de capteur de
coussin gonflable

120 1-7. Informations sur la sécurité
VENZA_OM_OM73010D_(D)Votre véhicule est doté de “COUSSINS GONFLABLES ÉVOLUÉS”
dont la conception s’appuie sur les normes de sécurité des véhicules
à moteur américains (FMVSS208). Le module de capteur de coussin
gonflable (ECU) contrôle le déploiement des coussins gonflables en
fonction des informations obtenues des capteurs et d’autres élé-
ments affichés dans le diagramme des composants du système ci-
dessus. Ces informations comprennent des données relatives à la
gravité de l’impact et aux passagers. Au moment du déploiement des
coussins gonflables, une réaction chimique se produit dans les gon-
fleurs et les coussins gonflables se remplissent rapidement d’un gaz
non toxique pour limiter le mouvement des occupants.
■
Si les coussins gonflables SRS se déploient (se gonflent)
● Le contact avec un coussin gonflable SRS qui se déploie (se gonfle) peut
causer des ecchymoses ou de légères brûlures.
● Un bruit fort se fera entendre et une poudre blanche jaillira.
● Des parties du module de coussin gonflable (moyeu de volant, couvercle
de coussin gonflable et gonfleur), les sièges avant, des parties des
montants avant et arrière, ainsi qu e le longeron du toit pourraient devenir
chauds pendant plusieurs minutes. Les coussins gonflables pourraient
eux-mêmes être chauds.
● Le pare-brise pourrait se fissurer.

121
1-7. Informations sur la sécurité
1
Avant de conduire
VENZA_OM_OM73010D_(D)
■

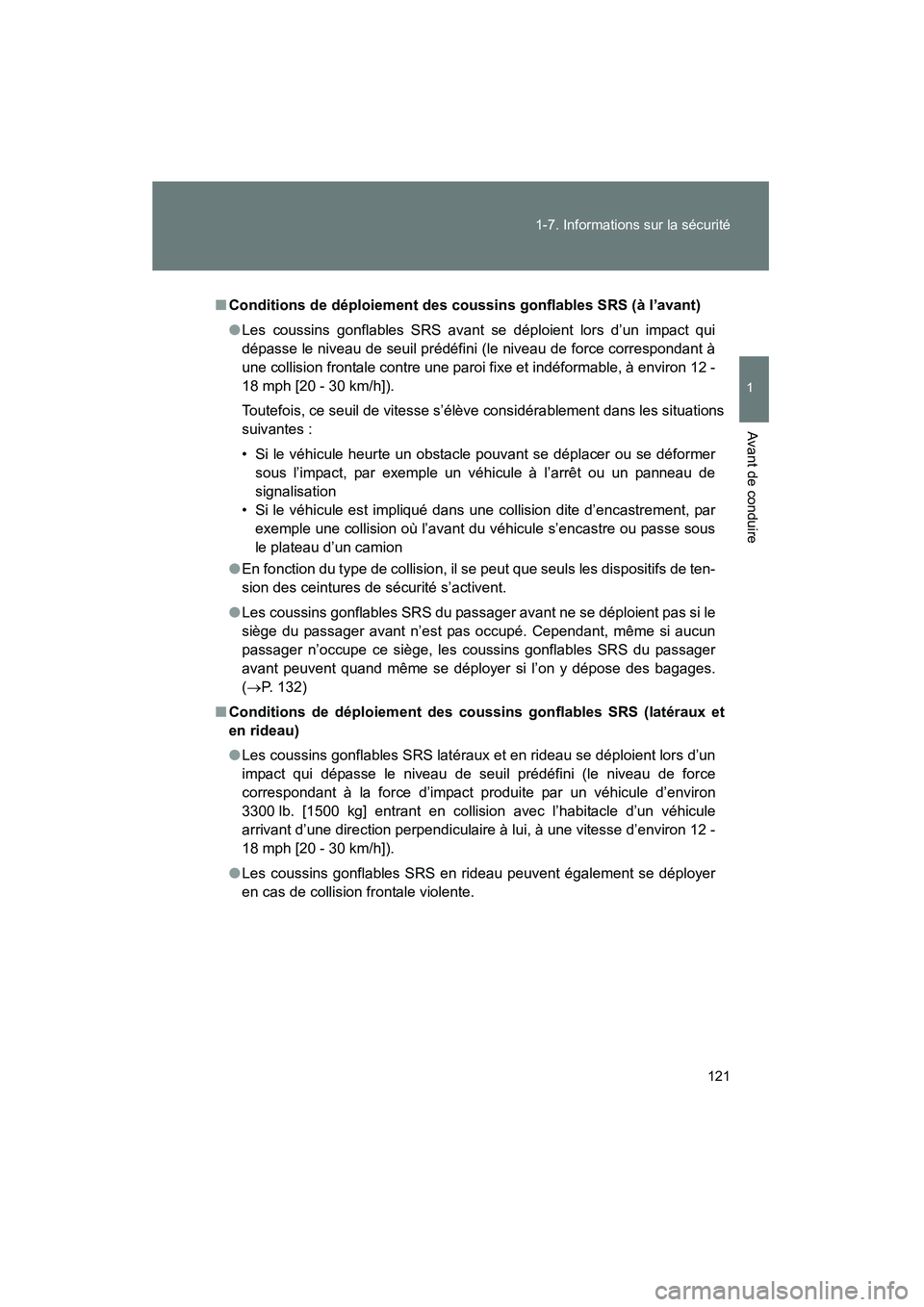

Conditions de déploiement des coussins gonflables SRS (à l’avant)
●Les coussins gonflables SRS avant se déploient lors d’un impact qui
dépasse le niveau de seuil prédéfini (le niveau de force correspondant à
une collision frontale contre une paroi fixe et indéformable, à environ 12 -
18 mph [20 - 30 km/h]).
Toutefois, ce seuil de vitesse s’élève considérablement dans les situations
suivantes :
• Si le véhicule heurte un obstacle pouvant se déplacer ou se déformer
sous l’impact, par exemple un véhicule à l’arrêt ou un panneau de
signalisation
• Si le véhicule est impliqué dans une collision dite d’encastrement, par exemple une collision où l’avant du véhicule s’encastre ou passe sous
le plateau d’un camion
● En fonction du type de collision, il se peut que seuls les dispositifs de ten-
sion des ceintures de sécurité s’activent.
● Les coussins gonflables SRS du passager avant ne se déploient pas si le
siège du passager avant n’est pas occupé. Cependant, même si aucun
passager n’occupe ce siège, les coussins gonflables SRS du passager
avant peuvent quand même se déployer si l’on y dépose des bagages.
(→ P. 132)
■ Conditions de déploiement des coussins gonflables SRS (latéraux et
en rideau)
●Les coussins gonflables SRS latéraux et en rideau se déploient lors d’un
impact qui dépasse le niveau de seuil prédéfini (le niveau de force
correspondant à la force d’impact produite par un véhicule d’environ
3300 lb. [1500 kg] entrant en collision avec l’habitacle d’un véhicule
arrivant d’une direction perpendiculaire à lui, à une vitesse d’environ 12 -
18 mph [20 - 30 km/h]).
● Les coussins gonflables SRS en rideau peuvent également se déployer
en cas de collision frontale violente.

122 1-7. Informations sur la sécurité
VENZA_OM_OM73010D_(D)

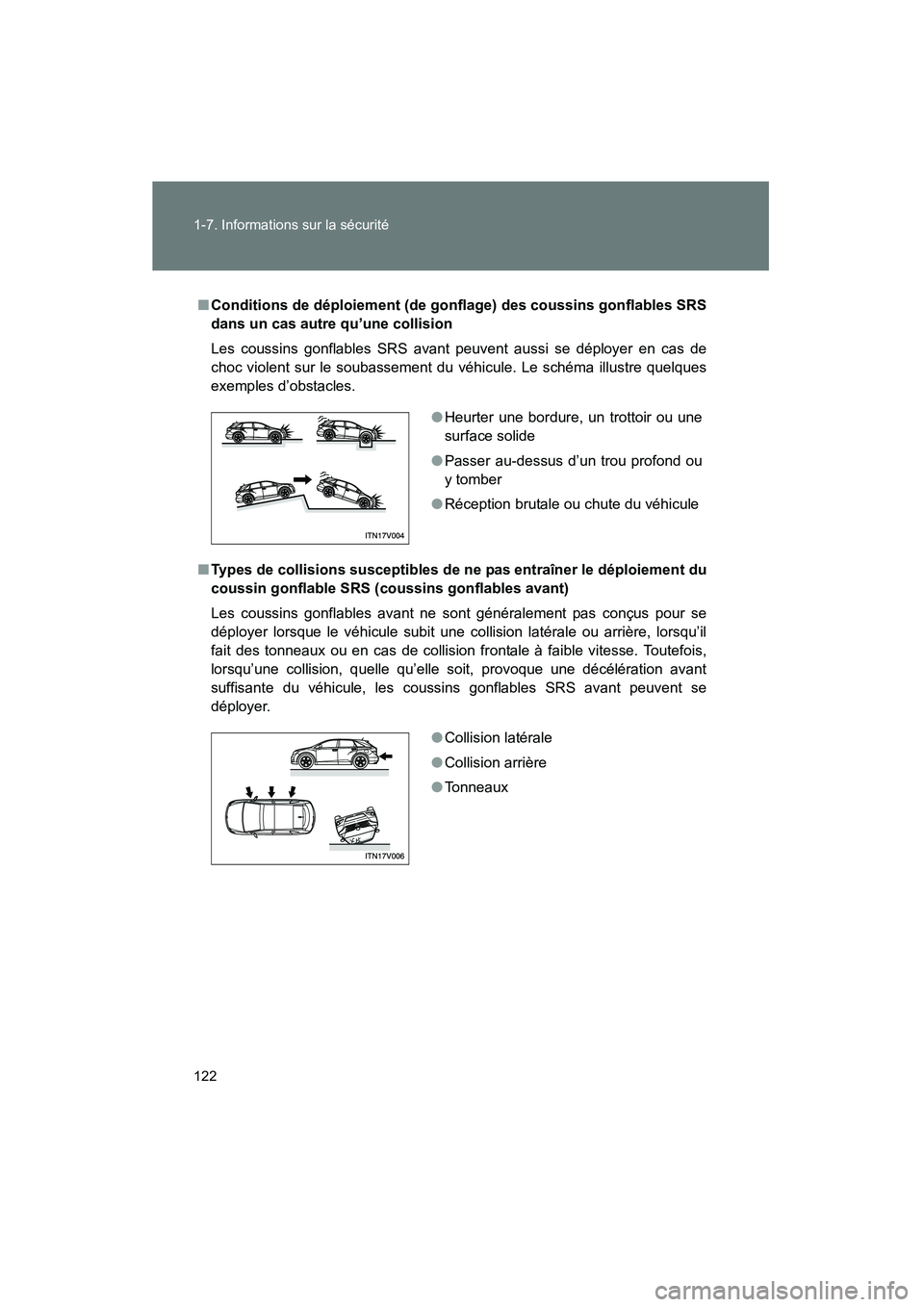

■Conditions de déploiement (de gonflage) des coussins gonflables SRS
dans un cas autre qu’une collision
Les coussins gonflables SRS avant peuvent aussi se déployer en cas de
choc violent sur le soubassement du véhicule. Le schéma illustre quelques
exemples d’obstacles.
■ Types de collisions susceptibles de ne pas entraîner le déploiement du
coussin gonflable SRS (coussins gonflables avant)
Les coussins gonflables avant ne sont généralement pas conçus pour se
déployer lorsque le véhicule subit une collision latérale ou arrière, lorsqu’il
fait des tonneaux ou en cas de collision frontale à faible vitesse. Toutefois,
lorsqu’une collision, quelle qu’elle soit, provoque une décélération avant
suffisante du véhicule, les coussins gonflables SRS avant peuvent se
déployer. ●
Heurter une bordure, un trottoir ou une
surface solide
● Passer au-dessus d’un trou profond ou
y tomber
● Réception brutale ou chute du véhicule
●Collision latérale
● Collision arrière
● Tonneaux

123
1-7. Informations sur la sécurité
1
Avant de conduire
VENZA_OM_OM73010D_(D)
■
Types de collisions susceptibles de ne pas entraîner le déploiement du
coussin gonflable SRS (coussins gonflables latéraux et coussins
gonflables en rideau)
Il est possible que le système des coussins gonflables SRS latéraux et en
rideau ne s’active pas en cas de collision latérale sous certains angles ou si
cette collision latérale ne se produit pas à hauteur de l’habitacle.
Les coussins gonflables SRS latéraux et en rideau ne se déploient
généralement pas si le véhicule subit un choc frontal ou arrière, un impact
latéral à faible vitesse, ou s’il fait des tonneaux. ●
Collision latérale extérieure à l’habitacle
● Collision latérale en oblique
●Collision frontale*
●Collision arrière
● Tonneaux
* : En fonction des conditions et du type
d’accident, il est possible que les
coussins gonflables en rideau se
déploient (se gonflent) lors d’un
impact frontal.

124 1-7. Informations sur la sécurité
VENZA_OM_OM73010D_(D)

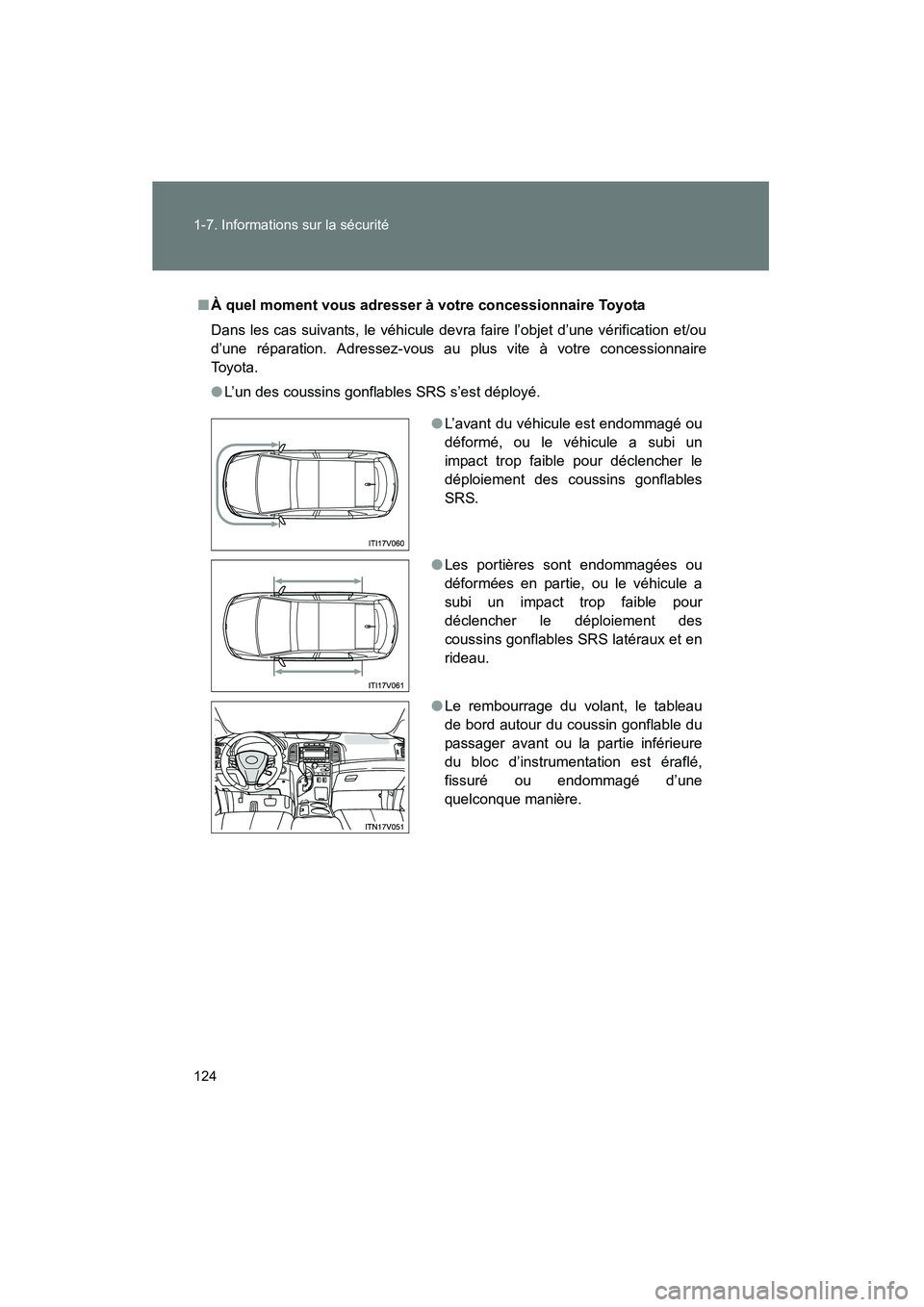

■À quel moment vous adresser à votre concessionnaire Toyota
Dans les cas suivants, le véhicule devra faire l’objet d’une vérification et/ou
d’une réparation. Adressez-vous au plus vite à votre concessionnaire
To y o t a .
● L’un des coussins gonflables SRS s’est déployé.
●L’avant du véhicule est endommagé ou
déformé, ou le véhicule a subi un
impact trop faible pour déclencher le
déploiement des coussins gonflables
SRS.
● Les portières sont endommagées ou
déformées en partie, ou le véhicule a
subi un impact trop faible pour
déclencher le déploiement des
coussins gonflables SRS latéraux et en
rideau.
● Le rembourrage du volant, le tableau
de bord autour du coussin gonflable du
passager avant ou la partie inférieure
du bloc d’instrumentation est éraflé,
fissuré ou endommagé d’une
quelconque manière.

125
1-7. Informations sur la sécurité
1
Avant de conduire
VENZA_OM_OM73010D_(D)
●

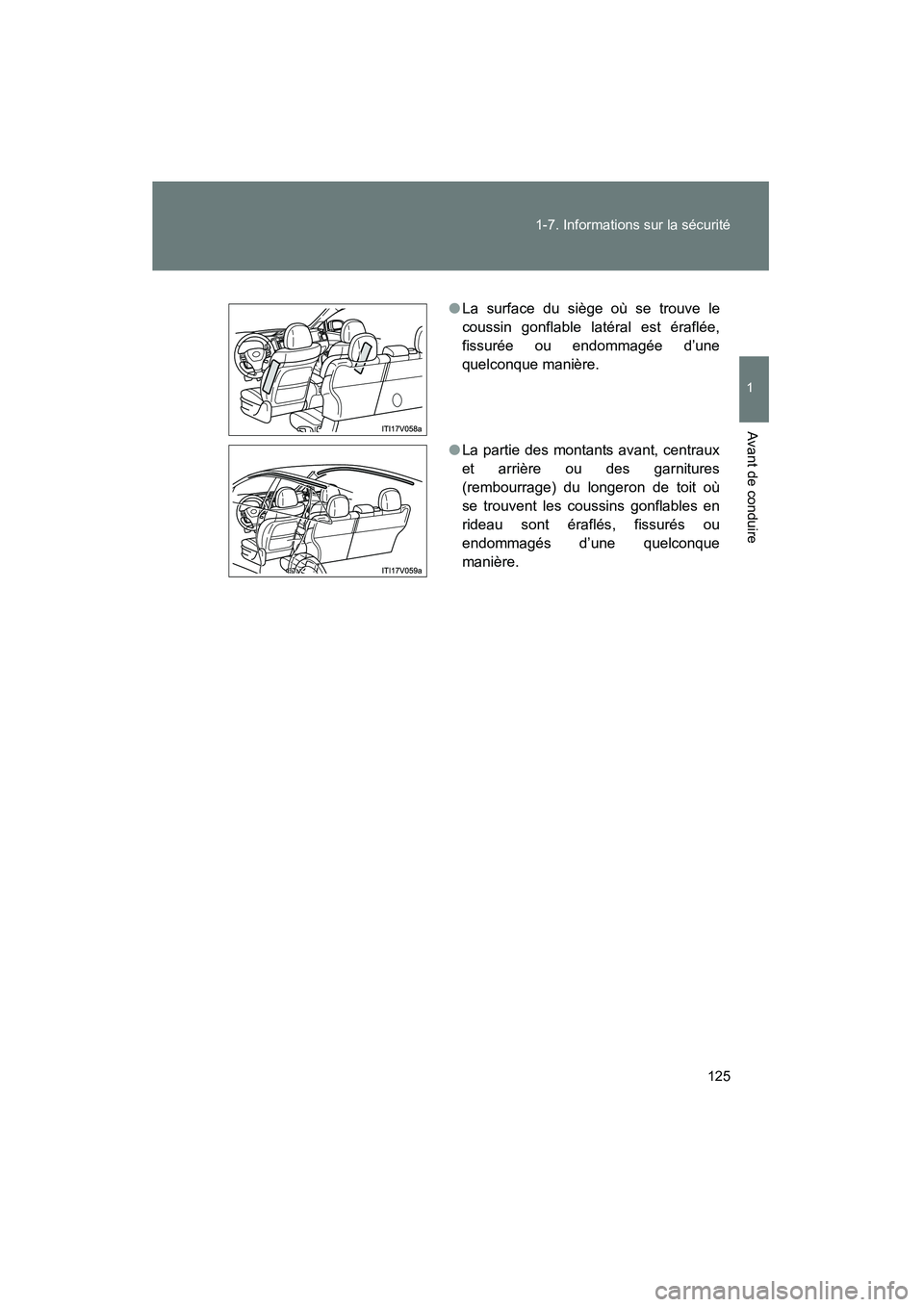

La surface du siège où se trouve le
coussin gonflable latéral est éraflée,
fissurée ou endommagée d’une
quelconque manière.
● La partie des montants avant, centraux
et arrière ou des garnitures
(rembourrage) du longeron de toit où
se trouvent les coussins gonflables en
rideau sont éraflés, fissurés ou
endommagés d’une quelconque
manière.

126 1-7. Informations sur la sécurité
VENZA_OM_OM73010D_(D)

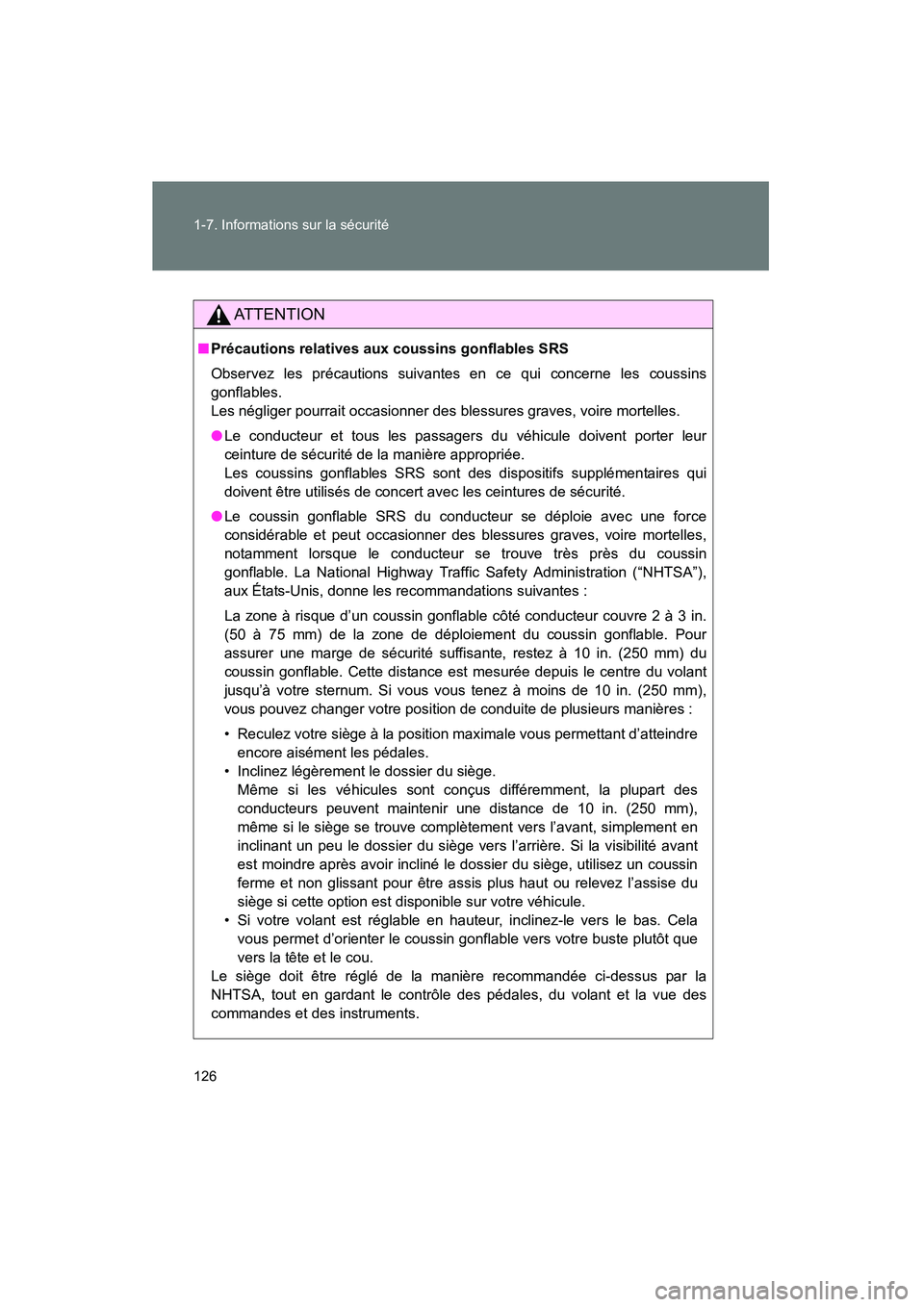

AT T E N T I O N
■Précautions relatives aux coussins gonflables SRS
Observez les précautions suivantes en ce qui concerne les coussins
gonflables.
Les négliger pourrait occasionner des blessures graves, voire mortelles.
● Le conducteur et tous les passagers du véhicule doivent porter leur
ceinture de sécurité de la manière appropriée.
Les coussins gonflables SRS sont des dispositifs supplémentaires qui
doivent être utilisés de concert avec les ceintures de sécurité.
● Le coussin gonflable SRS du conducteur se déploie avec une force
considérable et peut occasionner des blessures graves, voire mortelles,
notamment lorsque le conducteur se trouve très près du coussin
gonflable. La National Highway Traffi c Safety Administration (“NHTSA”),
aux États-Unis, donne les recommandations suivantes :
La zone à risque d’un coussin gonflable côté conducteur couvre 2 à 3 in.
(50 à 75 mm) de la zone de déploiement du coussin gonflable. Pour
assurer une marge de sécurité suffisante, restez à 10 in. (250 mm) du
coussin gonflable. Cette distance est mesurée depuis le centre du volant
jusqu’à votre sternum. Si vous vous tenez à moins de 10 in. (250 mm),
vous pouvez changer votre position de conduite de plusieurs manières :
• Reculez votre siège à la position maximale vous permettant d’atteindre encore aisément les pédales.
• Inclinez légèrement le dossier du siège. Même si les véhicules sont conçus différemment, la plupart des
conducteurs peuvent maintenir une distance de 10 in. (250 mm),
même si le siège se trouve complètement vers l’avant, simplement en
inclinant un peu le dossier du siège vers l’arrière. Si la visibilité avant
est moindre après avoir incliné le dossier du siège, utilisez un coussin
ferme et non glissant pour être assis plus haut ou relevez l’assise du
siège si cette option est disponible sur votre véhicule.
• Si votre volant est réglable en hauteur, inclinez-le vers le bas. Cela vous permet d’orienter le coussin gonflable vers votre buste plutôt que
vers la tête et le cou.
Le siège doit être réglé de la manière recommandée ci-dessus par la
NHTSA, tout en gardant le contrôle des pédales, du volant et la vue des
commandes et des instruments.

127
1-7. Informations sur la sécurité
1
Avant de conduire
VENZA_OM_OM73010D_(D)

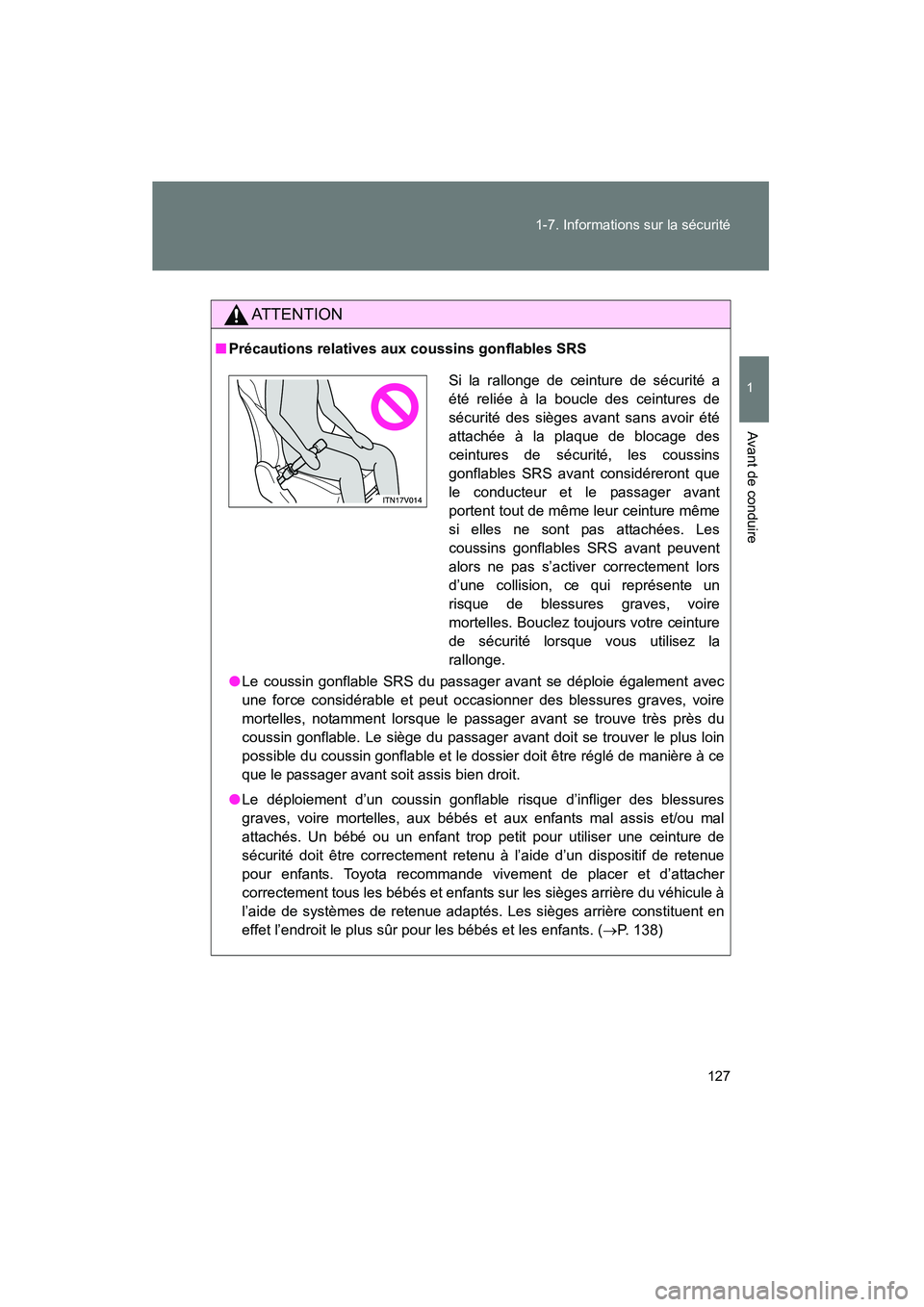

AT T E N T I O N
■
Précautions relatives aux coussins gonflables SRS
●Le coussin gonflable SRS du passager avant se déploie également avec
une force considérable et peut occasionner des blessures graves, voire
mortelles, notamment lorsque le passager avant se trouve très près du
coussin gonflable. Le siège du passager avant doit se trouver le plus loin
possible du coussin gonflable et le dossier doit être réglé de manière à ce
que le passager avant soit assis bien droit.
● Le déploiement d’un coussin gonflable risque d’infliger des blessures
graves, voire mortelles, aux bébés et aux enfants mal assis et/ou mal
attachés. Un bébé ou un enfant trop petit pour utiliser une ceinture de
sécurité doit être correctement retenu à l’aide d’un dispositif de retenue
pour enfants. Toyota recommande vivement de placer et d’attacher
correctement tous les bébés et enfants sur les sièges arrière du véhicule à
l’aide de systèmes de retenue adaptés. Les sièges arrière constituent en
effet l’endroit le plus sûr pour les bébés et les enfants. ( →P. 138)
Si la rallonge de ceinture de sécurité a
été reliée à la boucle des ceintures de
sécurité des sièges avant sans avoir été
attachée à la plaque de blocage des
ceintures de sécurité, les coussins
gonflables SRS avant considéreront que
le conducteur et le passager avant
portent tout de même leur ceinture même
si elles ne sont pas attachées. Les
coussins gonflables SRS avant peuvent
alors ne pas s’activer correctement lors
d’une collision, ce qui représente un
risque de blessures graves, voire
mortelles. Bouclez toujours votre ceinture
de sécurité lorsque vous utilisez la
rallonge.

128 1-7. Informations sur la sécurité
VENZA_OM_OM73010D_(D)

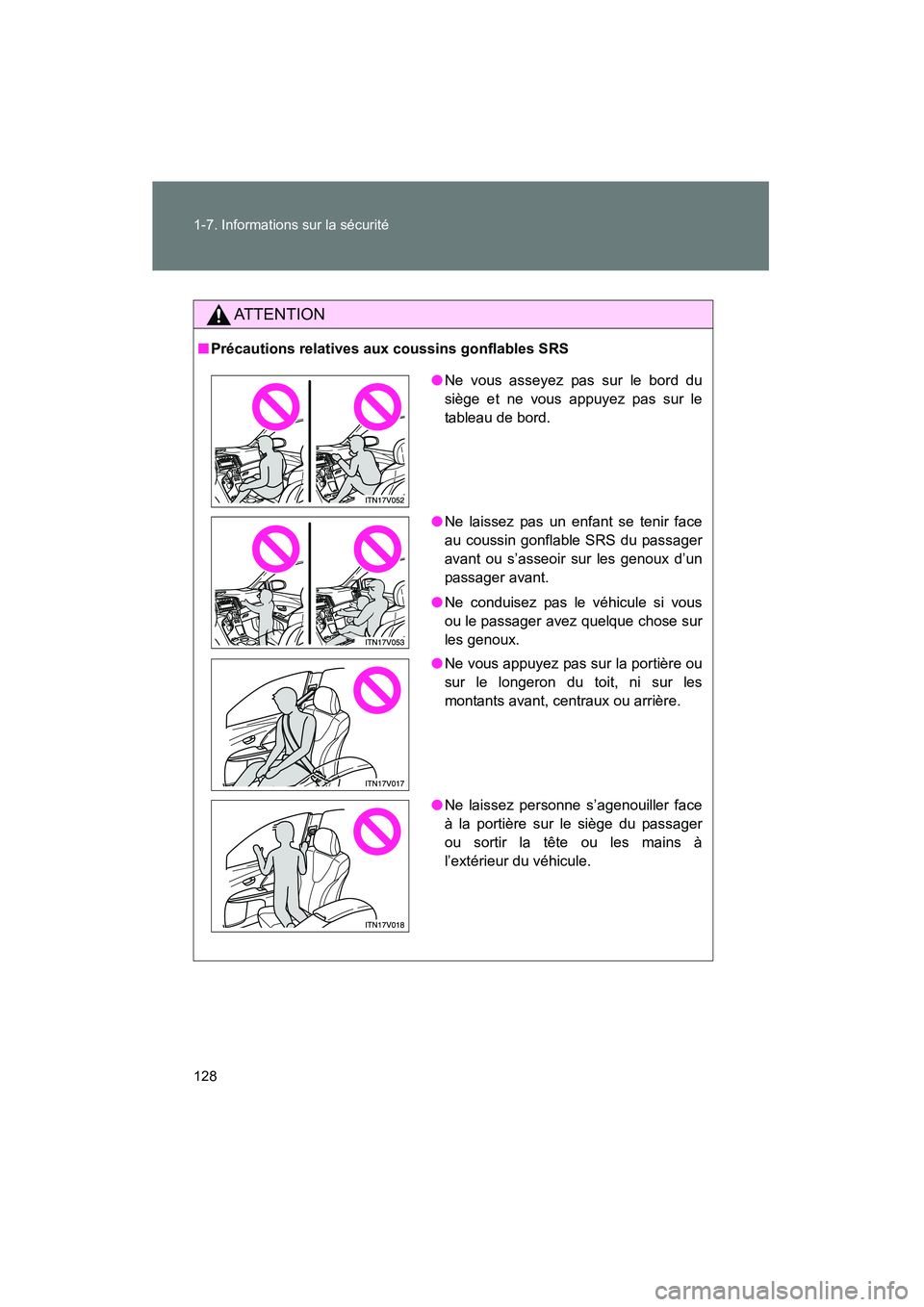

AT T E N T I O N
■Précautions relatives aux coussins gonflables SRS
● Ne vous asseyez pas sur le bord du
siège et ne vous appuyez pas sur le
tableau de bord.
● Ne laissez pas un enfant se tenir face
au coussin gonflable SRS du passager
avant ou s’asseoir sur les genoux d’un
passager avant.
● Ne conduisez pas le véhicule si vous
ou le passager avez quelque chose sur
les genoux.
● Ne vous appuyez pas sur la portière ou
sur le longeron du toit, ni sur les
montants avant, centraux ou arrière.
● Ne laissez personne s’agenouiller face
à la portière sur le siège du passager
ou sortir la tête ou les mains à
l’extérieur du véhicule.
