TOYOTA VERSO 2015 Instructieboekje (in Dutch)

5
581
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO(BMW)_WE_OM64558E
Als de auto vastzit
■Wanneer u de auto moeilijk los kunt krijgen
■ Sleephaak
Voer de volgende procedures uit al s de banden doorslippen of als de
auto vastzit in modder, sneeuw, enz.:
Zet de motor af. Activeer de parkeerrem en zet de selectie-
hendel in stand P (Multidrive CVT of automatische trans-
missie) of de selectiehendel in stand N (handgeschakelde
transmissie).
Verwijder modder, sneeuw of zand rond de voorwielen.
Leg een stuk hout, stenen of ander materiaal onder de
voorwielen om de wielen grip te geven.
Start de motor opnieuw.
Zet de selectiehendel in stand D of R (Multidrive CVT of
automatische transmissie) of in de 1e versnelling of de ach-
teruit (handgeschakelde transmissie) en deactiveer de par-
keerrem. Trap vervolgens voorzichtig het gaspedaal in.STAP1
STAP2
STAP3
STAP4
STAP5
Druk op de toets om de TRC uit te scha-
kelen.
Als uw auto komt vast te zitten, kunt u de
sleephaak gebruiken om deze in noodge-
vallen door een andere auto los te laten
trekken.
Uw auto is niet ontworpen voor het sle-
pen van een andere auto.
Gebruik de rechter sleephaak achter
niet. Dit is niet ontworpen om als sleep-
oog te dienen.
VERSO_WE.book Page 581 Tuesday, May 12, 2015 3:28 PM

582
5-2. Stappen die genomen moet
en worden in noodgevallen
VERSO(BMW)_WE_OM64558E
WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, controleer dan
eerst of er in de omgeving van de auto geen andere auto's, objecten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de auto plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken als
de wielen weer grip krijgen. Neem de grootst mogelijke voorzichtigheid in
acht.
■ Bedienen van de selectiehendel
Auto's met Multidrive CVT of automatische transmissie: Zet de selectiehen-
del niet in een andere stand als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■Beschadiging van de transmissie en andere componenten voorkomen
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal verder dan
noodzakelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
VERSO_WE.book Page 582 Tuesday, May 12, 2015 3:28 PM

5
583
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO(BMW)_WE_OM64558E

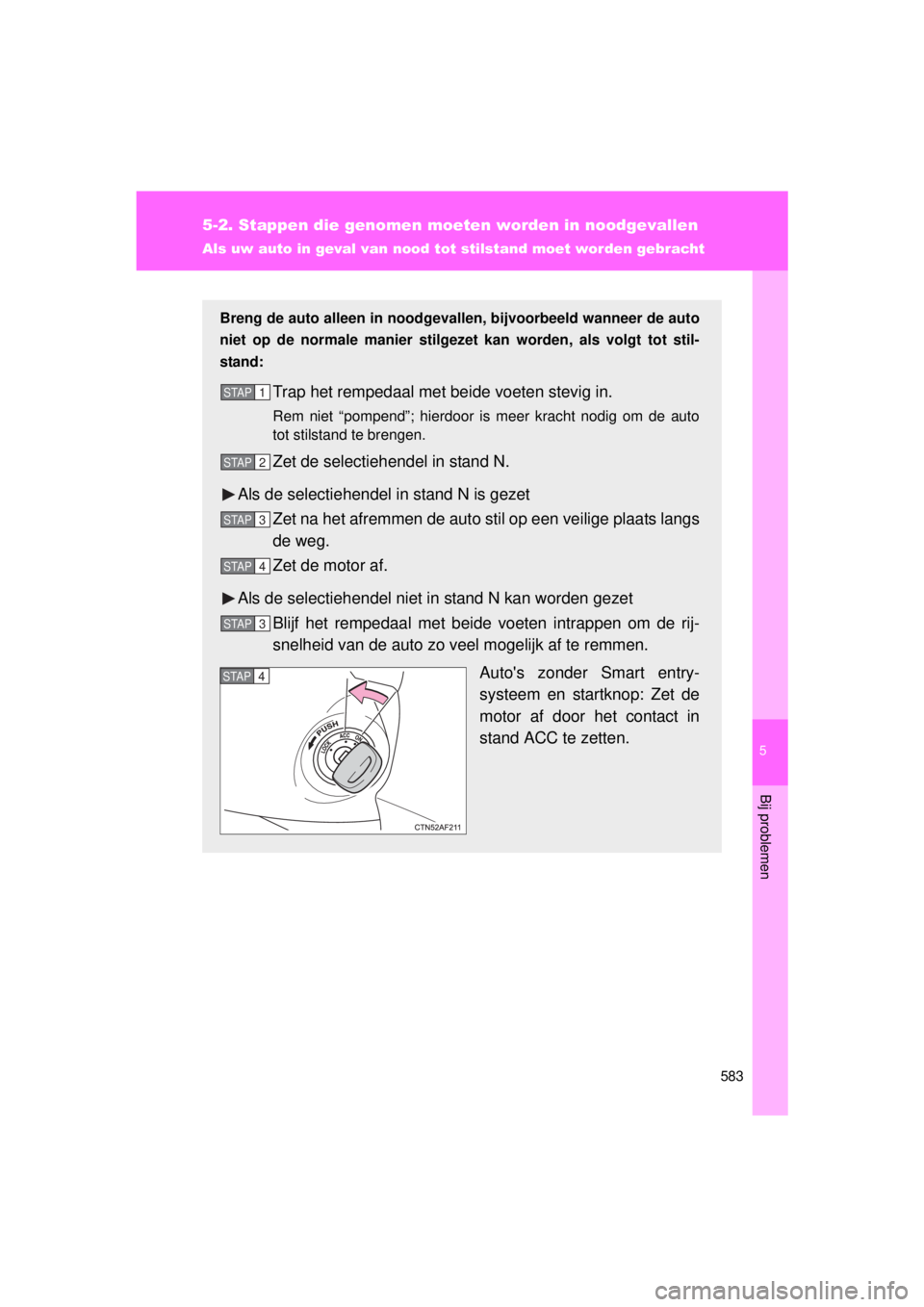

Als uw auto in geval van nood tot stilstand moet worden gebracht
Breng de auto alleen in noodgevallen, bijvoo rbeeld wanneer de auto
niet op de normale manier stilgezet kan worden, als volgt tot stil-
stand:
Trap het rempedaal met beide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto
tot stilstand te brengen.
Zet de selectiehendel in stand N.
Als de selectiehendel in stand N is gezet Zet na het afremmen de auto stil op een veilige plaats langs
de weg.
Zet de motor af.
Als de selectiehendel niet in stand N kan worden gezet Blijf het rempedaal met beide voeten in trappen om de rij-
snelheid van de auto zo veel mogelijk af te remmen.
Auto's zonder Smart entry-
systeem en startknop: Zet de
motor af door het contact in
stand ACC te zetten.
STAP1
STAP2
STAP3
STAP4
STAP3
STAP4
VERSO_WE.book Page 583 Tuesday, May 12, 2015 3:28 PM

584
5-2. Stappen die genomen moet
en worden in noodgevallen
VERSO(BMW)_WE_OM64558E
WAARSCHUWING
■Als de motor tijdens het rijden afgezet moet worden
● De rem- en stuurbekrachtiging zullen niet meer werken, waardoor het
intrappen van het rempedaal en het verdraaien van het stuurwiel zwaarder
gaan. Minder zo veel mogelijk vaart voordat u de motor uitschakelt.
● Auto's zonder Smart entry-systeem en startknop: Probeer nooit de sleutel
uit het contactslot te halen, omdat het stuurwiel dan wordt vergrendeld.
Auto's met Smart entry-sys-
teem en startknop: Houd de
startknop gedurende ten min-
ste 2 seconden ingedrukt of
druk hem driemaal achter
elkaar kort in om de motor uit
te schakelen.
Breng de auto op een veilige plaats langs de weg tot stil-
stand.STAP4
Houd de startknop ten minste 2 secon-
den ingedrukt of druk deze 3 maal of
vaker achter elkaar kort in
STAP5
VERSO_WE.book Page 584 Tuesday, May 12, 2015 3:28 PM

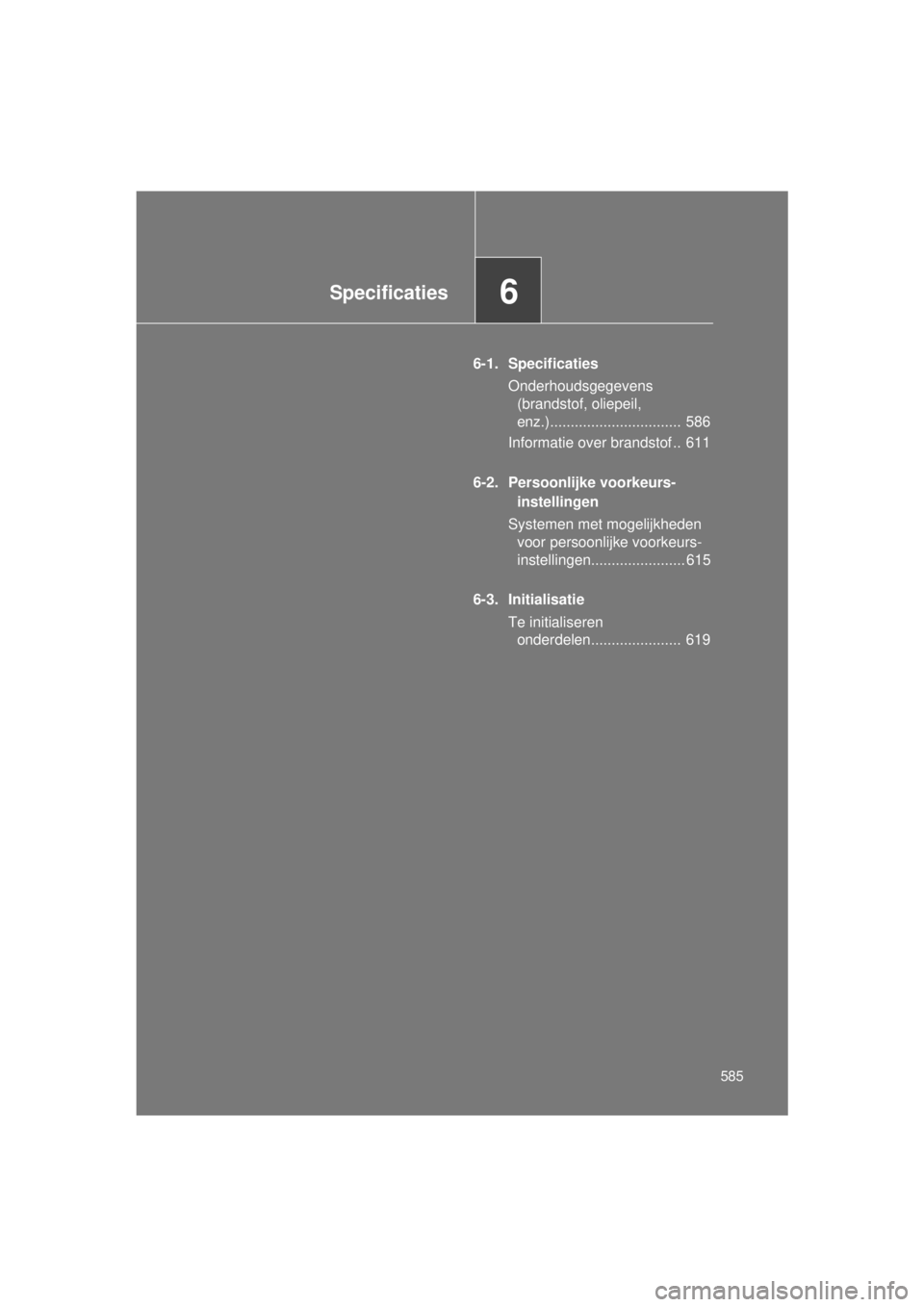

6Specificaties
585
VERSO(BMW)_WE_OM64558E
6-1. SpecificatiesOnderhoudsgegevens (brandstof, oliepeil,
enz.)................................ 586
Informatie over brandstof .. 611
6-2. Persoonlijke voorkeurs- instellingen
Systemen met mogelijkheden voor persoonlijke voorkeurs-
instellingen....................... 615
6-3. Initialisatie Te initialiseren onderdelen...................... 619
VERSO_WE.book Page 585 Tuesday, May 12, 2015 3:28 PM

586
VERSO(BMW)_WE_OM64558E
6-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengte 4.440 mm (174,8 in.)
Totale breedte 1.790 mm (70,5 in.)
Totale hoogte *1
205/60R16 bandenZonder roofrail
1.620 mm (63,8 in.)
1.630 mm (64,2 in.)
*2,*3
Met roofrail
1.660 mm (65,4 in.)
1.670 mm (65,7 in.)
*2,*3
215/55R17 bandenZonder roofrail
1.630 mm (64,2 in.)
1.640 mm (64,6 in.)
*2
Met roofrail
1.670 mm (65,7 in.)
1.680 mm (66,1 in.)
*2
Wielbasis
2.780 mm (109,4 in.)
SpoorbreedteVoor1.535 mm (60,4 in.)
Achter1.545 mm (60,8 in.)
Maximaal toelaatbaar voertuiggewicht 1.935 kg (4.266 lb.)
*3, 4, *3, 5
2.125 kg (4.686 lb.) *4,*5
2.060 kg (4.542 lb.) *3, 6, *3, 8
2.260 kg (4.983 lb.) *6,*7,*8
Maximale
asbelastingVoor
1.220 kg (2.690 lb.)
*4,*5
1.260 kg (2.778 lb.) *6,*7,*8
Achter1.180 kg (2.601 lb.) *4,*5,*6,*8
1.250 kg (2.756 lb.) *7
VERSO_WE.book Page 586 Tuesday, May 12, 2015 3:28 PM

587
6-1. Specificaties
6
Specificaties
VERSO(BMW)_WE_OM64558E
*1: Ongeladen auto
*2: Auto's met verzwaarde vering
*3: Auto uit categorie N1
*4: 1ZR-FAE motor
*5: 2ZR-FAE motor
*6: 1AD-FTV motor
*7: 2AD-FHV motor
*8: 1WW-FHV motor
*9: Controleer het maximaal toelaatbare voertuiggewicht zoals vermeld op het
informatielabel (typeplaatje). ( →Blz. 297, 588)
Vraag de categorie van de auto na bij een Toyota-dealer of erkende reparateur.
Kogeldruk
Behalve motor
1AD-FTV 55 kg (121 lb.)
1AD-FTV motor Maximaal toelaatbaar
totaalgewicht
*9 is 3.760 kg
60 kg (132 lb.)
Maximaal toelaatbaar
totaalgewicht
*9 anders dan
3.760 kg
55 kg (121 lb.)
Maximaal toelaat-
baar aanhangwa-
gengewicht
Geremd Behalve motor
1AD-FTV
1AD-FTV motor 1.300 kg (2.866 lb.)
Maximaal toelaatbaar
totaalgewicht
*9 is 3.760 kg
1.500 kg (3.307 lb.)
Maximaal toelaatbaar
totaalgewicht
*9 anders dan
3.760 kg
1.300 kg (2.866 lb.)
Ongeremd 450 kg (992 lb.)
Maximale belasting voor trekhaak/
trekhaak met afneembare kogel
*320 kg (44 lb.)
VERSO_WE.book Page 587 Tuesday, May 12, 2015 3:28 PM

588
6-1. Specificaties
VERSO(BMW)_WE_OM64558E
Identificatie van de auto
■ Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN ) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienummer van
uw Toyota. Het wordt gebruikt voor het op naam zetten van de auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Dit nummer staat ook op het
typeplaatje op de linker midden-
stijl.
■ Chargenummer
Alleen voor Nederland:
Elke door Louwman & Parqui
ingevoerde Toyota-automobiel
krijgt een chargenummer. Dit
nummer staat op de sticker die
aan de binnenzijde van de klep
van het dashboardkastje is
geplakt. Vermeld bij eventuele
correspondentie of het inwinnen
van telefonische informatie, altijd
het chargenummer van uw auto.
VERSO_WE.book Page 588 Tuesday, May 12, 2015 3:28 PM

589
6-1. Specificaties
6
Specificaties
VERSO(BMW)_WE_OM64558E
■
Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het
motorblok.
1ZR-FAE en 2ZR-FAE motor
1AD-FTV en 2AD-FHV motor
1WW-FHV motor
VERSO_WE.book Page 589 Tuesday, May 12, 2015 3:28 PM

590
6-1. Specificaties
VERSO(BMW)_WE_OM64558E
Motor
Benzinemotor
Uitvoering 1ZR-FAE, 2ZR-FAE
Type4-cilinder lijnmotor, 4-takt, benzine
Boring x slag 1ZR-FAE motor
80,5 ×
78,5 mm (3,17 × 3,09 in.)
2ZR-FAE motor
80,5 × 88,3 mm (3,17 × 3,48 in.)
Cilinderinhoud 1ZR-FAE motor
1.598 cm3 (97,5 cu. in.)
2ZR-FAE motor
1.798 cm
3 (109,7 cu. in.)
Klepspeling (koude
motor) Automatische afstelling
Dynamoriemspanning
Auto's zonder
airconditioning
Auto's met
airconditioning 7,6 ⎯
10,0 mm (0,30 ⎯ 0,39 in.)*
*: Doorbuiging aandrijfriem (gebruikt) bij indrukken met 98 N (10 kg, 22 lbf)
Krukas Dynamo
Waterpomp
Krukas Dynamo
Waterpomp Aircocom-
pressor
VERSO_WE.book Page 590 Tuesday, May 12, 2015 3:28 PM
