TOYOTA VERSO 2016 Betriebsanleitungen (in German)

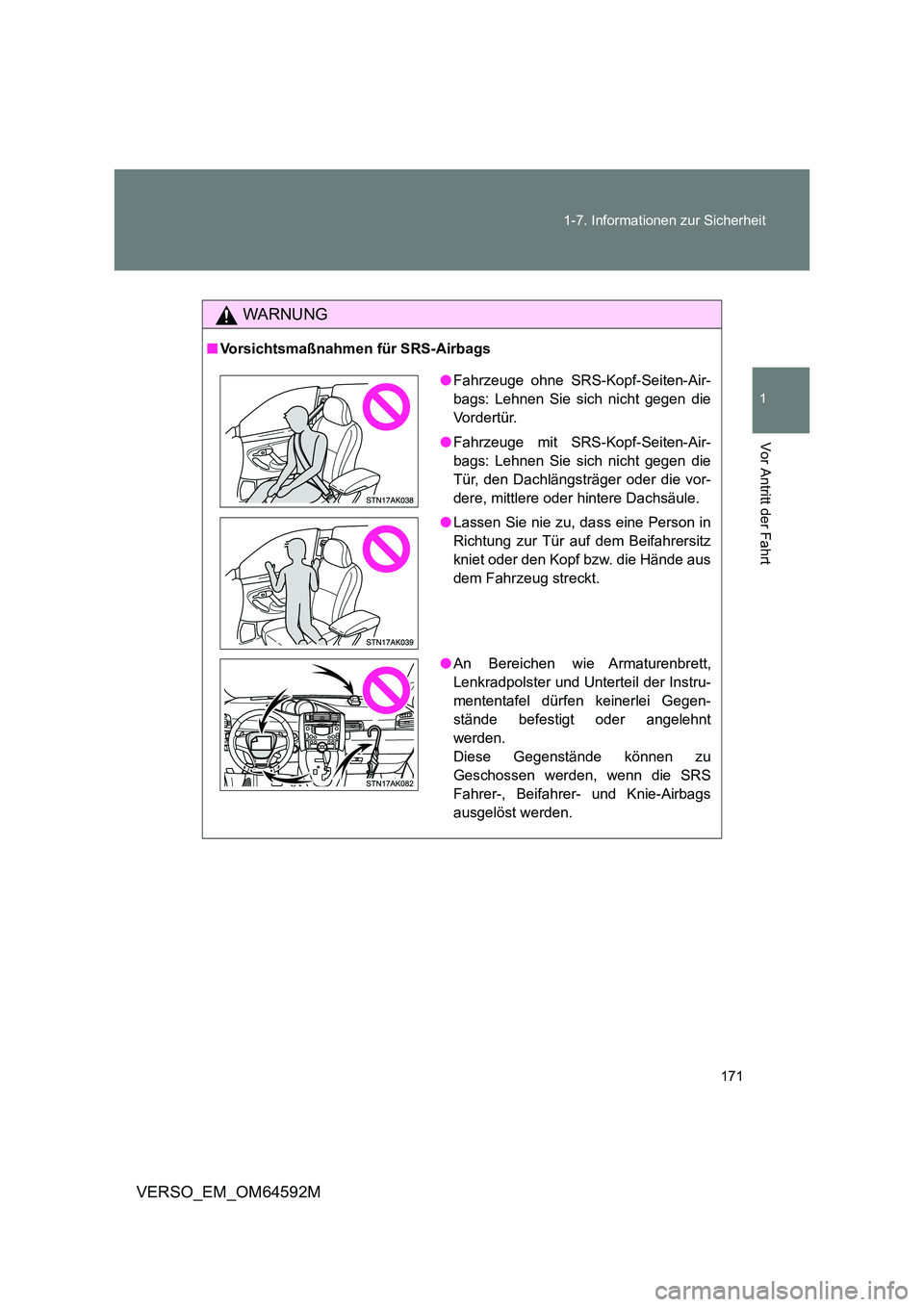

171
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
VERSO_EM_OM64592M
WARNUNG
■ Vorsichtsmaßnahmen für SRS-Airbags
●Fahrzeuge ohne SRS-Kopf-Seiten-Air-
bags: Lehnen Sie sich nicht gegen die
Vordertür.
● Fahrzeuge mit SRS-Kopf-Seiten-Air-
bags: Lehnen Sie sich nicht gegen die
Tür, den Dachlängsträger oder die vor-
dere, mittlere oder hintere Dachsäule.
● Lassen Sie nie zu, dass eine Person in
Richtung zur Tür auf dem Beifahrersitz
kniet oder den Kopf bzw. die Hände aus
dem Fahrzeug streckt.
● An Bereichen wie Armaturenbrett,
Lenkradpolster und Unterteil der Instru-
mententafel dürfen keinerlei Gegen-
stände befestigt oder angelehnt
werden.
Diese Gegenstände können zu
Geschossen werden, wenn die SRS
Fahrer-, Beifahrer- und Knie-Airbags
ausgelöst werden.

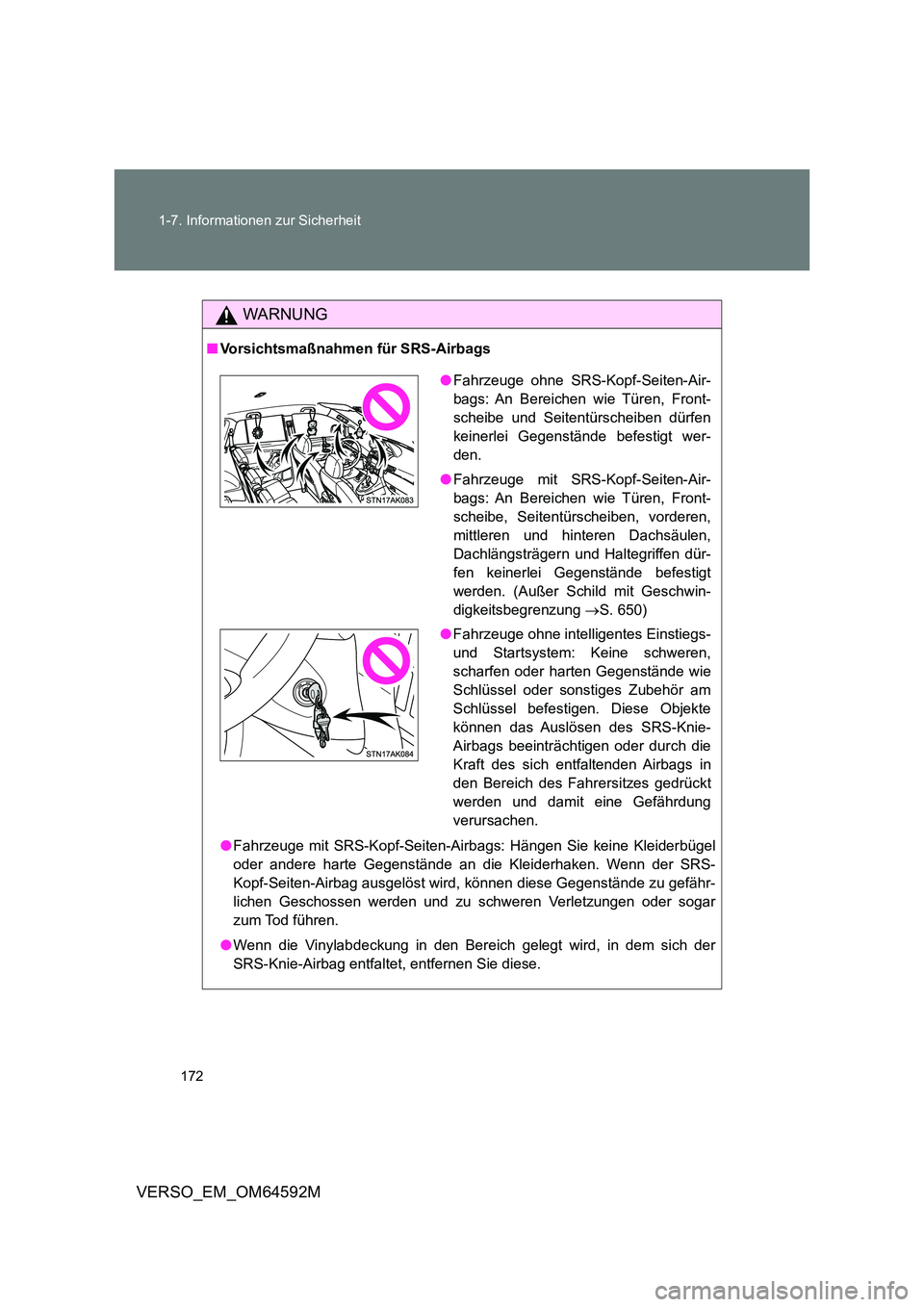

172
1-7. Informationen zur Sicherheit
VERSO_EM_OM64592M
WARNUNG
■ Vorsichtsmaßnahmen für SRS-Airbags
● Fahrzeuge mit SRS-Kopf-Seiten-Airbags: Hängen Sie keine Kleiderbügel
oder andere harte Gegenstände an die Kleiderhaken. Wenn der SRS-
Kopf-Seiten-Airbag ausgelöst wird, können diese Gegenstände zu gefähr-
lichen Geschossen werden und zu schweren Verletzungen oder sogar
zum Tod führen.
● Wenn die Vinylabdeckung in den Bereich gelegt wird, in dem sich der
SRS-Knie-Airbag entfaltet, entfernen Sie diese.
● Fahrzeuge ohne SRS-Kopf-Seiten-Air-
bags: An Bereichen wie Türen, Front-
scheibe und Seitentürscheiben dürfen
keinerlei Gegenstände befestigt wer-
den.
● Fahrzeuge mit SRS-Kopf-Seiten-Air-
bags: An Bereichen wie Türen, Front-
scheibe, Seitentürscheiben, vorderen,
mittleren und hinteren Dachsäulen,
Dachlängsträgern und Haltegriffen dür-
fen keinerlei Gegenstände befestigt
werden. (Außer Schild mit Geschwin-
digkeitsbegrenzung S. 650)
● Fahrzeuge ohne intelligentes Einstiegs-
und Startsystem: Keine schweren,
scharfen oder harten Gegenstände wie
Schlüssel oder sonstiges Zubehör am
Schlüssel befestigen. Diese Objekte
können das Auslösen des SRS-Knie-
Airbags beeinträchtigen oder durch die
Kraft des sich entfaltenden Airbags in
den Bereich des Fahrersitzes gedrückt
werden und damit eine Gefährdung
verursachen.

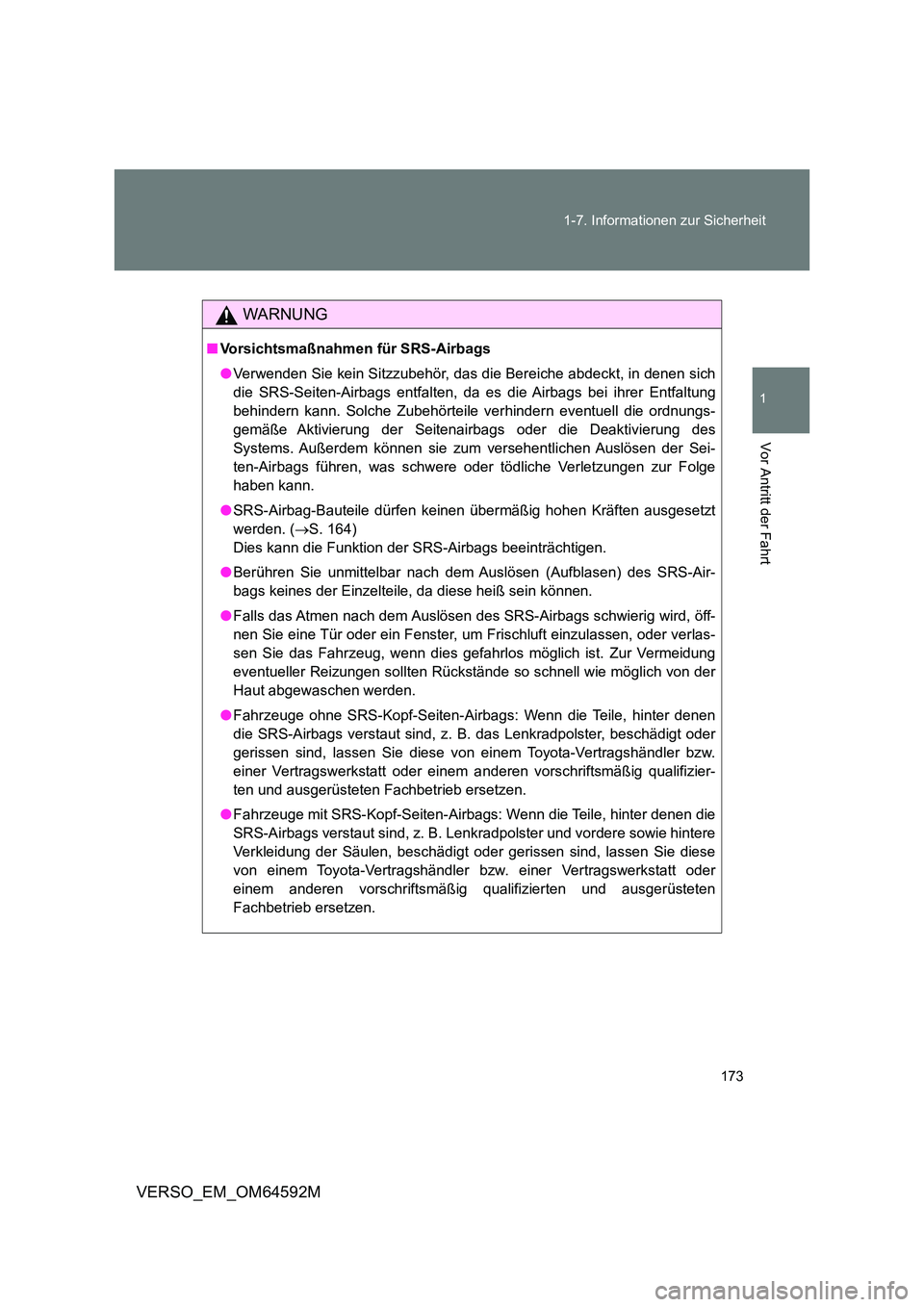

173
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
VERSO_EM_OM64592M
WARNUNG
■ Vorsichtsmaßnahmen für SRS-Airbags
● Verwenden Sie kein Sitzzubehör, das die Bereiche abdeckt, in denen sich
die SRS-Seiten-Airbags entfalten, da es die Airbags bei ihrer Entfaltung
behindern kann. Solche Zubehörteile ve rhindern eventuell die ordnungs-
gemäße Aktivierung der Seitenair bags oder die Deaktivierung des
Systems. Außerdem können sie zum versehentlichen Auslösen der Sei-
ten-Airbags führen, was schwere oder tödliche Verletzungen zur Folge
haben kann.
● SRS-Airbag-Bauteile dürfen keinen übermäßig hohen Kräften ausgesetzt
werden. ( S. 164)
Dies kann die Funktion der SRS-Airbags beeinträchtigen.
● Berühren Sie unmittelbar nach dem Auslösen (Aufblasen) des SRS-Air-
bags keines der Einzelteile, da diese heiß sein können.
● Falls das Atmen nach dem Auslösen des SRS-Airbags schwierig wird, öff-
nen Sie eine Tür oder ein Fenster, um Frischluft einzulassen, oder verlas-
sen Sie das Fahrzeug, wenn dies gefahrlos möglich ist. Zur Vermeidung
eventueller Reizungen sollten Rückstände so schnell wie möglich von der
Haut abgewaschen werden.
● Fahrzeuge ohne SRS-Kopf-Seiten-Airbags: Wenn die Teile, hinter denen
die SRS-Airbags verstaut sind, z. B. das Lenkradpolster, beschädigt oder
gerissen sind, lassen Sie diese von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizier-
ten und ausgerüsteten Fachbetrieb ersetzen.
● Fahrzeuge mit SRS-Kopf-Seiten-Airbags: Wenn die Teile, hinter denen die
SRS-Airbags verstaut sind, z. B. Lenkradpolster und vordere sowie hintere
Verkleidung der Säulen, beschädigt oder gerissen sind, lassen Sie diese
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb ersetzen.

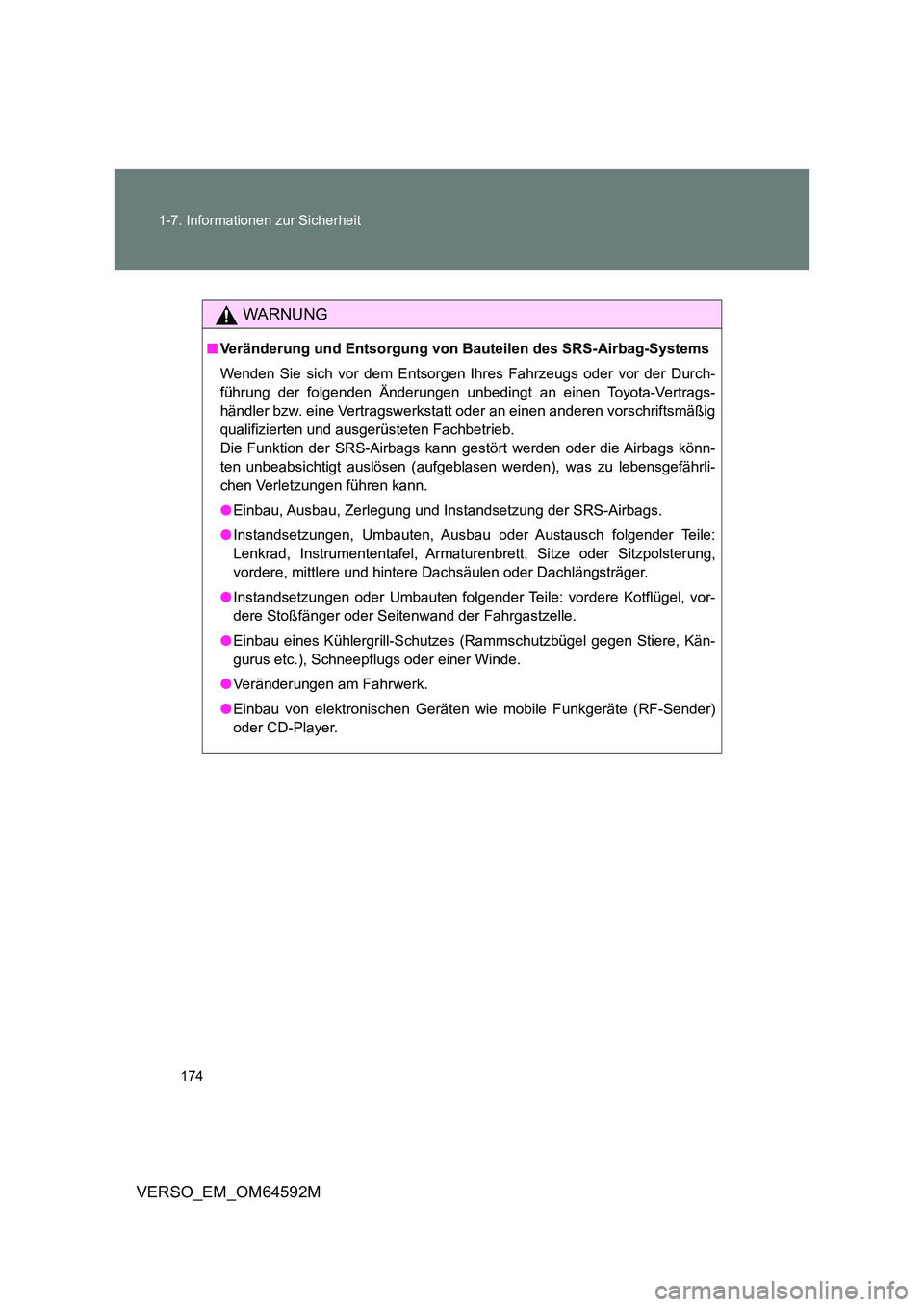

174
1-7. Informationen zur Sicherheit
VERSO_EM_OM64592M
WARNUNG
■ Veränderung und Entsorgung von Bauteilen des SRS-Airbag-Systems
Wenden Sie sich vor dem Entsorgen Ihres Fahrzeugs oder vor der Durch-
führung der folgenden Änderungen unbedi ngt an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder an einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
Die Funktion der SRS-Airbags kann gestört werden oder die Airbags könn-
ten unbeabsichtigt auslösen (aufgeblasen werden), was zu lebensgefährli-
chen Verletzungen führen kann.
● Einbau, Ausbau, Zerlegung und Instandsetzung der SRS-Airbags.
● Instandsetzungen, Umbauten, Ausbau oder Austausch folgender Teile:
Lenkrad, Instrumententafel, Armatu renbrett, Sitze oder Sitzpolsterung,
vordere, mittlere und hintere Dachsäulen oder Dachlängsträger.
● Instandsetzungen oder Umbauten folgender Teile: vordere Kotflügel, vor-
dere Stoßfänger oder Seitenwand der Fahrgastzelle.
● Einbau eines Kühlergrill-Schutzes (Rammschutzbügel gegen Stiere, Kän-
gurus etc.), Schneepflugs oder einer Winde.
● Veränderungen am Fahrwerk.
● Einbau von elektronischen Geräten wie mobile Funkgeräte (RF-Sender)
oder CD-Player.

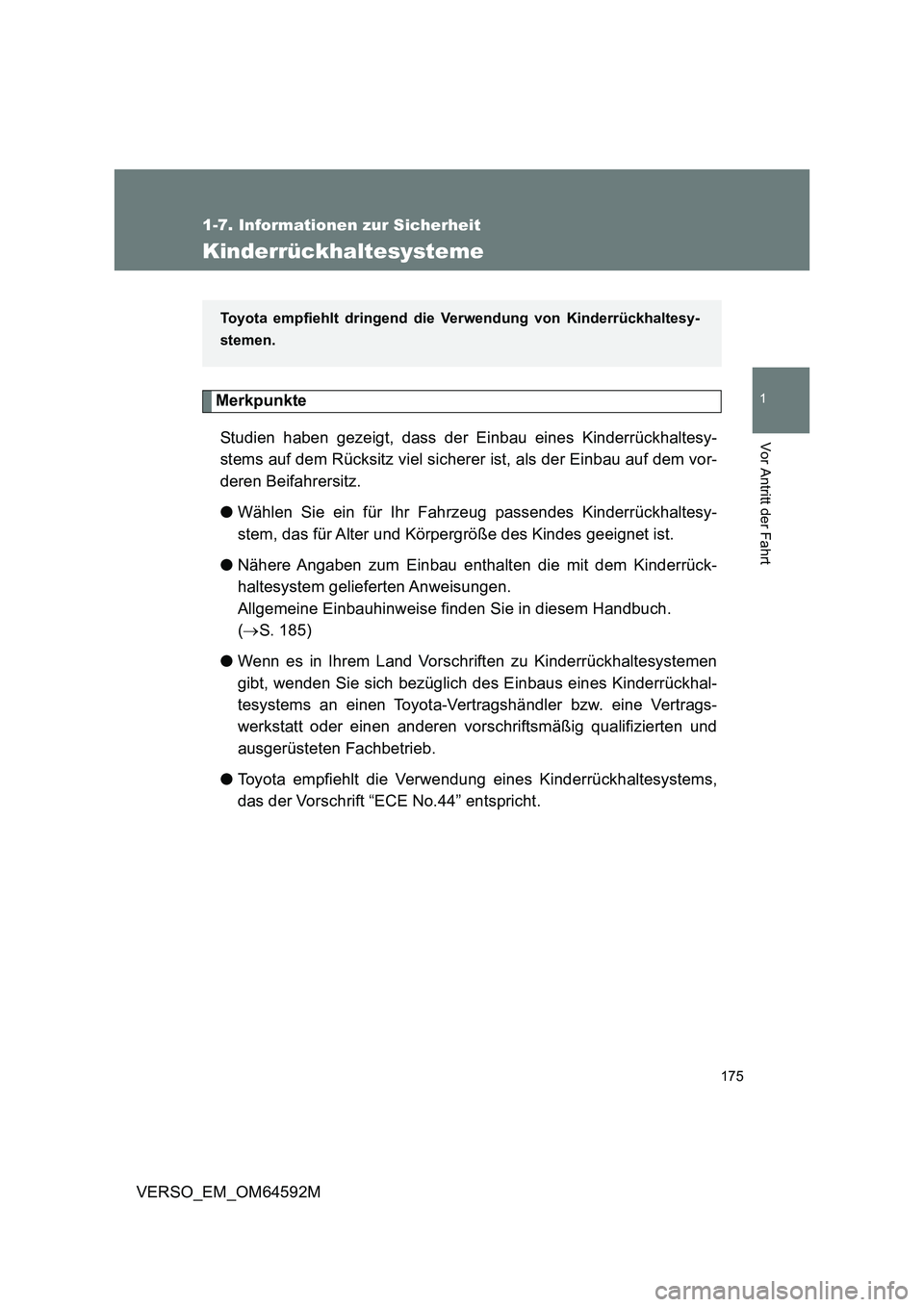

175
1
1-7. Informationen zur Sicherheit
Vor Antritt der Fahrt
VERSO_EM_OM64592M
Kinderrückhaltesysteme
Merkpunkte
Studien haben gezeigt, dass der Einbau eines Kinderrückhaltesy-
stems auf dem Rücksitz viel sicherer ist, als der Einbau auf dem vor-
deren Beifahrersitz.
● Wählen Sie ein für Ihr Fahrzeug passendes Kinderrückhaltesy-
stem, das für Alter und Körpergröße des Kindes geeignet ist.
● Nähere Angaben zum Einbau enthalten die mit dem Kinderrück-
haltesystem gelieferten Anweisungen.
Allgemeine Einbauhinweise finden Sie in diesem Handbuch.
( S. 185)
● Wenn es in Ihrem Land Vorschriften zu Kinderrückhaltesystemen
gibt, wenden Sie sich bezüglich des Einbaus eines Kinderrückhal-
tesystems an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
● Toyota empfiehlt die Verwendung eines Kinderrückhaltesystems,
das der Vorschrift “ECE No.44” entspricht.
Toyota empfiehlt dringend die Verwendung von Kinderrückhaltesy-
stemen.

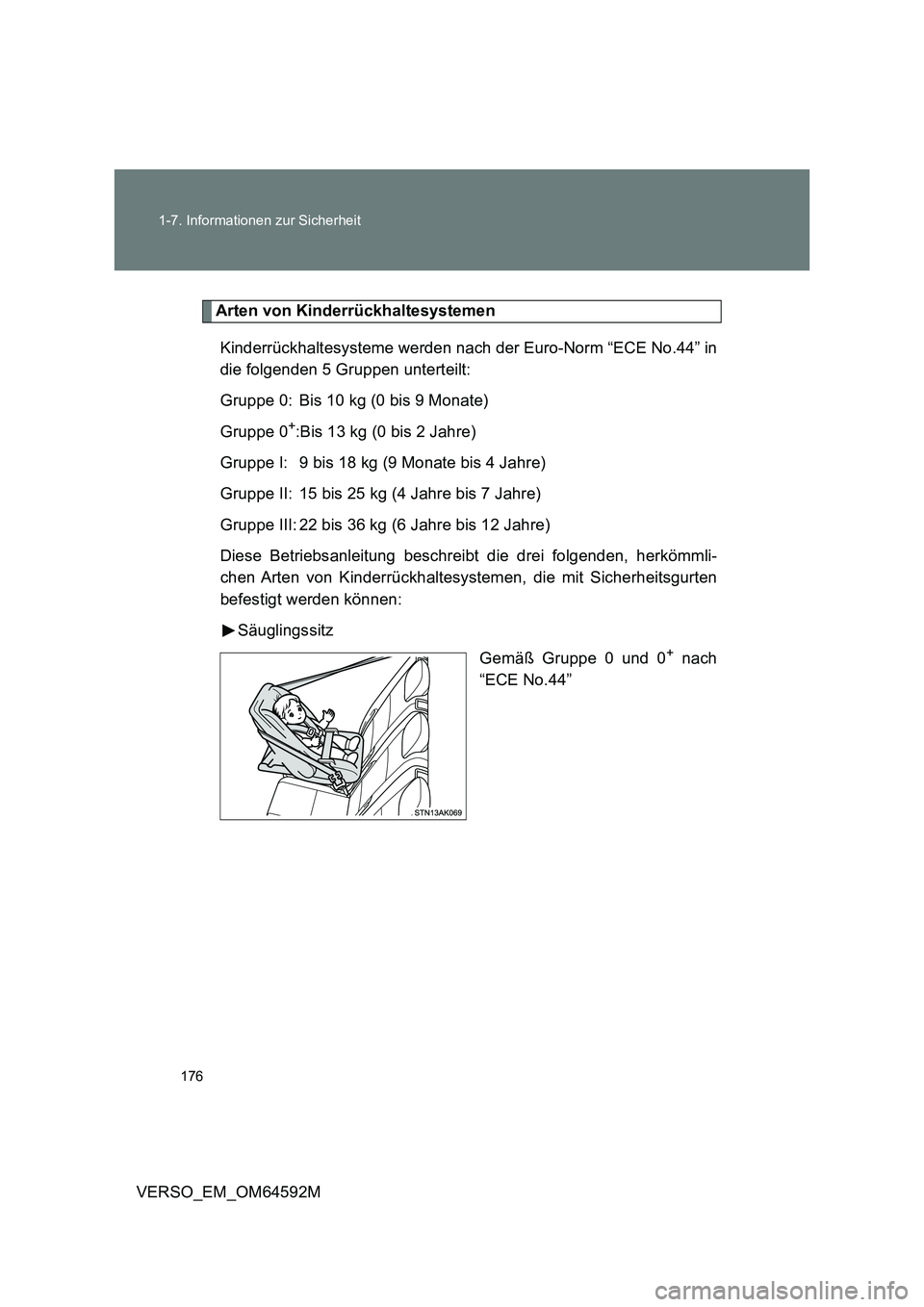

176
1-7. Informationen zur Sicherheit
VERSO_EM_OM64592M
Arten von Kinderrückhaltesystemen
Kinderrückhaltesysteme werden nach der Euro-Norm “ECE No.44” in
die folgenden 5 Gruppen unterteilt:
Gruppe 0: Bis 10 kg (0 bis 9 Monate)
Gruppe 0+:Bis 13 kg (0 bis 2 Jahre)
Gruppe I: 9 bis 18 kg (9 Monate bis 4 Jahre)
Gruppe II: 15 bis 25 kg (4 Jahre bis 7 Jahre)
Gruppe III: 22 bis 36 kg (6 Jahre bis 12 Jahre)
Diese Betriebsanleitung beschreibt die drei folgenden, herkömmli-
chen Arten von Kinderrückhaltesystemen, die mit Sicherheitsgurten
befestigt werden können:
Säuglingssitz
Gemäß Gruppe 0 und 0+ nach
“ECE No.44”

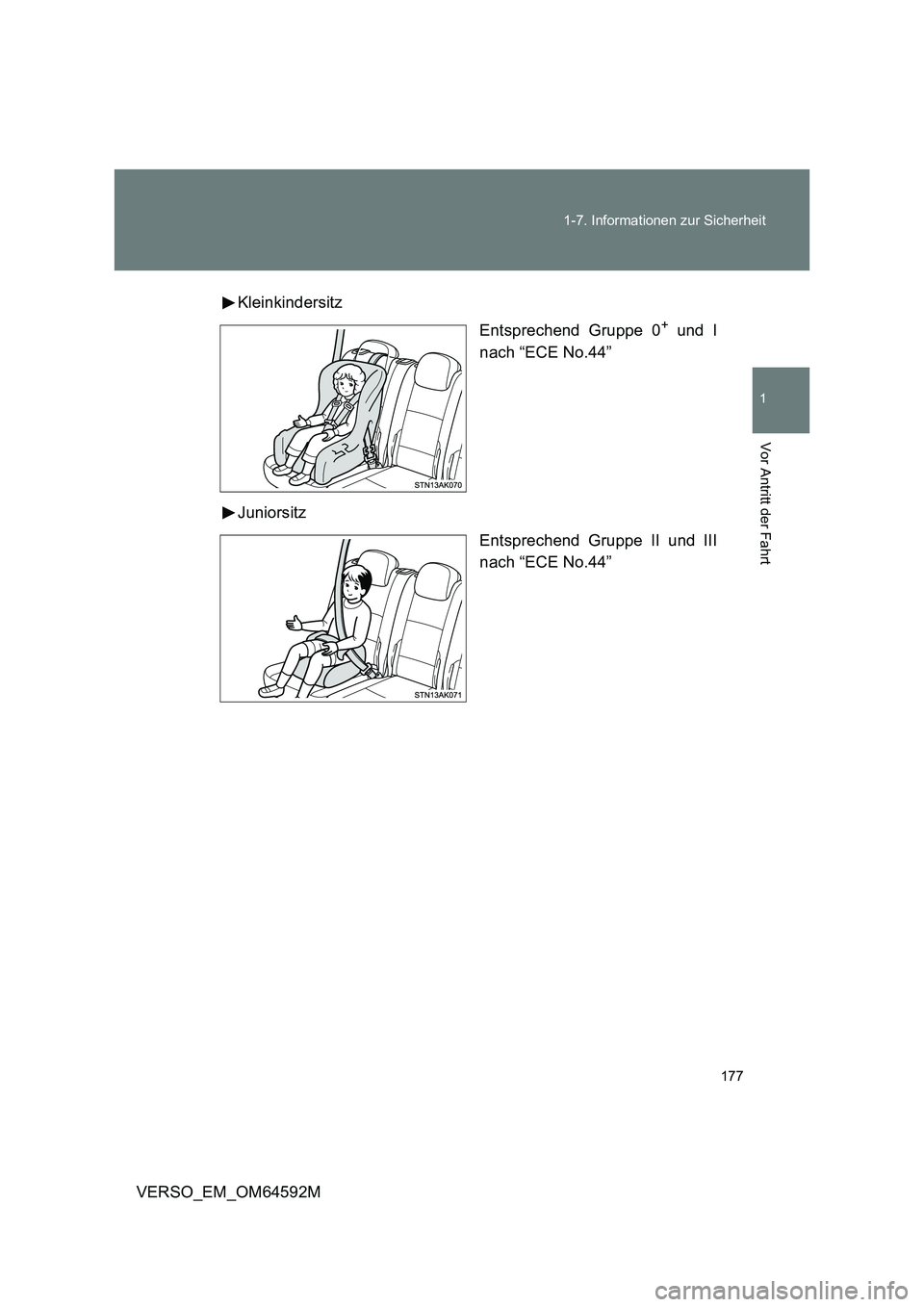

177
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
VERSO_EM_OM64592M
Kleinkindersitz
Entsprechend Gruppe 0+ und I
nach “ECE No.44”
Juniorsitz
Entsprechend Gruppe II und III
nach “ECE No.44”

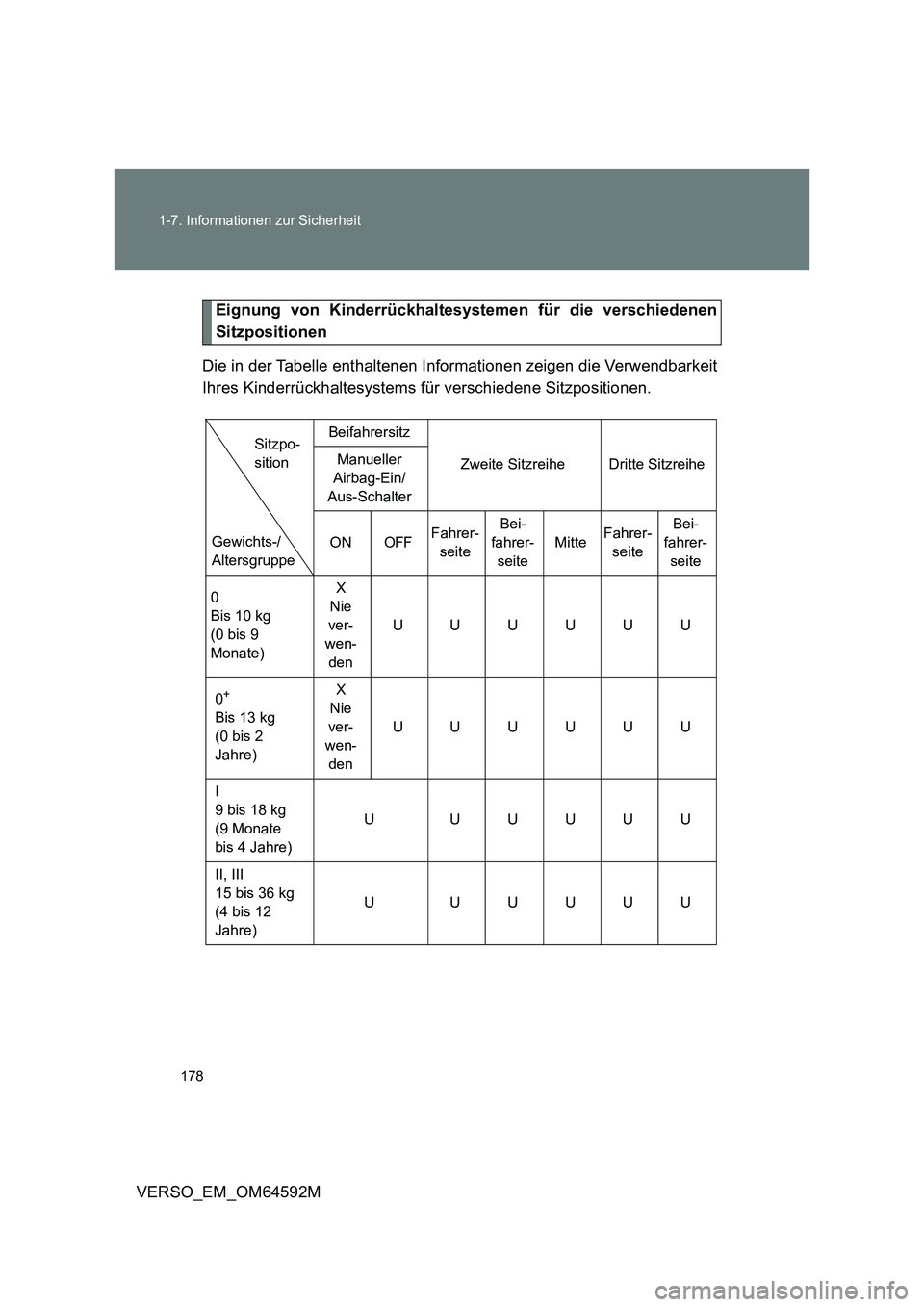

178
1-7. Informationen zur Sicherheit
VERSO_EM_OM64592M
Eignung von Kinderrückhaltesystemen für die verschiedenen
Sitzpositionen
Die in der Tabelle enthaltenen Informationen zeigen die Verwendbarkeit
Ihres Kinderrückhaltesystems für verschiedene Sitzpositionen.
Beifahrersitz
Zweite Sitzreihe Dritte Sitzreihe Manueller
Airbag-Ein/
Aus-Schalter
ONOFFFahrer-
seite
Bei-
fahrer-
seite
Mitte Fahrer-
seite
Bei-
fahrer-
seite
0
Bis 10 kg
(0 bis 9
Monate)
X
Nie
ver-
wen-
den
UUUUUU
0+
Bis 13 kg
(0 bis 2
Jahre)
X
Nie
ver-
wen-
den
UUUUUU
I
9 bis 18 kg
(9 Monate
bis 4 Jahre)
U UUUUU
II, III
15 bis 36 kg
(4 bis 12
Jahre)
U UUUUU
Gewichts-/
Altersgruppe
Sitzpo-
sition

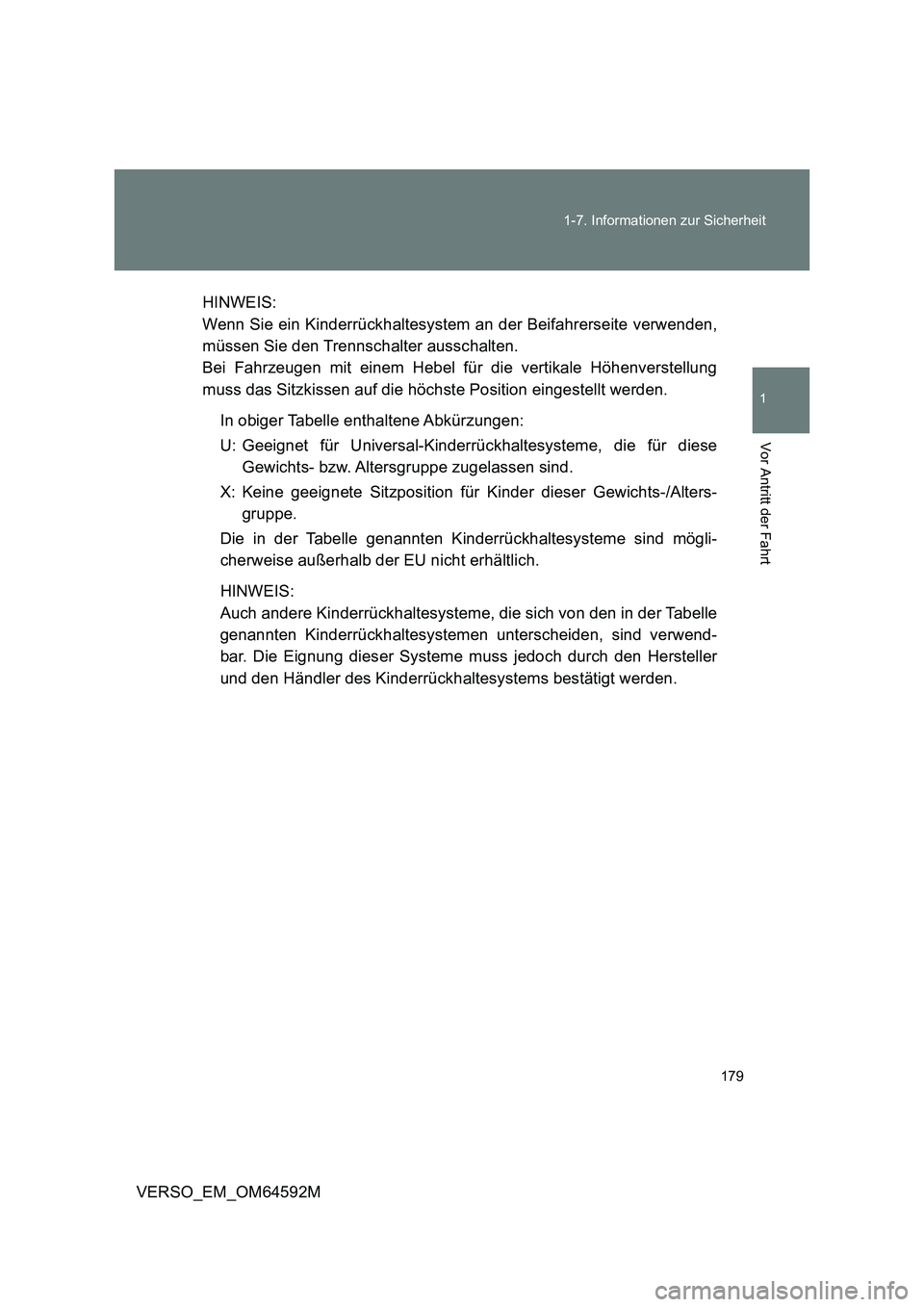

179
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
VERSO_EM_OM64592M
HINWEIS:
Wenn Sie ein Kinderrückhaltesystem an der Beifahrerseite verwenden,
müssen Sie den Trennschalter ausschalten.
Bei Fahrzeugen mit einem Hebel für die vertikale Höhenverstellung
muss das Sitzkissen auf die höchste Position eingestellt werden.
In obiger Tabelle enthaltene Abkürzungen:
U: Geeignet für Universal-Kinderrückhaltesysteme, die für diese
Gewichts- bzw. Altersgruppe zugelassen sind.
X: Keine geeignete Sitzposition für Kinder dieser Gewichts-/Alters-
gruppe.
Die in der Tabelle genannten Kinderrückhaltesysteme sind mögli-
cherweise außerhalb der EU nicht erhältlich.
HINWEIS:
Auch andere Kinderrückhaltesysteme, die sich von den in der Tabelle
genannten Kinderrückhaltesystemen unterscheiden, sind verwend-
bar. Die Eignung dieser Systeme muss jedoch durch den Hersteller
und den Händler des Kinderrückhaltesystems bestätigt werden.

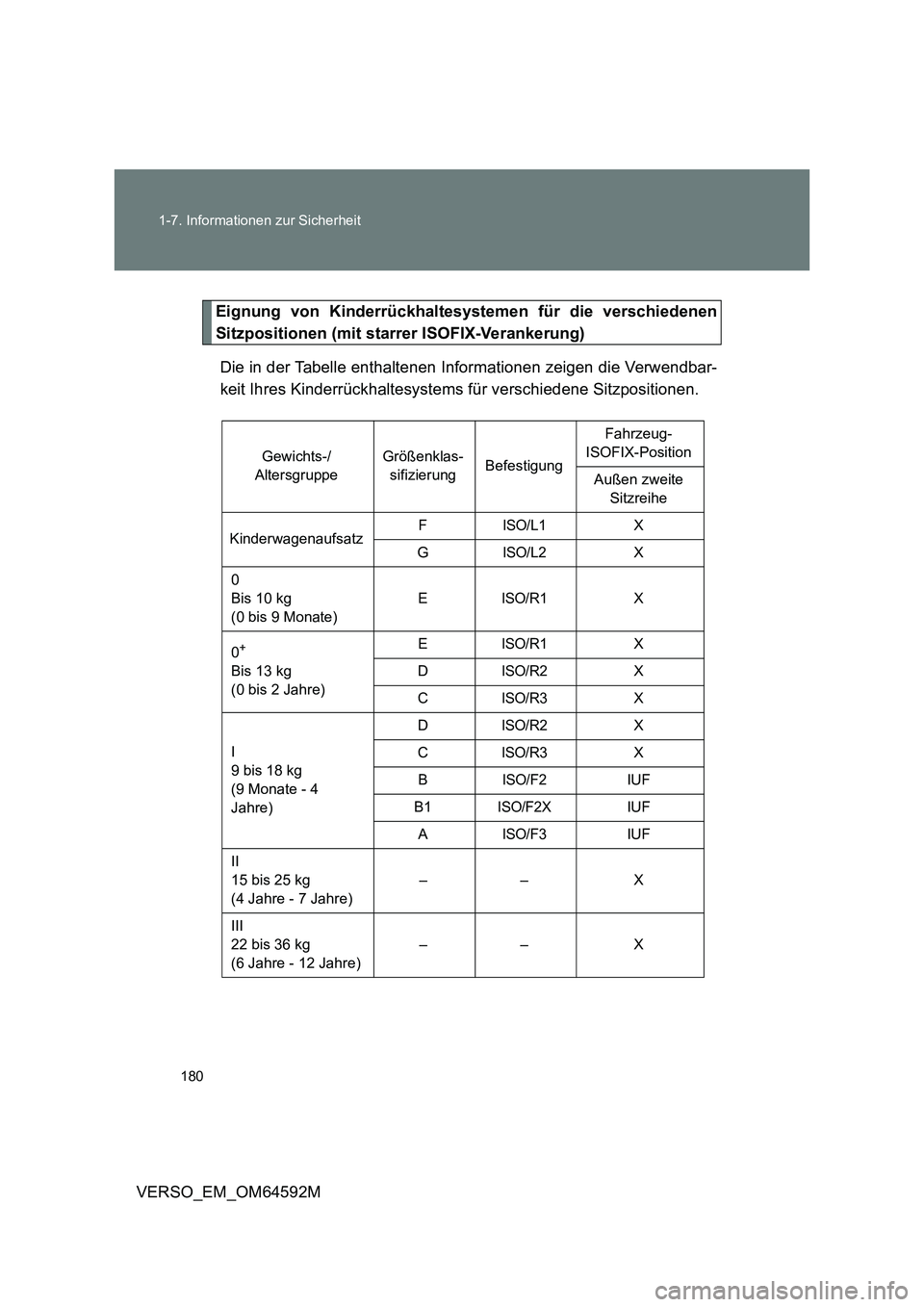

180
1-7. Informationen zur Sicherheit
VERSO_EM_OM64592M
Eignung von Kinderrückhaltesystemen für die verschiedenen
Sitzpositionen (mit starrer ISOFIX-Verankerung)
Die in der Tabelle enthaltenen Informationen zeigen die Verwendbar-
keit Ihres Kinderrückhaltesystems für verschiedene Sitzpositionen.
Gewichts-/
Altersgruppe
Größenklas-
sifizierung Befestigung
Fahrzeug-
ISOFIX-Position
Außen zweite
Sitzreihe
Kinderwagenaufsatz FISO/L1X
GISO/L2X
0
Bis 10 kg
(0 bis 9 Monate)
EISO/R1X
0+
Bis 13 kg
(0 bis 2 Jahre)
EISO/R1X
DISO/R2X
CISO/R3X
I
9 bis 18 kg
(9 Monate - 4
Jahre)
DISO/R2X
CISO/R3X
BISO/F2IUF
B1ISO/F2XIUF
AISO/F3IUF
II
15 bis 25 kg
(4 Jahre - 7 Jahre)
–– X
III
22 bis 36 kg
(6 Jahre - 12 Jahre)
–– X
