191
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
VERSO_EM_OM64592M

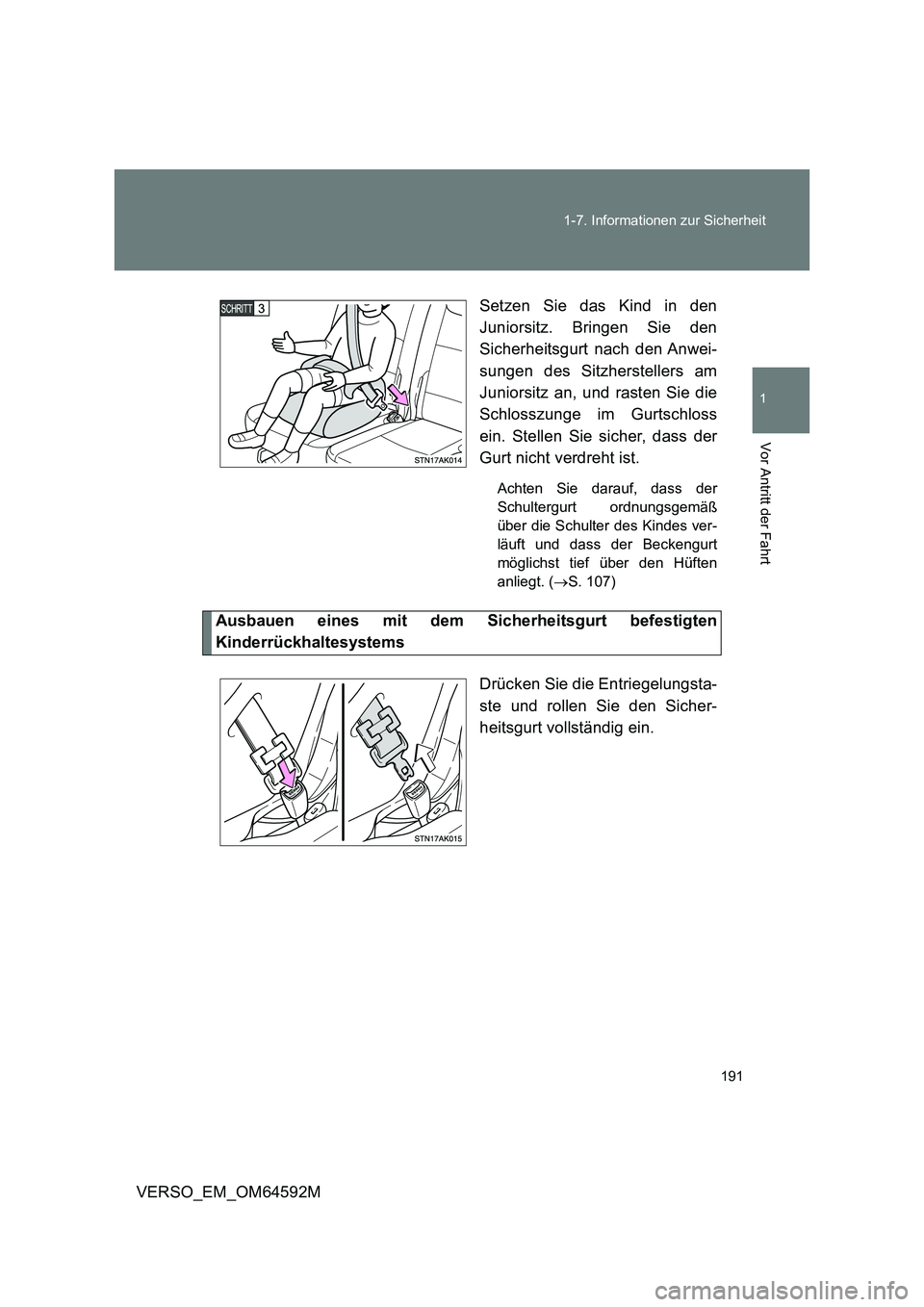

Setzen Sie das Kind in den
Juniorsitz. Bringen Sie den
Sicherheitsgurt nach den Anwei-
sungen des Sitzherstellers am
Juniorsitz an, und rasten Sie die
Schlosszunge im Gurtschloss
ein. Stellen Sie sicher, dass der
Gurt nicht verdreht ist.
Achten Sie darauf, dass der
Schultergurt ordnungsgemäß
über die Schulter des Kindes ver-
läuft und dass der Beckengurt
möglichst tief über den Hüften
anliegt. ( S. 107)
Ausbauen eines mit dem Sicherheitsgurt befestigten
Kinderrückhaltesystems
Drücken Sie die Entriegelungsta-
ste und rollen Sie den Sicher-
heitsgurt vollständig ein.

192
1-7. Informationen zur Sicherheit
VERSO_EM_OM64592M

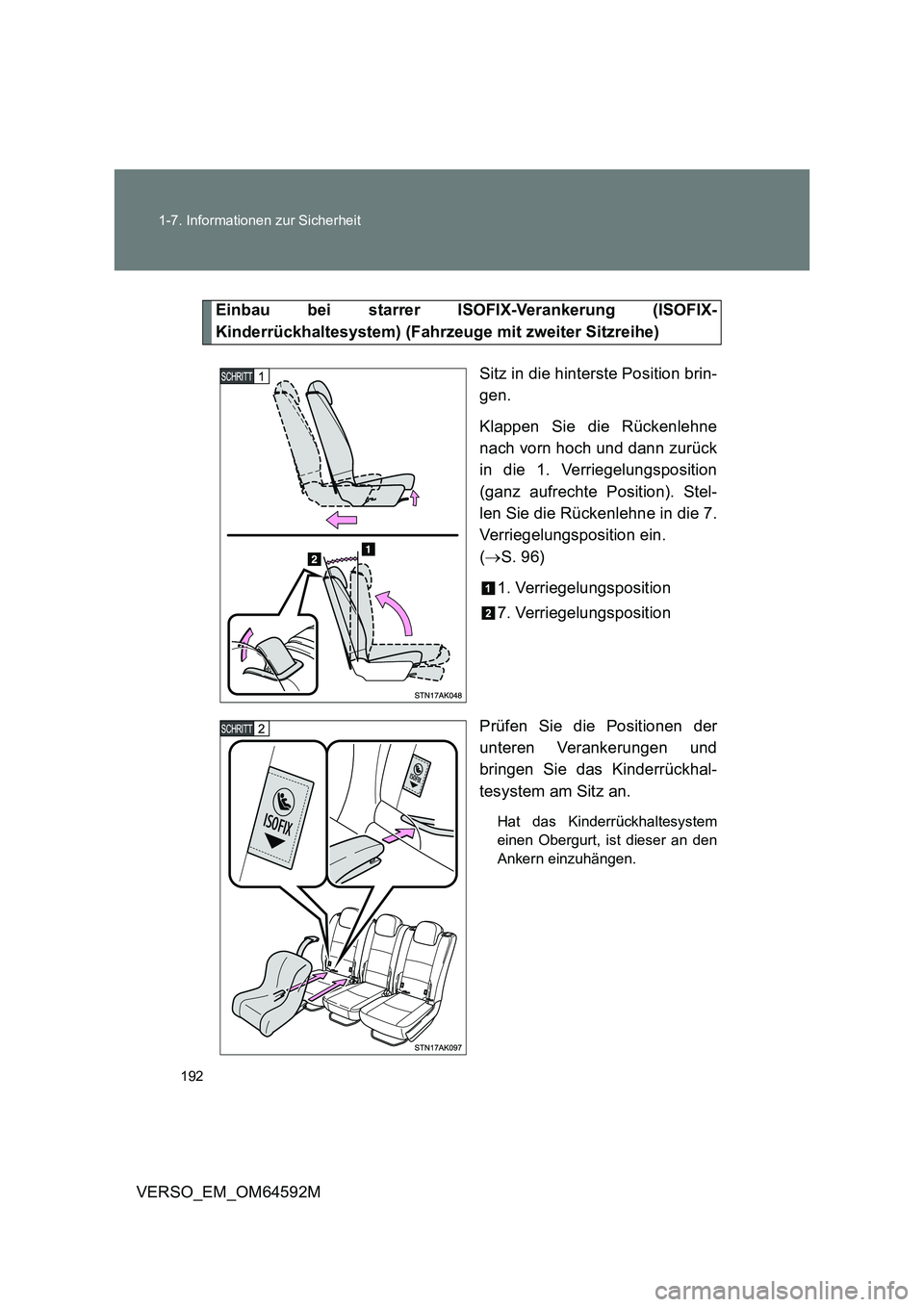

Einbau bei starrer ISOFIX-Verankerung (ISOFIX-
Kinderrückhaltesystem) (Fahrzeuge mit zweiter Sitzreihe)
Sitz in die hinterste Position brin-
gen.
Klappen Sie die Rückenlehne
nach vorn hoch und dann zurück
in die 1. Verriegelungsposition
(ganz aufrechte Position). Stel-
len Sie die Rückenlehne in die 7.
Verriegelungsposition ein.
( S. 96)
1. Verriegelungsposition
7. Verriegelungsposition
Prüfen Sie die Positionen der
unteren Verankerungen und
bringen Sie das Kinderrückhal-
tesystem am Sitz an.
Hat das Kinderrückhaltesystem
einen Obergurt, ist dieser an den
Ankern einzuhängen.

193
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
VERSO_EM_OM64592M

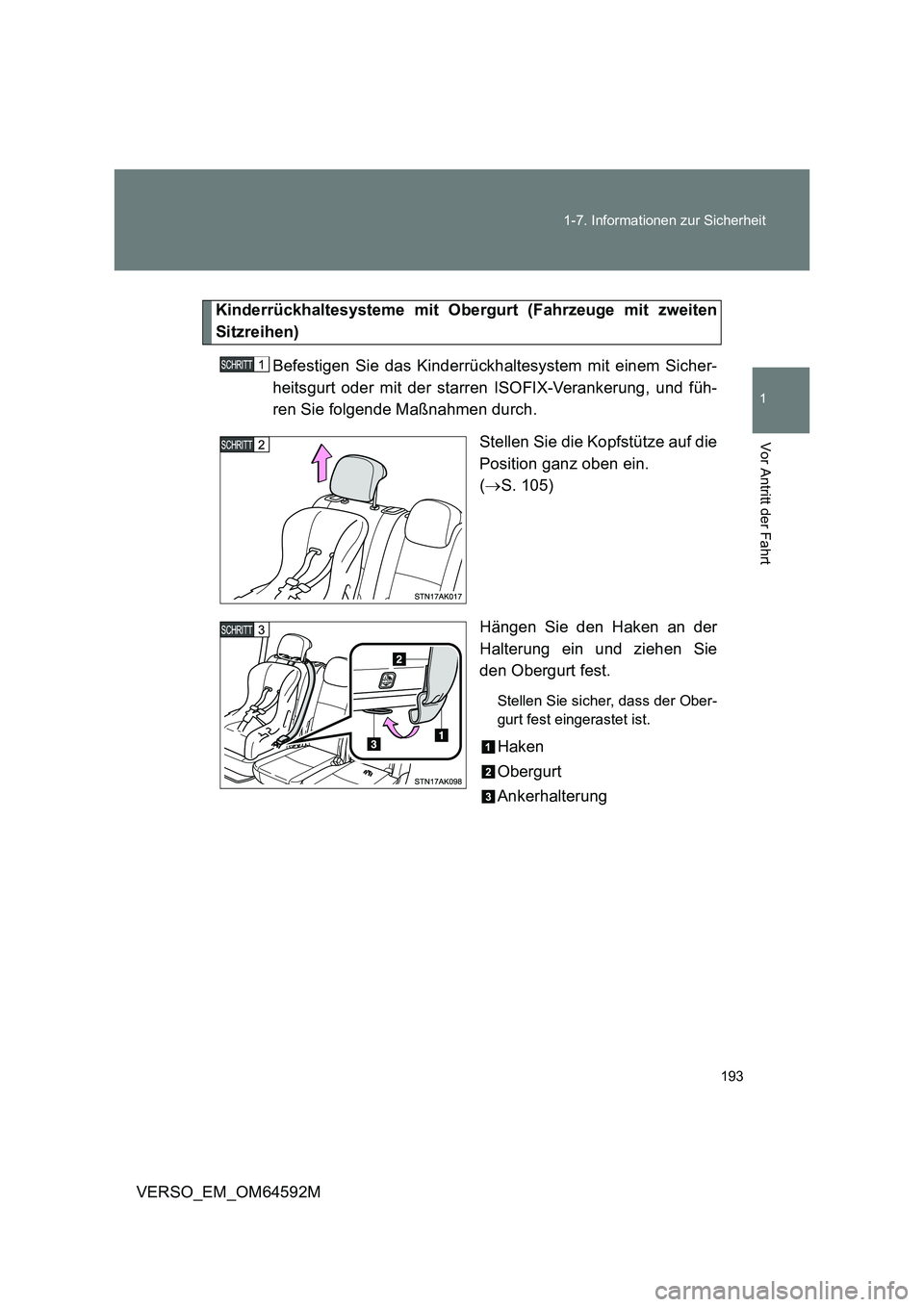

Kinderrückhaltesysteme mit Obergurt (Fahrzeuge mit zweiten
Sitzreihen)
Befestigen Sie das Kinderrückhaltesystem mit einem Sicher-
heitsgurt oder mit der starren ISOFIX-Verankerung, und füh-
ren Sie folgende Maßnahmen durch.
Stellen Sie die Kopfstütze auf die
Position ganz oben ein.
( S. 105)
Hängen Sie den Haken an der
Halterung ein und ziehen Sie
den Obergurt fest.
Stellen Sie sicher, dass der Ober-
gurt fest eingerastet ist.
Haken
Obergurt
Ankerhalterung

194
1-7. Informationen zur Sicherheit
VERSO_EM_OM64592M

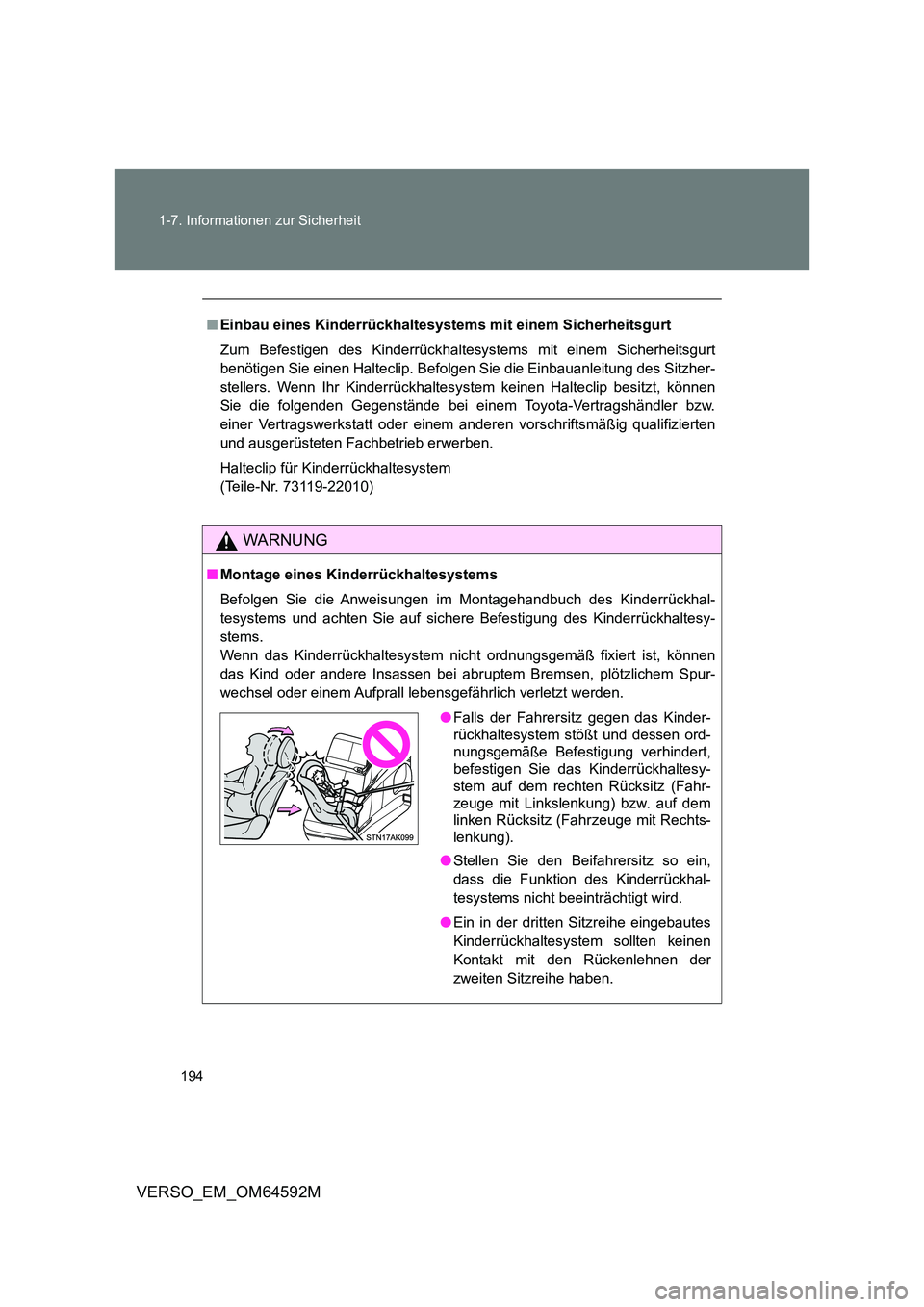

■ Einbau eines Kinderrückhaltesystems mit einem Sicherheitsgurt
Zum Befestigen des Kinderrückhaltesystems mit einem Sicherheitsgurt
benötigen Sie einen Halteclip. Befolgen Sie die Einbauanleitung des Sitzher-
stellers. Wenn Ihr Kinderrückhaltesystem keinen Halteclip besitzt, können
Sie die folgenden Gegenstände bei einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb erwerben.
Halteclip für Kinderrückhaltesystem
(Teile-Nr. 73119-22010)
WARNUNG
■ Montage eines Kinderrückhaltesystems
Befolgen Sie die Anweisungen im Montagehandbuch des Kinderrückhal-
tesystems und achten Sie auf sichere Befestigung des Kinderrückhaltesy-
stems.
Wenn das Kinderrückhaltesystem nicht ordnungsgemäß fixiert ist, können
das Kind oder andere Insassen bei abrupt em Bremsen, plötzlichem Spur-
wechsel oder einem Aufprall lebensgefährlich verletzt werden.
● Falls der Fahrersitz gegen das Kinder-
rückhaltesystem stößt und dessen ord-
nungsgemäße Befestigung verhindert,
befestigen Sie das Kinderrückhaltesy-
stem auf dem rechten Rücksitz (Fahr-
zeuge mit Linkslenkung) bzw. auf dem
linken Rücksitz (Fahrzeuge mit Rechts-
lenkung).
● Stellen Sie den Beifahrersitz so ein,
dass die Funktion des Kinderrückhal-
tesystems nicht beeinträchtigt wird.
● Ein in der dritten Sitzreihe eingebautes
Kinderrückhaltesystem sollten keinen
Kontakt mit den Rückenlehnen der
zweiten Sitzreihe haben.

195
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
VERSO_EM_OM64592M
WARNUNG
■ Montage eines Kinderrückhaltesystems
●Bei Verwendung eines nach vorn
gerichteten Kinder- oder Juniorsitzes
auf dem Beifahrersitz muss der Sitz
immer ganz nach hinten geschoben
werden.
Wird dies nicht beachtet, kann es zu
lebensgefährlichen Verletzungen kom-
men, falls die Airbags auslösen (aufge-
blasen werden).
● Bei der Montage eines Kinderrückhal-
tesystems auf dem Rücksitz stellen Sie
die Sitzkissen daneben auf die gleiche
Position ein (zweite Sitzreihe) und rich-
ten Sie die Rückenlehnen im gleichen
Winkel aus. Ansonsten kann das Kin-
derrückhaltesystem nicht sicher zurück-
gehalten werden; dies kann bei einem
abrupten Bremsen, plötzlichen Aus-
weichmanövern oder einem Unfall zu
lebensgefährlichen oder tödlichen Ver-
letzungen führen.
Gleicher Winkel
Gleiche Position (zweite Sitzreihe)

196
1-7. Informationen zur Sicherheit
VERSO_EM_OM64592M

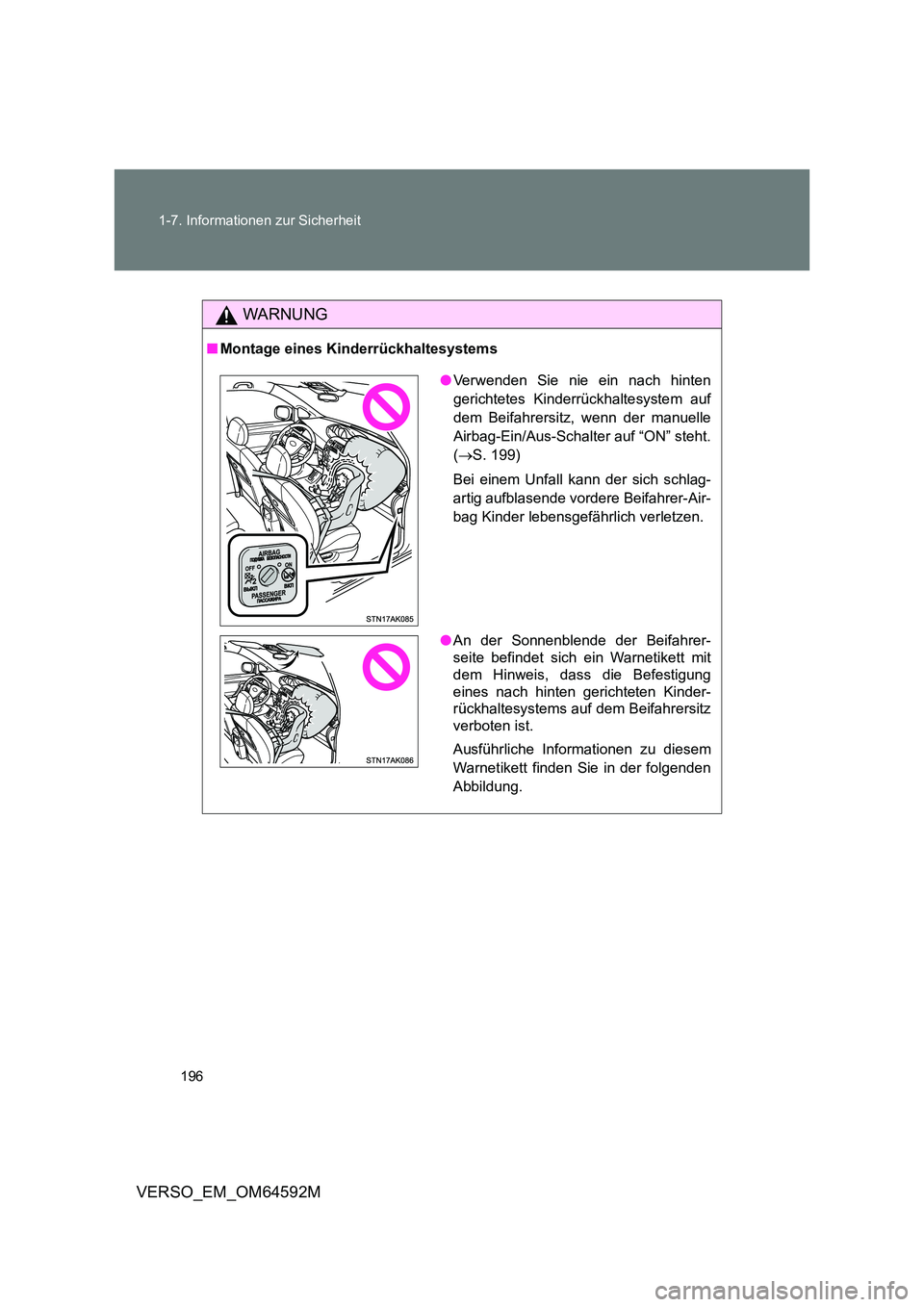

WARNUNG
■ Montage eines Kinderrückhaltesystems
●Verwenden Sie nie ein nach hinten
gerichtetes Kinderrückhaltesystem auf
dem Beifahrersitz, wenn der manuelle
Airbag-Ein/Aus-Schalter auf “ON” steht.
( S. 199)
Bei einem Unfall kann der sich schlag-
artig aufblasende vor dere Beifahrer-Air-
bag Kinder lebensgefährlich verletzen.
● An der Sonnenblende der Beifahrer-
seite befindet sich ein Warnetikett mit
dem Hinweis, dass die Befestigung
eines nach hinten gerichteten Kinder-
rückhaltesystems auf dem Beifahrersitz
verboten ist.
Ausführliche Informationen zu diesem
Warnetikett finden Sie in der folgenden
Abbildung.

197
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
VERSO_EM_OM64592M

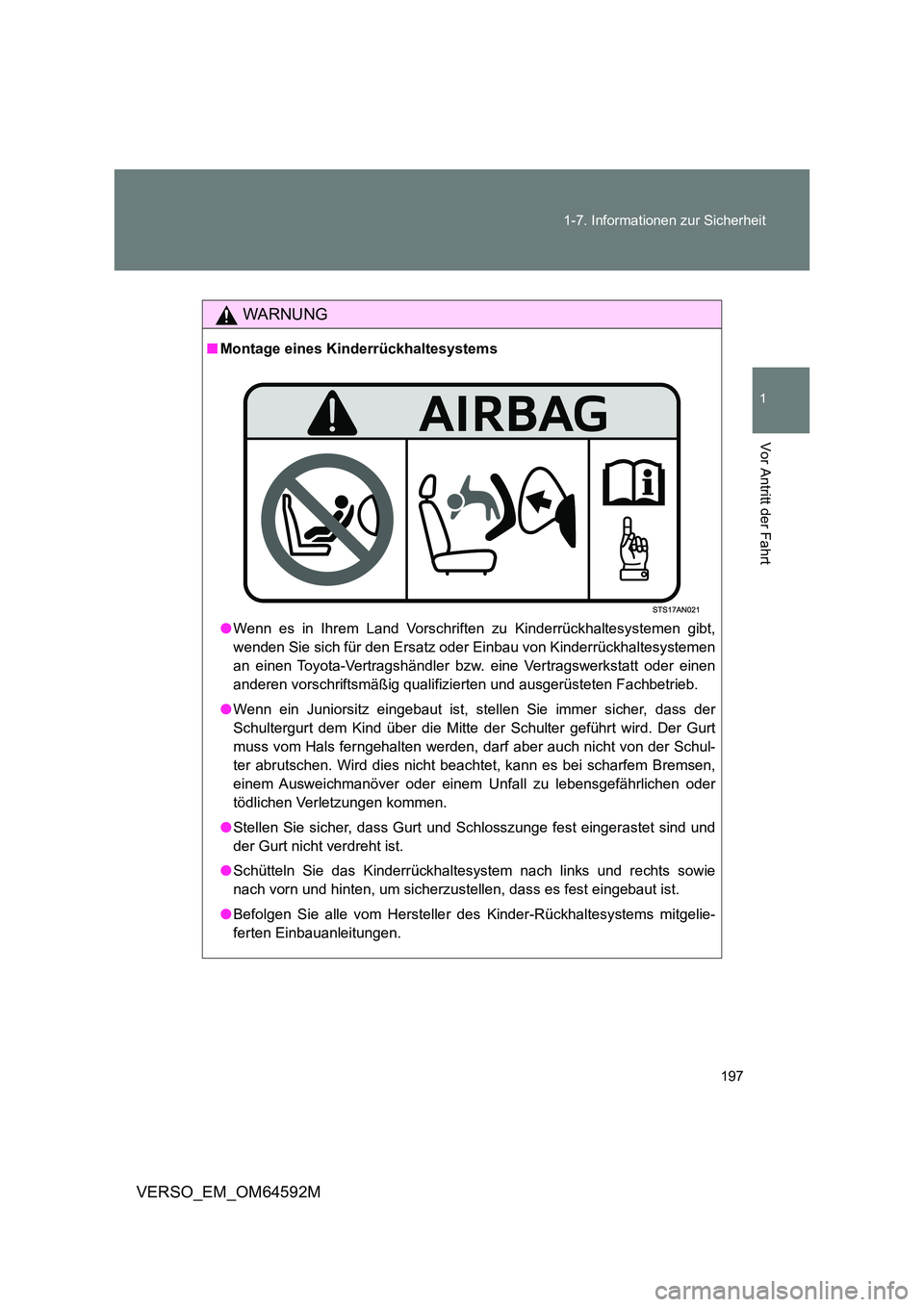

WARNUNG
■ Montage eines Kinderrückhaltesystems
● Wenn es in Ihrem Land Vorschriften zu Kinderrückhaltesystemen gibt,
wenden Sie sich für den Ersatz oder Einbau von Kinderrückhaltesystemen
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Wenn ein Juniorsitz eingebaut ist, stellen Sie immer sicher, dass der
Schultergurt dem Kind über die Mitte der Schulter geführt wird. Der Gurt
muss vom Hals ferngehalten werden, darf aber auch nicht von der Schul-
ter abrutschen. Wird dies nicht beachtet, kann es bei scharfem Bremsen,
einem Ausweichmanöver oder einem Unfall zu lebensgefährlichen oder
tödlichen Verletzungen kommen.
● Stellen Sie sicher, dass Gurt und Schlosszunge fest eingerastet sind und
der Gurt nicht verdreht ist.
● Schütteln Sie das Kinderrückhaltesystem nach links und rechts sowie
nach vorn und hinten, um sicherzustellen, dass es fest eingebaut ist.
● Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgelie-
ferten Einbauanleitungen.

198
1-7. Informationen zur Sicherheit
VERSO_EM_OM64592M

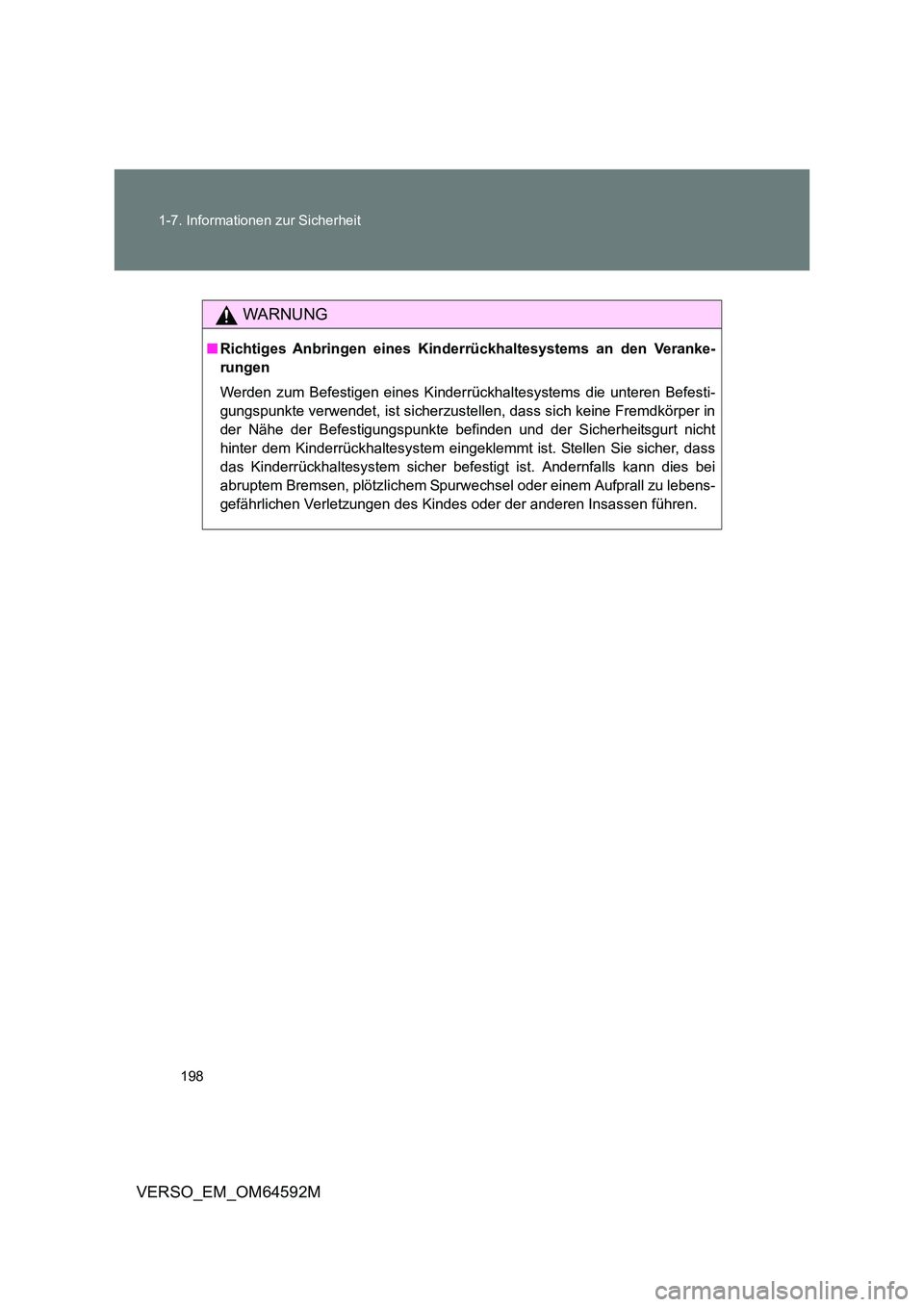

WARNUNG
■ Richtiges Anbringen eines Kinderrückhaltesystems an den Veranke-
rungen
Werden zum Befestigen eines Kinderrückhaltesystems die unteren Befesti-
gungspunkte verwendet, ist sicherzustellen, dass sich keine Fremdkörper in
der Nähe der Befestigungspunkte befi nden und der Sicherheitsgurt nicht
hinter dem Kinderrückhaltesystem eingeklemmt ist. Stellen Sie sicher, dass
das Kinderrückhaltesystem sicher befestigt ist. Andernfalls kann dies bei
abruptem Bremsen, plötzlichem Spurwechsel oder einem Aufprall zu lebens-
gefährlichen Verletzungen des Kindes oder der anderen Insassen führen.

199
1
1-7. Informationen zur Sicherheit
Vor Antritt der Fahrt
VERSO_EM_OM64592M

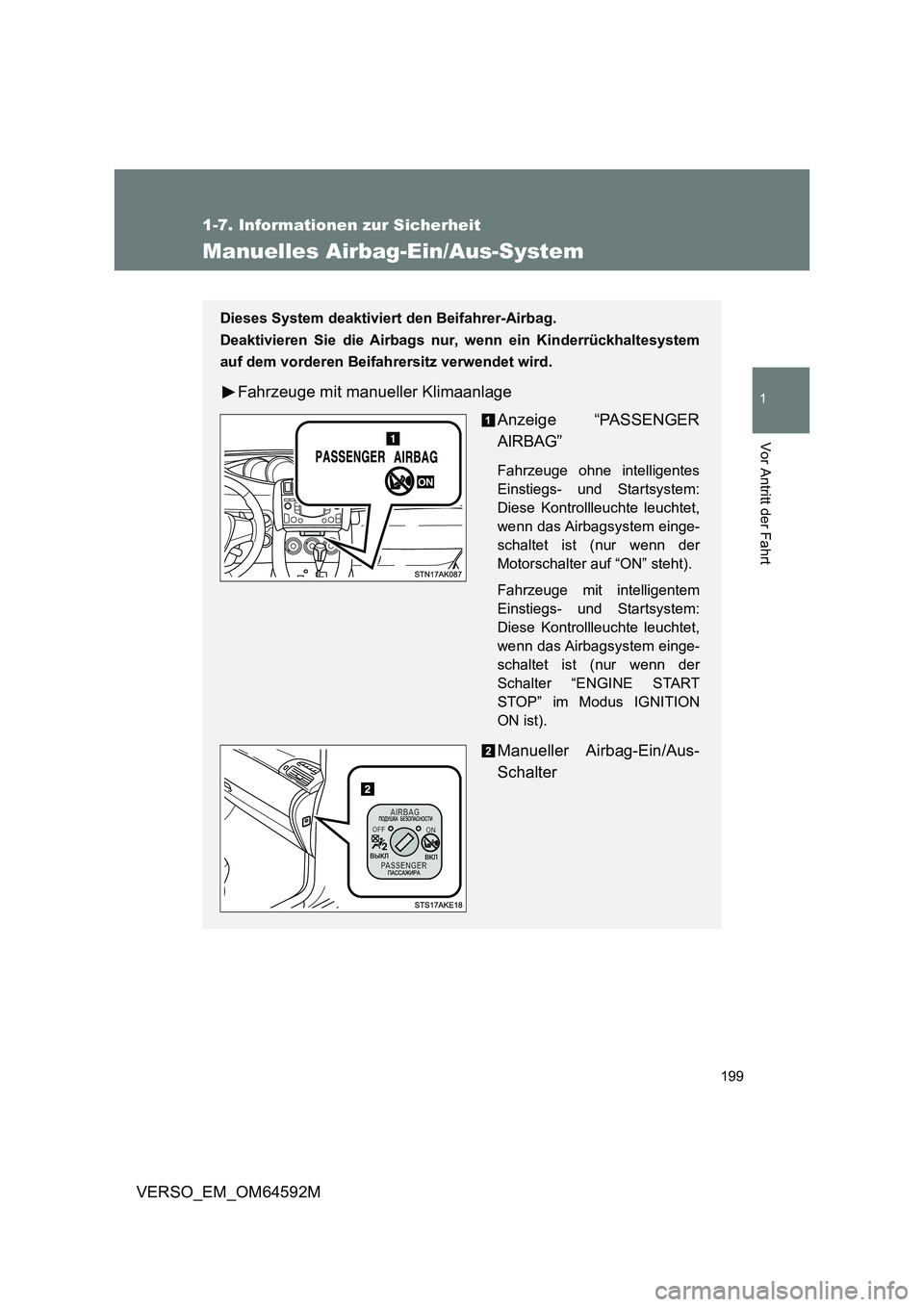

Manuelles Airbag-Ein/Aus-System
Dieses System deaktiviert den Beifahrer-Airbag.
Deaktivieren Sie die Airbags nur, wenn ein Kinderrückhaltesystem
auf dem vorderen Beifahrersitz verwendet wird.
Fahrzeuge mit manueller Klimaanlage
Anzeige “PASSENGER
AIRBAG”
Fahrzeuge ohne intelligentes
Einstiegs- und Startsystem:
Diese Kontrollleuchte leuchtet,
wenn das Airbagsystem einge-
schaltet ist (nur wenn der
Motorschalter auf “ON” steht).
Fahrzeuge mit intelligentem
Einstiegs- und Startsystem:
Diese Kontrollleuchte leuchtet,
wenn das Airbagsystem einge-
schaltet ist (nur wenn der
Schalter “ENGINE START
STOP” im Modus IGNITION
ON ist).
Manueller Airbag-Ein/Aus-
Schalter

200
1-7. Informationen zur Sicherheit
VERSO_EM_OM64592M

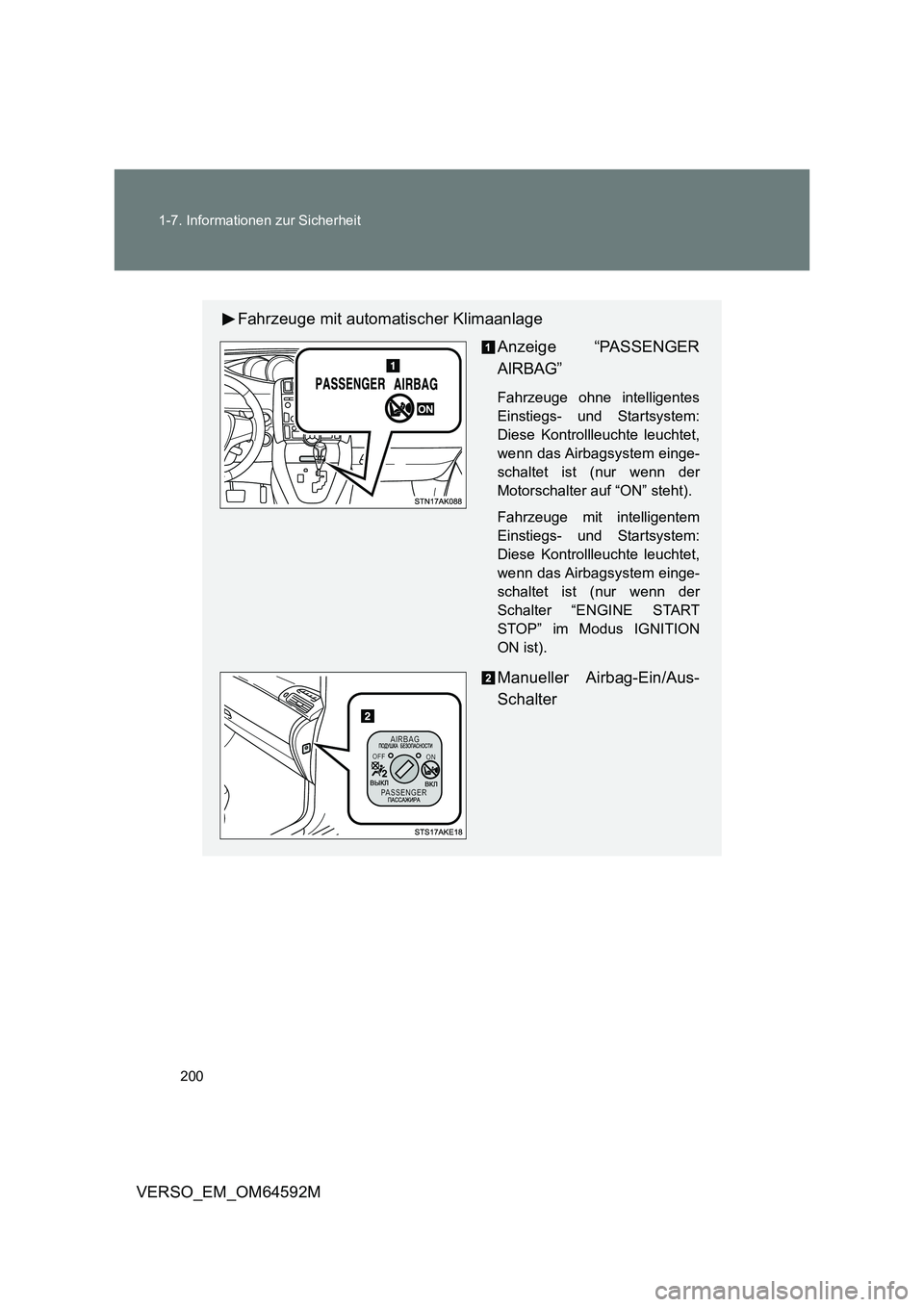

Fahrzeuge mit automatischer Klimaanlage
Anzeige “PASSENGER
AIRBAG”
Fahrzeuge ohne intelligentes
Einstiegs- und Startsystem:
Diese Kontrollleuchte leuchtet,
wenn das Airbagsystem einge-
schaltet ist (nur wenn der
Motorschalter auf “ON” steht).
Fahrzeuge mit intelligentem
Einstiegs- und Startsystem:
Diese Kontrollleuchte leuchtet,
wenn das Airbagsystem einge-
schaltet ist (nur wenn der
Schalter “ENGINE START
STOP” im Modus IGNITION
ON ist).
Manueller Airbag-Ein/Aus-
Schalter
