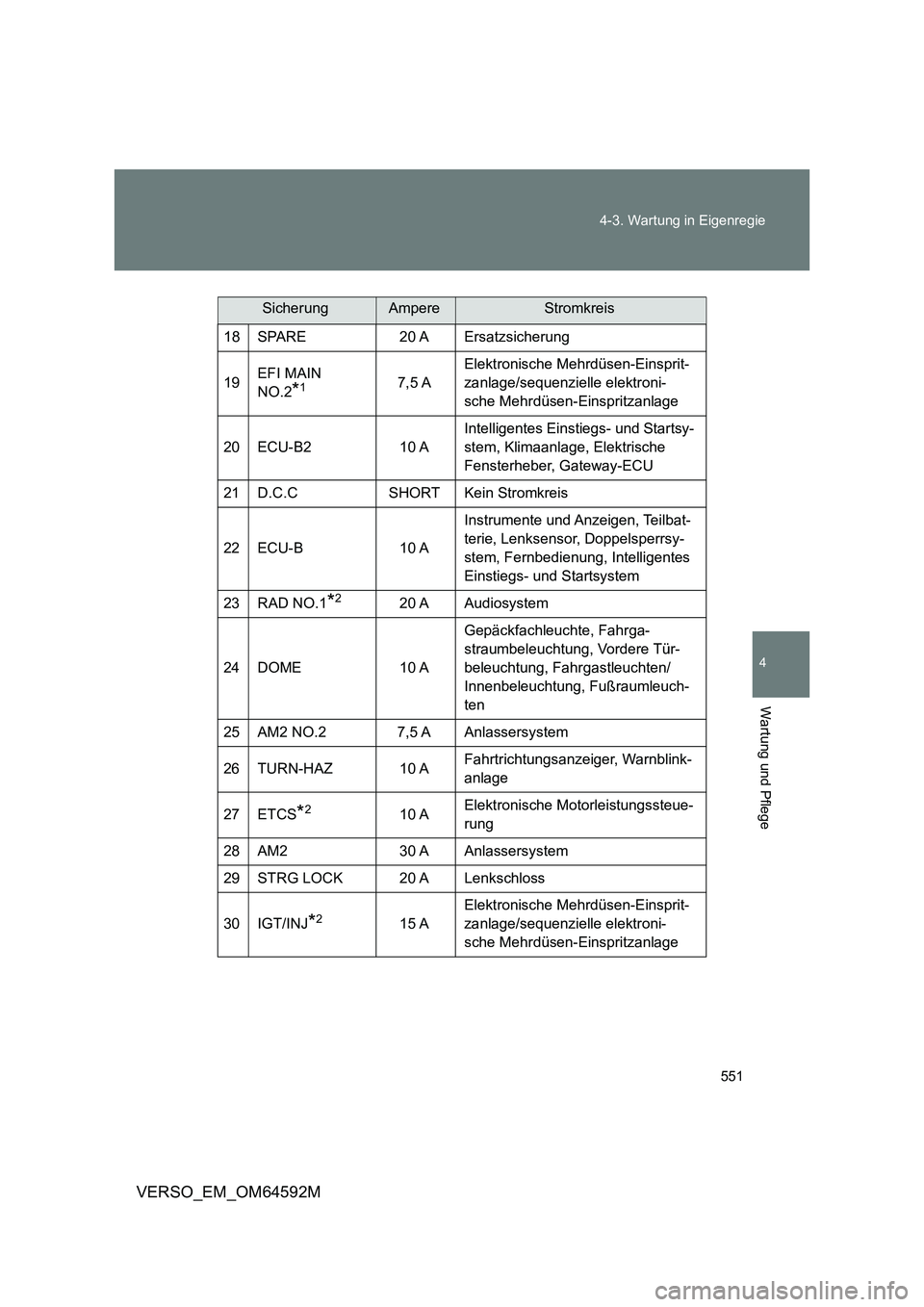

551
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M
18 SPARE 20 A Ersatzsicherung
19 EFI MAIN
NO.2*17,5 A
Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
20 ECU-B2 10 A
Intelligentes Einstiegs- und Startsy-
stem, Klimaanlage, Elektrische
Fensterheber, Gateway-ECU
21 D.C.C SHORT Kein Stromkreis
22 ECU-B 10 A
Instrumente und Anzeigen, Teilbat-
terie, Lenksensor, Doppelsperrsy-
stem, Fernbedienung, Intelligentes
Einstiegs- und Startsystem
23 RAD NO.1*220 A Audiosystem
24 DOME 10 A
Gepäckfachleuchte, Fahrga-
straumbeleuchtung, Vordere Tür-
beleuchtung, Fahrgastleuchten/
Innenbeleuchtung, Fußraumleuch-
ten
25 AM2 NO.2 7,5 A Anlassersystem
26 TURN-HAZ 10 A Fahrtrichtungsanzeiger, Warnblink-
anlage
27 ETCS*210 A Elektronische Motorleistungssteue-
rung
28 AM2 30 A Anlassersystem
29 STRG LOCK 20 A Lenkschloss
30 IGT/INJ*215 A
Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
SicherungAmpereStromkreis

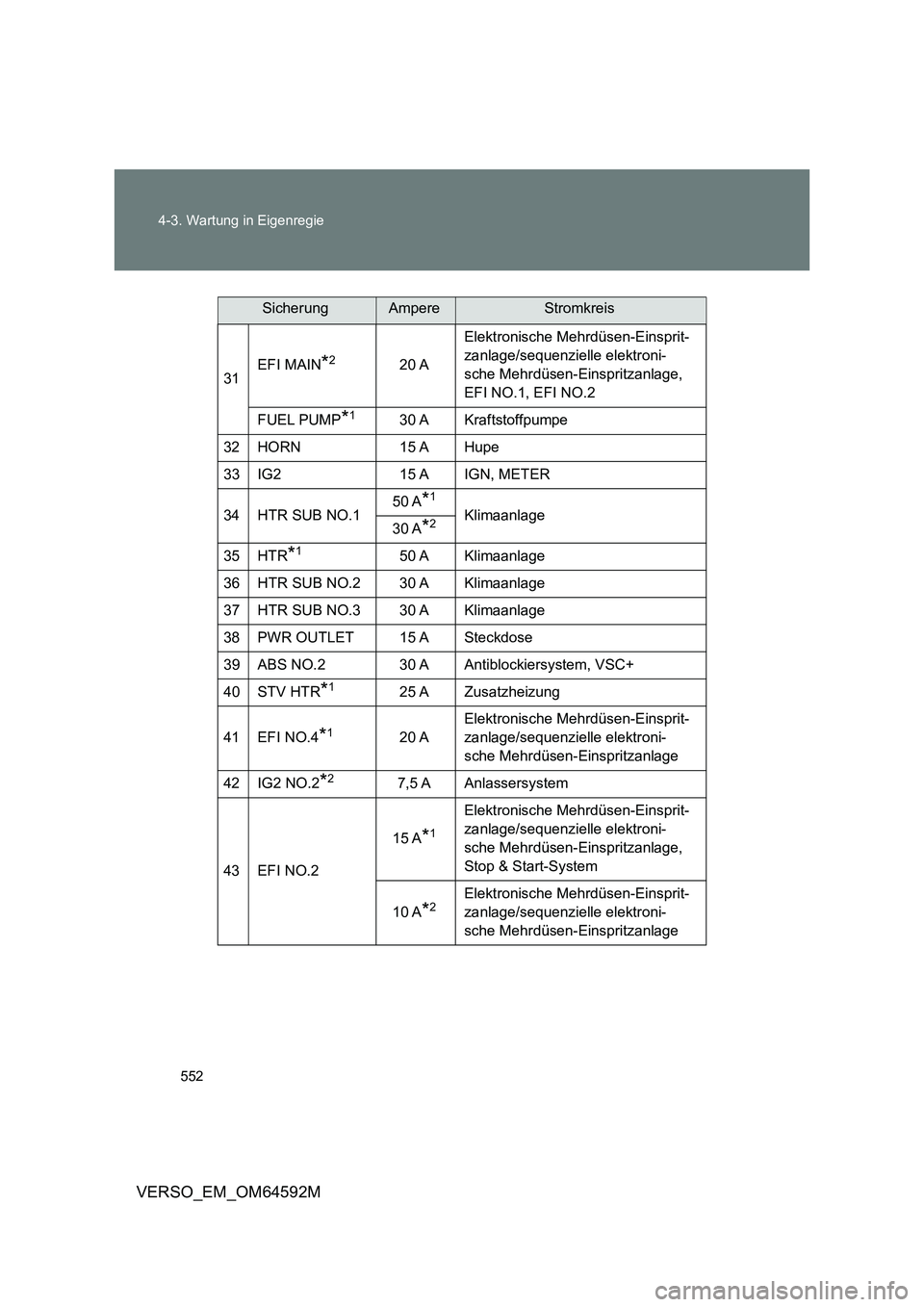

552
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M
31 EFI MAIN*220 A
Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage,
EFI NO.1, EFI NO.2
FUEL PUMP*130 A Kraftstoffpumpe
32 HORN 15 A Hupe
33 IG2 15 A IGN, METER
34 HTR SUB NO.1 50 A*1
Klimaanlage 30 A*2
35 HTR*150 A Klimaanlage
36 HTR SUB NO.2 30 A Klimaanlage
37 HTR SUB NO.3 30 A Klimaanlage
38PWR OUTLET15 ASteckdose
39 ABS NO.2 30 A Antiblockiersystem, VSC+
40 STV HTR*125 A Zusatzheizung
41 EFI NO.4*120 A
Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
42 IG2 NO.2*27,5 A Anlassersystem
43 EFI NO.2
15 A*1
Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage,
Stop & Start-System
10 A*2Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
SicherungAmpereStromkreis

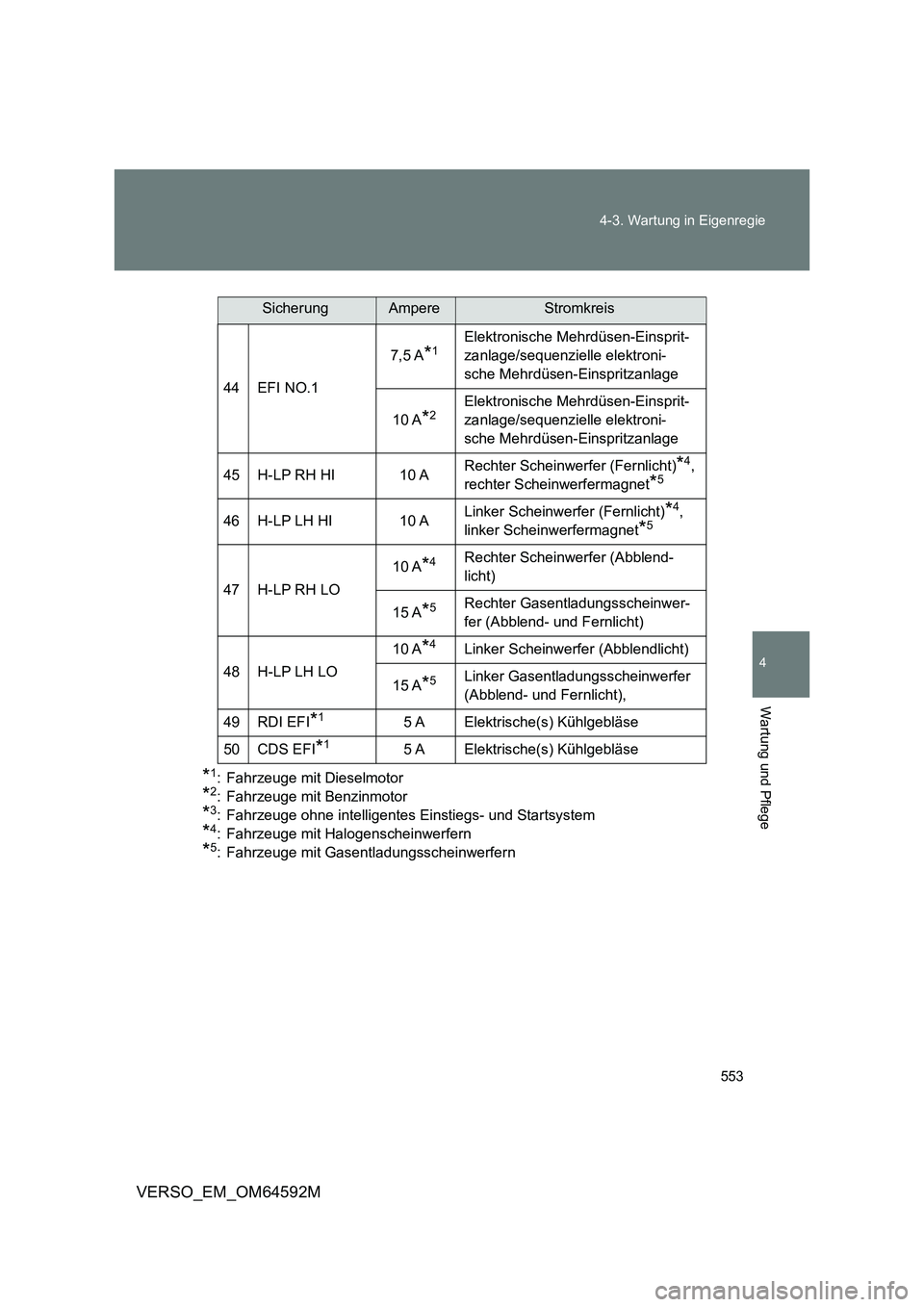

553
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M
*1: Fahrzeuge mit Dieselmotor
*2: Fahrzeuge mit Benzinmotor
*3: Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
*4: Fahrzeuge mit Halogenscheinwerfern
*5: Fahrzeuge mit Gasentladungsscheinwerfern
44 EFI NO.1
7,5 A*1Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
10 A*2Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
45 H-LP RH HI 10 A Rechter Scheinwerfer (Fernlicht)*4,
rechter Scheinwerfermagnet*5
46 H-LP LH HI 10 A Linker Scheinwerfer (Fernlicht)*4,
linker Scheinwerfermagnet*5
47 H-LP RH LO
10 A*4Rechter Scheinwerfer (Abblend-
licht)
15 A*5Rechter Gasentladungsscheinwer-
fer (Abblend- und Fernlicht)
48 H-LP LH LO
10 A*4Linker Scheinwerfer (Abblendlicht)
15 A*5Linker Gasentladungsscheinwerfer
(Abblend- und Fernlicht),
49 RDI EFI*15 A Elektrische(s) Kühlgebläse
50 CDS EFI*15 A Elektrische(s) Kühlgebläse
SicherungAmpereStromkreis

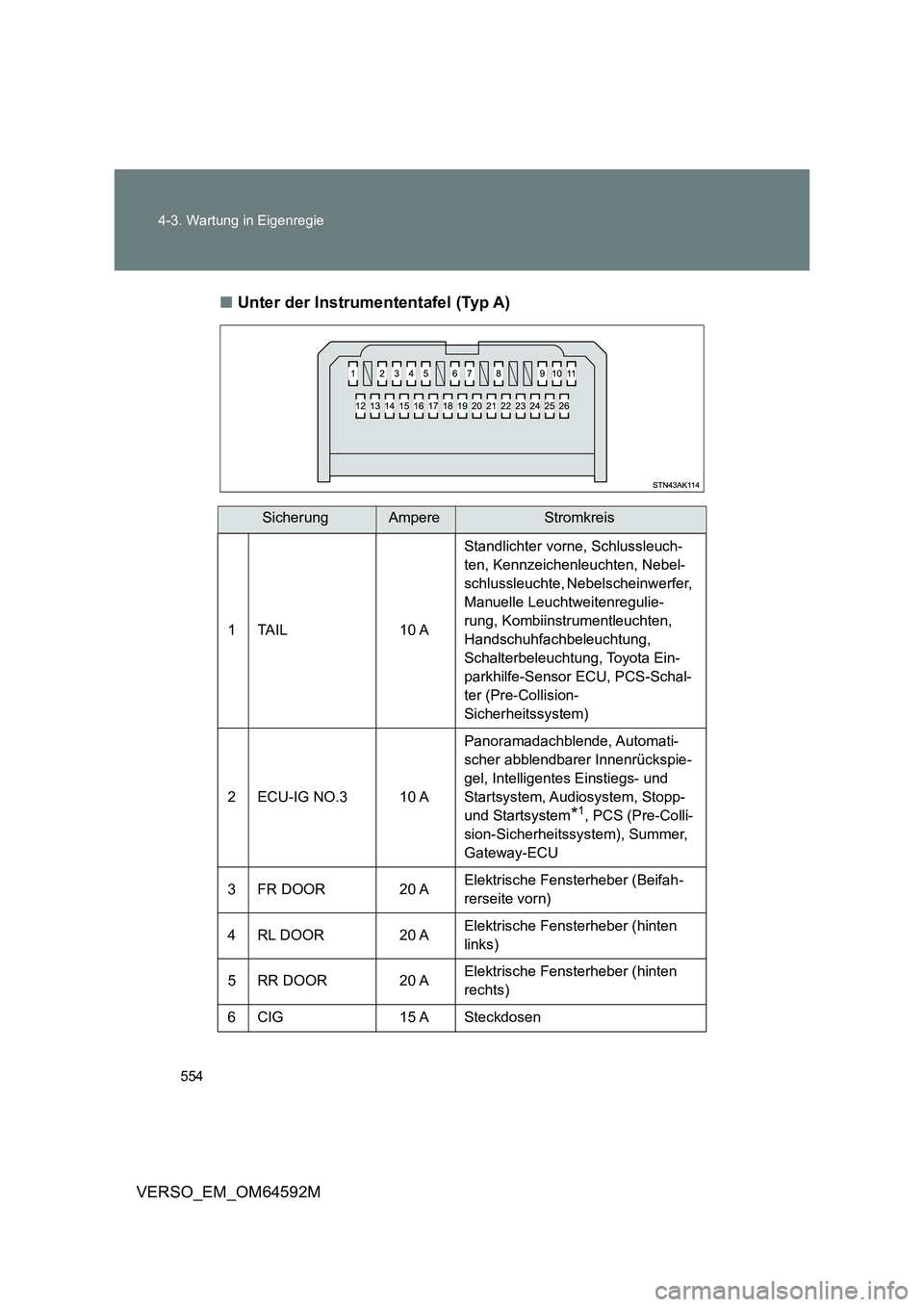

554
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M
■ Unter der Instrumententafel (Typ A)
SicherungAmpereStromkreis
1 TAIL 10 A
Standlichter vorne, Schlussleuch-
ten, Kennzeichenleuchten, Nebel-
schlussleuchte, Nebelscheinwerfer,
Manuelle Leuchtweitenregulie-
rung, Kombiinstrumentleuchten,
Handschuhfachbeleuchtung,
Schalterbeleuchtung, Toyota Ein-
parkhilfe-Sensor ECU, PCS-Schal-
ter (Pre-Collision-
Sicherheitssystem)
2 ECU-IG NO.3 10 A
Panoramadachblende, Automati-
scher abblendbarer Innenrückspie-
gel, Intelligentes Einstiegs- und
Startsystem, Audiosystem, Stopp-
und Startsystem*1, PCS (Pre-Colli-
sion-Sicherheitssystem), Summer,
Gateway-ECU
3 FR DOOR 20 A Elektrische Fensterheber (Beifah-
rerseite vorn)
4 RL DOOR 20 A Elektrische Fensterheber (hinten
links)
5 RR DOOR 20 A Elektrische Fensterheber (hinten
rechts)
6 CIG 15 A Steckdosen

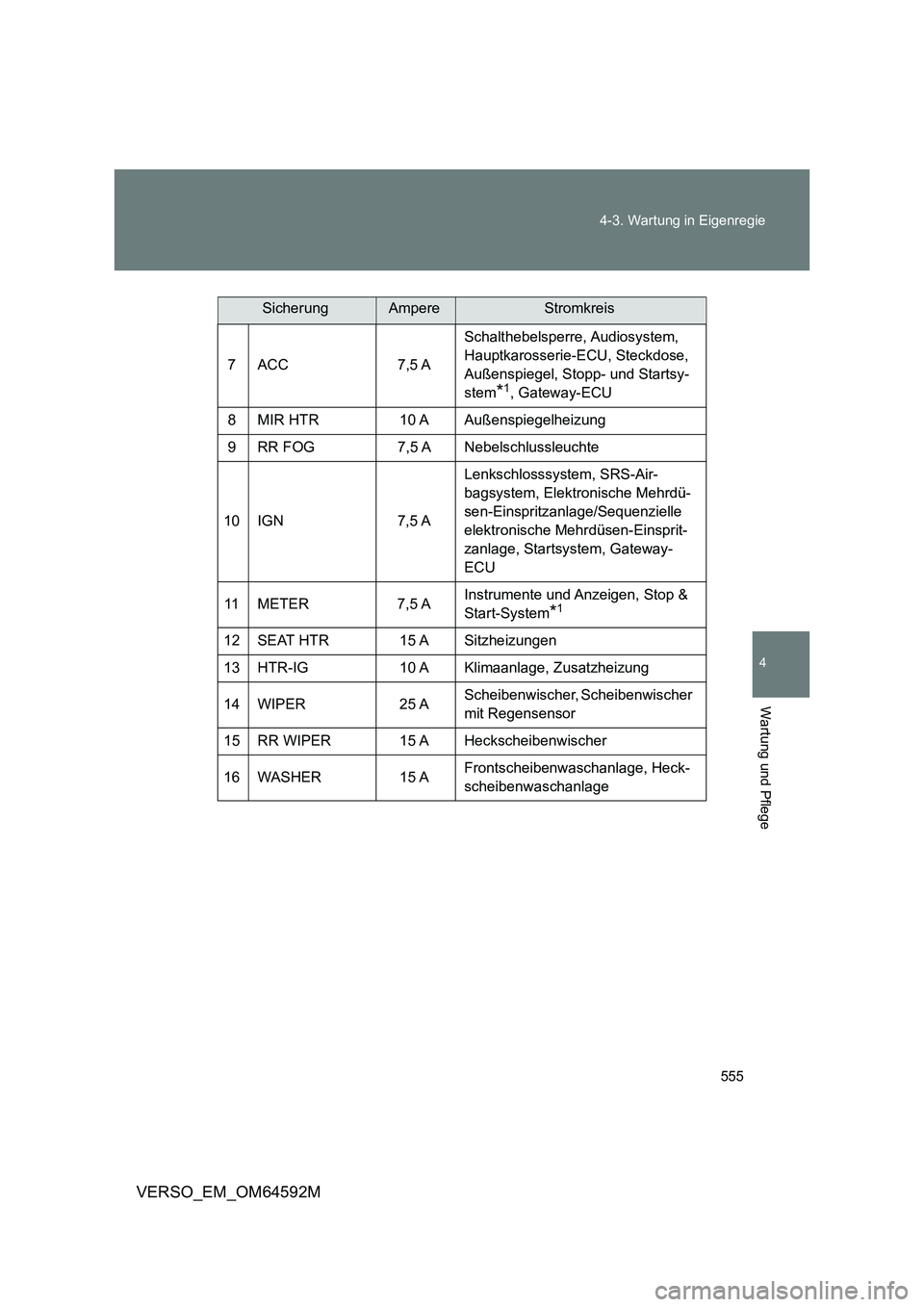

555
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M
7 ACC 7,5 A
Schalthebelsperre, Audiosystem,
Hauptkarosserie-ECU, Steckdose,
Außenspiegel, Stopp- und Startsy-
stem*1, Gateway-ECU
8 MIR HTR 10 A Außenspiegelheizung
9 RR FOG 7,5 A Nebelschlussleuchte
10 IGN 7,5 A
Lenkschlosssystem, SRS-Air-
bagsystem, Elektronische Mehrdü-
sen-Einspritzanlage/Sequenzielle
elektronische Mehrdüsen-Einsprit-
zanlage, Startsystem, Gateway-
ECU
11 METER 7,5 A Instrumente und Anzeigen, Stop &
Start-System*1
12 SEAT HTR 15 A Sitzheizungen
13 HTR-IG 10 A Klimaanlage, Zusatzheizung
14 WIPER 25 A Scheibenwischer, Scheibenwischer
mit Regensensor
15 RR WIPER 15 A Heckscheibenwischer
16 WASHER 15 A Frontscheibenwaschanlage, Heck-
scheibenwaschanlage
SicherungAmpereStromkreis

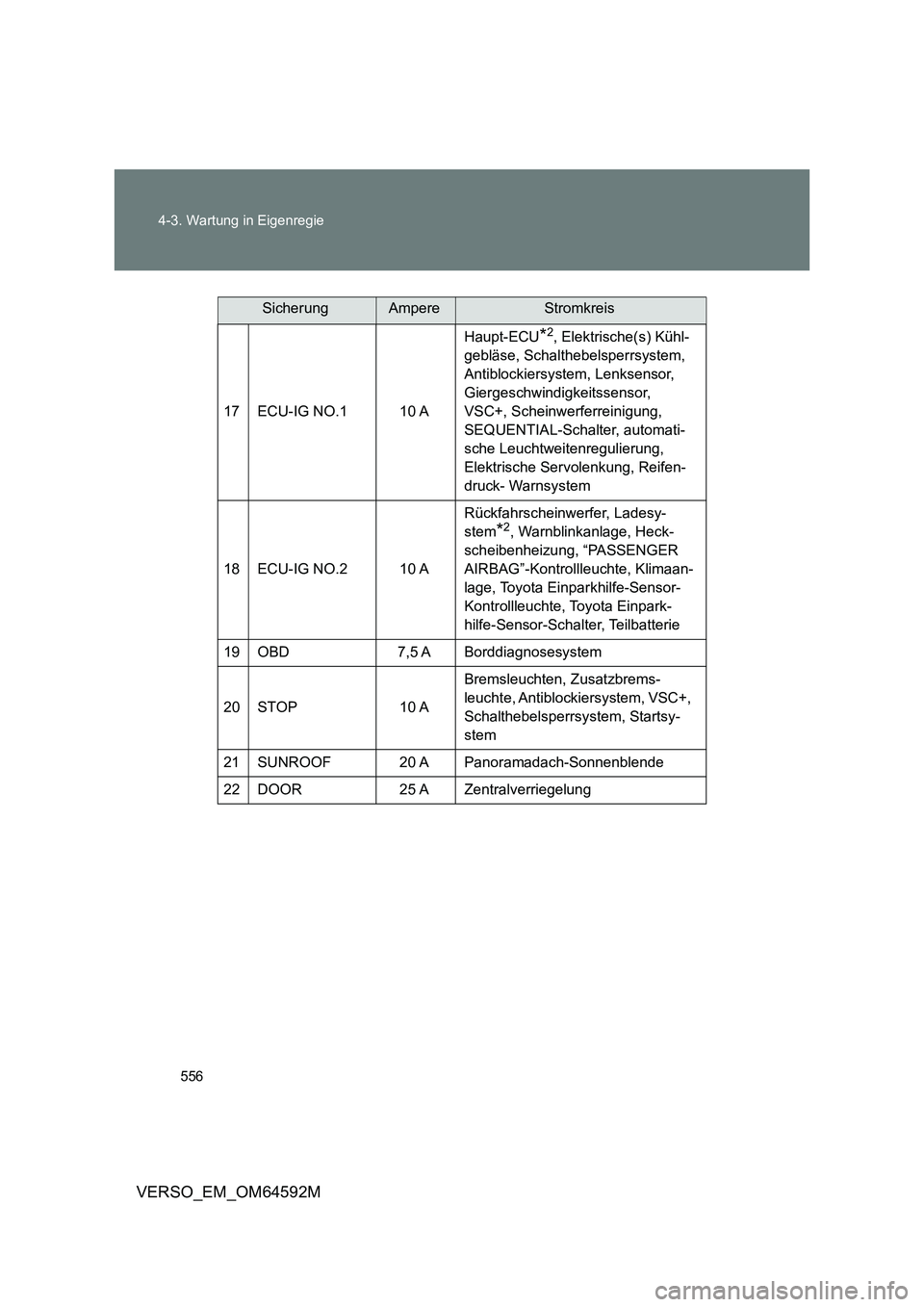

556
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M
17 ECU-IG NO.1 10 A
Haupt-ECU*2, Elektrische(s) Kühl-
gebläse, Schalthebelsperrsystem,
Antiblockiersystem, Lenksensor,
Giergeschwindigkeitssensor,
VSC+, Scheinwerferreinigung,
SEQUENTIAL-Schalter, automati-
sche Leuchtweitenregulierung,
Elektrische Servolenkung, Reifen-
druck- Warnsystem
18 ECU-IG NO.2 10 A
Rückfahrscheinwerfer, Ladesy-
stem*2, Warnblinkanlage, Heck-
scheibenheizung, “PASSENGER
AIRBAG”-Kontrollleuchte, Klimaan-
lage, Toyota Einparkhilfe-Sensor-
Kontrollleuchte, Toyota Einpark-
hilfe-Sensor-Schalter, Teilbatterie
19 OBD 7,5 A Borddiagnosesystem
20 STOP 10 A
Bremsleuchten, Zusatzbrems-
leuchte, Antiblockiersystem, VSC+,
Schalthebelsperrsystem, Startsy-
stem
21 SUNROOF 20 A Panoramadach-Sonnenblende
22 DOOR 25 A Zentralverriegelung
SicherungAmpereStromkreis

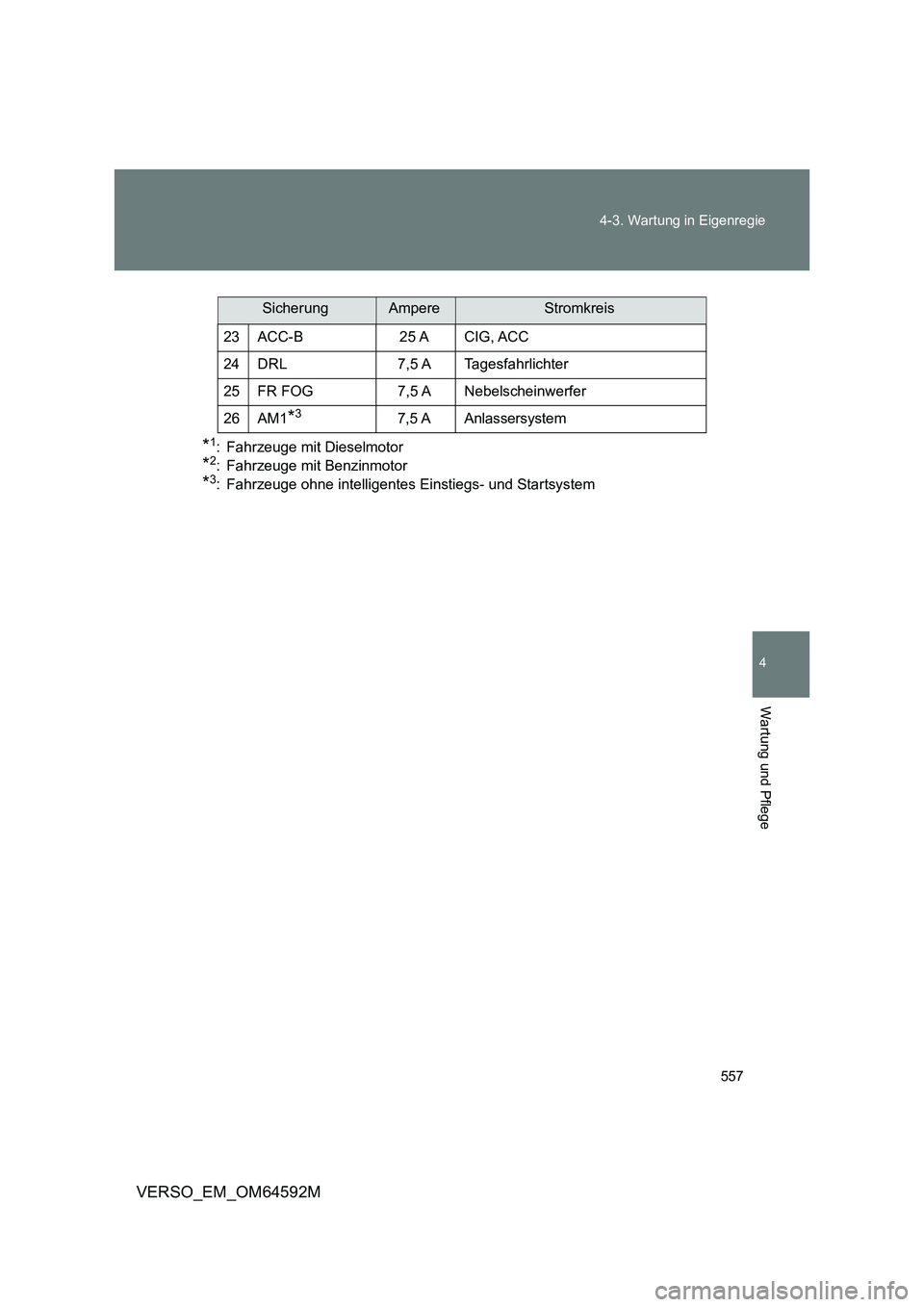

557
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M
*1: Fahrzeuge mit Dieselmotor
*2: Fahrzeuge mit Benzinmotor
*3: Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Tagesfahrlichter
25 FR FOG 7,5 A Nebelscheinwerfer
26 AM1*37,5 A Anlassersystem
SicherungAmpereStromkreis

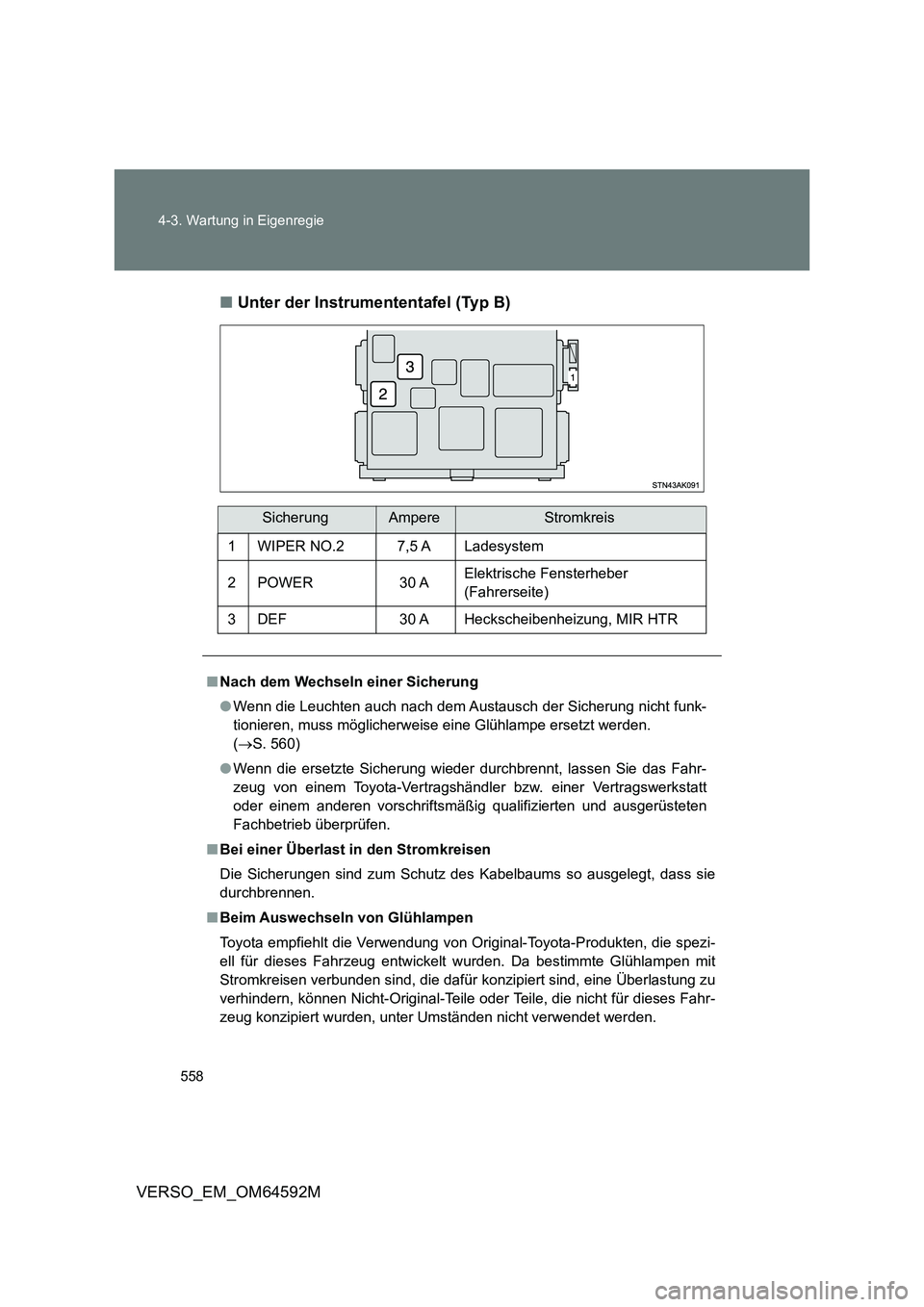

558
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M
■ Unter der Instrumententafel (Typ B)
SicherungAmpereStromkreis
1 WIPER NO.2 7,5 A Ladesystem
2 POWER 30 A Elektrische Fensterheber
(Fahrerseite)
3 DEF 30 A Heckscheibenheizung, MIR HTR
■ Nach dem Wechseln einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funk-
tionieren, muss möglicherweise eine Glühlampe ersetzt werden.
( S. 560)
● Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
■ Bei einer Überlast in den Stromkreisen
Die Sicherungen sind zum Schutz des Kabelbaums so ausgelegt, dass sie
durchbrennen.
■ Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung von Original-Toyota-Produkten, die spezi-
ell für dieses Fahrzeug entwickelt wurden. Da bestimmte Glühlampen mit
Stromkreisen verbunden sind, die dafür konzipiert sind, eine Überlastung zu
verhindern, können Nicht-Original-Teile oder Teile, die nicht für dieses Fahr-
zeug konzipiert wurden, unter Umständen nicht verwendet werden.

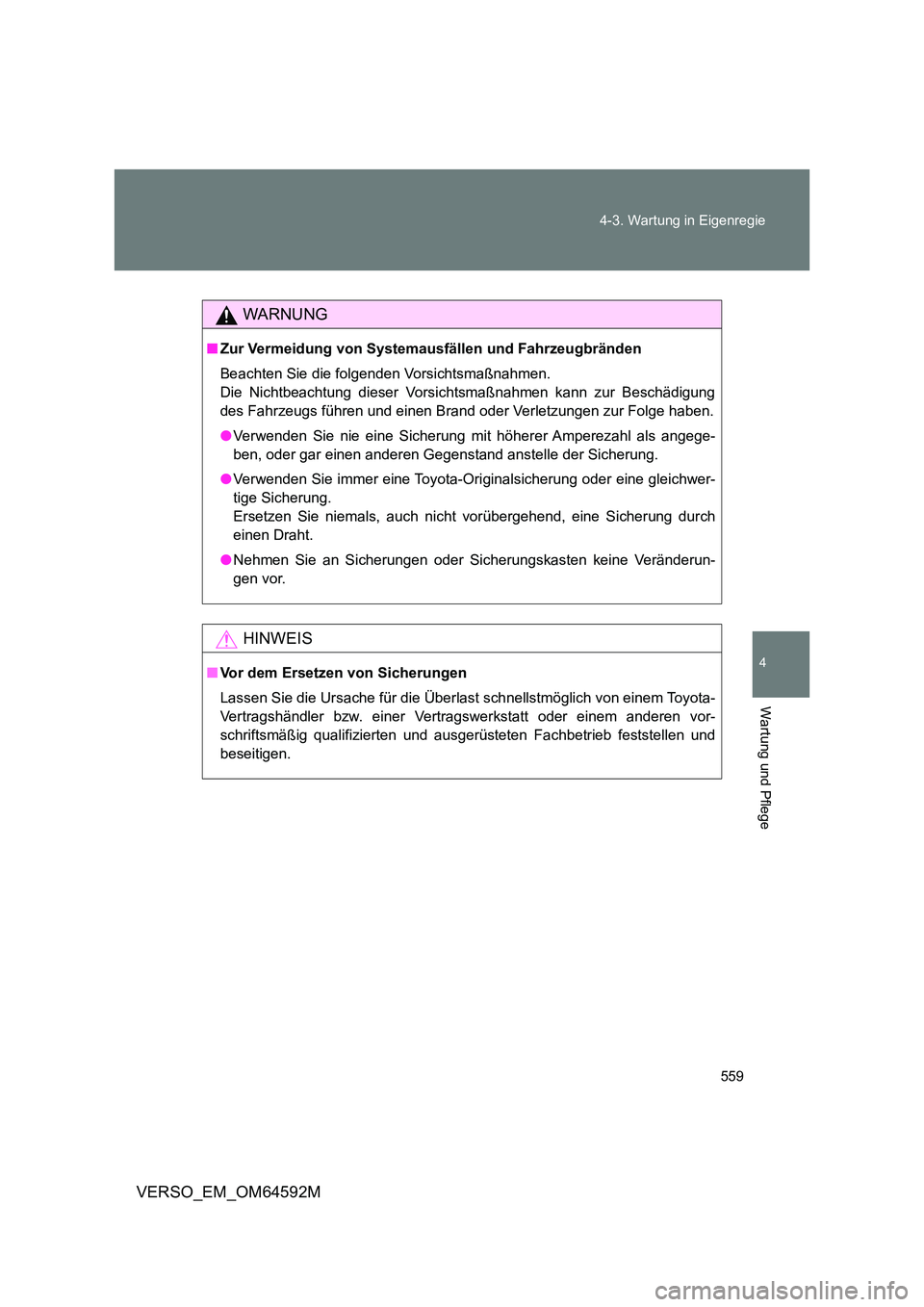

559
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M
WARNUNG
■ Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zur Beschädigung
des Fahrzeugs führen und einen Brand oder Verletzungen zur Folge haben.
● Verwenden Sie nie eine Sicherung mit höherer Amperezahl als angege-
ben, oder gar einen anderen Gegenstand anstelle der Sicherung.
● Verwenden Sie immer eine Toyota-Originalsicherung oder eine gleichwer-
tige Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch
einen Draht.
● Nehmen Sie an Sicherungen oder Sicherungskasten keine Veränderun-
gen vor.
HINWEIS
■ Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überla st schnellstmöglich von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb feststellen und
beseitigen.

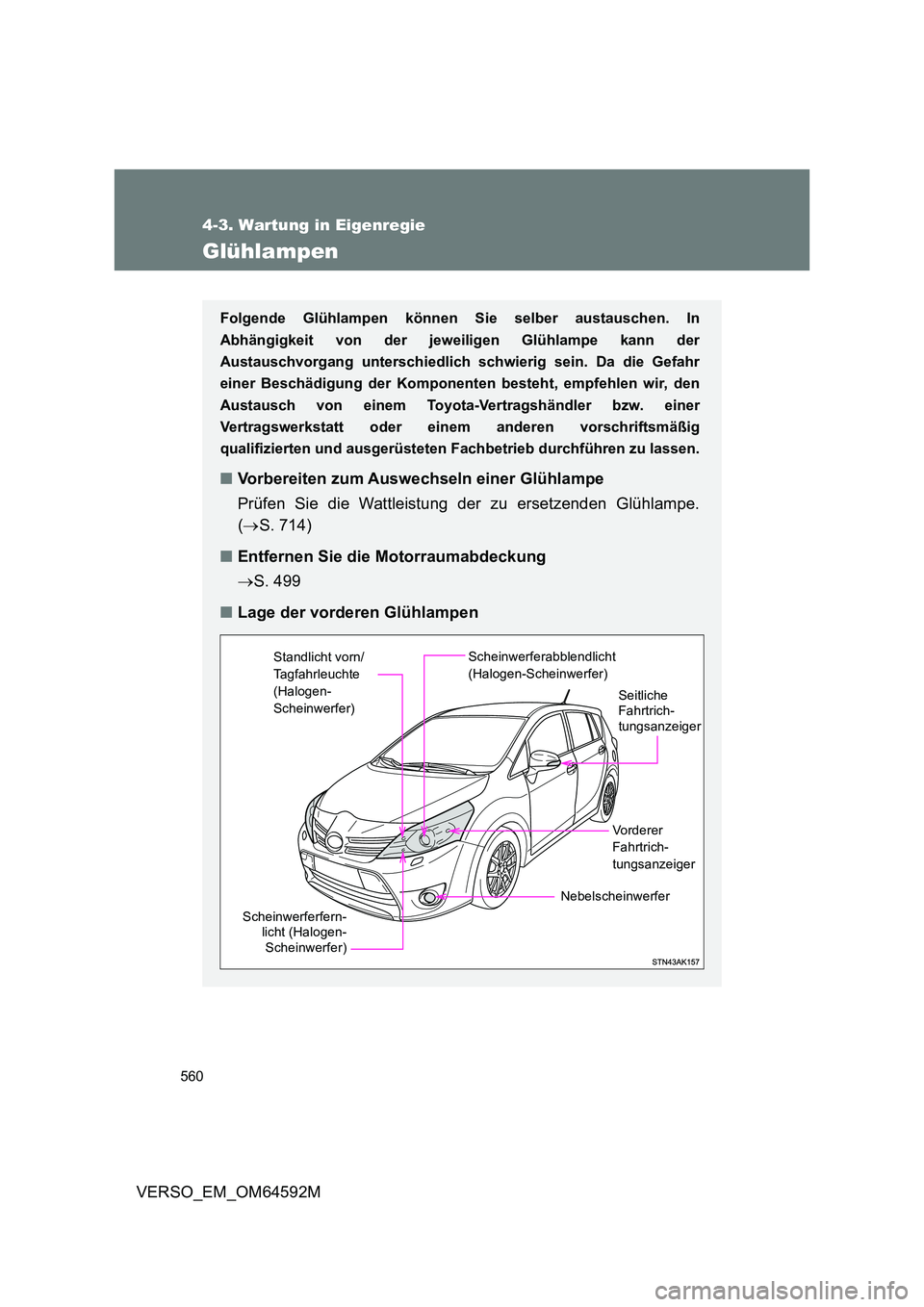

560
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M
Glühlampen
Folgende Glühlampen können Sie selber austauschen. In
Abhängigkeit von der jeweiligen Glühlampe kann der
Austauschvorgang unterschiedlich schwierig sein. Da die Gefahr
einer Beschädigung der Komponenten besteht, empfehlen wir, den
Austausch von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb durchführen zu lassen.
■Vorbereiten zum Auswechseln einer Glühlampe
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe.
( S. 714)
■ Entfernen Sie die Motorraumabdeckung
 S. 499
■ Lage der vorderen Glühlampen
Scheinwerferfern- licht (Halogen-
Scheinwerfer)
Scheinwerferabblendlicht
(Halogen-Scheinwerfer)
Vorderer
Fahrtrich-
tungsanzeiger
Nebelscheinwerfer
Standlicht vorn/
Tagfahrleuchte
(Halogen-
Scheinwerfer)Seitliche Fahrtrich-
tungsanzeiger
