4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M
Entfernen Sie die leere Batte-
rie.
Setzen Sie eine neue Batterie
mit dem Pluspol (“+”) nach
oben ein.

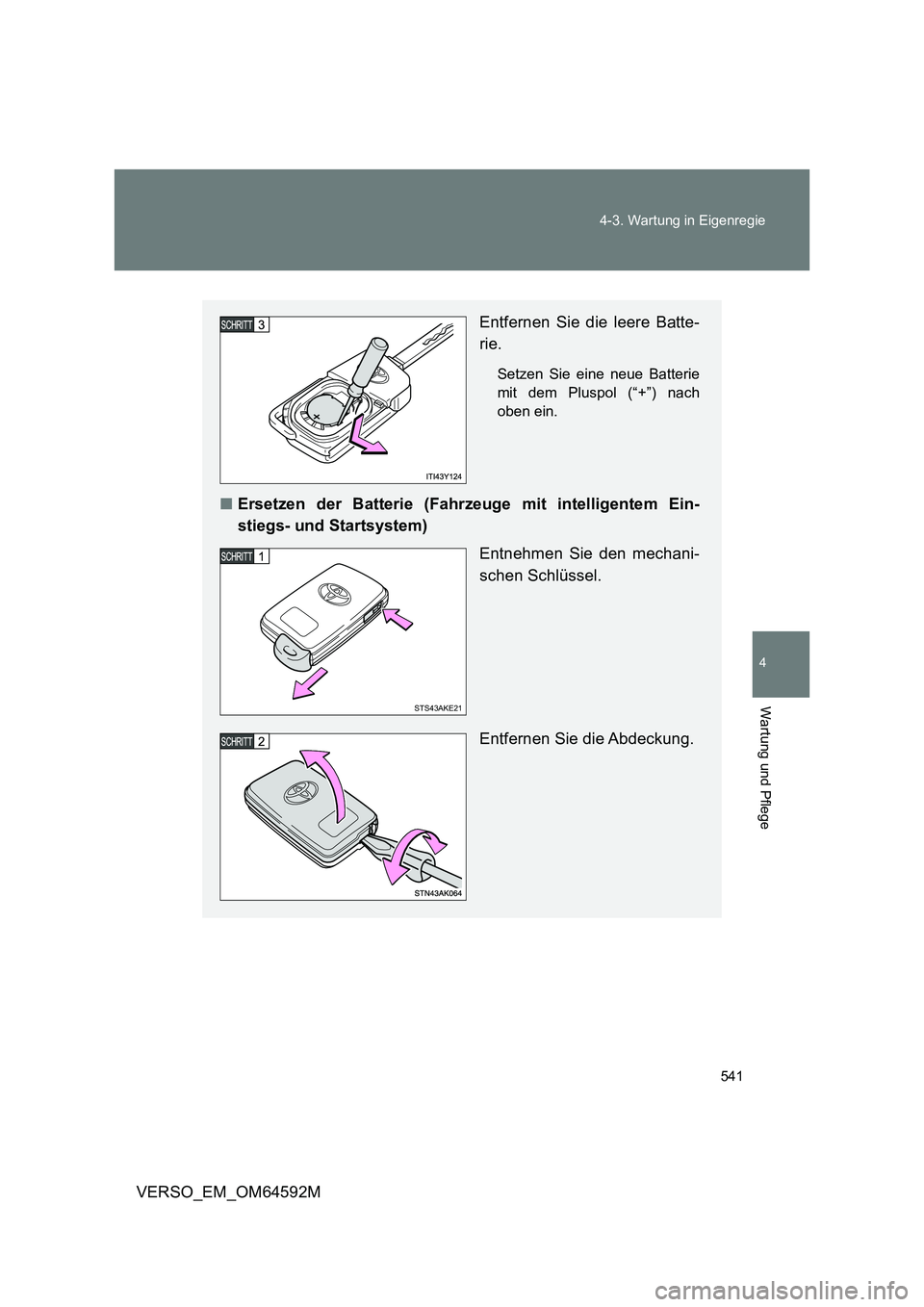

■ Ersetzen der Batterie (Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem)
Entnehmen Sie den mechani-
schen Schlüssel.
Entfernen Sie die Abdeckung.
STS43AKE21

542
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M

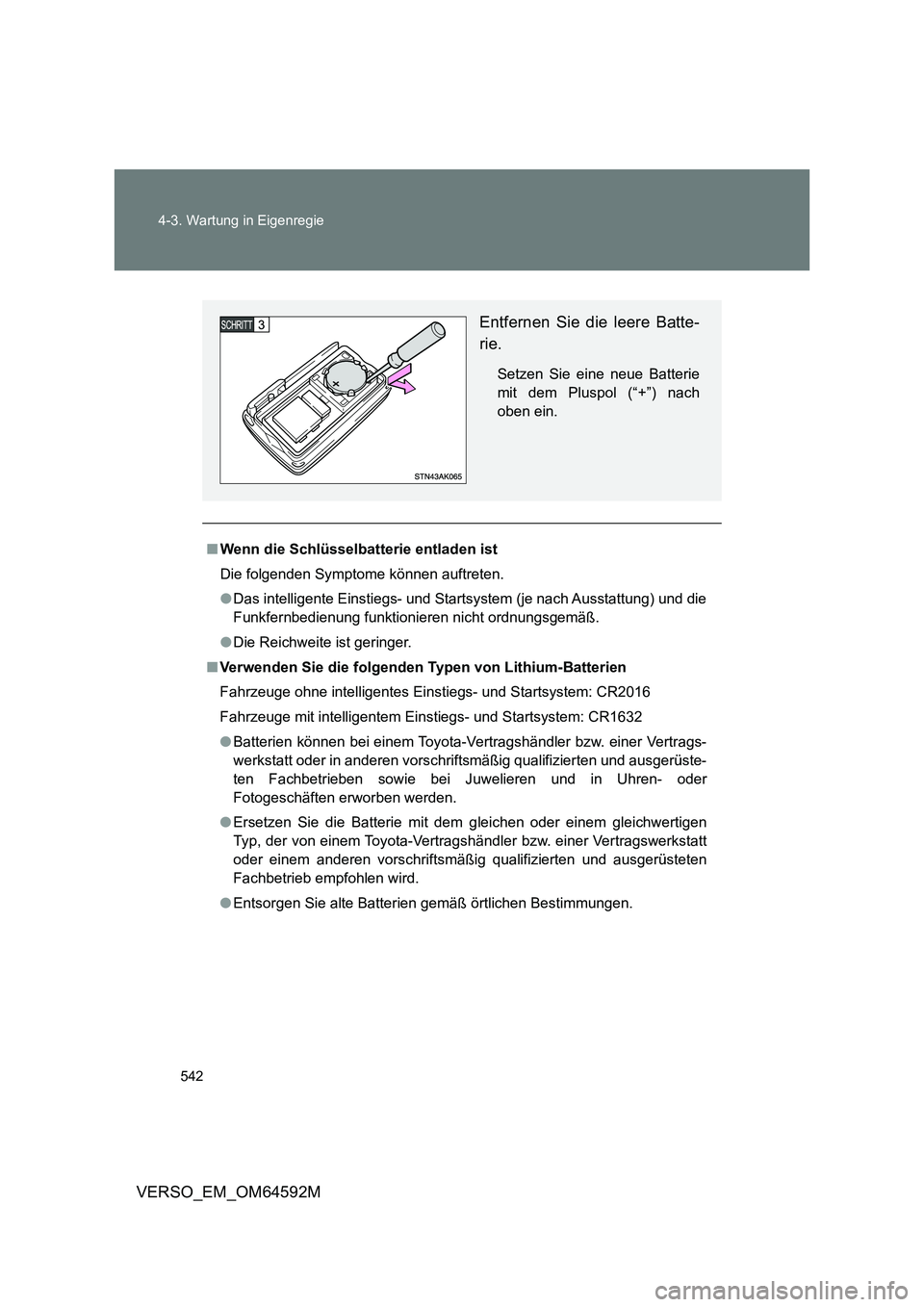

■ Wenn die Schlüsselbatterie entladen ist
Die folgenden Symptome können auftreten.
● Das intelligente Einstiegs- und Startsystem (je nach Ausstattung) und die
Funkfernbedienung funktionieren nicht ordnungsgemäß.
● Die Reichweite ist geringer.
■ Verwenden Sie die folgenden Typen von Lithium-Batterien
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: CR2016
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: CR1632
● Batterien können bei einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder in anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieben sowie bei Juwelieren und in Uhren- oder
Fotogeschäften erworben werden.
● Ersetzen Sie die Batterie mit dem gleichen oder einem gleichwertigen
Typ, der von einem Toyota-Vertragshändl er bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb empfohlen wird.
● Entsorgen Sie alte Batterien gemäß örtlichen Bestimmungen.
Entfernen Sie die leere Batte-
rie.
Setzen Sie eine neue Batterie
mit dem Pluspol (“+”) nach
oben ein.

543
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M
WARNUNG

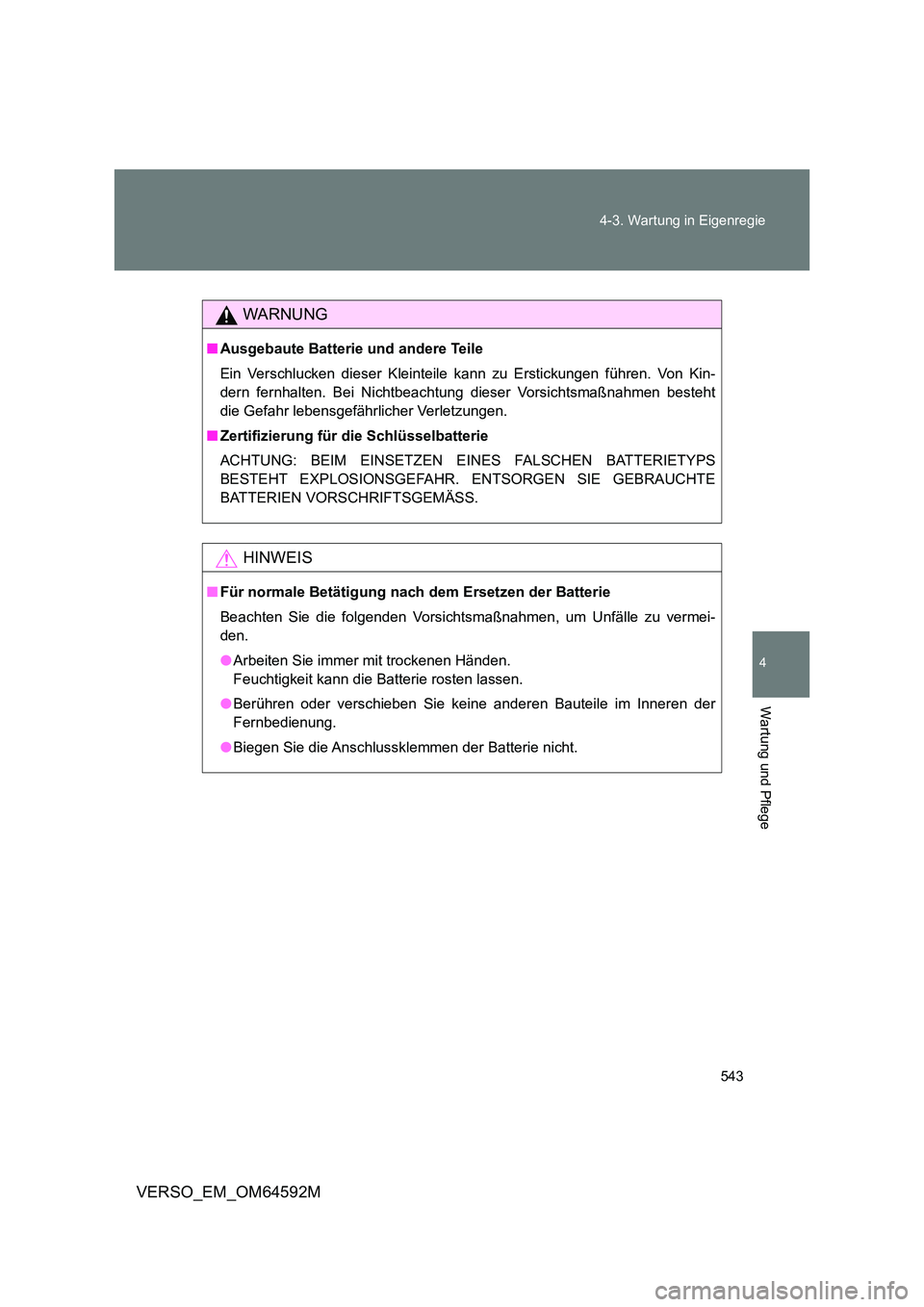

■ Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann zu Erstickungen führen. Von Kin-
dern fernhalten. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht
die Gefahr lebensgefährlicher Verletzungen.
■ Zertifizierung für die Schlüsselbatterie
ACHTUNG: BEIM EINSETZEN EINES FALSCHEN BATTERIETYPS
BESTEHT EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE
BATTERIEN VORSCHRIFTSGEMÄSS.
HINWEIS
■ Für normale Betätigung nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermei-
den.
● Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
● Berühren oder verschieben Sie keine anderen Bauteile im Inneren der
Fernbedienung.
● Biegen Sie die Anschlussklemmen der Batterie nicht.

544
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M

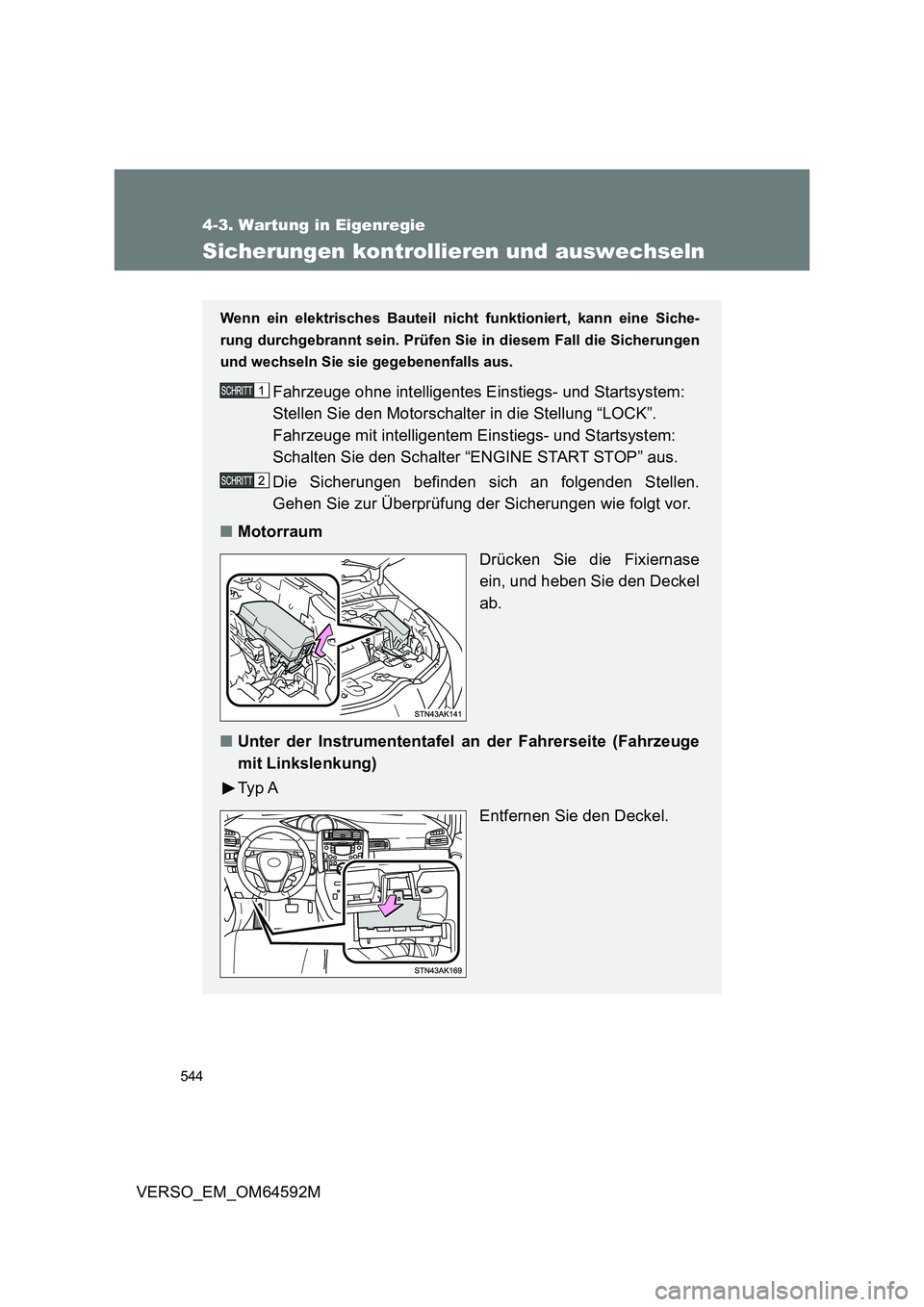

Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Siche-
rung durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen
und wechseln Sie sie gegebenenfalls aus.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Stellen Sie den Motorschalter in die Stellung “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Schalten Sie den Schalter “ENGINE START STOP” aus.
Die Sicherungen befinden sich an folgenden Stellen.
Gehen Sie zur Überprüfung der Sicherungen wie folgt vor.
■ Motorraum
Drücken Sie die Fixiernase
ein, und heben Sie den Deckel
ab.
■ Unter der Instrumententafel an der Fahrerseite (Fahrzeuge
mit Linkslenkung)
Ty p A
Entfernen Sie den Deckel.

545
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M
Ty p B

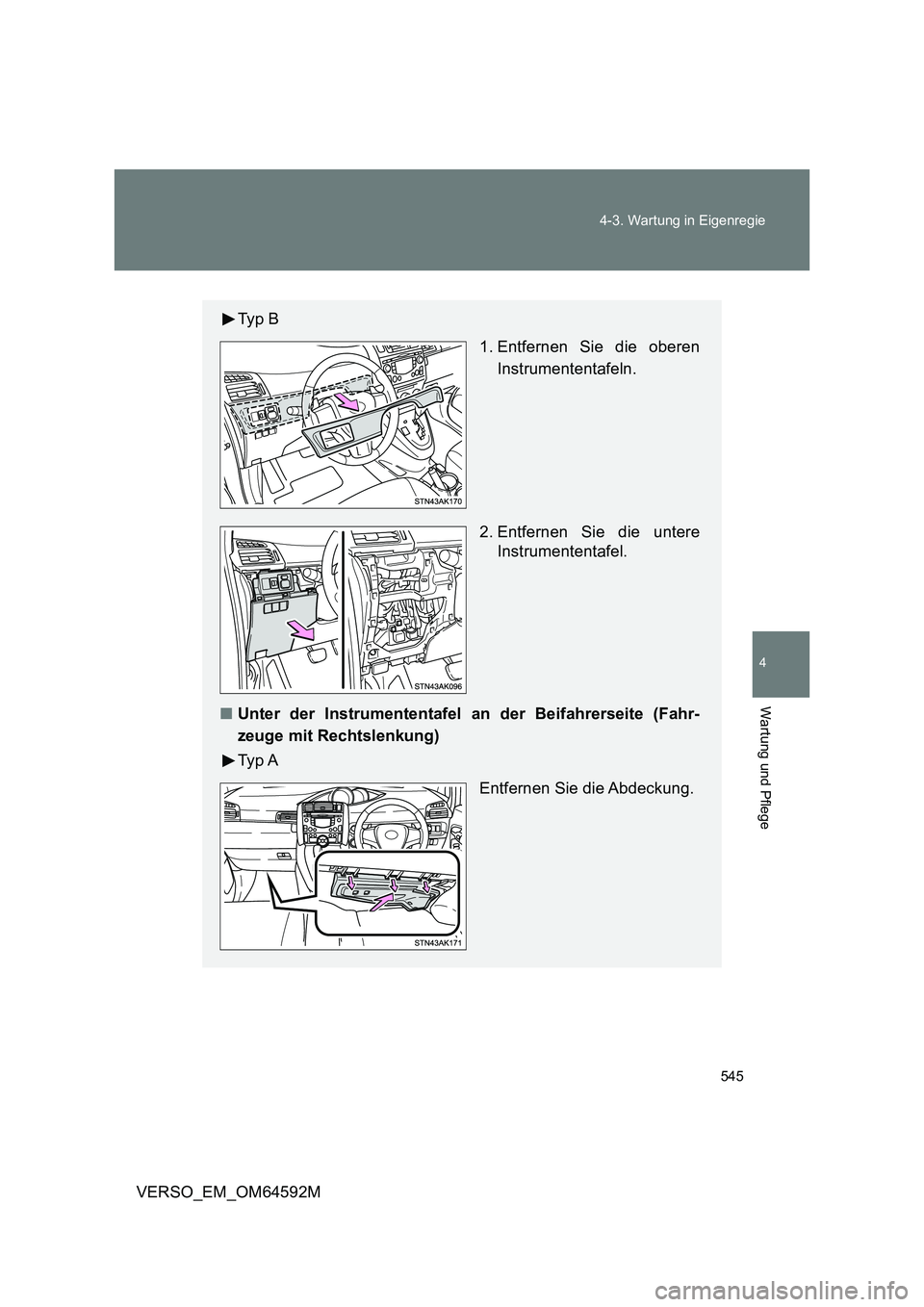

1. Entfernen Sie die oberen
Instrumententafeln.
2. Entfernen Sie die untere
Instrumententafel.
■ Unter der Instrumententafel an der Beifahrerseite (Fahr-
zeuge mit Rechtslenkung)
Ty p A
Entfernen Sie die Abdeckung.

546
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M

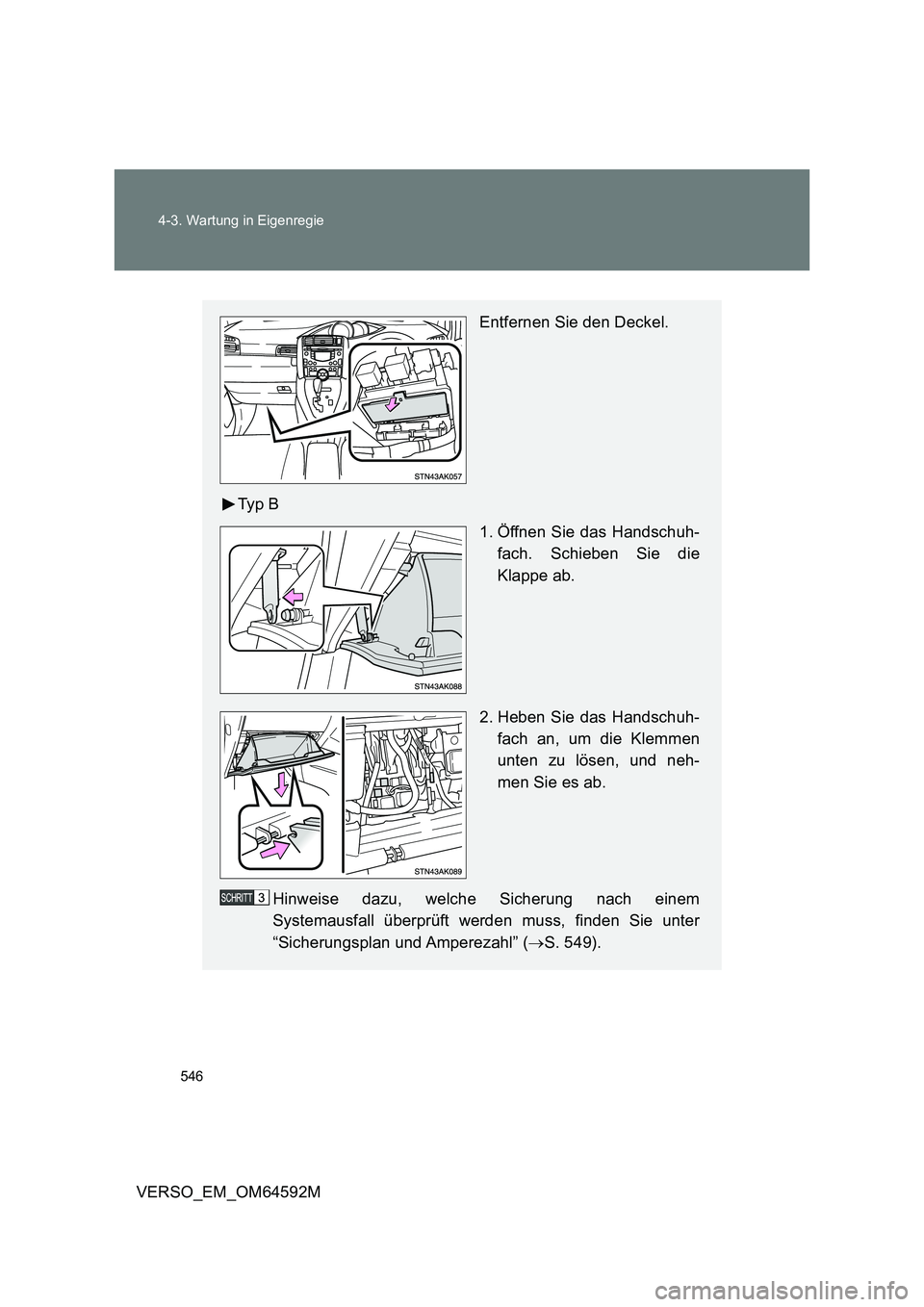

Entfernen Sie den Deckel.
Ty p B
1. Öffnen Sie das Handschuh-
fach. Schieben Sie die
Klappe ab.
2. Heben Sie das Handschuh-
fach an, um die Klemmen
unten zu lösen, und neh-
men Sie es ab.
Hinweise dazu, welche Sicherung nach einem
Systemausfall überprüft werden muss, finden Sie unter
“Sicherungsplan und Amperezahl” ( S. 549).

547
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M

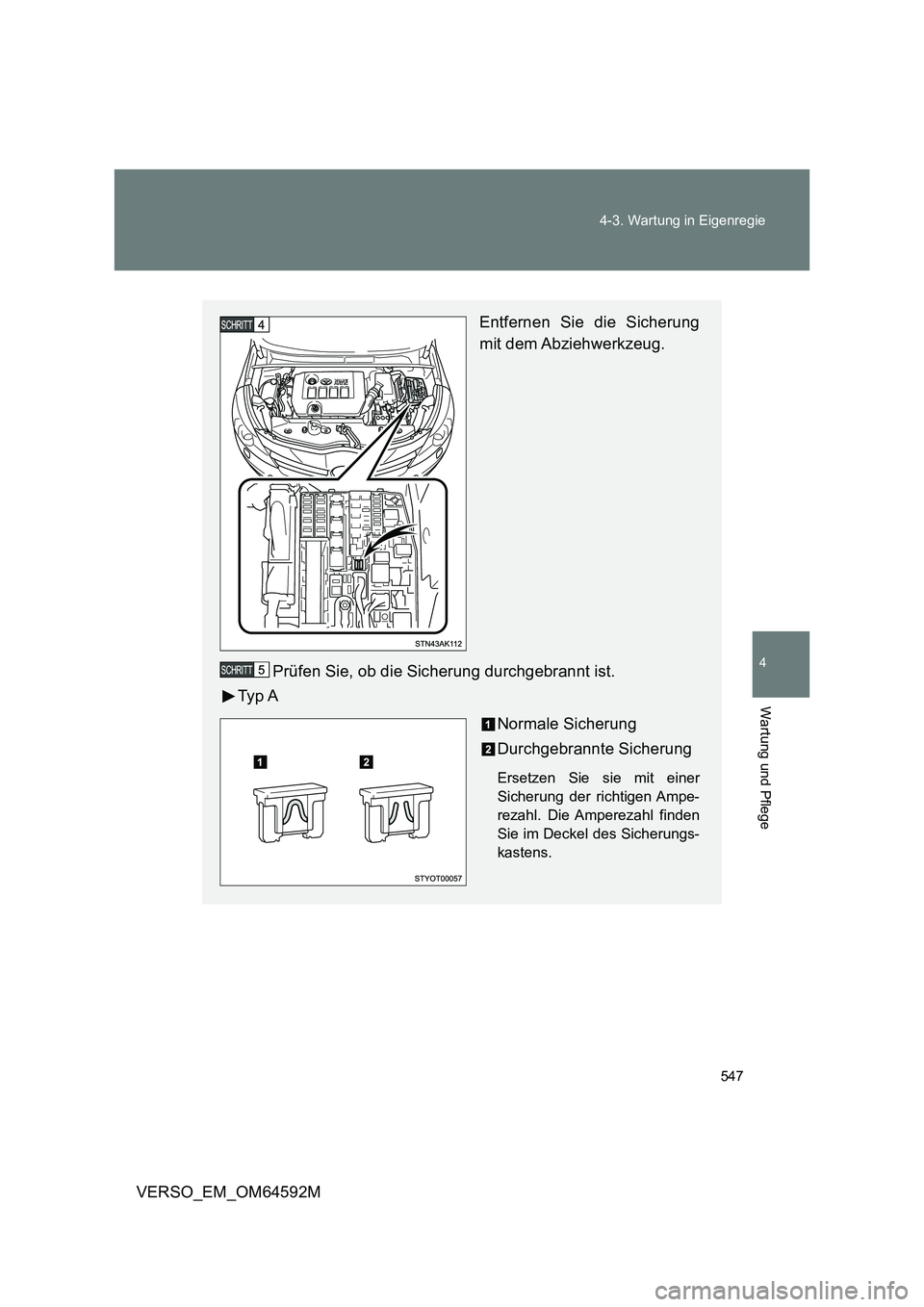

Entfernen Sie die Sicherung
mit dem Abziehwerkzeug.
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Ty p A
Normale Sicherung
Durchgebrannte Sicherung
Ersetzen Sie sie mit einer
Sicherung der richtigen Ampe-
rezahl. Die Amperezahl finden
Sie im Deckel des Sicherungs-
kastens.

548
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M

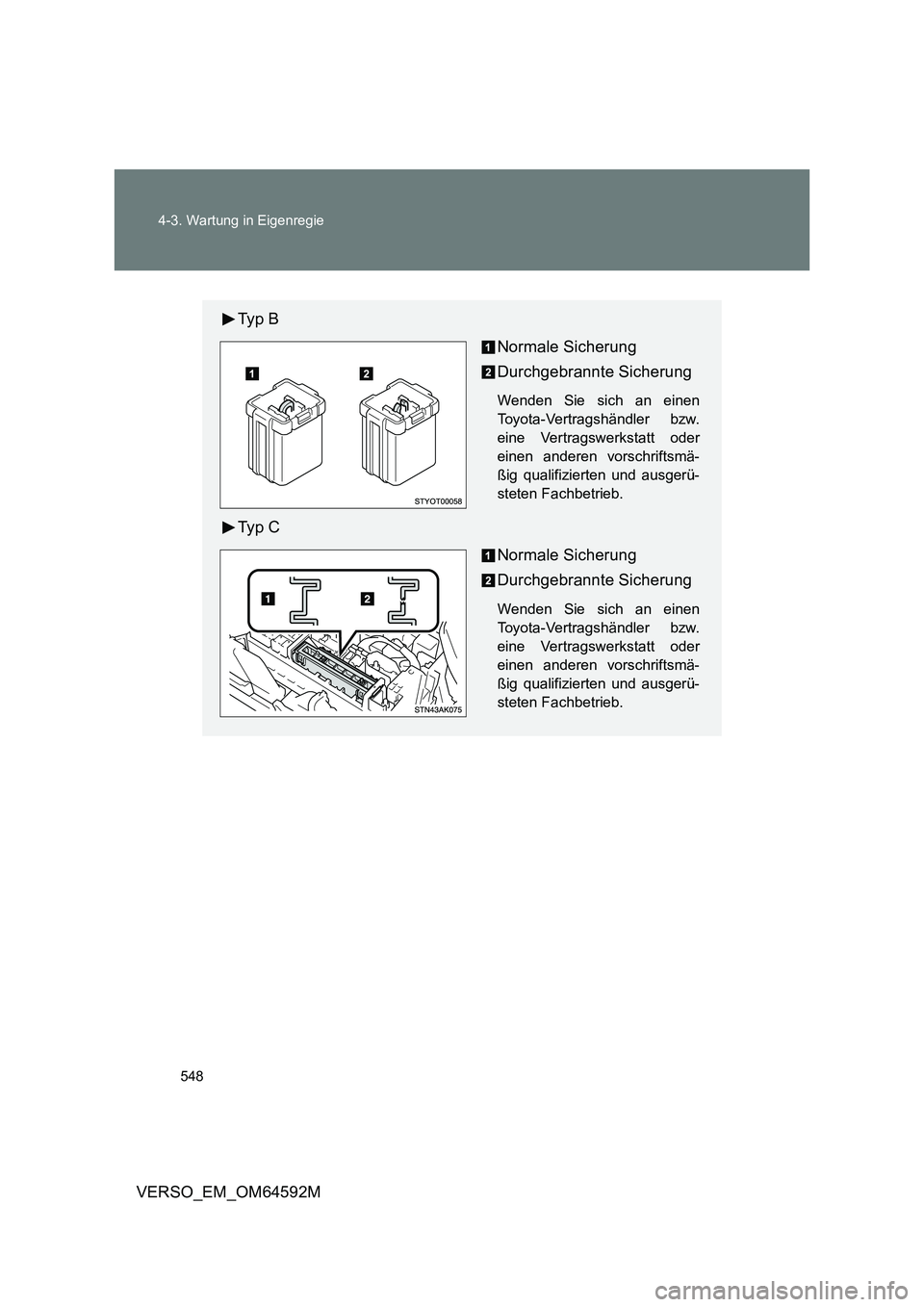

Ty p B
Normale Sicherung
Durchgebrannte Sicherung
Wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder
einen anderen vorschriftsmä-
ßig qualifizierten und ausgerü-
steten Fachbetrieb.
Ty p C
Normale Sicherung
Durchgebrannte Sicherung
Wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder
einen anderen vorschriftsmä-
ßig qualifizierten und ausgerü-
steten Fachbetrieb.

549
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M

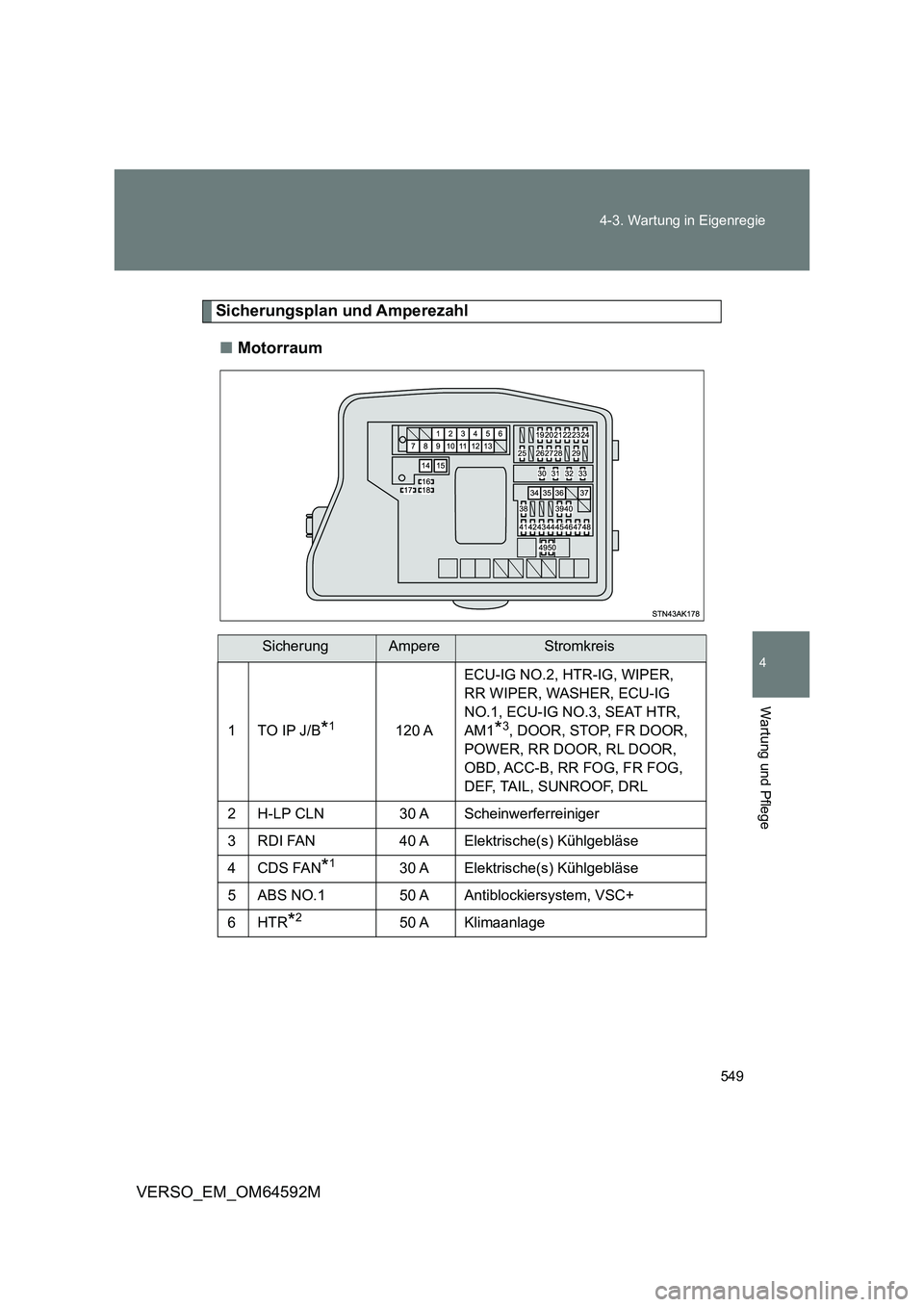

Sicherungsplan und Amperezahl
■ Motorraum
SicherungAmpereStromkreis
1TO IP J/B*1120 A
ECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Scheinwerferreiniger
3RDI FAN40 A Elektrische(s) Kühlgebläse
4CDS FAN*130 A Elektrische(s) Kühlgebläse
5 ABS NO.1 50 A Antiblockiersystem, VSC+
6HTR*250 A Klimaanlage

550
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M

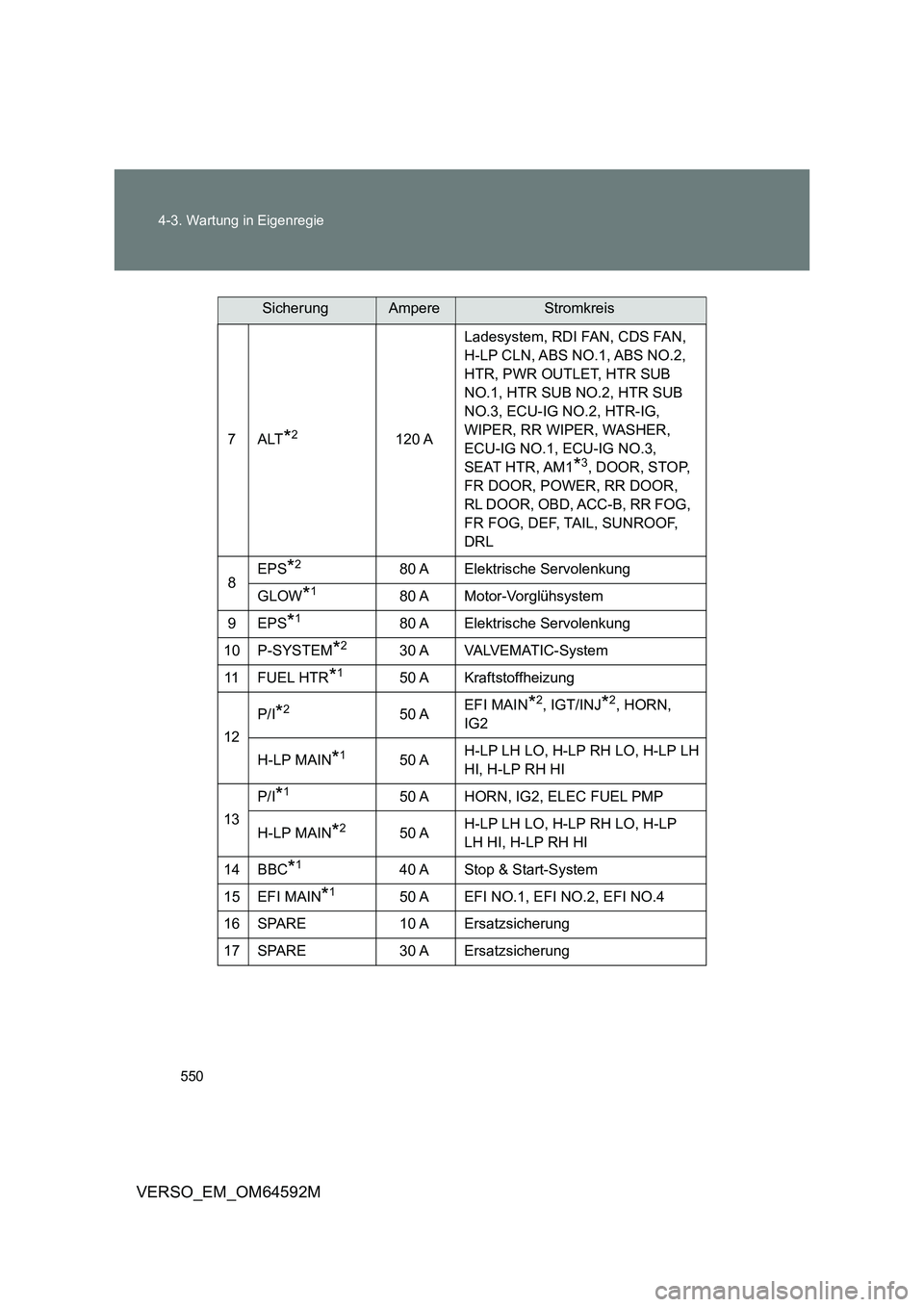

7ALT*2120 A
Ladesystem, RDI FAN, CDS FAN,
H-LP CLN, ABS NO.1, ABS NO.2,
HTR, PWR OUTLET, HTR SUB
NO.1, HTR SUB NO.2, HTR SUB
NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3,
SEAT HTR, AM1*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8 EPS*280 A Elektrische Servolenkung
GLOW*180 A Motor-Vorglühsystem
9 EPS*180 A Elektrische Servolenkung
10 P-SYSTEM*230 A VALVEMATIC-System
11 F U E L H T R*150 A Kraftstoffheizung
12
P/I*250 A EFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13
P/I*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC*140 A Stop & Start-System
15 EFI MAIN*150 A EFI NO.1, EFI NO.2, EFI NO.4
16 SPARE 10 A Ersatzsicherung
17 SPARE 30 A Ersatzsicherung
