TOYOTA VERSO 2016 Omistajan Käsikirja (in Finnish)

261
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64590FI

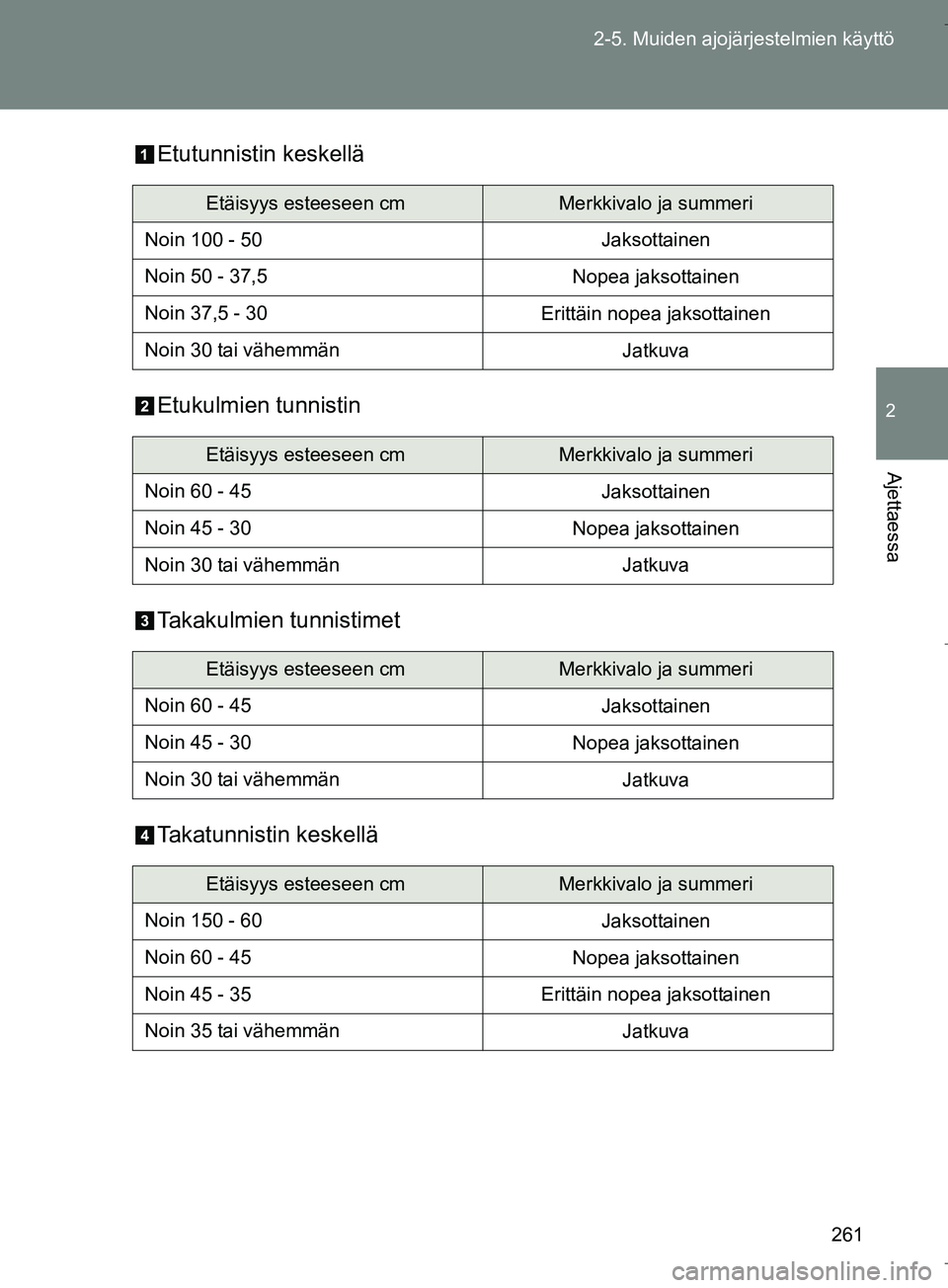

Etutunnistin keskellä
Etukulmien tunnistin
Takakulmien tunnistimet
Takatunnistin keskellä
Etäisyys esteeseen cmMerkkivalo ja summeri
Noin 100 - 50 Jaksottainen
Noin 50 - 37,5 Nopea jaksottainen
Noin 37,5 - 30 Erittäin nopea jaksottainen
Noin 30 tai vähemmän Jatkuva
Etäisyys esteeseen cmMerkkivalo ja summeri
Noin 60 - 45 Jaksottainen
Noin 45 - 30 Nopea jaksottainen
Noin 30 tai vähemmän Jatkuva
Etäisyys esteeseen cmMerkkivalo ja summeri
Noin 60 - 45 Jaksottainen
Noin 45 - 30 Nopea jaksottainen
Noin 30 tai vähemmän Jatkuva
Etäisyys esteeseen cmMerkkivalo ja summeri
Noin 150 - 60 Jaksottainen
Noin 60 - 45 Nopea jaksottainen
Noin 45 - 35 Erittäin nopea jaksottainen
Noin 35 tai vähemmän Jatkuva
OM64590FI.book Page 261 Thursday, August 4, 2016 1:04 PM

262
2-5. Muiden ajojärjestelmien käyttö
OM64590FI
n

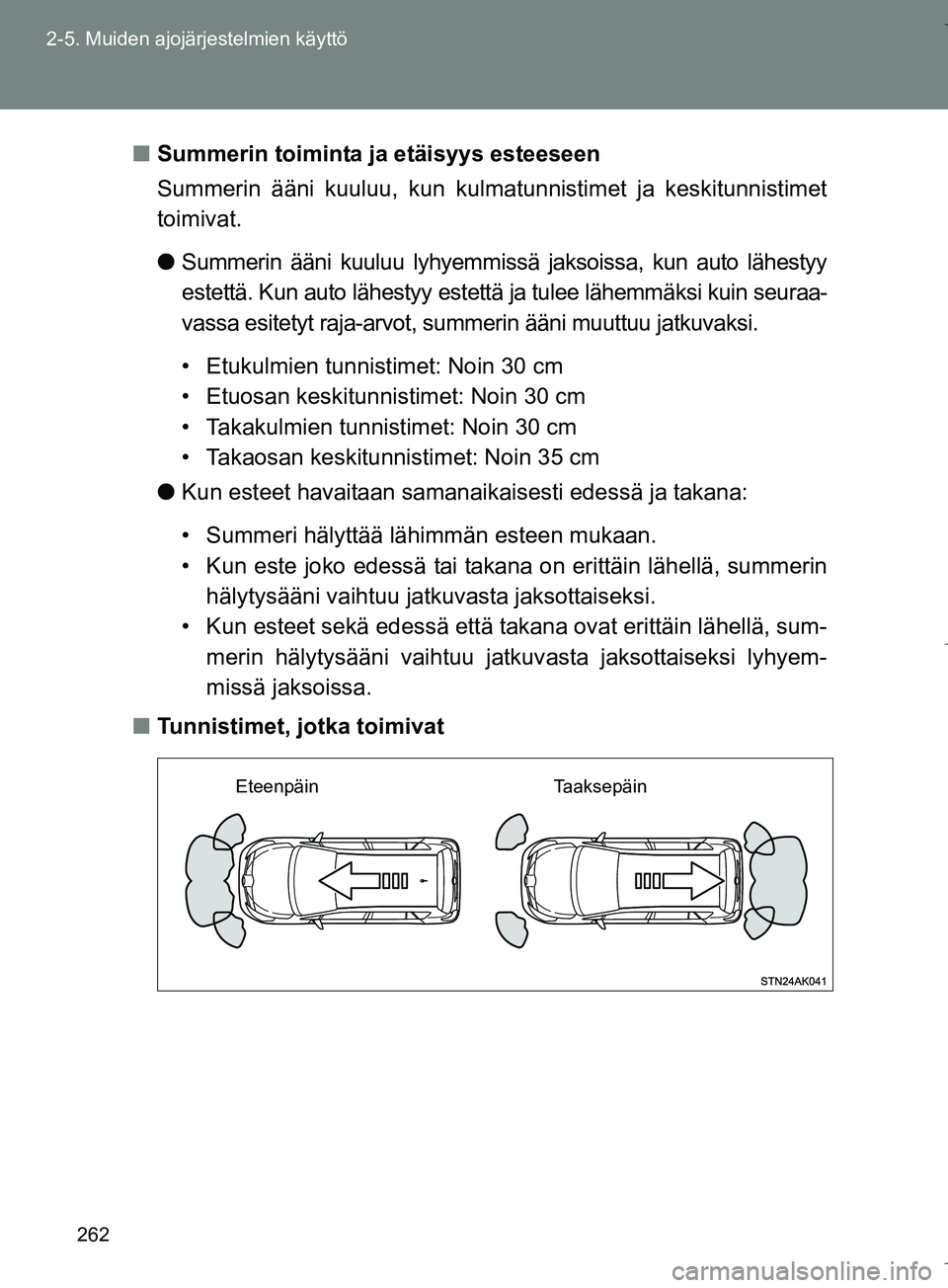

Summerin toiminta ja etäisyys esteeseen
Summerin ääni kuuluu, kun kulmatunnistimet ja keskitunnistimet
toimivat.
lSummerin ääni kuuluu lyhyemmissä jaksoissa, kun auto lähestyy
estettä. Kun auto lähestyy estettä ja tulee lähemmäksi kuin seuraa-
vassa esitetyt raja-arvot, summerin ääni muuttuu jatkuvaksi.
• Etukulmien tunnistimet: Noin 30 cm
• Etuosan keskitunnistimet: Noin 30 cm
• Takakulmien tunnistimet: Noin 30 cm
• Takaosan keskitunnist imet: Noin 35 cm
l Kun esteet havaitaan samanaikaisesti edessä ja takana:
• Summeri hälyttää lähimmän esteen mukaan.
• Kun este joko edessä tai taka na on erittäin lähellä, summerin
hälytysääni vaihtuu jatk uvasta jaksottaiseksi.
• Kun esteet sekä edessä että takana ovat erittäin lähellä, sum-
merin hälytysääni vaihtuu jatkuv asta jaksottaiseksi lyhyem-
missä jaksoissa.
n Tunnistimet, jotka toimivat
Eteenpäin Taaksepäin
OM64590FI.book Page 262 Thursday, August 4, 2016 1:04 PM

263
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64590FI

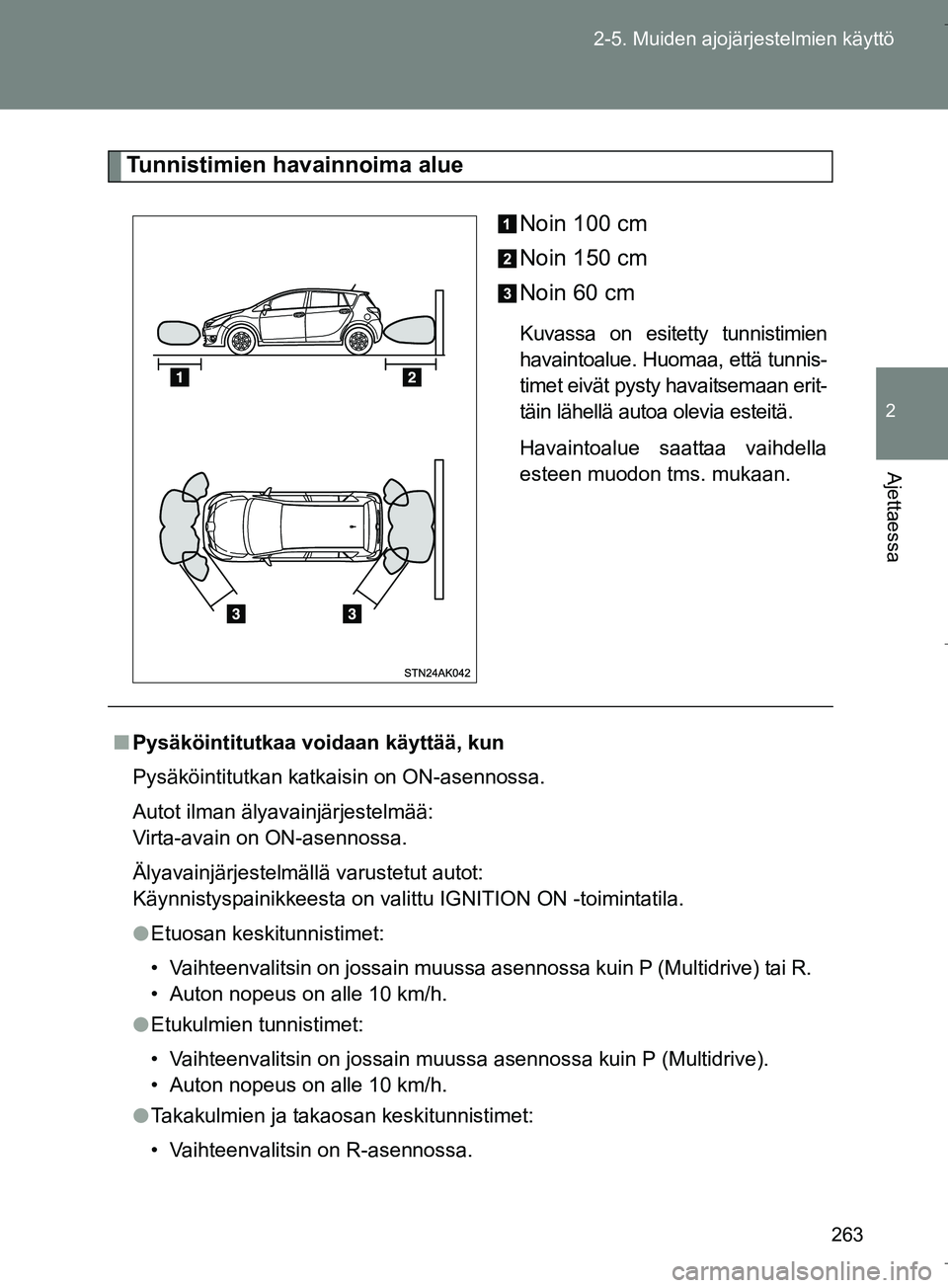

Tunnistimien havainnoima alue
Noin 100 cm
Noin 150 cm
Noin 60 cm
Kuvassa on esitetty tunnistimien
havaintoalue. Huomaa, että tunnis-
timet eivät pysty havaitsemaan erit-
täin lähellä autoa olevia esteitä.
Havaintoalue saattaa vaihdella
esteen muodon tms. mukaan.
nPysäköintitutkaa voidaan käyttää, kun
Pysäköintitutkan katkaisin on ON-asennossa.
Autot ilman älyavainjärjestelmää:
Virta-avain on ON-asennossa.
Älyavainjärjestelmällä varustetut autot:
Käynnistyspainikkeesta on valittu IGNITION ON -toimintatila.
l Etuosan keskitunnistimet:
• Vaihteenvalitsin on jossain muussa asennossa kuin P (Multidrive) tai R.
• Auton nopeus on alle 10 km/h.
l Etukulmien tunnistimet:
• Vaihteenvalitsin on jossain muussa asennossa kuin P (Multidrive).
• Auton nopeus on alle 10 km/h.
l Takakulmien ja takaosan keskitunnistimet:
• Vaihteenvalitsin on R-asennossa.
OM64590FI.book Page 263 Thursday, August 4, 2016 1:04 PM

264
2-5. Muiden ajojärjestelmien käyttö
OM64590FI
n

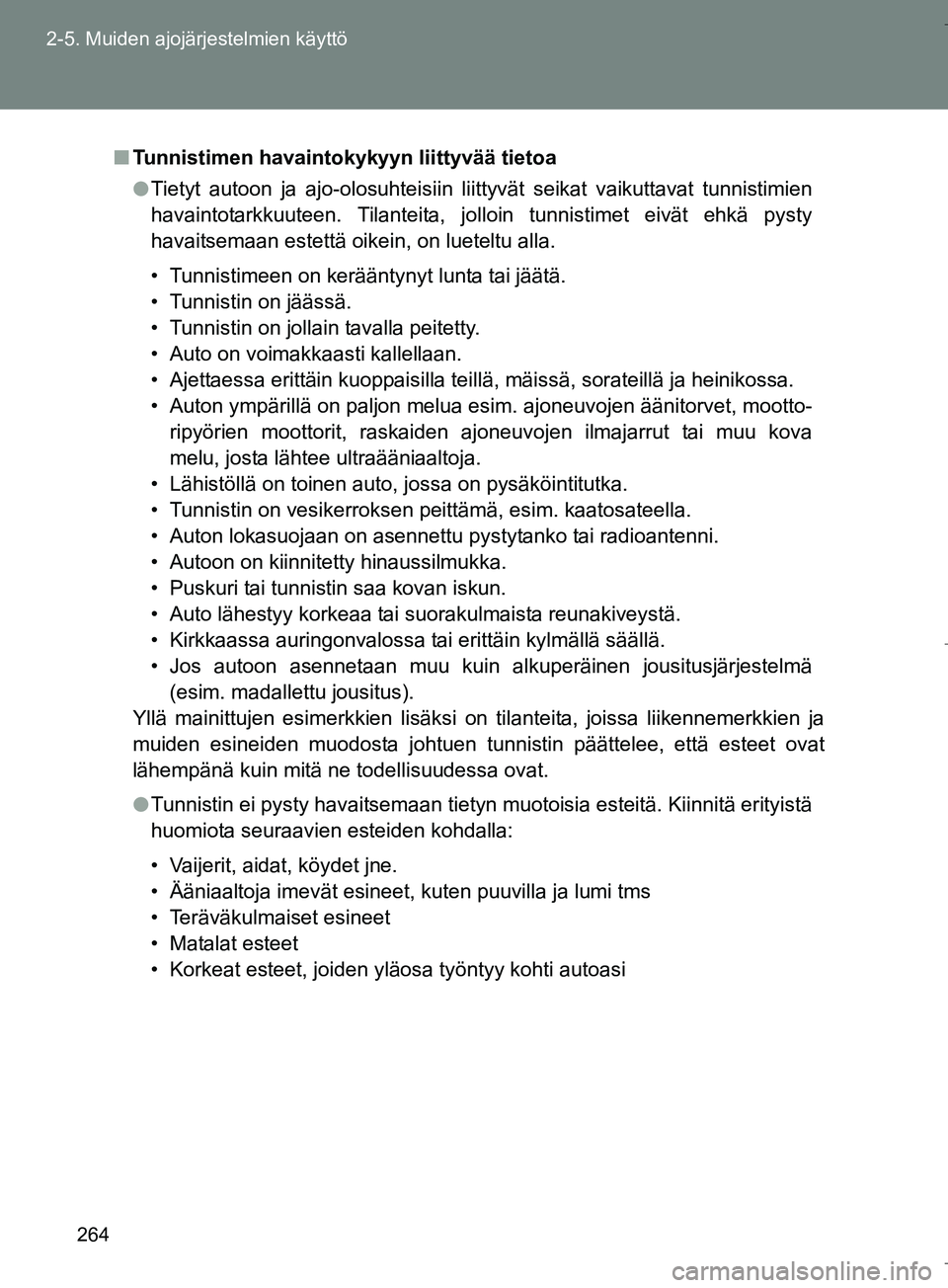

Tunnistimen havaintokykyyn liittyvää tietoa
l Tietyt autoon ja ajo-olosuhteisiin liittyvät seikat vaikuttavat tunnistimien
havaintotarkkuuteen. Tilanteita, jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein, on lueteltu alla.
• Tunnistimeen on kerääntynyt lunta tai jäätä.
• Tunnistin on jäässä.
• Tunnistin on jollain tavalla peitetty.
• Auto on voimakkaasti kallellaan.
• Ajettaessa erittäin kuoppaisilla teillä, mäissä, sorateillä ja heinikossa.
• Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, mootto-
ripyörien moottorit, raskaiden ajoneuvojen ilmajarrut tai muu kova
melu, josta lähtee ultraääniaaltoja.
• Lähistöllä on toinen auto, jossa on pysäköintitutka.
• Tunnistin on vesikerroksen peittämä, esim. kaatosateella.
• Auton lokasuojaan on asennettu pystytanko tai radioantenni.
• Autoon on kiinnitetty hinaussilmukka.
• Puskuri tai tunnistin saa kovan iskun.
• Auto lähestyy korkeaa tai suorakulmaista reunakiveystä.
• Kirkkaassa auringonvalossa tai erittäin kylmällä säällä.
• Jos autoon asennetaan muu kuin al kuperäinen jousitusjärjestelmä
(esim. madallettu jousitus).
Yllä mainittujen esimerkkien lisäksi on tilanteita, joissa liikennemerkkien ja
muiden esineiden muodosta johtuen tunnistin päättelee, että esteet ovat
lähempänä kuin mitä ne todellisuudessa ovat.
l Tunnistin ei pysty havaitsemaan tietyn muotoisia esteitä. Kiinnitä erityistä
huomiota seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms
• Teräväkulmaiset esineet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
OM64590FI.book Page 264 Thursday, August 4, 2016 1:04 PM

265
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64590FI
n
Jos tunnistin toimii epänormaalisti tai siihen tulee toimintahäiriö
n Asetukset, joita voidaan muuttaa valtuutetulla Toyota-jälleenmyyjällä
tai -korjaamolla tai muussa ammatt itaitoisessa ja hyvin varustetussa
korjaamossa
Summerin äänenvoimakkuusasetusta voidaan muuttaa.
(Muutettavat asetukset  S. 598)
VAROITUS
nPysäköintitutkaan liit tyvät varotoimenpiteet
Huomioi seuraavat varotoimenpiteet.
Varotoimenpiteiden huomiotta jättäminen voi johtaa siihen, että autolla ei
voida ajaa turvallisesti, minkä seurauksena voidaan joutua onnettomuuteen.
l Älä käytä tunnistimia nopeuden ollessa suurempi kuin 10 km/h.
l Älä kiinnitä mitään varusteita tunnistimen havaintoalueelle.
lJos jokin tunnistimista likaantuu tai jäätyy,
kyseisen tunnistimen merkkivalo syttyy ja
summeri hälyttää 8 sekunnin ajan. Sum-
merin hälytyksen jälkeen kaikkien tunnis-
timien merkkivalot syttyvät.
Puhdista tunnistimet pehmeällä lii-
nalla.
l Jos johonkin tunnistimeen tulee toimin-
tahäiriö, viallisen tunnistimen merkki-
valo vilkkuu ja summeri hälyttää
8 sekunnin ajan. Summerin hälytyksen
jälkeen kaikkien tunnistimien merkkiva-
lot vilkkuvat.
Anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun ammatti-
taitoisen ja hyvin varustetun tahon
tutkia auto.Tunnistimien
merkkivalot
OM64590FI.book Page 265 Thursday, August 4, 2016 1:04 PM

266
2-5. Muiden ajojärjestelmien käyttö
OM64590FI

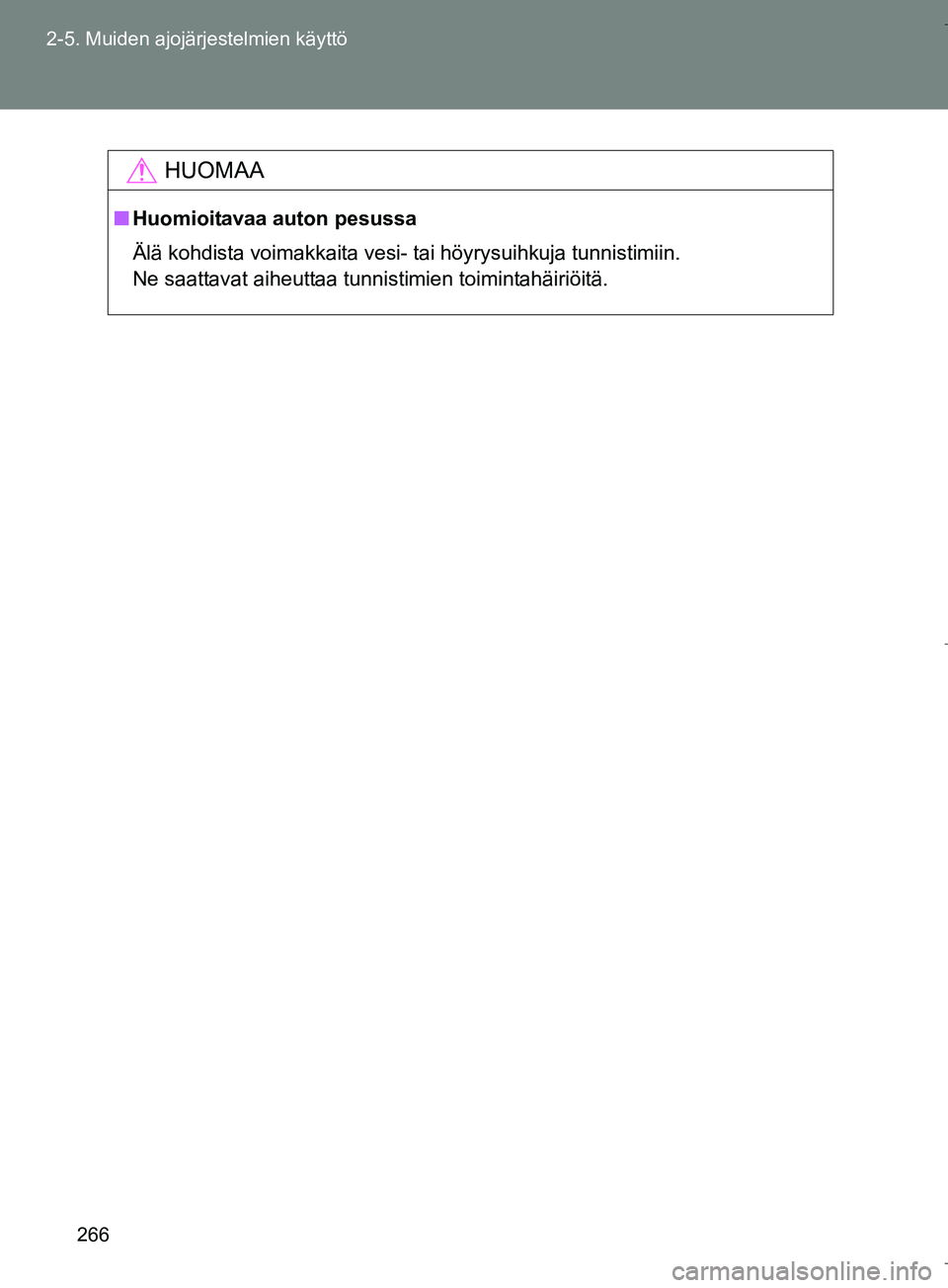

HUOMAA
n
Huomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Ne saattavat aiheuttaa tunnistimien toimintahäiriöitä.
OM64590FI.book Page 266 Thursday, August 4, 2016 1:04 PM

267
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64590FI
Stop & Start -järjestelmä
: Joissakin malleissa
Stop & Start -järjestelmä pysäyttää ja käynnistää moottorin kytkin-
polkimen käytön ohjaamana.
n Moottorin sammuttaminen
Pysäytä auto kytkinpoljin pohj aan painettuna. Siirrä sitten
vaihteenvalitsin asentoon N.
Vapauta kytkinpoljin.
Moottori pysähtyy ja Stop &
Start -järjestelmän merkkivalo
syttyy.
nMoottorin uudellee n käynnistyminen
Tarkasta, että vaihteenvalitsin on N-asennossa ja paina kytkin-
poljinta.
Moottori käynnistyy uudelleen. Stop & Start -merkkivalo sammuu.
(Tässä tilanteessa kytkinpolkimen vapauttaminen ei pysäytä mootto-
ria uudelleen.)
VA I H E1
VA I H E2
OM64590FI.book Page 267 Thursday, August 4, 2016 1:04 PM

268
2-5. Muiden ajojärjestelmien käyttö
OM64590FI

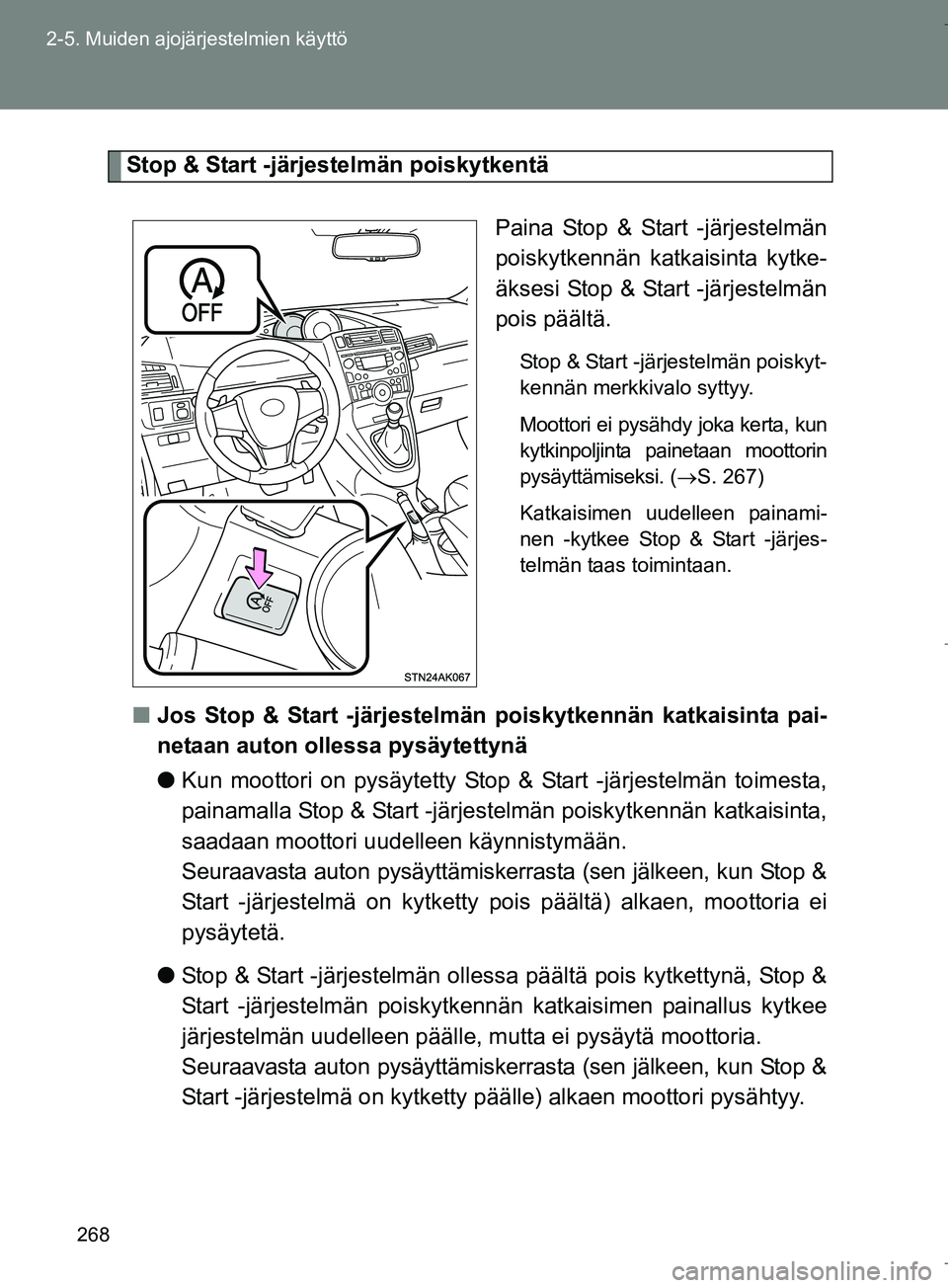

Stop & Start -järjestelmän poiskytkentä
Paina Stop & Start -järjestelmän
poiskytkennän katkaisinta kytke-
äksesi Stop & Start -järjestelmän
pois päältä.
Stop & Start -järjestelmän poiskyt-
kennän merkkivalo syttyy.
Moottori ei pysähdy joka kerta, kun
kytkinpoljinta painetaan moottorin
pysäyttämiseksi. (S. 267)
Katkaisimen uudelleen painami-
nen -kytkee Stop & Start -järjes-
telmän taas toimintaan.
n Jos Stop & Start -järjestelmän poiskytkennän katkaisinta pai-
netaan auton ollessa pysäytettynä
l Kun moottori on pysäytetty Stop & Start -järjestelmän toimesta,
painamalla Stop & Start -järjestelmän poiskytkennän katkaisinta,
saadaan moottori uudelleen käynnistymään.
Seuraavasta auton pysäyttämiskerrasta (sen jälkeen, kun Stop &
Start -järjestelmä on kytketty pois päältä) alkaen, moottoria ei
pysäytetä.
l Stop & Start -järjestelmän olless a päältä pois kytkettynä, Stop &
Start -järjestelmän poiskytkennä n katkaisimen painallus kytkee
järjestelmän uudelleen päälle, mutta ei pysäytä moottoria.
Seuraavasta auton pysäyttämiskerrasta (sen jälkeen, kun Stop &
Start -järjestelmä on kytketty p äälle) alkaen moottori pysähtyy.
OM64590FI.book Page 268 Thursday, August 4, 2016 1:04 PM

269
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64590FI
n

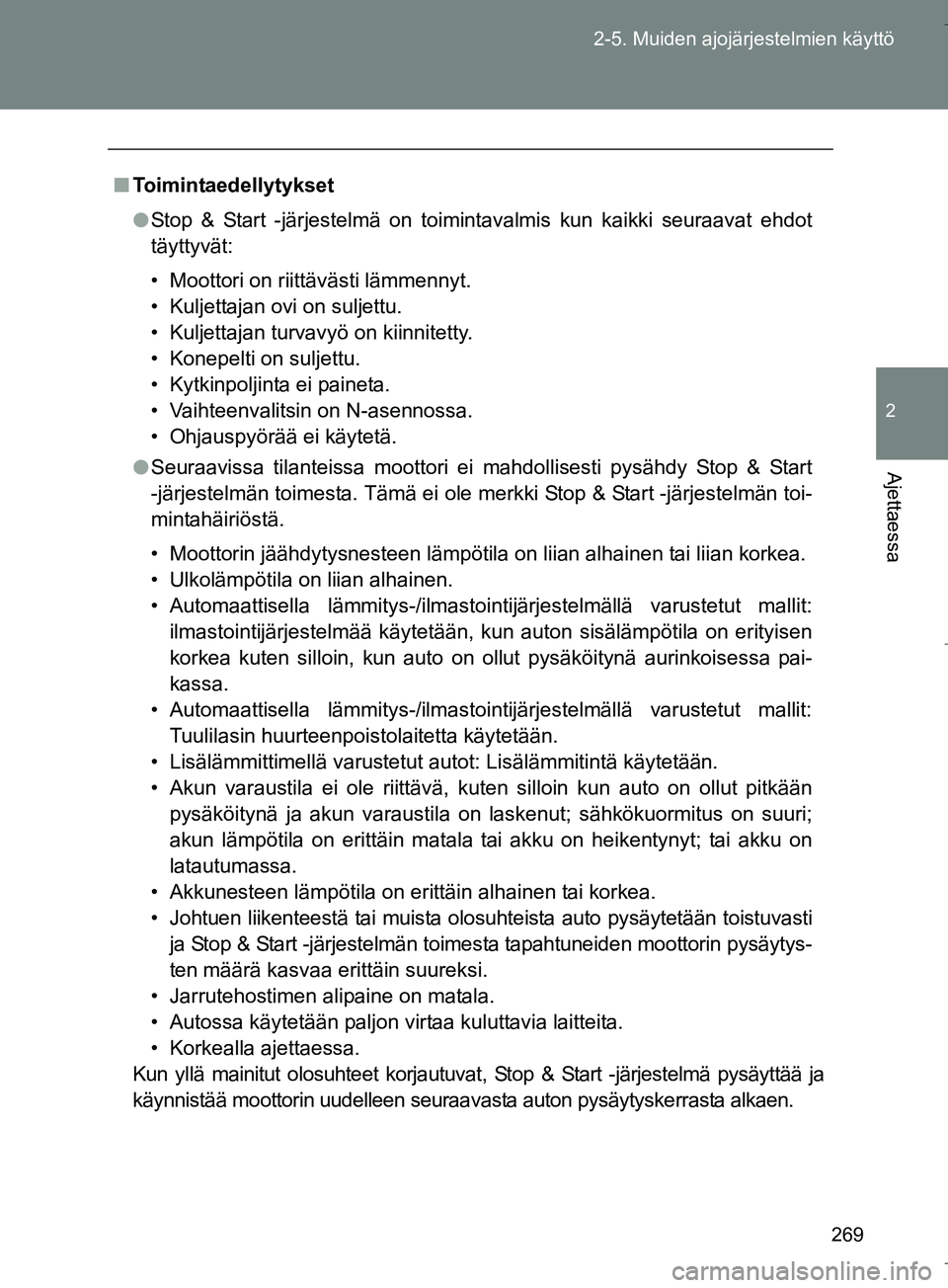

Toimintaedellytykset
l Stop & Start -järjestelmä on toimintavalmis kun kaikki seuraavat ehdot
täyttyvät:
• Moottori on riittävästi lämmennyt.
• Kuljettajan ovi on suljettu.
• Kuljettajan turvavyö on kiinnitetty.
• Konepelti on suljettu.
• Kytkinpoljinta ei paineta.
• Vaihteenvalitsin on N-asennossa.
• Ohjauspyörää ei käytetä.
l Seuraavissa tilanteissa moottori ei mahdollisesti pysähdy Stop & Start
-järjestelmän toimesta. Tämä ei ole merkki Stop & Start -järjestelmän toi-
mintahäiriöstä.
• Moottorin jäähdytysnesteen lämpötila on liian alhainen tai liian korkea.
• Ulkolämpötila on liian alhainen.
• Automaattisella lämmitys-/ilmastointijärjestelmällä varustetut mallit:
ilmastointijärjestelmää käytetään, kun auton sisälämpötila on erityisen
korkea kuten silloin, kun auto on ollut pysäköitynä aurinkoisessa pai-
kassa.
• Automaattisella lämmitys-/ilmastointijärjestelmällä varustetut mallit: Tuulilasin huurteenpoistolaitetta käytetään.
• Lisälämmittimellä varustetut autot: Lisälämmitintä kä\
ytetään.
• Akun varaustila ei ole riittävä, kuten silloin kun auto on ollut pitkään pysäköitynä ja akun varaustila on laskenut; sähkökuormitus on suuri;
akun lämpötila on erittäin matala tai akku on heikentynyt; tai akku on
latautumassa.
• Akkunesteen lämpötila on erittäin alhainen tai korkea.
• Johtuen liikenteestä tai muista olosuhteista auto pysäytetään toistuvasti ja Stop & Start -järjestelmän toimesta tapahtuneiden moottorin pysäytys-
ten määrä kasvaa erittäin suureksi.
• Jarrutehostimen alipaine on matala.
• Autossa käytetään paljon virtaa kuluttavia laitteita.
• Korkealla ajettaessa.
Kun yllä mainitut olosuhteet korjautuvat, Stop & Start -järjestelmä pysäyttää ja
käynnistää moottorin uudelleen seuraavasta auton pysäytyskerrasta alkaen.
OM64590FI.book Page 269 Thursday, August 4, 2016 1:04 PM

270
2-5. Muiden ajojärjestelmien käyttö
OM64590FI
l

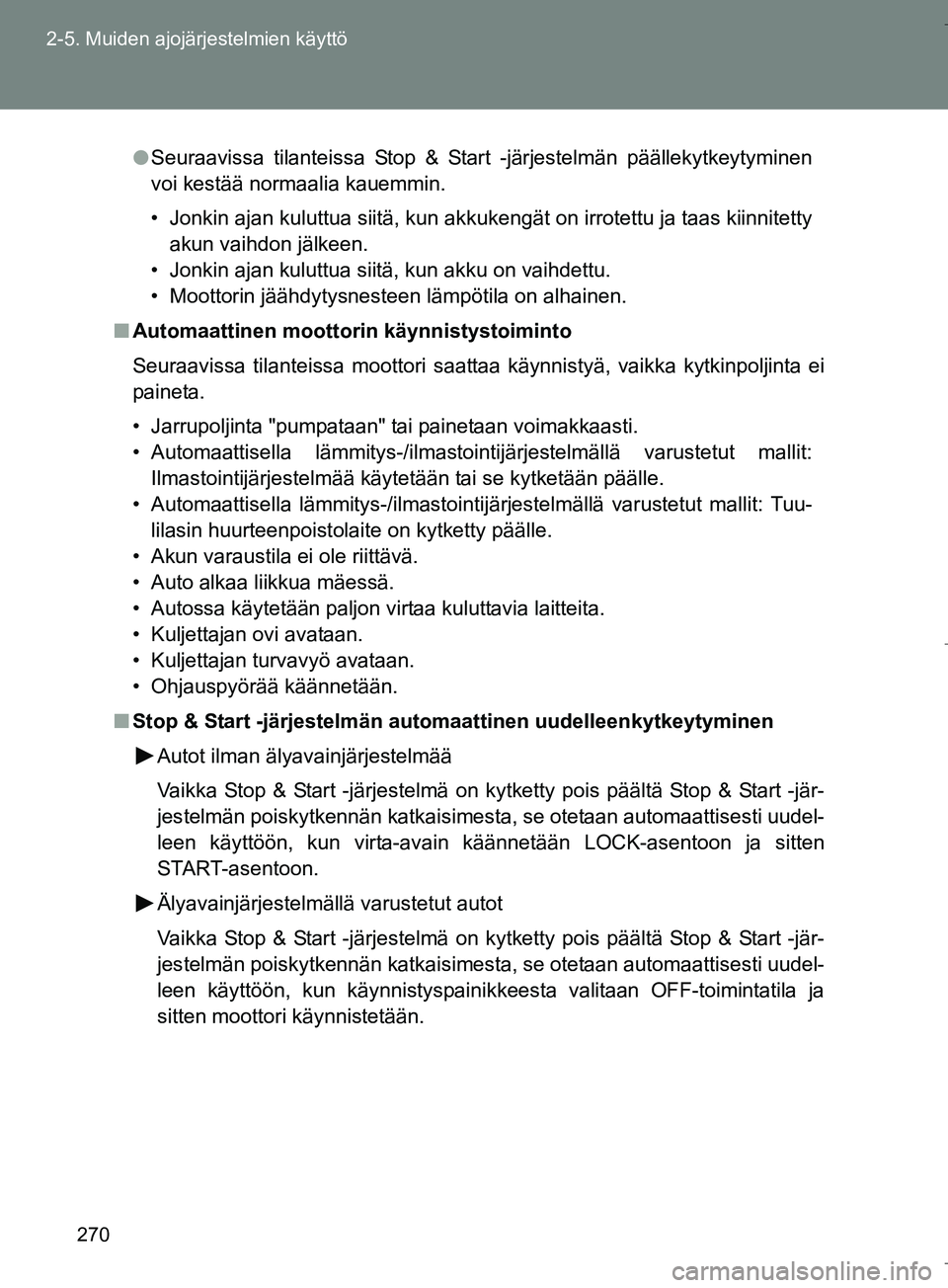

Seuraavissa tilanteissa Stop & Start -järjestelmän päällekytkeytyminen
voi kestää normaalia kauemmin.
• Jonkin ajan kuluttua siitä, kun akkukengät on irrotettu ja taas kiinnitetty
akun vaihdon jälkeen.
• Jonkin ajan kuluttua siitä, kun akku on vaihdettu.
• Moottorin jäähdytysnesteen lämpötila on alhainen.
n Automaattinen moottorin käynnistystoiminto
Seuraavissa tilanteissa moottori saattaa käynnistyä, vaikka kytkinpoljinta ei
paineta.
• Jarrupoljinta "pumpataan" tai painetaan voimakkaasti.
• Automaattisella lämmitys-/ilmastointijärjestelmällä varustetu\
t mallit: Ilmastointijärjestelmää käytetään tai se kytketään päälle.
• Automaattisella lämmitys-/ilmastointijärjestelmällä varustetut mallit: Tuu- lilasin huurteenpoistolaite on kytketty päälle.
• Akun varaustila ei ole riittävä.
• Auto alkaa liikkua mäessä.
• Autossa käytetään paljon virtaa kuluttavia laitteita.
• Kuljettajan ovi avataan.
• Kuljettajan turvavyö avataan.
• Ohjauspyörää käännetään.
n Stop & Start -järjestelmän automaattinen uudelleenkytkeytyminen
Autot ilman älyavainjärjestelmää
Vaikka Stop & Start -järjestelmä on kytketty pois päältä Stop & Start -jär-
jestelmän poiskytkennän katkaisimesta, se otetaan automaattisesti uudel-
leen käyttöön, kun virta-avain käännetään LOCK-asentoon ja sitten
START-asentoon.
Älyavainjärjestelmällä varustetut autot
Vaikka Stop & Start -järjestelmä on kytketty pois päältä Stop & Start -jär-
jestelmän poiskytkennän katkaisimesta, se otetaan automaattisesti uudel-
leen käyttöön, kun käynnistyspainikkeesta valitaan OFF-toimintatila ja
sitten moottori käynnistetään.
OM64590FI.book Page 270 Thursday, August 4, 2016 1:04 PM
