TOYOTA VERSO 2016 Omistajan Käsikirja (in Finnish)
Manufacturer: TOYOTA, Model Year: 2016, Model line: VERSO, Model: TOYOTA VERSO 2016Pages: 622, PDF Size: 54.21 MB
Page 241 of 622

241
2-4. Toyota Safety Sense
2
Ajettaessa
OM64590FI

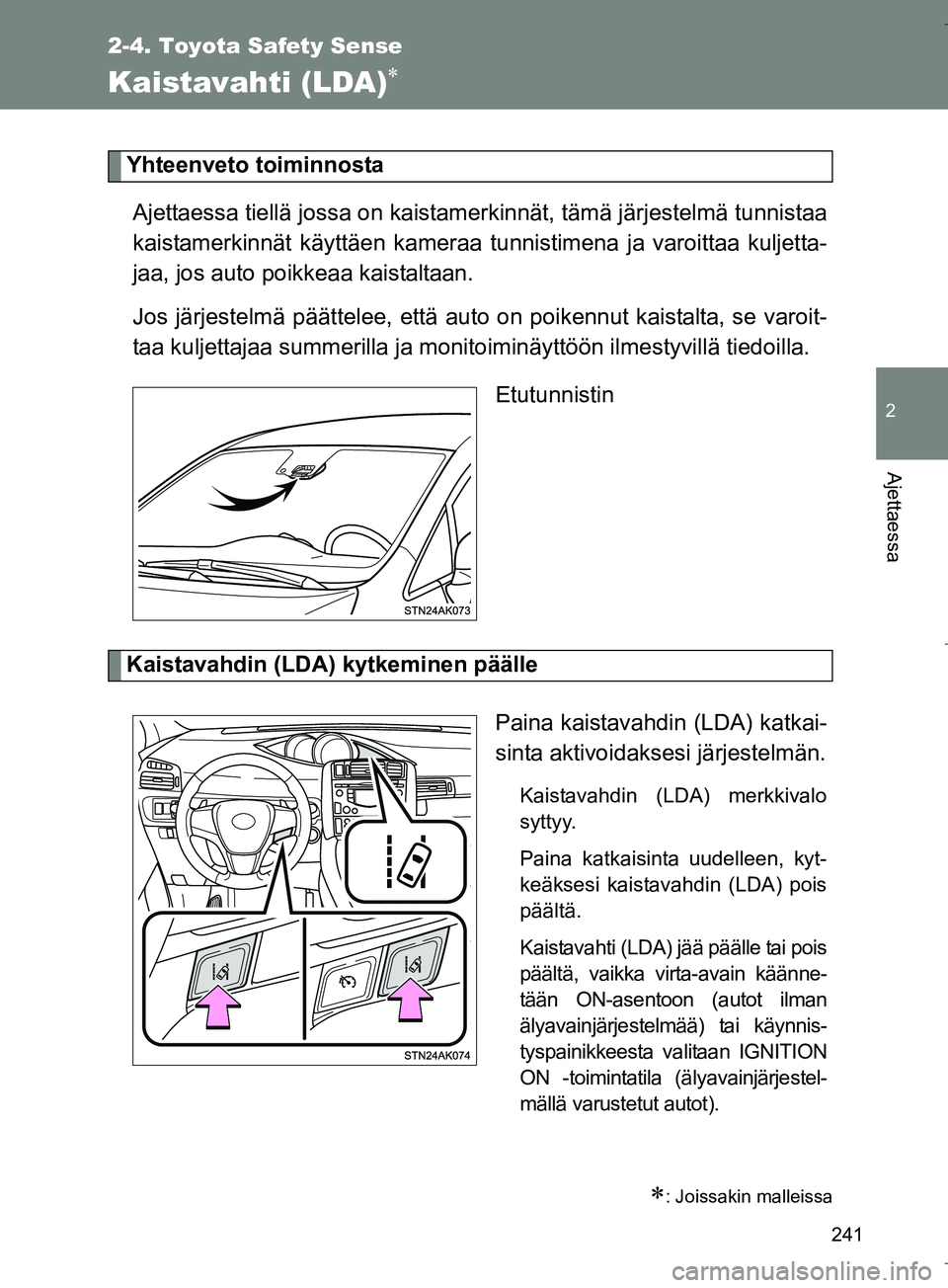

Kaistavahti (LDA)
Yhteenveto toiminnostaAjettaessa tiellä jossa on kaista merkinnät, tämä järjestelmä tunnistaa
kaistamerkinnät käyttäen kameraa tunnistimena ja varoittaa kuljetta-
jaa, jos auto poikkeaa kaistaltaan.
Jos järjestelmä päättelee, että auto on poikennut kaistalta, se varoit-
taa kuljettajaa summerilla ja moni toiminäyttöön ilmestyvillä tiedoilla.
Etutunnistin
Kaistavahdin (LDA) kytkeminen päälle
Paina kaistavahdin (LDA) katkai-
sinta aktivoidaksesi järjestelmän.
Kaistavahdin (LDA) merkkivalo
syttyy.
Paina katkaisinta uudelleen, kyt-
keäksesi kaistavahdin (LDA) pois
päältä.
Kaistavahti (LDA) jää päälle tai pois
päältä, vaikka virta-avain käänne-
tään ON-asentoon (autot ilman
älyavainjärjestelmää) tai käynnis-
tyspainikkeesta valitaan IGNITION
ON -toimintatila (älyavainjärjestel-
mällä varustetut autot).
: Joissakin malleissa
OM64590FI.book Page 241 Thursday, August 4, 2016 1:04 PM
Page 242 of 622

242
2-4. Toyota Safety Sense
OM64590FI

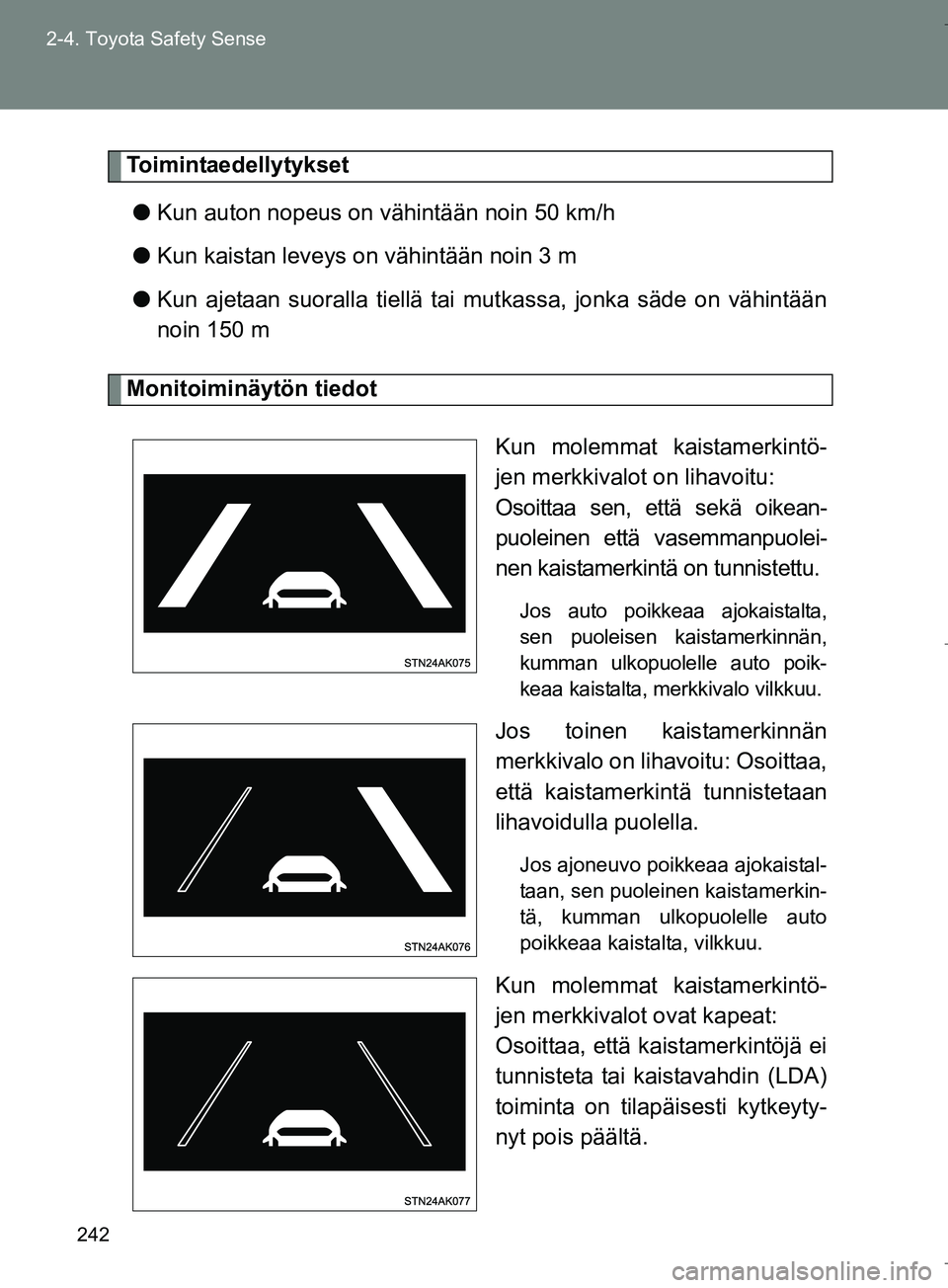

Toimintaedellytykset
l Kun auton nopeus on vähintään noin 50 km/h
l Kun kaistan leveys on vähintään noin 3 m
l Kun ajetaan suoralla tiellä tai mutkassa, jonka säde on vähintään
noin 150 m
Monitoiminäytön tiedot
Kun molemmat kaistamerkintö-
jen merkkivalot on lihavoitu:
Osoittaa sen, että sekä oikean-
puoleinen että vasemmanpuolei-
nen kaistamerkintä on tunnistettu.
Jos auto poikkeaa ajokaistalta,
sen puoleisen kaistamerkinnän,
kumman ulkopuolelle auto poik-
keaa kaistalta, merkkivalo vilkkuu.
Jos toinen kaistamerkinnän
merkkivalo on lihavoitu: Osoittaa,
että kaistamerkintä tunnistetaan
lihavoidulla puolella.
Jos ajoneuvo poikkeaa ajokaistal-
taan, sen puoleinen kaistamerkin-
tä, kumman ulkopuolelle auto
poikkeaa kaistalta, vilkkuu.
Kun molemmat kaistamerkintö-
jen merkkivalot ovat kapeat:
Osoittaa, että kaistamerkintöjä ei
tunnisteta tai kaistavahdin (LDA)
toiminta on tilapäisesti kytkeyty-
nyt pois päältä.
OM64590FI.book Page 242 Thursday, August 4, 2016 1:04 PM
Page 243 of 622

243
2-4. Toyota Safety Sense
2
Ajettaessa
OM64590FI

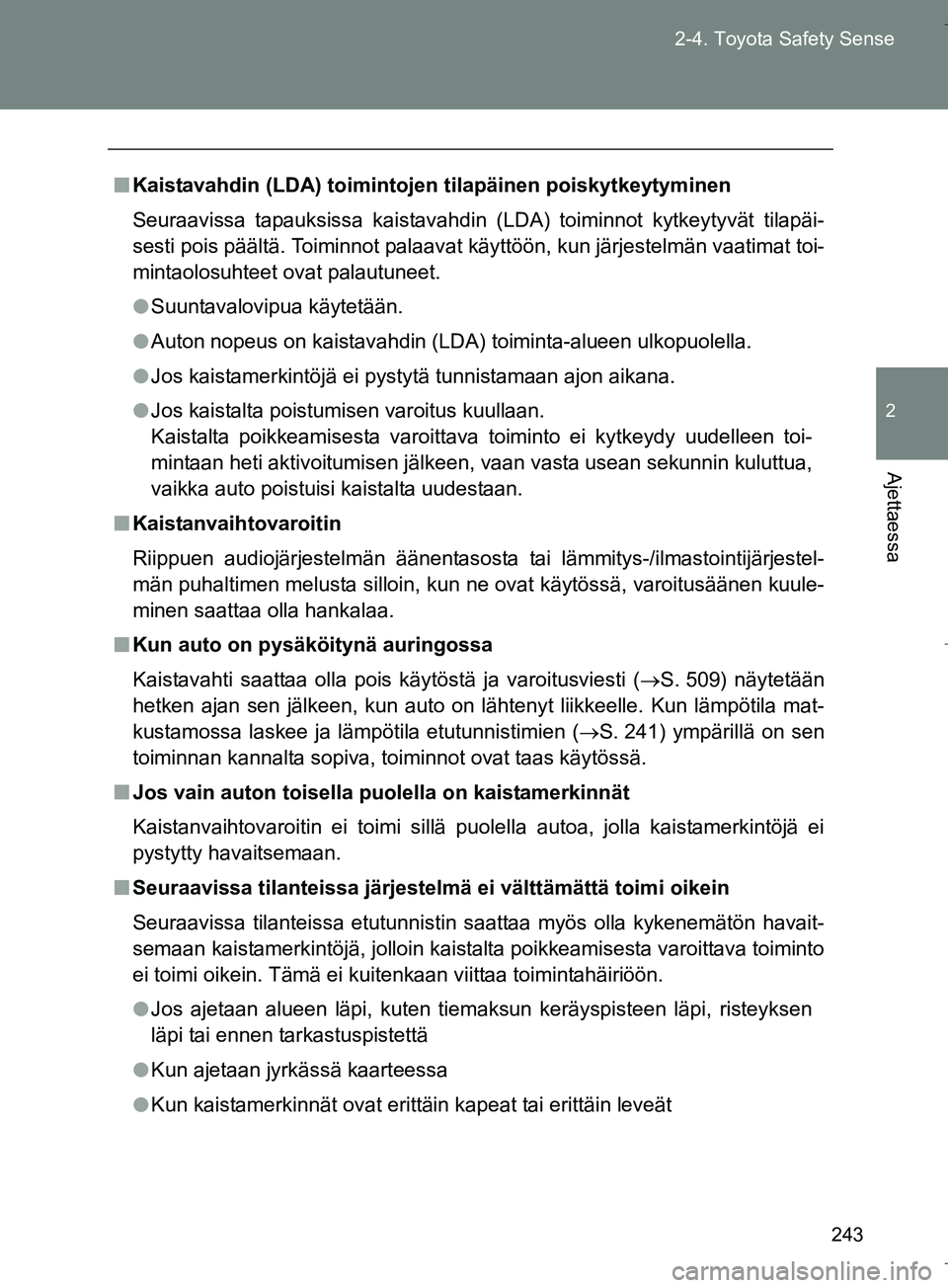

n
Kaistavahdin (LDA) toimintojen tilapäinen poiskytkeytyminen
Seuraavissa tapauksissa kaistavahdin (LDA) toiminnot kytkeytyvät tilapäi-
sesti pois päältä. Toiminnot palaavat käyttöön, kun järjestelmän vaatimat toi-
mintaolosuhteet ovat palautuneet.
l Suuntavalovipua käytetään.
l Auton nopeus on kaistavahdin (LDA) toiminta-alueen ulkopuolella.
l Jos kaistamerkintöjä ei pystytä tunnistamaan ajon aikana.
l Jos kaistalta poistumisen varoitus kuullaan.
Kaistalta poikkeamisesta varoittava toiminto ei kytkeydy uudelleen toi-
mintaan heti aktivoitumisen jälkeen, vaan vasta usean sekunnin kuluttua,
vaikka auto poistuisi kaistalta uudestaan.
n Kaistanvaihtovaroitin
Riippuen audiojärjestelmän äänentasosta tai lämmitys-/ilmastointijärjestel-
män puhaltimen melusta silloin, kun ne ovat käytössä, varoitusäänen kuule-
minen saattaa olla hankalaa.
n Kun auto on pysäköitynä auringossa
Kaistavahti saattaa olla pois käytöstä ja varoitusviesti ( S. 509) näytetään
hetken ajan sen jälkeen, kun auto on lähtenyt liikkeelle. Kun lämpötila mat-
kustamossa laskee ja lämpötila etutunnistimien ( S. 241) ympärillä on sen
toiminnan kannalta sopiva, toiminnot ovat taas käytössä.
n Jos vain auton toisella puolella on kaistamerkinnät
Kaistanvaihtovaroitin ei toimi sillä puolella autoa, jolla kaistamerkintöjä ei
pystytty havaitsemaan.
n Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein
Seuraavissa tilanteissa etutunnistin saattaa myös olla kykenemätön havait-
semaan kaistamerkintöjä, jolloin kaistalta poikkeamisesta varoittava toiminto
ei toimi oikein. Tämä ei kuitenkaan viittaa toimintahäiriöön.
l Jos ajetaan alueen läpi, kuten tiemaksun keräyspisteen läpi, risteyksen
läpi tai ennen tarkastuspistettä
l Kun ajetaan jyrkässä kaarteessa
l Kun kaistamerkinnät ovat erittäin kapeat tai erittäin leveät
OM64590FI.book Page 243 Thursday, August 4, 2016 1:04 PM
Page 244 of 622

244
2-4. Toyota Safety Sense
OM64590FI

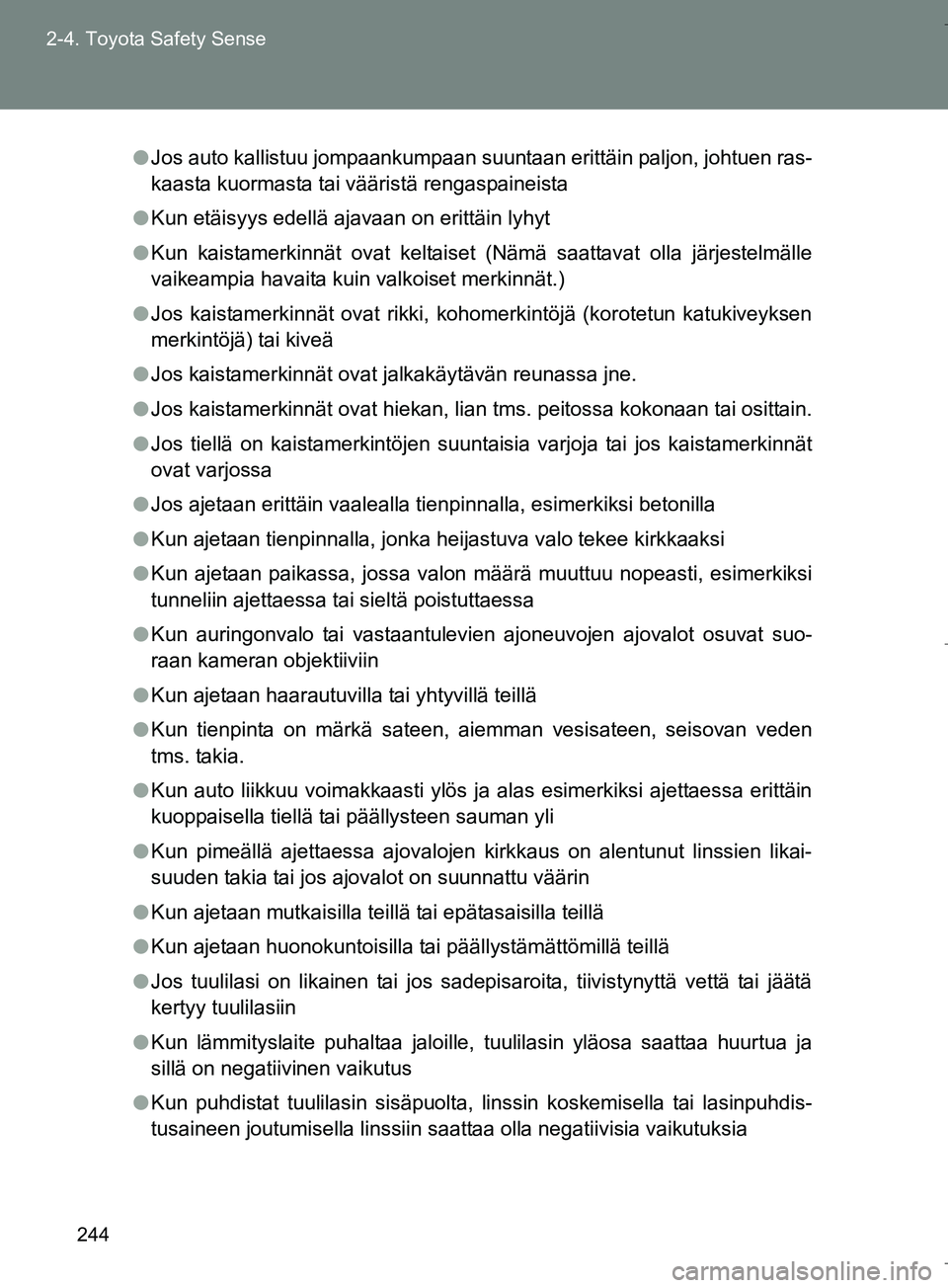

l
Jos auto kallistuu jompaankumpaan suuntaan erittäin paljon, johtuen ras-
kaasta kuormasta tai vääristä rengaspaineista
l Kun etäisyys edellä ajavaan on erittäin lyhyt
l Kun kaistamerkinnät ovat keltaiset (Nämä saattavat olla järjestelmälle
vaikeampia havaita kuin valkoiset merkinnät.)
l Jos kaistamerkinnät ovat rikki, kohomerkintöjä (korotetun katukiveyksen
merkintöjä) tai kiveä
l Jos kaistamerkinnät ovat jalkakäytävän reunassa jne.
l Jos kaistamerkinnät ovat hiekan, lian tms. peitossa kokonaan tai osittain.
l Jos tiellä on kaistamerkintöjen suuntaisia varjoja tai jos kaistamerkinnät
ovat varjossa
l Jos ajetaan erittäin vaalealla tienpinnalla, esimerkiksi betonilla
l Kun ajetaan tienpinnalla, jonka heijastuva valo tekee kirkkaaksi
l Kun ajetaan paikassa, jossa valon määrä muuttuu nopeasti, esimerkiksi
tunneliin ajettaessa tai sieltä poistuttaessa
l Kun auringonvalo tai vastaantulevien ajoneuvojen ajovalot osuvat suo-
raan kameran objektiiviin
l Kun ajetaan haarautuvilla tai yhtyvillä teillä
l Kun tienpinta on märkä sateen, aiemman vesisateen, seisovan veden
tms. takia.
l Kun auto liikkuu voimakkaasti ylös ja alas esimerkiksi ajettaessa erittäin
kuoppaisella tiellä tai päällysteen sauman yli
l Kun pimeällä ajettaessa ajovalojen kirkkaus on alentunut linssien likai-
suuden takia tai jos ajovalot on suunnattu väärin
l Kun ajetaan mutkaisilla teillä tai epätasaisilla teillä
l Kun ajetaan huonokuntoisilla tai päällystämättömillä teillä
l Jos tuulilasi on likainen tai jos sadepisaroita, tiivistynyttä vettä tai jäätä
kertyy tuulilasiin
l Kun lämmityslaite puhaltaa jaloille, tuulilasin yläosa saattaa huurtua ja
sillä on negatiivinen vaikutus
l Kun puhdistat tuulilasin sisäpuolta, linssin koskemisella tai lasinpuhdis-
tusaineen joutumisella linssiin saattaa olla negatiivisia vaikutuksia
OM64590FI.book Page 244 Thursday, August 4, 2016 1:04 PM
Page 245 of 622

245
2-4. Toyota Safety Sense
2
Ajettaessa
OM64590FI

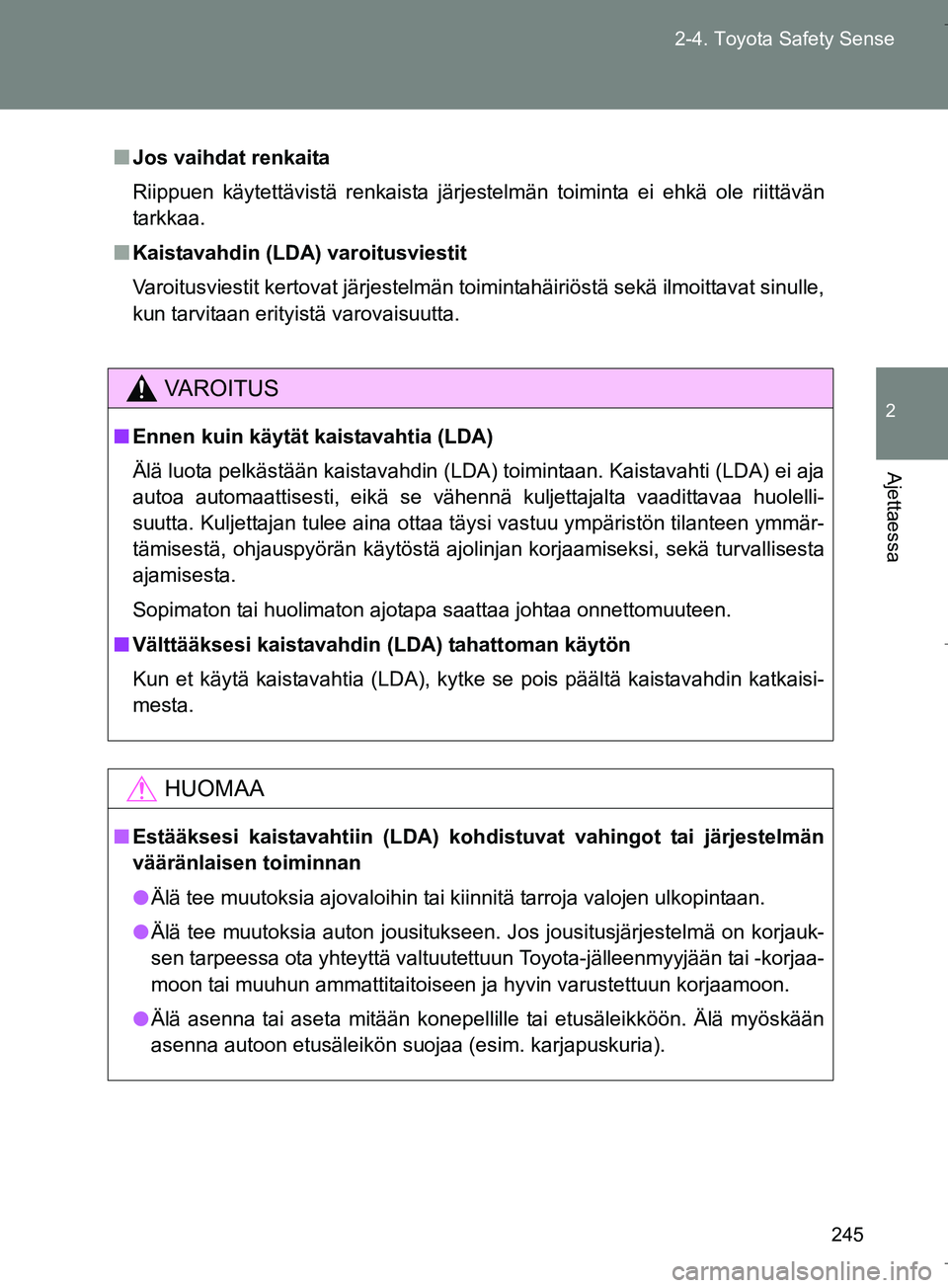

n
Jos vaihdat renkaita
Riippuen käytettävistä renkaista järjestelmän toiminta ei ehkä ole riittävän
tarkkaa.
n Kaistavahdin (LDA) varoitusviestit
Varoitusviestit kertovat järjestelmän toimintahäiriöstä sekä ilmoittavat sinulle,
kun tarvitaan erityistä varovaisuutta.
VAROITUS
nEnnen kuin käytät kaistavahtia (LDA)
Älä luota pelkästään kaistavahdin (LDA) toimintaan. Kaistavahti (LDA) ei aja
autoa automaattisesti, eikä se vähennä kuljettajalta vaadittavaa huolelli-
suutta. Kuljettajan tulee aina ottaa täysi vastuu ympäristön tilanteen ymmär-
tämisestä, ohjauspyörän käytöstä ajolinjan korjaamiseksi, sekä turvallisesta
ajamisesta.
Sopimaton tai huolimaton ajotapa saattaa johtaa onnettomuuteen.
n Välttääksesi kaistavahdin (LDA) tahattoman käytön
Kun et käytä kaistavahtia (LDA), kytke se pois päältä kaistavahdin katkaisi-
mesta.
HUOMAA
nEstääksesi kaistavahtiin (LDA) kohdistuvat vahingot tai järjestelmän
vääränlaisen toiminnan
l Älä tee muutoksia ajovaloihin tai kiinnitä tarroja valojen ulkopintaan.
l Älä tee muutoksia auton jousitukseen. Jos jousitusjärjestelmä on korjauk-
sen tarpeessa ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Älä asenna tai aseta mitään konepellille tai etusäleikköön. Älä myöskään
asenna autoon etusäleikön suojaa (esim. karjapuskuria).
OM64590FI.book Page 245 Thursday, August 4, 2016 1:04 PM
Page 246 of 622

246
2-4. Toyota Safety Sense
OM64590FI
Automaattiset kaukovalot
Automaattisen kaukovalojärjestelmän aktivointiTyönnä vipua poispäin itsestäsi
ajovalojen katkaisimen ollessa
asennossa .
Automaattisten kaukovalojen
merkkivalo syttyy ajovalojen kyt-
keytyessä automaattisesti osoit-
taakseen järjestelmän olevan
toiminnassa.
: Joissakin malleissa
Automaattinen kaukovalotoiminto ar vioi autossa olevan etutunnisti-
men avulla katuvalojen kirkkautta, vastaantulevien ja edellä ajavien
ajoneuvojen yms. valoja ja sytytt ää ja sammuttaa kaukovalot auto-
maattisesti tarpeen mukaan.
OM64590FI.book Page 246 Thursday, August 4, 2016 1:04 PM
Page 247 of 622

247
2-4. Toyota Safety Sense
2
Ajettaessa
OM64590FI
Kaukovalojen automaattisen sy
ttymisen tai sammumisen ehdot
Kun kaikki seuraavista ehdoista täy ttyvät, kaukovalot syttyvät auto-
maattisesti:
l Auton nopeus on suurempi kuin noin 40 km/h.
l Auton edessä oleva alue on pimeä.
l Auton edessä ei ole vastaantulevia tai edellä ajavia ajoneuvoja,
joiden ajo- tai takavalot palavat.
l Edellä olevalla tieosuudella on vain muutamia katuvaloja.
Jos jokin seuraavista ehdoista täyttyy, kaukovalot sammuvat auto-
maattisesti:
l Ajonopeus laskee noin alle 30 km/h:iin.
l Auton edessä oleva alue ei ole pimeä.
l Vastaantulevien tai edellä ajavi en ajoneuvojen ajo- tai takavalot
palavat.
l Edellä olevalla tieosuudella on runsaasti katuvaloja.
OM64590FI.book Page 247 Thursday, August 4, 2016 1:04 PM
Page 248 of 622

248
2-4. Toyota Safety Sense
OM64590FI

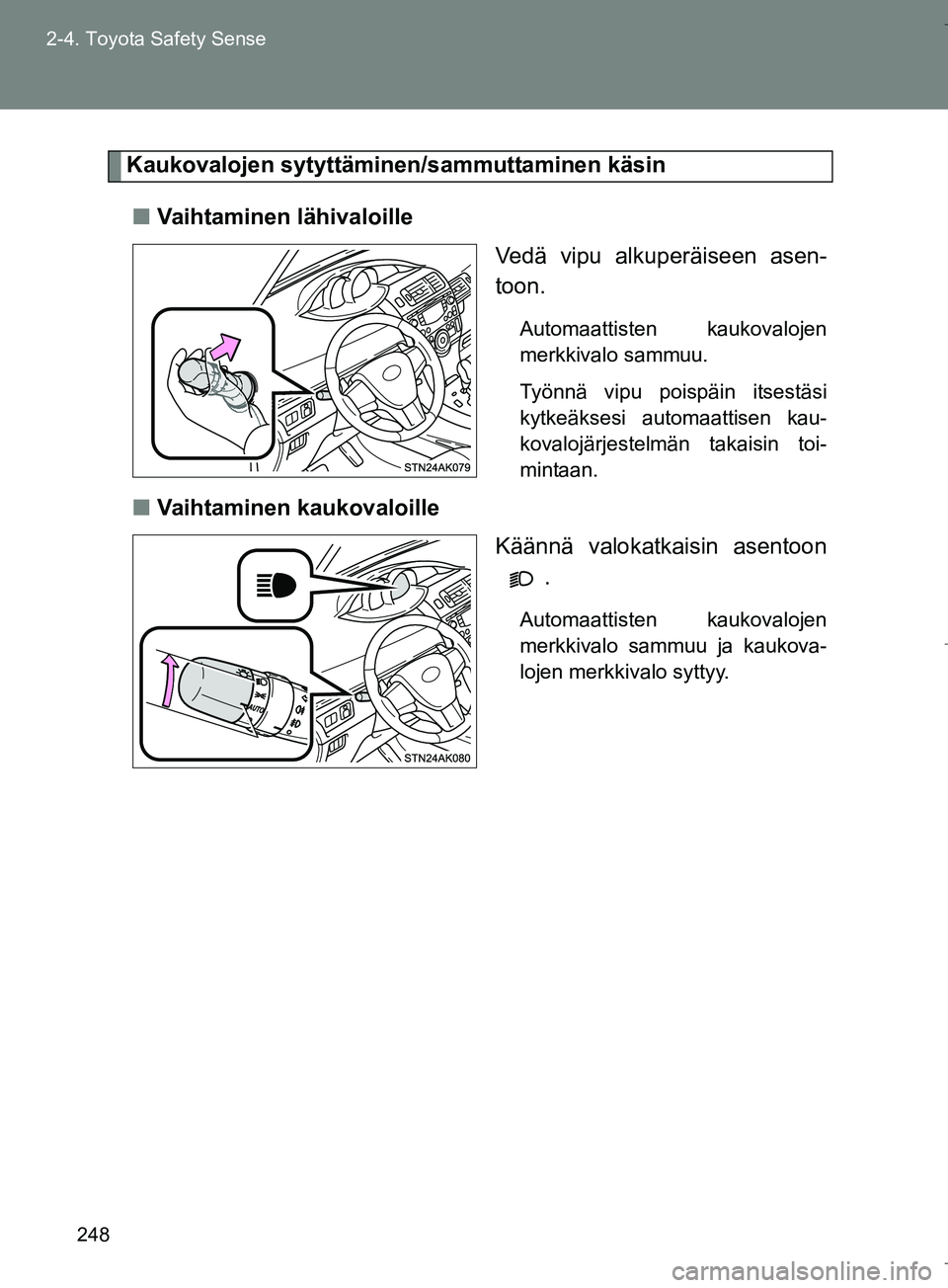

Kaukovalojen sytyttäminen/sammuttaminen käsin
n Vaihtaminen lähivaloille
Vedä vipu alkuperäiseen asen-
toon.
Automaattisten kaukovalojen
merkkivalo sammuu.
Työnnä vipu poispäin itsestäsi
kytkeäksesi automaattisen kau-
kovalojärjestelmän takaisin toi-
mintaan.
nVaihtaminen kaukovaloille
Käännä valokatkaisin asentoon.
Automaattisten kaukovalojen
merkkivalo sammuu ja kaukova-
lojen merkkivalo syttyy.
OM64590FI.book Page 248 Thursday, August 4, 2016 1:04 PM
Page 249 of 622

249
2-4. Toyota Safety Sense
2
Ajettaessa
OM64590FI

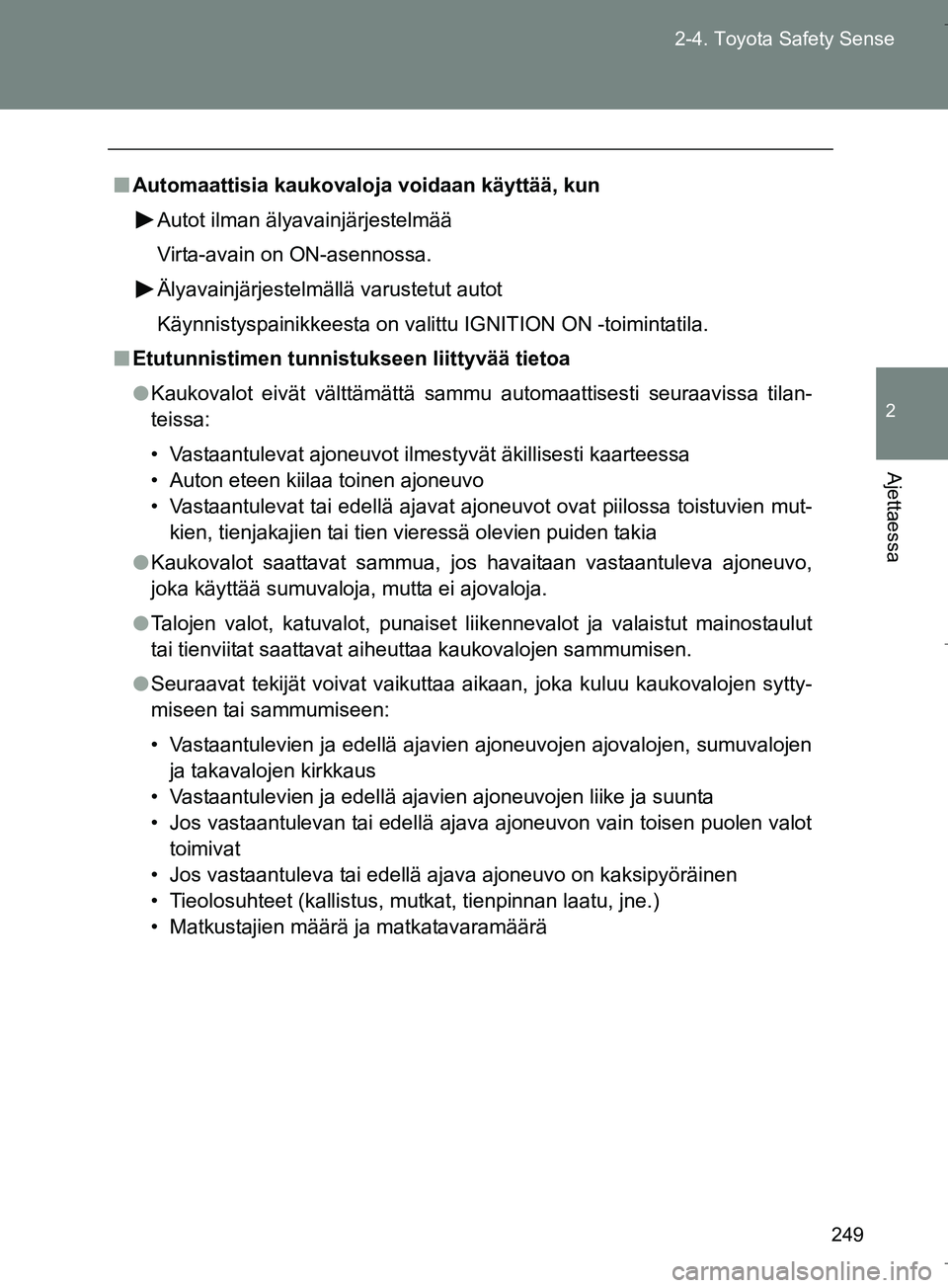

n
Automaattisia kaukovaloja voidaan käyttää, kun
Autot ilman älyavainjärjestelmää
Virta-avain on ON-asennossa.
Älyavainjärjestelmällä varustetut autot
Käynnistyspainikkeesta on valittu IGNITION ON -toimintatila.
n Etutunnistimen tunnistukseen liittyvää tietoa
l Kaukovalot eivät välttämättä sammu automaattisesti seuraavissa tilan-
teissa:
• Vastaantulevat ajoneuvot ilmestyvät äkillisesti kaarteessa
• Auton eteen kiilaa toinen ajoneuvo
• Vastaantulevat tai edellä ajavat ajoneuvot ovat piilossa toistuvien mut-
kien, tienjakajien tai tien vieressä olevien puiden takia
l Kaukovalot saattavat sammua, jos havaitaan vastaantuleva ajoneuvo,
joka käyttää sumuvaloja, mutta ei ajovaloja.
l Talojen valot, katuvalot, punaiset liikennevalot ja valaistut mainostaulut
tai tienviitat saattavat aiheuttaa kaukovalojen sammumisen.
l Seuraavat tekijät voivat vaikuttaa aikaan, joka kuluu kaukovalojen sytty-
miseen tai sammumiseen:
• Vastaantulevien ja edellä ajavien ajoneuvojen ajovalojen, sumuvalojen
ja takavalojen kirkkaus
• Vastaantulevien ja edellä ajavien ajoneuvojen liike ja suunta
• Jos vastaantulevan tai edellä ajava ajoneuvon vain toisen puolen valot toimivat
• Jos vastaantuleva tai edellä ajava ajoneuvo on kaksipyöräinen
• Tieolosuhteet (kallistus, mutkat, tienpinnan laatu, jne.)
• Matkustajien määrä ja matkatavaramäärä
OM64590FI.book Page 249 Thursday, August 4, 2016 1:04 PM
Page 250 of 622

250
2-4. Toyota Safety Sense
OM64590FI

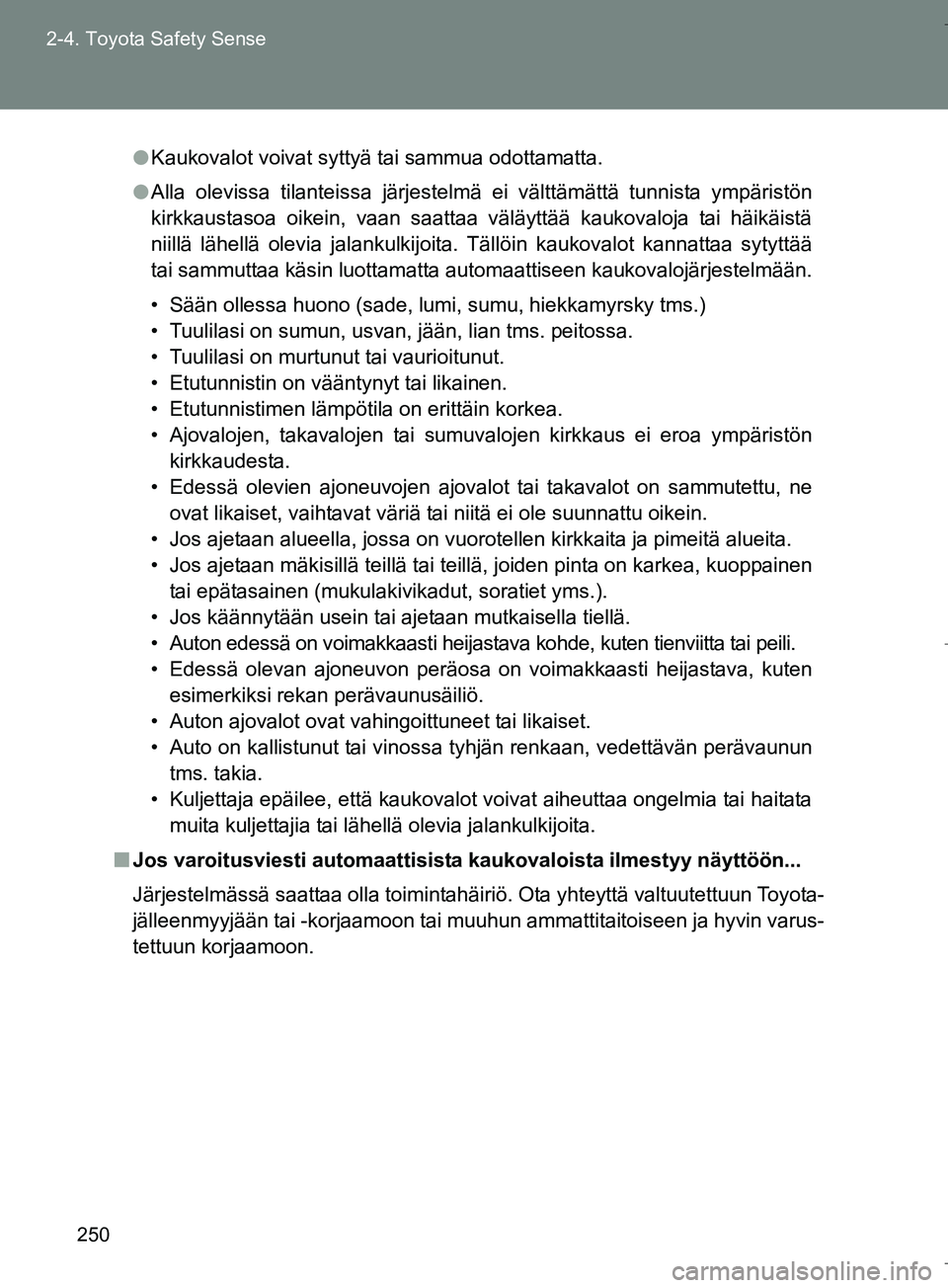

l
Kaukovalot voivat syttyä tai sammua odottamatta.
l Alla olevissa tilanteissa järjestelmä ei välttämättä tunnista ympäristön
kirkkaustasoa oikein, vaan saattaa väläyttää kaukovaloja tai häikäistä
niillä lähellä olevia jalankulkijoita. Tällöin kaukovalot kannattaa sytyttää
tai sammuttaa käsin luottamatta automaattiseen kaukovalojärjestelmään.
• Sään ollessa huono (sade, lumi, sumu, hiekkamyrsky tms.)
• Tuulilasi on sumun, usvan, jään, lian tms. peitossa.
• Tuulilasi on murtunut tai vaurioitunut.
• Etutunnistin on vääntynyt tai likainen.
• Etutunnistimen lämpötila on erittäin korkea.
• Ajovalojen, takavalojen tai sumuvalojen kirkkaus ei eroa ympäristön
kirkkaudesta.
• Edessä olevien ajoneuvojen ajovalot tai takavalot on sammutettu, ne ovat likaiset, vaihtavat väriä tai niitä ei ole suunnattu oikein.
• Jos ajetaan alueella, jossa on vuorotellen kirkkaita ja pimeitä alueita.
• Jos ajetaan mäkisillä teillä tai teillä, joiden pinta on karkea, kuoppainen tai epätasainen (mukulakivikadut, soratiet yms.).
• Jos käännytään usein tai ajetaan mutkaisella tiellä.
• Auton edessä on voimakkaasti heijastava kohde, kuten tienviitta tai peili.
• Edessä olevan ajoneuvon peräosa on voimakkaasti heijastava, kuten esimerkiksi rekan perävaunusäiliö.
• Auton ajovalot ovat vahingoittuneet tai likaiset.
• Auto on kallistunut tai vinossa tyhjän renkaan, vedettävän perävaunun tms. takia.
• Kuljettaja epäilee, että kaukovalot voivat aiheuttaa ongelmia tai haitata
muita kuljettajia tai lähellä olevia jalankulkijoita.
n Jos varoitusviesti automaattisist a kaukovaloista ilmestyy näyttöön...
Järjestelmässä saattaa olla toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varus-
tettuun korjaamoon.
OM64590FI.book Page 250 Thursday, August 4, 2016 1:04 PM
