TOYOTA VERSO 2016 Omistajan Käsikirja (in Finnish)

5
521
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM64590FI
Varapyörän esille ottaminen (mallit ilman kolmatta istuinriviä)
Avaa tavaratilan takimmainen lattialevy.
Autot, joissa on täysikokoinen varapyörä
Autot, joissa on kompakti varapyörä
Kiinnitä tavaratilan levy hihna-
koukulla.
Irrota hihnakoukku
Kiinnitä hihnakoukku
VA I H E1
OM64590FI.book Page 521 Thursday, August 4, 2016 1:04 PM

522
5-2. Toimenpiteet häiriön sattuessa
OM64590FI
Poista suojus.
Irrota varapyörän keskiosassa
oleva kiinnitin.
Nosta vararengas ulos.
Autot, joissa on täysikokoinen varapyörä
VA I H E2
VA I H E3
VA I H E4
OM64590FI.book Page 522 Thursday, August 4, 2016 1:04 PM

5
523
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM64590FI
Autot, joissa on kompakti varapyörä
Varapyörän esille ottaminen (kolmannella istuinrivillä varustetut autot)
Varmistu, että kolmannen istuinrivin selkänojat ovat täysin
pystyasennossa.
Avaa tavaratilan lattialevy.
Varo, ettei lattialevy äkillisesti
kaadu eteenpäin.
Ota nosturi esiin.
Kiristä
Löysää
VA I H E1
VA I H E2
VA I H E3
OM64590FI.book Page 523 Thursday, August 4, 2016 1:04 PM

524
5-2. Toimenpiteet häiriön sattuessa
OM64590FI
Poista säilytyslokero.
Irrota varapyörän keskiosassa
oleva kiinnitin.
Nosta vararengas ulos.
Vararengasta ei voi ottaa ulos kol-
mannen istuinrivin ollessa taitet-
tuna alas.
VA I H E4
VA I H E5
VA I H E6
OM64590FI.book Page 524 Thursday, August 4, 2016 1:04 PM

5
525
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM64590FI
Puhjenneen renkaan vaihtaminen
Aseta esteet pyöriin.
Jos pyörässä on teräsvanne,
irrota koristekapseli rengasavai-
mella tai koristekapselin irrotus-
työkalulla. (S. 436)
Suojaa koristekapseli rengasavai-
men ja koristekapselin väliin asete-
tulla kankaalla, kuvan osoittamalla
tavalla.
Löysää pyörän muttereita hie-
man (yksi kierros).
VA I H E1
Puhjennut rengasEsteen paikka
Edessä Vasen puoli Oikean takapyörän taakse
Oikea puoli Vasemman takapyörän taakse
Takana Vasen puoli Oikean etupyörän eteen
Oikea puoli Vasemman etupyörän eteen
VA I H E2
VA I H E3
OM64590FI.book Page 525 Thursday, August 4, 2016 1:04 PM

526
5-2. Toimenpiteet häiriön sattuessa
OM64590FI
Käännä nosturin A-osaa käsin,
kunnes nosturin lovi osuu nosto-
pisteeseen.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi
naarmuttamasta pyörän pintaa.
VA I H E4
VA I H E5
VA I H E6
OM64590FI.book Page 526 Thursday, August 4, 2016 1:04 PM

5
527
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM64590FI
Varapyörän kiinnittäminen
Poista pöly ja lika pyörän koske-
tuspinnoilta.
Jos likaa jää pyörän kosketuspin-
noille, saattavat pyöränmutterit
löystyä auton liikkuessa ja pyörä
saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyörän-
mutteria käsin, kaikkia yhtä paljon.
Teräspyörän korvaaminen teräspyörällä (myös kompakti varapyörä)
Kiristä muttereita kunnes kartio-
osa koskettaa vannetta.
Kevytmetallivanteen korvaaminen teräsvanteella (mukaan lukien
kompakti varapyörä)
Kiristä muttereita kunnes kartio-
osa koskettaa vannetta.
VA I H E1
VA I H E2
Kartio-osa
Va n -
teen
pinta
Kartio-osa
Van-
teen
pinta
OM64590FI.book Page 527 Thursday, August 4, 2016 1:04 PM

528
5-2. Toimenpiteet häiriön sattuessa
OM64590FI
Laske auto.
Kiristä jokaista mutteria kaksi tai
kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N
·m
Teräsvanteilla varustetut autot,
poislukien rengaspainevaroitti-
mella tai kompaktilla varapyörällä
varustetut autot: Kiinnitä koriste-
kapseli.
Kohdista renkaan venttiili koriste-
kapselissa olevan loven kanssa.
Aseta puhjennut rengas, nosturi ja
kaikki työkalut säilytyspaik-
koihinsa.
VA I H E3
VA I H E4
VA I H E5
VA I H E6
OM64590FI.book Page 528 Thursday, August 4, 2016 1:04 PM

5
529
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM64590FI
n

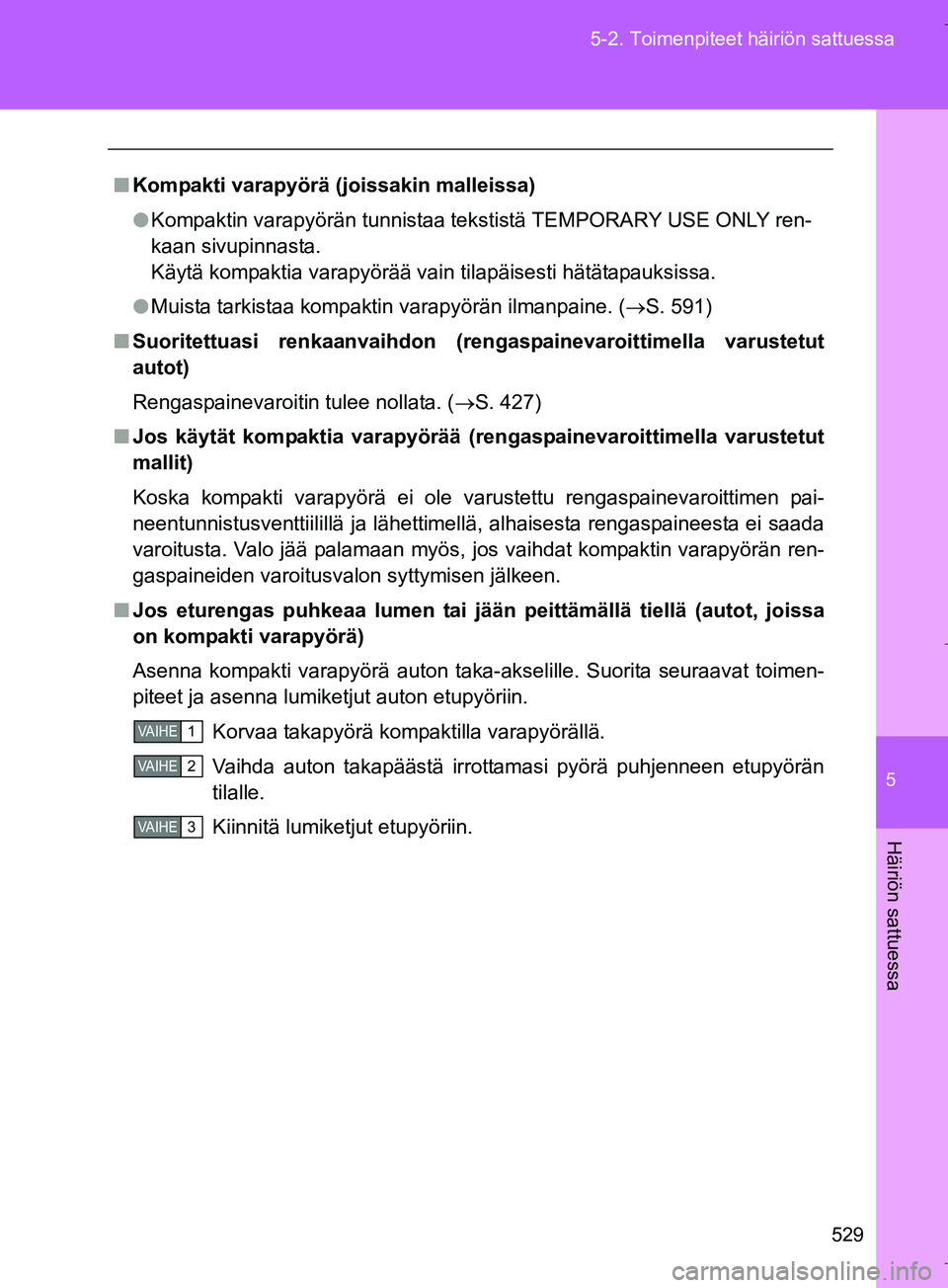

Kompakti varapyörä (joissakin malleissa)
l Kompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY ren-
kaan sivupinnasta.
Käytä kompaktia varapyörää vain tilapäisesti hätätapauksissa.
l Muista tarkistaa kompaktin varapyörän ilmanpaine. ( S. 591)
n Suoritettuasi renkaanvaihdon (ren gaspainevaroittimella varustetut
autot)
Rengaspainevaroitin tulee nollata. ( ï‚®S. 427)
n Jos käytät kompaktia varapyörää (ren gaspainevaroittimella varustetut
mallit)
Koska kompakti varapyörä ei ole varustettu rengaspainevaroittimen pai-
neentunnistusventtiilillä ja lähettimellä, alhaisesta rengaspaineesta ei saada
varoitusta. Valo jää palamaan myös, jos vaihdat kompaktin varapyörän ren-
gaspaineiden varoitusvalon syttymisen jälkeen.
n Jos eturengas puhkeaa lumen tai jään peittämällä tiellä (autot, joissa
on kompakti varapyörä)
Asenna kompakti varapyörä auton taka-akselille. Suorita seuraavat toimen-
piteet ja asenna lumiketjut auton etupyöriin.
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän
tilalle.
Kiinnitä lumiketjut etupyöriin.
VA I H E1
VA I H E2
VA I H E3
OM64590FI.book Page 529 Thursday, August 4, 2016 1:04 PM

530
5-2. Toimenpiteet häiriön sattuessa
OM64590FI

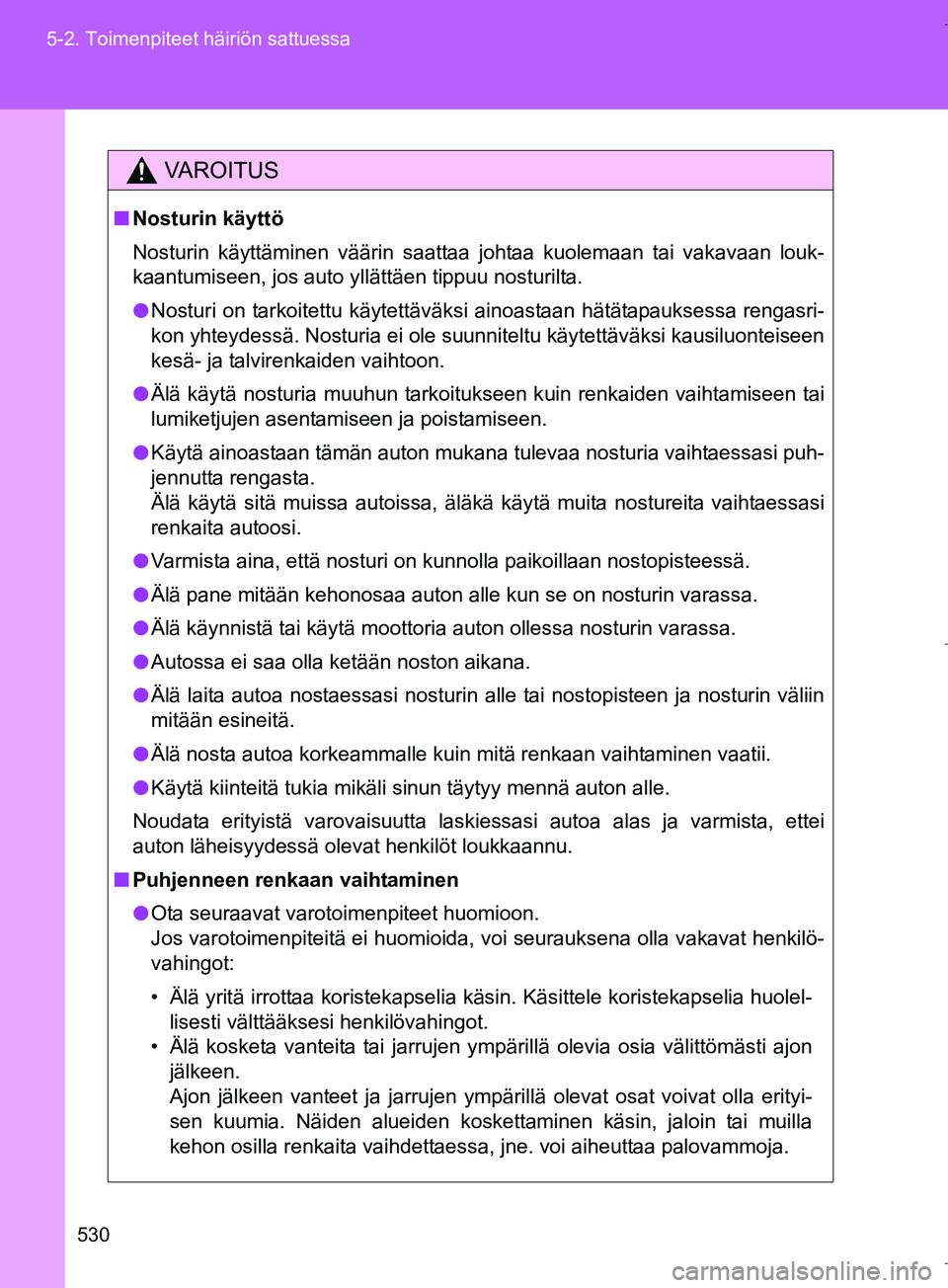

VAROITUS
n
Nosturin käyttö
Nosturin käyttäminen väärin saattaa johtaa kuolemaan tai vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
l Nosturi on tarkoitettu käytettäväksi ainoastaan hätätapauksessa rengasri-
kon yhteydessä. Nosturia ei ole suunniteltu käytettäväksi kausiluonteiseen
kesä- ja talvirenkaiden vaihtoon.
l Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
l Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi puh-
jennutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
renkaita autoosi.
l Varmista aina, että nosturi on kunnolla paikoillaan nostopisteessä.
l Älä pane mitään kehonosaa auton alle kun se on nosturin varassa.
l Älä käynnistä tai käytä moottoria auton ollessa nosturin varassa.
l Autossa ei saa olla ketään noston aikana.
l Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
l Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
l Käytä kiinteitä tukia mikäli sinun täytyy mennä auton \
alle.
Noudata erityistä varovaisuutta laskiessasi autoa alas ja varmista, ettei
auton läheisyydessä olevat henkilöt loukkaannu.
n Puhjenneen renkaan vaihtaminen
l Ota seuraavat varotoimenpiteet huomioon.
Jos varotoimenpiteitä ei huomioida, voi seurauksena olla vakavat henkilö-
vahingot:
• Älä yritä irrottaa koristekapselia käsin. Käsittele koristekapselia huolel-
lisesti välttääksesi henkilövahingot.
• Älä kosketa vanteita tai jarrujen ympärillä olevia osia välittömästi ajon
jälkeen.
Ajon jälkeen vanteet ja jarrujen ympärillä olevat osat voivat olla erityi-
sen kuumia. Näiden alueiden koskettaminen käsin, jaloin tai muilla
kehon osilla renkaita vaihdettaessa, jne. voi aiheuttaa palovammoja.
OM64590FI.book Page 530 Thursday, August 4, 2016 1:04 PM
