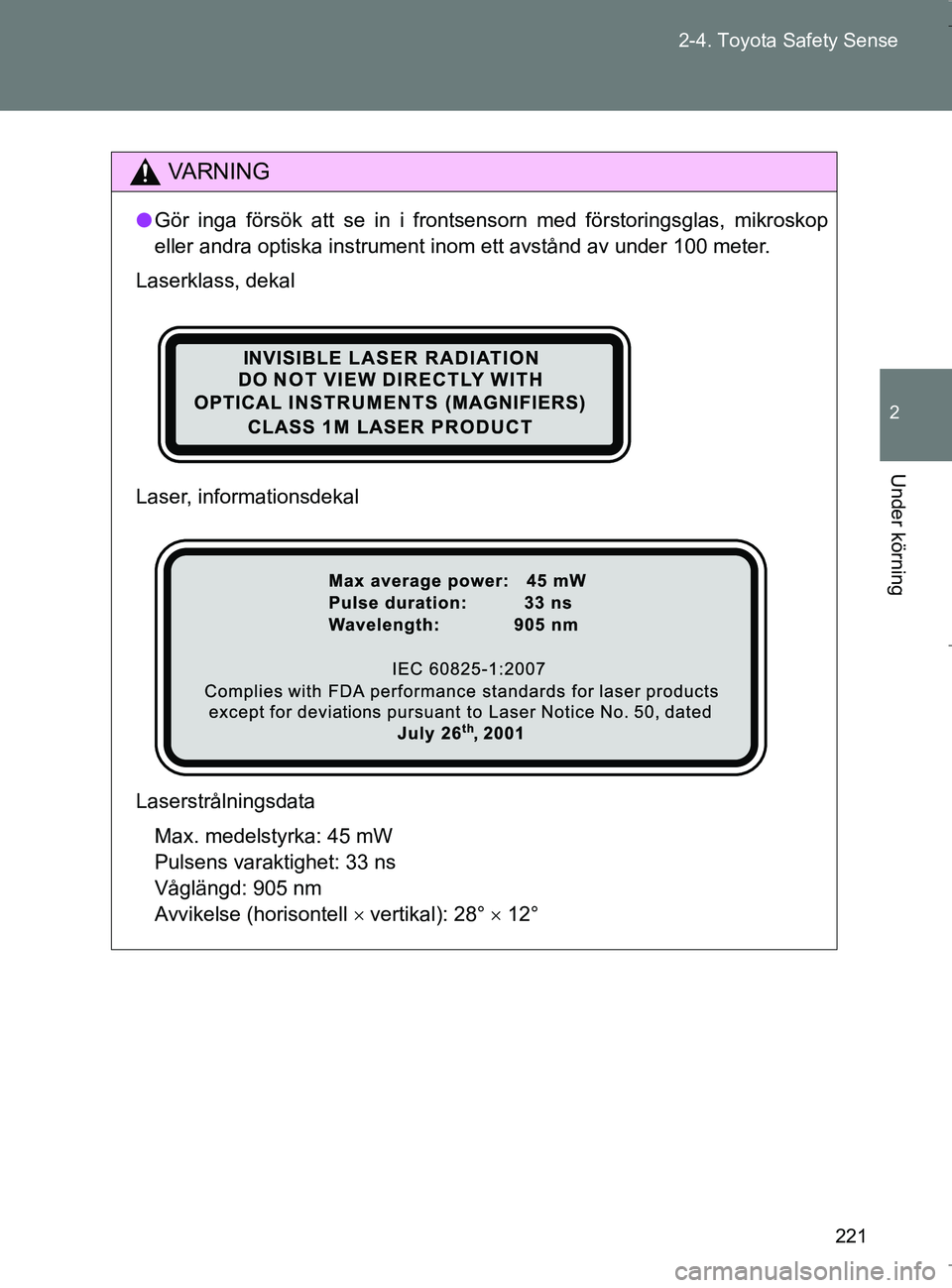

221
2-4. Toyota Safety Sense
2
Under körning
OM64517SE
VA R N I N G
l
Gör inga försök att se in i frontsensorn med förstoringsglas, mikroskop
eller andra optiska instrument inom ett avstånd av under 100 meter.
Laserklass, dekal
Laser, informationsdekal
Laserstrålningsdata Max. medelstyrka: 45 mW
Pulsens varaktighet: 33 ns
Våglängd: 905 nm
Avvikelse (horisontell  vertikal): 28°  12°
OM64517SE.book Page 221 Wednesday, December 7, 2016 4:10 PM

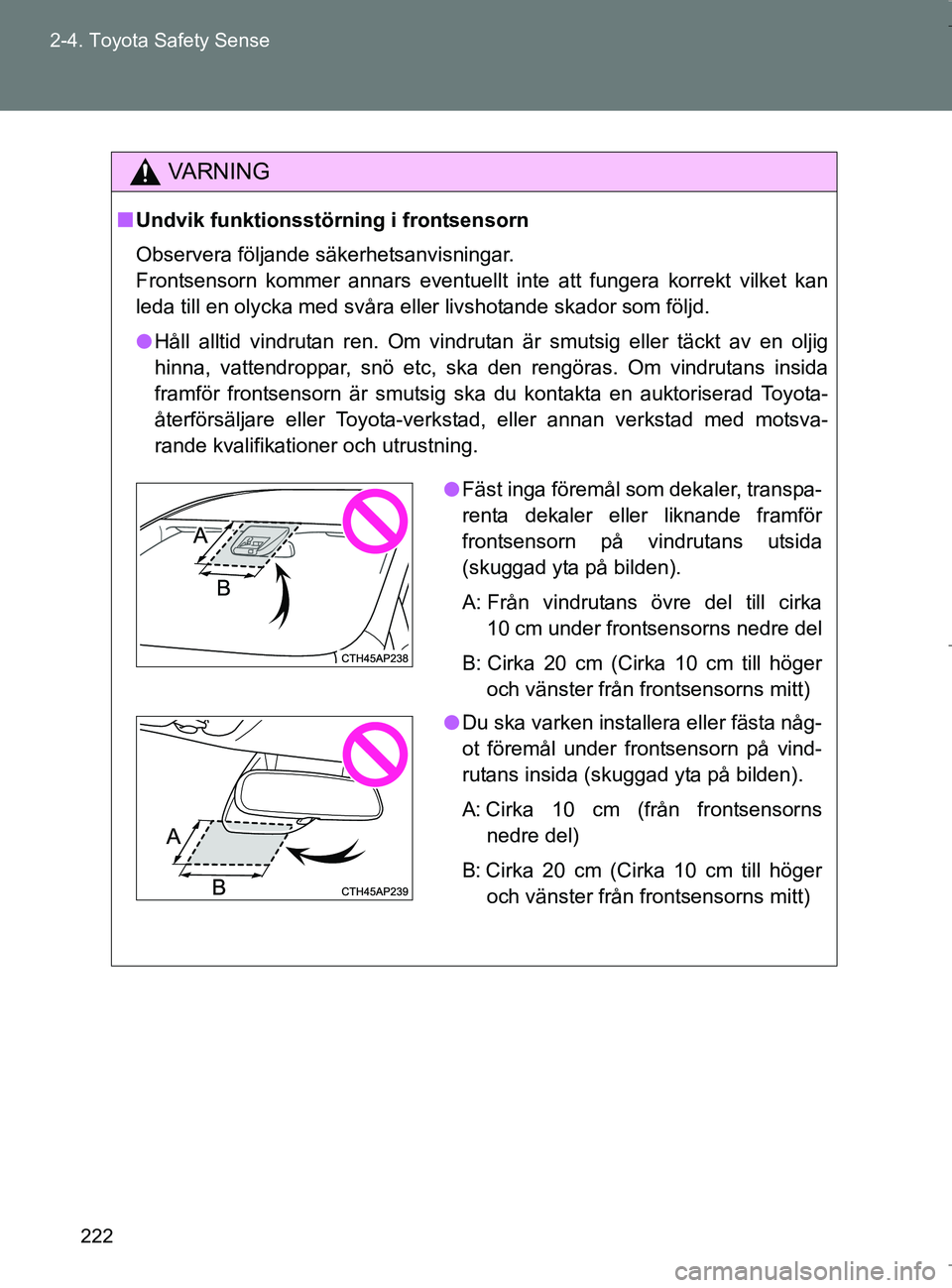

222
2-4. Toyota Safety Sense
OM64517SE
VA R N I N G
n
Undvik funktionsstörning i frontsensorn
Observera följande säkerhetsanvisningar.
Frontsensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Håll alltid vindrutan ren. Om vindru tan är smutsig eller täckt av en oljig
hinna, vattendroppar, snö etc, ska den rengöras. Om vindrutans insida
framför frontsensorn är smutsig ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Fäst inga föremål som dekaler, transpa-
renta dekaler eller liknande framför
frontsensorn på vindrutans utsida
(skuggad yta på bilden).
A: Från vindrutans övre del till cirka
10 cm under frontsensorns nedre del
B: Cirka 20 cm (Cirka 10 cm till höger och vänster från frontsensorns mitt)
l Du ska varken installera eller fästa någ-
ot föremål under frontsensorn på vind-
rutans insida (skuggad yta på bilden).
A: Cirka 10 cm (från frontsensorns
nedre del)
B: Cirka 20 cm (Cirka 10 cm till höger och vänster från frontsensorns mitt)
OM64517SE.book Page 222 Wednesday, December 7, 2016 4:10 PM

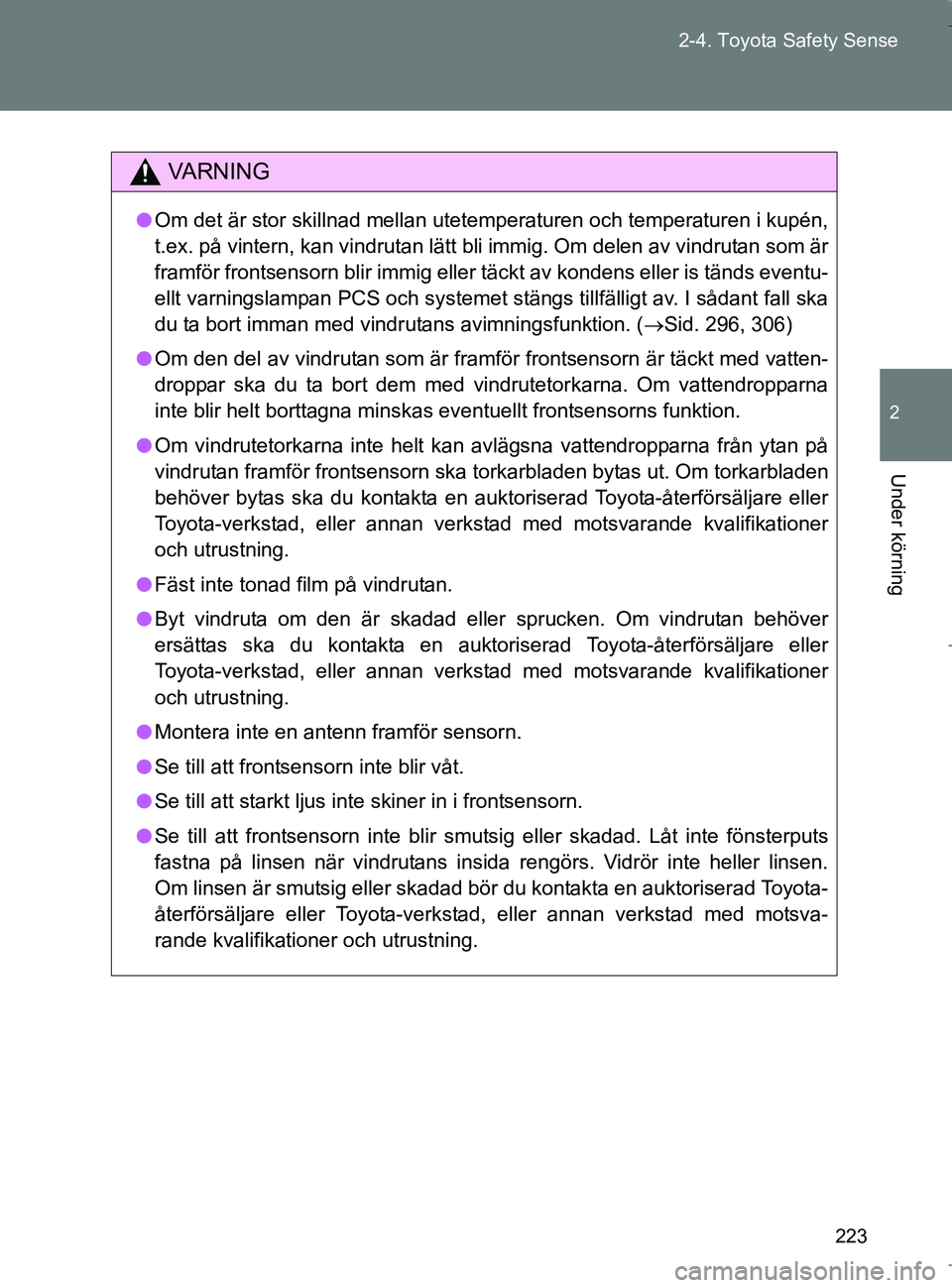

223
2-4. Toyota Safety Sense
2
Under körning
OM64517SE
VA R N I N G
l
Om det är stor skillnad mellan utetemperaturen och temperaturen i kupén,
t.ex. på vintern, kan vindrutan lätt bli immig. Om delen av vindrutan som är
framför frontsensorn blir immig eller täckt av kondens eller is tänds eventu-
ellt varningslampan PCS och systemet stängs tillfälligt av. I sådant fall ska
du ta bort imman med vindrutans avimningsfunktion. ( ï‚®Sid. 296, 306)
l Om den del av vindrutan som är framför frontsensorn är täckt med vatten-
droppar ska du ta bort dem med vindrutetorkarna. Om vattendropparna
inte blir helt borttagna minskas eventuellt frontsensorns funktion.
l Om vindrutetorkarna inte helt kan avlägsna vattendropparna från ytan på
vindrutan framför frontsensorn ska torkarbladen bytas ut. Om torkarbladen
behöver bytas ska du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
l Fäst inte tonad film på vindrutan.
l Byt vindruta om den är skadad eller sprucken. Om vindrutan behöver
ersättas ska du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
l Montera inte en antenn framför sensorn.
l Se till att frontsensorn inte blir våt.
l Se till att starkt ljus inte skiner in i frontsensorn.
l Se till att frontsensorn inte blir smutsig eller skadad. Låt inte fönsterputs
fastna på linsen när vindrutans insida rengörs. Vidrör inte heller linsen.
Om linsen är smutsig eller skadad bör du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
OM64517SE.book Page 223 Wednesday, December 7, 2016 4:10 PM

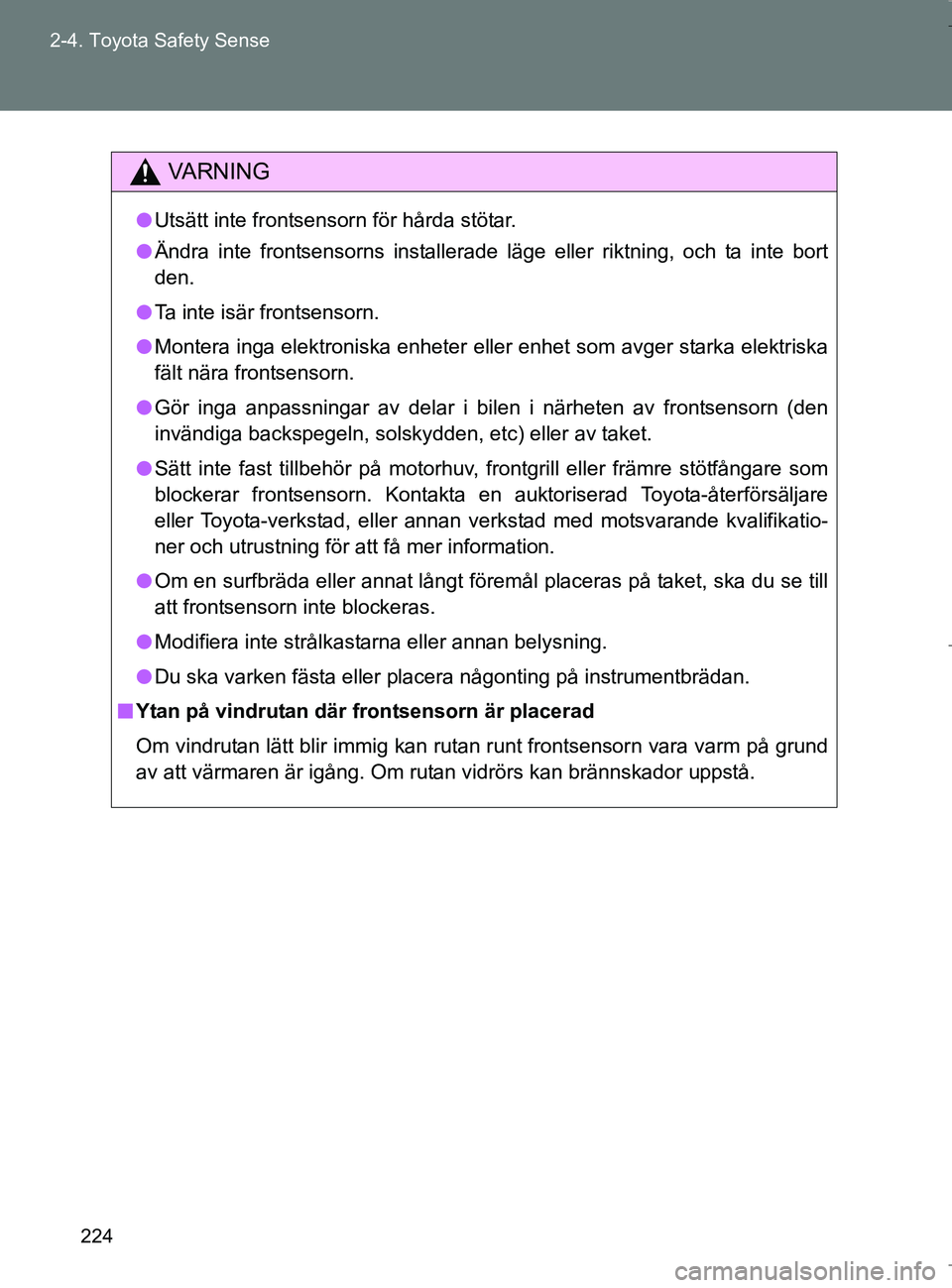

224
2-4. Toyota Safety Sense
OM64517SE
VA R N I N G
l
Utsätt inte frontsensorn för hårda stötar.
l Ändra inte frontsensorns installerade läge eller riktning, och ta inte bort
den.
l Ta inte isär frontsensorn.
l Montera inga elektroniska enheter eller enhet som avger starka elektriska
fält nära frontsensorn.
l Gör inga anpassningar av delar i bilen i närheten av frontsensorn (den
invändiga backspegeln, solskydden, etc) eller av taket.
l Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
blockerar frontsensorn. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning för att få mer information.
l Om en surfbräda eller annat långt föremål placeras på taket, ska du se till
att frontsensorn inte blockeras.
l Modifiera inte strålkastarna eller annan belysning.
l Du ska varken fästa eller placera någonting på instrumentbrädan.
n Ytan på vindrutan där frontsensorn är placerad
Om vindrutan lätt blir immig kan rutan runt frontsensorn vara varm på grund
av att värmaren är igång. Om rutan vidrörs kan brännskador uppstå.
OM64517SE.book Page 224 Wednesday, December 7, 2016 4:10 PM

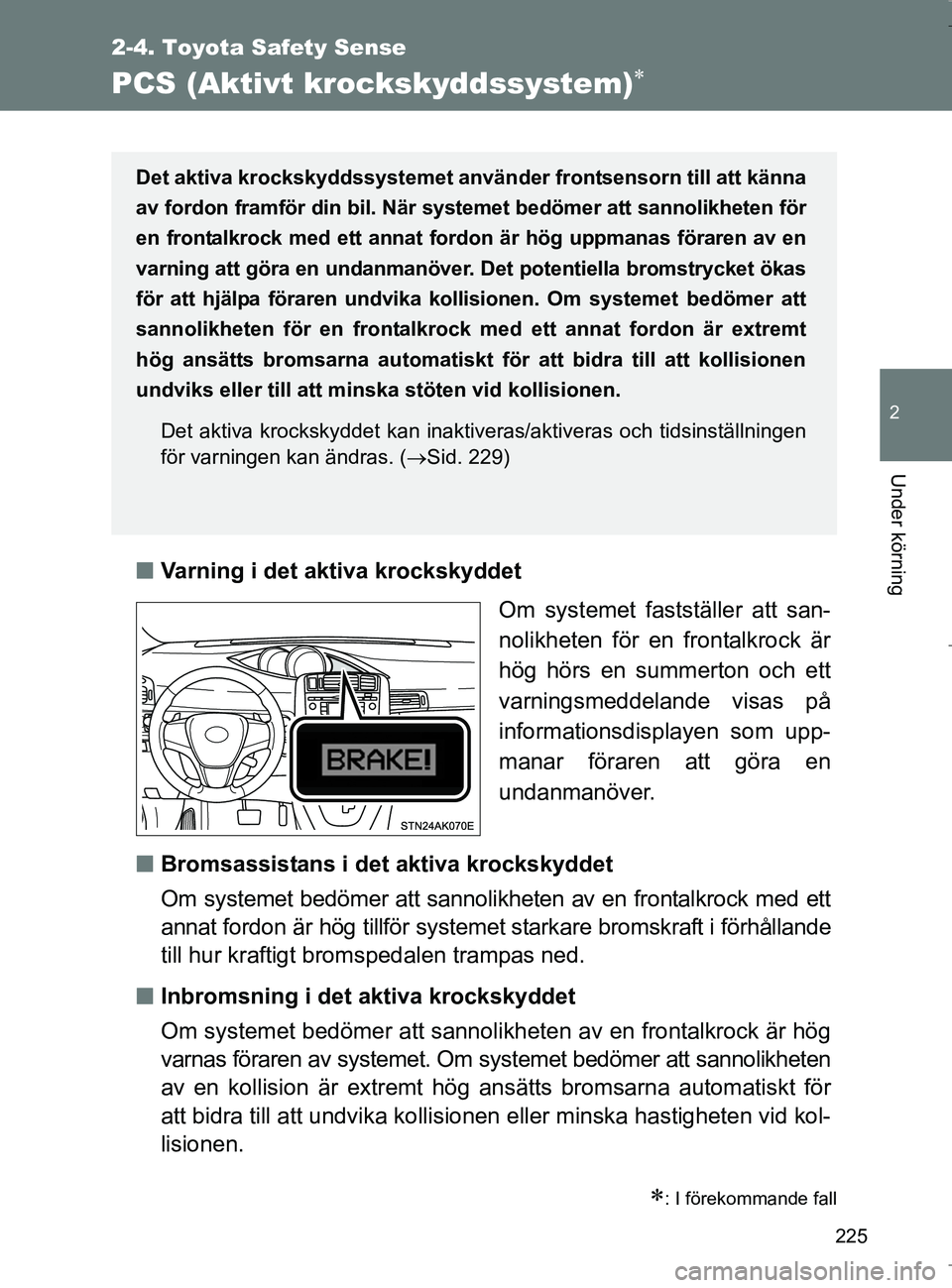

225
2-4. Toyota Safety Sense
2
Under körning
OM64517SE
PCS (Aktivt krockskyddssystem)
nVarning i det aktiva krockskyddet
Om systemet fastställer att san-
nolikheten för en frontalkrock är
hög hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som upp-
manar föraren att göra en
undanmanöver.
n Bromsassistans i det aktiva krockskyddet
Om systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon är hög tillför systemet starkare bromskraft i förhållande
till hur kraftigt bromspedalen trampas ned.
n Inbromsning i det aktiva krockskyddet
Om systemet bedömer att sannolikhe ten av en frontalkrock är hög
varnas föraren av systemet. Om systemet bedömer att sannolikheten
av en kollision är extremt hög ans ätts bromsarna automatiskt för
att bidra till att undvika kollisionen eller minska hastigheten vid kol-
lisionen.
: I förekommande fall
Det aktiva krockskyddssystemet använder frontsensorn till att känna
av fordon framför din bil. När systemet bedömer att sannolikheten för
en frontalkrock med ett annat fordon är hög uppmanas föraren av en
varning att göra en undanmanöver. De t potentiella bromstrycket ökas
för att hjälpa föraren undvika kollisionen. Om systemet bedömer att
sannolikheten för en frontalkrock med ett annat fordon är extremt
hög ansätts bromsarna automatiskt för att bidra till att kollisionen
undviks eller till att minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställningen
för varningen kan ändras. ( Sid. 229)
OM64517SE.book Page 225 Wednesday, December 7, 2016 4:10 PM

232
2-4. Toyota Safety Sense
OM64517SE
n

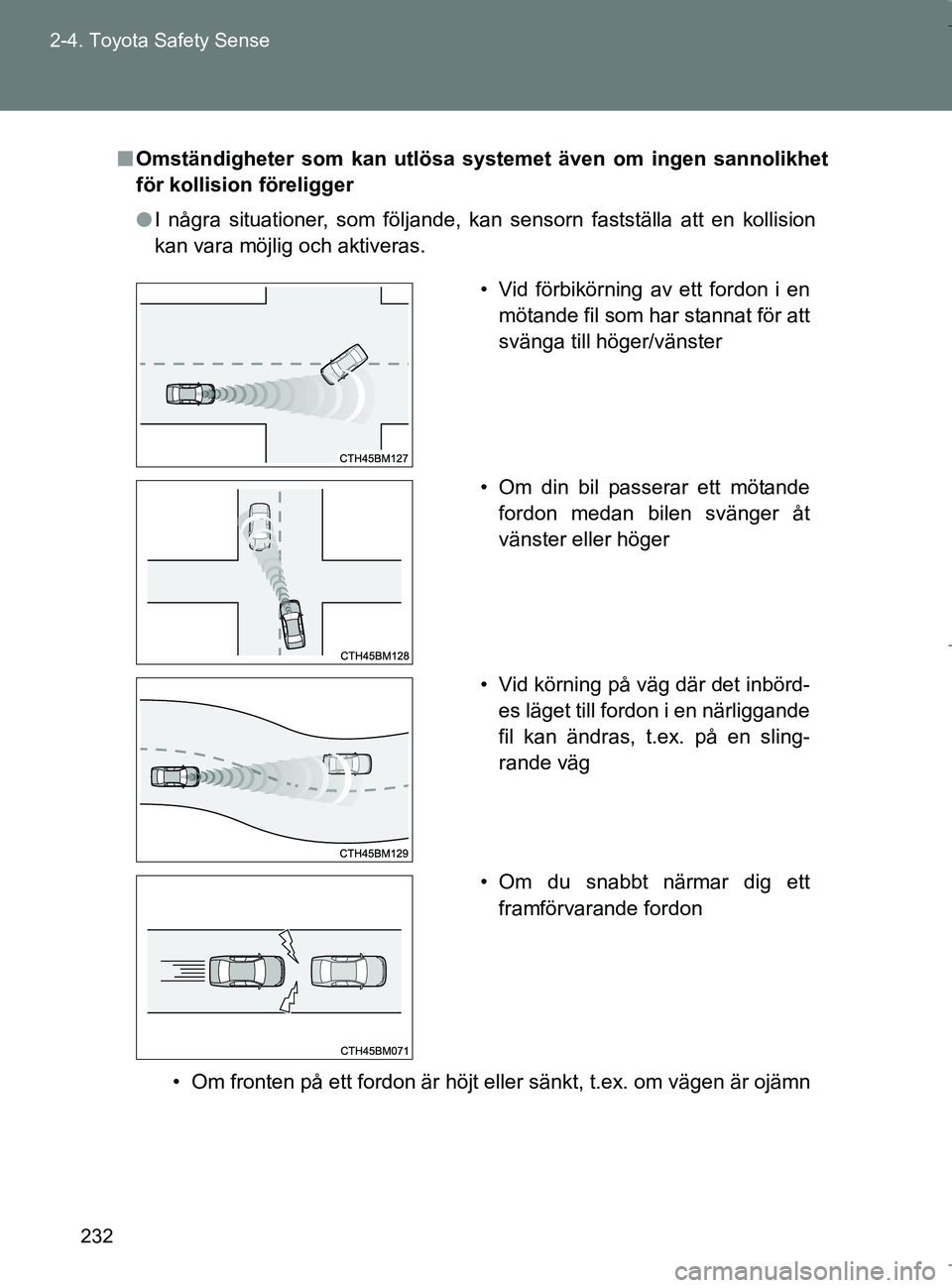

Omständigheter som kan utlösa systemet även om ingen sannolikhet
för kollision föreligger
l I några situationer, som följande, kan sensorn fastställa att en kollision
kan vara möjlig och aktiveras.
• Om fronten på ett fordon är höjt eller sänkt, t.ex. om vägen är ojämn • Vid förbikörning av ett fordon i en
mötande fil som har stannat för att
svänga till höger/vänster
• Om din bil passerar ett mötande fordon medan bilen svänger åt
vänster eller höger
• Vid körning på väg där det inbörd- es läget till fordon i en närliggande
fil kan ändras, t.ex. på en sling-
rande väg
• Om du snabbt närmar dig ett framförvarande fordon
OM64517SE.book Page 232 Wednesday, December 7, 2016 4:10 PM

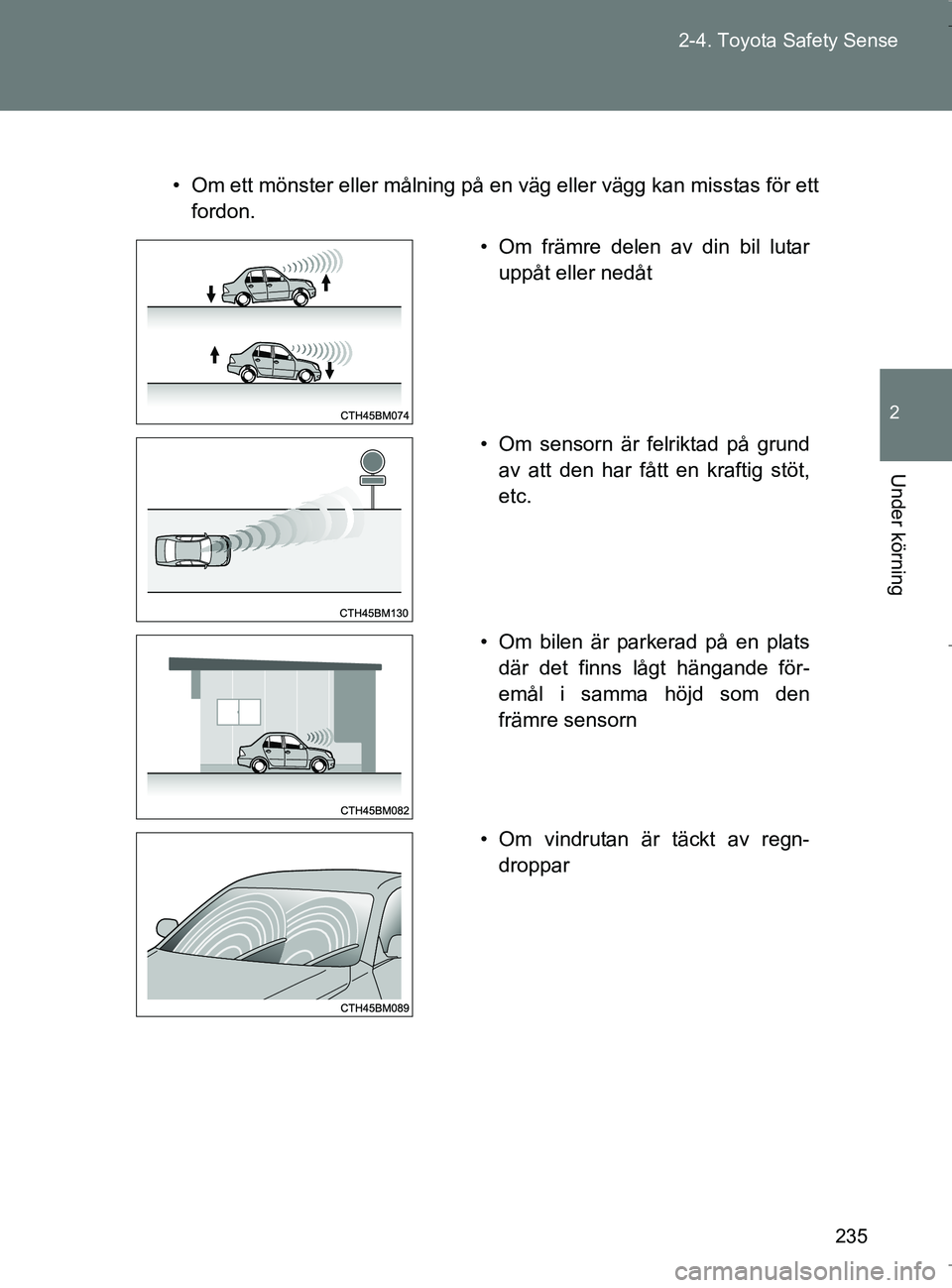

235
2-4. Toyota Safety Sense
2
Under körning
OM64517SE
• Om ett mönster eller målning på en väg eller vägg kan misstas för ett
fordon.
• Om främre delen av din bil lutaruppåt eller nedåt
• Om sensorn är felriktad på grund av att den har fått en kraftig stöt,
etc.
• Om bilen är parkerad på en plats där det finns lågt hängande för-
emål i samma höjd som den
främre sensorn
• Om vindrutan är täckt av regn- droppar
OM64517SE.book Page 235 Wednesday, December 7, 2016 4:10 PM

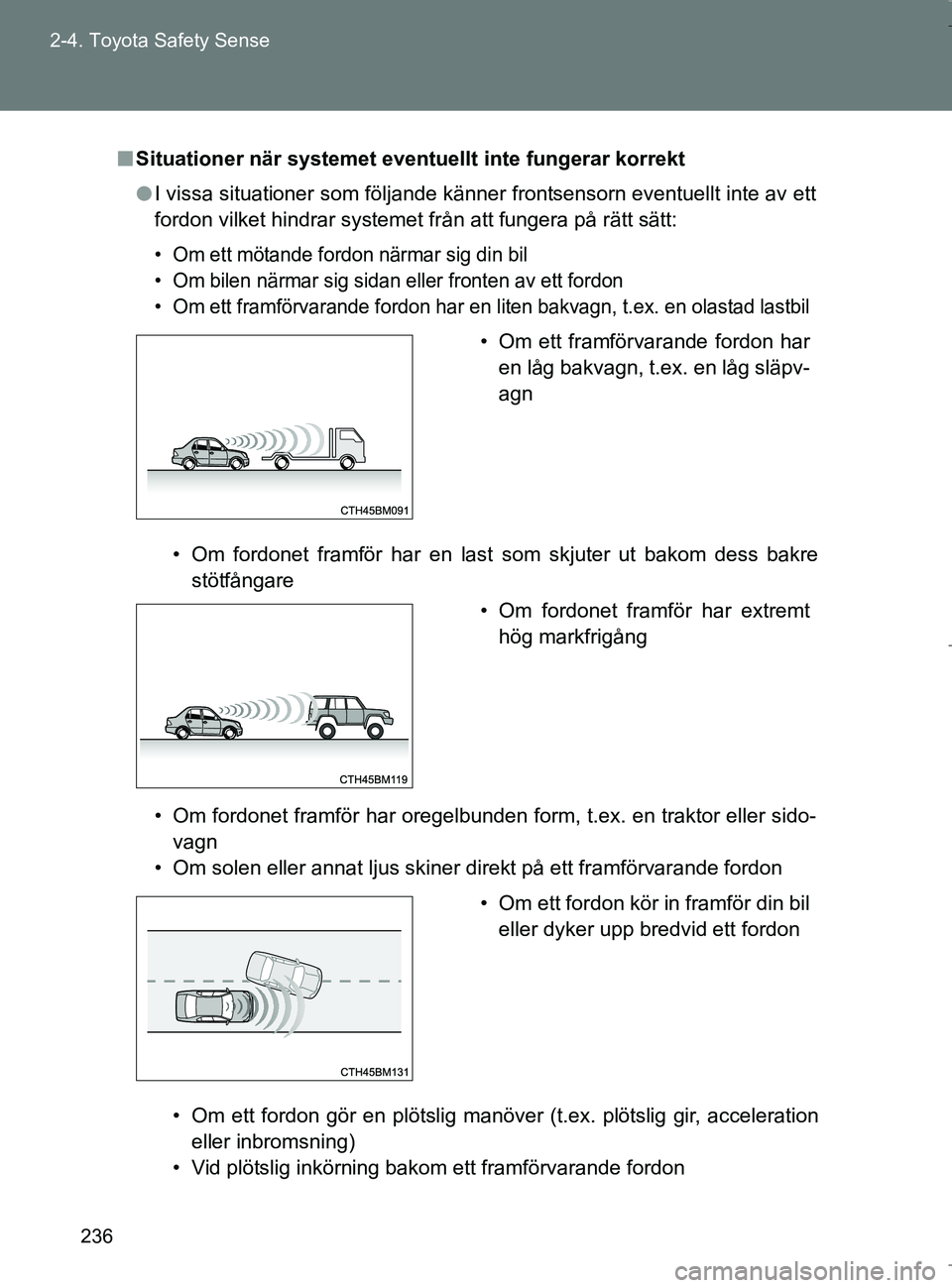

236
2-4. Toyota Safety Sense
OM64517SE
n
Situationer när systemet eventu ellt inte fungerar korrekt
l I vissa situationer som följande känner frontsensorn eventuellt inte av ett
fordon vilket hindrar systemet från att fungera på rätt sätt:
• Om ett mötande fordon närmar sig din bil
• Om bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad lastbil
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sido-
vagn
• Om solen eller annat ljus skiner direkt på ett framförvarande fordon
• Om fordonet framför har en last som skjuter ut bakom dess bakre stötfångare • Om ett framförvarande fordon har
en låg bakvagn, t.ex. en låg släpv-
agn
• Om fordonet framför har extremt hög markfrigång
• Om ett fordon gör en plötslig manöver (t.ex. plötslig gir, accelerationeller inbromsning)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett fordon kör in framför din bil
eller dyker upp bredvid ett fordon
OM64517SE.book Page 236 Wednesday, December 7, 2016 4:10 PM

237
2-4. Toyota Safety Sense
2
Under körning
OM64517SE

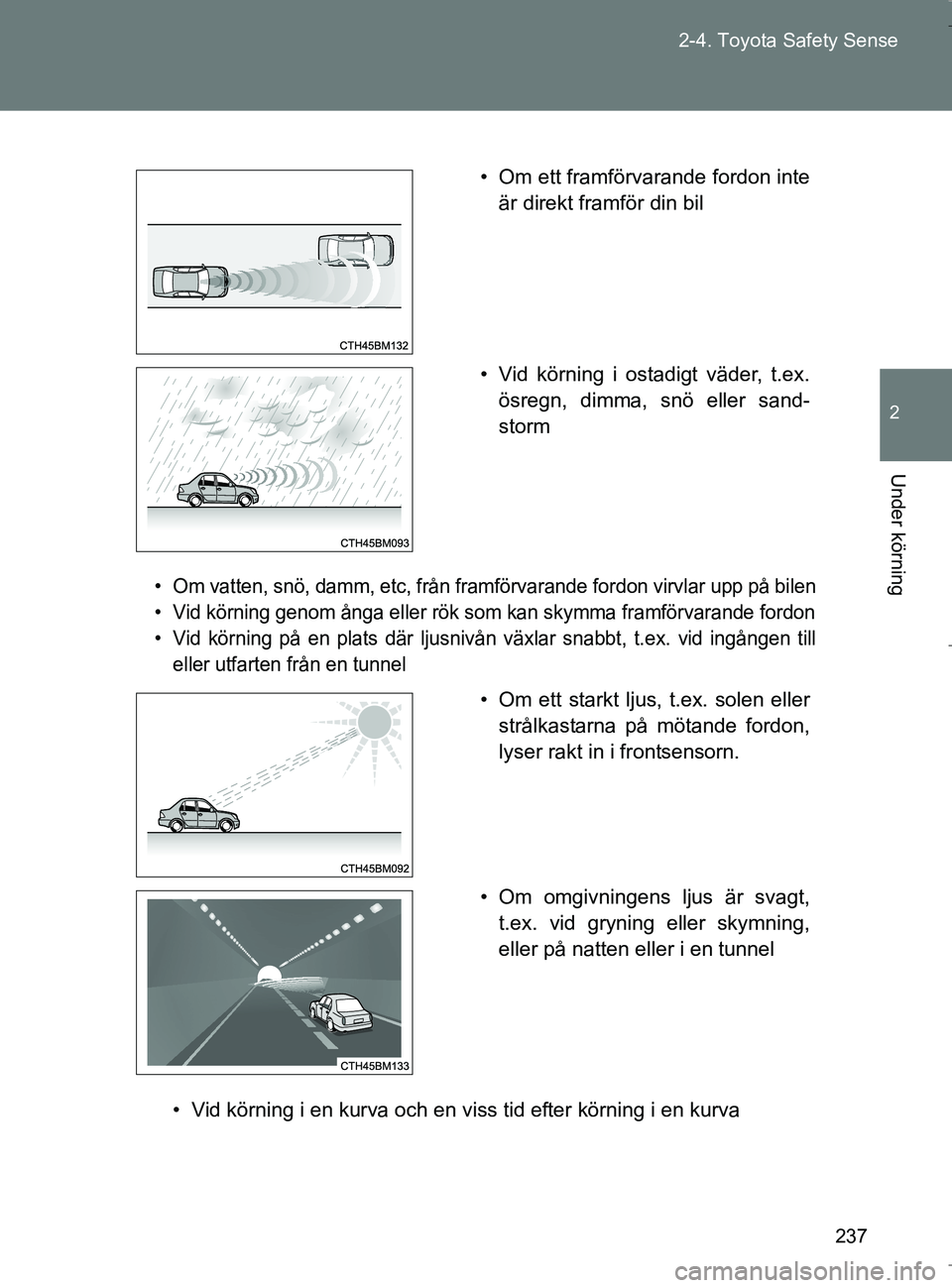

• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök som kan skymma framförvarande fordon
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
• Om ett framförvarande fordon inteär direkt framför din bil
• Vid körning i ostadigt väder, t.ex. ösregn, dimma, snö eller sand-
storm
• Vid körning i en kurva och en viss tid efter körning i en kurva • Om ett starkt ljus, t.ex. solen eller
strålkastarna på mötande fordon,
lyser rakt in i frontsensorn.
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning,
eller på natten eller i en tunnel
OM64517SE.book Page 237 Wednesday, December 7, 2016 4:10 PM

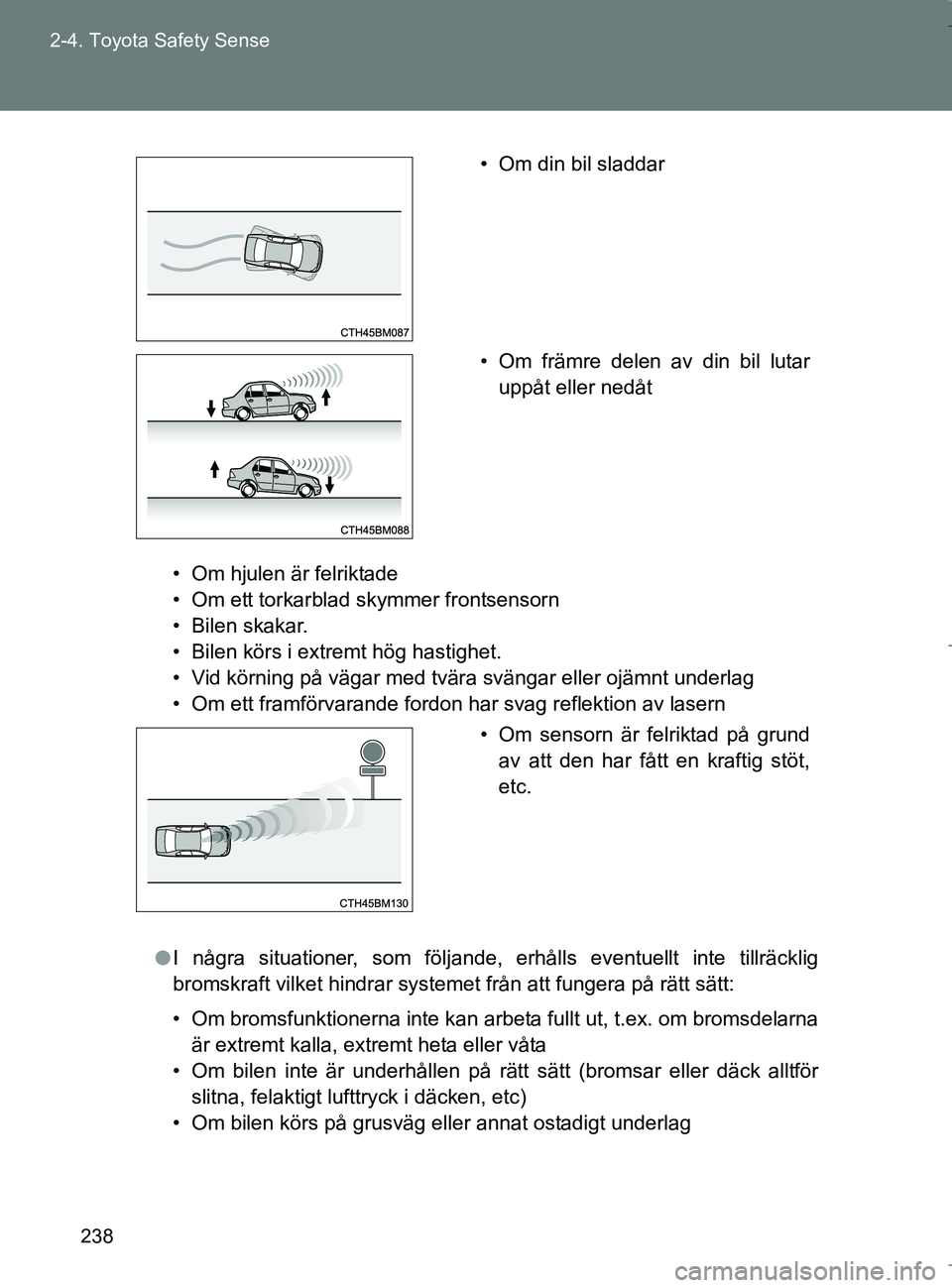

238
2-4. Toyota Safety Sense
OM64517SE
• Om hjulen är felriktade
• Om ett torkarblad skymmer frontsensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning på vägar med tvära svängar eller ojämnt underlag
• Om ett framförvarande fordon har svag reflektion av lasern
l I några situationer, som följande, erhålls eventuellt inte tillräcklig
bromskraft vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om bromsdelarna
är extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag • Om din bil sladdar
• Om främre delen av din bil lutar
uppåt eller nedåt
• Om sensorn är felriktad på grund av att den har fått en kraftig stöt,
etc.
