TOYOTA VERSO 2017 Instrukcja obsługi (in Polish)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
501
4
Obs∏uga techniczna i konserwacja
Pod deskà rozdzielczà (typ A)
Przednie Êwiat∏a pozycyjne, tylne
Êwiat∏a pozycyjne, oÊwietlenie tablicy
rejestracyjnej, tylne Êwiat∏o przeciw-
mgielne, przednie Êwiat∏a przeciw-
mgielne, r´czne poziomowanie Êwiate∏
g∏ównych, podÊwietlenie zespo∏u
wskaêników, oÊwietlenie schowka
w desce rozdzielczej, oÊwietlenie przyci-
sku,modu∏ ECU uk∏adu wspomagania
parkowania z czujnikami odleg∏oÊci,
prze∏àcznik uk∏adu wczesnego reago-
wania w razie ryzyka zderzenia (PCS)
Zas∏ona dachu panoramicznego,
automatyczne przeciwoÊlepieniowe
wewn´trzne lusterko wsteczne,
system elektronicznego kluczyka,
system audio, uk∏ad wstrzymywania
pracy silnika „Stop & Start”*
1, prze∏àcznik
uk∏adu wczesnego reagowania w razie
ryzyka zderzenia (PCS), sygna∏ ostrze-
gawczy, modu∏ ECU komunikacji
magistrali CAN
3 FR DOOR 20 AElektryczne sterowanie szyb
(przednia strona pasa˝era)
4 RL DOOR 20 AElektryczne sterowanie szyb
(tylna lewa szyba)
5 RR DOOR 20 AElektryczne sterowanie szyb
(tylna prawa szyba)
6 CIG 15 A Gniazda elektryczne
7 ACC 7,5 ABlokada dêwigni skrzyni biegów,
system audio, modu∏ ECU nadwozia,
gniazda elektryczne, zewn´trzne
lusterka wsteczne, uk∏ad wstrzymy-
wania pracy silnika „Stop & Start”*
1,
modu∏ ECU komunikacji magistrali CAN
BezpiecznikPràd
znamionowyObwód
1 TAIL 10 A
2 ECU-IG NO.3 10 A
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 501 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
502
8 MIR HTR 10 AUsuwanie zaparowania zewn´trznychlusterek wstecznych
9 RR FOG 7,5 A Tylne Êwiat∏o przeciwmgielne
10 IGN 7,5 AUk∏ad blokady kierownicy, uk∏ad
poduszek powietrznych, wielopun-
ktowy wtrysk paliwa/sekwencyjny
wielopunktowy wtrysk paliwa,
uk∏ad rozruchowy, modu∏ ECU
komunikacji magistrali CAN
11 METER 7,5 AWskaêniki i liczniki, uk∏ad wstrzymy-
wania pracy silnika „Stop & Start”*1
12 SEAT HTR 15 A Podgrzewanie foteli
13 HTR-IG 10 AUk∏ad klimatyzacji, dodatkowa
nagrzewnica spalinowa
14 WIPER 25 AWycieraczki przedniej szyby,
wycieraczki przedniej szyby
z czujnikiem deszczu
15 RR WIPER 15 A Wycieraczka tylnej szyby
16 WASHER 15 ASpryskiwacze przedniej szyby,
spryskiwacz tylnej szyby
Modu∏ ECU nadwozia*
2, elektryczne
wentylatory ch∏odnicy, blokada
dêwigni skrzyni biegów, uk∏ad zapo-
biegajàcy blokowaniu kó∏ podczas
hamowania ABS, czujnik kàta obrotu
kierownicy, czujnikobrotu pojazdu,
uk∏ad stabilizacji toru jazdy VSC+,
zmywacze Êwiate∏ g∏ównych,
prze∏àcznik SEQUENTIAL, uk∏ad
automatycznego poziomowania
Êwiate∏ g∏ównych, elektryczne wspo-
maganie uk∏adu kierowniczego, uk∏ad
monitorowania ciÊnienia w ogumieniu
Âwiat∏o cofania, uk∏ad ∏adowania*
2,
Êwiat∏a awaryjne, usuwanie zaparo-
wania tylnej szyby, wskaênik stanu
poduszki powietrznej pasa˝era, uk∏ad
klimatyzacji, lampka kontrolna uk∏adu
wspomagania parkowania z czujnikami
odleg∏oÊci, wy∏àcznik uk∏adu wspo-
magania parkowania z czujnikami
odleg∏oÊci
BezpiecznikPràd
znamionowyObwód
17 ECU-IG NO.1 10 A
18 ECU-IG NO.2 10 A
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 502 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
503
4
Obs∏uga techniczna i konserwacja
19 OBD 7,5 A Uk∏ad diagnostyki pok∏adowej
20 STOP 10 AÂwiat∏a hamowania, górne Êwiat∏o
hamowania, uk∏ad zapobiegajàcy
blokowaniu kó∏ podczas hamowania
ABS, uk∏ad stabilizacji toru jazdy
VSC+, blokada dêwigni skrzyni
biegów, uk∏ad rozruchowy
21 SUNROOF 20 A Zas∏ona dachu panoramicznego
22 DOOR 25 A Centralny zamek
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Âwiat∏a do jazdy dziennej
25 FR FOG 7,5 A Przednie Êwiat∏a przeciwmgielne
26 AM1*
37,5 A Uk∏ad rozruchowy
*1: Wersje z silnikiem o zap∏onie samoczynnym
*2: Wersje z silnikiem o zap∏onie iskrowym
*3: Wersje z mechanicznym kluczykiem
BezpiecznikPràd
znamionowyObwód
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 503 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
504
Pod deskà rozdzielczà (typ B)
Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà, konieczna
mo˝e byç wymiana ˝arówki. (
S. 506)
Je˝eli nowy bezpiecznik ponownie ulegnie przepaleniu, nale˝y zleciç auto-
ryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi
sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
Podczas wymiany ˝arówek
Toyota zaleca, aby stosowaç oryginalne produkty, które zosta∏y zaprojektowane
do tego samochodu. Poniewa˝ ˝arówki po∏àczone sà z obwodami zabezpieczo-
nymi przed przecià˝eniami, cz´Êci nieoryginalne lub niezaprojektowane do tego
samochodu mogà nie dzia∏aç prawid∏owo.
BezpiecznikPràd
znamionowyObwód
1 WIPER NO.2 7,5 A Uk∏ad ∏adowania
2 POWER 30 AElektryczne sterowanie szyb
(strona kierowcy)
3 DEF 30 AUsuwanie zaparowania tylnej szyby,
MIR HTR
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 504 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
505
4
Obs∏uga techniczna i konserwacja
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç podanych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzenia samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej, jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi ustalenie i usuni´cie usterki.
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 505 (Black plate)

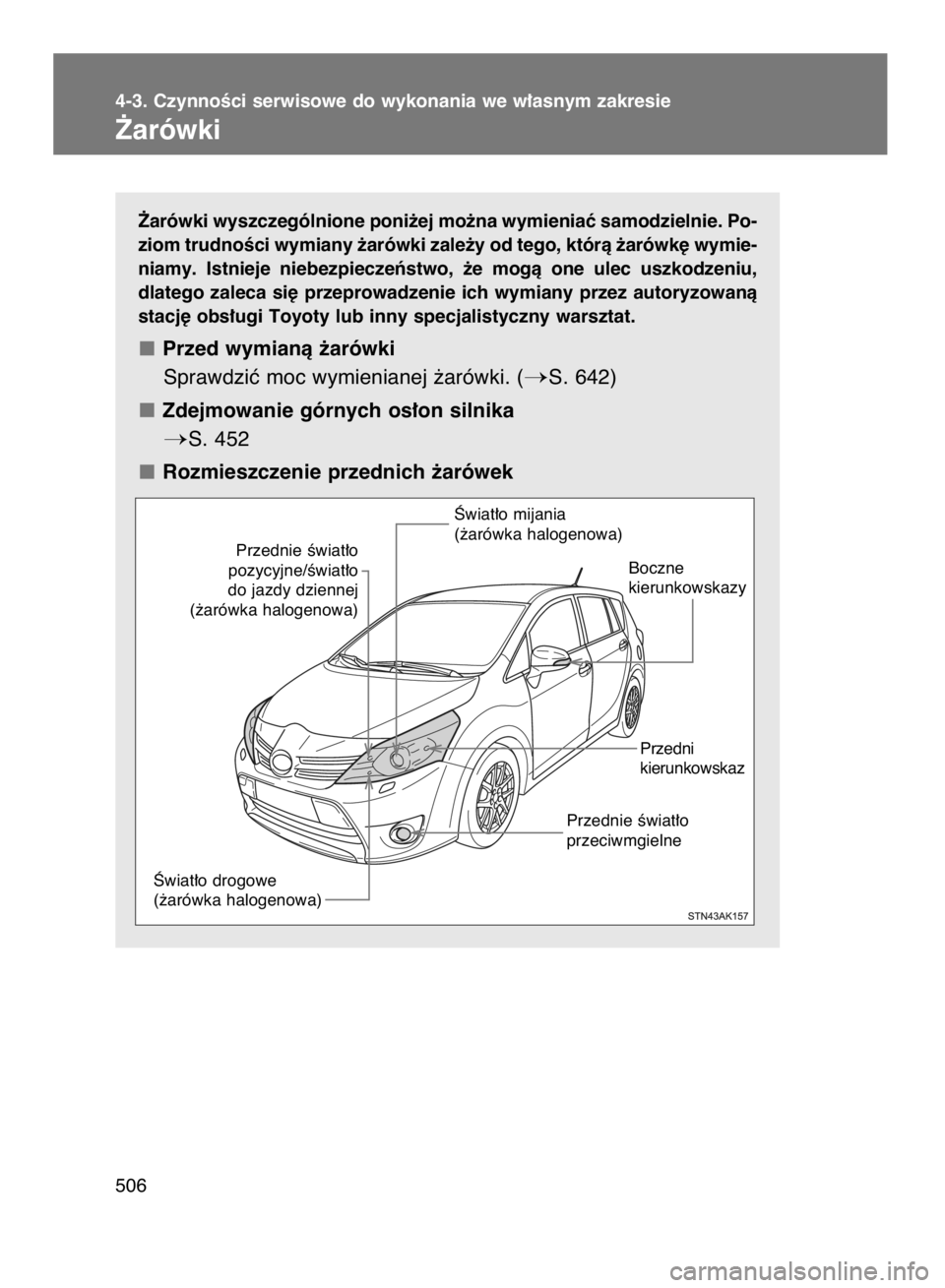

˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodzielnie. Po-
ziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝arówk´ wymie-
niamy. Istnieje niebezpieczeƒstwo, ˝e mogà one ulec uszkodzeniu,
dlatego zaleca si´ przeprowadzenie ich wymiany przez autoryzowanà
stacj´ obs∏ugi Toyoty lub inny specjalistyczny warsztat.
Przed wymianà ˝arówki
Sprawdziç moc wymienianej ˝arówki. (
S. 642)
Zdejmowanie górnych os∏on silnika
S. 452
Rozmieszczenie przednich ˝arówek
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
˚arówki
506
Âwiat∏o mijania
(˝arówka halogenowa)
Przedni
kierunkowskaz
Boczne
kierunkowskazy
Przednie Êwiat∏o
przeciwmgielnePrzednie Êwiat∏o
pozycyjne/Êwiat∏o
do jazdy dziennej
(˝arówka halogenowa)
Âwiat∏o drogowe
(˝arówka halogenowa)
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 506 (Black plate)

Rozmieszczenie tylnych ˝arówek
*1: Wersje z kierownicà po lewej stronie
*2: Wersje z kierownicà po prawej stronie
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
507
4
Obs∏uga techniczna i konserwacja
Tylne Êwiat∏o pozycyjneTylne Êwiat∏o cofania*
1
Tylne Êwiat∏o
przeciwmgielne*1
Tylne Êwiat∏o cofania*2OÊwietlenie tablicy rejestracyjnej Tylne Êwiat∏o przeciwmgielne*
2
Tylny
kierunkowskaz
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 507 (Black plate)

Podczas wymiany nast´pujàcych ˝arówek:
Âwiat∏a g∏ówne (˝arówki halogenowe)
Przednie Êwiat∏a pozycyjne/Êwiat∏a do jazdy dziennej (˝arówki
halogenowe)
Przedni kierunkowskaz
Przed wymianà ˝arówek
óLewa strona
Wyjàç górny kana∏ wlotowy filtra powietrza.
Wyciàgnàç spink´ mocujàcà.
Przesunàç górny kana∏ wloto-
wy filtra powietrza do przodu,
a nast´pnie do ty∏u.
Wyjàç kana∏ wlotowy filtra po-
wietrza obracajàc go.
Po wymianie ˝arówek, nale˝y
upewniç si´, ˝e górny kana∏
wlotowy filtra powietrza jest odpo-
wiednio zamocowany i zabezpie-
czony spinkà mocujàcà.
2
1
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
508
Wymiana ˝arówek
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 508 (Black plate)

óPrawa strona
Przesunàç wlew zbiornika p∏ynu
do spryskiwaczy.
Wyciàgnàç spink´ mocujàcà.
Przesunàç wlew zbiornika p∏ynu
do spryskiwaczy.
Po wymianie ˝arówki nale˝y pa-
mi´taç o prawid∏owym ustawieniu
wlewu zbiornika p∏ynu do spryski-
waczy i unieruchomieniu go spinkà
mocujàcà.
Po wymianie ˝arówek
óLewa strona
Nale˝y pami´taç o umocowaniu
spinkà mocujàcà górnego kana∏u
wlotowego filtra powietrza.
óPrawa strona
Nale˝y pami´taç o umocowaniu
spinkà mocujàcà wlewu zbiornika
p∏ynu do spryskiwaczy.
2
1
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
509
4
Obs∏uga techniczna i konserwacja
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 509 (Black plate)

Âwiat∏o mijania (˝arówki halogenowe)
Wymontowanie kana∏u wlotowego filtra powietrza i/lub prze-
suni´cie wlewu zbiornika p∏ynu do spryskiwaczy. (
S. 508)
Obróciç pokryw´ w pozycj´
otwierania i jà zdemontowaç.
Pozycja otwierania
Obróciç opraw´ ˝arówki w kierunku
przeciwnym do ruchu wskazówek
zegara.
1
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
510
Wymiana ˝arówek
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 510 (Black plate)
