5-2. Pasos necesarios en caso de emergencia
En caso de problemas
VERSO_ES_OM64604S

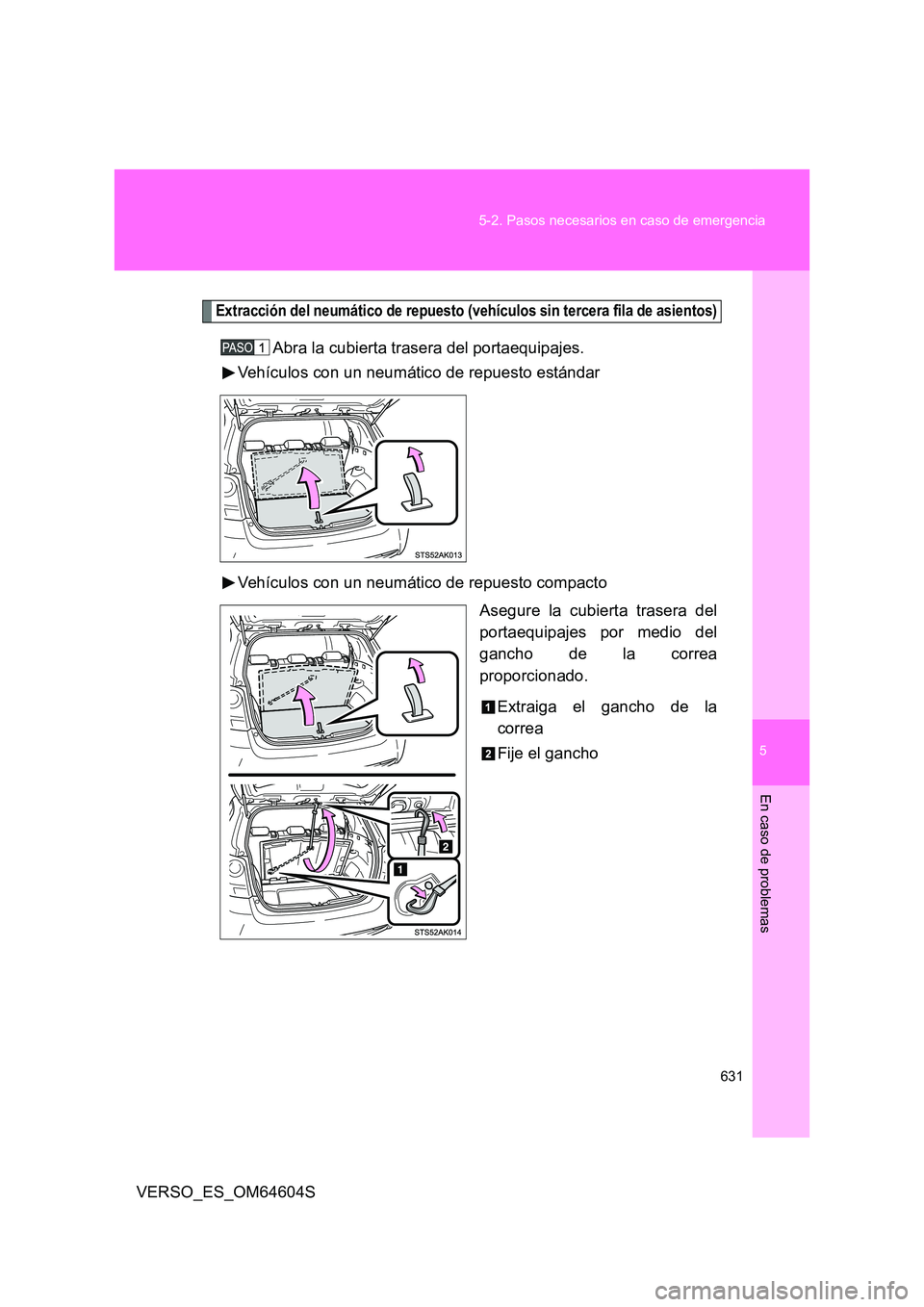

Extracción del neumático de repuesto (vehículos sin tercera fila de asientos)
Abra la cubierta trasera del portaequipajes.
Vehículos con un neumático de repuesto estándar
Vehículos con un neumático de repuesto compacto
Asegure la cubierta trasera del
portaequipajes por medio del
gancho de la correa
proporcionado.
Extraiga el gancho de la
correa
Fije el gancho

632
5-2. Pasos necesarios en caso de emergencia
VERSO_ES_OM64604S

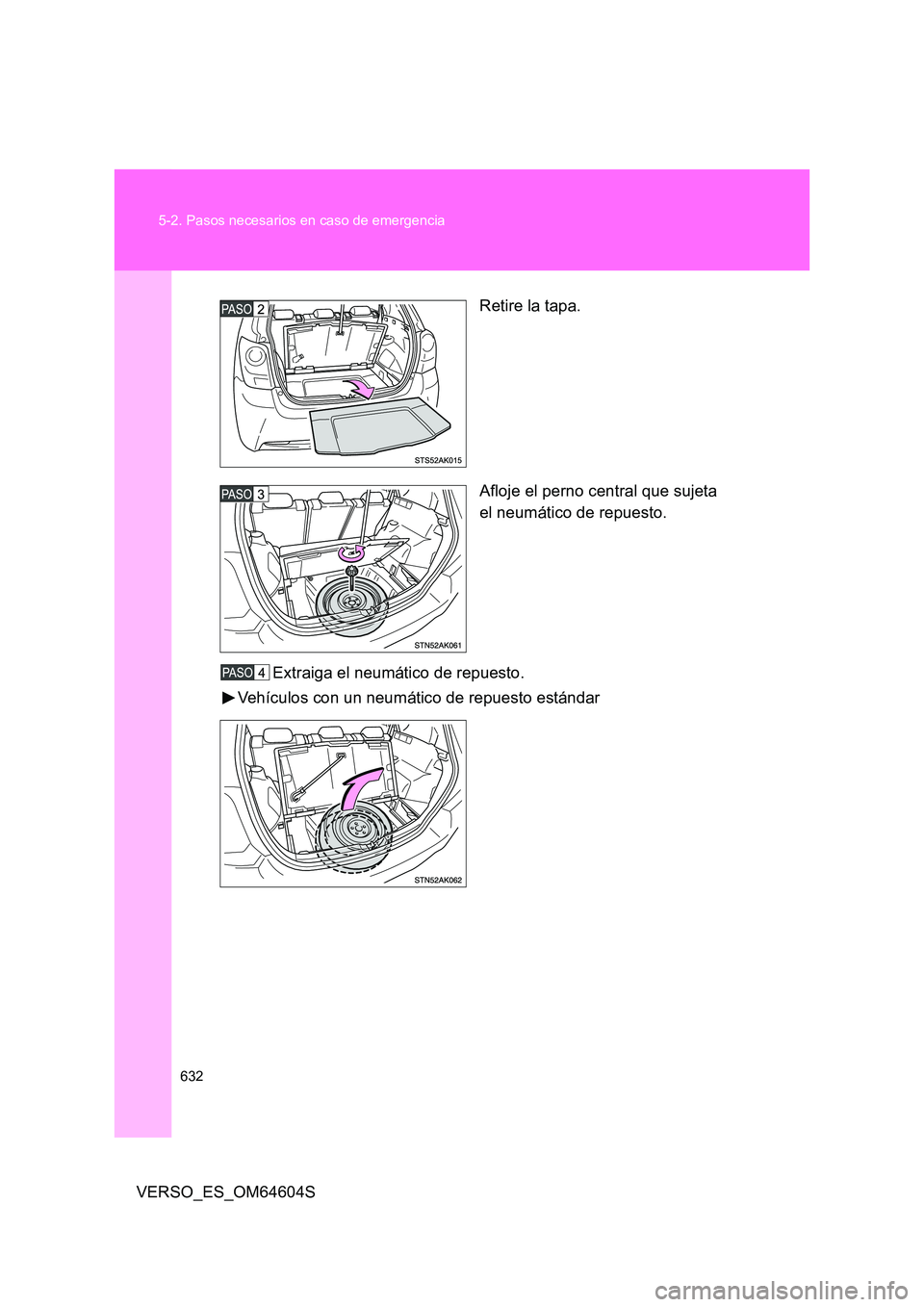

Retire la tapa.
Afloje el perno central que sujeta
el neumático de repuesto.
Extraiga el neumático de repuesto.
Vehículos con un neumático de repuesto estándar

5
633
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
VERSO_ES_OM64604S
Vehículos con un neumático de repuesto compacto

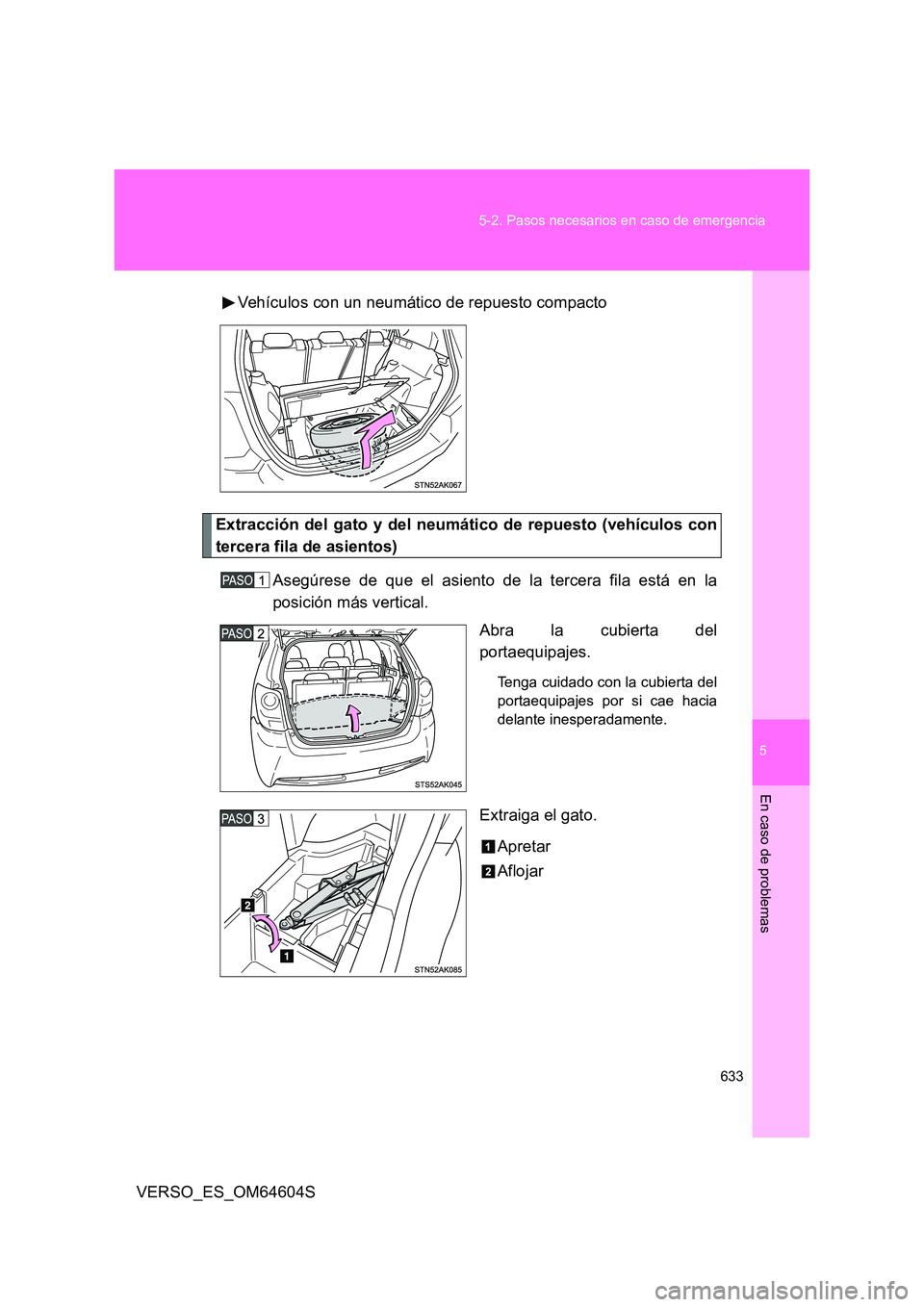

Extracción del gato y del neumático de repuesto (vehículos con
tercera fila de asientos)
Asegúrese de que el asiento de la tercera fila está en la
posición más vertical.
Abra la cubierta del
portaequipajes.
Tenga cuidado con la cubierta del
portaequipajes por si cae hacia
delante inesperadamente.
Extraiga el gato.
Apretar
Aflojar

634
5-2. Pasos necesarios en caso de emergencia
VERSO_ES_OM64604S

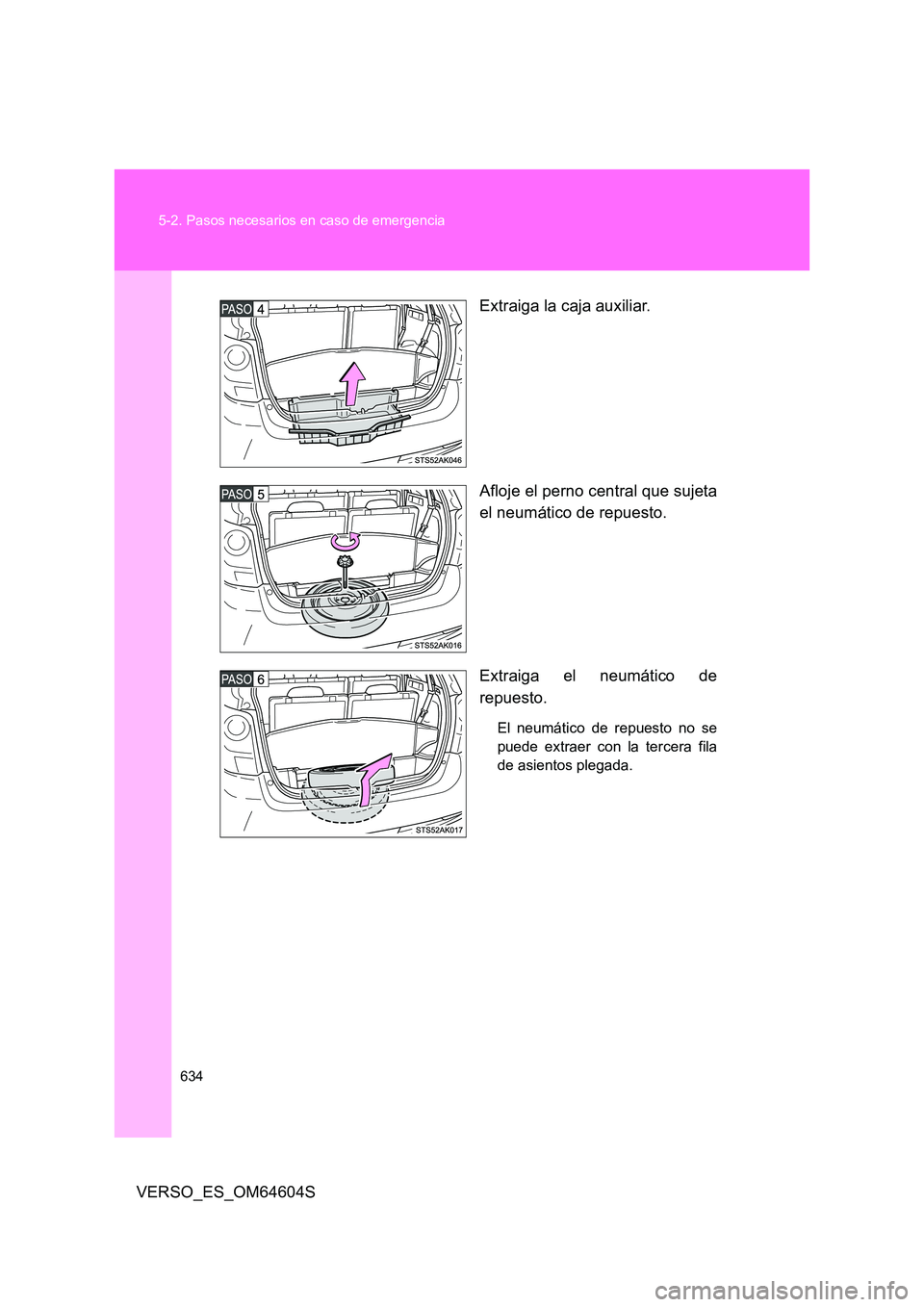

Extraiga la caja auxiliar.
Afloje el perno central que sujeta
el neumático de repuesto.
Extraiga el neumático de
repuesto.
El neumático de repuesto no se
puede extraer con la tercera fila
de asientos plegada.

5
635
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
VERSO_ES_OM64604S

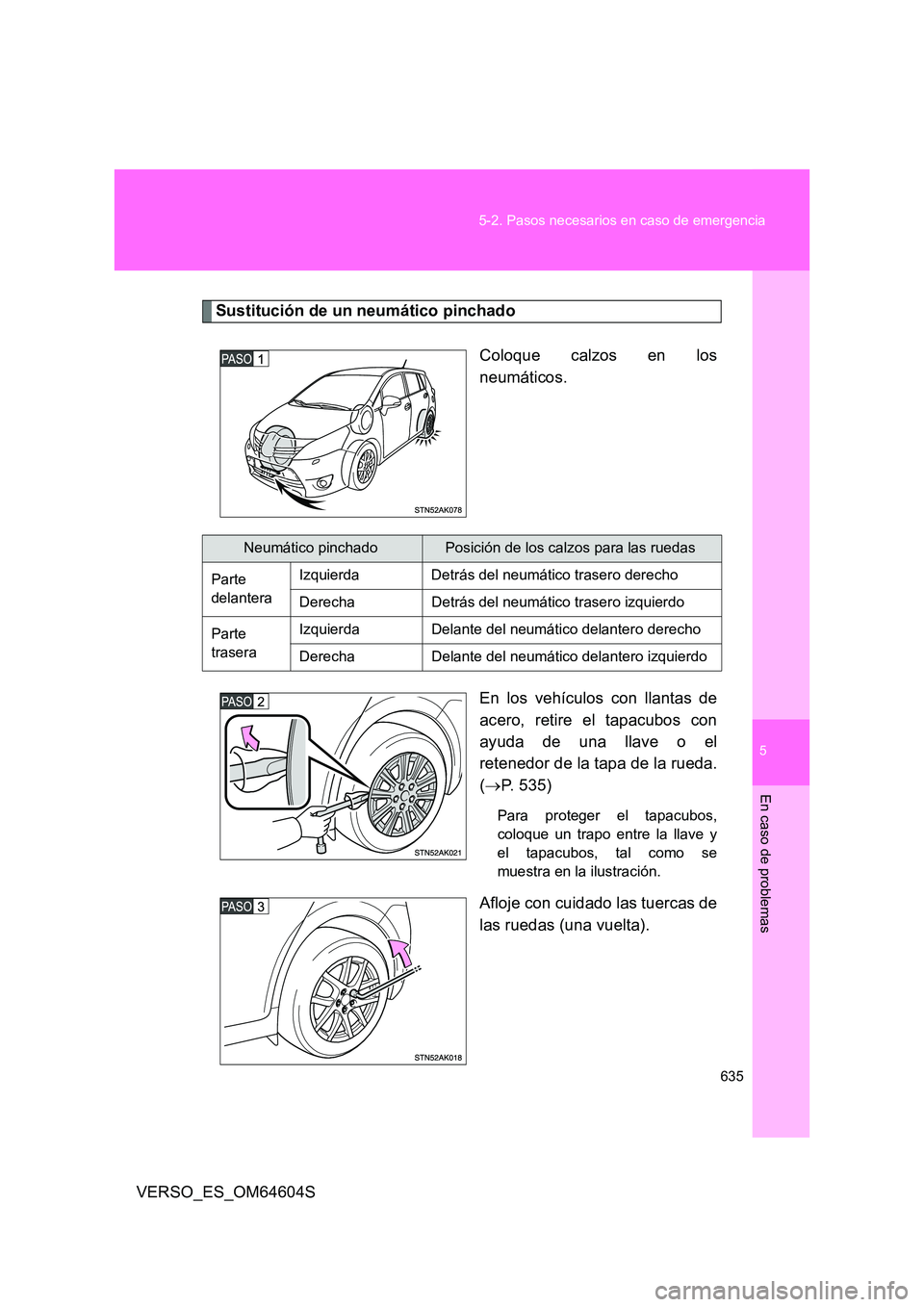

Sustitución de un neumático pinchado
Coloque calzos en los
neumáticos.
En los vehículos con llantas de
acero, retire el tapacubos con
ayuda de una llave o el
retenedor de la tapa de la rueda.
( P. 535)
Para proteger el tapacubos,
coloque un trapo entre la llave y
el tapacubos, tal como se
muestra en la ilustración.
Afloje con cuidado las tuercas de
las ruedas (una vuelta).
Neumático pinchadoPosición de los calzos para las ruedas
Parte
delantera
Izquierda Detrás del neum ático trasero derecho
Derecha Detrás del neumático trasero izquierdo
Parte
trasera
Izquierda Delante del neumático delantero derecho
Derecha Delante del neumático delantero izquierdo

636
5-2. Pasos necesarios en caso de emergencia
VERSO_ES_OM64604S

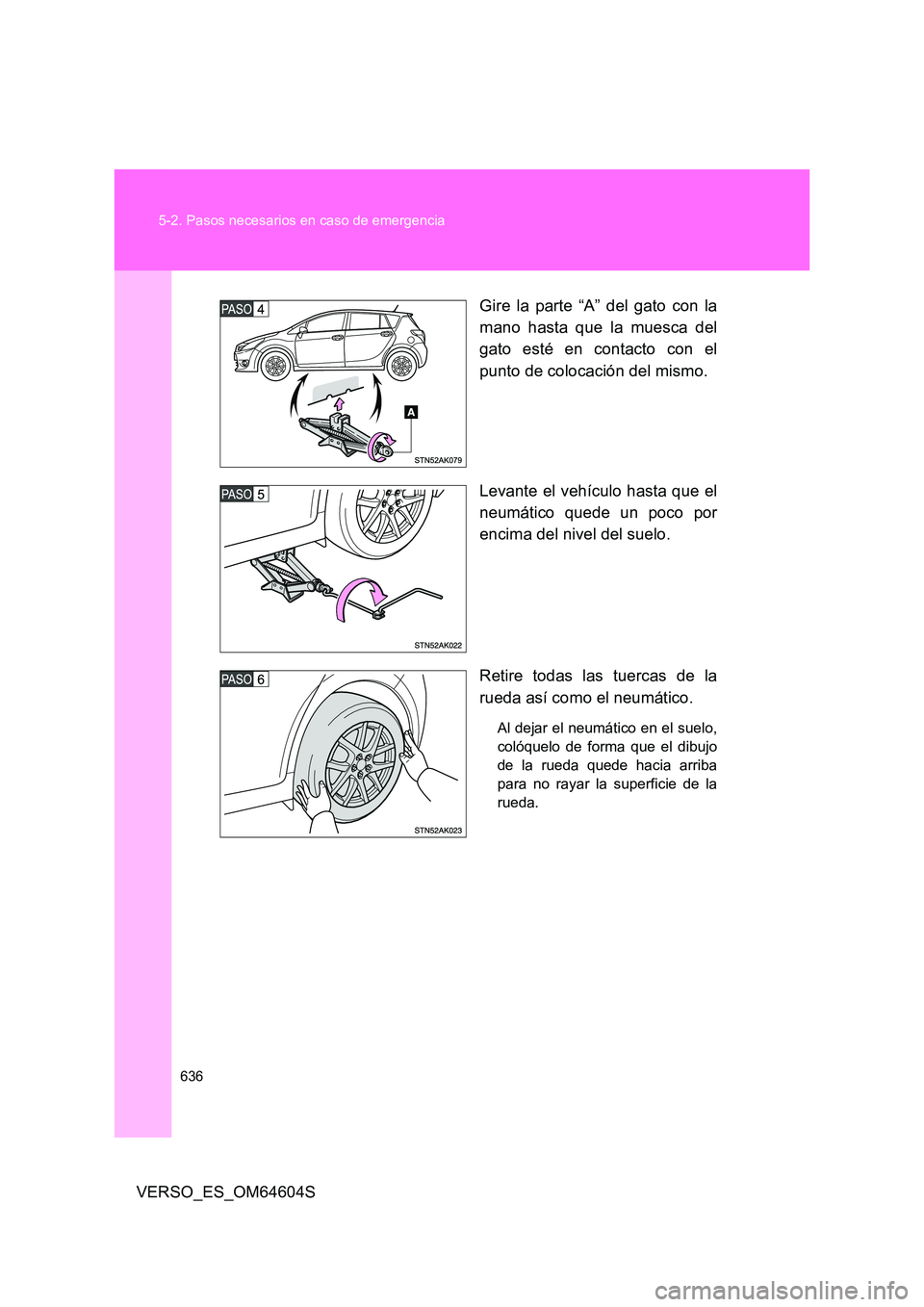

Gire la parte “A” del gato con la
mano hasta que la muesca del
gato esté en contacto con el
punto de colocación del mismo.
Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
Retire todas las tuercas de la
rueda así como el neumático.
Al dejar el neumático en el suelo,
colóquelo de forma que el dibujo
de la rueda quede hacia arriba
para no rayar la superficie de la
rueda.

5
637
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
VERSO_ES_OM64604S
Montaje del neumático de repuesto
Retire cualquier resto de
suciedad u objetos extraños de
la superficie de contacto de la
rueda.
En caso de que haya alguna
materia extraña en la superficie
de contacto de la rueda, es
posible que las tuercas de la
rueda se aflojen mientras el
vehículo está en movimiento, de
modo que el neumático podría
salirse.
Coloque el neumático y apriete ligeramente cada una de las
tuercas de la rueda con la mano, aplicando aproximadamente
la misma presión en todas ellas.
Sustitución de una llanta de acero por una llanta de acero (incluido
un neumático de repuesto compacto)
Apriete las tuercas hasta que la
parte cónica entre en contacto
con la lámina del disco de la
rueda.
Parte cónica
Lámina del disco de la rueda

638
5-2. Pasos necesarios en caso de emergencia
VERSO_ES_OM64604S

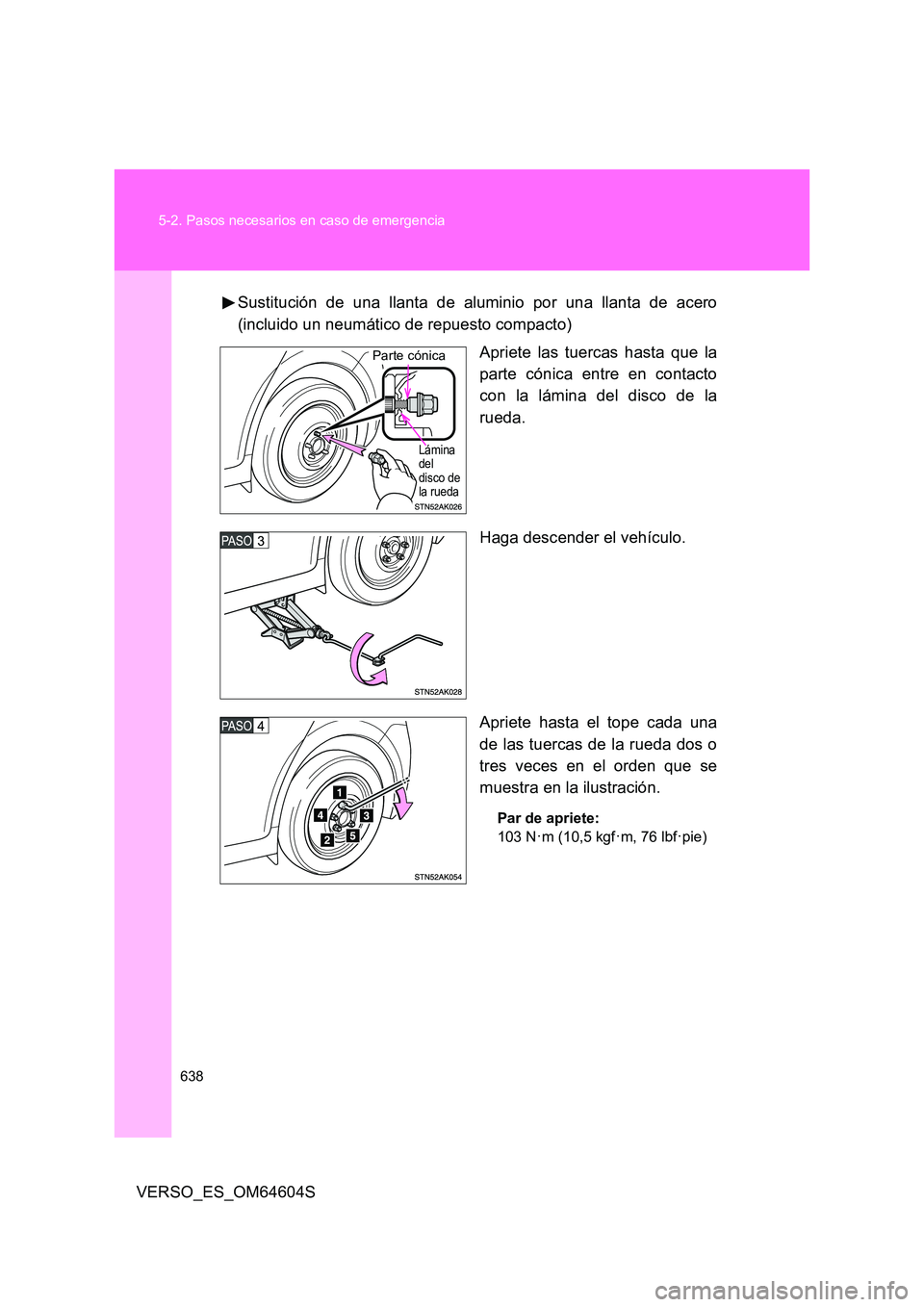

Sustitución de una llanta de aluminio por una llanta de acero
(incluido un neumático de repuesto compacto)
Apriete las tuercas hasta que la
parte cónica entre en contacto
con la lámina del disco de la
rueda.
Haga descender el vehículo.
Apriete hasta el tope cada una
de las tuercas de la rueda dos o
tres veces en el orden que se
muestra en la ilustración.
Par de apriete:
103 N·m (10,5 kgf·m, 76 lbf·pie)
Parte cónica
Lámina del disco de la rueda

5
639
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
VERSO_ES_OM64604S

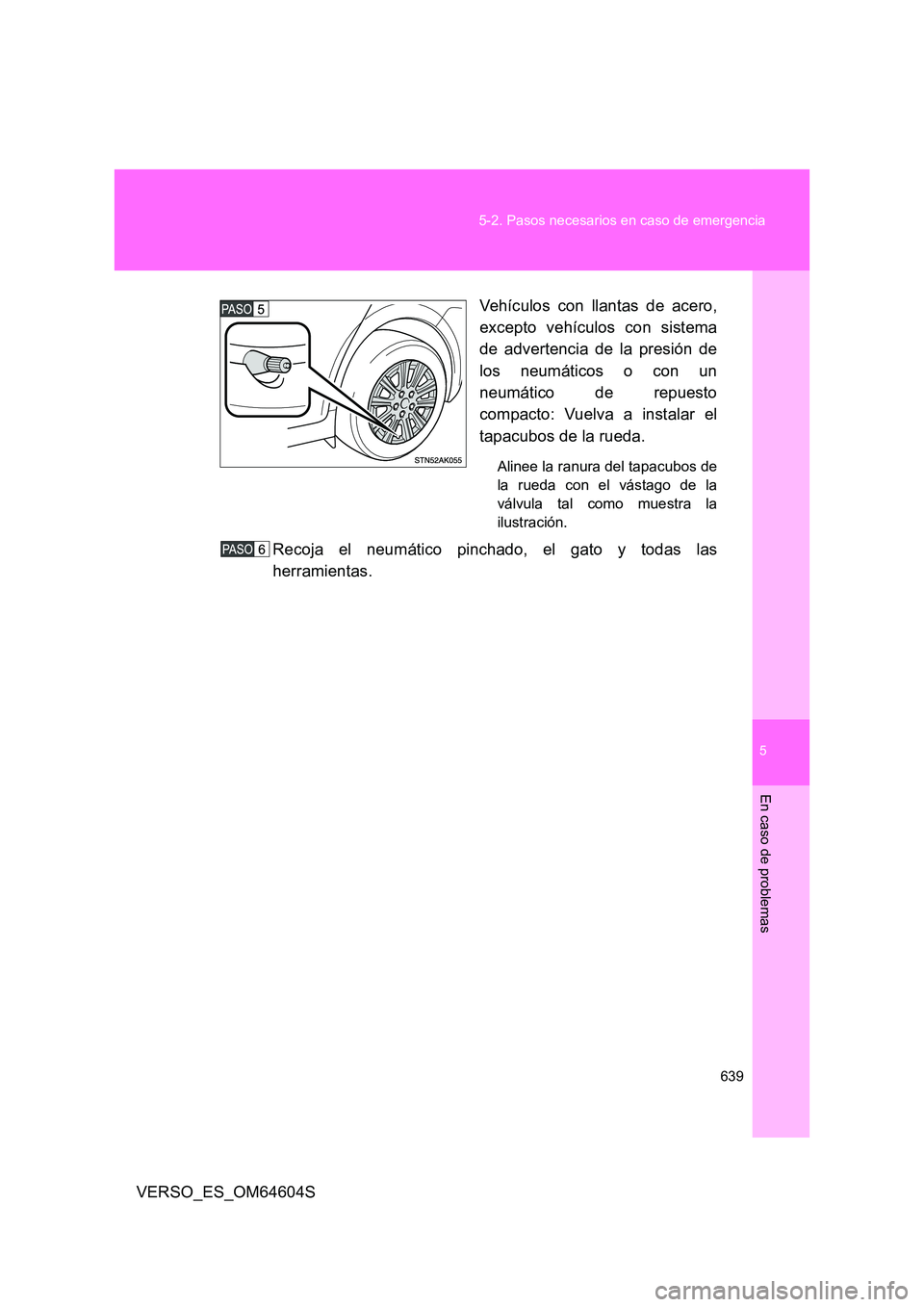

Vehículos con llantas de acero,
excepto vehículos con sistema
de advertencia de la presión de
los neumáticos o con un
neumático de repuesto
compacto: Vuelva a instalar el
tapacubos de la rueda.
Alinee la ranura del tapacubos de
la rueda con el vástago de la
válvula tal como muestra la
ilustración.
Recoja el neumático pinchado, el gato y todas las
herramientas.

640
5-2. Pasos necesarios en caso de emergencia
VERSO_ES_OM64604S

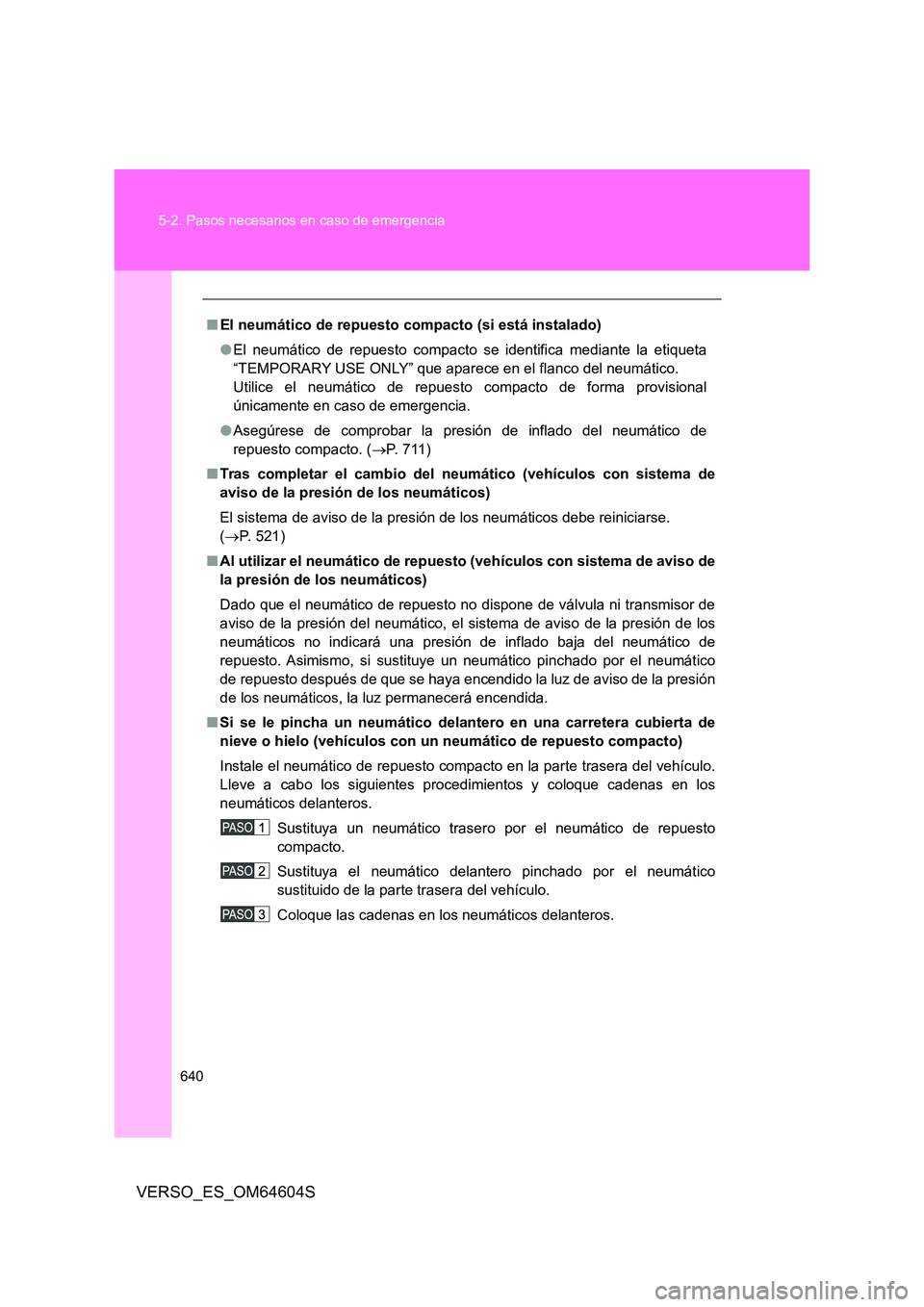

■ El neumático de repuesto compacto (si está instalado)
● El neumático de repuesto compacto se identifica mediante la etiqueta
“TEMPORARY USE ONLY” que aparece en el flanco del neumático.
Utilice el neumático de repuesto compacto de forma provisional
únicamente en caso de emergencia.
● Asegúrese de comprobar la presión de inflado del neumático de
repuesto compacto. ( P. 7 11 )
■ Tras completar el cambio del neumático (vehículos con sistema de
aviso de la presión de los neumáticos)
El sistema de aviso de la presión de los neumáticos debe reiniciarse.
( P. 5 2 1 )
■ Al utilizar el neumático de repuesto (vehículos con sistema de aviso de
la presión de los neumáticos)
Dado que el neumático de repuesto no dispone de válvula ni transmisor de
aviso de la presión del neumático, el sistema de aviso de la presión de los
neumáticos no indicará una presión de inflado baja del neumático de
repuesto. Asimismo, si sustituye un neumático pinchado por el neumático
de repuesto después de que se haya encendido la luz de aviso de la presión
de los neumáticos, la luz permanecerá encendida.
■ Si se le pincha un neumático delantero en una carretera cubierta de
nieve o hielo (vehículos con un neumático de repuesto compacto)
Instale el neumático de repuesto compacto en la parte trasera del vehículo.
Lleve a cabo los siguientes procedimientos y coloque cadenas en los
neumáticos delanteros.
Sustituya un neumático trasero por el neumático de repuesto
compacto.
Sustituya el neumático delantero pinchado por el neumático
sustituido de la parte trasera del vehículo.
Coloque las cadenas en los neumáticos delanteros.
