TOYOTA VERSO 2017 Manual del propietario (in Spanish)

5
641
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
VERSO_ES_OM64604S

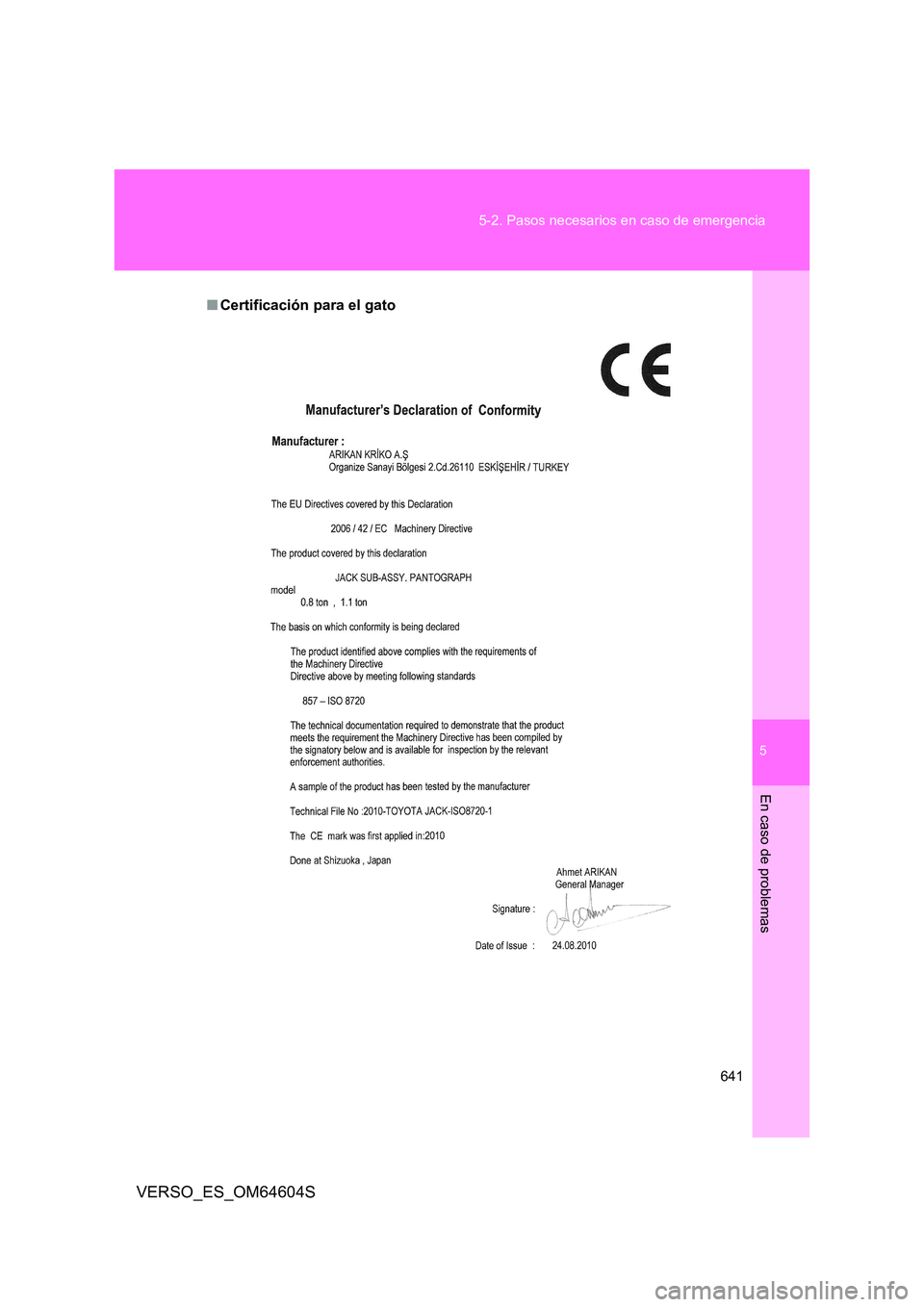

■ Certificación para el gato

642
5-2. Pasos necesarios en caso de emergencia
VERSO_ES_OM64604S

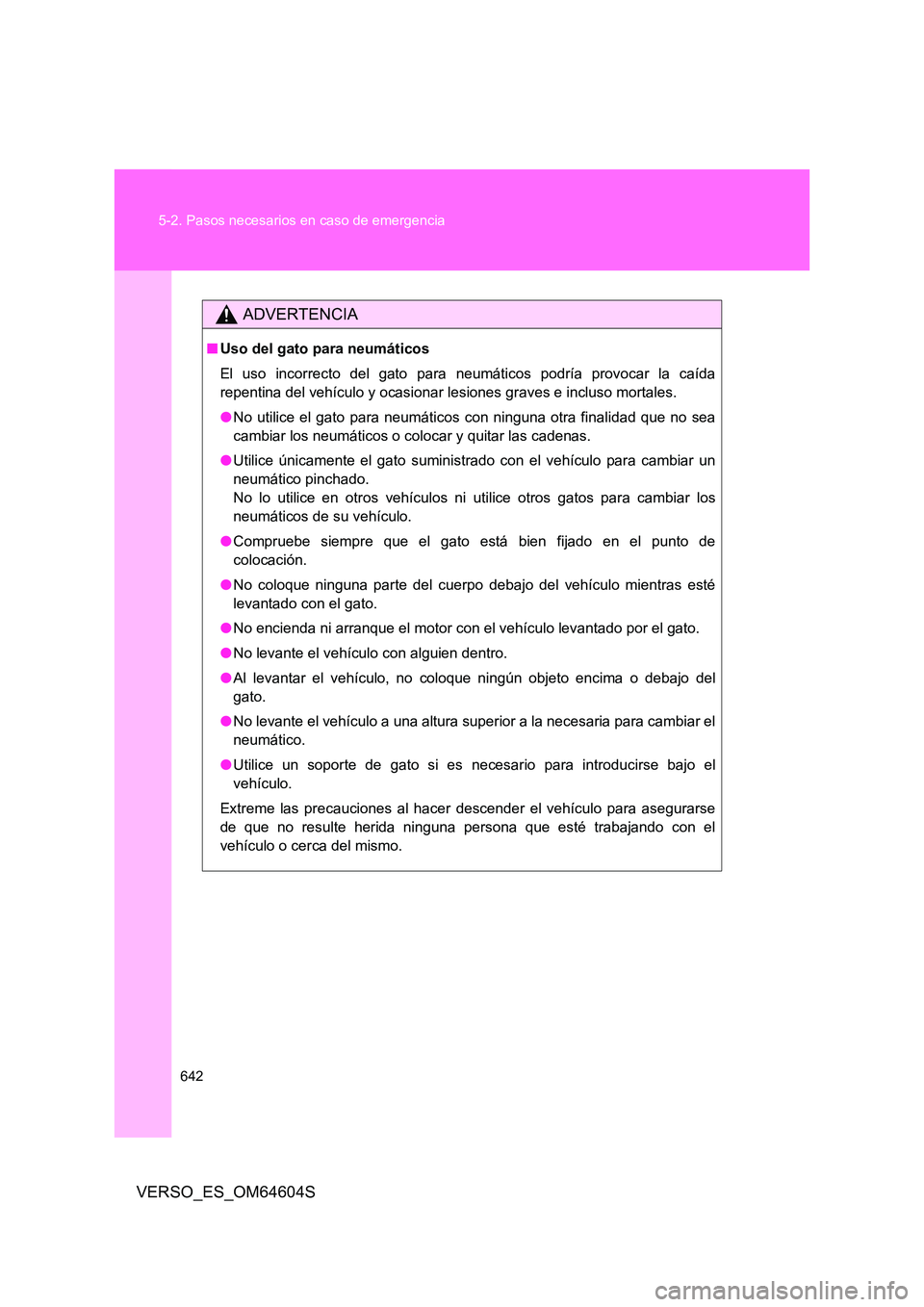

ADVERTENCIA
■ Uso del gato para neumáticos
El uso incorrecto del gato para neumáticos podría provocar la caída
repentina del vehículo y ocasionar lesiones graves e incluso mortales.
● No utilice el gato para neumáticos con ninguna otra finalidad que no sea
cambiar los neumáticos o colocar y quitar las cadenas.
● Utilice únicamente el gato suministrado con el vehículo para cambiar un
neumático pinchado.
No lo utilice en otros vehículos ni utilice otros gatos para cambiar los
neumáticos de su vehículo.
● Compruebe siempre que el gato está bien fijado en el punto de
colocación.
● No coloque ninguna parte del cuerpo debajo del vehículo mientras esté
levantado con el gato.
● No encienda ni arranque el motor con el vehículo levantado por el gato.
● No levante el vehículo con alguien dentro.
● Al levantar el vehículo, no coloque ningún objeto encima o debajo del
gato.
● No levante el vehículo a una altura superior a la necesaria para cambiar el
neumático.
● Utilice un soporte de gato si es necesario para introducirse bajo el
vehículo.
Extreme las precauciones al hacer descender el vehículo para asegurarse
de que no resulte herida ninguna persona que esté trabajando con el
vehículo o cerca del mismo.

5
643
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
VERSO_ES_OM64604S

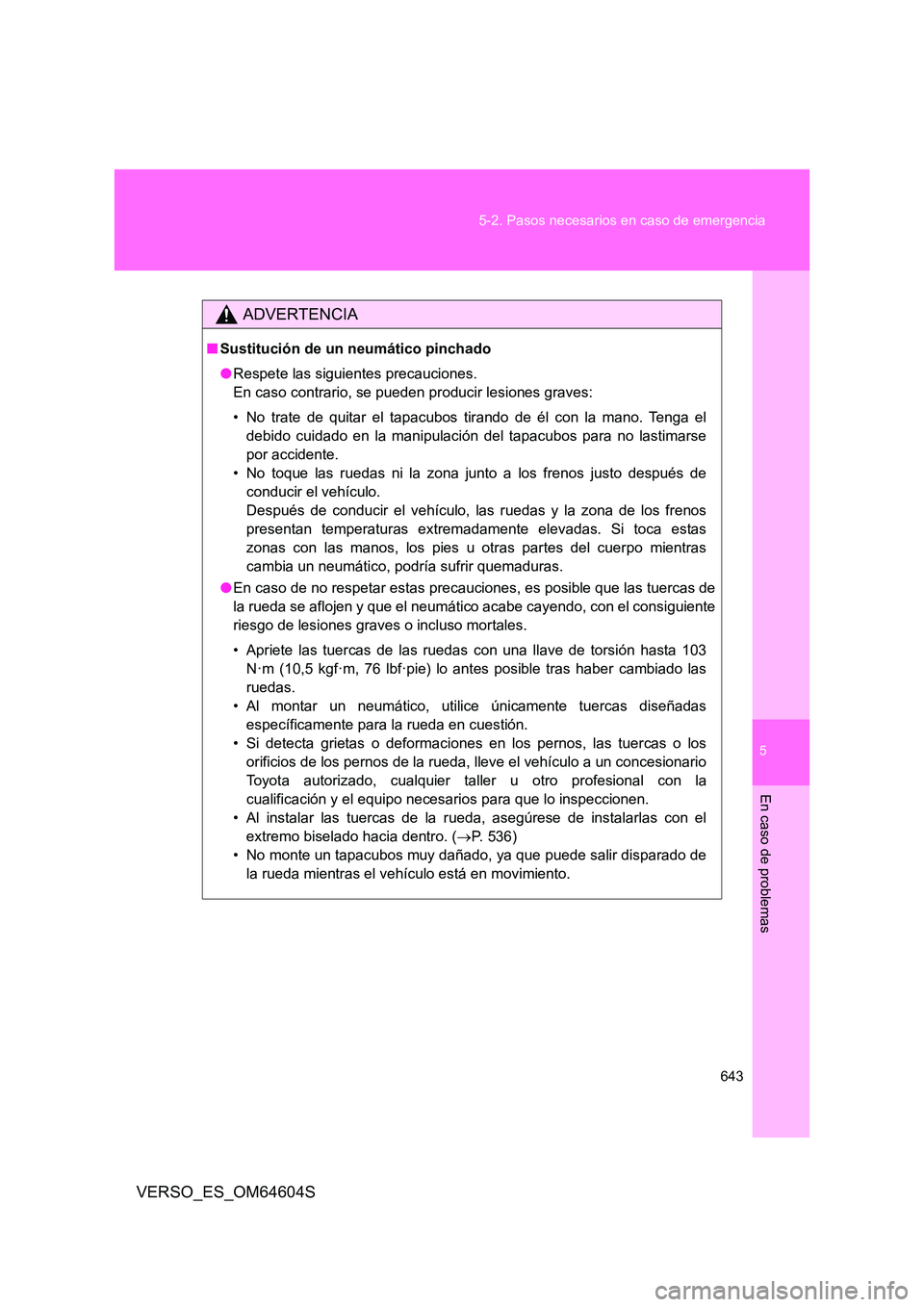

ADVERTENCIA
■ Sustitución de un neumático pinchado
● Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves:
• No trate de quitar el tapacubos tirando de él con la mano. Tenga el
debido cuidado en la manipulación del tapacubos para no lastimarse
por accidente.
• No toque las ruedas ni la zona junto a los frenos justo después de
conducir el vehículo.
Después de conducir el vehículo, las ruedas y la zona de los frenos
presentan temperaturas extremadamente elevadas. Si toca estas
zonas con las manos, los pies u otras partes del cuerpo mientras
cambia un neumático, podría sufrir quemaduras.
● En caso de no respetar estas precauciones, es posible que las tuercas de
la rueda se aflojen y que el neumático acabe cayendo, con el consiguiente
riesgo de lesiones graves o incluso mortales.
• Apriete las tuercas de las ruedas con una llave de torsión hasta 103
N·m (10,5 kgf·m, 76 lbf·pie) lo ant es posible tras haber cambiado las
ruedas.
• Al montar un neumático, utilice únicamente tuercas diseñadas
específicamente para la rueda en cuestión.
• Si detecta grietas o deformaciones en los pernos, las tuercas o los
orificios de los pernos de la rueda, lleve el vehículo a un concesionario
Toyota autorizado, cualquier tall er u otro profesional con la
cualificación y el equipo necesarios para que lo inspeccionen.
• Al instalar las tuercas de la rueda, asegúrese de instalarlas con el
extremo biselado hacia dentro. ( P. 536)
• No monte un tapacubos muy dañado, ya que puede salir disparado de
la rueda mientras el vehículo está en movimiento.

644
5-2. Pasos necesarios en caso de emergencia
VERSO_ES_OM64604S

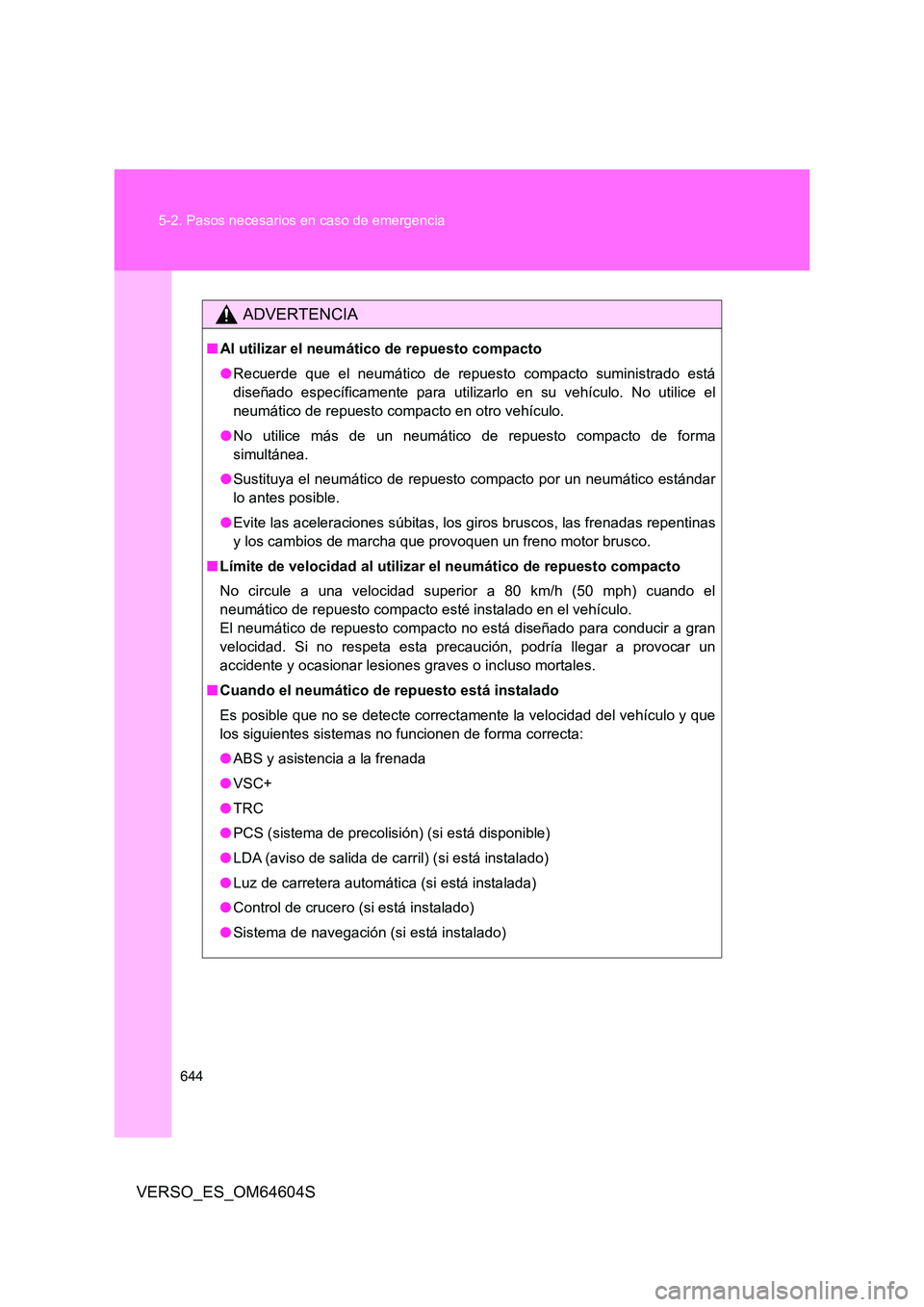

ADVERTENCIA
■ Al utilizar el neumático de repuesto compacto
● Recuerde que el neumático de repuesto compacto suministrado está
diseñado específicamente para utilizarlo en su vehículo. No utilice el
neumático de repuesto compacto en otro vehículo.
● No utilice más de un neumático de repuesto compacto de forma
simultánea.
● Sustituya el neumático de repuesto compacto por un neumático estándar
lo antes posible.
● Evite las aceleraciones súbitas, los giros bruscos, las frenadas repentinas
y los cambios de marcha que provoquen un freno motor brusco.
■ Límite de velocidad al utilizar el neumático de repuesto compacto
No circule a una velocidad superior a 80 km/h (50 mph) cuando el
neumático de repuesto compacto esté instalado en el vehículo.
El neumático de repuesto compacto no está diseñado para conducir a gran
velocidad. Si no respeta esta precaución, podría llegar a provocar un
accidente y ocasionar lesiones graves o incluso mortales.
■ Cuando el neumático de repuesto está instalado
Es posible que no se detecte correctamente la velocidad del vehículo y que
los siguientes sistemas no funcionen de forma correcta:
● ABS y asistencia a la frenada
● VSC+
● TRC
● PCS (sistema de precolisión) (si está disponible)
● LDA (aviso de salida de carril) (si está instalado)
● Luz de carretera automática (si está instalada)
● Control de crucero (si está instalado)
● Sistema de navegación (si está instalado)

5
645
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
VERSO_ES_OM64604S

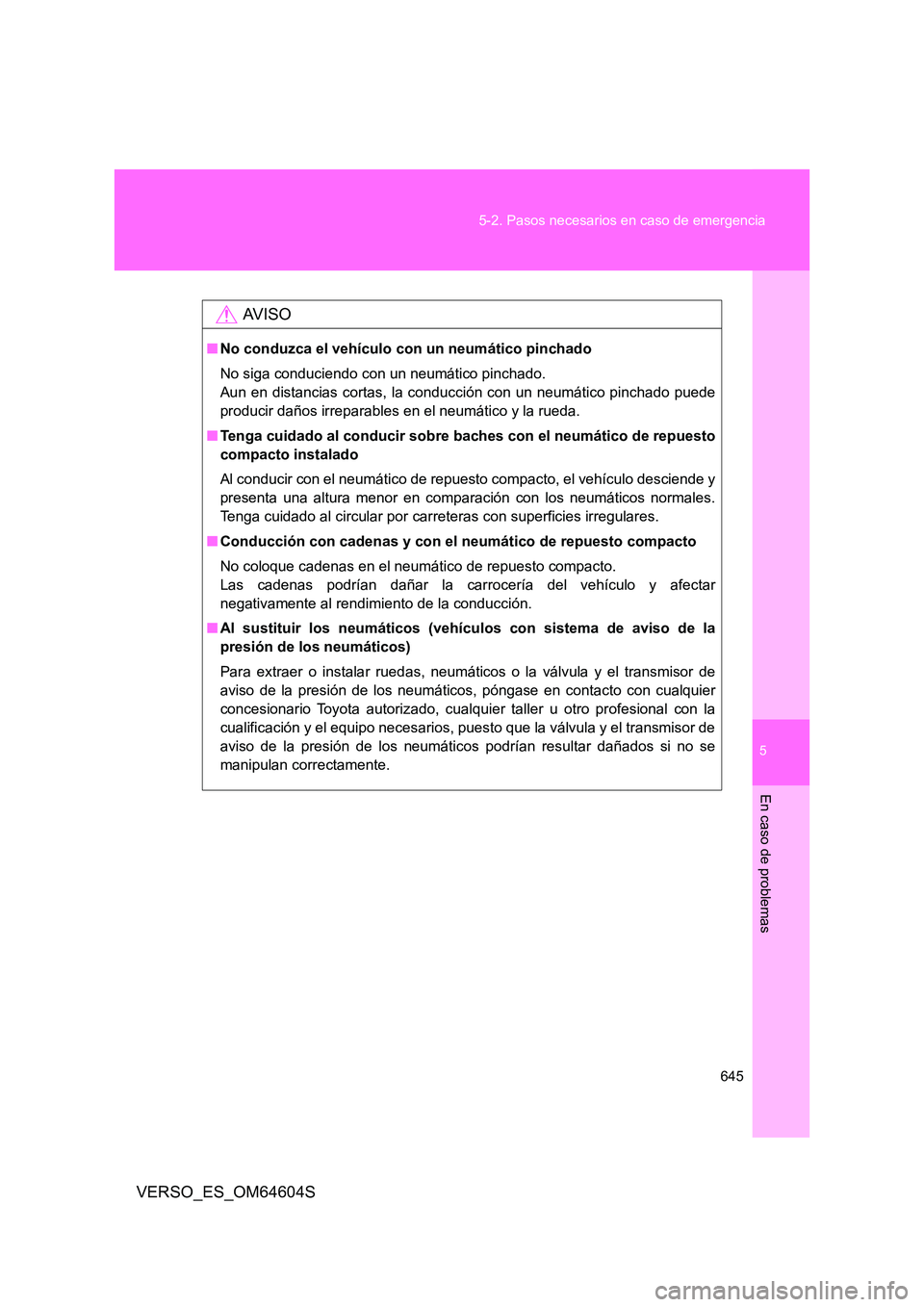

AV I S O
■ No conduzca el vehículo con un neumático pinchado
No siga conduciendo con un neumático pinchado.
Aun en distancias cortas, la conducción con un neumático pinchado puede
producir daños irreparables en el neumático y la rueda.
■ Tenga cuidado al conducir sobre baches con el neumático de repuesto
compacto instalado
Al conducir con el neumático de repuesto compacto, el vehículo desciende y
presenta una altura menor en comparación con los neumáticos normales.
Tenga cuidado al circular por carret eras con superficies irregulares.
■ Conducción con cadenas y con el neumático de repuesto compacto
No coloque cadenas en el neumático de repuesto compacto.
Las cadenas podrían dañar la carrocería del vehículo y afectar
negativamente al rendimiento de la conducción.
■ Al sustituir los neumáticos (vehículos con sistema de aviso de la
presión de los neumáticos)
Para extraer o instalar ruedas, neumáticos o la válvula y el transmisor de
aviso de la presión de los neumáticos, póngase en contacto con cualquier
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios, puesto que la válvula y el transmisor de
aviso de la presión de los neumáticos podrían resultar dañados si no se
manipulan correctamente.

646
5-2. Pasos necesarios en caso de emergencia
VERSO_ES_OM64604S

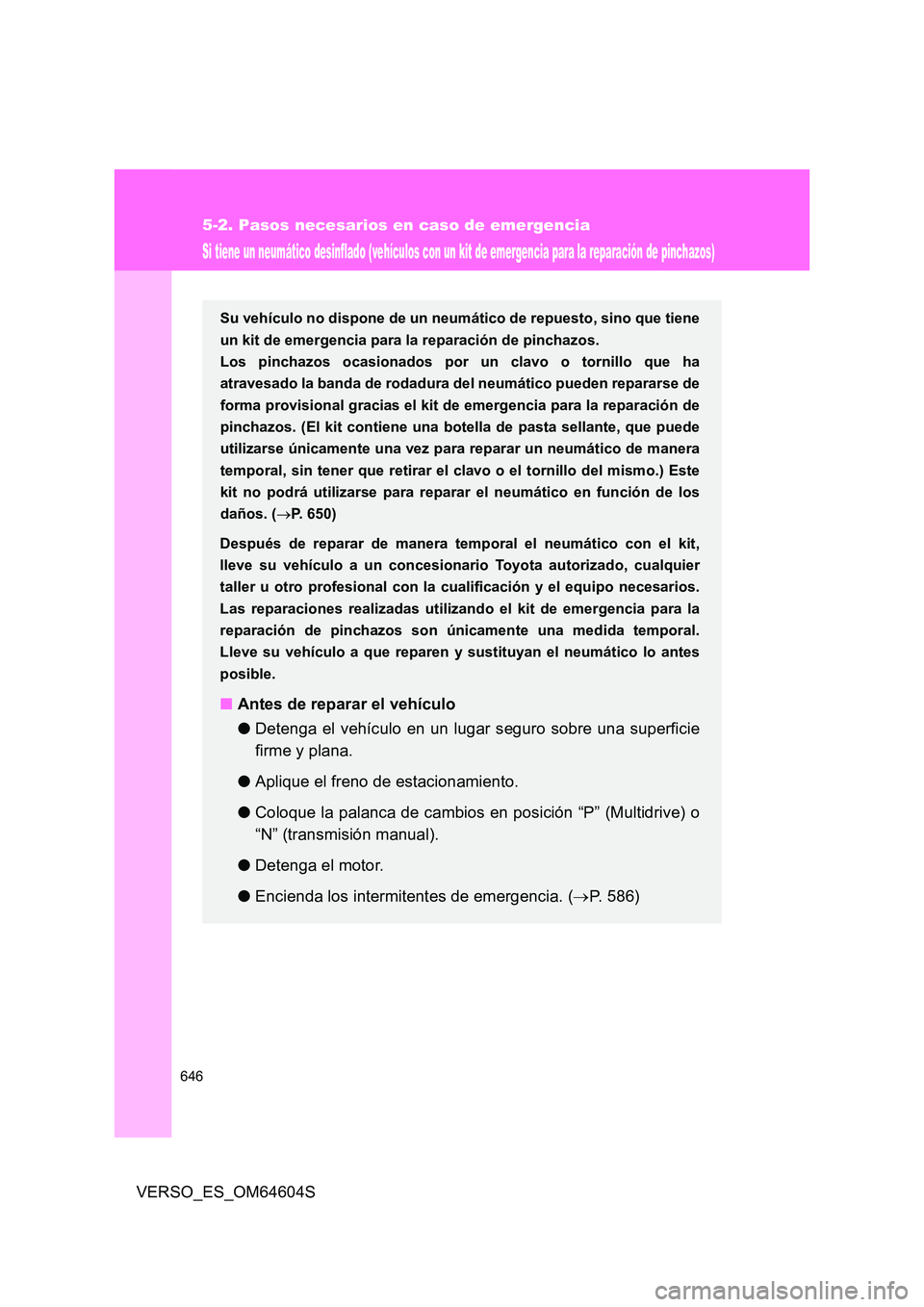

Si tiene un neumático desinflado (vehículos con un kit de emergencia para la reparación de pinchazos)
Su vehículo no dispone de un neumático de repuesto, sino que tiene
un kit de emergencia para la reparación de pinchazos.
Los pinchazos ocasionados por un clavo o tornillo que ha
atravesado la banda de rodadura de l neumático pueden repararse de
forma provisional gracias el kit de emergencia para la reparación de
pinchazos. (El kit contiene una botella de pasta sellante, que puede
utilizarse únicamente una vez para reparar un neumático de manera
temporal, sin tener que retirar el clavo o el tornillo del mismo.) Este
kit no podrá utilizarse para reparar el neumático en función de los
daños. ( P. 650)
Después de reparar de manera temporal el neumático con el kit,
lleve su vehículo a un concesionario Toyota autorizado, cualquier
taller u otro profesional con la cualificación y el equipo necesarios.
Las reparaciones realizadas utilizando el kit de emergencia para la
reparación de pinchazos son únicamente una medida temporal.
Lleve su vehículo a que reparen y su stituyan el neumático lo antes
posible.
■ Antes de reparar el vehículo
● Detenga el vehículo en un lugar seguro sobre una superficie
firme y plana.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en posición “P” (Multidrive) o
“N” (transmisión manual).
● Detenga el motor.
● Encienda los intermitentes de emergencia. (P. 586)

5
647
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
VERSO_ES_OM64604S

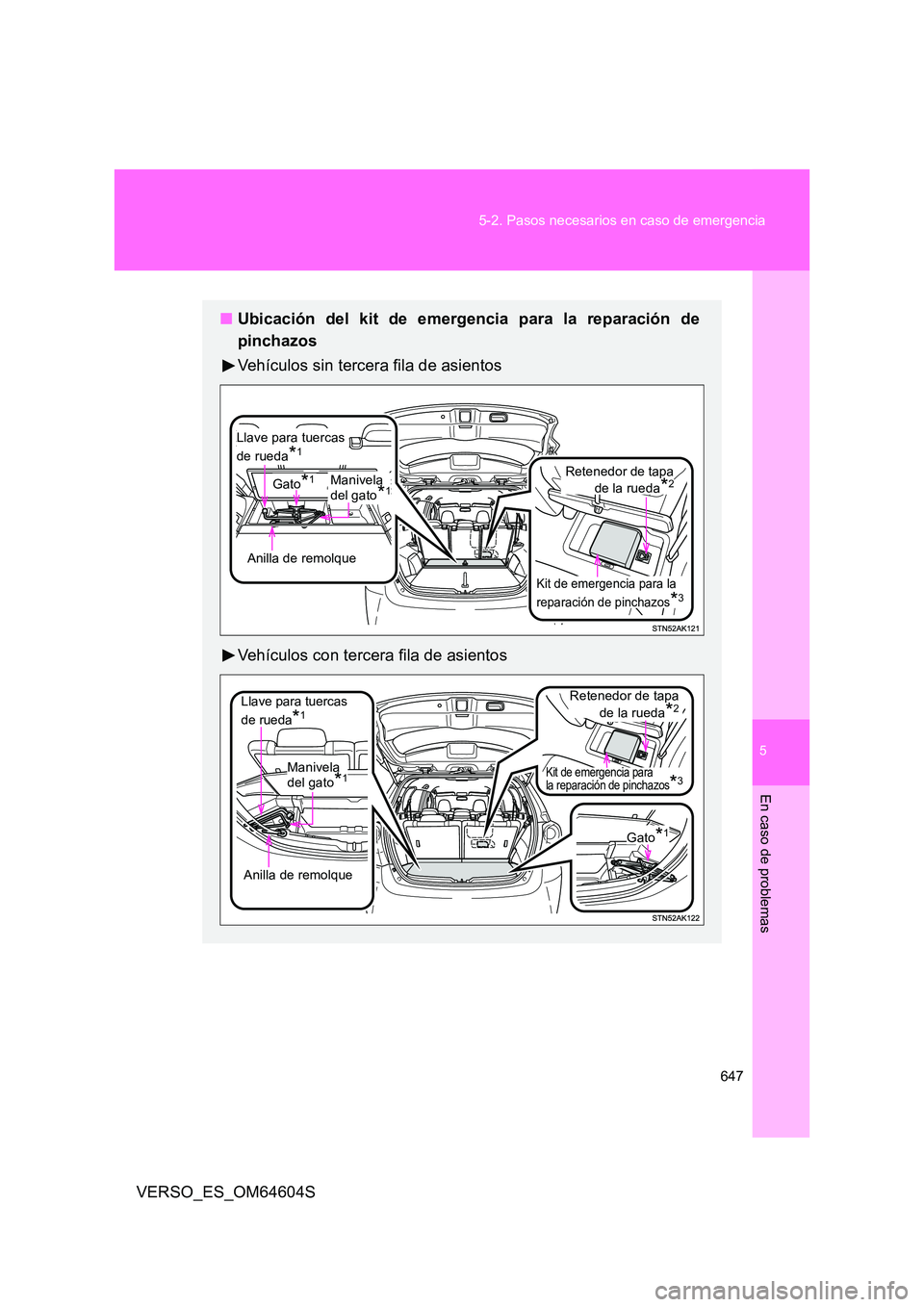

■ Ubicación del kit de emergencia para la reparación de
pinchazos
Vehículos sin tercera fila de asientos
Vehículos con tercera fila de asientos
Kit de emergencia para la
reparación de pinchazos*3
Anilla de remolque
Gato*1Retenedor de tapa
de la rueda*2
Llave para tuercas
de rueda*1
Manivela del gato*1
Kit de emergencia para la reparación de pinchazos*3
Anilla de remolque
Llave para tuercas
de rueda*1
Manivela del gato*1
Gato*1
Retenedor de tapa
de la rueda*2

648
5-2. Pasos necesarios en caso de emergencia
VERSO_ES_OM64604S
*1: Utilice un gato, una manivela para el gato y una llave de tuercas de
rueda. (si está instalado) ( P. 629)
Es posible comprar un gato, una manivela para el gato y una llave de
tuercas de rueda en un concesionario Toyota autorizado, en cualquier
taller o a través de otro profesional con la cualificación y el equipo
necesarios.
*2: Uso del retenedor de tapa de la rueda. (si está instalado) ( P. 535)
*3: El kit de emergencia para la reparación de pinchazos está situado en
la caja auxiliar (tipo C). ( P. 451)

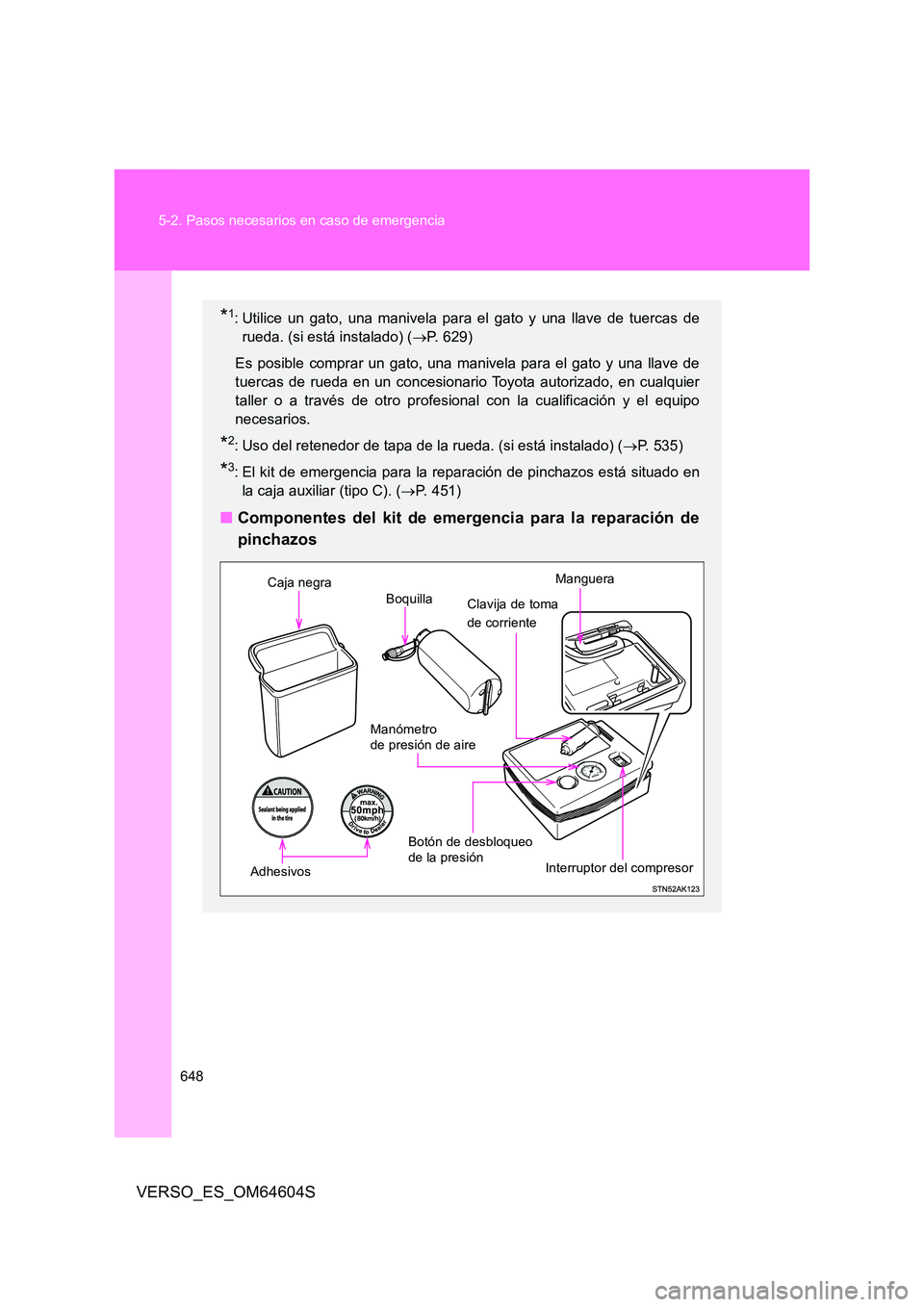

■Componentes del kit de emergencia para la reparación de
pinchazos
Interruptor del compresor
Manómetro de presión de aire
Clavija de toma
de corriente
Caja negra
Adhesivos
Botón de desbloqueo de la presión
Boquilla
Manguera

5
649
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
VERSO_ES_OM64604S

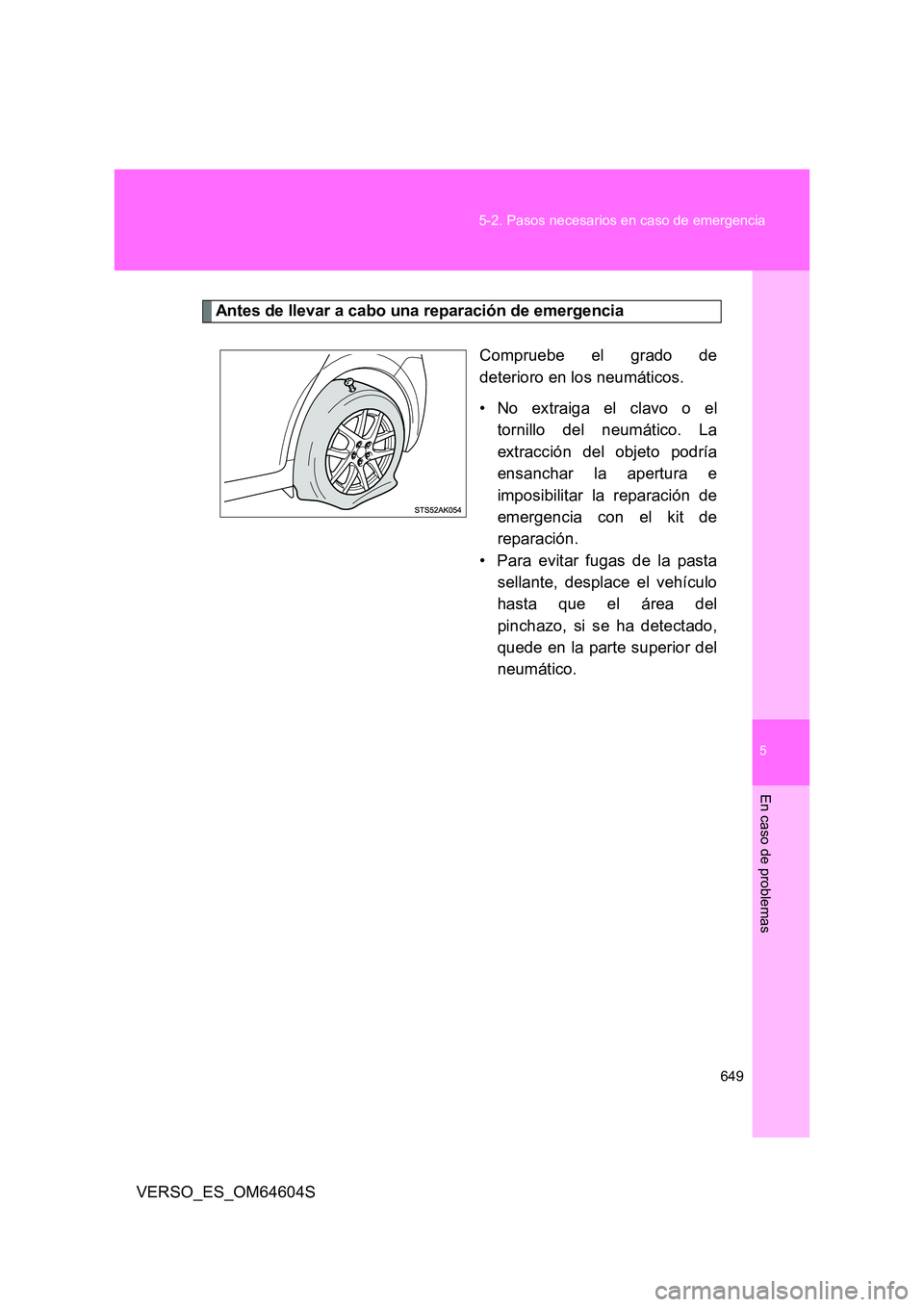

Antes de llevar a cabo una reparación de emergencia
Compruebe el grado de
deterioro en los neumáticos.
• No extraiga el clavo o el
tornillo del neumático. La
extracción del objeto podría
ensanchar la apertura e
imposibilitar la reparación de
emergencia con el kit de
reparación.
• Para evitar fugas de la pasta
sellante, desplace el vehículo
hasta que el área del
pinchazo, si se ha detectado,
quede en la parte superior del
neumático.

650
5-2. Pasos necesarios en caso de emergencia
VERSO_ES_OM64604S

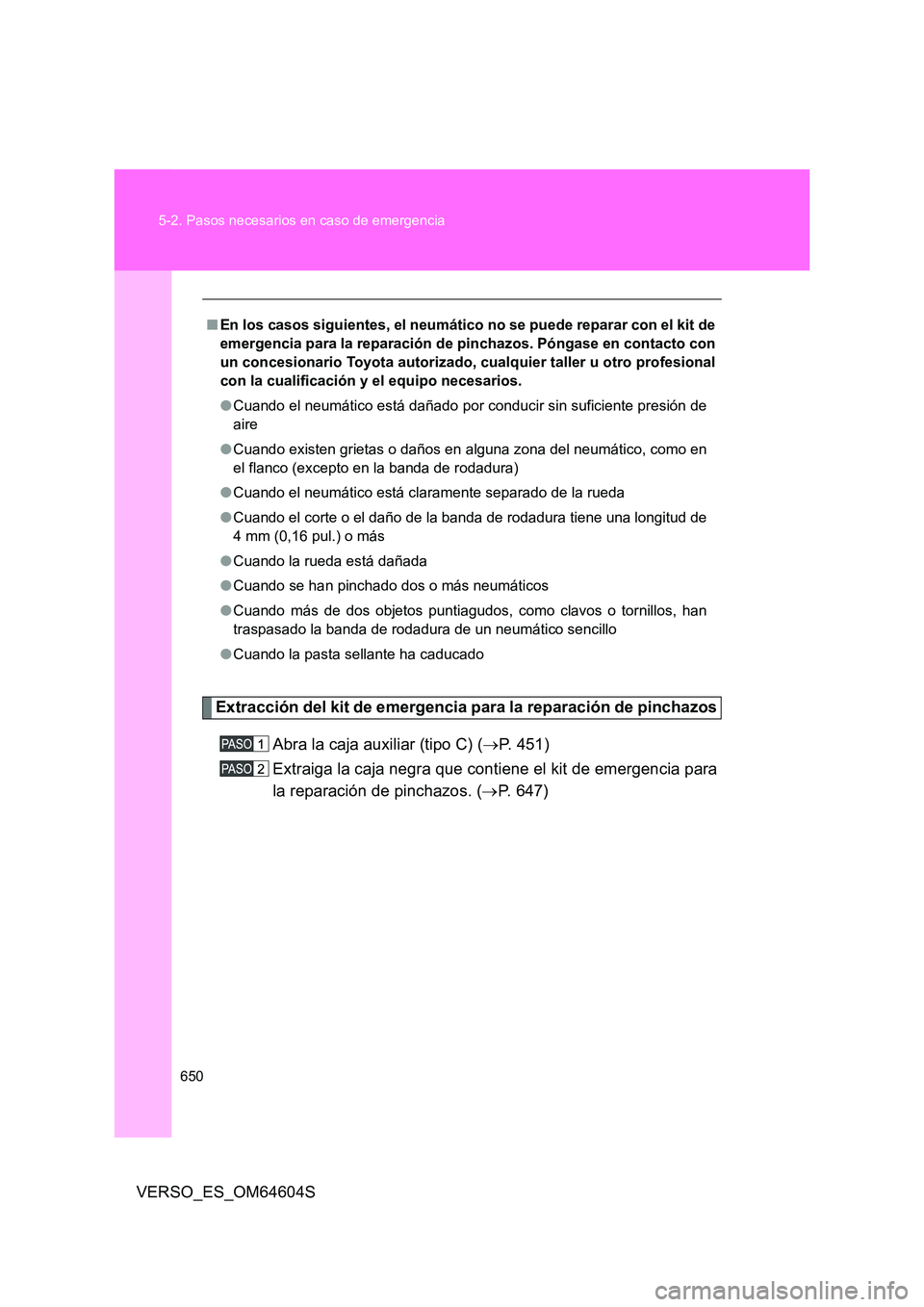

Extracción del kit de emergencia para la reparación de pinchazos
Abra la caja auxiliar (tipo C) ( P. 451)
Extraiga la caja negra que contiene el kit de emergencia para
la reparación de pinchazos. ( P. 647)
■En los casos siguientes, el neumático no se puede reparar con el kit de
emergencia para la reparación de pinchazos. Póngase en contacto con
un concesionario Toyota autorizado, cualquier taller u otro profesional
con la cualificación y el equipo necesarios.
● Cuando el neumático está dañado por conducir sin suficiente presión de
aire
● Cuando existen grietas o daños en alguna zona del neumático, como en
el flanco (excepto en la banda de rodadura)
● Cuando el neumático está claramente separado de la rueda
● Cuando el corte o el daño de la banda de rodadura tiene una longitud de
4 mm (0,16 pul.) o más
● Cuando la rueda está dañada
● Cuando se han pinchado dos o más neumáticos
● Cuando más de dos objetos puntiagudos, como clavos o tornillos, han
traspasado la banda de rodadura de un neumático sencillo
● Cuando la pasta sellante ha caducado
