Page 581 of 748

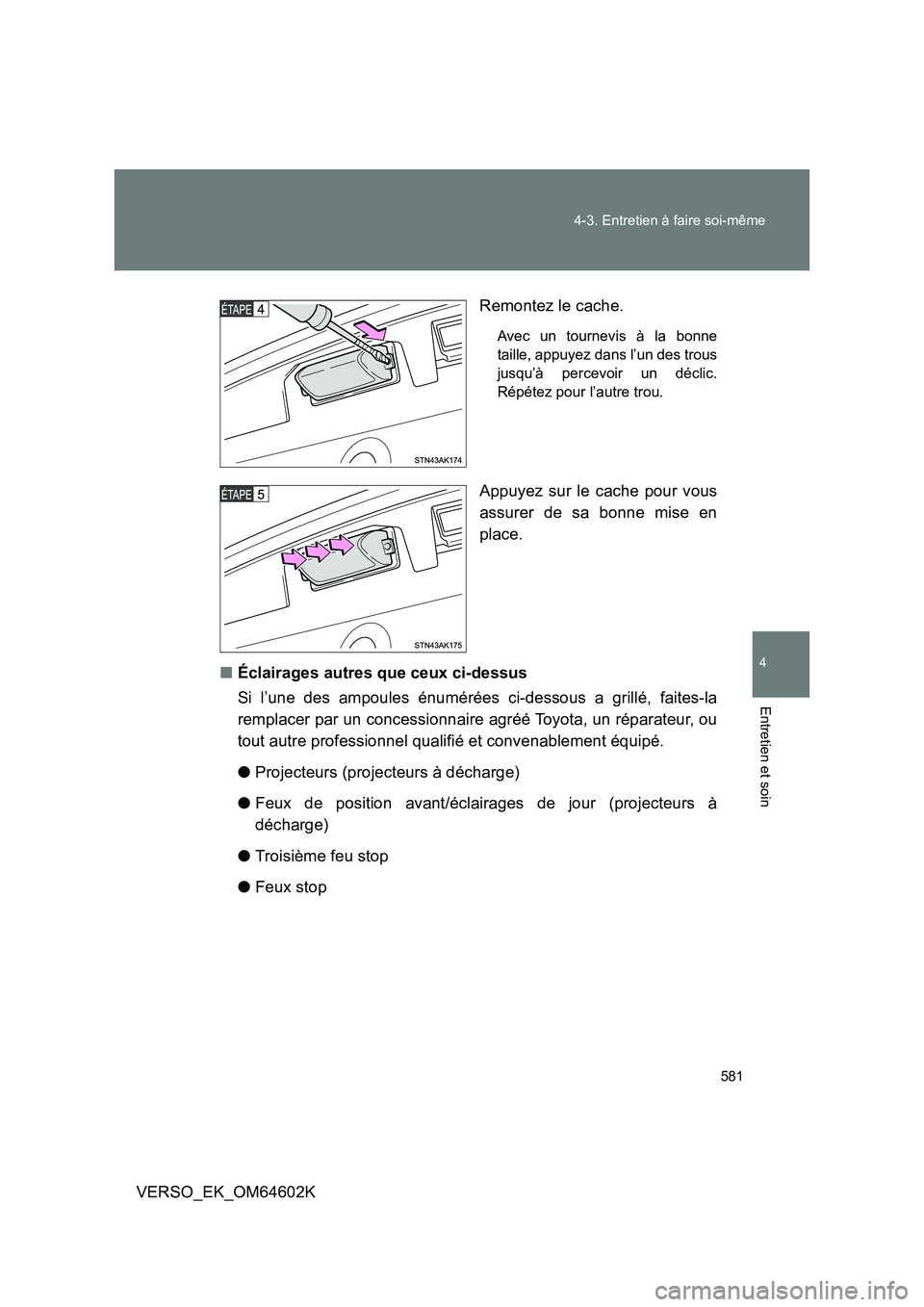

581
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64602K
Remontez le cache.
Avec un tournevis à la bonne
taille, appuyez dans l’un des trous
jusqu’à percevoir un déclic.
Répétez pour l’autre trou.
Appuyez sur le cache pour vous
assurer de sa bonne mise en
place.
■ Éclairages autres que ceux ci-dessus
Si l’une des ampoules énumérées ci-dessous a grillé, faites-la
remplacer par un concessionnaire agréé Toyota, un réparateur, ou
tout autre professionnel qualifié et convenablement équipé.
● Projecteurs (projecteurs à décharge)
● Feux de position avant/éclairages de jour (projecteurs à
décharge)
● Troisième feu stop
● Feux stop

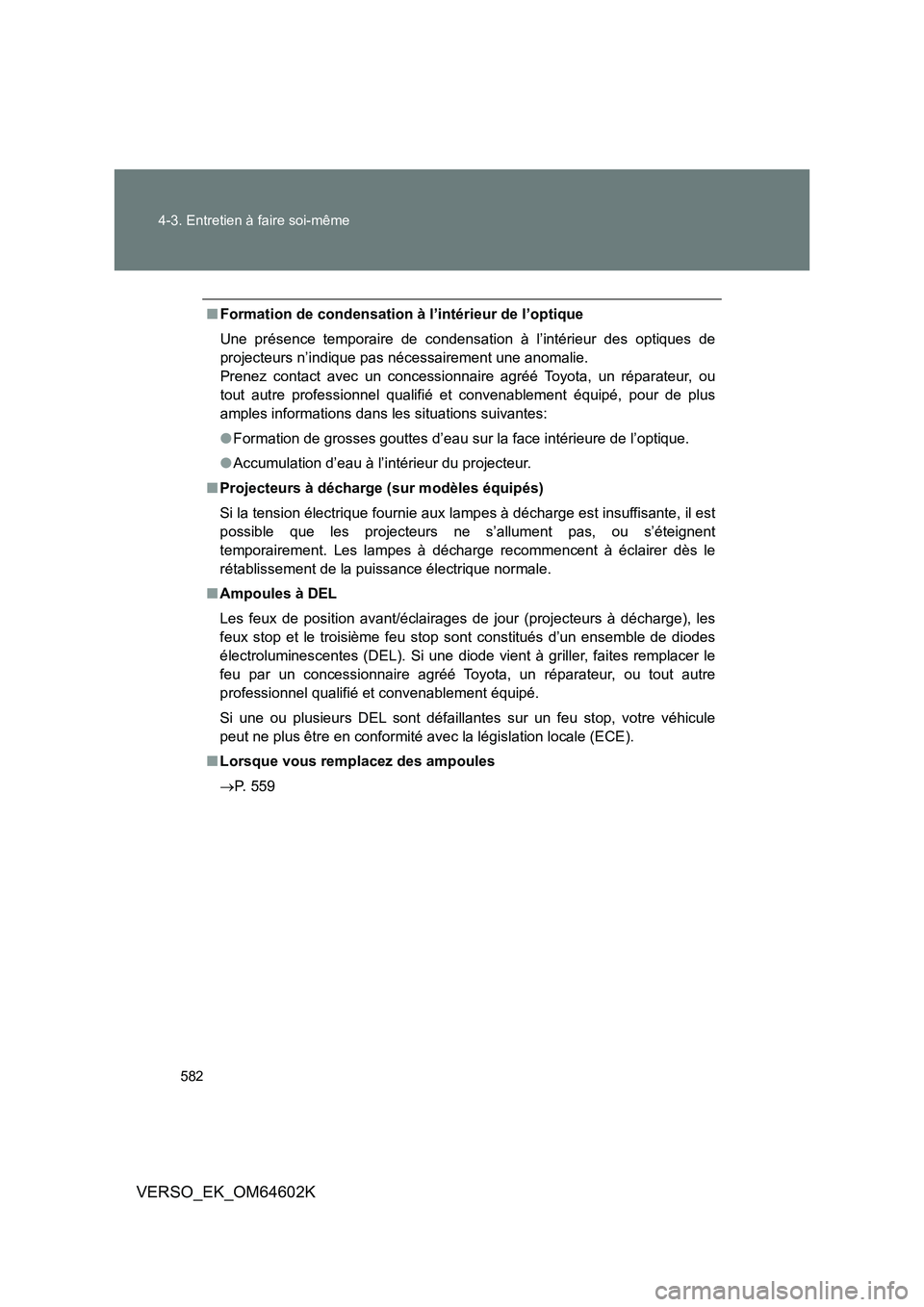

Page 582 of 748

582
4-3. Entretien à faire soi-même
VERSO_EK_OM64602K
■ Formation de condensation à l’intérieur de l’optique
Une présence temporaire de condens ation à l’intérieur des optiques de
projecteurs n’indique pas nécessairement une anomalie.
Prenez contact avec un concessionnaire agréé Toyota, un réparateur, ou
tout autre professionnel qualifié et convenablement équipé, pour de plus
amples informations dans les situations suivantes:
● Formation de grosses gouttes d’eau sur la face intérieure de l’optique.
● Accumulation d’eau à l’intérieur du projecteur.
■ Projecteurs à décharge (sur modèles équipés)
Si la tension électrique fournie aux lampes à décharge est insuffisante, il est
possible que les projecteurs ne s’allument pas, ou s’éteignent
temporairement. Les lampes à décharge recommencent à éclairer dès le
rétablissement de la puissance électrique normale.
■ Ampoules à DEL
Les feux de position avant/éclairages de jour (projecteurs à décharge), les
feux stop et le troisième feu stop sont constitués d’un ensemble de diodes
électroluminescentes (DEL). Si une diode vient à griller, faites remplacer le
feu par un concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
Si une ou plusieurs DEL sont défaillantes sur un feu stop, votre véhicule
peut ne plus être en conformité av ec la législation locale (ECE).
■ Lorsque vous remplacez des ampoules
P. 559

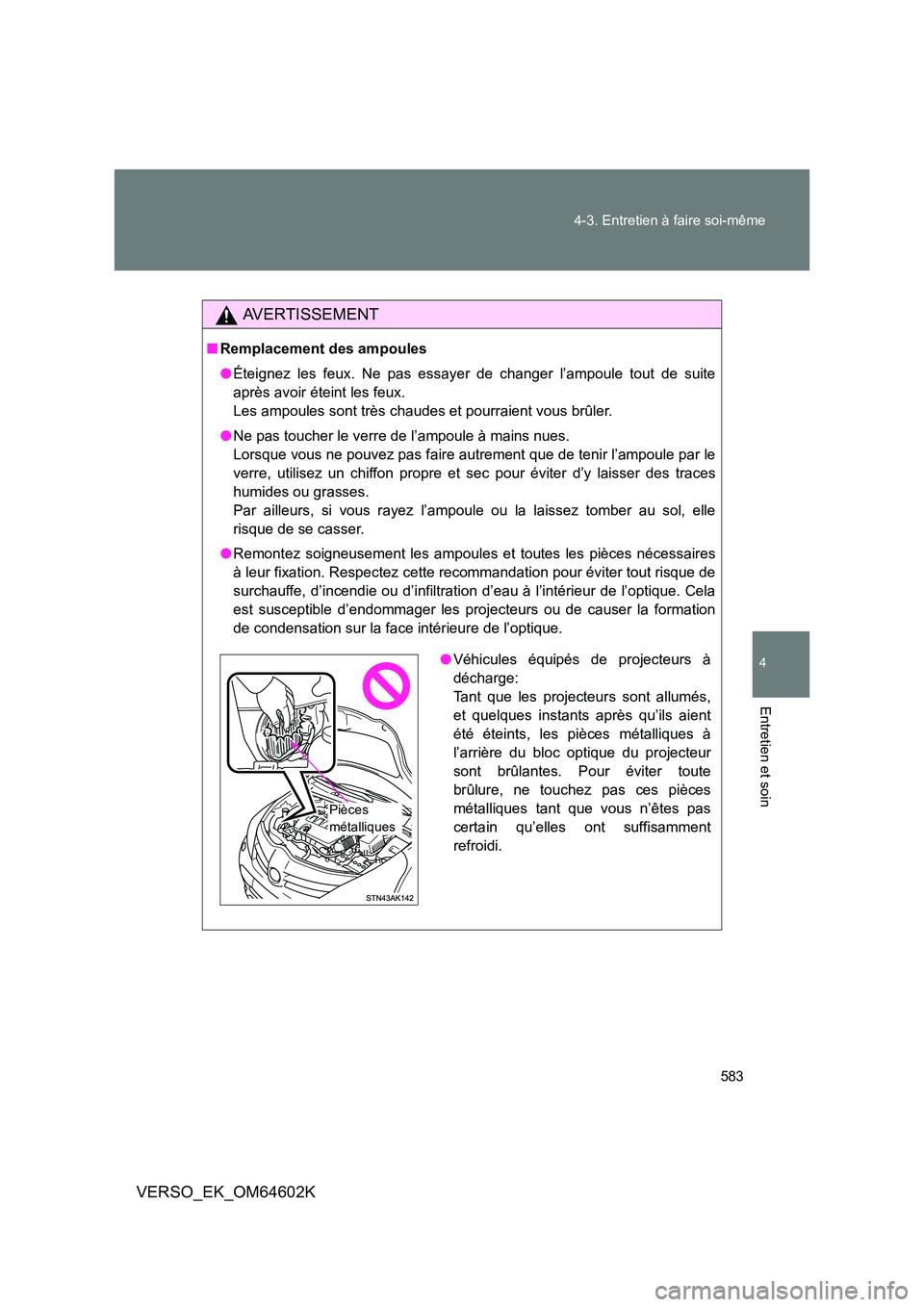

Page 583 of 748

583
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64602K
AVERTISSEMENT
■ Remplacement des ampoules
● Éteignez les feux. Ne pas essayer de changer l’ampoule tout de suite
après avoir éteint les feux.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne pas toucher le verre de l’ampoule à mains nues.
Lorsque vous ne pouvez pas faire autrement que de tenir l’ampoule par le
verre, utilisez un chiffon propre et sec pour éviter d’y laisser des traces
humides ou grasses.
Par ailleurs, si vous rayez l’ampoule ou la laissez tomber au sol, elle
risque de se casser.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires
à leur fixation. Respectez cette re commandation pour éviter tout risque de
surchauffe, d’incendie ou d’infiltration d’eau à l’intérieur de l’optique. Cela
est susceptible d’endommager les projecteurs ou de causer la formation
de condensation sur la face intérieure de l’optique.
● Véhicules équipés de projecteurs à
décharge:
Tant que les projecteurs sont allumés,
et quelques instants après qu’ils aient
été éteints, les pièces métalliques à
l’arrière du bloc optique du projecteur
sont brûlantes. Pour éviter toute
brûlure, ne touchez pas ces pièces
métalliques tant que vous n’êtes pas
certain qu’elles ont suffisamment
refroidi.
Pièces
métalliques

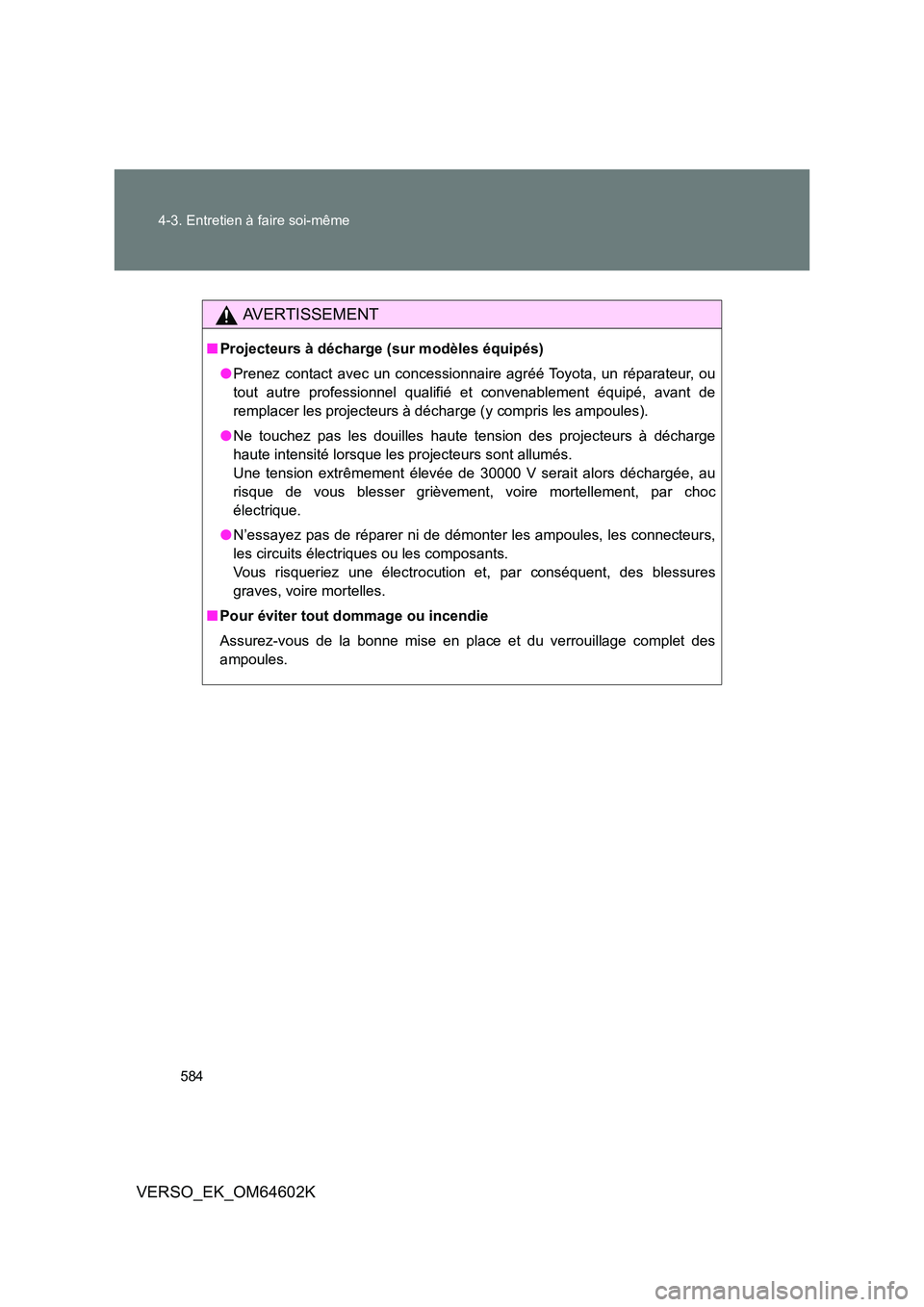

Page 584 of 748

584
4-3. Entretien à faire soi-même
VERSO_EK_OM64602K
AVERTISSEMENT
■ Projecteurs à décharge (sur modèles équipés)
● Prenez contact avec un concessionnaire agréé Toyota, un réparateur, ou
tout autre professionnel qualifié et convenablement équipé, avant de
remplacer les projecteurs à décharge (y compris les ampoules).
● Ne touchez pas les douilles haute tension des projecteurs à décharge
haute intensité lorsque les projecteurs sont allumés.
Une tension extrêmement élevée de 30000 V serait alors déchargée, au
risque de vous blesser grièvement, voire mortellement, par choc
électrique.
● N’essayez pas de réparer ni de démonter les ampoules, les connecteurs,
les circuits électriques ou les composants.
Vous risqueriez une électrocution et, par conséquent, des blessures
graves, voire mortelles.
■ Pour éviter tout dommage ou incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.

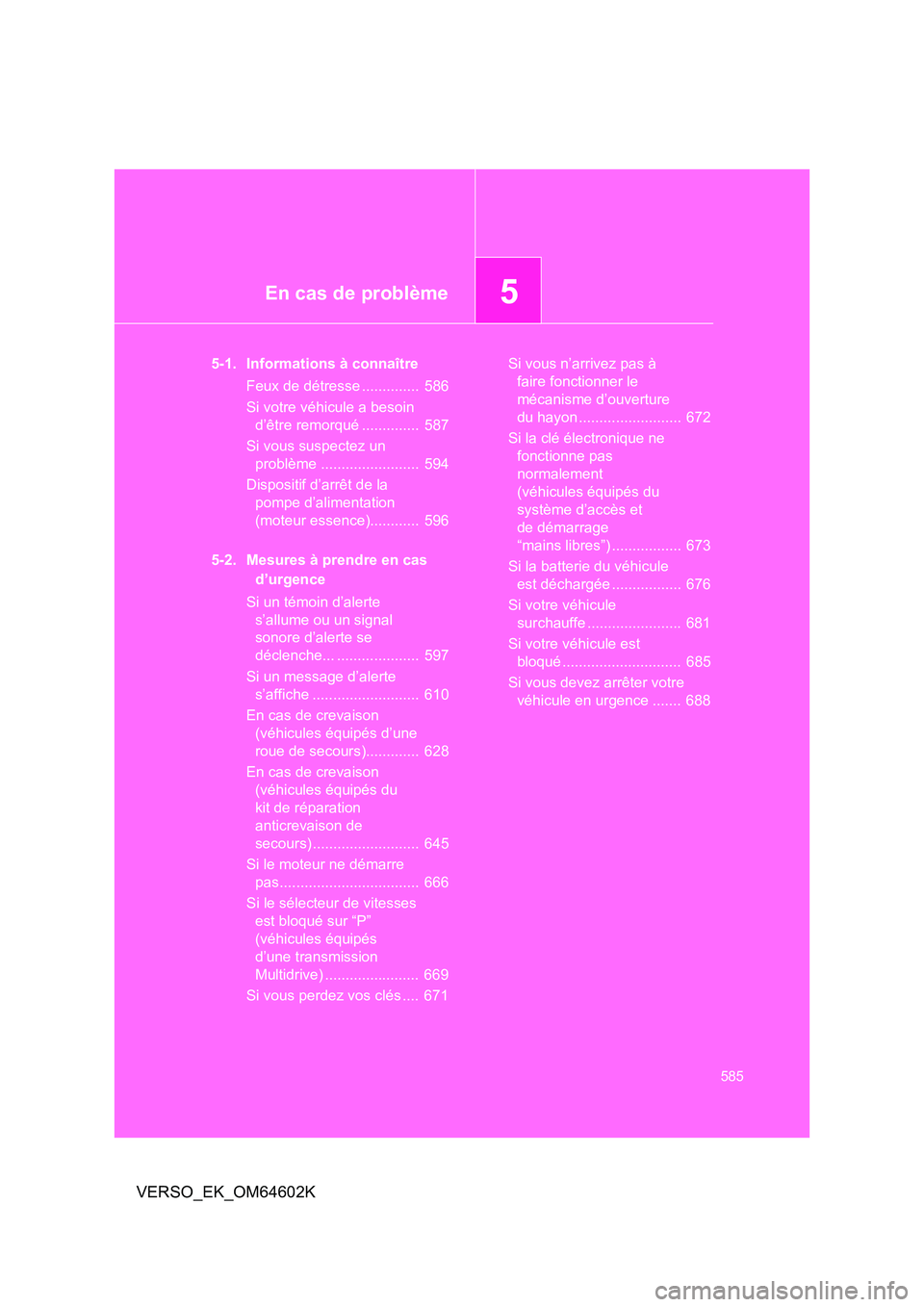

Page 585 of 748

5En cas de problème
585
VERSO_EK_OM64602K
5-1. Informations à connaître
Feux de détresse .............. 586
Si votre véhicule a besoin
d’être remorqué .............. 587
Si vous suspectez un
problème ........................ 594
Dispositif d’arrêt de la
pompe d’alimentation
(moteur essence)............ 596
5-2. Mesures à prendre en cas
d’urgence
Si un témoin d’alerte
s’allume ou un signal
sonore d’alerte se
déclenche... .................... 597
Si un message d’alerte
s’affiche .......................... 610
En cas de crevaison
(véhicules équipés d’une
roue de secours)............. 628
En cas de crevaison
(véhicules équipés du
kit de réparation
anticrevaison de
secours) .......................... 645
Si le moteur ne démarre
pas.................................. 666
Si le sélecteur de vitesses
est bloqué sur “P”
(véhicules équipés
d’une transmission
Multidrive) ....................... 669
Si vous perdez vos clés .... 671
Si vous n’arrivez pas à
faire fonctionner le
mécanisme d’ouverture
du hayon ......................... 672
Si la clé électronique ne
fonctionne pas
normalement
(véhicules équipés du
système d’accès et
de démarrage
“mains libres”) ................. 673
Si la batterie du véhicule
est déchargée ................. 676
Si votre véhicule
surchauffe ....................... 681
Si votre véhicule est
bloqué ............................. 685
Si vous devez arrêter votre
véhicule en urgence ....... 688

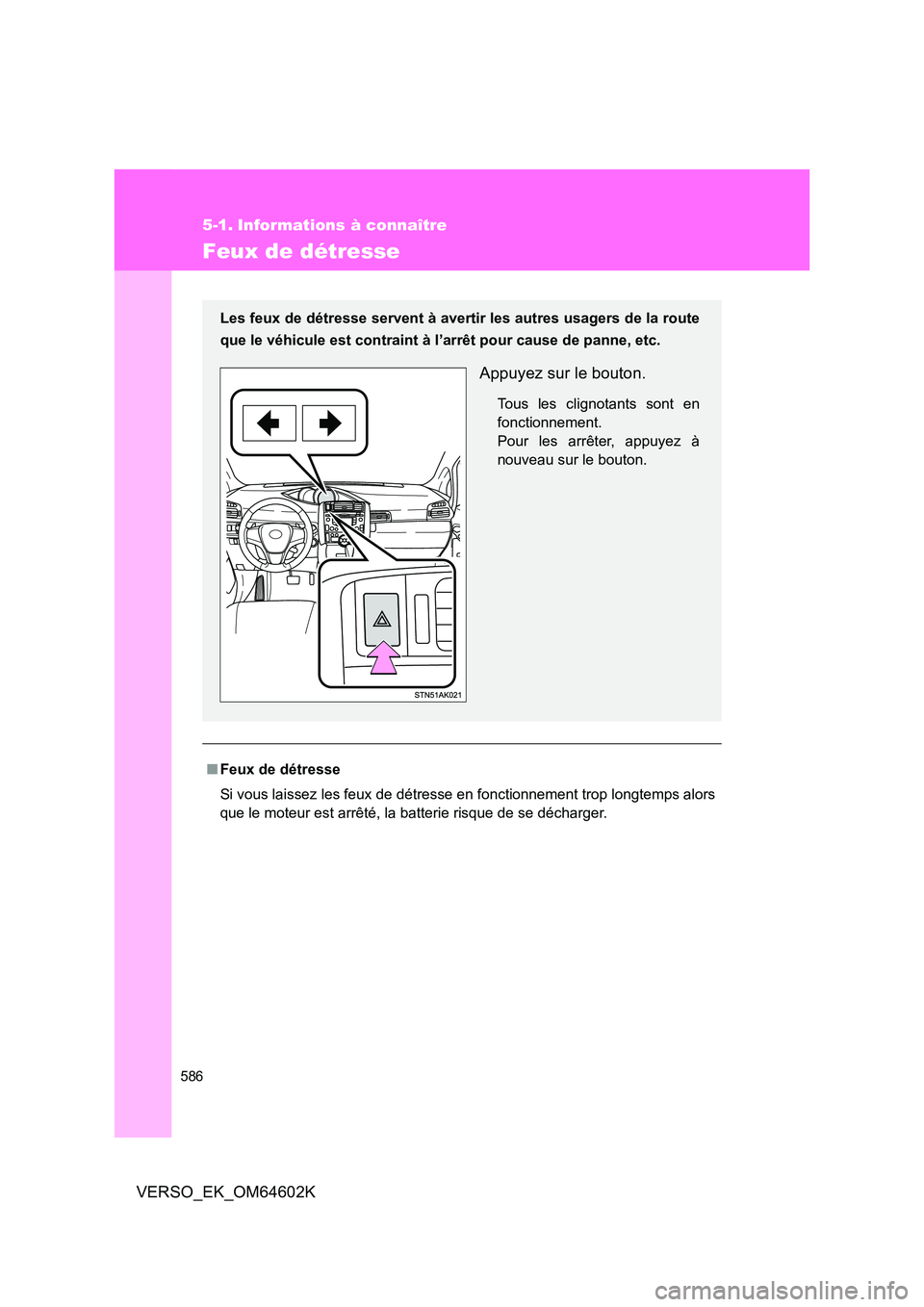

Page 586 of 748

586
VERSO_EK_OM64602K
5-1. Informations à connaître
Feux de détresse
■Feux de détresse
Si vous laissez les feux de détresse en fonctionnement trop longtemps alors
que le moteur est arrêté, la batterie risque de se décharger.
Les feux de détresse servent à avertir les autres usagers de la route
que le véhicule est contraint à l’arrêt pour cause de panne, etc.
Appuyez sur le bouton.
Tous les clignotants sont en
fonctionnement.
Pour les arrêter, appuyez à
nouveau sur le bouton.

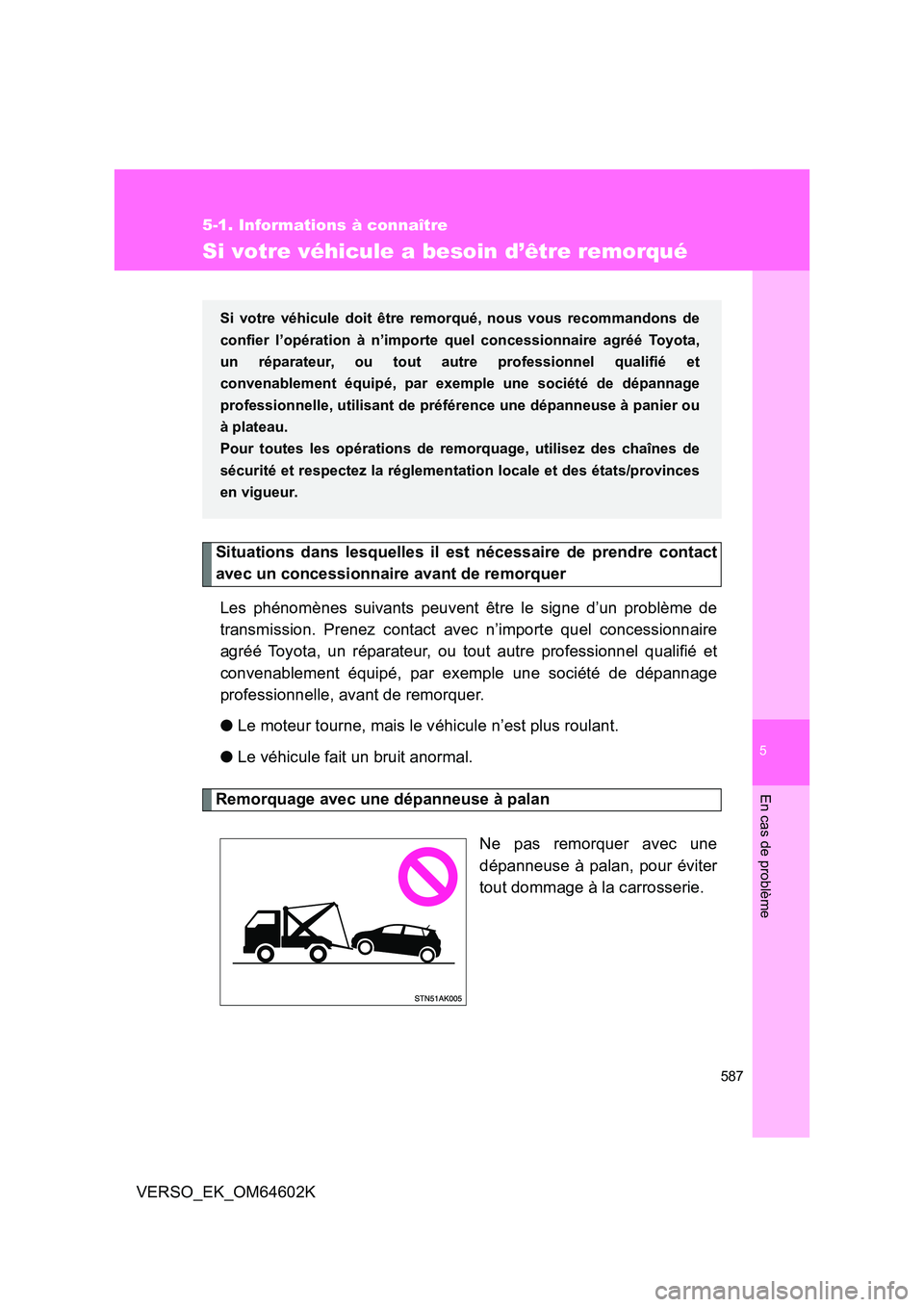

Page 587 of 748

5
587
5-1. Informations à connaître
En cas de problème
VERSO_EK_OM64602K
Si votre véhicule a besoin d’être remorqué
Situations dans lesquelles il est nécessaire de prendre contact
avec un concessionnaire avant de remorquer
Les phénomènes suivants peuvent être le signe d’un problème de
transmission. Prenez contact avec n’importe quel concessionnaire
agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé, par exemple une société de dépannage
professionnelle, avant de remorquer.
● Le moteur tourne, mais le véhicule n’est plus roulant.
● Le véhicule fait un bruit anormal.
Remorquage avec une dépanneuse à palan
Ne pas remorquer avec une
dépanneuse à palan, pour éviter
tout dommage à la carrosserie.
Si votre véhicule doit être remorqué, nous vous recommandons de
confier l’opération à n’importe quel concessionnaire agréé Toyota,
un réparateur, ou tout autre professionnel qualifié et
convenablement équipé, par exem ple une société de dépannage
professionnelle, utilisant de préférence une dépanneuse à panier ou
à plateau.
Pour toutes les opérations de remorquage, utilisez des chaînes de
sécurité et respectez la réglementa tion locale et des états/provinces
en vigueur.

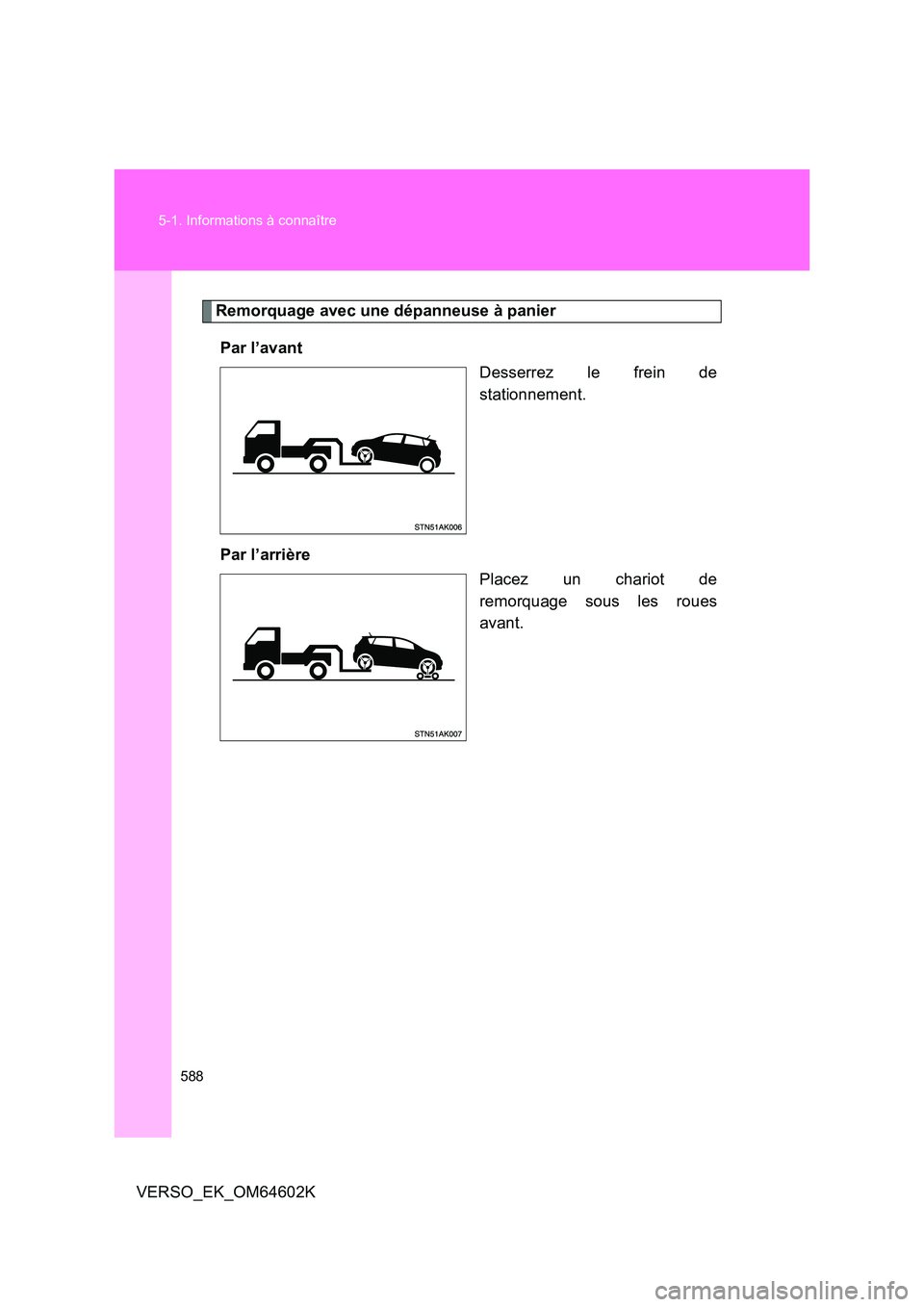

Page 588 of 748

588
5-1. Informations à connaître
VERSO_EK_OM64602K
Remorquage avec une dépanneuse à panier
Par l’avant
Desserrez le frein de
stationnement.
Par l’arrière
Placez un chariot de
remorquage sous les roues
avant.

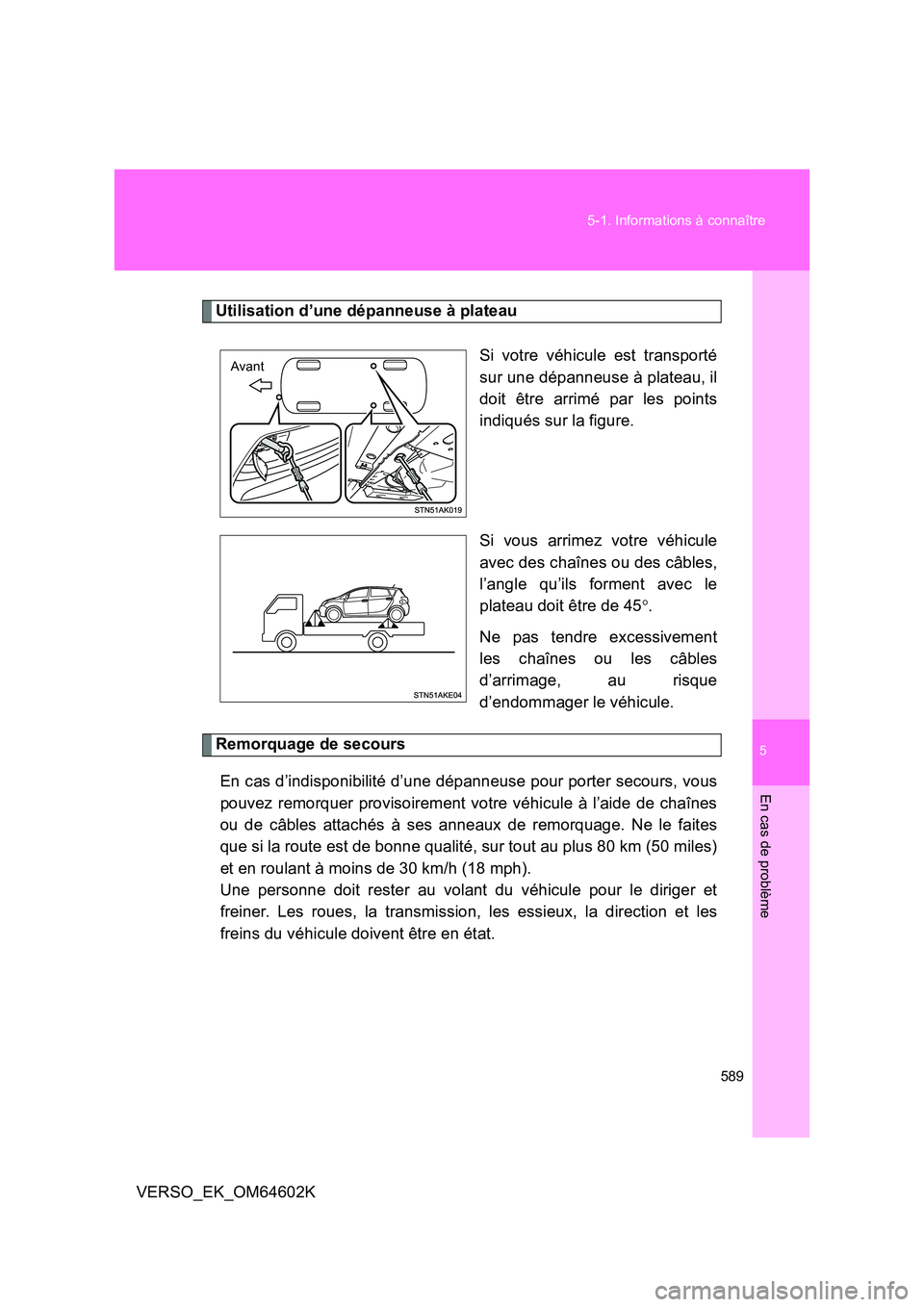

Page 589 of 748

5
589
5-1. Informations à connaître
En cas de problème
VERSO_EK_OM64602K
Utilisation d’une dépanneuse à plateau
Si votre véhicule est transporté
sur une dépanneuse à plateau, il
doit être arrimé par les points
indiqués sur la figure.
Si vous arrimez votre véhicule
avec des chaînes ou des câbles,
l’angle qu’ils forment avec le
plateau doit être de 45
Ne pas tendre excessivement
les chaînes ou les câbles
d’arrimage, au risque
d’endommager le véhicule.
Remorquage de secours
En cas d’indisponibilité d’une dépanneuse pour porter secours, vous
pouvez remorquer provisoirement votre véhicule à l’aide de chaînes
ou de câbles attachés à ses anneaux de remorquage. Ne le faites
que si la route est de bonne qualité, sur tout au plus 80 km (50 miles)
et en roulant à moins de 30 km/h (18 mph).
Une personne doit rester au volant du véhicule pour le diriger et
freiner. Les roues, la transmission, les essieux, la direction et les
freins du véhicule doivent être en état.
Avant

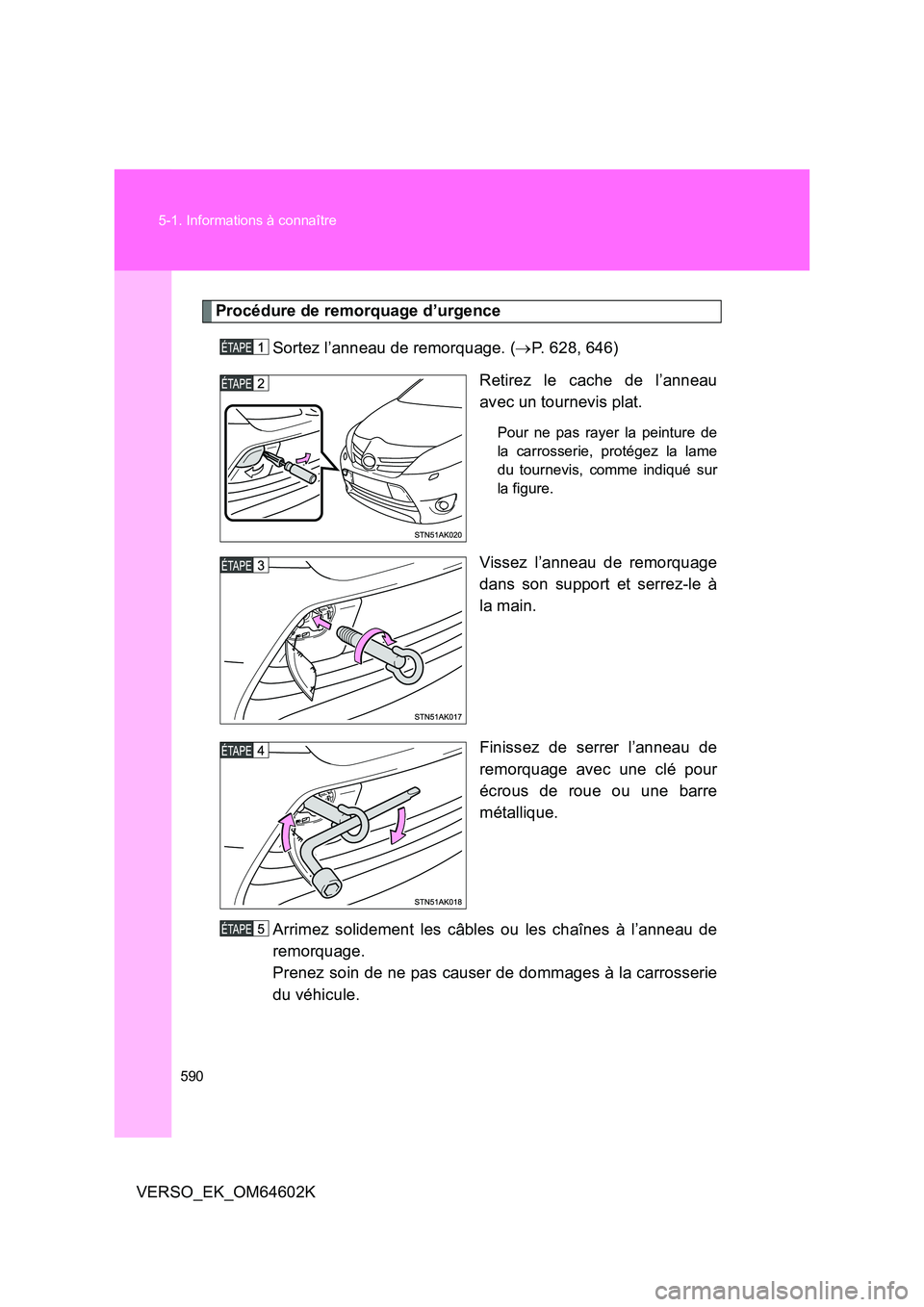

Page 590 of 748

590
5-1. Informations à connaître
VERSO_EK_OM64602K
Procédure de remorquage d’urgence
Sortez l’anneau de remorquage. ( P. 628, 646)
Retirez le cache de l’anneau
avec un tournevis plat.
Pour ne pas rayer la peinture de
la carrosserie, protégez la lame
du tournevis, comme indiqué sur
la figure.
Vissez l’anneau de remorquage
dans son support et serrez-le à
la main.
Finissez de serrer l’anneau de
remorquage avec une clé pour
écrous de roue ou une barre
métallique.
Arrimez solidement les câbles ou les chaînes à l’anneau de
remorquage.
Prenez soin de ne pas causer de dommages à la carrosserie
du véhicule.
