TOYOTA VERSO S 2015 Eksploatavimo vadovas (in Lithuanian)

411
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
OM52E39LT_VERSO-S_140417_INS

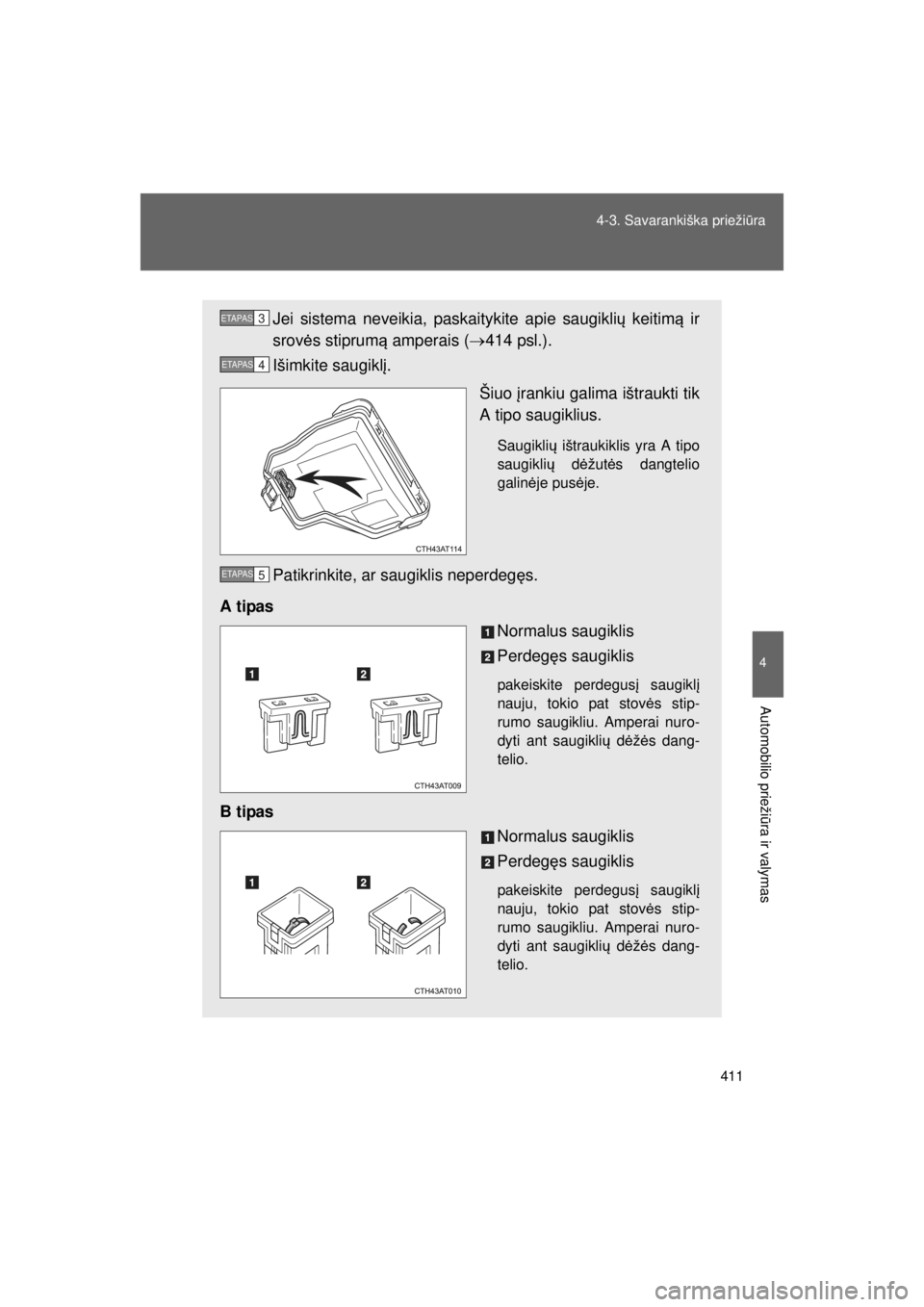

Jei sistema neveikia, pask aitykite apie saugiklių keitim ą ir
srov ės stiprum ą amperais ( →414 psl.).
Išimkite saugikl į.
Šiuo įrankiu galima ištraukti tik
A tipo saugiklius.
Saugikli ų ištraukiklis yra A tipo
saugikli ų d ėžut ės dangtelio
galin ėje pus ėje.
Patikrinkite, ar saugiklis neperdeg ęs.
A tipas Normalus saugiklis
Perdegęs saugiklis
pakeiskite perdegus į saugikl į
nauju, tokio pat stov ės stip-
rumo saugikliu. Amperai nuro-
dyti ant saugikli ų d ėžė s dang-
telio.
B tipas
Normalus saugiklis
Perdegęs saugiklis
pakeiskite perdegus į saugikl į
nauju, tokio pat stov ės stip-
rumo saugikliu. Amperai nuro-
dyti ant saugikli ų d ėžė s dang-
telio.
ETAPAS3
ETAPAS4
ETAPAS5
VERSO-S_LT.book Page 411 Friday, April 18, 2014 12:22 PM

412
4-3. Savarankiška prieži
ūra
OM52E39LT_VERSO-S_140417_INS

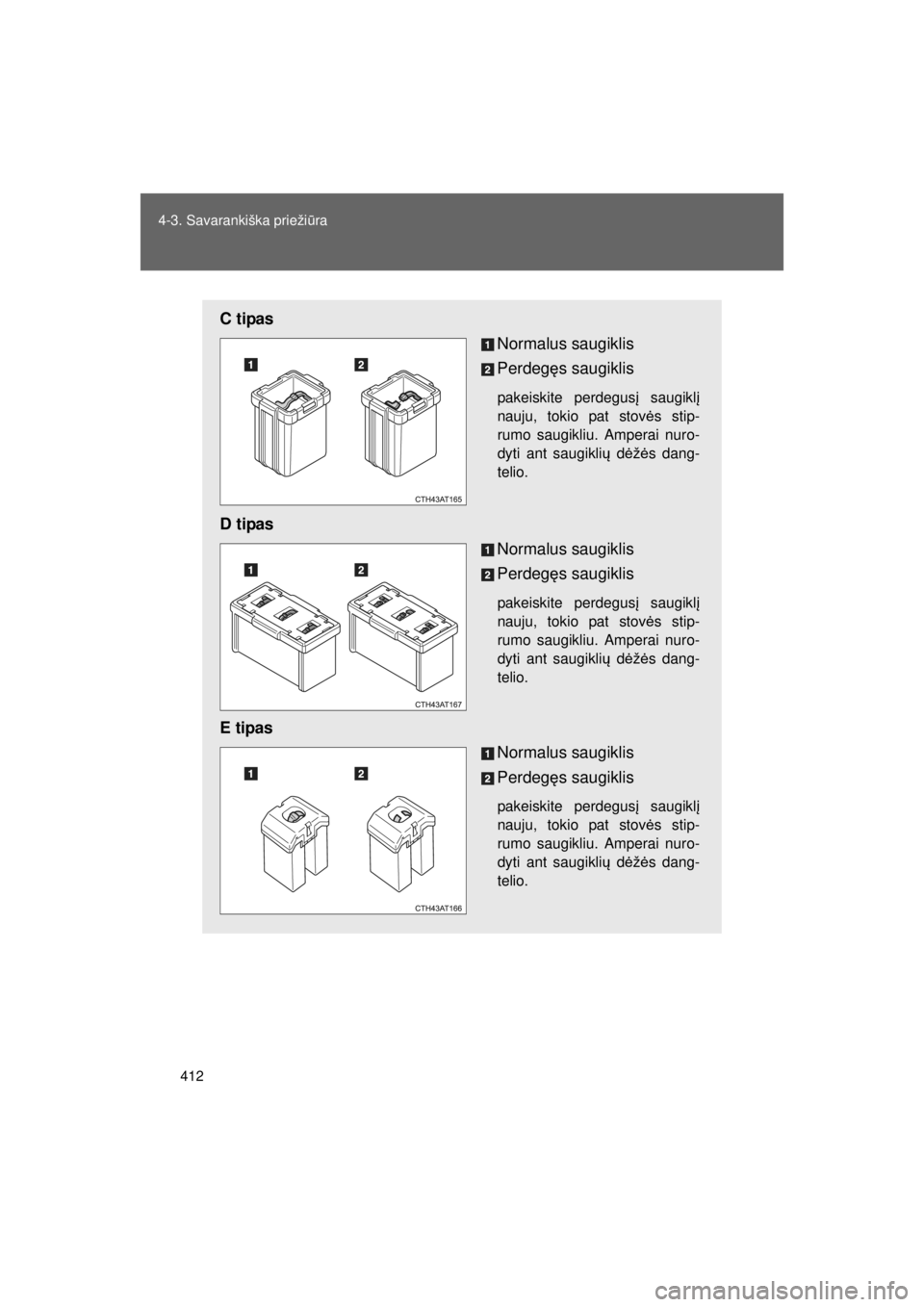

C tipas
Normalus saugiklis
Perdegęs saugiklis
pakeiskite perdegus į saugikl į
nauju, tokio pat stov ės stip-
rumo saugikliu. Amperai nuro-
dyti ant saugikli ų d ėžė s dang-
telio.
D tipas
Normalus saugiklis
Perdegęs saugiklis
pakeiskite perdegus į saugikl į
nauju, tokio pat stov ės stip-
rumo saugikliu. Amperai nuro-
dyti ant saugikli ų d ėžė s dang-
telio.
E tipas
Normalus saugiklis
Perdegęs saugiklis
pakeiskite perdegus į saugikl į
nauju, tokio pat stov ės stip-
rumo saugikliu. Amperai nuro-
dyti ant saugikli ų d ėžė s dang-
telio.
VERSO-S_LT.book Page 412 Friday, April 18, 2014 12:22 PM

413
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
OM52E39LT_VERSO-S_140417_INS

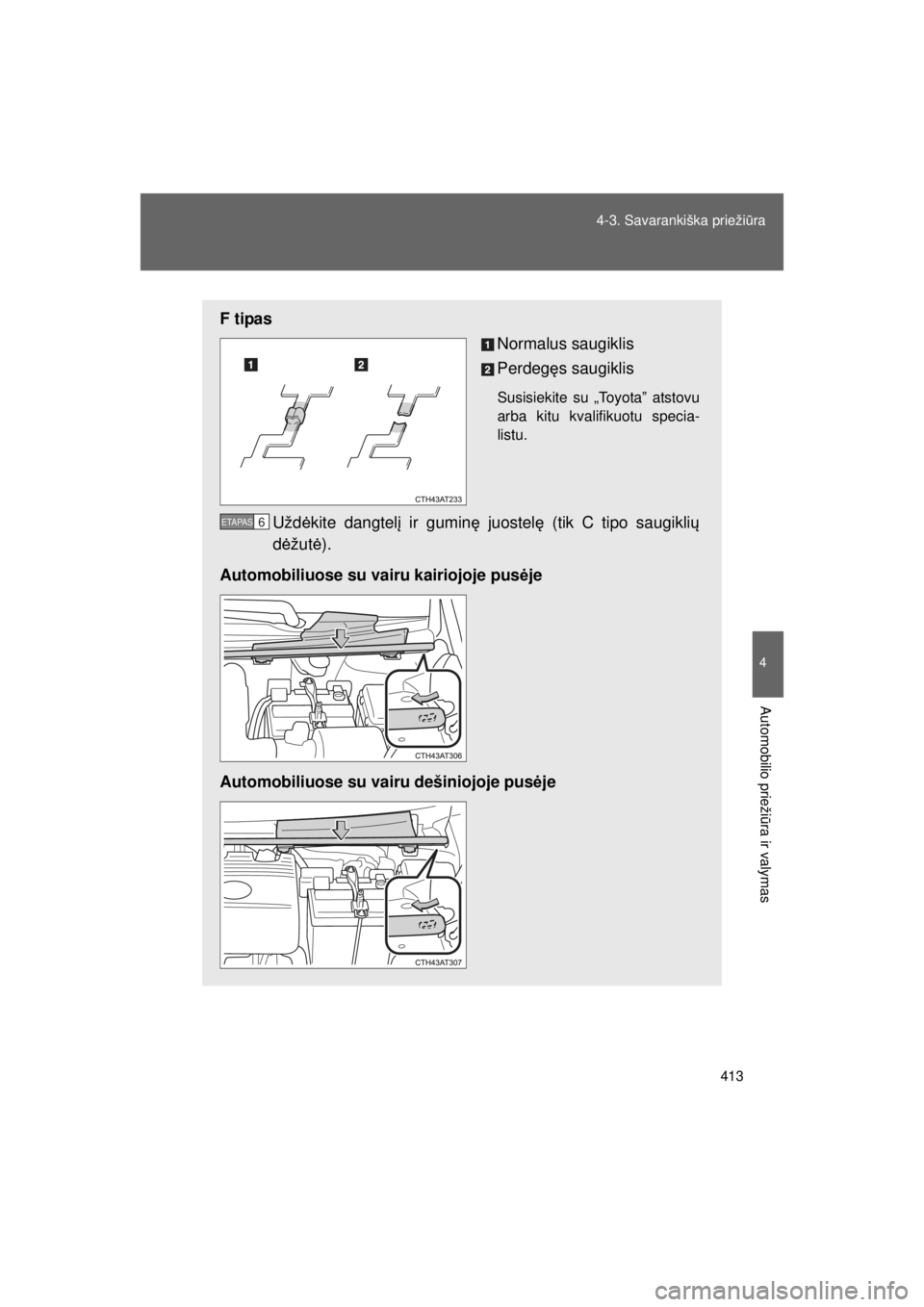

F tipas
Normalus saugiklis
Perdegęs saugiklis
Susisiekite su „Toyota ˮ atstovu
arba kitu kvalifikuotu specia-
listu.
Užd ėkite dangtel į ir gumin ę juostel ę (tik C tipo saugikli ų
d ėžut ė).
Automobiliuose su vairu kairiojoje pus ėje
Automobiliuose su vairu dešiniojoje pus ėjeETAPAS6
VERSO-S_LT.book Page 413 Friday, April 18, 2014 12:22 PM

414
4-3. Savarankiška prieži
ūra
OM52E39LT_VERSO-S_140417_INS
Saugikli ų išd ėstymas ir srov ės stiprumas
■ Variklio skyrius
A tipas
SaugiklisAmperaiGrandin ė
1 EFI MAIN
*120 A
Daugiakanal
ė degal ų įpurškimo sis-
tema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
ECD MAIN
*230 A Daugiakanal
ė degal ų įpurškimo sis-
tema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema, EFI NO.2
2 EFI NO.3 7,5 A Daugiakanal
ė degal ų įpurškimo sis-
tema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
3 HORN 10 A Signalas
4 EFI NO.2 10 A Variklio paleidimo-išjungimo sis-
tema, daugiakanal
ė degal ų į purškimo
sistema/sekvencin ė daugiakanal ė
degal ų įpurškimo sistema
VERSO-S_LT.book Page 414 Friday, April 18, 2014 12:22 PM

415
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
OM52E39LT_VERSO-S_140417_INS
5 IG2 10 A Berakt
ė įs ė dimo ir variklio paleidimo
sistema, daugiakanal ė degal ų įpurš-
kimo sistema/sekvencin ė daugiaka-
nal ė degal ų įpurškimo sistema, SRS
oro pagalv ės, vairo užrakto sistema,
variklio išjungimo-paleidimo sistema
6 IGN 15 A Daugiakanal
ė degal ų įpurškimo sis-
tema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
7 MET 7,5 A Davikliai ir matuokliai, variklio išjun-
gimo-paleidimo sistema
8PWR HTR
*225 A Elektrinis šildytuvas, daugiakanal
ė
degal ų įpurškimo sistema/sekven-
cin ė daugiakanal ė degal ų įpurškimo
sistema
9 EPS 50 A Elektrin ė vairo stiprintuvo sistema
10 ABS NO.2 30 A ABS, VSC
11 DEF 30 A Užpakalinio lango džiovintuvas
12 SPARE (ATSAR-
GINIS) 10 A Atsarginis saugiklis
13 PTC 80 A PTC džiovintuvas, išorini
ų užpakali-
nio vaizdo veidrod ėlių džiovintuvai
14 HTR 40 A Oro kondicionavimo sistema
15 H-LP CLN 30 A ⎯
16 RDI FAN 30 A Elektrinis ventiliatorius
17 ABS NO.1 50 A ABS, VSC
18 BBC
*340 A Variklio paleidimo-išjungimo sistema
(Stop & Start)
19 ST 30 A Variklio paleidimo sistema
20 AMP 15 A ⎯
21 D/L NO.2 25 A
Elektrinis dur ų užraktas
22 D.C.C. 30 A DOM E, ECU-B NO.1
23 STR LOCK 20 A Vairara čio užrakto sistema
SaugiklisAmperaiGrandin ė
VERSO-S_LT.book Page 415 Friday, April 18, 2014 12:22 PM

416
4-3. Savarankiška prieži
ūra
OM52E39LT_VERSO-S_140417_INS
*1: automobiliuose su benzininiu varikliu
*2: automobiliuose su dyzeliniu varikliu
*3: automobiliuose su 1NR-FE varikliu (su variklio paleidimo-išjungimo sis-
tema)
24 ECU-B NO.1 5 A Pagrindinis ECU, berakt
ė įs ė dimo ir
variklio paleidimo sistema
25 DOME 15 A Salono švieso s, audio sistema, VSC
26 ETCS 10 A Daugiakanal
ė degal ų įpurškimo sis-
tema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
27 HAZ 10 A Pos ūkio signalai
28 AM2 7,5 A Daugiakanal
ė degal ų įpurškimo sis-
tema/sekvencin ė daugiakanal ė
degal ų įpurškimo sistema, berakt ė
į s ė dimo ir variklio paleidimo sistema,
paleidimo sistema
29 ECU-B NO.2 5 A Davikliai ir matuokliai, elektrinis dur
ų
užraktas, nuotolinio valdymo pultelis,
variklio išjungimo-paleidimo sistema,
berakt ė įs ė dimo ir variklio paleidimo
sistema, oro kondicionavimo sis-
tema, padang ų sl ėgio įsp ėjamoji sis-
tema
30 ALT-S 7,5 A ⎯
31 R/I 50 A EFI MAIN, ECD MAIN, EFI NO.2, EFI
NO.3, IG2, IGN, MET, HORN
32 SPARE 20 A Atsarginis saugiklis
33 SPARE 30 A Atsarginis saugiklis
34 MIR-HTR 10 A ⎯
35 ID/UP 7,5 A Daugiakanal
ė degal ų įpurškimo sis-
tema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
SaugiklisAmperaiGrandin ė
VERSO-S_LT.book Page 416 Friday, April 18, 2014 12:22 PM

417
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
OM52E39LT_VERSO-S_140417_INS B tipas
SaugiklisAmperaiGrandin
ė
1EU-DRL 7,5 A ⎯
2S-HORN 10 A Daugiakanal
ė degal ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
3 H-LP MAIN 7,5 A Priekin ės šviesos
4H-LP RH HI 10 A Priešakin
ė dešinioji (tolimoji)
šviesa
5H-LP LH HI 10 A Priešakin
ė kairioji (tolimoji) šviesa,
davikliai ir matuokliai
6H-LP RH LO 10 A Priešakin
ė dešinioji (artimoji)
šviesa
7 H-LP LH LO 10 A Kairioji priekin
ė šviesa, švies ų spin-
dulio reguliavimo rankomis jungiklis
VERSO-S_LT.book Page 417 Friday, April 18, 2014 12:22 PM

418
4-3. Savarankiška prieži
ūra
OM52E39LT_VERSO-S_140417_INS C tipas (automobiliuose su
benzininiu varikliu)
SaugiklisAmperaiGrandinė
1 ALT 120 A EPS, ABS NO.2, DEF, PTC, HTR,
RDI FAN, ABS NO.1, TAIL NO.2,
PANEL, DOOR R/R, DOOR P,
ECU-IG NO.1, ECU-IG NO.2, A/C,
GAUGE, WASHER, WIPER,
WIPER RR, P/W, DOOR R/L,
DOOR, CIG, ACC, D/L, OBD, FOG
RR, STOP, AM1, FOG FR, D-D/L,
SHADE, S-HTR
2MAIN 80 A BBC, ST, D/L NO.2, D.C.C., STR
LOCK, ETCS, HAZ, AM2, ECU-B
NO.2, R/I, S-HORN, H-LP MAIN,
H-LP RH HI, H-LP LH HI, H-LP RH
LO, H-LP LH LO
VERSO-S_LT.book Page 418 Friday, April 18, 2014 12:22 PM

419
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
OM52E39LT_VERSO-S_140417_INS C tipas (automobiliuose su dyzeliniu varikliu)
SaugiklisAmperaiGrandin
ė
1 ALT 120 A PWR HTR, EPS, ABS NO.2, DEF,
PTC, HTR, RDI FAN, ABS NO.1,
TAIL NO.2, PANEL, DOOR R/R,
DOOR P, ECU-IG NO.1, ECU-IG
NO.2, A/C, GAUGE, WASHER,
WIPER, WIPER RR, P/W, DOOR
R/L, DOOR, CIG, ACC, D/L, OBD,
FOG RR, STOP, AM1, FOG FR
D-D/L, SHADE, S-HTR
2MAIN 80 A ST, D/L NO.2, D.C.C., STR LOCK,
ETCS, HAZ, AM2, ECU-B NO.2,
R/I, H-LP MAIN, H-LP RH HI, H-LP
LH HI, H-LP RH LO, H-LP LH LO,
MMT
3 GLOW DC/DC 80 A Variklio žvaki ų sistema
VERSO-S_LT.book Page 419 Friday, April 18, 2014 12:22 PM

420
4-3. Savarankiška prieži
ūra
OM52E39LT_VERSO-S_140417_INS ■
Po įrangos skydeliu
SaugiklisAmperaiGrandin ė
1 TAIL NO.2 10 A
Priekin ės stabdži ų šviesos, užpakalin ės
šviesos, numeri ų lentel ės šviesos, prieki-
niai r ūko žibintai, užpakalinis r ūko žibin-
tas, daugiakanal ė degal ų įpurškimo
sistema/sekvencin ė daugiakanal ė degal ų
į purškimo sistema, davik liai ir matuokliai
2 PANEL 5 A davikliai ir matuokliai,
įrangos skyde-
lio apšvietimo jungiklis
3 DOOR R/R 20 A Elektra valdomi langai
4 DOOR P 20 A Elektra valdomi langai
5 ECU-IG NO.1 5 A
Elektrinis ventiliatorius, užpakalinio lango
džiovintuvas, elektrinis vairo stiprintuvas,
pagrindinis ECU, priekinio lango valytuvai,
VSC, padang ų sl ėgio įsp ėjamoji sistema
6 ECU-IG NO.2 5 A ABS, VSC, variklio išjungimo-palei-
dimo sistema
7 A/C 7,5 A Oro kondicionavimo sistema, elektri-
nis šildytuvas, užpakalinio lango
džiovintuvas, išorini
ų užpakalinio
vaizdo veidrodži ų džiovintuvai
8 GAUGE 10 A
Atbulin ės eigos šviesos, pavar ų užrakto
valdymo sistema, užpakalin ės s ėdyn ės
saugos diržo įsp ėjamoji lemput ė, atspin-
džius slopinantis užpakalinio vaizdo vei-
drodis, „Multidriv e”, audio sistema,
panoraminio stogo skydelis, daugiaka-
nal ė degal ų į purškimo sistema/nuoseklioji
daugiakanal ė degal ų įpurškimo sistema
