822. Combiné d’instruments
Témoins d’alerte et indicateurs

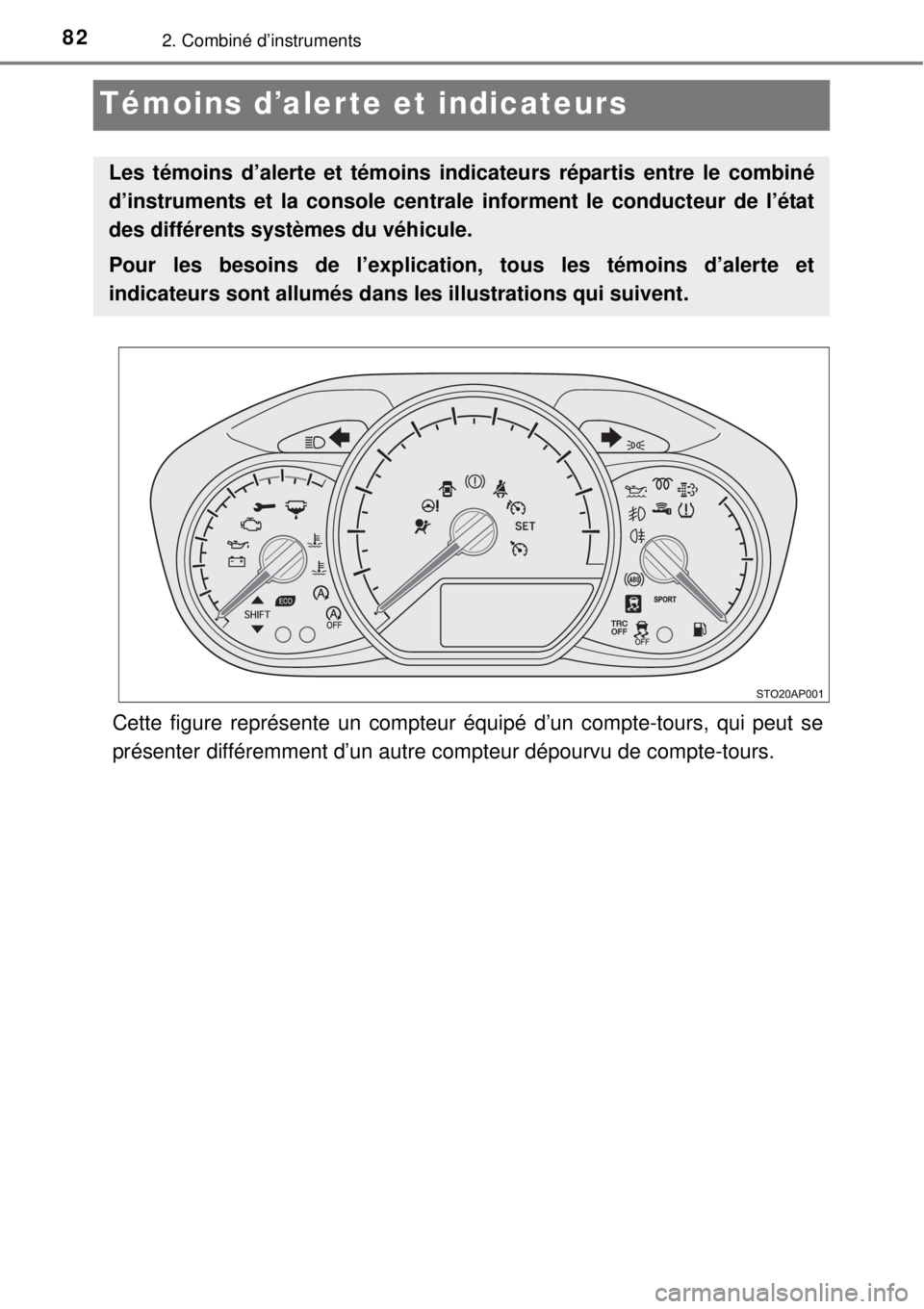

Cette figure représente un compteur équipé d’un compte-tours, qui peut se
présenter différemment d’un autre compteur dépourvu de compte-tours.
Les témoins d’alerte et témoins indicateurs répartis entre le combiné
d’instruments et la console centrale informent le conducteur de l’état
des différents systèmes du véhicule.
Pour les besoins de l’explication, tous les témoins d’alerte et
indicateurs sont allumés dans les illustrations qui suivent.

832. Combiné d’instruments
2
Combiné d’instruments
Les témoins d’alerte informent le conducteur de toute anomalie touchant les
systèmes indiqués du véhicule.

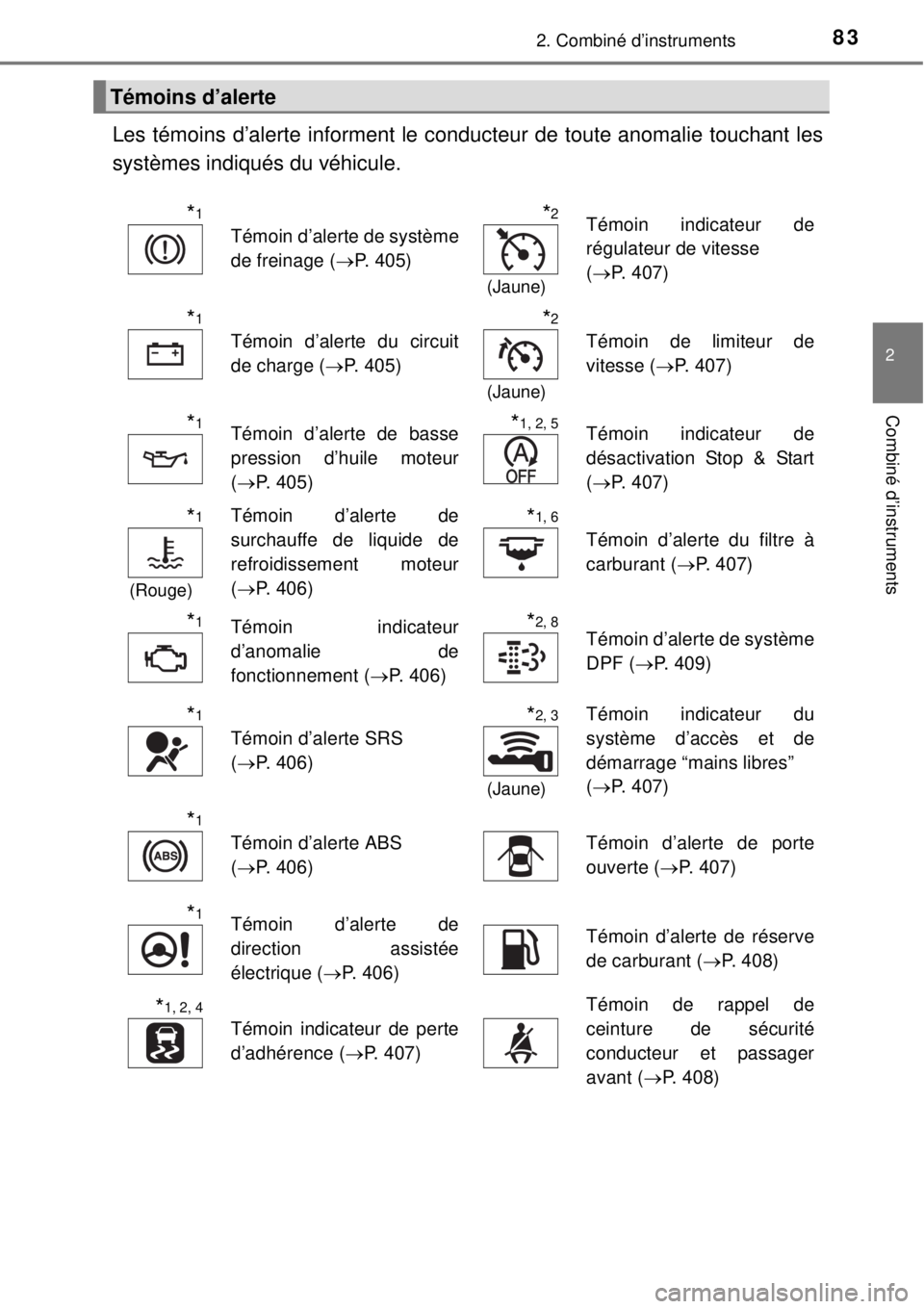

Témoins d’alerte
*1
Témoin d’alerte de système
de freinage (P. 405)*2
(Jaune)
Témoin indicateur de
régulateur de vitesse
(P. 407)
*1
Témoin d’alerte du circuit
de charge (P. 405)*2
(Jaune)
Témoin de limiteur de
vitesse (P. 407)
*1Témoin d’alerte de basse
pression d’huile moteur
(P. 405)*1, 2, 5Témoin indicateur de
désactivation Stop & Start
(P. 407)
*1
(Rouge)
Témoin d’alerte de
surchauffe de liquide de
refroidissement moteur
(P. 406)*1, 6
Témoin d’alerte du filtre à
carburant (P. 407)
*1Témoin indicateur
d’anomalie de
fonctionnement (P. 406)*2, 8Témoin d’alerte de système
DPF (P. 409)
*1
Témoin d’alerte SRS
(P. 406)*2, 3
(Jaune)
Témoin indicateur du
système d’accès et de
démarrage “mains libres”
(P. 407)
*1
Témoin d’alerte ABS
(P. 406)Témoin d’alerte de porte
ouverte (P. 407)
*1Témoin d’alerte de
direction assistée
électrique (P. 406)Témoin d’alerte de réserve
de carburant (P. 408)
*1, 2, 4
Témoin indicateur de perte
d’adhérence (P. 407)
Témoin de rappel de
ceinture de sécurité
conducteur et passager
avant (P. 408)

842. Combiné d’instruments
*1: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage
“mains libres”) pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur ou après quelques secondes. Si un
témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas, c’est le signe
qu’un système est peut-être victime d’un mauvais fonctionnement. Faites contrôler
le véhicule par n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et convenablement équipé.
*2: Sur modèles équipés
*3: Le témoin clignote en jaune pour indiquer un mauvais fonctionnement. Le témoin
clignote rapidement en vert pour indiquer que l’antivol de direction n’a pas été
désactivé.
*4: Le témoin s’allume pour indiquer un mauvais fonctionnement.
*5: Le témoin clignote pour indiquer un mauvais fonctionnement.
*6: Moteur diesel
*7: Le témoin s’allume à la console centrale.
*8: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage
“mains libres”) pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur ou après quelques secondes.
*2, 7Témoins de rappel de
ceinture de sécurité
passagers arrière
(P. 408)*1, 6Témoin d'alerte de basse
pression d'huile moteur
(P. 409)
*2Témoin d’alerte de
pression des pneus
(P. 408)*1, 6Témoin de rappel de
vidange d’huile moteur
(P. 410)

852. Combiné d’instruments
2
Combiné d’instruments
Les témoins informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.

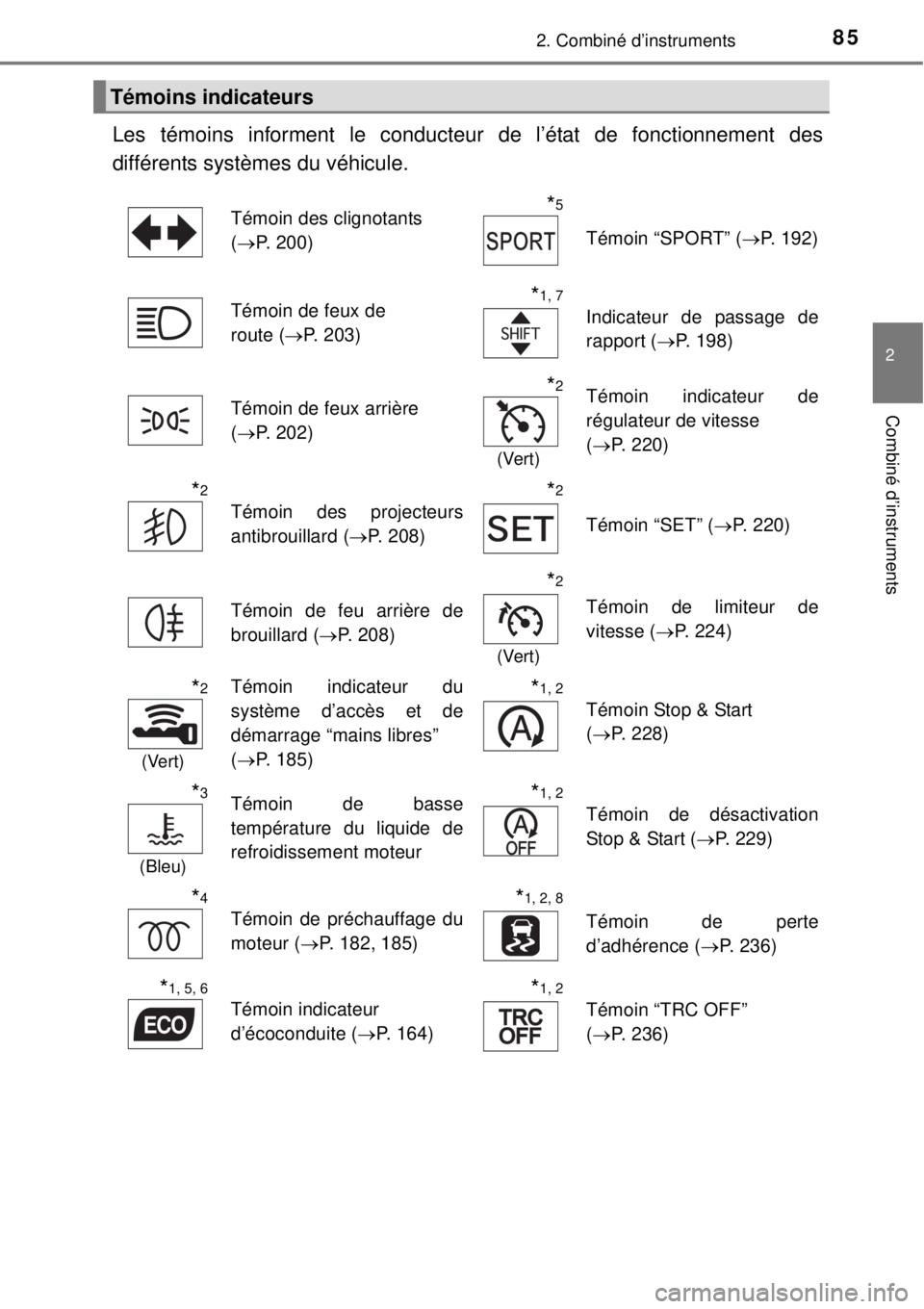

Témoins indicateurs
Témoin des clignotants
(P. 200)*5
Témoin “SPORT” (P. 192)
Témoin de feux de
route (P. 203)
*1, 7
Indicateur de passage de
rapport (P. 198)
Témoin de feux arrière
(P. 202)
*2
(Vert)
Témoin indicateur de
régulateur de vitesse
(P. 220)
*2
Témoin des projecteurs
antibrouillard (P. 208)*2
Témoin “SET” (P. 220)
Témoin de feu arrière de
brouillard (P. 208)
*2
(Vert)
Témoin de limiteur de
vitesse (P. 224)
*2
(Vert)
Témoin indicateur du
système d’accès et de
démarrage “mains libres”
(P. 185)*1, 2
Témoin Stop & Start
(P. 228)
*3
(Bleu)
Témoin de basse
température du liquide de
refroidissement moteur*1, 2
Témoin de désactivation
Stop & Start (P. 229)
*4
Témoin de préchauffage du
moteur (P. 182, 185)*1, 2, 8
Témoin de perte
d’adhérence (P. 236)
*1, 5, 6
Témoin indicateur
d’écoconduite (P. 164)*1, 2
Témoin “TRC OFF”
(P. 236)

862. Combiné d’instruments
*1: Véhicules dépourvus de système d’accès et de démarrage “mains libres”:
Ces témoins s’allument lorsque le contacteur de démarrage antivol est mis sur
“ON” pour indiquer qu’un contrôle des systèmes est en cours. Ils s’éteignent après
le démarrage du moteur ou après quelques secondes. Si un témoin ne s’allume
pas ou si plusieurs témoins ne s’éteignent pas, c’est le signe qu’un système est
peut-être victime d’un mauvais fonctionnement. Faites contrôler le véhicule par
n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
Véhicules équipés d’un système d’accès et de démarrage “mains libres”:
Ces témoins s’allument lorsque vous mettez le contacteur de démarrage en mode
DÉMARRAGE pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur ou après quelques secondes. Si un
témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas, c’est le signe
qu’un système est peut-être victime d’un mauvais fonctionnement. Faites contrôler
le véhicule par n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et convenablement équipé.
*2: Sur modèles équipés
*3: Ce témoin s’allume en bleu quand le liquide de refroidissement du moteur est
encore froid.
*4: Moteur diesel
*5: Véhicules équipés d’une transmission Multidrive
*6: Le témoin ne s’allume pas lorsque le système est désactivé.
*7: Véhicules équipés d’une boîte de vitesses manuelle
*8: Le témoin clignote pour indiquer que le système est en action.
*9: Ce témoin s’allume à la console centrale.
*1, 2
Témoin de désactivation du
VSC (P. 237)
*9
Témoin indicateur “PASSENGER
AIR BAG” (P. 49)

872. Combiné d’instruments
2
Combiné d’instruments
AVERTISSEMENT
Si le témoin d’alerte d’un système de sécurité ne s’allume pas
Si le témoin d’un système de sécurité (tel que l’ABS ou le témoin d’alerte SRS) ne
s’allume pas au démarrage du moteur, cela peut signifier que le système incriminé
n’est pas en mesure de vous offrir sa protection en cas d’accident, avec pour
conséquences le risque que vous-même ou une autre personne soyez grièvement
blessé ou même tué. Si cela se produit, faites contrôler au plus vite votre véhicule
par n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
NOTE
Pour éviter tout dommage au moteur et à ses accessoires
Il est probable que le moteur est en surchauffe si le témoin d’alerte de surchauffe de
liquide de refroidissement moteur clignote ou s’allume. Dans ce cas, arrêtez
immédiatement le véhicule en lieu sûr, et vérifiez le moteur une fois ce dernier
complètement refroidi. (P. 458)

882. Combiné d’instruments

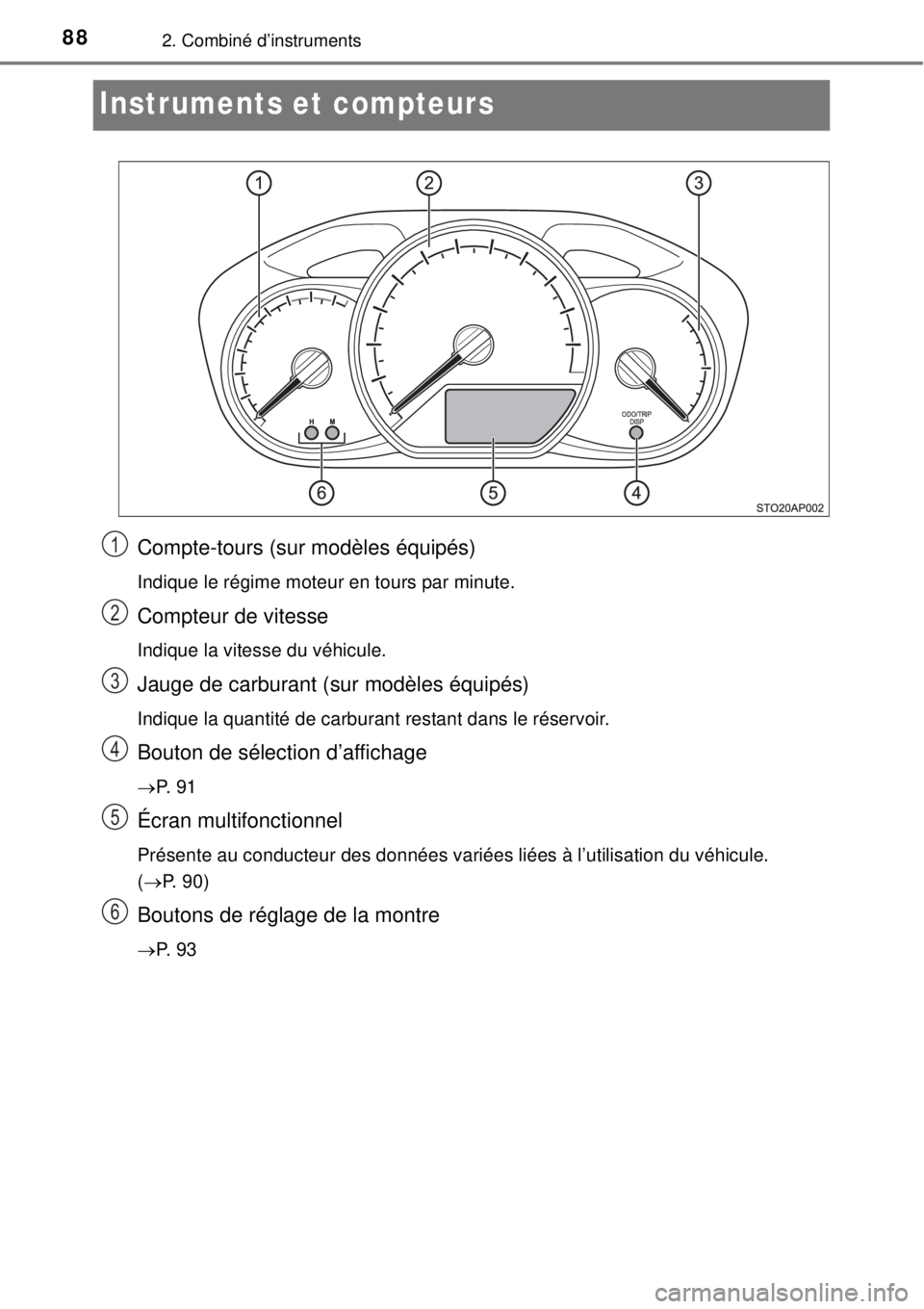

Instruments et compteurs
Compte-tours (sur modèles équipés)
Indique le régime moteur en tours par minute.
Compteur de vitesse
Indique la vitesse du véhicule.
Jauge de carburant (sur modèles équipés)
Indique la quantité de carburant restant dans le réservoir.
Bouton de sélection d’affichage
P. 9 1
Écran multifonctionnel
Présente au conducteur des données variées liées à l’utilisation du véhicule.
(P. 90)
Boutons de réglage de la montre
P. 9 3
1
2
3
4
5
6

892. Combiné d’instruments
2
Combiné d’instruments
Vous pouvez régler la luminosité des éclairages du tableau de bord (lorsque
le sélecteur d’éclairage est sur marche).
Appuyez sur le bouton de sélection
d’affichage pour afficher la
commande d’éclairage du tableau de
bord. (P. 91)
Ensuite, appuyez longuement sur le
bouton. Appuyez sur le bouton pour
régler la luminosité au niveau de
votre choix.
Conditions d’allumage des instruments et de l’écran d’affichage
Véhicules dépourvus de système d’accès et de démarrage “mains libres”
Le contacteur de démarrage antivol est sur “ON”.
Véhicules équipés d’un système d’accès et de démarrage “mains libres”
Le contacteur de démarrage est en mode DÉMARRAGE.

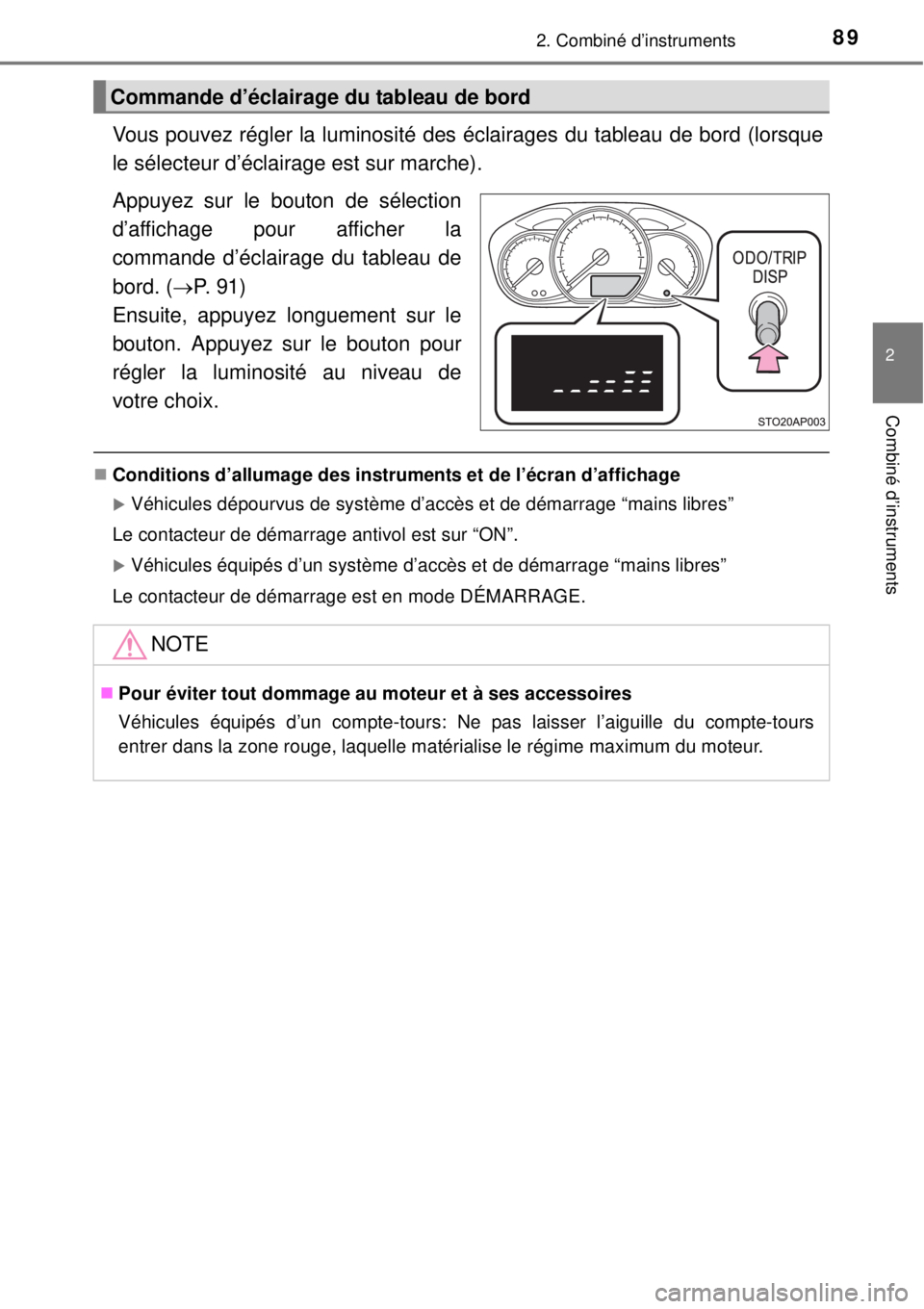

Commande d’éclairage du tableau de bord
NOTE
Pour éviter tout dommage au moteur et à ses accessoires
Véhicules équipés d’un compte-tours: Ne pas laisser l’aiguille du compte-tours
entrer dans la zone rouge, laquelle matérialise le régime maximum du moteur.

902. Combiné d’instruments
Écran multifonctionnel
Montre (P. 93)
Affichage de la température extérieure (P. 94)
Indicateur de position de sélection et de rapport engagé (P. 191)
Informations de parcours (P. 91)
Jauge de carburant

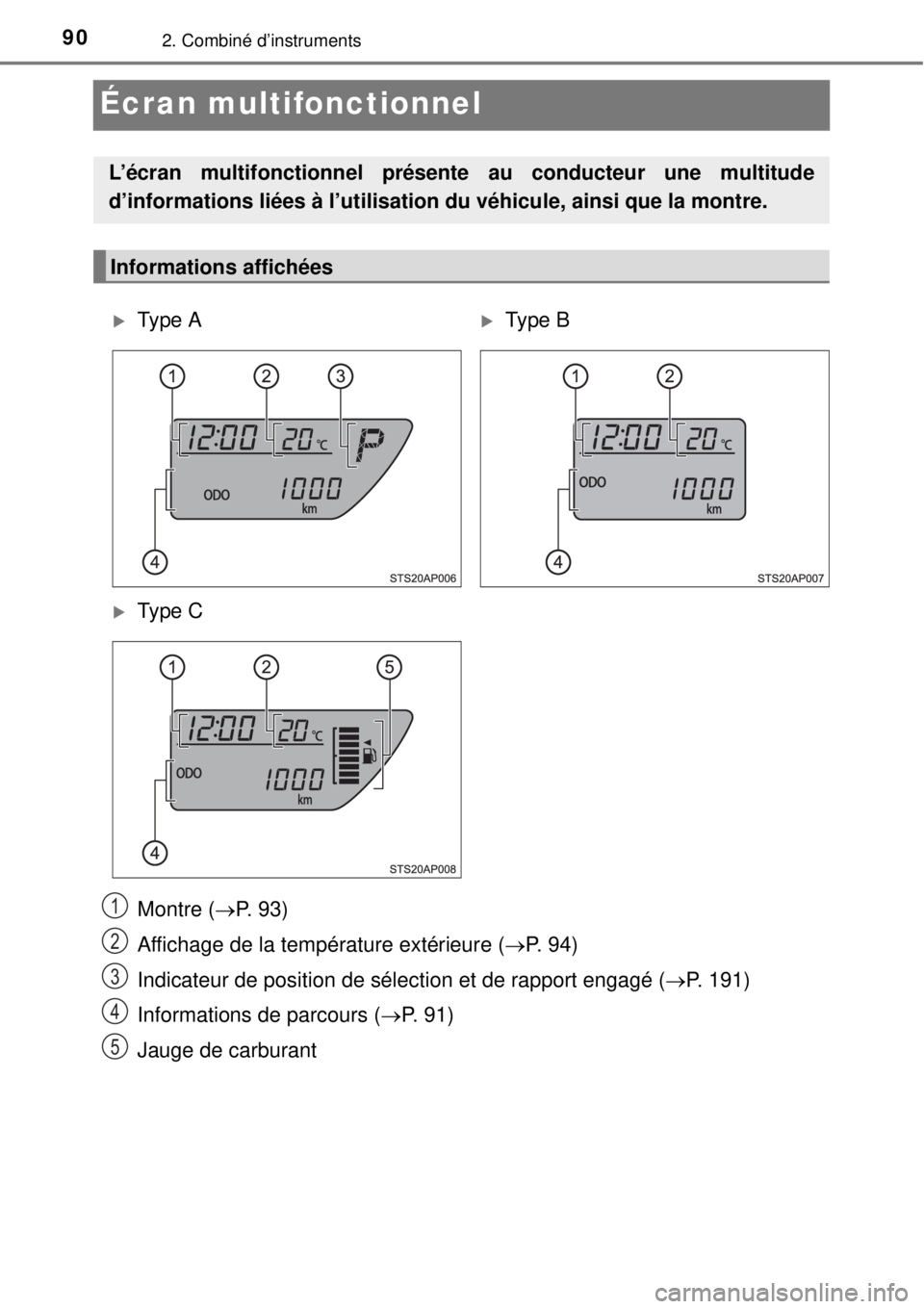

L’écran multifonctionnel présente au conducteur une multitude
d’informations liées à l’utilisation du véhicule, ainsi que la montre.
Informations affichées
Type AType B
Type C
1
2
3
4
5
