TOYOTA YARIS 2017 Omistajan Käsikirja (in Finnish)

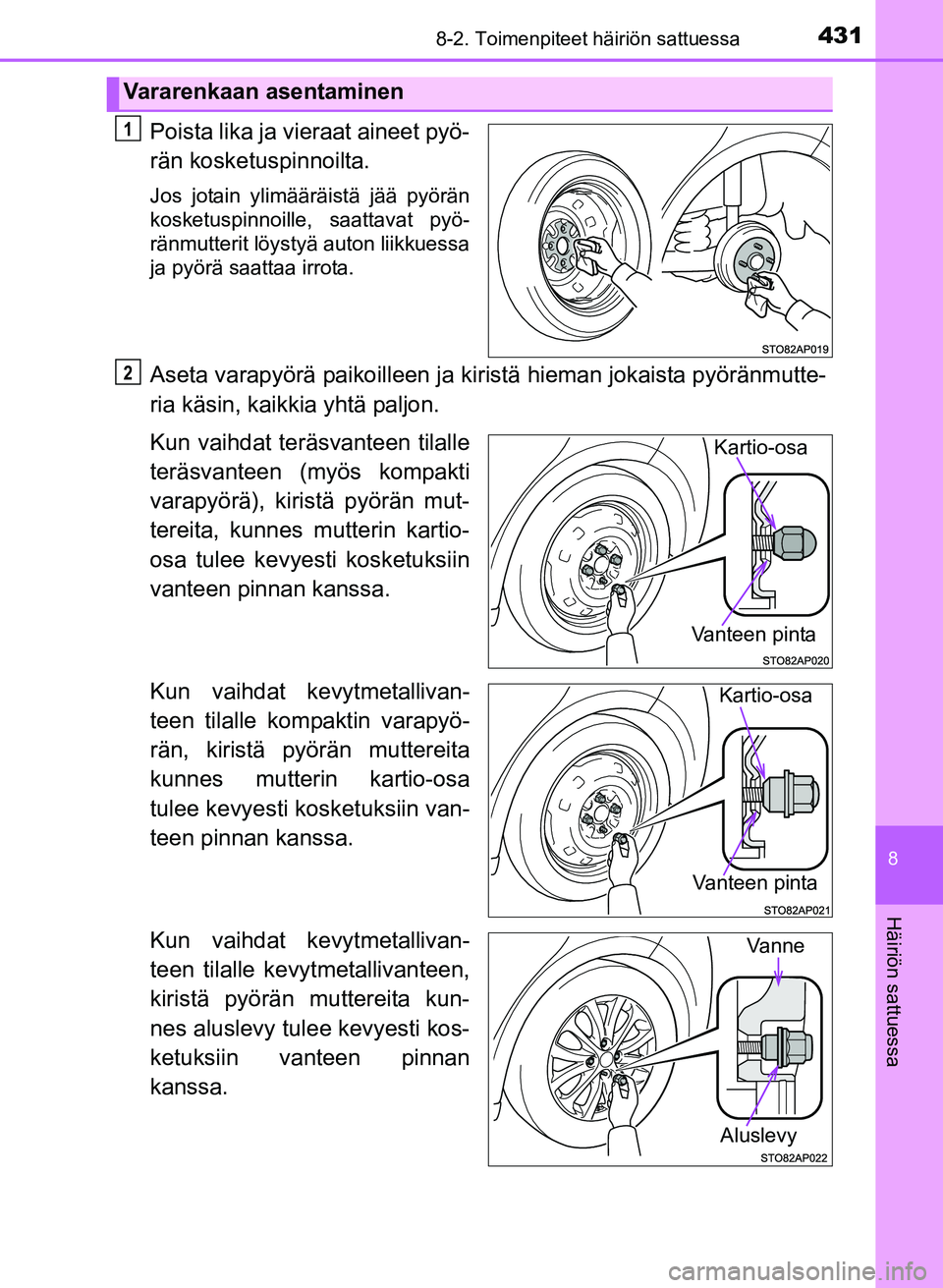

4318-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52J20FI
Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat teräsvanteen tilalle
teräsvanteen (myös kompakti
varapyörä), kiristä pyörän mut-
tereita, kunnes mutterin kartio-
osa tulee kevyesti kosketuksiin
vanteen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle kompaktin varapyö-
rän, kiristä pyörän muttereita
kunnes mutterin kartio-osa
tulee kevyesti kosketuksiin van-
teen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle kevytmetallivanteen,
kiristä pyörän muttereita kun-
nes aluslevy tulee kevyesti kos-
ketuksiin vanteen pinnan
kanssa.
Vararenkaan asentaminen
1
2
Kartio-osa
Vanteen pinta
Kartio-osa
Vanteen pinta
Vanne
Aluslevy
OM52J20FI_Yaris_F.book Page 431 Friday, January 27, 2017 1:15 PM

4328-2. Toimenpiteet häiriön sattuessa
OM52J20FI

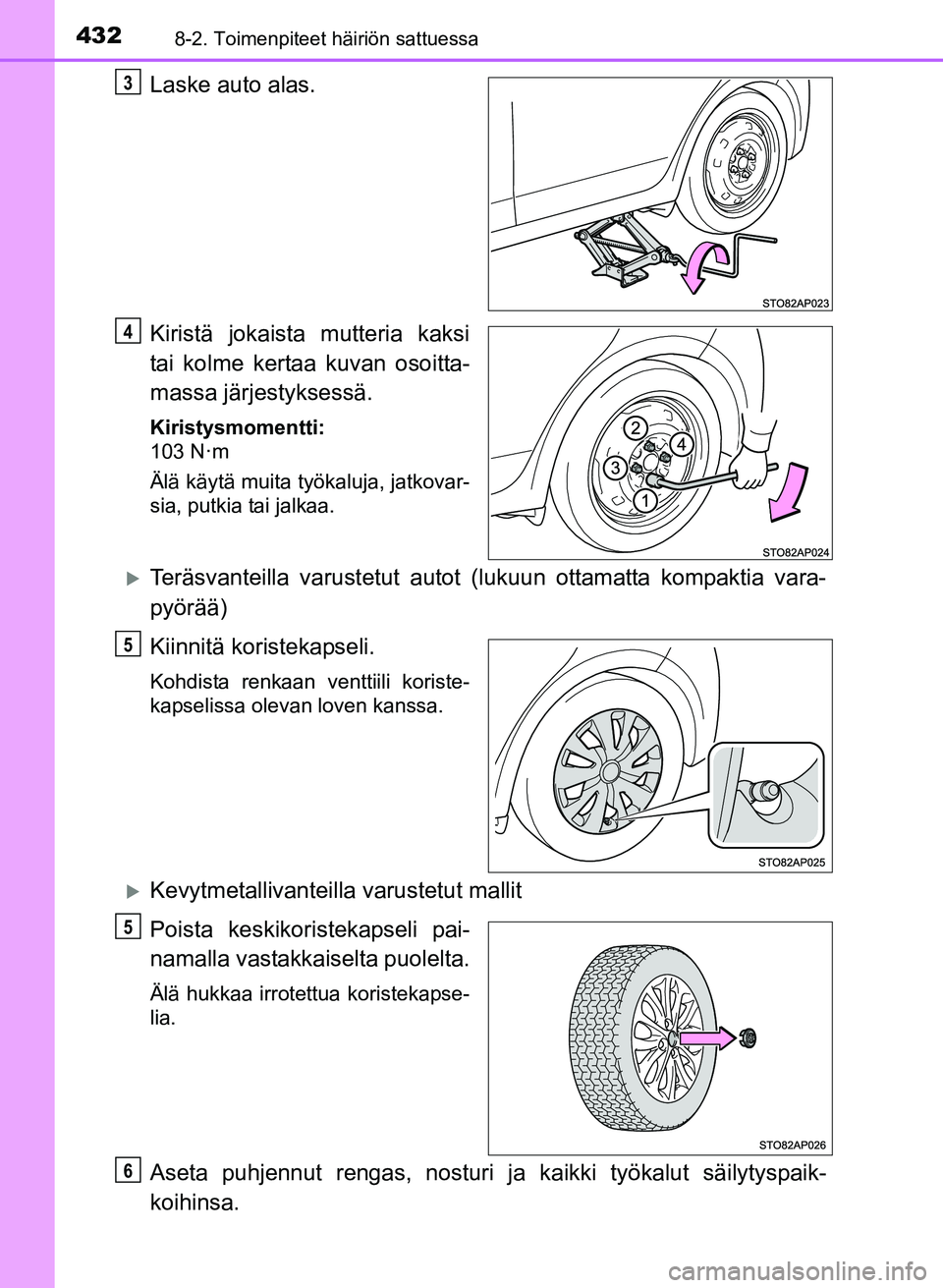

Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N·m
Älä käytä muita työkaluja, jatkovar-
sia, putkia tai jalkaa.
Teräsvanteilla varustetut autot (lukuun ottamatta kompaktia vara-
pyörää)
Kiinnitä koristekapseli.
Kohdista renkaan venttiili koriste-
kapselissa olevan loven kanssa.
Kevytmetallivanteilla varustetut mallit
Poista keskikoristekapseli pai-
namalla vastakkaiselta puolelta.
Älä hukkaa irrotettua koristekapse-
lia.
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaik-
koihinsa.
3
4
5
5
6
OM52J20FI_Yaris_F.book Page 4 32 Friday, January 27, 2017 1:15 PM

4338-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52J20FI
nKompakti varapyörä
lKompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY ren-
kaan sivupinnasta.
Käytä kompaktia varapyörää tilapäisesti ja vain hätätapauksissa.
l Muista tarkistaa kompaktin varapyörän ilmanpaine. ( →S. 485)
n Suoritettuasi renkaanvaihdon (ren gaspainevaroittimella varustetut
autot)
Rengaspainevaroitin tulee nollata. ( →S. 359)
n Kun käytät varapyörää (mukaan lukien kompakti varapyörä) (rengaspai-
nevaroittimella varustetut autot)
Koska kompakti varapyörä ei ole varustettu rengaspainevaroittimen paineen-
tunnistusventtiilillä ja lähettimellä, alhaisesta rengaspaineesta ei saada varoi-
tusta. Valo jää palamaan myös, jos vaihdat kompaktin varapyörän
rengaspaineiden varoitusvalon syttymisen jälkeen.
n Jos rengas puhkeaa lumen tai jään peittämällä tiellä
Asenna kompakti varapyörä auton taka-akselille. Suorita seuraavat toimenpi-
teet ja asenna lumiketjut auton etupyöriin:
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän tilalle.
Kiinnitä lumiketjut etupyöriin.
1
2
3
OM52J20FI_Yaris_F.book Page 4 33 Friday, January 27, 2017 1:15 PM

4348-2. Toimenpiteet häiriön sattuessa
OM52J20FI

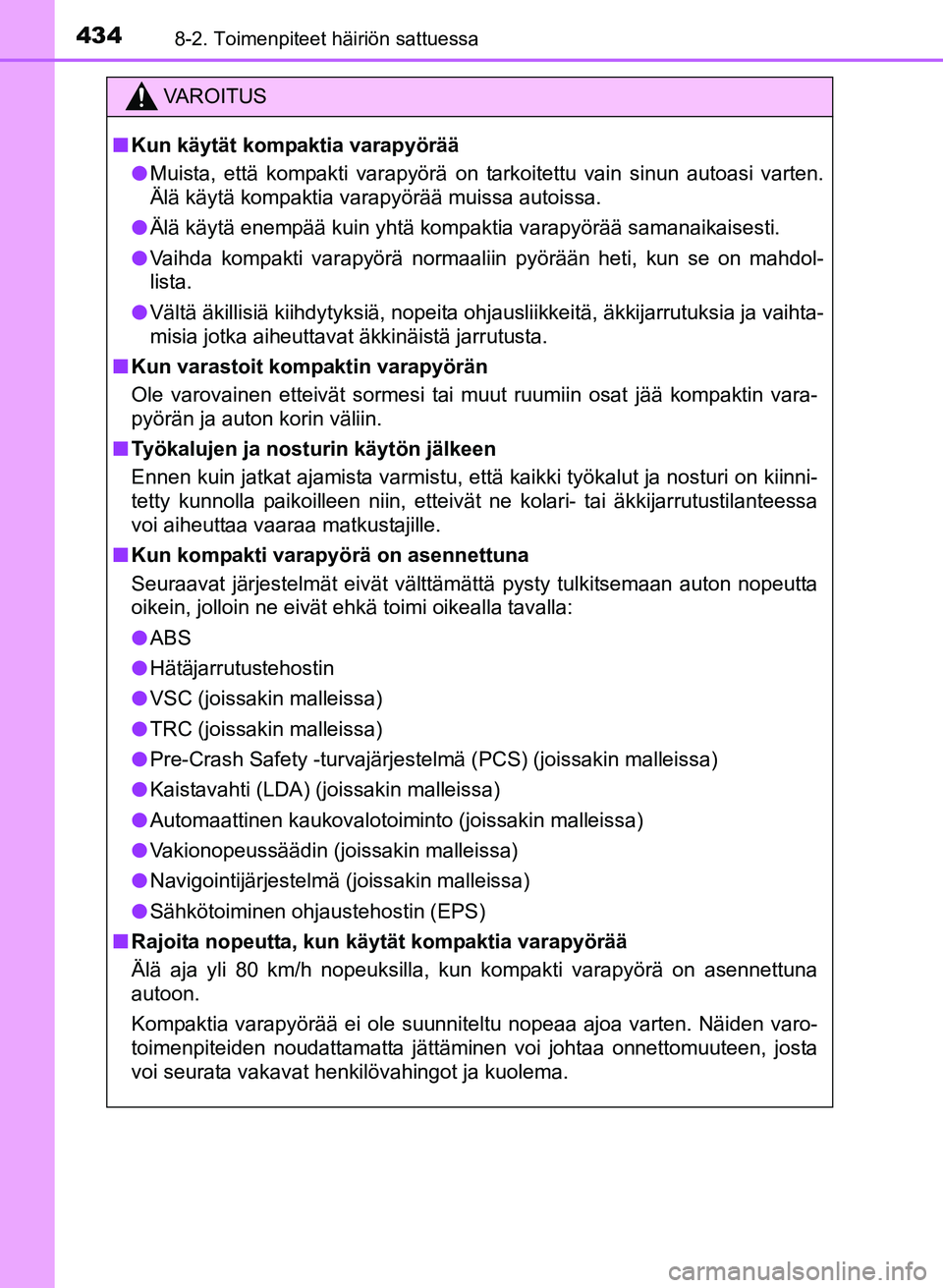

VAROITUS
nKun käytät kompaktia varapyörää
l Muista, että kompakti varapyörä on tarkoitettu vain sinun autoasi varten.
Älä käytä kompaktia varapyörää muissa autoissa.
l Älä käytä enempää kuin yhtä kompaktia varapyörää samanaikaisesti.
l Vaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdol-
lista.
l Vältä äkillisiä kiihdytyksiä, nopeita ohjausliikkeitä, äkkijarrutuksia ja vaihta-
misia jotka aiheuttavat äkkinäistä jarrutusta.
n Kun varastoit kompaktin varapyörän
Ole varovainen etteivät sormesi tai muut ruumiin osat jää kompaktin vara-
pyörän ja auton korin väliin.
n Työkalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että kaikki työkalut ja nosturi on kiinni-
tetty kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa
voi aiheuttaa vaaraa matkustajille.
n Kun kompakti varapyörä on asennettuna
Seuraavat järjestelmät eivät välttämättä pysty tulkitsemaan auton nopeutta
oikein, jolloin ne eivät ehkä toimi oikealla tavalla:
l ABS
l Hätäjarrutustehostin
l VSC (joissakin malleissa)
l TRC (joissakin malleissa)
l Pre-Crash Safety -turvajärjestelmä (PCS) (joissakin malleissa)
l Kaistavahti (LDA) (joissakin malleissa)
l Automaattinen kaukovalotoiminto (joissakin malleissa)
l Vakionopeussäädin (joissakin malleissa)
l Navigointijärjestelmä (joissakin malleissa)
l Sähkötoiminen ohjaustehostin (EPS)
n Rajoita nopeutta, kun käyt ät kompaktia varapyörää
Älä aja yli 80 km/h nopeuksilla, kun kompakti varapyörä on asennettuna
autoon.
Kompaktia varapyörää ei ole suunniteltu nopeaa ajoa varten. Näiden varo-
toimenpiteiden noudattamatta jättäminen voi johtaa onnettomuuteen, josta
voi seurata vakavat henkilövahingot ja kuolema.
OM52J20FI_Yaris_F.book Page 4 34 Friday, January 27, 2017 1:15 PM

4358-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52J20FI

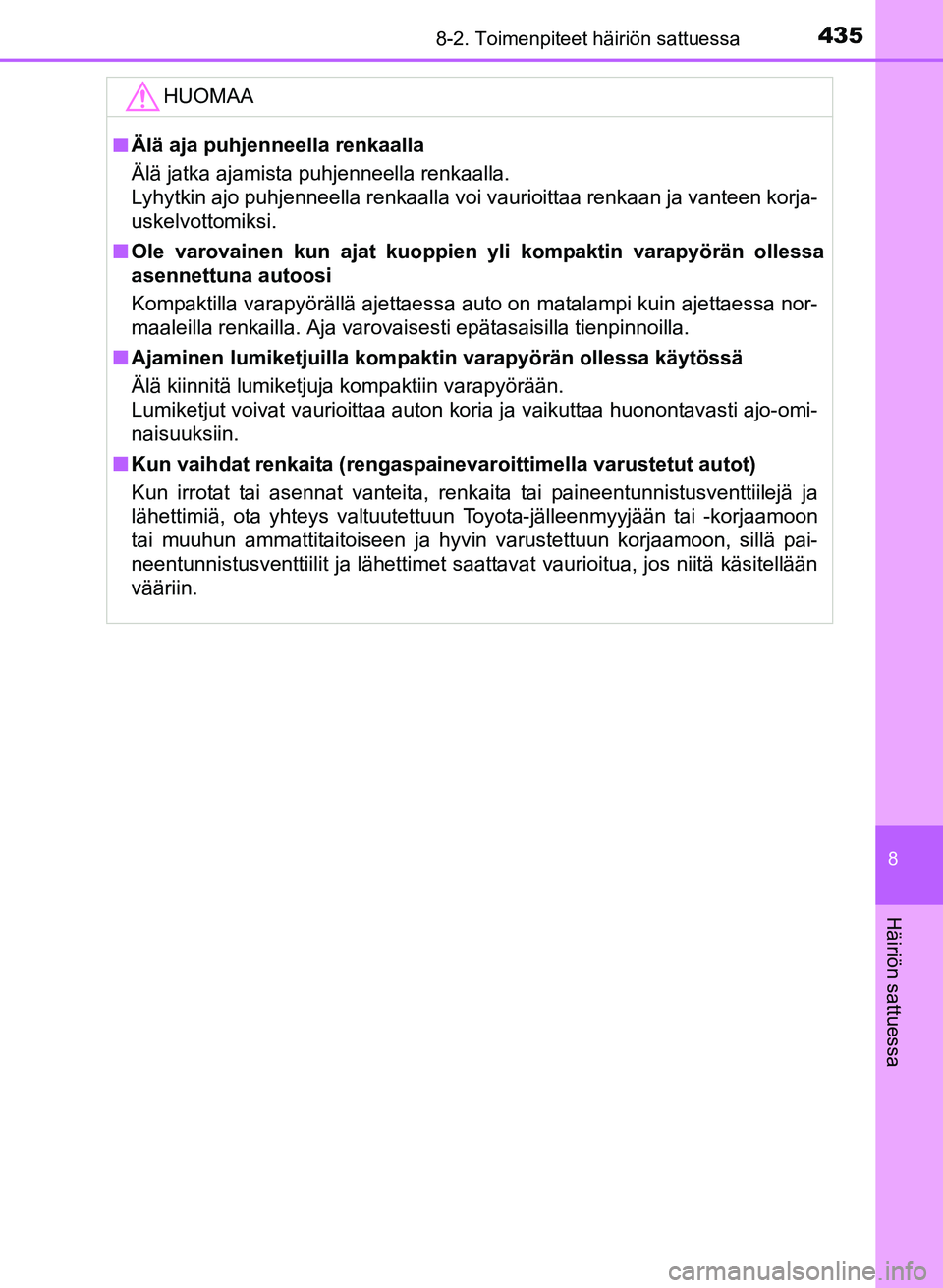

HUOMAA
nÄlä aja puhjenneella renkaalla
Älä jatka ajamista puhjenneella renkaalla.
Lyhytkin ajo puhjenneella renkaalla voi vaurioittaa renkaan ja vanteen korja-
uskelvottomiksi.
n Ole varovainen kun ajat kuoppien yli kompaktin varapyörän ollessa
asennettuna autoosi
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa nor-
maaleilla renkailla. Aja varovaisesti epätasaisilla tienpinnoilla.
n Ajaminen lumiketjuilla kompaktin varapyörän ollessa käytössä
Älä kiinnitä lumiketjuja kompaktiin varapyörään.
Lumiketjut voivat vaurioittaa auton koria ja vaikuttaa huonontavasti ajo-omi-
naisuuksiin.
n Kun vaihdat renkaita (rengaspai nevaroittimella varustetut autot)
Kun irrotat tai asennat vanteita, renkaita tai paineentunnistusventtiilejä ja
lähettimiä, ota yhteys valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon, sillä pai-
neentunnistusventtiilit ja lähettimet saattavat vaurioitua, jos niitä käsitellään
vääriin.
OM52J20FI_Yaris_F.book Page 4 35 Friday, January 27, 2017 1:15 PM

4368-2. Toimenpiteet häiriön sattuessa
OM52J20FI

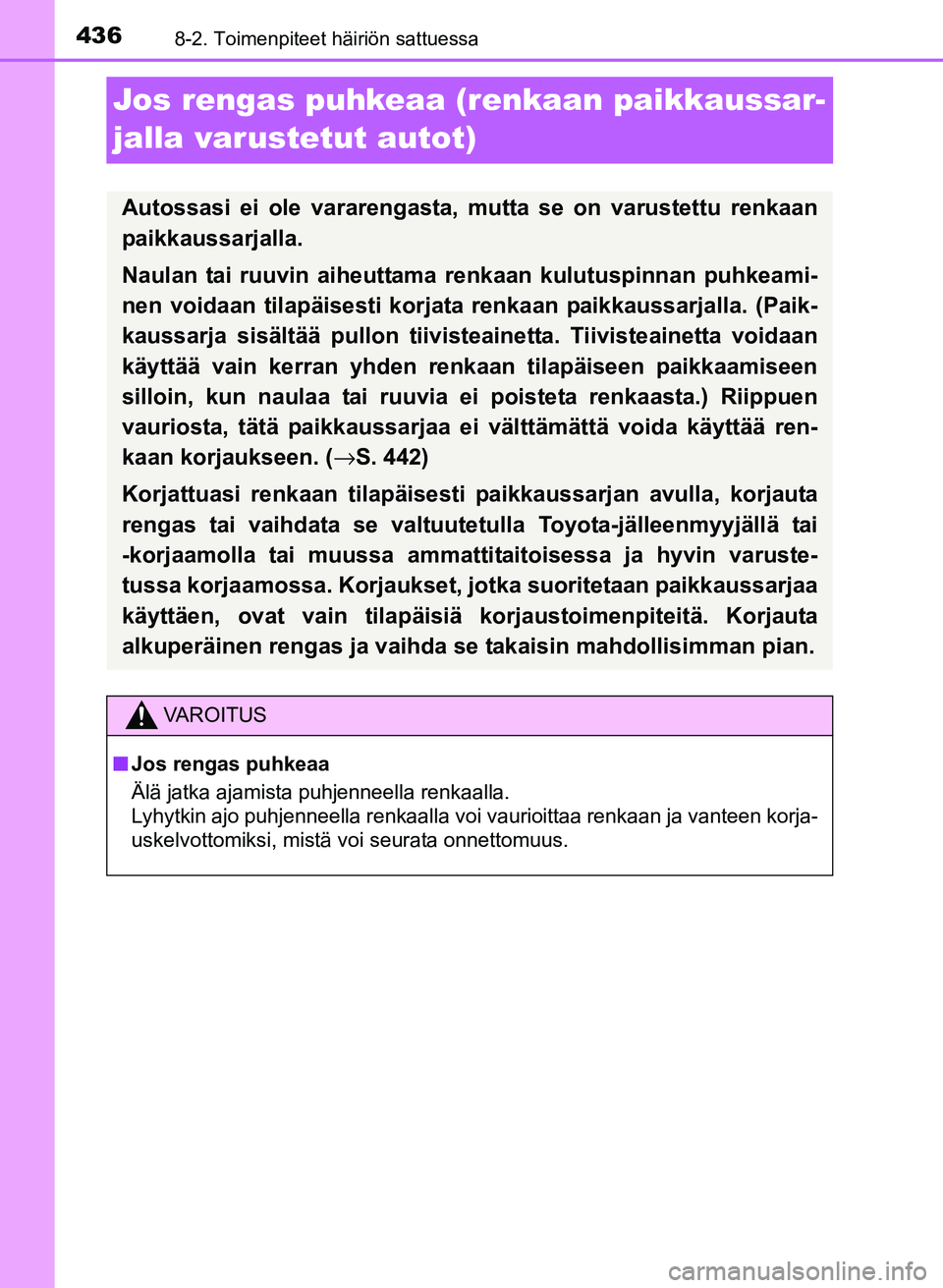

Jos rengas puhkeaa (renkaan paikkaussar-
jalla varustetut autot)
Autossasi ei ole vararengasta, mutta se on varustettu renkaan
paikkaussarjalla.
Naulan tai ruuvin aiheuttama renkaan kulutuspinnan puhkeami-
nen voidaan tilapäisesti korjata renkaan paikkaussarjalla. (Paik-
kaussarja sisältää pullon tiivisteainetta. Tiivisteainetta voidaan
käyttää vain kerran yhden renkaan tilapäiseen paikkaamiseen
silloin, kun naulaa tai ruuvia ei poisteta renkaasta.) Riippuen
vauriosta, tätä paikkaussarjaa ei välttämättä voida käyttää ren-
kaan korjaukseen. ( →S. 442)
Korjattuasi renkaan tilapäisesti paikkaussarjan avulla, korjauta
rengas tai vaihdata se valtuutetulla Toyota-jälleenmyyjällä tai
-korjaamolla tai muussa ammatt itaitoisessa ja hyvin varuste-
tussa korjaamossa. Korjaukset, jo tka suoritetaan paikkaussarjaa
käyttäen, ovat vain tilapäisiä korjaustoimenpiteitä. Korjauta
alkuperäinen rengas ja vaihda se takaisin mahdollisimman pian.
VAROITUS
n Jos rengas puhkeaa
Älä jatka ajamista puhjenneella renkaalla.
Lyhytkin ajo puhjenneella renkaalla voi v aurioittaa renkaan ja vanteen korja-
uskelvottomiksi, mistä voi seurata onnettomuus.
OM52J20FI_Yaris_F.book Page 4 36 Friday, January 27, 2017 1:15 PM

4378-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52J20FI

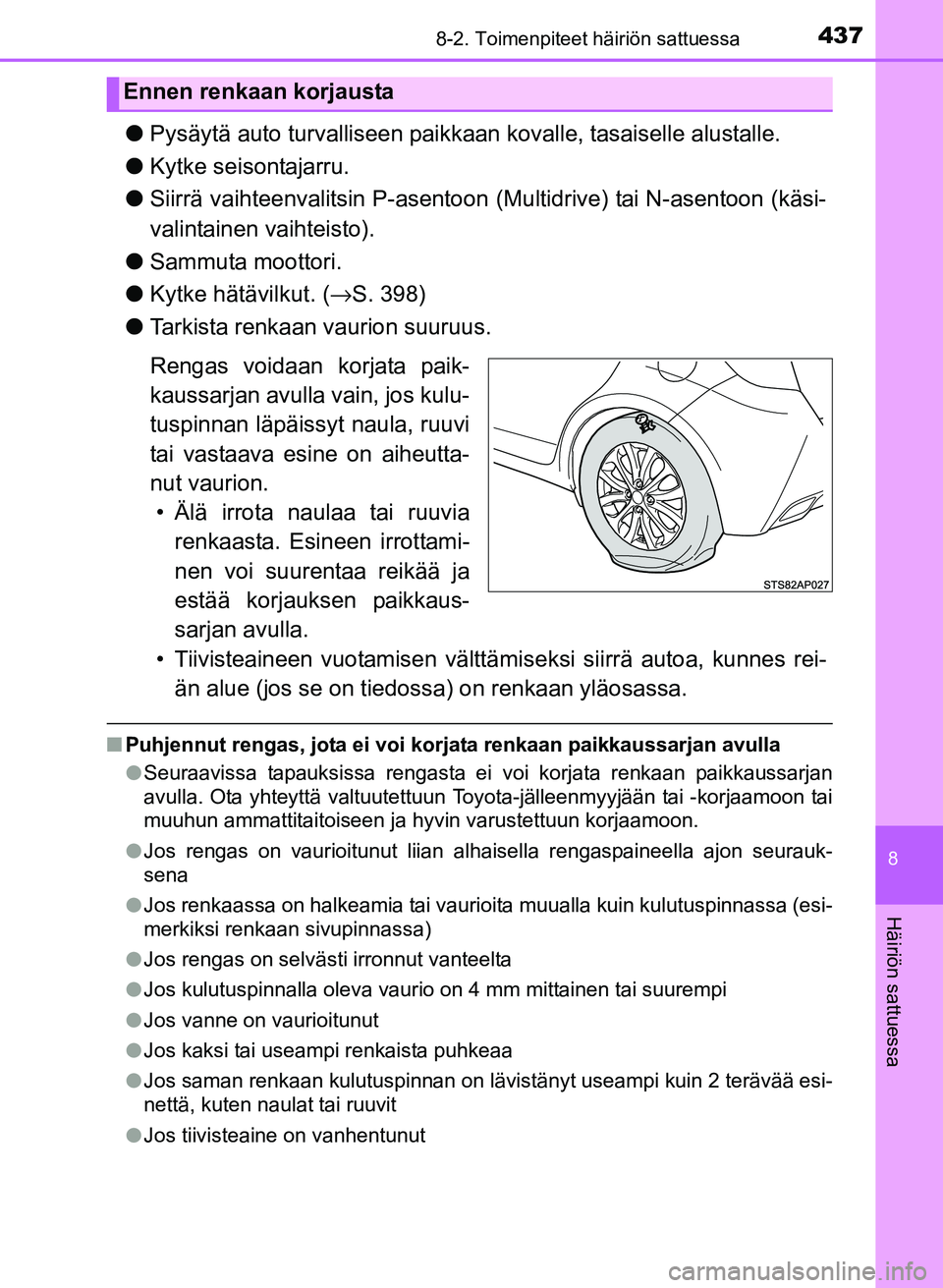

lPysäytä auto turvalliseen paikkaan kovalle, tasaiselle alustalle.
l Kytke seisontajarru.
l Siirrä vaihteenvalitsin P-asentoon (Multidrive) tai N-asentoon (käsi-
valintainen vaihteisto).
l Sammuta moottori.
l Kytke hätävilkut. ( →S. 398)
l Tarkista renkaan vaurion suuruus.
Rengas voidaan korjata paik-
kaussarjan avulla vain, jos kulu-
tuspinnan läpäissyt naula, ruuvi
tai vastaava esine on aiheutta-
nut vaurion.
• Älä irrota naulaa tai ruuvia renkaasta. Esineen irrottami-
nen voi suurentaa reikää ja
estää korjauksen paikkaus-
sarjan avulla.
• Tiivisteaineen vuotamisen välttämi seksi siirrä autoa, kunnes rei-
än alue (jos se on tiedos sa) on renkaan yläosassa.
nPuhjennut rengas, jota ei voi korjata renkaan paikkaussarjan avulla
lSeuraavissa tapauksissa rengasta ei voi korjata renkaan paikkaussarjan
avulla. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Jos rengas on vaurioitunut liian alhaisella rengaspaineella ajon seurauk-
sena
l Jos renkaassa on halkeamia tai vaurioita muualla kuin kulutuspinnassa (esi-
merkiksi renkaan sivupinnassa)
l Jos rengas on selvästi irronnut vanteelta
l Jos kulutuspinnalla oleva vaurio on 4 mm mittainen tai suurempi
l Jos vanne on vaurioitunut
l Jos kaksi tai useampi renkaista puhkeaa
l Jos saman renkaan kulutuspinnan on lävistänyt useampi kuin 2 terä\
vää esi-
nettä, kuten naulat tai ruuvit
l Jos tiivisteaine on vanhentunut
Ennen renkaan korjausta
OM52J20FI_Yaris_F.book Page 4 37 Friday, January 27, 2017 1:15 PM

4388-2. Toimenpiteet häiriön sattuessa
OM52J20FI
*: Nosturin, nosturin kammen ja rengasavaimen käyttö. (joissakin malleissa)(→S. 424) Nosturi, nosturin kampi ja rengasavain voidaan ostaa valtuute-
tulta Toyota-jälleenmyyjältä tai -korjaamolta tai muulta hyvin varustetulta
taholta.

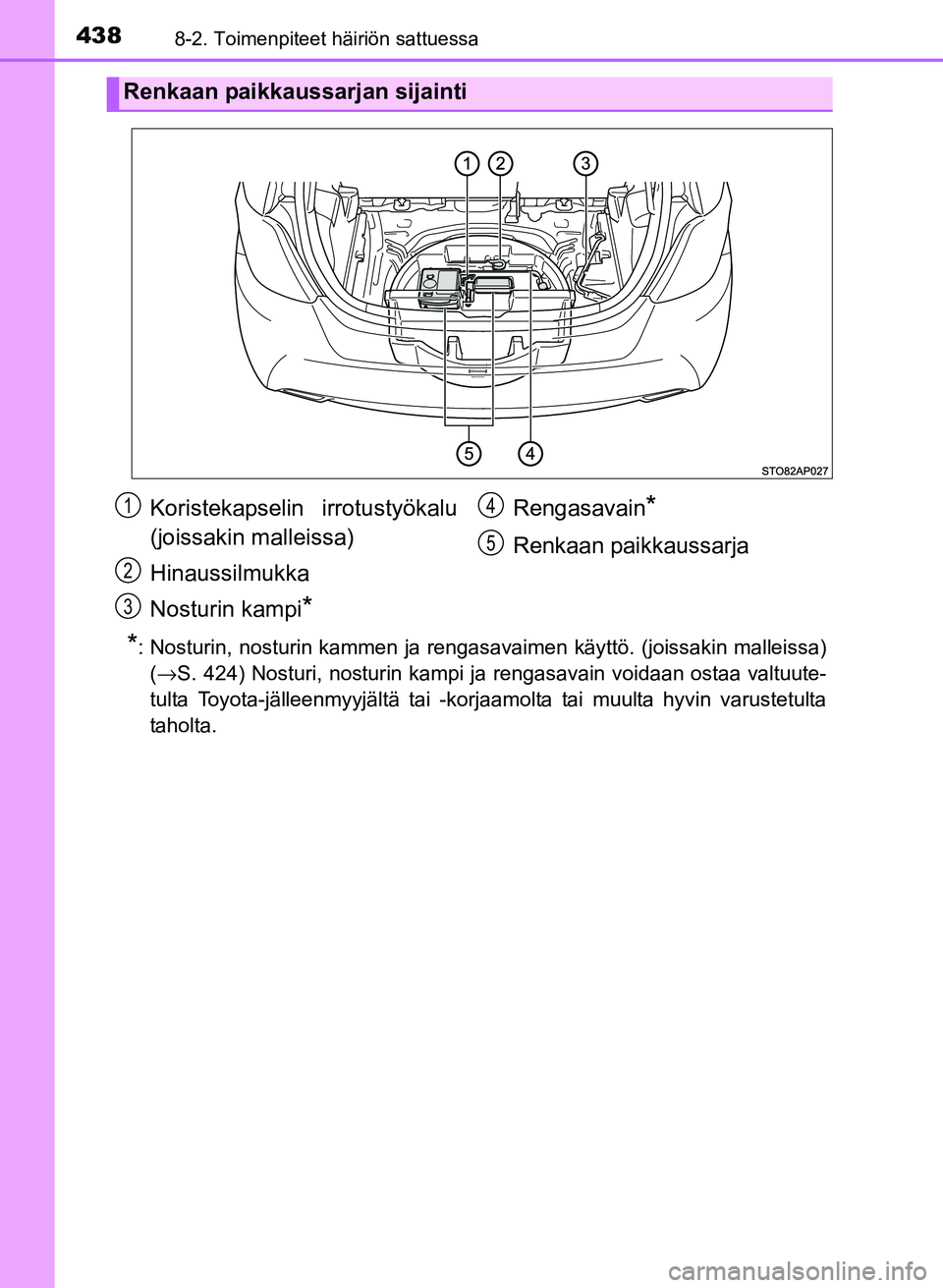

Renkaan paikkaussarjan sijainti
Koristekapselin irrotustyökalu
(joissakin malleissa)
Hinaussilmukka
Nosturin kampi
*
Rengasavain*
Renkaan paikkaussarja
1
2
3
4
5
OM52J20FI_Yaris_F.book Page 4 38 Friday, January 27, 2017 1:15 PM

4398-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52J20FIl

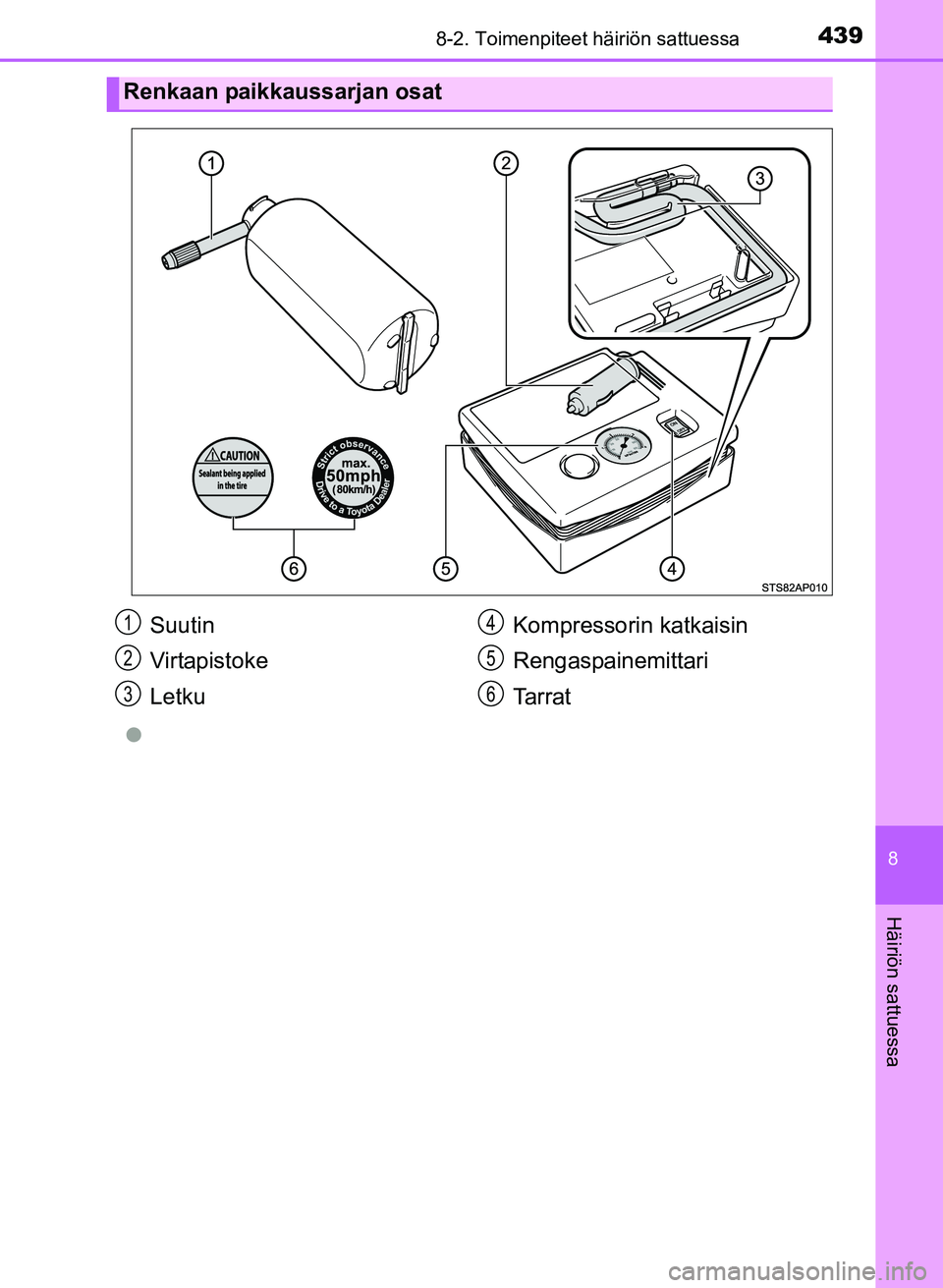

Renkaan paikkaussarjan osat
Suutin
Virtapistoke
Letku
Kompressorin katkaisin
Rengaspainemittari
Tarrat1
2
3
4
5
6
OM52J20FI_Yaris_F.book Page 4
39 Friday, January 27, 2017 1:15 PM

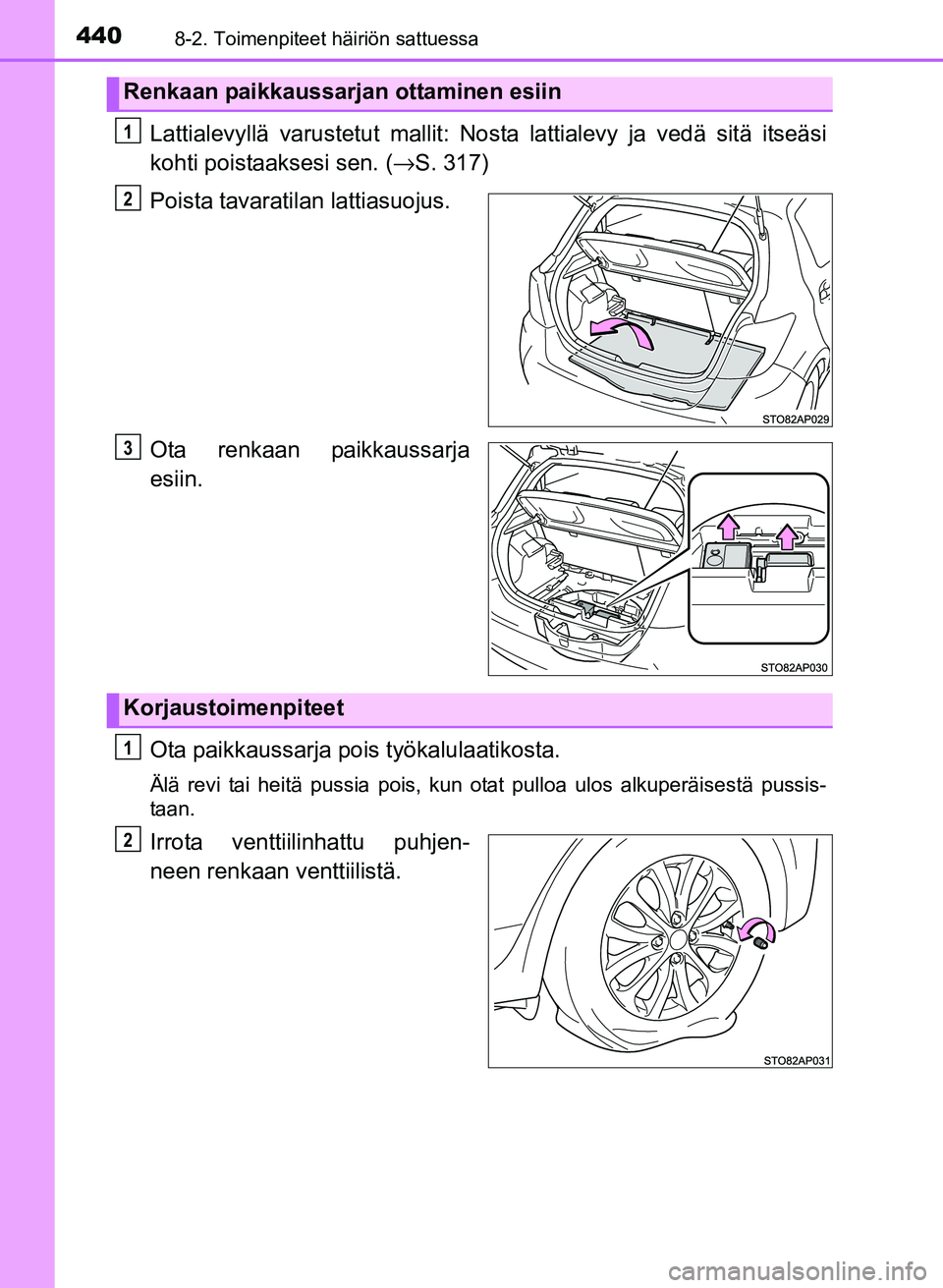

4408-2. Toimenpiteet häiriön sattuessa
OM52J20FI
Lattialevyllä varustetut mallit: Nosta lattialevy ja vedä sitä itseäsi
kohti poistaaksesi sen. (→ S. 317)
Poista tavaratilan lattiasuojus.
Ota renkaan paikkaussarja
esiin.
Ota paikkaussarja pois työkalulaatikosta.
Älä revi tai heitä pussia pois, kun otat pulloa ulos alkuperäisestä pussis-
taan.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Renkaan paikkaussarjan ottaminen esiin
1
2
3
Korjaustoimenpiteet
1
2
OM52J20FI_Yaris_F.book Page 4 40 Friday, January 27, 2017 1:15 PM
