TOYOTA YARIS 2018 Kezelési útmutató (in Hungarian)

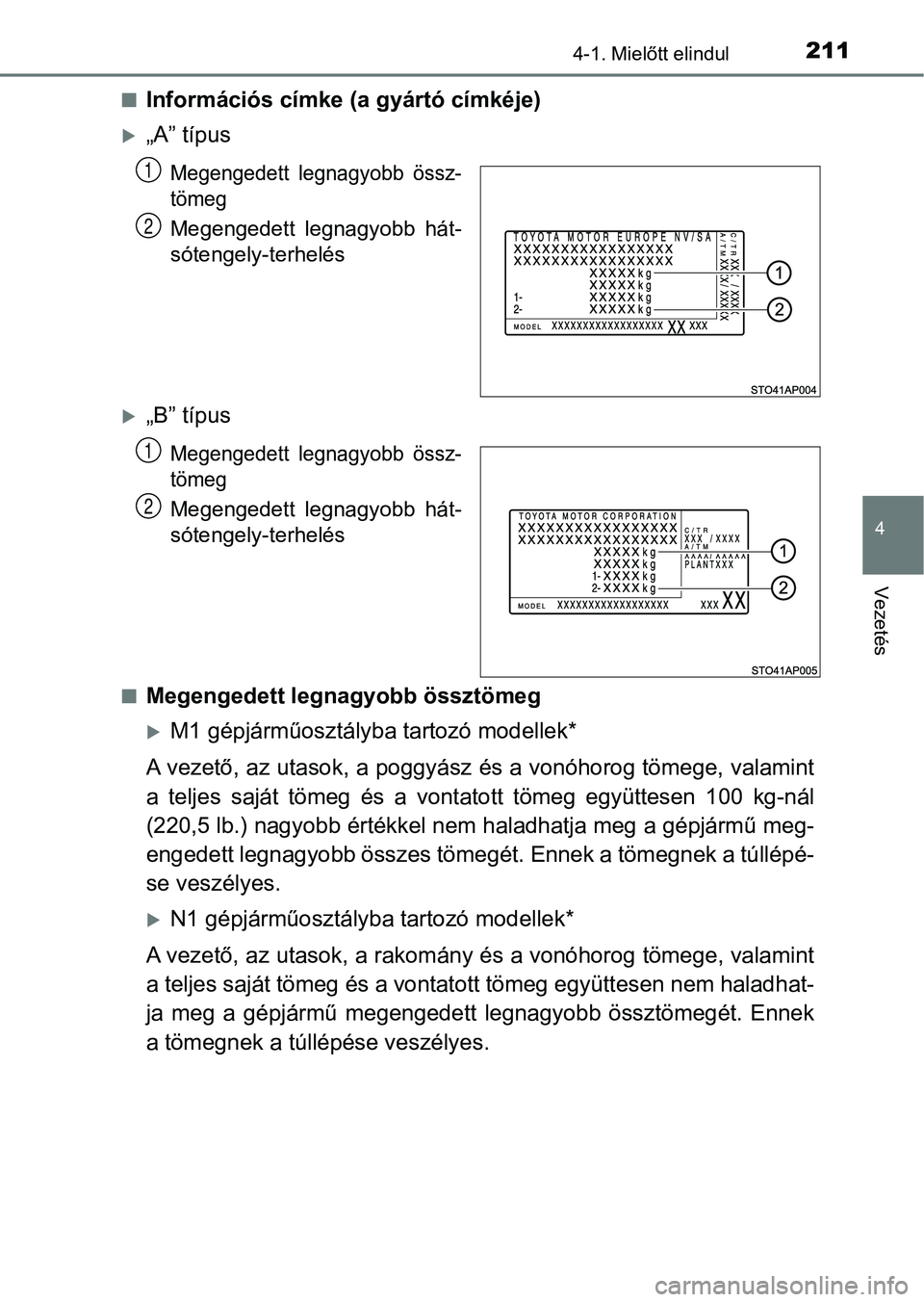

2114-1. Mielőtt elindul
4
Vezetés
nInformációs címke (a gyártó címkéje)
„A” típus
Megengedett legnagyobb össz-
tömeg
Megengedett legnagyobb hát-
sótengely-terhelés
„B” típus
Megengedett legnagyobb össz-
tömeg
Megengedett legnagyobb hát-
sótengely-terhelés
nMegengedett legnagyobb össztömeg
M1 gépjárműosztályba tartozó modellek*
A vezető, az utasok, a poggyász és a vonóhorog tömege, valamint
a teljes saját tömeg és a vonta tott tömeg együttesen 100 kg-nál
(220,5 lb.) nagyobb értékkel nem haladhatja meg a gépjármű meg-
engedett legnagyobb összes tömegét. Ennek a tömegnek a túllépé-
se veszélyes.
N1 gépjárműosztályba tartozó modellek*
A vezető, az utasok, a rakomány és a vonóhorog tömege, valamint
a teljes saját tömeg és a vontatott tömeg együttesen nem haladh at-
ja meg a gépjármű megengedett legnagyobb össztömegét. Ennek
a tömegnek a túllépése veszélyes.
1
2
1
2

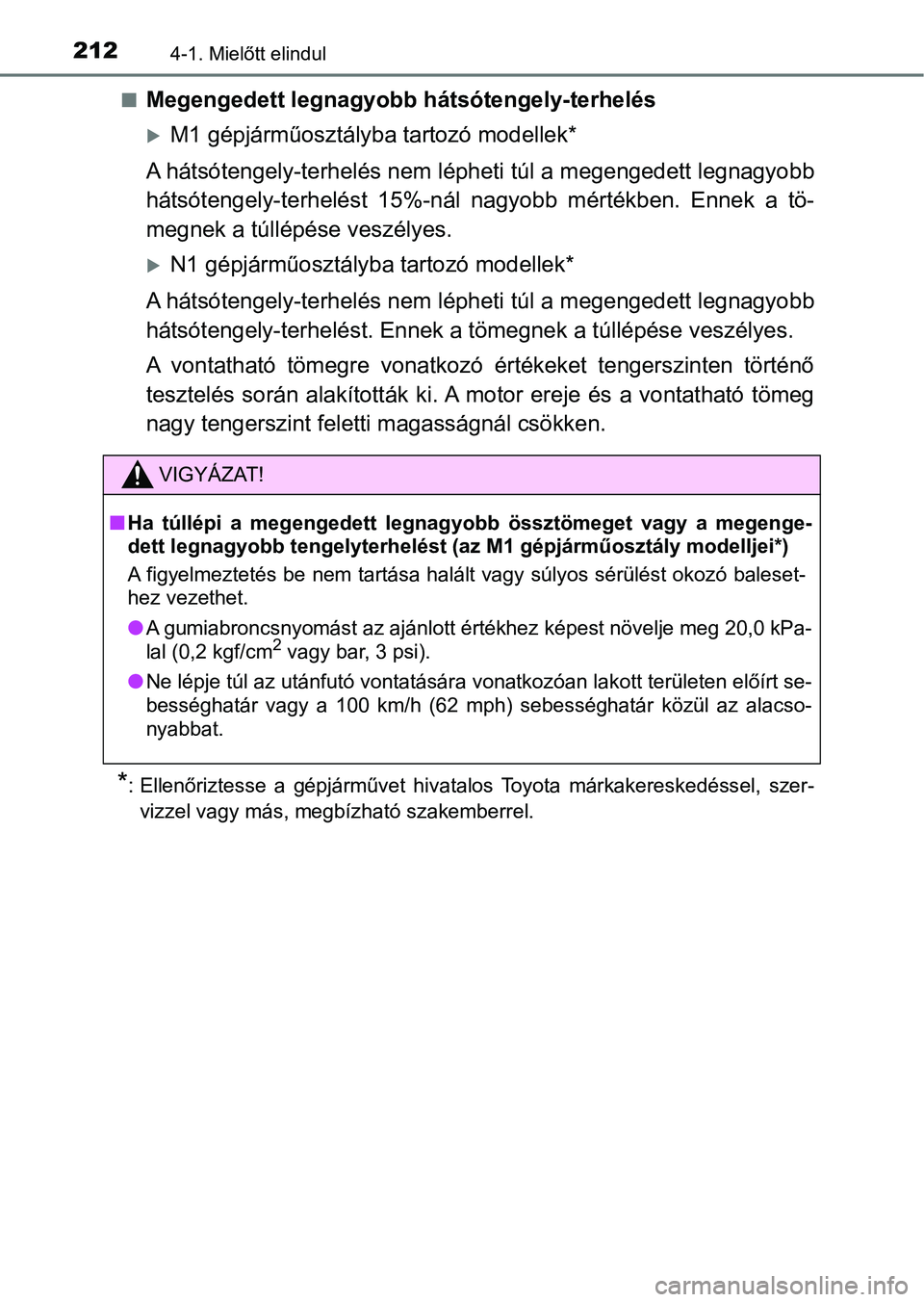

2124-1. Mielőtt elindul
nMegengedett legnagyobb hátsótengely-terhelés
M1 gépjárműosztályba tartozó modellek*
A hátsótengely-terhelés nem lépheti túl a megengedett legnagyob b
hátsótengely-terhelést 15%-nál nagyobb mértékben. Ennek a tö-
megnek a túllépése veszélyes.
N1 gépjárműosztályba tartozó modellek*
A hátsótengely-terhelés nem lépheti túl a megengedett legnagyob b
hátsótengely-terhelés t. Ennek a tömegnek a túllépése veszélyes.
A vontatható tömegre vonatkozó értékeket tengerszinten történő
tesztelés során alakították ki. A motor ereje és a vontatható t ömeg
nagy tengerszint feletti magasságnál csökken.
*: Ellenőriztesse a gépjárművet hivatalos Toyota márkakereskedéss el, szer-
vizzel vagy más, megbízható szakemberrel.
VIGYÁZAT!
n Ha túllépi a megengedett legnagyobb össztömeget vagy a megenge-
dett legnagyobb tengelyterhelést (az M1 gépjárműosztály modelljei*)
A figyelmeztetés be nem tartása halált vagy súlyos sérülést oko zó baleset-
hez vezethet.
l A gumiabroncsnyomást az ajánlott értékhez képest növelje meg 20 ,0 kPa-
lal (0,2 kgf/cm
2 vagy bar, 3 psi).
l Ne lépje túl az utánfutó vontatására vonatkozóan lakott terület en előírt se-
bességhatár vagy a 100 km/h (62 mph) sebességhatár közül az ala cso-
nyabbat.

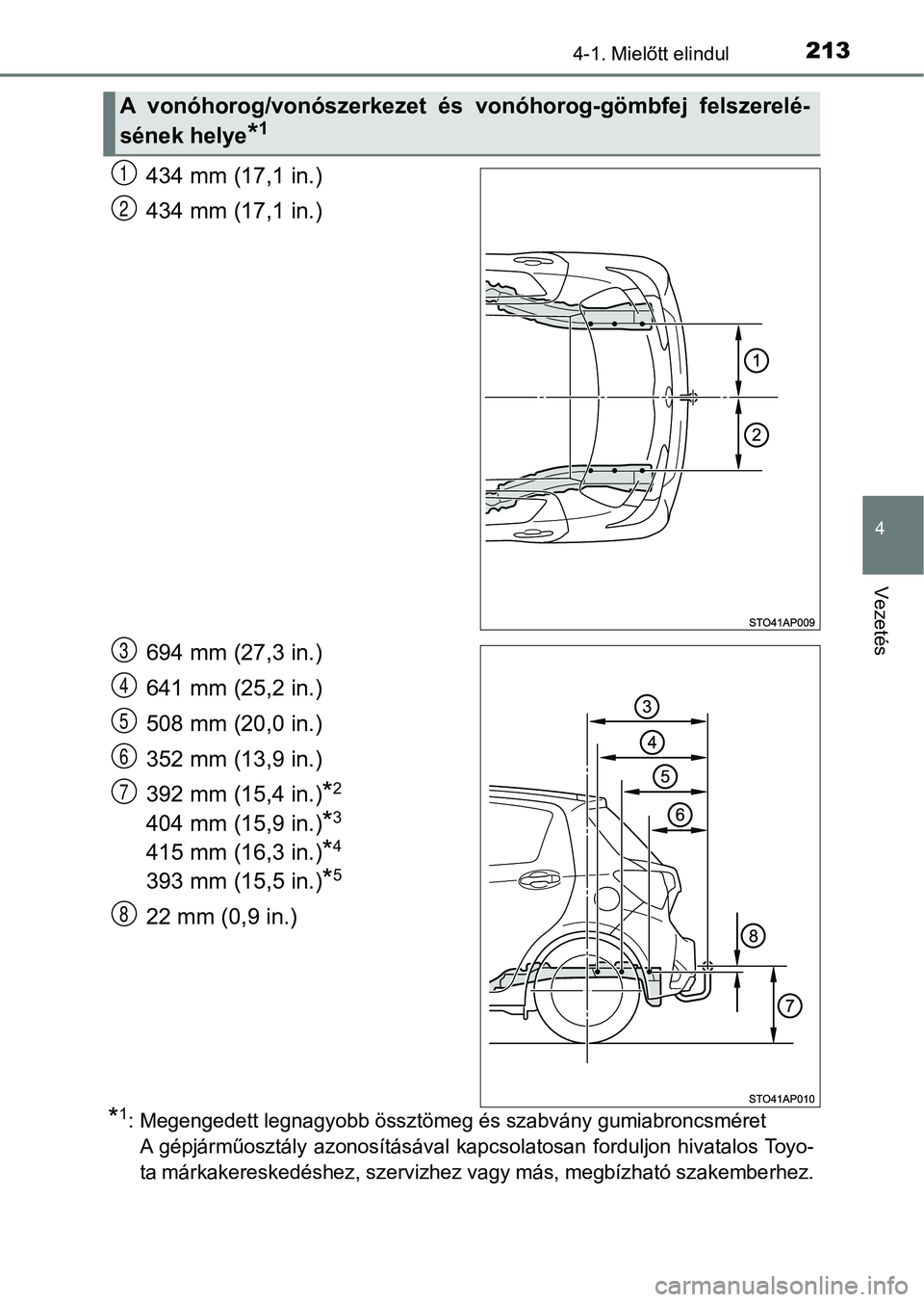

2134-1. Mielőtt elindul
4
Vezetés
434 mm (17,1 in.)
434 mm (17,1 in.)
694 mm (27,3 in.)
641 mm (25,2 in.)
508 mm (20,0 in.)
352 mm (13,9 in.)
392 mm (15,4 in.)
*2
404 mm (15,9 in.)*3
415 mm (16,3 in.)*4
393 mm (15,5 in.)*5
22 mm (0,9 in.)
*1: Megengedett legnagyobb össztömeg és szabvány gumiabroncsméretA gépjárműosztály azonosításával kapcsolatosan forduljon hivata los Toyo-
ta márkakereskedéshez, szervizhez vagy más, megbízható szakembe rhez.
A vonóhorog/vonószerkezet és vonóhorog-gömbfej felszerelé-
sének helye
*1
1
2
3
4
5
6
7
8

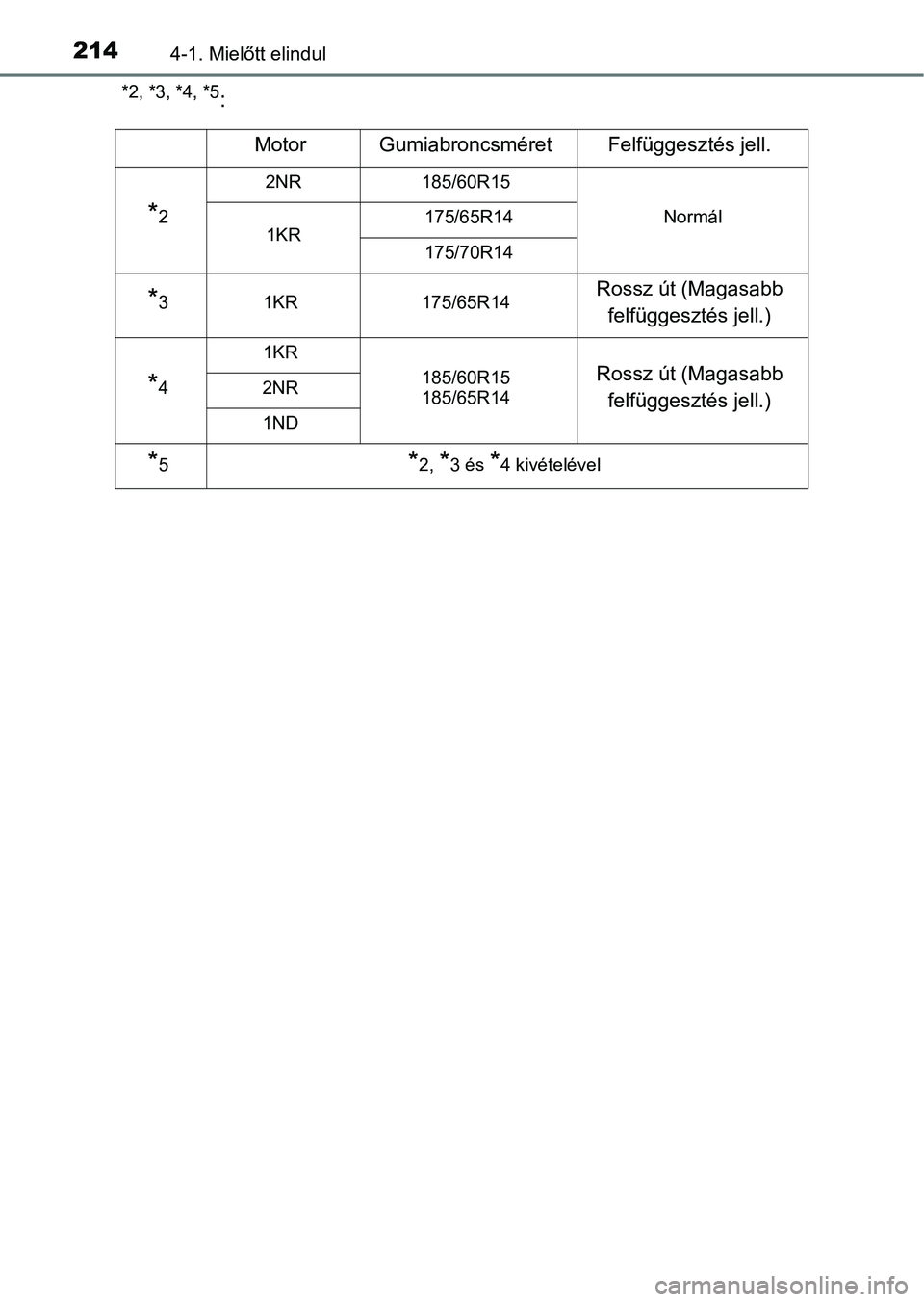

2144-1. Mielőtt elindul
*2, *3, *4, *5:
MotorGumiabroncsméretFelfüggesztés jell.
*2
2NR185/60R15
Normál1KR175/65R14
175/70R14
*31KR175/65R14Rossz út (Magasabb felfüggesztés jell.)
*4
1KR
185/60R15
185/65R14Rossz út (Magasabb felfüggesztés jell.)2NR
1ND
*5*2, *3 és *4 kivételével

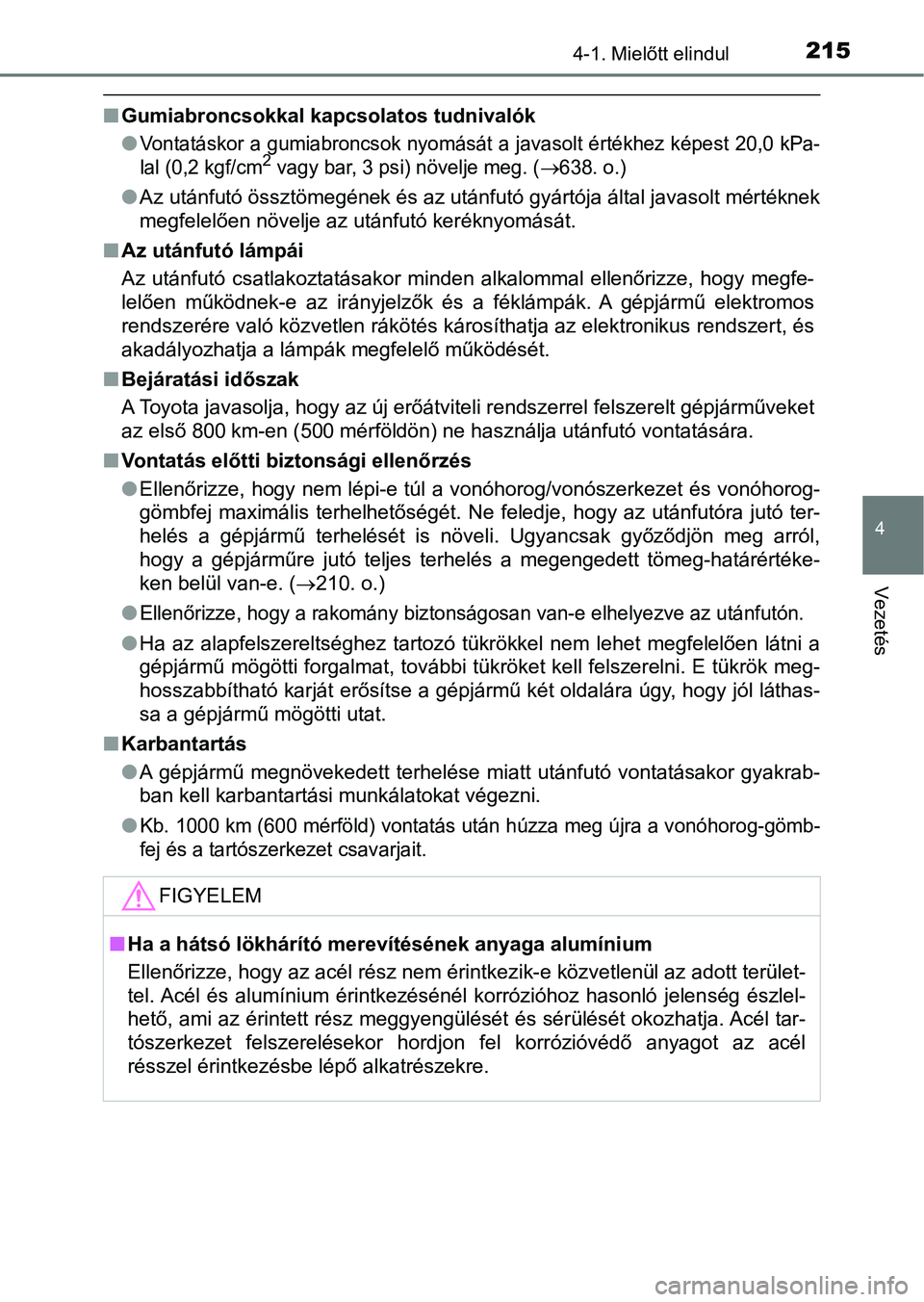

2154-1. Mielőtt elindul
4
Vezetés
nGumiabroncsokkal kapcsolatos tudnivalók
l
Vontatáskor a gumiabroncsok nyomását a javasolt értékhez képest 20,0 kPa-
lal (0,2 kgf/cm2 vagy bar, 3 psi) növelje meg. (638. o.)
l Az utánfutó össztömegének és az utánfutó gyártója által javasolt mértéknek
megfelelően növelje az utánfutó keréknyomását.
n Az utánfutó lámpái
Az utánfutó csatlakoztatásakor minden alkalommal ellenőrizze, h ogy megfe-
lelően működnek-e az irányjelzők és a féklámpák. A gépjármű ele ktromos
rendszerére való közvetlen rákötés károsíthatja az elektronikus rendszert, és
akadályozhatja a lámpák megfelelő működését.
n Bejáratási időszak
A Toyota javasolja, hogy az új erőátviteli rendszerrel felszerelt gépjárműveket
az első 800 km-en (500 mérföldön) ne használja utánfutó vontatá sára.
n Vontatás előtti biztonsági ellenőrzés
lEllenőrizze, hogy nem lépi-e túl a vonóhorog/vonószerkezet és v onóhorog-
gömbfej maximális terhelhetőségét. Ne feledje, hogy az utánfutó ra jutó ter-
helés a gépjármű terhelését is növeli. Ugyancsak győződjön meg arról,
hogy a gépjárműre jutó teljes terhelés a megengedett tömeg-hatá rértéke-
ken belül van-e. ( 210. o.)
l
Ellenőrizze, hogy a rakomány biztonságosan van-e elhelyezve az utánfutón.
lHa az alapfelszereltséghez tartozó tükrökkel nem lehet megfelel ően látni a
gépjármű mögötti forgalmat, további tükröket kell felszerelni. E tükrök meg-
hosszabbítható karját erősítse a gépjármű két oldalára úgy, hog y jól láthas-
sa a gépjármű mögötti utat.
n Karbantartás
lA gépjármű megnövekedett terhelése miatt utánfutó vontatásakor gyakrab-
ban kell karbantartási munkálatokat végezni.
l
Kb. 1000 km (600 mérföld) vontatás után húzza meg újra a vonóho rog-gömb-
fej és a tartószerkezet csavarjait.
FIGYELEM
n Ha a hátsó lökhárító merevítésének anyaga alumínium
Ellenőrizze, hogy az acél rész nem érintkezik-e közvetlenül az adott terület-
tel. Acél és alumínium érintkezésénél korrózióhoz hasonló jelen ség észlel-
hető, ami az érintett rész meggyengülését és sérülését okozhatj a. Acél tar-
tószerkezet felszerelésekor hordjon fel korrózióvédő anyagot az acél
résszel érintkezésbe lépő alkatrészekre.

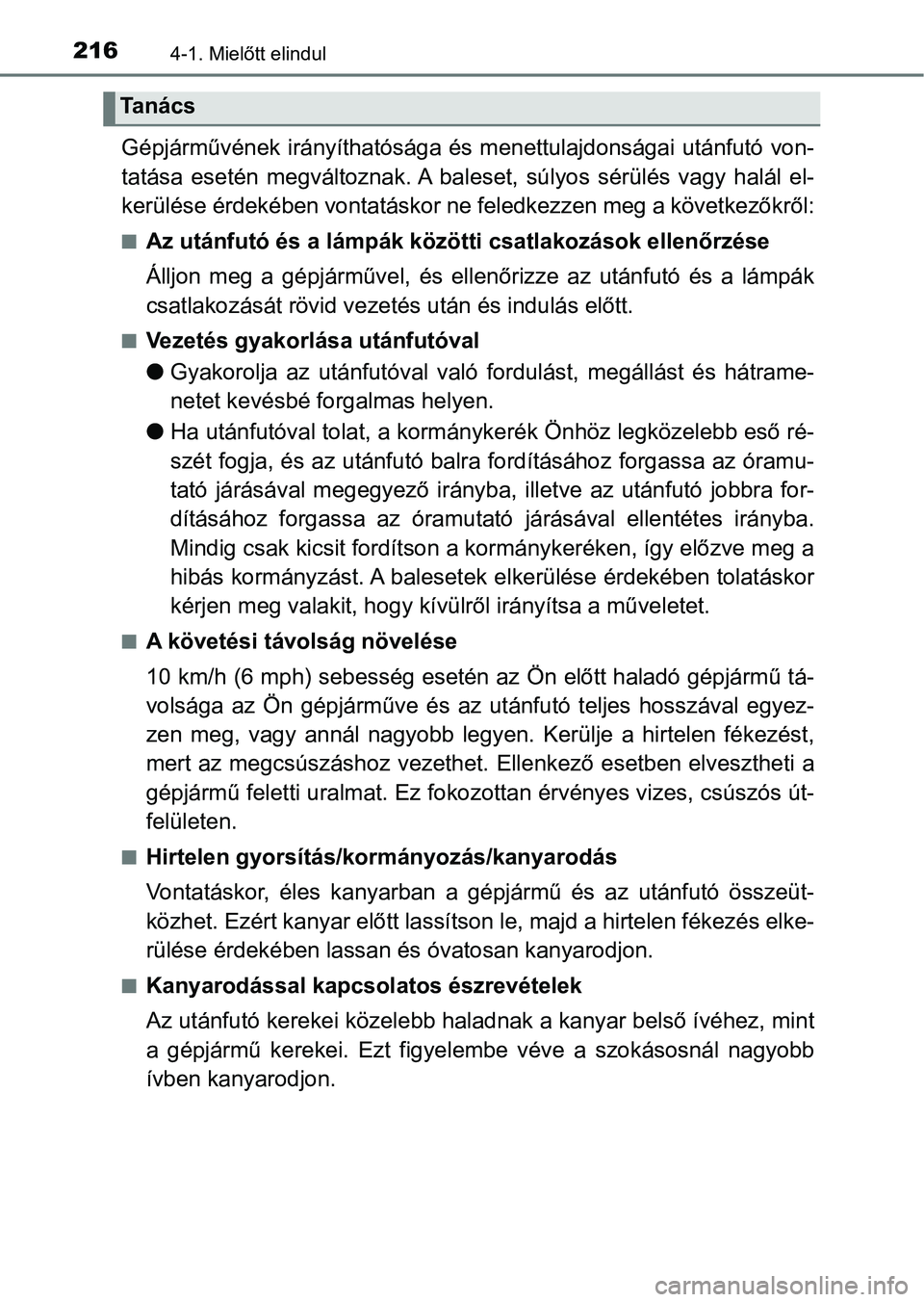

2164-1. Mielőtt elindul
Gépjárművének irányíthatósága és menettulajdonságai utánfutó von-
tatása esetén megváltoznak. A baleset, súlyos sérülés vagy halál el-
kerülése érdekében vontatáskor ne feledkezzen meg a következőkr ől:
nAz utánfutó és a lámpák közötti csatlakozások ellenőrzése
Álljon meg a gépjárművel, és ellenőrizze az utánfutó és a lámpá k
csatlakozását rövid vezetés után és indulás előtt.
nVezetés gyakorlása utánfutóval
l Gyakorolja az utánfutóval való fordulást, megállást és hátrame-
netet kevésbé forgalmas helyen.
l Ha utánfutóval tolat, a kormányk erék Önhöz legközelebb eső ré-
szét fogja, és az utánfutó balra fordításához forgassa az óramu -
tató járásával megegyező irányba, illetve az utánfutó jobbra for-
dításához forgassa az óramutató járásával ellentétes irányba.
Mindig csak kicsit fordítson a kormánykeréken, így előzve meg a
hibás kormányzást. A balesetek elkerülése érdekében tolatáskor
kérjen meg valakit, hogy kívülről irányítsa a műveletet.
nA követési távolság növelése
10 km/h (6 mph) sebesség esetén az Ön előtt haladó gépjármű tá-
volsága az Ön gépjárműve és az u tánfutó teljes hosszával egyez-
zen meg, vagy annál nagyobb legyen. Kerülje a hirtelen fékezést ,
mert az megcsúszáshoz vezethet. Ellenkező esetben elvesztheti a
gépjármű feletti uralmat. Ez fokozottan érvényes vizes, csúszós út-
felületen.
nHirtelen gyorsítás/ko rmányozás/kanyarodás
Vontatáskor, éles kanyarban a gépjármű és az utánfutó összeüt-
közhet. Ezért kanyar előtt lassí tson le, majd a hirtelen fékezés elke-
rülése érdekében lassan és óvatosan kanyarodjon.
nKanyarodással kapcsolatos észrevételek
Az utánfutó kerekei közelebb haladnak a kanyar belső ívéhez, mi nt
a gépjármű kerekei. Ezt figyel embe véve a szokásosnál nagyobb
ívben kanyarodjon.
Ta n á c s

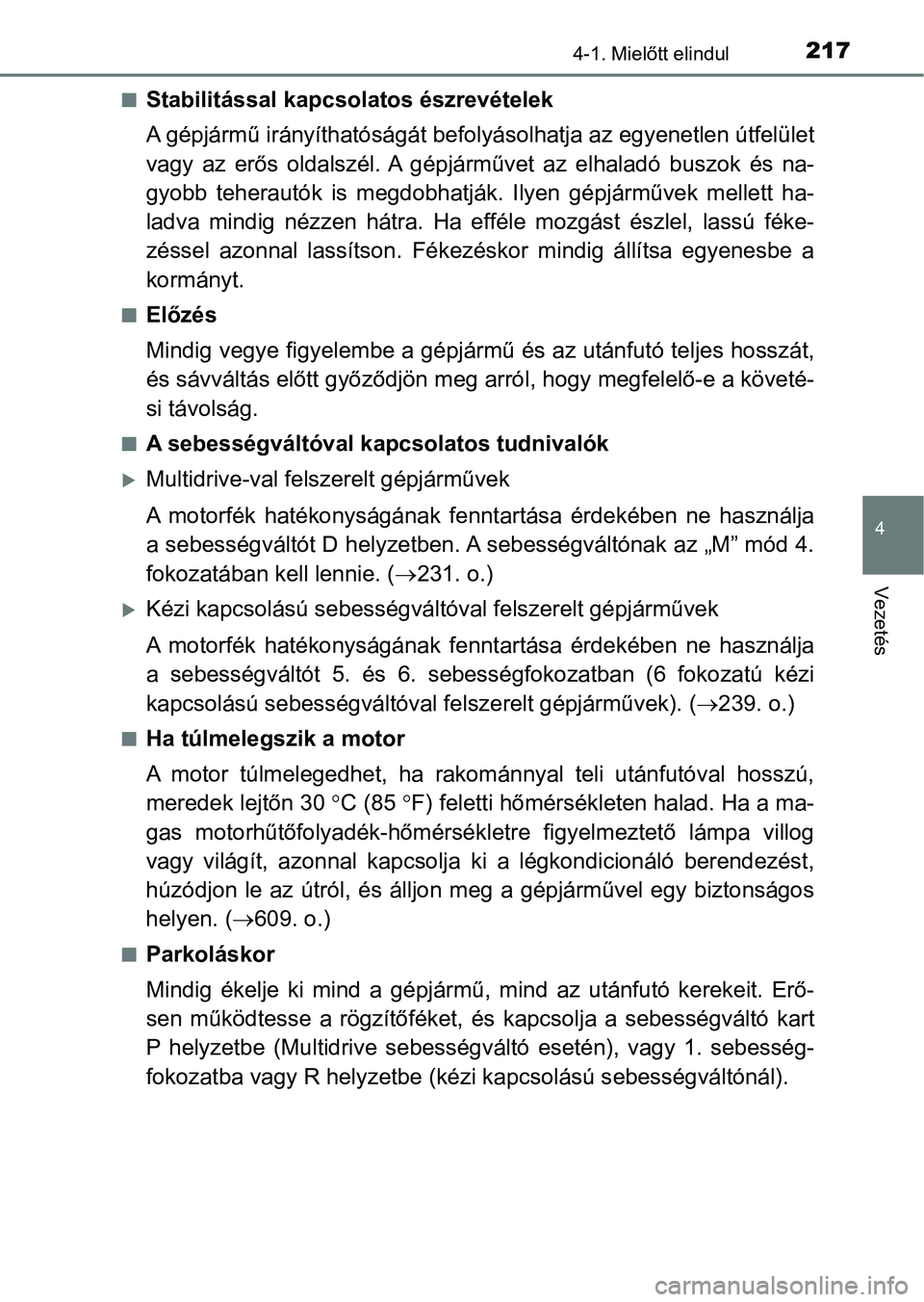

2174-1. Mielőtt elindul
4
Vezetés
nStabilitással kapcsolatos észrevételek
A gépjármű irányíthatóságát befolyásolhatja az egyenetlen útfelület
vagy az erős oldalszél. A gépjárművet az elhaladó buszok és na-
gyobb teherautók is megdobhatják. Ilyen gépjárművek mellett ha-
ladva mindig nézzen hátra. Ha efféle mozgást észlel, lassú féke-
zéssel azonnal lassítson. Fékezéskor mindig állítsa egyenesbe a
kormányt.
nElőzés
Mindig vegye figyelembe a gépjárm ű és az utánfutó teljes hosszát,
és sávváltás előtt győződjön meg arról, hogy megfelelő-e a köve té-
si távolság.
nA sebességváltóval kapcsolatos tudnivalók
Multidrive-val felszerelt gépjárművek
A motorfék hatékonyságának fennt artása érdekében ne használja
a sebességváltót D helyzetben. A s ebességváltónak az „M” mód 4.
fokozatában kell lennie. ( 231. o.)
Kézi kapcsolású sebességváltó val felszerelt gépjárművek
A motorfék hatékonyságának fennt artása érdekében ne használja
a sebességváltót 5. és 6. sebességfokozatban (6 fokozatú kézi
kapcsolású sebességváltóval felszerelt gépjárművek). (239. o.)
nHa túlmelegszik a motor
A motor túlmelegedhet, ha rakománnyal teli utánfutóval hosszú,
meredek lejtőn 30 C (85 F) feletti hőmérsékleten halad. Ha a ma-
gas motorhűtőfolyadék-hőmérsékl etre figyelmeztető lámpa villog
vagy világít, azonnal kapcsolja k i a légkondicionáló berendezést,
húzódjon le az útról, és álljon meg a gépjárművel egy biztonság os
helyen. ( 609. o.)
nParkoláskor
Mindig ékelje ki mind a gépjármű , mind az utánfutó kerekeit. Erő-
sen működtesse a rögzítőféket, és kapcsolja a sebességváltó kart
P helyzetbe (Multidrive sebességv áltó esetén), vagy 1. sebesség-
fokozatba vagy R helyzetbe (ké zi kapcsolású sebességváltónál).

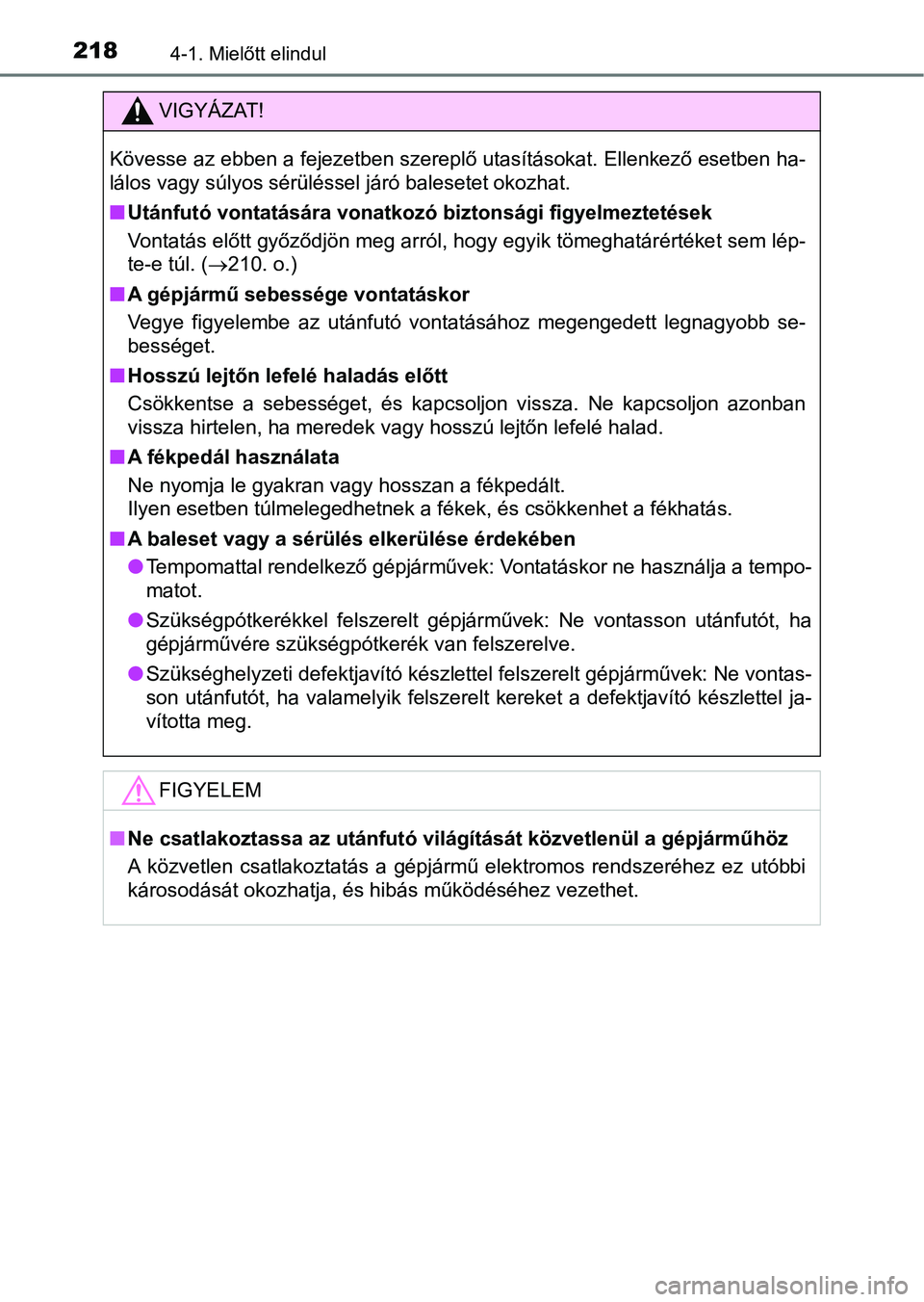

2184-1. Mielőtt elindul
VIGYÁZAT!
Kövesse az ebben a fejezetben szereplő utasításokat. Ellenkező esetben ha-
lálos vagy súlyos sérüléssel járó balesetet okozhat.
n Utánfutó vontatására vonatkoz ó biztonsági figyelmeztetések
Vontatás előtt győződjön meg arról, hogy egyik tömeghatárértéke t sem lép-
te-e túl. ( 210. o.)
n A gépjármű sebessége vontatáskor
Vegye figyelembe az utánfutó vontatásához megengedett legnagyob b se-
bességet.
n Hosszú lejtőn lefelé haladás előtt
Csökkentse a sebességet, és kapcsoljon vissza. Ne kapcsoljon az onban
vissza hirtelen, ha meredek vagy hosszú lejtőn lefelé halad.
n A fékpedál használata
Ne nyomja le gyakran vagy hosszan a fékpedált.
Ilyen esetben túlmelegedhetnek a fékek, és csökkenhet a fékhatá s.
n A baleset vagy a sérülés elkerülése érdekében
lTempomattal rendelkező gépjárművek: Vontatáskor ne használja a tempo-
matot.
l Szükségpótkerékkel felszerelt gépjárművek: Ne vontasson utánfutót, ha
gépjárművére szükségpótkerék van felszerelve.
l Szükséghelyzeti defektjavító készlettel felszerelt gépjárművek: Ne vontas-
son utánfutót, ha valamelyik felszerelt kereket a defektjavító készlettel ja-
vította meg.
FIGYELEM
n Ne csatlakoztassa az utánfutó világítását közvetlenül a gépjárm űhöz
A közvetlen csatlakoztatás a gépjármű elektromos rendszeréhez e z utóbbi
károsodását okozhatja, és hibás működéséhez vezethet.

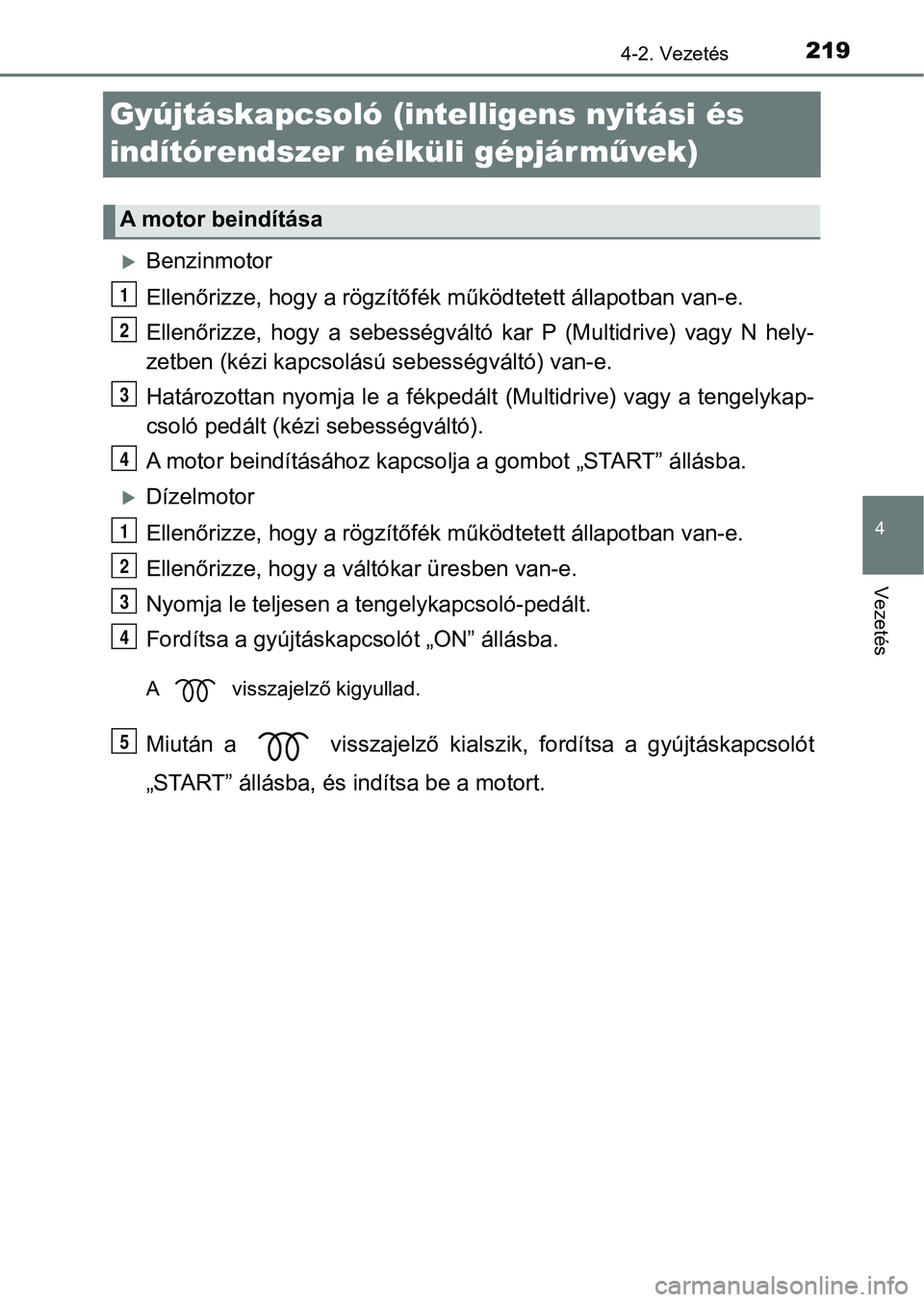

219
4
4-2. Vezetés
Vezetés
Gyújtáskapcsoló (intelligens nyitási és
indítórendszer nélküli gépjár művek)
Benzinmotor
Ellenőrizze, hogy a rögzítőfék működtetett állapotban van-e.
Ellenőrizze, hogy a sebességváltó kar P (Multidrive) vagy N hely-
zetben (kézi kapc solású sebességváltó) van-e.
Határozottan nyomja le a fékpedált (Multidrive) vagy a tengelyk ap-
csoló pedált (kézi sebességváltó).
A motor beindításához kapcsolja a gombot „START” állásba.
Dízelmotor
Ellenőrizze, hogy a rögzítőfék működtetett állapotban van-e.
Ellenőrizze, hogy a váltókar üresben van-e.
Nyomja le teljesen a t engelykapcsoló-pedált.
Fordítsa a gyújtáska pcsolót „ON” állásba.
A visszajelző kigyullad.
Miután a visszajelző kialszik, fordítsa a gyújtáskapcsolót
„START” állásba, és indítsa be a motort.
A motor beindítása
1
2
3
4
1
2
3
4
5

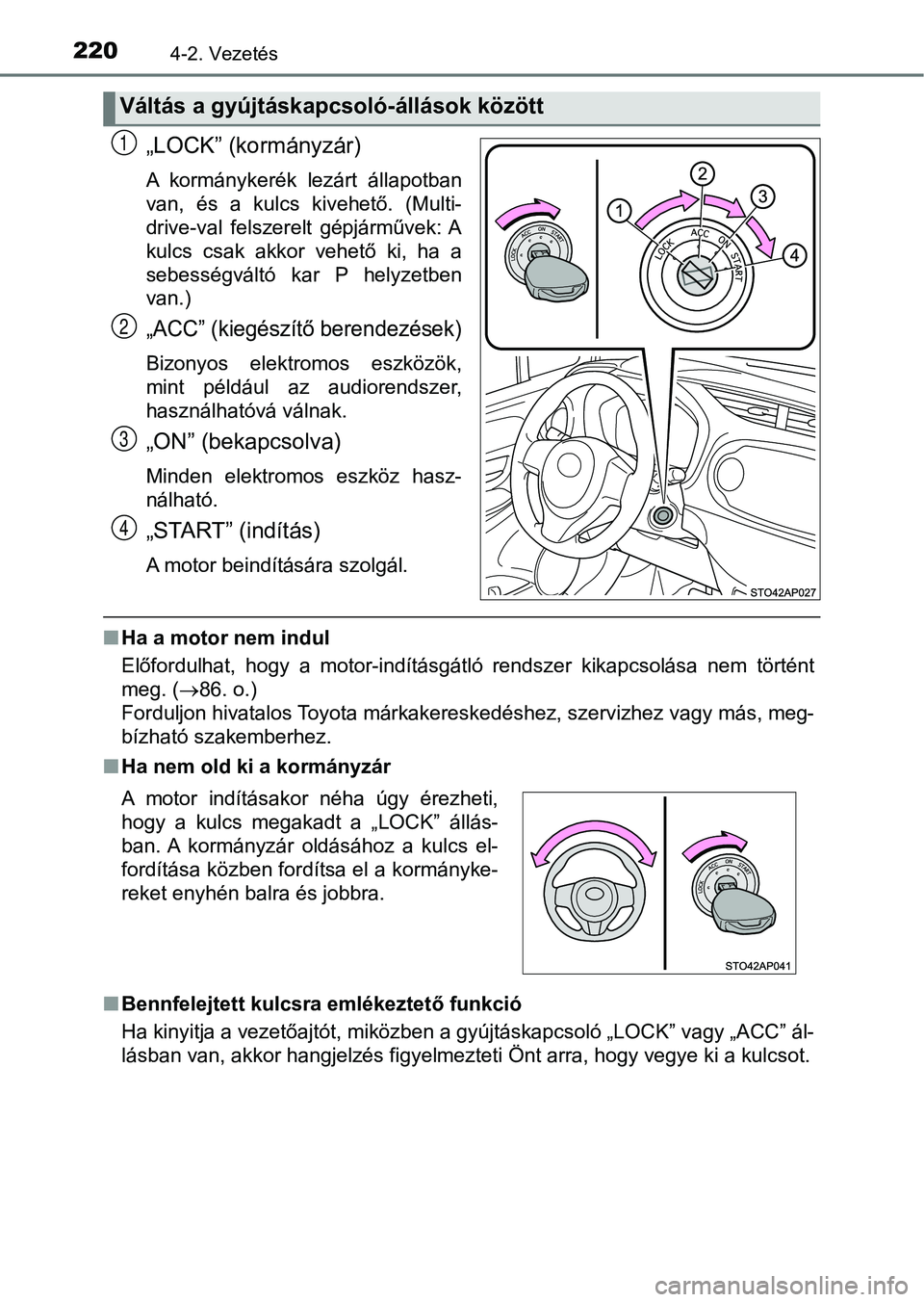

2204-2. Vezetés
„LOCK” (kormányzár)
A kormánykerék lezárt állapotban
van, és a kulcs kivehető. (Multi-
drive-val felszerelt gépjárművek: A
kulcs csak akkor vehető ki, ha a
sebességváltó kar P helyzetben
van.)
„ACC” (kiegészítő berendezések)
Bizonyos elektromos eszközök,
mint például az audiorendszer,
használhatóvá válnak.
„ON” (bekapcsolva)
Minden elektromos eszköz hasz-
nálható.
„START” (indítás)
A motor beindítására szolgál.
nHa a motor nem indul
Előfordulhat, hogy a motor-indításgátló rendszer kikapcsolása nem történt
meg. ( 86. o.)
Forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más, meg-
bízható szakemberhez.
n Ha nem old ki a kormányzár
n Bennfelejtett kulcsra emlékeztető funkció
Ha kinyitja a vezetőajtót, miközben a gyújtáskapcsoló „LOCK” vagy „ACC” ál-
lásban van, akkor hangjelzés figyelmezteti Önt arra, hogy vegye ki a kulcsot.
Váltás a gyújtáskapcsoló-állások között
1
2
3
4
A motor indításakor néha úgy érezheti,
hogy a kulcs megakadt a „LOCK” állás-
ban. A kormányzár oldásához a kulcs el-
fordítása közben fordítsa el a kormányke-
reket enyhén balra és jobbra.
