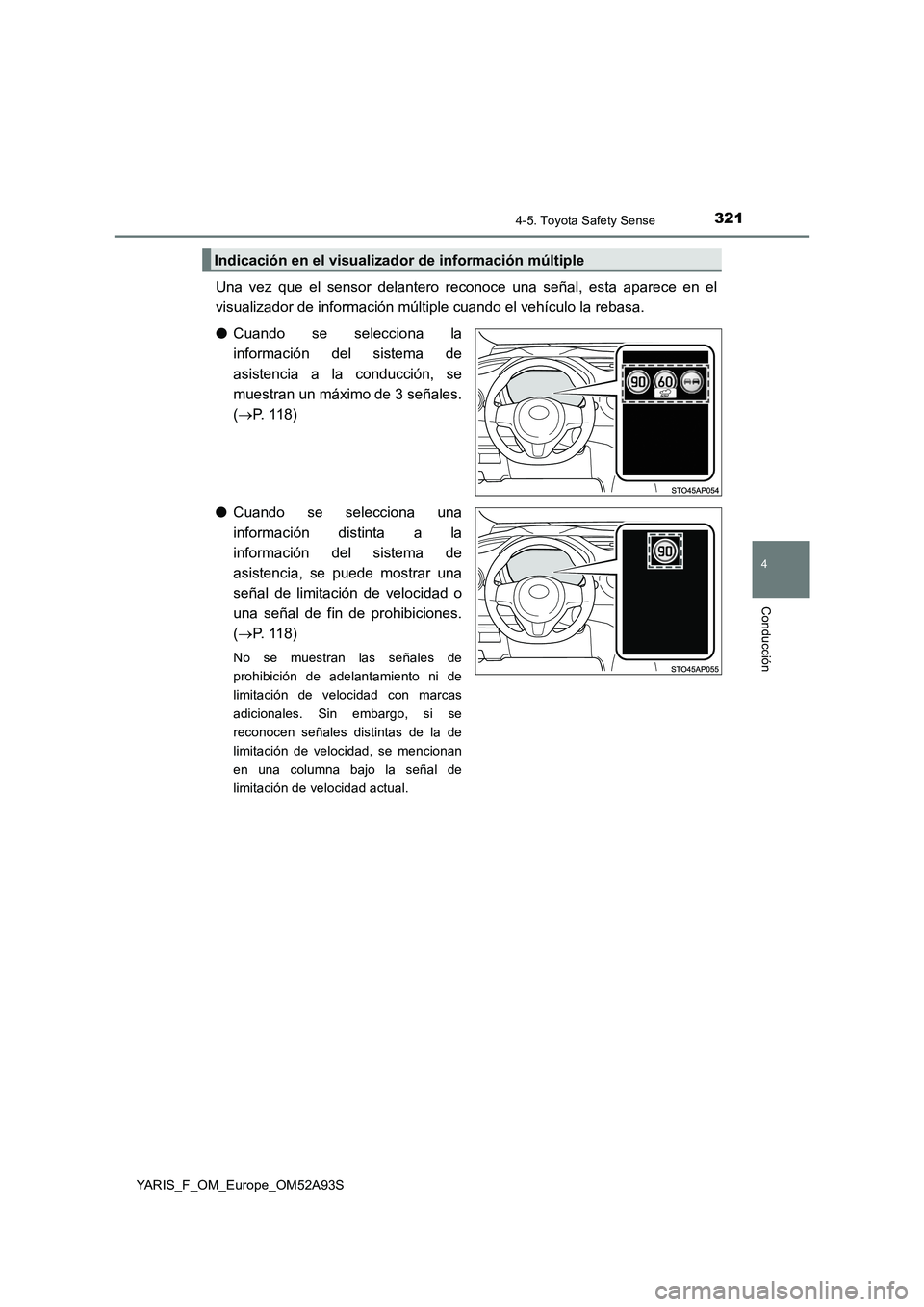

Page 321 of 696

3214-5. Toyota Safety Sense
4
Conducción
YARIS_F_OM_Europe_OM52A93S
Una vez que el sensor delantero reconoce una señal, esta aparece en el
visualizador de información múltiple cuando el vehículo la rebasa.
●Cuando se selecciona la
información del sistema de
asistencia a la conducción, se
muestran un máximo de 3 señales.
(P. 1 1 8 )
●Cuando se selecciona una
información distinta a la
información del sistema de
asistencia, se puede mostrar una
señal de limitación de velocidad o
una señal de fin de prohibiciones.
(P. 1 1 8 )
No se muestran las señales de
prohibición de adelantamiento ni de
limitación de velocidad con marcas
adicionales. Sin embargo, si se
reconocen señales distintas de la de
limitación de velocidad, se mencionan
en una columna bajo la señal de
limitación de velocidad actual.
Indicación en el visualizador de información múltiple

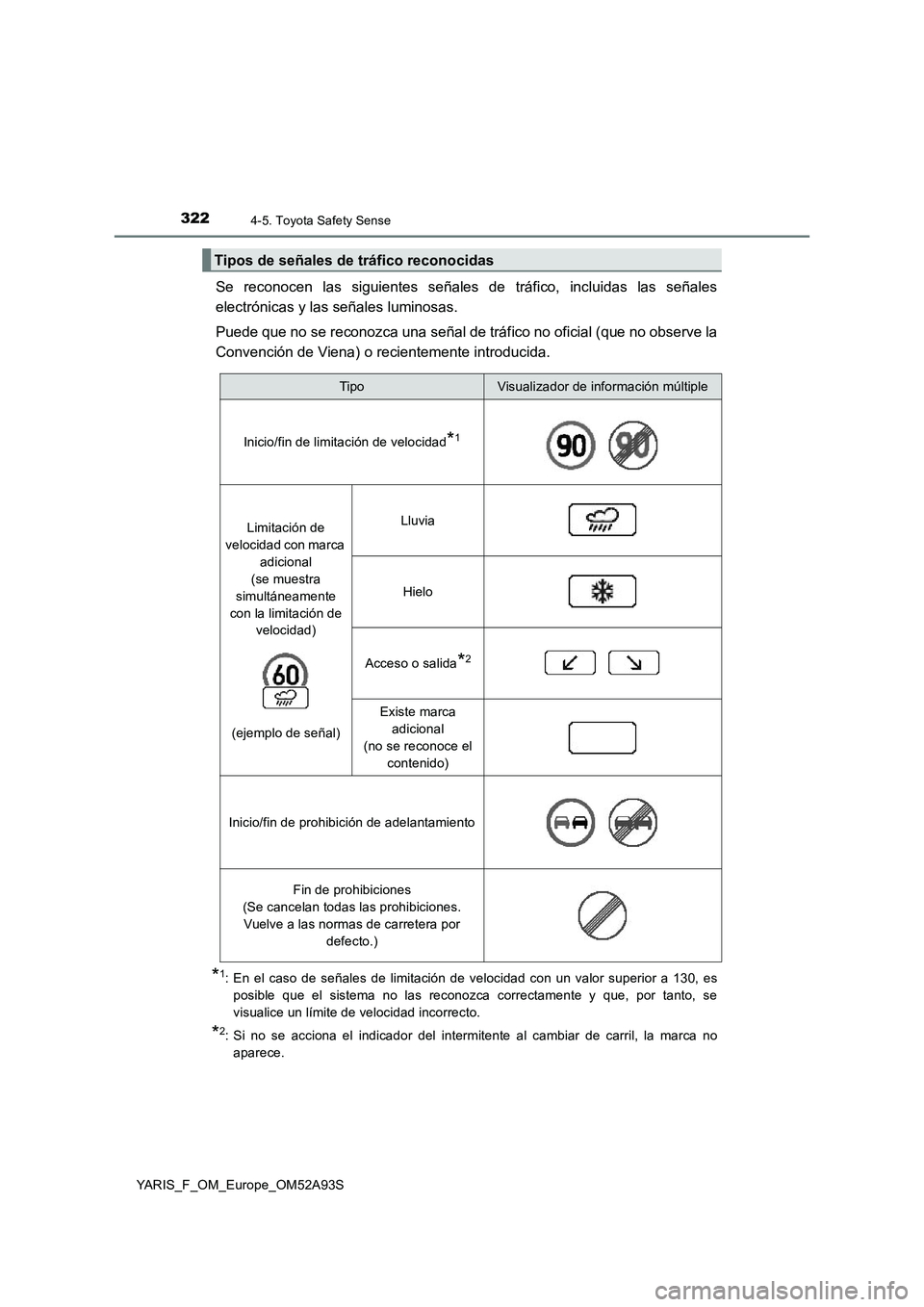

Page 322 of 696

3224-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A93S
Se reconocen las siguientes señales de tráfico, incluidas las señales
electrónicas y las señales luminosas.
Puede que no se reconozca una señal de tráfico no oficial (que no observe la
Convención de Viena) o recientemente introducida.
*1: En el caso de señales de limitación de velocidad con un valor superior a 130, es
posible que el sistema no las reconozca correctamente y que, por tanto, se
visualice un límite de velocidad incorrecto.
*2: Si no se acciona el indicador del intermitente al cambiar de carril, la marca no
aparece.
Tipos de señales de tráfico reconocidas
TipoVisualizador de información múltiple
Inicio/fin de limitación de velocidad*1
Limitación de
velocidad con marca
adicional
(se muestra
simultáneamente
con la limitación de
velocidad)
(ejemplo de señal)Lluvia
Hielo
Acceso o salida*2
Existe marca
adicional
(no se reconoce el
contenido)
Inicio/fin de prohibición de adelantamiento
Fin de prohibiciones
(Se cancelan todas las prohibiciones.
Vuelve a las normas de carretera por
defecto.)

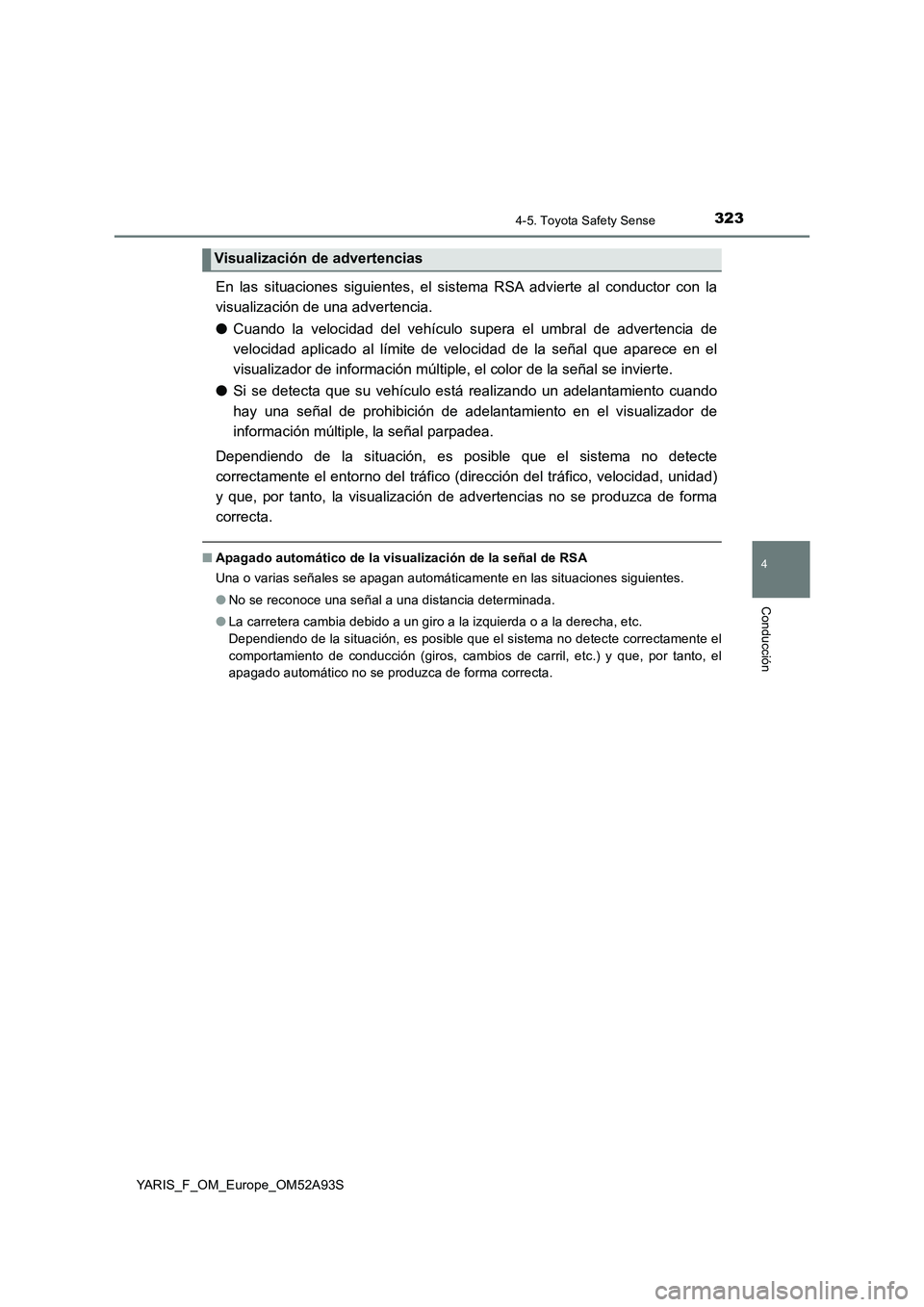

Page 323 of 696

3234-5. Toyota Safety Sense
4
Conducción
YARIS_F_OM_Europe_OM52A93S
En las situaciones siguientes, el sistema RSA advierte al conductor con la
visualización de una advertencia.
●Cuando la velocidad del vehículo supera el umbral de advertencia de
velocidad aplicado al límite de velocidad de la señal que aparece en el
visualizador de información múltiple, el color de la señal se invierte.
●Si se detecta que su vehículo está realizando un adelantamiento cuando
hay una señal de prohibición de adelantamiento en el visualizador de
información múltiple, la señal parpadea.
Dependiendo de la situación, es posible que el sistema no detecte
correctamente el entorno del tráfico (dirección del tráfico, velocidad, unidad)
y que, por tanto, la visualización de advertencias no se produzca de forma
correcta.
■Apagado automático de la visualización de la señal de RSA
Una o varias señales se apagan automáticamente en las situaciones siguientes.
●No se reconoce una señal a una distancia determinada.
●La carretera cambia debido a un giro a la izquierda o a la derecha, etc.
Dependiendo de la situación, es posible que el sistema no detecte correctamente el
comportamiento de conducción (giros, cambios de carril, etc.) y que, por tanto, el
apagado automático no se produzca de forma correcta.
Visualización de advertencias

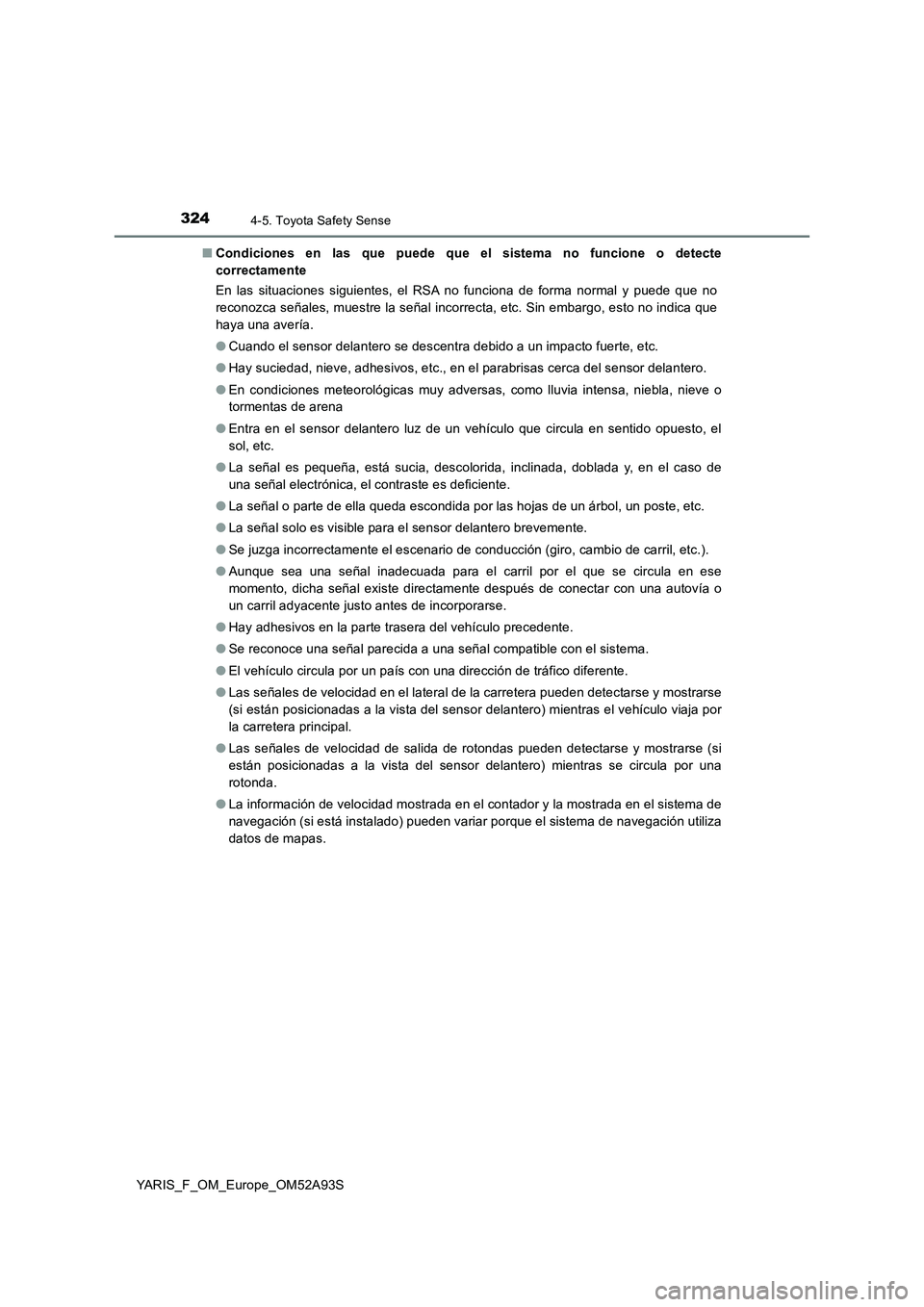

Page 324 of 696

3244-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A93S■Condiciones en las que puede que el sistema no funcione o detecte
correctamente
En las situaciones siguientes, el RSA no funciona de forma normal y puede que no
reconozca señales, muestre la señal incorrecta, etc. Sin embargo, esto no indica que
haya una avería.
●Cuando el sensor delantero se descentra debido a un impacto fuerte, etc.
●Hay suciedad, nieve, adhesivos, etc., en el parabrisas cerca del sensor delantero.
●En condiciones meteorológicas muy adversas, como lluvia intensa, niebla, nieve o
tormentas de arena
●Entra en el sensor delantero luz de un vehículo que circula en sentido opuesto, el
sol, etc.
●La señal es pequeña, está sucia, descolorida, inclinada, doblada y, en el caso de
una señal electrónica, el contraste es deficiente.
●La señal o parte de ella queda escondida por las hojas de un árbol, un poste, etc.
●La señal solo es visible para el sensor delantero brevemente.
●Se juzga incorrectamente el escenario de conducción (giro, cambio de carril, etc.).
●Aunque sea una señal inadecuada para el carril por el que se circula en ese
momento, dicha señal existe directamente después de conectar con una autovía o
un carril adyacente justo antes de incorporarse.
●Hay adhesivos en la parte trasera del vehículo precedente.
●Se reconoce una señal parecida a una señal compatible con el sistema.
●El vehículo circula por un país con una dirección de tráfico diferente.
●Las señales de velocidad en el lateral de la carretera pueden detectarse y mostrarse
(si están posicionadas a la vista del sensor delantero) mientras el vehículo viaja por
la carretera principal.
●Las señales de velocidad de salida de rotondas pueden detectarse y mostrarse (si
están posicionadas a la vista del sensor delantero) mientras se circula por una
rotonda.
●La información de velocidad mostrada en el contador y la mostrada en el sistema de
navegación (si está instalado) pueden variar porque el sistema de navegación utiliza
datos de mapas.
Page 325 of 696

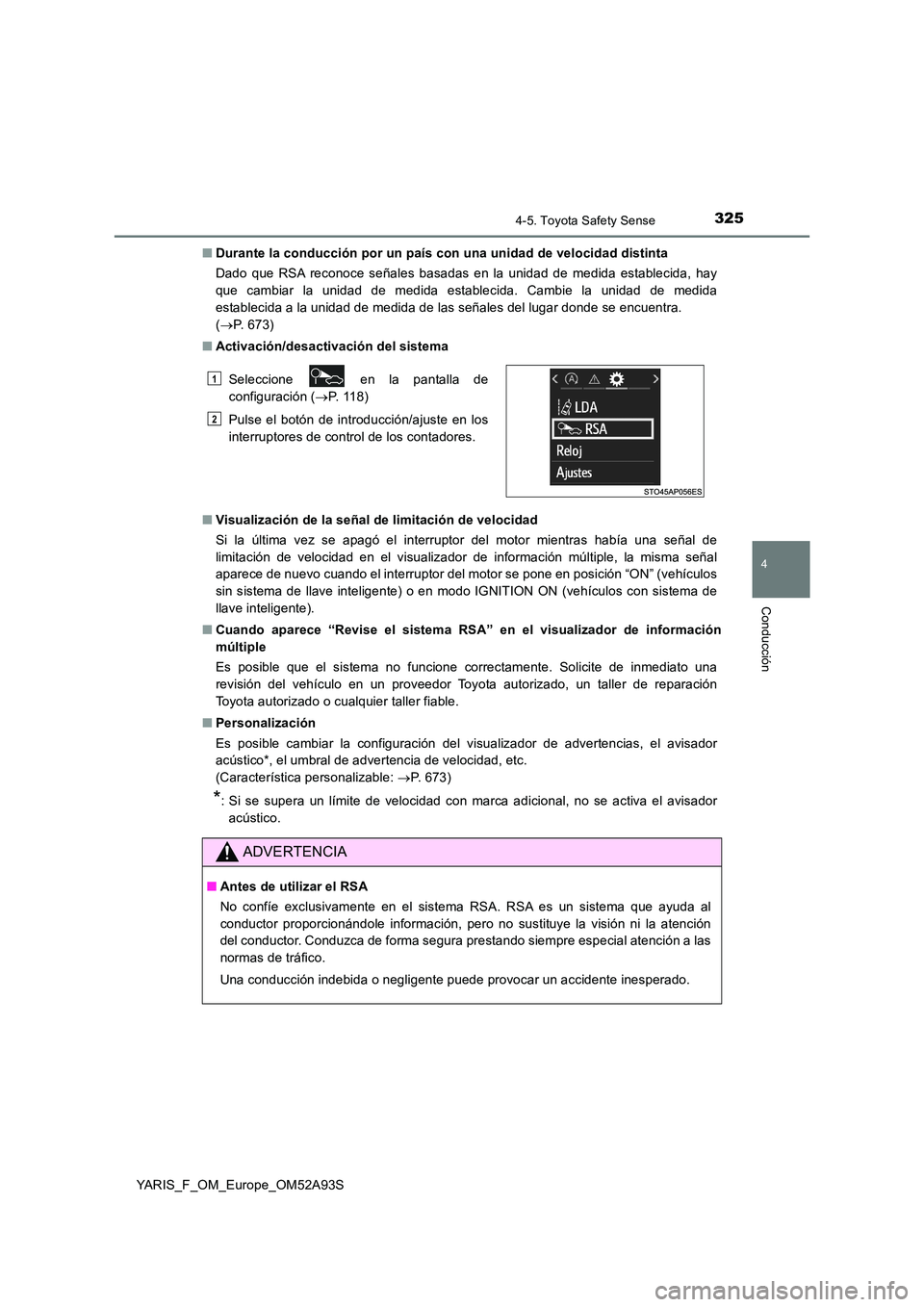

3254-5. Toyota Safety Sense
4
Conducción
YARIS_F_OM_Europe_OM52A93S
■ Durante la conducción por un país con una unidad de velocidad distinta
Dado que RSA reconoce señales basadas en la unidad de medida establecida, hay
que cambiar la unidad de medida establecida. Cambie la unidad de medida
establecida a la unidad de medida de las señales del lugar donde se encuentra.
( P. 6 7 3 )
■ Activación/desactivación del sistema
■ Visualización de la señal de limitación de velocidad
Si la última vez se apagó el interruptor del motor mientras había una señal de
limitación de velocidad en el visualizador de información múltiple, la misma señal
aparece de nuevo cuando el interruptor del motor se pone en posición “ON” (vehículos
sin sistema de llave inteligente) o en modo IGNITION ON (vehículos con sistema de
llave inteligente).
■ Cuando aparece “Revise el sistema RSA” en el visualizador de información
múltiple
Es posible que el sistema no funcione correctamente. Solicite de inmediato una
revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
■ Personalización
Es posible cambiar la configuración del visualizador de advertencias, el avisador
acústico*, el umbral de advertencia de velocidad, etc.
(Característica personalizable: P. 673)
*: Si se supera un límite de velocidad con marca adicional, no se activa el avisador
acústico.
Seleccione en la pantalla de
configuración ( P. 1 1 8 )
Pulse el botón de introducción/ajuste en los
interruptores de control de los contadores.
ADVERTENCIA
■ Antes de utilizar el RSA
No confíe exclusivamente en el sistema RSA. RSA es un sistema que ayuda al
conductor proporcionándole información, pero no sustituye la visión ni la atención
del conductor. Conduzca de forma segura prestando siempre especial atención a las
normas de tráfico.
Una conducción indebida o negligente puede provocar un accidente inesperado.
1
2

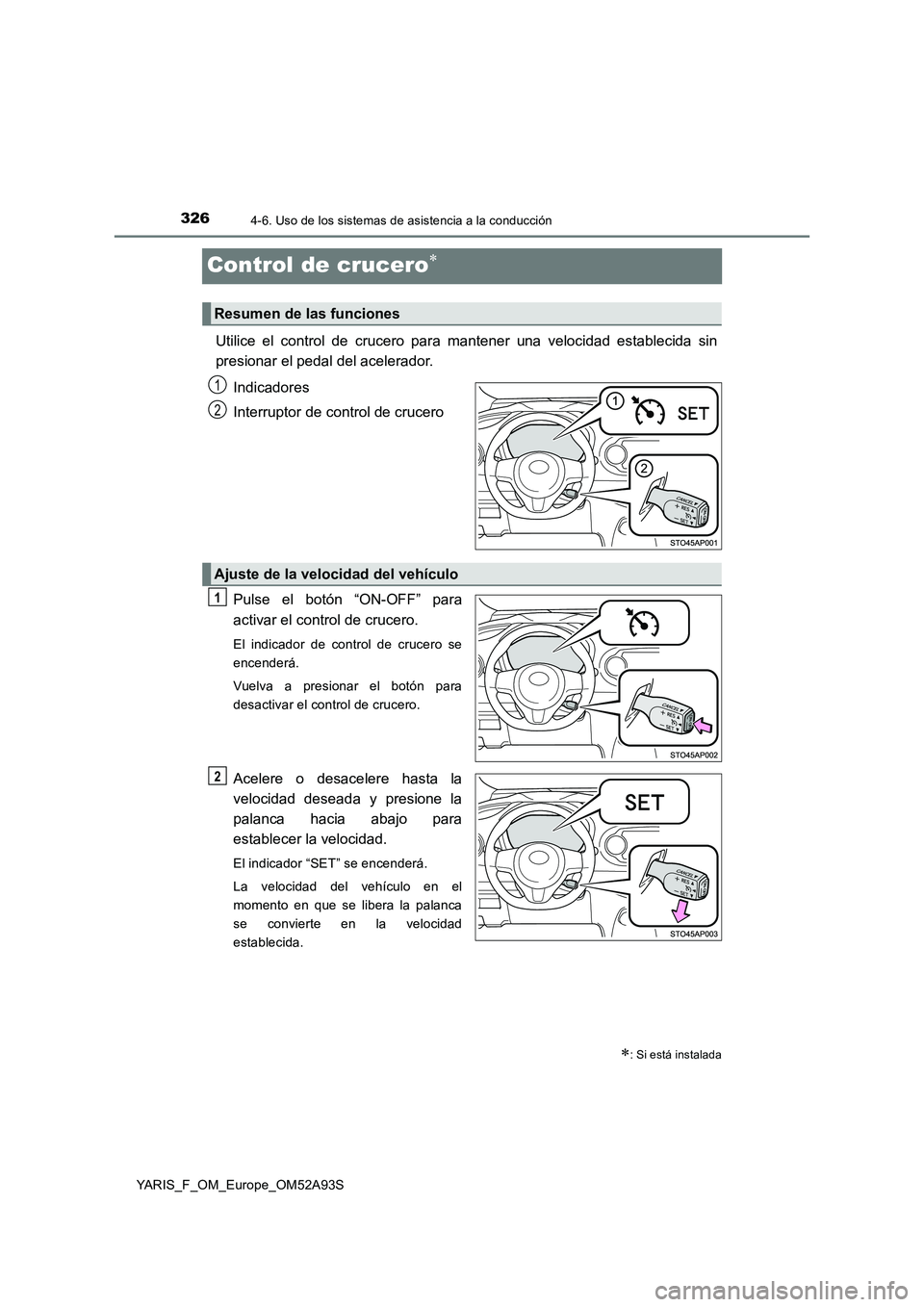

Page 326 of 696

3264-6. Uso de los sistemas de asistencia a la conducción
YARIS_F_OM_Europe_OM52A93S
Control de crucero
Utilice el control de crucero para mantener una velocidad establecida sin
presionar el pedal del acelerador.
Indicadores
Interruptor de control de crucero
Pulse el botón “ON-OFF” para
activar el control de crucero.
El indicador de control de crucero se
encenderá.
Vuelva a presionar el botón para
desactivar el control de crucero.
Acelere o desacelere hasta la
velocidad deseada y presione la
palanca hacia abajo para
establecer la velocidad.
El indicador “SET” se encenderá.
La velocidad del vehículo en el
momento en que se libera la palanca
se convierte en la velocidad
establecida.
: Si está instalada
Resumen de las funciones
1
2
Ajuste de la velocidad del vehículo
1
2

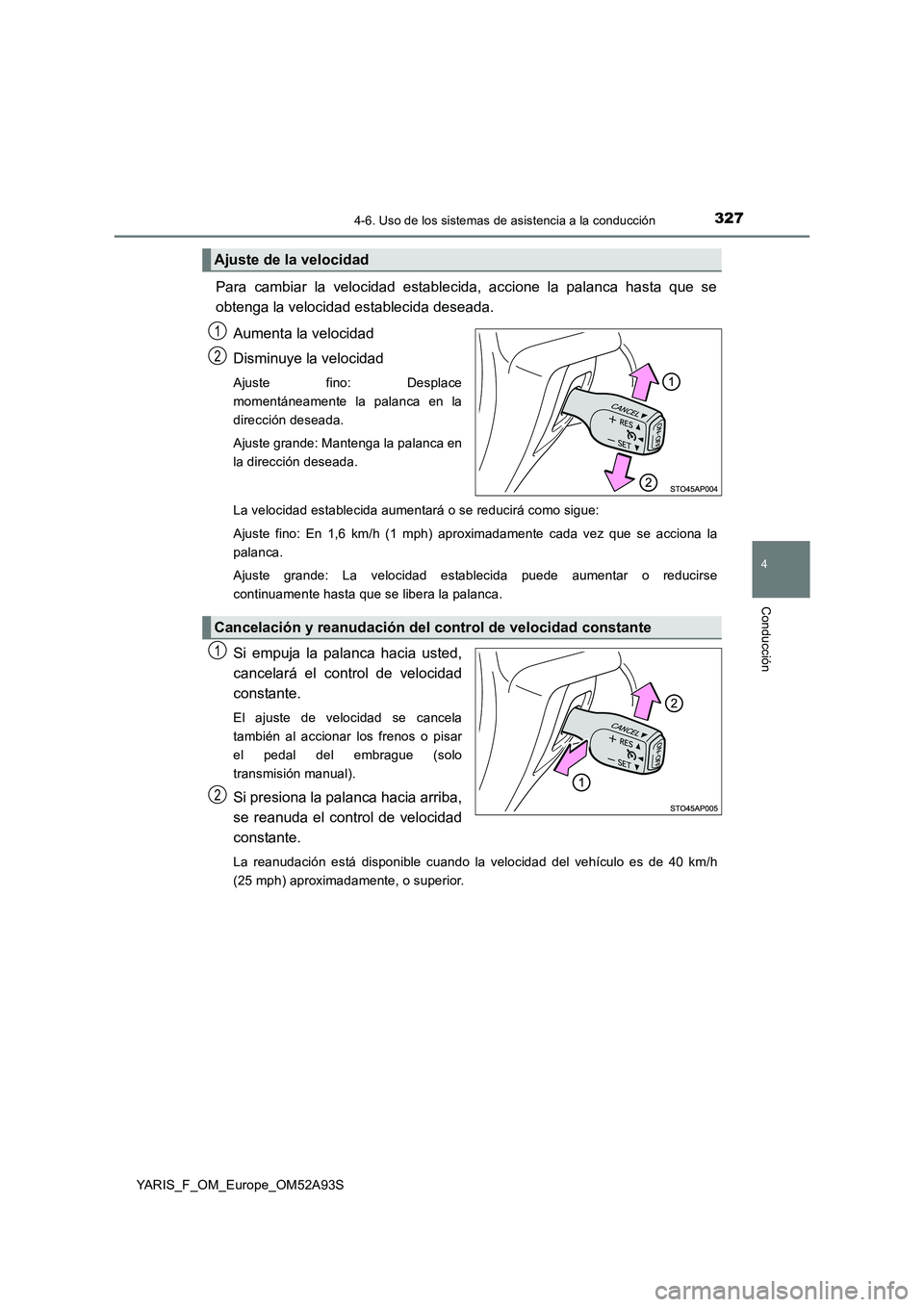

Page 327 of 696

3274-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
YARIS_F_OM_Europe_OM52A93S
Para cambiar la velocidad establecida, accione la palanca hasta que se
obtenga la velocidad establecida deseada.
Aumenta la velocidad
Disminuye la velocidad
Ajuste fino: Desplace
momentáneamente la palanca en la
dirección deseada.
Ajuste grande: Mantenga la palanca en
la dirección deseada.
La velocidad establecida aumentará o se reducirá como sigue:
Ajuste fino: En 1,6 km/h (1 mph) aproximadamente cada vez que se acciona la
palanca.
Ajuste grande: La velocidad establecida puede aumentar o reducirse
continuamente hasta que se libera la palanca.
Si empuja la palanca hacia usted,
cancelará el control de velocidad
constante.
El ajuste de velocidad se cancela
también al accionar los frenos o pisar
el pedal del embrague (solo
transmisión manual).
Si presiona la palanca hacia arriba,
se reanuda el control de velocidad
constante.
La reanudación está disponible cuando la velocidad del vehículo es de 40 km/h
(25 mph) aproximadamente, o superior.
Ajuste de la velocidad
1
2
Cancelación y reanudación del control de velocidad constante
1
2

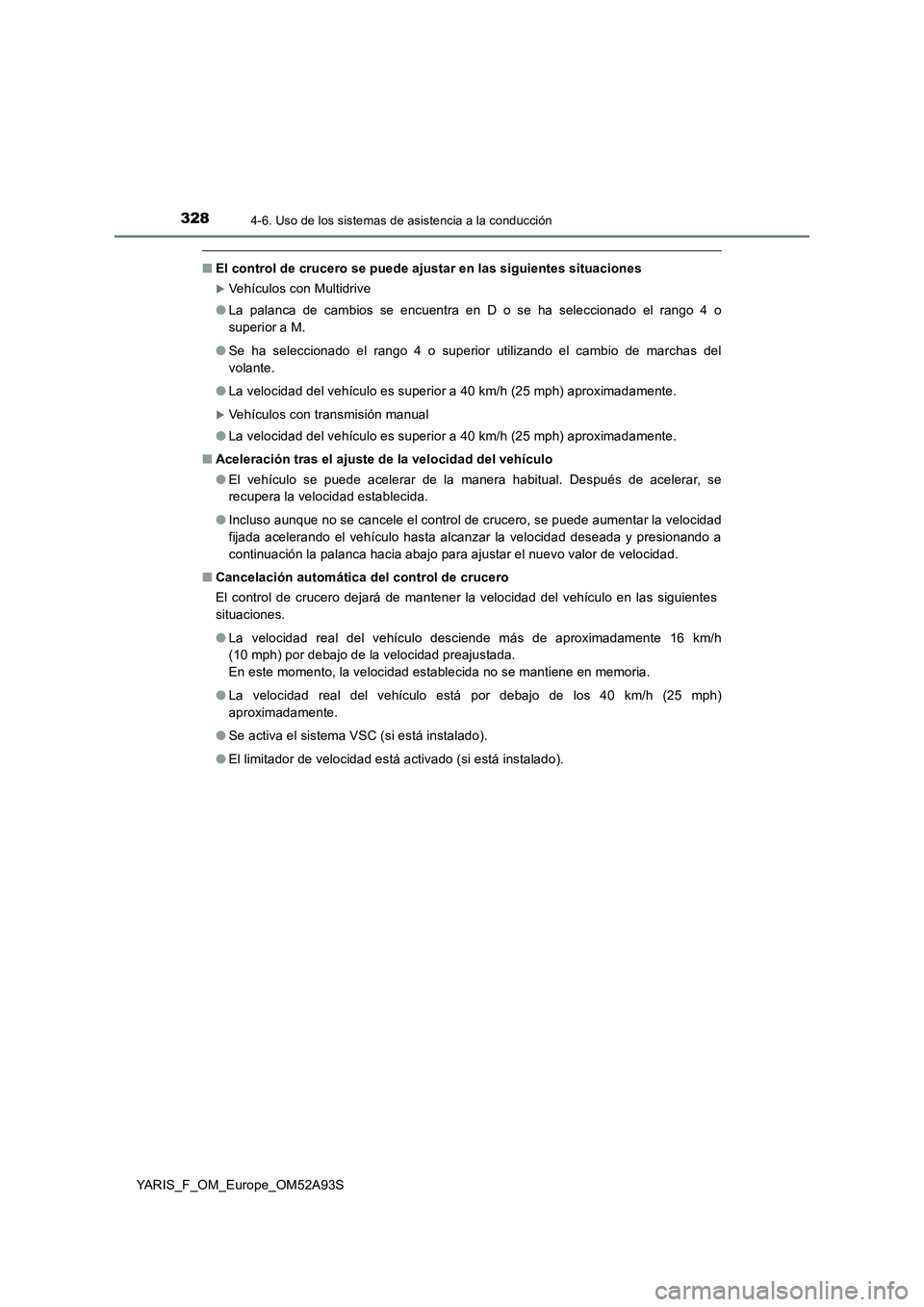

Page 328 of 696

3284-6. Uso de los sistemas de asistencia a la conducción
YARIS_F_OM_Europe_OM52A93S
■El control de crucero se puede ajustar en las siguientes situaciones
Vehículos con Multidrive
●La palanca de cambios se encuentra en D o se ha seleccionado el rango 4 o
superior a M.
●Se ha seleccionado el rango 4 o superior utilizando el cambio de marchas del
volante.
●La velocidad del vehículo es superior a 40 km/h (25 mph) aproximadamente.
Vehículos con transmisión manual
●La velocidad del vehículo es superior a 40 km/h (25 mph) aproximadamente.
■Aceleración tras el ajuste de la velocidad del vehículo
●El vehículo se puede acelerar de la manera habitual. Después de acelerar, se
recupera la velocidad establecida.
●Incluso aunque no se cancele el control de crucero, se puede aumentar la velocidad
fijada acelerando el vehículo hasta alcanzar la velocidad deseada y presionando a
continuación la palanca hacia abajo para ajustar el nuevo valor de velocidad.
■Cancelación automática del control de crucero
El control de crucero dejará de mantener la velocidad del vehículo en las siguientes
situaciones.
●La velocidad real del vehículo desciende más de aproximadamente 16 km/h
(10 mph) por debajo de la velocidad preajustada.
En este momento, la velocidad establecida no se mantiene en memoria.
●La velocidad real del vehículo está por debajo de los 40 km/h (25 mph)
aproximadamente.
●Se activa el sistema VSC (si está instalado).
●El limitador de velocidad está activado (si está instalado).

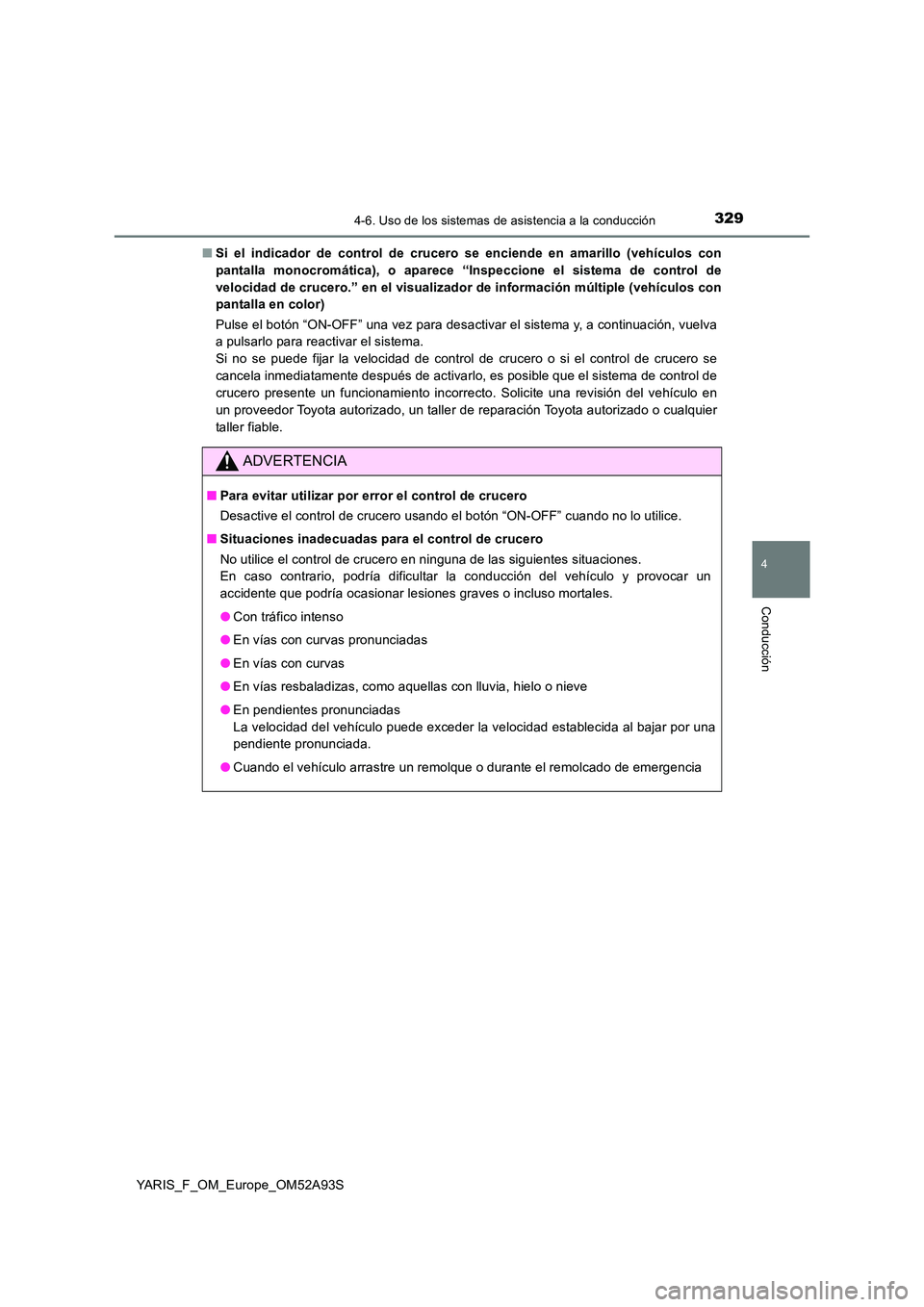

Page 329 of 696

3294-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
YARIS_F_OM_Europe_OM52A93S
■ Si el indicador de control de crucero se enciende en amarillo (vehículos con
pantalla monocromática), o aparece “Inspeccione el sistema de control de
velocidad de crucero.” en el visualizador de información múltiple (vehículos con
pantalla en color)
Pulse el botón “ON-OFF” una vez para desactivar el sistema y, a continuación, vuelva
a pulsarlo para reactivar el sistema.
Si no se puede fijar la velocidad de control de crucero o si el control de crucero se
cancela inmediatamente después de activarlo, es posible que el sistema de control de
crucero presente un funcionamiento incorrecto. Solicite una revisión del vehículo en
un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.
ADVERTENCIA
■ Para evitar utilizar por error el control de crucero
Desactive el control de crucero usando el botón “ON-OFF” cuando no lo utilice.
■ Situaciones inadecuadas para el control de crucero
No utilice el control de crucero en ninguna de las siguientes situaciones.
En caso contrario, podría dificultar la conducción del vehículo y provocar un
accidente que podría ocasionar lesiones graves o incluso mortales.
● Con tráfico intenso
● En vías con curvas pronunciadas
● En vías con curvas
● En vías resbaladizas, como aquellas con lluvia, hielo o nieve
● En pendientes pronunciadas
La velocidad del vehículo puede exceder la velocidad establecida al bajar por una
pendiente pronunciada.
● Cuando el vehículo arrastre un remolque o durante el remolcado de emergencia
Page 330 of 696

3304-6. Uso de los sistemas de asistencia a la conducción
YARIS_F_OM_Europe_OM52A93S

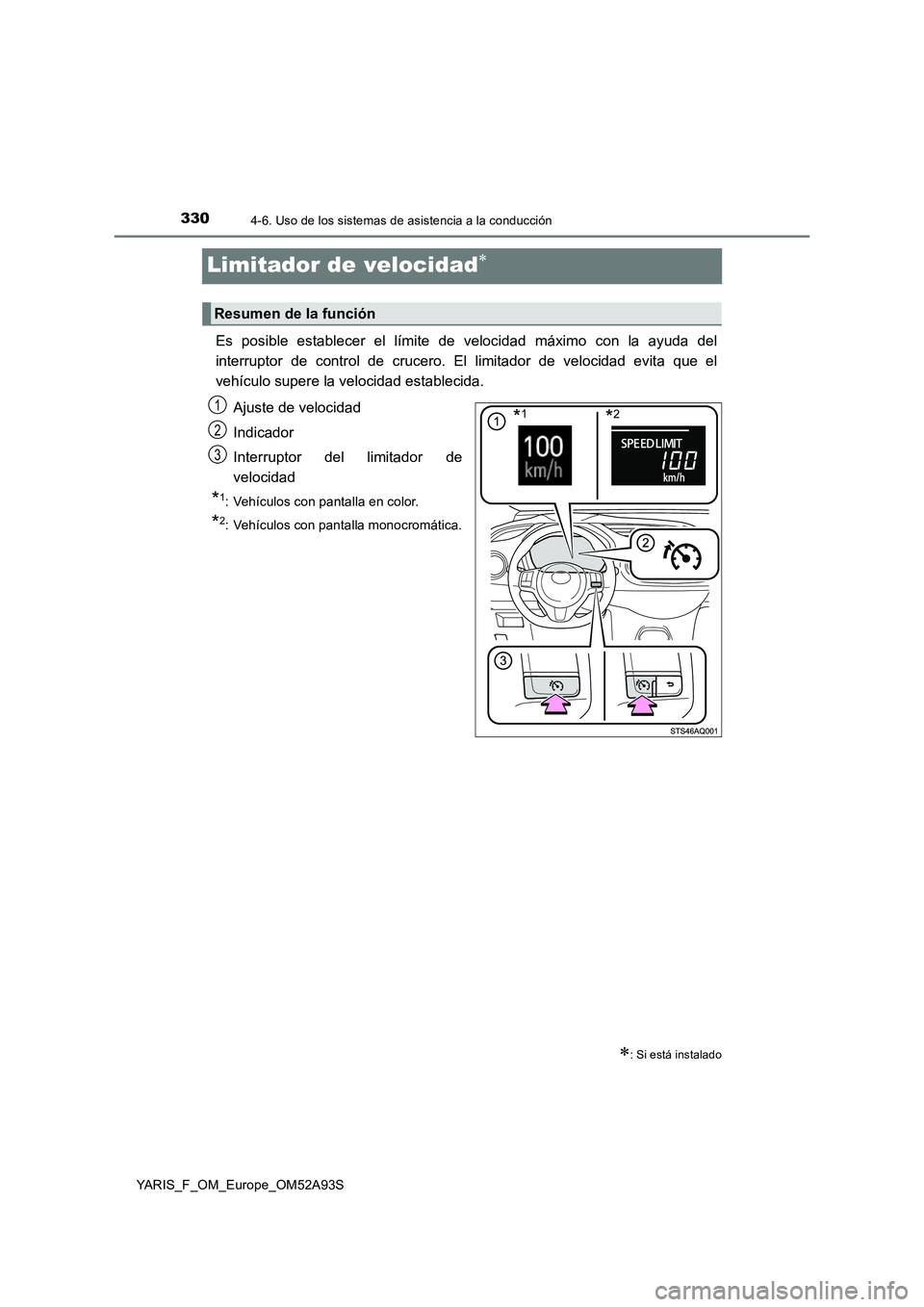

Limitador de velocidad
Es posible establecer el límite de velocidad máximo con la ayuda del
interruptor de control de crucero. El limitador de velocidad evita que el
vehículo supere la velocidad establecida.
Ajuste de velocidad
Indicador
Interruptor del limitador de
velocidad
*1: Vehículos con pantalla en color.
*2: Vehículos con pantalla monocromática.
Resumen de la función
: Si está instalado
*1*21
2
13
