TOYOTA YARIS 2022 Brugsanvisning (in Danish)

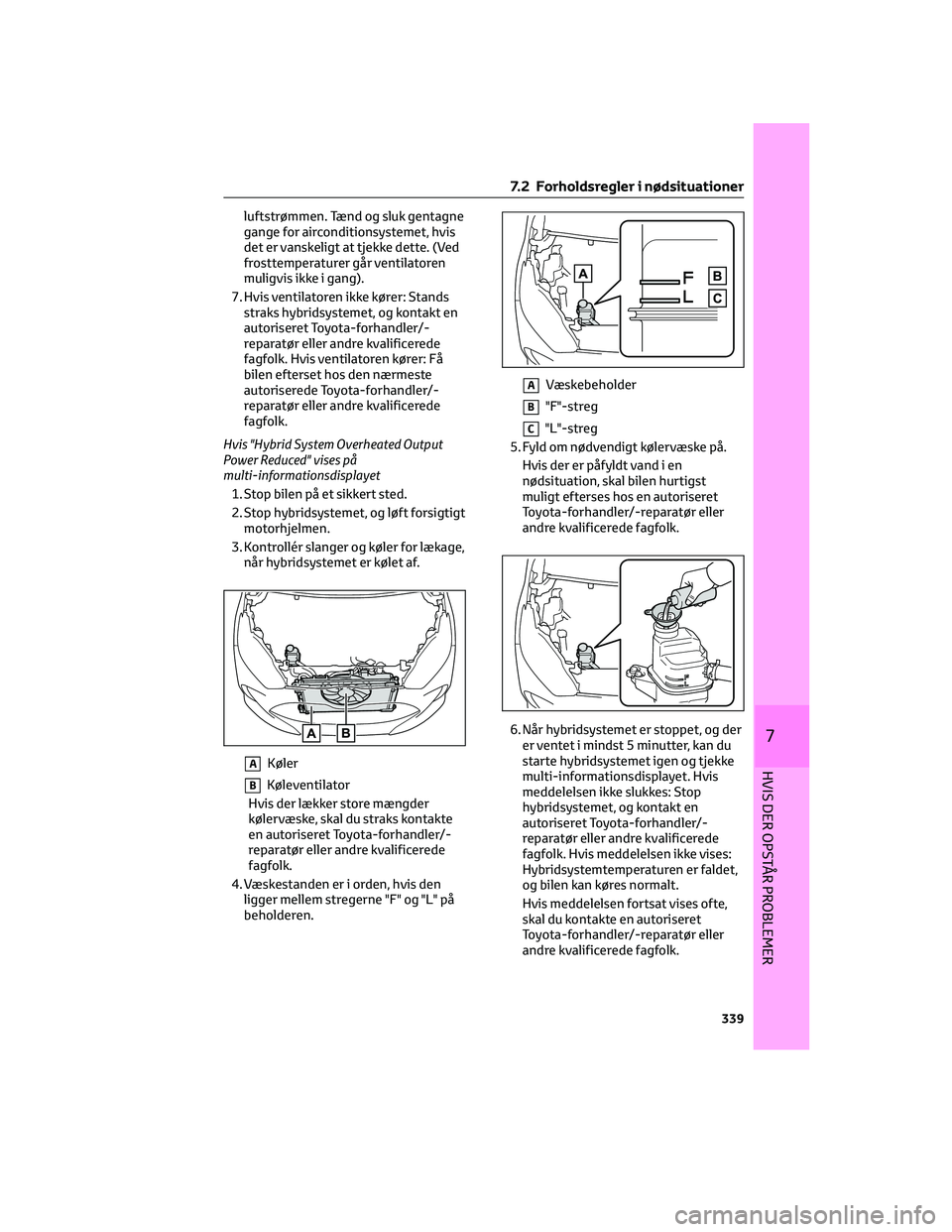

luftstrømmen. Tænd og sluk gentagne
gange for airconditionsystemet, hvis
det er vanskeligt at tjekke dette. (Ved
frosttemperaturer går ventilatoren
muligvis ikke i gang).
7. Hvis ventilatoren ikke kører: Stands
straks hybridsystemet, og kontakt en
autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede
fagfolk. Hvis ventilatoren kører: Få
bilen efterset hos den nærmeste
autoriserede Toyota-forhandler/-
reparatør eller andre kvalificerede
fagfolk.
Hvis "Hybrid System Overheated Output
Power Reduced" vises på
multi-informationsdisplayet
1. Stop bilen på et sikkert sted.
2. Stop hybridsystemet, og løft forsigtigt
motorhjelmen.
3. Kontrollér slanger og køler for lækage,
når hybridsystemet er kølet af.
AKøler
BKøleventilator
Hvis der lækker store mængder
kølervæske, skal du straks kontakte
en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede
fagfolk.
4. Væskestanden er i orden, hvis den
ligger mellem stregerne "F" og "L" på
beholderen.
AVæskebeholder
B"F"-streg
C"L"-streg
5. Fyld om nødvendigt kølervæske på.
Hvis der er påfyldt vand i en
nødsituation, skal bilen hurtigst
muligt efterses hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
6. Når hybridsystemet er stoppet, og der
er ventet i mindst 5 minutter, kan du
starte hybridsystemet igen og tjekke
multi-informationsdisplayet. Hvis
meddelelsen ikke slukkes: Stop
hybridsystemet, og kontakt en
autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede
fagfolk. Hvis meddelelsen ikke vises:
Hybridsystemtemperaturen er faldet,
og bilen kan køres normalt.
Hvis meddelelsen fortsat vises ofte,
skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
7.2 Forholdsregler i nødsituationer
339
7
HVIS DER OPSTÅR PROBLEMER

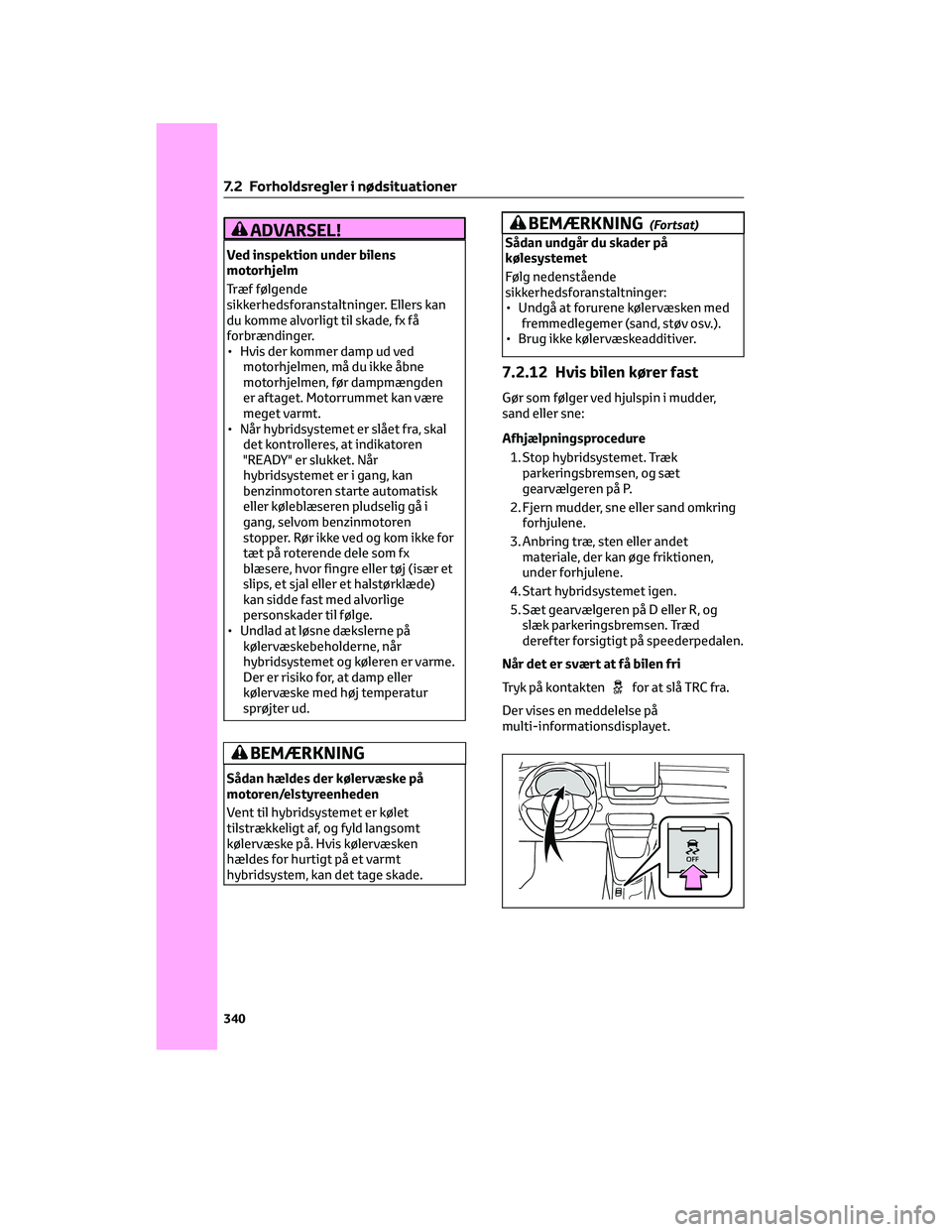

ADVARSEL!
Ved inspektion under bilens
motorhjelm
Træf følgende
sikkerhedsforanstaltninger. Ellers kan
du komme alvorligt til skade, fx få
forbrændinger.
• Hvis der kommer damp ud ved
motorhjelmen, må du ikke åbne
motorhjelmen, før dampmængden
er aftaget. Motorrummet kan være
meget varmt.
• Når hybridsystemet er slået fra, skal
det kontrolleres, at indikatoren
"READY" er slukket. Når
hybridsystemet er i gang, kan
benzinmotoren starte automatisk
eller køleblæseren pludselig gå i
gang, selvom benzinmotoren
stopper. Rør ikke ved og kom ikke for
tæt på roterende dele som fx
blæsere, hvor fingre eller tøj (især et
slips, et sjal eller et halstørklæde)
kan sidde fast med alvorlige
personskader til følge.
• Undlad at løsne dækslerne på
kølervæskebeholderne, når
hybridsystemet og køleren er varme.
Der er risiko for, at damp eller
kølervæske med høj temperatur
sprøjter ud.
BEMÆRKNING
Sådan hældes der kølervæske på
motoren/elstyreenheden
Vent til hybridsystemet er kølet
tilstrækkeligt af, og fyld langsomt
kølervæske på. Hvis kølervæsken
hældes for hurtigt på et varmt
hybridsystem, kan det tage skade.
BEMÆRKNING(Fortsat)
Sådan undgår du skader på
kølesystemet
Følg nedenstående
sikkerhedsforanstaltninger:
• Undgå at forurene kølervæsken med
fremmedlegemer (sand, støv osv.).
• Brug ikke kølervæskeadditiver.
7.2.12 Hvis bilen kører fast
Gør som følger ved hjulspin i mudder,
sand eller sne:
Afhjælpningsprocedure
1. Stop hybridsystemet. Træk
parkeringsbremsen, og sæt
gearvælgeren på P.
2. Fjern mudder, sne eller sand omkring
forhjulene.
3. Anbring træ, sten eller andet
materiale, der kan øge friktionen,
under forhjulene.
4. Start hybridsystemet igen.
5. Sæt gearvælgeren på D eller R, og
slæk parkeringsbremsen. Træd
derefter forsigtigt på speederpedalen.
Når det er svært at få bilen fri
Tryk på kontakten
for at slå TRC fra.
Der vises en meddelelse på
multi-informationsdisplayet.
7.2 Forholdsregler i nødsituationer
340

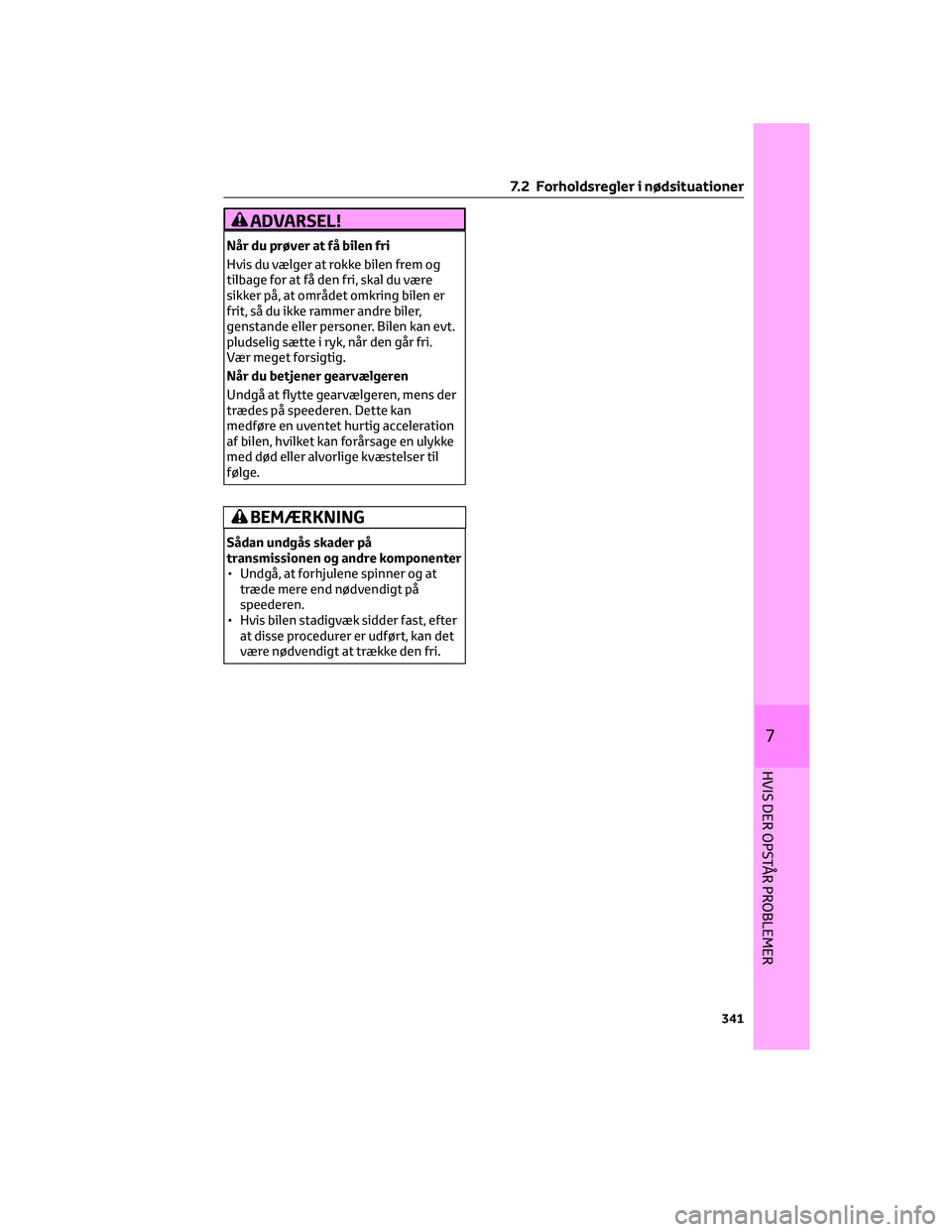

ADVARSEL!
Når du prøver at få bilen fri
Hvis du vælger at rokke bilen frem og
tilbage for at få den fri, skal du være
sikker på, at området omkring bilen er
frit, så du ikke rammer andre biler,
genstande eller personer. Bilen kan evt.
pludselig sætte i ryk, når den går fri.
Vær meget forsigtig.
Når du betjener gearvælgeren
Undgå at flytte gearvælgeren, mens der
trædes på speederen. Dette kan
medføre en uventet hurtig acceleration
af bilen, hvilket kan forårsage en ulykke
med død eller alvorlige kvæstelser til
følge.
BEMÆRKNING
Sådan undgås skader på
transmissionen og andre komponenter
• Undgå, at forhjulene spinner og at
træde mere end nødvendigt på
speederen.
• Hvis bilen stadigvæk sidder fast, efter
at disse procedurer er udført, kan det
være nødvendigt at trække den fri.
7.2 Forholdsregler i nødsituationer
341
7
HVIS DER OPSTÅR PROBLEMER

7.2 Forholdsregler i nødsituationer
342

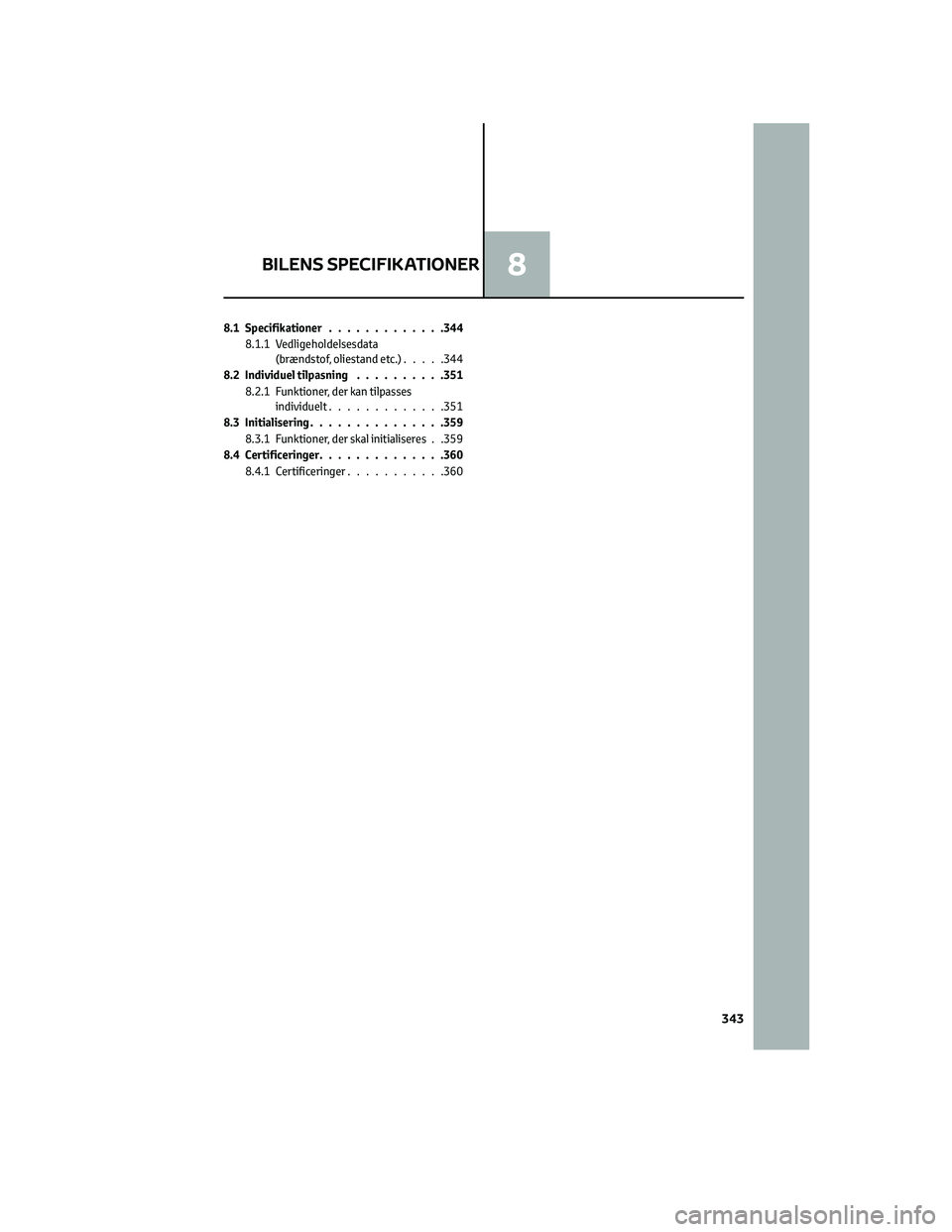

8.1 Specifikationer.............344
8.1.1 Vedligeholdelsesdata
(brændstof, oliestand etc.).....344
8.2 Individuel tilpasning..........351
8.2.1 Funktioner, der kan tilpasses
individuelt.............351
8.3 Initialisering...............359
8.3.1 Funktioner, der skal initialiseres . .359
8.4 Certificeringer..............360
8.4.1 Certificeringer...........360
BILENS SPECIFIKATIONER8
343

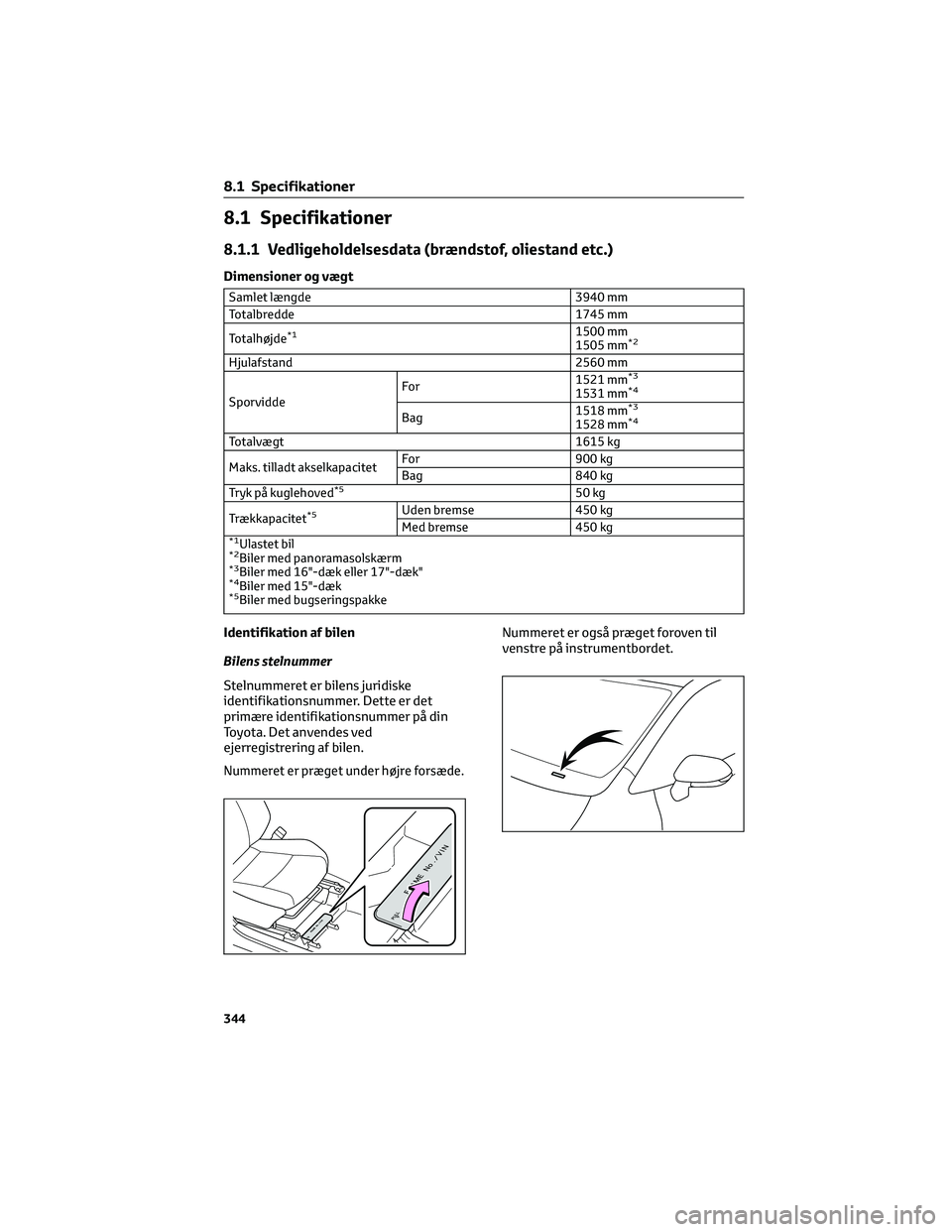

8.1 Specifikationer
8.1.1 Vedligeholdelsesdata (brændstof, oliestand etc.)
Dimensioner og vægt
Samlet længde 3940 mm
Totalbredde 1745 mm
Totalhøjde
*11500 mm
1505 mm*2
Hjulafstand 2560 mm
SporviddeFo r1521 mm*3
1531 mm*4
Bag1518 mm*3
1528 mm*4
Totalvægt 1615 kg
Maks. tilladt akselkapacitetFor 900 kg
Bag 840 kg
Tryk på kuglehoved
*550 kg
Trækkapacitet
*5Uden bremse 450 kg
Med bremse 450 kg
*1Ulastet bil*2Biler med panoramasolskærm*3Biler med 16"-dæk eller 17"-dæk"*4Biler med 15"-dæk*5Biler med bugseringspakke
Identifikation af bilen
Bilens stelnummer
Stelnummeret er bilens juridiske
identifikationsnummer. Dette er det
primære identifikationsnummer på din
Toyota. Det anvendes ved
ejerregistrering af bilen.
Nummeret er præget under højre forsæde.
Nummeret er også præget foroven til
venstre på instrumentbordet.
8.1 Specifikationer
344

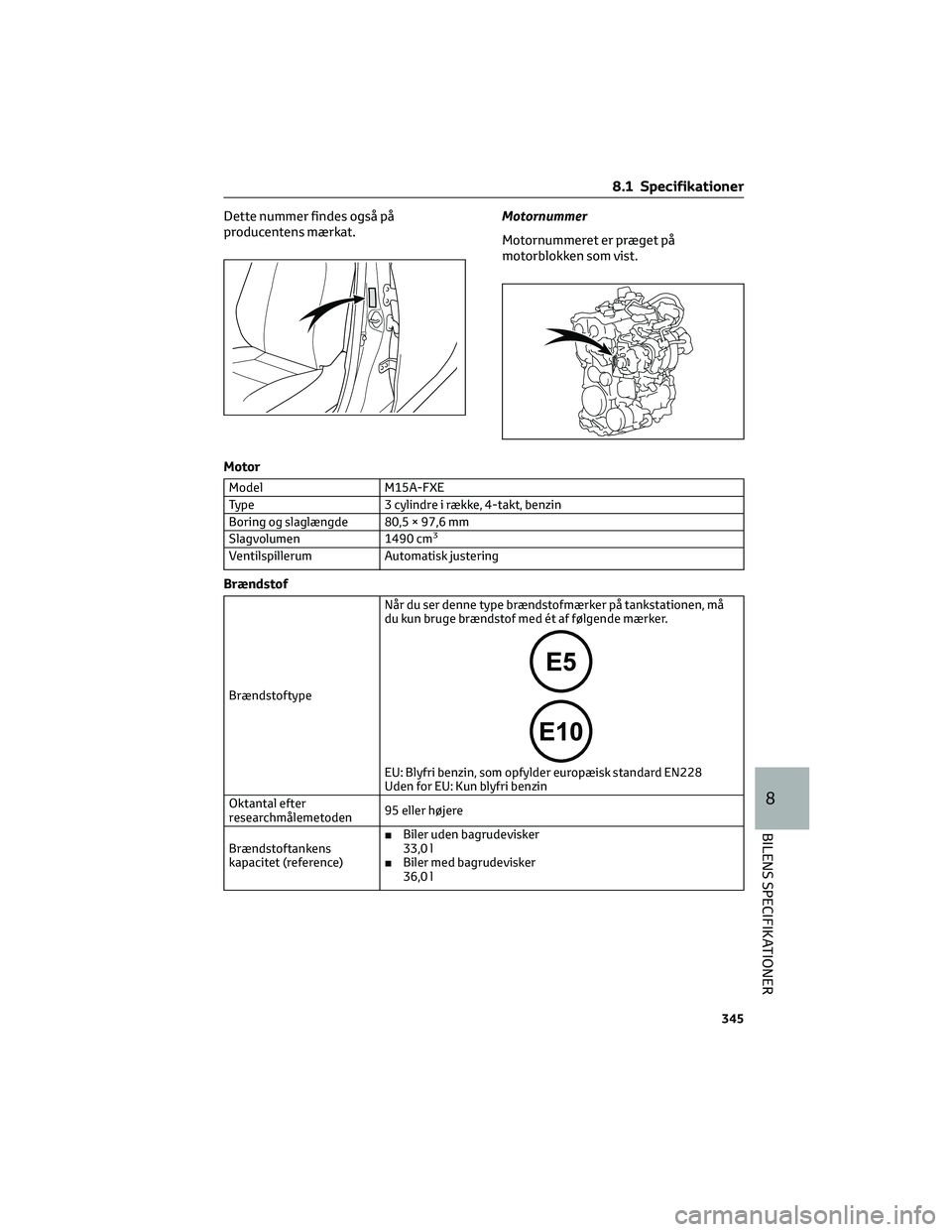

Dette nummer findes også på
producentens mærkat.Motornummer
Motornummeret er præget på
motorblokken som vist.
Motor
Model M15A-FXE
Type 3 cylindre i række, 4-takt, benzin
Boring og slaglængde 80,5 × 97,6 mm
Slagvolumen 1490 cm
3
Ventilspillerum Automatisk justering
Brændstof
BrændstoftypeNår du ser denne type brændstofmærker på tankstationen, må
du kun bruge brændstof med ét af følgende mærker.
EU: Blyfri benzin, som opfylder europæisk standard EN228
Uden for EU: Kun blyfri benzin
Oktantal efter
researchmålemetoden95 eller højere
Brændstoftankens
kapacitet (reference)■Biler uden bagrudevisker
33,0 l
■Biler med bagrudevisker
36,0 l
8.1 Specifikationer
345
8
BILENS SPECIFIKATIONER

Elmotor (traktionsmotor)
Type Permanentmagnetmotor
Maks. effekt 59 kW
Maksimalt moment 141 N)m (14,4 kgf )m,)
Hybridbatteri (traktionsbatteri)
Type Lithium-ion batteri
Spænding 3,7 V/celle
Kapacitet 4,3 Ah
Antal 48 celler
Nominel spænding 177,6 V
Smøresystem
Oliemængde (aftapning og påfyldning –
(reference
*))
Med filter 3,6 l
Uden filter 3,3 l
*Motoroliemængden er en reference-
mængde, der anvendes ved skift af
motorolie. Varm motoren op, og slå hybrid-
systemet fra. Vent mere end 5 minutter og
kontrollér oliestanden med målepinden.
Valg af motorolie
Benzinmotor –
Din Toyota bruger "Toyota Genuine Motor
Oil". Toyota anbefaler, at der anvendes
godkendt "Toyota Genuine Motor Oil". Du
kan dog også anvende anden motorolie af
tilsvarende høj kvalitet.
Oliekvalitet:
0W-8: JASO GLV-1
0W-16:
API-klasse SN PLUS "Resource-
Conserving", SN PLUS "Resource-
Conserving" eller SP "Resource-
Conserving", eller ILSAC GF-6B
multigrade-motorolie
0W-20 og 5W-30:
API-klasse SM "Energy-Conserving", SN
"Resource-Conserving", SN PLUS
"Resource-Conserving" eller SP
"Resource-Conserving", eller ILSAC
GF-6A multigrade-motorolieAnbefalet viskositet (SAE):
AForetrukket
BForventet temperaturområde før
næste olieskift
SAE 0W-8 er påfyldt på fabrikken, og er
det bedste valg til bilen, da det giver god
brændstoføkonomi og pålidelig start i
koldt vejr. Hvis SAE 0W-8-olie ikke er til
rådighed, kan SAE 0W-16- eller SAE
0W-20-olie anvendes. Dog skal olien
udskiftes med SAE 0W-8 ved næste
olieskift.
Oliens viskositet (0W-8 forklares her som
et eksempel):
• 0W i 0W-8 angiver de egenskaber i
olien, der muliggør koldstart. Olier
med en lav talværdi foran W'et gør det
lettere at starte motoren i koldt vejr.
8.1 Specifikationer
346

• 8 i 0W-8 angiver oliens
viskositetskarakter, når olien er varm.
En olie med højere viskositet (en
højere værdi) kan være mere velegnet,
hvis bilen køres med høje hastigheder
eller under ekstrem belastning.
Sådan læses etiketterne på oliedunken:
Nogle oliebeholdere er forsynet med det
ene eller begge API-registrerede
mærker, så du lettere kan finde den olie,
du bør bruge.AJASO GLV-1-mærke
BAPI-servicesymbol
Øverste del: "API SERVICE SP" henviser til
oliekvaliteten iht. American Petroleum
Institute (API).
Midterste del: "SAE 0W-16" henviser til
SAE-viskositetsklassen.
Nederste del: "Resource-Conserving"
betyder, at olien har
brændstofbesparende og miljøvenlige
egenskaber.
CILSAC-certificeringsmærke
ILSAC-certificeringsmærket
(International Lubricant Specification
Advisory Committee) findes på forsiden
af beholderen.
Kølesystem
Påfyldningsmængde
(reference)Benzinmotor■Højrestyrede biler
5,11 l
■Venstrestyrede biler
5,09 l
Elstyreenhed 1,3 l
KølervæsketypeBrug én af nedenstående typer:
■"Toyota Super Long Life Coolant"
■En lignende højkvalitets etylenglykol-
baseret kølervæske uden silikat, amin,
nitrit eller borat med langtidsvirkende
organisk syreteknologi
Brug ikke udelukkende almindeligt vand.
8.1 Specifikationer
347
8
BILENS SPECIFIKATIONER

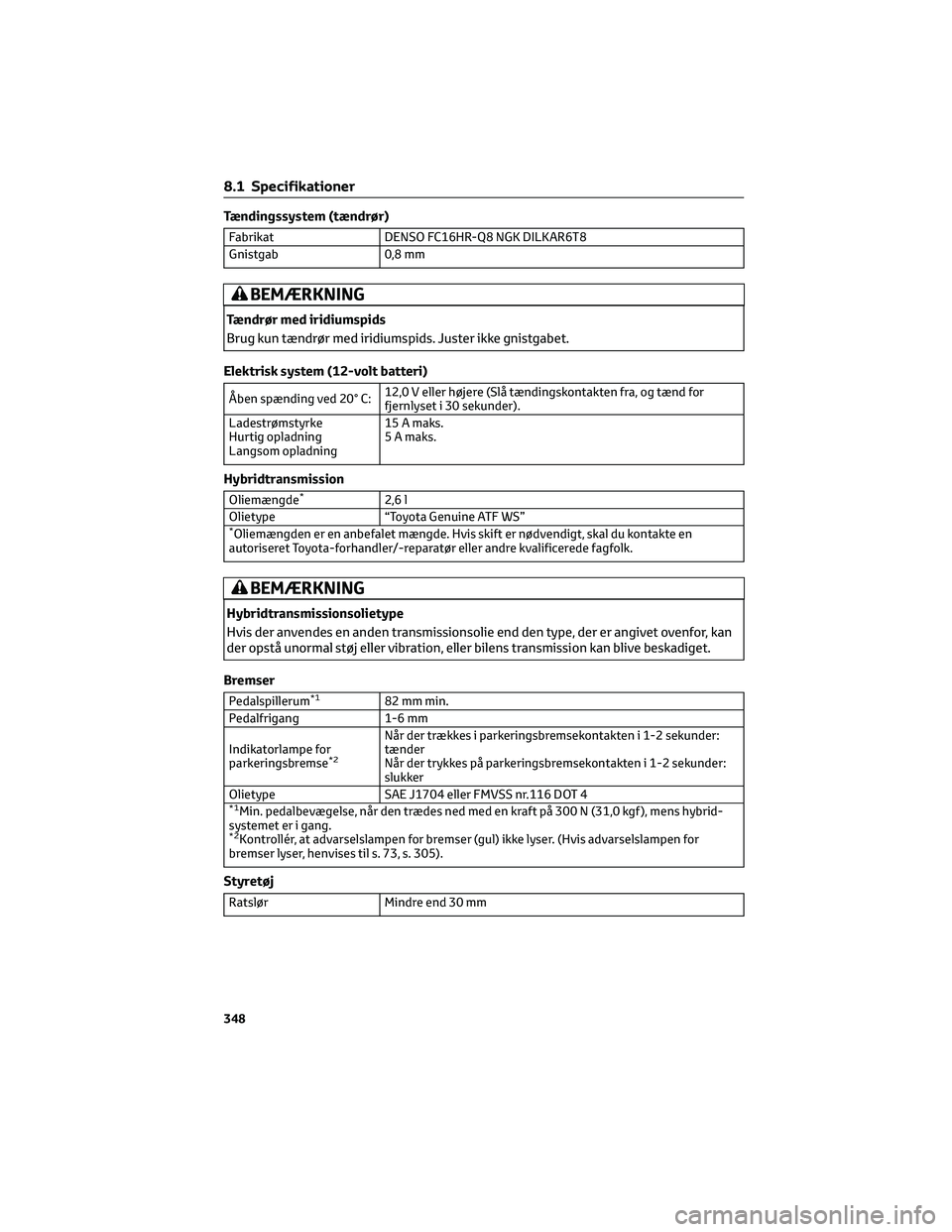

Tændingssystem (tændrør)
Fabrikat DENSO FC16HR-Q8 NGK DILKAR6T8
Gnistgab 0,8 mm
BEMÆRKNING
Tændrør med iridiumspids
Brug kun tændrør med iridiumspids. Juster ikke gnistgabet.
Elektrisk system (12-volt batteri)
Åben spænding ved 20° C:12,0 V eller højere (Slå tændingskontakten fra, og tænd for
fjernlyset i 30 sekunder).
Ladestrømstyrke
Hurtig opladning
Langsom opladning15 A maks.
5 A maks.
Hybridtransmission
Oliemængde*2,6 l
Olietype “Toyota Genuine ATF WS”
*Oliemængden er en anbefalet mængde. Hvis skift er nødvendigt, skal du kontakte en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
BEMÆRKNING
Hybridtransmissionsolietype
Hvis der anvendes en anden transmissionsolie end den type, der er angivet ovenfor, kan
der opstå unormal støj eller vibration, eller bilens transmission kan blive beskadiget.
Bremser
Pedalspillerum*182 mm min.
Pedalfrigang 1-6 mm
Indikatorlampe for
parkeringsbremse
*2
Når der trækkes i parkeringsbremsekontakten i 1-2 sekunder:
tænder
Når der trykkes på parkeringsbremsekontakten i 1-2 sekunder:
slukker
Olietype SAE J1704 eller FMVSS nr.116 DOT 4
*1Min. pedalbevægelse, når den trædes ned med en kraft på 300 N (31,0 kgf ), mens hybrid-
systemet er i gang.
*2Kontrollér, at advarselslampen for bremser (gul) ikke lyser. (Hvis advarselslampen for
bremser lyser, henvises til s. 73, s. 305).
Styretøj
Ratslør Mindre end 30 mm
8.1 Specifikationer
348
