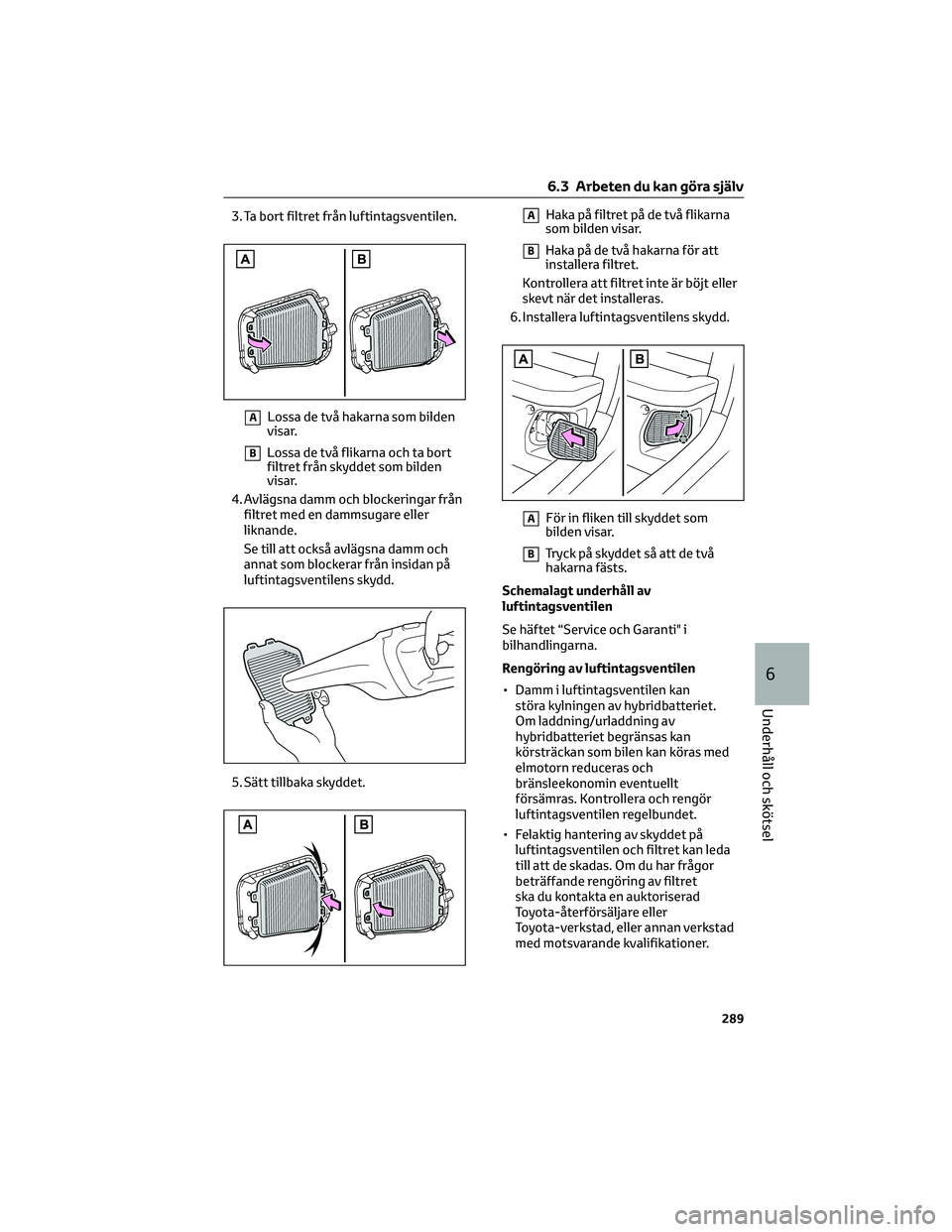

3. Ta bort filtret från luftintagsventilen.
ALossa de två hakarna som bilden
visar.
BLossa de två flikarna och ta bort
filtret från skyddet som bilden
visar.
4. Avlägsna damm och blockeringar från
filtret med en dammsugare eller
liknande.
Se till att också avlägsna damm och
annat som blockerar från insidan på
luftintagsventilens skydd.
5. Sätt tillbaka skyddet.
AHaka på filtret på de två flikarna
som bilden visar.
BHaka på de två hakarna för att
installera filtret.
Kontrollera att filtret inte är böjt eller
skevt när det installeras.
6. Installera luftintagsventilens skydd.
AFör in fliken till skyddet som
bilden visar.
BTryck på skyddet så att de två
hakarna fästs.
Schemalagt underhåll av
luftintagsventilen
Se häftet “Service och Garanti" i
bilhandlingarna.
Rengöring av luftintagsventilen
• Damm i luftintagsventilen kan
störa kylningen av hybridbatteriet.
Om laddning/urladdning av
hybridbatteriet begränsas kan
körsträckan som bilen kan köras med
elmotorn reduceras och
bränsleekonomin eventuellt
försämras. Kontrollera och rengör
luftintagsventilen regelbundet.
• Felaktig hantering av skyddet på
luftintagsventilen och filtret kan leda
till att de skadas. Om du har frågor
beträffande rengöring av filtret
ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
6.3 Arbeten du kan göra själv
289
6
Underhåll och skötsel

Om "Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (Underhåll krävs för
hybridbatteriets kyldelar Se
instruktionsboken) visas på
informationsdisplayen.
• Om det här varningsmeddelandet
visas på informationsdisplayen ska
skyddet till luftintaget tas bort och
filtret rengöras. (→Sid. 288)
• När luftintagsventilen har rengjorts
ska du starta hybridsystemet och
kontrollera att varningsmeddelandet
inte längre visas. Efter att
hybridsystemet har startats kan du
behöva köra bilen cirka 20 minuter
innan varningsmeddelandet
försvinner. Om varningsmeddelandet
inte försvinner efter cirka 20 minuters
körning ska du låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
VARNING!
Vid rengöring av luftintagsventilen
•Använd inte vatten eller annan vätska
för rengöring av luftintagsventilen.
Om vatten kommer på hybridbatteriet
eller andra komponenter kan en
funktionsstörning eller brand uppstå.
• Tryck startknappen till avstängt läge
för att stänga av hybridsystemet
innan du rengör luftintagsventilen.
Ta bort skyddet till
luftintagsventilen.
Vidrör inte servicekontakten som är
placerad nära luftintagsventilen.
(→Sid. 63)
OBSERVERA
Vid rengöring av luftintagsventilen
Använd bara vakuum för att suga ut
damm och blockeringar när du gör
ren luftintagsventilen. Om en
OBSERVERA(Fortsättning)
tryckluftspistol eller liknande användsför att blåsa ut damm och blockeringar
kan dammet eller blockeringarna tryckas
in i luftintagsventilen vilket kan påverka
hybridbatteriets prestanda och orsaka
en funktionsstörning.
Undvik att systemet skadas
• Se till att inte vatten eller skräp
kommer in i luftintagsventilen när
skyddet tas bort.
• Hantera det borttagna filtret
försiktigt så att det inte skadas.
Om filtret är skadat ska det bytas
mot ett nytt filter av en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Var noga med att sätta tillbaka filtret
och skyddet i respektive
ursprungslägen efter rengöring.
• Montera inget annat på
luftintagsventilen än det särskilda
filtret för den här bilen, och använd
inte bilen utan att filtret har
monterats.
Om "Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual" (Underhåll krävs
för hybridbatteriets kyldelar
Se instruktionsboken) visas på
informationsdisplayen.
Om bilen körs kontinuerligt medan
varningsmeddelandet (som indikerar
att laddning/urladdning av
hybridbatteriet kan bli begränsad)
visas, kan fel uppstå i hybridbatteriet.
Om varningsmeddelandet visas ska
luftintagsventilen rengöras omedelbart.
6.3 Arbeten du kan göra själv
290

6.3.11 Batteri till fjärrkontroll/
elektronisk nyckel
Byt batteriet mot ett nytt om det blir
urladdat. Eftersom nyckeln kan skadas
om följande metod inte utförs på rätt sätt
rekommenderar vi att nyckelbatteriet
byts av en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
Om batteriet till den elektroniska
nyckeln är urladdat
Följande symptom kan uppstå:
• Det elektroniska lås- och
startsystemet (i förekommande fall)
och fjärrkontrollen fungerar inte på
rätt sätt.
• Räckvidden är begränsad.
Förberedelser
• Spårmejsel
• Liten spårmejsel
• Litiumbatteri CR2032 (modeller utan
elektroniskt lås- och startsystem),
eller CR2450 (modeller med
elektroniskt lås- och startsystem)
Använd ett litiumbatteri av typ CR2032
(modeller utan elektroniskt lås- och
startsystem), eller CR2450 (modeller
med elektroniskt lås- och startsystem)
• Batterier kan köpas hos en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller i butiker som säljer
elektrisk utrustning eller kameror.
• Använd endast samma eller likvärdigt
batteri som tillverkaren
rekommenderar.
• Använda batterier ska avyttras i
enlighet med lokal lagstiftning.Vid byte av batteriet
Modeller utan elektroniskt lås- och
startsystem
1. Ta bort nyckelhöljet.
Täck spårskruvmejselns huvud med
en trasa så att nyckeln inte skadas.
2. Ta bort locket till batteriet.
Använd en skruvmejsel av lämplig
storlek. Om locket bänds loss kan det
skadas.
Om det är svårt att lossa batterilocket
ska du lyfta på kanten för att ta bort
det.
3. Ta bort det urladdade batteriet med
en liten skruvmejsel.
Ta bort batteriet med en skruvmejsel
av lämplig storlek.
6.3 Arbeten du kan göra själv
291
6
Underhåll och skötsel

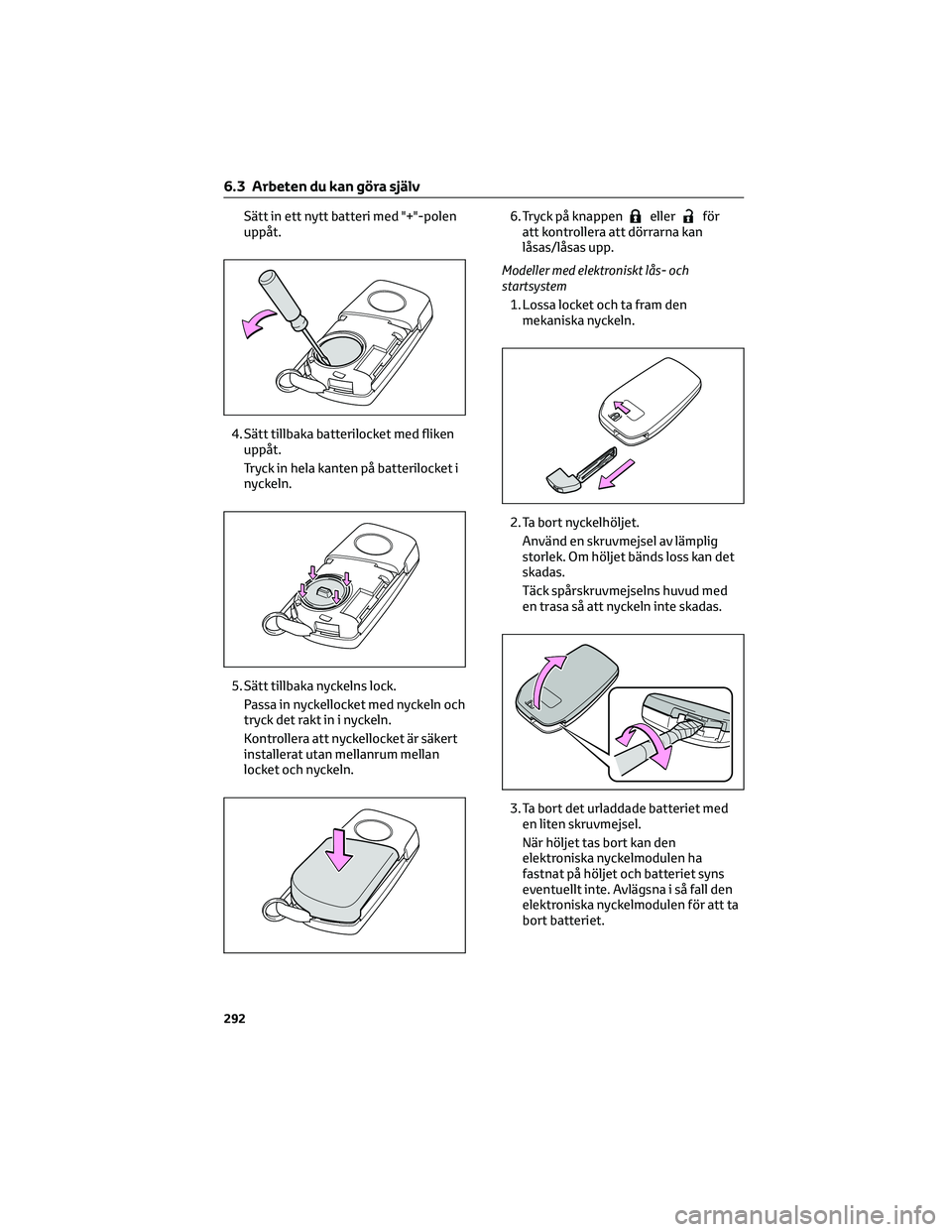

Sätt in ett nytt batteri med "+"-polen
uppåt.
4. Sätt tillbaka batterilocket med fliken
uppåt.
Tryck in hela kanten på batterilocket i
nyckeln.
5. Sätt tillbaka nyckelns lock.
Passa in nyckellocket med nyckeln och
tryck det rakt in i nyckeln.
Kontrollera att nyckellocket är säkert
installerat utan mellanrum mellan
locket och nyckeln.6. Tryck på knappenellerför
att kontrollera att dörrarna kan
låsas/låsas upp.
Modeller med elektroniskt lås- och
startsystem
1. Lossa locket och ta fram den
mekaniska nyckeln.
2. Ta bort nyckelhöljet.
Använd en skruvmejsel av lämplig
storlek. Om höljet bänds loss kan det
skadas.
Täck spårskruvmejselns huvud med
en trasa så att nyckeln inte skadas.
3. Ta bort det urladdade batteriet med
en liten skruvmejsel.
När höljet tas bort kan den
elektroniska nyckelmodulen ha
fastnat på höljet och batteriet syns
eventuellt inte. Avlägsna i så fall den
elektroniska nyckelmodulen för att ta
bort batteriet.
6.3 Arbeten du kan göra själv
292

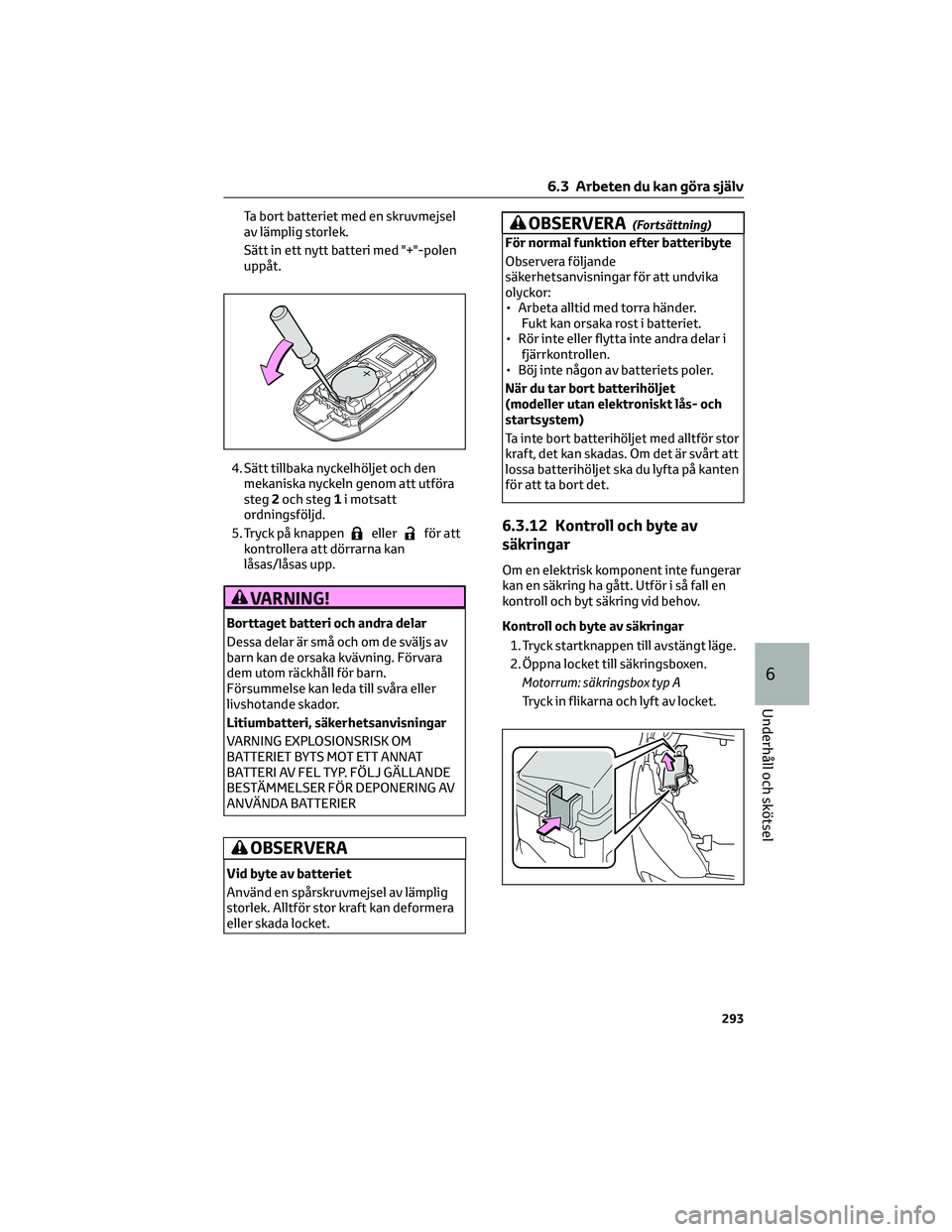

Ta bort batteriet med en skruvmejsel
av lämplig storlek.
Sätt in ett nytt batteri med "+"-polen
uppåt.
4. Sätt tillbaka nyckelhöljet och den
mekaniska nyckeln genom att utföra
steg2och steg1i motsatt
ordningsföljd.
5. Tryck på knappen
ellerför att
kontrollera att dörrarna kan
låsas/låsas upp.
VARNING!
Borttaget batteri och andra delar
Dessa delar är små och om de sväljs av
barn kan de orsaka kvävning. Förvara
dem utom räckhåll för barn.
Försummelse kan leda till svåra eller
livshotande skador.
Litiumbatteri, säkerhetsanvisningar
VARNING EXPLOSIONSRISK OM
BATTERIET BYTS MOT ETT ANNAT
BATTERI AV FEL TYP. FÖLJ GÄLLANDE
BESTÄMMELSER FÖR DEPONERING AV
ANVÄNDA BATTERIER
OBSERVERA
Vid byte av batteriet
Använd en spårskruvmejsel av lämplig
storlek. Alltför stor kraft kan deformera
eller skada locket.
OBSERVERA(Fortsättning)
För normal funktion efter batteribyte
Observera följande
säkerhetsanvisningar för att undvika
olyckor:
• Arbeta alltid med torra händer.
Fukt kan orsaka rost i batteriet.
• Rör inte eller flytta inte andra delar i
fjärrkontrollen.
• Böj inte någon av batteriets poler.
När du tar bort batterihöljet
(modeller utan elektroniskt lås- och
startsystem)
Ta inte bort batterihöljet med alltför stor
kraft, det kan skadas. Om det är svårt att
lossa batterihöljet ska du lyfta på kanten
för att ta bort det.
6.3.12 Kontroll och byte av
säkringar
Om en elektrisk komponent inte fungerar
kan en säkring ha gått. Utför i så fall en
kontroll och byt säkring vid behov.
Kontroll och byte av säkringar
1. Tryck startknappen till avstängt läge.
2. Öppna locket till säkringsboxen.
Motorrum: säkringsbox typ A
Tryck in flikarna och lyft av locket.
6.3 Arbeten du kan göra själv
293
6
Underhåll och skötsel

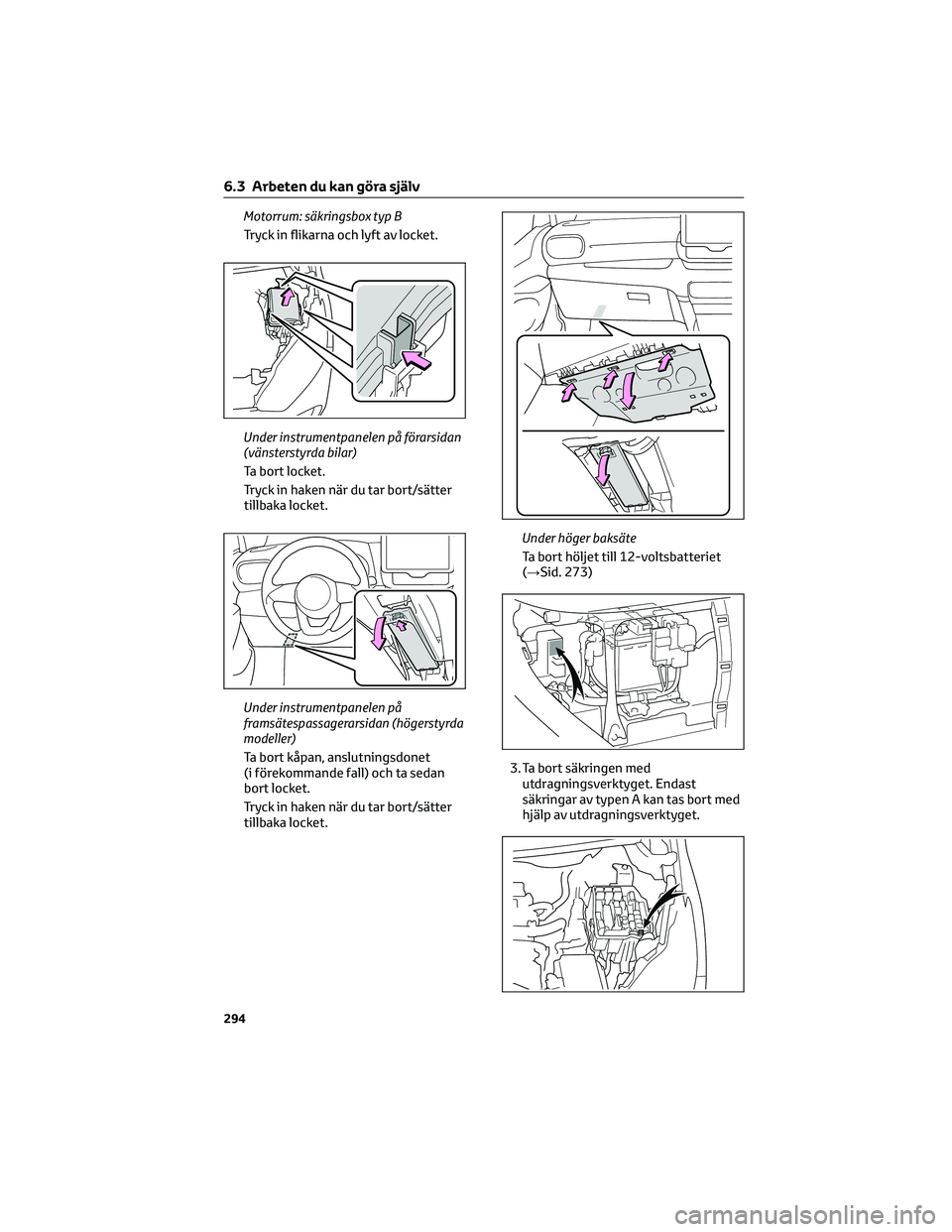

Motorrum: säkringsbox typ B
Tryck in flikarna och lyft av locket.
Under instrumentpanelen på förarsidan
(vänsterstyrda bilar)
Ta bort locket.
Tryck in haken när du tar bort/sätter
tillbaka locket.
Under instrumentpanelen på
framsätespassagerarsidan (högerstyrda
modeller)
Ta bort kåpan, anslutningsdonet
(i förekommande fall) och ta sedan
bort locket.
Tryck in haken när du tar bort/sätter
tillbaka locket.Under höger baksäte
Ta bort höljet till 12-voltsbatteriet
(→Sid. 273)
3. Ta bort säkringen med
utdragningsverktyget. Endast
säkringar av typen A kan tas bort med
hjälp av utdragningsverktyget.
6.3 Arbeten du kan göra själv
294

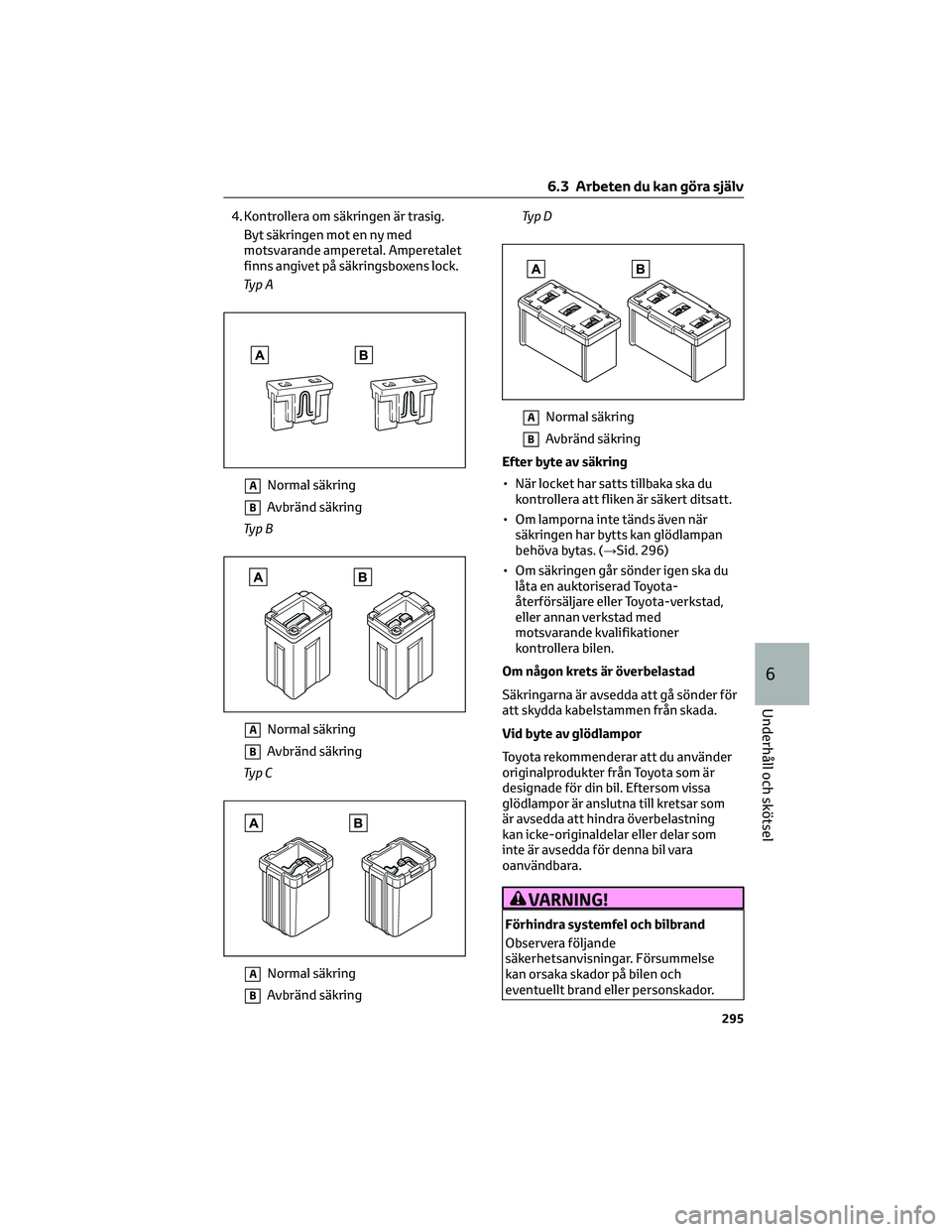

4. Kontrollera om säkringen är trasig.
Byt säkringen mot en ny med
motsvarande amperetal. Amperetalet
finns angivet på säkringsboxens lock.
Ty p A
ANormal säkring
BAvbränd säkring
Ty p B
ANormal säkring
BAvbränd säkring
Ty p C
ANormal säkring
BAvbränd säkringTy p D
ANormal säkring
BAvbränd säkring
Efter byte av säkring
• När locket har satts tillbaka ska du
kontrollera att fliken är säkert ditsatt.
• Om lamporna inte tänds även när
säkringen har bytts kan glödlampan
behöva bytas. (→Sid. 296)
• Om säkringen går sönder igen ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för
att skydda kabelstammen från skada.
Vid byte av glödlampor
Toyota rekommenderar att du använder
originalprodukter från Toyota som är
designade för din bil. Eftersom vissa
glödlampor är anslutna till kretsar som
är avsedda att hindra överbelastning
kan icke-originaldelar eller delar som
inte är avsedda för denna bil vara
oanvändbara.
VARNING!
Förhindra systemfel och bilbrand
Observera följande
säkerhetsanvisningar. Försummelse
kan orsaka skador på bilen och
eventuellt brand eller personskador.
6.3 Arbeten du kan göra själv
295
6
Underhåll och skötsel

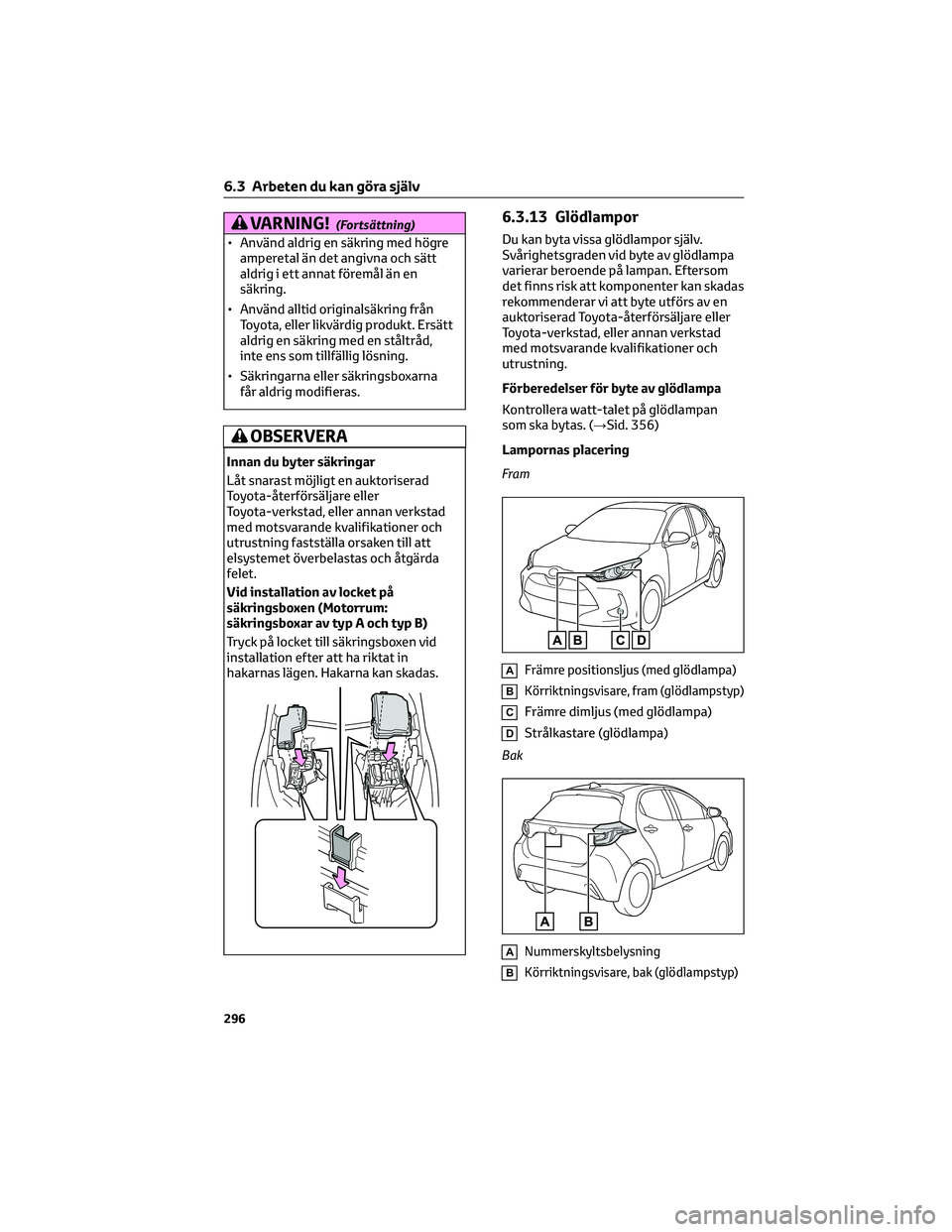

VARNING!(Fortsättning)
• Använd aldrig en säkring med högre
amperetal än det angivna och sätt
aldrig i ett annat föremål än en
säkring.
• Använd alltid originalsäkring från
Toyota, eller likvärdig produkt. Ersätt
aldrig en säkring med en ståltråd,
inte ens som tillfällig lösning.
• Säkringarna eller säkringsboxarna
får aldrig modifieras.
OBSERVERA
Innan du byter säkringar
Låt snarast möjligt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning fastställa orsaken till att
elsystemet överbelastas och åtgärda
felet.
Vid installation av locket på
säkringsboxen (Motorrum:
säkringsboxar av typ A och typ B)
Tryck på locket till säkringsboxen vid
installation efter att ha riktat in
hakarnas lägen. Hakarna kan skadas.
6.3.13 Glödlampor
Du kan byta vissa glödlampor själv.
Svårighetsgraden vid byte av glödlampa
varierar beroende på lampan. Eftersom
det finns risk att komponenter kan skadas
rekommenderar vi att byte utförs av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Förberedelser för byte av glödlampa
Kontrollera watt-talet på glödlampan
som ska bytas. (→Sid. 356)
Lampornas placering
Fram
AFrämre positionsljus (med glödlampa)
BKörriktningsvisare, fram (glödlampstyp)
CFrämre dimljus (med glödlampa)
DStrålkastare (glödlampa)
Bak
ANummerskyltsbelysning
BKörriktningsvisare, bak (glödlampstyp)
6.3 Arbeten du kan göra själv
296

Lampor som behöver bytas av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Strålkastare (LED-typ)
• Främre dimljus (LED-typ)
• Främre positionsljus (LED-typ)
• Körriktningsvisare, fram (LED-typ)
• Varselljus
• Körriktningsvisare, sida
• Bakljus
• Bromsljus
• Backljus
• Dimljus, bak
• Körriktningsvisare, bak (LED-typ)
• Högt monterat bromsljus
LED-lampor
Övriga lampor än följande, består av ett
antal lysdioder (LED). Om en LED-lampa
går sönder bör du köra bilen till en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning och låta dem byta lampa.
• Strålkastare (glödlampa)
• Främre positionsljus (med glödlampa)
• Körriktningsvisare, fram
(glödlampstyp)
• Främre dimljus (med glödlampa)
• Körriktningsvisare, bak
(glödlampstyp)
• Nummerskyltsbelysning
Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset
innebär inte att något är fel. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för att
få mer information om följande:
• Stora vattendroppar ansamlas
innanför glaset.
• Vatten har ansamlats inuti
strålkastaren.Vid byte av glödlampor
→Sid. 295
Byte av glödlampor
Strålkastare (glödlampa)
1. Lossa anslutningsdonet.
2. Vrid lampsockeln moturs.
3. Byt glödlampan.
4. Sätt i lampsockeln.
Passa in glödlampans 3 stift med
fattningen och sätt in den.
6.3 Arbeten du kan göra själv
297
6
Underhåll och skötsel

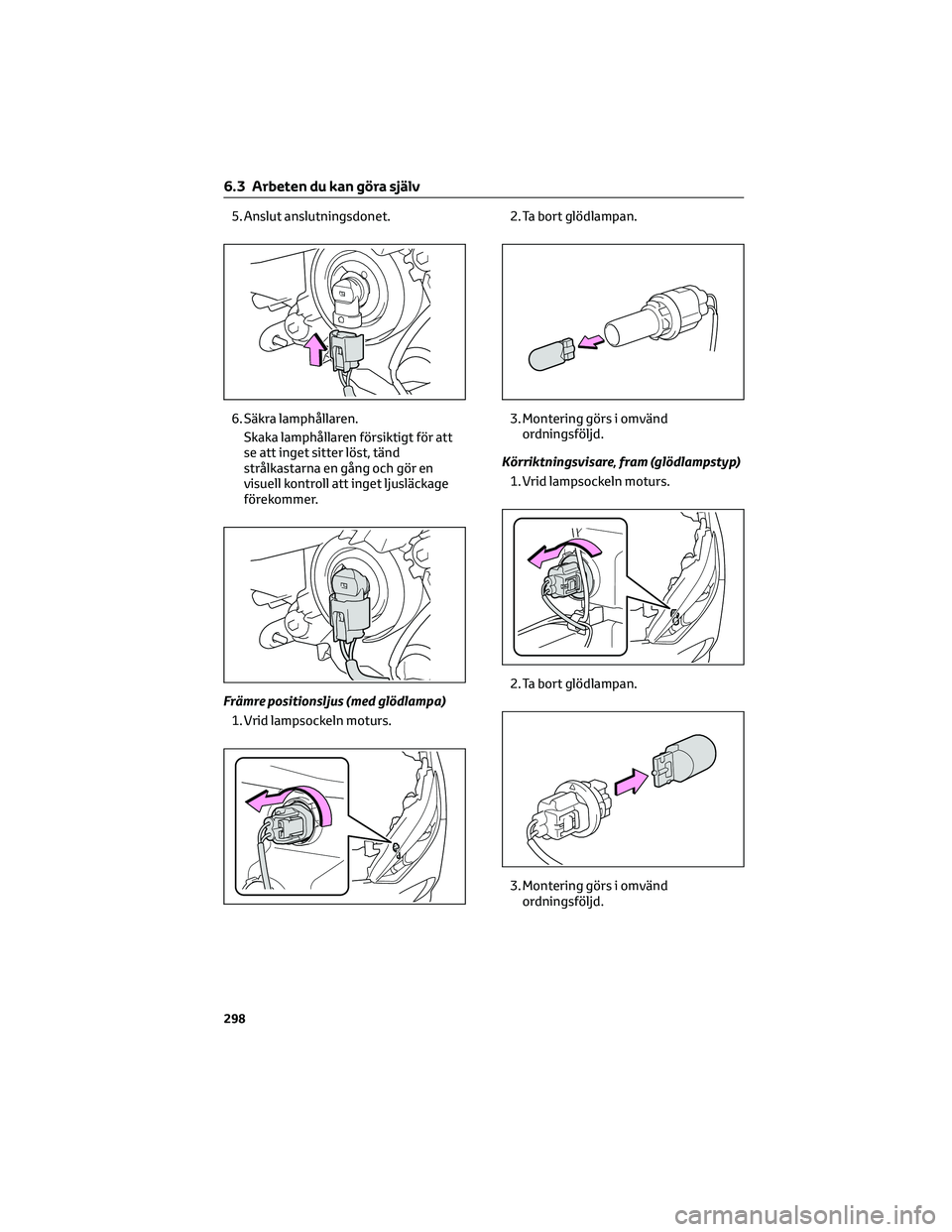

5. Anslut anslutningsdonet.
6. Säkra lamphållaren.
Skaka lamphållaren försiktigt för att
se att inget sitter löst, tänd
strålkastarna en gång och gör en
visuell kontroll att inget ljusläckage
förekommer.
Främre positionsljus (med glödlampa)
1. Vrid lampsockeln moturs.2. Ta bort glödlampan.
3. Montering görs i omvänd
ordningsföljd.
Körriktningsvisare, fram (glödlampstyp)
1. Vrid lampsockeln moturs.
2. Ta bort glödlampan.
3. Montering görs i omvänd
ordningsföljd.
6.3 Arbeten du kan göra själv
298
