TOYOTA YARIS 2022 Bruksanvisningar (in Swedish)

6.3.4 Motorrum
Komponenter
ABehållare för spolarvätska
(→Sid. 272)
BSäkringsboxar (→Sid. 293)
CBehållare för kylarvätska till
drivenhet (→Sid. 271)
DLock för påfyllning av motorolja
(→Sid. 270)
EMätsticka för motorolja (→Sid. 269)
FBehållare för kylarvätska till motorn
(→Sid. 271)
GKylare (→Sid. 272)
HKondensator (→Sid. 272)
IElektrisk kylfläkt
12-voltsbatteri
→Sid. 273
Kontrollera och fylla på motorolja
Stäng av motorn när den har normal
arbetstemperatur. Kontrollera oljenivån
med mätstickan.
Kontroll av motoroljenivån
1. Parkera bilen på plan mark. När
motorn har värmts upp och
hybridsystemet stängts av, vänta i
minst 5 minuter så att all olja hinner
rinna längst ner i motorn.2. Håll en trasa under och dra ut
mätstickan.
6.3 Arbeten du kan göra själv
269
6
Underhåll och skötsel

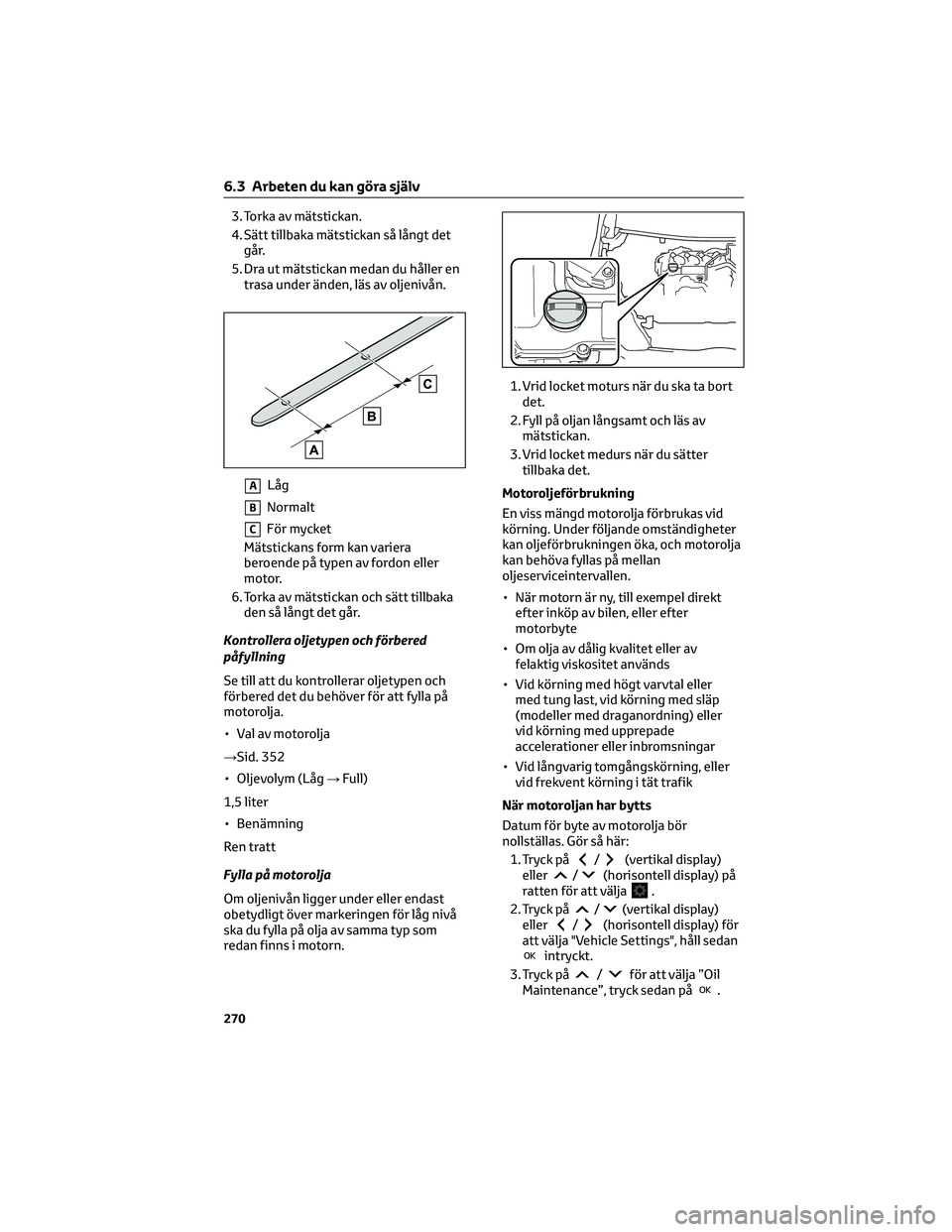

3. Torka av mätstickan.
4. Sätt tillbaka mätstickan så långt det
går.
5. Dra ut mätstickan medan du håller en
trasa under änden, läs av oljenivån.
ALåg
BNormalt
CFör mycket
Mätstickans form kan variera
beroende på typen av fordon eller
motor.
6. Torka av mätstickan och sätt tillbaka
den så långt det går.
Kontrollera oljetypen och förbered
påfyllning
Se till att du kontrollerar oljetypen och
förbered det du behöver för att fylla på
motorolja.
• Val av motorolja
→Sid. 352
• Oljevolym (Låg→Full)
1,5 liter
• Benämning
Ren tratt
Fylla på motorolja
Om oljenivån ligger under eller endast
obetydligt över markeringen för låg nivå
ska du fylla på olja av samma typ som
redan finns i motorn.1. Vrid locket moturs när du ska ta bort
det.
2. Fyll på oljan långsamt och läs av
mätstickan.
3. Vrid locket medurs när du sätter
tillbaka det.
Motoroljeförbrukning
En viss mängd motorolja förbrukas vid
körning. Under följande omständigheter
kan oljeförbrukningen öka, och motorolja
kan behöva fyllas på mellan
oljeserviceintervallen.
• När motorn är ny, till exempel direkt
efter inköp av bilen, eller efter
motorbyte
• Om olja av dålig kvalitet eller av
felaktig viskositet används
• Vid körning med högt varvtal eller
med tung last, vid körning med släp
(modeller med draganordning) eller
vid körning med upprepade
accelerationer eller inbromsningar
• Vid långvarig tomgångskörning, eller
vid frekvent körning i tät trafik
När motoroljan har bytts
Datum för byte av motorolja bör
nollställas. Gör så här:
1. Tryck på
/(vertikal display)
eller/(horisontell display) på
ratten för att välja.
2. Tryck på
/(vertikal display)
eller/(horisontell display) för
att välja "Vehicle Settings", håll sedan
intryckt.
3. Tryck på
/för att välja ”Oil
Maintenance”, tryck sedan på.
6.3 Arbeten du kan göra själv
270

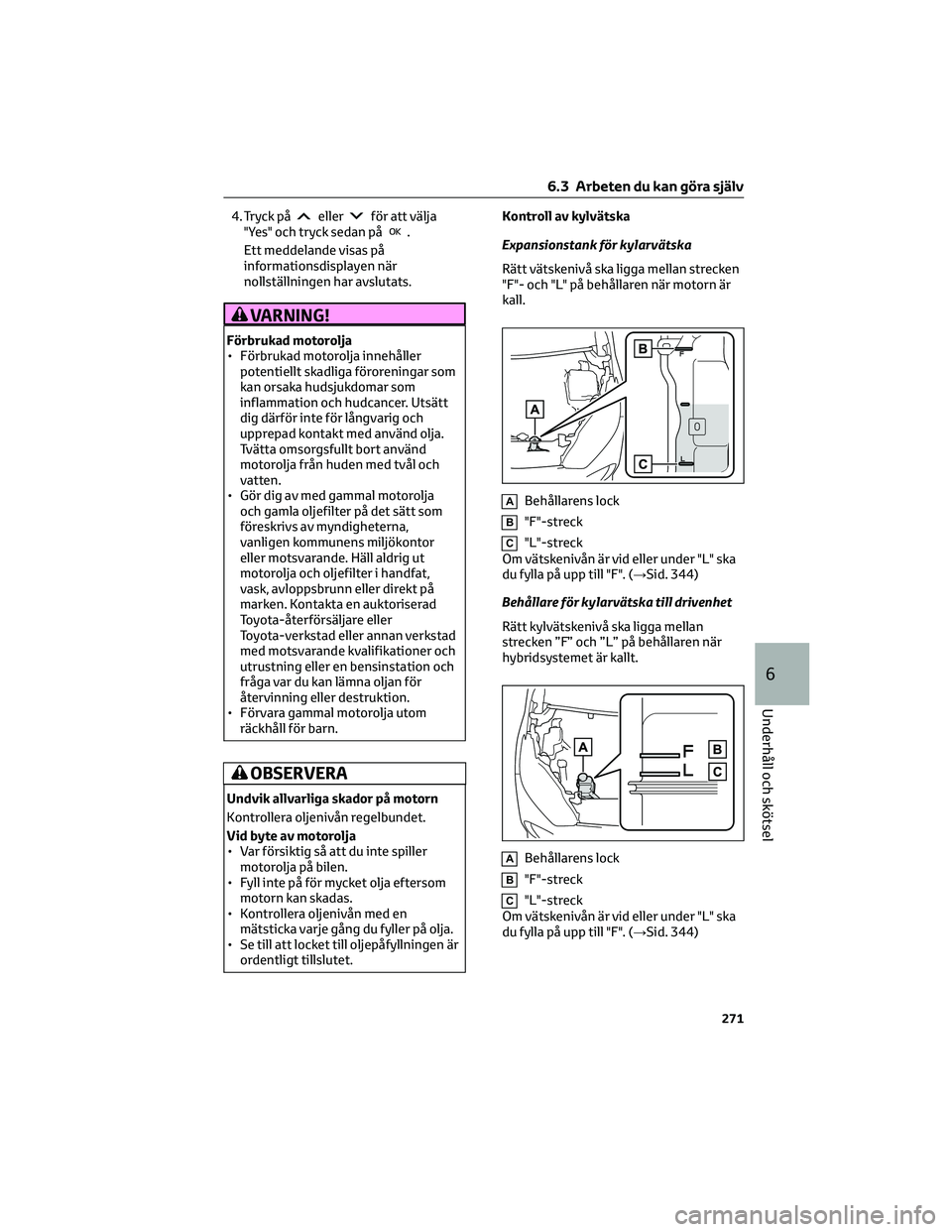

4. Tryck påellerför att välja
"Yes" och tryck sedan på.
Ett meddelande visas på
informationsdisplayen när
nollställningen har avslutats.
VARNING!
Förbrukad motorolja
• Förbrukad motorolja innehåller
potentiellt skadliga föroreningar som
kan orsaka hudsjukdomar som
inflammation och hudcancer. Utsätt
dig därför inte för långvarig och
upprepad kontakt med använd olja.
Tvätta omsorgsfullt bort använd
motorolja från huden med tvål och
vatten.
• Gör dig av med gammal motorolja
och gamla oljefilter på det sätt som
föreskrivs av myndigheterna,
vanligen kommunens miljökontor
eller motsvarande. Häll aldrig ut
motorolja och oljefilter i handfat,
vask, avloppsbrunn eller direkt på
marken. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning eller en bensinstation och
fråga var du kan lämna oljan för
återvinning eller destruktion.
• Förvara gammal motorolja utom
räckhåll för barn.
OBSERVERA
Undvik allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
Vid byte av motorolja
• Var försiktig så att du inte spiller
motorolja på bilen.
• Fyll inte på för mycket olja eftersom
motorn kan skadas.
• Kontrollera oljenivån med en
mätsticka varje gång du fyller på olja.
• Se till att locket till oljepåfyllningen är
ordentligt tillslutet.Kontroll av kylvätska
Expansionstank för kylarvätska
Rätt vätskenivå ska ligga mellan strecken
"F"- och "L" på behållaren när motorn är
kall.
ABehållarens lock
B"F"-streck
C"L"-streck
Om vätskenivån är vid eller under "L" ska
du fylla på upp till "F". (→Sid. 344)
Behållare för kylarvätska till drivenhet
Rätt kylvätskenivå ska ligga mellan
strecken ”F” och ”L” på behållaren när
hybridsystemet är kallt.
ABehållarens lock
B"F"-streck
C"L"-streck
Om vätskenivån är vid eller under "L" ska
du fylla på upp till "F". (→Sid. 344)
6.3 Arbeten du kan göra själv
271
6
Underhåll och skötsel

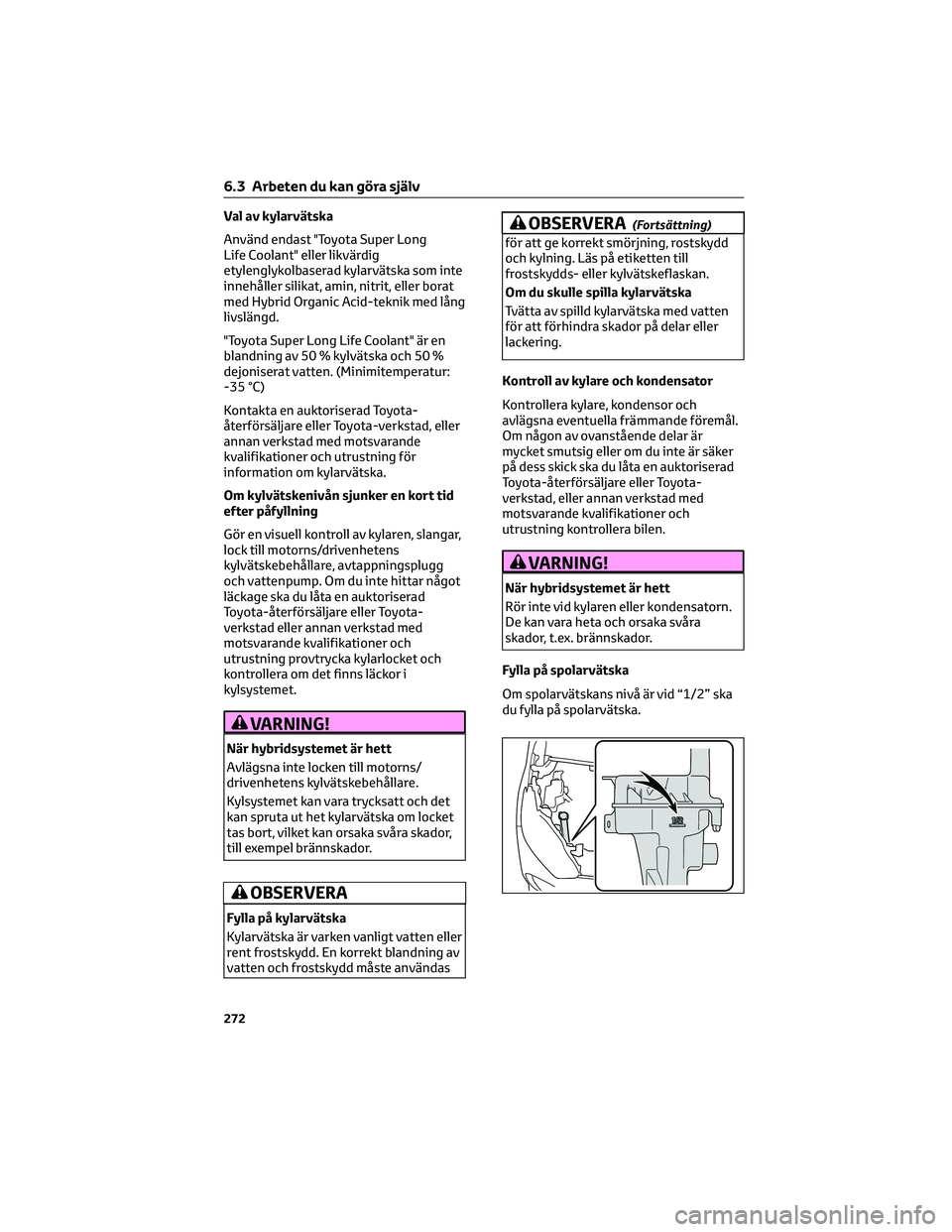

Val av kylarvätska
Använd endast "Toyota Super Long
Life Coolant" eller likvärdig
etylenglykolbaserad kylarvätska som inte
innehåller silikat, amin, nitrit, eller borat
med Hybrid Organic Acid-teknik med lång
livslängd.
"Toyota Super Long Life Coolant" är en
blandning av 50 % kylvätska och 50 %
dejoniserat vatten. (Minimitemperatur:
-35 °C)
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning för
information om kylarvätska.
Om kylvätskenivån sjunker en kort tid
efter påfyllning
Gör en visuell kontroll av kylaren, slangar,
lock till motorns/drivenhetens
kylvätskebehållare, avtappningsplugg
och vattenpump. Om du inte hittar något
läckage ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning provtrycka kylarlocket och
kontrollera om det finns läckor i
kylsystemet.
VARNING!
När hybridsystemet är hett
Avlägsna inte locken till motorns/
drivenhetens kylvätskebehållare.
Kylsystemet kan vara trycksatt och det
kan spruta ut het kylarvätska om locket
tas bort, vilket kan orsaka svåra skador,
till exempel brännskador.
OBSERVERA
Fylla på kylarvätska
Kylarvätska är varken vanligt vatten eller
rent frostskydd. En korrekt blandning av
vatten och frostskydd måste användas
OBSERVERA(Fortsättning)
för att ge korrekt smörjning, rostskydd
och kylning. Läs på etiketten till
frostskydds- eller kylvätskeflaskan.
Om du skulle spilla kylarvätska
Tvätta av spilld kylarvätska med vatten
för att förhindra skador på delar eller
lackering.
Kontroll av kylare och kondensator
Kontrollera kylare, kondensor och
avlägsna eventuella främmande föremål.
Om någon av ovanstående delar är
mycket smutsig eller om du inte är säker
på dess skick ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
VARNING!
När hybridsystemet är hett
Rör inte vid kylaren eller kondensatorn.
De kan vara heta och orsaka svåra
skador, t.ex. brännskador.
Fylla på spolarvätska
Om spolarvätskans nivå är vid “1/2” ska
du fylla på spolarvätska.
6.3 Arbeten du kan göra själv
272

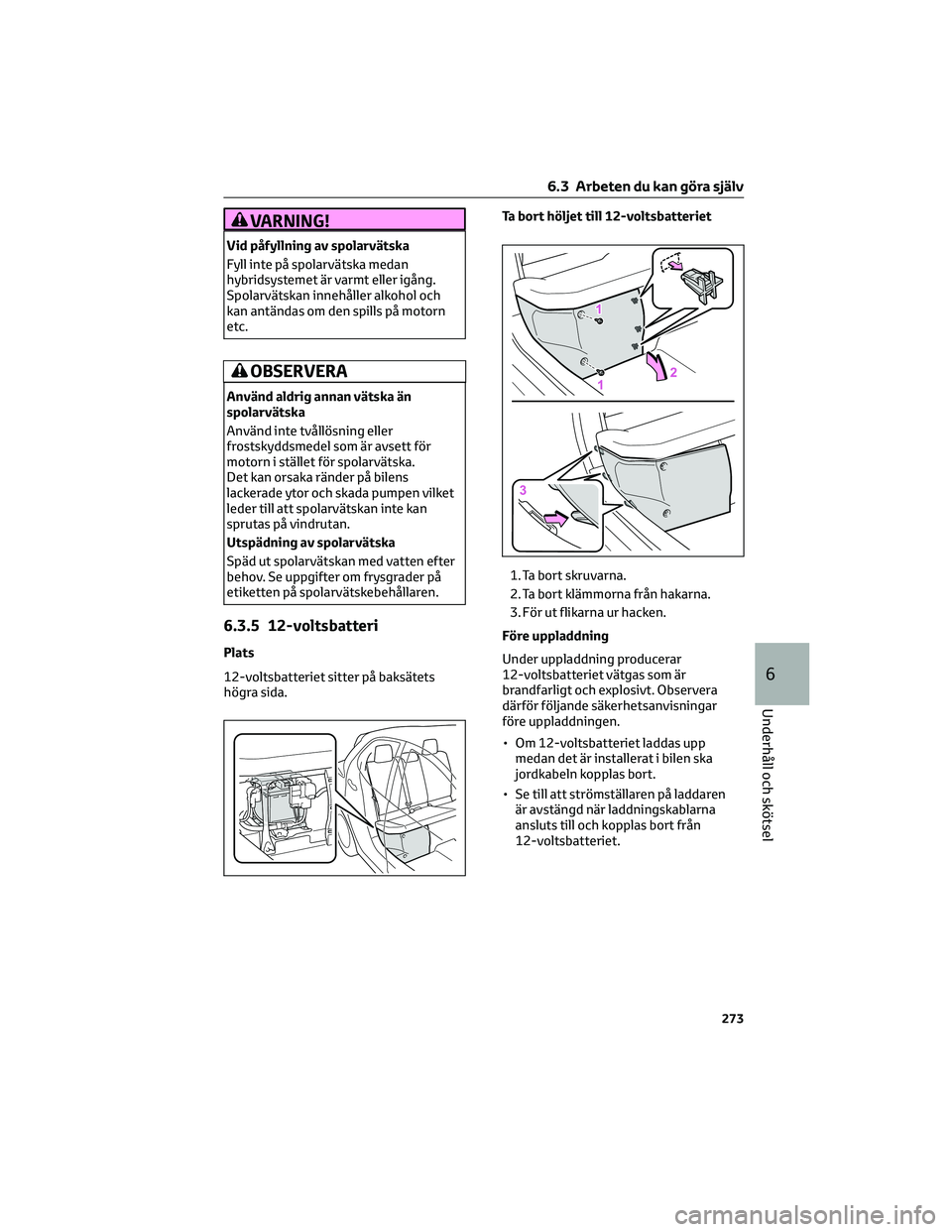

VARNING!
Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan
hybridsystemet är varmt eller igång.
Spolarvätskan innehåller alkohol och
kan antändas om den spills på motorn
etc.
OBSERVERA
Använd aldrig annan vätska än
spolarvätska
Använd inte tvållösning eller
frostskyddsmedel som är avsett för
motorn i stället för spolarvätska.
Det kan orsaka ränder på bilens
lackerade ytor och skada pumpen vilket
leder till att spolarvätskan inte kan
sprutas på vindrutan.
Utspädning av spolarvätska
Späd ut spolarvätskan med vatten efter
behov. Se uppgifter om frysgrader på
etiketten på spolarvätskebehållaren.
6.3.5 12-voltsbatteri
Plats
12-voltsbatteriet sitter på baksätets
högra sida.Ta bort höljet till 12-voltsbatteriet
1. Ta bort skruvarna.
2. Ta bort klämmorna från hakarna.
3. För ut flikarna ur hacken.
Före uppladdning
Under uppladdning producerar
12-voltsbatteriet vätgas som är
brandfarligt och explosivt. Observera
därför följande säkerhetsanvisningar
före uppladdningen.
• Om 12-voltsbatteriet laddas upp
medan det är installerat i bilen ska
jordkabeln kopplas bort.
• Se till att strömställaren på laddaren
är avstängd när laddningskablarna
ansluts till och kopplas bort från
12-voltsbatteriet.
6.3 Arbeten du kan göra själv
273
6
Underhåll och skötsel

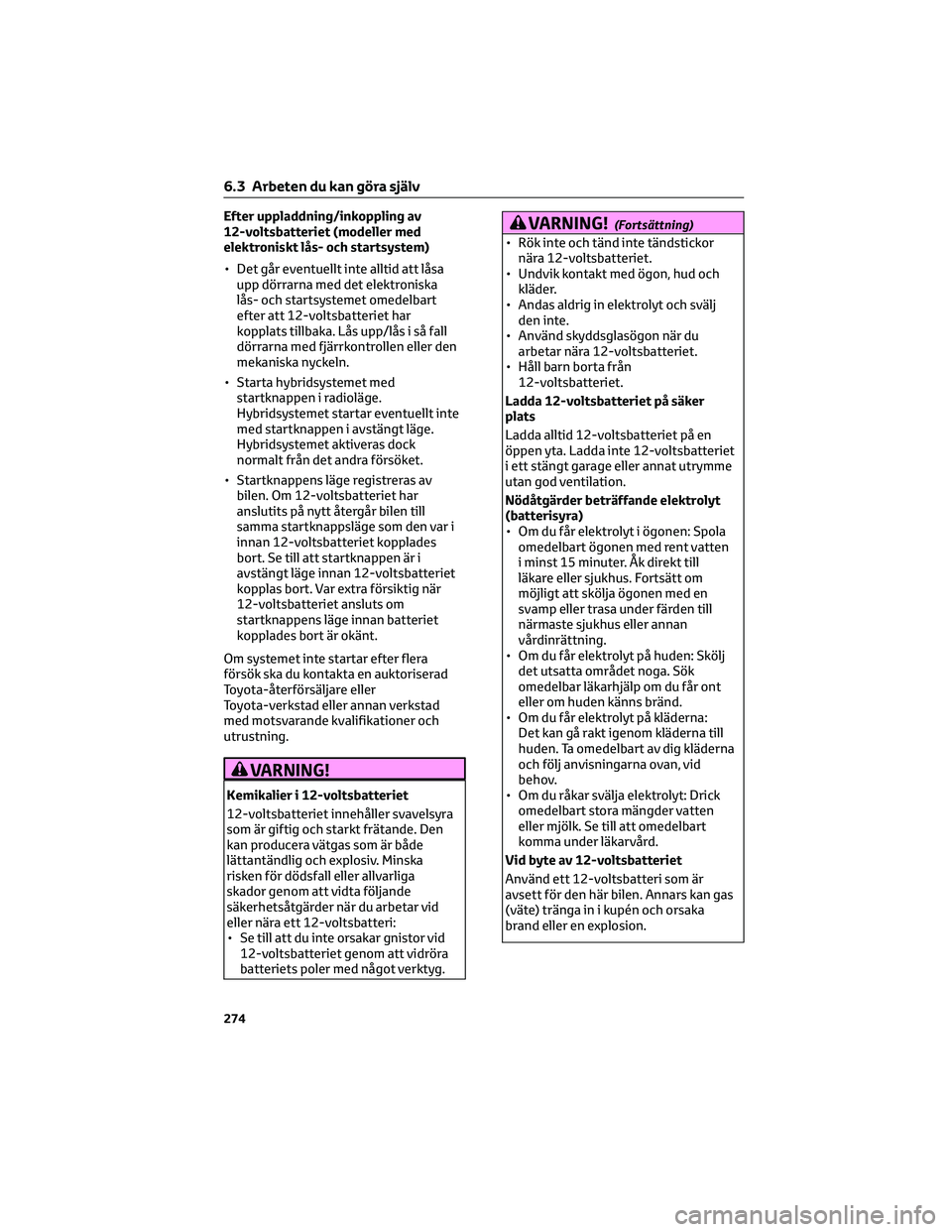

Efter uppladdning/inkoppling av
12-voltsbatteriet (modeller med
elektroniskt lås- och startsystem)
• Det går eventuellt inte alltid att låsa
upp dörrarna med det elektroniska
lås- och startsystemet omedelbart
efter att 12-voltsbatteriet har
kopplats tillbaka. Lås upp/lås i så fall
dörrarna med fjärrkontrollen eller den
mekaniska nyckeln.
• Starta hybridsystemet med
startknappen i radioläge.
Hybridsystemet startar eventuellt inte
med startknappen i avstängt läge.
Hybridsystemet aktiveras dock
normalt från det andra försöket.
• Startknappens läge registreras av
bilen. Om 12-voltsbatteriet har
anslutits på nytt återgår bilen till
samma startknappsläge som den var i
innan 12-voltsbatteriet kopplades
bort. Se till att startknappen är i
avstängt läge innan 12-voltsbatteriet
kopplas bort. Var extra försiktig när
12-voltsbatteriet ansluts om
startknappens läge innan batteriet
kopplades bort är okänt.
Om systemet inte startar efter flera
försök ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
VARNING!
Kemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra
som är giftig och starkt frätande. Den
kan producera vätgas som är både
lättantändlig och explosiv. Minska
risken för dödsfall eller allvarliga
skador genom att vidta följande
säkerhetsåtgärder när du arbetar vid
eller nära ett 12-voltsbatteri:
• Se till att du inte orsakar gnistor vid
12-voltsbatteriet genom att vidröra
batteriets poler med något verktyg.
VARNING!(Fortsättning)
• Rök inte och tänd inte tändstickor
nära 12-voltsbatteriet.
• Undvik kontakt med ögon, hud och
kläder.
• Andas aldrig in elektrolyt och svälj
den inte.
• Använd skyddsglasögon när du
arbetar nära 12-voltsbatteriet.
• Håll barn borta från
12-voltsbatteriet.
Ladda 12-voltsbatteriet på säker
plats
Ladda alltid 12-voltsbatteriet på en
öppen yta. Ladda inte 12-voltsbatteriet
i ett stängt garage eller annat utrymme
utan god ventilation.
Nödåtgärder beträffande elektrolyt
(batterisyra)
• Om du får elektrolyt i ögonen: Spola
omedelbart ögonen med rent vatten
i minst 15 minuter. Åk direkt till
läkare eller sjukhus. Fortsätt om
möjligt att skölja ögonen med en
svamp eller trasa under färden till
närmaste sjukhus eller annan
vårdinrättning.
• Om du får elektrolyt på huden: Skölj
det utsatta området noga. Sök
omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
• Om du får elektrolyt på kläderna:
Det kan gå rakt igenom kläderna till
huden. Ta omedelbart av dig kläderna
och följ anvisningarna ovan, vid
behov.
• Om du råkar svälja elektrolyt: Drick
omedelbart stora mängder vatten
eller mjölk. Se till att omedelbart
komma under läkarvård.
Vid byte av 12-voltsbatteriet
Använd ett 12-voltsbatteri som är
avsett för den här bilen. Annars kan gas
(väte) tränga in i kupén och orsaka
brand eller en explosion.
6.3 Arbeten du kan göra själv
274

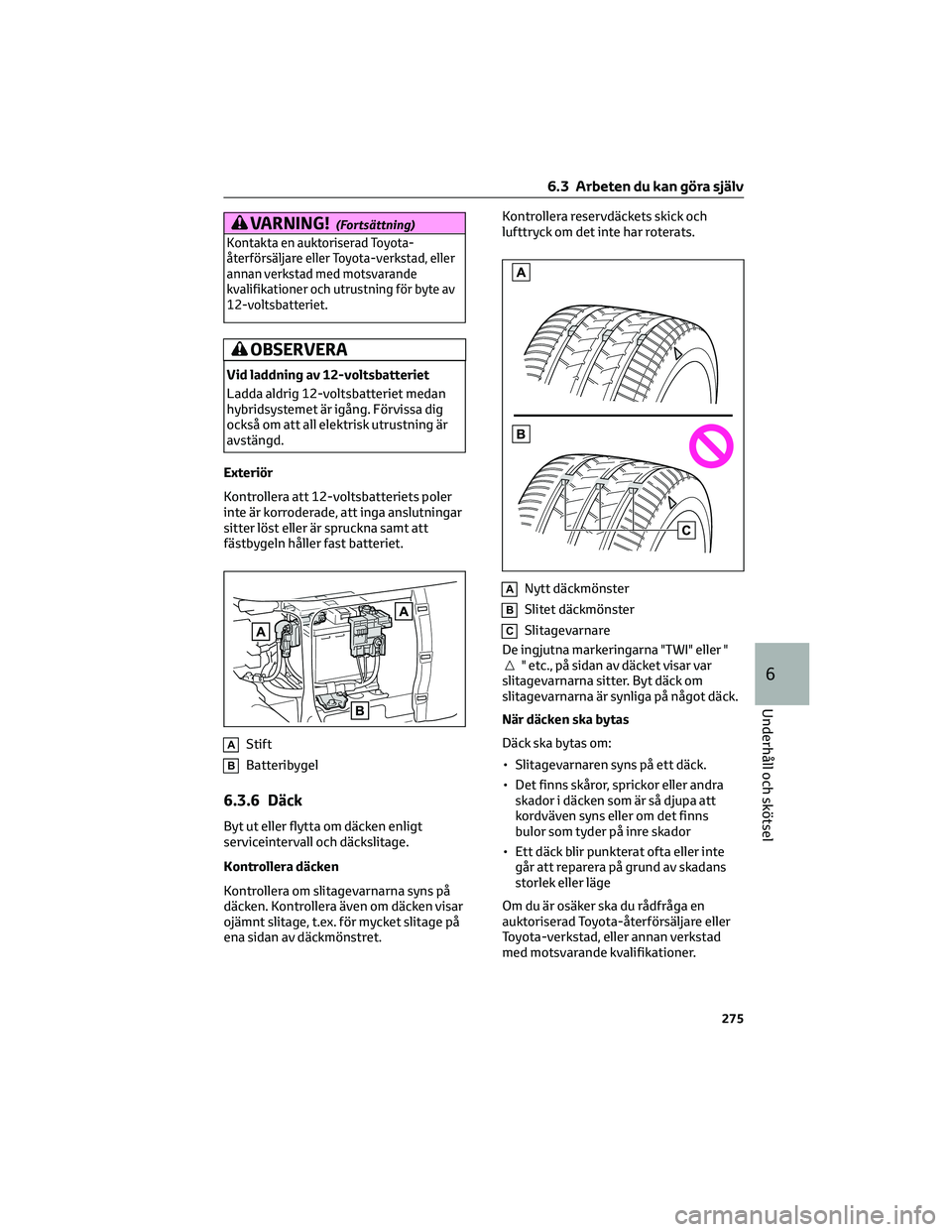

VARNING!(Fortsättning)
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning för byte av
12-voltsbatteriet.
OBSERVERA
Vid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan
hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är
avstängd.
Exteriör
Kontrollera att 12-voltsbatteriets poler
inte är korroderade, att inga anslutningar
sitter löst eller är spruckna samt att
fästbygeln håller fast batteriet.
AStift
BBatteribygel
6.3.6 Däck
Byt ut eller flytta om däcken enligt
serviceintervall och däckslitage.
Kontrollera däcken
Kontrollera om slitagevarnarna syns på
däcken. Kontrollera även om däcken visar
ojämnt slitage, t.ex. för mycket slitage på
ena sidan av däckmönstret.Kontrollera reservdäckets skick och
lufttryck om det inte har roterats.
ANytt däckmönster
BSlitet däckmönster
CSlitagevarnare
De ingjutna markeringarna "TWI" eller "
" etc., på sidan av däcket visar var
slitagevarnarna sitter. Byt däck om
slitagevarnarna är synliga på något däck.
När däcken ska bytas
Däck ska bytas om:
• Slitagevarnaren syns på ett däck.
• Det finns skåror, sprickor eller andra
skador i däcken som är så djupa att
kordväven syns eller om det finns
bulor som tyder på inre skador
• Ett däck blir punkterat ofta eller inte
går att reparera på grund av skadans
storlek eller läge
Om du är osäker ska du rådfråga en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
6.3 Arbeten du kan göra själv
275
6
Underhåll och skötsel

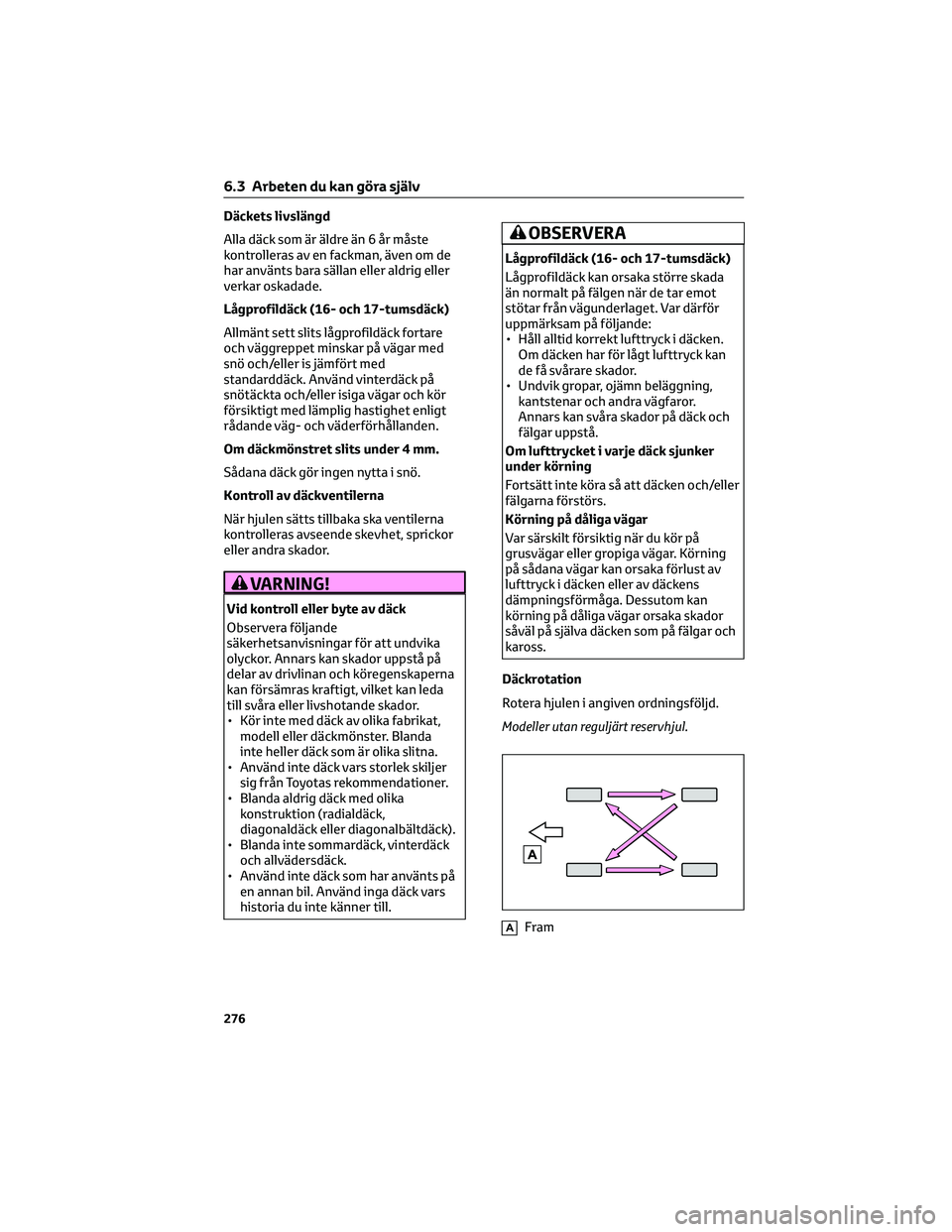

Däckets livslängd
Alla däck som är äldre än 6 år måste
kontrolleras av en fackman, även om de
har använts bara sällan eller aldrig eller
verkar oskadade.
Lågprofildäck (16- och 17-tumsdäck)
Allmänt sett slits lågprofildäck fortare
och väggreppet minskar på vägar med
snö och/eller is jämfört med
standarddäck. Använd vinterdäck på
snötäckta och/eller isiga vägar och kör
försiktigt med lämplig hastighet enligt
rådande väg- och väderförhållanden.
Om däckmönstret slits under 4 mm.
Sådana däck gör ingen nytta i snö.
Kontroll av däckventilerna
När hjulen sätts tillbaka ska ventilerna
kontrolleras avseende skevhet, sprickor
eller andra skador.
VARNING!
Vid kontroll eller byte av däck
Observera följande
säkerhetsanvisningar för att undvika
olyckor. Annars kan skador uppstå på
delar av drivlinan och köregenskaperna
kan försämras kraftigt, vilket kan leda
till svåra eller livshotande skador.
• Kör inte med däck av olika fabrikat,
modell eller däckmönster. Blanda
inte heller däck som är olika slitna.
• Använd inte däck vars storlek skiljer
sig från Toyotas rekommendationer.
• Blanda aldrig däck med olika
konstruktion (radialdäck,
diagonaldäck eller diagonalbältdäck).
• Blanda inte sommardäck, vinterdäck
och allvädersdäck.
• Använd inte däck som har använts på
en annan bil. Använd inga däck vars
historia du inte känner till.
OBSERVERA
Lågprofildäck (16- och 17-tumsdäck)
Lågprofildäck kan orsaka större skada
än normalt på fälgen när de tar emot
stötar från vägunderlaget. Var därför
uppmärksam på följande:
• Håll alltid korrekt lufttryck i däcken.
Om däcken har för lågt lufttryck kan
de få svårare skador.
• Undvik gropar, ojämn beläggning,
kantstenar och andra vägfaror.
Annars kan svåra skador på däck och
fälgar uppstå.
Om lufttrycket i varje däck sjunker
under körning
Fortsätt inte köra så att däcken och/eller
fälgarna förstörs.
Körning på dåliga vägar
Var särskilt försiktig när du kör på
grusvägar eller gropiga vägar. Körning
på sådana vägar kan orsaka förlust av
lufttryck i däcken eller av däckens
dämpningsförmåga. Dessutom kan
körning på dåliga vägar orsaka skador
såväl på själva däcken som på fälgar och
kaross.
Däckrotation
Rotera hjulen i angiven ordningsföljd.
Modeller utan reguljärt reservhjul.
AFram
6.3 Arbeten du kan göra själv
276

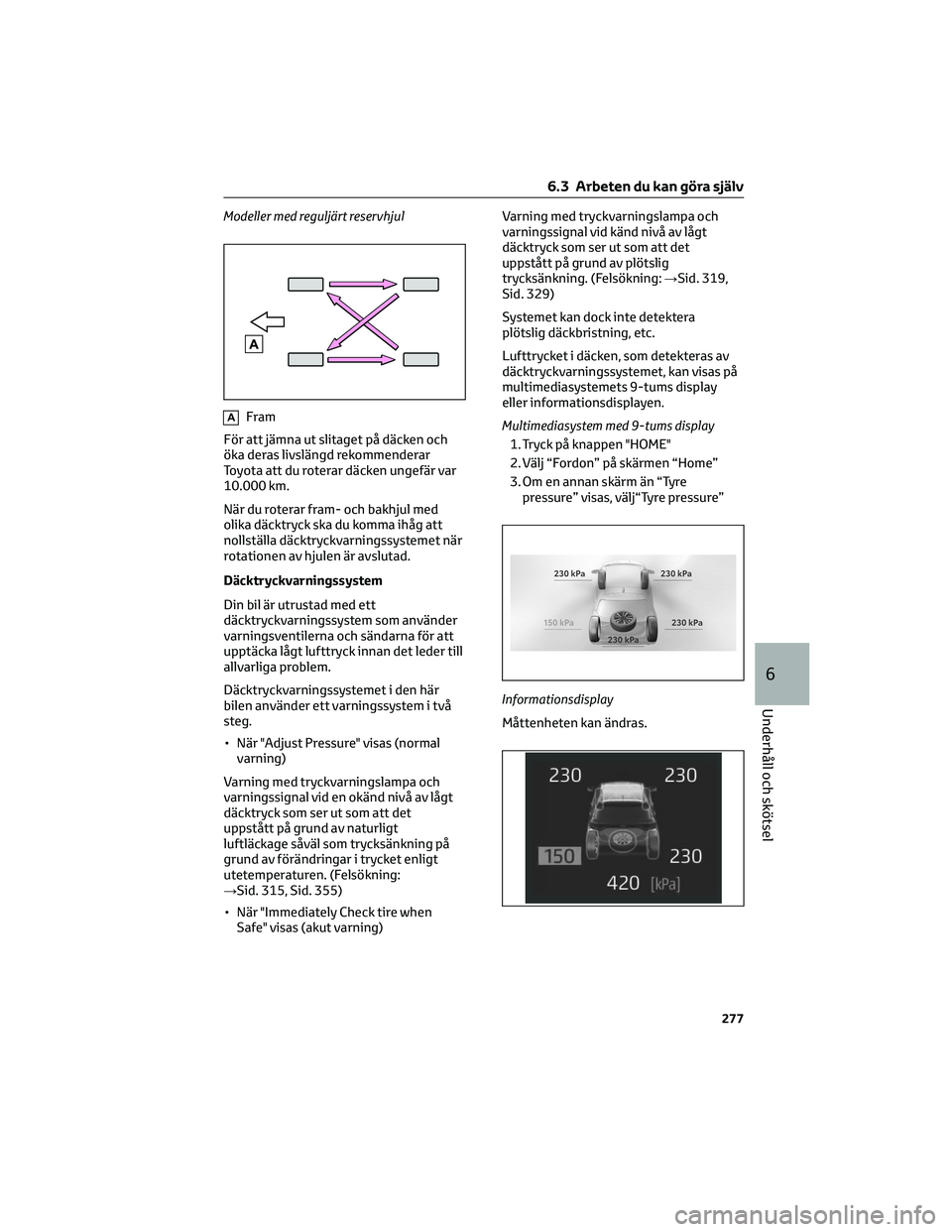

Modeller med reguljärt reservhjul
AFram
För att jämna ut slitaget på däcken och
öka deras livslängd rekommenderar
Toyota att du roterar däcken ungefär var
10.000 km.
När du roterar fram- och bakhjul med
olika däcktryck ska du komma ihåg att
nollställa däcktryckvarningssystemet när
rotationen av hjulen är avslutad.
Däcktryckvarningssystem
Din bil är utrustad med ett
däcktryckvarningssystem som använder
varningsventilerna och sändarna för att
upptäcka lågt lufttryck innan det leder till
allvarliga problem.
Däcktryckvarningssystemet i den här
bilen använder ett varningssystem i två
steg.
• När "Adjust Pressure" visas (normal
varning)
Varning med tryckvarningslampa och
varningssignal vid en okänd nivå av lågt
däcktryck som ser ut som att det
uppstått på grund av naturligt
luftläckage såväl som trycksänkning på
grund av förändringar i trycket enligt
utetemperaturen. (Felsökning:
→Sid. 315, Sid. 355)
• När "Immediately Check tire when
Safe" visas (akut varning)Varning med tryckvarningslampa och
varningssignal vid känd nivå av lågt
däcktryck som ser ut som att det
uppstått på grund av plötslig
trycksänkning. (Felsökning:→Sid. 319,
Sid. 329)
Systemet kan dock inte detektera
plötslig däckbristning, etc.
Lufttrycket i däcken, som detekteras av
däcktryckvarningssystemet, kan visas på
multimediasystemets 9-tums display
eller informationsdisplayen.
Multimediasystem med 9-tums display
1. Tryck på knappen "HOME"
2. Välj “Fordon” på skärmen “Home”
3. Om en annan skärm än “Tyre
pressure” visas, välj“Tyre pressure”
Informationsdisplay
Måttenheten kan ändras.
6.3 Arbeten du kan göra själv
277
6
Underhåll och skötsel

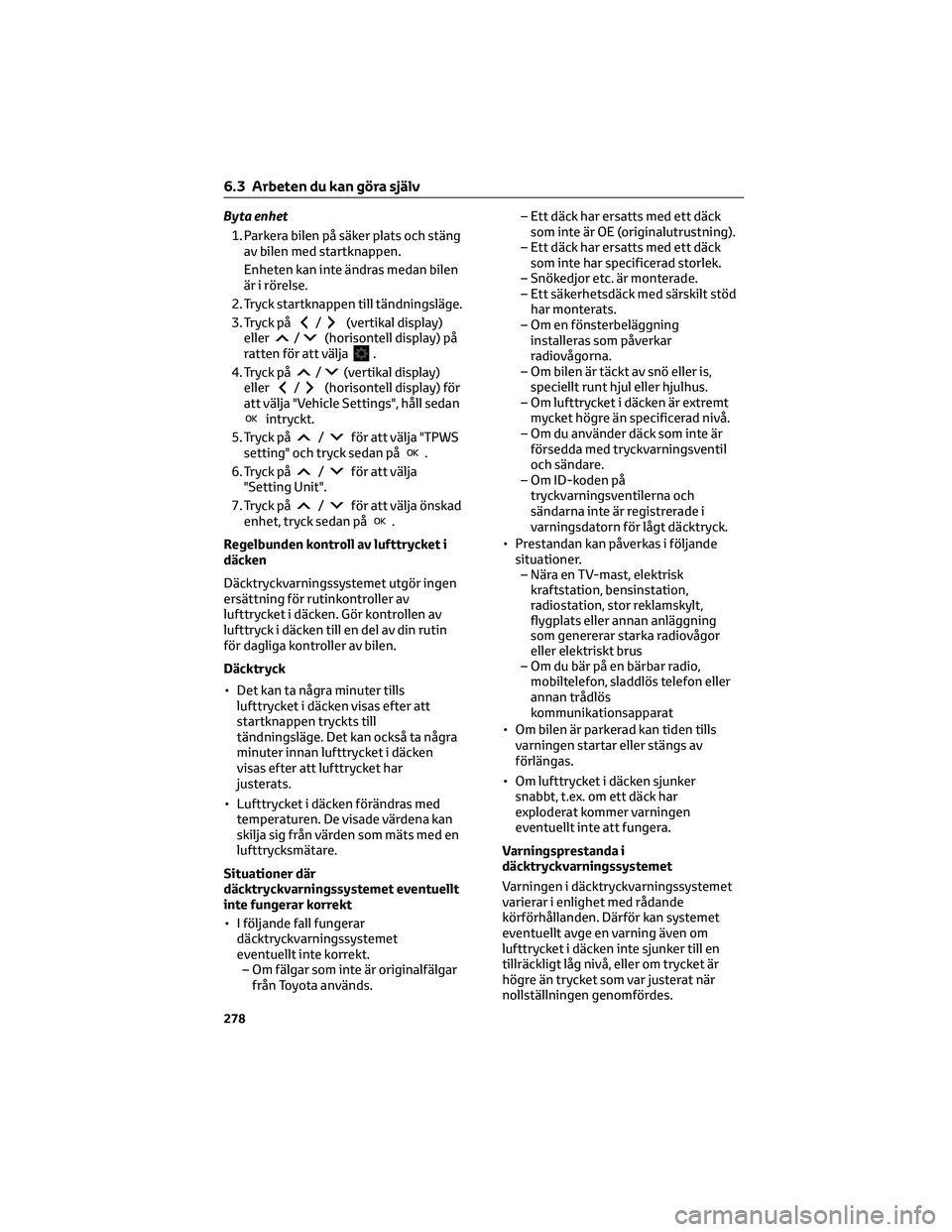

Byta enhet
1. Parkera bilen på säker plats och stäng
av bilen med startknappen.
Enheten kan inte ändras medan bilen
är i rörelse.
2. Tryck startknappen till tändningsläge.
3. Tryck på
/(vertikal display)
eller/(horisontell display) på
ratten för att välja.
4. Tryck på
/(vertikal display)
eller/(horisontell display) för
att välja "Vehicle Settings", håll sedan
intryckt.
5. Tryck på
/för att välja "TPWS
setting" och tryck sedan på.
6. Tryck på
/för att välja
"Setting Unit".
7. Tryck på
/för att välja önskad
enhet, tryck sedan på.
Regelbunden kontroll av lufttrycket i
däcken
Däcktryckvarningssystemet utgör ingen
ersättning för rutinkontroller av
lufttrycket i däcken. Gör kontrollen av
lufttryck i däcken till en del av din rutin
för dagliga kontroller av bilen.
Däcktryck
• Det kan ta några minuter tills
lufttrycket i däcken visas efter att
startknappen tryckts till
tändningsläge. Det kan också ta några
minuter innan lufttrycket i däcken
visas efter att lufttrycket har
justerats.
• Lufttrycket i däcken förändras med
temperaturen. De visade värdena kan
skilja sig från värden som mäts med en
lufttrycksmätare.
Situationer där
däcktryckvarningssystemet eventuellt
inte fungerar korrekt
• I följande fall fungerar
däcktryckvarningssystemet
eventuellt inte korrekt.
– Om fälgar som inte är originalfälgar
från Toyota används.– Ett däck har ersatts med ett däck
som inte är OE (originalutrustning).
– Ett däck har ersatts med ett däck
som inte har specificerad storlek.
– Snökedjor etc. är monterade.
– Ett säkerhetsdäck med särskilt stöd
har monterats.
– Om en fönsterbeläggning
installeras som påverkar
radiovågorna.
– Om bilen är täckt av snö eller is,
speciellt runt hjul eller hjulhus.
– Om lufttrycket i däcken är extremt
mycket högre än specificerad nivå.
– Om du använder däck som inte är
försedda med tryckvarningsventil
och sändare.
– Om ID-koden på
tryckvarningsventilerna och
sändarna inte är registrerade i
varningsdatorn för lågt däcktryck.
• Prestandan kan påverkas i följande
situationer.
– Nära en TV-mast, elektrisk
kraftstation, bensinstation,
radiostation, stor reklamskylt,
flygplats eller annan anläggning
som genererar starka radiovågor
eller elektriskt brus
– Om du bär på en bärbar radio,
mobiltelefon, sladdlös telefon eller
annan trådlös
kommunikationsapparat
• Om bilen är parkerad kan tiden tills
varningen startar eller stängs av
förlängas.
• Om lufttrycket i däcken sjunker
snabbt, t.ex. om ett däck har
exploderat kommer varningen
eventuellt inte att fungera.
Varningsprestanda i
däcktryckvarningssystemet
Varningen i däcktryckvarningssystemet
varierar i enlighet med rådande
körförhållanden. Därför kan systemet
eventuellt avge en varning även om
lufttrycket i däcken inte sjunker till en
tillräckligt låg nivå, eller om trycket är
högre än trycket som var justerat när
nollställningen genomfördes.
6.3 Arbeten du kan göra själv
278
