4-5. Juhiabisüsteemid
■Universaalnäidikul “Blind Spot
Monitor Malfunction Visit Your
Dealer” kuvamisel
Tegemist võib olla anduri rikke või
asendi probleemiga. Võtke ühendust
Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
■Mugandused
Mõningaid funktsioone saab
mugavdada. ( lk 423)
■Pimeda nurga jälgimisrežiimi
vastavustunnistused
 lk 546

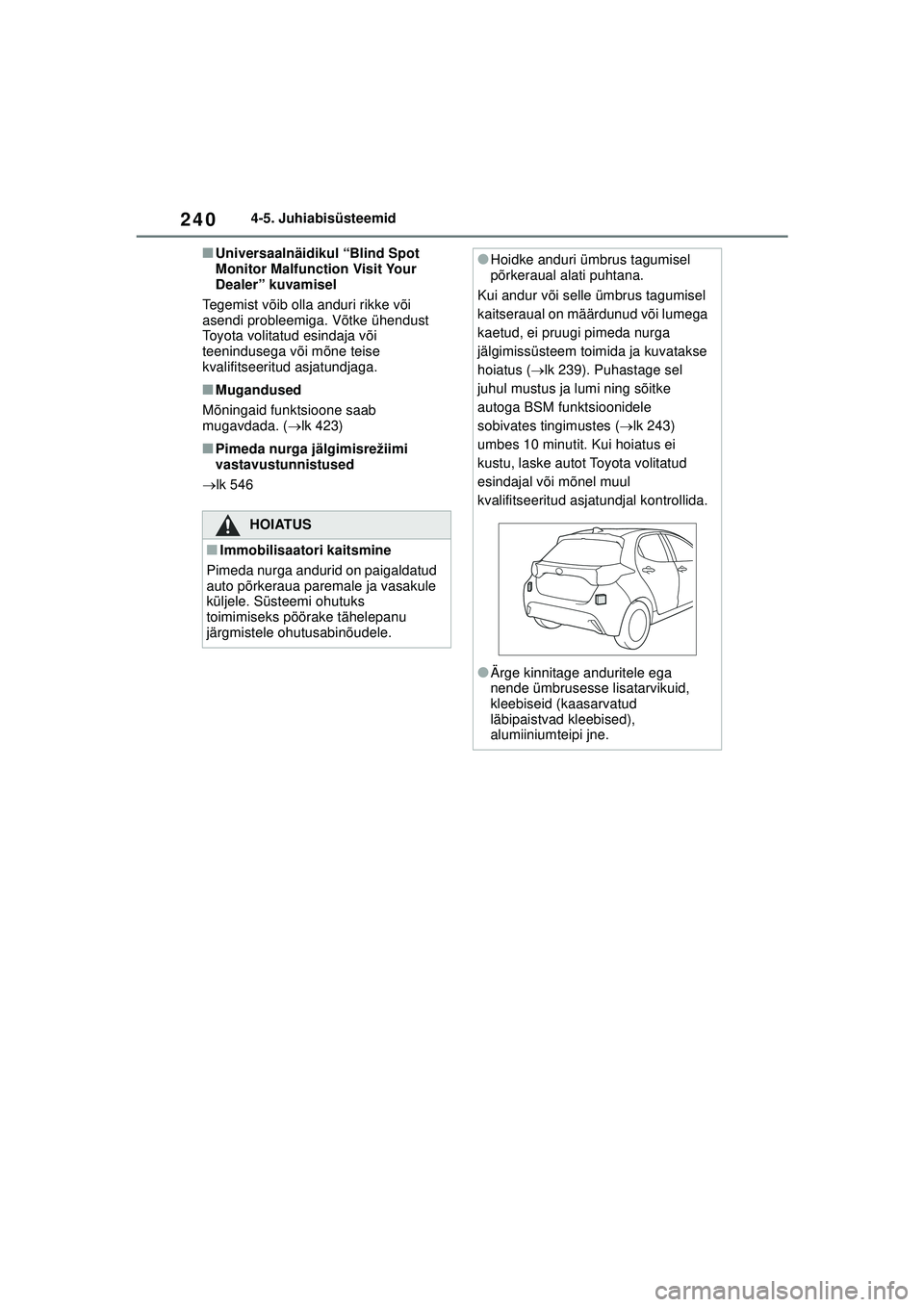

HOIATUS
■Immobilisaatori kaitsmine
Pimeda nurga andurid on paigaldatud
auto põrkeraua paremale ja vasakule
küljele. Süsteemi ohutuks
toimimiseks pöörake tähelepanu
järgmistele ohutusabinõudele.
●Hoidke anduri ümbrus tagumisel
põrkeraual alati puhtana.
Kui andur või selle ümbrus tagumisel
kaitseraual on määrdunud või lumega
kaetud, ei pruugi pimeda nurga
jälgimissüsteem toimida ja kuvatakse
hoiatus ( lk 239). Puhastage sel
juhul mustus ja lumi ning sõitke
autoga BSM funktsioonidele
sobivates tingimustes ( lk 243)
umbes 10 minutit. Kui hoiatus ei
kustu, laske autot Toyota volitatud
esindajal või mõnel muul
kvalifitseeritud asjatundjal kontrollida.
●Ärge kinnitage anduritele ega
nende ümbrusesse lisatarvikuid,
kleebiseid (kaasarvatud
läbipaistvad kleebised),
alumiiniumteipi jne.
Yaris_OM_Europe_OM52M05EE.book Page 240 Thursday, March 17, 2022 7:54 PM

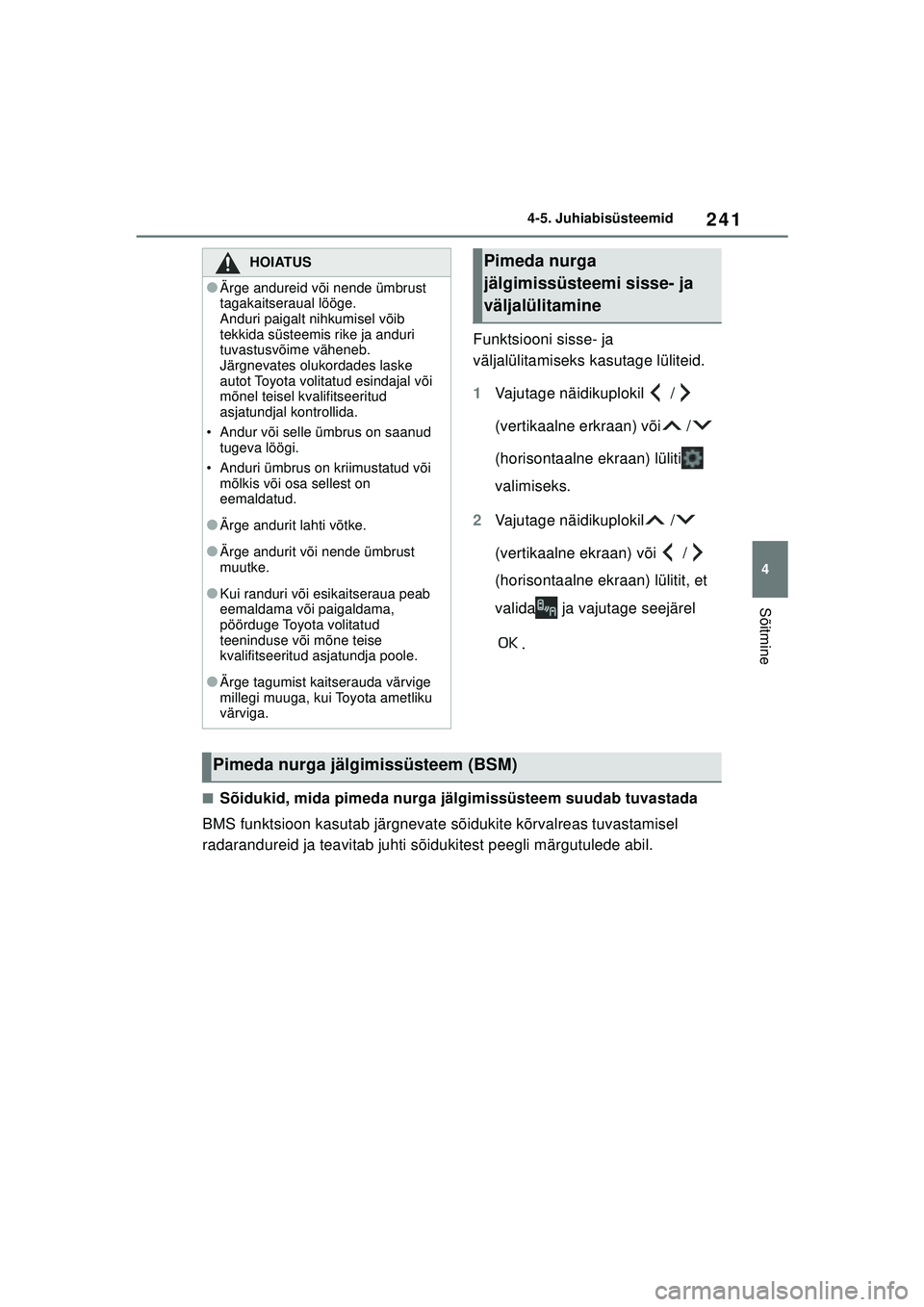

241
4
Owners Manual_Europe_M52M05_EE
4-5. Juhiabisüsteemid
Sõitmine
Funktsiooni sisse- ja
väljalülitamiseks kasutage lüliteid.
1Vajutage näidikuplokil /
(vertikaalne erkraan) või /
(horisontaalne ekraan) lüliti
valimiseks.
2 Vajutage näidikuplokil /
(vertikaalne ekraan) või /
(horisontaalne ekraan) lülitit, et
valida ja vajutage seejärel
.
■Sõidukid, mida pimeda nurga jälgimissüsteem suudab tuvastada
BMS funktsioon kasutab järgnevate sõidukite kõrvalreas tuvastamisel
radarandureid ja teavitab juhti sõidukitest peegli märgutulede abil.
HOIATUS
●Ärge andureid või nende ümbrust
tagakaitseraual lööge.
Anduri paigalt nihkumisel võib
tekkida süsteemis rike ja anduri
tuvastusvõime väheneb.
Järgnevates olukordades laske
autot Toyota volitatud esindajal või
mõnel teisel kvalifitseeritud
asjatundjal kontrollida.
• Andur või selle ümbrus on saanud tugeva löögi.
• Anduri ümbrus on kriimustatud või mõlkis või osa sellest on
eemaldatud.
●Ärge andurit lahti võtke.
●Ärge andurit või nende ümbrust
muutke.
●Kui randuri või esikaitseraua peab
eemaldama või paigaldama,
pöörduge Toyota volitatud
teeninduse või mõne teise
kvalifitseeritud asjatundja poole.
●Ärge tagumist kaitserauda värvige
millegi muuga, kui Toyota ametliku
värviga.
Pimeda nurga
jälgimissüsteemi sisse- ja
väljalülitamine
Pimeda nurga jälgimissüsteem (BSM)
Yaris_OM_Europe_OM52M05EE.book Page 241 Thursday, March 17, 2022 7:54 PM

242
Owners Manual_Europe_M52M05_EE
4-5. Juhiabisüsteemid
Sõidukid, mis ei ole külgpeeglitest nähtavad (pime nurk)
Kiiresti tagant lähenevad sõidukid, mis ei ole külgpeeglitest nähtavad
(pime nurk)

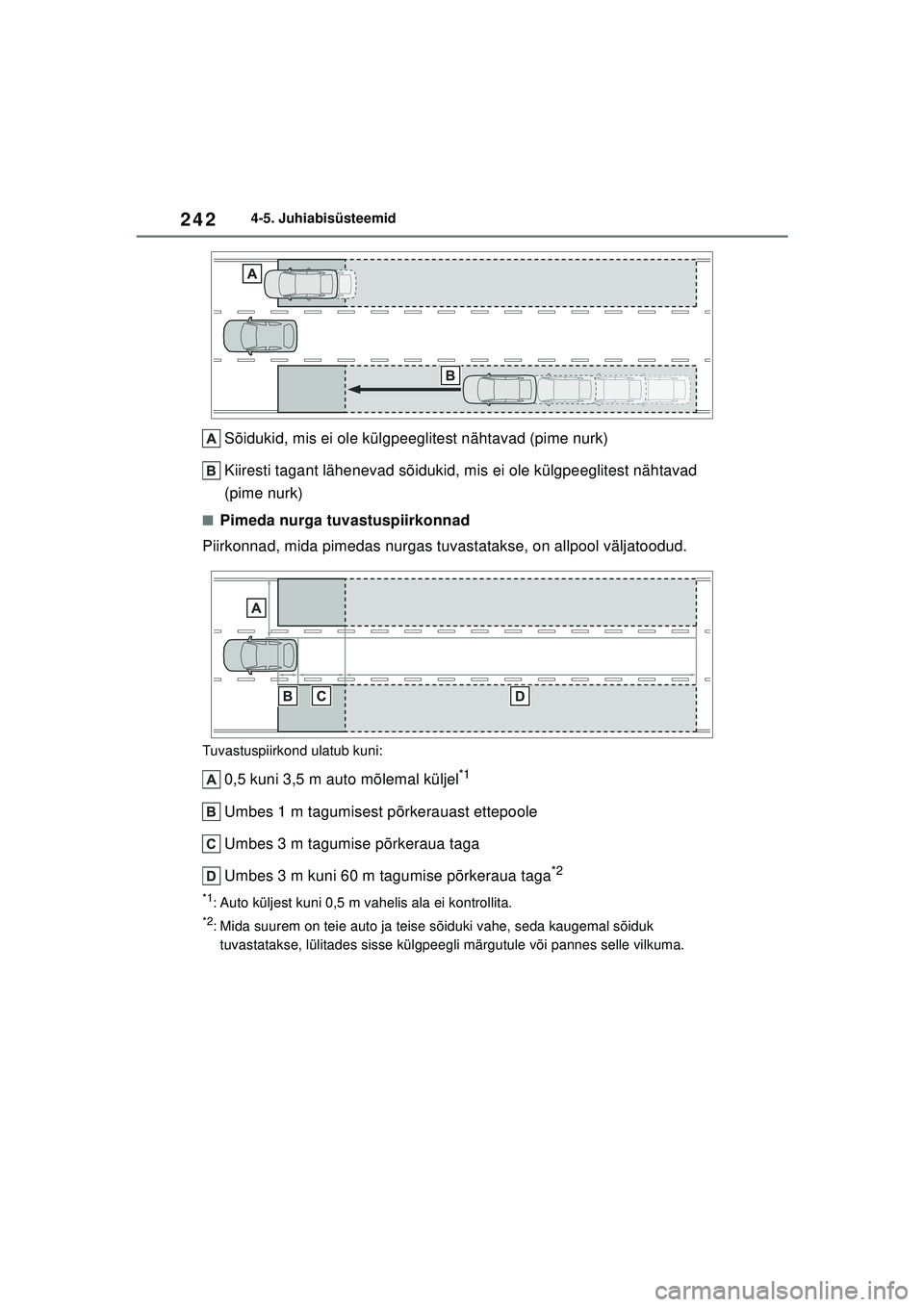

■Pimeda nurga tuvastuspiirkonnad
Piirkonnad, mida pimedas nurgas tuvastatakse, on allpool väljatoodud.
Tuvastuspiirkond ulatub kuni:
0,5 kuni 3,5 m auto mõlemal küljel*1
Umbes 1 m tagumisest põrkerauast ettepoole
Umbes 3 m tagumise põrkeraua taga
Umbes 3 m kuni 60 m tagumise põrkeraua taga
*2
*1: Auto küljest kuni 0,5 m vahelis ala ei kontrollita.
*2: Mida suurem on teie auto ja teise sõiduki vahe, seda kaugemal sõiduk tuvastatakse, lülitades sisse külgpeegli märgutule või pannes selle vilkuma.
Yaris_OM_Europe_OM52M05EE.book Page 242 Thursday, March 17, 2022 7:54 PM

243
4
Owners Manual_Europe_M52M05_EE
4-5. Juhiabisüsteemid
Sõitmine

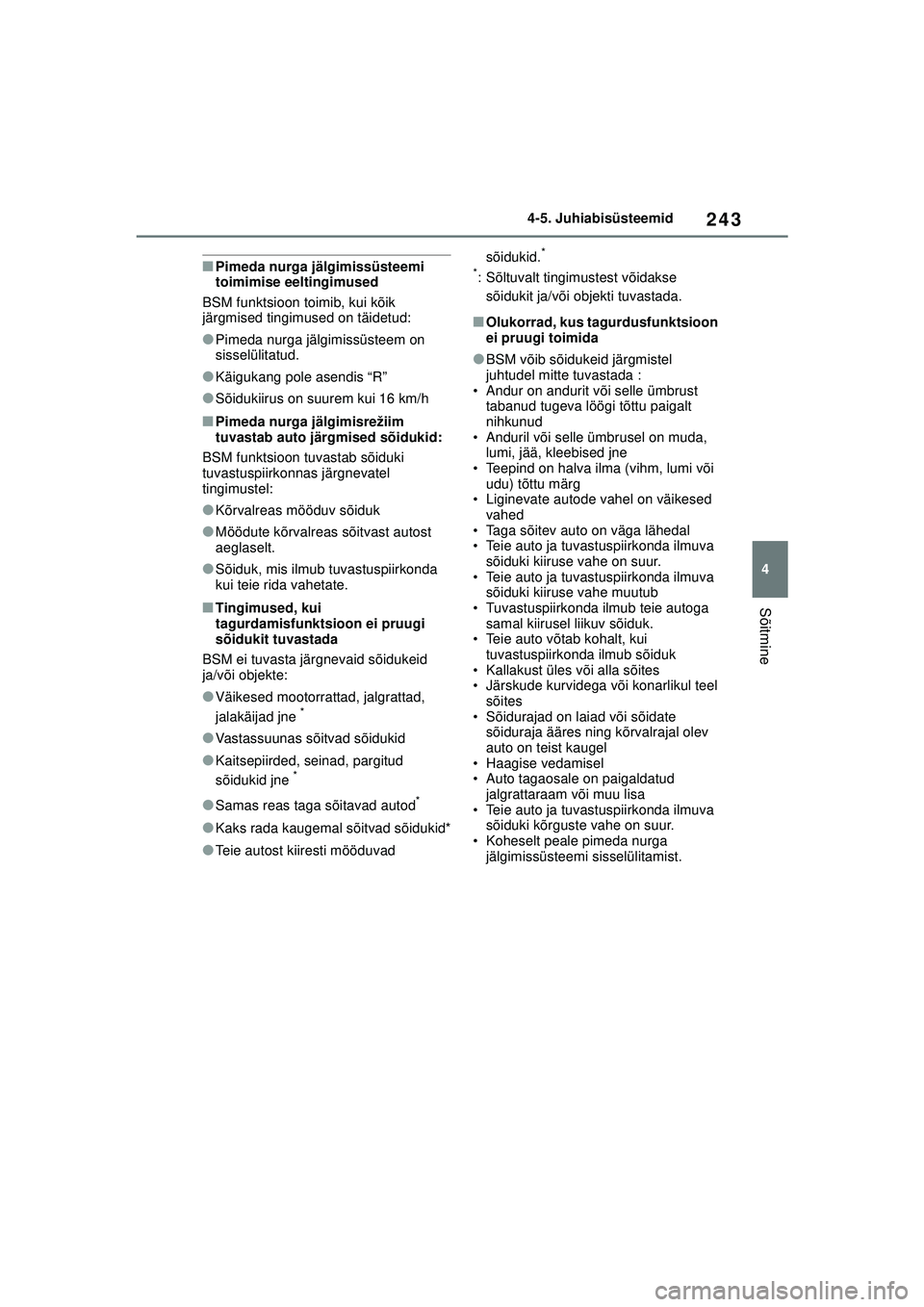

■Pimeda nurga jälgimissüsteemi
toimimise eeltingimused
BSM funktsioon toimib, kui kõik
järgmised tingimused on täidetud:
●Pimeda nurga jälgimissüsteem on
sisselülitatud.
●Käigukang pole asendis “R”
●Sõidukiirus on suurem kui 16 km/h
■Pimeda nurga jälgimisrežiim
tuvastab auto järgmised sõidukid:
BSM funktsioon tuvastab sõiduki
tuvastuspiirkonnas järgnevatel
tingimustel:
●Kõrvalreas mööduv sõiduk
●Möödute kõrvalreas sõitvast autost
aeglaselt.
●Sõiduk, mis ilmub tuvastuspiirkonda
kui teie rida vahetate.
■Tingimused, kui
tagurdamisfunktsioon ei pruugi
sõidukit tuvastada
BSM ei tuvasta järgnevaid sõidukeid
ja/või objekte:
●Väikesed mootorrattad, jalgrattad,
jalakäijad jne *
●Vastassuunas sõitvad sõidukid
●Kaitsepiirded, seinad, pargitud
sõidukid jne *
●Samas reas taga sõitavad autod*
●Kaks rada kaugemal sõitvad sõidukid*
●Teie autost kiiresti mööduvad sõidukid.
*
*
: Sõltuvalt tingimustest võidakse sõidukit ja/või objekti tuvastada.
■Olukorrad, kus tagurdusfunktsioon
ei pruugi toimida
●BSM võib sõidukeid järgmistel
juhtudel mitte tuvastada :
• Andur on andurit või selle ümbrust tabanud tugeva löögi tõttu paigalt
nihkunud
• Anduril või selle ümbrusel on muda, lumi, jää, kleebised jne
• Teepind on halva ilma (vihm, lumi või udu) tõttu märg
• Liginevate autode vahel on väikesed
vahed
• Taga sõitev auto on väga lähedal
• Teie auto ja tuvastuspiirkonda ilmuva sõiduki kiiruse vahe on suur.
• Teie auto ja tuvastuspiirkonda ilmuva sõiduki kiiruse vahe muutub
• Tuvastuspiirkonda ilmub teie autoga samal kiirusel liikuv sõiduk.
• Teie auto võtab kohalt, kui
tuvastuspiirkonda ilmub sõiduk
• Kallakust üles või alla sõites
• Järskude kurvidega või konarlikul teel sõites
• Sõidurajad on laiad või sõidate sõiduraja ääres ning kõrvalrajal olev
auto on teist kaugel
• Haagise vedamisel
• Auto tagaosale on paigaldatud jalgrattaraam või muu lisa
• Teie auto ja tuvastuspiirkonda ilmuva sõiduki kõrguste vahe on suur.
• Koheselt peale pimeda nurga jälgimissüsteemi sisselülitamist.
Yaris_OM_Europe_OM52M05EE.book Page 243 Thursday, March 17, 2022 7:54 PM

244
Owners Manual_Europe_M52M05_EE
4-5. Juhiabisüsteemid
●BSM võib asjatult hoiatada
järgnevatel juhtudel:
• Andur on andurit või selle ümbrust tabanud tugeva löögi tõttu paigalt
nihkunud
• Teie auto ja teepiirde, seina jne vahe on väike
• Kallakust üles või alla sõites
• Sõidurajad on kitsad või sõidate sõiduraja servas ning kaugemal
sõidurajal sõitev auto siseneb
tuvastusalasse
• Järskude kurvidega või konarlikul teel
sõites
• Rattad libisevad või pöörlevad
• Taga sõitev auto on väga lähedal
• Auto tagaosale on paigaldatud jalgrattaraam või muu lisa
*: Mõnel mudelil

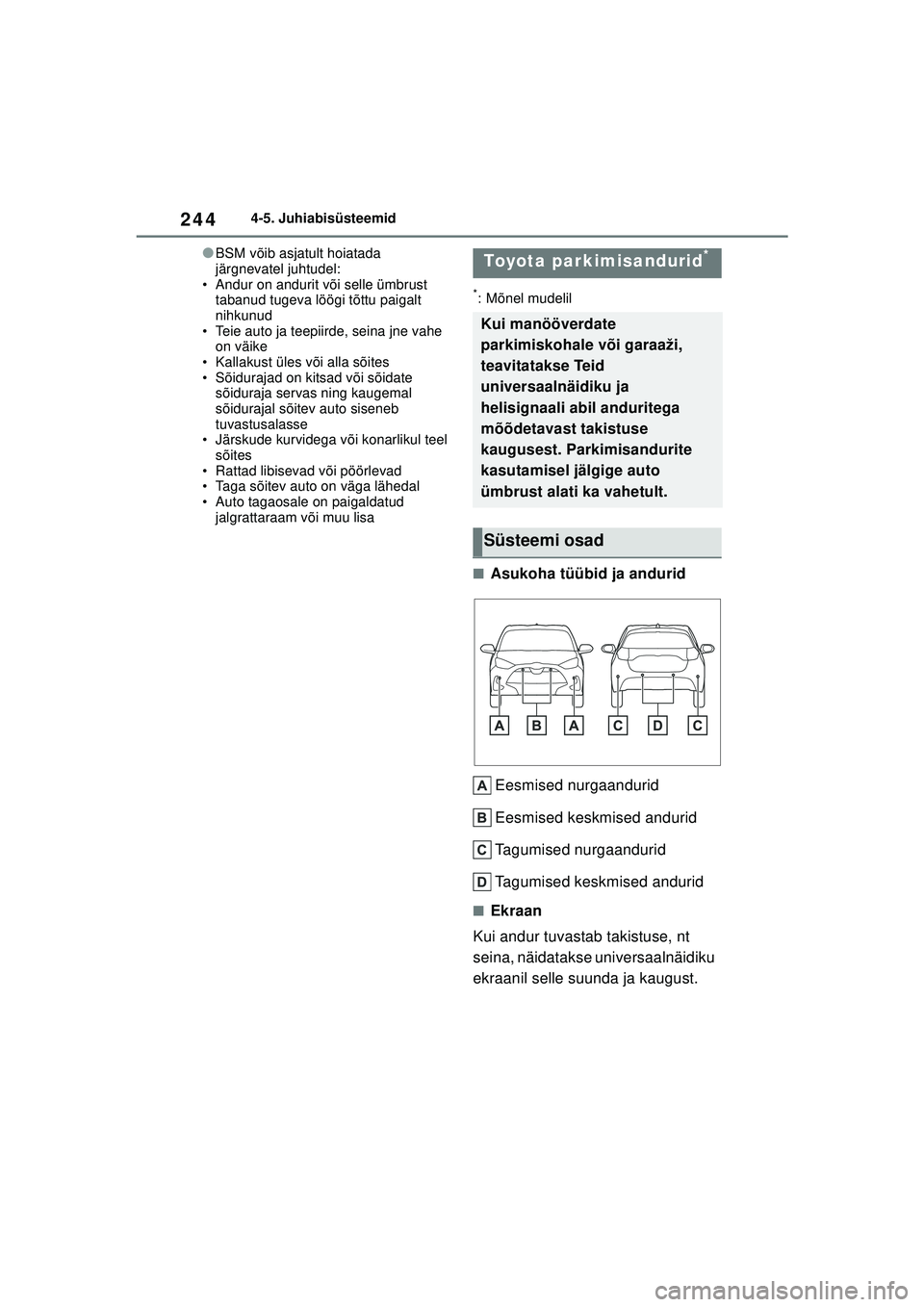

■Asukoha tüübid ja andurid
Eesmised nurgaandurid
Eesmised keskmised andurid
Tagumised nurgaandurid
Tagumised keskmised andurid
■Ekraan
Kui andur tuvastab takistuse, nt
seina, näidatakse universaalnäidiku
ekraanil selle suunda ja kaugust.
Toyota parkimisandurid*
Kui manööverdate
parkimiskohale või garaaži,
teavitatakse Teid
universaalnäidiku ja
helisignaali abil anduritega
mõõdetavast takistuse
kaugusest. Parkimisandurite
kasutamisel jälgige auto
ümbrust alati ka vahetult.
Süsteemi osad
Yaris_OM_Europe_OM52M05EE.book Page 244 Thursday, March 17, 2022 7:54 PM

245
4
Owners Manual_Europe_M52M05_EE
4-5. Juhiabisüsteemid
Sõitmine

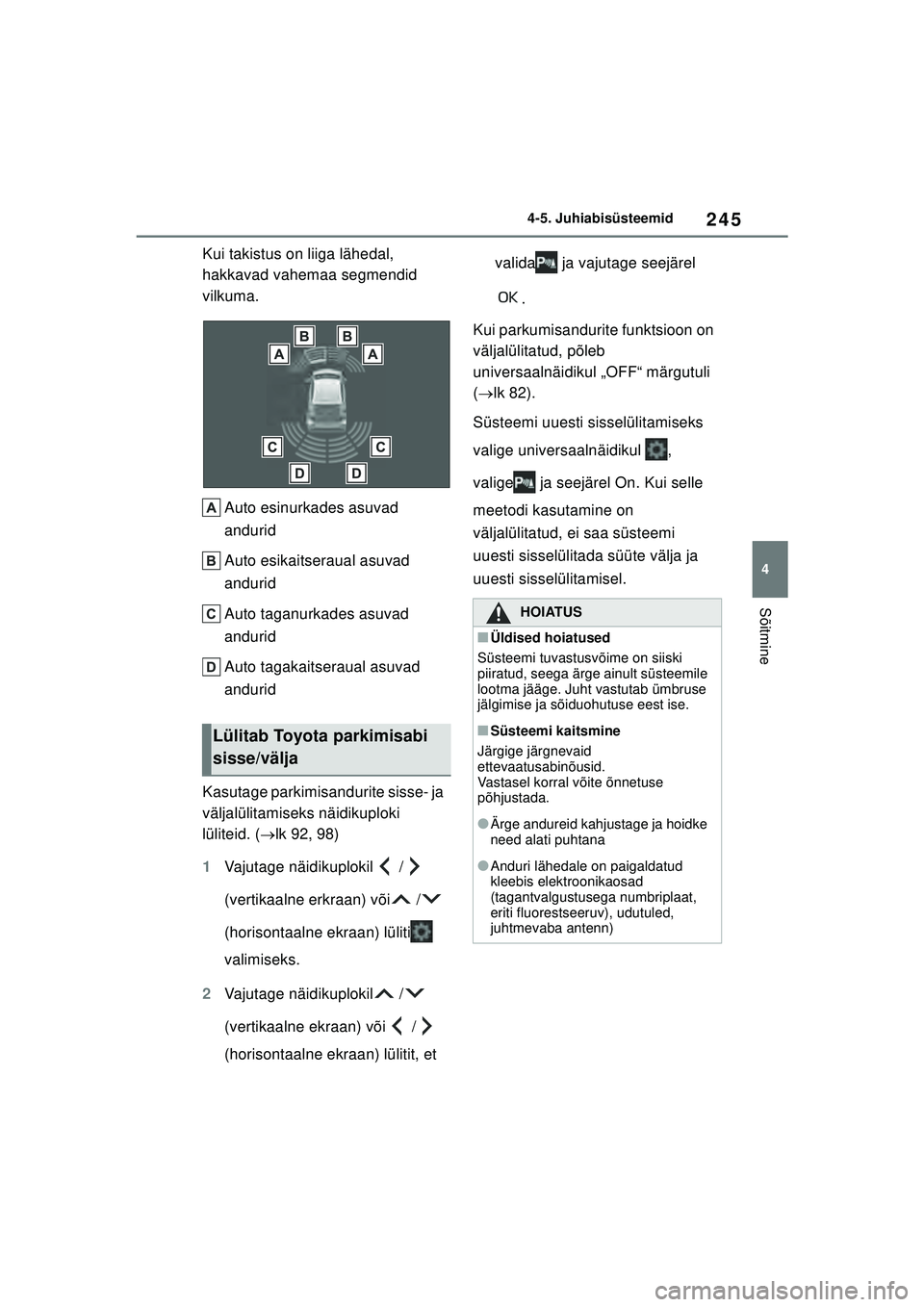

Kui takistus on liiga lähedal,
hakkavad vahemaa segmendid
vilkuma.Auto esinurkades asuvad
andurid
Auto esikaitseraual asuvad
andurid
Auto taganurkades asuvad
andurid
Auto tagakaitseraual asuvad
andurid
Kasutage parkimisandurite sisse- ja
väljalülitamiseks näidikuploki
lüliteid. ( lk 92, 98)
1 Vajutage näidikuplokil /
(vertikaalne erkraan) või /
(horisontaalne ekraan) lüliti
valimiseks.
2 Vajutage näidikuplokil /
(vertikaalne ekraan) või /
(horisontaalne ekraan) lülitit, et valida ja vajutage seejärel
.
Kui parkumisandurite funktsioon on
väljalülitatud, põleb
universaalnäidikul „OFF“ märgutuli
(  lk 82).
Süsteemi uuesti sisselülitamiseks
valige universaalnäidikul ,
valige ja seejärel On. Kui selle
meetodi kasutamine on
väljalülitatud, ei saa süsteemi
uuesti sisselülitada süüte välja ja
uuesti sisselülitamisel.
Lülitab Toyota parkimisabi
sisse/välja
HOIATUS
■Üldised hoiatused
Süsteemi tuvastusvõime on siiski
piiratud, seega ärge ainult süsteemile
lootma jääge. Juht vastutab ümbruse
jälgimise ja sõiduohutuse eest ise.
■Süsteemi kaitsmine
Järgige järgnevaid
ettevaatusabinõusid.
Vastasel korral võite õnnetuse
põhjustada.
●Ärge andureid kahjustage ja hoidke
need alati puhtana
●Anduri lähedale on paigaldatud
kleebis elektroonikaosad
(tagantvalgustusega numbriplaat,
eriti fluorestseeruv), udutuled,
juhtmevaba antenn)
Yaris_OM_Europe_OM52M05EE.book Page 245 Thursday, March 17, 2022 7:54 PM

246
Owners Manual_Europe_M52M05_EE
4-5. Juhiabisüsteemid
■Kasutamise eeltingimus
●Süütelüliti on ON asendis.
●Parkimisandurite funktsioon on
sisselülitatud.
●Sõidukiirus on väiksem kui 10 km/h.
●Käigukang ei ole "P" asendis.
Universaalpaneelil kuvatakse “Clean Parking Assist Sensor”.
■
Andur võib olla kaetud jää, lume,
mustusega. Sel juhul eemaldage jää,
lumi, mustus jne andurilt ja süsteemi töö
taastub.
Samuti võidaks andurile jää tekkimisel
kuvada hoiatus, kui andur ei suuda
takistust tuvastada. Jää sulamisel,
taastub süsteemi töö.
Kui hoiatus kuvatakse puhta anduriga,
võib olla tegemist anduri rikkega. Võtke
ühendust Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
■Takistuste tuvastamine
●Anduri tuvastusala on piiratud ala auto
esi- ja tagakaitseraudade ümber.
●Kasutamisel võivad tekkida järgnevad
olukorrad.
• Sõltuvalt takistuse kujust ja muudest teguritest võib takistuse tuvastamise
vahemik olla lühem või takistust ei
suudeta üldse tuvastada.
• Tuvastamine ei pruugi õnnestuda anduri läheduses olevate takistuste
HOIATUS
●Kaitske andurit ja selle ümbrust
löökide eest. Kui radarandurit,
esiresti või esikaitserauda on
tabanud tugev löök, siis laske
needkindlasti Toyota volitatud
müügiesindajal või mõnel teisel
kvalifitseeritud asjatundjal
kontrollida. Kui randuri või
esikaitseraua peab eemaldama või
paigaldama, pöörduge Toyota
volitatud teeninduse või mõne teise
kvalifitseeritud asjatundja poole.
●Ärge andureid muutke, lahti võtke
ega värvige.
●Ärge kinnitage numbriplaati.
●Sõitke kindlasti ettenähtud
rehvirõhuga.
■Funktsiooni väljalülitamine
Järgnevates olukordades võib
süsteem sekkuda ka siis, kui
kokkupõrke oht puudub.
●Ülaltoodud hoiatuste
mittejärgimine.
●Auto vedrustust on muudetud
(madalam vedrustus).
■Auto pesemine
Ärge suunake anduritele tugevat vee-
või aurujuga.
See võib põhjustada andurite rikke.
●Kõrgsurvepesuri kasutamisel ärge
suunake neid otse anduritel, see
võib põhjustada rikke.
●Aurupesuri kasutamisel ärge
suunake andurit andurile liiga
lähedale.
Yaris_OM_Europe_OM52M05EE.book Page 246 Thursday, March 17, 2022 7:54 PM

247
4
Owners Manual_Europe_M52M05_EE
4-5. Juhiabisüsteemid
Sõitmine
tõttu.

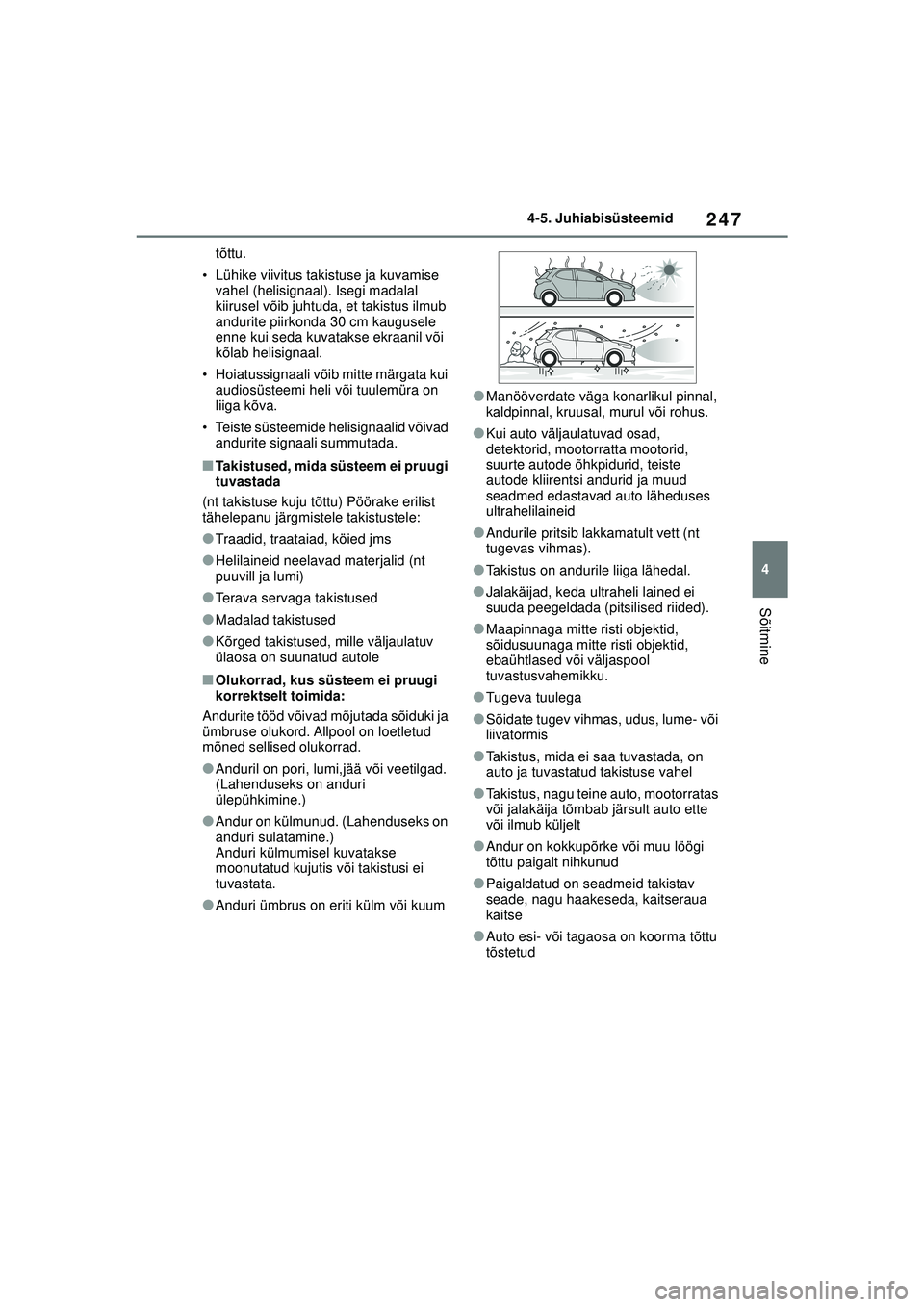

• Lühike viivitus takistuse ja kuvamise vahel (helisignaal). Isegi madalal
kiirusel võib juhtuda, et takistus ilmub
andurite piirkonda 30 cm kaugusele
enne kui seda kuvatakse ekraanil või
kõlab helisignaal.
• Hoiatussignaali võib mitte märgata kui audiosüsteemi heli või tuulemüra on
liiga kõva.
• Teiste süsteemide helisignaalid võivad andurite signaali summutada.
■Takistused, mida süsteem ei pruugi
tuvastada
(nt takistuse kuju tõttu) Pöörake erilist
tähelepanu järgmistele takistustele:
●Traadid, traataiad, köied jms
●Helilaineid neelavad materjalid (nt
puuv ill ja lumi)
●Terava servaga takistused
●Madalad takistused
●Kõrged takistused, mille väljaulatuv
ülaosa on suunatud autole
■Olukorrad, kus süsteem ei pruugi
korrektselt toimida:
Andurite tööd võivad mõjutada sõiduki ja
ümbruse olukord. Allpool on loetletud
mõned sellised olukorrad.
●Anduril on pori, lumi,jää või veetilgad.
(Lahenduseks on anduri
ülepühkimine.)
●Andur on külmunud. (Lahenduseks on
anduri sulatamine.)
Anduri külmumisel kuvatakse
moonutatud kujutis või takistusi ei
tuvastata.
●Anduri ümbrus on eriti külm või kuum
●Manööverdate väga konarlikul pinnal,
kaldpinnal, kruusal, murul või rohus.
●Kui auto väljaulatuvad osad,
detektorid, mootorratta mootorid,
suurte autode õhkpidurid, teiste
autode kliirentsi andurid ja muud
seadmed edastavad auto läheduses
ultrahelilaineid
●Andurile pritsib lakkamatult vett (nt
tugevas vihmas).
●Takistus on andurile liiga lähedal.
●Jalakäijad, keda ultraheli lained ei
suuda peegeldada (pitsilised riided).
●Maapinnaga mitte risti objektid,
sõidusuunaga mitte risti objektid,
ebaühtlased või väljaspool
tuvastusvahemikku.
●Tugeva tuulega
●Sõidate tugev vihmas, udus, lume- või
liivatormis
●Takistus, mida ei saa tuvastada, on
auto ja tuvastatud takistuse vahel
●Takistus, nagu teine auto, mootorratas
või jalakäija tõmbab järsult auto ette
või ilmub küljelt
●Andur on kokkupõrke või muu löögi
tõttu paigalt nihkunud
●Paigaldatud on seadmeid takistav
seade, nagu haakeseda, kaitseraua
kaitse
●Auto esi- või tagaosa on koorma tõttu
tõstetud
Yaris_OM_Europe_OM52M05EE.book Page 247 Thursday, March 17, 2022 7:54 PM

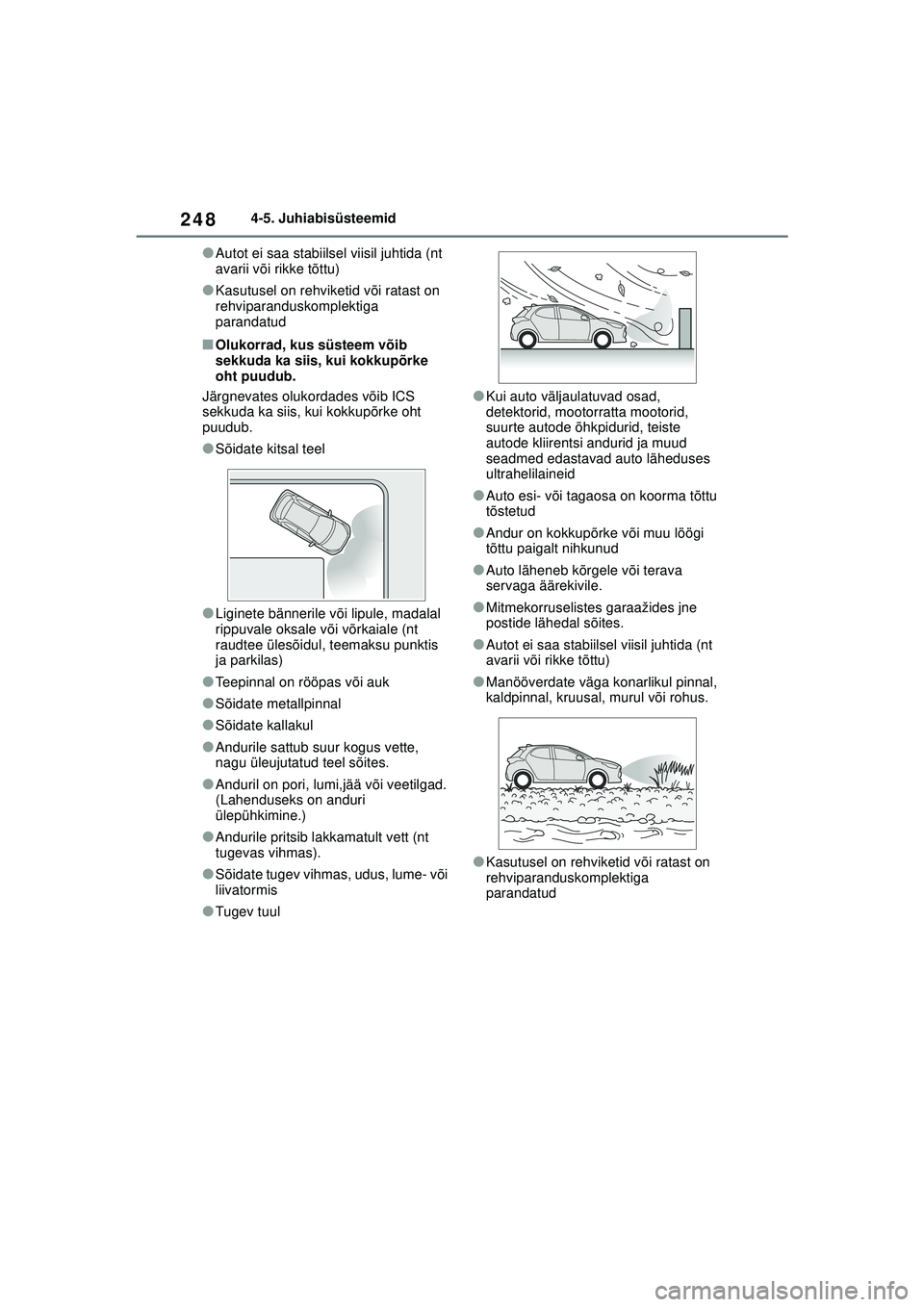

248
Owners Manual_Europe_M52M05_EE
4-5. Juhiabisüsteemid
●Autot ei saa stabiilsel viisil juhtida (nt
avarii või rikke tõttu)
●Kasutusel on rehviketid või ratast on
rehviparanduskomplektiga
parandatud
■Olukorrad, kus süsteem võib
sekkuda ka siis, kui kokkupõrke
oht puudub.
Järgnevates olukordades võib ICS
sekkuda ka siis, kui kokkupõrke oht
puudub.
●Sõidate kitsal teel
●Liginete bännerile või lipule, madalal
rippuvale oksale või võrkaiale (nt
raudtee ülesõidul, teemaksu punktis
ja parkilas)
●Teepinnal on rööpas või auk
●Sõidate metallpinnal
●Sõidate kallakul
●Andurile sattub suur kogus vette,
nagu üleujutatud teel sõites.
●Anduril on pori, lumi,jää või veetilgad.
(Lahenduseks on anduri
ülepühkimine.)
●Andurile pritsib lakkamatult vett (nt
tugevas vihmas).
●Sõidate tugev vihmas, udus, lume- või
liivatormis
●Tugev tuul
●Kui auto väljaulatuvad osad,
detektorid, mootorratta mootorid,
suurte autode õhkpidurid, teiste
autode kliirentsi andurid ja muud
seadmed edastavad auto läheduses
ultrahelilaineid
●Auto esi- või tagaosa on koorma tõttu
tõstetud
●Andur on kokkupõrke või muu löögi
tõttu paigalt nihkunud
●Auto läheneb kõrgele või terava
servaga äärekivile.
●Mitmekorruselistes garaažides jne
postide lähedal sõites.
●Autot ei saa stabiilsel viisil juhtida (nt
avarii või rikke tõttu)
●Manööverdate väga konarlikul pinnal,
kaldpinnal, kruusal, murul või rohus.
●Kasutusel on rehviketid või ratast on
rehviparanduskomplektiga
parandatud
Yaris_OM_Europe_OM52M05EE.book Page 248 Thursday, March 17, 2022 7:54 PM

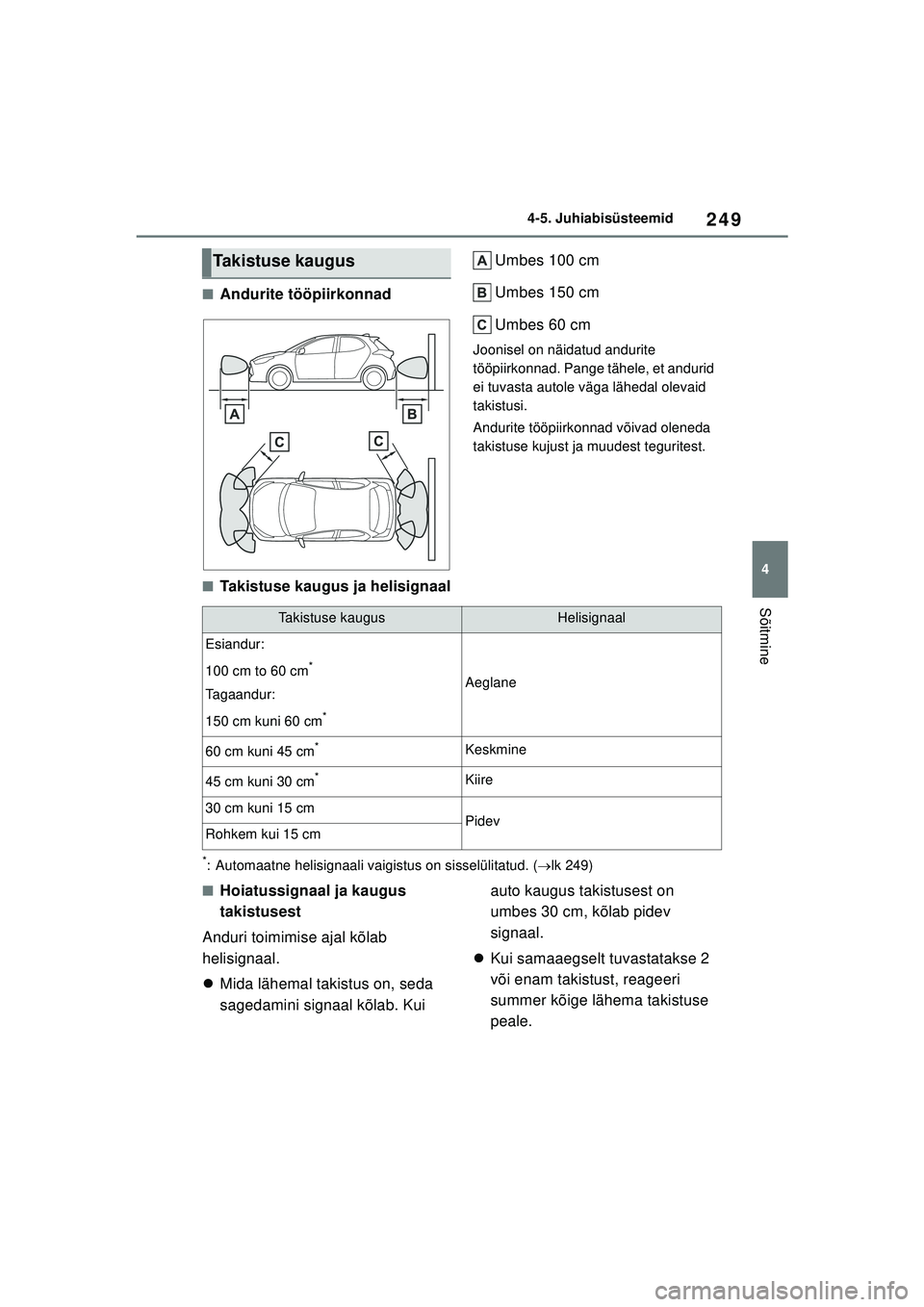

249
4
Owners Manual_Europe_M52M05_EE
4-5. Juhiabisüsteemid
Sõitmine
■Andurite tööpiirkonnadUmbes 100 cm
Umbes 150 cm
Umbes 60 cm
Joonisel on näidatud andurite
tööpiirkonnad. Pange tähele, et andurid
ei tuvasta autole väga lähedal olevaid
takistusi.
Andurite tööpiirkonnad võivad oleneda
takistuse kujust ja muudest teguritest.
■Takistuse kaugus ja helisignaal
*: Automaatne helisignaali vaigistus on sisselülitatud. (
lk 249)
■Hoiatussignaal ja kaugus
takistusest
Anduri toimimise ajal kõlab
helisignaal.
 Mida lähemal takistus on, seda
sagedamini signaal kõlab. Kui auto kaugus takistusest on
umbes 30 cm, kõlab pidev
signaal.
 Kui samaaegselt tuvastatakse 2
või enam takistust, reageeri
summer kõige lähema takistuse
peale.
Takistuse kaugus
Takistuse kaugusHelisignaal
Esiandur:
100 cm to 60 cm
*
Tagaandur:
150 cm kuni 60 cm
*
Aeglane
60 cm kuni 45 cm*Keskmine
45 cm kuni 30 cm*Kiire
30 cm kuni 15 cmPidevRohkem kui 15 cm
Yaris_OM_Europe_OM52M05EE.book Page 249 Thursday, March 17, 2022 7:54 PM
