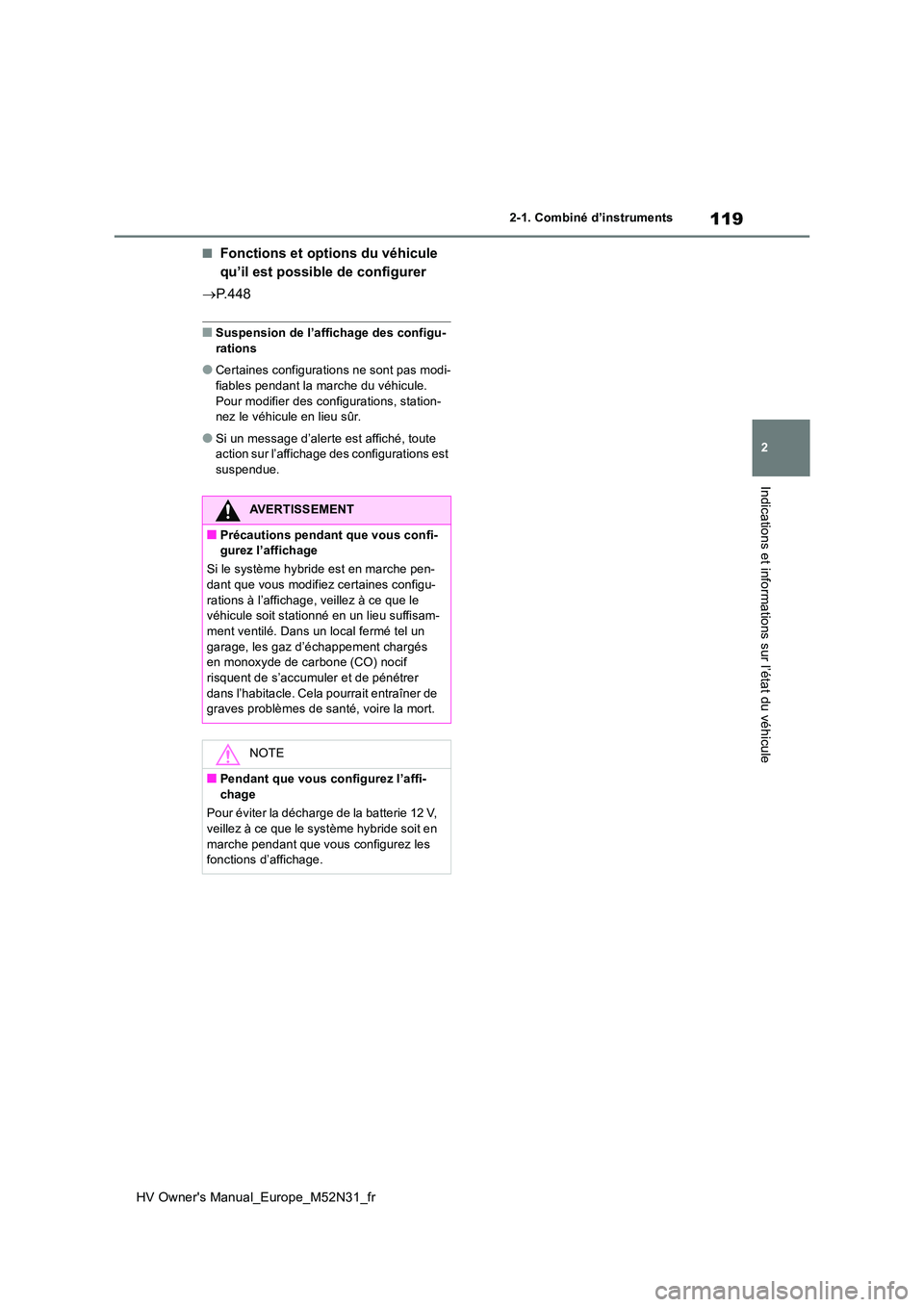

119
2
HV Owner's Manual_Europe_M52N31_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
■Fonctions et options du véhicule
qu’il est possible de configurer
 P. 4 4 8
■Suspension de l’affichage des configu- rations
●Certaines configurations ne sont pas modi-fiables pendant la marche du véhicule.
Pour modifier des configurations, station- nez le véhicule en lieu sûr.
●Si un message d’alerte est affiché, toute action sur l’affichage des configurations est suspendue.
AVERTISSEMENT
■Précautions pendant que vous confi-gurez l’affichage
Si le système hybride est en marche pen- dant que vous modifiez certaines configu-
rations à l’affichage, veillez à ce que le véhicule soit stationné en un lieu suffisam-ment ventilé. Dans un local fermé tel un
garage, les gaz d’échappement chargés en monoxyde de carbone (CO) nocif risquent de s’accumuler et de pénétrer
dans l’habitacle. Cela pourrait entraîner de graves problèmes de santé, voire la mort.
NOTE
■Pendant que vous configurez l’affi-
chage
Pour éviter la décharge de la batterie 12 V, veillez à ce que le système hybride soit en
marche pendant que vous configurez les fonctions d’affichage.

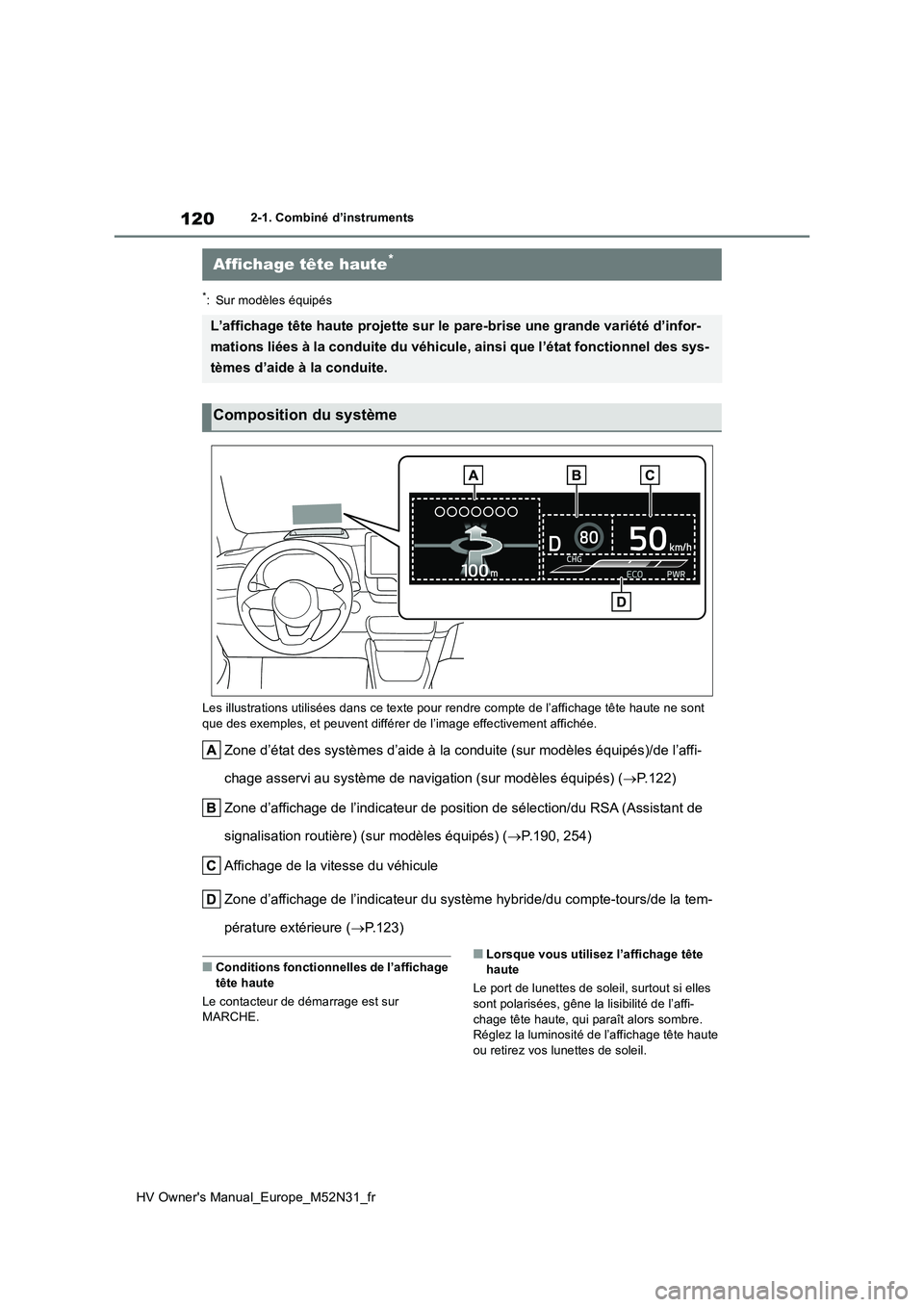

120
HV Owner's Manual_Europe_M52N31_fr
2-1. Combiné d’instruments
*: Sur modèles équipés
Les illustrations utilisées dans c e texte pour rendre compte de l’affichage tête haute ne sont
que des exemples, et peuvent différer de l’image effectivement affichée.
Zone d’état des systèmes d’aide à la conduite (sur modèles équipés)/de l’affi-
chage asservi au système de navigation (sur modèles équipés) ( P.122)
Zone d’affichage de l’indicateur de position de sélection/du RS A (Assistant de
signalisation routière) (sur modèles équipés) ( P.190, 254)
Affichage de la vitesse du véhicule
Zone d’affichage de l’indicateur du système hybride/du compte-t ours/de la tem-
pérature extérieure ( P.123)
■Conditions fonctionnelles de l’affichage
tête haute
Le contacteur de démarrage est sur MARCHE.
■Lorsque vous utilisez l’affichage tête haute
Le port de lunettes de soleil, surtout si elles sont polarisées, gêne la lisibilité de l’affi-
chage tête haute, qui paraît alors sombre. Réglez la luminosité de l’affichage tête haute ou retirez vos lunettes de soleil.
Affichage tête haute*
L’affichage tête haute projette sur le pare-brise une grande va riété d’infor-
mations liées à la conduite du véhicule, ainsi que l’état fonct ionnel des sys-
tèmes d’aide à la conduite.
Composition du système

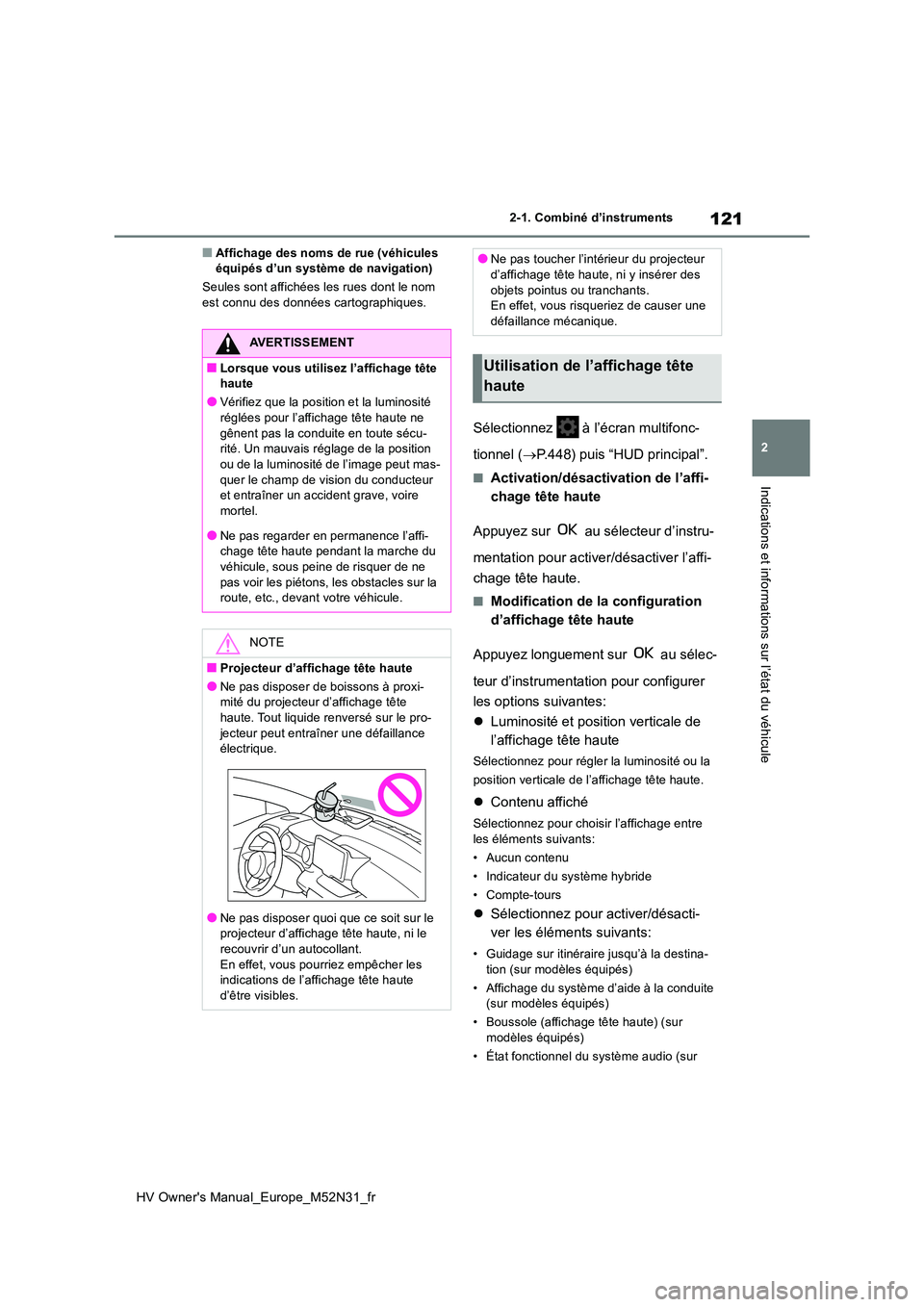

121
2
HV Owner's Manual_Europe_M52N31_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
■Affichage des noms de rue (véhicules équipés d’un système de navigation)
Seules sont affichées les rues dont le nom est connu des données c artographiques.
Sélectionnez à l’écran multifonc-
tionnel ( P.448) puis “HUD principal”.
■Activation/désactivation de l’affi-
chage tête haute
Appuyez sur au sélecteur d’instru-
mentation pour activer/désactiver l’affi-
chage tête haute.
■Modification de la configuration
d’affichage tête haute
Appuyez longuement sur au sélec-
teur d’instrumentation pour configurer
les options suivantes:
 Luminosité et position verticale de
l’affichage tête haute
Sélectionnez pour régler la luminosité ou la
position verticale de l’affichage tête haute.
 Contenu affiché
Sélectionnez pour choisir l’affichage entre les éléments suivants:
• Aucun contenu
• Indicateur du système hybride
• Compte-tours
 Sélectionnez pour activer/désacti-
ver les éléments suivants:
• Guidage sur itinéraire jusqu’à la destina- tion (sur modèles équipés)
• Affichage du système d’aide à la conduite (sur modèles équipés)
• Boussole (affichage tête haute) (sur
modèles équipés)
• État fonctionnel du système audio (sur
AVERTISSEMENT
■Lorsque vous utilisez l’affichage tête haute
●Vérifiez que la position et la luminosité réglées pour l’affichage tête haute ne
gênent pas la conduite en toute sécu- rité. Un mauvais réglage de la position ou de la luminosité de l’image peut mas-
quer le champ de vision du conducteur et entraîner un accident grave, voire mortel.
●Ne pas regarder en permanence l’affi-chage tête haute pendant la marche du véhicule, sous peine de risquer de ne
pas voir les piétons, les obstacles sur la route, etc., devant votre véhicule.
NOTE
■Projecteur d’affichage tête haute
●Ne pas disposer de boissons à proxi-mité du projecteur d’affichage tête haute. Tout liquide renversé sur le pro-
jecteur peut entraîner une défaillance électrique.
●Ne pas disposer quoi que ce soit sur le projecteur d’affichage tête haute, ni le recouvrir d’un autocollant.
En effet, vous pourriez empêcher les indications de l’affichage tête haute d’être visibles.
●Ne pas toucher l’intér ieur du projecteur d’affichage tête haute, ni y insérer des
objets pointus ou tranchants. En effet, vous risqueriez de causer une défaillance mécanique.
Utilisation de l’affichage tête
haute

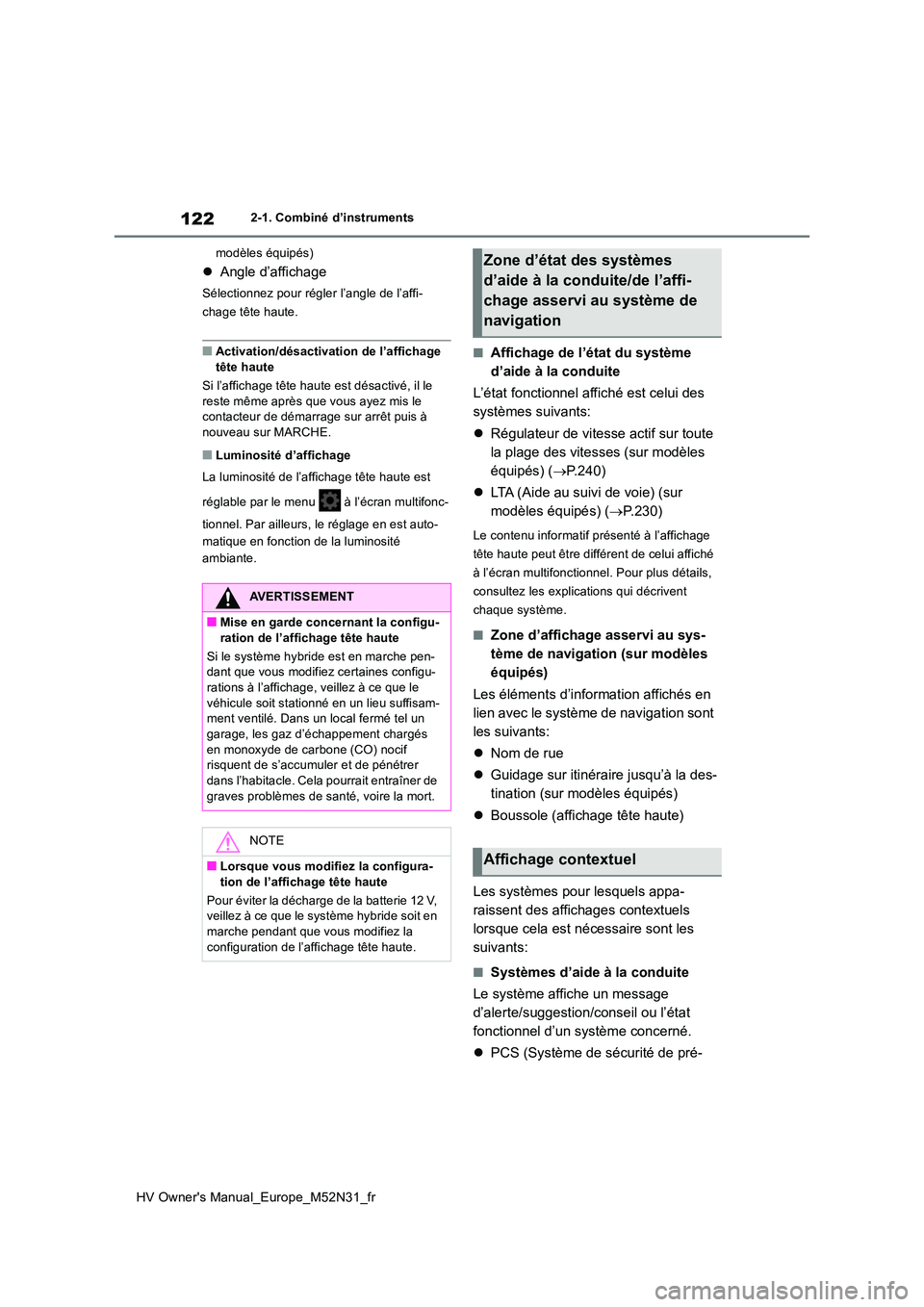

122
HV Owner's Manual_Europe_M52N31_fr
2-1. Combiné d’instruments
modèles équipés)
 Angle d’affichage
Sélectionnez pour régler l’angle de l’affi-
chage tête haute.
■Activation/désactivation de l’affichage tête haute
Si l’affichage tête haute est désactivé, il le
reste même après que vous ayez mis le contacteur de démarrage sur arrêt puis à nouveau sur MARCHE.
■Luminosité d’affichage
La luminosité de l’affichage tête haute est
réglable par le menu à l’écran multifonc-
tionnel. Par ailleurs, le réglage en est auto-
matique en fonction de la luminosité
ambiante.
■Affichage de l’état du système
d’aide à la conduite
L’état fonctionnel affiché est celui des
systèmes suivants:
 Régulateur de vitesse actif sur toute
la plage des vitesses (sur modèles
équipés) ( P.240)
 LTA (Aide au suivi de voie) (sur
modèles équipés) ( P.230)
Le contenu informatif présenté à l’affichage
tête haute peut être différent de celui affiché
à l’écran multifonctionnel. Pour plus détails,
consultez les explications qui décrivent
chaque système.
■Zone d’affichage asservi au sys-
tème de navigation (sur modèles
équipés)
Les éléments d’information affichés en
lien avec le système de navigation sont
les suivants:
 Nom de rue
 Guidage sur itinéraire jusqu’à la des-
tination (sur modèles équipés)
 Boussole (affichage tête haute)
Les systèmes pour lesquels appa-
raissent des affichages contextuels
lorsque cela est nécessaire sont les
suivants:
■Systèmes d’aide à la conduite
Le système affiche un message
d’alerte/suggestion/conseil ou l’état
fonctionnel d’un système concerné.
 PCS (Système de sécurité de pré-
AVERTISSEMENT
■Mise en garde concernant la configu- ration de l’affichage tête haute
Si le système hybride est en marche pen- dant que vous modifiez certaines configu-
rations à l’affichage, veillez à ce que le véhicule soit stationné en un lieu suffisam-ment ventilé. Dans un local fermé tel un
garage, les gaz d’échappement chargés en monoxyde de carbone (CO) nocif risquent de s’accumuler et de pénétrer
dans l’habitacle. Cela pourrait entraîner de graves problèmes de santé, voire la mort.
NOTE
■Lorsque vous modifiez la configura-
tion de l’affichage tête haute
Pour éviter la décharge de la batterie 12 V, veillez à ce que le système hybride soit en marche pendant que vous modifiez la
configuration de l’affichage tête haute.
Zone d’état des systèmes
d’aide à la conduite/de l’affi-
chage asservi au système de
navigation
Affichage contextuel

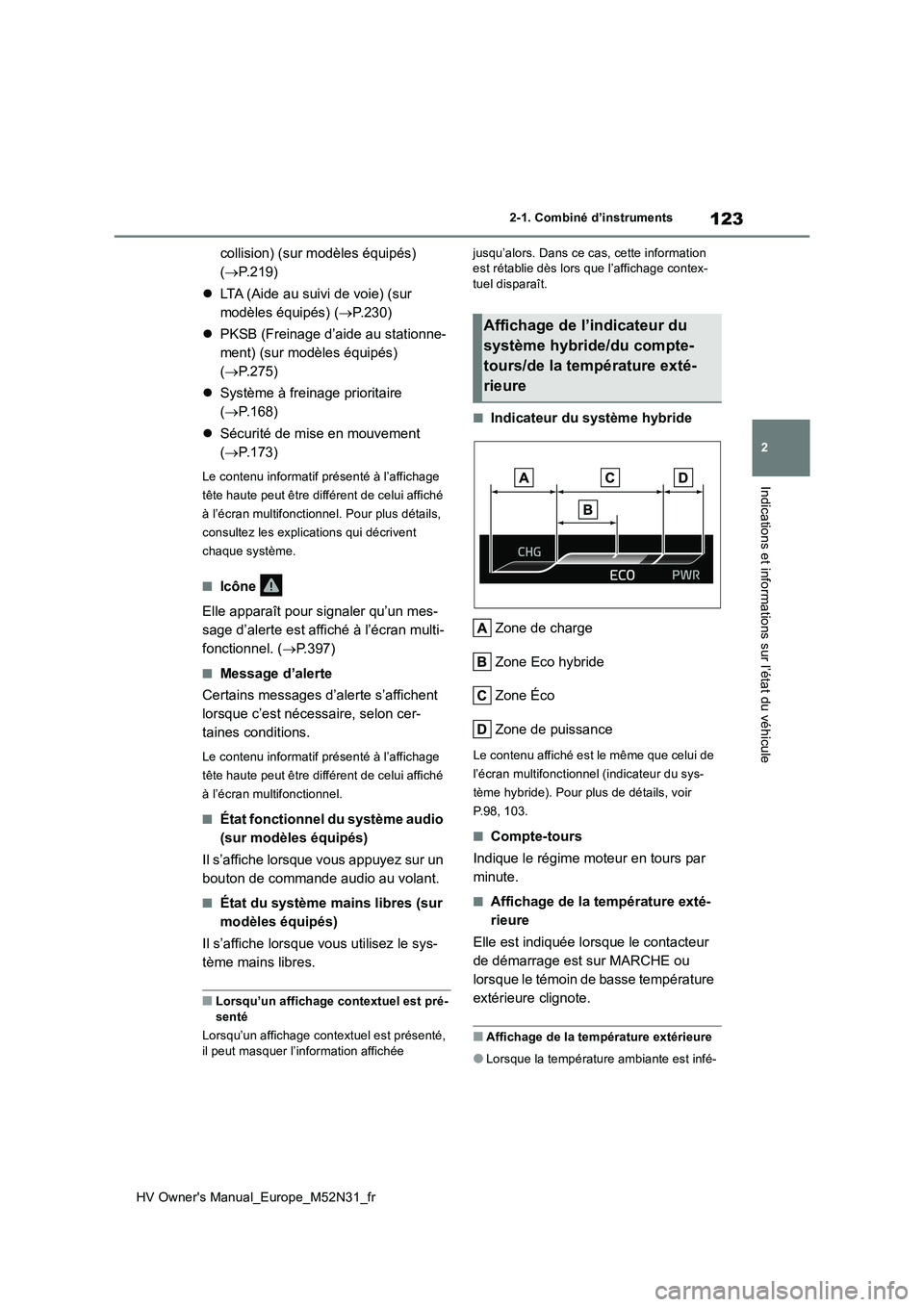

123
2
HV Owner's Manual_Europe_M52N31_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
collision) (sur modèles équipés)
( P.219)
 LTA (Aide au suivi de voie) (sur
modèles équipés) ( P.230)
 PKSB (Freinage d’aide au stationne-
ment) (sur modèles équipés)
( P.275)
 Système à freinage prioritaire
( P.168)
 Sécurité de mise en mouvement
( P.173)
Le contenu informatif présenté à l’affichage
tête haute peut être différent de celui affiché
à l’écran multifonctionnel. Pour plus détails,
consultez les explications qui décrivent
chaque système.
■Icône
Elle apparaît pour signaler qu’un mes-
sage d’alerte est affiché à l’écran multi-
fonctionnel. ( P.397)
■Message d’alerte
Certains messages d’alerte s’affichent
lorsque c’est nécessaire, selon cer-
taines conditions.
Le contenu informatif présenté à l’affichage
tête haute peut être différent de celui affiché
à l’écran multifonctionnel.
■État fonctionnel du système audio
(sur modèles équipés)
Il s’affiche lorsque vous appuyez sur un
bouton de commande audio au volant.
■État du système mains libres (sur
modèles équipés)
Il s’affiche lorsque vous utilisez le sys-
tème mains libres.
■Lorsqu’un affichage contextuel est pré- senté
Lorsqu’un affichage contextuel est présenté,
il peut masquer l’information affichée
jusqu’alors. Dans ce cas, cette information est rétablie dès lors que l’affichage contex-tuel disparaît.
■Indicateur du système hybride
Zone de charge
Zone Eco hybride
Zone Éco
Zone de puissance
Le contenu affiché est le même que celui de
l’écran multifonctionnel (indicateur du sys-
tème hybride). Pour plus de détails, voir
P.98, 103.
■Compte-tours
Indique le régime moteur en tours par
minute.
■Affichage de la température exté-
rieure
Elle est indiquée lorsque le contacteur
de démarrage est sur MARCHE ou
lorsque le témoin de basse température
extérieure clignote.
■Affichage de la température extérieure
●Lorsque la température ambiante est infé-
Affichage de l’indicateur du
système hybride/du compte-
tours/de la température exté-
rieure

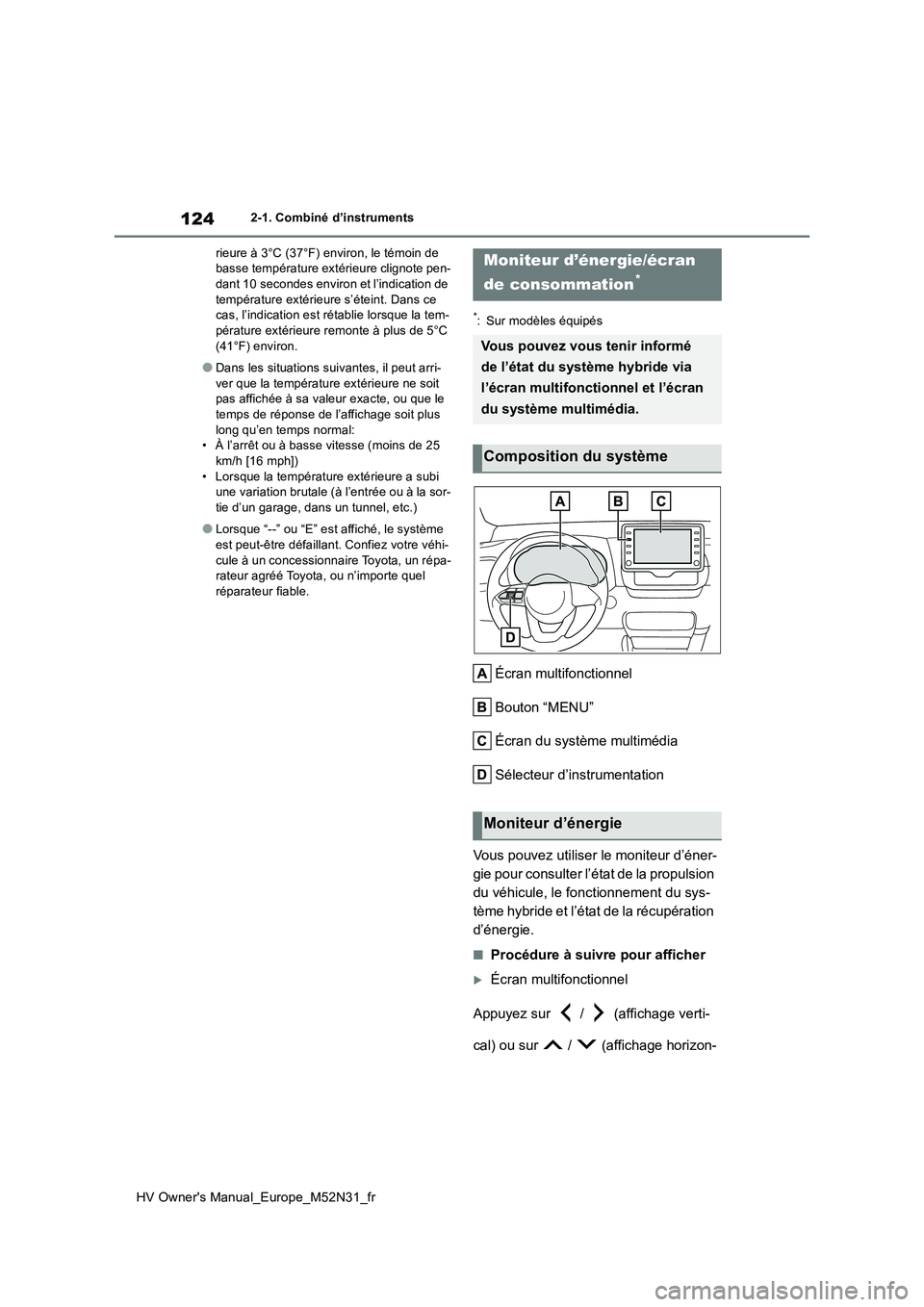

124
HV Owner's Manual_Europe_M52N31_fr
2-1. Combiné d’instruments
rieure à 3°C (37°F) environ, le témoin de basse température exté rieure clignote pen- dant 10 secondes environ et l’indication de
température extérieur e s’éteint. Dans ce cas, l’indication est rétablie lorsque la tem-pérature extérieure re monte à plus de 5°C
(41°F) environ.
●Dans les situations suivantes, il peut arri-
ver que la température extérieure ne soit pas affichée à sa valeur exacte, ou que le temps de réponse de l’affichage soit plus
long qu’en temps normal: • À l’arrêt ou à basse vitesse (moins de 25 km/h [16 mph])
• Lorsque la température extérieure a subi une variation brutale (à l’entrée ou à la sor-tie d’un garage, dans un tunnel, etc.)
●Lorsque “--” ou “E” est affiché, le système est peut-être défaillant. Confiez votre véhi-
cule à un concessionnaire Toyota, un répa- rateur agréé Toyota, ou n’importe quel réparateur fiable.
*: Sur modèles équipés
Écran multifonctionnel
Bouton “MENU”
Écran du système multimédia
Sélecteur d’instrumentation
Vous pouvez utiliser le moniteur d’éner-
gie pour consulter l’état de la propulsion
du véhicule, le fonctionnement du sys-
tème hybride et l’état de la récupération
d’énergie.
■Procédure à suivre pour afficher
Écran multifonctionnel
Appuyez sur / (affichage verti-
cal) ou sur / (affichage horizon-
Moniteur d’énergie/écran
de consommation*
Vous pouvez vous tenir informé
de l’état du système hybride via
l’écran multifonctionnel et l’écran
du système multimédia.
Composition du système
Moniteur d’énergie

125
2
HV Owner's Manual_Europe_M52N31_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
tal) du sélecteur d’instrumentation au
volant de direction et sélectionnez
, puis appuyez sur /
(affichage vertical) ou sur /
(affichage horizontal) du sélecteur
d’instrumentation et sélectionnez le
moniteur d’énergie.
Système multimédia à écran 7”/8”
1 Appuyez sur le bouton “MENU”.
2 Sélectionnez “Infos” à l’écran
“Menu”.
3 Sélectionnez “ECO” à l’écran
“Infos”.*
*: Modèles équipés de la fonction de naviga-
tion uniquement
Si l’écran affiché n’est pas “Contrôleur d’énergie”, sélectionnez “Énergie”.
Système multimédia à écran 9”
1 Appuyez sur le bouton “Domicile”.
2 Sélectionnez “Véhicule” à l’écran
“Domicile”.
Si l’écran affiché n’est pas “Contrôleur
d’énergie”, sélectionnez “Flux d’énergie”.
■Affichage
Lorsque l’énergie circule, une flèche
apparaît pour en indiquer le sens de cir-
culation. Lorsqu’il n’y a aucune circula-
tion d’énergie, aucune flèche n’est
affichée.
Vert: Indique la récupération d’énergie
ou la recharge de la batterie électrique.
Jaune: Indique l’utilisation de l’énergie
électrique.
Rouge: Indique l’utilisation de la force
motrice du moteur à essence.
Écran multifonctionnel (ex. affi-
chage vertical)
La figure représente toutes les flèches en même temps pour les besoins de l’explica-
tion, mais en réalité l’animation se présente différemment.
Moteur à essence
Batterie du système hybride (batte-
rie de traction)
Pneus avant
Pneus arrière
Système multimédia (écran 7”/8”)
La figure représente toutes les flèches en même temps pour les besoins de l’explica-tion, mais en réalité l’animation se présente
différemment.
Moteur à essence
Moteur électrique (moteur de trac-
tion)

126
HV Owner's Manual_Europe_M52N31_fr

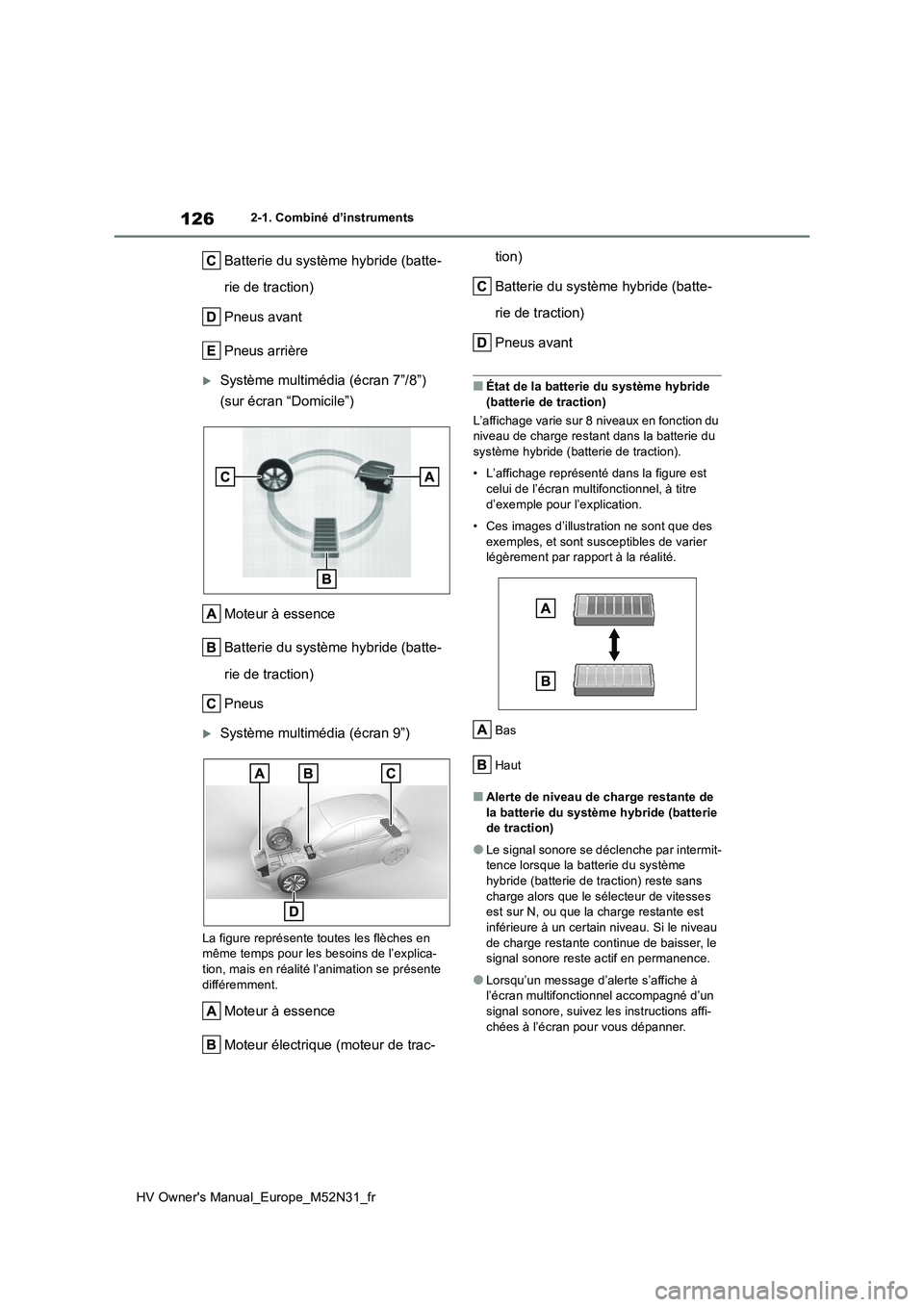

2-1. Combiné d’instruments
Batterie du système hybride (batte-
rie de traction)
Pneus avant
Pneus arrière
Système multimédia (écran 7”/8”)
(sur écran “Domicile”)
Moteur à essence
Batterie du système hybride (batte-
rie de traction)
Pneus
Système multimédia (écran 9”)
La figure représente to utes les flèches en même temps pour les besoins de l’explica-tion, mais en réalité l’animation se présente
différemment.
Moteur à essence
Moteur électrique (moteur de trac-
tion)
Batterie du système hybride (batte-
rie de traction)
Pneus avant
■État de la batterie du système hybride (batterie de traction)
L’affichage varie sur 8 niveaux en fonction du niveau de charge restant dans la batterie du
système hybride (batterie de traction).
• L’affichage représenté dans la figure est
celui de l’écran multifonctionnel, à titre d’exemple pour l’explication.
• Ces images d’illustration ne sont que des exemples, et sont susceptibles de varier légèrement par rapport à la réalité.
Bas
Haut
■Alerte de niveau de charge restante de la batterie du système hybride (batterie de traction)
●Le signal sonore se déclenche par intermit-tence lorsque la batterie du système
hybride (batterie de traction) reste sans charge alors que le sélecteur de vitesses est sur N, ou que la charge restante est
inférieure à un certain niveau. Si le niveau de charge restante continue de baisser, le signal sonore reste actif en permanence.
●Lorsqu’un message d’alerte s’affiche à l’écran multifonctionnel accompagné d’un
signal sonore, suivez les instructions affi- chées à l’écran pour vous dépanner.

127
2
HV Owner's Manual_Europe_M52N31_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
■Informations de parcours
1 Appuyez sur le bouton “MENU”.
2 Sélectionnez “Infos” à l’écran
“Menu”.
Si l’écran affiché n’est pas “Information tra- jet”, sélectionnez “Information trajet”.
Consommation de carburant au
cours des 15 dernières minutes
Énergie régénérée au cours des 15
dernières minutes
Un symbole représente 30 Wh. Le nombre
maximum de symboles affichés est de 5.
Consommation instantanée de car-
burant
Réinitialisation des données de
consommation
Vitesse moyenne du véhicule
depuis que le système hybride a été
démarré.
Temps écoulé depuis que le sys-
tème hybride a été démarré.
Autonomie restante
L’historique de la consommation moyenne
de carburant est divisé en plusieurs couleurs
distinguant les moyennes passées et la
consommation moyenne de carburant
depuis la dernière actualisation.
Utilisez la consommation moyenne de car-
burant affichée comme valeur de référence.
L’image n’est qu’un exemple, et elle est sus-
ceptible de varier légèrement par rapport à
la réalité.
■Historique
1 Appuyez sur le bouton “MENU”.
2 Sélectionnez “Infos” à l’écran
“Menu”.
Si l’écran affiché n’est pas “Historique”, sélectionnez “Historique”.
Meilleure consommation de carbu-
rant enregistrée
Plus récente consommation de car-
burant
Antécédents de consommation de
carburant
Actualisation des données récentes
de consommation de carburant
Remise à zéro des données d’histo-
rique
L’historique de la consommation moyenne
Consommation (véhicules
équipés d’un système multimé-
dia à écran 7”/8”)
Énergie

128
HV Owner's Manual_Europe_M52N31_fr

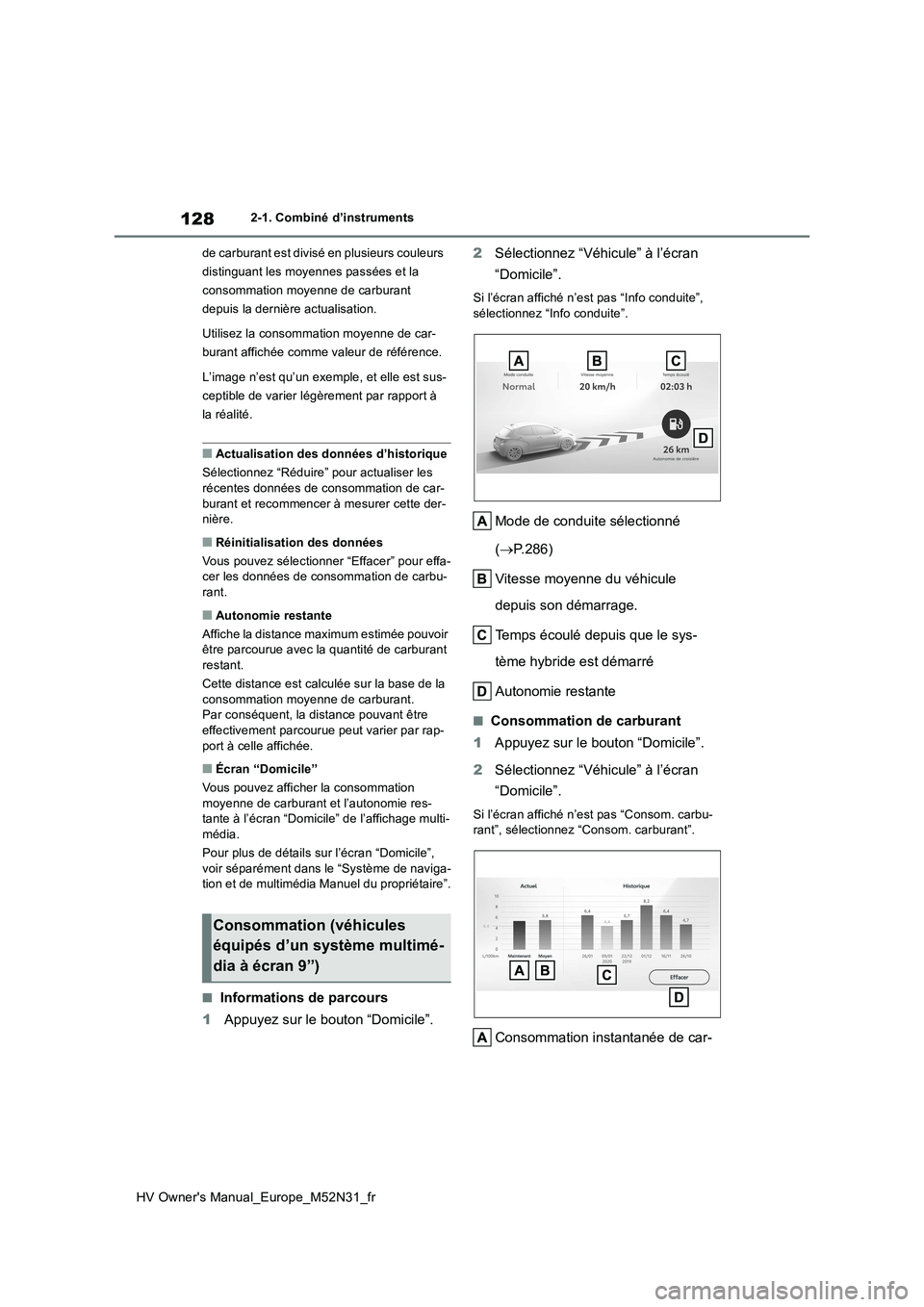

2-1. Combiné d’instruments
de carburant est divisé en plusieurs couleurs
distinguant les moyennes passées et la
consommation moyenne de carburant
depuis la dernière actualisation.
Utilisez la consommation moyenne de car-
burant affichée comme valeur de référence.
L’image n’est qu’un exemple, et elle est sus-
ceptible de varier légèrement par rapport à
la réalité.
■Actualisation des données d’historique
Sélectionnez “Réduire” pour actualiser les récentes données de consommation de car-
burant et recommencer à mesurer cette der- nière.
■Réinitialisation des données
Vous pouvez sélectionner “Effacer” pour effa- cer les données de consommation de carbu-
rant.
■Autonomie restante
Affiche la distance maximum estimée pouvoir être parcourue avec la quantité de carburant restant.
Cette distance est calculée sur la base de la
consommation moyenne de carburant. Par conséquent, la distance pouvant être effectivement parcourue peut varier par rap-
port à celle affichée.
■Écran “Domicile”
Vous pouvez afficher la consommation moyenne de carburant et l’autonomie res-tante à l’écran “Domicile” de l’affichage multi-
média.
Pour plus de détails sur l’écran “Domicile”, voir séparément dans le “Système de naviga-tion et de multimédia Manuel du propriétaire”.
■Informations de parcours
1 Appuyez sur le bouton “Domicile”.
2 Sélectionnez “Véhicule” à l’écran
“Domicile”.
Si l’écran affiché n’est pas “Info conduite”,
sélectionnez “Info conduite”.
Mode de conduite sélectionné
( P.286)
Vitesse moyenne du véhicule
depuis son démarrage.
Temps écoulé depuis que le sys-
tème hybride est démarré
Autonomie restante
■Consommation de carburant
1 Appuyez sur le bouton “Domicile”.
2 Sélectionnez “Véhicule” à l’écran
“Domicile”.
Si l’écran affiché n’est pas “Consom. carbu- rant”, sélectionnez “Consom. carburant”.
Consommation instantanée de car-
Consommation (véhicules
équipés d’un système multimé-
dia à écran 9”)
