TOYOTA YARIS CROSS 2021 Kasutusjuhend (in Estonian)

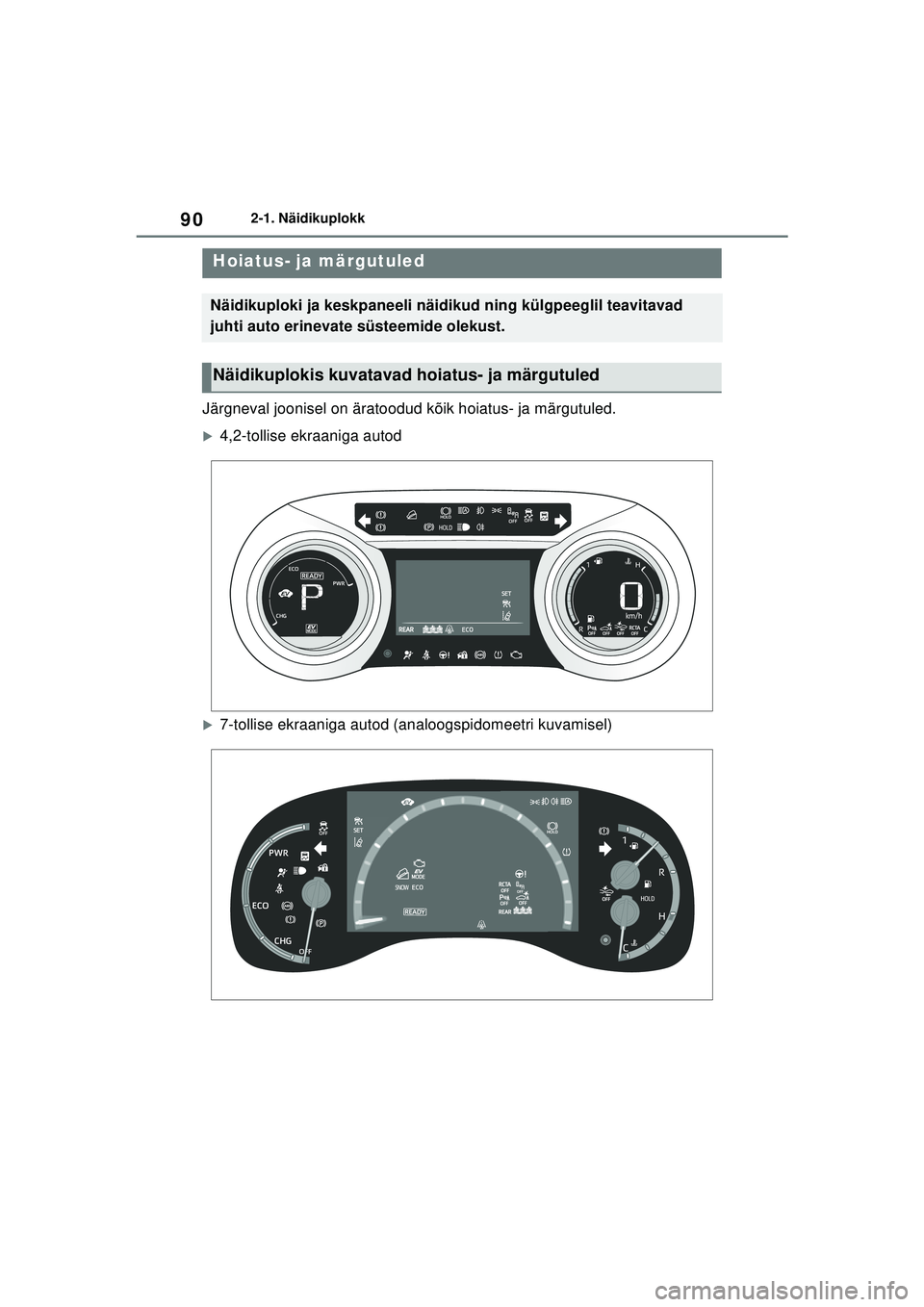

90
YARIS CROSS Owner's Manual_Europe_M52K60_EE
2-1. Näidikuplokk
2 -1 .Nä idi kupl okk
Järgneval joonisel on äratoodud kõik hoiatus- ja märgutuled.
X4,2-tollise ekraaniga autod
X7-tollise ekraaniga autod (analoogspidomeetri kuvamisel)
Hoiatus- ja märgutuled
Näidikuploki ja keskpaneeli näidikud ning külgpeeglil teavitavad
juhti auto erinevate süsteemide olekust.
Näidikuplokis kuvatavad hoiatus- ja märgutuled
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 90 Wednesday, July 7, 2021 8:20 AM

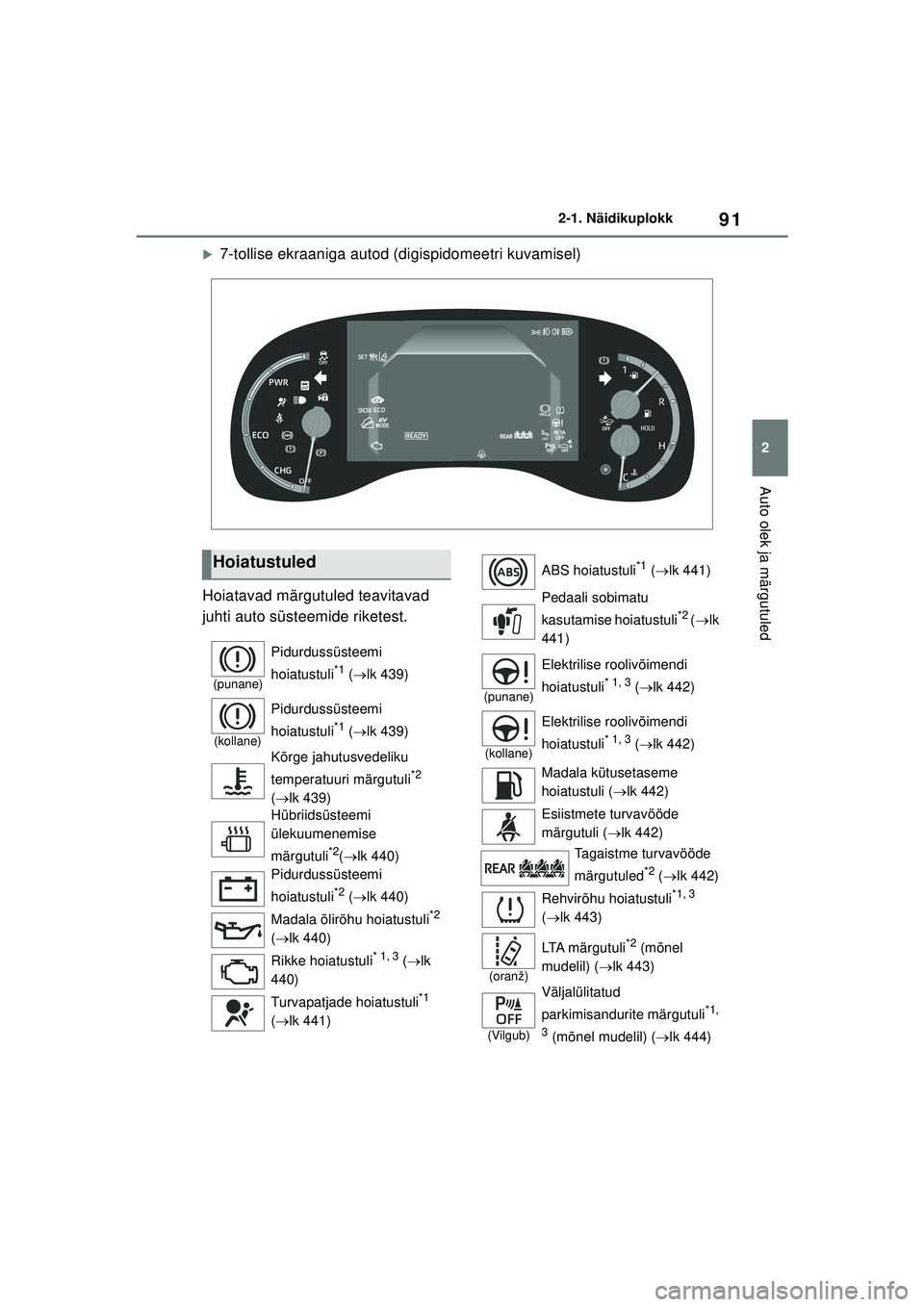

91
2
YARIS CROSS Owner's Manual_Europe_M52K60_EE
2-1. Näidikuplokk
Auto olek ja märgutuled
X7-tollise ekraaniga autod (digispidomeetri kuvamisel)
Hoiatavad märgutuled teavitavad
juhti auto süsteemide riketest.
Hoiatustuled
(punane)
Pidurdussüsteemi
hoiatustuli
*1 (  lk 439)
(kollane)
Pidurdussüsteemi
hoiatustuli
*1 ( lk 439)
Kõrge jahutusvedeliku
temperatuuri märgutuli
*2
(  lk 439)
Hübriidsüsteemi
ülekuumenemise
märgutuli
*2(  lk 440)
Pidurdussüsteemi
hoiatustuli
*2 (  lk 440)
Madala õlirõhu hoiatustuli
*2
(  lk 440)
Rikke hoiatustuli
* 1, 3 (  lk
440)
Turvapatjade hoiatustuli
*1
(  lk 441)
ABS hoiatustuli*1 ( lk 441)
Pedaali sobimatu
kasutamise hoiatustuli
*2 (  lk
441 )
(punane)
Elektrilise roolivõimendi
hoiatustuli
* 1, 3 (  lk 442)
(kollane)
Elektrilise roolivõimendi
hoiatustuli
* 1, 3 ( lk 442)
Madala kütusetaseme
hoiatustuli ( lk 442)
Esiistmete turvavööde
märgutuli ( lk 442)
Tagaistme turvavööde
märgutuled
*2 (  lk 442)
Rehvirõhu hoiatustuli
*1, 3
(  lk 443)
(oranž)
LTA märgutuli*2 (mõnel
mudelil) ( lk 443)
(Vilgub)
Väljalülitatud
parkimisandurite märgutuli
*1,
3
(mõnel mudelil) ( lk 444)
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 91 Wednesday, July 7, 2021 8:20 AM

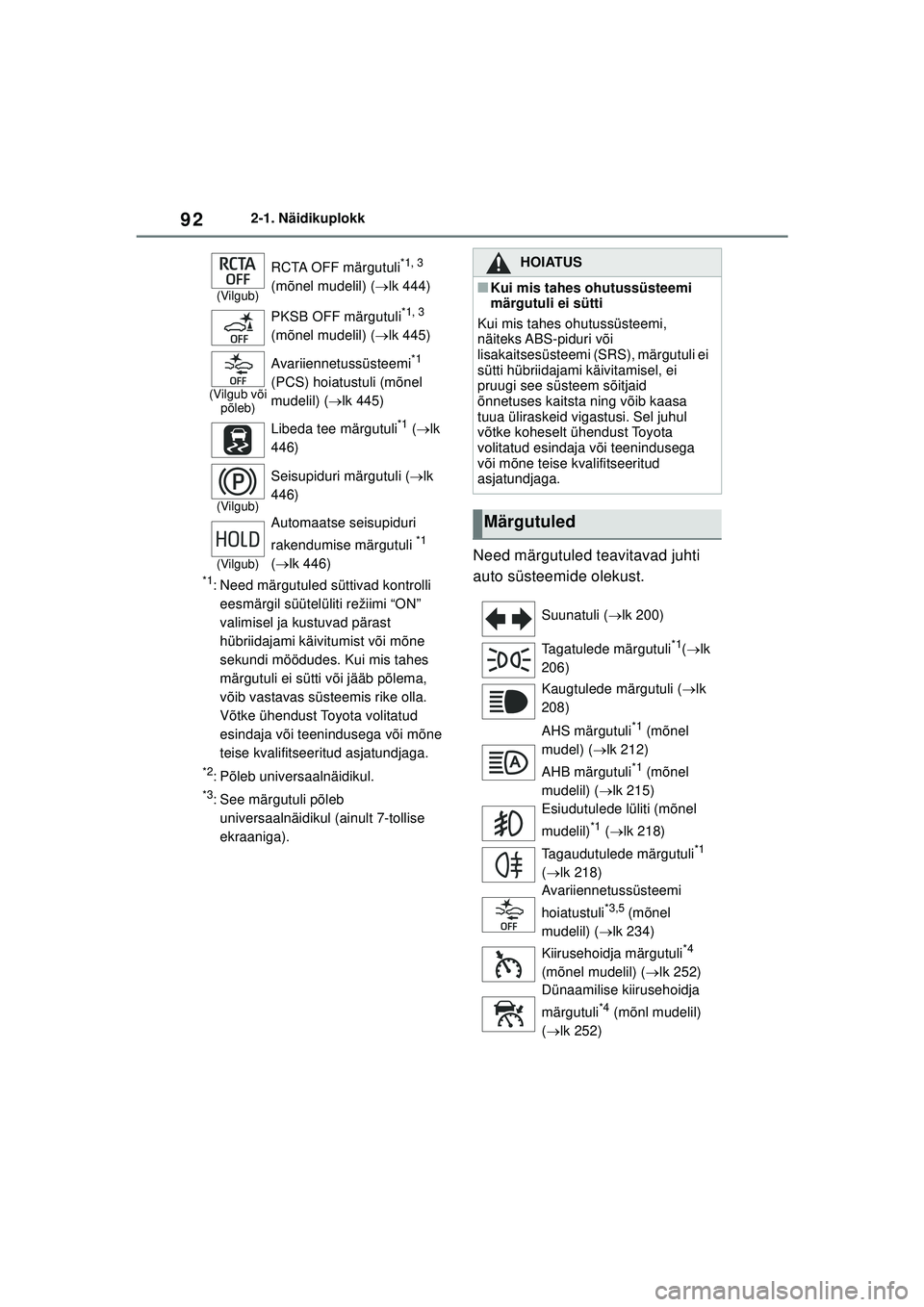

92
YARIS CROSS Owner's Manual_Europe_M52K60_EE
2-1. Näidikuplokk
*1: Need märgutuled süttivad kontrolli eesmärgil süütelüliti režiimi “ON”
valimisel ja kustuvad pärast
hübriidajami käivitumist või mõne
sekundi möödudes. Kui mis tahes
märgutuli ei sütti või jääb põlema,
võib vastavas süsteemis rike olla.
Võtke ühendust Toyota volitatud
esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga.
*2: Põleb universaalnäidikul.
*3: See märgutuli põleb universaalnäidikul (ainult 7-tollise
ekraaniga).
Need märgutuled teavitavad juhti
auto süsteemide olekust.
(Vilgub)
RCTA OFF märgutuli*1, 3
(mõnel mudelil) ( lk 444)
PKSB OFF märgutuli
*1, 3
(mõnel mudelil) ( lk 445)
(Vilgub või
põleb)
Avariiennetussüsteemi*1
(PCS) hoiatustuli (mõnel
mudelil) ( lk 445)
Libeda tee märgutuli
*1 (  lk
446)
(Vilgub)
Seisupiduri märgutuli ( lk
446)
(Vilgub)
Automaatse seisupiduri
rakendumise märgutuli
*1
(  lk 446)
HOIATUS
■Kui mis tahes ohutussüsteemi
märgutuli ei sütti
Kui mis tahes ohutussüsteemi,
näiteks ABS-piduri või
lisakaitsesüsteemi (SRS), märgutuli ei
sütti hübriidajami käivitamisel, ei
pruugi see süsteem sõitjaid
õnnetuses kaitsta ning võib kaasa
tuua üliraskeid vigastusi. Sel juhul
võtke koheselt ühendust Toyota
volitatud esindaja või teenindusega
või mõne teise kvalifitseeritud
asjatundjaga.
Märgutuled
Suunatuli ( lk 200)
Tagatulede märgutuli
*1(  lk
206 )
Kaugtulede märgutuli ( lk
208 )
AHS märgutuli
*1 (mõnel
mudel) ( lk 212)
AHB märgutuli
*1 (mõnel
mudelil) ( lk 215)
Esiudutulede lüliti (mõnel
mudelil)
*1 (  lk 218)
Tagaudutulede märgutuli
*1
(  lk 218)
Avariiennetussüsteemi
hoiatustuli
*3,5 (mõnel
mudelil) ( lk 234)
Kiirusehoidja märgutuli
*4
(mõnel mudelil) ( lk 252)
Dünaamilise kiirusehoidja
märgutuli
*4 (mõnl mudelil)
(  lk 252)
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 92 Wednesday, July 7, 2021 8:20 AM

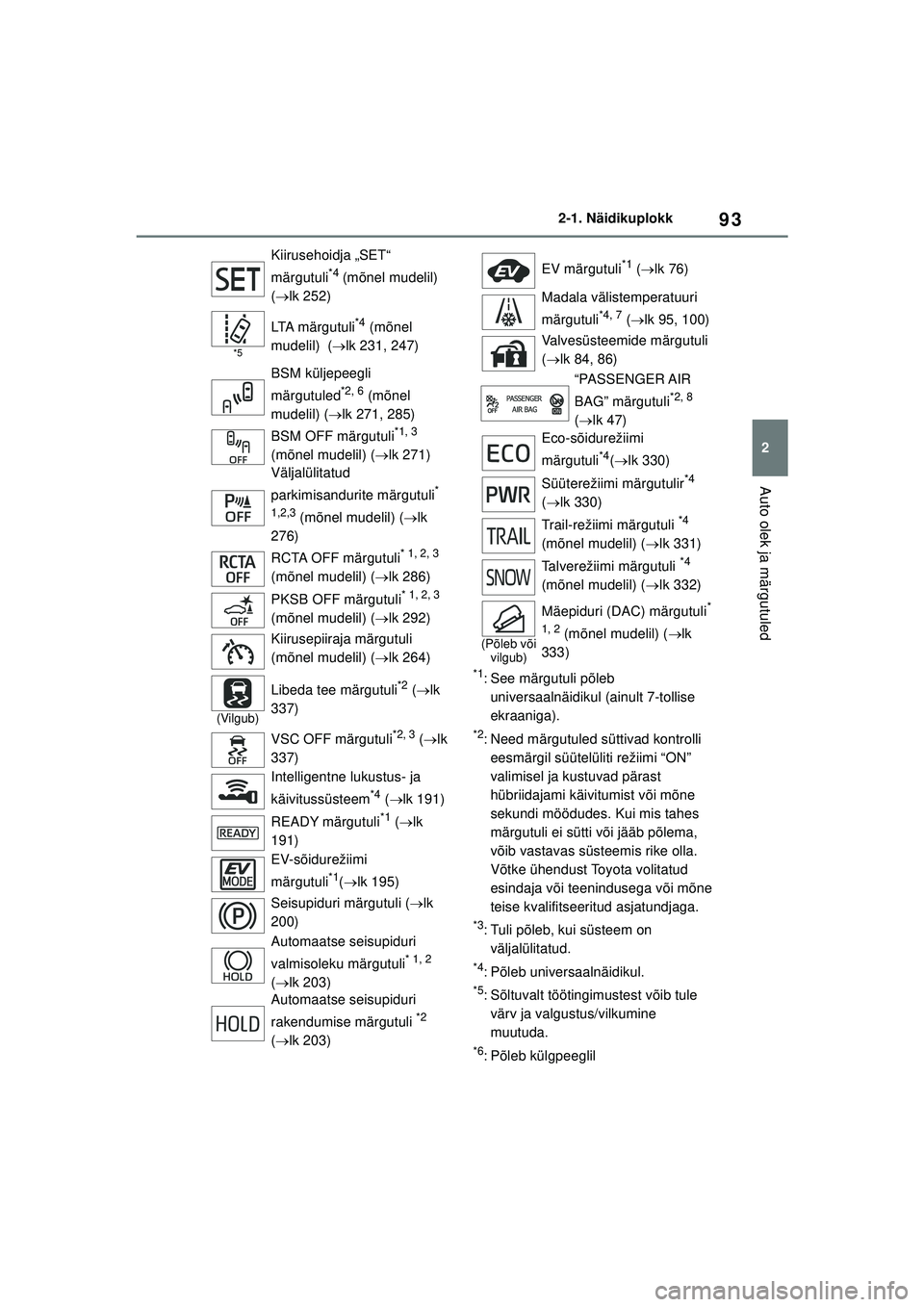

93
2
YARIS CROSS Owner's Manual_Europe_M52K60_EE
2-1. Näidikuplokk
Auto olek ja märgutuled
*1: See märgutuli põleb universaalnäidikul (ainult 7-tollise
ekraaniga).
*2: Need märgutuled süttivad kontrolli eesmärgil süütelüliti režiimi “ON”
valimisel ja kustuvad pärast
hübriidajami käivitumist või mõne
sekundi möödudes. Kui mis tahes
märgutuli ei sütti või jääb põlema,
võib vastavas süsteemis rike olla.
Võtke ühendust Toyota volitatud
esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga.
*3: Tuli põleb, kui süsteem on väljalülitatud.
*4: Põleb universaalnäidikul.
*5: Sõltuvalt töötingimustest võib tule värv ja valgustus/vilkumine
muutuda.
*6: Põleb külgpeeglil
Kiirusehoidja „SET“
märgutuli
*4 (mõnel mudelil)
(  lk 252)
*5
LTA märgutuli*4 (mõnel
mudelil) ( lk 231, 247)
BSM küljepeegli
märgutuled
*2, 6 (mõnel
mudelil) ( lk 271, 285)
BSM OFF märgutuli
*1, 3
(mõnel mudelil) ( lk 271)
Väljalülitatud
parkimisandurite märgutuli
*
1,2,3
(mõnel mudelil) ( lk
276)
RCTA OFF märgutuli
* 1, 2, 3
(mõnel mudelil) ( lk 286)
PKSB OFF märgutuli
* 1, 2, 3
(mõnel mudelil) ( lk 292)
Kiirusepiiraja märgutuli
(mõnel mudelil) ( lk 264)
(Vilgub)
Libeda tee märgutuli*2 ( lk
337)
VSC OFF märgutuli
*2, 3 (  lk
337)
Intelligentne lukustus- ja
käivitussüsteem
*4 (  lk 191)
READY märgutuli
*1 (  lk
191)
EV-sõidurežiimi
märgutuli
*1(  lk 195)
Seisupiduri märgutuli ( lk
200)
Automaatse seisupiduri
valmisoleku märgutuli
* 1, 2
(  lk 203)
Automaatse seisupiduri
rakendumise märgutuli
*2
(  lk 203)
EV märgutuli*1 ( lk 76)
Madala välistemperatuuri
märgutuli
*4, 7 (  lk 95, 100)
Valvesüsteemide märgutuli
(  lk 84, 86)
“PASSENGER AIR
BAG” märgutuli
*2, 8
(  lk 47)
Eco-sõidurežiimi
märgutuli
*4(  lk 330)
Süüterežiimi märgutulir
*4
(  lk 330)
Trail-režiimi märgutuli
*4
(mõnel mudelil) ( lk 331)
Talverežiimi märgutuli
*4
(mõnel mudelil) ( lk 332)
(Põleb või
vilgub)
Mäepiduri (DAC) märgutuli*
1, 2
(mõnel mudelil) ( lk
333 )
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 93 Wednesday, July 7, 2021 8:20 AM

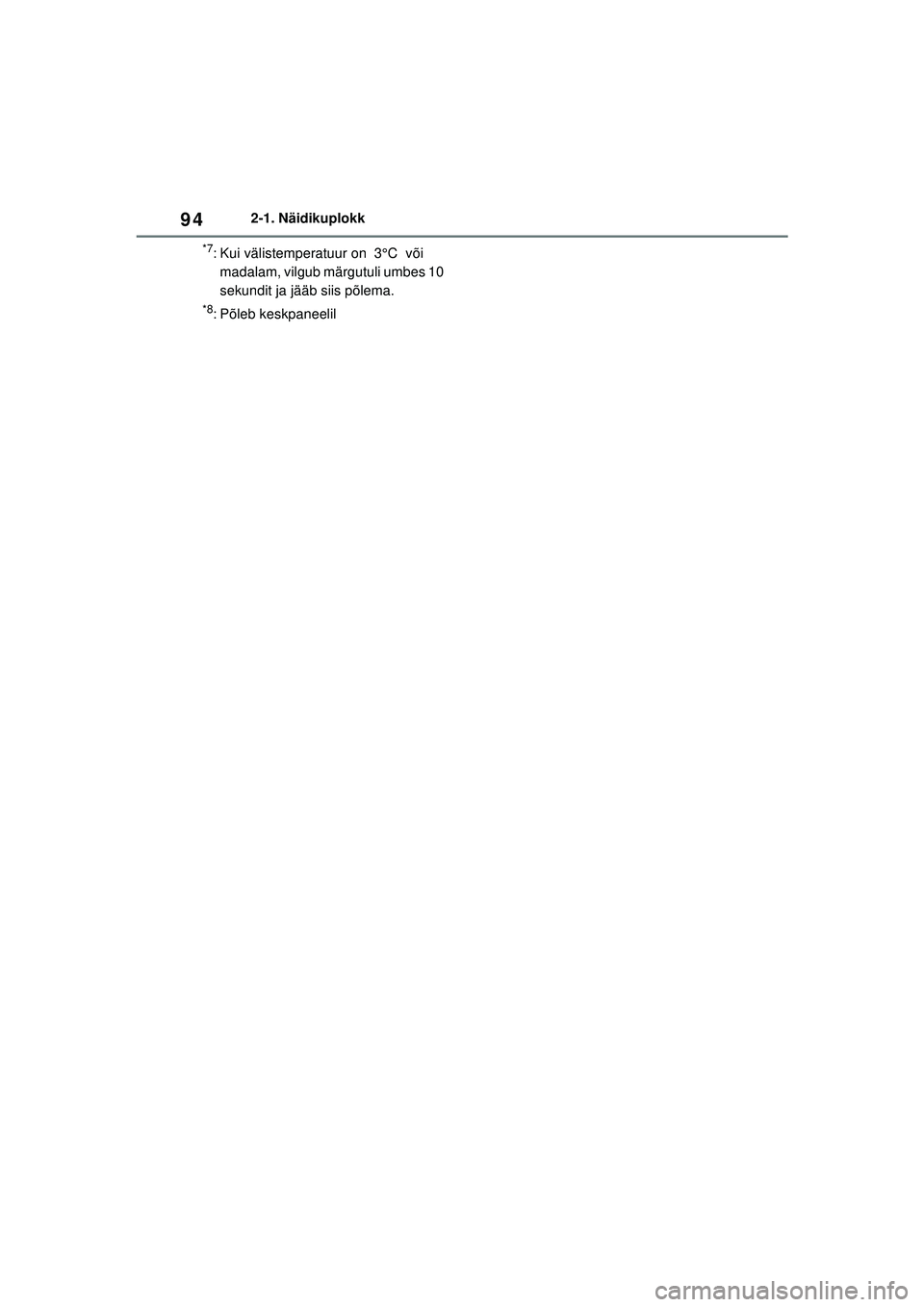

94
YARIS CROSS Owner's Manual_Europe_M52K60_EE
2-1. Näidikuplokk
*7: Kui välistemperatuur on 3°C või madalam, vilgub märgutuli umbes 10
sekundit ja jääb siis põlema.
*8: Põleb keskpaneelil
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 94 Wednesday, July 7, 2021 8:20 AM

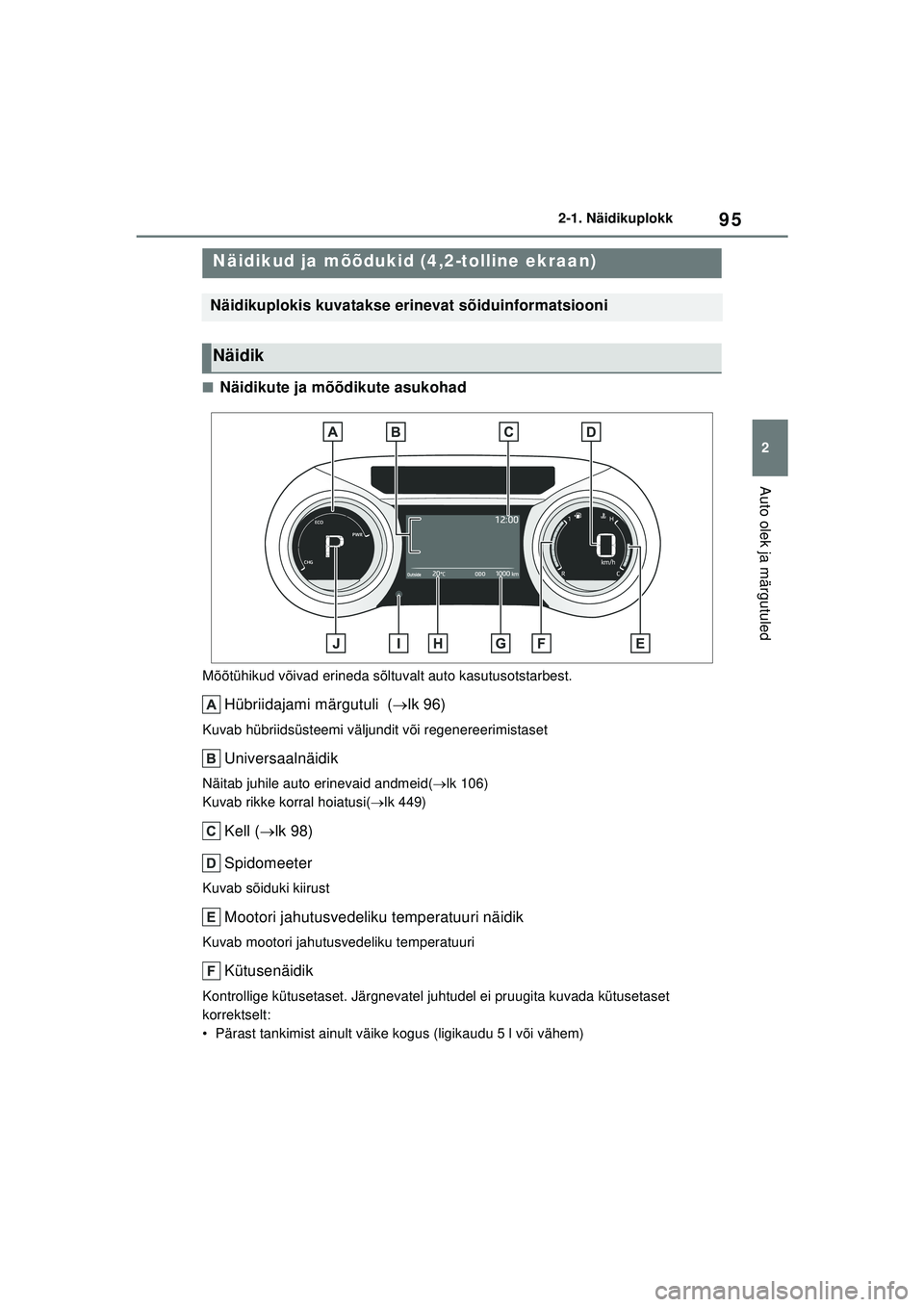

95
2
YARIS CROSS Owner's Manual_Europe_M52K60_EE
2-1. Näidikuplokk
Auto olek ja märgutuled
■Näidikute ja mõõdikute asukohad
Mõõtühikud võivad erineda sõltuvalt auto kasutusotstarbest.
Hübriidajami märgutuli (lk 96)
Kuvab hübriidsüsteemi väljundit või regenereerimistaset
Universaalnäidik
Näitab juhile auto erinevaid andmeid( lk 106)
Kuvab rikke korral hoiatusi( lk 449)
Kell ( lk 98)
Spidomeeter
Kuvab sõiduki kiirust
Mootori jahutusvedeliku temperatuuri näidik
Kuvab mootori jahutusvedeliku temperatuuri
Kütusenäidik
Kontrollige kütusetaset. Järgnevatel juhtudel ei pruugita kuvada kütusetaset
korrektselt:
• Pärast tankimist ainult väike kogus (ligikaudu 5 l või vähem)
Näidikud ja mõõdukid (4,2-tolline ekraan)
Näidikuplokis kuvatakse erinevat sõiduinformatsiooni
Näidik
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 95 Wednesday, July 7, 2021 8:20 AM

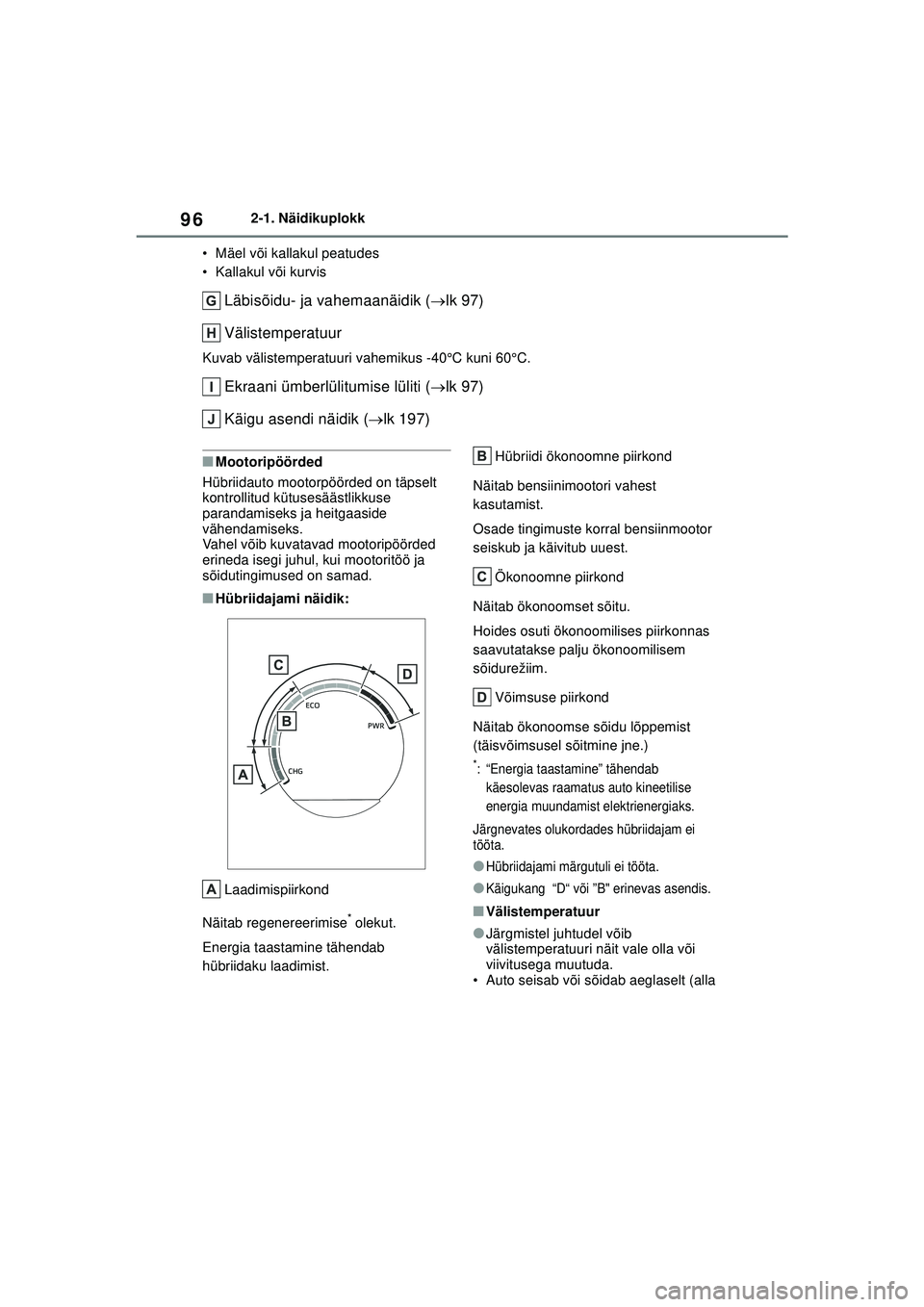

96
YARIS CROSS Owner's Manual_Europe_M52K60_EE
2-1. Näidikuplokk
• Mäel või kallakul peatudes
• Kallakul või kurvis
Läbisõidu- ja vahemaanäidik ( lk 97)
Välistemperatuur
Kuvab välistemperatuuri vahemikus -40°C kuni 60°C.
Ekraani ümberlülitumise lüliti ( lk 97)
Käigu asendi näidik ( lk 197)
■Mootoripöörded
Hübriidauto mootorpöörded on täpselt
kontrollitud kütusesäästlikkuse
parandamiseks ja heitgaaside
vähendamiseks.
Vahel võib kuvatavad mootoripöörded
erineda isegi juhul, kui mootoritöö ja
sõidutingimused on samad.
■Hübriidajami näidik:
Laadimispiirkond
Näitab regenereerimise
* olekut.
Energia taastamine tähendab
hübriidaku laadimist. Hübriidi ökonoomne piirkond
Näitab bensiinimootori vahest
kasutamist.
Osade tingimuste korral bensiinmootor
seiskub ja käivitub uuest. Ökonoomne piirkond
Näitab ökonoomset sõitu.
Hoides osuti ökonoomilises piirkonnas
saavutatakse palju ökonoomilisem
sõidurežiim. Võimsuse piirkond
Näitab ökonoomse sõidu lõppemist
(täisvõimsusel sõitmine jne.)
*: “Energia taastamine” tähendab käesolevas raamatus auto kineetilise
energia muundamist elektrienergiaks.
Järgnevates olukordades hübriidajam ei
tööta.
●Hübriidajami märgutuli ei tööta.
●Käigukang “D“ või ”B" erinevas asendis.
■Välistemperatuur
●Järgmistel juhtudel võib
välistemperatuuri näit vale olla või
viivitusega muutuda.
• Auto seisab või sõidab aeglaselt (alla
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 96 Wednesday, July 7, 2021 8:20 AM

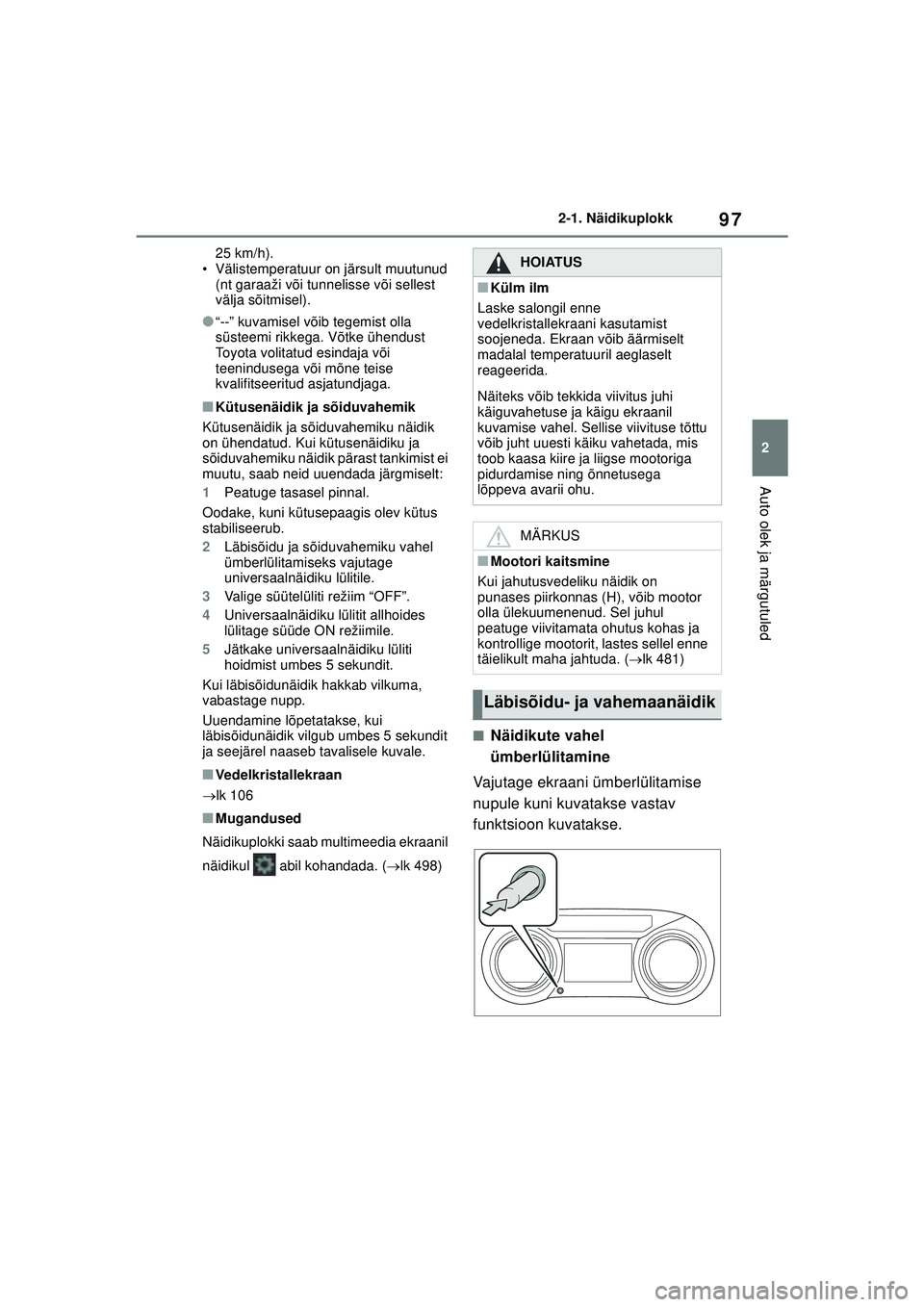

97
2
YARIS CROSS Owner's Manual_Europe_M52K60_EE
2-1. Näidikuplokk
Auto olek ja märgutuled
25 km/h).
• Välistemperatuur on järsult muutunud (nt garaaži või tunnelisse või sellest
välja sõitmisel).
●“--” kuvamisel võib tegemist olla
süsteemi rikkega. Võtke ühendust
Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
■Kütusenäidik ja sõiduvahemik
Kütusenäidik ja sõiduvahemiku näidik
on ühendatud. Kui kütusenäidiku ja
sõiduvahemiku näidik pärast tankimist ei
muutu, saab neid uuendada järgmiselt:
1 Peatuge tasasel pinnal.
Oodake, kuni kütusepaagis olev kütus
stabiliseerub.
2 Läbisõidu ja sõiduvahemiku vahel
ümberlülitamiseks vajutage
universaalnäidiku lülitile.
3 Valige süütelüliti režiim “OFF”.
4 Universaalnäidiku lülitit allhoides
lülitage süüde ON režiimile.
5 Jätkake universaalnäidiku lüliti
hoidmist umbes 5 sekundit.
Kui läbisõidunäidik hakkab vilkuma,
vabastage nupp.
Uuendamine lõpetatakse, kui
läbisõidunäidik vilgub umbes 5 sekundit
ja seejärel naaseb tavalisele kuvale.
■Vedelkristallekraan
 lk 106
■Mugandused
Näidikuplokki saab multimeedia ekraanil
näidikul abil kohandada. ( lk 498)
■Näidikute vahel
ümberlülitamine
Vajutage ekraani ümberlülitamise
nupule kuni kuvatakse vastav
funktsioon kuvatakse.
HOIATUS
■Külm ilm
Laske salongil enne
vedelkristallekraani kasutamist
soojeneda. Ekraan võib äärmiselt
madalal temperatuuril aeglaselt
reageerida.
Näiteks võib tekkida viivitus juhi
käiguvahetuse ja käigu ekraanil
kuvamise vahel. Sellise viivituse tõttu
võib juht uuesti käiku vahetada, mis
toob kaasa kiire ja liigse mootoriga
pidurdamise ning õnnetusega
lõppeva avarii ohu.
MÄRKUS
■Mootori kaitsmine
Kui jahutusvedeliku näidik on
punases piirkonnas (H), võib mootor
olla ülekuumenenud. Sel juhul
peatuge viivitamata ohutus kohas ja
kontrollige mootorit, lastes sellel enne
täielikult maha jahtuda. ( lk 481)
Läbisõidu- ja vahemaanäidik
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 97 Wednesday, July 7, 2021 8:20 AM

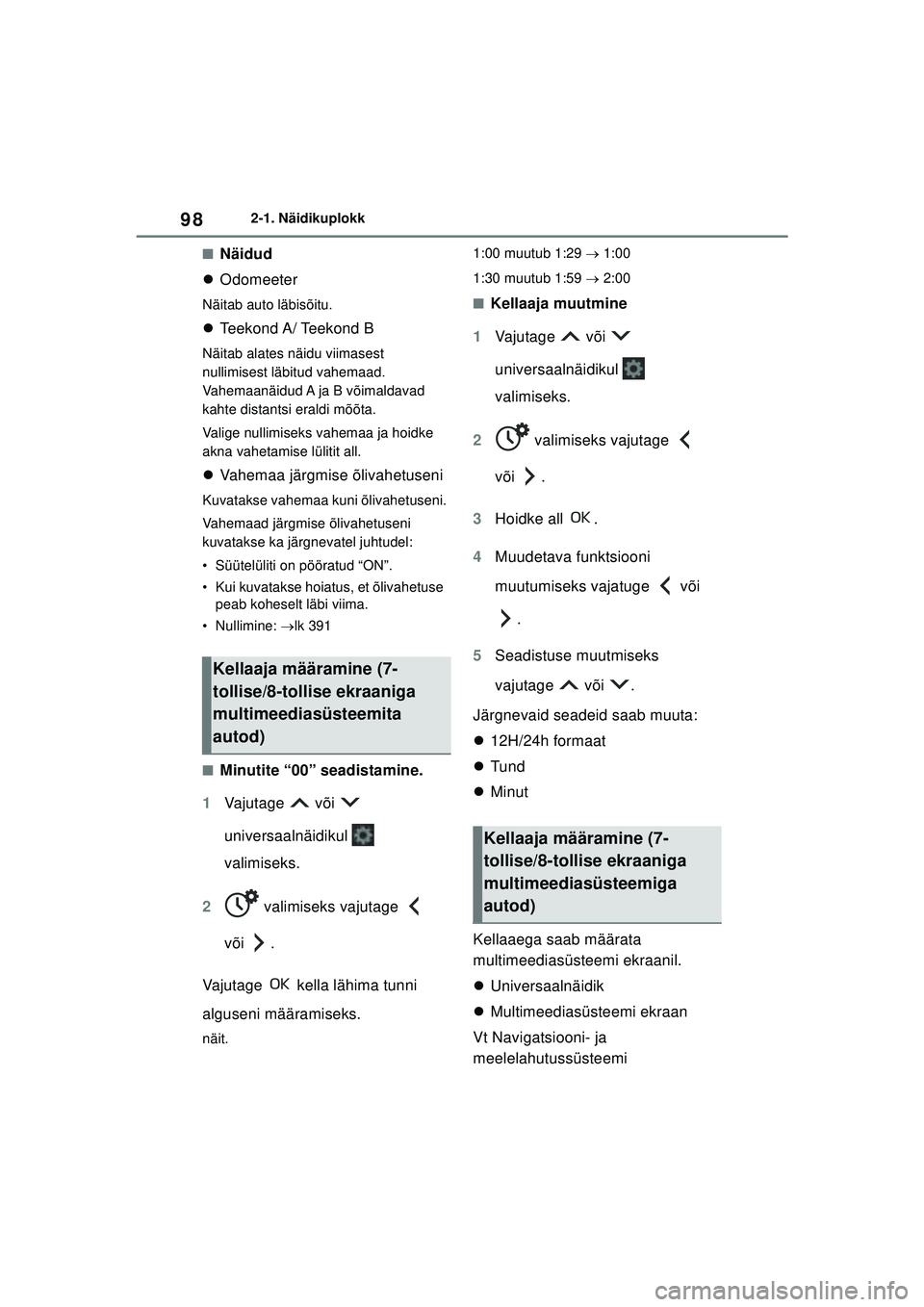

98
YARIS CROSS Owner's Manual_Europe_M52K60_EE
2-1. Näidikuplokk
■Näidud
 Odomeeter
Näitab auto läbisõitu.
Teekond A/ Teekond B
Näitab alates näidu viimasest
nullimisest läbitud vahemaad.
Vahemaanäidud A ja B võimaldavad
kahte distantsi eraldi mõõta.
Valige nullimiseks vahemaa ja hoidke
akna vahetamise lülitit all.
Vahemaa järgmise õlivahetuseni
Kuvatakse vahemaa kuni õlivahetuseni.
Vahemaad järgmise õlivahetuseni
kuvatakse ka järgnevatel juhtudel:
• Süütelüliti on pööratud “ON”.
• Kui kuvatakse hoiatus, et õlivahetuse
peab koheselt läbi viima.
• Nullimine: lk 391
■Minutite “00” seadistamine.
1 Vajutage või
universaalnäidikul
valimiseks.
2 valimiseks vajutage
või .
Vajutage kella lähima tunni
alguseni määramiseks.
näit. 1:00 muutub 1:29
 1:00
1:30 muutub 1:59  2:00
■Kellaaja muutmine
1 Vajutage või
universaalnäidikul
valimiseks.
2 valimiseks vajutage
või .
3 Hoidke all .
4 Muudetava funktsiooni
muutumiseks vajatuge või
.
5 Seadistuse muutmiseks
vajutage või .
Järgnevaid seadeid saab muuta:
 12H/24h formaat
 Tu n d
 Minut
Kellaaega saab määrata
multimeediasüsteemi ekraanil.
 Universaalnäidik
 Multimeediasüsteemi ekraan
Vt Navigatsiooni- ja
meelelahutussüsteemi
Kellaaja määramine (7-
tollise/8-tollise ekraaniga
multimeediasüsteemita
autod)
Kellaaja määramine (7-
tollise/8-tollise ekraaniga
multimeediasüsteemiga
autod)
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 98 Wednesday, July 7, 2021 8:20 AM

99
2
YARIS CROSS Owner's Manual_Europe_M52K60_EE
2-1. Näidikuplokk
Auto olek ja märgutuled
kasutusjuhendit.
■Kellaaja määramise aken (7-
tollise/8-tollise ekraaniga
multimeediasüsteemiga autod) kuvamisel, kui multimeedia
ekraanil on valitud , võib süsteemis
olla rike. Võtke ühendust Toyota
volitatud esindaja või teenindusega või
mõne teise kvalifitseeritud asjatundjaga.
Esiklaasile kuvatava info eredust
saab universaalnäidikul aknas
muuta.
Kui tagatuled on sees või väljas, saab
näidikuploki valgustuse intensiivsust
reguleerida.
1 Vajutage või
universaalnäidikul
valimiseks.
2 valimiseks vajutage
või ja seejärel hoidke all .
3 Seadistuse muutmiseks
vajutage või .
■Näidikuploki ereduse reguleerimine
Näidikuploki valgustust saab tulede
sisselülitamisel muuta tuhmimaks. Kui ümbritsev valgus on ere (päevaajal
jne.), ei muuda tulede sisselülitamine
näidikuploki valgustust ei muuda.
Näidikuploki ereduse
reguleerimine
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 99 Wednesday, July 7, 2021 8:20 AM
