TOYOTA YARIS CROSS 2021 Manuale de Empleo (in Spanish)
Manufacturer: TOYOTA, Model Year: 2021, Model line: YARIS CROSS, Model: TOYOTA YARIS CROSS 2021Pages: 666, tamaño PDF: 133.93 MB
Page 331 of 666

329
4
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

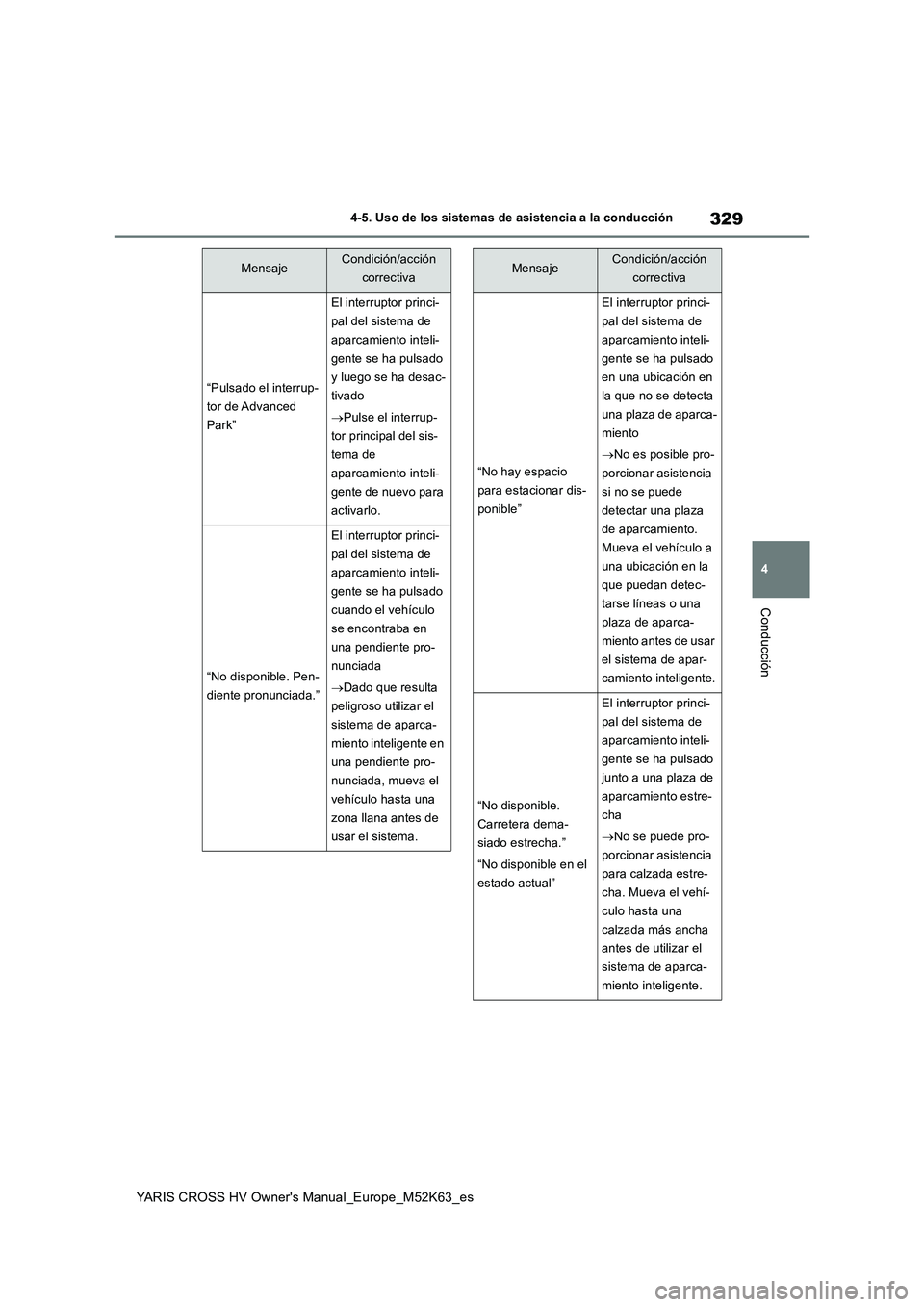

“Pulsado el interrup-
tor de Advanced
Park”
El interruptor princi-
pal del sistema de
aparcamiento inteli-
gente se ha pulsado
y luego se ha desac-
tivado
Pulse el interrup-
tor principal del sis-
tema de
aparcamiento inteli-
gente de nuevo para
activarlo.
“No disponible. Pen-
diente pronunciada.”
El interruptor princi-
pal del sistema de
aparcamiento inteli-
gente se ha pulsado
cuando el vehículo
se encontraba en
una pendiente pro-
nunciada
Dado que resulta
peligroso utilizar el
sistema de aparca-
miento inteligente en
una pendiente pro-
nunciada, mueva el
vehículo hasta una
zona llana antes de
usar el sistema.
MensajeCondición/acción
correctiva
“No hay espacio
para estacionar dis-
ponible”
El interruptor princi-
pal del sistema de
aparcamiento inteli-
gente se ha pulsado
en una ubicación en
la que no se detecta
una plaza de aparca-
miento
No es posible pro-
porcionar asistencia
si no se puede
detectar una plaza
de aparcamiento.
Mueva el vehículo a
una ubicación en la
que puedan detec-
tarse líneas o una
plaza de aparca-
miento antes de usar
el sistema de apar-
camiento inteligente.
“No disponible.
Carretera dema-
siado estrecha.”
“No disponible en el
estado actual”
El interruptor princi-
pal del sistema de
aparcamiento inteli-
gente se ha pulsado
junto a una plaza de
aparcamiento estre-
cha
No se puede pro-
porcionar asistencia
para calzada estre-
cha. Mueva el vehí-
culo hasta una
calzada más ancha
antes de utilizar el
sistema de aparca-
miento inteligente.
MensajeCondición/acción
correctiva
Page 332 of 666

330
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
4-5. Uso de los sistemas de asistencia a la conducción

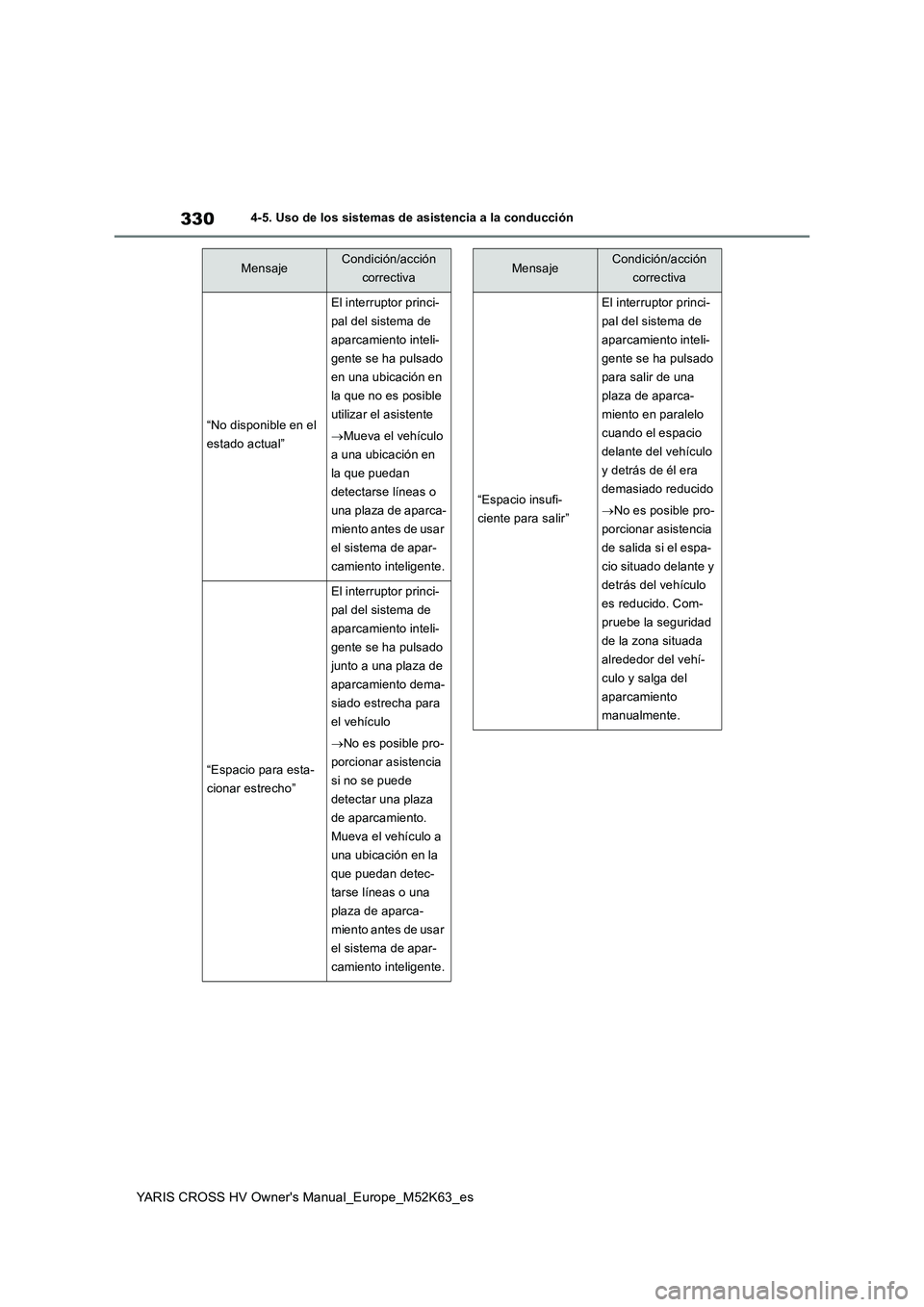

“No disponible en el
estado actual”
El interruptor princi-
pal del sistema de
aparcamiento inteli-
gente se ha pulsado
en una ubicación en
la que no es posible
utilizar el asistente
Mueva el vehículo
a una ubicación en
la que puedan
detectarse líneas o
una plaza de aparca-
miento antes de usar
el sistema de apar-
camiento inteligente.
“Espacio para esta-
cionar estrecho”
El interruptor princi-
pal del sistema de
aparcamiento inteli-
gente se ha pulsado
junto a una plaza de
aparcamiento dema-
siado estrecha para
el vehículo
No es posible pro-
porcionar asistencia
si no se puede
detectar una plaza
de aparcamiento.
Mueva el vehículo a
una ubicación en la
que puedan detec-
tarse líneas o una
plaza de aparca-
miento antes de usar
el sistema de apar-
camiento inteligente.
MensajeCondición/acción
correctiva
“Espacio insufi-
ciente para salir”
El interruptor princi-
pal del sistema de
aparcamiento inteli-
gente se ha pulsado
para salir de una
plaza de aparca-
miento en paralelo
cuando el espacio
delante del vehículo
y detrás de él era
demasiado reducido
No es posible pro-
porcionar asistencia
de salida si el espa-
cio situado delante y
detrás del vehículo
es reducido. Com-
pruebe la seguridad
de la zona situada
alrededor del vehí-
culo y salga del
aparcamiento
manualmente.
MensajeCondición/acción
correctiva
Page 333 of 666

331
4
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

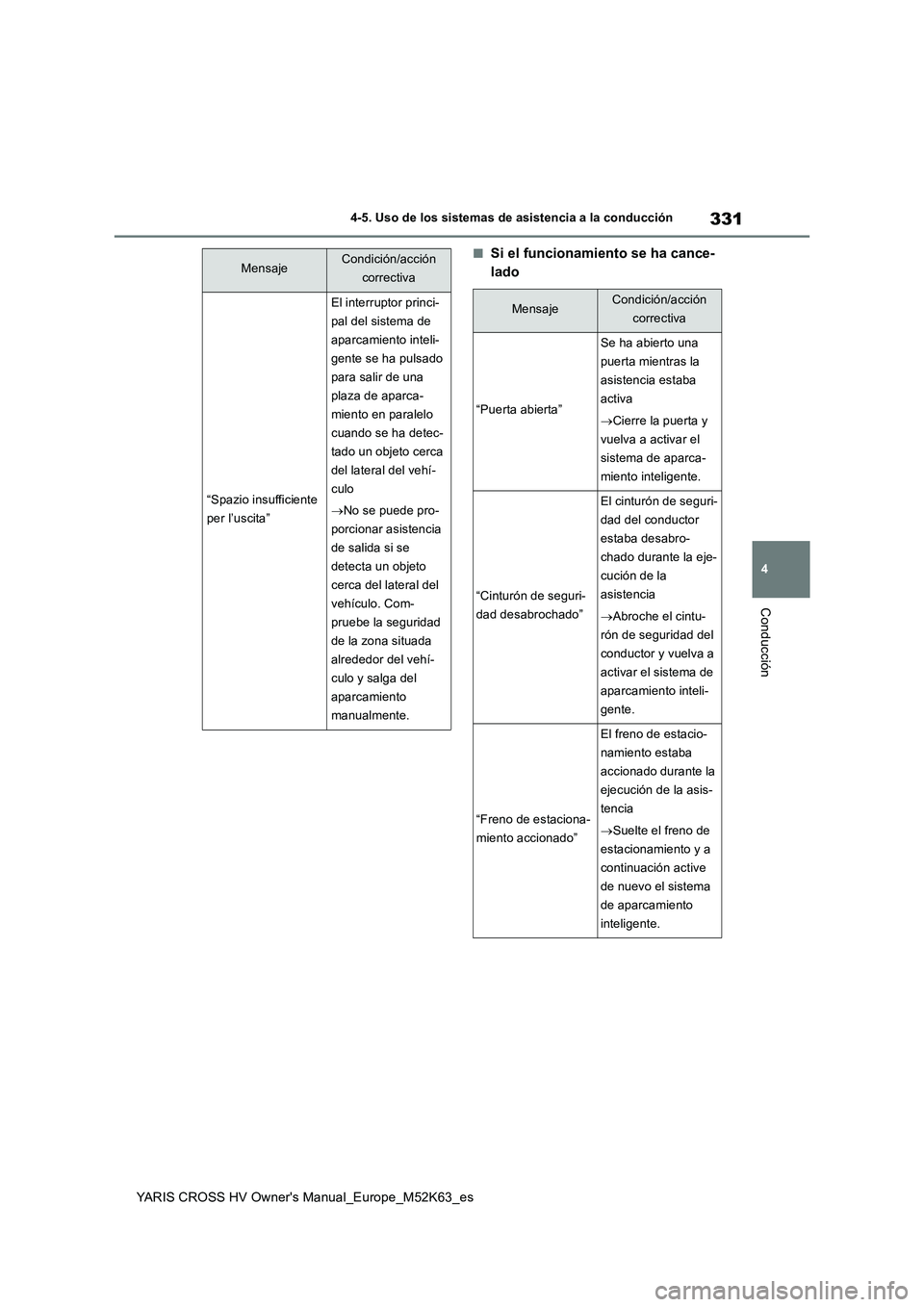

■Si el funcionamiento se ha cance-
lado
“Spazio insufficiente
per l’uscita”
El interruptor princi-
pal del sistema de
aparcamiento inteli-
gente se ha pulsado
para salir de una
plaza de aparca-
miento en paralelo
cuando se ha detec-
tado un objeto cerca
del lateral del vehí-
culo
No se puede pro-
porcionar asistencia
de salida si se
detecta un objeto
cerca del lateral del
vehículo. Com-
pruebe la seguridad
de la zona situada
alrededor del vehí-
culo y salga del
aparcamiento
manualmente.
MensajeCondición/acción
correctiva
MensajeCondición/acción
correctiva
“Puerta abierta”
Se ha abierto una
puerta mientras la
asistencia estaba
activa
Cierre la puerta y
vuelva a activar el
sistema de aparca-
miento inteligente.
“Cinturón de seguri-
dad desabrochado”
El cinturón de seguri-
dad del conductor
estaba desabro-
chado durante la eje-
cución de la
asistencia
Abroche el cintu-
rón de seguridad del
conductor y vuelva a
activar el sistema de
aparcamiento inteli-
gente.
“Freno de estaciona-
miento accionado”
El freno de estacio-
namiento estaba
accionado durante la
ejecución de la asis-
tencia
Suelte el freno de
estacionamiento y a
continuación active
de nuevo el sistema
de aparcamiento
inteligente.
Page 334 of 666

332
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
4-5. Uso de los sistemas de asistencia a la conducción

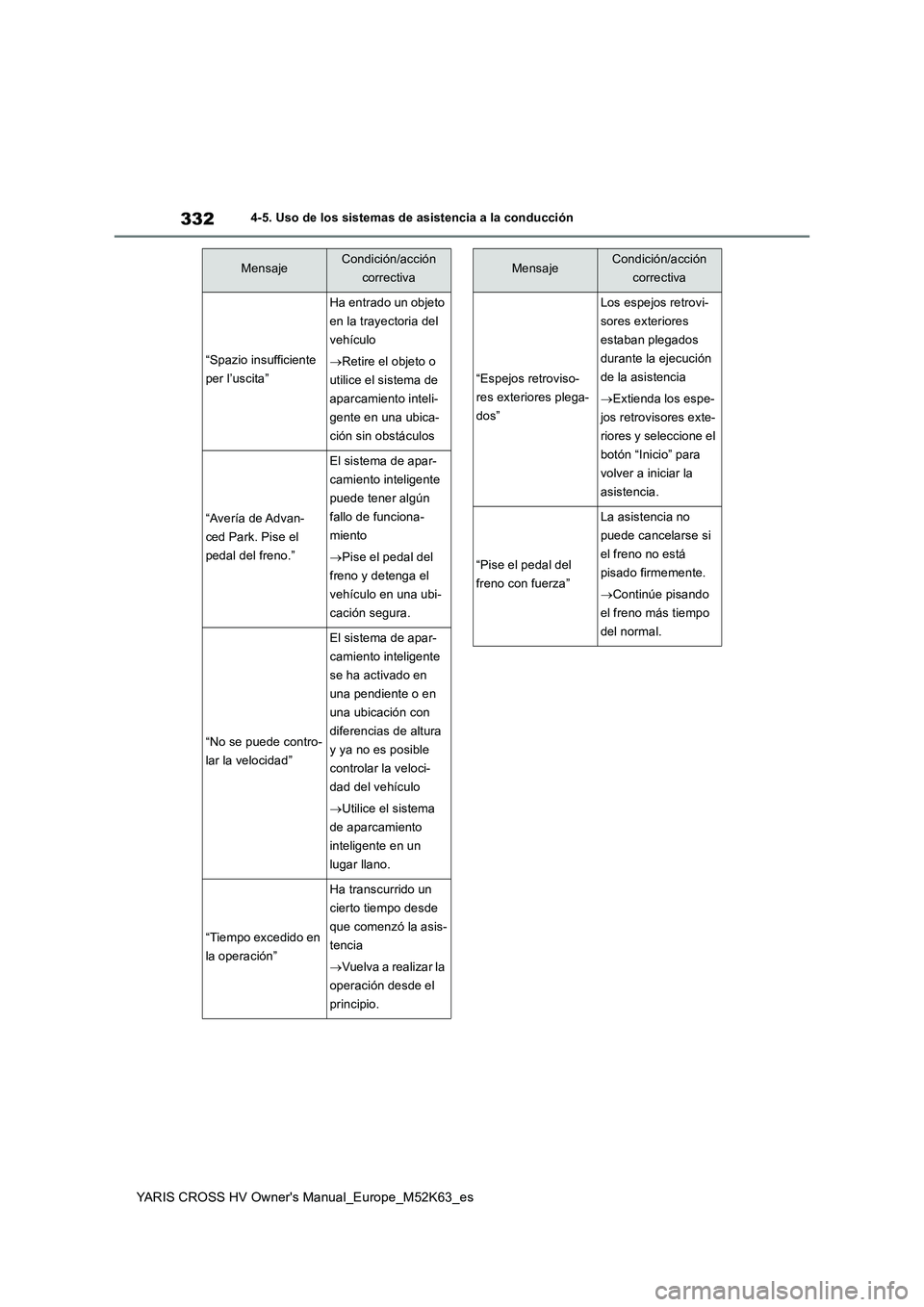

“Spazio insufficiente
per l’uscita”
Ha entrado un objeto
en la trayectoria del
vehículo
Retire el objeto o
utilice el sistema de
aparcamiento inteli-
gente en una ubica-
ción sin obstáculos
“Avería de Advan-
ced Park. Pise el
pedal del freno.”
El sistema de apar-
camiento inteligente
puede tener algún
fallo de funciona-
miento
Pise el pedal del
freno y detenga el
vehículo en una ubi-
cación segura.
“No se puede contro-
lar la velocidad”
El sistema de apar-
camiento inteligente
se ha activado en
una pendiente o en
una ubicación con
diferencias de altura
y ya no es posible
controlar la veloci-
dad del vehículo
Utilice el sistema
de aparcamiento
inteligente en un
lugar llano.
“Tiempo excedido en
la operación”
Ha transcurrido un
cierto tiempo desde
que comenzó la asis-
tencia
Vuelva a realizar la
operación desde el
principio.
MensajeCondición/acción
correctiva
“Espejos retroviso-
res exteriores plega-
dos”
Los espejos retrovi-
sores exteriores
estaban plegados
durante la ejecución
de la asistencia
Extienda los espe-
jos retrovisores exte-
riores y seleccione el
botón “Inicio” para
volver a iniciar la
asistencia.
“Pise el pedal del
freno con fuerza”
La asistencia no
puede cancelarse si
el freno no está
pisado firmemente.
Continúe pisando
el freno más tiempo
del normal.
MensajeCondición/acción
correctiva
Page 335 of 666

333
4
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

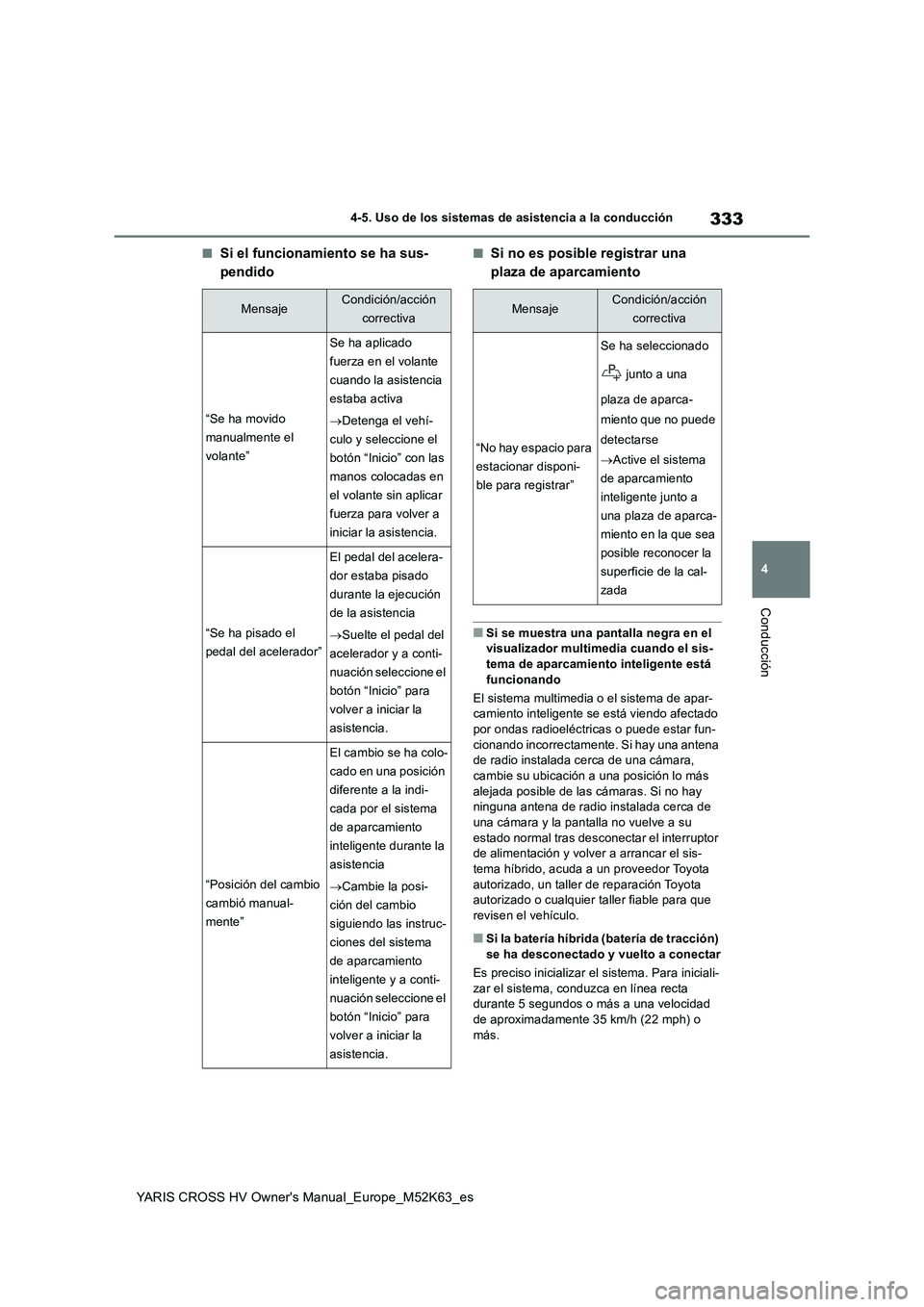

■Si el funcionamiento se ha sus-
pendido
■Si no es posible registrar una
plaza de aparcamiento
■Si se muestra una pantalla negra en el visualizador multimedia cuando el sis-tema de aparcamiento inteligente está
funcionando
El sistema multimedia o el sistema de apar- camiento inteligente se está viendo afectado por ondas radioeléctric as o puede estar fun-
cionando incorrectamente. Si hay una antena de radio instalada cerca de una cámara, cambie su ubicación a una posición lo más
alejada posible de las cámaras. Si no hay ninguna antena de radio instalada cerca de una cámara y la pantalla no vuelve a su
estado normal tras desconectar el interruptor de alimentación y volver a arrancar el sis-tema híbrido, acuda a un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable para que revisen el vehículo.
■Si la batería híbrida (batería de tracción)
se ha desconectado y vuelto a conectar
Es preciso inicializar el sistema. Para iniciali- zar el sistema, conduzca en línea recta durante 5 segundos o más a una velocidad
de aproximadamente 35 km/h (22 mph) o más.
MensajeCondición/acción
correctiva
“Se ha movido
manualmente el
volante”
Se ha aplicado
fuerza en el volante
cuando la asistencia
estaba activa
Detenga el vehí-
culo y seleccione el
botón “Inicio” con las
manos colocadas en
el volante sin aplicar
fuerza para volver a
iniciar la asistencia.
“Se ha pisado el
pedal del acelerador”
El pedal del acelera-
dor estaba pisado
durante la ejecución
de la asistencia
Suelte el pedal del
acelerador y a conti-
nuación seleccione el
botón “Inicio” para
volver a iniciar la
asistencia.
“Posición del cambio
cambió manual-
mente”
El cambio se ha colo-
cado en una posición
diferente a la indi-
cada por el sistema
de aparcamiento
inteligente durante la
asistencia
Cambie la posi-
ción del cambio
siguiendo las instruc-
ciones del sistema
de aparcamiento
inteligente y a conti-
nuación seleccione el
botón “Inicio” para
volver a iniciar la
asistencia.
MensajeCondición/acción
correctiva
“No hay espacio para
estacionar disponi-
ble para registrar”
Se ha seleccionado
junto a una
plaza de aparca-
miento que no puede
detectarse
Active el sistema
de aparcamiento
inteligente junto a
una plaza de aparca-
miento en la que sea
posible reconocer la
superficie de la cal-
zada
Page 336 of 666

334
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
4-5. Uso de los sistemas de asistencia a la conducción

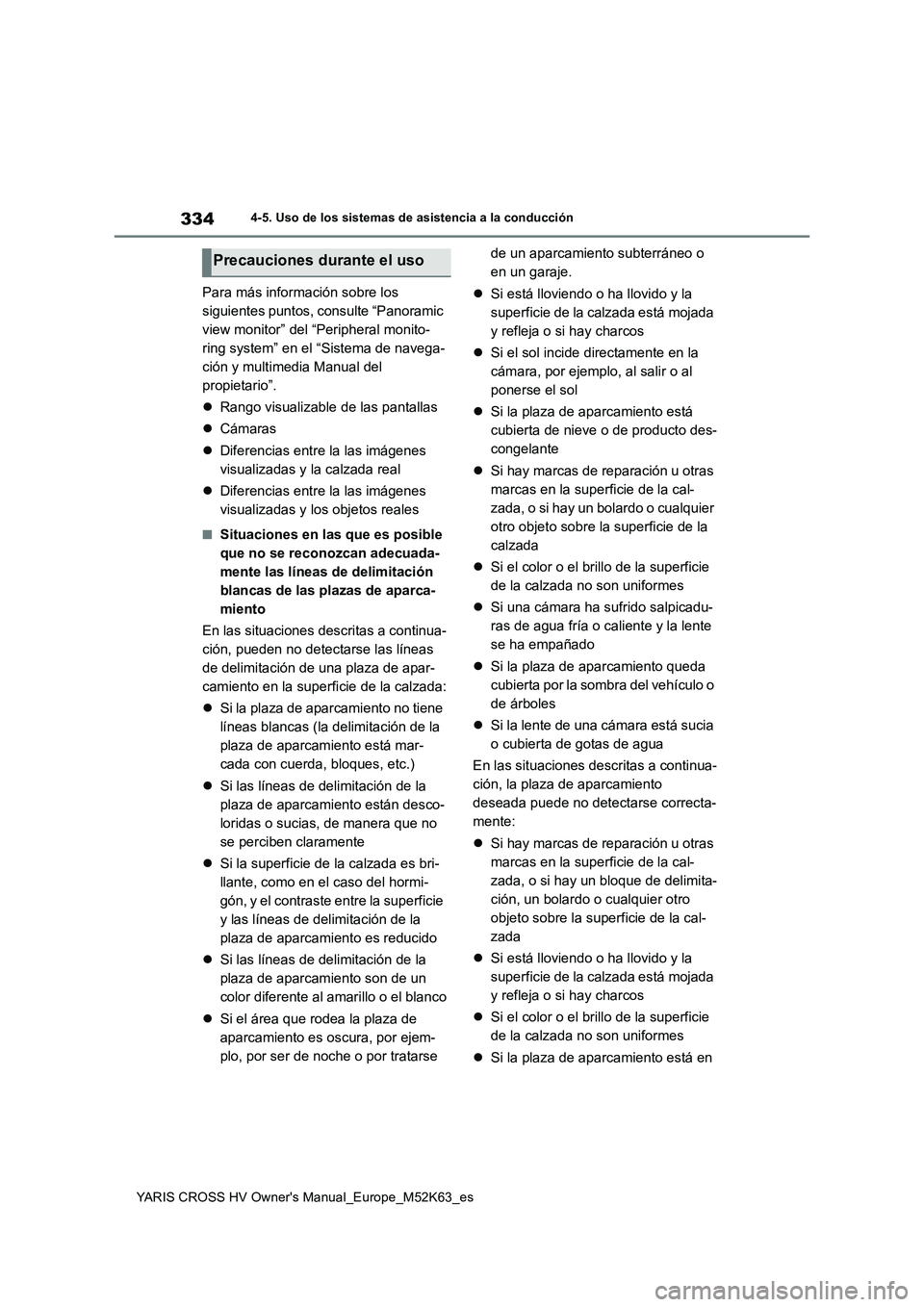

Para más información sobre los
siguientes puntos, consulte “Panoramic
view monitor” del “Peripheral monito-
ring system” en el “Sistema de navega-
ción y multimedia Manual del
propietario”.
Rango visualizable de las pantallas
Cámaras
Diferencias entre la las imágenes
visualizadas y la calzada real
Diferencias entre la las imágenes
visualizadas y los objetos reales
■Situaciones en las que es posible
que no se reconozcan adecuada-
mente las líneas de delimitación
blancas de las plazas de aparca-
miento
En las situaciones descritas a continua-
ción, pueden no detectarse las líneas
de delimitación de una plaza de apar-
camiento en la superficie de la calzada:
Si la plaza de aparcamiento no tiene
líneas blancas (la delimitación de la
plaza de aparcamiento está mar-
cada con cuerda, bloques, etc.)
Si las líneas de delimitación de la
plaza de aparcamiento están desco-
loridas o sucias, de manera que no
se perciben claramente
Si la superficie de la calzada es bri-
llante, como en el caso del hormi-
gón, y el contraste entre la superficie
y las líneas de delimitación de la
plaza de aparcamiento es reducido
Si las líneas de delimitación de la
plaza de aparcamiento son de un
color diferente al amarillo o el blanco
Si el área que rodea la plaza de
aparcamiento es oscura, por ejem-
plo, por ser de noche o por tratarse
de un aparcamiento subterráneo o
en un garaje.
Si está lloviendo o ha llovido y la
superficie de la calzada está mojada
y refleja o si hay charcos
Si el sol incide directamente en la
cámara, por ejemplo, al salir o al
ponerse el sol
Si la plaza de aparcamiento está
cubierta de nieve o de producto des-
congelante
Si hay marcas de reparación u otras
marcas en la superficie de la cal-
zada, o si hay un bolardo o cualquier
otro objeto sobre la superficie de la
calzada
Si el color o el brillo de la superficie
de la calzada no son uniformes
Si una cámara ha sufrido salpicadu-
ras de agua fría o caliente y la lente
se ha empañado
Si la plaza de aparcamiento queda
c u b i e r t a p o r l a s o m b r a d e l v e h í c u l o o
de árboles
Si la lente de una cámara está sucia
o cubierta de gotas de agua
En las situaciones descritas a continua-
ción, la plaza de aparcamiento
deseada puede no detectarse correcta-
mente:
Si hay marcas de reparación u otras
marcas en la superficie de la cal-
zada, o si hay un bloque de delimita-
ción, un bolardo o cualquier otro
objeto sobre la superficie de la cal-
zada
Si está lloviendo o ha llovido y la
superficie de la calzada está mojada
y refleja o si hay charcos
Si el color o el brillo de la superficie
de la calzada no son uniformes
Si la plaza de aparcamiento está en
Precauciones durante el uso
Page 337 of 666

335
4
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

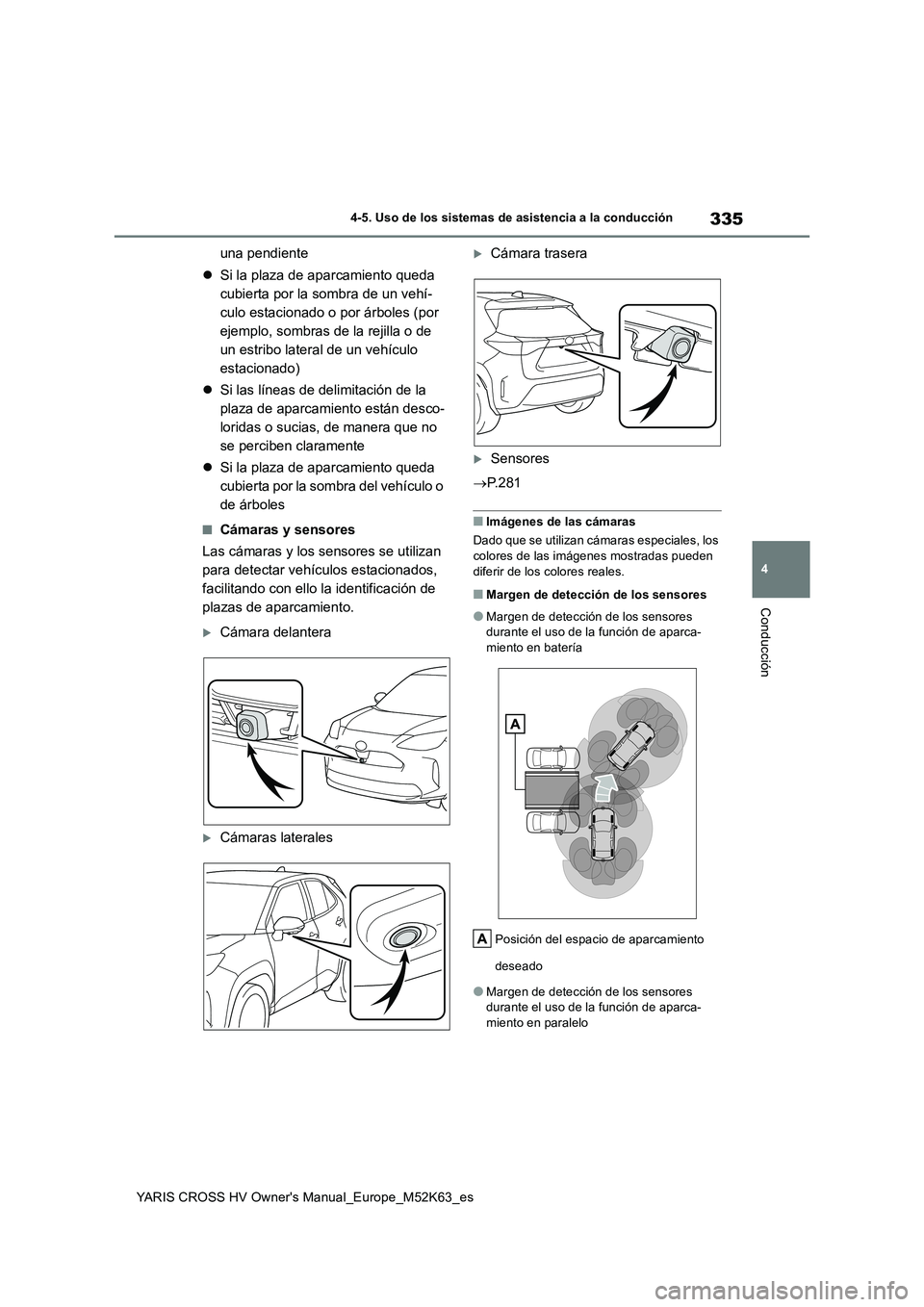

una pendiente
Si la plaza de aparcamiento queda
cubierta por la sombra de un vehí-
culo estacionado o por árboles (por
ejemplo, sombras de la rejilla o de
un estribo lateral de un vehículo
estacionado)
Si las líneas de delimitación de la
plaza de aparcamiento están desco-
loridas o sucias, de manera que no
se perciben claramente
Si la plaza de aparcamiento queda
cubierta por la sombra del vehículo o
de árboles
■Cámaras y sensores
Las cámaras y los sensores se utilizan
para detectar vehículos estacionados,
facilitando con ello la identificación de
plazas de aparcamiento.
Cámara delantera
Cámaras laterales
Cámara trasera
Sensores
P. 2 8 1
■Imágenes de las cámaras
Dado que se utilizan cámaras especiales, los
colores de las imágenes mostradas pueden diferir de los colores reales.
■Margen de detección de los sensores
●Margen de detección de los sensores durante el uso de la función de aparca-miento en batería
Posición del espacio de aparcamiento
deseado
●Margen de detección de los sensores durante el uso de la función de aparca-
miento en paralelo
Page 338 of 666

336
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
4-5. Uso de los sistemas de asistencia a la conducción

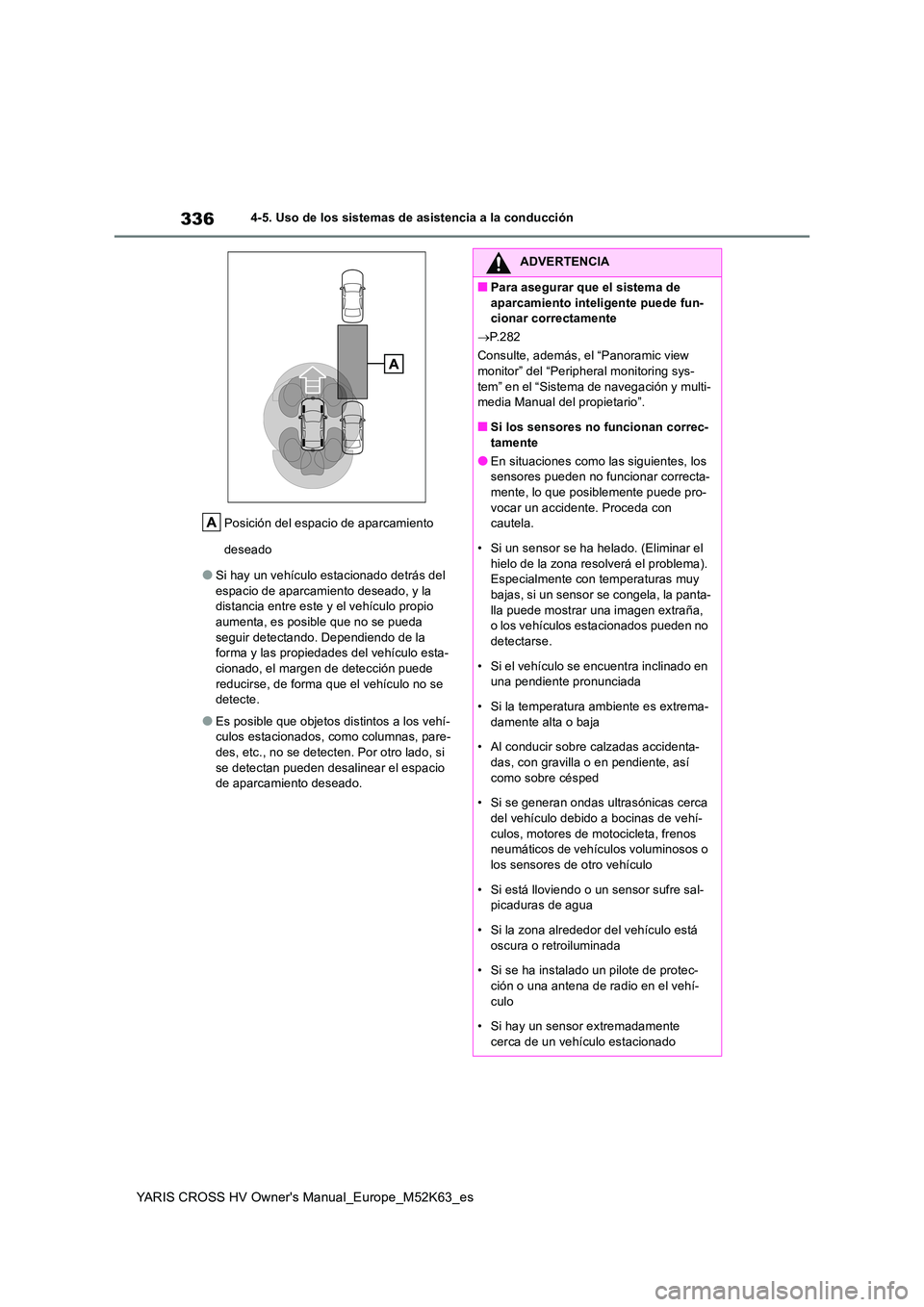

Posición del espacio de aparcamiento
deseado
●Si hay un vehículo estacionado detrás del espacio de aparcamiento deseado, y la distancia entre este y el vehículo propio
aumenta, es posible que no se pueda seguir detectando. Dependiendo de la forma y las propiedades del vehículo esta-
cionado, el margen de detección puede reducirse, de forma que el vehículo no se detecte.
●Es posible que objetos distintos a los vehí-culos estacionados, como columnas, pare-
des, etc., no se detecten. Por otro lado, si se detectan pueden desalinear el espacio de aparcamiento deseado.
ADVERTENCIA
■Para asegurar que el sistema de
aparcamiento inteligente puede fun- cionar correctamente
P.282
Consulte, además, el “Panoramic view monitor” del “Peripheral monitoring sys-
tem” en el “Sistema de navegación y multi- media Manual del propietario”.
■Si los sensores no funcionan correc-
tamente
●En situaciones como las siguientes, los sensores pueden no funcionar correcta-mente, lo que posiblemente puede pro-
vocar un accidente. Proceda con cautela.
• Si un sensor se ha helado. (Eliminar el
hielo de la zona resolverá el problema). Especialmente con temperaturas muy bajas, si un sensor se congela, la panta-
lla puede mostrar una imagen extraña, o los vehículos estacionados pueden no detectarse.
• Si el vehículo se encuentra inclinado en una pendiente pronunciada
• Si la temperatura ambiente es extrema-
damente alta o baja
• Al conducir sobre calzadas accidenta-
das, con gravilla o en pendiente, así como sobre césped
• Si se generan ondas ultrasónicas cerca
del vehículo debido a bocinas de vehí- culos, motores de motocicleta, frenos neumáticos de vehículos voluminosos o
los sensores de otro vehículo
• Si está lloviendo o un sensor sufre sal- picaduras de agua
• Si la zona alrededor del vehículo está oscura o retroiluminada
• Si se ha instalado un pilote de protec-
ción o una antena de radio en el vehí- culo
• Si hay un sensor extremadamente
cerca de un vehículo estacionado
Page 339 of 666

337
4
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

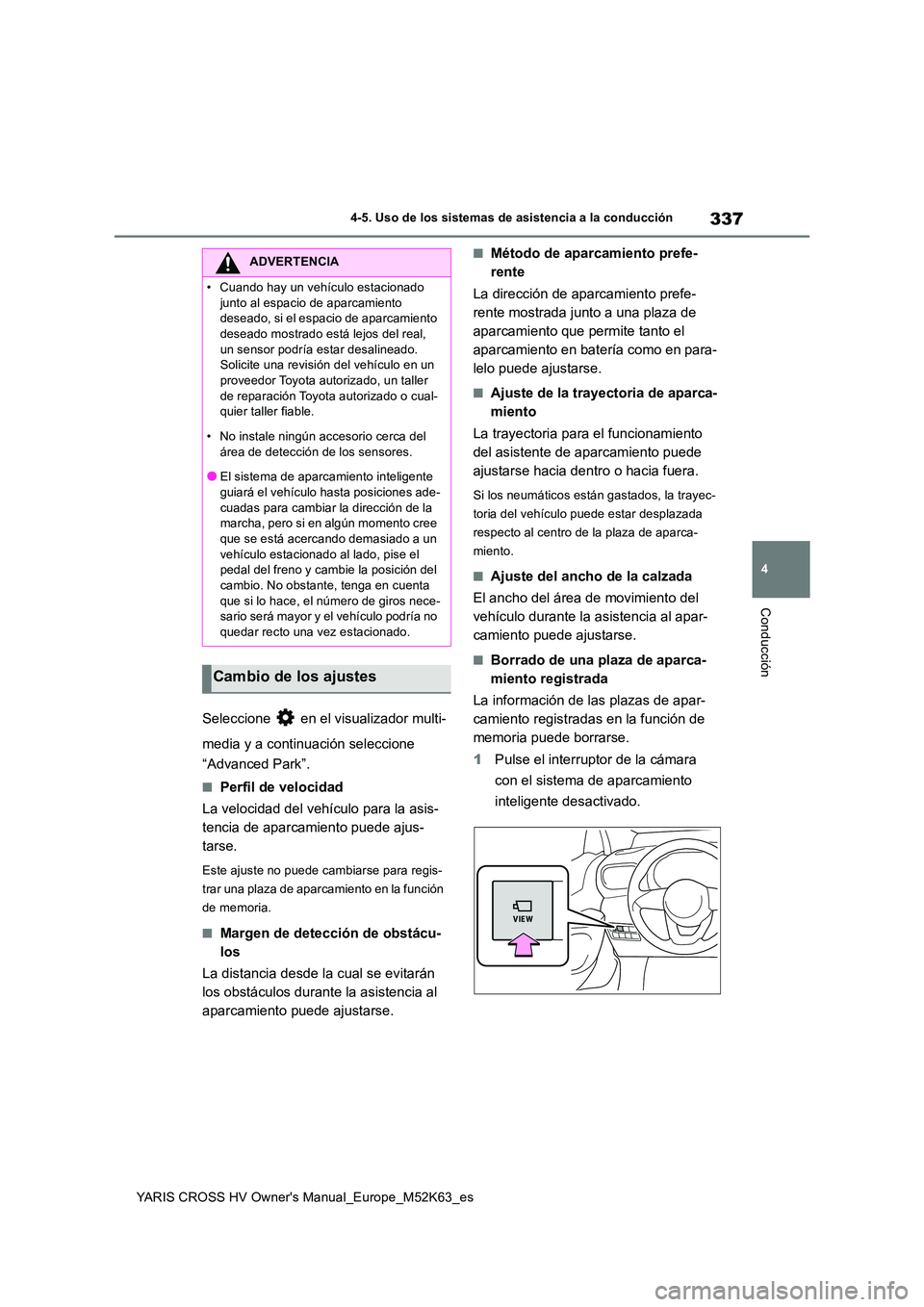

Seleccione en el visualizador multi-
media y a continuación seleccione
“Advanced Park”.
■Perfil de velocidad
La velocidad del vehículo para la asis-
tencia de aparcamiento puede ajus-
tarse.
Este ajuste no puede cambiarse para regis-
trar una plaza de aparcamiento en la función
de memoria.
■Margen de detección de obstácu-
los
La distancia desde la cual se evitarán
los obstáculos durante la asistencia al
aparcamiento puede ajustarse.
■Método de aparcamiento prefe-
rente
La dirección de aparcamiento prefe-
rente mostrada junto a una plaza de
aparcamiento que permite tanto el
aparcamiento en batería como en para-
lelo puede ajustarse.
■Ajuste de la trayectoria de aparca-
miento
La trayectoria para el funcionamiento
del asistente de aparcamiento puede
ajustarse hacia dentro o hacia fuera.
Si los neumáticos están gastados, la trayec-
toria del vehículo puede estar desplazada
respecto al centro de la plaza de aparca-
miento.
■Ajuste del ancho de la calzada
El ancho del área de movimiento del
vehículo durante la asistencia al apar-
camiento puede ajustarse.
■Borrado de una plaza de aparca-
miento registrada
La información de las plazas de apar-
camiento registradas en la función de
memoria puede borrarse.
1 Pulse el interruptor de la cámara
con el sistema de aparcamiento
inteligente desactivado.
ADVERTENCIA
Page 340 of 666

338
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
4-5. Uso de los sistemas de asistencia a la conducción

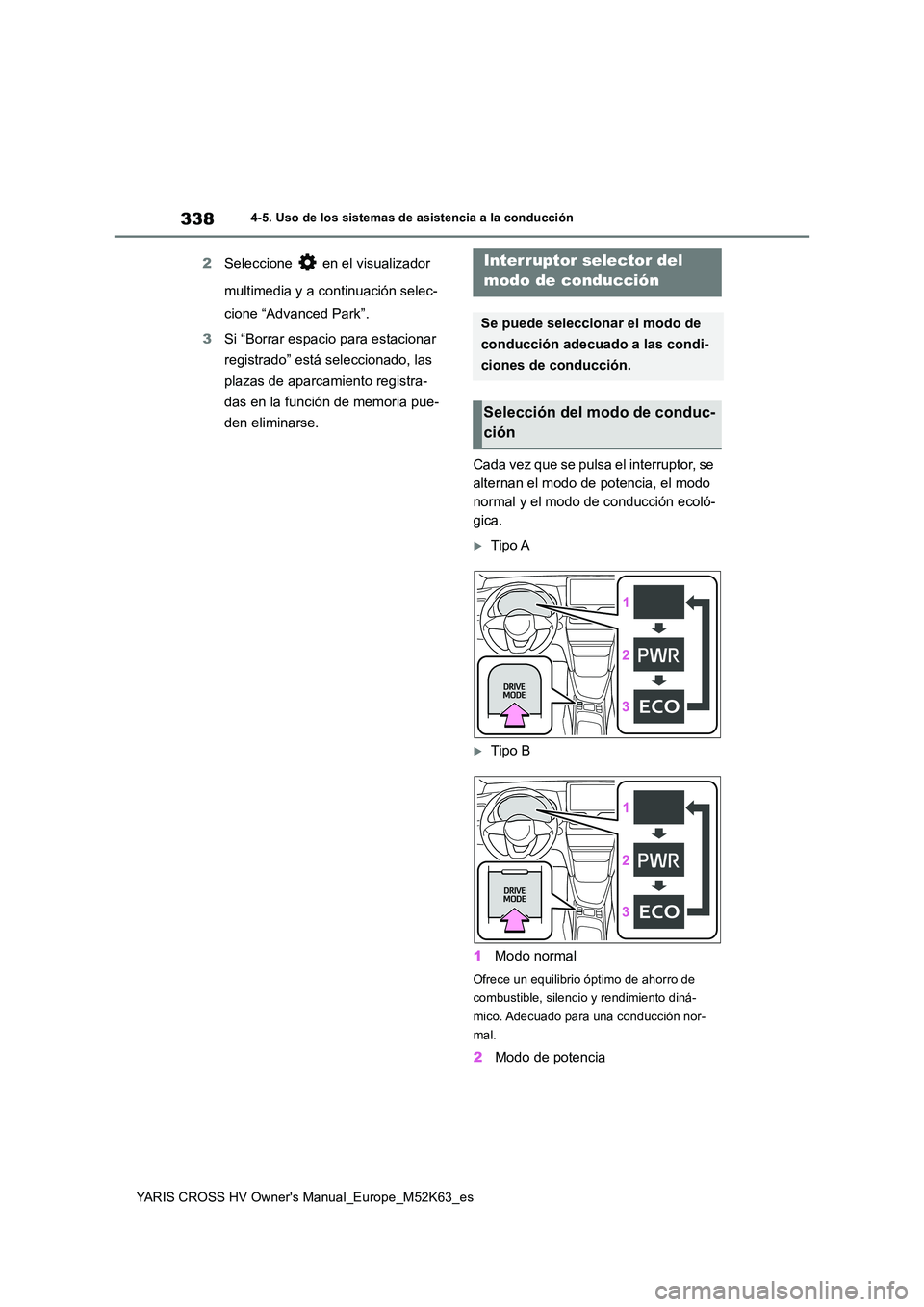

2Seleccione en el visualizador
multimedia y a continuación selec-
cione “Advanced Park”.
3 Si “Borrar espacio para estacionar
registrado” está seleccionado, las
plazas de aparcamiento registra-
das en la función de memoria pue-
den eliminarse.
Ca da v ez qu e se p ul sa e l in t er r u pt o r, se
alternan el modo de potencia, el modo
normal y el modo de conducción ecoló-
gica.
Tipo A
Tipo B
1 Modo normal
Ofrece un equilibrio óptimo de ahorro de
combustible, silencio y rendimiento diná-
mico. Adecuado para una conducción nor-
mal.
2 Modo de potencia
Interruptor selector del
modo de conducción
Se puede seleccionar el modo de
conducción adecuado a las condi-
ciones de conducción.
Selección del modo de conduc-
ción
