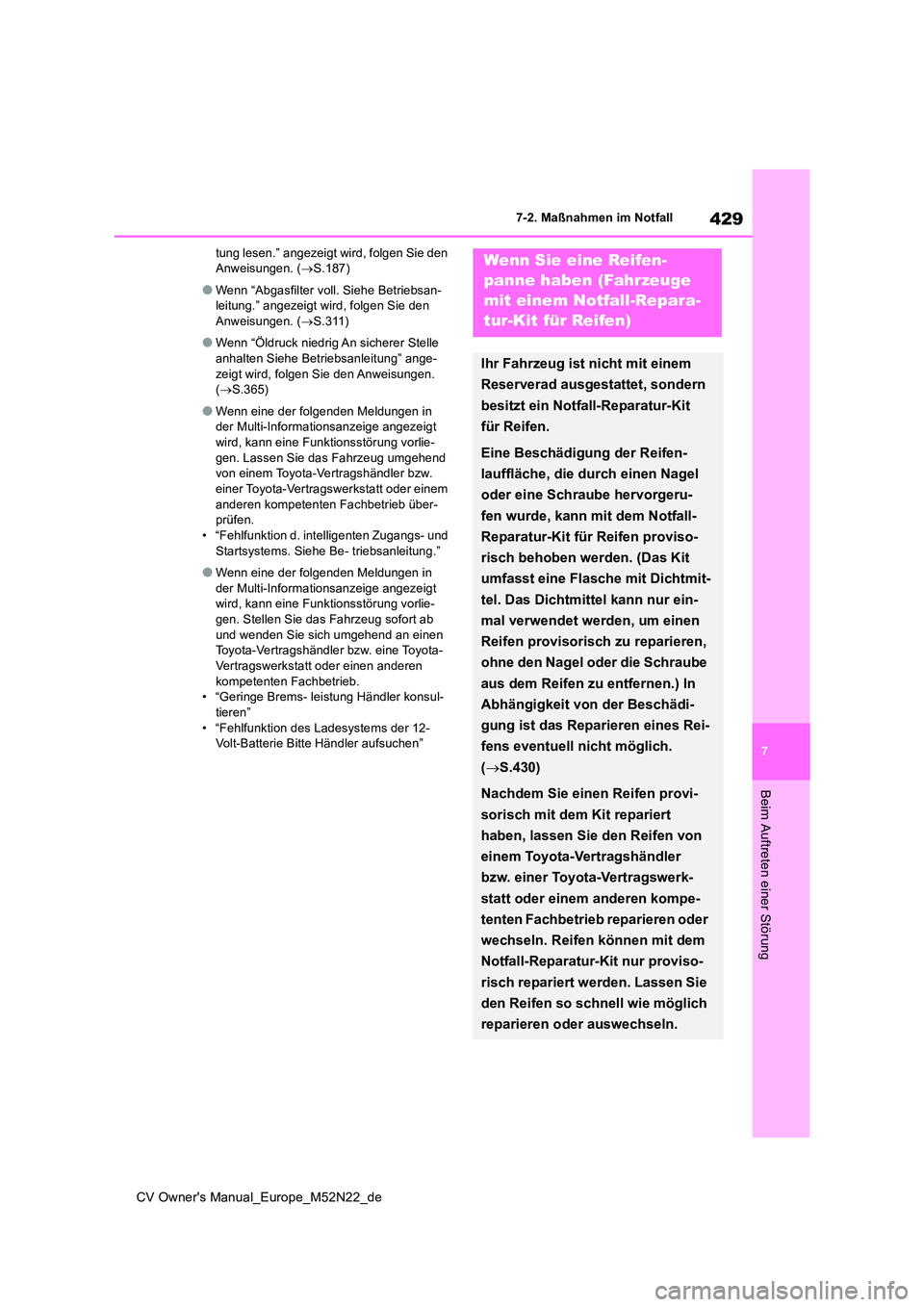

7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
tung lesen.” angezeigt wird, folgen Sie den Anweisungen. ( S.187)
●Wenn “Abgasfilter voll. Siehe Betriebsan- leitung.” angezeigt wird, folgen Sie den Anweisungen. ( S.311)
●Wenn “Öldruck niedrig An sicherer Stelle anhalten Siehe Betriebsanleitung” ange-
zeigt wird, folgen Sie den Anweisungen. ( S.365)
●Wenn eine der folgenden Meldungen in der Multi-Informationsanzeige angezeigt wird, kann eine Funktionsstörung vorlie-
gen. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb über- prüfen.• “Fehlfunktion d. intelligenten Zugangs- und
Startsystems. Siehe Be- triebsanleitung.”
●Wenn eine der folgenden Meldungen in
der Multi-Informationsanzeige angezeigt wird, kann eine Funktionsstörung vorlie-gen. Stellen Sie das Fahrzeug sofort ab
und wenden Sie sich umgehend an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb. • “Geringe Brems- leistung Händler konsul-tieren”
• “Fehlfunktion des Ladesystems der 12- Volt-Batterie Bitte Händler aufsuchen”
Wenn Sie eine Reifen-
panne haben (Fahrzeuge
mit einem Notfall-Repara-
tur-Kit für Reifen)
Ihr Fahrzeug ist nicht mit einem
Reserverad ausgestattet, sondern
besitzt ein Notfall-Reparatur-Kit
für Reifen.
Eine Beschädigung der Reifen-
lauffläche, die durch einen Nagel
oder eine Schraube hervorgeru-
fen wurde, kann mit dem Notfall-
Reparatur-Kit für Reifen proviso-
risch behoben werden. (Das Kit
umfasst eine Flasche mit Dichtmit-
tel. Das Dichtmittel kann nur ein-
mal verwendet werden, um einen
Reifen provisorisch zu reparieren,
ohne den Nagel oder die Schraube
aus dem Reifen zu entfernen.) In
Abhängigkeit von der Beschädi-
gung ist das Reparieren eines Rei-
fens eventuell nicht möglich.
( S.430)
Nachdem Sie einen Reifen provi-
sorisch mit dem Kit repariert
haben, lassen Sie den Reifen von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompe-
tenten Fachbetrieb reparieren oder
wechseln. Reifen können mit dem
Notfall-Reparatur-Kit nur proviso-
risch repariert werden. Lassen Sie
den Reifen so schnell wie möglich
reparieren oder auswechseln.

430
CV Owner's Manual_Europe_M52N22_de
7-2. Maßnahmen im Notfall

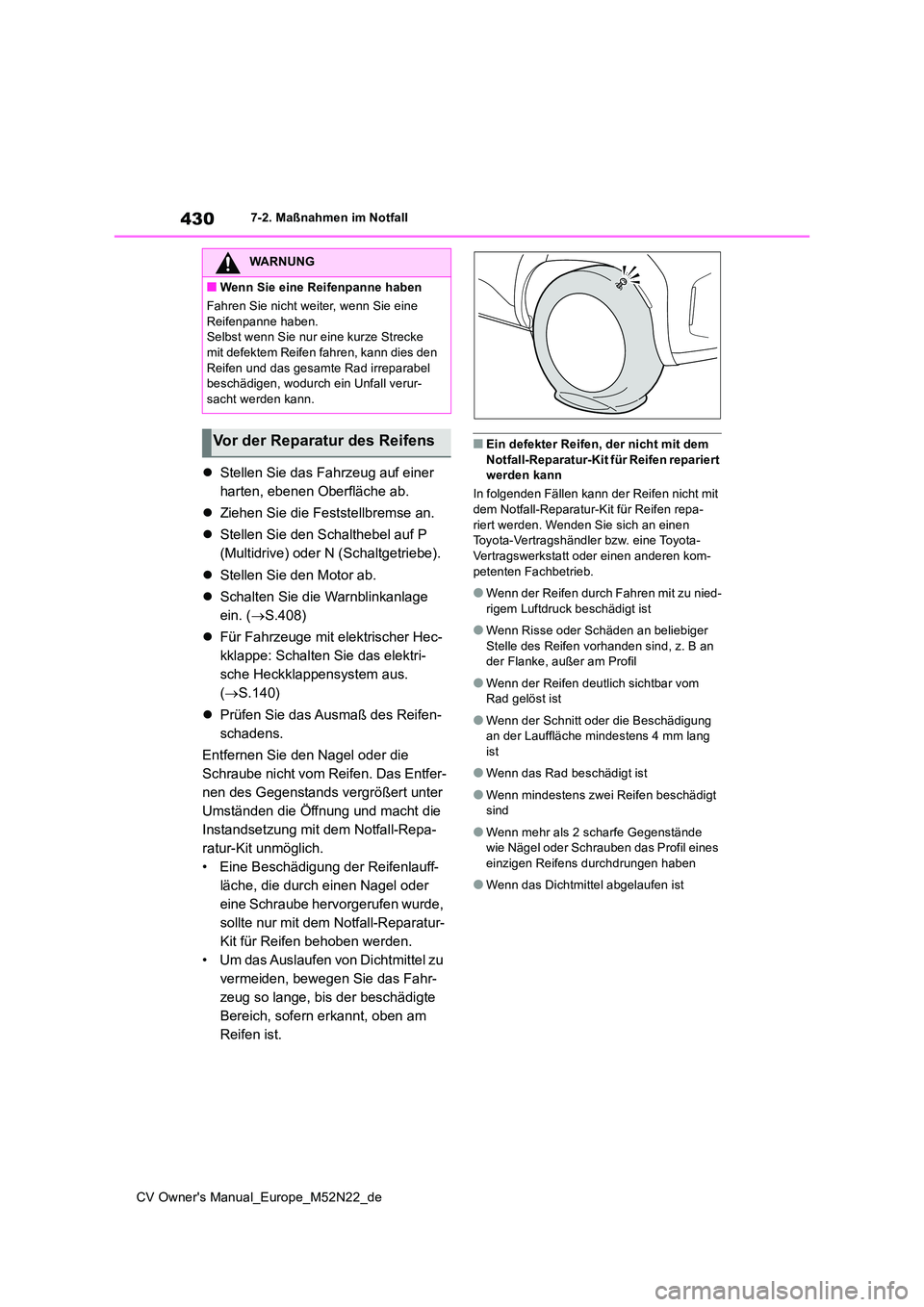

Stellen Sie das Fahrzeug auf einer
harten, ebenen Oberfläche ab.
 Ziehen Sie die Feststellbremse an.
 Stellen Sie den Schalthebel auf P
(Multidrive) oder N (Schaltgetriebe).
 Stellen Sie den Motor ab.
 Schalten Sie die Warnblinkanlage
ein. ( S.408)
 Für Fahrzeuge mit elektrischer Hec-
kklappe: Schalten Sie das elektri-
sche Heckklappensystem aus.
( S.140)
 Prüfen Sie das Ausmaß des Reifen-
schadens.
Entfernen Sie den Nagel oder die
Schraube nicht vom Reifen. Das Entfer-
nen des Gegenstands vergrößert unter
Umständen die Öffnung und macht die
Instandsetzung mit dem Notfall-Repa-
ratur-Kit unmöglich.
• Eine Beschädigung der Reifenlauff-
läche, die durch einen Nagel oder
eine Schraube hervorgerufen wurde,
sollte nur mit dem Notfall-Reparatur-
Kit für Reifen behoben werden.
• Um das Auslaufen von Dichtmittel zu
vermeiden, bewegen Sie das Fahr-
zeug so lange, bis der beschädigte
Bereich, sofern erkannt, oben am
Reifen ist.
■Ein defekter Reifen, der nicht mit dem Notfall-Reparatur-Kit für Reifen repariert werden kann
In folgenden Fällen kann der Reifen nicht mit
dem Notfall-Reparatur-Kit für Reifen repa- riert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kom- petenten Fachbetrieb.
●Wenn der Reifen durch Fahren mit zu nied-rigem Luftdruck beschädigt ist
●Wenn Risse oder Schäden an beliebiger Stelle des Reifen vorhanden sind, z. B an der Flanke, außer am Profil
●Wenn der Reifen deutlich sichtbar vom Rad gelöst ist
●Wenn der Schnitt oder die Beschädigung an der Lauffläche mindestens 4 mm lang
ist
●Wenn das Rad beschädigt ist
●Wenn mindestens zwei Reifen beschädigt sind
●Wenn mehr als 2 scharfe Gegenstände wie Nägel oder Schrauben das Profil eines
einzigen Reifens durchdrungen haben
●Wenn das Dichtmittel abgelaufen ist
WARNUNG
■Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine
Reifenpanne haben. Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen, wodurch ein Unfall verur-sacht werden kann.
Vor der Reparatur des Reifens

431
7
CV Owner's Manual_Europe_M52N22_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

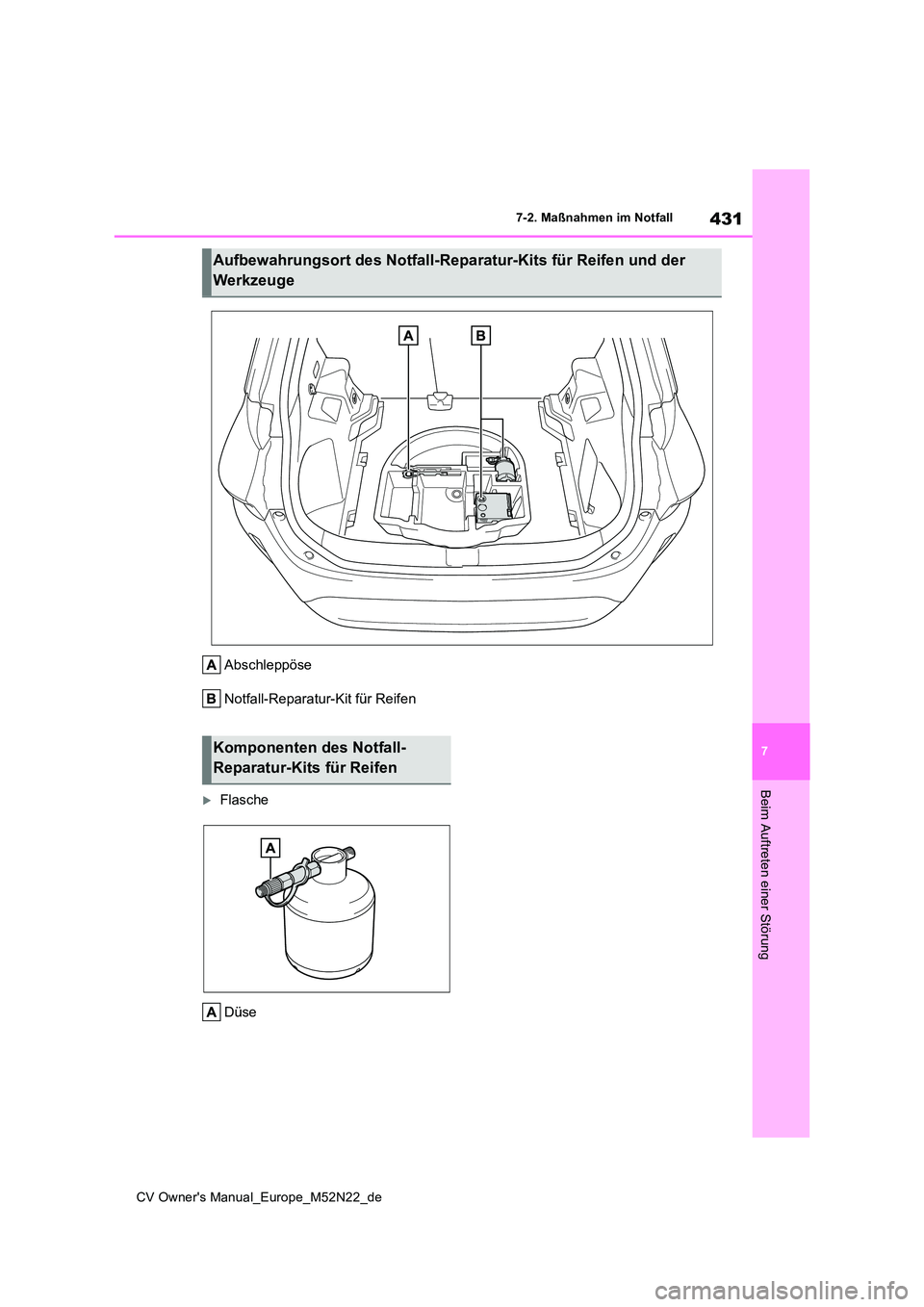

Abschleppöse
Notfall-Reparatur-Kit für Reifen
Flasche
Düse
Aufbewahrungsort des Notfall-Reparatur-Kits für Reifen und der
Werkzeuge
Komponenten des Notfall-
Reparatur-Kits für Reifen

432
CV Owner's Manual_Europe_M52N22_de
7-2. Maßnahmen im Notfall

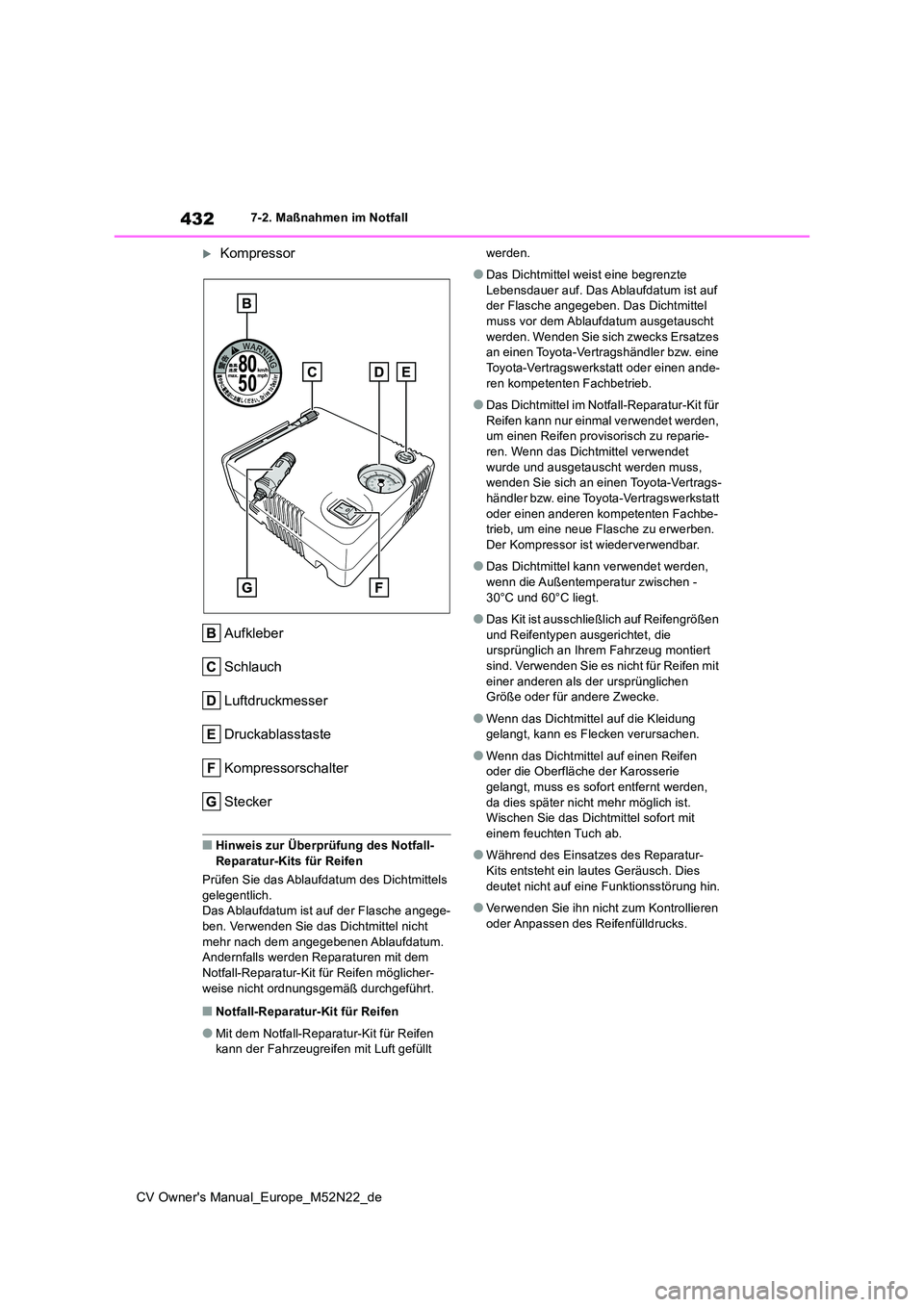

Kompressor
Aufkleber
Schlauch
Luftdruckmesser
Druckablasstaste
Kompressorschalter
Stecker
■Hinweis zur Überprüfung des Notfall-
Reparatur-Kits für Reifen
Prüfen Sie das Ablaufdatum des Dichtmittels gelegentlich.Das Ablaufdatum ist auf der Flasche angege-
ben. Verwenden Sie das Dichtmittel nicht mehr nach dem angegebenen Ablaufdatum. Andernfalls werden Reparaturen mit dem
Notfall-Reparatur-Kit für Reifen möglicher- weise nicht ordnungsgemäß durchgeführt.
■Notfall-Reparatur-Kit für Reifen
●Mit dem Notfall-Reparatur-Kit für Reifen kann der Fahrzeugreifen mit Luft gefüllt
werden.
●Das Dichtmittel weist eine begrenzte
Lebensdauer auf. Das Ablaufdatum ist auf der Flasche angegeben. Das Dichtmittel muss vor dem Ablaufdatum ausgetauscht
werden. Wenden Sie sich zwecks Ersatzes an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
●Das Dichtmittel im Notfall-Reparatur-Kit für
Reifen kann nur einmal verwendet werden, um einen Reifen provisorisch zu reparie-ren. Wenn das Dichtmittel verwendet
wurde und ausgetauscht werden muss, wenden Sie sich an einen Toyota-Vertrags-händler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbe- trieb, um eine neue Flasche zu erwerben. Der Kompressor ist wiederverwendbar.
●Das Dichtmittel kann verwendet werden, wenn die Außentemperatur zwischen -
30°C und 60°C liegt.
●Das Kit ist ausschließlich auf Reifengrößen
und Reifentypen ausgerichtet, die ursprünglich an Ihrem Fahrzeug montiert sind. Verwenden Sie es nicht für Reifen mit
einer anderen als der ursprünglichen Größe oder für andere Zwecke.
●Wenn das Dichtmittel auf die Kleidung gelangt, kann es Flecken verursachen.
●Wenn das Dichtmittel auf einen Reifen oder die Oberfläche der Karosserie gelangt, muss es sofort entfernt werden,
da dies später nicht mehr möglich ist. Wischen Sie das Dichtmittel sofort mit einem feuchten Tuch ab.
●Während des Einsatzes des Reparatur-Kits entsteht ein lautes Geräusch. Dies
deutet nicht auf eine Funktionsstörung hin.
●Verwenden Sie ihn nicht zum Kontrollieren
oder Anpassen des Reifenfülldrucks.

433
7
CV Owner's Manual_Europe_M52N22_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

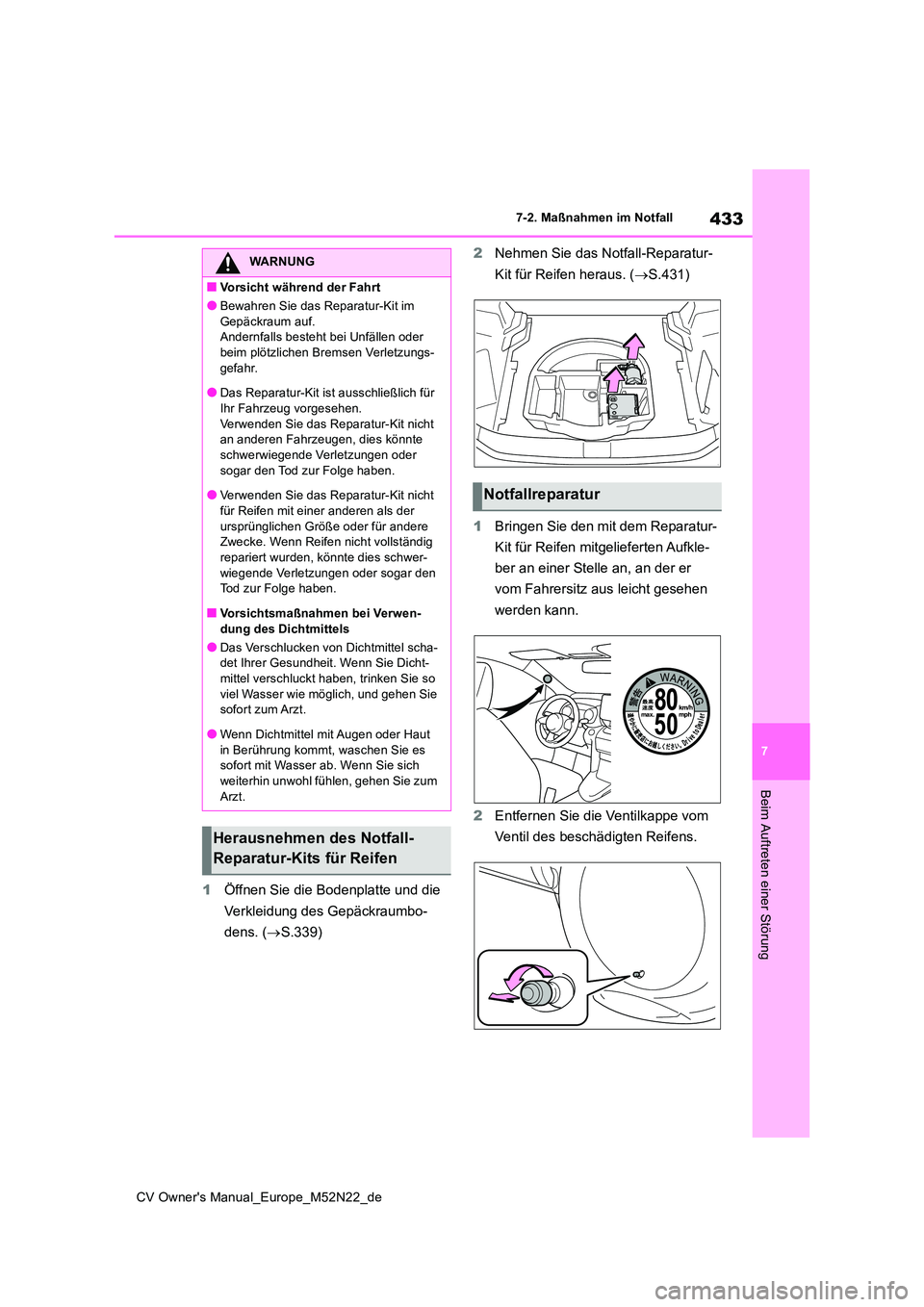

1Öffnen Sie die Bodenplatte und die
Verkleidung des Gepäckraumbo-
dens. ( S.339)
2 Nehmen Sie das Notfall-Reparatur-
Kit für Reifen heraus. ( S.431)
1 Bringen Sie den mit dem Reparatur-
Kit für Reifen mitgelieferten Aufkle-
ber an einer Stelle an, an der er
vom Fahrersitz aus leicht gesehen
werden kann.
2 Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
WARNUNG
■Vorsicht während der Fahrt
●Bewahren Sie das Reparatur-Kit im
Gepäckraum auf. Andernfalls besteht bei Unfällen oder beim plötzlichen Bremsen Verletzungs-
gefahr.
●Das Reparatur-Kit ist ausschließlich für Ihr Fahrzeug vorgesehen.
Verwenden Sie das Reparatur-Kit nicht an anderen Fahrzeugen, dies könnte schwerwiegende Verletzungen oder
sogar den Tod zur Folge haben.
●Verwenden Sie das Reparatur-Kit nicht für Reifen mit einer anderen als der
ursprünglichen Größe oder für andere Zwecke. Wenn Reifen nicht vollständig repariert wurden, könnte dies schwer-
wiegende Verletzungen oder sogar den Tod zur Folge haben.
■Vorsichtsmaßnahmen bei Verwen-
dung des Dichtmittels
●Das Verschlucken von Dichtmittel scha- det Ihrer Gesundheit. Wenn Sie Dicht-mittel verschluckt haben, trinken Sie so
viel Wasser wie möglich, und gehen Sie sofort zum Arzt.
●Wenn Dichtmittel mit Augen oder Haut in Berührung kommt, waschen Sie es sofort mit Wasser ab. Wenn Sie sich
weiterhin unwohl fühlen, gehen Sie zum Arzt.
Herausnehmen des Notfall-
Reparatur-Kits für Reifen
Notfallreparatur

434
CV Owner's Manual_Europe_M52N22_de
7-2. Maßnahmen im Notfall

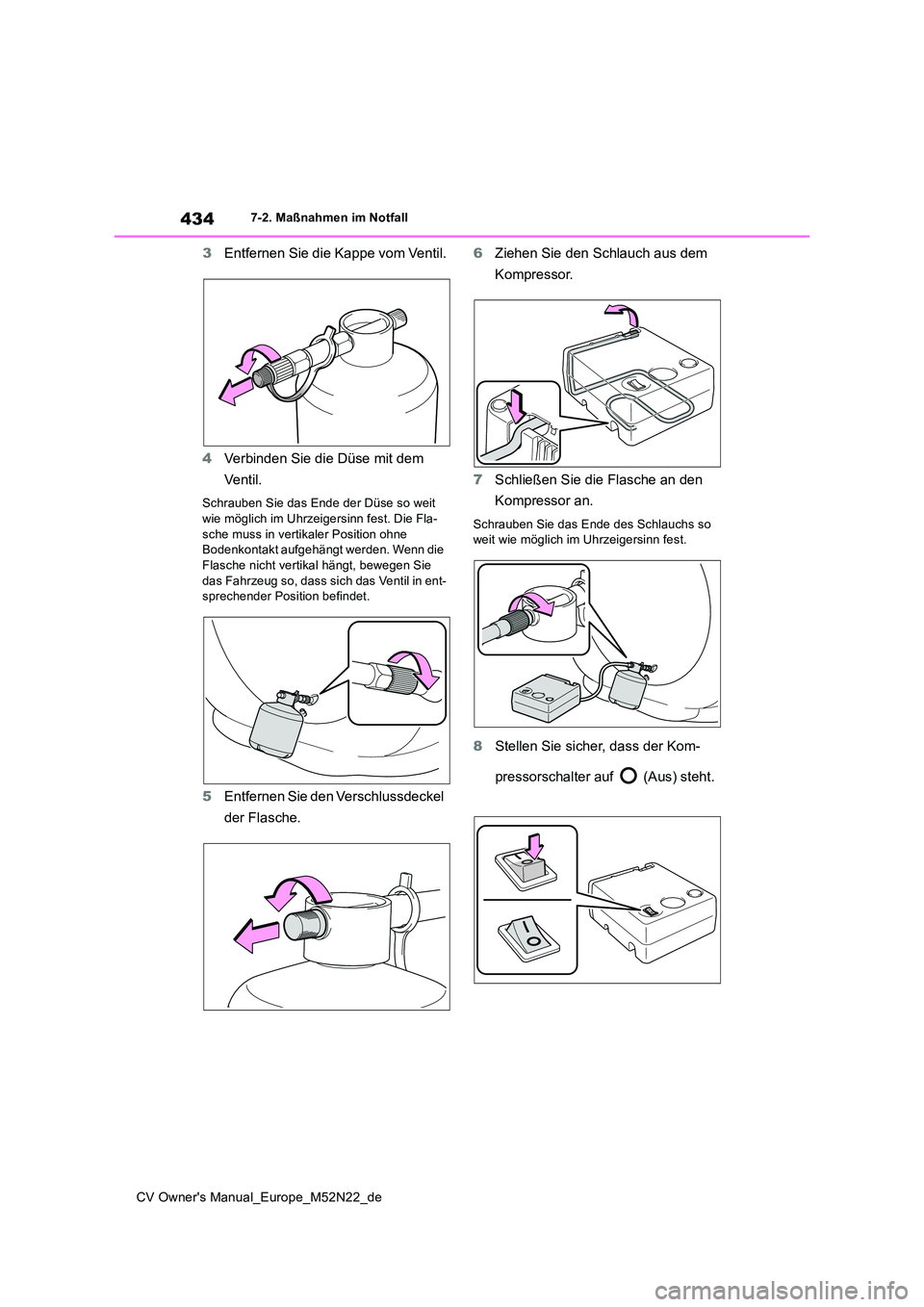

3Entfernen Sie die Kappe vom Ventil.
4 Verbinden Sie die Düse mit dem
Ve nt i l.
Schrauben Sie das Ende der Düse so weit wie möglich im Uhrzeigersinn fest. Die Fla-
sche muss in vertikaler Position ohne Bodenkontakt aufgehängt werden. Wenn die
Flasche nicht vertikal hängt, bewegen Sie das Fahrzeug so, dass sich das Ventil in ent-sprechender Position befindet.
5 Entfernen Sie den Verschlussdeckel
der Flasche.
6 Ziehen Sie den Schlauch aus dem
Kompressor.
7 Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende des Schlauchs so weit wie möglich im Uhrzeigersinn fest.
8 Stellen Sie sicher, dass der Kom-
pressorschalter auf (Aus) steht.

435
7
CV Owner's Manual_Europe_M52N22_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

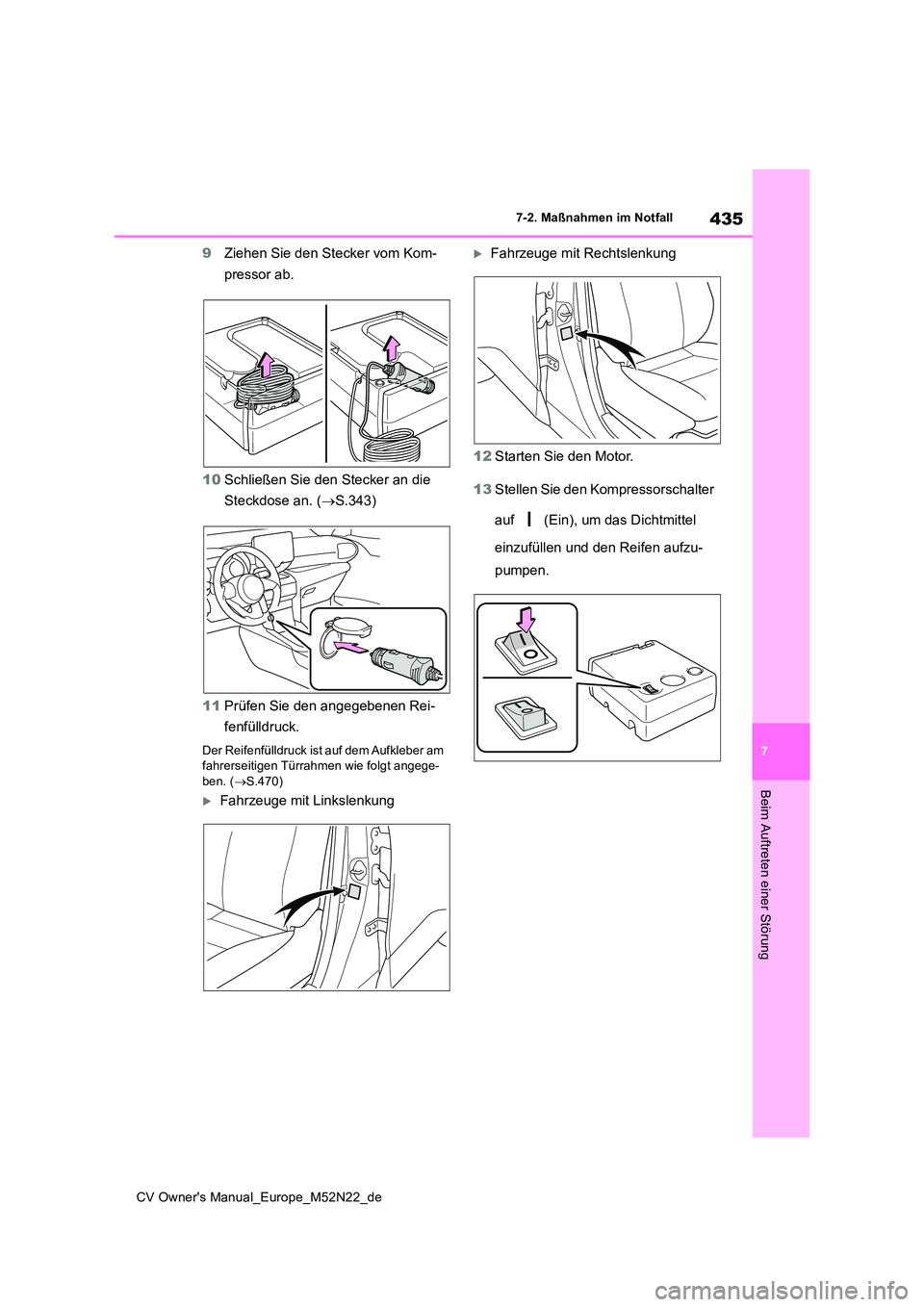

9Ziehen Sie den Stecker vom Kom-
pressor ab.
10 Schließen Sie den Stecker an die
Steckdose an. ( S.343)
11 Prüfen Sie den angegebenen Rei-
fenfülldruck.
Der Reifenfülldruck ist auf dem Aufkleber am fahrerseitigen Türrahmen wie folgt angege-
ben. ( S.470)
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
12 Starten Sie den Motor.
13 Stellen Sie den Kompressorschalter
auf (Ein), um das Dichtmittel
einzufüllen und den Reifen aufzu-
pumpen.

436
CV Owner's Manual_Europe_M52N22_de
7-2. Maßnahmen im Notfall

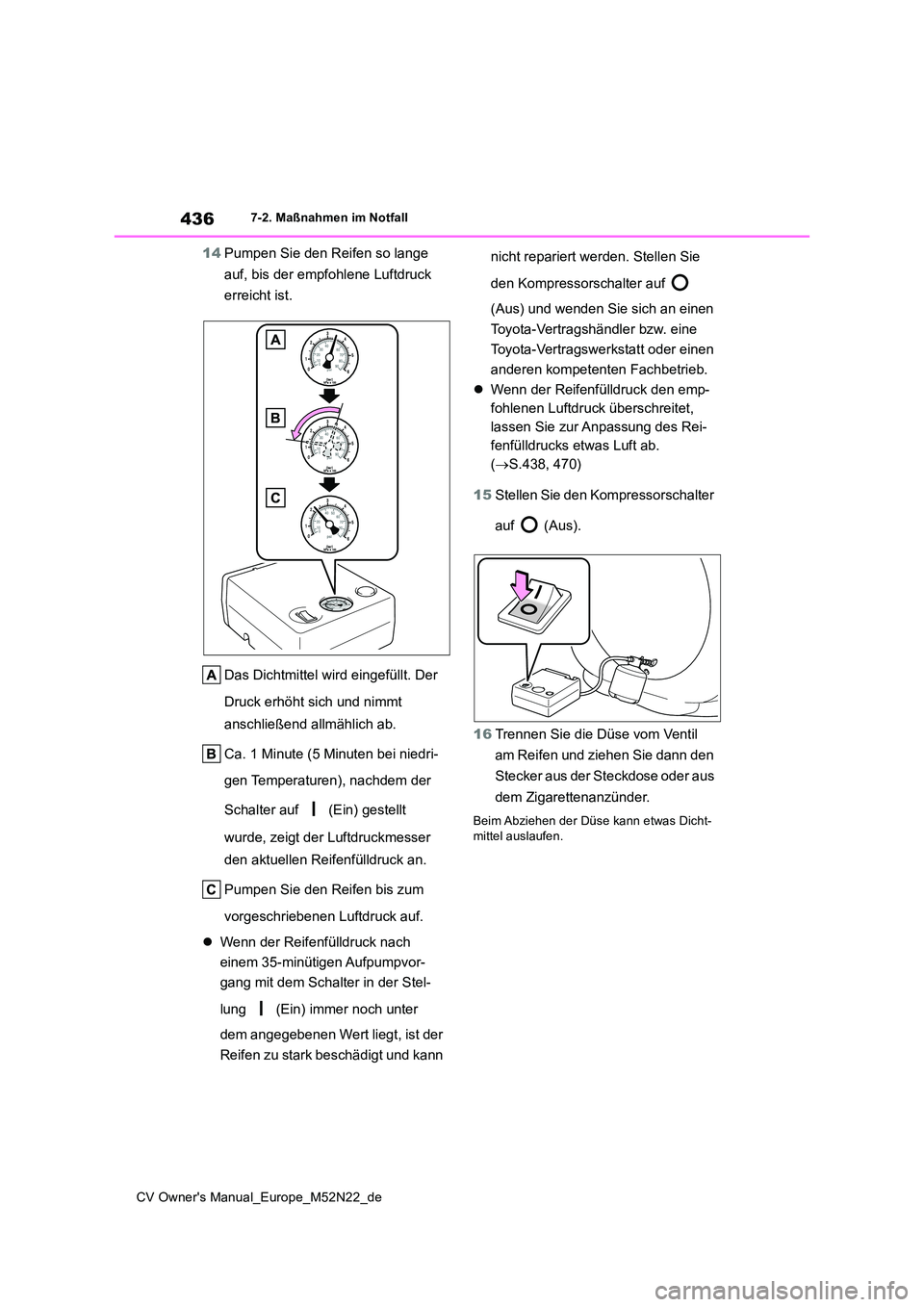

14Pumpen Sie den Reifen so lange
auf, bis der empfohlene Luftdruck
erreicht ist.
Das Dichtmittel wird eingefüllt. Der
Druck erhöht sich und nimmt
anschließend allmählich ab.
Ca. 1 Minute (5 Minuten bei niedri-
gen Temperaturen), nachdem der
Schalter auf (Ein) gestellt
wurde, zeigt der Luftdruckmesser
den aktuellen Reifenfülldruck an.
Pumpen Sie den Reifen bis zum
vorgeschriebenen Luftdruck auf.
 Wenn der Reifenfülldruck nach
einem 35-minütigen Aufpumpvor-
gang mit dem Schalter in der Stel-
lung (Ein) immer noch unter
dem angegebenen Wert liegt, ist der
Reifen zu stark beschädigt und kann
nicht repariert werden. Stellen Sie
den Kompressorschalter auf
(Aus) und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
 Wenn der Reifenfülldruck den emp-
fohlenen Luftdruck überschreitet,
lassen Sie zur Anpassung des Rei-
fenfülldrucks etwas Luft ab.
( S.438, 470)
15 Stellen Sie den Kompressorschalter
auf (Aus).
16 Trennen Sie die Düse vom Ventil
am Reifen und ziehen Sie dann den
Stecker aus der Steckdose oder aus
dem Zigarettenanzünder.
Beim Abziehen der Düse kann etwas Dicht- mittel auslaufen.

437
7
CV Owner's Manual_Europe_M52N22_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

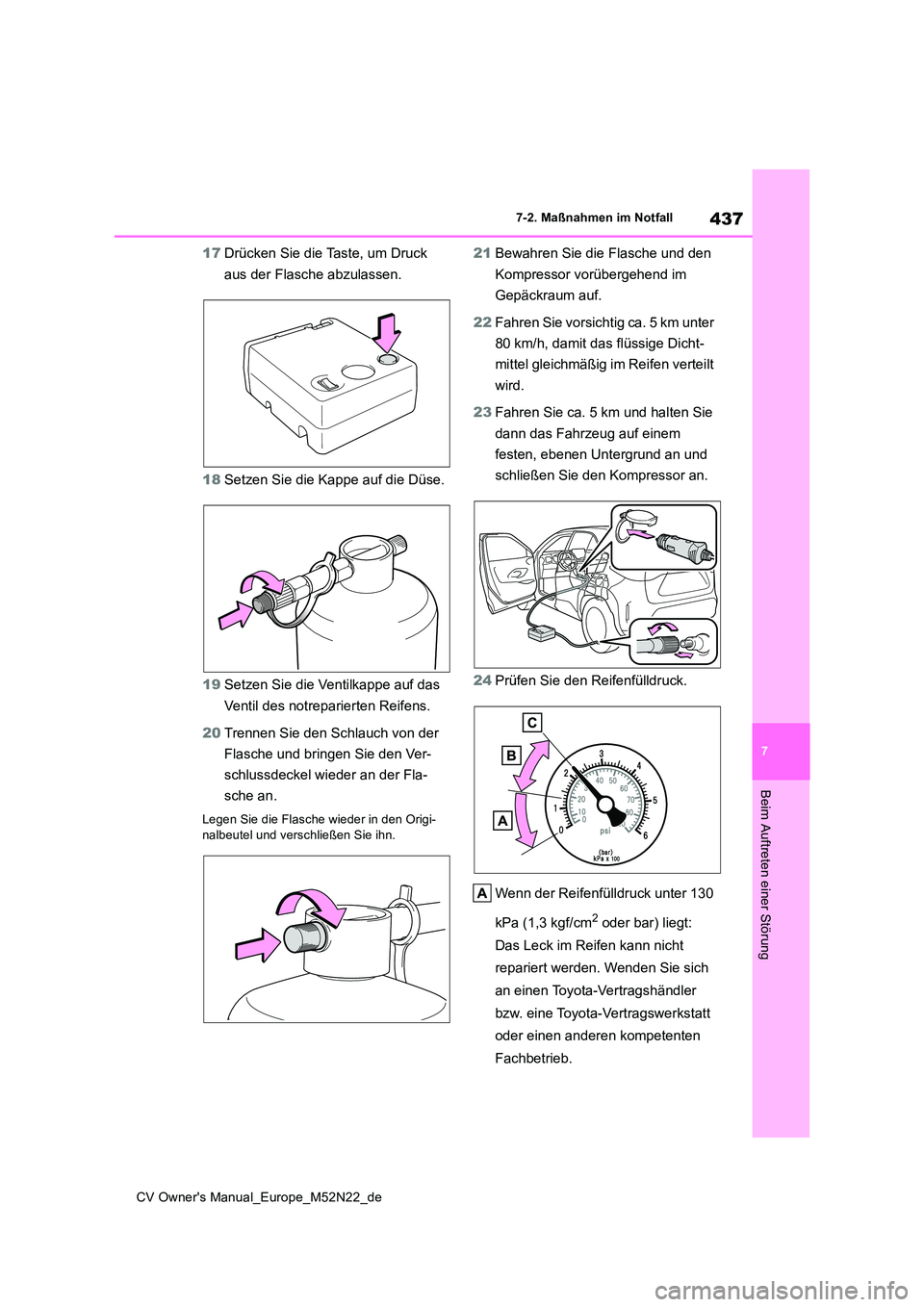

17Drücken Sie die Taste, um Druck
aus der Flasche abzulassen.
18 Setzen Sie die Kappe auf die Düse.
19 Setzen Sie die Ventilkappe auf das
Ventil des notreparierten Reifens.
20 Trennen Sie den Schlauch von der
Flasche und bringen Sie den Ver-
schlussdeckel wieder an der Fla-
sche an.
Legen Sie die Flasche wieder in den Origi- nalbeutel und verschließen Sie ihn.
21 Bewahren Sie die Flasche und den
Kompressor vorübergehend im
Gepäckraum auf.
22 Fahren Sie vorsichtig ca. 5 km unter
80 km/h, damit das flüssige Dicht-
mittel gleichmäßig im Reifen verteilt
wird.
23 Fahren Sie ca. 5 km und halten Sie
dann das Fahrzeug auf einem
festen, ebenen Untergrund an und
schließen Sie den Kompressor an.
24 Prüfen Sie den Reifenfülldruck.

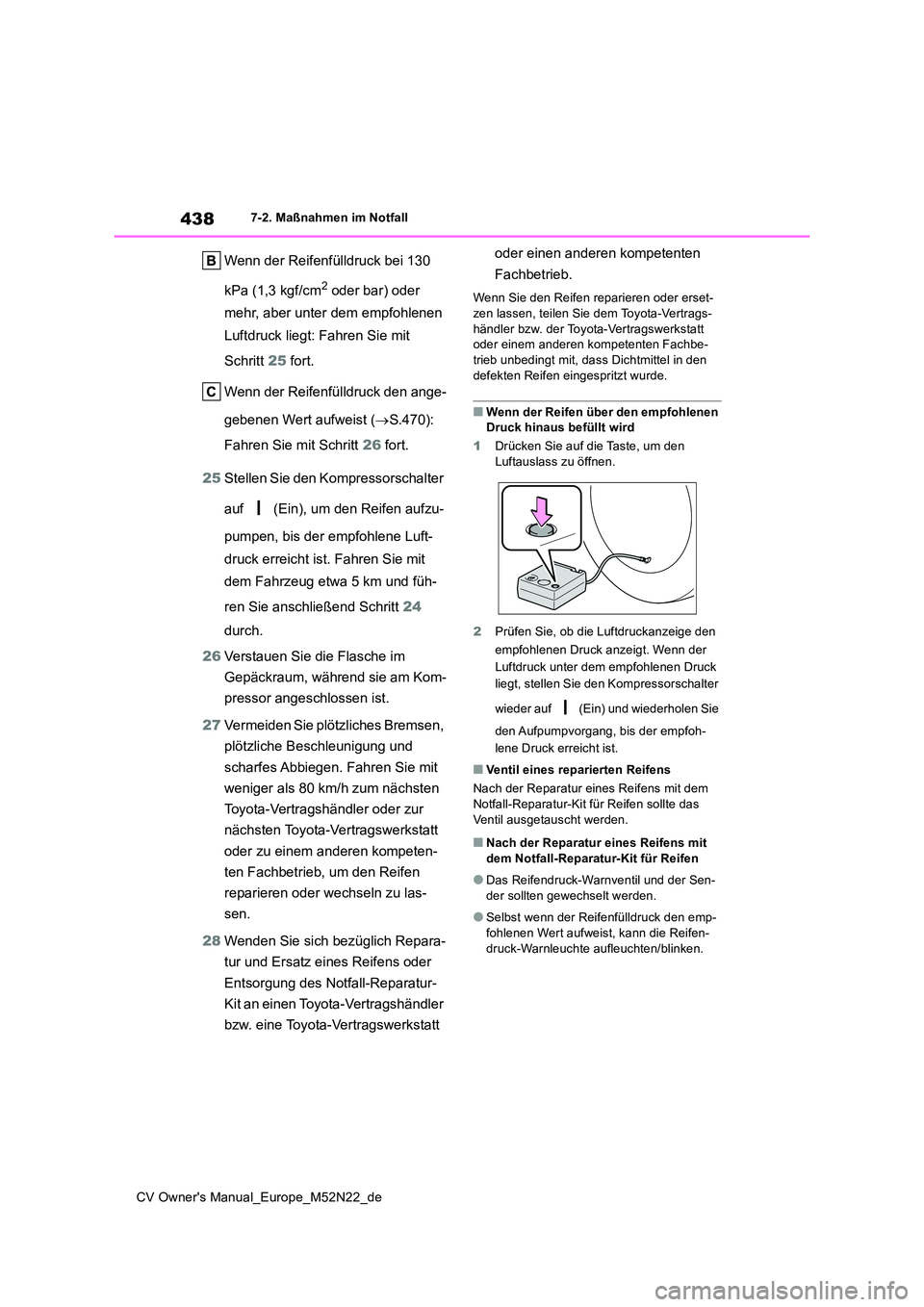

Wenn der Reifenfülldruck unter 130
kPa (1,3 kgf/cm2 oder bar) liegt:
Das Leck im Reifen kann nicht
repariert werden. Wenden Sie sich
an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten
Fachbetrieb.

438
CV Owner's Manual_Europe_M52N22_de
7-2. Maßnahmen im Notfall
Wenn der Reifenfülldruck bei 130
kPa (1,3 kgf/cm2 oder bar) oder
mehr, aber unter dem empfohlenen
Luftdruck liegt: Fahren Sie mit
Schritt 25 fort.
Wenn der Reifenfülldruck den ange-
gebenen Wert aufweist ( S.470):
Fahren Sie mit Schritt 26 fort.
25 Stellen Sie den Kompressorschalter
auf (Ein), um den Reifen aufzu-
pumpen, bis der empfohlene Luft-
druck erreicht ist. Fahren Sie mit
dem Fahrzeug etwa 5 km und füh-
ren Sie anschließend Schritt 24
durch.
26 Verstauen Sie die Flasche im
Gepäckraum, während sie am Kom-
pressor angeschlossen ist.
27 Vermeiden Sie plötzliches Bremsen,
plötzliche Beschleunigung und
scharfes Abbiegen. Fahren Sie mit
weniger als 80 km/h zum nächsten
Toyota-Vertragshändler oder zur
nächsten Toyota-Vertragswerkstatt
oder zu einem anderen kompeten-
ten Fachbetrieb, um den Reifen
reparieren oder wechseln zu las-
sen.
28 Wenden Sie sich bezüglich Repara-
tur und Ersatz eines Reifens oder
Entsorgung des Notfall-Reparatur-
Kit an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten
Fachbetrieb.
Wenn Sie den Reifen reparieren oder erset-
zen lassen, teilen Sie dem Toyota-Vertrags- händler bzw. der Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbe-
trieb unbedingt mit, dass Dichtmittel in den defekten Reifen eingespritzt wurde.
■Wenn der Reifen über den empfohlenen Druck hinaus befüllt wird
1 Drücken Sie auf die Taste, um den
Luftauslass zu öffnen.
2 Prüfen Sie, ob die Luftdruckanzeige den
empfohlenen Druck anzeigt. Wenn der
Luftdruck unter dem empfohlenen Druck
liegt, stellen Sie den Kompressorschalter
wieder auf (Ein) und wiederholen Sie
den Aufpumpvorgang, bis der empfoh-
lene Druck erreicht ist.
■Ventil eines reparierten Reifens
Nach der Reparatur eines Reifens mit dem
Notfall-Reparatur-Kit für Reifen sollte das Ventil ausgetauscht werden.
■Nach der Reparatur eines Reifens mit dem Notfall-Reparatur-Kit für Reifen
●Das Reifendruck-Warnventil und der Sen-der sollten gewechselt werden.
●Selbst wenn der Reifenfülldruck den emp-fohlenen Wert aufweist, kann die Reifen-
druck-Warnleuchte aufleuchten/blinken.
