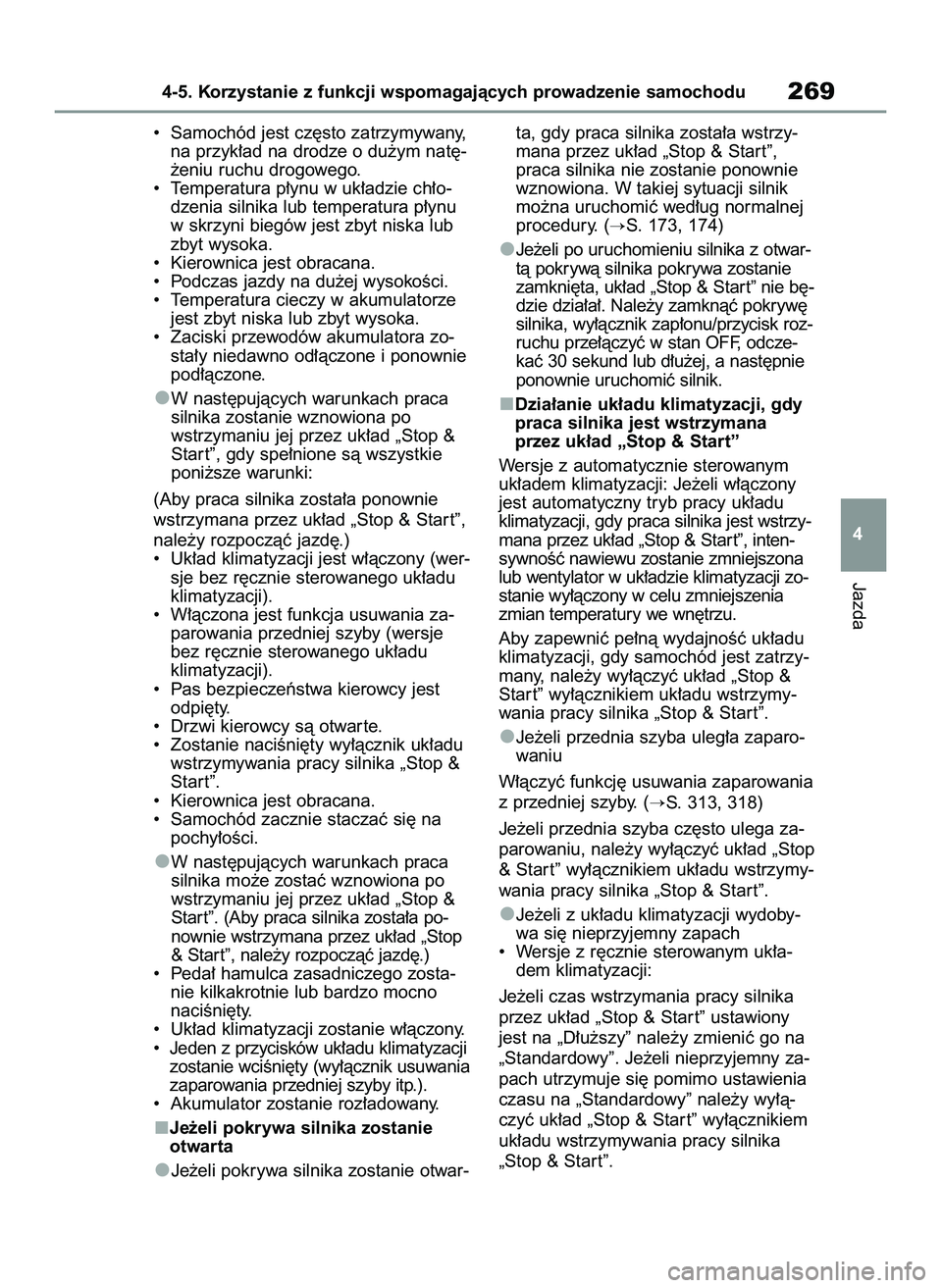

• Samochód jest cz´sto zatrzymywany,
na przyk∏ad na drodze o du˝ym nat´-
˝eniu ruchu drogowego.
• Temperatura p∏ynu w uk∏adzie ch∏o-
dzenia silnika lub temperatura p∏ynu
w skrzyni biegów jest zbyt niska lub
zbyt wysoka.
• Kierownica jest obracana.
• Podczas jazdy na du˝ej wysokoÊci.
• Temperatura cieczy w akumulatorze
jest zbyt niska lub zbyt wysoka.
• Zaciski przewodów akumulatora zo-
sta∏y niedawno od∏àczone i ponownie
pod∏àczone.
W nast´pujàcych warunkach praca
silnika zostanie wznowiona po
wstrzymaniu jej przez uk∏ad „Stop &
Star t”, gdy spe∏nione sà wszystkie
poni˝sze warunki:
(Aby praca silnika zosta∏a ponownie
wstrzymana przez uk∏ad „Stop & Star t”,
nale˝y rozpoczàç jazd´.)
• Uk∏ad klimatyzacji jest w∏àczony (wer-
sje bez r´cznie sterowanego uk∏adu
klimatyzacji).
• W∏àczona jest funkcja usuwania za-
parowania przedniej szyby (wersje
bez r´cznie sterowanego uk∏adu
klimatyzacji).
• Pas bezpieczeƒstwa kierowcy jest
odpi´ty.
• Drzwi kierowcy sà otwar te.
• Zostanie naciÊni´ty wy∏àcznik uk∏adu
wstrzymywania pracy silnika „Stop &
Star t”.
• Kierownica jest obracana.
• Samochód zacznie staczaç si´ na
pochy∏oÊci.
W nast´pujàcych warunkach praca
silnika mo˝e zostaç wznowiona po
wstrzymaniu jej przez uk∏ad „Stop &
Star t”. (Aby praca silnika zosta∏a po-
nownie wstrzymana przez uk∏ad „Stop
& Star t”, nale˝y rozpoczàç jazd´.)
• Peda∏ hamulca zasadniczego zosta-
nie kilkakrotnie lub bardzo mocno
naciÊni´ty.
• Uk∏ad klimatyzacji zostanie w∏àczony.
• Jeden z przycisków uk∏adu klimatyzacji
zostanie wciÊni´ty (wy∏àcznik usuwania
zaparowania przedniej szyby itp.).
• Akumulator zostanie roz∏adowany.
Je˝eli pokrywa silnika zostanie
otwarta
Je˝eli pokrywa silnika zostanie otwar-ta, gdy praca silnika zosta∏a wstrzy-
mana przez uk∏ad „Stop & Star t”,
praca silnika nie zostanie ponownie
wznowiona. W takiej sytuacji silnik
mo˝na uruchomiç wed∏ug normalnej
procedury. (
S. 173, 174)
Je˝eli po uruchomieniu silnika z otwar-
tà pokrywà silnika pokrywa zostanie
zamkni´ta, uk∏ad „Stop & Star t” nie b´-
dzie dzia∏a∏. Nale˝y zamknàç pokryw´
silnika, wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan OFF, odcze-
kaç 30 sekund lub d∏u˝ej, a nast´pnie
ponownie uruchomiç silnik.
Dzia∏anie uk∏adu klimatyzacji, gdy
praca silnika jest wstrzymana
przez uk∏ad „Stop & Start”
Wersje z automatycznie sterowanym
uk∏adem klimatyzacji: Je˝eli w∏àczony
jest automatyczny tryb pracy uk∏adu
klimatyzacji, gdy praca silnika jest wstrzy-
mana przez uk∏ad „Stop & Star t”, inten-
sywnoÊç nawiewu zostanie zmniejszona
lub wentylator w uk∏adzie klimatyzacji zo-
stanie wy∏àczony w celu zmniejszenia
zmian temperatury we wn´trzu.
Aby zapewniç pe∏nà wydajnoÊç uk∏adu
klimatyzacji, gdy samochód jest zatrzy-
many, nale˝y wy∏àczyç uk∏ad „Stop &
Star t” wy∏àcznikiem uk∏adu wstrzymy-
wania pracy silnika „Stop & Star t”.
Je˝eli przednia szyba uleg∏a zaparo-
waniu
W∏àczyç funkcj´ usuwania zaparowania
z przedniej szyby. (
S. 313, 318)
Je˝eli przednia szyba cz´sto ulega za-
parowaniu, nale˝y wy∏àczyç uk∏ad „Stop
& Star t” wy∏àcznikiem uk∏adu wstrzymy-
wania pracy silnika „Stop & Star t”.
Je˝eli z uk∏adu klimatyzacji wydoby-
wa si´ nieprzyjemny zapach
• Wersje z r´cznie sterowanym uk∏a-
dem klimatyzacji:
Je˝eli czas wstrzymania pracy silnika
przez uk∏ad „Stop & Star t” ustawiony
jest na „D∏u˝szy” nale˝y zmieniç go na
„Standardowy”. Je˝eli nieprzyjemny za-
pach utrzymuje si´ pomimo ustawienia
czasu na „Standardowy” nale˝y wy∏à-
czyç uk∏ad „Stop & Star t” wy∏àcznikiem
uk∏adu wstrzymywania pracy silnika
„Stop & Star t”.
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu269
4
46 Yaris Cross OM52N20E 10/1/21 4:14 PM Page 269
Page 272 of 618

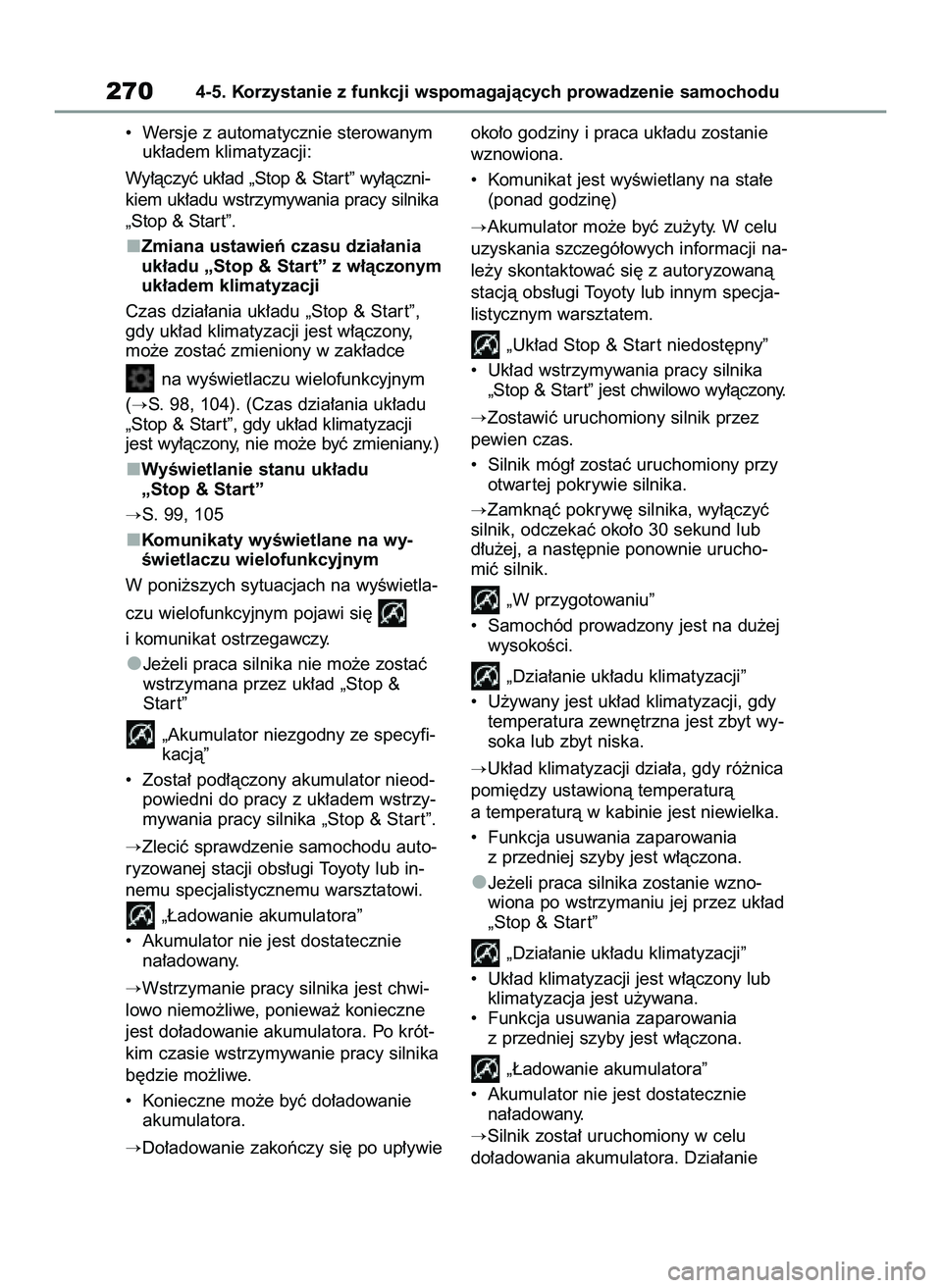

• Wersje z automatycznie sterowanym
uk∏adem klimatyzacji:
Wy∏àczyç uk∏ad „Stop & Star t” wy∏àczni-
kiem uk∏adu wstrzymywania pracy silnika
„Stop & Star t”.
Zmiana ustawieƒ czasu dzia∏ania
uk∏adu „Stop & Start” z w∏àczonym
uk∏adem klimatyzacji
Czas dzia∏ania uk∏adu „Stop & Star t”,
gdy uk∏ad klimatyzacji jest w∏àczony,
mo˝e zostaç zmieniony w zak∏adce
na wyÊwietlaczu wielofunkcyjnym
(
S. 98, 104). (Czas dzia∏ania uk∏adu
„Stop & Star t”, gdy uk∏ad klimatyzacji
jest wy∏àczony, nie mo˝e byç zmieniany.)
WyÊwietlanie stanu uk∏adu
„Stop & Start”
S. 99, 105
Komunikaty wyÊwietlane na wy-
Êwietlaczu wielofunkcyjnym
W poni˝szych sytuacjach na wyÊwietla-
czu wielofunkcyjnym pojawi si´
i komunikat ostrzegawczy.
Je˝eli praca silnika nie mo˝e zostaç
wstrzymana przez uk∏ad „Stop &
Star t”
„Akumulator niezgodny ze specyfi-
kacjà”
• Zosta∏ pod∏àczony akumulator nieod-
powiedni do pracy z uk∏adem wstrzy-
mywania pracy silnika „Stop & Star t”.
Zleciç sprawdzenie samochodu auto-
ryzowanej stacji obs∏ugi Toyoty lub in-
nemu specjalistycznemu warsztatowi.
„¸adowanie akumulatora”
• Akumulator nie jest dostatecznie
na∏adowany.
Wstrzymanie pracy silnika jest chwi-
lowo niemo˝liwe, poniewa˝ konieczne
jest do∏adowanie akumulatora. Po krót-
kim czasie wstrzymywanie pracy silnika
b´dzie mo˝liwe.
• Konieczne mo˝e byç do∏adowanie
akumulatora.
Do∏adowanie zakoƒczy si´ po up∏ywieoko∏o godziny i praca uk∏adu zostanie
wznowiona.
• Komunikat jest wyÊwietlany na sta∏e
(ponad godzin´)
Akumulator mo˝e byç zu˝yty. W celu
uzyskania szczegó∏owych informacji na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
„Uk∏ad Stop & Star t niedost´pny”
• Uk∏ad wstrzymywania pracy silnika
„Stop & Star t” jest chwilowo wy∏àczony.
Zostawiç uruchomiony silnik przez
pewien czas.
• Silnik móg∏ zostaç uruchomiony przy
otwar tej pokrywie silnika.
Zamknàç pokryw´ silnika, wy∏àczyç
silnik, odczekaç oko∏o 30 sekund lub
d∏u˝ej, a nast´pnie ponownie urucho-
miç silnik.
„W przygotowaniu”
• Samochód prowadzony jest na du˝ej
wysokoÊci.
„Dzia∏anie uk∏adu klimatyzacji”
• U˝ywany jest uk∏ad klimatyzacji, gdy
temperatura zewn´trzna jest zbyt wy-
soka lub zbyt niska.
Uk∏ad klimatyzacji dzia∏a, gdy ró˝nica
pomi´dzy ustawionà temperaturà
a temperaturà w kabinie jest niewielka.
• Funkcja usuwania zaparowania
z przedniej szyby jest w∏àczona.
Je˝eli praca silnika zostanie wzno-
wiona po wstrzymaniu jej przez uk∏ad
„Stop & Star t”
„Dzia∏anie uk∏adu klimatyzacji”
• Uk∏ad klimatyzacji jest w∏àczony lub
klimatyzacja jest u˝ywana.
• Funkcja usuwania zaparowania
z przedniej szyby jest w∏àczona.
„¸adowanie akumulatora”
• Akumulator nie jest dostatecznie
na∏adowany.
Silnik zosta∏ uruchomiony w celu
do∏adowania akumulatora. Dzia∏anie
2704-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
46 Yaris Cross OM52N20E 10/1/21 4:14 PM Page 270
Page 273 of 618

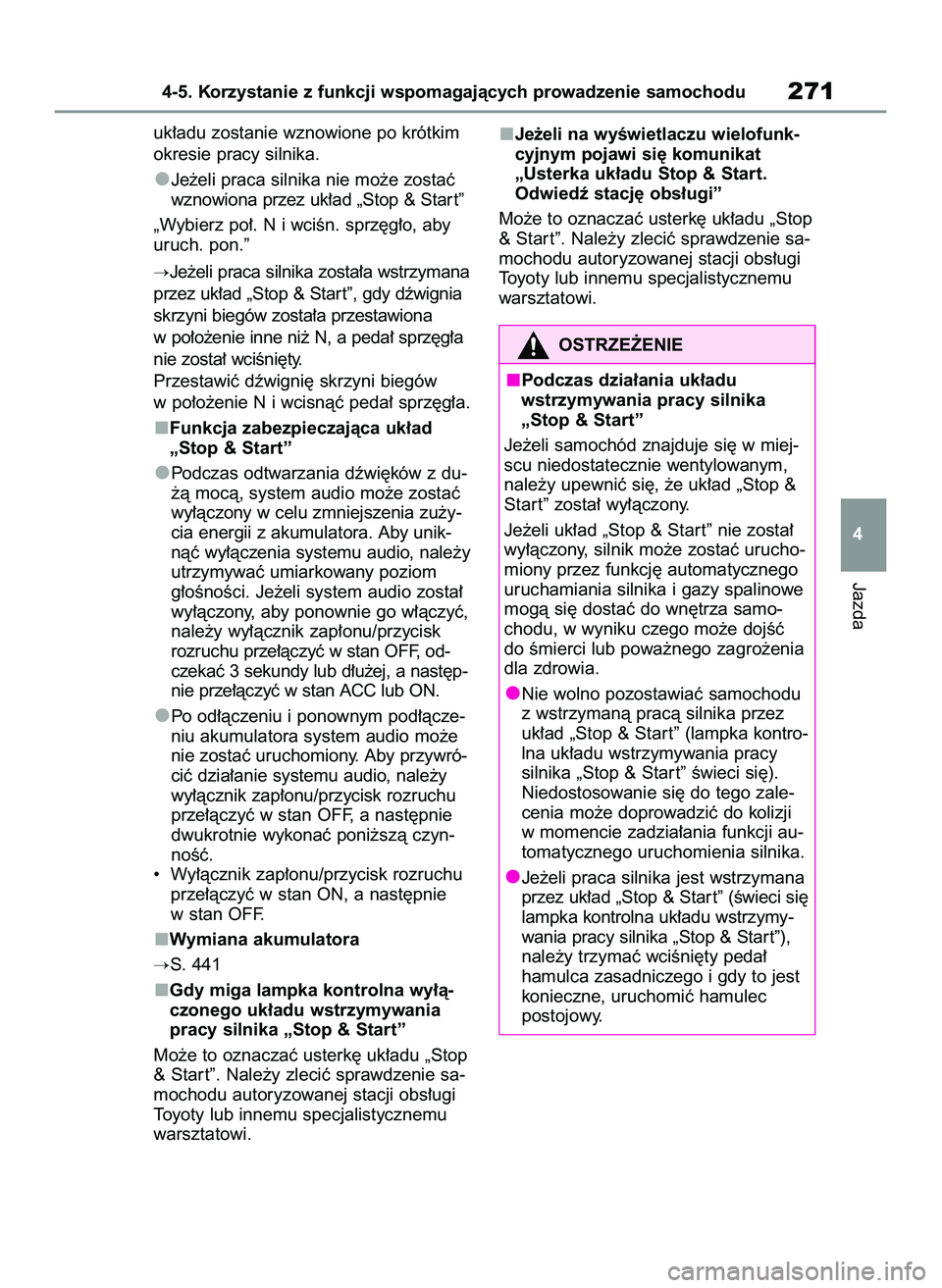

uk∏adu zostanie wznowione po krótkim
okresie pracy silnika.
Je˝eli praca silnika nie mo˝e zostaç
wznowiona przez uk∏ad „Stop & Star t”
„Wybierz po∏. N i wciÊn. sprz´g∏o, aby
uruch. pon.”
Je˝eli praca silnika zosta∏a wstrzymana
przez uk∏ad „Stop & Star t”, gdy dêwignia
skrzyni biegów zosta∏a przestawiona
w po∏o˝enie inne ni˝ N, a peda∏ sprz´g∏a
nie zosta∏ wciÊni´ty.
Przestawiç dêwigni´ skrzyni biegów
w po∏o˝enie N i wcisnàç peda∏ sprz´g∏a.
Funkcja zabezpieczajàca uk∏ad
„Stop & Start”
Podczas odtwarzania dêwi´ków z du-
˝à mocà, system audio mo˝e zostaç
wy∏àczony w celu zmniejszenia zu˝y-
cia energii z akumulatora. Aby unik-
nàç wy∏àczenia systemu audio, nale˝y
utrzymywaç umiarkowany poziom
g∏oÊnoÊci. Je˝eli system audio zosta∏
wy∏àczony, aby ponownie go w∏àczyç,
nale˝y wy∏àcznik zap∏onu/przycisk
rozruchu prze∏àczyç w stan OFF, od-
czekaç 3 sekundy lub d∏u˝ej, a nast´p-
nie prze∏àczyç w stan ACC lub ON.
Po od∏àczeniu i ponownym pod∏àcze-
niu akumulatora system audio mo˝e
nie zostaç uruchomiony. Aby przywró-
ciç dzia∏anie systemu audio, nale˝y
wy∏àcznik zap∏onu/przycisk rozruchu
prze∏àczyç w stan OFF, a nast´pnie
dwukrotnie wykonaç poni˝szà czyn-
noÊç.
• Wy∏àcznik zap∏onu/przycisk rozruchu
prze∏àczyç w stan ON, a nast´pnie
w stan OFF.
Wymiana akumulatora
S. 441
Gdy miga lampka kontrolna wy∏à-
czonego uk∏adu wstrzymywania
pracy silnika „Stop & Start”
Mo˝e to oznaczaç usterk´ uk∏adu „Stop
& Star t”. Nale˝y zleciç sprawdzenie sa-
mochodu autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat
„Usterka uk∏adu Stop & Start.
Odwiedê stacj´ obs∏ugi”
Mo˝e to oznaczaç usterk´ uk∏adu „Stop
& Star t”. Nale˝y zleciç sprawdzenie sa-
mochodu autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu271
4
OSTRZE˚ENIE
Podczas dzia∏ania uk∏adu
wstrzymywania pracy silnika
„Stop & Start”
Je˝eli samochód znajduje si´ w miej-
scu niedostatecznie wentylowanym,
nale˝y upewniç si´, ˝e uk∏ad „Stop &
Star t” zosta∏ wy∏àczony.
Je˝eli uk∏ad „Stop & Star t” nie zosta∏
wy∏àczony, silnik mo˝e zostaç urucho-
miony przez funkcj´ automatycznego
uruchamiania silnika i gazy spalinowe
mogà si´ dostaç do wn´trza samo-
chodu, w wyniku czego mo˝e dojÊç
do Êmierci lub powa˝nego zagro˝enia
dla zdrowia.
Nie wolno pozostawiaç samochodu
z wstrzymanà pracà silnika przez
uk∏ad „Stop & Star t” (lampka kontro-
lna uk∏adu wstrzymywania pracy
silnika „Stop & Star t” Êwieci si´).
Niedostosowanie si´ do tego zale-
cenia mo˝e doprowadziç do kolizji
w momencie zadzia∏ania funkcji au-
tomatycznego uruchomienia silnika.
Je˝eli praca silnika jest wstrzymana
przez uk∏ad „Stop & Star t” (Êwieci si´
lampka kontrolna uk∏adu wstrzymy-
wania pracy silnika „Stop & Star t”),
nale˝y trzymaç wciÊni´ty peda∏
hamulca zasadniczego i gdy to jest
konieczne, uruchomiç hamulec
postojowy.
46 Yaris Cross OM52N20E 10/1/21 4:14 PM Page 271
Page 274 of 618

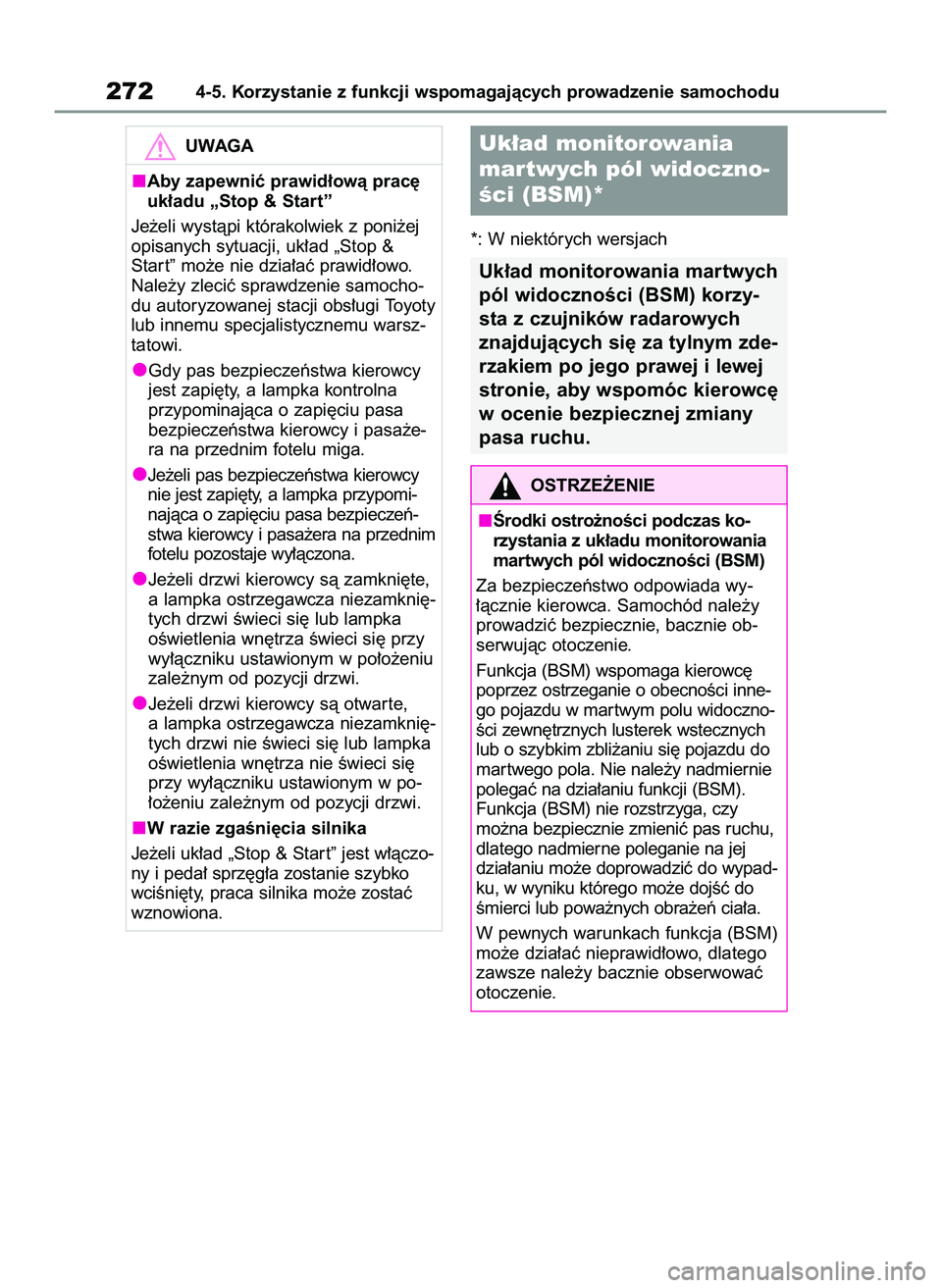

*: W niektórych wersjach
2724-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
UWAGA
Aby zapewniç prawid∏owà prac´
uk∏adu „Stop & Start”
Je˝eli wystàpi którakolwiek z poni˝ej
opisanych sytuacji, uk∏ad „Stop &
Star t” mo˝e nie dzia∏aç prawid∏owo.
Nale˝y zleciç sprawdzenie samocho-
du autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsz-
tatowi.
Gdy pas bezpieczeƒstwa kierowcy
jest zapi´ty, a lampka kontrolna
przypominajàca o zapi´ciu pasa
bezpieczeƒstwa kierowcy i pasa˝e-
ra na przednim fotelu miga.
Je˝eli pas bezpieczeƒstwa kierowcy
nie jest zapi´ty, a lampka przypomi-
najàca o zapi´ciu pasa bezpieczeƒ-
stwa kierowcy i pasa˝era na przednim
fotelu pozostaje wy∏àczona.
Je˝eli drzwi kierowcy sà zamkni´te,
a lampka ostrzegawcza niezamkni´-
tych drzwi Êwieci si´ lub lampka
oÊwietlenia wn´trza Êwieci si´ przy
wy∏àczniku ustawionym w po∏o˝eniu
zale˝nym od pozycji drzwi.
Je˝eli drzwi kierowcy sà otwar te,
a lampka ostrzegawcza niezamkni´-
tych drzwi nie Êwieci si´ lub lampka
oÊwietlenia wn´trza nie Êwieci si´
przy wy∏àczniku ustawionym w po-
∏o˝eniu zale˝nym od pozycji drzwi.
W razie zgaÊni´cia silnika
Je˝eli uk∏ad „Stop & Star t” jest w∏àczo-
ny i peda∏ sprz´g∏a zostanie szybko
wciÊni´ty, praca silnika mo˝e zostaç
wznowiona.Uk∏ad monitorowania
martwych pól widoczno-
Êci (BSM)*
Uk∏ad monitorowania martwych
pól widocznoÊci (BSM) korzy-
sta z czujników radarowych
znajdujàcych si´ za tylnym zde-
rzakiem po jego prawej i lewej
stronie, aby wspomóc kierowc´
w ocenie bezpiecznej zmiany
pasa ruchu.
OSTRZE˚ENIE
Ârodki ostro˝noÊci podczas ko-
rzystania z uk∏adu monitorowania
martwych pól widocznoÊci (BSM)
Za bezpieczeƒstwo odpowiada wy-
∏àcznie kierowca. Samochód nale˝y
prowadziç bezpiecznie, bacznie ob-
serwujàc otoczenie.
Funkcja (BSM) wspomaga kierowc´
poprzez ostrzeganie o obecnoÊci inne-
go pojazdu w mar twym polu widoczno-
Êci zewn´trznych lusterek wstecznych
lub o szybkim zbli˝aniu si´ pojazdu do
mar twego pola. Nie nale˝y nadmiernie
polegaç na dzia∏aniu funkcji (BSM).
Funkcja (BSM) nie rozstrzyga, czy
mo˝na bezpiecznie zmieniç pas ruchu,
dlatego nadmierne poleganie na jej
dzia∏aniu mo˝e doprowadziç do wypad-
ku, w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
W pewnych warunkach funkcja (BSM)
mo˝e dzia∏aç nieprawid∏owo, dlatego
zawsze nale˝y bacznie obserwowaç
otoczenie.
46 Yaris Cross OM52N20E 10/1/21 4:14 PM Page 272
Page 275 of 618

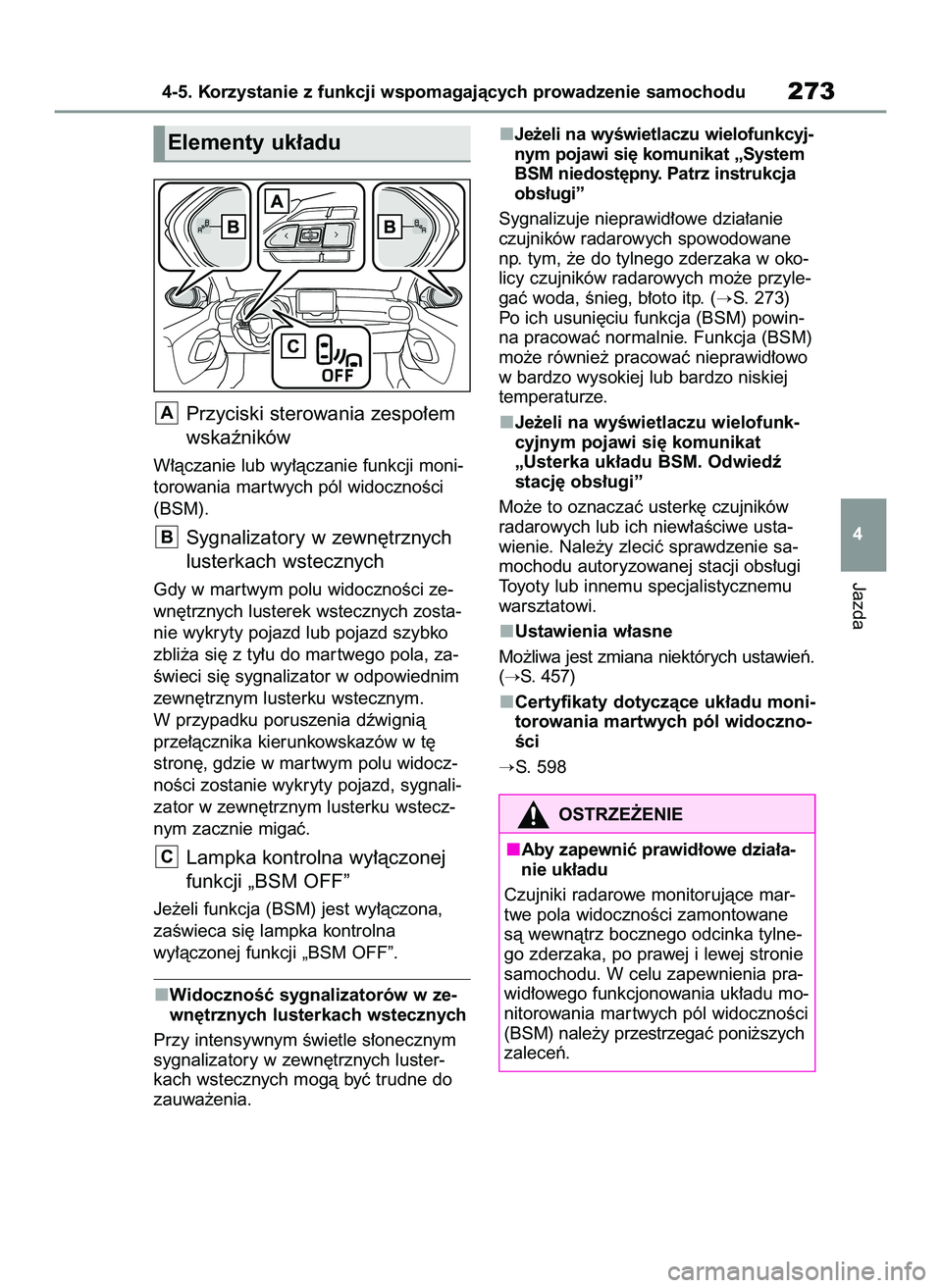

Przyciski sterowania zespo∏em
wskaêników
W∏àczanie lub wy∏àczanie funkcji moni-
torowania mar twych pól widocznoÊci
(BSM).
Sygnalizatory w zewn´trznych
lusterkach wstecznych
Gdy w mar twym polu widocznoÊci ze-
wn´trznych lusterek wstecznych zosta-
nie wykryty pojazd lub pojazd szybko
zbli˝a si´ z ty∏u do mar twego pola, za-
Êwieci si´ sygnalizator w odpowiednim
zewn´trznym lusterku wstecznym.
W przypadku poruszenia dêwignià
prze∏àcznika kierunkowskazów w t´
stron´, gdzie w mar twym polu widocz-
noÊci zostanie wykryty pojazd, sygnali-
zator w zewn´trznym lusterku wstecz-
nym zacznie migaç.
Lampka kontrolna wy∏àczonej
funkcji „BSM OFF”
Je˝eli funkcja (BSM) jest wy∏àczona,
zaÊwieca si´ lampka kontrolna
wy∏àczonej funkcji „BSM OFF”.
WidocznoÊç sygnalizatorów w ze-
wn´trznych lusterkach wstecznych
Przy intensywnym Êwietle s∏onecznym
sygnalizatory w zewn´trznych luster-
kach wstecznych mogà byç trudne do
zauwa˝enia.Je˝eli na wyÊwietlaczu wielofunkcyj-
nym pojawi si´ komunikat „System
BSM niedost´pny. Patrz instrukcja
obs∏ugi”
Sygnalizuje nieprawid∏owe dzia∏anie
czujników radarowych spowodowane
np. tym, ˝e do tylnego zderzaka w oko-
licy czujników radarowych mo˝e przyle-
gaç woda, Ênieg, b∏oto itp. (
S. 273)
Po ich usuni´ciu funkcja (BSM) powin-
na pracowaç normalnie. Funkcja (BSM)
mo˝e równie˝ pracowaç nieprawid∏owo
w bardzo wysokiej lub bardzo niskiej
temperaturze.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat
„Usterka uk∏adu BSM. Odwiedê
stacj´ obs∏ugi”
Mo˝e to oznaczaç usterk´ czujników
radarowych lub ich niew∏aÊciwe usta-
wienie. Nale˝y zleciç sprawdzenie sa-
mochodu autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Ustawienia w∏asne
Mo˝liwa jest zmiana niektórych ustawieƒ.
(
S. 457)
Certyfikaty dotyczàce uk∏adu moni-
torowania martwych pól widoczno-
Êci
S. 598
C
B
A
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu273
4
Elementy uk∏adu
OSTRZE˚ENIE
Aby zapewniç prawid∏owe dzia∏a-
nie uk∏adu
Czujniki radarowe monitorujàce mar-
twe pola widocznoÊci zamontowane
sà wewnàtrz bocznego odcinka tylne-
go zderzaka, po prawej i lewej stronie
samochodu. W celu zapewnienia pra-
wid∏owego funkcjonowania uk∏adu mo-
nitorowania mar twych pól widocznoÊci
(BSM) nale˝y przestrzegaç poni˝szych
zaleceƒ.
46 Yaris Cross OM52N20E 10/1/21 4:14 PM Page 273
Page 276 of 618

Funkcja (BSM) mo˝e zostaç w∏à-
czana lub wy∏àczana za pomocà
przycisków sterowania zespo∏em
wskaêników.
1Nacisnàç przycisk /
(wersje z wyÊwietlaczem 4,2-ca-
lowym) lub / (wersje
z wyÊwietlaczem 7-calowym)
sterowania zespo∏em wskaêników,
a nast´pnie wybraç .
2Nacisnàç przycisk /
(wersje z wyÊwietlaczem 4,2-ca-
lowym) lub / (wersje
z wyÊwietlaczem 7-calowym)
sterowania zespo∏em wskaêników,
wybraç , a nast´pnie nacisnàç
przycisk .
2744-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
• Gdy czujnik lub jego okolice zosta∏y
nara˝one na silne uderzenie.
• Gdy okolice czujnika zosta∏y zadra-
pane, wgniecione lub ich elementy
zosta∏y roz∏àczone.
Nie rozmontowywaç czujników rada-
rowych.
Nie modyfikowaç czujników radaro-
wych ani otaczajàcego obszaru
zderzaka.
Je˝eli czujniki radarowe lub tylny
zderzak muszà zostaç zdemontowa-
ne, zamontowane lub wymienione,
nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
Nie malowaç czujników radarowych
ani tylnego zderzaka na inny kolor
ni˝ oficjalny kolor Toyoty.

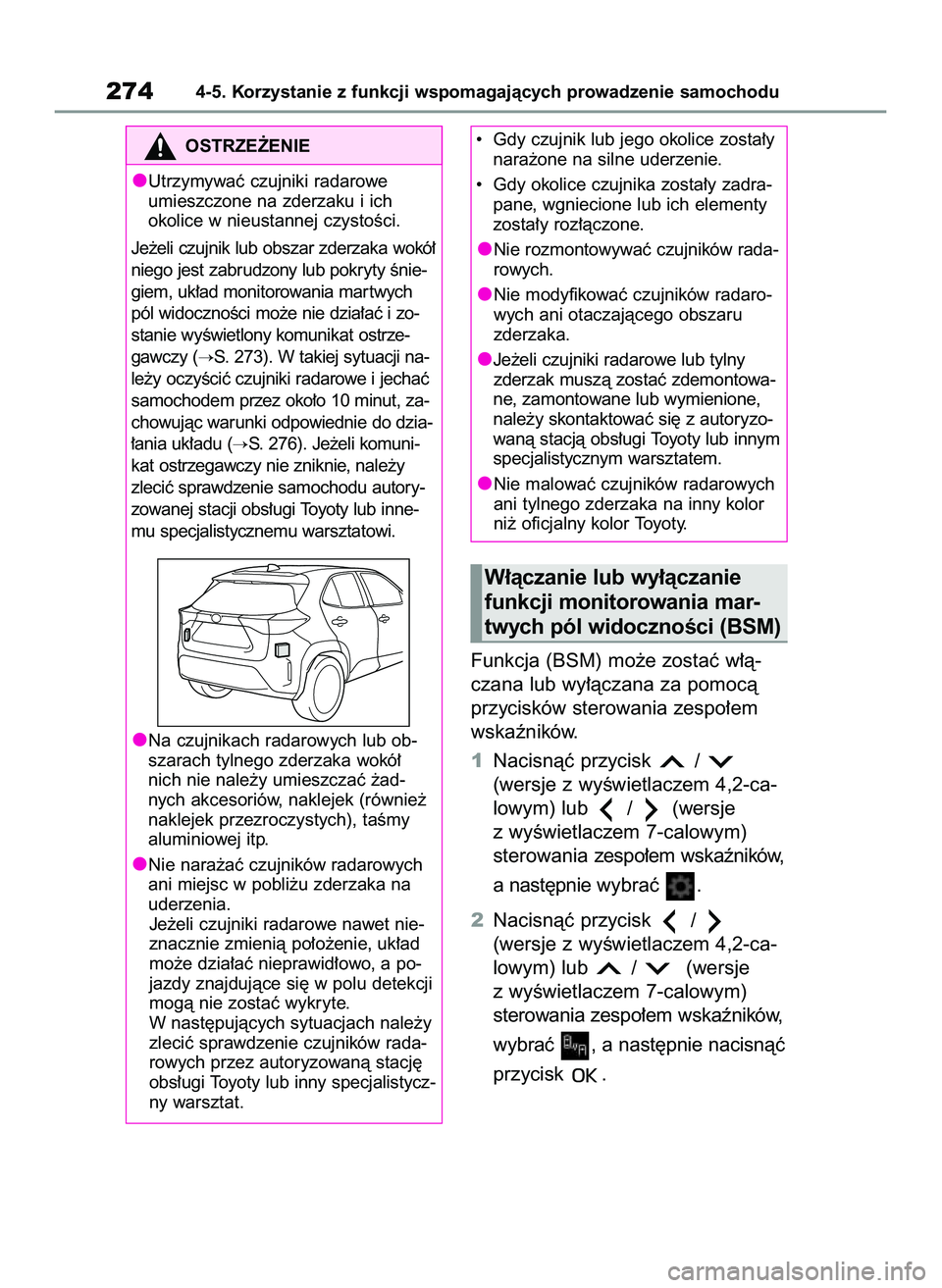

OSTRZE˚ENIE
Utrzymywaç czujniki radarowe
umieszczone na zderzaku i ich
okolice w nieustannej czystoÊci.
Je˝eli czujnik lub obszar zderzaka wokó∏
niego jest zabrudzony lub pokryty Ênie-
giem, uk∏ad monitorowania mar twych
pól widocznoÊci mo˝e nie dzia∏aç i zo-
stanie wyÊwietlony komunikat ostrze-
gawczy (
S. 273). W takiej sytuacji na-
le˝y oczyÊciç czujniki radarowe i jechaç
samochodem przez oko∏o 10 minut, za-
chowujàc warunki odpowiednie do dzia-
∏ania uk∏adu (
S. 276). Je˝eli komuni-
kat ostrzegawczy nie zniknie, nale˝y
zleciç sprawdzenie samochodu autory-
zowanej stacji obs∏ugi Toyoty lub inne-
mu specjalistycznemu warsztatowi.
Na czujnikach radarowych lub ob-
szarach tylnego zderzaka wokó∏
nich nie nale˝y umieszczaç ˝ad-
nych akcesoriów, naklejek (równie˝
naklejek przezroczystych), taÊmy
aluminiowej itp.
Nie nara˝aç czujników radarowych
ani miejsc w pobli˝u zderzaka na
uderzenia.
Je˝eli czujniki radarowe nawet nie-
znacznie zmienià po∏o˝enie, uk∏ad
mo˝e dzia∏aç nieprawid∏owo, a po-
jazdy znajdujàce si´ w polu detekcji
mogà nie zostaç wykryte.
W nast´pujàcych sytuacjach nale˝y
zleciç sprawdzenie czujników rada-
rowych przez autoryzowanà stacj´
obs∏ugi Toyoty lub inny specjalistycz-
ny warsztat.
W∏àczanie lub wy∏àczanie
funkcji monitorowania mar-
twych pól widocznoÊci (BSM)
46 Yaris Cross OM52N20E 10/1/21 4:14 PM Page 274
Page 277 of 618

Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu275
4

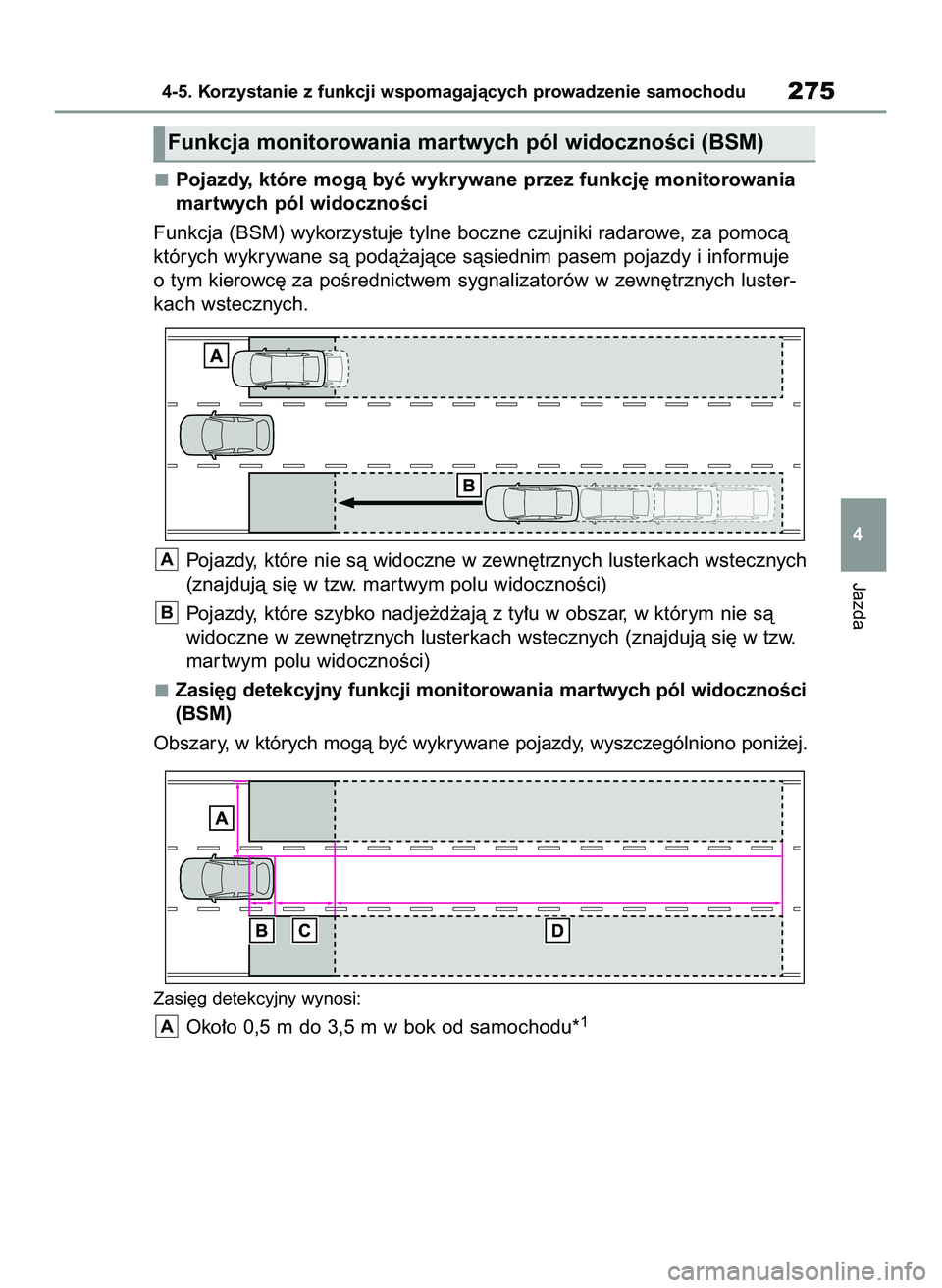

Funkcja monitorowania martwych pól widocznoÊci (BSM)
Pojazdy, które mogà byç wykrywane przez funkcj´ monitorowania
martwych pól widocznoÊci
Funkcja (BSM) wykorzystuje tylne boczne czujniki radarowe, za pomocà
których wykrywane sà podà˝ajàce sàsiednim pasem pojazdy i informuje
o tym kierowc´ za poÊrednictwem sygnalizatorów w zewn´trznych luster-
kach wstecznych.
Pojazdy, które nie sà widoczne w zewn´trznych lusterkach wstecznych
(znajdujà si´ w tzw. mar twym polu widocznoÊci)
Pojazdy, które szybko nadje˝d˝ajà z ty∏u w obszar, w którym nie sà
widoczne w zewn´trznych lusterkach wstecznych (znajdujà si´ w tzw.
mar twym polu widocznoÊci)
Zasi´g detekcyjny funkcji monitorowania martwych pól widocznoÊci
(BSM)
Obszary, w których mogà byç wykrywane pojazdy, wyszczególniono poni˝ej.
Zasi´g detekcyjny wynosi:
Oko∏o 0,5 m do 3,5 m w bok od samochodu*1A
B
A
46 Yaris Cross OM52N20E 10/1/21 4:14 PM Page 275
Page 278 of 618

Funkcja monitorowania martwych
pól widocznoÊci (BSM) dzia∏a, gdy
Funkcja (BSM) dzia∏a, gdy spe∏nione sà
wszystkie poni˝sze warunki:
Funkcja (BSM) jest w∏àczona.
Dêwignia skrzyni biegów znajduje si´
w po∏o˝eniu innym ni˝ R.
Pr´dkoÊç samochodu jest wi´ksza
ni˝ oko∏o 16 km/h.
Funkcja monitorowania martwych
pól widocznoÊci (BSM) wykryje
pojazd, gdy
Funkcja (BSM) wykryje pojazd w zasi´gu
detekcyjnym w nast´pujàcych sytuacjach:
Samochód jest wyprzedzany przez
pojazd poruszajàcy si´ sàsiednim pa-
sem ruchu.
Pojazd na sàsiednim pasie wyprze-
dzany jest bardzo wolno.
W polu detekcji pojawi si´ pojazd
zmieniajàcy pas ruchu.
Sytuacje, w których uk∏ad monito-
rowania martwych pól widocznoÊci
(BSM) nie wykryje pojazdu
Funkcja (BSM) nie reaguje na nast´pu-
jàce rodzaje pojazdów i/lub obiektów:
Ma∏e motocykle, rowery, piesi itp.*
Pojazdy jadàce w przeciwnym kierun-
ku.
Barierki, Êciany, s∏upki drogowe,
zaparkowane pojazdy i inne nieru-
chome obiekty.*
Pojazdy jadàce z ty∏u tym samym
pasem.*
Pojazdy jadàce dwa pasy dalej od
samochodu.*
Pojazdy, które sà szybko wyprzedzane
przez samochód.**: W pewnych warunkach mo˝e si´
zdarzyç, ˝e uk∏ad zareaguje.
Sytuacje, w których uk∏ad monito-
rowania martwych pól widocznoÊci
(BSM) mo˝e nie dzia∏aç prawid∏owo
W nast´pujàcych sytuacjach funkcja
(BSM) mo˝e nie wykrywaç prawid∏owo
pojazdów:
• Gdy czujnik radarowy zosta∏ prze-
mieszczony z powodu silnego ude-
rzenia czujnika radarowego lub jego
okolic.
• Gdy czujnik lub jego okolice na tylnym
zderzaku pokrywa b∏oto, Ênieg, lód,
naklejki itp.
• Podczas jazdy po mokrej nawierzchni
drogi spowodowanej intensywnymi
opadami deszczu, Êniegu lub mg∏à.
• Gdy zbli˝a si´ kilka pojazdów, pomi´-
dzy którymi jest tylko niewielki odst´p.
• Gdy odleg∏oÊç mi´dzy samochodem
a pojazdem jadàcym za nim jest nie-
wielka.
• Gdy ró˝nica pr´dkoÊci pomi´dzy sa-
mochodem a pojazdem wchodzàcym
w zasi´g detekcyjny jest znaczàca.
• Gdy ró˝nica pr´dkoÊci pomi´dzy
pojazdami zmienia si´.
• Gdy pojazd wje˝d˝ajàcy w zasi´g
detekcyjny porusza si´ z podobnà
pr´dkoÊcià.
• Gdy samochód zaczyna jazd´, a inny
pojazd pozostaje w zasi´gu detekcyj-
nym.
• Podczas naprzemiennego wje˝d˝ania
na wzniesienia i zje˝d˝ania z nich,
np. w górzystym terenie, na pofa∏do-
wanej drodze itp.
• Podczas jazdy po drogach o ostrych
∏ukach, seryjnych zakr´tach lub nie-
równomiernej nawierzchni.
• Gdy pasy ruchu sà szerokie lub pod-
czas jazdy na kraw´dzi pasa ruchu,
2764-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu

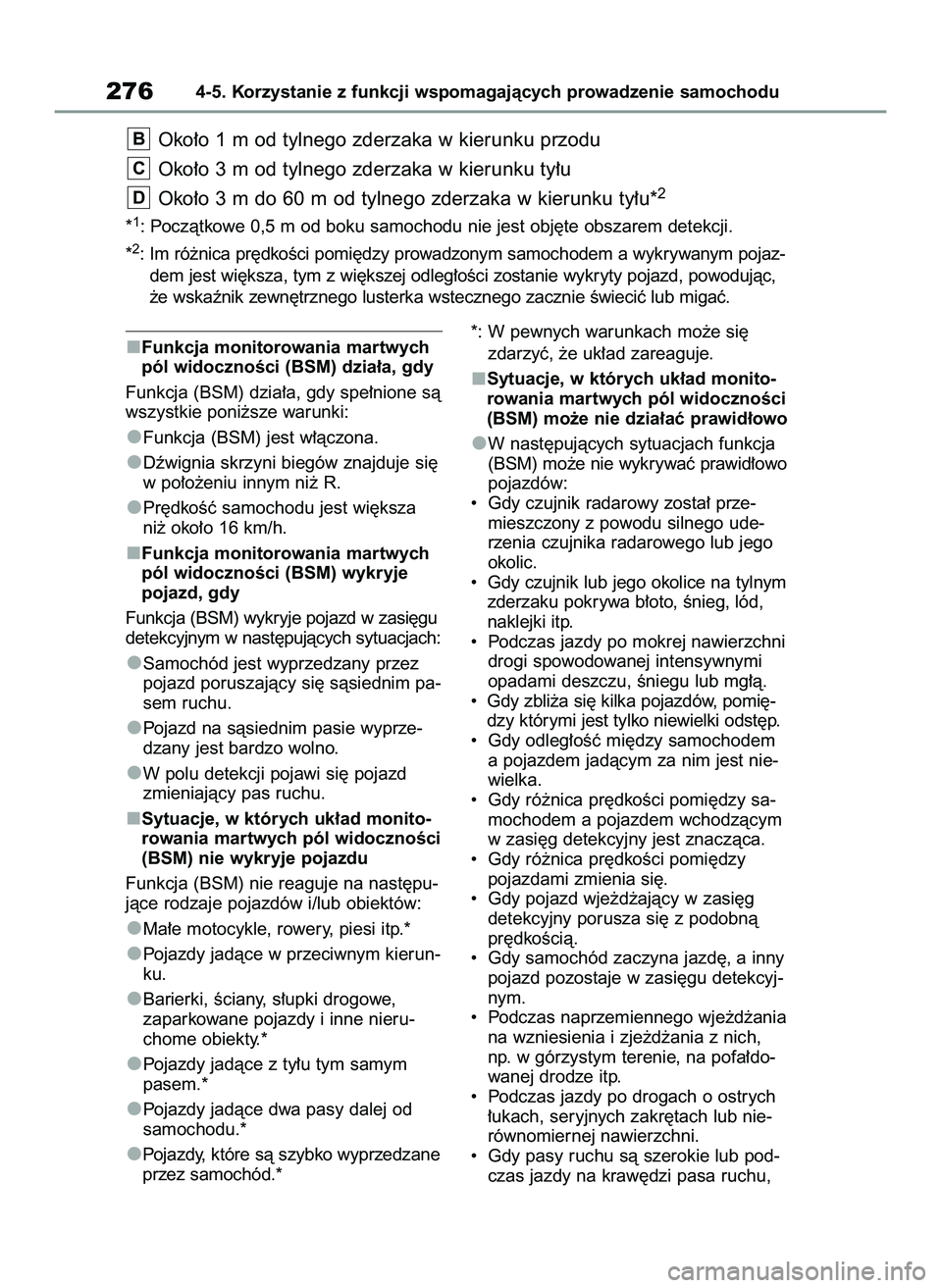

Oko∏o 1 m od tylnego zderzaka w kierunku przodu
Oko∏o 3 m od tylnego zderzaka w kierunku ty∏u
Oko∏o 3 m do 60 m od tylnego zderzaka w kierunku ty∏u*
2
*1: Poczàtkowe 0,5 m od boku samochodu nie jest obj´te obszarem detekcji.
*
2: Im ró˝nica pr´dkoÊci pomi´dzy prowadzonym samochodem a wykrywanym pojaz-
dem jest wi´ksza, tym z wi´kszej odleg∏oÊci zostanie wykryty pojazd, powodujàc,
˝e wskaênik zewn´trznego lusterka wstecznego zacznie Êwieciç lub migaç.
D
C
B
46 Yaris Cross OM52N20E 10/1/21 4:14 PM Page 276
Page 279 of 618

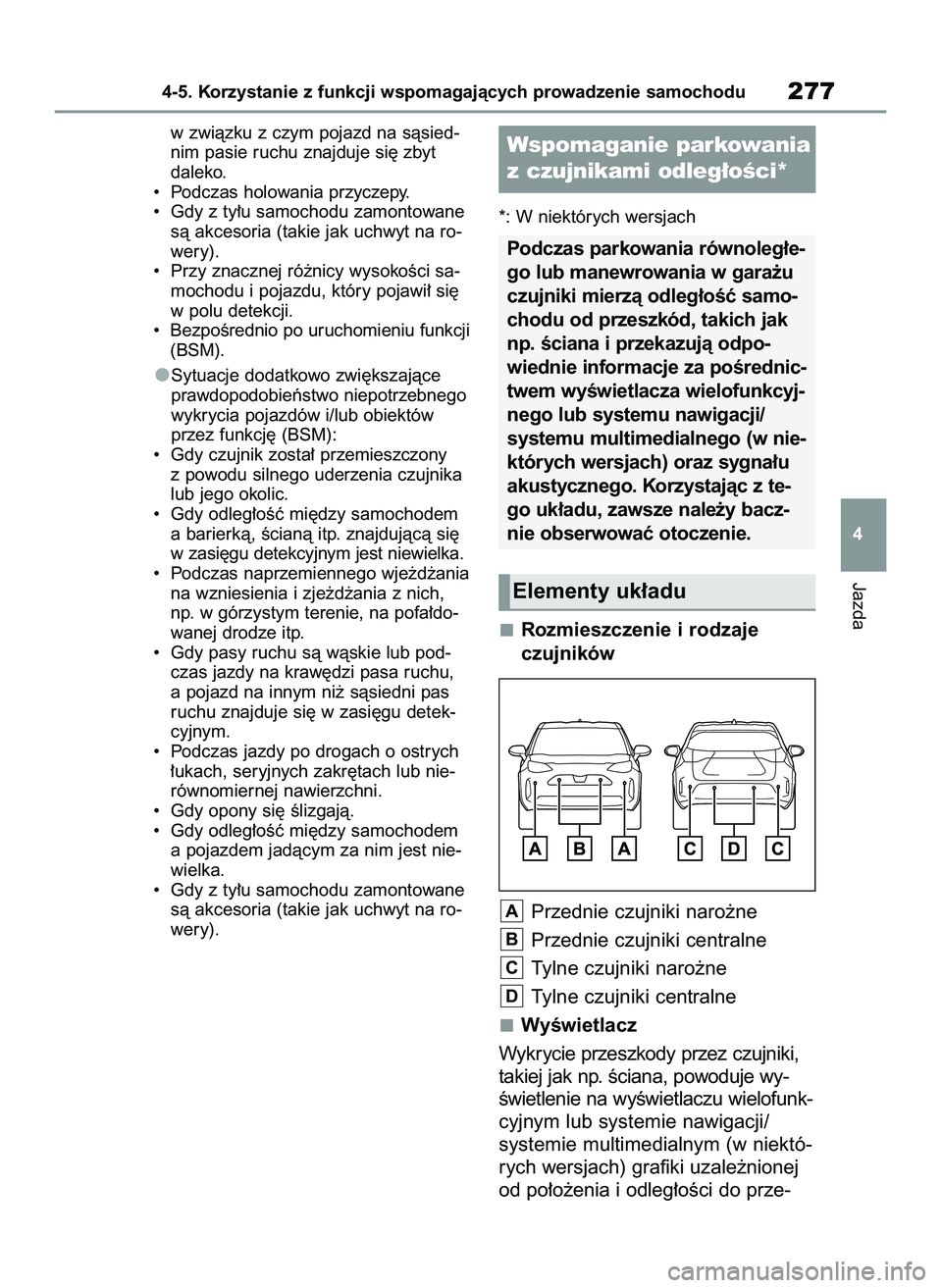

w zwiàzku z czym pojazd na sàsied-
nim pasie ruchu znajduje si´ zbyt
daleko.
• Podczas holowania przyczepy.
• Gdy z ty∏u samochodu zamontowane
sà akcesoria (takie jak uchwyt na ro-
wery).
• Przy znacznej ró˝nicy wysokoÊci sa-
mochodu i pojazdu, który pojawi∏ si´
w polu detekcji.
• BezpoÊrednio po uruchomieniu funkcji
(BSM).
Sytuacje dodatkowo zwi´kszajàce
prawdopodobieƒstwo niepotrzebnego
wykrycia pojazdów i/lub obiektów
przez funkcj´ (BSM):
• Gdy czujnik zosta∏ przemieszczony
z powodu silnego uderzenia czujnika
lub jego okolic.
• Gdy odleg∏oÊç mi´dzy samochodem
a barierkà, Êcianà itp. znajdujàcà si´
w zasi´gu detekcyjnym jest niewielka.
• Podczas naprzemiennego wje˝d˝ania
na wzniesienia i zje˝d˝ania z nich,
np. w górzystym terenie, na pofa∏do-
wanej drodze itp.
• Gdy pasy ruchu sà wàskie lub pod-
czas jazdy na kraw´dzi pasa ruchu,
a pojazd na innym ni˝ sàsiedni pas
ruchu znajduje si´ w zasi´gu detek-
cyjnym.
• Podczas jazdy po drogach o ostrych
∏ukach, seryjnych zakr´tach lub nie-
równomiernej nawierzchni.
• Gdy opony si´ Êlizgajà.
• Gdy odleg∏oÊç mi´dzy samochodem
a pojazdem jadàcym za nim jest nie-
wielka.
• Gdy z ty∏u samochodu zamontowane
sà akcesoria (takie jak uchwyt na ro-
wery).*: W niektórych wersjach
Rozmieszczenie i rodzaje
czujników
Przednie czujniki naro˝ne
Przednie czujniki centralne
Tylne czujniki naro˝ne
Tylne czujniki centralne
WyÊwietlacz
Wykrycie przeszkody przez czujniki,
takiej jak np. Êciana, powoduje wy-
Êwietlenie na wyÊwietlaczu wielofunk-
cyjnym lub systemie nawigacji/
systemie multimedialnym (w niektó-
rych wersjach) grafiki uzale˝nionej
od po∏o˝enia i odleg∏oÊci do prze-
D
C
B
A
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu277
4
Wspomaganie parkowania
z czujnikami odleg∏oÊci*
Podczas parkowania równoleg∏e-
go lub manewrowania w gara˝u
czujniki mierzà odleg∏oÊç samo-
chodu od przeszkód, takich jak
np. Êciana i przekazujà odpo-
wiednie informacje za poÊrednic-
twem wyÊwietlacza wielofunkcyj-
nego lub systemu nawigacji/
systemu multimedialnego (w nie-
których wersjach) oraz sygna∏u
akustycznego. Korzystajàc z te-
go uk∏adu, zawsze nale˝y bacz-
nie obserwowaç otoczenie.
Elementy uk∏adu
46 Yaris Cross OM52N20E 10/1/21 4:14 PM Page 277
Page 280 of 618

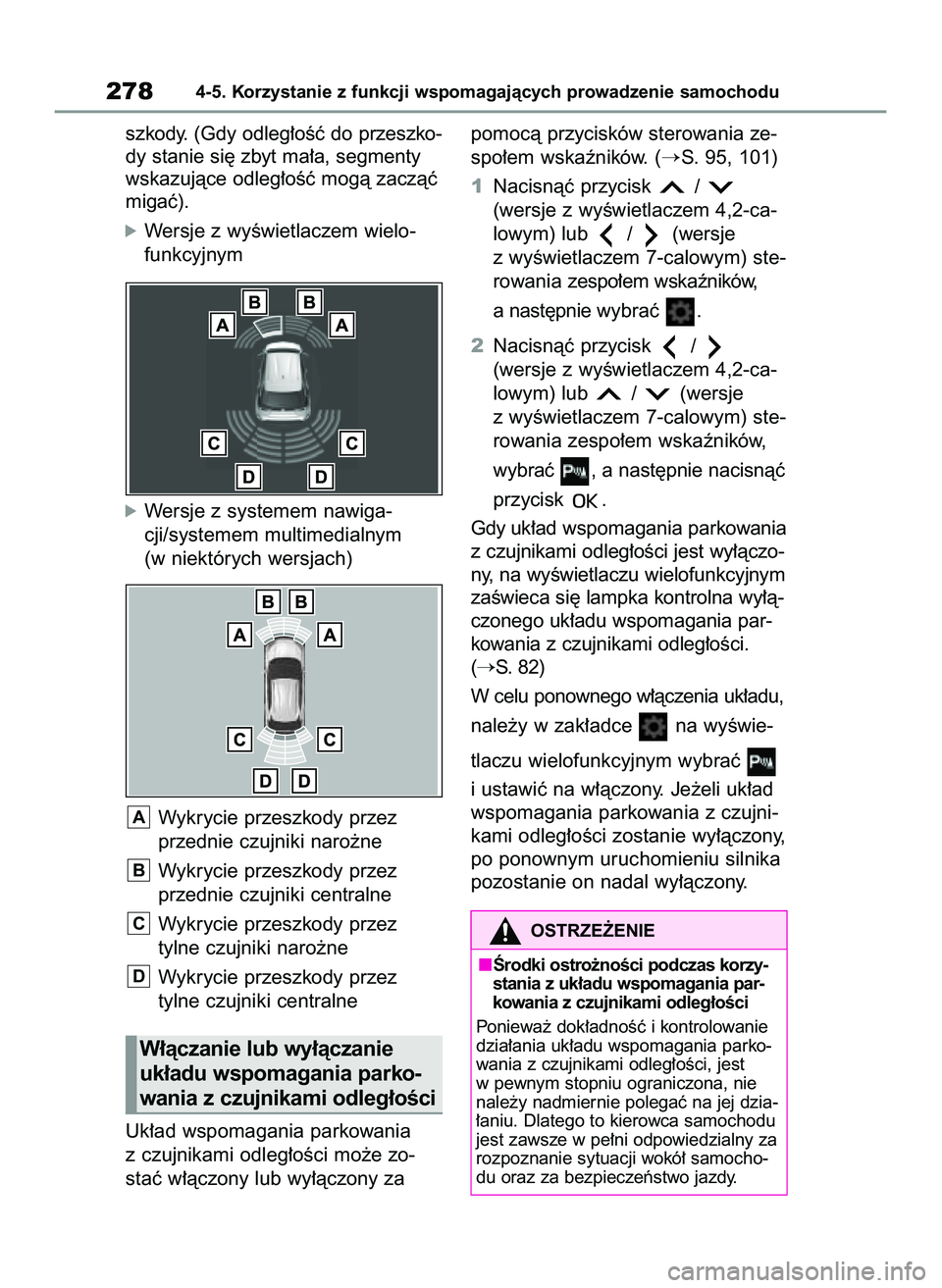

szkody. (Gdy odleg∏oÊç do przeszko-
dy stanie si´ zbyt ma∏a, segmenty
wskazujàce odleg∏oÊç mogà zaczàç
migaç).
óWersje z wyÊwietlaczem wielo-
funkcyjnym
óWersje z systemem nawiga-
cji/systemem multimedialnym
(w niektórych wersjach)
Wykrycie przeszkody przez
przednie czujniki naro˝ne
Wykrycie przeszkody przez
przednie czujniki centralne
Wykrycie przeszkody przez
tylne czujniki naro˝ne
Wykrycie przeszkody przez
tylne czujniki centralne
Uk∏ad wspomagania parkowania
z czujnikami odleg∏oÊci mo˝e zo-
staç w∏àczony lub wy∏àczony za pomocà przycisków sterowania ze-
spo∏em wskaêników. (
S. 95, 101)
1Nacisnàç przycisk /
(wersje z wyÊwietlaczem 4,2-ca-
lowym) lub / (wersje
z wyÊwietlaczem 7-calowym) ste-
rowania zespo∏em wskaêników,
a nast´pnie wybraç .
2Nacisnàç przycisk /
(wersje z wyÊwietlaczem 4,2-ca-
lowym) lub / (wersje
z wyÊwietlaczem 7-calowym) ste-
rowania zespo∏em wskaêników,
wybraç , a nast´pnie nacisnàç
przycisk .
Gdy uk∏ad wspomagania parkowania
z czujnikami odleg∏oÊci jest wy∏àczo-
ny, na wyÊwietlaczu wielofunkcyjnym
zaÊwieca si´ lampka kontrolna wy∏à-
czonego uk∏adu wspomagania par-
kowania z czujnikami odleg∏oÊci.
(
S. 82)
W celu ponownego w∏àczenia uk∏adu,
nale˝y w zak∏adce na wyÊwie-
tlaczu wielofunkcyjnym wybraç
i ustawiç na w∏àczony. Je˝eli uk∏ad
wspomagania parkowania z czujni-
kami odleg∏oÊci zostanie wy∏àczony,
po ponownym uruchomieniu silnika
pozostanie on nadal wy∏àczony.
D
C
B
A
2784-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
W∏àczanie lub wy∏àczanie
uk∏adu wspomagania parko-
wania z czujnikami odleg∏oÊci
OSTRZE˚ENIE
Ârodki ostro˝noÊci podczas korzy-
stania z uk∏adu wspomagania par-
kowania z czujnikami odleg∏oÊci
Poniewa˝ dok∏adnoÊç i kontrolowanie
dzia∏ania uk∏adu wspomagania parko-
wania z czujnikami odleg∏oÊci, jest
w pewnym stopniu ograniczona, nie
nale˝y nadmiernie polegaç na jej dzia-
∏aniu. Dlatego to kierowca samochodu
jest zawsze w pe∏ni odpowiedzialny za
rozpoznanie sytuacji wokó∏ samocho-
du oraz za bezpieczeƒstwo jazdy.
46 Yaris Cross OM52N20E 10/1/21 4:14 PM Page 278
