TOYOTA YARIS CROSS 2022 Návod na použití (in Czech)

269
4
CV Owner's Manual_Europe_M52N20_cz

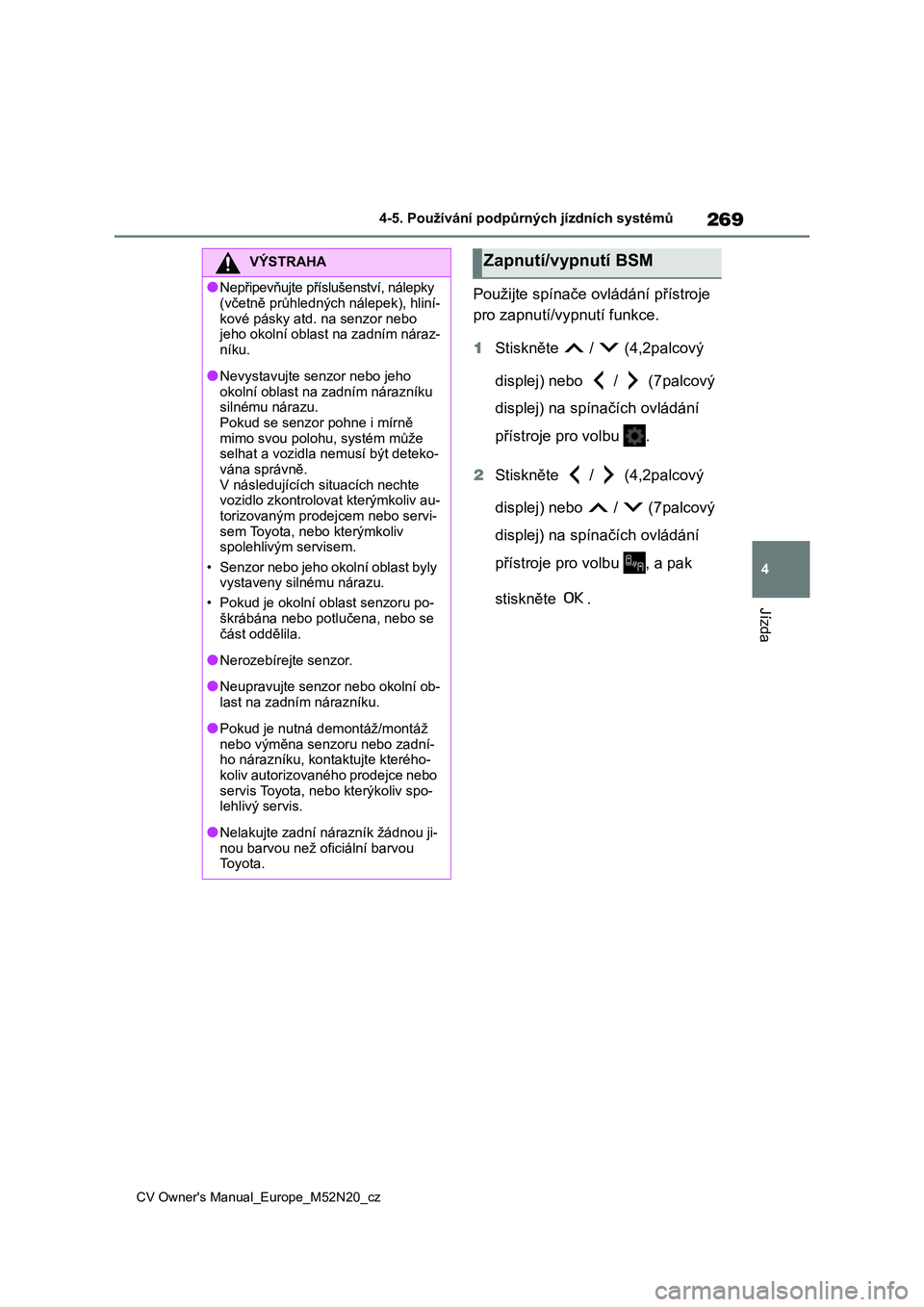

4-5. Používání podpůrných jízdních systémů
Jízda
Použijte spínače ovládání přístroje
pro zapnutí/vypnutí funkce.
1 Stiskněte / (4,2palcový
displej) nebo / (7palcový
displej) na spínačích ovládání
přístroje pro volbu .
2 Stiskněte / (4,2palcový
displej) nebo / (7palcový
displej) na spínačích ovládání
přístroje pro volbu , a pak
stiskněte .
VÝSTRAHA
●Nepřipevňujte příslušenství, nálepky
(včetně průhledných nálepek), hliní-
kové pásky atd. na senzor nebo jeho okolní oblast na zadním náraz-
níku.
●Nevystavujte sen zor nebo jeho
okolní oblast na zadním nárazníku
silnému nárazu.
Pokud se senzor pohne i mírně mimo svou polo hu, systém může
selhat a vozidla nemusí být deteko-
vána správně. V následujících s ituacích nechte
vozidlo zkontrolova t kterýmkoliv au-
torizovaným prodejcem nebo servi- sem Toyota, nebo kterýmkoliv
spolehlivým servisem.
• Senzor nebo jeho okolní oblast byly vystaveny silnému nárazu.
• Pokud je okolní ob last senzoru po-
škrábána nebo potlučena, nebo se část oddělila.
●Nerozebírejte senzor.
●Neupravujte senzor nebo okolní ob-
last na zadním nárazníku.
●Pokud je nutná d emontáž/montáž
nebo výměna senzoru nebo zadní- ho nárazníku, kontaktujte kterého-
koliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spo- lehlivý servis.
●Nelakujte zadní nárazník žádnou ji-nou barvou než oficiální barvou
Toyota.
Zapnutí/vypnutí BSM

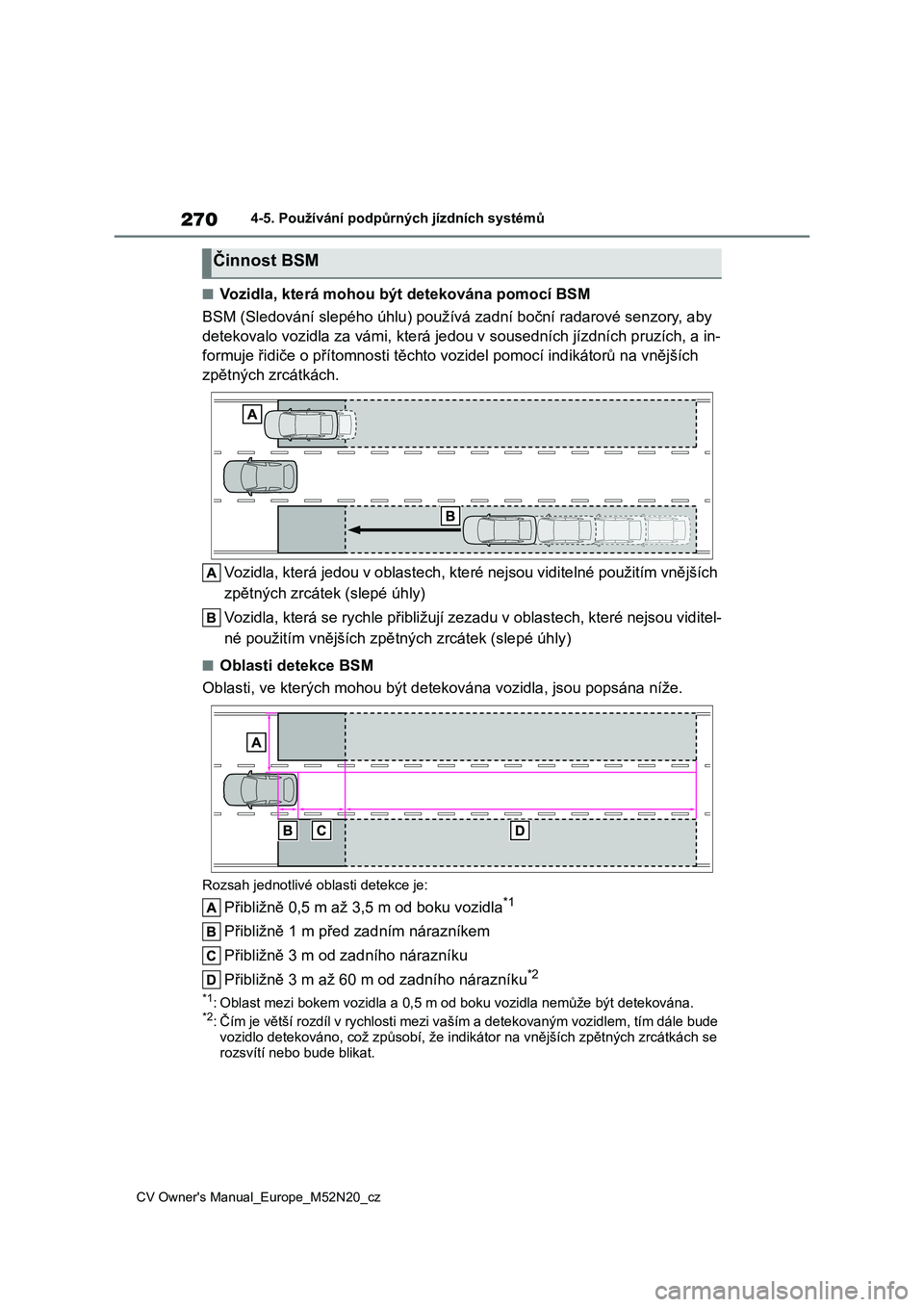

270
CV Owner's Manual_Europe_M52N20_cz
4-5. Používání podpůrných jízdních systémů
■Vozidla, která mohou být detekována pomocí BSM
BSM (Sledování slepého úhlu) použ ívá zadní boční radarové senzory, aby
detekovalo vozidla za vámi, kte rá jedou v sousedních jízdních pruzích, a in-
formuje řidiče o přítomnosti těc hto vozidel pomocí indikátorů na vnějších
zpětných zrcátkách.
Vozidla, která jedou v oblastech, které nejsou viditelné použit ím vnějších
zpětných zrcátek (slepé úhly)
Vozidla, která se rychle přibližují zezadu v oblastech, které n ejsou viditel-
né použitím vnějších zpě tných zrcátek (slepé úhly)
■Oblasti detekce BSM
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Rozsah jednotlivé oblasti detekce je:
Přibližně 0,5 m až 3,5 m od boku vozidla*1
Přibližně 1 m před zadním nárazníkem
Přibližně 3 m od zadního nárazníku
Přibližně 3 m až 60 m od zadního nárazníku*2
*1: Oblast mezi bokem vozidla a 0,5 m od boku vozidla nemůže být detekována.*2: Čím je větší rozdíl v rychlosti mezi vaším a detekovaným vozidlem, tím dále bude
vozidlo detekováno, co ž způsobí, že indikátor na vnějších zpětných zrcátkách se rozsvítí nebo bude blikat.
Činnost BSM

271
4
CV Owner's Manual_Europe_M52N20_cz
4-5. Používání podpůrných jízdních systémů
Jízda

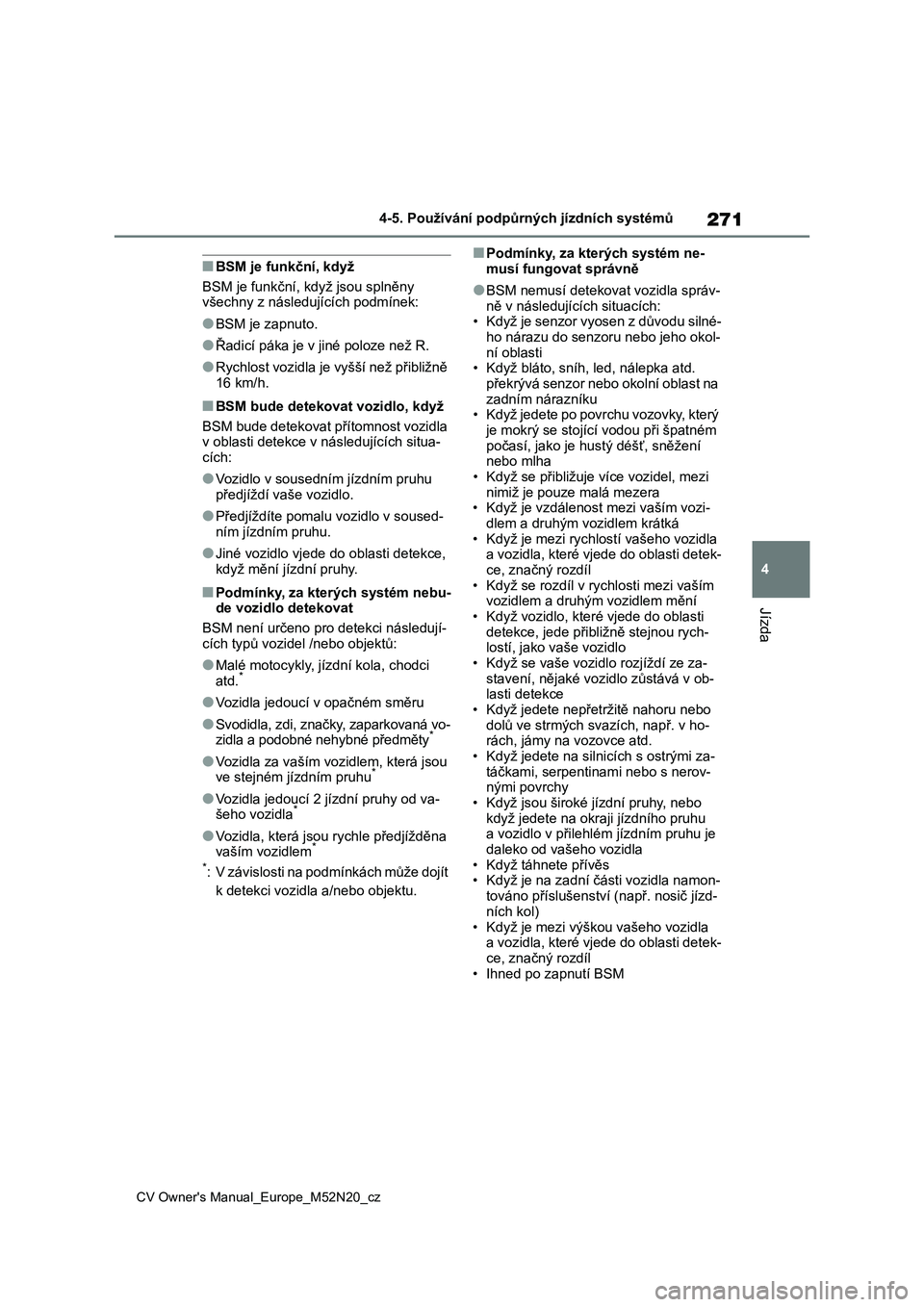

■BSM je funkční, když
BSM je funkční, když jsou splněny
všechny z následujících podmínek:
●BSM je zapnuto.
●Řadicí páka je v jiné poloze než R.
●Rychlost vozidla je vyšší než přibližně
16 km/h.
■BSM bude detekovat vozidlo, když
BSM bude detekovat přítomnost vozidla
v oblasti detekce v následujících situa-
cích:
●Vozidlo v sousedním jízdním pruhu
předjíždí vaše vozidlo.
●Předjíždíte pomalu vozidlo v soused-
ním jízdním pruhu.
●Jiné vozidlo vjede do oblasti detekce,
když mění jízdní pruhy.
■Podmínky, za kterých systém nebu-
de vozidlo detekovat
BSM není určeno pro detekci následují-
cích typů vozidel /nebo objektů:
●Malé motocykly, jízdní kola, chodci
atd.*
●Vozidla jedoucí v opačném směru
●Svodidla, zdi, značky, zaparkovaná vo-
zidla a podobné nehybné předměty*
●Vozidla za vaším vozidlem, která jsou
ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od va-
šeho vozidla*
●Vozidla, která jsou rychle předjížděna
vaším vozidlem*
*
: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Podmínky, za kterých systém ne-
musí fungovat správně
●BSM nemusí detekovat vozidla správ-
ně v následujících situacích:
• Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast na
zadním nárazníku
• Když jedete po povrchu vozovky, který
je mokrý se stojící vodou při špatném
počasí, jako je hustý déšť, sněžení
nebo mlha
• Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
• Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je mezi rychlostí vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Když se rozdíl v rychlosti mezi vaším
vozidlem a druhým vozidlem mění
• Když vozidlo, které vjede do oblasti
detekce, jede přibližně stejnou rych-
lostí, jako vaše vozidlo
• Když se vaše vozidlo rozjíždí ze za-
stavení, nějaké vozidlo zůstává v ob-
lasti detekce
• Když jedete nepřetržitě nahoru nebo
dolů ve strmých svazích, např. v ho-
rách, jámy na vozovce atd.
• Když jedete na silnicích s ostrými za-
táčkami, serpentinami nebo s nerov-
nými povrchy
• Když jsou široké jízdní pruhy, nebo
když jedete na okraji jízdního pruhu
a vozidlo v přilehlém jízdním pruhu je
daleko od vašeho vozidla
• Když táhnete přívěs
• Když je na zadní části vozidla namon-
továno příslušenství (např. nosič jízd-
ních kol)
• Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Ihned po zapnutí BSM

272
CV Owner's Manual_Europe_M52N20_cz
4-5. Používání podpůrných jízdních systémů

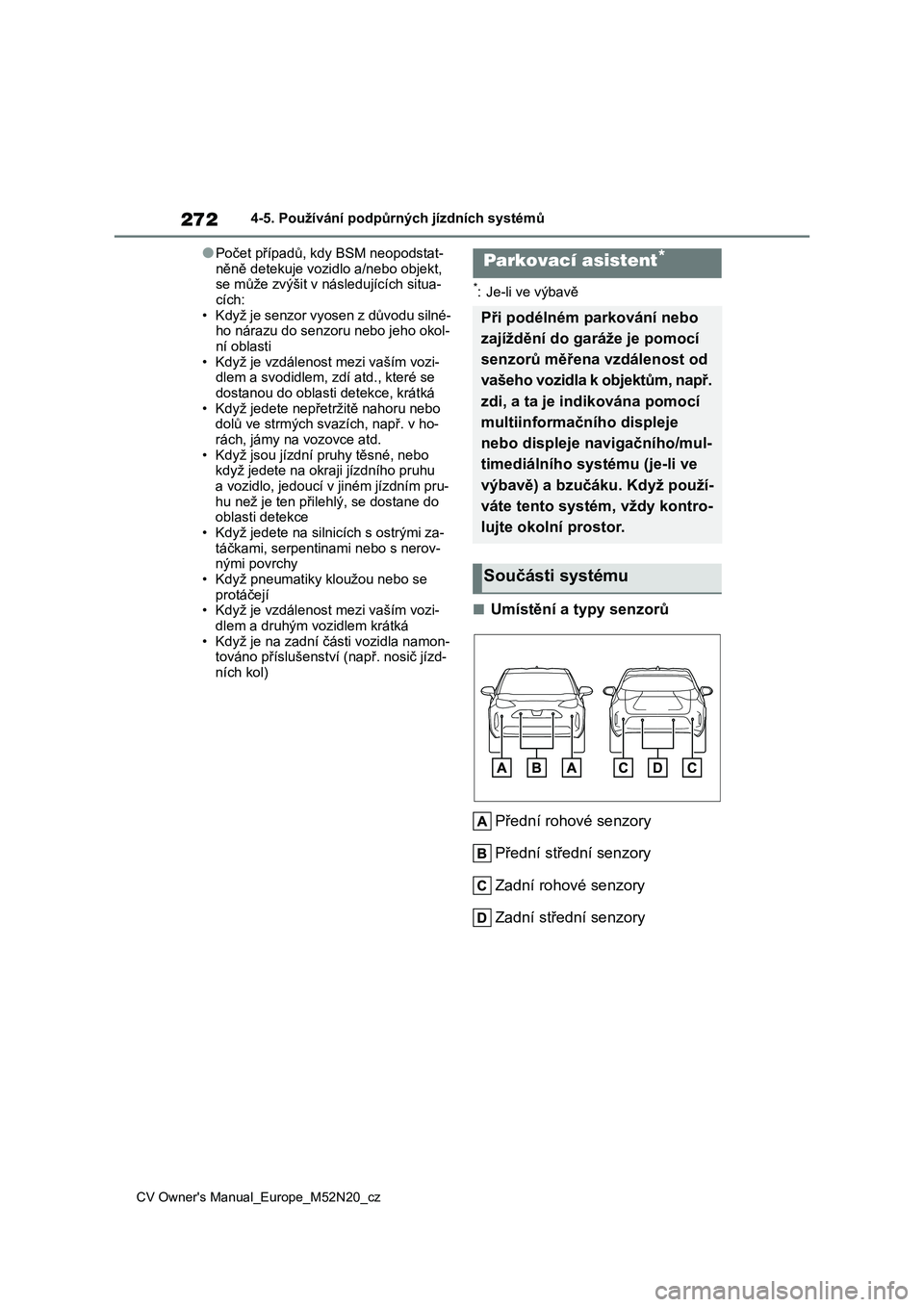

●Počet případů, kdy BSM neopodstat-
něně detekuje vozidlo a/nebo objekt, se může zvýšit v nás ledujících situa-
cích:
• Když je senzor vyosen z důvodu silné- ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když je vzdálenost mezi vaším vozi- dlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
• Když jedete nepřet ržitě nahoru nebo dolů ve strmých sva zích, např. v ho-
rách, jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo když jedete na okraji jízdního pruhu
a vozidlo, jedoucí v jiném jízdním pru-
hu než je ten přile hlý, se dostane do oblasti detekce
• Když jedete na siln icích s ostrými za-
táčkami, serpentinami nebo s nerov- nými povrchy
• Když pneumatiky kloužou nebo se
protáčejí • Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je na zadní čá sti vozidla namon- továno příslušenství (např. nosič jízd-
ních kol)
*: Je-li ve výbavě
■Umístění a typy senzorů
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Parkovací asistent*
Při podélném parkování nebo
zajíždění do garáže je pomocí
senzorů měřena vzdálenost od
vašeho vozidla k objektům, např.
zdi, a ta je indik ována pomocí
multiinformačního displeje
nebo displeje navigačního/mul-
timediálního syst ému (je-li ve
výbavě) a bzučáku. Když použí-
váte tento systém, vždy kontro-
lujte okolní prostor.
Součásti systému

273
4
CV Owner's Manual_Europe_M52N20_cz
4-5. Používání podpůrných jízdních systémů
Jízda

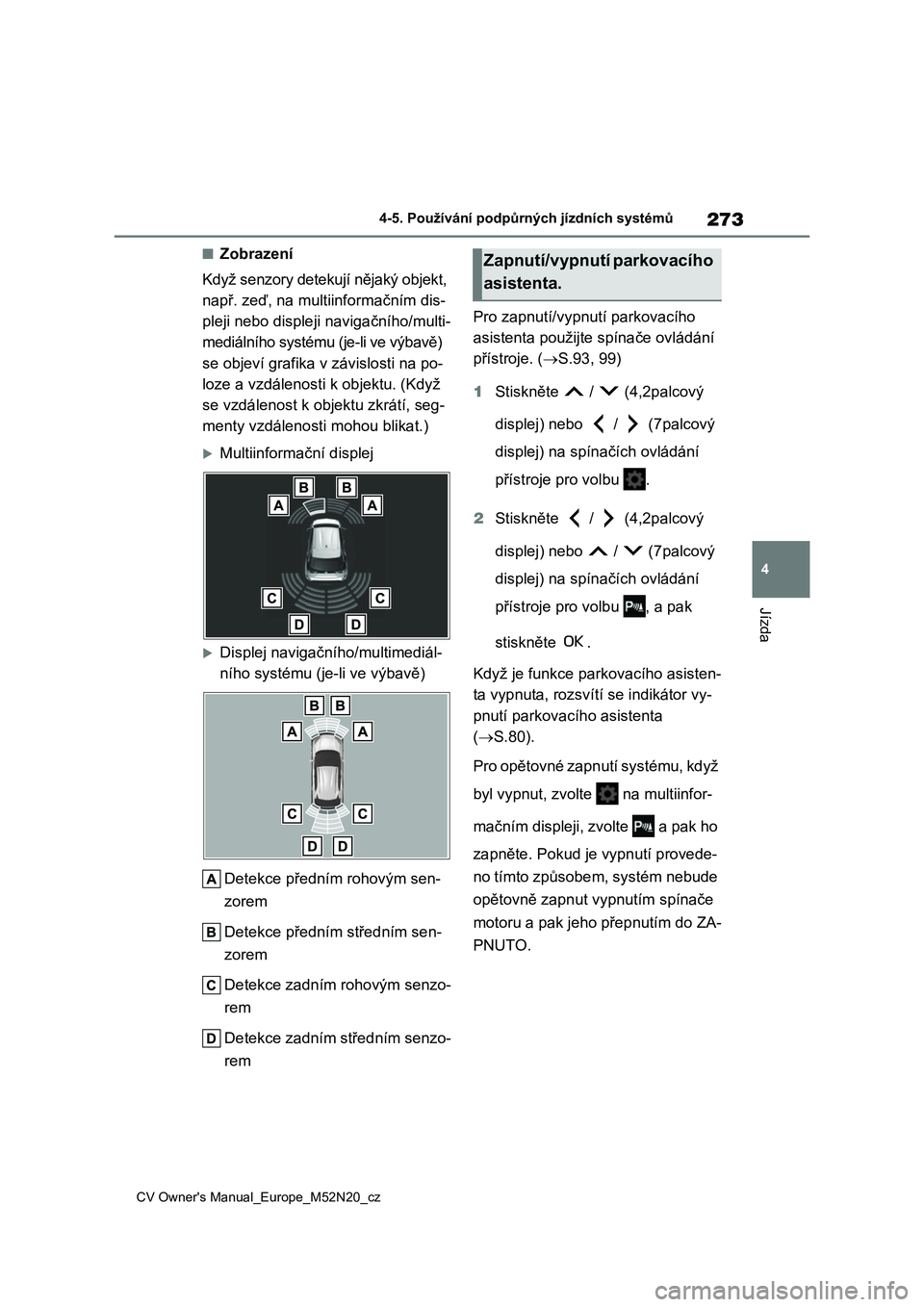

■Zobrazení
Když senzory detekují nějaký objekt,
např. zeď, na multiinformačním dis-
pleji nebo displeji navigačního/multi-
mediálního systému (je-li ve výbavě)
se objeví grafika v závislosti na po-
loze a vzdálenosti k objektu. (Když
se vzdálenost k objektu zkrátí, seg-
menty vzdálenost i mohou blikat.)
Multiinformační displej
Displej navigačního/multimediál-
ního systému (je-li ve výbavě)
Detekce předním rohovým sen-
zorem
Detekce předním středním sen-
zorem
Detekce zadním rohovým senzo-
rem
Detekce zadním středním senzo-
rem
Pro zapnutí/vypnutí parkovacího
asistenta použijte spínače ovládání
přístroje. ( S.93, 99)
1 Stiskněte / (4,2palcový
displej) nebo / (7palcový
displej) na spínačích ovládání
přístroje pro volbu .
2 Stiskněte / (4,2palcový
displej) nebo / (7palcový
displej) na spínačích ovládání
přístroje pro volbu , a pak
stiskněte .
Když je funkce parkovacího asisten-
ta vypnuta, rozsví tí se indikátor vy-
pnutí parkovacího asistenta
( S.80).
Pro opětovné zapnutí systému, když
byl vypnut, zvolt e na multiinfor-
mačním displeji, zvolte a pak ho
zapněte. Pokud je vypnutí provede-
no tímto způsobem, systém nebude
opětovně zapnut vypnutím spínače
motoru a pak jeho přepnutím do ZA-
PNUTO.
Zapnutí/vypnutí parkovacího
asistenta.

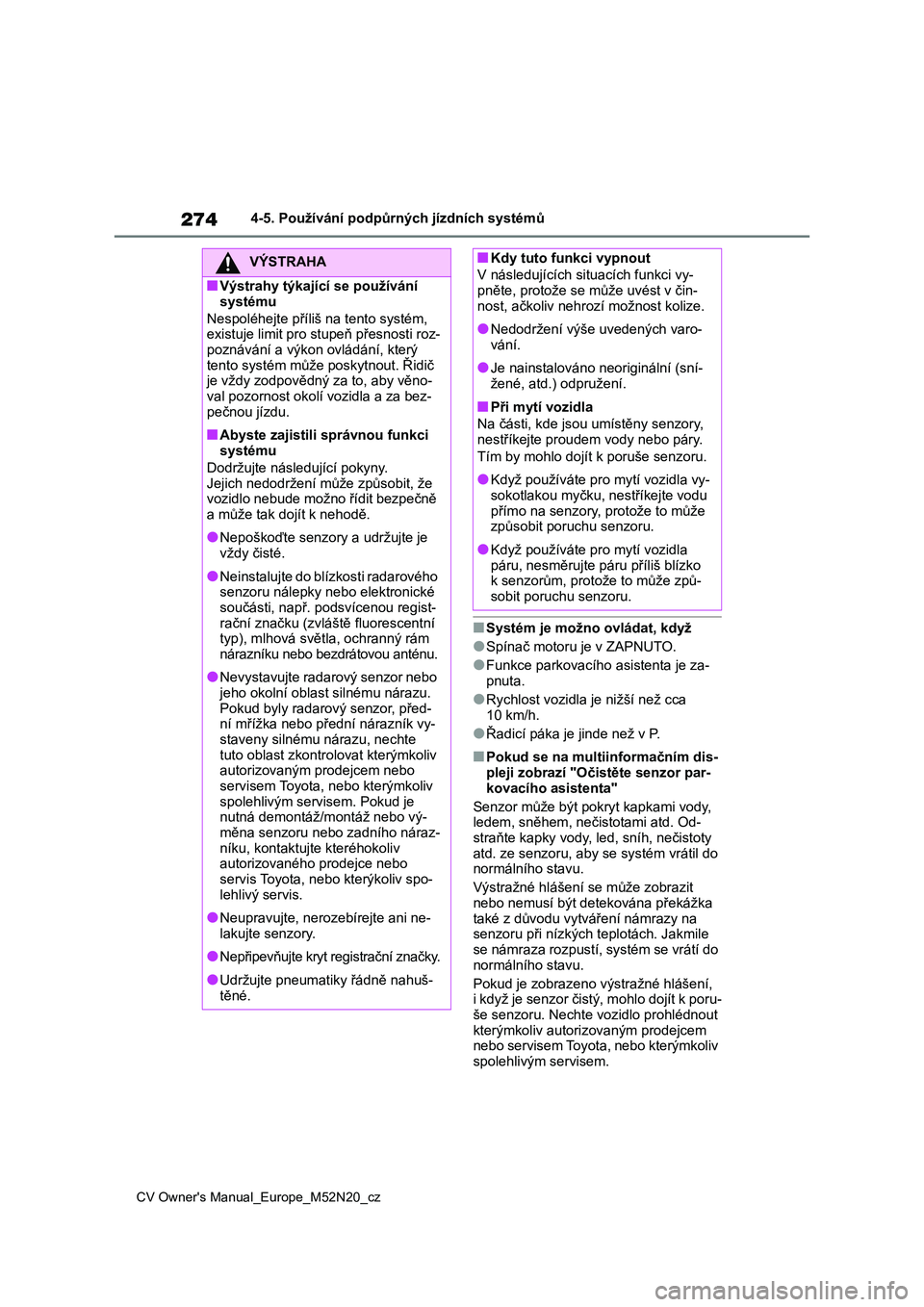

274
CV Owner's Manual_Europe_M52N20_cz
4-5. Používání podpůrných jízdních systémů
■Systém je možno ovládat, když
●Spínač motoru je v ZAPNUTO.
●Funkce parkovacího asistenta je za-
pnuta.
●Rychlost vozidla je nižší než cca 10 km/h.
●Řadicí páka je jinde než v P.
■Pokud se na multiinformačním dis-
pleji zobrazí "Očistěte senzor par-
kovacího asistenta"
Senzor může být pokryt kapkami vody,
ledem, sněhem, nečistotami atd. Od- straňte kapky vody, led, sníh, nečistoty
atd. ze senzor u, aby se systém vrátil do
normálního stavu.
Výstražné hlášení se může zobrazit nebo nemusí být detekována překážka
také z důvodu vytváření námrazy na
senzoru při nízkých teplotách. Jakmile se námraza rozpustí, systém se vrátí do
normálního stavu.
Pokud je zobrazeno výstražné hlášení,
i když je senzor čistý, mohlo dojít k poru- še senzoru. Nechte vozidlo prohlédnout
kterýmkoliv autoriz ovaným prodejcem
nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
VÝSTRAHA
■Výstrahy týkající se používání systému
Nespoléhejte příliš na tento systém, existuje limit pro stupeň přesnosti roz-
poznávání a výkon ovládání, který
tento systém může poskytnout. Řidič je vždy zodpovědný za to, aby věno-
val pozornost okolí vozidla a za bez-
pečnou jízdu.
■Abyste zajistili správnou funkci
systému
Dodržujte následující pokyny.
Jejich nedodržení může způsobit, že vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
●Nepoškoďte senzory a udržujte je
vždy čisté.
●Neinstalujte do blí zkosti radarového senzoru nálepky nebo elektronické
součásti, např. podsvícenou regist-
rační značku (zvláště fluorescentní typ), mlhová světl a, ochranný rám
nárazníku nebo bezdrátovou anténu.
●Nevystavujte radarový senzor nebo
jeho okolní oblast silnému nárazu. Pokud byly radarový senzor, před-
ní mřížka nebo přední nárazník vy-
staveny silnému nárazu, nechte tuto oblast zkontrolovat kterýmkoliv
autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spolehlivým servisem. Pokud je
nutná demontáž/montáž nebo vý-
měna senzoru nebo zadního náraz- níku, kontaktujte kteréhokoliv
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spo- lehlivý servis.
●Neupravujte, nerozebírejte ani ne-
lakujte senzory.
●Nepřipevňujte kryt registrační značky.
●Udržujte pneumatiky řádně nahuš-
těné.
■Kdy tuto funkci vypnout
V následujících situacích funkci vy-
pněte, protože se může uvést v čin-
nost, ačkoliv nehroz í možnost kolize.
●Nedodržení výše uvedených varo- vání.
●Je nainstalováno neoriginální (sní-
žené, atd.) odpružení.
■Při mytí vozidla
Na části, kde jsou umístěny senzory,
nestříkejte prou dem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy-
sokotlakou myčku, nestříkejte vodu
přímo na senzory, protože to může způsobit poruchu senzoru.
●Když používáte pro mytí vozidla
páru, nesměrujte páru příliš blízko
k senzorům, prot ože to může způ- sobit poruchu senzoru.

275
4
CV Owner's Manual_Europe_M52N20_cz
4-5. Používání podpůrných jízdních systémů
Jízda

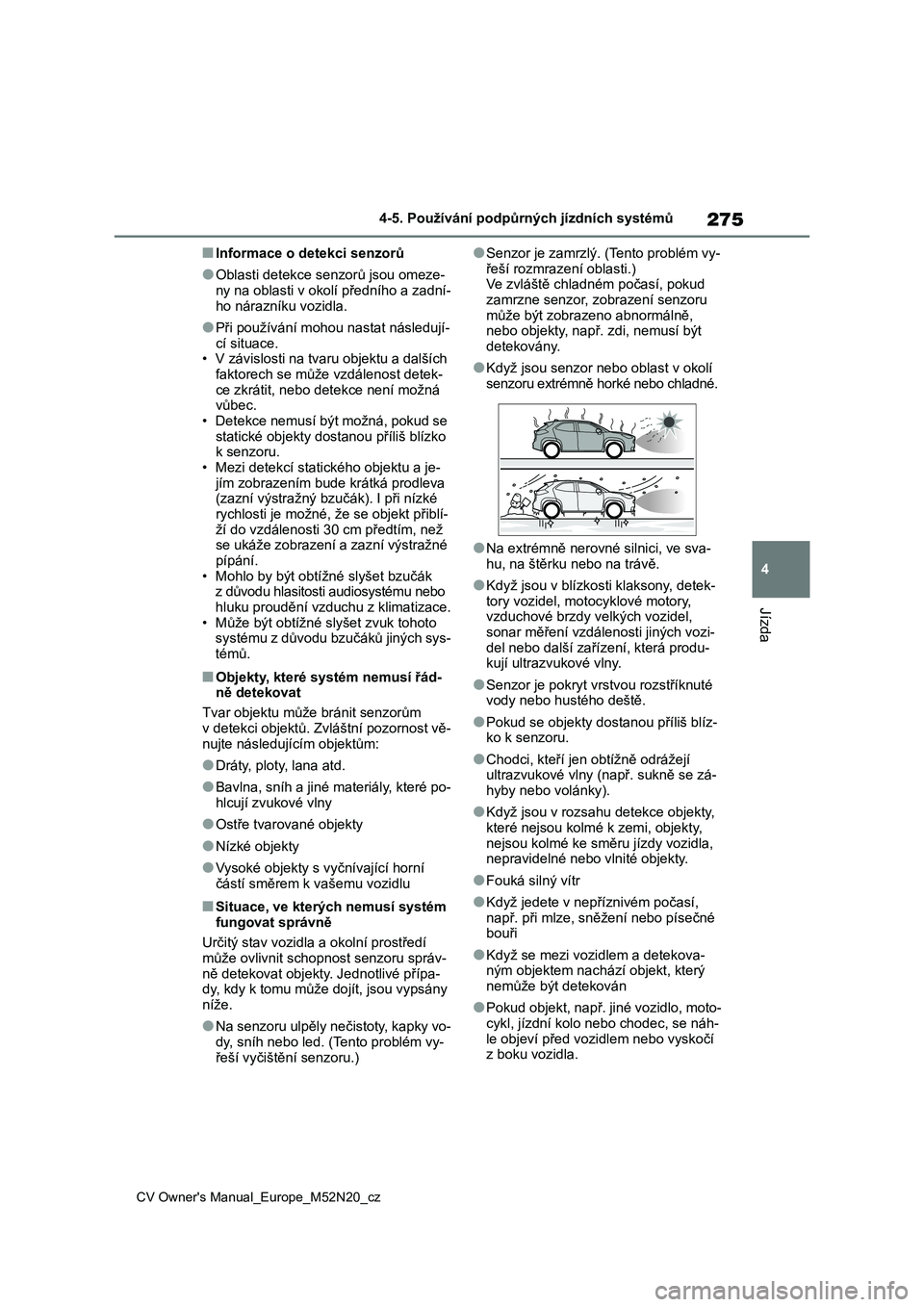

■Informace o detekci senzorů
●Oblasti detekce senzorů jsou omeze-
ny na oblasti v okolí předního a zadní-
ho nárazníku vozidla.
●Při používání mohou nastat následují-
cí situace. • V závislosti na tvaru objektu a dalších
faktorech se může vzdálenost detek-
ce zkrátit, nebo det ekce není možná vůbec.
• Detekce nemusí být možná, pokud se
statické objekty dos tanou příliš blízko k senzoru.
• Mezi detekcí statického objektu a je-
jím zobrazením bude krátká prodleva (zazní výstražný bzučák). I při nízké
rychlosti je možné, že se objekt přiblí-
ží do vzdálenosti 30 cm předtím, než se ukáže zobrazení a zazní výstražné
pípání.
• Mohlo by být obtí žné slyšet bzučák z důvodu hlasitosti audiosystému nebo
hluku proudění vzduchu z klimatizace.
• Může být obtížné s lyšet zvuk tohoto systému z důvodu bzučáků jiných sys-
témů.
■Objekty, které systém nemusí řád-
ně detekovat
Tvar objektu může bránit senzorům
v detekci objektů. Zvláštní pozornost vě-
nujte následujícím objektům:
●Dráty, ploty, lana atd.
●Bavlna, sníh a jiné materiály, které po-
hlcují zvukové vlny
●Ostře tvarované objekty
●Nízké objekty
●Vysoké objekty s vyčnívající horní
částí směrem k vašemu vozidlu
■Situace, ve kterých nemusí systém
fungovat správně
Určitý stav vozidla a okolní prostředí
může ovlivnit schopnost senzoru správ-
ně detekovat objekty . Jednotlivé přípa- dy, kdy k tomu může do jít, jsou vypsány
níže.
●Na senzoru ulpěly nečistoty, kapky vo-
dy, sníh nebo led. (Tento problém vy-
řeší vyčištění senzoru.)
●Senzor je zamrzlý. (Tento problém vy-
řeší rozmrazení oblasti.) Ve zvláště chladném počasí, pokud
zamrzne senzor, zobrazení senzoru
může být zobrazeno abnormálně, nebo objekty, např. zdi, nemusí být
detekovány.
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné.
●Na extrémně nerovné silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou v blízkost i klaksony, detek-
tory vozidel, motocyklové motory,
vzduchové brzdy v elkých vozidel, sonar měření vzdálenosti jiných vozi-
del nebo další zaříz ení, která produ-
kují ultrazvukové vlny.
●Senzor je pokryt vrstvou rozstříknuté
vody nebo hus tého deště.
●Pokud se objekty dostanou příliš blíz-
ko k senzoru.
●Chodci, kteří jen obtížně odrážejí
ultrazvukové vlny (n apř. sukně se zá- hyby nebo volánky).
●Když jsou v rozsahu detekce objekty, které nejsou kolmé k zemi, objekty,
nejsou kolmé ke směru jízdy vozidla,
nepravidelné nebo vlnité objekty.
●Fouká silný vítr
●Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné
bouři
●Když se mezi vozidlem a detekova-
ným objektem nachází objekt, který
nemůže být detekován
●Pokud objekt, např. jiné vozidlo, moto-
cykl, jízdní kolo nebo chodec, se náh- le objeví před vozidlem nebo vyskočí
z boku vozidla.

276
CV Owner's Manual_Europe_M52N20_cz
4-5. Používání podpůrných jízdních systémů

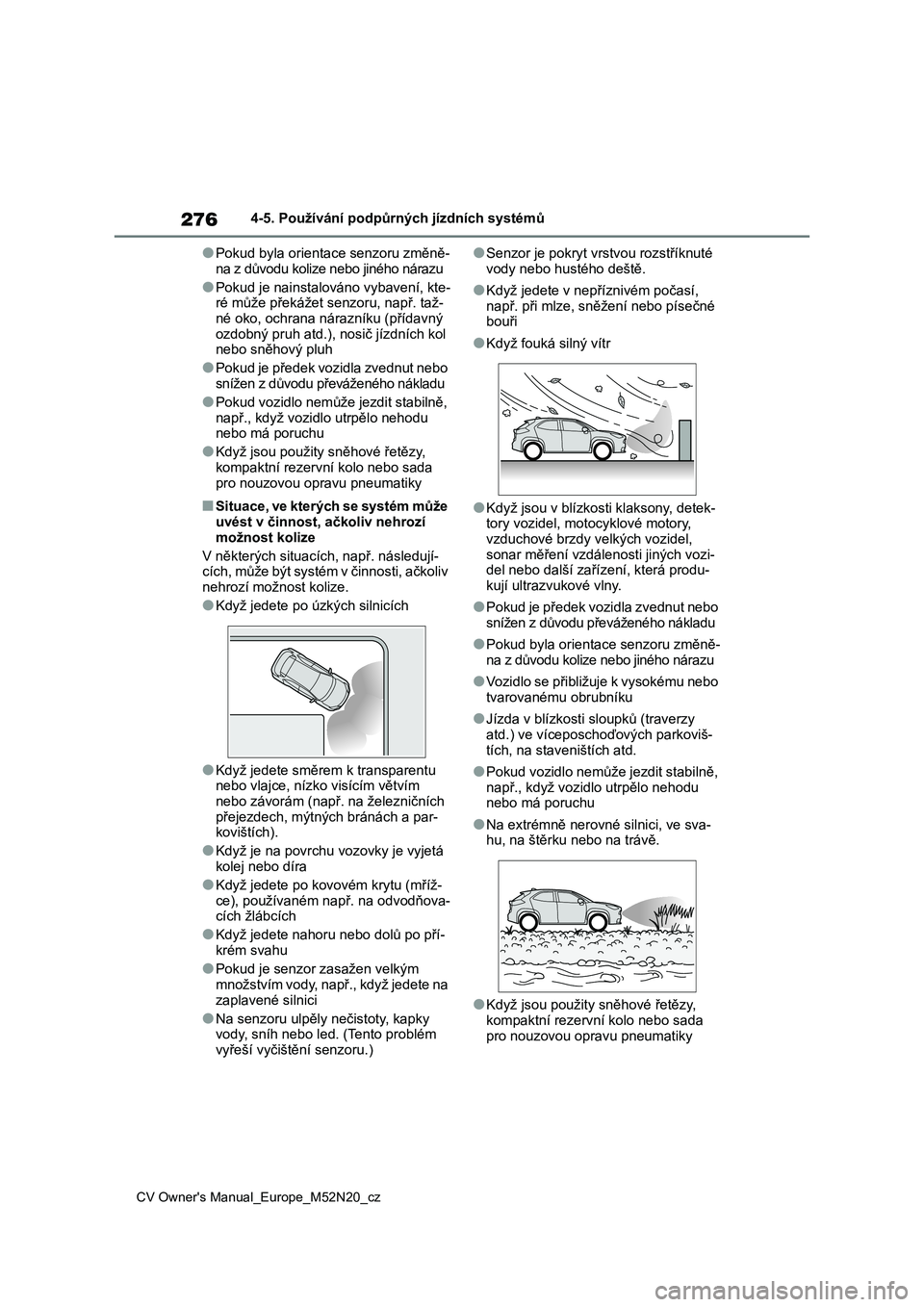

●Pokud byla orientace senzoru změně-
na z důvodu kolize nebo jiného nárazu
●Pokud je nainstalováno vybavení, kte- ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný
ozdobný pruh atd.), nosič jízdních kol nebo sněhový pluh
●Pokud je předek vozidla zvednut nebo
snížen z důvodu př eváženého nákladu
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu nebo má poruchu
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada
pro nouzovou opravu pneumatiky
■Situace, ve kterých se systém může uvést v činnost, ačkoliv nehrozí
možnost kolize
V některých situacích, např. následují-
cích, může být systé m v činnosti, ačkoliv nehrozí možnost kolize.
●Když jedete po úzkých silnicích
●Když jedete směrem k transparentu nebo vlajce, nízko visícím větvím
nebo závorám (např. na železničních
přejezdech, mýtných bránách a par- kovištích).
●Když je na povrchu vozovky je vyjetá
kolej nebo díra
●Když jedete po ko vovém krytu (mříž-
ce), používaném např. na odvodňova- cích žlábcích
●Když jedete nahoru nebo dolů po pří-
krém svahu
●Pokud je senzor zasažen velkým
množstvím vody, např., když jedete na
zaplavené silnici
●Na senzoru ulpěly nečistoty, kapky vody, sníh nebo led. (Tento problém
vyřeší vyčištění senzoru.)
●Senzor je pokryt vrstvou rozstříknuté
vody nebo hus tého deště.
●Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné bouři
●Když fouká silný vítr
●Když jsou v blízkost i klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy v elkých vozidel,
sonar měření vzdálenosti jiných vozi-
del nebo další zaříz ení, která produ- kují ultrazvukové vlny.
●Pokud je předek vozidla zvednut nebo snížen z důvodu převáženého nákladu
●Pokud byla orientace senzoru změně-na z důvodu kolize nebo jiného nárazu
●Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku
●Jízda v blízkosti sloupků (traverzy atd.) ve víceposch oďových parkoviš-
tích, na staveništích atd.
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu
nebo má poruchu
●Na extrémně nerovné silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada
pro nouzovou opravu pneumatiky

277
4
CV Owner's Manual_Europe_M52N20_cz

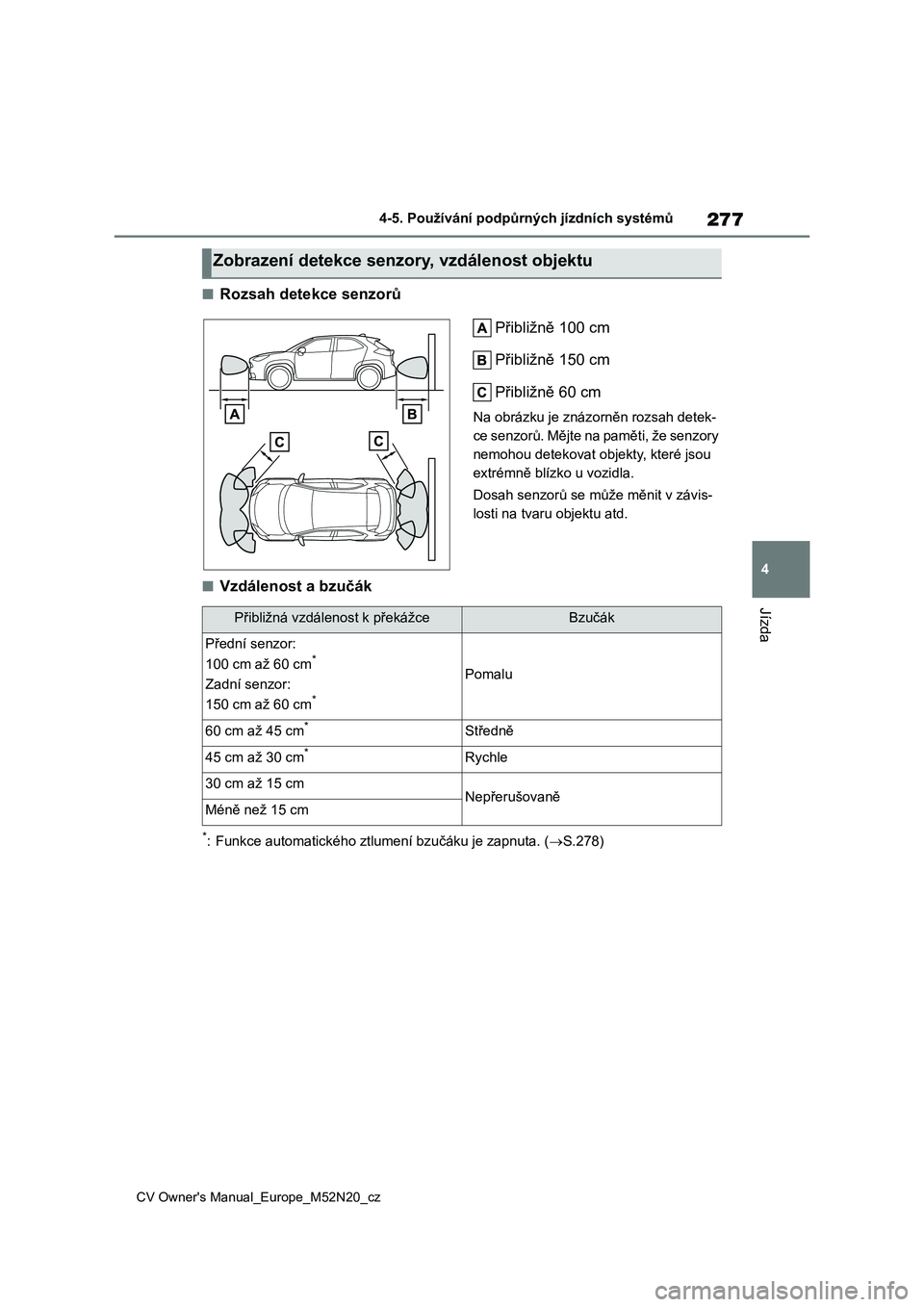

4-5. Používání podpůrných jízdních systémů
Jízda
■Rozsah detekce senzorů
Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Na obrázku je znáz orněn rozsah detek-
ce senzorů. Mějte na paměti, že senzory
nemohou detekovat o bjekty, které jsou
extrémně blízko u vozidla.
Dosah senzorů se m ůže měnit v závis-
losti na tvaru objektu atd.
■Vzdálenost a bzučák
*: Funkce automatické ho ztlumení bzučáku je zapnuta. (S.278)
Zobrazení detekce senzory, vzdálenost objektu
Přibližná vzdálenost k překážceBzučák
Přední senzor:
100 cm až 60 cm*
Zadní senzor:
150 cm až 60 cm*
Pomalu
60 cm až 45 cm*Středně
45 cm až 30 cm*Rychle
30 cm až 15 cmNepřerušovaněMéně než 15 cm

278
CV Owner's Manual_Europe_M52N20_cz

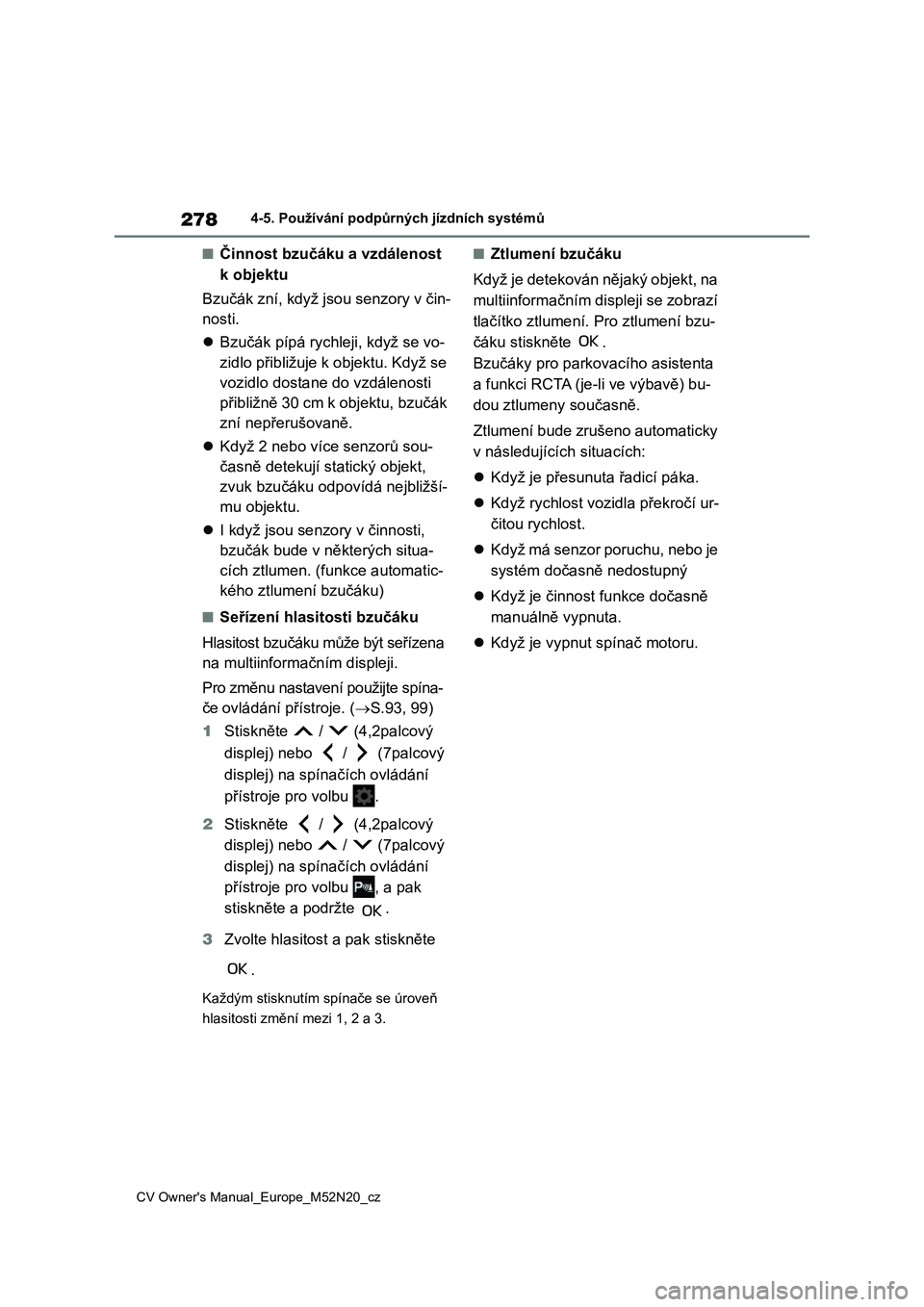

4-5. Používání podpůrných jízdních systémů
■Činnost bzučáku a vzdálenost
k objektu
Bzučák zní, když jsou senzory v čin-
nosti.
 Bzučák pípá rychleji, když se vo-
zidlo přibližuje k objektu. Když se
vozidlo dostane do vzdálenosti
přibližně 30 cm k objektu, bzučák
zní nepřerušovaně.
 Když 2 nebo více senzorů sou-
časně detekují statický objekt,
zvuk bzučáku odp ovídá nejbližší-
mu objektu.
 I když jsou senzory v činnosti,
bzučák bude v některých situa-
cích ztlumen. (funkce automatic-
kého ztlumení bzučáku)
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seřízena
na multiinformač ním displeji.
Pro změnu nastavení použijte spína-
če ovládání přístroje. ( S.93, 99)
1 Stiskněte / (4,2palcový
displej) nebo / (7palcový
displej) na spí načích ovládání
přístroje pro volbu .
2 Stiskněte / (4,2palcový
displej) nebo / (7palcový
displej) na spí načích ovládání
přístroje pro volbu , a pak
stiskněte a podržte .
3 Zvolte hlasitost a pak stiskněte
.
Každým stisknutím spínače se úroveň
hlasitosti změní mezi 1, 2 a 3.
■Ztlumení bzučáku
Když je detekován nějaký objekt, na
multiinformačním di spleji se zobrazí
tlačítko ztlumení. Pro ztlumení bzu-
čáku stiskněte .
Bzučáky pro parkovacího asistenta
a funkci RCTA (je-li ve výbavě) bu-
dou ztlumeny současně.
Ztlumení bude zruš eno automaticky
v následujících situacích:
 Když je přesunuta řadicí páka.
 Když rychlost vozidla překročí ur-
čitou rychlost.
 Když má senzor poruchu, nebo je
systém dočasně nedostupný
 Když je činnost funkce dočasně
manuálně vypnuta.
 Když je vypnut spínač motoru.
