TOYOTA YARIS CROSS 2023 Manual de utilização (in Portuguese)

2
89
2
Informação e indicadores do estado do veículo
Informação e indicadores
do estado do veículo
2-1. Agrupamento de
instrumentos
Luzes de aviso e
indicadores .......................90
Indicadores e medidores
(mostrador de 4,2”) ...........95
Indicadores e medidores
(mostrador de 7”) ............100
Mostrador de informações
múltiplas (mostrador
de 4,2”) ...........................106
Mostrador de informações
múltiplas (mostrador
de 7”) ..............................112
Mostrador projetado .........119
Monitor de energia/ecrã de
consumo .........................123

902-1. Agrupamento de instrumentos
2-1.Agrupamento de instrumentos
Para fins de explicação, a ilustração que se segue apresenta todos as
luzes de aviso e indicadores acesos.
Veículos com mostrador de 4,2"
Veículos com mostrador de 7" (quando aparecer o velocímetro analógico)

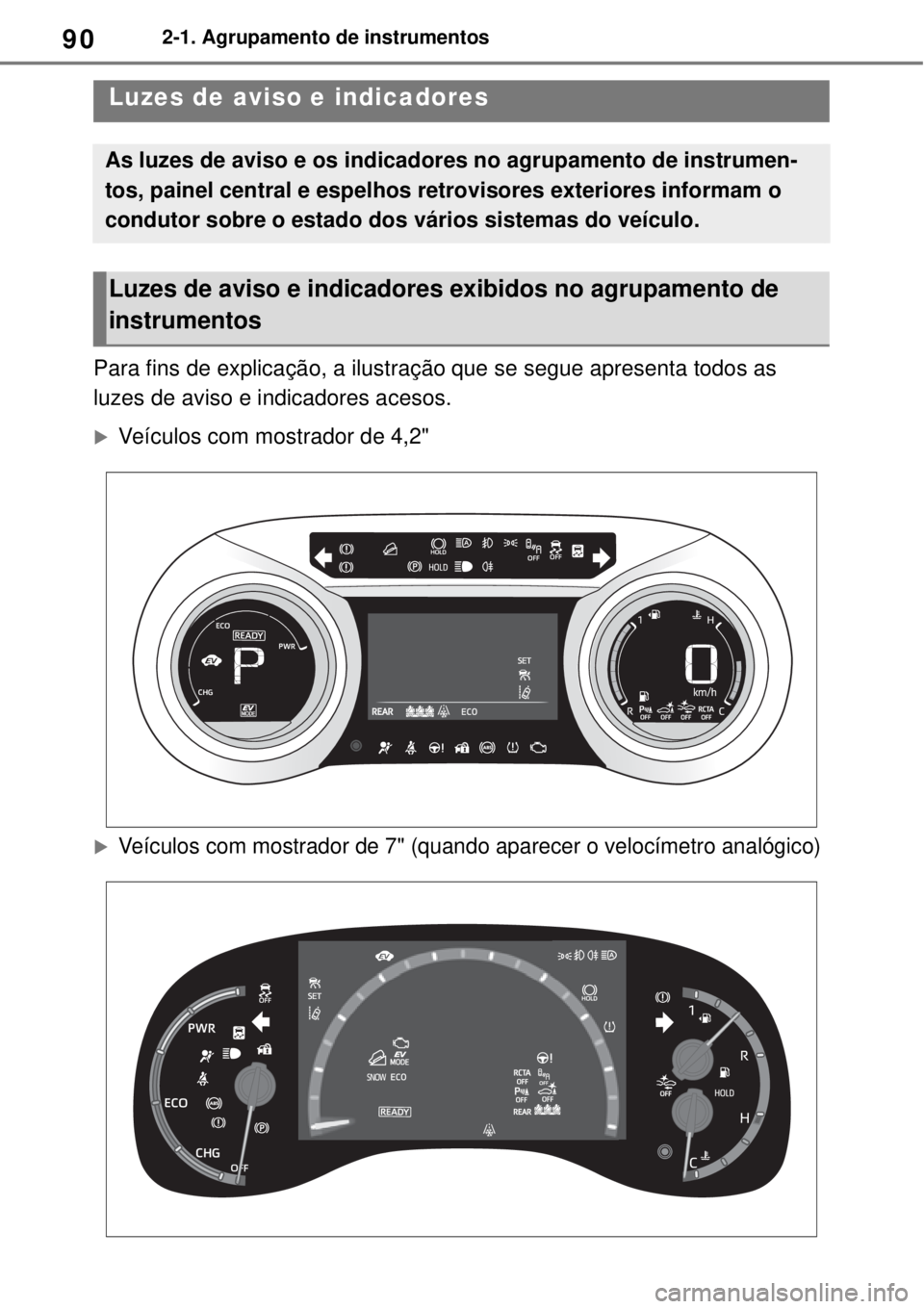

Luzes de aviso e indicadores
As luzes de aviso e os indicadores no agrupamento de instrumen-
tos, painel central e espelhos retrovisores exteriores informam o
condutor sobre o estado dos vários sistemas do veículo.
Luzes de aviso e indicadores exibidos no agrupamento de
instrumentos

91
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
Veículos com mostrador de 7" (quando aparecer o velocímetro digital)
As luzes de aviso informam o con-
dutor sobre avarias nos sistemas
do veículo assinalados.
Luzes de aviso
(Vermelho)
Luz de aviso do sistema de
travagem*1 (P.439)
(Amarelo)
Luz de aviso do sistema de
travagem*1 (P.439)
Luz de aviso de temperatura
elevada do líquido de refrige-
ração
*2 (P.439)
Luz de aviso de sobreaque-
cimento do sistema híbrido
*2
(P.440)
Luz de aviso do sistema de
carga
*2 (P.440)
Luz de aviso de pressão
baixa do óleo do motor
*2
(P.440)
Lâmpada indicadora de
avaria
*1, 3 (P.440)
Luz de aviso do SRS*1
(P.441)
Luz de aviso do ABS*1
(P.441)
Luz de aviso de utilização
errada do pedal
*2 (P.441)
(Vermelho)
Luz de aviso da direção
assistida elétrica
*1, 3
(P.442)
(Amarelo)
Luz de aviso da direção
assistida elétrica
*1, 3
(P.442)
Luz de aviso de nível baixo
de combustível (P.442)
Luz de aviso do cinto de
segurança do condutor e
passageiro da frente
(P.442)
Luzes de aviso dos
cintos de segurança
dos passageiros do
banco traseiro
(P.442)
Luz de aviso da pressão
dos pneus
*1, 3 (P.443)
(Laranja)
Indicador LTA*2
(Se equipado) (P.443)

922-1. Agrupamento de instrumentos
*1: Estas luzes acendem quando colocar o
interruptor Power em ON para indicar
que um dos sistemas está a ser verifi-
cado. As luzes apagam depois de colo-
car o sistema híbrido em
funcionamento ou ao fim de alguns
segundos. Se as luzes não acenderem
ou não apagarem, um dos sistemas
pode estar avariado. Leve o veículo a
um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual-
quer reparador da sua confiança para
que este proceda a uma verificação.
*2: Esta luz acende no mostrador de
informações múltiplas.
*3: Esta luz acende no mostrador de
informações múltiplas (apenas mos-
trador de 7").
Os indicadores informam o condu-
tor sobre o estado de funciona-
mento dos vários sistemas do
veículo.
(A piscar)
Indicador OFF do sensor
Toyota de assistência ao
estacionamento
*1, 3
(Se equipado) (P.444)
(A piscar)
Indicador RCTA OFF*1, 3
(Se equipado) (P.444)
Indicador PKSB OFF
*1, 3
(Se equipado) (P.444)
(Pisca ou
permanece
aceso)
Luz de aviso do PCS*1
(Se equipado) (P.445)
Indicador de derrapagem
*1
(P.445)
(A piscar)
Indicador do travão de esta-
cionamento (P.445)
(A piscar)
Indicador do travão estacio-
nário temporário acionado*1
(P.446)
AV I S O
Se a luz de aviso de um sistema
de segurança não acender
Se a luz de aviso de um sistema de
segurança, tal como ABS e SRS, não
acender quando colocar o sistema
híbrido em funcionamento, tal pode sig-
nificar que estes sistemas não estão
disponíveis para o proteger em caso de
acidente, o que pode resultar em morte
ou ferimentos graves. Se tal ocorrer,
leve imediatamente o veículo a um con-
cessionário Toyota autorizado, repara-
dor Toyota autorizado ou a qualquer
reparador da sua confiança para que
este proceda a uma inspeção
Indicadores
Indicador do sinal de
mudança de direção
(
P. 2 0 0)
Indicador das luzes de
presença*1 (P.206)
Indicador de máximos
(
P. 2 0 8)
Indicador AHS*1
(Se equipado) (P.217)
Indicador AHB
*1
(Se equipado) (P.215)
Indicador da luz de nevoeiro da
frente*1 (Se equipado)
(
P.219)
Indicador da luz de nevoeiro
traseira*1 (P.219)
Luz de aviso do PCS
*2, 3
(Se equipado) (P.235)
Indicador do controlo da
velocidade de cruzeiro
*4
(Se equipado) (P.252)

93
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
*1: Esta luz acende no mostrador de
informações múltiplas (apenas mos-
trador de 7").
*2: Estas luzes acendem quando colo-
car o interruptor Power em ON para
indicar que um dos sistemas está a
ser verificado. As luzes apagam
depois de colocar o sistema híbrido
em funcionamento ou ao fim de
alguns segundos. Se as luzes não
acenderem ou não apagarem, um
dos sistemas pode estar avariado.
Leve o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança para que este pro-
ceda a uma verificação.
*3: Esta luz acende quando o sistema Indicador do controlo
dinâmico da velocidade
de cruzeiro com radar
*4
(Se equipado) (P.252)
Indicador do controlo da velo-
cidade de cruzeiro “SET”*4
(Se equipado) (
P. 2 5 2)
*5
Indicador LTA*4
(Se equipado) (P.232, 248)
Indicadores BSM dos
espelhos retrovisores
exteriores
*2, 6 (Se equipado)
(P.271, 285)
Indicador BSM OFF
*1, 3
(Se equipado) (P.271)
Indicador OFF do sensor
Toyota de assistência ao
estacionamento
*1, 2, 3
(Se equipado) (P.276)
Indicador RCTA OFF
*1, 2, 3
(Se equipado) (P.286)
Indicador PKSB OFF
*1, 2, 3
(Se equipado) (P.292)
Indicador do limitador de velo-
cidade (Se equipado)
(
P. 2 6 4)
(A piscar)
Indicador de derrapagem*2
(
P.337)
Indicador VSC OFF*2, 3
(P.337)
Indicador do sistema de chave
inteligente para entrada e
arranque
*4 (P. 1 9 1)
Indicador “READY”*1 (P.191)
Indicador do modo de
condução EV*1 (P.195)
Indicador do travão de esta-
cionamento (P.200)
Indicador do travão estacio-
nário temporário em
“standby”
*1, 2 (P.203)
Indicador do travão estacio-
nário temporário acionado
*2
(P.203)
Indicador EV
*1 (P.76)
Indicador de temperatura exte-
rior baixa
*4, 7 (P. 9 5, 100)
Indicador de segurança
(P.84, 86)
Indicador “PASSENGER
AIR BAG”
*2, 8 (P. 4 7)
Indicador do modo de
condução Eco*4 (P.335)
Indicador do modo Power
*4
(P.335)
Indicador do modo Trail
*4
(Se equipado) (P.336)
Indicador do modo Snow
*4
(Se equipado) (P.332)
(Aceso ou a
piscar)
Indicador do sistema de
controlo de assistência em
descidas
*1, 2 (Se equipado)
(P.332)

942-1. Agrupamento de instrumentos
for desativado.
*4: Esta luz acende no mostrador de
informações múltiplas.
*5: Dependendo das condições de fun-
cionamento do sistema, a cor e
estado do indicador (permanente-
mente aceso/a piscar) alteram.
*6: Esta luz acende nos espelhos retro-
visores exteriores.
*7:Quando a temperatura exterior for
igual ou inferior a 3ºC, este indicador
pisca durante, cerca de, 10 segundos
e depois fica permanentemente aceso
.
*8: Esta luz acende no painel central.

95
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
Localização dos indicadores e medidores
As unidades utilizadas podem diferir dependendo do país de destino do veículo.
Indicador do sistema híbrido (P.96)
Apresenta a potência do sistema híbrido ou o nível de regeneração.
Mostrador de informações múltiplas
Apresenta ao condutor várias informações sobre o veículo. (P.106)
Apresenta mensagens de aviso caso ocorra uma avaria. (P.449)
Relógio (P. 9 8 )
Velocímetro
Apresenta a velocidade do veículo.
Indicador da temperatura do líquido de refrigeração do motor
Apresenta a temperatura do líquido de refrigeração do motor.
Indicador de combustível
Apresenta o nível de combustível. Nas situações que se seguem, o nível apresen-
tado pode não estar correto:
• Quando reabastecer com pouco combustível (5L ou menos)
Indicadores e medidores (mostrador de 4,2”)
Os medidores apresentam várias informações relacionadas com a
condução.
Mostrador dos medidores

962-1. Agrupamento de instrumentos
• Quando parar numa subida ou noutro tipo de declive
• Num declive ou numa curva
Mostrador do conta-rotações (P.97)
Temperatura exterior
Apresenta a temperatura exterior dentro de um âmbito de -40ºC a 60ºC.
Tecla de alteração do mostrador (P.97)
Indicador da posição engrenamento (P.197)
Rotações do motor
No caso dos veículos elétricos híbridos,
as rotações do motor são controladas
com precisão para ajudar a reduzir o
consumo de combustível e as emissões
de gases de escape, etc.
Por vezes as rotações do motor indica-
das podem diferir mesmo que o estado
do veículo e as condições de condução
sejam iguais.
Indicador do sistema híbrido
Área de carga
Apresenta o estado de regeneração
*.
A energia regenerada será utilizada
para carregar a bateria do sistema
híbrido (bateria de tração).
Área Eco Híbrido
Indica que o motor a gasolina não está a ser utilizado com muita frequência.
O motor a gasolina para e entra auto-
maticamente em funcionamento
mediante determinadas condições.
Área Eco
Indica que o veículo está a circular de
uma forma "amiga do ambiente".
Se mantiver o indicador dentro da área
Eco, terá uma condução mais "amiga do
ambiente".
Área Power
Indica que está a comprometer a condu-
ção "amiga do ambiente" (durante ace-
leração intensa, etc.)
*: Quando utilizado neste manual, o
termo "regeneração" refere-se à con-
versão da energia criada pelo movi-
mento do veículo em energia elétrica.
Nas situações que se seguem, o indica-
dor do sistema híbrido não funciona.
Indicador do sistema híbrido não está
aceso.
A alavanca das velocidades está nou-
tra posição que não D nem B.
Mostrador da temperatura exterior
Nas situações que se seguem a tem-
peratura exterior apresentada pode
não ser a correta ou o mostrador pode
demorar mais tempo do que o normal
a atualizar:
• Quando o veículo estiver parado ou a
circular a uma velocidade baixa
(inferior a 25 km/h)

97
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
• Quando a temperatura exterior mudar
rapidamente (à entrada/saída de uma
garagem, túnel, etc.)
Mostrador do indicador de
combustível e da autonomia
O mostrador do indicador de combustí-
vel e da autonomia estão interligados.
Se o mostrador do indicador de com-
bustível e da autonomia não atualiza-
rem depois de abastecer apenas com
uma pequena quantidade de combustí-
vel, estes podem ser atualizados da
seguinte forma:
1Pare o veículo numa superfície
plana.
Espere até que o combustível no depó-
sito de combustível estabilize.
2Pressione o botão de alteração do
mostrador para o conta-rotações.
3Desligue o interruptor Power.
4Enquanto pressiona o botão de alte-
ração de visualização e o mantém
pressionado, coloque o interruptor
Power em ON.
5Continue a pressionar o botão de
alteração do mostrador durante
aproximadamente 5 segundos.
Solte o botão quando o conta-rotações
começar a piscar.
A atualização estará completa quando o
conta-rotações piscar durante aproxi-
madamente 5 segundos e, em seguida,
voltar ao mostrador normal.
Mostrador de cristais líquidos
P.106
Configurações
Os indicadores e medidores podem ser
configurados em no mostrador de
informações múltiplas. (P.498)Alterar o mostrador
Pressione a tecla de alteração do
mostrador até visualizar o item pre-
tendido.
AV I S O
O mostrador de informações a
baixas temperaturas
Aguarde um pouco até que o interior
do veículo aqueça antes de utilizar o
mostrador de cristais líquidos. Com
temperaturas extremamente baixas,
o monitor poderá responder lenta-
mente e as alterações podem ser
mais demoradas.
Por exemplo, existe um desfasa-
mento entre o engrenamento de uma
velocidade e o momento em que este
é apresentado no mostrador. Este
desfasamento poderá levar o condu-
tor a engrenar novamente uma velo-
cidade mais baixa, causando uma
rápida e excessiva travagem com o
motor. Consequentemente poderá
ocorrer um acidente, resultando em
morte ou ferimentos.
ATENÇÃO
Para evitar danos no motor e
respetivos componentes
Se o indicador da temperatura do
líquido de refrigeração do motor esti-
ver na zona vermelha (H), o motor
pode estar a sobreaquecer. Neste
caso, pare imediatamente o veículo
num local seguro e verifique o motor
depois deste arrefecer completa-
mente. (P.481)
Mostrador do conta-rotações

982-1. Agrupamento de instrumentos
Itens no mostrador
Conta-quilómetros
Apresenta a distância total que o veí-
culo percorreu.
Medidor de distâncias A/medidor
de distâncias B
Apresenta a distância que o veículo
percorreu desde que o medidor foi
redefinido. Os medidores de distâncias
“A” e “B” podem ser utilizados para
registar e visualizar distâncias diferen-
tes de forma independente.
Para redefinir, visualize o medidor de
distâncias pretendido e pressione e
mantenha pressionada a tecla de alte-
ração do mostrador.
Distância até à próxima
mudança de óleo do motor
Apresenta a distância que o veículo
pode percorrer até à próxima mudança
de óleo.
A distância até à próxima mudança de
óleo também será exibida nas seguin-
tes situações:
• Quando colocar o interruptor Power
em ON.
• Quando aparecer uma mensagem de
aviso a indicar que deve ou que tem
de fazer a manutenção do óleo mais
cedo
• Redefinir: P.391
Ajustar os minutos para “00”
1Pressione ou para sele-
cionar no mostrador de
informações múltiplas.
2Pressione ou para sele-
cionar .Pressione para configurar o
relógio para a hora mais próxima.
Por ex.
1:00 a 1:29  1:00
1:30 a 1:59  2:00
Alterar o relógio
1Pressione ou para sele-
cionar no mostrador de
informações múltiplas.
2Pressione ou para sele-
cionar .
3Pressione e mantenha pressio-
nado .
4Pressione ou para sele-
cionar o item que pretende alterar.
5Pressione ou para alte-
rar a configuração.
É possível alterar o seguinte:
Formato 12-horas/24-horas
Horas
Minutos
Pode ajustar o relógio no ecrã do
sistema multimédia.

Mostrador de informações múltiplas
Ecrã do sistema multimédia
Para mais detalhes, consulte o
“Manual do Proprietário do sistema
de navegação e multimédia”.
Ajustar o relógio (veículos
sem ecrã de 7/8" do sistema
multimédia)
Ajustar o relógio (veículos
com ecrã de 7/8" do sistema
multimédia)
