TOYOTA YARIS CROSS 2023 Manual del propietario (in Spanish)

179
4
Owners Manual_Europe_M52N78_es
4-1. Antes de conducir
Conducción
4-1.Antes de cond ucir
■Arranque del sistema híbrido
 P.193, 195
■Conducción
1 Mientras pisa el pedal del freno,
coloque la palanca de cambios en
la posición D. ( P.202)
2 Si el freno de estacionamiento está
en modo manual, libere el freno de
estacionamiento. ( P.205)
Si el freno de estacionamiento está en modo automático, se libera automáticamente al poner la palanca de cambios en una posi-
ción distinta de P. ( P.207)
3Suelte gradualmente el pedal del
freno y pise suavemente el pedal
del acelerador para acelerar el vehí-
culo.
■Parada
1 Con la palanca de cambios en la
posición D, pise el pedal del freno.
2 Si es necesario, aplique el freno de
estacionamiento.
Si el vehículo va a estar parado durante un
período de tiempo prolongado, coloque la palanca de cambios en la posición P. ( P.202)
■Estacionamiento del vehículo
1 Con la palanca de cambios en la
posición D, pise el pedal del freno
para detener el vehículo completa-
mente.
2 Aplique el freno de estacionamiento
( P.205) y cambie la palanca de
cambios a la posición P. ( P.202)
Compruebe que el indicador del freno de estacionamiento esté iluminado.
3 Apague el interruptor de alimenta-
ción para detener el sistema
híbrido.
4 Suelte el pedal del freno lenta-
mente.
5 Cierre la puerta con llave, asegu-
rándose de que se la lleva con
usted.
Si aparca en una pendiente, bloquee las ruedas según sea necesario.
■Arranque en pendiente ascen-
dente
1 Mientras pisa el pedal del freno,
coloque la palanca de cambios en
la posición D.
2 Tire del interruptor del freno de
estacionamiento para activar el
freno de estacionamiento manual-
mente. ( P.205)
3 Suelte el pedal del freno y pise sua-
vemente el pedal del acelerador
para acelerar el vehículo.
4 Presione el interruptor del freno de
estacionamiento para liberar el
freno de estacionamiento manual-
mente. ( P.205)
Función de liberación automática del freno de estacionamiento. ( P.207)
Conducción del vehículo
Para garantizar la seguridad en la
conducción se deberán seguir los
procedimientos que se detallan a
continuación:
Procedimiento de conducción

180
Owners Manual_Europe_M52N78_es
4-1. Antes de conducir
■Para una conducción eficiente en térmi- nos de consumo de combustible
Recuerde que los vehículos híbridos eléctri- cos son similares a los vehículos convencio-
nales y, por tanto, es necesario evitar ciertas actividades, como las aceleraciones bruscas. ( P.342)
■Conducción con lluvia
●Conduzca con precaución cuando esté llo- viendo, ya que la visibilidad disminuye, las
ventanillas se pueden empañar y la super- ficie de la calzada estará resbaladiza.
●Conduzca con precaución cuando empiece a llover, porque la superficie de la calzada estará especialmente resbaladiza.
●Evite las altas velocidades al conducir por autopista cuando esté lloviendo, ya que
puede que exista una capa de agua entre los neumáticos y la superficie de la cal-zada que impida el funcionamiento
correcto de la dirección y los frenos.
■Limitación de potencia del sistema híbrido (sistema de priorización del freno)
●Si pisa los pedales del acelerador y del freno al mismo tiempo, es posible que se
limite la potencia del sistema híbrido.
●Aparece un mensaje de advertencia en el
visualizador de información múltiple cuando el sistema está en marcha.
■Orientación de aceleración ECO ( P.110, 117)
Es más fácil lograr una conducción ecológica
si se mantiene dentro de la zona de acelera- ción ecológica. De esta forma, además, le resultará más sencillo obtener una buena
puntuación ecológica.
●Al arrancar:
Pise poco a poco el pedal del acelerador
para mantenerse dentro de la zona de acele-
ración ecológica y acelere hasta la velocidad
deseada. Si evita las aceleraciones excesi-
vas, obtendrá una buena puntuación en la
categoría de arranque ecológico.
●Durante la conducción:
Después de acelerar hasta la velocidad
deseada, suelte el pedal del acelerador y
conduzca a una velocidad estable sin salirse
de la zona de aceleración ecológica. Si se
mantiene dentro de la zona de aceleración
ecológica, obtendrá una buena puntuación
en la categoría de velocidad de crucero eco-
lógica.
●Al detener el vehículo:
Para obtener una buena puntuación en la
categoría de parada ecológica, empiece a
soltar el pedal del acelerador bastante antes
de empezar a frenar.
■Frenado en su nuevo Toyota
Para aumentar la vida útil del vehículo, se recomienda respetar las siguientes precau-ciones:
●Durante los primeros 300 km (186 millas):
Evite las frenadas repentinas.
●Durante los primeros 800 km (500 millas):
No arrastre un remolque.
●Durante los primeros 1000 km (621 millas): • No conduzca a velocidades muy elevadas.• Evite las aceleraciones bruscas.
• No conduzca a una velocidad constante durante períodos prolongados.
■Utilización del vehículo en un país extranjero
Cumpla las leyes correspondientes para el
registro de vehículos y compruebe la disponi- bilidad del combustible correcto. ( P.494)
ADVERTENCIA
Respete las siguientes precauciones. En caso contrario, se pueden producir lesiones graves o incluso mortales.
■Al arrancar el vehículo
Mantenga siempre el pie en el pedal del freno mientras el vehículo esté detenido con el indicador “READY” iluminado. De
esta forma se evita que el vehículo se mueva.

181
4
Owners Manual_Europe_M52N78_es
4-1. Antes de conducir
Conducción
ADVERTENCIA
■Durante la conducción del vehículo
●Para evitar pisar el pedal incorrecto, no
conduzca si no conoce la ubicación exacta de los pedales del freno y del acelerador.
• Si pisa el pedal del acelerador de forma accidental en lugar del pedal del freno, se producirá una acel eración brusca
que puede provocar un accidente.
• Al dar marcha atrás, puede que la posi- ción del cuerpo varíe, lo que dificultará
el accionamiento de los pedales. Ase- gúrese de accionar los pedales correc-tamente.
• Asegúrese de mantener una postura correcta para la conducción, incluso aunque sólo vaya a mover el vehículo
unos metros. Así pisará el pedal del freno y el pedal del acelerador correcta-mente.
• Pise el pedal del freno con el pie dere- cho. Si pisa el pedal del freno con el pie izquierdo, es posible que aumente el
tiempo de respuesta en caso de emer- gencia, lo que puede provocar un acci-
dente.
●El conductor deberá prestar mucha atención a los peatones cuando el vehí-
culo esté solo impulsado por el motor eléctrico (motor de tracción). Dado que el motor no produce ruido, es posible
que los peatones no sepan valorar el movimiento del vehículo.
●No conduzca el vehículo sobre materia-
les inflamables ni se detenga cerca de este tipo de materiales.El sistema de escape y los gases de
escape pueden estar muy calientes. Estos componentes calientes podrían originar un incendio en caso de que
haya material inflamable en las inme- diaciones.
●No apague el sistema híbrido durante la conducción normal. Apagar el sistema
híbrido mientras se está conduciendo no provoca la pérdida del control de la dirección o del frenado, pero sí de la
servoasistencia para la dirección. Eso hará más difícil girar con suavidad, de modo que se recomienda hacerse a un
lado y parar el vehículo tan pronto como sea posible hacerlo de forma segura.En caso de emergencia, por ejemplo, si
le resulta imposible detener el vehículo con normalidad: P.433
●Utilice el freno del motor (posición B del
cambio) para mantener una velocidad segura mientras baja por una pen-diente.
Si utiliza los frenos continuamente, podrían calentarse en exceso y perder efectividad. ( P.202)
●Durante la conducción, no ajuste las posiciones del volante, del asiento ni de los espejos retrovisores interiores o
exteriores. Si lo hace, podría perder el control del vehículo.
●Asegúrese siempre de que ningún pasajero saque al exterior los brazos, la cabeza u otras partes del cuerpo.
●Modelos de cuatro ruedas motrices: No conduzca el vehículo por vías no asfal-tadas.
Este no es un vehículo de 4 ruedas motrices diseñado para circular campo a través. Proceda con el debido cuidado
si es inevitable conducir por vías no asfaltadas.
●Modelos de cuatro ruedas motrices: No
cruce ríos ni atraviese otras masas de agua. Esto podría ocasionar un cortocircuito
en los componentes eléctricos/electró- nicos del vehículo, daños en el sistema híbrido u otros daños graves en el vehí-
culo.

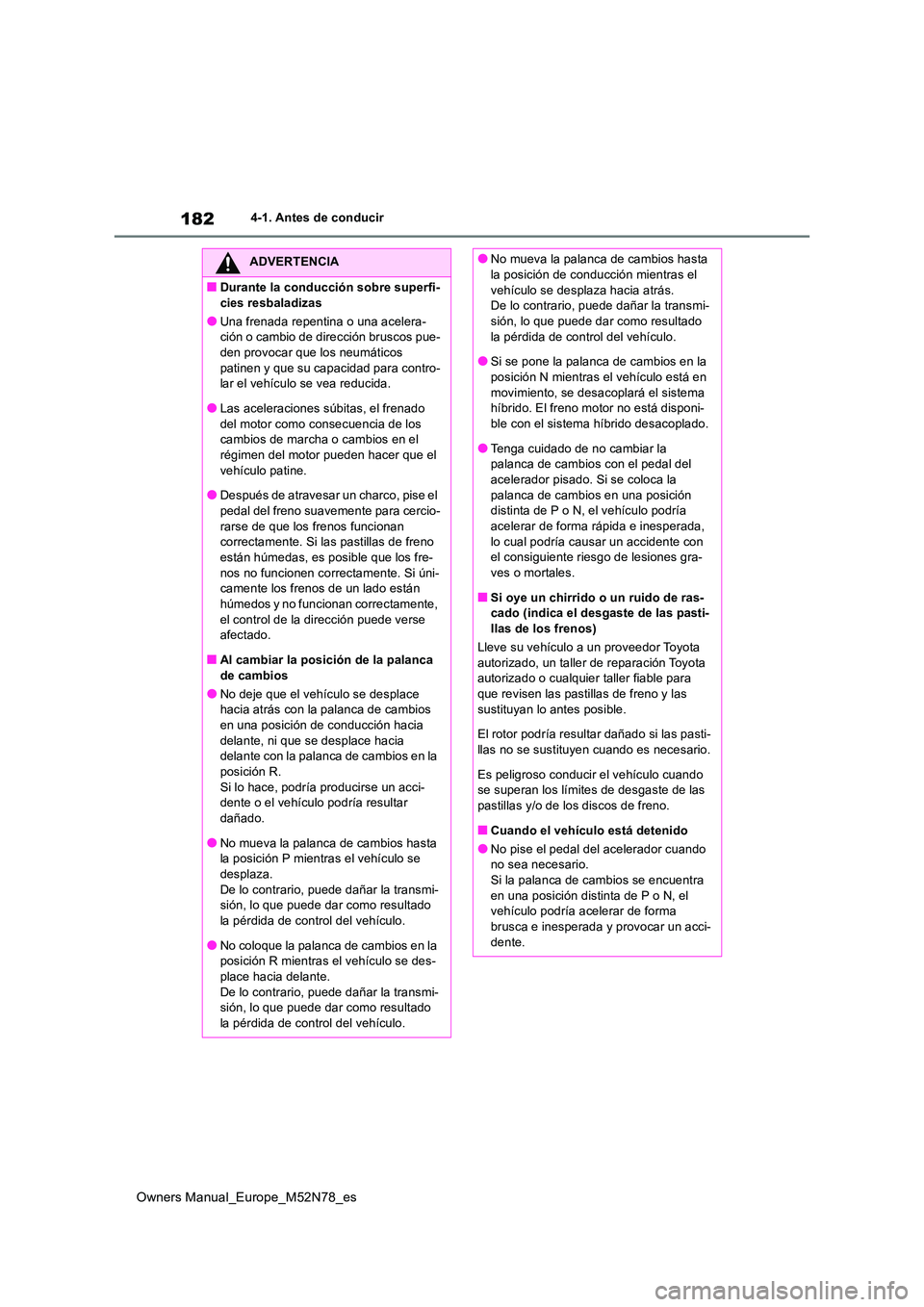

182
Owners Manual_Europe_M52N78_es
4-1. Antes de conducir
ADVERTENCIA
■Durante la conducción sobre superfi-
cies resbaladizas
●Una frenada repentina o una acelera- ción o cambio de dirección bruscos pue-den provocar que los neumáticos
patinen y que su capacidad para contro- lar el vehículo se vea reducida.
●Las aceleraciones súbitas, el frenado
del motor como consecuencia de los cambios de marcha o cambios en el régimen del motor pueden hacer que el
vehículo patine.
●Después de atravesar un charco, pise el pedal del freno suavemente para cercio-
rarse de que los frenos funcionan correctamente. Si las pastillas de freno están húmedas, es posible que los fre-
nos no funcionen correctamente. Si úni- camente los frenos de un lado están húmedos y no funcionan correctamente,
el control de la dirección puede verse afectado.
■Al cambiar la posición de la palanca
de cambios
●No deje que el vehículo se desplace hacia atrás con la palanca de cambios
en una posición de conducción hacia delante, ni que se desplace hacia delante con la palanca de cambios en la
posición R. Si lo hace, podría producirse un acci-dente o el vehículo podría resultar
dañado.
●No mueva la palanca de cambios hasta la posición P mientras el vehículo se
desplaza. De lo contrario, puede dañar la transmi-sión, lo que puede dar como resultado
la pérdida de control del vehículo.
●No coloque la palanca de cambios en la posición R mientras el vehículo se des-
place hacia delante. De lo contrario, puede dañar la transmi-sión, lo que puede dar como resultado
la pérdida de control del vehículo.
●No mueva la palanca de cambios hasta la posición de conducción mientras el
vehículo se desplaza hacia atrás. De lo contrario, puede dañar la transmi-sión, lo que puede dar como resultado
la pérdida de control del vehículo.
●Si se pone la palanca de cambios en la posición N mientras el vehículo está en
movimiento, se desacoplará el sistema híbrido. El freno motor no está disponi-ble con el sistema híbrido desacoplado.
●Tenga cuidado de no cambiar la palanca de cambios con el pedal del acelerador pisado. Si se coloca la
palanca de cambios en una posición distinta de P o N, el vehículo podría acelerar de forma rápida e inesperada,
lo cual podría causar un accidente con el consiguiente riesgo de lesiones gra-ves o mortales.
■Si oye un chirrido o un ruido de ras-cado (indica el desgaste de las pasti-llas de los frenos)
Lleve su vehículo a un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable para que revisen las pastillas de freno y las
sustituyan lo antes posible.
El rotor podría resultar dañado si las pasti- llas no se sustituyen cuando es necesario.
Es peligroso conducir el vehículo cuando se superan los límites de desgaste de las pastillas y/o de los discos de freno.
■Cuando el vehículo está detenido
●No pise el pedal del acelerador cuando no sea necesario.Si la palanca de cambios se encuentra
en una posición distinta de P o N, el vehículo podría acelerar de forma brusca e inesperada y provocar un acci-
dente.

183
4
Owners Manual_Europe_M52N78_es
4-1. Antes de conducir
Conducción
ADVERTENCIA
●Para evitar que el vehículo pueda salir
rodando y provocar un accidente, pise siempre el pedal del freno mientras el vehículo esté detenido con el indicador
“READY” iluminado, y aplique el freno de estacionamiento cuando sea nece-sario.
●Si el vehículo se encuentra parado en una pendiente, para evitar accidentes causados por un desplazamiento hacia
delante o hacia atrás del mismo, pise siempre el pedal del freno y accione el freno de estacionamiento firmemente
cuando sea necesario.
●Evite acelerar el motor. Revolucionar el motor a gran velocidad
mientras el vehículo está parado podría dar lugar a un recalentamiento del sis-tema de escape, el cual a su vez podría
ocasionar un incendio si hay material combustible en las inmediaciones.
■Cuando el vehículo esté estacionado
●Cuando el vehículo esté estacionado al
sol, no deje en él cristales, encendedo- res de cigarrillos, pulverizadores ni latas de bebidas.
En caso contrario, podría darse una de las siguientes situaciones:
• Es posible que se produzca una fuga de gas del encendedor de cigarrillos o del pulverizador, con el consiguiente riesgo
de incendio.
• Es posible que las lentes y el material plástico de las gafas se deformen o
agrieten debido a la temperatura del interior del vehículo.
• Es posible que las latas de bebidas se
agrieten, con lo que el contenido podría derramarse en el interior del vehículo. También puede producirse un cortocir-
cuito en los componentes eléctricos del vehículo.
●No deje el encendedor de cigarrillos en el vehículo. Si coloca el encendedor de
cigarrillos en un lugar como la guantera o en el suelo, puede que se encienda accidentalmente al cargar el equipaje o
al ajustar el asiento, con el consiguiente riesgo de incendio.
●No coloque discos adhesivos en el
parabrisas o las ventanillas. No coloque recipientes, como por ejemplo ambien-tadores, en el tablero de instrumentos o
en el salpicadero. Los discos adhesivos o los contenedores pueden actuar como lentes y ocasionar un incendio en el
vehículo.
●No deje ninguna puerta ni ventanilla abierta si el cristal curvado está reves-
tido de una película metálica, por ejem- plo, de color plateado. La luz del sol que se refleja puede hacer que el cristal
actúe como una lente y ocasionar un incendio.
●Accione siempre el freno de estaciona-
miento, coloque la palanca de cambios en la posición P, pare el sistema híbrido y bloquee el vehículo.
No deje el vehículo sin vigilancia mien- tras el sistema híbrido esté encendido.Si el vehículo está aparcado con la
palanca de cambios en P, aunque sin el freno de estacionamiento accionado, el vehículo puede empezar a moverse, lo
que puede dar lugar a un accidente.
●No toque los tubos de escape mientras el indicador “READY” esté iluminado o
inmediatamente después de apagar el sistema híbrido.En caso contrario, podría sufrir quema-
duras.

184
Owners Manual_Europe_M52N78_es
4-1. Antes de conducir
ADVERTENCIA
■Cuando descanse en el vehículo
Apague siempre el sistema híbrido. En
caso contrario, si mueve accidentalmente la palanca de cambios o pisa el pedal del acelerador, podría provocar un accidente
o un incendio debido al sobrecalenta- miento del sistema híbrido. Asimismo, si el vehículo está estacionado en una zona
mal ventilada, los gases de escape podrían acumularse y entrar en el vehí-culo, con el consiguiente peligro de
muerte o riesgo grave para la salud.
■Al frenar
●Si los frenos están húmedos, conduzca con mayor precaución.
La distancia de frenado aumenta cuando los frenos están húmedos, por lo que es posible que un lado del vehí-
culo frene de forma distinta al otro. Del mismo modo, el freno de estaciona-miento podría no retener el vehículo con
firmeza.
●Si el sistema de frenos con control elec- trónico no funciona, no siga a otros
vehículos a corta distancia y evite las pendientes y las curvas cerradas en las
que se requiera frenar. En este caso, podrá frenar, pero será necesario que pise el pedal del freno
con más firmeza de lo habitual. Ade- más, aumentará la distancia de frenado. Repare los frenos inmediatamente.
●El sistema de frenos se compone de 2 o más sistemas hidráulicos independien-tes; si uno de ellos falla, los otros segui-
rán funcionando. En este caso, habrá que pisar el pedal del freno con más fuerza que de costumbre y la distancia
de frenado aumentará. Repare los fre- nos inmediatamente.
■Si el vehículo se queda atascado (modelos de cuatro ruedas motrices)
No gire las ruedas de forma excesiva
cuando uno de los neumáticos esté en el aire, o cuando el vehículo esté atascado en la arena o el barro, etc. Esto podría
dañar los componentes de la transmisión o propulsar el vehículo hacia adelante o hacia atrás y provocar un accidente.
AV I S O
■Durante la conducción del vehículo
●No pise los pedales del acelerador y del
freno al mismo tiempo durante la con- ducción, ya que el rendimiento del sis-tema híbrido podría verse limitado.
●No utilice el pedal del acelerador ni pise los pedales del acelerador y del freno al mismo tiempo para retener el vehículo
en una pendiente.
■Al estacionar el vehículo
Aplique siempre el freno de estaciona- miento y coloque la palanca de cambios
en la posición P. De lo contrario, el vehí- culo podría desplazarse o acelerar repen-tinamente si pisa el pedal del acelerador
de forma accidental.
■Prevención de daños en los compo-
nentes del vehículo
●No gire el volante por completo en cual- quier dirección ni lo mantenga en esa posición durante un periodo de tiempo
prolongado. En caso contrario, se podría dañar el motor de la servodirección.
●Cuando haya baches en la carretera, conduzca con la mayor lentitud posible para evitar que se dañen las ruedas, la
parte inferior del vehículo, etc.
■Si se pincha el neumático mientras conduce
Si el neumático está pinchado o dañado,
se pueden producir las siguientes situacio- nes. Sujete firmemente el volante y pise poco a poco el pedal del freno para reducir
la velocidad del vehículo.

185
4
Owners Manual_Europe_M52N78_es
4-1. Antes de conducir
Conducción
Si se realiza una operación poco habi-
tual con el pedal del acelerador pisado,
puede que se reduzca la potencia del
motor.
 Si la palanca de cambios se cambia
a R*.
 Cuando se cambia la palanca de
cambios de P o R a una posición del
cambio de conducción hacia delante
como D*.
Si el sistema se activa, aparece un
mensaje en el visualizador de informa-
ción múltiple. Lea el mensaje y siga las
instrucciones.
*: Dependiendo de la situación, es posible
que no pueda cambiar la posición de la
palanca de cambios.
■Control de arranque (DSC)
Cuando el TRC está desactivado ( P.336), tampoco funciona el control de limitación de
arranques bruscos. Si su vehículo no puede liberarse del barro o la nieve virgen debido a que está funcionando el control de limitación
de arranques bruscos, desactive el TRC ( P.336) para que el vehículo pueda libe- rarse de ellos.
Asimismo, el control de limitación de arran-
ques bruscos no funcionará en las siguientes condiciones:
●Si el modo Trail está activado
AV I S O
●Puede resultar difícil controlar el vehí-
culo.
●El vehículo emitirá ruidos y vibraciones anómalos.
●El vehículo se inclinará de forma anó-mala.
Información sobre qué hacer en caso de
pinchazo ( P.454, 466)
■Al conducir por vías anegadas
No circule por una vía que esté inundada después de lluvias intensas, etc. En caso
contrario, podrían producirse los siguien- tes daños graves en su vehículo:
●Calado del motor
●Cortocircuitos en los componentes eléc-tricos
●Problemas en el motor debido al con-
tacto con el agua
Si conduce por vías anegadas y el vehí- culo se inunda o se queda atascado en
barro o arena, no olvide llevar su vehículo a revisar a un proveedor Toyota autori-
zado, un taller de reparación Toyota autori- zado o cualquier taller fiable para que realicen las siguientes comprobaciones:
●Funcionamiento de los frenos
●Cambios en la cantidad y calidad del aceite y el líquido utilizados para el
motor, la transmisión híbrida, el diferen- cial, etc.
●Estado del lubricante de los cojinetes y
de las juntas de la suspensión (donde sea posible) y funcionamiento de todas las juntas, cojinetes, etc.
Control de limitac ión de arran-
ques bruscos (control de
arranque [DSC])

186
Owners Manual_Europe_M52N78_es
4-1. Antes de conducir
Carga y equipaje
Tenga en cuenta la siguiente infor-
mación sobre precauciones de
almacenamiento, capacidad de
carga y carga:
ADVERTENCIA
■Objetos que no se deben transportar en el compartimento del portaequipa-jes
Si carga los objetos e specificados a conti-
nuación en el maletero, puede provocar un incendio:
●Receptáculos que contengan gasolina
●Latas tipo aerosol
■Precauciones de almacenamiento
Respete las siguientes precauciones. De lo contrario, podría entorpecerse el
accionamiento correcto de los pedales, tapar la visión del conductor o causar que algún objeto golpee al conductor o a los
pasajeros y ocasionar un accidente.
●Guarde la carga y el equipaje en el compartimento del portaequipajes siem-
pre que sea posible.
●No amontone en el maletero carga y equipaje que superen la altura de los
respaldos.
●Al abatir los asientos traseros, los artí- culos largos no se deben colocar direc-
tamente detrás de los asientos delanteros.
●No coloque carga ni equipaje en los
siguientes lugares.
• A los pies del conductor
• En los asientos traseros o del pasajero
delantero (al apilar objetos)
• En la bandeja del portaequipajes
• En el tablero de instrumentos
• En el salpicadero
●Asegure todos los objetos en el compar- timiento del ocupante.
●Nunca deje que nadie viaje en el com-partimento portaequipajes. No está diseñado para pasajeros . Los pasajeros
deben sentarse en los asientos con los cinturones de seguridad correctamente abrochados.
■Carga y distribución
●No sobrecargue su vehículo.
●Distribuya la carga de manera uniforme.Una carga inadecuada puede provocar
el deterioro de la dirección y el control de los frenos, con el consiguiente riesgo de lesiones graves o mortales.
■En caso de colocar carga sobre el portaequipajes del techo (si está dis-ponible)
Respete las siguientes precauciones:
●Coloque la carga de forma que su peso
se distribuya de forma uniforme entre el eje trasero y el delantero.
●Si carga objetos anchos o largos, nunca
supere la anchura o la longitud media. ( P.492)
●Antes de conducir, asegúrese de que la
carga se ha fijado firmemente en el por- taequipajes del techo.
●Si carga objetos en el portaequipajes
del techo, el centro de gravedad del vehículo tendrá una posición más ele-vada. Evite altas velocidades, arran-
ques precipitados, giros repentinos, frenados bruscos o manejos rudos. De lo contrario, podría perder el control del
vehículo o hacer que este vuelque o provocar lesiones graves o incluso la muerte.
●Si hace un viaje largo por carreteras en mal estado a alta velocidad, pare el vehículo a menudo para comprobar que
la carga sigue en su sitio.
●No supere los 60 kg (132,3 lb.) de carga en el portaequipajes del techo.

187
4
Owners Manual_Europe_M52N78_es
4-1. Antes de conducir
Conducción
Antes de remolcar compruebe la capa-
cidad de remolque permitida, el GVM
(Peso bruto del vehículo), la MPAC
(Capacidad máxima permitida por eje)
y la carga permitida de la barra de trac-
ción. ( P.492)
Toyota recomienda utilizar el
soporte/enganche de Toyota con el
vehículo. También se pueden utilizar
otros productos adecuados y de cali-
dad comparable.
En vehículos donde el dispositivo de
remolcado bloquee alguna de las luces
o la matrícula, debe tenerse en cuenta
lo siguiente:
 No utilice dispositivos de remolcado
que no puedan retirarse o volver a
colocarse fácilmente.
 Los dispositivos de remolcado
deben retirarse o volver a colocarse
cuando no se estén utilizando.
■Peso total del remolque y carga
permitida de la barra de tracción
Peso total del remolque
El peso del propio remolque más su carga
deben estar dentro de la capacidad máxima
de remolque. Superar este peso es peli-
groso. ( P.492)
Arrastre de un remolque
Su vehículo está diseñado princi-
palmente para el transporte de
pasajeros. Arrastrar un remolque
tendrá efectos negativos sobre la
conducción, el rendimiento, la fre-
nada, la durabilidad y el consumo
de combustible. Su seguridad y
satisfacción dependen del uso
apropiado del equipo correcto y
de hábitos de conducción precavi-
dos. Para su seguridad y la seguri-
dad de los demás, no sobrecargue
un vehículo o remolque.
Para arrastrar un remolque con
seguridad, proceda con mucho
cuidado y conduzca el vehículo de
acuerdo con las características y
las condiciones de funciona-
miento del remolque.
Las garantías de Toyota no cubren
los daños o funcionamientos inco-
rrectos ocasionados por el arras-
tre de un remolque para
propósitos comerciales.
Póngase en contacto con un pro-
veedor Toyota autorizado, un taller
de reparación Toyota autorizado o
cualquier taller fiable para obtener
más información acerca de los
requisitos adicionales como los
equipos de remolcado, etc.
Límites de peso
Soporte/enganche de remolque
Puntos importantes sobre car-
gas del remolque

188
Owners Manual_Europe_M52N78_es
4-1. Antes de conducir
Al arrastrar un remolque, utilice un acopla-
dor de fricción o estabilizador de fricción
(dispositivo de control de balanceo).
Carga permitida de la barra de trac-
ción
Distribuya la carga del remolque de forma
que la carga de la barra de tracción sea
superior a 25 kg (55,1 lb.) o al 4% de la
capacidad de remolque. No permita que la
carga de la barra de tracción supere el peso
indicado. ( P.492)
■Etiqueta informativa (etiqueta del
fabricante)
Peso bruto del vehículo
El peso combinado del conductor, los pasa-
jeros, el equipaje, el enganche del remol-
que, el peso neto total y la carga de la barra
de tracción no debe exceder el peso bruto
del vehículo en más de 100 kg (220,5 lb.).
Superar este peso es peligroso.
Capacidad máxima permitida por
eje trasero
El peso soportado por el eje trasero no debe
ser superior a la capacidad máxima permi-
tida del eje trasero en un 15% o más. Supe-
rar este peso es peligroso. Los valores
correspondientes a la capacidad de remol-
que se han obtenido a partir de pruebas rea-
lizadas al nivel del mar. Tenga en cuenta
que el rendimiento del motor y la capacidad
de remolque se reducirán a altitudes eleva-
das.
1 511 mm (20,1 pul.)
2 513 mm (20,2 pul.)
ADVERTENCIA
■Cuando se supera el límite de peso bruto del vehículo o la capacidad máxima permitida por eje
Si no respeta esta precaución, podría lle-
gar a provocar un accidente y ocasionar lesiones graves o incluso mortales.
●Aumente la presión de inflado recomen-
dada de los neumáticos en 20,0 kPa
(0,2 kgf/cm2 o bar, 3 psi). ( P.499)
●No exceda el límite de velocidad esta-
blecido para arrastrar un remolque en áreas urbanas o 100 km/h (62 mph), cualquiera que sea el inferior.
Posiciones para la instalación
del enganche/soporte de
remolque y la bola de engan-
che
