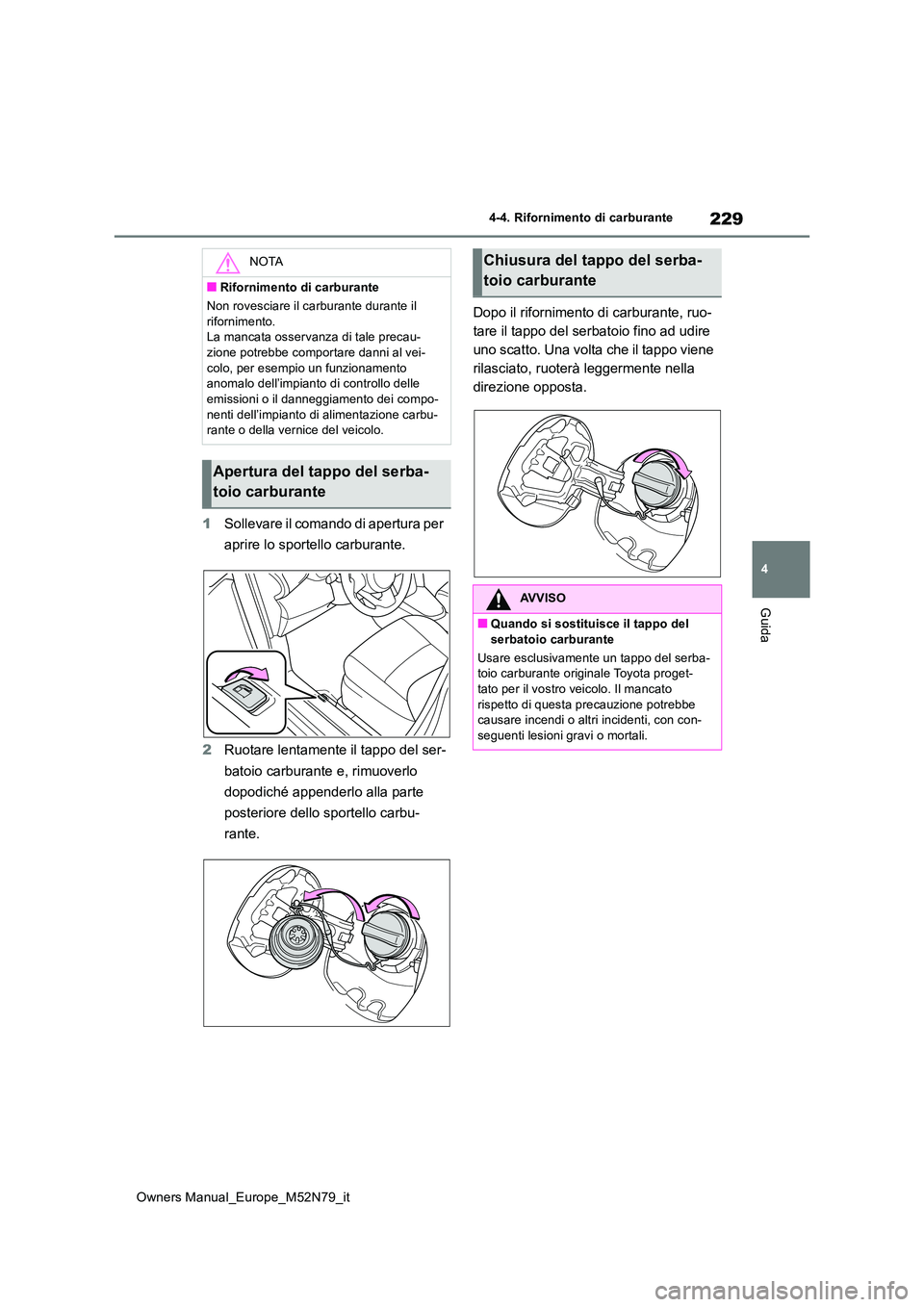

229
4
Owners Manual_Europe_M52N79_it
4-4. Rifornimento di carburante
Guida
1Sollevare il comando di apertura per
aprire lo sportello carburante.
2 Ruotare lentamente il tappo del ser-
batoio carburante e, rimuoverlo
dopodiché appenderlo alla parte
posteriore dello sportello carbu-
rante.
Dopo il rifornimento di carburante, ruo-
tare il tappo del serbatoio fino ad udire
uno scatto. Una volta che il tappo viene
rilasciato, ruoterà leggermente nella
direzione opposta.
NOTA
■Rifornimento di carburante
Non rovesciare il carburante durante il
rifornimento. La mancata osservanza di tale precau-zione potrebbe comportare danni al vei-
colo, per esempio un funzionamento anomalo dell’impianto di controllo delle emissioni o il danneggiamento dei compo-
nenti dell’impianto di alimentazione carbu- rante o della vernice del veicolo.
Apertura del tappo del serba-
toio carburante
Chiusura del tappo del serba-
toio carburante
AVVISO
■Quando si sostituisce il tappo del
serbatoio carburante
Usare esclusivamente un tappo del serba- toio carburante originale Toyota proget-tato per il vostro veicolo. Il mancato
rispetto di questa precauzione potrebbe causare incendi o alt ri incidenti, con con- seguenti lesioni gravi o mortali.

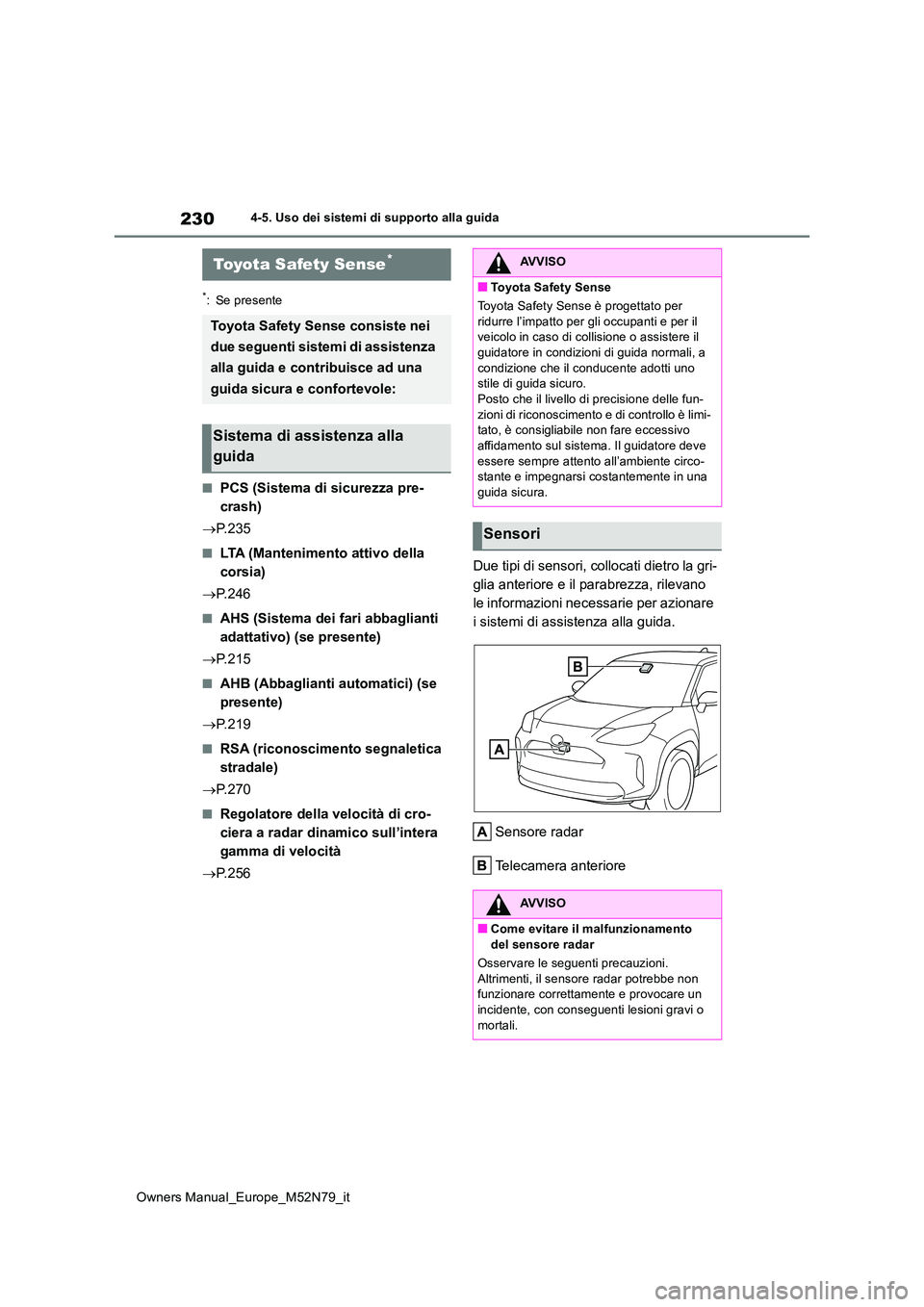

230
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
4-5.Uso dei sis te mi di su pporto alla gu ida
*: Se presente
■PCS (Sistema di sicurezza pre-
crash)
 P. 2 3 5
■LTA (Mantenimento attivo della
corsia)
 P. 2 4 6
■AHS (Sistema dei fari abbaglianti
adattativo) (se presente)
 P. 2 1 5
■AHB (Abbaglianti automatici) (se
presente)
 P. 2 1 9
■RSA (riconoscimento segnaletica
stradale)
 P. 2 7 0
■Regolatore della velocità di cro-
ciera a radar dinamico sull’intera
gamma di velocità
 P. 2 5 6
Due tipi di sensori, collocati dietro la gri-
glia anteriore e il parabrezza, rilevano
le informazioni necessarie per azionare
i sistemi di assistenza alla guida.
Sensore radar
Te l e c a m e r a a n t e r i o r e
Toyota Safety Sense*
Toyota Safety Sense consiste nei
due seguenti sistemi di assistenza
alla guida e contribuisce ad una
guida sicura e confortevole:
Sistema di assistenza alla
guida
AVVISO
■Toyota Safety Sense
Toyota Safety Sense è progettato per
ridurre l’impatto per gli occupanti e per il veicolo in caso di collisione o assistere il guidatore in condizioni di guida normali, a
condizione che il conducente adotti uno stile di guida sicuro.Posto che il livello di precisione delle fun-
zioni di riconoscimento e di controllo è limi- tato, è consigliabile non fare eccessivo affidamento sul sistema. Il guidatore deve
essere sempre attento all’ambiente circo- stante e impegnarsi costantemente in una guida sicura.
Sensori
AVVISO
■Come evitare il malfunzionamento del sensore radar
Osservare le seguenti precauzioni.
Altrimenti, il sensore radar potrebbe non funzionare correttamente e provocare un incidente, con conseguenti lesioni gravi o
mortali.

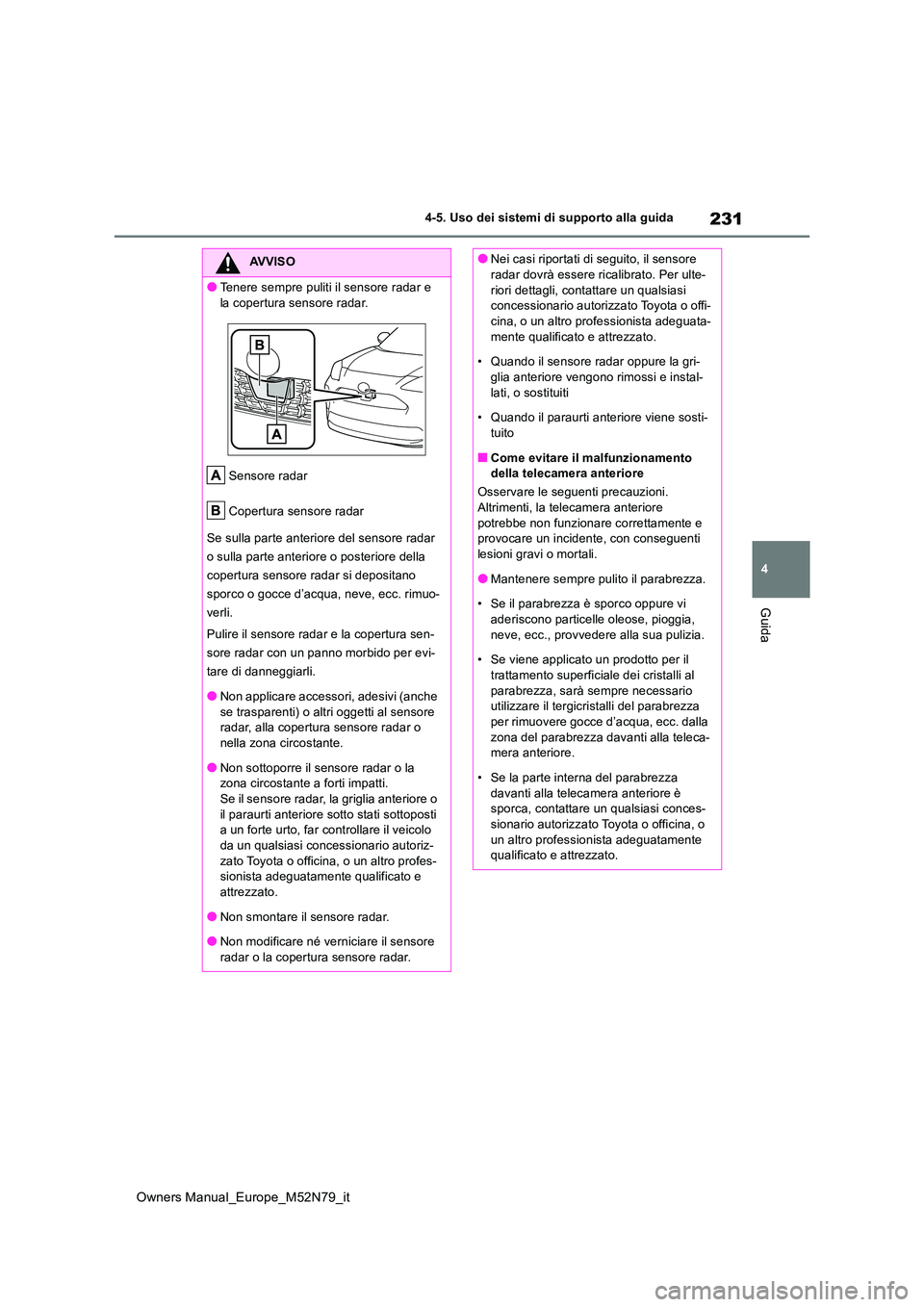

231
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
AVVISO
●Tenere sempre puliti il sensore radar e
la copertura sensore radar.
Sensore radar
Copertura sensore radar
Se sulla parte anteriore del sensore radar
o sulla parte anteriore o posteriore della
copertura sensore radar si depositano
sporco o gocce d’acqua, neve, ecc. rimuo-
verli.
Pulire il sensore radar e la copertura sen-
sore radar con un panno morbido per evi-
tare di danneggiarli.
●Non applicare accessori, adesivi (anche
se trasparenti) o altri oggetti al sensore radar, alla copertura sensore radar o nella zona circostante.
●Non sottoporre il sensore radar o la zona circostante a forti impatti.Se il sensore radar, la griglia anteriore o
il paraurti anteriore sotto stati sottoposti a un forte urto, far controllare il veicolo da un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro profes- sionista adeguatamente qualificato e attrezzato.
●Non smontare il sensore radar.
●Non modificare né verniciare il sensore radar o la copertura sensore radar.
●Nei casi riportati di seguito, il sensore radar dovrà essere ricalibrato. Per ulte-
riori dettagli, contattare un qualsiasi concessionario autorizzato Toyota o offi-cina, o un altro professionista adeguata-
mente qualificato e attrezzato.
• Quando il sensore radar oppure la gri- glia anteriore vengono rimossi e instal-
lati, o sostituiti
• Quando il paraurti anteriore viene sosti- tuito
■Come evitare il malfunzionamento della telecamera anteriore
Osservare le seguenti precauzioni. Altrimenti, la telecamera anteriore
potrebbe non funzionare correttamente e provocare un incidente, con conseguenti lesioni gravi o mortali.
●Mantenere sempre pulito il parabrezza.
• Se il parabrezza è sporco oppure vi aderiscono particelle oleose, pioggia,
neve, ecc., provvedere alla sua pulizia.
• Se viene applicato un prodotto per il trattamento superficiale dei cristalli al
parabrezza, sarà sempre necessario utilizzare il tergicristalli del parabrezza per rimuovere gocce d’acqua, ecc. dalla
zona del parabrezza davanti alla teleca- mera anteriore.
• Se la parte interna del parabrezza
davanti alla telecamera anteriore è sporca, contattare un qualsiasi conces-sionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.

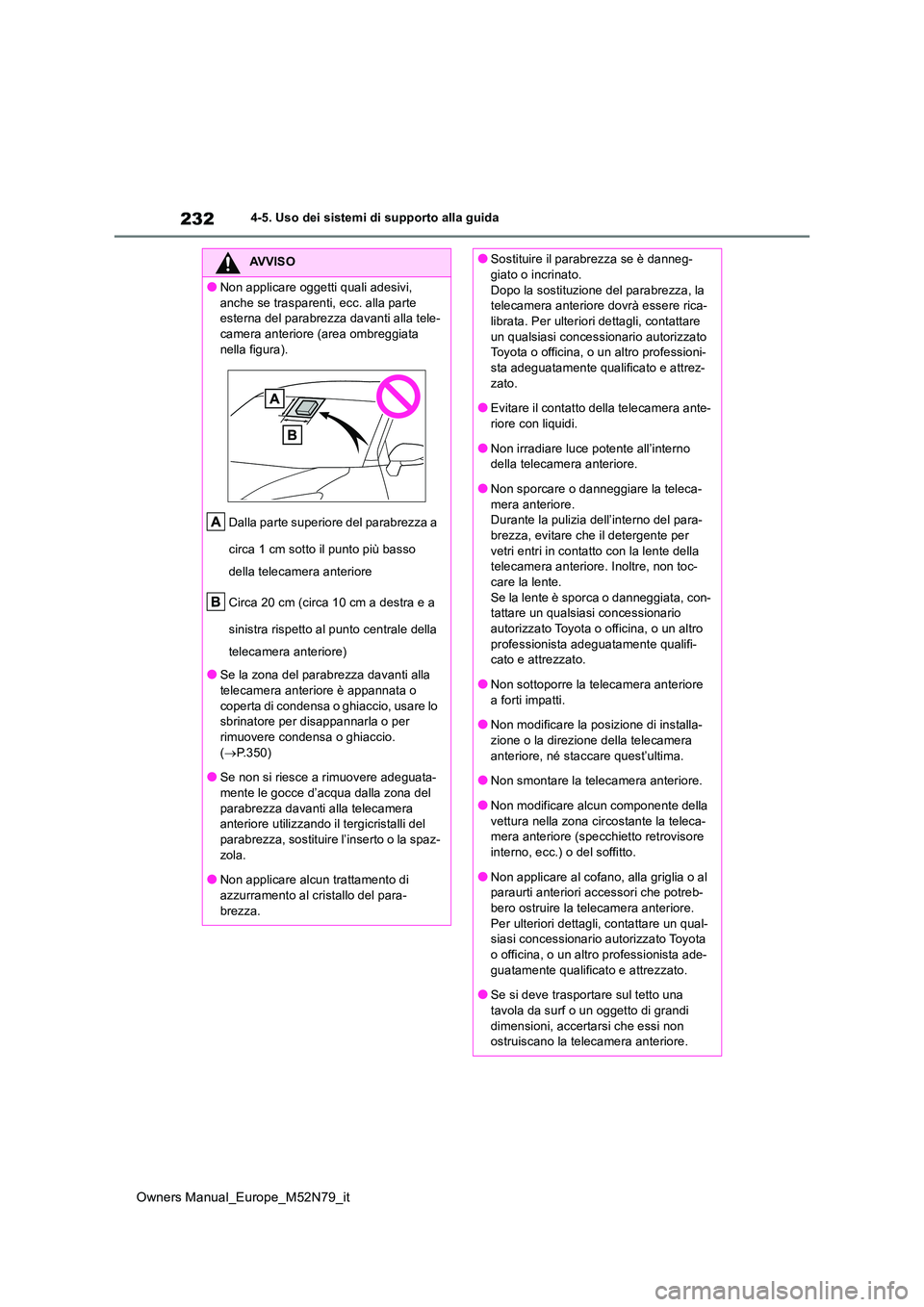

232
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
AVVISO
●Non applicare oggetti quali adesivi,
anche se trasparenti, ecc. alla parte esterna del parabrezza davanti alla tele-camera anteriore (area ombreggiata
nella figura).
Dalla parte superiore del parabrezza a
circa 1 cm sotto il punto più basso
della telecamera anteriore
Circa 20 cm (circa 10 cm a destra e a
sinistra rispetto al punto centrale della
telecamera anteriore)
●Se la zona del parabrezza davanti alla
telecamera anteriore è appannata o coperta di condensa o ghiaccio, usare lo sbrinatore per disappannarla o per
rimuovere condensa o ghiaccio. ( P.350)
●Se non si riesce a rimuovere adeguata-
mente le gocce d’acqua dalla zona del parabrezza davanti alla telecamera anteriore utilizzando il tergicristalli del
parabrezza, sostituire l’inserto o la spaz- zola.
●Non applicare alcun trattamento di
azzurramento al cristallo del para- brezza.
●Sostituire il parabrezza se è danneg-giato o incrinato.
Dopo la sostituzione del parabrezza, la telecamera anteriore dovrà essere rica-librata. Per ulteriori dettagli, contattare
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professioni-sta adeguatamente qualificato e attrez-
zato.
●Evitare il contatto della telecamera ante- riore con liquidi.
●Non irradiare luce potente all’interno della telecamera anteriore.
●Non sporcare o danneggiare la teleca-
mera anteriore. Durante la pulizia dell’interno del para-brezza, evitare che il detergente per
vetri entri in contatto con la lente della telecamera anteriore. Inoltre, non toc-care la lente.
Se la lente è sporca o danneggiata, con- tattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualifi- cato e attrezzato.
●Non sottoporre la telecamera anteriore
a forti impatti.
●Non modificare la posizione di installa- zione o la direzione della telecamera
anteriore, né staccare quest’ultima.
●Non smontare la telecamera anteriore.
●Non modificare alcun componente della
vettura nella zona circostante la teleca- mera anteriore (specchietto retrovisore interno, ecc.) o del soffitto.
●Non applicare al cofano, alla griglia o al paraurti anteriori accessori che potreb-bero ostruire la telecamera anteriore.
Per ulteriori dettagli, contattare un qual- siasi concessionario autorizzato Toyota o officina, o un altro professionista ade-
guatamente qualificato e attrezzato.
●Se si deve trasportare sul tetto una tavola da surf o un oggetto di grandi
dimensioni, accertarsi che essi non ostruiscano la telecamera anteriore.

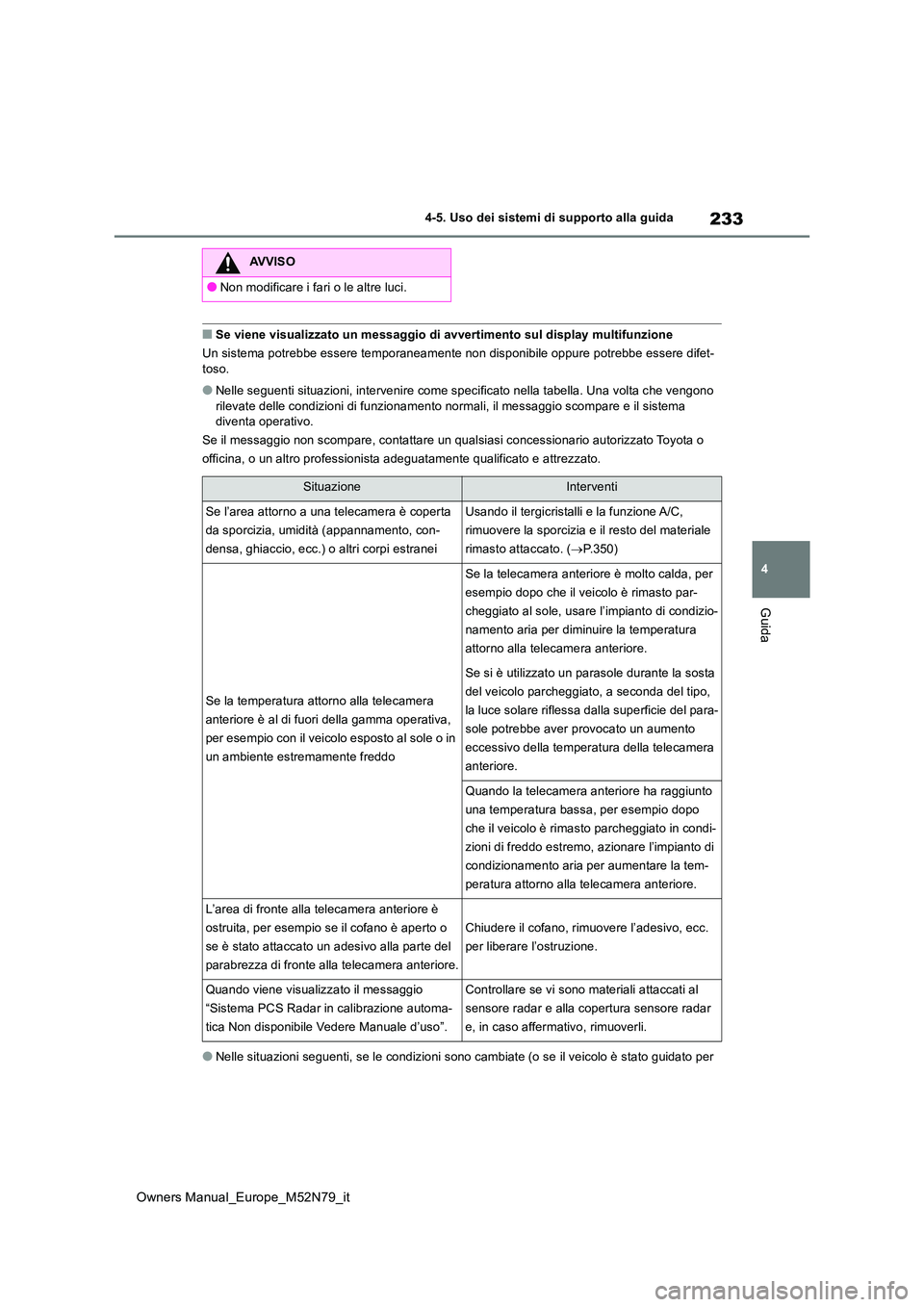

233
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
■Se viene visualizzato un messaggio di avvertimento sul display multifunzione
Un sistema potrebbe essere temporaneamente non disponibile oppu re potrebbe essere difet- toso.
●Nelle seguenti situazioni, intervenire come specificato nella t abella. Una volta che vengono rilevate delle condizioni di funzionamento normali, il messaggi o scompare e il sistema diventa operativo.
Se il messaggio non scompare, contattare un qualsiasi concessio nario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
●Nelle situazioni seguenti, se le condizioni sono cambiate (o se il veicolo è stato guidato per
AVVISO
●Non modificare i fari o le altre luci.
SituazioneInterventi
Se l’area attorno a una telecamera è coperta
da sporcizia, umidità (appannamento, con-
densa, ghiaccio, ecc.) o altri corpi estranei
Usando il tergicristalli e la funzione A/C,
rimuovere la sporcizia e il resto del materiale
rimasto attaccato. ( P.350)
Se la temperatura attorno alla telecamera
anteriore è al di fuori della gamma operativa,
per esempio con il veicolo esposto al sole o in
un ambiente estremamente freddo
Se la telecamera anteriore è molto calda, per
esempio dopo che il veicolo è rimasto par-
cheggiato al sole, usare l’impianto di condizio-
namento aria per diminuire la temperatura
attorno alla telecamera anteriore.
Se si è utilizzato un parasole durante la sosta
del veicolo parcheggiato, a seconda del tipo,
la luce solare riflessa dalla superficie del para-
sole potrebbe aver provocato un aumento
eccessivo della temperatura della telecamera
anteriore.
Quando la telecamera anteriore ha raggiunto
una temperatura bassa, per esempio dopo
che il veicolo è rimasto parcheggiato in condi-
zioni di freddo estremo, azionare l’impianto di
condizionamento aria per aumentare la tem-
peratura attorno alla telecamera anteriore.
L’area di fronte alla telecamera anteriore è
ostruita, per esempio se il cofano è aperto o
se è stato attaccato un adesivo alla parte del
parabrezza di fronte alla telecamera anteriore.
Chiudere il cofano, rimuovere l’adesivo, ecc.
per liberare l’ostruzione.
Quando viene visualizzato il messaggio
“Sistema PCS Radar in calibrazione automa-
tica Non disponibile Vedere Manuale d’uso”.
Controllare se vi sono materiali attaccati al
sensore radar e alla c opertura sensore radar
e, in caso affermativo, rimuoverli.

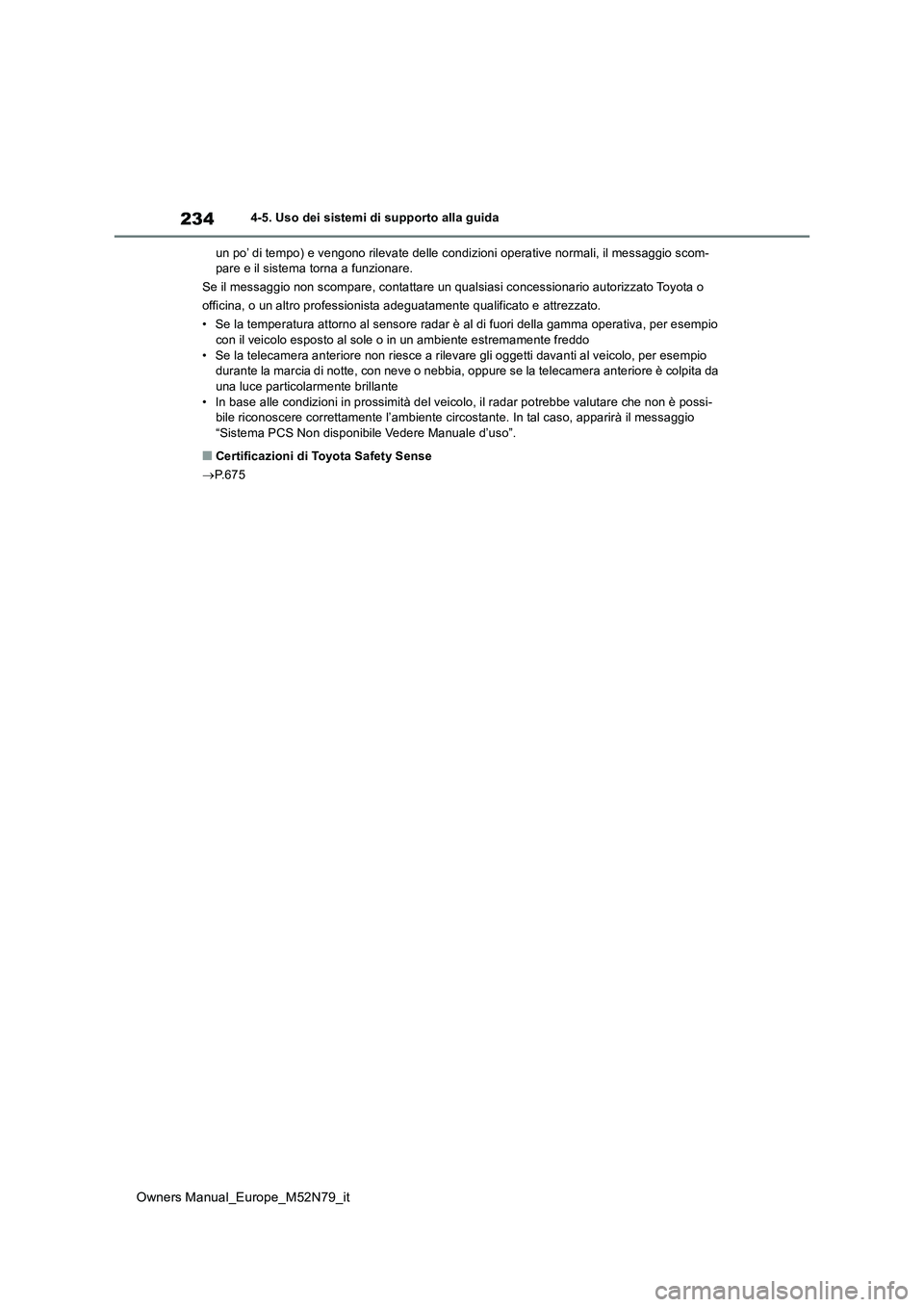

234
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
un po’ di tempo) e vengono rilevate delle condizioni operative normali, il messaggio scom- pare e il sistema torna a funzionare.
Se il messaggio non scompare, contattare un qualsiasi concessio nario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
• Se la temperatura attorno al s ensore radar è al di fuori della gamma operativa, per esempio con il veicolo esposto al sole o in un ambiente estremamente fr eddo
• Se la telecamera anteriore non riesce a rilevare gli oggetti d avanti al veicolo, per esempio durante la marcia di notte, con neve o nebbia, oppure se la tel ecamera anteriore è colpita da una luce particolarmente brillante
• In base alle condizioni in prossimità del veicolo, il radar po trebbe valutare che non è possi- bile riconoscere correttamente l’ambiente circostante. In tal c aso, apparirà il messaggio “Sistema PCS Non disponibile Vedere Manuale d’uso”.
■Certificazioni di Toyota Safety Sense
 P.675

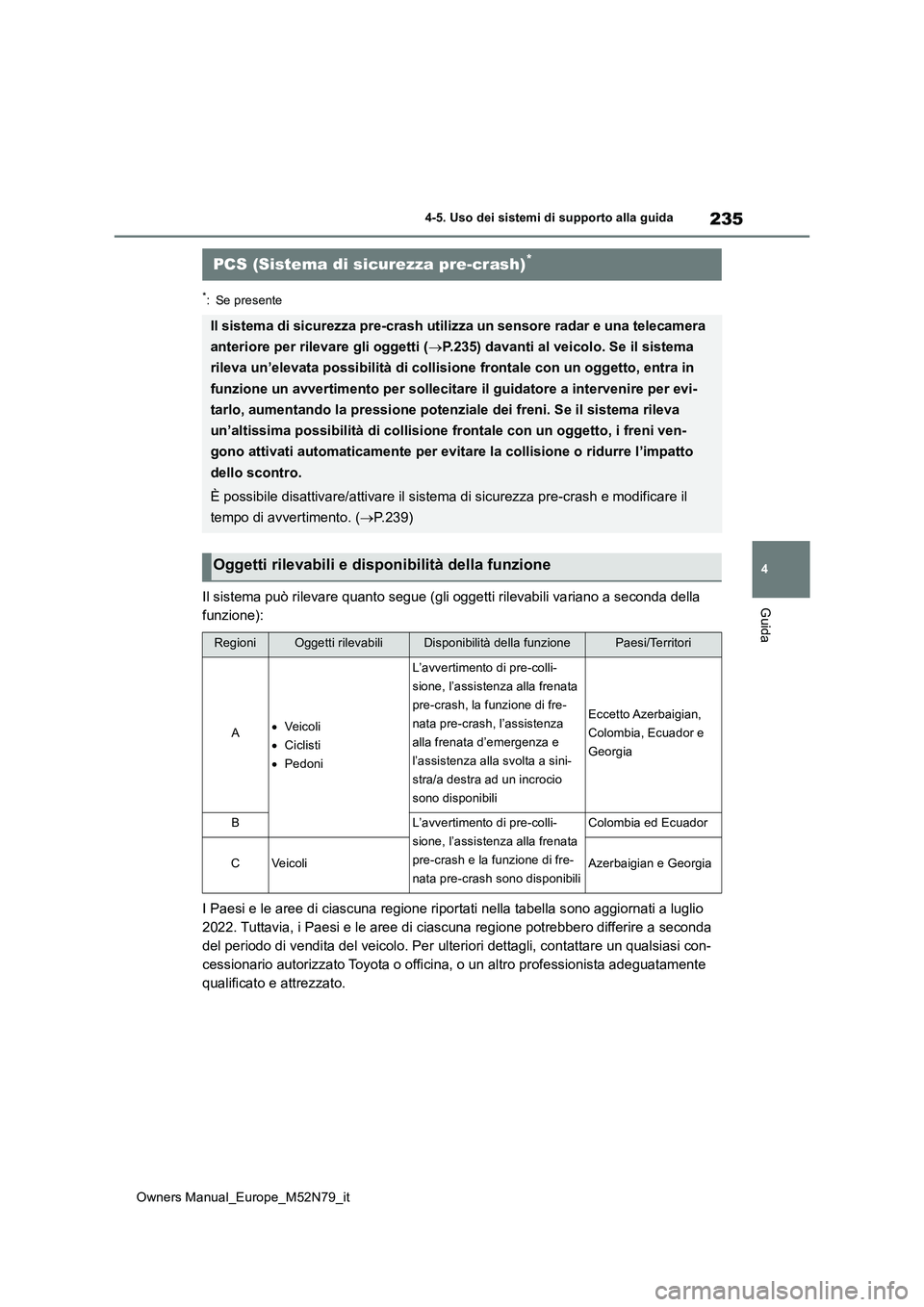

235
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
*: Se presente
Il sistema può rilevare quanto segue (gli oggetti rilevabili variano a seconda della
funzione):
I Paesi e le aree di ciascuna regione riportati nella tabella s ono aggiornati a luglio
2022. Tuttavia, i Paesi e le aree di ciascuna regione potrebber o differire a seconda
del periodo di vendita del veicolo. Per ulteriori dettagli, con tattare un qualsiasi con-
cessionario autorizzato Toyota o officina, o un altro professio nista adeguatamente
qualificato e attrezzato.
PCS (Sistema di sicurezza pre-crash)*
Il sistema di sicurezza pre-crash utilizza un sensore radar e u na telecamera
anteriore per rilevare gli oggetti ( P.235) davanti al veicolo. Se il sistema
rileva un’elevata possibilità di collisione frontale con un ogg etto, entra in
funzione un avvertimento per sollecitare il guidatore a interve nire per evi-
tarlo, aumentando la pressione potenziale dei freni. Se il sist ema rileva
un’altissima possibilità di collisione frontale con un oggetto, i freni ven-
gono attivati automaticamente per evitare la collisione o ridur re l’impatto
dello scontro.
È possibile disattivare/attivare il sistema di sicurezza pre-cr ash e modificare il
tempo di avvertimento. ( P.239)
Oggetti rilevabili e disponibilità della funzione
RegioniOggetti rilevabiliDisponibilità della funzionePaesi/Territori
AVe i co l i
 Ciclisti
 Pedoni
L’avvertimento di pre-colli-
sione, l’assistenza alla frenata
pre-crash, la funzione di fre-
nata pre-crash, l’assistenza
alla frenata d’emergenza e
l’assistenza alla svolta a sini-
stra/a destra ad un incrocio
sono disponibili
Eccetto Azerbaigian,
Colombia, Ecuador e
Georgia
BL’avvertimento di pre-colli-
sione, l’assistenza alla frenata
pre-crash e la funzione di fre-
nata pre-crash sono disponibili
Colombia ed Ecuador
CVe i co l iAzerbaigian e Georgia

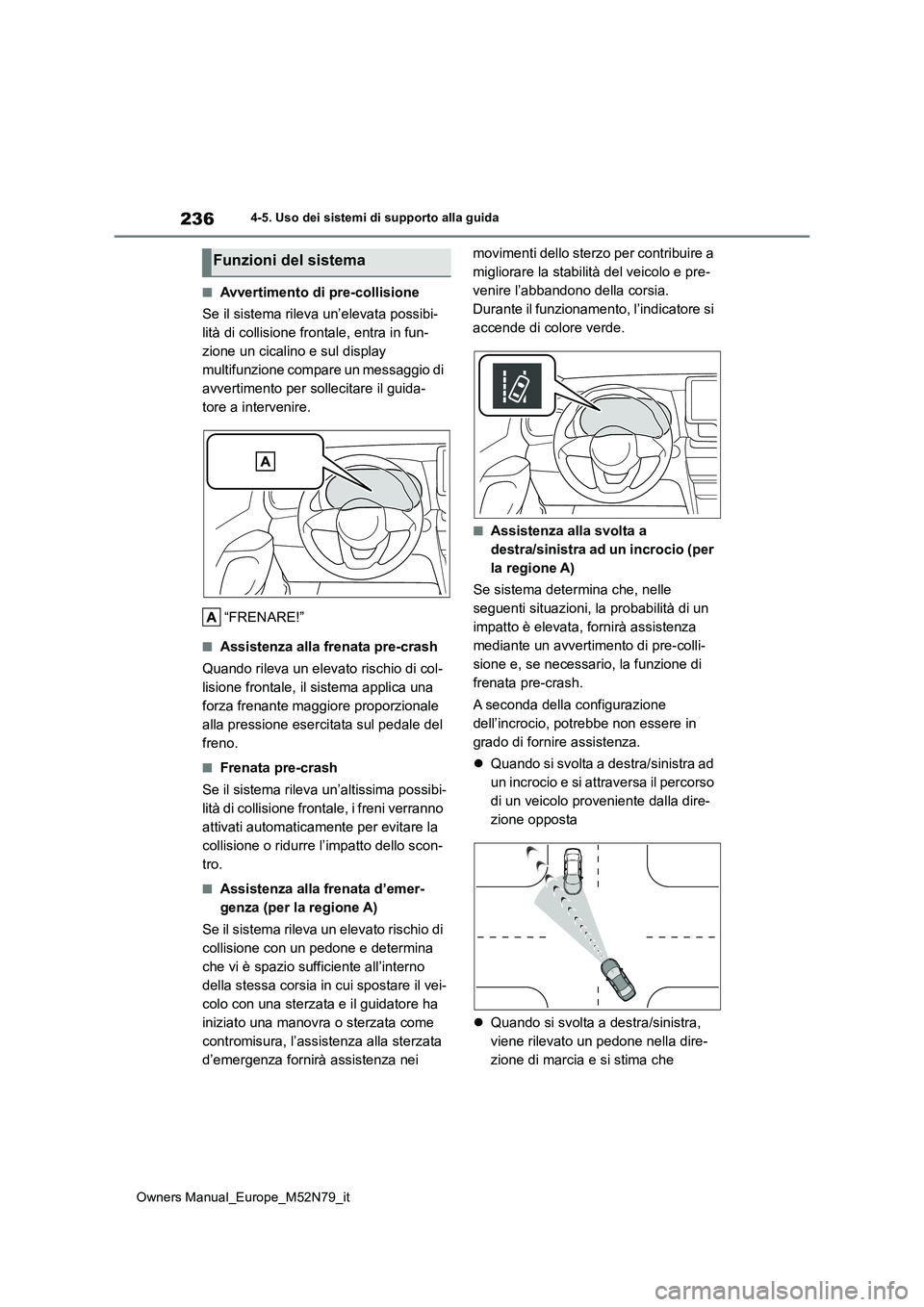

236
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
■Avvertimento di pre-collisione
Se il sistema rileva un’elevata possibi-
lità di collisione frontale, entra in fun-
zione un cicalino e sul display
multifunzione compare un messaggio di
avvertimento per sollecitare il guida-
tore a intervenire.
“FRENARE!”
■Assistenza alla frenata pre-crash
Quando rileva un elevato rischio di col-
lisione frontale, il sistema applica una
forza frenante maggiore proporzionale
alla pressione esercitata sul pedale del
freno.
■Frenata pre-crash
Se il sistema rileva un’altissima possibi-
lità di collisione frontale, i freni verranno
attivati automaticamente per evitare la
collisione o ridurre l’impatto dello scon-
tro.
■Assistenza alla frenata d’emer-
genza (per la regione A)
Se il sistema rileva un elevato rischio di
collisione con un pedone e determina
che vi è spazio sufficiente all’interno
della stessa corsia in cui spostare il vei-
colo con una sterzata e il guidatore ha
iniziato una manovra o sterzata come
contromisura, l’assistenza alla sterzata
d’emergenza fornirà assistenza nei
movimenti dello sterzo per contribuire a
migliorare la stabilità del veicolo e pre-
venire l’abbandono della corsia.
Durante il funzionamento, l’indicatore si
accende di colore verde.
■Assistenza alla svolta a
destra/sinistra ad un incrocio (per
la regione A)
Se sistema determina che, nelle
seguenti situazioni, la probabilità di un
impatto è elevata, fornirà assistenza
mediante un avvertimento di pre-colli-
sione e, se necessario, la funzione di
frenata pre-crash.
A seconda della configurazione
dell’incrocio, potrebbe non essere in
grado di fornire assistenza.
 Quando si svolta a destra/sinistra ad
un incrocio e si attraversa il percorso
di un veicolo proveniente dalla dire-
zione opposta
 Quando si svolta a destra/sinistra,
viene rilevato un pedone nella dire-
zione di marcia e si stima che
Funzioni del sistema

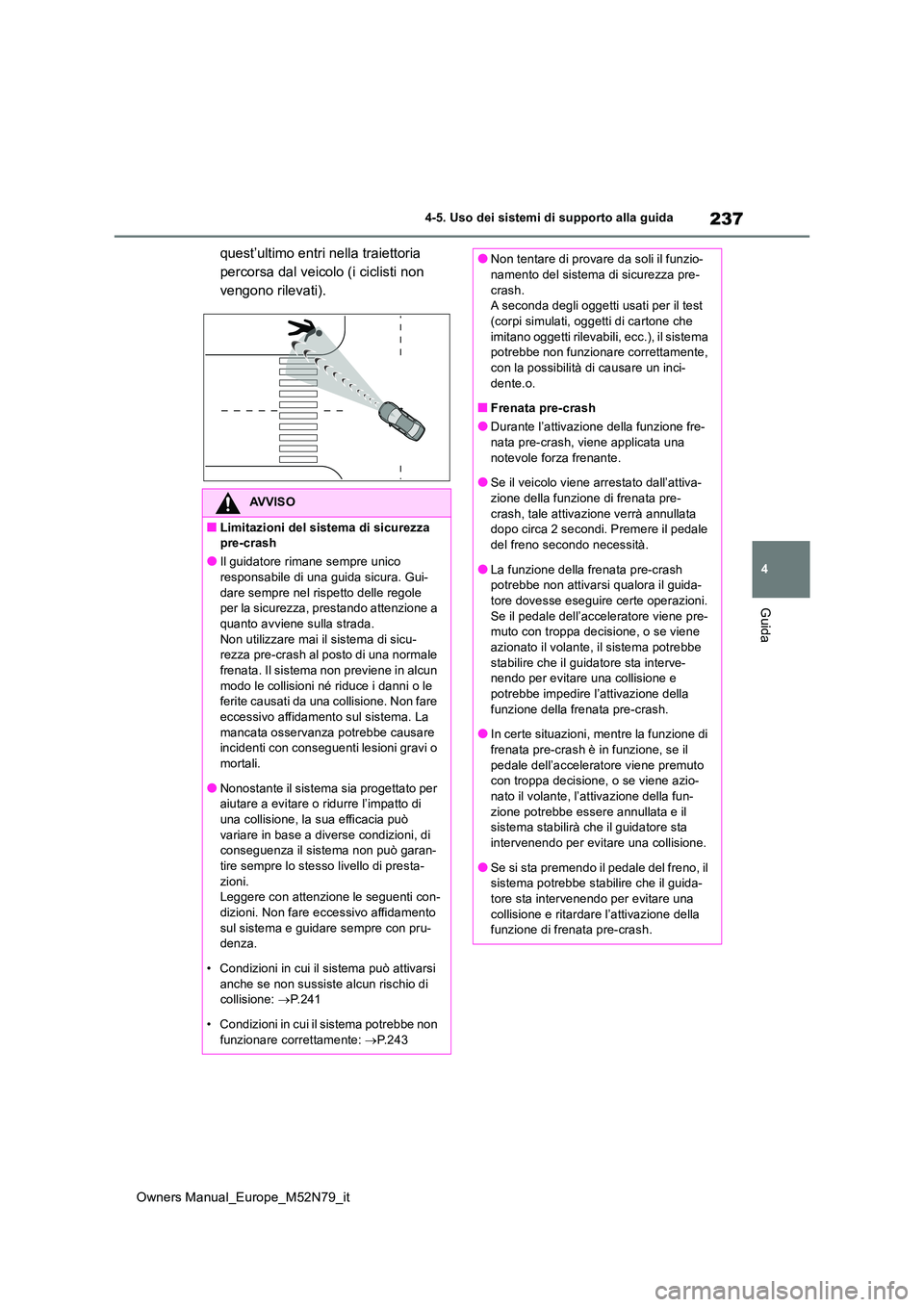

237
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
quest’ultimo entri nella traiettoria
percorsa dal veicolo (i ciclisti non
vengono rilevati).
AVVISO
■Limitazioni del sistema di sicurezza pre-crash
●Il guidatore rimane sempre unico responsabile di una guida sicura. Gui-
dare sempre nel rispetto delle regole per la sicurezza, prestando attenzione a quanto avviene sulla strada.
Non utilizzare mai il sistema di sicu- rezza pre-crash al posto di una normale frenata. Il sistema non previene in alcun
modo le collisioni né riduce i danni o le ferite causati da una collisione. Non fare eccessivo affidamento sul sistema. La
mancata osservanza potrebbe causare incidenti con conseguenti lesioni gravi o mortali.
●Nonostante il sistema sia progettato per aiutare a evitare o ridurre l’impatto di una collisione, la sua efficacia può
variare in base a diverse condizioni, di conseguenza il sistema non può garan-
tire sempre lo stesso livello di presta- zioni.Leggere con attenzione le seguenti con-
dizioni. Non fare eccessivo affidamento sul sistema e guidare sempre con pru-denza.
• Condizioni in cui il sistema può attivarsi anche se non sussiste alcun rischio di collisione: P.241
• Condizioni in cui il sistema potrebbe non funzionare correttamente: P. 2 4 3
●Non tentare di provare da soli il funzio- namento del sistema di sicurezza pre-
crash. A seconda degli oggetti usati per il test (corpi simulati, oggetti di cartone che
imitano oggetti rilevabili, ecc.), il sistema potrebbe non funzionare correttamente, con la possibilità di causare un inci-
dente.o.
■Frenata pre-crash
●Durante l’attivazione della funzione fre- nata pre-crash, viene applicata una
notevole forza frenante.
●Se il veicolo viene arrestato dall’attiva- zione della funzione di frenata pre-
crash, tale attivazione verrà annullata dopo circa 2 secondi. Premere il pedale del freno secondo necessità.
●La funzione della frenata pre-crash potrebbe non attivarsi qualora il guida-tore dovesse eseguire certe operazioni.
Se il pedale dell’acceleratore viene pre- muto con troppa decisione, o se viene azionato il volante, il sistema potrebbe
stabilire che il guidatore sta interve- nendo per evitare una collisione e potrebbe impedire l’attivazione della
funzione della frenata pre-crash.
●In certe situazioni, mentre la funzione di frenata pre-crash è in funzione, se il
pedale dell’acceleratore viene premuto con troppa decisione, o se viene azio-nato il volante, l’attivazione della fun-
zione potrebbe essere annullata e il sistema stabilirà che il guidatore sta intervenendo per evitare una collisione.
●Se si sta premendo il pedale del freno, il sistema potrebbe stabilire che il guida-tore sta intervenendo per evitare una
collisione e ritardare l’attivazione della funzione di frenata pre-crash.

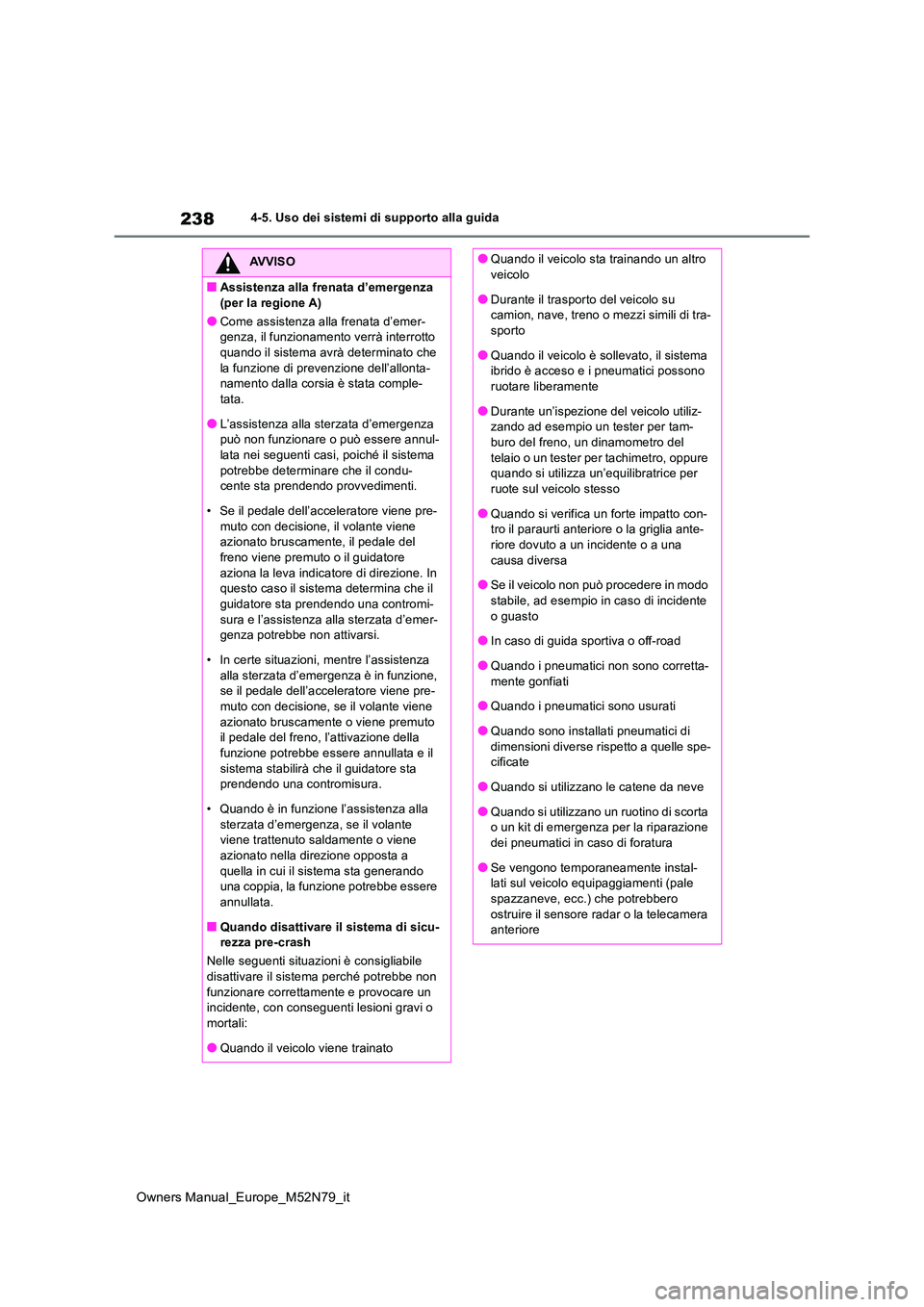

238
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
AVVISO
■Assistenza alla frenata d’emergenza
(per la regione A)
●Come assistenza alla frenata d’emer- genza, il funzionamento verrà interrotto quando il sistema avrà determinato che
la funzione di prevenzione dell’allonta- namento dalla corsia è stata comple-tata.
●L’assistenza alla sterzata d’emergenza può non funzionare o può essere annul-lata nei seguenti casi, poiché il sistema
potrebbe determinare che il condu- cente sta prendendo provvedimenti.
• Se il pedale dell’acceleratore viene pre-
muto con decisione, il volante viene azionato bruscamente, il pedale del freno viene premuto o il guidatore
aziona la leva indicatore di direzione. In questo caso il sistema determina che il guidatore sta prendendo una contromi-
sura e l’assistenza alla sterzata d’emer- genza potrebbe non attivarsi.
• In certe situazioni, mentre l’assistenza
alla sterzata d’emergenza è in funzione, se il pedale dell’acceleratore viene pre-muto con decisione, se il volante viene
azionato bruscamente o viene premuto il pedale del freno, l’attivazione della
funzione potrebbe essere annullata e il sistema stabilirà che il guidatore sta prendendo una contromisura.
• Quando è in funzione l’assistenza alla sterzata d’emergenza, se il volante viene trattenuto saldamente o viene
azionato nella direzione opposta a quella in cui il sistema sta generando una coppia, la funzione potrebbe essere
annullata.
■Quando disattivare il sistema di sicu- rezza pre-crash
Nelle seguenti situazioni è consigliabile
disattivare il sistema perché potrebbe non funzionare correttamente e provocare un incidente, con conseguenti lesioni gravi o
mortali:
●Quando il veicolo viene trainato
●Quando il veicolo sta trainando un altro veicolo
●Durante il trasporto del veicolo su camion, nave, treno o mezzi simili di tra-sporto
●Quando il veicolo è sollevato, il sistema ibrido è acceso e i pneumatici possono ruotare liberamente
●Durante un’ispezione del veicolo utiliz-zando ad esempio un tester per tam-buro del freno, un dinamometro del
telaio o un tester per tachimetro, oppure quando si utilizza un’equilibratrice per ruote sul veicolo stesso
●Quando si verifica un forte impatto con-tro il paraurti anteriore o la griglia ante-riore dovuto a un incidente o a una
causa diversa
●Se il veicolo non può procedere in modo stabile, ad esempio in caso di incidente
o guasto
●In caso di guida sportiva o off-road
●Quando i pneumatici non sono corretta-
mente gonfiati
●Quando i pneumatici sono usurati
●Quando sono installati pneumatici di
dimensioni diverse rispetto a quelle spe- cificate
●Quando si utilizzano le catene da neve
●Quando si utilizzano un ruotino di scorta o un kit di emergenza per la riparazione dei pneumatici in caso di foratura
●Se vengono temporaneamente instal-lati sul veicolo equipaggiamenti (pale spazzaneve, ecc.) che potrebbero
ostruire il sensore radar o la telecamera anteriore
