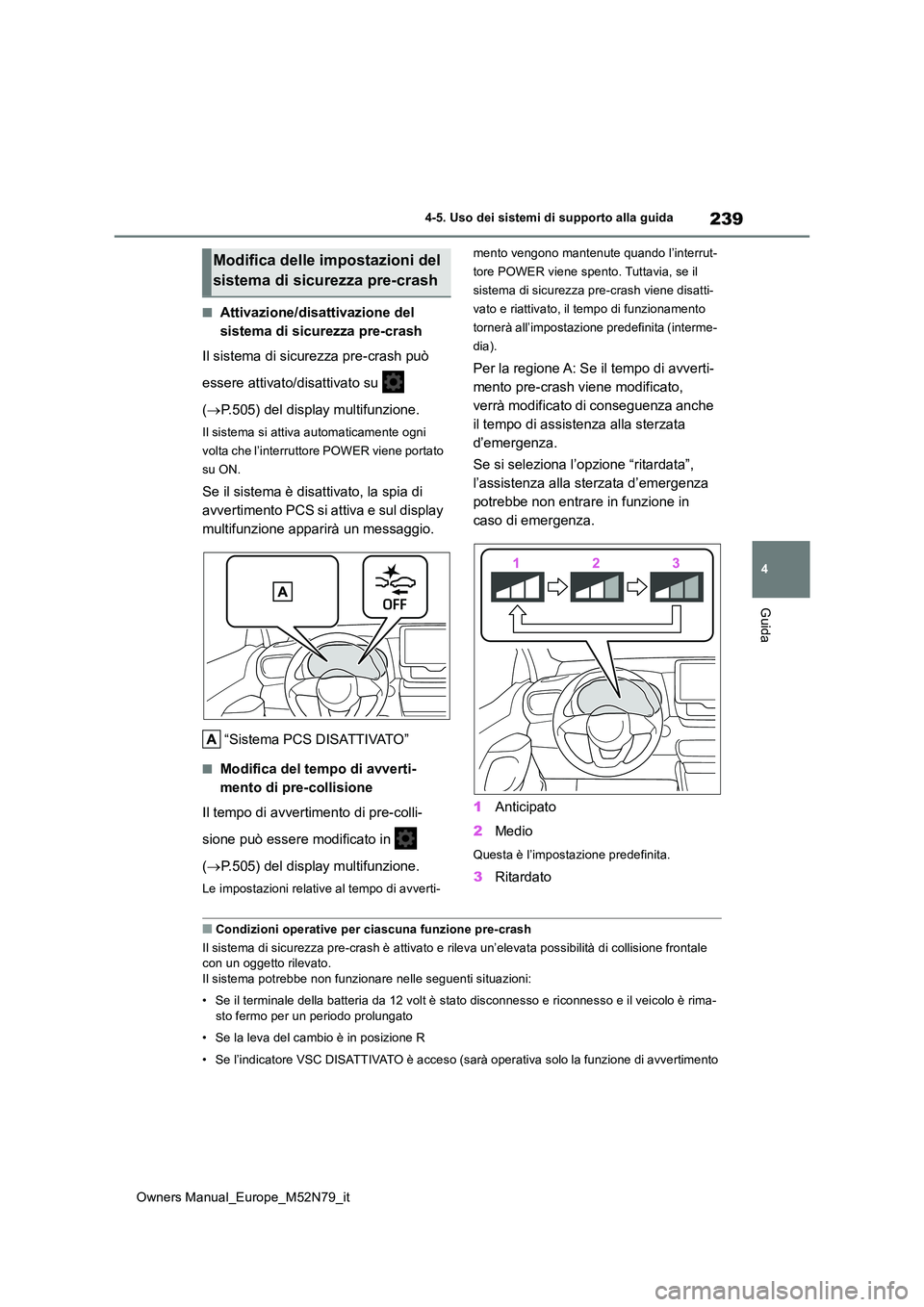

239
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
■Attivazione/disattivazione del
sistema di sicurezza pre-crash
Il sistema di sicurezza pre-crash può
essere attivato/disattivato su
( P.505) del display multifunzione.
Il sistema si attiva automaticamente ogni
volta che l’interruttore POWER viene portato
su ON.
Se il sistema è disattivato, la spia di
avvertimento PCS si attiva e sul display
multifunzione apparirà un messaggio.
“Sistema PCS DISATTIVATO”
■Modifica del tempo di avverti-
mento di pre-collisione
Il tempo di avvertimento di pre-colli-
sione può essere modificato in
( P.505) del display multifunzione.
Le impostazioni relative al tempo di avverti-
mento vengono mantenute quando l’interrut-
tore POWER viene spento. Tuttavia, se il
sistema di sicurezza pre-crash viene disatti-
vato e riattivato, il tempo di funzionamento
tornerà all’impostazione predefinita (interme-
dia).
Per la regione A: Se il tempo di avverti-
mento pre-crash viene modificato,
verrà modificato di conseguenza anche
il tempo di assistenza alla sterzata
d’emergenza.
Se si seleziona l’opzione “ritardata”,
l’assistenza alla sterzata d’emergenza
potrebbe non entrare in funzione in
caso di emergenza.
1 Anticipato
2 Medio
Questa è l’impostazione predefinita.
3Ritardato
■Condizioni operative per ciascuna funzione pre-crash
Il sistema di sicurezza pre-crash è attivato e rileva un’elevat a possibilità di collisione frontale con un oggetto rilevato.
Il sistema potrebbe non funzionare nelle seguenti situazioni:
• Se il terminale della batteria da 12 volt è stato disconnesso e riconnesso e il veicolo è rima-
sto fermo per un periodo prolungato
• Se la leva del cambio è in posizione R
• Se l’indicatore VSC DISATTIVATO è acceso (sarà operativa solo la funzione di avvertimento
Modifica delle impostazioni del
sistema di sicurezza pre-crash

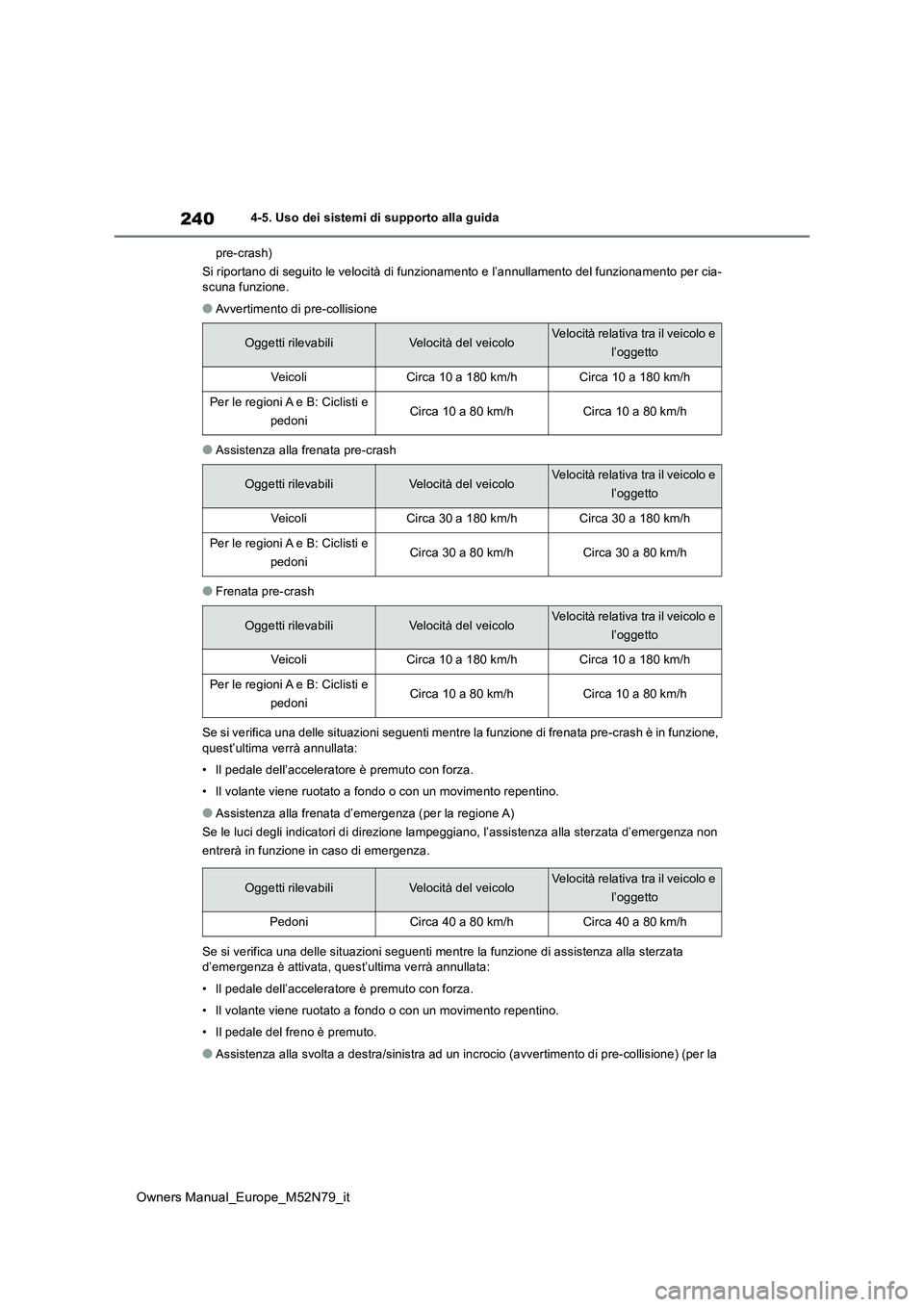

240
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
pre-crash)
Si riportano di seguito le velocità di funzionamento e l’annull amento del funzionamento per cia- scuna funzione.
●Avvertimento di pre-collisione
●Assistenza alla frenata pre-crash
●Frenata pre-crash
Se si verifica una delle situazioni seguenti mentre la funzione di frenata pre-crash è in funzione, quest’ultima verrà annullata:
• Il pedale dell’acceleratore è premuto con forza.
• Il volante viene ruotato a fondo o con un movimento repentino.
●Assistenza alla frenata d’emergenza (per la regione A)
Se le luci degli indicatori di direzione lampeggiano, l’assiste nza alla sterzata d’emergenza non
entrerà in funzione in caso di emergenza.
Se si verifica una delle situazioni seguenti mentre la funzione di assistenza alla sterzata d’emergenza è attivata, quest’ultima verrà annullata:
• Il pedale dell’acceleratore è premuto con forza.
• Il volante viene ruotato a fondo o con un movimento repentino.
• Il pedale del freno è premuto.
●Assistenza alla svolta a destra/sinistra ad un incrocio (avvert imento di pre-collisione) (per la
Oggetti rilevabiliVelocità del veicoloVelocità relativa tra il veicolo e
l’oggetto
Ve i co l iCirca 10 a 180 km/hCirca 10 a 180 km/h
Per le regioni A e B: Ciclisti e
pedoniCirca 10 a 80 km/hCirca 10 a 80 km/h
Oggetti rilevabiliVelocità del veicoloVelocità relativa tra il veicolo e
l’oggetto
Ve i co l iCirca 30 a 180 km/hCirca 30 a 180 km/h
Per le regioni A e B: Ciclisti e
pedoniCirca 30 a 80 km/hCirca 30 a 80 km/h
Oggetti rilevabiliVelocità del veicoloVelocità relativa tra il veicolo e
l’oggetto
Ve i co l iCirca 10 a 180 km/hCirca 10 a 180 km/h
Per le regioni A e B: Ciclisti e
pedoniCirca 10 a 80 km/hCirca 10 a 80 km/h
Oggetti rilevabiliVelocità del veicoloVelocità relativa tra il veicolo e
l’oggetto
PedoniCirca 40 a 80 km/hCirca 40 a 80 km/h

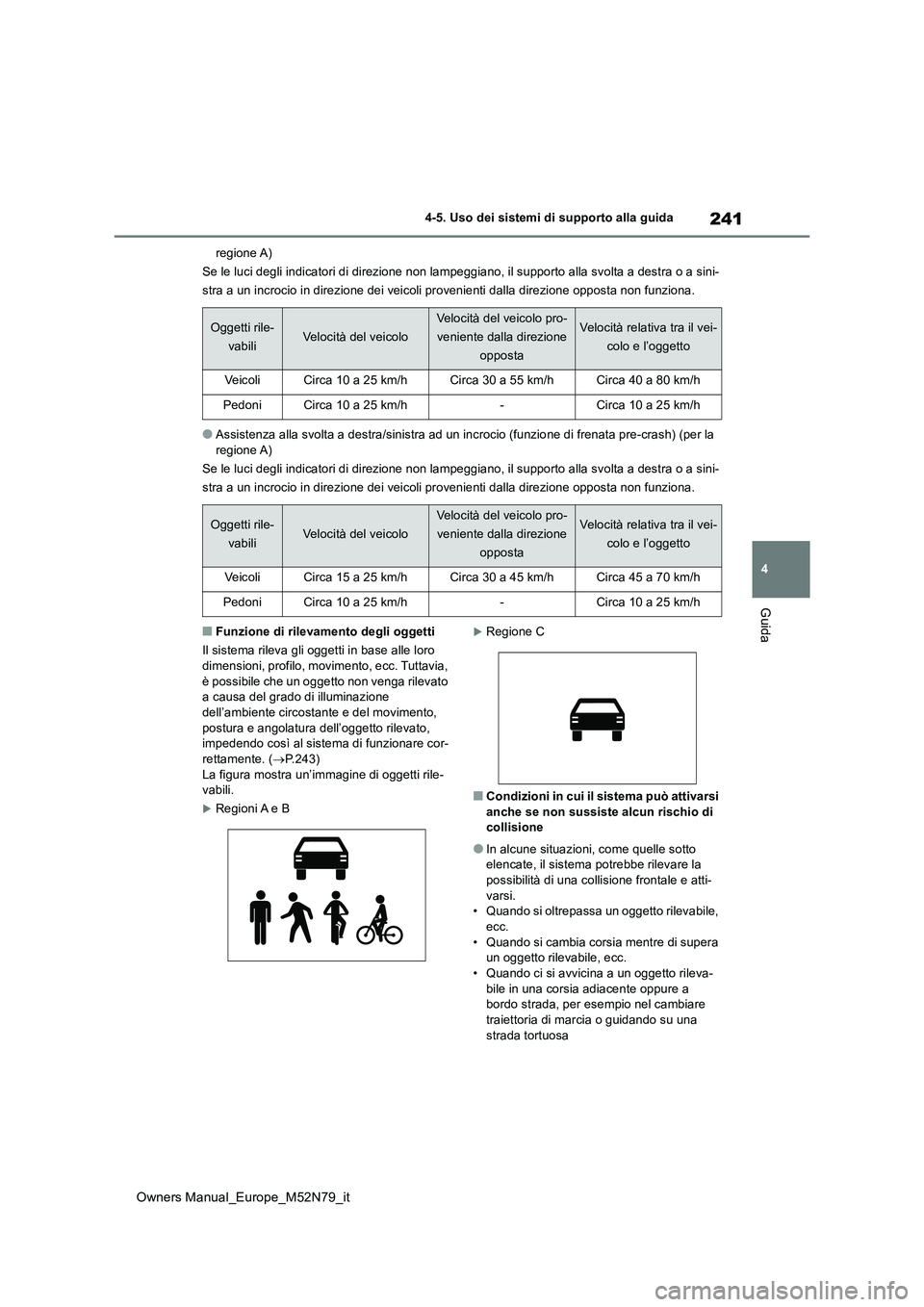

241
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
regione A)
Se le luci degli indicatori di direzione non lampeggiano, il su pporto alla svolta a destra o a sini-
stra a un incrocio in direzione dei veicoli provenienti dalla d irezione opposta non funziona.
●Assistenza alla svolta a destra/sinistra ad un incrocio (funzione di frenata pre-crash) (per la regione A)
Se le luci degli indicatori di direzione non lampeggiano, il su pporto alla svolta a destra o a sini-
stra a un incrocio in direzione dei veicoli provenienti dalla d irezione opposta non funziona.
■Funzione di rilevamento degli oggetti
Il sistema rileva gli oggetti in base alle loro dimensioni, profilo, movimento, ecc. Tuttavia,
è possibile che un oggetto non venga rilevato a causa del grado di illuminazione dell’ambiente circostant e e del movimento,
postura e angolatura dell’oggetto rilevato, impedendo così al sistema di funzionare cor-rettamente. ( P.243)
La figura mostra un’immagine di oggetti rile- vabili.
Regioni A e B
Regione C
■C o nd i z io n i i n c ui il s is t e m a p uò a t t iv a r s i anche se non sussiste alcun rischio di collisione
●In alcune situazioni, come quelle sotto elencate, il sistema potrebbe rilevare la
possibilità di una collisione frontale e atti- varsi.• Quando si oltrepassa un oggetto rilevabile,
ecc. • Quando si cambia corsia mentre di supera un oggetto rilevabile, ecc.
• Quando ci si avvicina a un oggetto rileva- bile in una corsia adiacente oppure a bordo strada, per esempio nel cambiare
traiettoria di marcia o guidando su una strada tortuosa
Oggetti rile-
vabiliVelocità del veicolo
Velocità del veicolo pro-
veniente dalla direzione
opposta
Velocità relativa tra il vei-
colo e l’oggetto
Ve ic o liCirca 10 a 25 km/hCirca 30 a 55 km/hCirca 40 a 80 km/h
PedoniCirca 10 a 25 km/h-Circa 10 a 25 km/h
Oggetti rile-
vabiliVelocità del veicolo
Velocità del veicolo pro-
veniente dalla direzione
opposta
Velocità relativa tra il vei-
colo e l’oggetto
Ve ic o liCirca 15 a 25 km/hCirca 30 a 45 km/hCirca 45 a 70 km/h
PedoniCirca 10 a 25 km/h-Circa 10 a 25 km/h

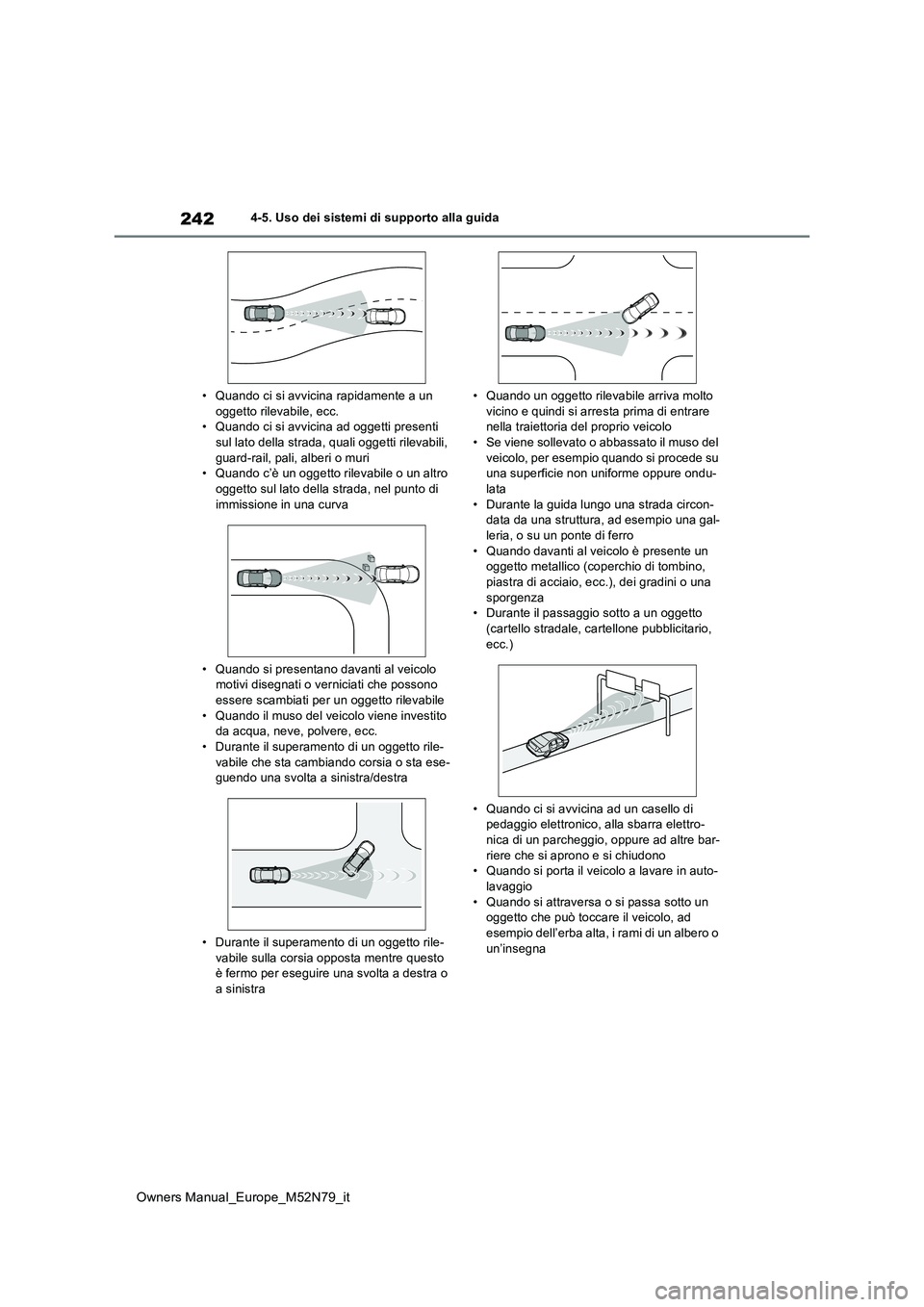

242
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
• Quando ci si avvicina rapidamente a un oggetto rilevabile, ecc.• Quando ci si avvicina ad oggetti presenti
sul lato della strada, quali oggetti rilevabili, guard-rail, pali, alberi o muri• Quando c’è un oggetto rilevabile o un altro
oggetto sul lato della strada, nel punto di immissione in una curva
• Quando si presentano davanti al veicolo motivi disegnati o verniciati che possono essere scambiati per un oggetto rilevabile
• Quando il muso del veicolo viene investito da acqua, neve, polvere, ecc.• Durante il superamento di un oggetto rile-
vabile che sta cambiando corsia o sta ese- guendo una svolta a sinistra/destra
• Durante il superamento di un oggetto rile- vabile sulla corsia opposta mentre questo è fermo per eseguire una svolta a destra o
a sinistra
• Quando un oggetto rilevabile arriva molto vicino e quindi si arresta prima di entrare nella traiettoria del proprio veicolo
• Se viene sollevato o abbassato il muso del veicolo, per esempio quando si procede su una superficie non uniforme oppure ondu-
lata • Durante la guida lungo una strada circon-data da una struttura, ad esempio una gal-
leria, o su un ponte di ferro • Quando davanti al veicolo è presente un oggetto metallico (coperchio di tombino,
piastra di acciaio, ecc.), dei gradini o una sporgenza• Durante il passaggio sotto a un oggetto
(cartello stradale, cartellone pubblicitario, ecc.)
• Quando ci si avvicina ad un casello di pedaggio elettronico, alla sbarra elettro-nica di un parcheggio, oppure ad altre bar-
riere che si aprono e si chiudono • Quando si porta il veicolo a lavare in auto-lavaggio
• Quando si attraversa o si passa sotto un oggetto che può toccare il veicolo, ad esempio dell’erba alta, i rami di un albero o
un’insegna

243
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
• Quando si guida in presenza di vapore o fumo• Quando si guida vicino un oggetto che
riflette le onde radio, ad esempio un grande autocarro o il guard-rail• Quando si guida in prossimità di ripetitori
della televisione, emittenti radio, centrali elettriche, veicoli dotati di radar, ecc., o altre installazioni che potrebbero generare
onde radio o rumori elettrici molto potenti • Quando sono presenti nelle vicinanze molte strutture che possono riflettere le
onde radio del radar (gallerie, ponti a tralic- cio, strade in ghiaia, strade innevate con tracce di pneumatici, ecc.)
• Per la regione A: Mentre si svolta a destra/sinistra, quando un veicolo prove-niente dalla direzione opposta o un pedone
che attraversa la strada è già uscito dalla traiettoria del proprio veicolo• Per la regione A: Quando si svolta a
destra/sinistra, a breve distanza frontale da un veicolo proveniente dalla direzione opposta o da un pedone che sta attraver-
sando. • Per la regione A: Mentre si svolta a destra/sinistra, quando un veicolo prove-
niente dalla direzione opposta o un pedone che attraversa la strada si ferma prima di entrare nella traiettoria del proprio veicolo
• Per la regione A: Mentre si svolta a destra/sinistra, quando un veicolo prove-niente dalla direzione opposta svolta a
destra/sinistra davanti al proprio veicolo
• Per la regione A: Quando si sterza nella direzione del traffico proveniente dalla dire-zione opposta
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
●In alcune situazioni, come ad esempio
quelle descritte di seguito, il sensore radar e la telecamera anteriore potrebbero non rilevare l’oggetto, impedendo al sistema di
funzionare correttamente: • Quando al veicolo si avvicina un oggetto rilevabile
• Quando il proprio veicolo o un oggetto rile- vabile sfarfalla• Se un oggetto rilevabile che precede effet-
tua una manovra brusca (ad es. una bru- sca sterzata, un’improvvisa accelerazione o decelerazione)
• Quando al veicolo si avvicina rapidamente un oggetto rilevabile• Quando un oggetto rilevabile non si trova
direttamente davanti al proprio veicolo
• Quando un oggetto rilevabile si trova vicino
a un muro, una recinzione, un guard-rail, il coperchio di un tombino, un veicolo, una piastra di acciaio sulla strada, ecc.
• Quando un oggetto rilevabile si trova sotto a una struttura• Quando parte di un oggetto rilevabile è
nascosto da un oggetto, per esempio un grosso bagaglio, un ombrello o un guard-rail
• Quando sono presenti nelle vicinanze molte strutture che possono riflettere le onde radio del radar (gallerie, ponti a tralic-
cio, strade in ghiaia, strade innevate con tracce di pneumatici, ecc.)• Quando si verifica una reazione tra le onde
radio e il radar installato su un altro veicolo • Quando più oggetti rilevabili sono ravvici-nati tra loro
• Se il sole o altre luci puntano direttamente

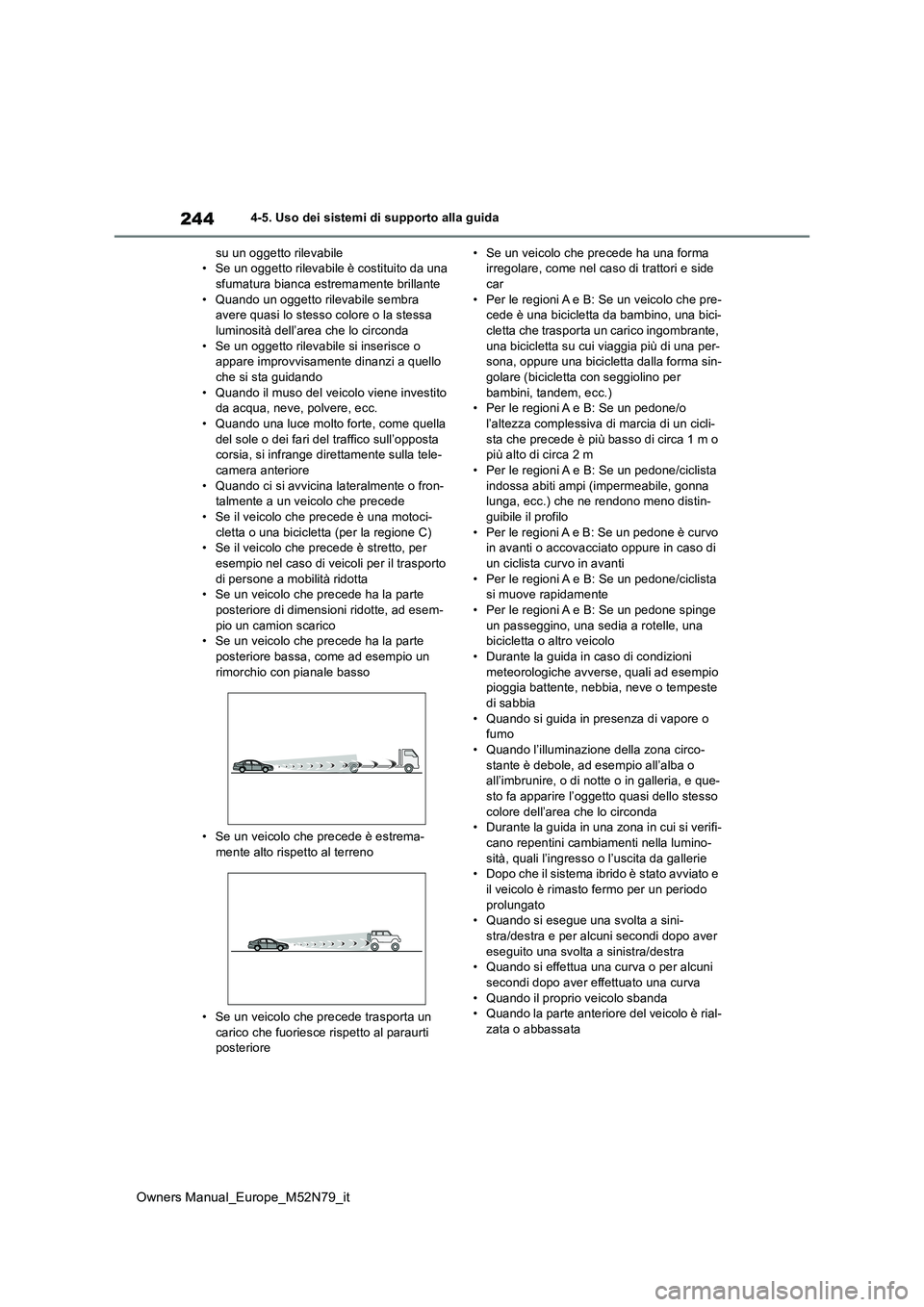

244
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
su un oggetto rilevabile • Se un oggetto rilevabile è costituito da una sfumatura bianca es tremamente brillante
• Quando un oggetto rilevabile sembra avere quasi lo stesso colore o la stessa luminosità dell’area che lo circonda
• Se un oggetto rilevabile si inserisce o appare improvvisamente dinanzi a quello che si sta guidando
• Quando il muso del veicolo viene investito da acqua, neve, polvere, ecc.• Quando una luce molto forte, come quella
del sole o dei fari del traffico sull’opposta corsia, si infrange direttamente sulla tele-camera anteriore
• Quando ci si avvicina lateralmente o fron- talmente a un veicolo che precede• Se il veicolo che precede è una motoci-
cletta o una bicicletta (per la regione C) • Se il veicolo che precede è stretto, per esempio nel caso di veicoli per il trasporto
di persone a mobilità ridotta • Se un veicolo che precede ha la parte posteriore di dimensioni ridotte, ad esem-
pio un camion scarico • Se un veicolo che precede ha la parte posteriore bassa, come ad esempio un
rimorchio con pianale basso
• Se un veicolo che precede è estrema-
mente alto rispetto al terreno
• Se un veicolo che precede trasporta un
carico che fuoriesce rispetto al paraurti posteriore
• Se un veicolo che precede ha una forma irregolare, come nel caso di trattori e side car
• Per le regioni A e B: Se un veicolo che pre- cede è una bicicletta da bambino, una bici-cletta che trasporta un carico ingombrante,
una bicicletta su cui viaggia più di una per- sona, oppure una bicicletta dalla forma sin-golare (bicicletta con seggiolino per
bambini, tandem, ecc.) • Per le regioni A e B: Se un pedone/o l’altezza complessiva di marcia di un cicli-
sta che precede è più basso di circa 1 m o più alto di circa 2 m• Per le regioni A e B: Se un pedone/ciclista
indossa abiti ampi (impermeabile, gonna lunga, ecc.) che ne rendono meno distin-guibile il profilo
• Per le regioni A e B: Se un pedone è curvo in avanti o accovacciato oppure in caso di un ciclista curvo in avanti
• Per le regioni A e B: Se un pedone/ciclista si muove rapidamente• Per le regioni A e B: Se un pedone spinge
un passeggino, una sedia a rotelle, una bicicletta o altro veicolo• Durante la guida in caso di condizioni
meteorologiche avverse, quali ad esempio pioggia battente, nebbia, neve o tempeste di sabbia
• Quando si guida in presenza di vapore o fumo• Quando l’illuminazione della zona circo-
stante è debole, ad esempio all’alba o all’imbrunire, o di notte o in galleria, e que-sto fa apparire l’oggetto quasi dello stesso
colore dell’area che lo circonda • Durante la guida in una zona in cui si verifi-cano repentini cambiamenti nella lumino-
sità, quali l’ingresso o l’uscita da gallerie • Dopo che il sistema ibrido è stato avviato e il veicolo è rimasto fermo per un periodo
prolungato • Quando si esegue una svolta a sini-stra/destra e per alcuni secondi dopo aver
eseguito una svolta a sinistra/destra • Quando si effettua una curva o per alcuni secondi dopo aver effettuato una curva
• Quando il proprio veicolo sbanda • Quando la parte anteriore del veicolo è rial-zata o abbassata

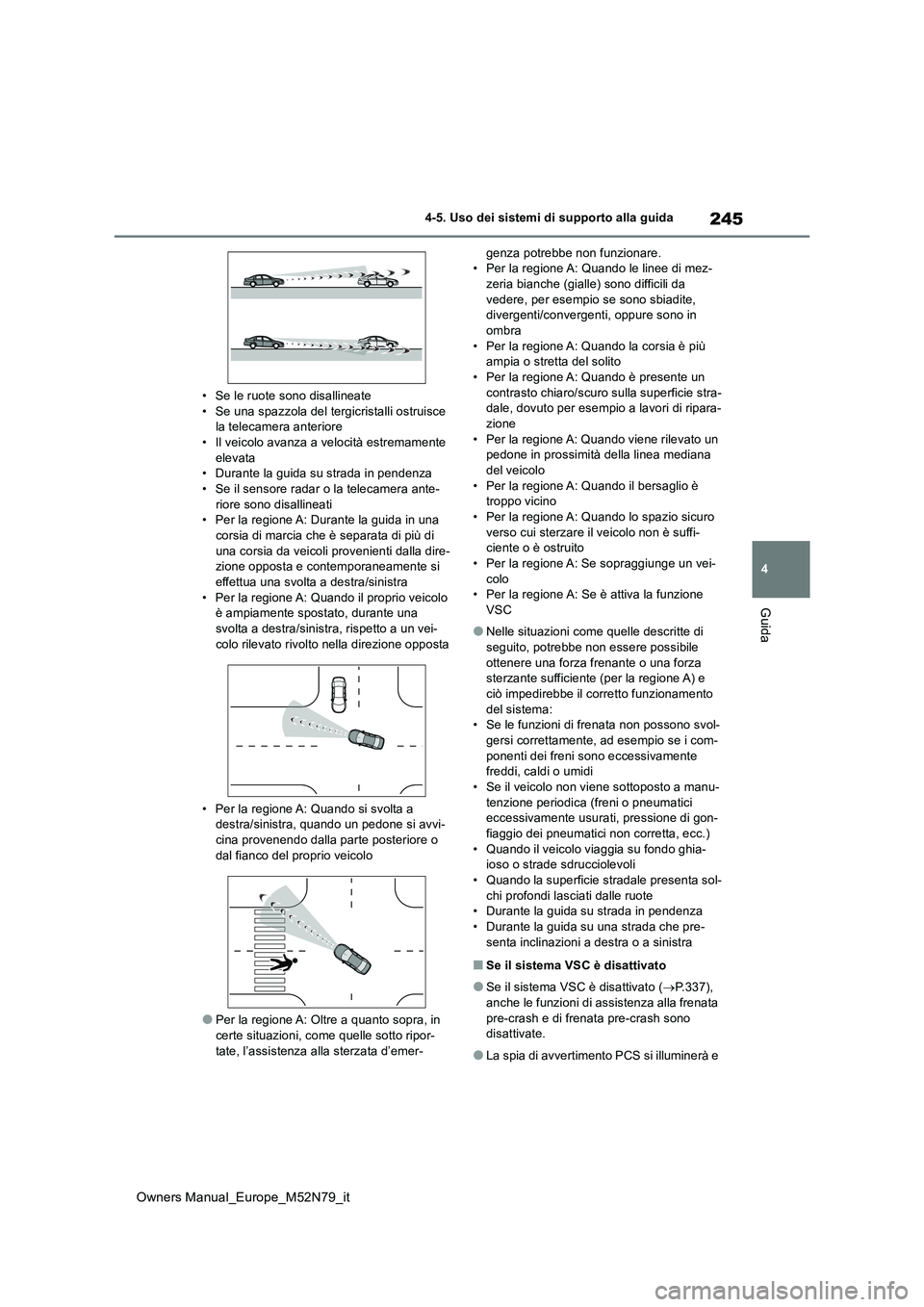

245
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
• Se le ruote sono disallineate • Se una spazzola del tergicristalli ostruisce la telecamera anteriore
• Il veicolo avanza a velocità estremamente elevata• Durante la guida su strada in pendenza
• Se il sensore radar o la telecamera ante- riore sono disallineati• Per la regione A: Durante la guida in una
corsia di marcia che è separata di più di una corsia da veicoli provenienti dalla dire-zione opposta e contemporaneamente si
effettua una svolta a destra/sinistra • Per la regione A: Quando il proprio veicolo è ampiamente spostato, durante una
svolta a destra/sinistra, rispetto a un vei- colo rilevato rivolto nella direzione opposta
• Per la regione A: Quando si svolta a destra/sinistra, quando un pedone si avvi-cina provenendo dalla parte posteriore o
dal fianco del proprio veicolo
●Per la regione A: Oltre a quanto sopra, in
certe situazioni, come quelle sotto ripor- tate, l’assistenza alla sterzata d’emer-
genza potrebbe non funzionare. • Per la regione A: Quando le linee di mez-zeria bianche (gialle) sono difficili da
vedere, per esempio se sono sbiadite, divergenti/convergenti, oppure sono in ombra
• Per la regione A: Quando la corsia è più ampia o stretta del solito• Per la regione A: Quando è presente un
contrasto chiaro/scuro sulla superficie stra- dale, dovuto per esempio a lavori di ripara-zione
• Per la regione A: Quando viene rilevato un pedone in prossimità della linea mediana del veicolo
• Per la regione A: Quando il bersaglio è troppo vicino• Per la regione A: Quando lo spazio sicuro
verso cui sterzare il veicolo non è suffi- ciente o è ostruito• Per la regione A: Se sopraggiunge un vei-
colo • Per la regione A: Se è attiva la funzione VSC
●Nelle situazioni come quelle descritte di seguito, potrebbe non essere possibile
ottenere una forza frenante o una forza sterzante sufficiente (per la regione A) e ciò impedirebbe il corretto funzionamento
del sistema: • Se le funzioni di frenata non possono svol-gersi correttamente, ad esempio se i com-
ponenti dei freni sono eccessivamente freddi, caldi o umidi• Se il veicolo non viene sottoposto a manu-
tenzione periodica (freni o pneumatici eccessivamente usurati, pressione di gon-fiaggio dei pneumatici non corretta, ecc.)
• Quando il veicolo viaggia su fondo ghia- ioso o strade sdrucciolevoli• Quando la superficie stradale presenta sol-
chi profondi lasciati dalle ruote • Durante la guida su strada in pendenza• Durante la guida su una strada che pre-
senta inclinazioni a destra o a sinistra
■Se il sistema VSC è disattivato
●Se il sistema VSC è disattivato ( P.337),
anche le funzioni di assistenza alla frenata pre-crash e di fr enata pre-crash sono disattivate.
●La spia di avvertimento PCS si illuminerà e

246
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
sul display multifunzione apparirà il mes- saggio “VSC disattivato Sistema di frenata PCS non disponibile”.
*: Se presente
Durante la guida su una strada caratte-
rizzata da linee della segnaletica bian-
che (o gialle), il sistema LTA avverte il
guidatore qualora il veicolo dovesse
allontanarsi dalla corsia corrente* e
inoltre può eseguire un modesto inter-
vento sul volante per contribuire ad evi-
tare l’allontanamento dalla corsia*.
Inoltre, mentre è in funzione il regola-
tore della velocità di crociera a radar
dinamico sull’intera gamma di velocità,
questo sistema azionerà il volante per
mantenere la posizione del veicolo
nella corsia.
Il sistema LTA riconosce le linee di cor-
sia bianche (o gialle)* usando la teleca-
mera anteriore. Inoltre, esso rileva i
veicoli che precedono usando la teleca-
mera anteriore e il radar.
*: Potrebbe riconoscere i margini tra l’asfalto
e la banchina, per esempio erba, terra o il
cordolo, come corsie di marcia.
LTA (Mantenimento attivo
della corsia)*
Riepilogo delle funzioni

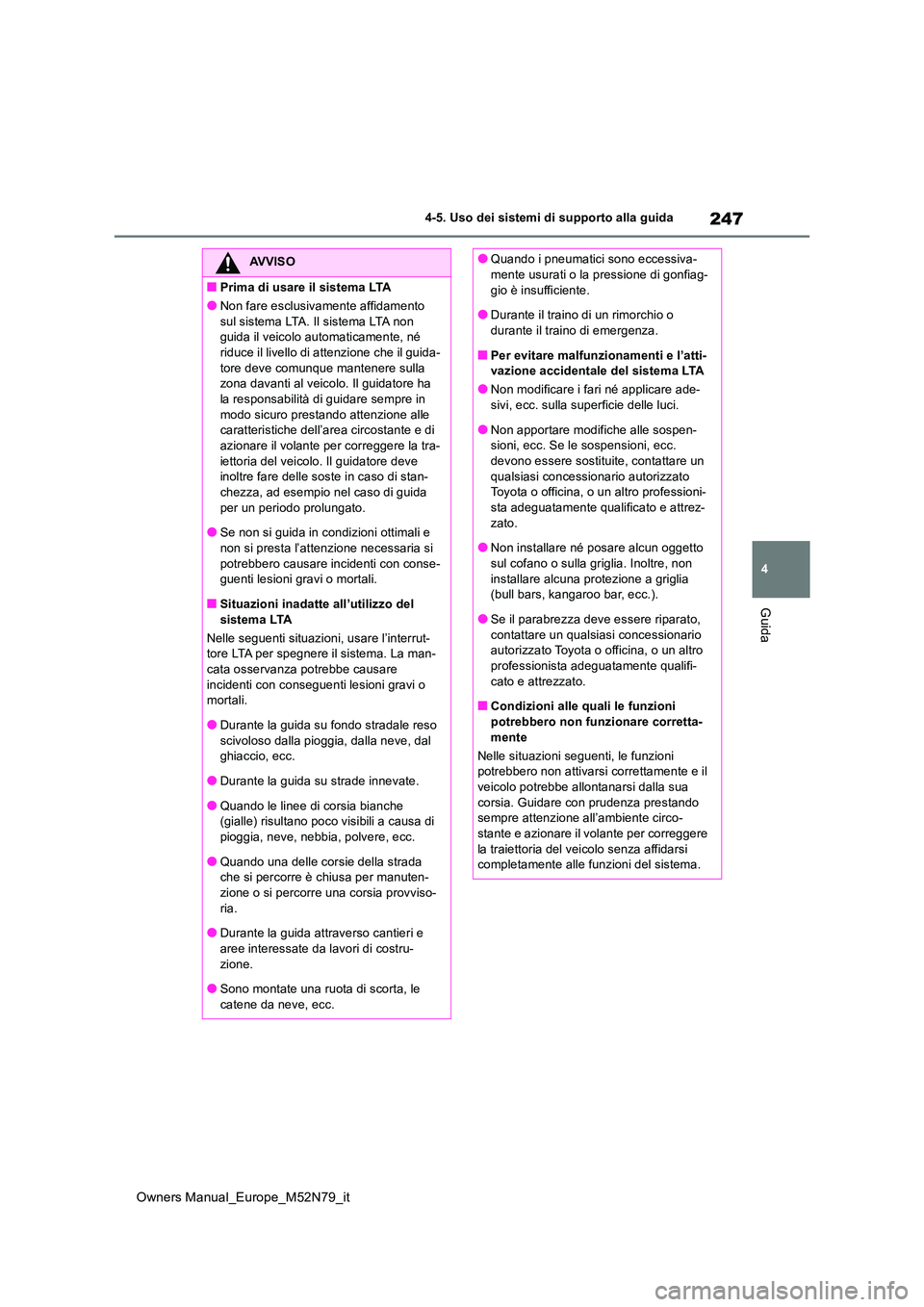

247
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
AVVISO
■Prima di usare il sistema LTA
●Non fare esclusivamente affidamento
sul sistema LTA. Il sistema LTA non guida il veicolo automaticamente, né riduce il livello di attenzione che il guida-
tore deve comunque mantenere sulla zona davanti al veicolo. Il guidatore ha la responsabilità di guidare sempre in
modo sicuro prestando attenzione alle caratteristiche dell’area circostante e di azionare il volante per correggere la tra-
iettoria del veicolo. Il guidatore deve inoltre fare delle soste in caso di stan-chezza, ad esempio nel caso di guida
per un periodo prolungato.
●Se non si guida in condizioni ottimali e non si presta l’attenzione necessaria si
potrebbero causare incidenti con conse- guenti lesioni gravi o mortali.
■Situazioni inadatte all’utilizzo del
sistema LTA
Nelle seguenti situazioni, usare l’interrut- tore LTA per spegnere il sistema. La man-cata osservanza potrebbe causare
incidenti con conseguenti lesioni gravi o mortali.
●Durante la guida su fondo stradale reso scivoloso dalla pioggia, dalla neve, dal ghiaccio, ecc.
●Durante la guida su strade innevate.
●Quando le linee di corsia bianche (gialle) risultano poco visibili a causa di
pioggia, neve, nebbia, polvere, ecc.
●Quando una delle corsie della strada che si percorre è chiusa per manuten-
zione o si percorre una corsia provviso- ria.
●Durante la guida attraverso cantieri e
aree interessate da lavori di costru- zione.
●Sono montate una ruota di scorta, le
catene da neve, ecc.
●Quando i pneumatici sono eccessiva- mente usurati o la pressione di gonfiag-
gio è insufficiente.
●Durante il traino di un rimorchio o durante il traino di emergenza.
■Per evitare malfunzionamenti e l’atti-vazione accidentale del sistema LTA
●Non modificare i fari né applicare ade-sivi, ecc. sulla superficie delle luci.
●Non apportare modifiche alle sospen-sioni, ecc. Se le sospensioni, ecc. devono essere sostituite, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professioni-sta adeguatamente qualificato e attrez-
zato.
●Non installare né posare alcun oggetto sul cofano o sulla griglia. Inoltre, non
installare alcuna protezione a griglia (bull bars, kangaroo bar, ecc.).
●Se il parabrezza deve essere riparato,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualifi-
cato e attrezzato.
■Condizioni alle quali le funzioni potrebbero non funzionare corretta-
mente
Nelle situazioni seguenti, le funzioni potrebbero non attivarsi correttamente e il veicolo potrebbe allontanarsi dalla sua
corsia. Guidare con prudenza prestando sempre attenzione all’ambiente circo-stante e azionare il volante per correggere
la traiettoria del veicolo senza affidarsi completamente alle funzioni del sistema.

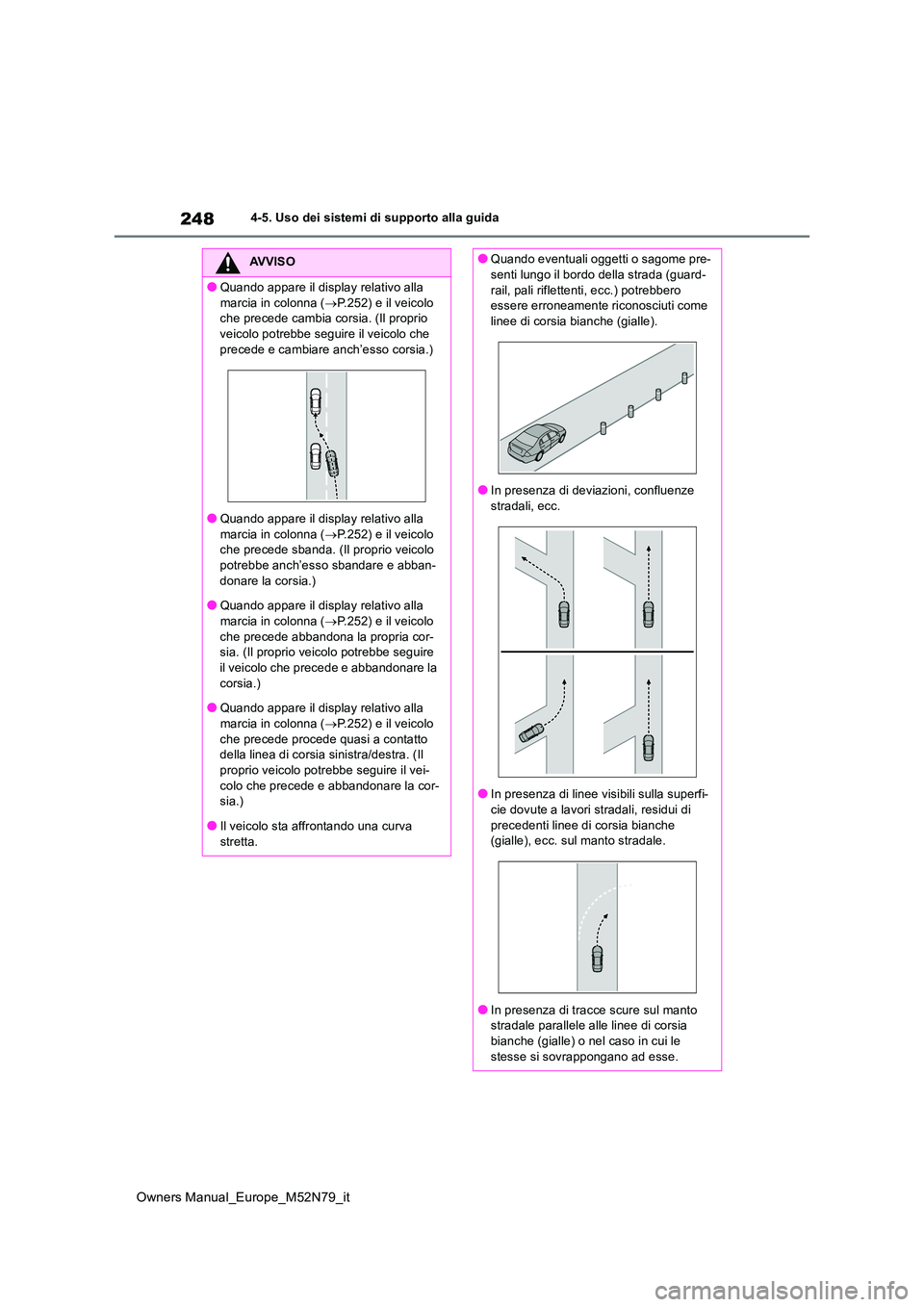

248
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
AVVISO
●Quando appare il display relativo alla
marcia in colonna ( P.252) e il veicolo che precede cambia corsia. (Il proprio veicolo potrebbe seguire il veicolo che
precede e cambiare anch’esso corsia.)
●Quando appare il display relativo alla
marcia in colonna ( P.252) e il veicolo che precede sbanda. (Il proprio veicolo potrebbe anch’esso sbandare e abban-
donare la corsia.)
●Quando appare il display relativo alla marcia in colonna ( P.252) e il veicolo
che precede abbandona la propria cor- sia. (Il proprio veicolo potrebbe seguire il veicolo che precede e abbandonare la
corsia.)
●Quando appare il display relativo alla marcia in colonna ( P.252) e il veicolo
che precede procede quasi a contatto della linea di corsia sinistra/destra. (Il
proprio veicolo potrebbe seguire il vei- colo che precede e abbandonare la cor-sia.)
●Il veicolo sta affrontando una curva stretta.
●Quando eventuali oggetti o sagome pre-senti lungo il bordo della strada (guard-
rail, pali riflettenti, ecc.) potrebbero essere erroneamente riconosciuti come linee di corsia bianche (gialle).
●In presenza di deviazioni, confluenze stradali, ecc.
●In presenza di linee visibili sulla superfi-cie dovute a lavori stradali, residui di
precedenti linee di corsia bianche (gialle), ecc. sul manto stradale.
●In presenza di tracce scure sul manto stradale parallele alle linee di corsia bianche (gialle) o nel caso in cui le
stesse si sovrappongano ad esse.
