TOYOTA YARIS CROSS 2023 Manuale duso (in Italian)

409
6
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
●È normale che la pressione di gonfiaggio dei pneumatici sia maggiore dopo la guida, per il calore generato all’interno di essi.
Non ridurre la pressione di gonfiaggio dopo aver guidato.
●Il peso di passeggeri e bagagli deve essere distribuito in modo tale che il vei-colo sia bilanciato.
AVVISO
■Un gonfiaggio corretto è essenziale per preservare le caratteristiche dello pneumatico
Mantenere i pneumatici gonfiati corretta-
mente. Se i pneumatici non sono correttamente gonfiati, possono verificarsi le seguenti
condizioni che possono causare incidenti con morte o serie lesioni alle persone:
●Usura eccessiva
●Usura non uniforme
●Scarso assetto
●Possibilità di scoppi in seguito al surri-
scaldamento degli pneumatici
●Trafilamenti d’aria tra pneumatico e
ruota
●Deformazione del cerchione e/o danni al pneumatico
●Maggior possibilità di danni al pneuma-tico durante la guida (a causa di pericoli presenti sulla strada, giunti di espan-
sione, bordi affilati presenti sulla strada, ecc.)
NOTA
■Quando si controlla e si regola la
pressione di gonfiaggio degli pneu- matici
Rimettere sempre i coperchietti sulle val- vole.
Se la valvola non è dotata di un cappuccio, la polvere o l’umidità possono penetrare all’interno della valvola causando una per-
dita d’aria che può provocare la riduzione della pressione di gonfiaggio dei pneuma-tici.

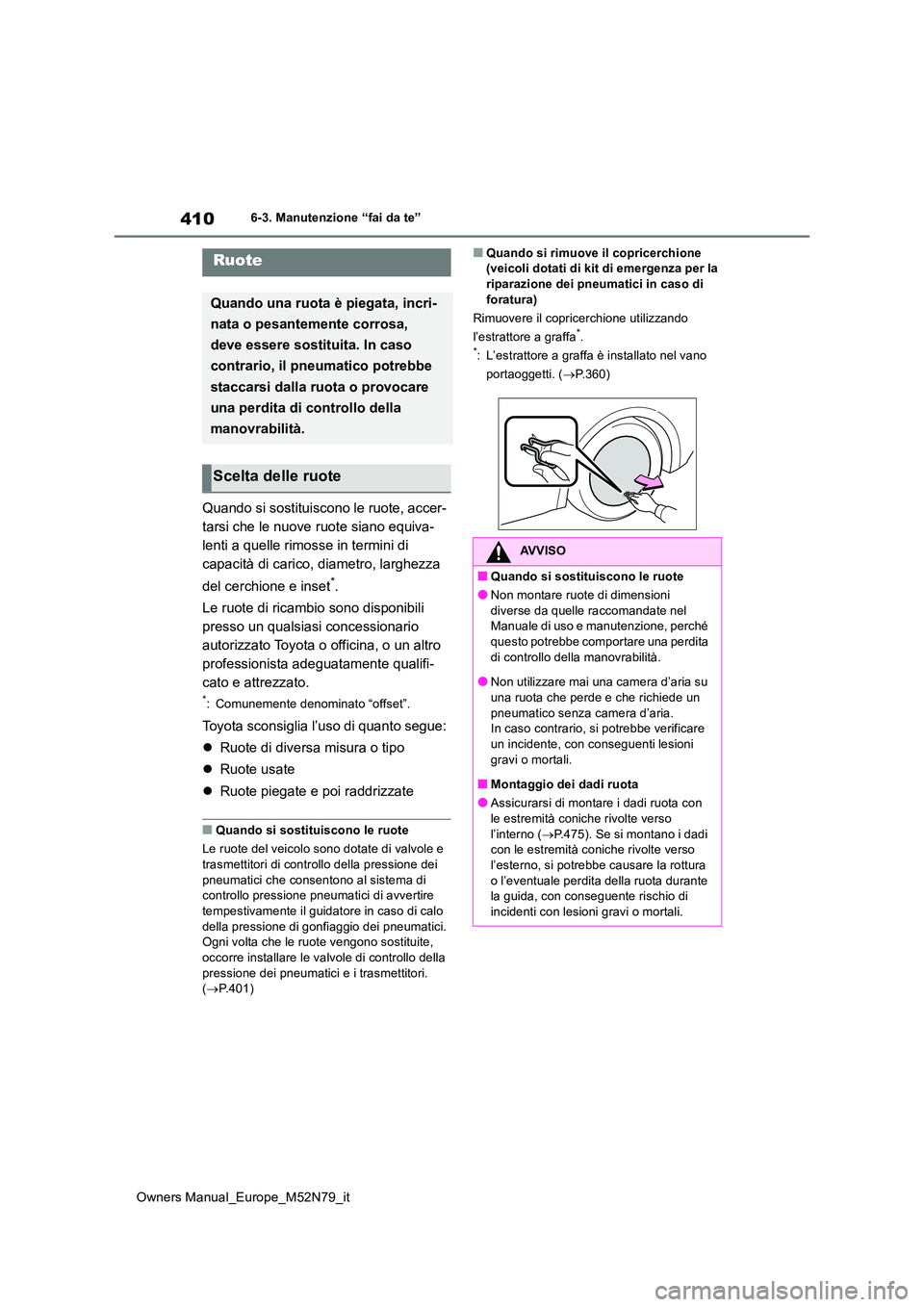

410
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Quando si sostituiscono le ruote, accer-
tarsi che le nuove ruote siano equiva-
lenti a quelle rimosse in termini di
capacità di carico, diametro, larghezza
del cerchione e inset*.
Le ruote di ricambio sono disponibili
presso un qualsiasi concessionario
autorizzato Toyota o officina, o un altro
professionista adeguatamente qualifi-
cato e attrezzato.
*: Comunemente denominato “offset”.
Toyota sconsiglia l’uso di quanto segue:
 Ruote di diversa misura o tipo
 Ruote usate
 Ruote piegate e poi raddrizzate
■Quando si sostituiscono le ruote
Le ruote del veicolo sono dotate di valvole e trasmettitori di controllo della pressione dei
pneumatici che consentono al sistema di controllo pressione pneumatici di avvertire tempestivamente il guidatore in caso di calo
della pressione di gonfiaggio dei pneumatici. Ogni volta che le ruote vengono sostituite, occorre installare le valvole di controllo della
pressione dei pneumatici e i trasmettitori. ( P.401)
■Quando si rimuove il copricerchione (veicoli dotati di kit di emergenza per la riparazione dei pneumatici in caso di
foratura)
Rimuovere il copricerchione utilizzando
l’estrattore a graffa*.*: L’estrattore a graffa è installato nel vano
portaoggetti. ( P.360)
Ruote
Quando una ruota è piegata, incri-
nata o pesantemente corrosa,
deve essere sostituita. In caso
contrario, il pneumatico potrebbe
staccarsi dalla ruota o provocare
una perdita di controllo della
manovrabilità.
Scelta delle ruote
AVVISO
■Quando si sostituiscono le ruote
●Non montare ruote di dimensioni
diverse da quelle raccomandate nel Manuale di uso e manutenzione, perché questo potrebbe comportare una perdita
di controllo della manovrabilità.
●Non utilizzare mai una camera d’aria su una ruota che perde e che richiede un
pneumatico senza camera d’aria. In caso contrario, si potrebbe verificare un incidente, con conseguenti lesioni
gravi o mortali.
■Montaggio dei dadi ruota
●Assicurarsi di montare i dadi ruota con le estremità coniche rivolte verso
l’interno ( P.475). Se si montano i dadi con le estremità coniche rivolte verso l’esterno, si potrebbe causare la rottura
o l’eventuale perdita della ruota durante la guida, con conseguente rischio di incidenti con lesioni gravi o mortali.

411
6
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
Usare esclusivamente dadi della
ruota Toyota e chiavi per dadi ruote
appositamente progettate per l’uti-
lizzo sulle vostre ruote in alluminio.
 Quando si ruotano, si riparano o si
sostituiscono i pneumatici, control-
lare che i dadi ruota siano ancora
ben serrati dopo aver percorso 1600
km.
 Quando si utilizzano le catene da
neve, fare attenzione a non danneg-
giare le ruote in alluminio.
 Utilizzare solo pesi di equilibratura
originali Toyota o di tipo equivalente
e servirsi di un martello in plastica o
gomma quando si effettua l’equili-
bratura delle ruote.
AVVISO
●Non usare mai olio o grasso sui dadi o
sui bulloni della ruota. L’olio o il grasso potrebbero provocare un eccessivo serraggio dei dadi cau-
sando il danneggiamento dei bulloni o del cerchio. Inoltre, l’olio o il grasso potrebbero causare l’allentamento dei
dadi ruota e la perdita della stessa con conseguente rischio di incidenti con lesioni gravi o mortali. Rimuovere ogni
traccia di olio o grasso dai dadi o dai bulloni della ruota.
■Uso di ruote difettose vietato
Non usare ruote crepate o deformate.
Così facendo, il pneumatico potrebbe per- dere aria durante la guida, provocando eventualmente un incidente.
NOTA
■Sostituzione delle valvole e dei tra-smettitori di controllo pressione pneumatici
●Dato che i lavori di riparazione o sostitu-
zione potrebbero influire sulle valvole e sui trasmettitori di controllo della pres-sione dei pneumatici, rivolgersi ad un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professioni-sta adeguatamente qualificato e attrez-
zato. Accertarsi inoltre di acquistare le valvole e i trasmettitori presso un qualsi-asi concessionario autorizzato Toyota o
officina, o un altro professionista ade- guatamente qualificato e attrezzato.
●Assicurarsi che sul veicolo vengano uti-
lizzate solo ruote Toyota originali. Le valvole e i trasmettitori di controllo della pressione dei pneumatici potreb-
bero non funzionare correttamente con ruote non originali.
Precauzioni relative alle ruote
in alluminio (se presenti)

412
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
1Spegnere l’interruttore POWER.
2 Aprire il vano portaoggetti. Far
uscire lo smorzatore.
3 Premere il vano portaoggetti sul lato
esterno del veicolo per scollegare i
2 fermi. Quindi estrarre il vano por-
taoggetti e scollegare le staffe di
fermo inferiori.
4 Estrarre il vano portaoggetti e scol-
legare le staffe di fermo inferiori.
5 Sbloccare il coperchio del filtro
( ), sfilarlo dagli artigli ( ), quindi
rimuoverlo.
Filtro aria condizionata
Per poter mantenere la sua effi-
cienza, il filtro dell’aria condizio-
nata deve essere sostituito
regolarmente.
Rimozione del filtro dell’aria
condizionata

413
6
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
6Rimuovere il filtro.
7 Sostituire il filtro aria condizionata
con uno nuovo.
Le frecce“ UP” riportate sul filtro e sulla
relativa scatola devono essere rivolte verso
l’alto.
■Intervalli di controllo
Ispezionare e sostituire il filtro aria condizio- nata rispettando la manutenzione program-mata. In zone polverose o con intenso
traffico, potrebbe essere necessaria una sostituzione anticipata . (Per informazioni sulla manutenzione programmata, fare riferi-
mento al “Libretto di manutenzione Toyota” o al “Libretto di garanzia Toyota”.)
■Se il flusso dell’aria proveniente dalle bocchette diminuisce notevolmente
Il filtro potrebbe essere ostruito. Controllarlo
ed eventualmente sostituirlo.
NOTA
■Quando si utilizza l’impianto di con-
dizionamento aria
Verificare che sia sempre installato un fil- tro.Il funzionamento dell’impianto di condizio-
namento aria senza un filtro potrebbe cau- sare danni al sistema.
■Per evitare di danneggiare il coper-
chio del filtro
Quando si sposta il coperchio del filtro nella direzione indicata dalla freccia per rimuoverlo, prestare attenzione a non
esercitare una forza eccessiva ai fermagli. Altrimenti, essi potrebbero subire danni.

414
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Rimuovere la polvere dalla bocchetta di
aerazione utilizzando un aspirapol-
vere, ecc.
Tenere presente che per rimuovere polvere
e intasamenti si deve usare esclusivamente
una sorgente di aspirazione. Il tentativo di
rimuovere polvere e intasamenti con il getto
di una pistola ad aria, ecc. potrebbe invece
spingerli all’interno della bocchetta di aera-
zione. ( P.416)
Nell’impossibilità di rimuovere comple-
tamente polvere e intasamenti con il
coperchio della bocchetta di aerazione
installato, rimuovere il coperchio e
pulire il filtro.
1 Spegnere l’interruttore POWER.
2 Rimuovere il coperchio della boc-
chetta di aerazione mediante un
cacciavite a testa piatta.
1 Tirare il coperchio come illustrato
nella figura per disimpegnare i 2
artigli, iniziando dall’artiglio
nell’angolo superiore destro.
2 Tirare il coperchio verso la parte
laterale del veicolo per rimuoverlo.
Pulizia della bocchetta di
aerazione batteria ibrida
(batteria di trazione) e del
filtro
Per evitare un aumento dei con-
sumi di carburante, ispezionare
visivamente la bocchetta di aera-
zione della batteria ibrida (batteria
di trazione) periodicamente, per
verificare l’eventuale presenza di
polvere e intasamenti. Se risulta
impolverata o ostruita, o se sul
display multifunzione viene visua-
lizzato il messaggio “Manutenz.
neces. per componenti raffred.
batteria di trazione Cons. manuale
utente”, pulire la bocchetta di
aerazione adottando le seguenti
procedure:
Pulizia della bocchetta di aera-
zione
Qualora fosse impossibile
rimuovere completamente pol-
vere e intasamenti

415
6
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
3Rimuovere il filtro della bocchetta di
aerazione.
1 Disimpegnare i 2 artigli come
mostrato nella figura.
2 Disimpegnare le 2 linguette e rimuo-
vere il filtro dal coperchio come illu-
strato in figura.
4 Rimuovere la polvere e gli intasa-
menti dal filtro servendosi di un
aspirapolvere, ecc.
Non dimenticare di rimuovere la polvere e gli intasamenti anche dall’interno del coperchio della bocchetta di aerazione.
5 Rimontare il filtro sul coperchio.
1 Impegnare il filtro sulle 2 linguette
come mostrato nella figura.
2 Impegnare i 2 artigli per installare il
filtro.
Assicurarsi che il filtro non sia storto o defor- mato al momento di installarlo.
6 Installare il coperchio della boc-
chetta di aerazione.
1 Inserire la linguetta del coperchio
come illustrato nella figura.
2 Premere il coperchio per impegnare
i 2 artigli.
■Manutenzione programmata della boc-
chetta di aerazione
Fare riferimento a “Libretto di manutenzione Toyota” o “Libretto di garanzia Toyota”.
■Pulizia della bocchetta di aerazione
●La presenza di polvere nella bocchetta di aerazione può interferire con il raffredda-mento della batteria ibrida (batteria di tra-
zione). Se la batteria ibrida (batteria di

416
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
trazione) si surriscalda, la distanza ancora percorribile dal veicolo usando il motore elettrico (motore di trazione) può diminuire
e il consumo di carburante può aumentare. Ispezionare e pulire periodicamente la bocchetta di aerazione.
●La manipolazione impropria del coperchio della bocchetta di aerazione e del filtro può
danneggiare questi ultimi. In caso di dubbi circa la pulizia del filtro, contattare un qual-siasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguata- mente qualificato e attrezzato.
■Se sul display multifunzione viene visualizzato il messaggio “Manutenz.
neces. per componenti raffred. batteria di trazione Cons. manuale utente”
●Se appare questo messaggio sul display multifunzione, rimuovere il coperchio della bocchetta di aerazione e pulire il filtro.
( P.414)
●Dopo aver pulito la bocchetta di aerazione,
avviare il sistema ibrido e verificare che il messaggio di avviso non venga più visua-lizzato.
Potrebbero volerci 20 minuti circa, da quando si avvia il sistema ibrido, perché scompaia il messaggio di avviso. Se il
messaggio di avviso non scompare dopo aver guidato per circa 20 minuti, far con-trollare il veicolo da un qualsiasi conces-
sionario o officina autorizzati Toyota, o un altro professionista adeguatamente qualifi-cato e attrezzato.
AVVISO
■Quando si pulisce la bocchetta di aerazione
●Non utilizzare acqua o altri liquidi per la
pulizia della bocchetta di aerazione. Se l’acqua entra in contatto con la batteria ibrida (batteria di trazione) o con altri
componenti, si può verificare un guasto o un incendio.
●Prima di pulire la bocchetta di aera-
zione, ricordarsi di spegnere l’interrut- tore POWER per arrestare il sistema ibrido.
■Quando si rimuove il coperchio della bocchetta di aerazione
Non toccare la presa di servizio ubicata
accanto alla bocchetta di aerazione. ( P. 8 2 )
NOTA
■Quando si pulisce la bocchetta di aerazione
Tenere presente che per rimuovere pol-
vere e intasamenti dalla bocchetta di aera- zione si deve usare esclusivamente una sorgente di aspirazione. Se si dovesse uti-
lizzare una pistola ad aria compressa, ecc. per soffiare via la polvere e gli intasamenti, questi ultimi potrebbero essere spinti nella
bocchetta di aerazione, il che potrebbe influire negativamente sulle prestazioni della batteria ibrida (batteria di trazione) e
provocare un difetto di funzionamento.
■Per evitare di danneggiare il veicolo
●Evitare assolutamente che acqua o corpi estranei penetrino all’interno della bocchetta di aerazione quando è
rimosso il coperchio.
●Maneggiare il filtro rimosso con cautela, in modo da non danneggiarlo.
In caso di danneggiamento del filtro, farlo sostituire da un qualsiasi conces-sionario autorizzato Toyota o officina, o
da un altro professionista adeguata- mente qualificato e attrezzato.
●Assicurarsi di reinstallare il filtro e il
coperchio nella posizione originale dopo la pulizia.

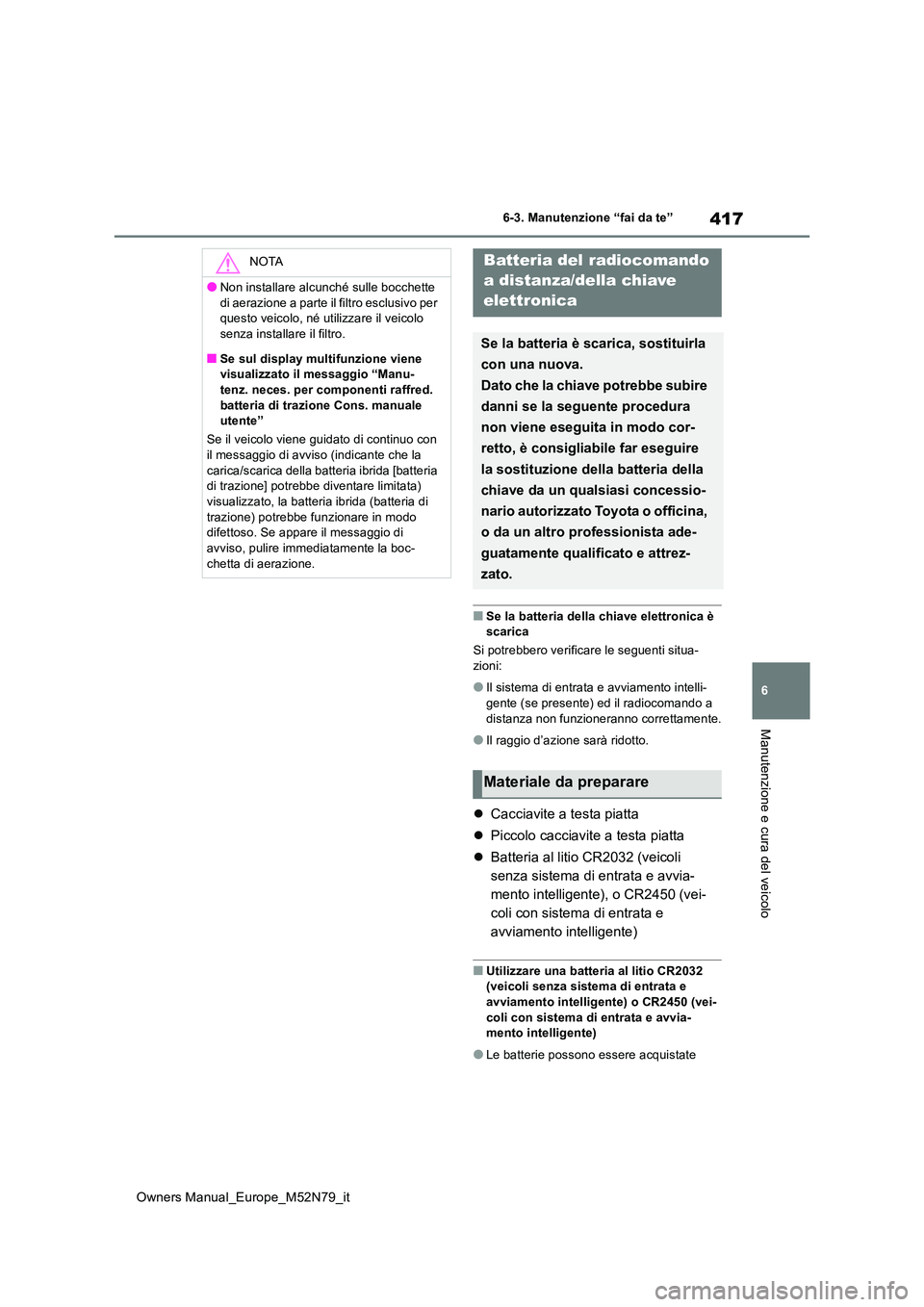

417
6
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
■Se la batteria della chiave elettronica è scarica
Si potrebbero verificare le seguenti situa- zioni:
●Il sistema di entrata e avviamento intelli-gente (se presente) ed il radiocomando a
distanza non funzioneranno correttamente.
●Il raggio d’azione sarà ridotto.
 Cacciavite a testa piatta
 Piccolo cacciavite a testa piatta
 Batteria al litio CR2032 (veicoli
senza sistema di entrata e avvia-
mento intelligente), o CR2450 (vei-
coli con sistema di entrata e
avviamento intelligente)
■Utilizzare una batteria al litio CR2032 (veicoli senza sistema di entrata e
avviamento intelligente) o CR2450 (vei- coli con sistema di entrata e avvia-mento intelligente)
●Le batterie possono essere acquistate
NOTA
●Non installare alcunché sulle bocchette
di aerazione a parte il filtro esclusivo per questo veicolo, né utilizzare il veicolo senza installare il filtro.
■Se sul display multifunzione viene visualizzato il messaggio “Manu-tenz. neces. per componenti raffred.
batteria di trazione Cons. manuale utente”
Se il veicolo viene guidato di continuo con il messaggio di avviso (indicante che la
carica/scarica della batteria ibrida [batteria di trazione] potrebbe diventare limitata) visualizzato, la batteria ibrida (batteria di
trazione) potrebbe funzionare in modo difettoso. Se appare il messaggio di avviso, pulire immediatamente la boc-
chetta di aerazione.
Batteria del radiocomando
a distanza/della chiave
elettronica
Se la batteria è scarica, sostituirla
con una nuova.
Dato che la chiave potrebbe subire
danni se la seguente procedura
non viene eseguita in modo cor-
retto, è consigliabile far eseguire
la sostituzione della batteria della
chiave da un qualsiasi concessio-
nario autorizzato Toyota o officina,
o da un altro professionista ade-
guatamente qualificato e attrez-
zato.
Materiale da preparare

418
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
presso un qualsiasi concessionario auto- rizzato Toyota o officina, o un altro profes-sionista adeguatamente qualificato e
attrezzato, presso rivenditori locali di appa- recchiature elettriche o negozi di macchine fotografiche.
●Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal costruttore.
●Smaltire le batterie usate in ottemperanza alle leggi locali.
Veicoli senza sistema di entrata e
avviamento intelligente
1 Rimuovere il coperchio della chiave.
Per evitare di danneggiare la chiave, avvol- gere la punta del cacciavite a testa piatta
con uno straccio.
2 Rimuovere il coperchio della batte-
ria.
Utilizzare un cacciavite della misura corretta. Facendo leva con la forza si potrebbe dan-
neggiare il coperchio.
Se il coperchio della batteria risulta difficile da rimuovere, sollevare il bordo per rimuo-
verlo.
3 Rimuovere la batteria scarica
mediante un piccolo cacciavite a
testa piatta.
Per rimuovere la batteria, utilizzare un cac-
ciavite della misura corretta.
Inserire una nuova batteria con il morsetto “+” rivolto verso l’alto.
4 Installare il coperchio della batteria
con la linguetta rivolta verso l’alto.
Spingere tutto il bordo del coperchio della batteria nella chiave.
5 Installare il coperchio della chiave.
Allineare il coperchio con la chiave, quindi
Sostituzione della batteria
