419
6
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
premerlo e installarlo con movimento rettili- neo in quest’ultima.
Assicurarsi che il coperchio della chiave sia saldamente installato senza fessure tra que-
sto e la chiave.
6 Azionare l’interruttore o e
verificare che le porte possano
essere bloccate/sbloccate.
Veicoli con sistema di entrata e
avviamento intelligente
1 Sbloccare e rimuovere la chiave
meccanica.
2 Rimuovere il coperchio della chiave.
Utilizzare un cacciavite della misura corretta. Facendo leva con la forza si potrebbe dan-
neggiare il coperchio.
Per evitare di danneggiare la chiave, avvol- gere la punta del cacciavite a testa piatta
con uno straccio.
3 Rimuovere la batteria scarica
mediante un piccolo cacciavite a
testa piatta.
Durante la rimozione del coperchio, il
modulo della chiave elettronica potrebbe aderire al coperchio e la batteria potrebbe
non risultare visibile. In questo caso, rimuo- vere il modulo chiave elettronica per rimuo-vere la batteria.
Per rimuovere la batteria, utilizzare un cac-
ciavite della misura corretta.
Inserire una nuova batteria con il morsetto “+” rivolto verso l’alto.
4 Durante l’installazione del coperchio
della chiave e della chiave mecca-
nica, operare seguendo il passo 2 e
il passo 1 invertendo l’ordine delle
operazioni.
5 Azionare l’interruttore o e
verificare che le porte possano
essere bloccate/sbloccate.

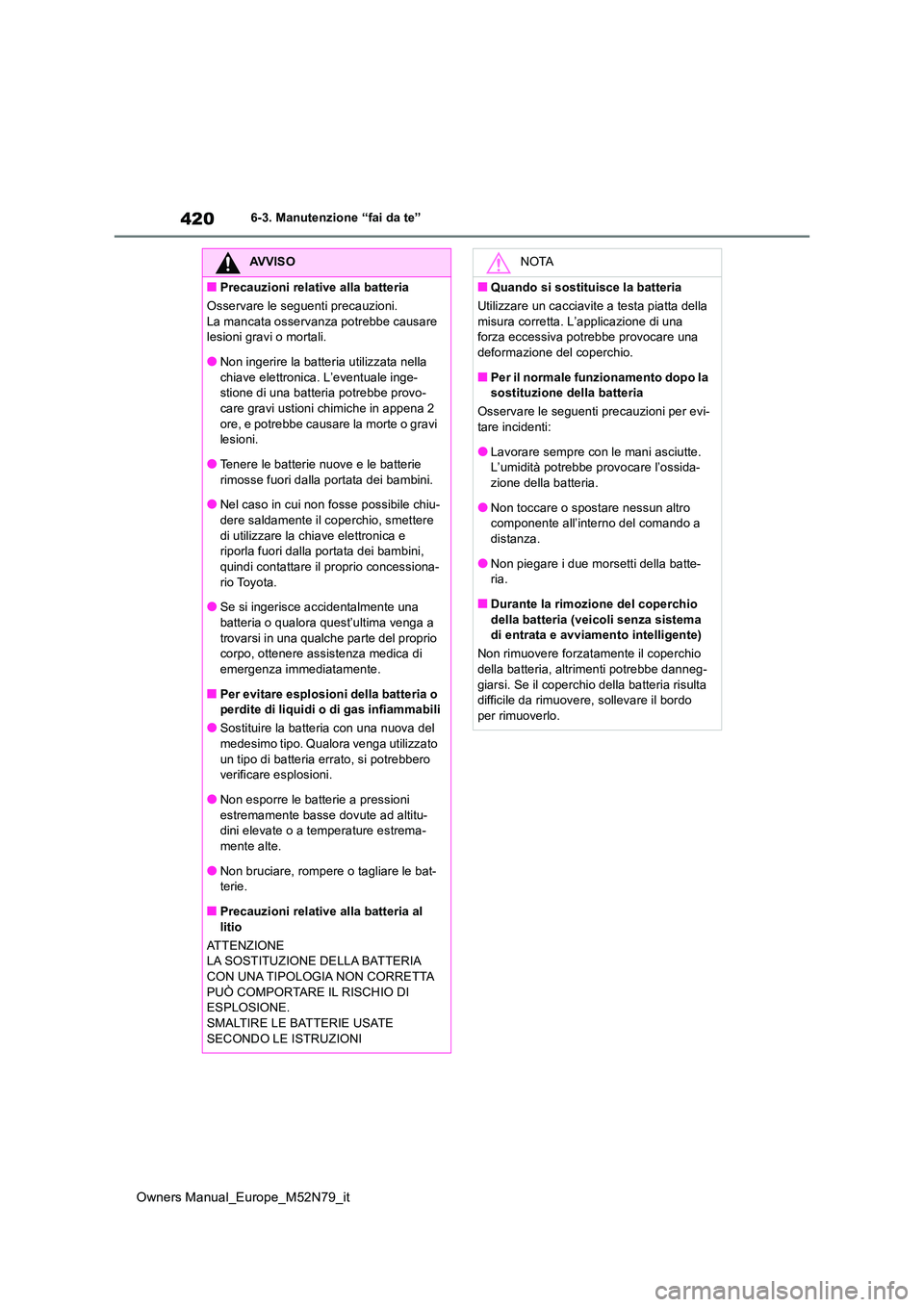

420
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
AVVISO
■Precauzioni relative alla batteria
Osservare le seguenti precauzioni.
La mancata osservanz a potrebbe causare lesioni gravi o mortali.
●Non ingerire la batteria utilizzata nella
chiave elettronica. L’eventuale inge- stione di una batteria potrebbe provo-care gravi ustioni chimiche in appena 2
ore, e potrebbe causare la morte o gravi lesioni.
●Tenere le batterie nuove e le batterie
rimosse fuori dalla portata dei bambini.
●Nel caso in cui non fosse possibile chiu- dere saldamente il coperchio, smettere
di utilizzare la chiave elettronica e riporla fuori dalla portata dei bambini, quindi contattare il proprio concessiona-
rio Toyota.
●Se si ingerisce accidentalmente una batteria o qualora quest’ultima venga a
trovarsi in una qualche parte del proprio corpo, ottenere assistenza medica di emergenza immediatamente.
■Per evitare esplosioni della batteria o perdite di liquidi o di gas infiammabili
●Sostituire la batteria con una nuova del
medesimo tipo. Qualora venga utilizzato un tipo di batteria errato, si potrebbero verificare esplosioni.
●Non esporre le batterie a pressioni estremamente basse dovute ad altitu-dini elevate o a temperature estrema-
mente alte.
●Non bruciare, rompere o tagliare le bat- terie.
■Precauzioni relative alla batteria al litio
ATTENZIONE LA SOSTITUZIONE DELLA BATTERIA
CON UNA TIPOLOGIA NON CORRETTA PUÒ COMPORTARE IL RISCHIO DI ESPLOSIONE.
SMALTIRE LE BATTERIE USATE SECONDO LE ISTRUZIONI
NOTA
■Quando si sostituisce la batteria
Utilizzare un cacciavite a testa piatta della
misura corretta. L’applicazione di una forza eccessiva potrebbe provocare una deformazione del coperchio.
■Per il normale funzionamento dopo la sostituzione della batteria
Osservare le seguenti precauzioni per evi- tare incidenti:
●Lavorare sempre con le mani asciutte.L’umidità potrebbe provocare l’ossida-zione della batteria.
●Non toccare o spostare nessun altro componente all’interno del comando a distanza.
●Non piegare i due morsetti della batte-ria.
■Durante la rimozione del coperchio
della batteria (veicoli senza sistema di entrata e avviamento intelligente)
Non rimuovere forzatamente il coperchio della batteria, altrimenti potrebbe danneg-
giarsi. Se il coperchio della batteria risulta difficile da rimuovere, sollevare il bordo
per rimuoverlo.

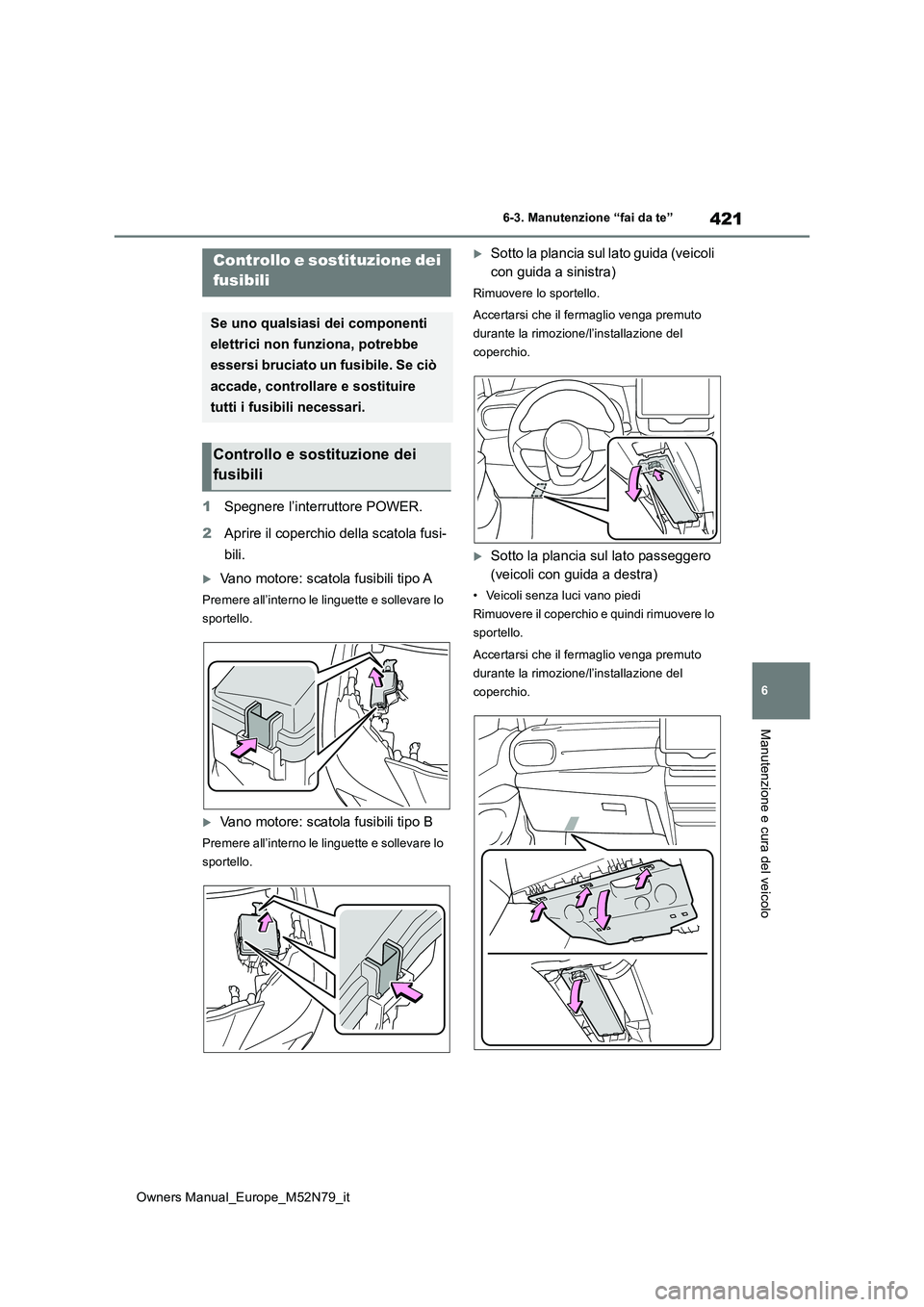

421
6
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
1Spegnere l’interruttore POWER.
2 Aprire il coperchio della scatola fusi-
bili.
Vano motore: scatola fusibili tipo A
Premere all’interno le linguette e sollevare lo
sportello.
Vano motore: scatola fusibili tipo B
Premere all’interno le linguette e sollevare lo
sportello.
Sotto la plancia sul lato guida (veicoli
con guida a sinistra)
Rimuovere lo sportello.
Accertarsi che il fermaglio venga premuto
durante la rimozione/l’installazione del
coperchio.
Sotto la plancia sul lato passeggero
(veicoli con guida a destra)
• Veicoli senza luci vano piedi
Rimuovere il coperchio e quindi rimuovere lo
sportello.
Accertarsi che il fermaglio venga premuto
durante la rimozione/l’installazione del
coperchio.
Controllo e sostituzione dei
fusibili
Se uno qualsiasi dei componenti
elettrici non funziona, potrebbe
essersi bruciato un fusibile. Se ciò
accade, controllare e sostituire
tutti i fusibili necessari.
Controllo e sostituzione dei
fusibili

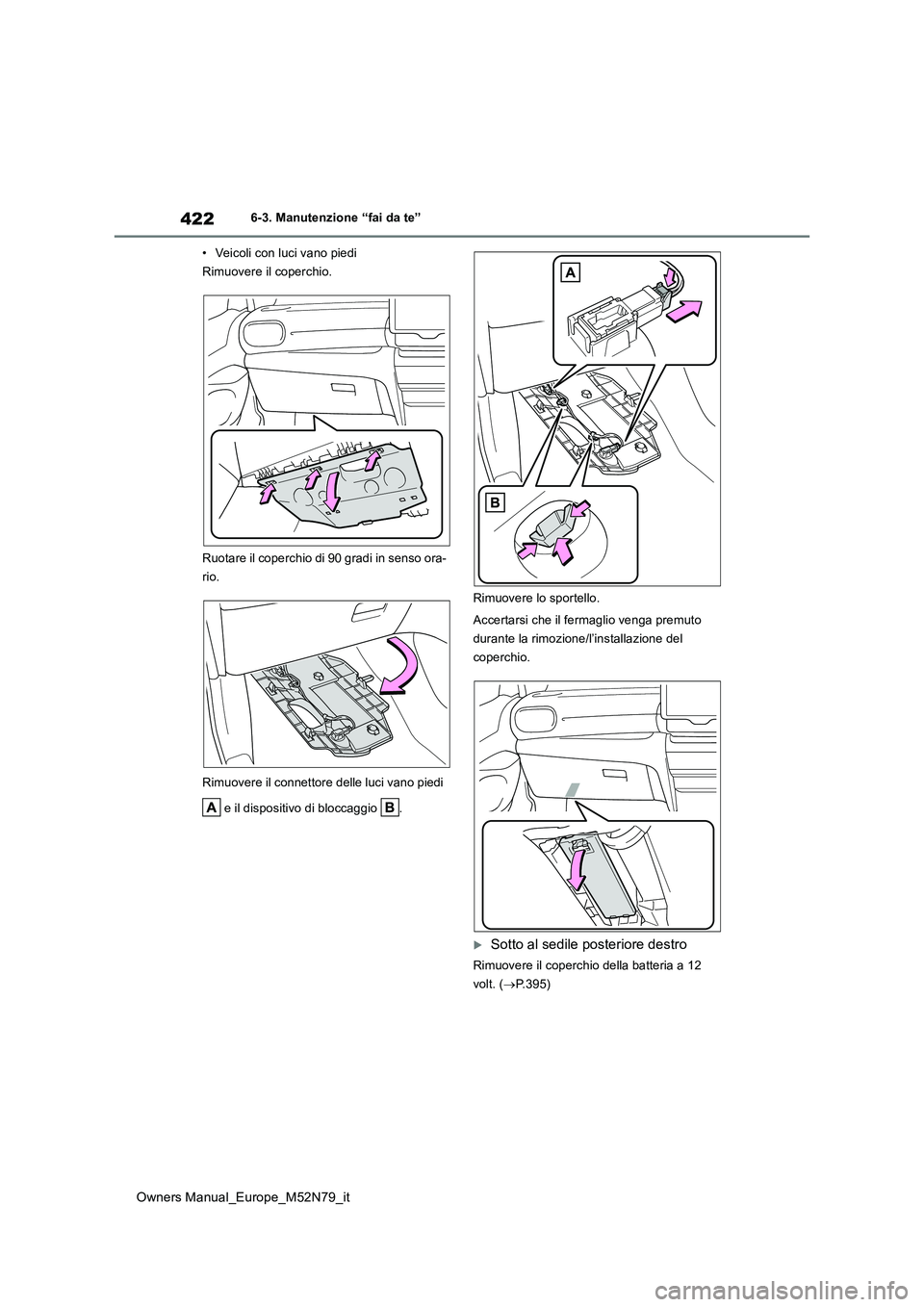

422
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
• Veicoli con luci vano piedi
Rimuovere il coperchio.
Ruotare il coperchio di 90 gradi in senso ora-
rio.
Rimuovere il connettore delle luci vano piedi
e il dispositivo di bloccaggio .
Rimuovere lo sportello.
Accertarsi che il fermaglio venga premuto
durante la rimozione/l’installazione del
coperchio.
Sotto al sedile posteriore destro
Rimuovere il coperchio della batteria a 12
volt. ( P.395)

423
6
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
3Rimuovere il fusibile con l’estrat-
tore.
Solo i fusibili tipo A possono essere
rimossi utilizzando l’estrattore.
4 Controllare se il fusibile è bruciato.
Sostituire il fusibile bruciato con un nuovo
fusibile di amperaggio nominale adeguato. L’amperaggio nominale è indicato sullo spor-tello della scatola dei fusibili.
Tipo A
Fusibile normale
Fusibile bruciato
Tipo B
Fusibile normale
Fusibile bruciato
Tipo C
Fusibile normale
Fusibile bruciato
Tipo D
Fusibile normale
Fusibile bruciato

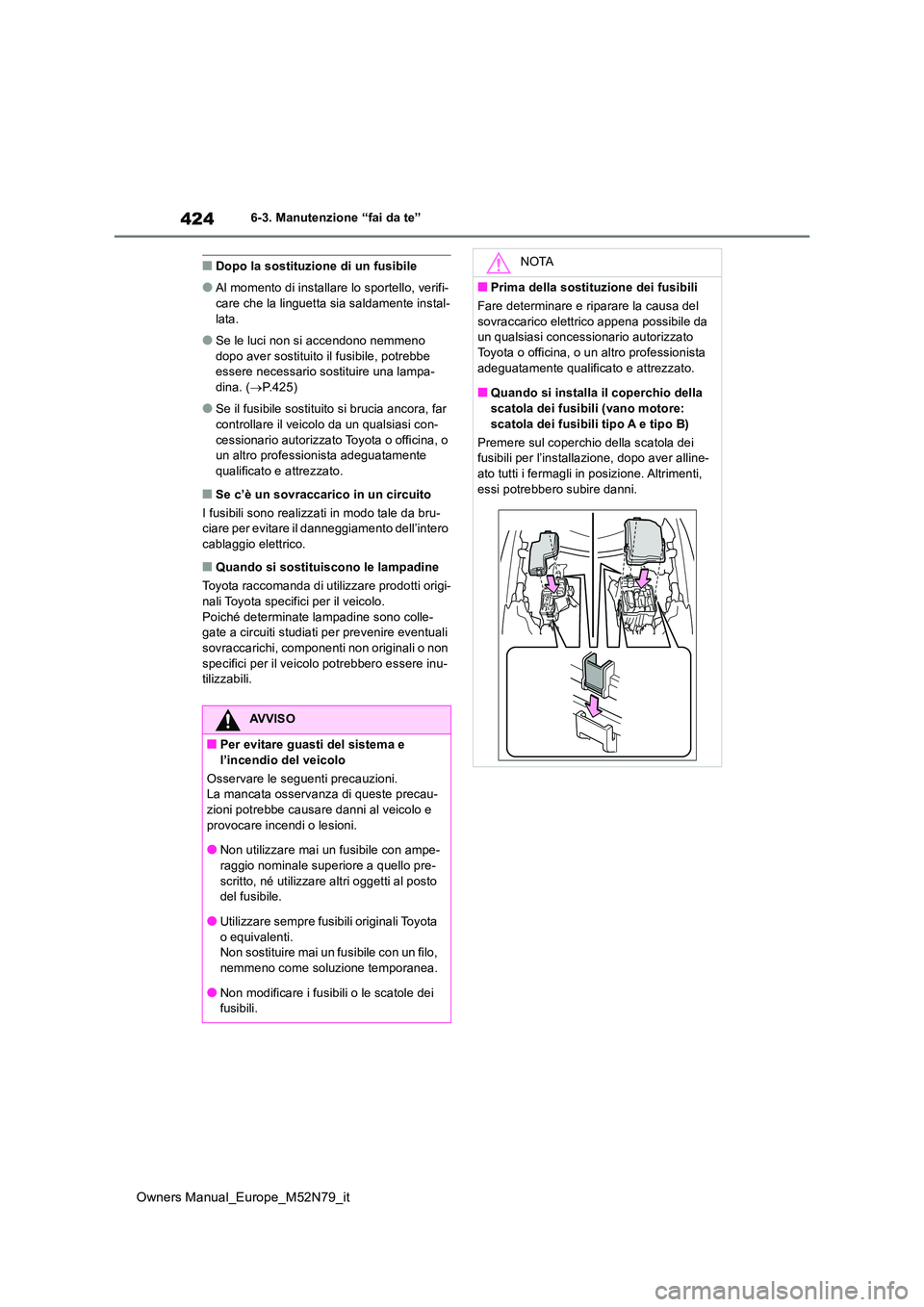

424
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
■Dopo la sostituzione di un fusibile
●Al momento di installare lo sportello, verifi-
care che la linguetta sia saldamente instal- lata.
●Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe essere necessario sostituire una lampa-
dina. ( P.425)
●Se il fusibile sostituito si brucia ancora, far
controllare il veicolo da un qualsiasi con- cessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
■Se c’è un sovraccarico in un circuito
I fusibili sono realizzati in modo tale da bru- ciare per evitare il danneggiamento dell’intero cablaggio elettrico.
■Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti origi-
nali Toyota specifici per il veicolo. Poiché determinate lampadine sono colle-gate a circuiti studiati per prevenire eventuali
sovraccarichi, componenti non originali o non specifici per il veicolo potrebbero essere inu-tilizzabili.
AVVISO
■Per evitare guasti del sistema e l’incendio del veicolo
Osservare le seguenti precauzioni. La mancata osservanza di queste precau-
zioni potrebbe causare danni al veicolo e provocare incendi o lesioni.
●Non utilizzare mai un fusibile con ampe-
raggio nominale superiore a quello pre- scritto, né utilizzare altri oggetti al posto del fusibile.
●Utilizzare sempre fusibili originali Toyota o equivalenti.Non sostituire mai un fusibile con un filo,
nemmeno come soluzione temporanea.
●Non modificare i fusibili o le scatole dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del
sovraccarico elettrico appena possibile da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■Quando si installa il coperchio della scatola dei fusibili (vano motore:
scatola dei fusibili tipo A e tipo B)
Premere sul coperchio della scatola dei fusibili per l’installazione, dopo aver alline-ato tutti i fermagli in posizione. Altrimenti,
essi potrebbero subire danni.

425
6
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
Controllare la potenza in watt della lam-
padina da sostituire. ( P.502)
Anteriore
Fari (tipo a lampadina)
Luci degli indicatori di direzione
anteriori (tipo a lampadina)
Posteriore
Luce di retromarcia (tipo a lampa-
dina) (veicoli con guida a sinistra)
Luci della targa
Luce di retromarcia (tipo a lampa-
dina) (veicoli con guida a destra)
Luci degli indicatori di direzione
posteriori (tipo a lampadina)
■Luci che devono essere sostituite
da un qualsiasi concessionario
autorizzato Toyota o officina, o un
altro professionista adeguata-
mente qualificato e attrezzato
 Fari (a LED)
 Luci di posizione anteriori
 Luci degli indicatori di direzione
anteriori (a LED)
 Luci di guida diurna
 Luci degli indicatori di direzione late-
rali
 Luci di coda
 Luci di stop
 Luce di retromarcia (a LED)
 Faro retronebbia
 Luci degli indicatori di direzione
posteriori (a LED)
 Terza luce di stop
Lampadine
Potete sostituire da voi le seguenti
lampadine. Il livello di difficoltà
della sostituzione dipende dalla
lampadina. Poiché esiste il rischio
che i componenti siano danneg-
giati, è consigliabile far eseguire la
sostituzione da un qualsiasi con-
cessionario autorizzato Toyota o
officina, o un altro professionista
adeguatamente qualificato e
attrezzato.
Preparazione per la sostitu-
zione di una lampadina
Ubicazione delle lampadine

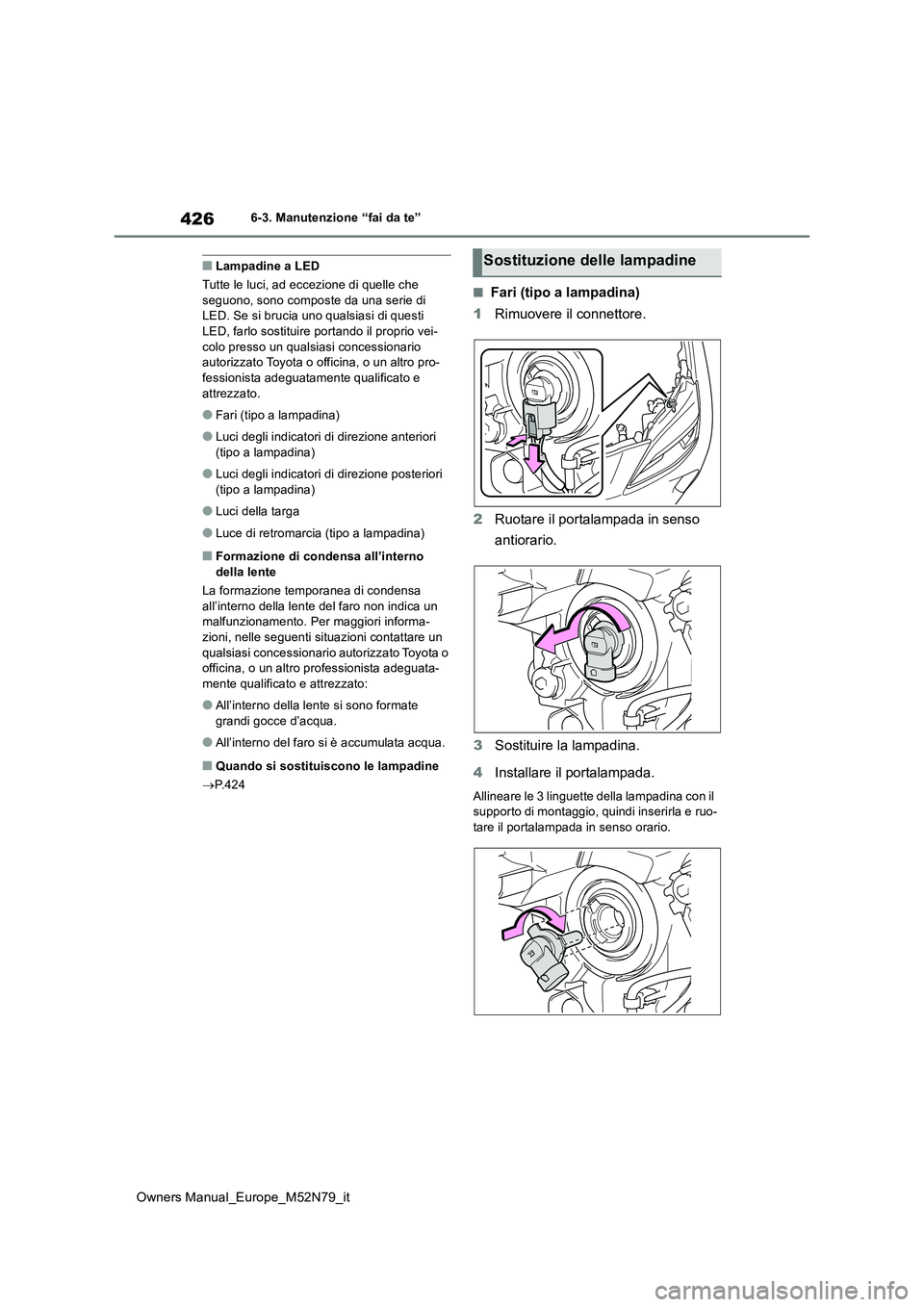

426
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
■Lampadine a LED
Tutte le luci, ad eccezione di quelle che seguono, sono composte da una serie di LED. Se si brucia uno qualsiasi di questi
LED, farlo sostituire portando il proprio vei- colo presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e attrezzato.
●Fari (tipo a lampadina)
●Luci degli indicatori di direzione anteriori
(tipo a lampadina)
●Luci degli indicatori di direzione posteriori
(tipo a lampadina)
●Luci della targa
●Luce di retromarcia (tipo a lampadina)
■Formazione di condensa all’interno della lente
La formazione temporanea di condensa
all’interno della lente del faro non indica un malfunzionamento. Per maggiori informa-zioni, nelle seguenti situazioni contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguata-mente qualificato e attrezzato:
●All’interno della lente si sono formate grandi gocce d’acqua.
●All’interno del faro si è accumulata acqua.
■Quando si sostituiscono le lampadine
 P.424
■Fari (tipo a lampadina)
1 Rimuovere il connettore.
2 Ruotare il portalampada in senso
antiorario.
3 Sostituire la lampadina.
4 Installare il portalampada.
Allineare le 3 linguette della lampadina con il supporto di montaggio, quindi inserirla e ruo-
tare il portalampada in senso orario.
Sostituzione delle lampadine

427
6
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
5Collegare il connettore.
6 Verificare l’installazione del porta-
lampada.
Scrollare delicatamente il portalampada per verificare che non si sia allentato, accendere
una volta i fari e verificare visivamente che non filtri alcuna luce attraverso il supporto di
montaggio.
■Luci degli indicatori di direzione
anteriori (tipo a lampadina)
1 Ruotare il portalampada in senso
antiorario.
2 Rimuovere la lampadina.
3 Per l’installazione, invertire l’ordine
dei punti elencati.
■Luci degli indicatori di direzione
posteriori (tipo a lampadina)
1 Aprire il portellone posteriore.
2 Rimuovere i 2 bulloni e tirare il
gruppo luci in direzione della parte
posteriore del veicolo per rimuo-
verlo.
3 Ruotare il portalampada in senso
antiorario.

428
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
4Rimuovere la lampadina.
5 Per installare la lampadina, ese-
guire gli interventi 3 e 4 invertendo
l’ordine delle operazioni.
6 Installare il gruppo lampadina.
Al momento dell’installazione, allineare le
guide e i piedini del gruppo lampa-
dina con il supporto.
7 Installare i 2 bulloni.
■Luce della targa
1 Rimuovere la lente.
1 Inserire un piccolo cacciavite a testa
piatta, ecc. nel foro destro o nel foro
sinistro presenti sulla lente.
2 Agire col cacciavite in posizione
inclinata in direzione della freccia
indicata nell’illustrazione, in modo
da rilasciare la sede di montaggio, e
quindi rimuovere la lente.
Per evitare di danneggiare il veicolo, avvol-
gere la punta del cacciavite con del nastro
