Page 91 of 400

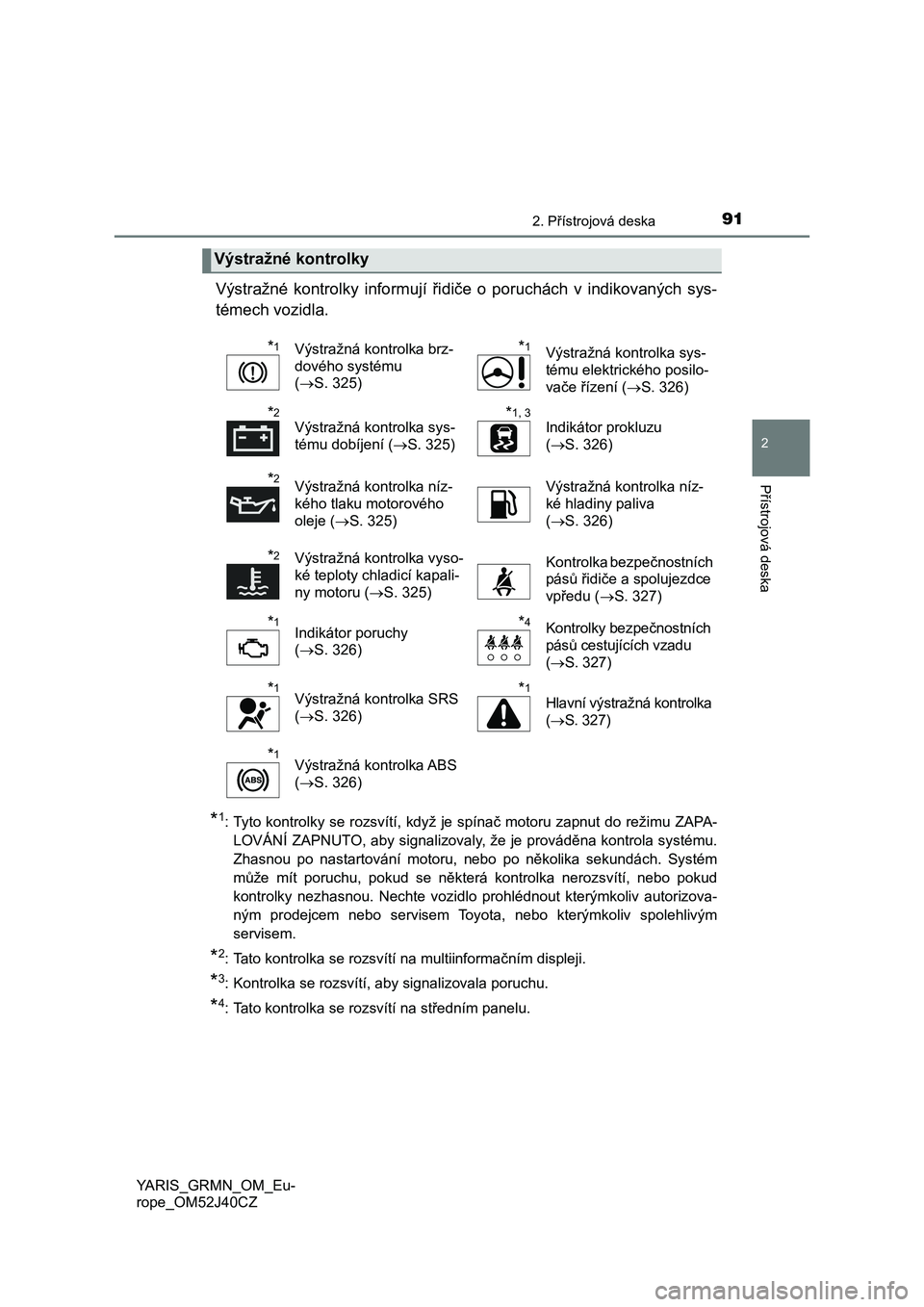

912. Přístrojová deska
2
Přístrojová deska
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Výstražné kontrolky informují řidiče o poruchách v indikovaných sys-
témech vozidla.
*1: Tyto kontrolky se rozsvítí, když je spínač motoru zapnut do režimu ZAPA-
LOVÁNÍ ZAPNUTO, aby signalizovaly, že je prováděna kontrola systému.
Zhasnou po nastartování motoru, nebo po několika sekundách. Systém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo pokud
kontrolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým
servisem.
*2: Tato kontrolka se rozsvítí na multiinformačním displeji.
*3: Kontrolka se rozsvítí, aby signalizovala poruchu.
*4: Tato kontrolka se rozsvítí na středním panelu.
Výstražné kontrolky
*1Výstražná kontrolka brz-
dového systému
(S. 325)*1Výstražná kontrolka sys-
tému elektrického posilo-
vače řízení (S. 326)
*2
Výstražná kontrolka sys-
tému dobíjení (S. 325)*1, 3
Indikátor prokluzu
(S. 326)
*2Výstražná kontrolka níz-
kého tlaku motorového
oleje (S. 325)Výstražná kontrolka níz-
ké hladiny paliva
(S. 326)
*2Výstražná kontrolka vyso-
ké teploty chladicí kapali-
ny motoru (S. 325)Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu (S. 327)
*1Indikátor poruchy
(S. 326)*4Kontrolky bezpečnostních
pásů cestujících vzadu
(S. 327)
*1Výstražná kontrolka SRS
(S. 326)*1
Hlavní výstražná kontrolka
(S. 327)
*1Výstražná kontrolka ABS
(S. 326)
Page 92 of 400

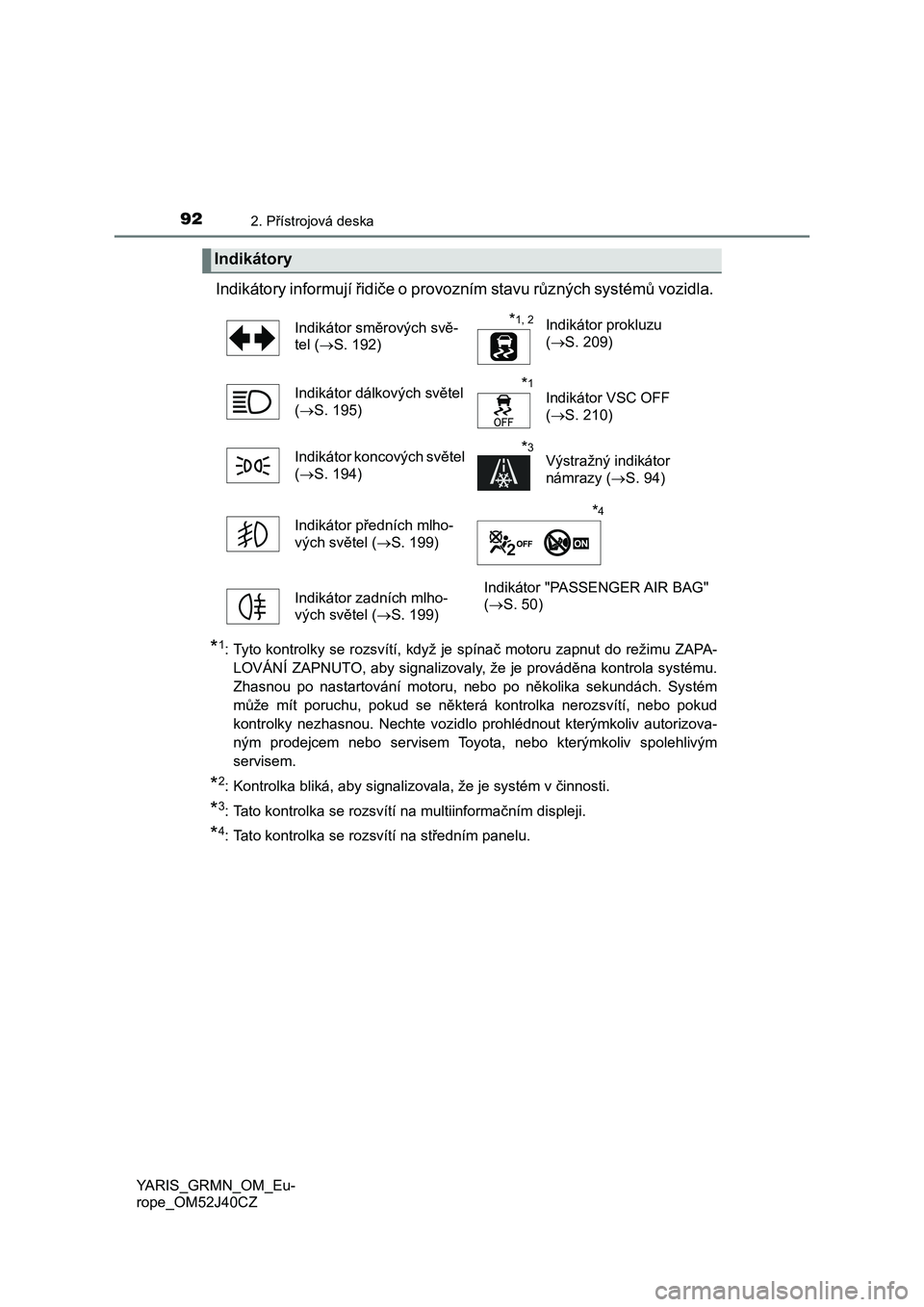

922. Přístrojová deska
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
*1: Tyto kontrolky se rozsvítí, když je spínač motoru zapnut do režimu ZAPA-
LOVÁNÍ ZAPNUTO, aby signalizovaly, že je prováděna kontrola systému.
Zhasnou po nastartování motoru, nebo po několika sekundách. Systém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo pokud
kontrolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým
servisem.
*2: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*3: Tato kontrolka se rozsvítí na multiinformačním displeji.
*4: Tato kontrolka se rozsvítí na středním panelu.
Indikátory
Indikátor směrových svě-
tel (S. 192)*1, 2Indikátor prokluzu
(S. 209)
Indikátor dálkových světel
(S. 195)
*1
Indikátor VSC OFF
(S. 210)
Indikátor koncových světel
(S. 194)
*3Výstražný indikátor
námrazy (S. 94)
Indikátor předních mlho-
vých světel (S. 199)
*4
Indikátor zadních mlho-
vých světel (S. 199)Indikátor "PASSENGER AIR BAG"
(S. 50)

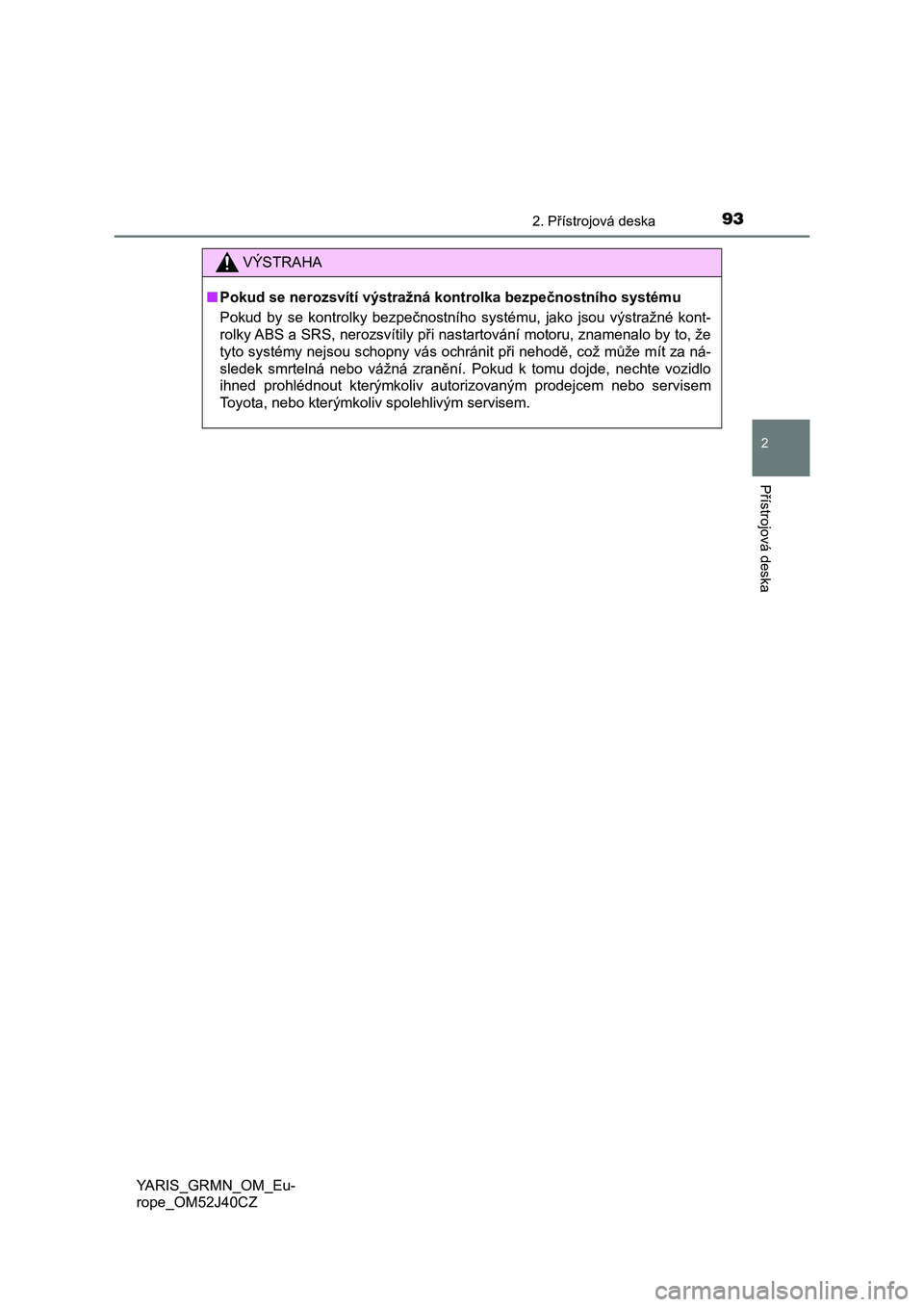

Page 93 of 400

932. Přístrojová deska
2
Přístrojová deska
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
VÝSTRAHA
■Pokud se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního systému, jako jsou výstražné kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenalo by to, že
tyto systémy nejsou schopny vás ochránit při nehodě, což může mít za ná-
sledek smrtelná nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo
ihned prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
Page 94 of 400

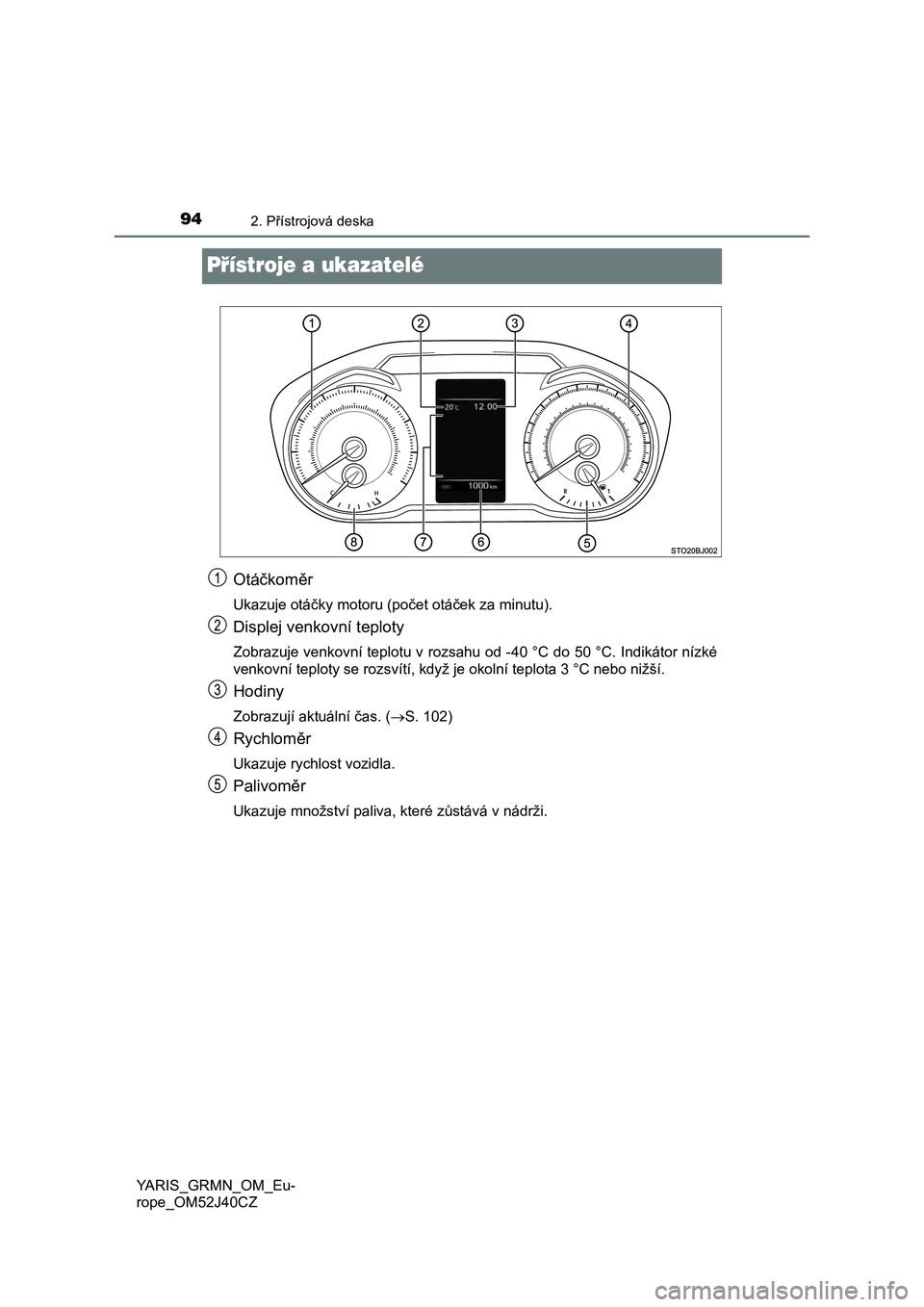

942. Přístrojová deska
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Přístroje a ukazatelé
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu).
Displej venkovní teploty
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C. Indiká tor nízké
venkovní teploty se rozsvítí, když je okolní teplota 3 °C nebo n ižší.
Hodiny
Zobrazují aktuální čas. (S. 102)
Rychloměr
Ukazuje rychlost vozidla.
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži.
Page 95 of 400

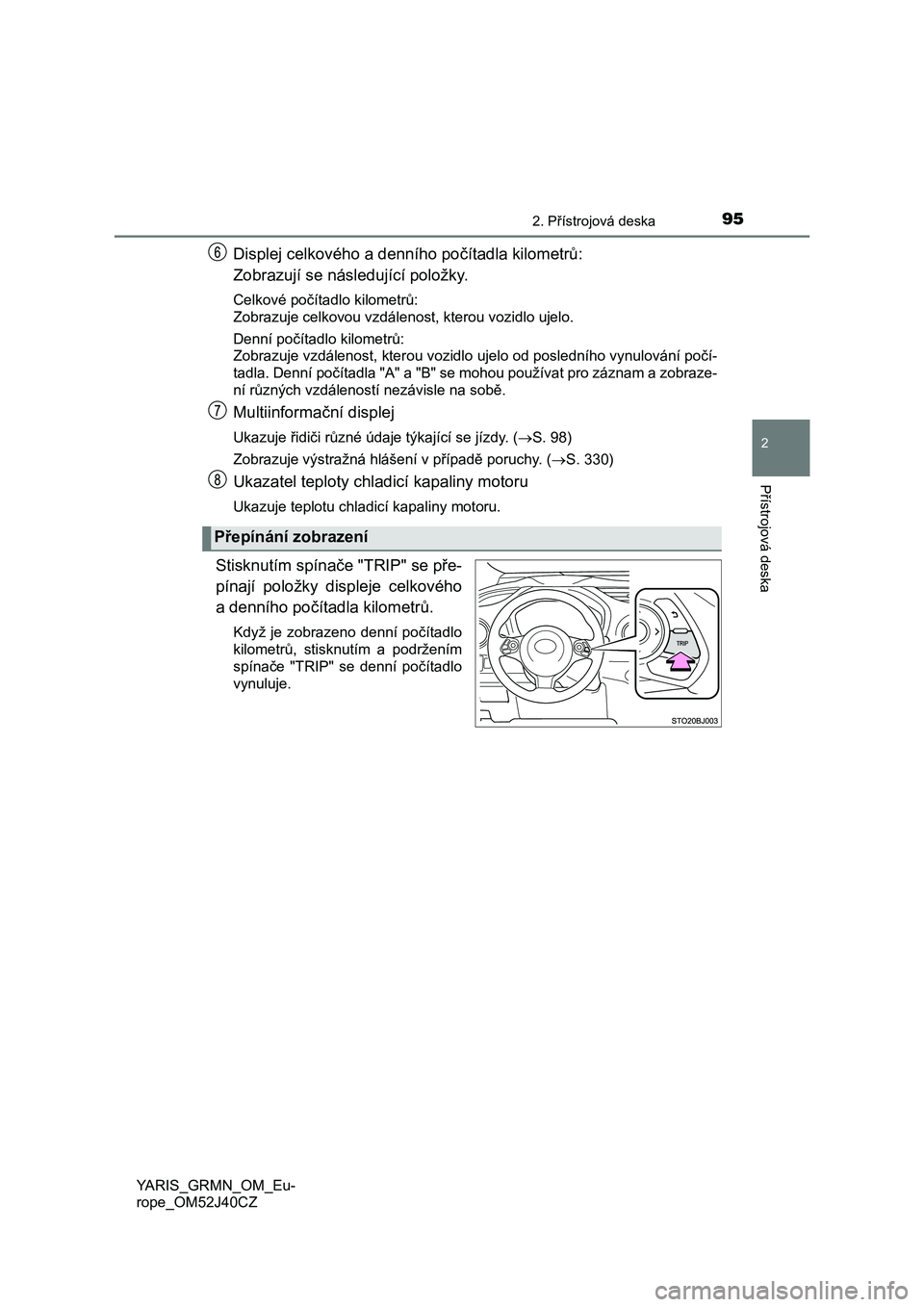

952. Přístrojová deska
2
Přístrojová deska
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Displej celkového a denního počítadla kilometrů:
Zobrazují se následující položky.
Celkové počítadlo kilometrů:
Zobrazuje celkovou vzdálenost, kterou vozidlo ujelo.
Denní počítadlo kilometrů:
Zobrazuje vzdálenost, kterou vozidlo ujelo od posledního vynulování počí-
tadla. Denní počítadla "A" a "B" se mohou používat pro záznam a zobraze-
ní různých vzdáleností nezávisle na sobě.
Multiinformační displej
Ukazuje řidiči různé údaje týkající se jízdy. (S. 98)
Zobrazuje výstražná hlášení v případě poruchy. (S. 330)
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru.
Stisknutím spínače "TRIP" se pře-
pínají položky displeje celkového
a denního počítadla kilometrů.
Když je zobrazeno denní počítadlo
kilometrů, stisknutím a podržením
spínače "TRIP" se denní počítadlo
vynuluje.
Přepínání zobrazení
Page 96 of 400

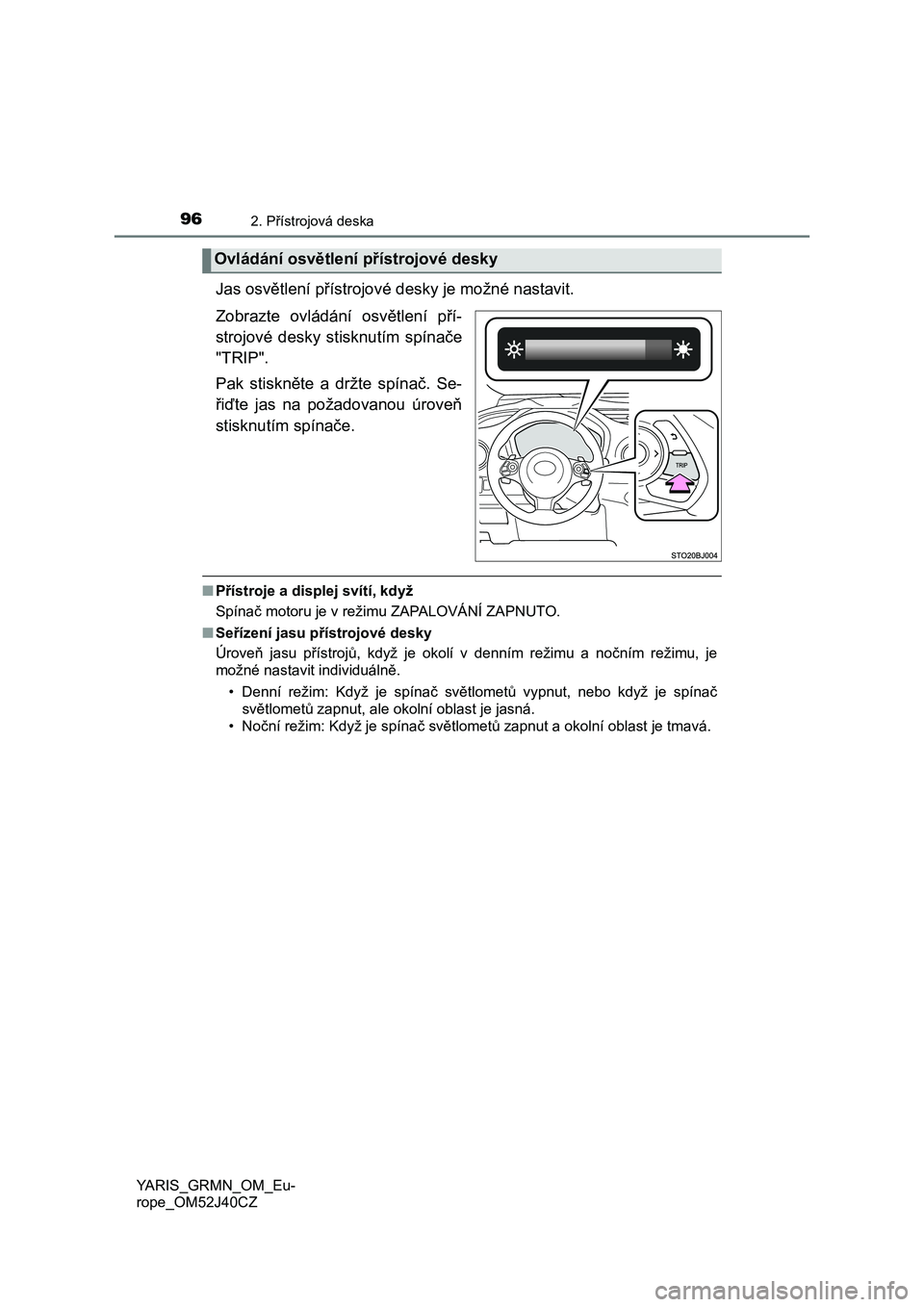

962. Přístrojová deska
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Jas osvětlení přístrojové desky je možné nastavit.
Zobrazte ovládání osvětlení pří-
strojové desky stisknutím spínače
"TRIP".
Pak stiskněte a držte spínač. Se-
řiďte jas na požadovanou úroveň
stisknutím spínače.
■Přístroje a displej svítí, když
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■Seřízení jasu přístrojové desky
Úroveň jasu přístrojů, když je okolí v denním režimu a nočním režimu, je
možné nastavit individuálně.
• Denní režim: Když je spínač světlometů vypnut, nebo když je spínač
světlometů zapnut, ale okolní oblast je jasná.
• Noční režim: Když je spínač světlometů zapnut a okolní oblast je tmavá.
Ovládání osvětlení přístrojové desky
Page 97 of 400

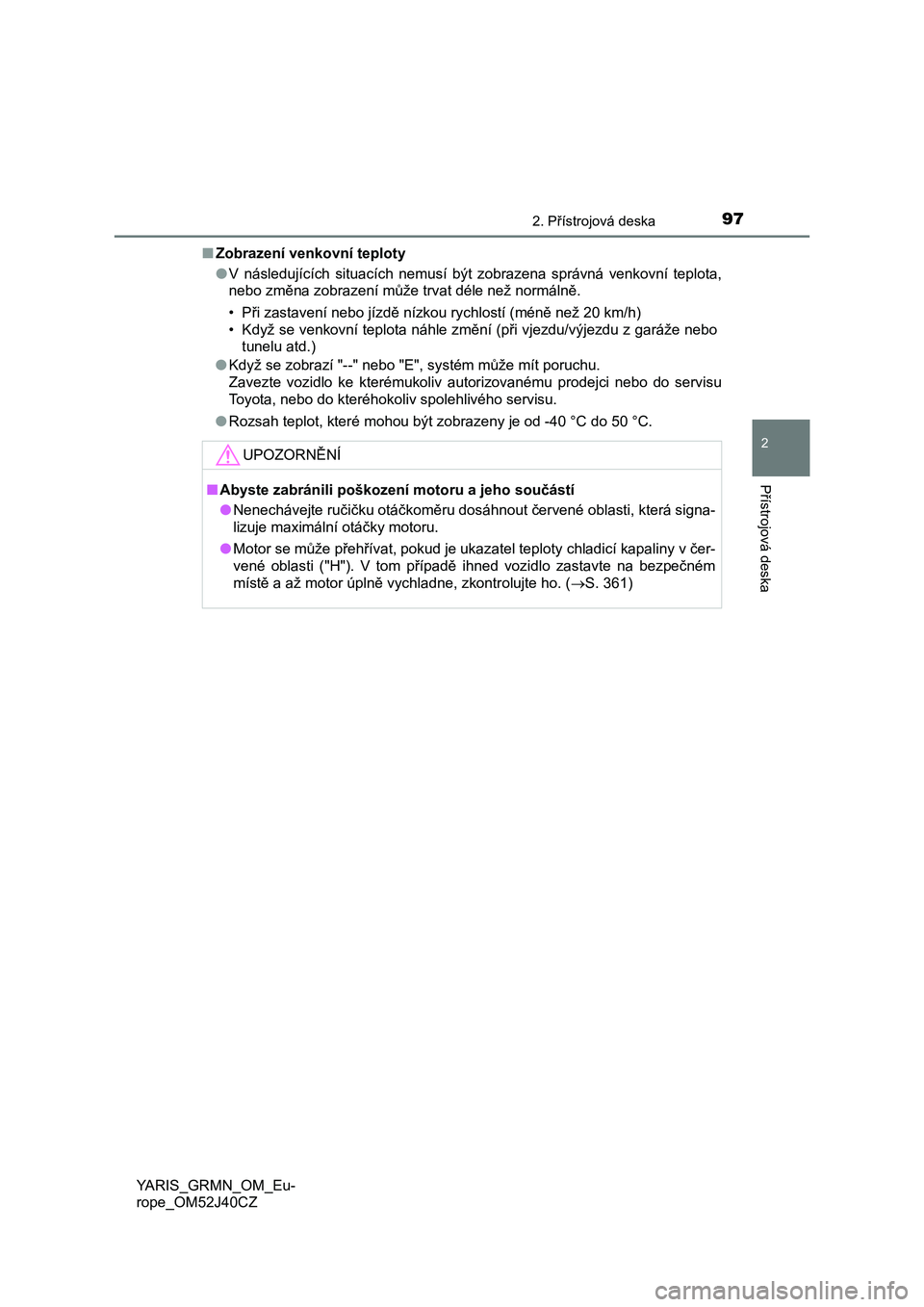

972. Přístrojová deska
2
Přístrojová deska
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ■Zobrazení venkovní teploty
●V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat déle než normálně.
• Při zastavení nebo jízdě nízkou rychlostí (méně než 20 km/h)
• Když se venkovní teplota náhle změní (při vjezdu/výjezdu z garáže nebo
tunelu atd.)
●Když se zobrazí "--" nebo "E", systém může mít poruchu.
Zavezte vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu
Toyota, nebo do kteréhokoliv spolehlivého servisu.
●Rozsah teplot, které mohou být zobrazeny je od -40 °C do 50 °C.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
●Nenechávejte ručičku otáčkoměru dosáhnout červené oblasti, která signa-
lizuje maximální otáčky motoru.
●Motor se může přehřívat, pokud je ukazatel teploty chladicí kapaliny v čer-
vené oblasti ("H"). V tom případě ihned vozidlo zastavte na bezpečném
<0050007400560057010c000300440003004400e50003005000520057005200550003007e0053004f0051010c00030059005c0046004b004f0044004700510048000f0003005d004e00520051005700550052004f0058004d005700480003004b0052001100
03000b[S. 361)
Page 98 of 400

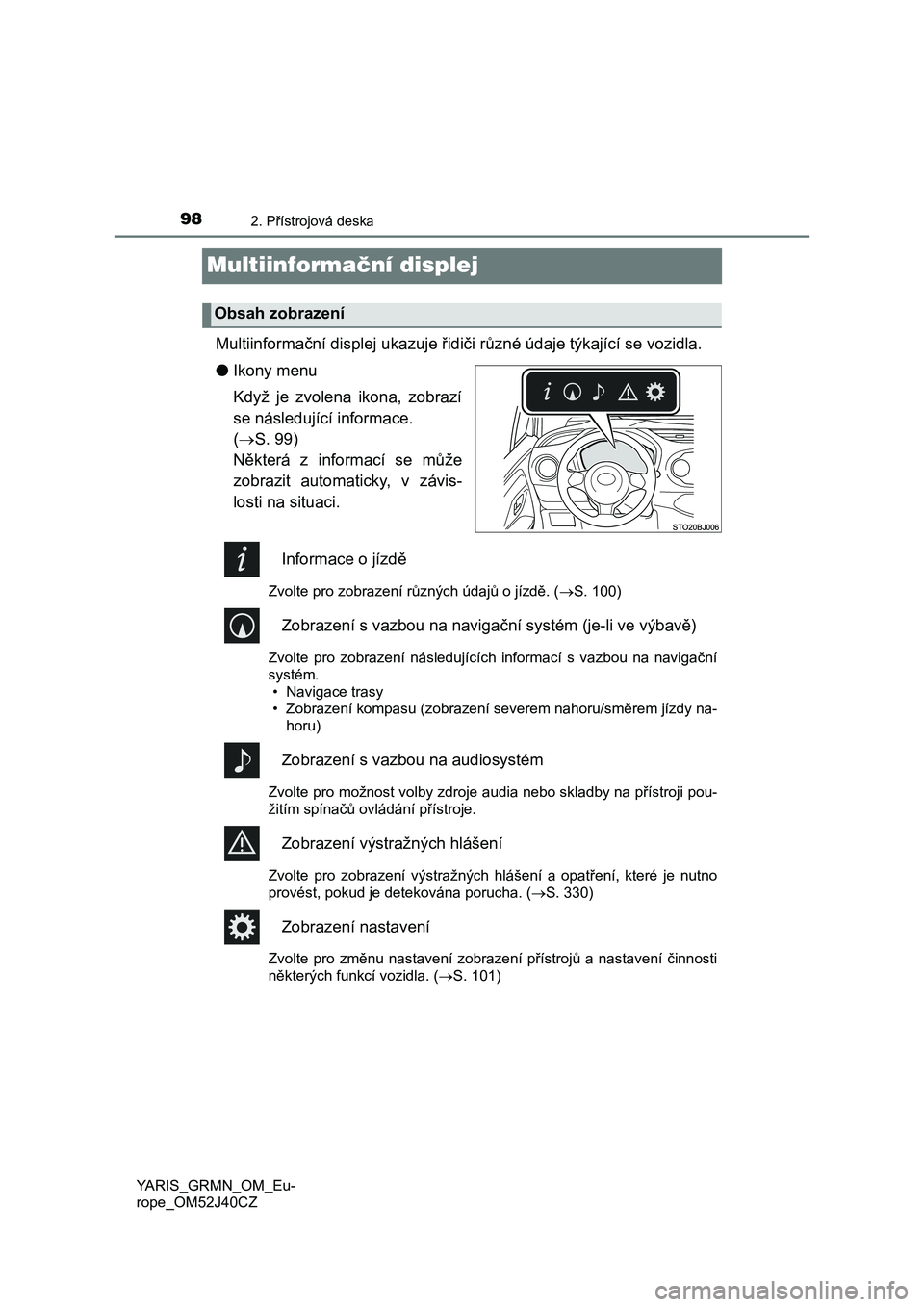

982. Přístrojová deska
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Multiinformační displej
Multiinformační displej ukazuje řidiči různé údaje týkající se vozidla.
●Ikony menu
Když je zvolena ikona, zobrazí
se následující informace.
(S. 99)
Některá z informací se může
zobrazit automaticky, v závis-
losti na situaci.
Informace o jízdě
Zvolte pro zobrazení různých údajů o jízdě. (S. 100)
Zobrazení s vazbou na navigační systém (je-li ve výbavě)
Zvolte pro zobrazení následujících informací s vazbou na navigační
systém.
• Navigace trasy
• Zobrazení kompasu (zobrazení severem nahoru/směrem jízdy na-
horu)
Zobrazení s vazbou na audiosystém
Zvolte pro možnost volby zdroje audia nebo skladby na přístroji pou-
žitím spínačů ovládání přístroje.
Zobrazení výstražných hlášení
Zvolte pro zobrazení výstražných hlášení a opatření, které je nutno
provést, pokud je detekována porucha. (S. 330)
Zobrazení nastavení
Zvolte pro změnu nastavení zobrazení přístrojů a nastavení činnosti
některých funkcí vozidla. (S. 101)
Obsah zobrazení
Page 99 of 400

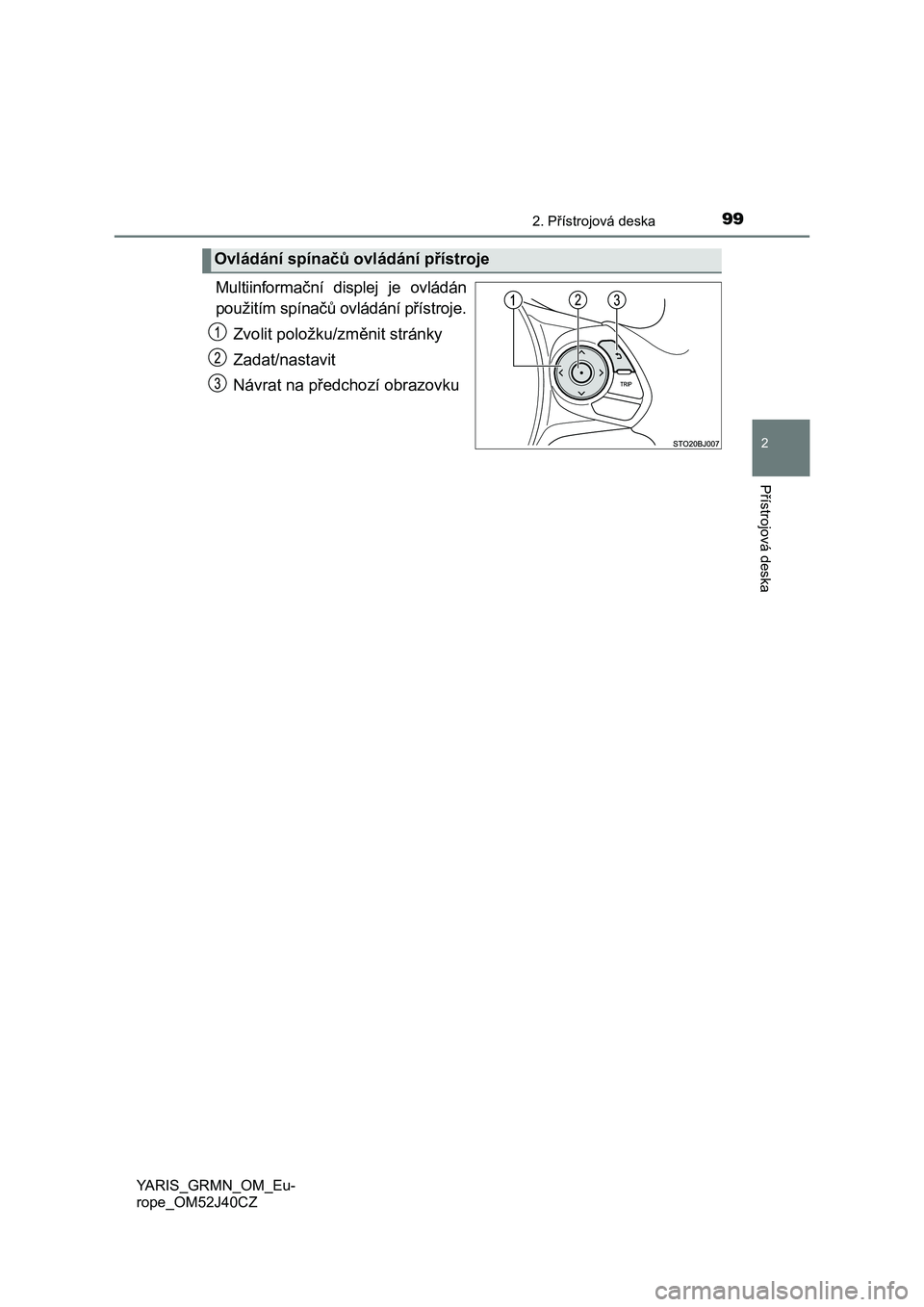

992. Přístrojová deska
2
Přístrojová deska
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Multiinformační displej je ovládán
použitím spínačů ovládání přístroje.
Zvolit položku/změnit stránky
Zadat/nastavit
Návrat na předchozí obrazovku
Ovládání spínačů ovládání přístroje

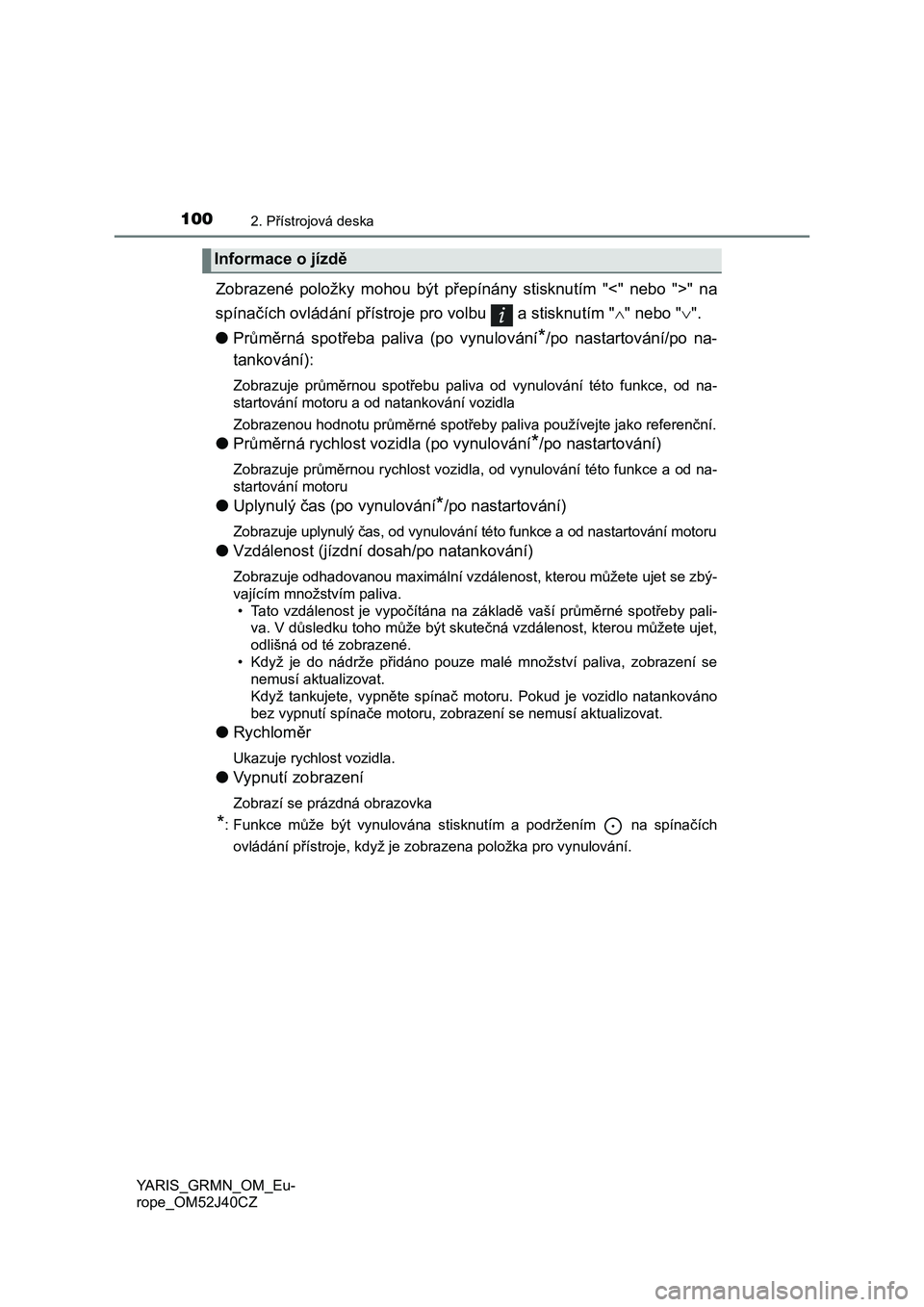

Page 100 of 400

1002. Přístrojová deska
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Zobrazené položky mohou být přepínány stisknutím "<" nebo ">" na
spínačích ovládání přístroje pro volbu a stisknutím "" nebo "".
●Průměrná spotřeba paliva (po vynulování
*/po nastartování/po na-
tankování):
Zobrazuje průměrnou spotřebu paliva od vynulování této funkce, od na-
startování motoru a od natankování vozidla
Zobrazenou hodnotu průměrné spotřeby paliva používejte jako referenční.
●Průměrná rychlost vozidla (po vynulování*/po nastartování)
Zobrazuje průměrnou rychlost vozidla, od vynulování této funkce a od na-
startování motoru
●Uplynulý čas (po vynulování*/po nastartování)
Zobrazuje uplynulý čas, od vynulování této funkce a od nastartování motoru
●Vzdálenost (jízdní dosah/po natankování)
Zobrazuje odhadovanou maximální vzdálenost, kterou můžete ujet se zbý-
vajícím množstvím paliva.
• Tato vzdálenost je vypočítána na základě vaší průměrné spotřeby pali-
va. V důsledku toho může být skutečná vzdálenost, kterou můžete ujet,
odlišná od té zobrazené.
• Když je do nádrže přidáno pouze malé množství paliva, zobrazení se
nemusí aktualizovat.
Když tankujete, vypněte spínač motoru. Pokud je vozidlo natankováno
<00450048005d00030059005c0053005100580057007400030056005300740051004400fe00480003005000520057005200550058000f0003005d0052004500550044005d004800510074000300560048000300510048005000580056007400030044004e00
5700580044004f004c005d00520059004400570011[
●Rychloměr
Ukazuje rychlost vozidla.
●Vypnutí zobrazení
Zobrazí se prázdná obrazovka
*: Funkce může být vynulována stisknutím a podržením na spínačích
ovládání přístroje, když je zobrazena položka pro vynulování.
Informace o jízdě
