TOYOTA YARIS HATCHBACK 2016 Instruksjoner for bruk (in Norwegian)

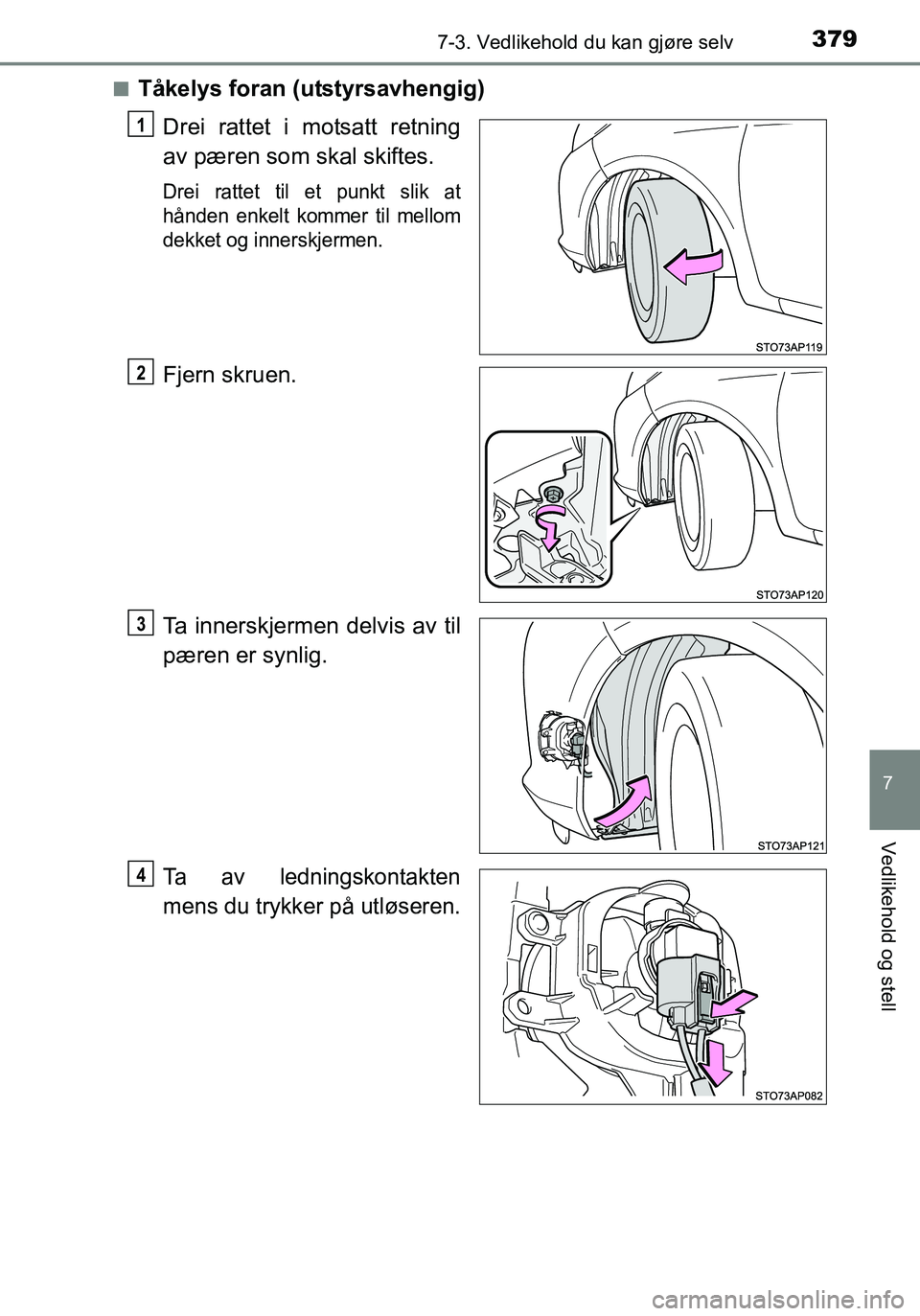

3797-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NOn
Tåkelys foran (utstyrsavhengig)
Drei rattet i motsatt retning
av pæren som skal skiftes.
Drei rattet til et punkt slik at
hånden enkelt kommer til mellom
dekket og innerskjermen.
Fjern skruen.
Ta innerskjermen delvis av til
pæren er synlig.
Ta av ledningskontakten
mens du trykker på utløseren.
1
2
3
4
YARIS F_OM_Europe_OM52G04NO.book Page 379 Friday, April 29, 2016 10:48 AM

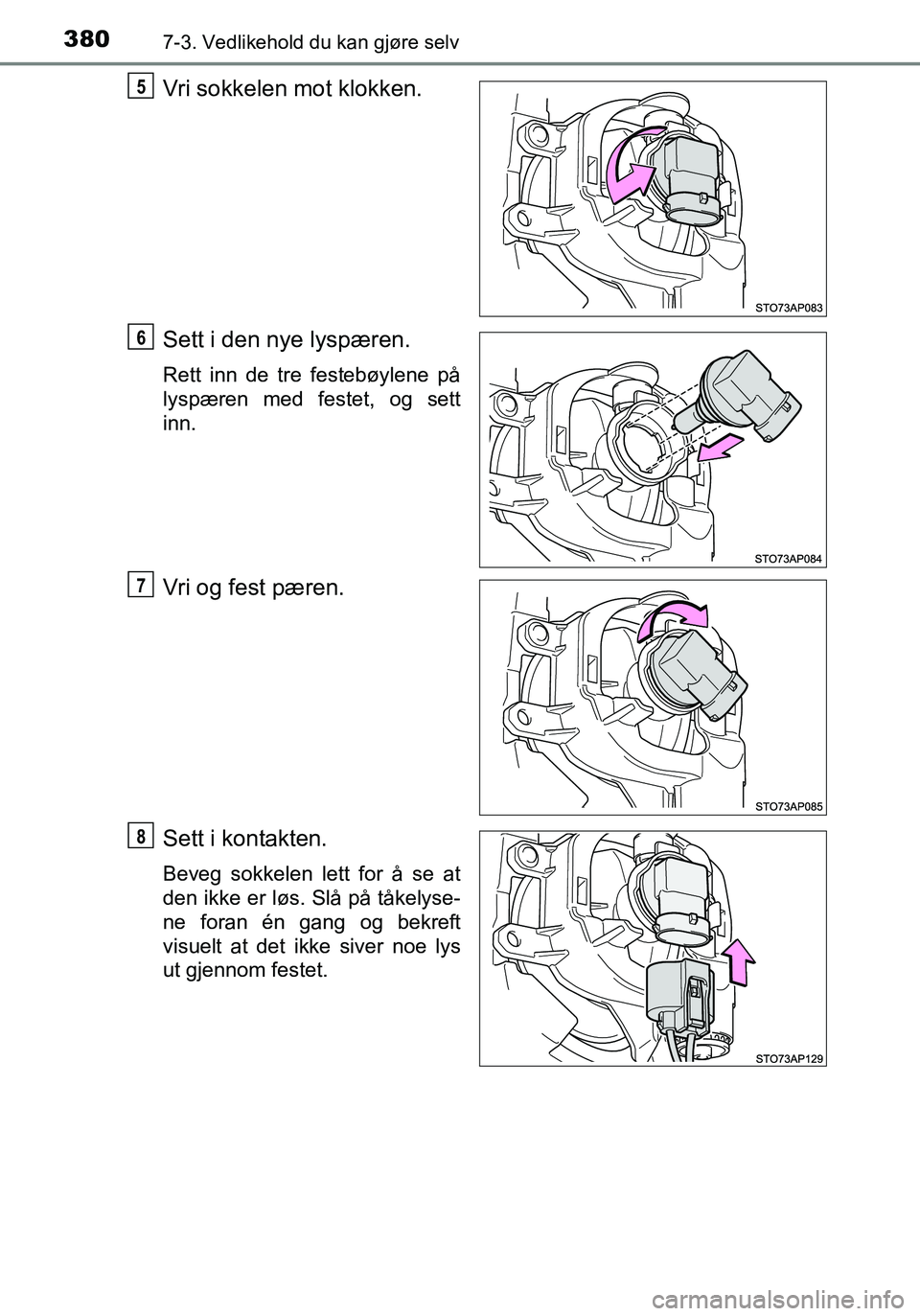

3807-3. Vedlikehold du kan gjøre selv
OM52G04NO
Vri sokkelen mot klokken.
Sett i den nye lyspæren.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæren.
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på tåkelyse-
ne foran én gang og bekreft
visuelt at det ikke siver noe lys
ut gjennom festet.
5
6
7
8
YARIS F_OM_Europe_OM52G04NO.book Page 380 Friday, April 29, 2016 10:48 AM

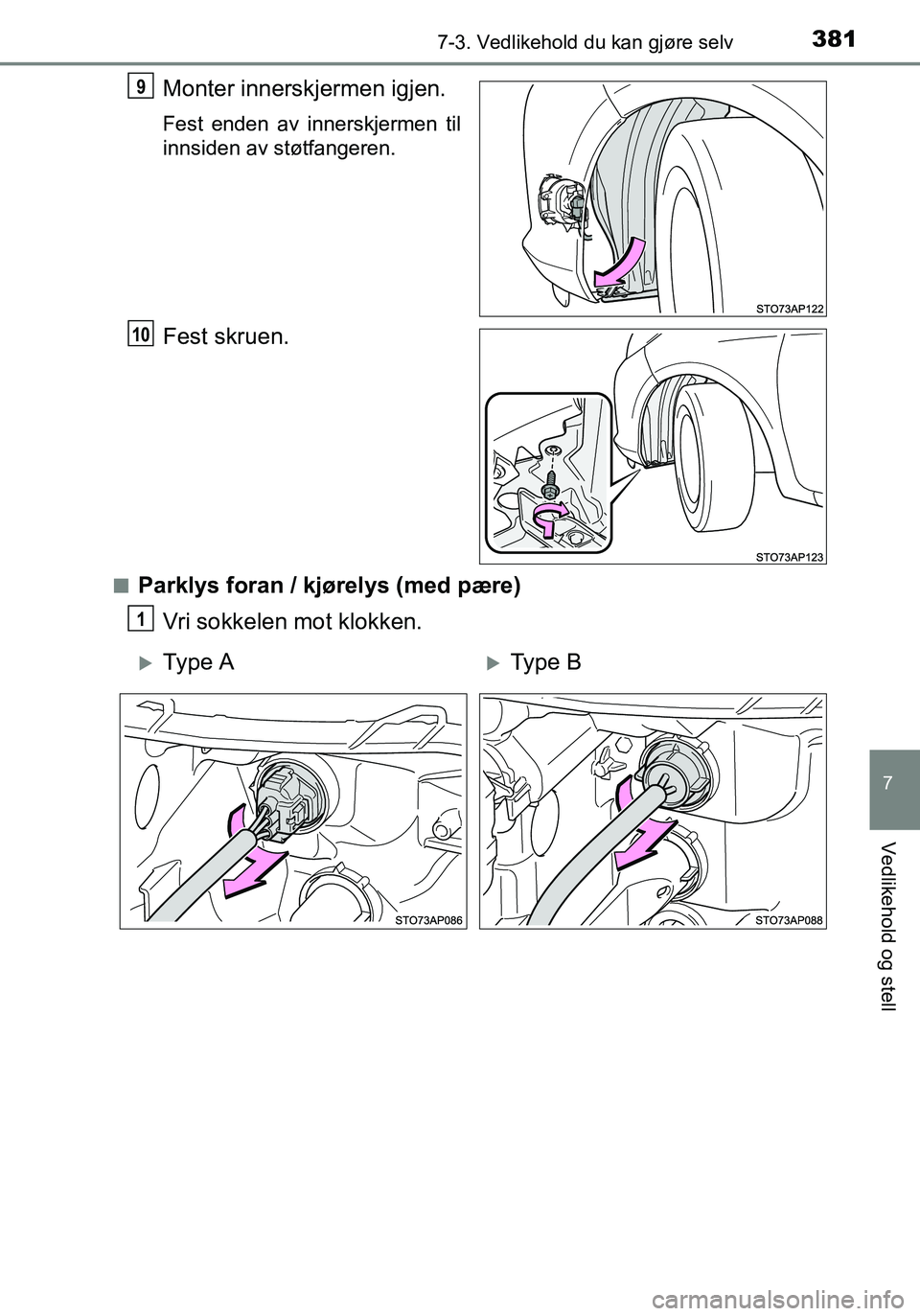

3817-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NO
Monter innerskjermen igjen.
Fest enden av innerskjermen til
innsiden av støtfangeren.
Fest skruen.
nParklys foran / kjørelys (med pære)Vri sokkelen mot klokken.
9
10
1
Type AType B
YARIS F_OM_Europe_OM52G04NO.book Page 381 Friday, April 29, 2016 10:48 AM

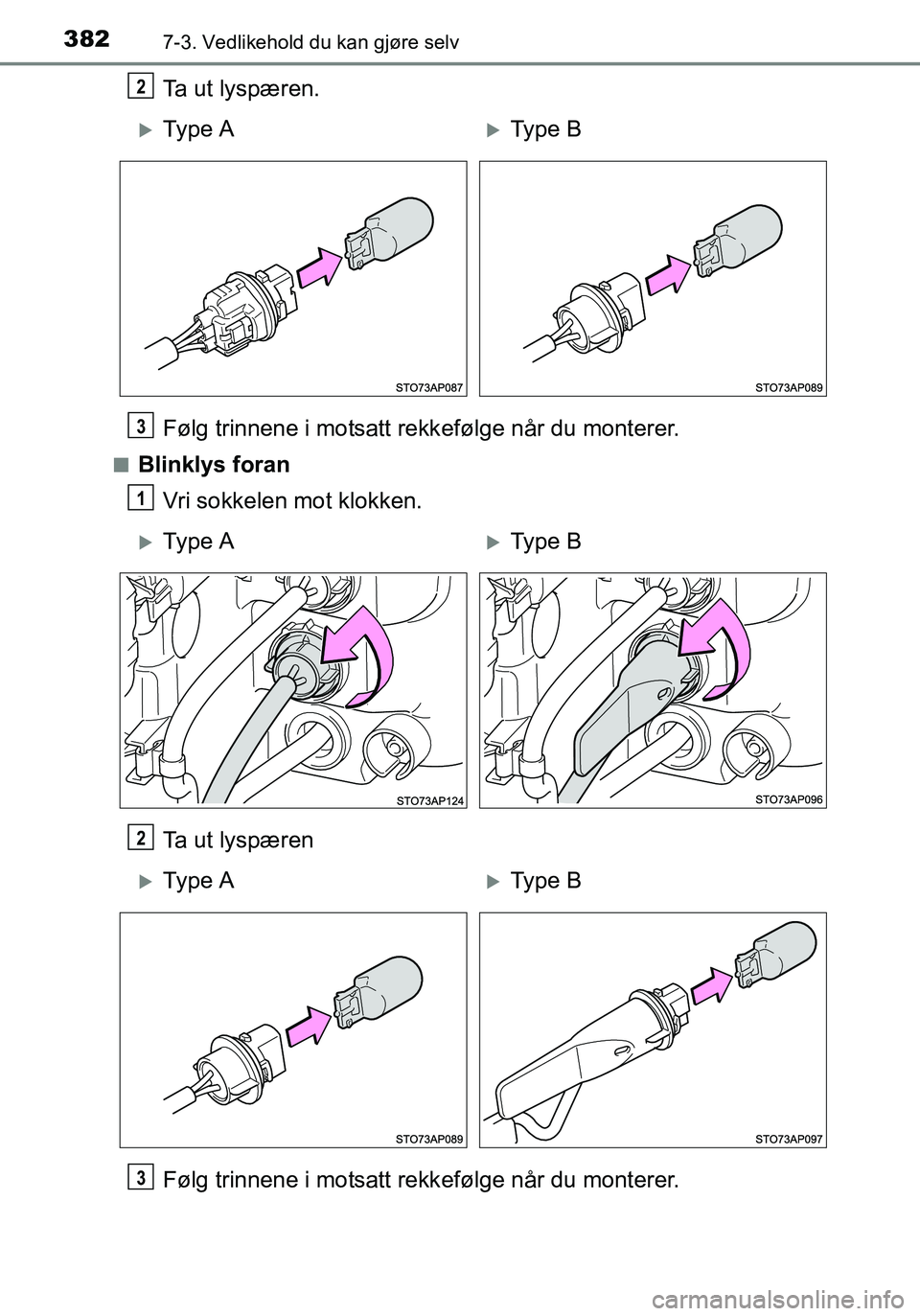

3827-3. Vedlikehold du kan gjøre selv
OM52G04NO
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
nBlinklys foran
Vri sokkelen mot klokken.
Ta ut lyspæren
Følg trinnene i motsatt rekk efølge når du monterer.
2
Type AType B
3
1
Type AType B
2
Type AType B
3
YARIS F_OM_Europe_OM52G04NO.book Page 382 Friday, April 29, 2016 10:48 AM

3837-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NOn

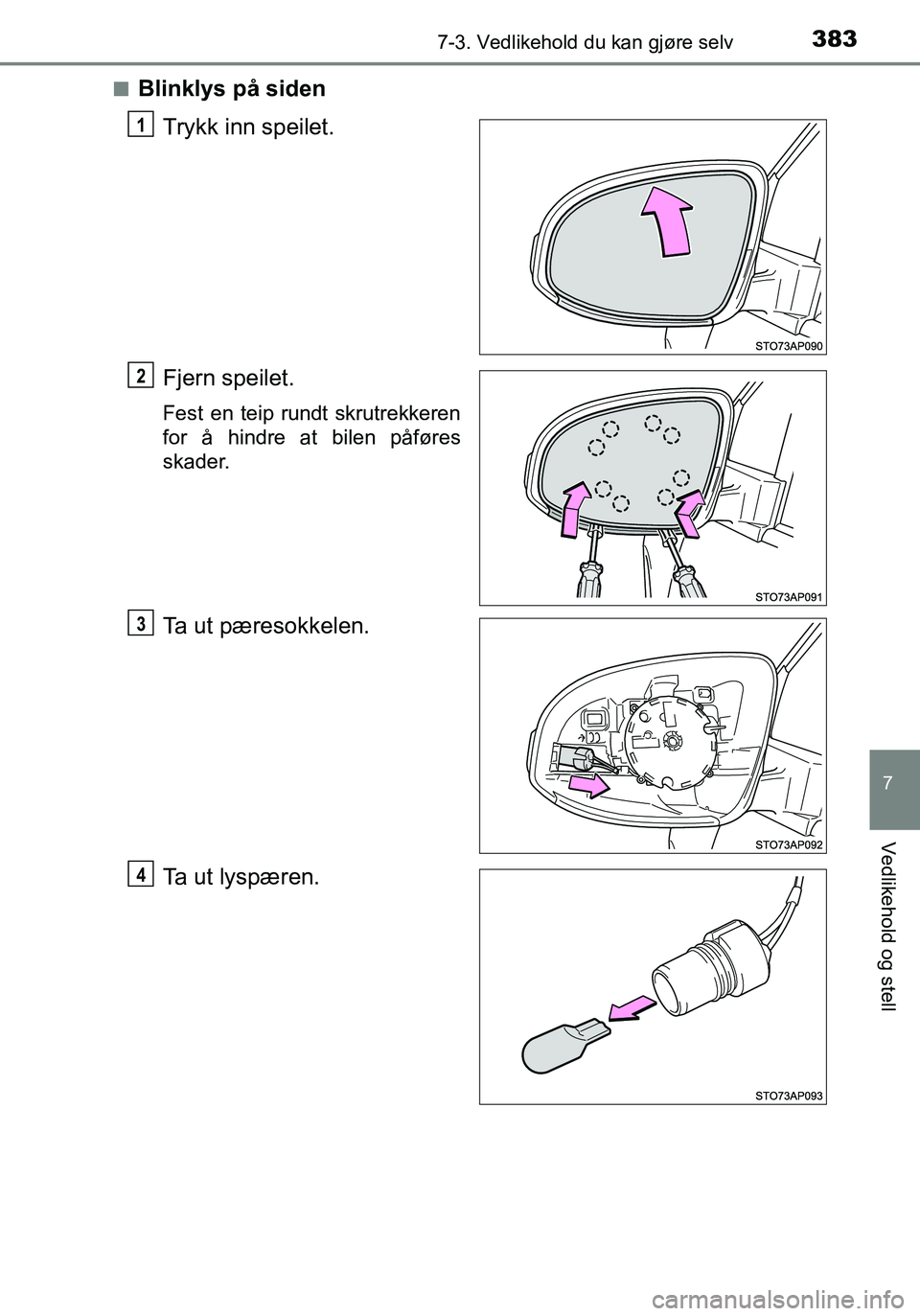

Blinklys på siden
Trykk inn speilet.
Fjern speilet.
Fest en teip rundt skrutrekkeren
for å hindre at bilen påføres
skader.
Ta ut pæresokkelen.
Ta ut lyspæren.
1
2
3
4
YARIS F_OM_Europe_OM52G04NO.book Page 383 Friday, April 29, 2016 10:48 AM

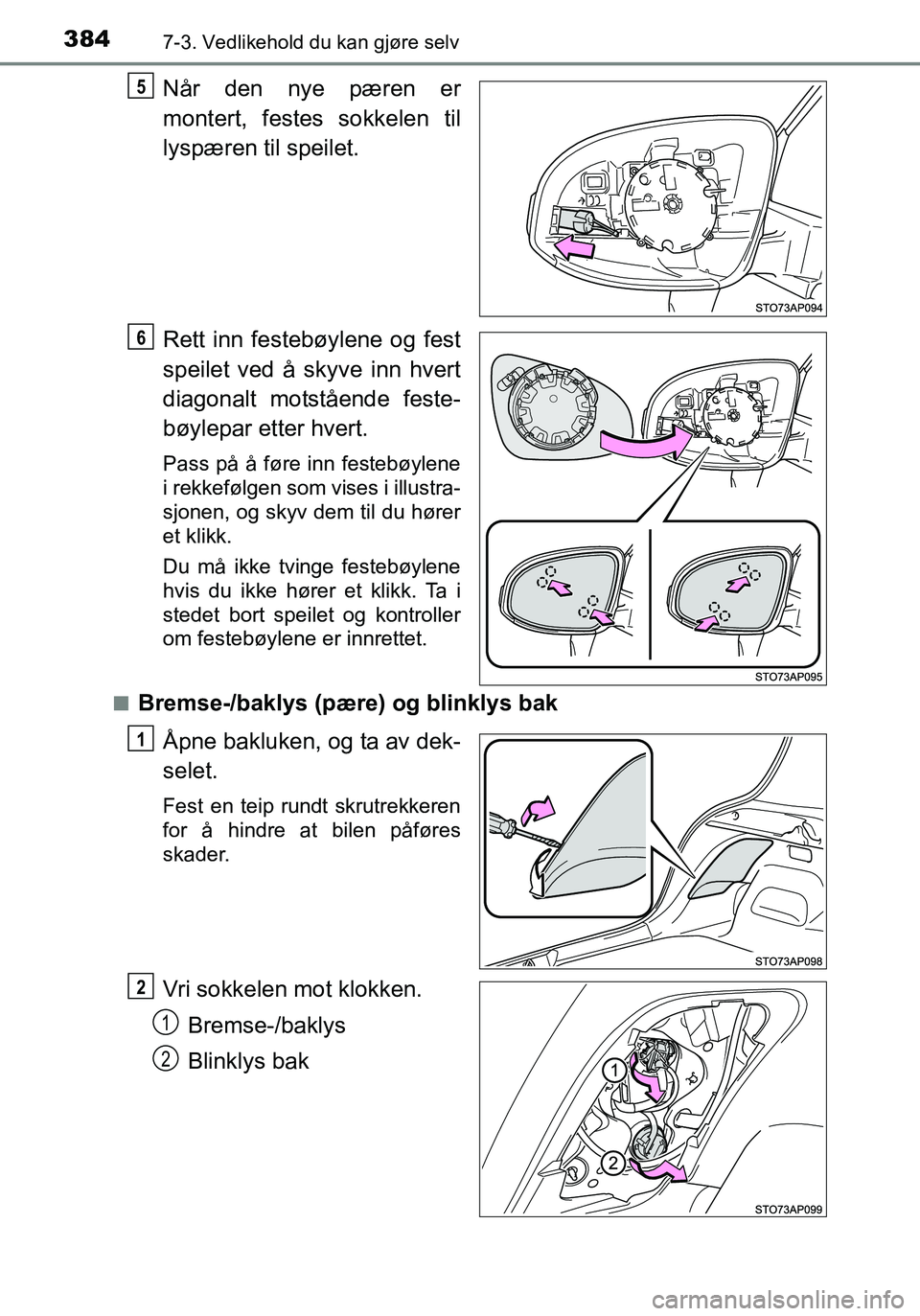

3847-3. Vedlikehold du kan gjøre selv
OM52G04NO
Når den nye pæren er
montert, festes sokkelen til
lyspæren til speilet.
Rett inn festebøylene og fest
speilet ved å skyve inn hvert
diagonalt motstående feste-
bøylepar etter hvert.
Pass på å føre inn festebøylene
i rekkefølgen som vises i illustra-
sjonen, og skyv dem til du hører
et klikk.
Du må ikke tvinge festebøylene
hvis du ikke hører et klikk. Ta i
stedet bort speilet og kontroller
om festebøylene er innrettet.
n
Bremse-/baklys (pære) og blinklys bak Åpne bakluken, og ta av dek-
selet.
Fest en teip rundt skrutrekkeren
for å hindre at bilen påføres
skader.
Vri sokkelen mot klokken.Bremse-/baklys
Blinklys bak
5
6
1
2
1
2
YARIS F_OM_Europe_OM52G04NO.book Page 384 Friday, April 29, 2016 10:48 AM

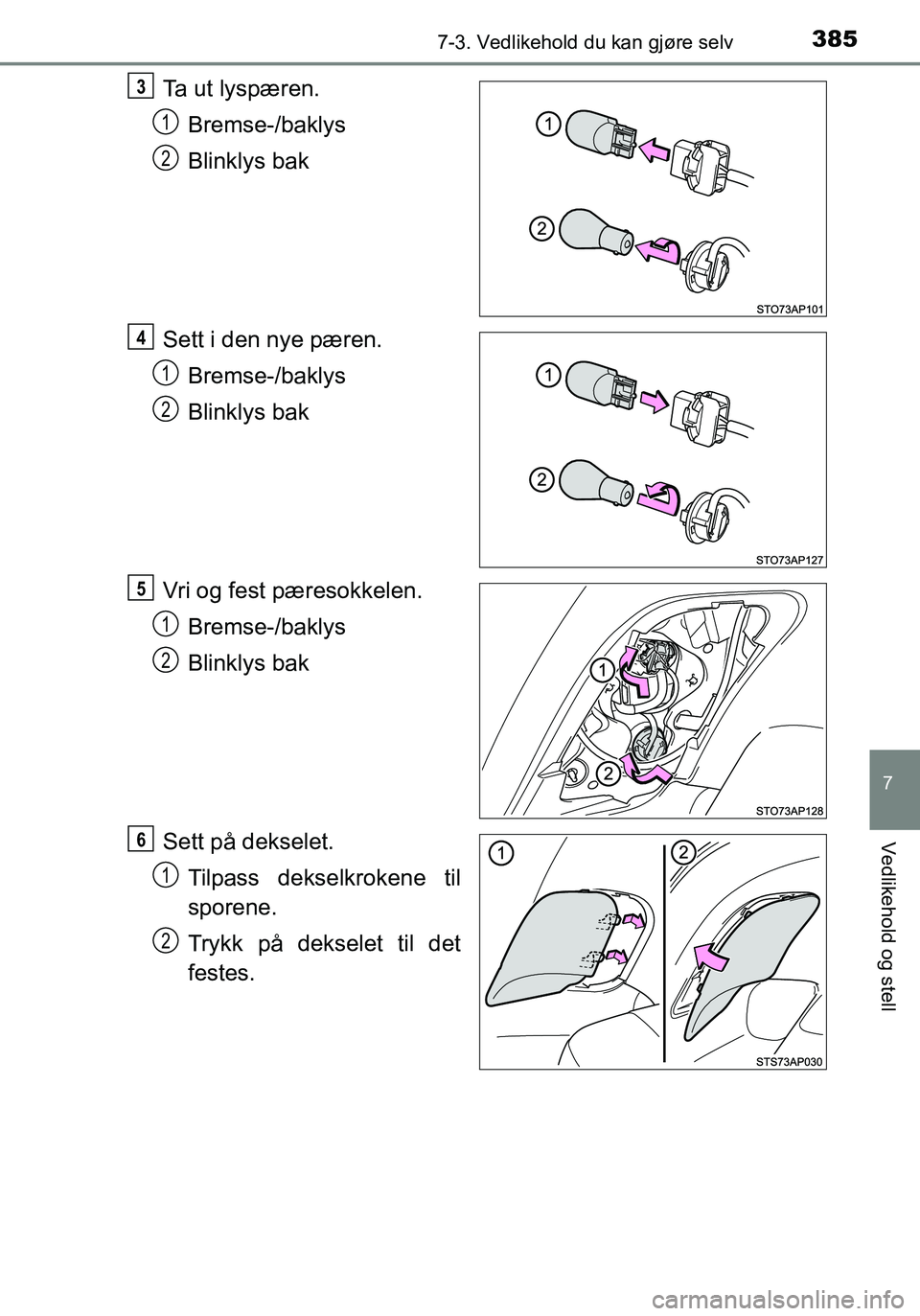

3857-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NO
Ta ut lyspæren.Bremse-/baklys
Blinklys bak
Sett i den nye pæren. Bremse-/baklys
Blinklys bak
Vri og fest pæresokkelen. Bremse-/baklys
Blinklys bak
Sett på dekselet. Tilpass dekselkrokene til
sporene.
Trykk på dekselet til det
festes.3
1
2
4
1
2
5
1
2
6
1
2
YARIS F_OM_Europe_OM52G04NO.book Page 385 Friday, April 29, 2016 10:48 AM

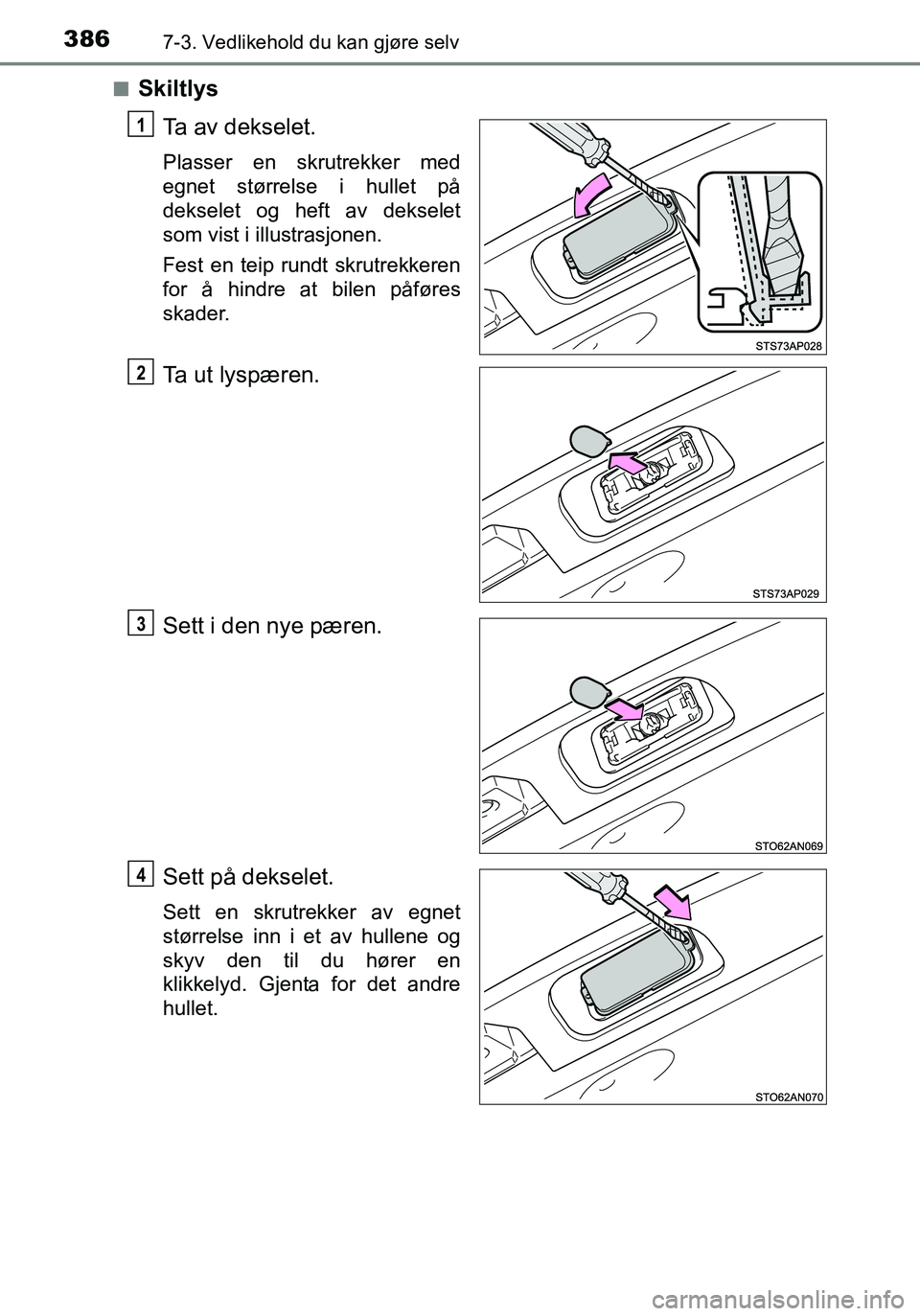

3867-3. Vedlikehold du kan gjøre selv
OM52G04NOn
Skiltlys
Ta av dekselet.
Plasser en skrutrekker med
egnet størrelse i hullet på
dekselet og heft av dekselet
som vist i illustrasjonen.
Fest en teip rundt skrutrekkeren
for å hindre at bilen påføres
skader.
Ta ut lyspæren.
Sett i den nye pæren.
Sett på dekselet.
Sett en skrutrekker av egnet
størrelse inn i et av hullene og
skyv den til du hører en
klikkelyd. Gjenta for det andre
hullet.
1
2
3
4
YARIS F_OM_Europe_OM52G04NO.book Page 386 Friday, April 29, 2016 10:48 AM

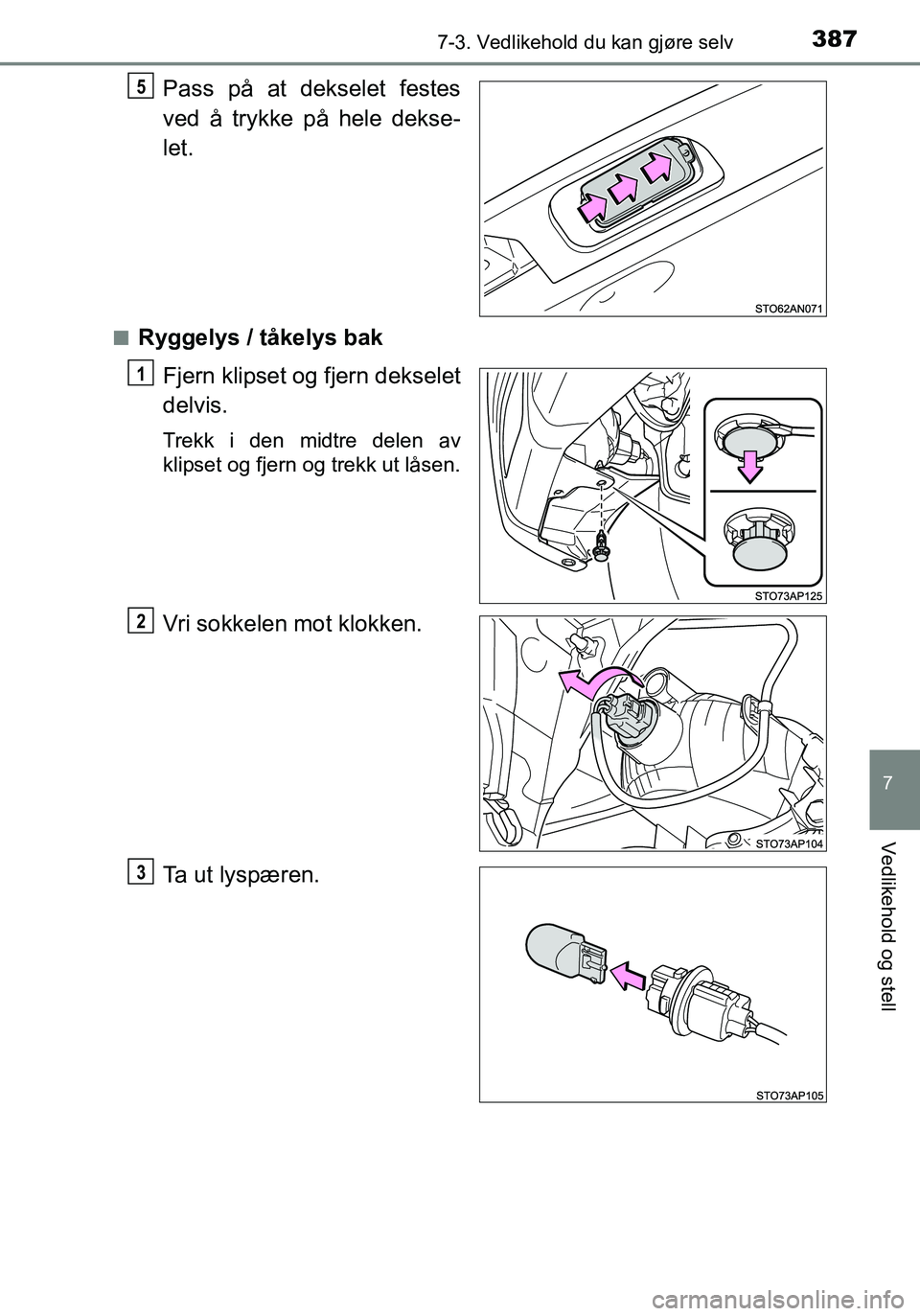

3877-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NO
Pass på at dekselet festes
ved å trykke på hele dekse-
let.
nRyggelys / tåkelys bakFjern klipset og fjern dekselet
delvis.
Trekk i den midtre delen av
klipset og fjern og trekk ut låsen.
Vri sokkelen mot klokken.
Ta ut lyspæren.
5
1
2
3
YARIS F_OM_Europe_OM52G04NO.book Page 387 Friday, April 29, 2016 10:48 AM

3887-3. Vedlikehold du kan gjøre selv
OM52G04NO

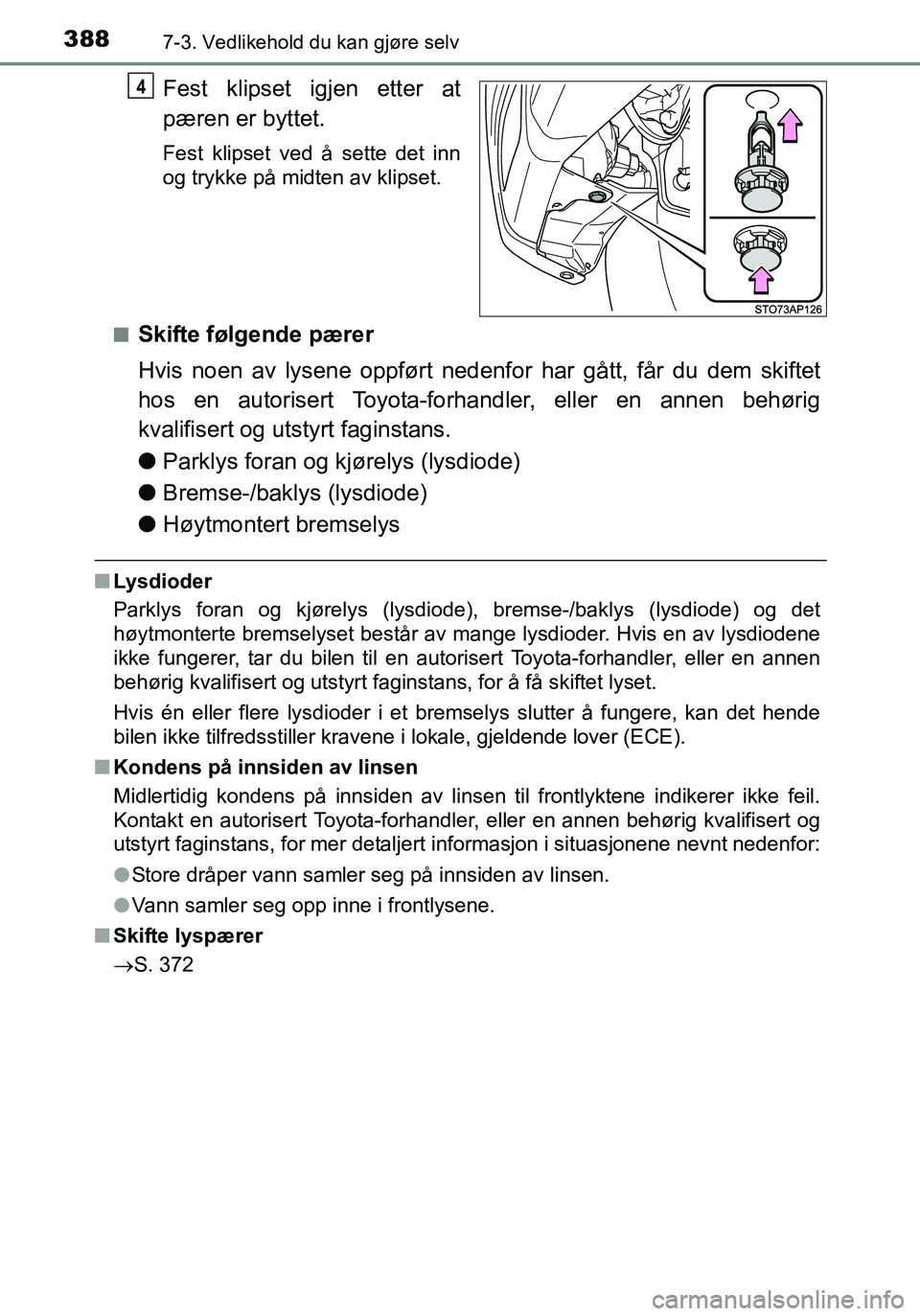

Fest klipset igjen etter at
pæren er byttet.
Fest klipset ved å sette det inn
og trykke på midten av klipset.
n
Skifte følgende pærer
Hvis noen av lysene oppført nedenf or har gått, får du dem skiftet
hos en autorisert Toyota-forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans.
l Parklys foran og kjørelys (lysdiode)
l Bremse-/baklys (lysdiode)
l Høytmontert bremselys
nLysdioder
Parklys foran og kjørelys (lysdiode) , bremse-/baklys (lysdiode) og det
høytmonterte bremselyset består av mange lysdioder. Hvis en av lysdiodene
ikke fungerer, tar du bilen til en autorisert Toyota-forhandler, eller en annen
behørig kvalifisert og utstyrt faginstans, for å få skiftet lyset.
Hvis én eller flere lysdioder i et bremselys slutter å fungere, kan det hende
bilen ikke tilfredsstiller kravene i lokale, gjeldende lover (ECE).
n Kondens på innsiden av linsen
Midlertidig kondens på innsiden av linsen til frontlyktene indikerer ikke feil.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans, for mer detaljert informasjon i situasjonene nevnt nedenfor:
lStore dråper vann samler seg på innsiden av linsen.
l Vann samler seg opp inne i frontlysene.
n Skifte lyspærer
S. 372
4
