TOYOTA YARIS HATCHBACK 2016 Instruksjoner for bruk (in Norwegian)

3397-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NO

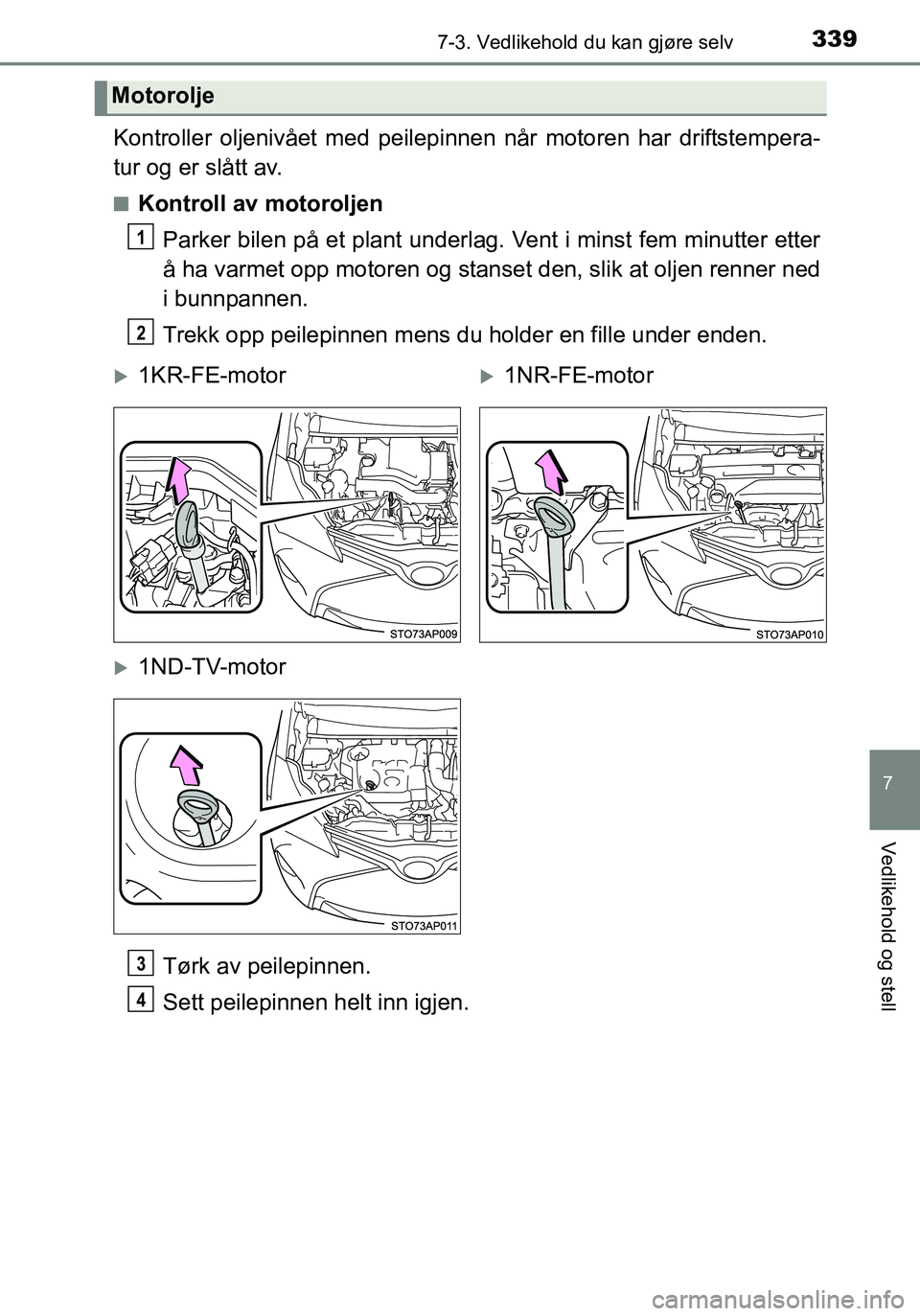

Kontroller oljenivået med peilepinnen når motoren har driftstempera-
tur og er slått av.
nKontroll av motoroljen
Parker bilen på et plant underlag. Vent i minst fem minutter etter
å ha varmet opp motoren og stanset den, slik at oljen renner ned
i bunnpannen.
Trekk opp peilepinnen mens du holder en fille under enden.
Tørk av peilepinnen.
Sett peilepinnen helt inn igjen.
Motorolje
1
2
1KR-FE-motor1NR-FE-motor
1ND-TV-motor
3
4
YARIS F_OM_Europe_OM52G04NO.book Page 339 Friday, April 29, 2016 10:48 AM

3407-3. Vedlikehold du kan gjøre selv
OM52G04NO

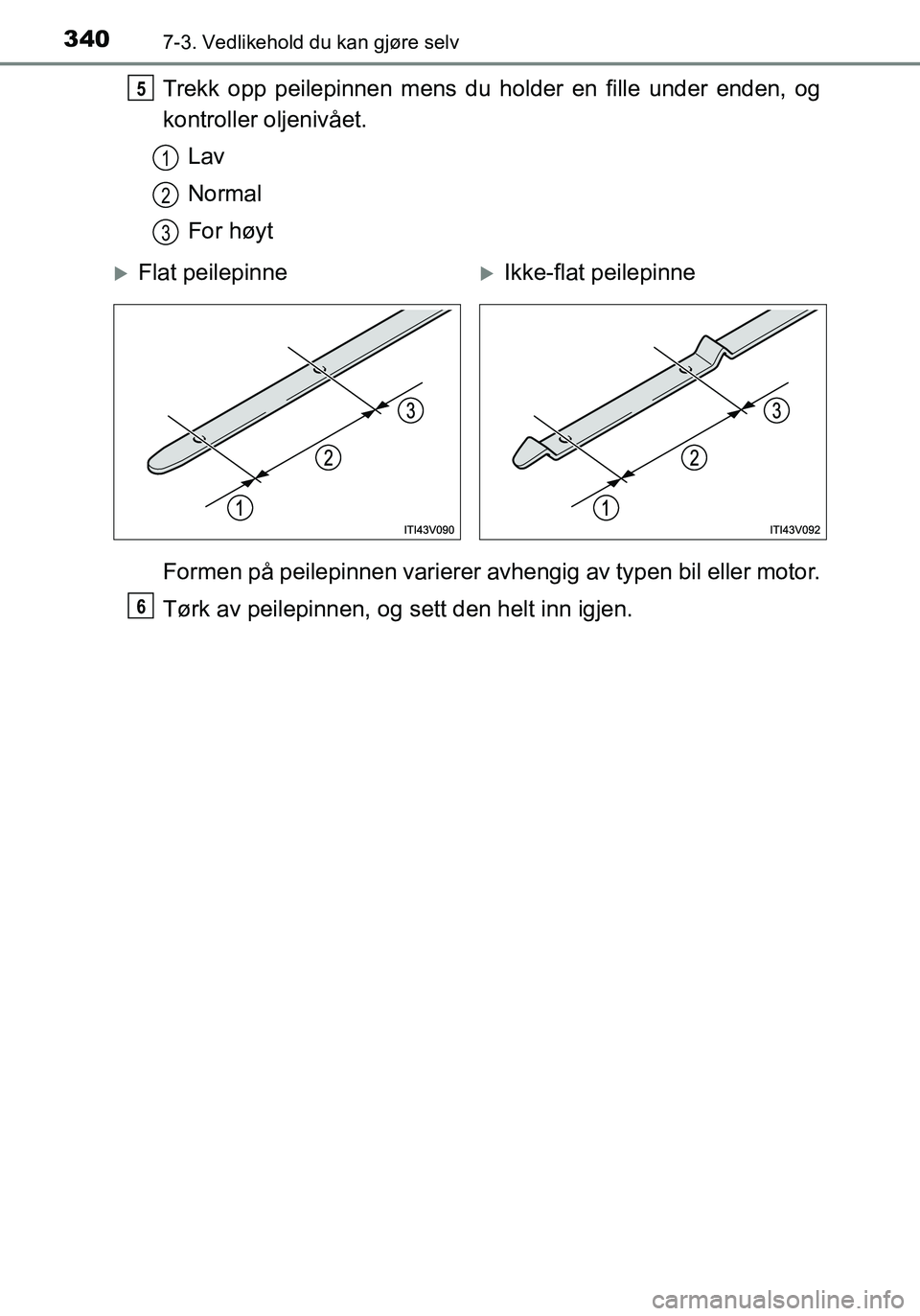

Trekk opp peilepinnen mens du holder en fille under enden, og
kontroller oljenivået.
Lav
Normal
For høyt
Formen på peilepinnen varierer avhengig av typen bil eller motor.
Tørk av peilepinnen, og sett den helt inn igjen.5
1
2
3
Flat peilepinneIkke-flat peilepinne
6
YARIS F_OM_Europe_OM52G04NO.book Page 340 Friday, April 29, 2016 10:48 AM

3417-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NOn

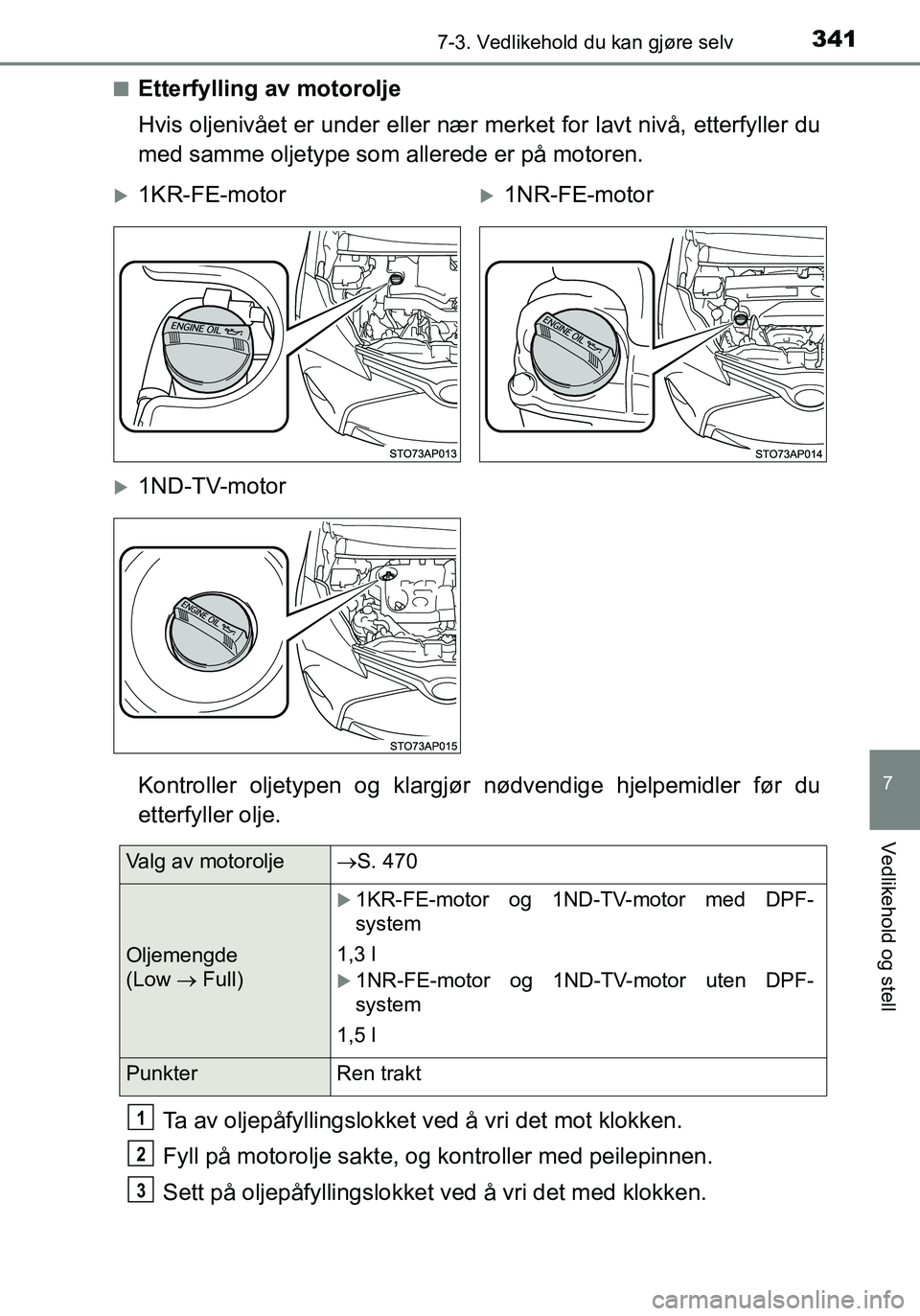

Etterfylling av motorolje
Hvis oljenivået er under eller nær
merket for lavt nivå, etterfyller du
med samme oljetype som allerede er på motoren.
Kontroller oljetypen og klargjør nødvendige hjelpemidler før du
etterfyller olje.
Ta av oljepåfyllingslokket ved å vri det mot klokken.
Fyll på motorolje sakte, og kontroller med peilepinnen.
Sett på oljepåfyllingslokket ved å vri det med klokken.
1KR-FE-motor1NR-FE-motor
1ND-TV-motor
Valg av motorolje S. 470
Oljemengde
(Low  Full)
1KR-FE-motor og 1ND-TV-motor med DPF-
system
1,3 l
1NR-FE-motor og 1ND-TV-motor uten DPF-
system
1,5 l
Punkter Ren trakt
1
2
3
YARIS F_OM_Europe_OM52G04NO.book Page 341 Friday, April 29, 2016 10:48 AM

3427-3. Vedlikehold du kan gjøre selv
OM52G04NO
nMotoroljeforbruk
Under kjøring vil det brukes en viss mengde olje. I følgende situasjoner kan
oljeforbruket øke, og det kan bli nødvendig med påfyll av olje mellom
oljeskiftintervallene.
lNår motoren er ny, for eksempel like etter kjøp av bilen eller etter å ha skiftet
motor
l Hvis det er brukt olje av lav kvalitet eller med uegnet viskositet
l Når det kjøres med høyt turtall eller med tung belastning, ved tauing (unntatt
Sør-Afrika) eller under kjøring m ed mye akselerering eller nedbremsing
l Når bilen står lenge på tomgang, eller under mye kjøring i tung trafikk
n Etter skift av motorolje (kun dieselmotor)
Dataene for vedlikehold av motorolje må tilbakestilles. Gjør følgende:
Gå til displayet for trippteller ”A” mens motoren går.
( S. 81)
Sett tenningsbryteren i ”LOCK” (biler uten smart inngangs- og
startsystem) eller slå den av (biler med smart inngangs- og startsystem).
Biler uten smart inngangs- og startsystem:
Sett tenningsbryteren i ”ON”-stilling mens du holder inne knappen for å
endre visningen i displayet ( S. 81) (men ikke start motoren da det vil
føre til at tilbakestillingsmodusen kanselleres). Fortsett å trykke på
knappen til tripptelleren viser ”000000”.
Biler med smart inngangs- og startsystem:
Sett tenningsbryteren i IG-ON-modus mens du holder inne knappen for å\
endre visningen i displayet ( S. 81) (men ikke start motoren da det vil
føre til at tilbakestillingsmodusen kanselleres). Fortsett å trykke på
knappen til tripptelleren viser ”000000”.
ADVARSEL
n Brukt motorolje
l Brukt motorolje inneholder potensielt farlig forurensning som kan føre til
hudirritasjon som for eksempel betennelse og hudkreft, så du må unngå
vedvarende og gjentatt kontakt med den. Vask grundig med såpe og vann
for å fjerne brukt motorolje fra huden.
l Brukt olje og oljefiltre skal leveres på godkjent innsamlingsplass. I\
kke kast
brukt motorolje og oljefiltre i husholdningsavfallet, i kloakken eller på
bakken.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans hvis du ønsker ytterligere informasjon vedrørende
resirkulering eller kondemnering.
l Brukt motorolje må oppbevares utilgjengelig for barn.
1
2
3
YARIS F_OM_Europe_OM52G04NO.book Page 342 Friday, April 29, 2016 10:48 AM

3437-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NO
*: Kontakt en autorisert Toyota-forhandler eller en annen behørig kvalifisert ogutstyrt faginstans for å finne ut hvorvidt bilen har et DPF-system.

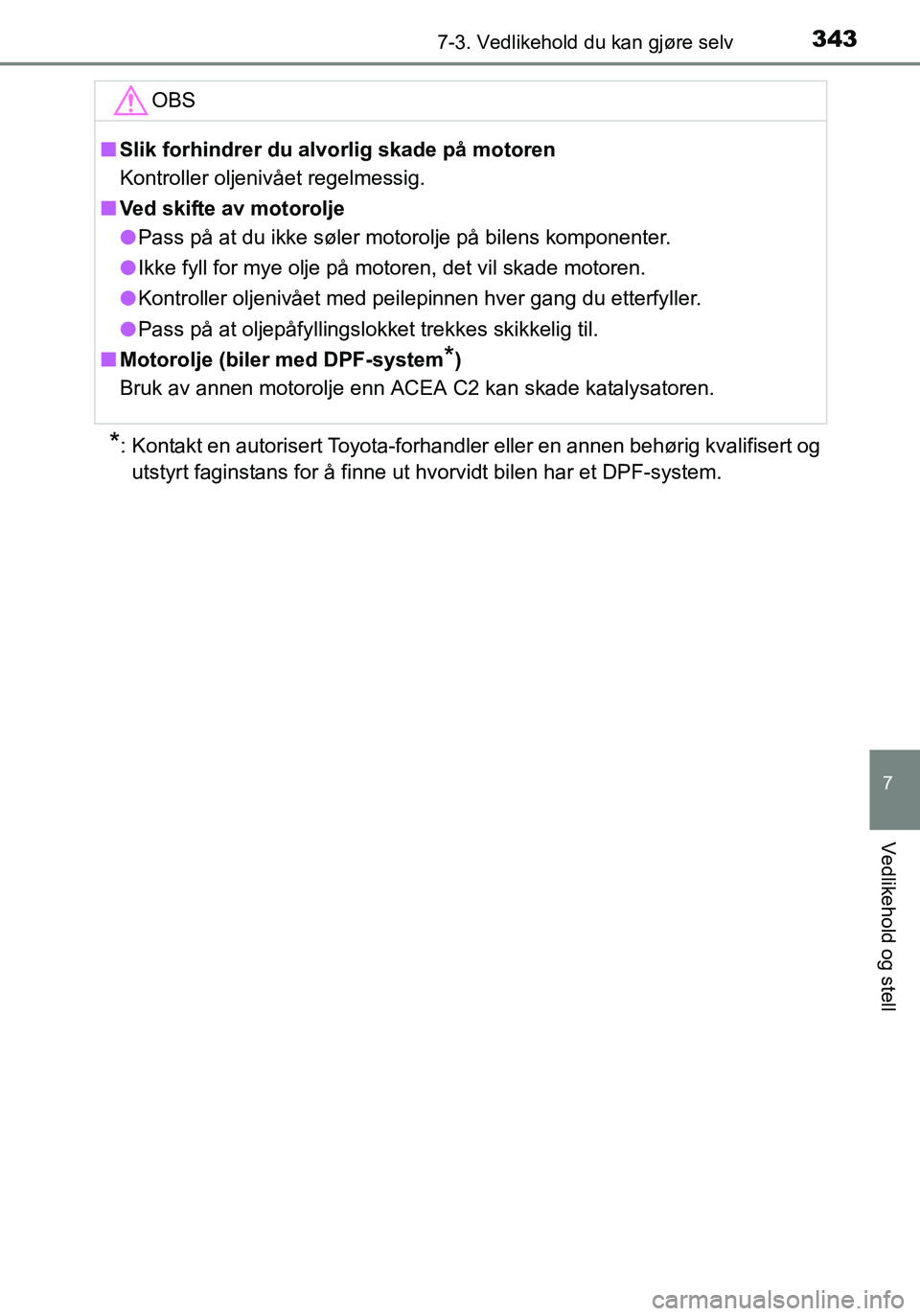

OBS
n Slik forhindrer du alvorlig skade på motoren
Kontroller oljenivået regelmessig.
n Ved skifte av motorolje
l Pass på at du ikke søler motorolje på bilens komponenter.
l Ikke fyll for mye olje på motoren, det vil skade motoren.
l Kontroller oljenivået med peilepinnen hver gang du etterfyller.
l Pass på at oljepåfyllingslokket trekkes skikkelig til.
n Motorolje (biler med DPF-system
*)
Bruk av annen motorolje enn ACEA C2 kan skade katalysatoren.
YARIS F_OM_Europe_OM52G04NO.book Page 343 Friday, April 29, 2016 10:48 AM

3447-3. Vedlikehold du kan gjøre selv
OM52G04NO
Kjølevæskenivået er tilfredsstillende når det er mellom linjene ”FULL”
og ”LOW” på beholderen når motoren er kald.
Tanklokk
”FULL”-merket
”LOW”-merket
Hvis nivået er på eller under ”low”, må du etterfylle kjølevæske opp til
”full”-merket. ( S. 455)
nValg av kjølevæske
Bruk bare ”Toyota Super Long Life Coolant” eller tilsvarende kjølevæske med
teknologi for hybrid organisk syre med lang holdbarhet basert på etylenglykol
uten silikater, aminer, nitritter og borater.
”Toyota Super Long Life Coolant” er en blanding av 50 % kjølevæske og
50 % avionisert vann. (Minimumstemperatur: -35 C)
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans hvis du ønsker ytterligere informasjon om kjølevæske.
n Hvis kjølevæskenivået synker raskt etter etterfylling
Kontroller radiator, slanger, lokk på ekspansjonstank, avtappingskran og
vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du få en autorisert Toyota-forhandler,
eller en annen behørig kvalifisert og utstyrt faginstans til å teste lokket og
kontrollere om det er lekkasjer i kjølesystemet.
Kjølevæske
BensinmotorDieselmotor
1
2
3
YARIS F_OM_Europe_OM52G04NO.book Page 344 Friday, April 29, 2016 10:48 AM

3457-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NO
Kontroller og fjern eventuelle fremmedlegemer i radiatoren, kondenseren
og mellomkjøleren.
Hvis noen av delene ovenfor er veldig skitne, eller hvis du ikke er sikker
på deres tilstand, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.

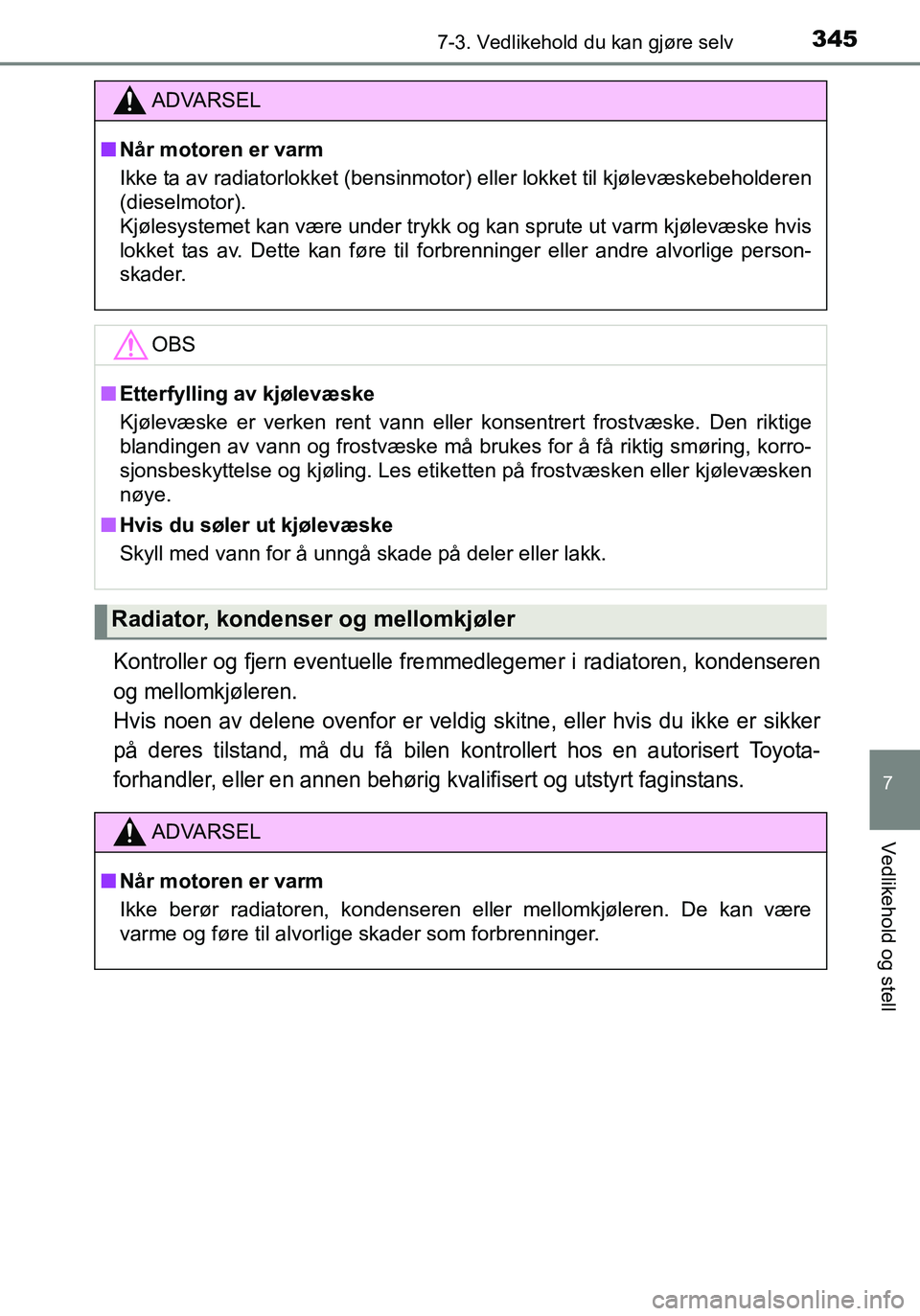

ADVARSEL
n Når motoren er varm
Ikke ta av radiatorlokket (bensinmotor) eller lokket til kjølevæskebeholderen
(dieselmotor).
Kjølesystemet kan være under trykk og kan sprute ut varm kjølevæske hvis
lokket tas av. Dette kan føre til forbrenninger eller andre alvorlige person-
skader.
OBS
nEtterfylling av kjølevæske
Kjølevæske er verken rent vann eller konsentrert frostvæske. Den riktige
blandingen av vann og frostvæske må brukes for å få riktig smøring, korro-
sjonsbeskyttelse og kjøling. Les etiketten på frostvæsken eller kjølevæsken
nøye.
n Hvis du søler ut kjølevæske
Skyll med vann for å unngå skade på deler eller lakk.
Radiator, kondenser og mellomkjøler
ADVARSEL
nNår motoren er varm
Ikke berør radiatoren, kondenseren eller mellomkjøleren. De kan være
varme og føre til alvorlige skader som forbrenninger.
YARIS F_OM_Europe_OM52G04NO.book Page 345 Friday, April 29, 2016 10:48 AM

3467-3. Vedlikehold du kan gjøre selv
OM52G04NO
Kontroller batteriet som angitt nedenfor.
nVarselsymboler
Betydningen av de enkelte varselsymbolene oppå batteriet er føl-
gende:
nUtvendig på batteriet
Kontroller at batteripolene ikke er korrodert, og at det ikke er løse
koblinger, sprekker eller løse fester.Poler
Festebrakett
Batteri
Ingen røyking, ingen
åpen ild, ingen gnisterBatterisyre
Beskytt øyneneFølg instruksjoner for
bruk
Holdes unna barnEksplosiv gass
1
2
YARIS F_OM_Europe_OM52G04NO.book Page 346 Friday, April 29, 2016 10:48 AM

3477-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NO

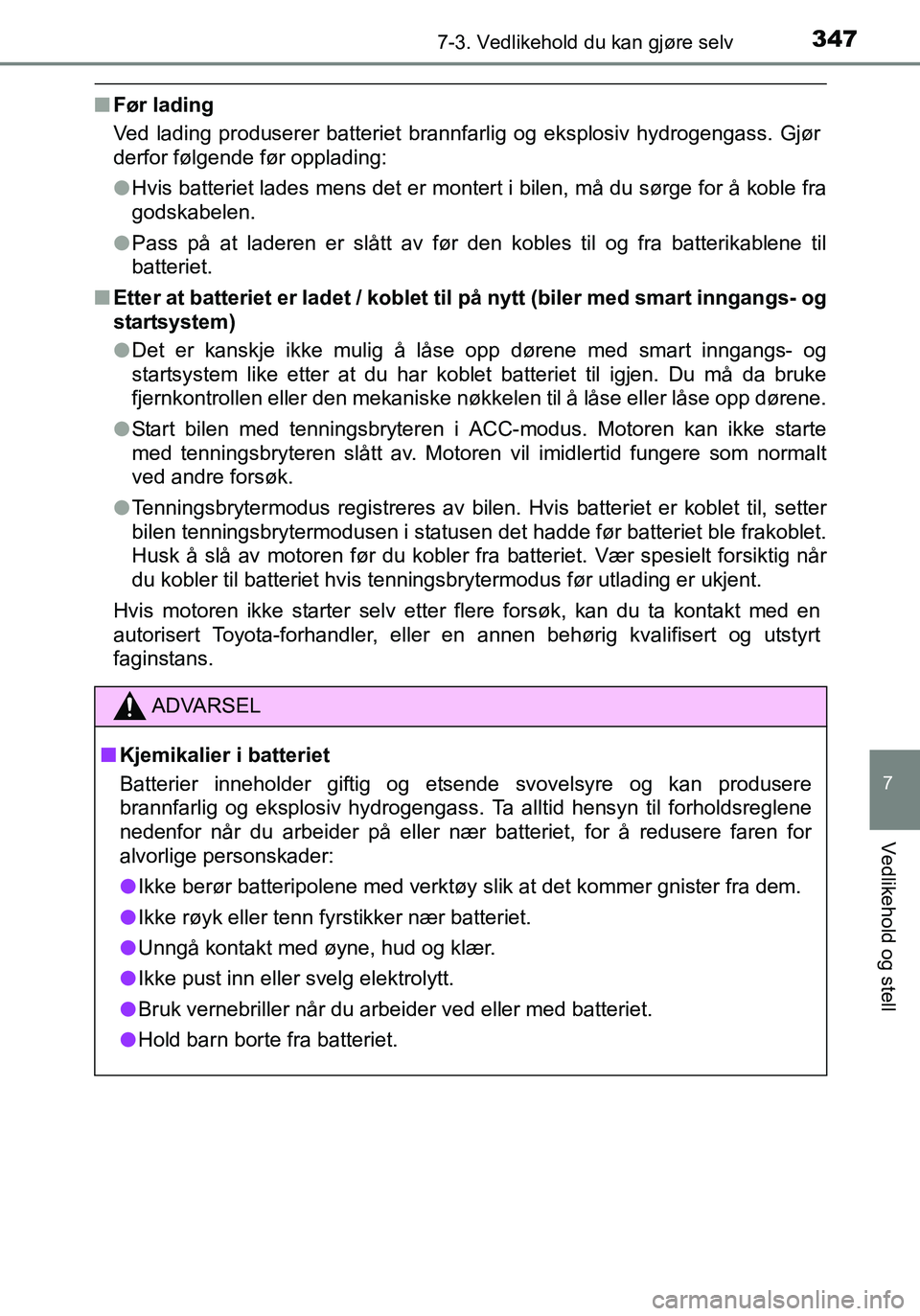

nFør lading
Ved lading produserer batteriet brannfarlig og eksplosiv hydrogengass. Gjør
derfor følgende før opplading:
lHvis batteriet lades mens det er monter t i bilen, må du sørge for å koble fra
godskabelen.
l Pass på at laderen er slått av før den kobles til og fra batterikablene til
batteriet.
n Etter at batteriet er ladet / koblet til på nytt (biler med smart inngangs- og
startsystem)
lDet er kanskje ikke mulig å låse opp dørene med smart inngangs- og
startsystem like etter at du har koblet batteriet til igjen. Du må da bruke
fjernkontrollen eller den mekaniske nøkkelen til å låse eller låse opp dørene.
l Start bilen med tenningsbryteren i ACC-modus. Motoren kan ikke starte
med tenningsbryteren slått av. Motoren vil imidlertid fungere som normalt
ved andre forsøk.
l Tenningsbrytermodus registreres av bilen. Hvis batteriet er koblet til, setter
bilen tenningsbrytermodusen i statusen det hadde før batteriet ble frakoblet.
Husk å slå av motoren før du kobler fra batteriet. Vær spesielt forsiktig når
du kobler til batteriet hvis tenningsbrytermodus før utlading er ukjent.
Hvis motoren ikke starter selv etter flere forsøk, kan du ta kontakt med en
autorisert Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt
faginstans.
ADVARSEL
n Kjemikalier i batteriet
Batterier inneholder giftig og etsende svovelsyre og kan produsere
brannfarlig og eksplosiv hydrogengass. Ta alltid hensyn til forholdsreglene
nedenfor når du arbeider på eller nær batteriet, for å redusere faren for
alvorlige personskader:
l Ikke berør batteripolene med verktøy slik at det kommer gnister fr\
a dem.
l Ikke røyk eller tenn fyrstikker nær batteriet.
l Unngå kontakt med øyne, hud og klær.
l Ikke pust inn eller svelg elektrolytt.
l Bruk vernebriller når du arbeider ved eller med batteriet.
l Hold barn borte fra batteriet.
YARIS F_OM_Europe_OM52G04NO.book Page 347 Friday, April 29, 2016 10:48 AM

3487-3. Vedlikehold du kan gjøre selv
OM52G04NO

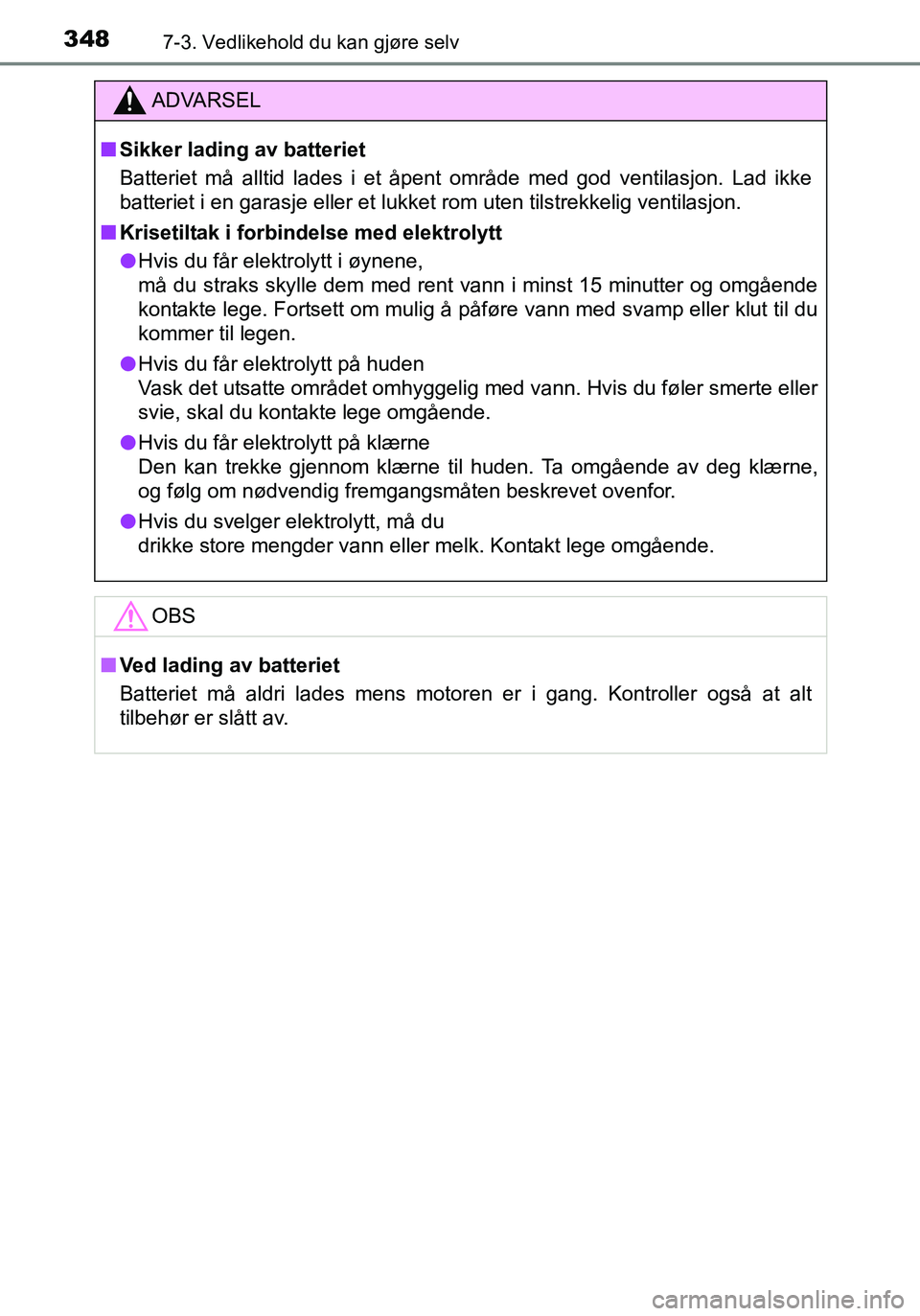

ADVARSEL
nSikker lading av batteriet
Batteriet må alltid lades i et åpent område med god ventilasjon. Lad ikke
batteriet i en garasje eller et lukket rom uten tilstrekkelig ventilasjon.
n Krisetiltak i forbindelse med elektrolytt
l Hvis du får elektrolytt i øynene,
må du straks skylle dem med rent vann i minst 15 minutter og omgåe\
nde
kontakte lege. Fortsett om mulig å påføre vann med svamp eller klut til du
kommer til legen.
l Hvis du får elektrolytt på huden
Vask det utsatte området omhyggelig med vann. Hvis du føler smerte eller
svie, skal du kontakte lege omgående.
l Hvis du får elektrolytt på klærne
Den kan trekke gjennom klærne til huden. Ta omgående av deg klærne,
og følg om nødvendig fremgangsmåten beskrevet ovenfor.
l Hvis du svelger elektrolytt, må du
drikke store mengder vann eller melk. Kontakt lege omgående.
OBS
nVed lading av batteriet
Batteriet må aldri lades mens motor en er i gang. Kontroller også at alt
tilbehør er slått av.
