TOYOTA YARIS HATCHBACK 2016 Instruksjoner for bruk (in Norwegian)

3697-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NO

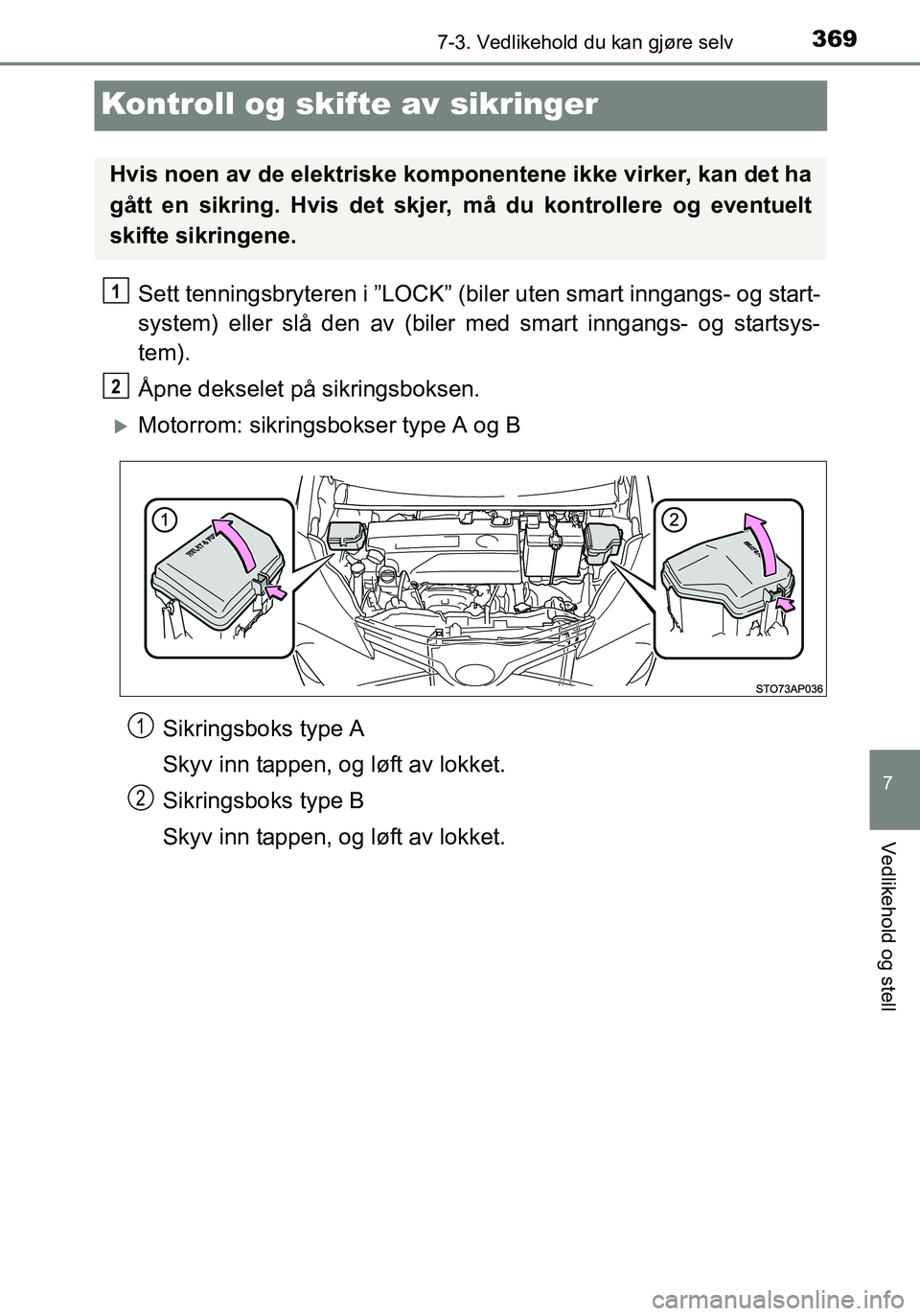

Kontroll og skifte av sikringer
Sett tenningsbryteren i ”LOCK” (biler uten smart inngangs- og start-
system) eller slå den av (biler med smart inngangs- og startsys-
tem).
Åpne dekselet på sikringsboksen.
Motorrom: sikringsbokser type A og B
Sikringsboks type A
Skyv inn tappen, og løft av lokket.
Sikringsboks type B
Skyv inn tappen, og løft av lokket.
Hvis noen av de elektriske komponentene ikke virker, kan det ha
gått en sikring. Hvis det skjer, må du kontrollere og eventuelt
skifte sikringene.
1
2
1
2
YARIS F_OM_Europe_OM52G04NO.book Page 369 Friday, April 29, 2016 10:48 AM

3707-3. Vedlikehold du kan gjøre selv
OM52G04NO

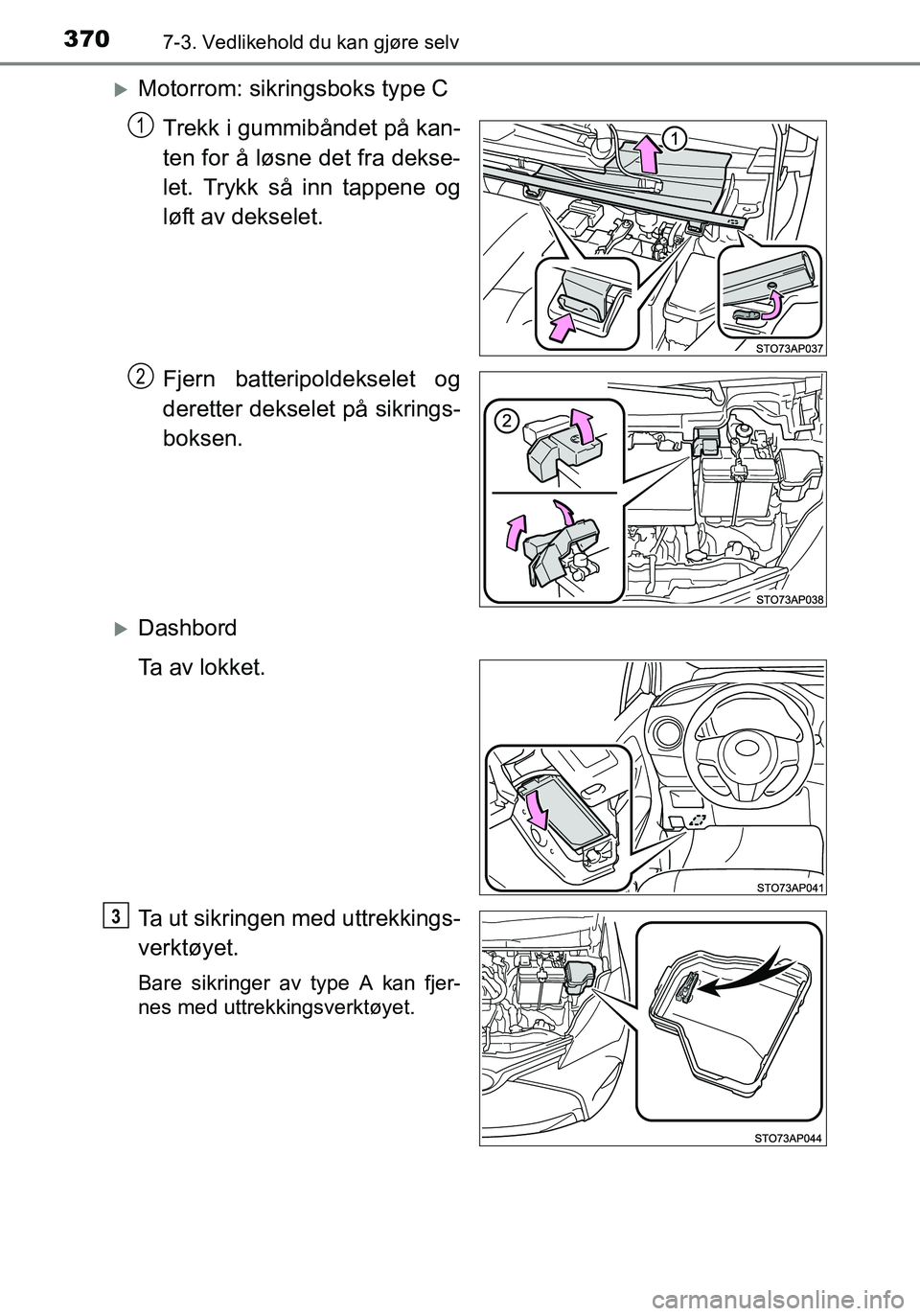

Motorrom: sikringsboks type CTrekk i gummibåndet på kan-
ten for å løsne det fra dekse-
let. Trykk så inn tappene og
løft av dekselet.
Fjern batteripoldekselet og
deretter dekselet på sikrings-
boksen.
Dashbord
Ta av lokket.
Ta ut sikringen med uttrekkings-
verktøyet.
Bare sikringer av type A kan fjer-
nes med uttrekkingsverktøyet.
1
2
3
YARIS F_OM_Europe_OM52G04NO.book Page 370 Friday, April 29, 2016 10:48 AM

3717-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NO

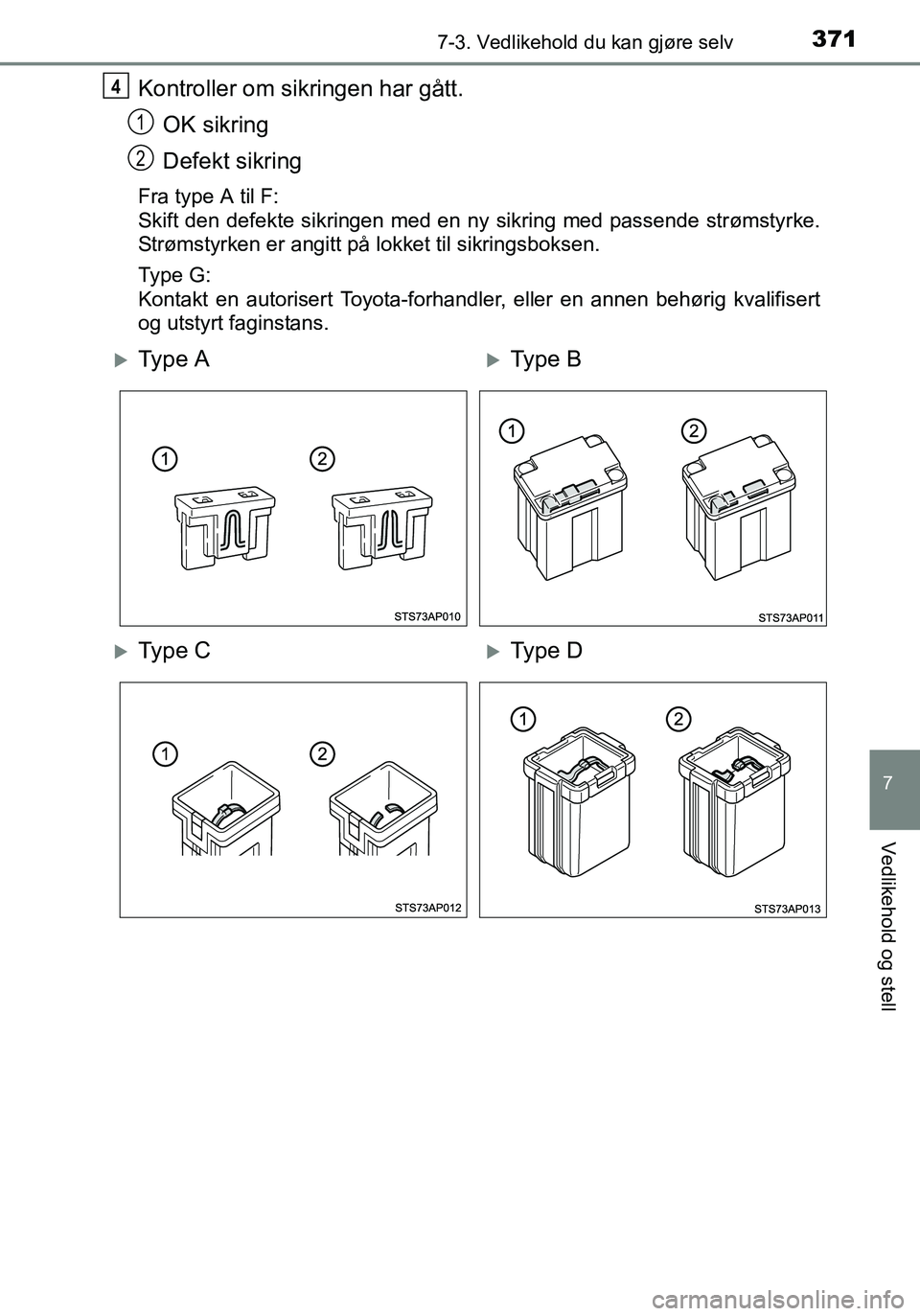

Kontroller om sikringen har gått.OK sikring
Defekt sikring
Fra type A til F:
Skift den defekte sikringen med en ny sikring med passende strømstyrke.
Strømstyrken er angitt på lokket til sikringsboksen.
Type G:
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
4
1
2
Ty p e AType B
Ty p e CType D
YARIS F_OM_Europe_OM52G04NO.book Page 371 Friday, April 29, 2016 10:48 AM

3727-3. Vedlikehold du kan gjøre selv
OM52G04NO

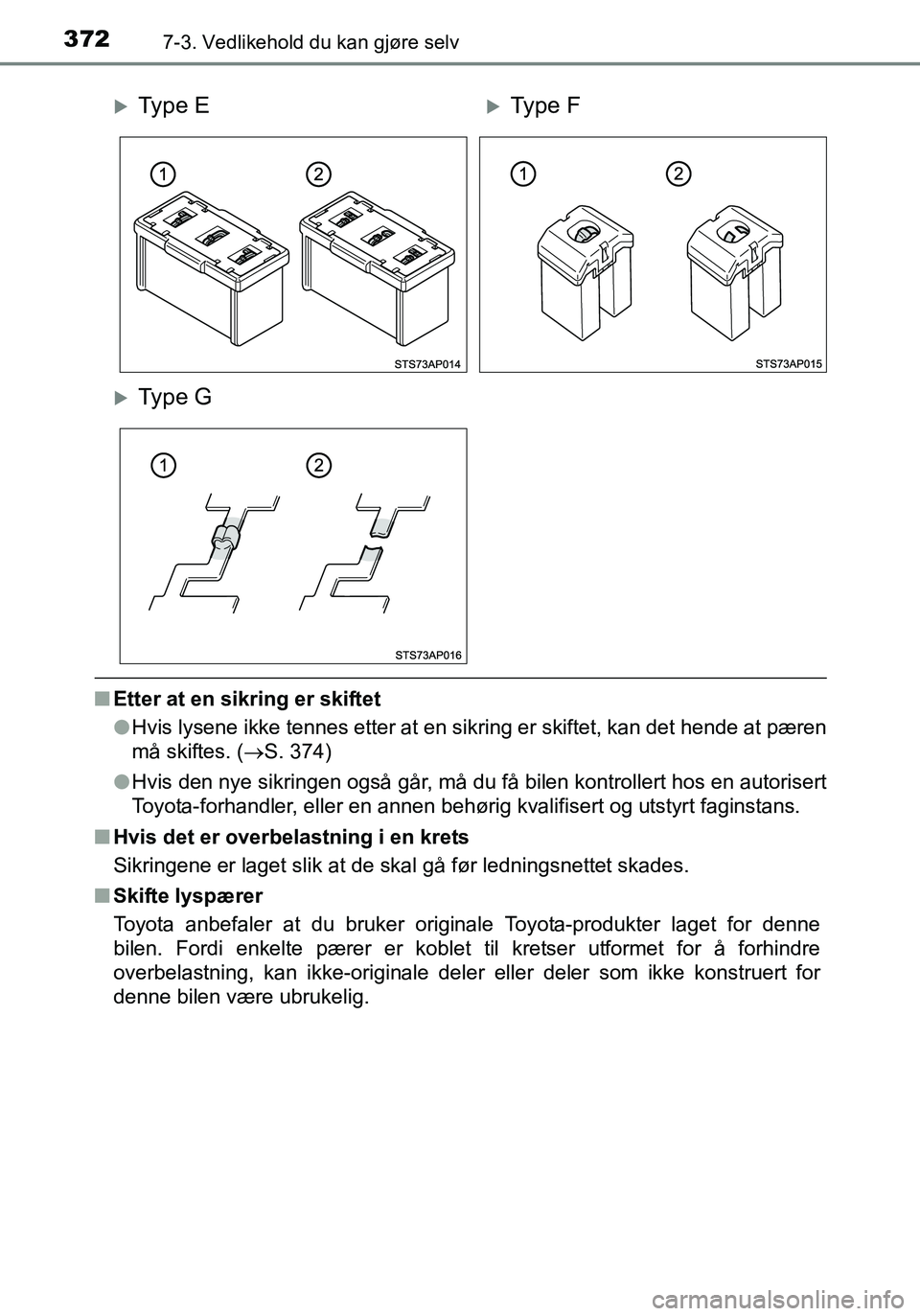

nEtter at en sikring er skiftet
lHvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( S. 374)
l Hvis den nye sikringen også går, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
n Hvis det er overbelastning i en krets
Sikringene er laget slik at de skal gå før ledningsnettet skades.
n Skifte lyspærer
Toyota anbefaler at du bruker originale Toyota-produkter laget for denne
bilen. Fordi enkelte pærer er koblet til kretser utformet for å forhindre
overbelastning, kan ikke-originale deler eller deler som ikke konstruert for
denne bilen være ubrukelig.
Ty p e EType F
Ty p e G
YARIS F_OM_Europe_OM52G04NO.book Page 372 Friday, April 29, 2016 10:48 AM

3737-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NOn

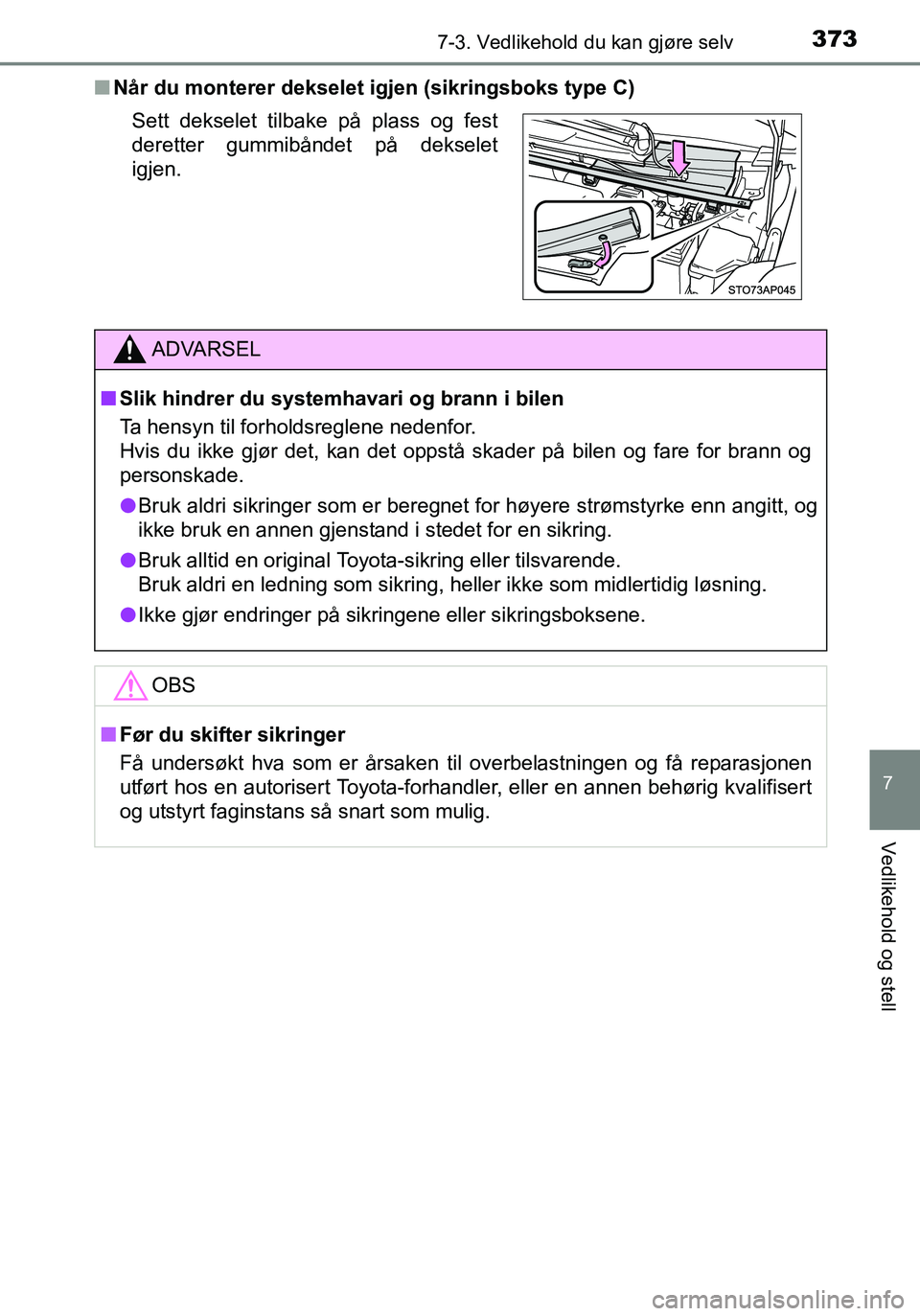

Når du monterer dekselet ig jen (sikringsboks type C)
Sett dekselet tilbake på plass og fest
deretter gummibåndet på dekselet
igjen.
ADVARSEL
n Slik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Hvis du ikke gjør det, kan det oppstå skader på bilen og fare for brann og
personskade.
l Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
l Bruk alltid en original Toyota-sikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
l Ikke gjør endringer på sikringene eller sikringsboksene.
OBS
nFør du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få reparasjonen
utført hos en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans så snart som mulig.
YARIS F_OM_Europe_OM52G04NO.book Page 373 Friday, April 29, 2016 10:48 AM

3747-3. Vedlikehold du kan gjøre selv
OM52G04NO
Lyspærer
Kontroller effekten (W) til lyspæren som skal skiftes. ( S. 482)
nForan
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
For ytterligere informasjon om skifting av lyspærer, ta kontakt
med en autorisert Toyota-forhandler.
Forberedelse av skifte av lyspærer

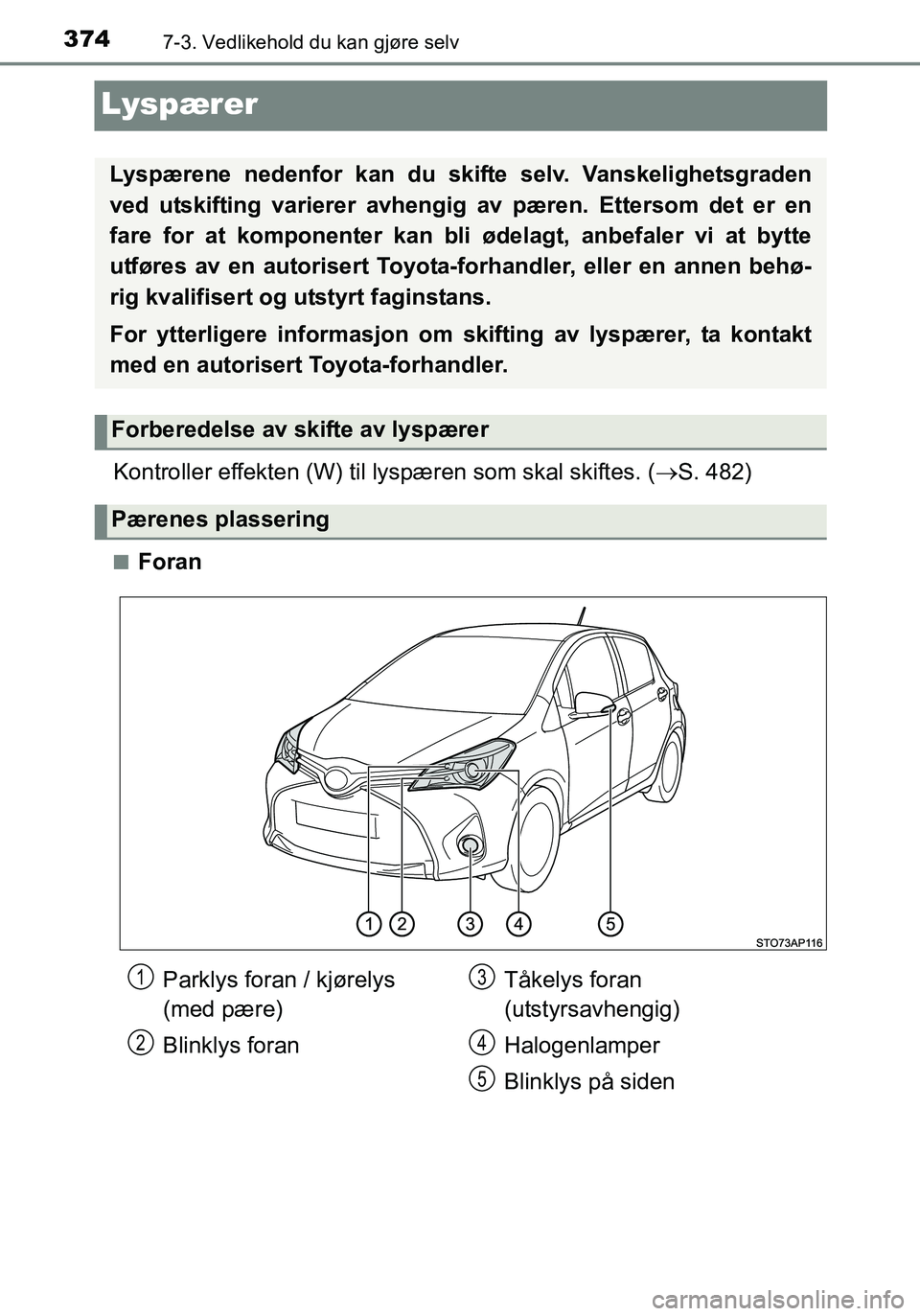

Pærenes plassering
Parklys foran / kjørelys
(med pære)
Blinklys foran Tåkelys foran
(utstyrsavhengig)
Halogenlamper
Blinklys på siden1
2
3
4
5
YARIS F_OM_Europe_OM52G04NO.book Page 374 Friday, April 29, 2016 10:48 AM

3757-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NOn

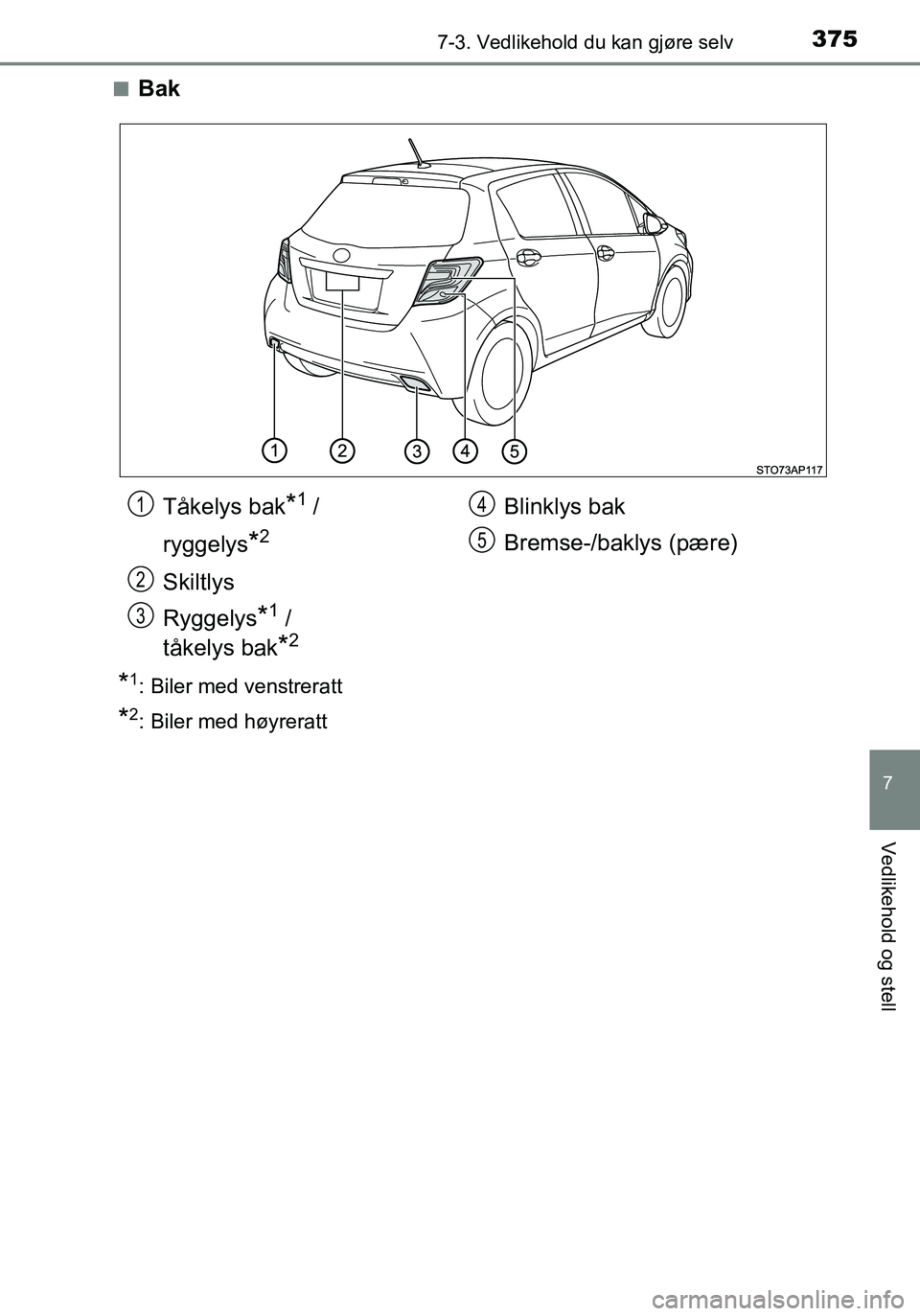

Bak
*1: Biler med venstreratt
*2: Biler med høyreratt
Tåkelys bak*1 /
ryggelys
*2
Skiltlys
Ryggelys
*1 /
tåkelys bak
*2
Blinklys bak
Bremse-/baklys (pære)1
2
3
4
5
YARIS F_OM_Europe_OM52G04NO.book Page 375 Friday, April 29, 2016 10:48 AM

3767-3. Vedlikehold du kan gjøre selv
OM52G04NOn
Halogenlamper
Reflektortype

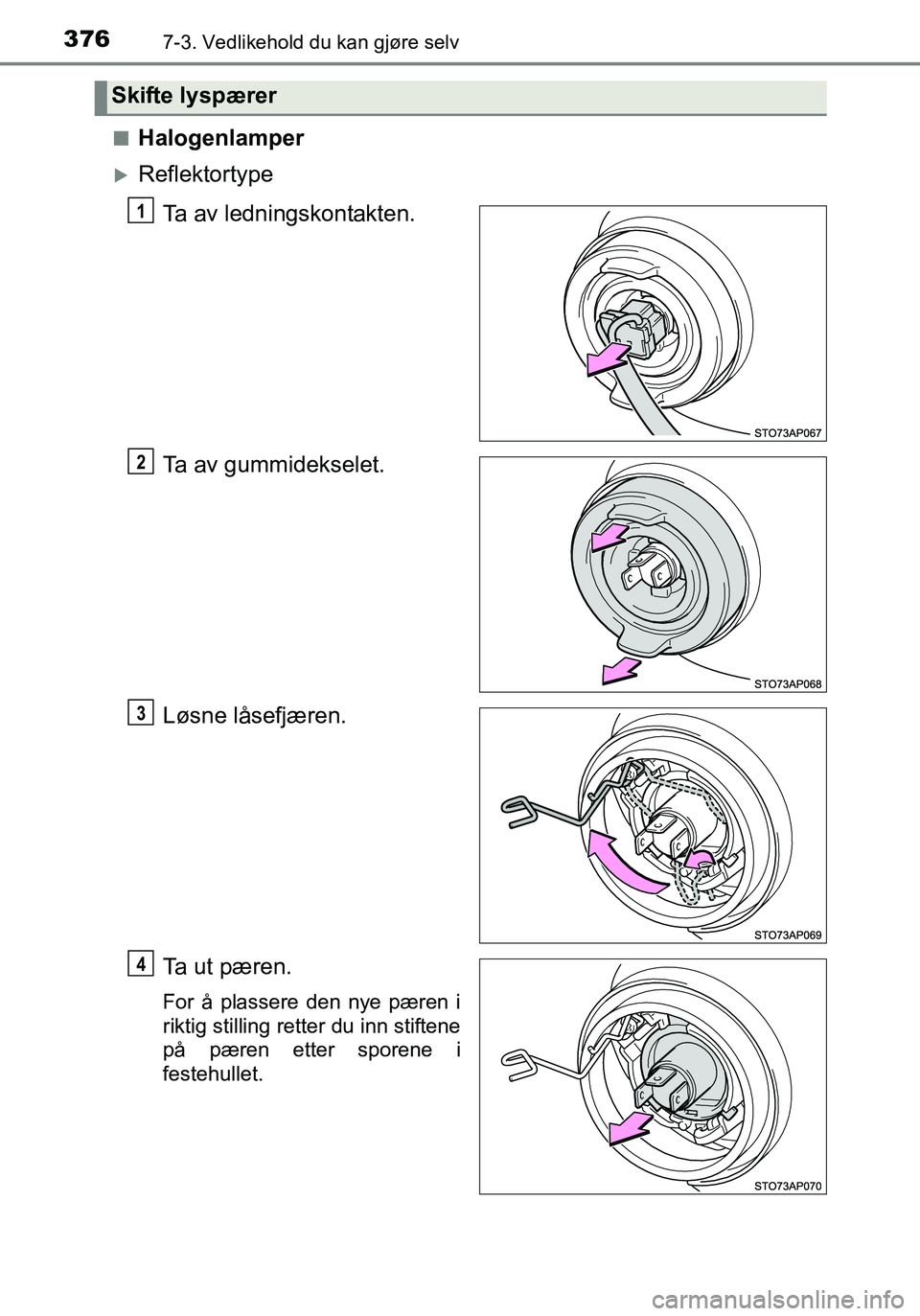

Ta av ledningskontakten.
Ta av gummidekselet.
Løsne låsefjæren.
Ta ut pæren.
For å plassere den nye pæren i
riktig stilling retter du inn stiftene
på pæren etter sporene i
festehullet.
Skifte lyspærer
1
2
3
4
YARIS F_OM_Europe_OM52G04NO.book Page 376 Friday, April 29, 2016 10:48 AM

3777-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NO

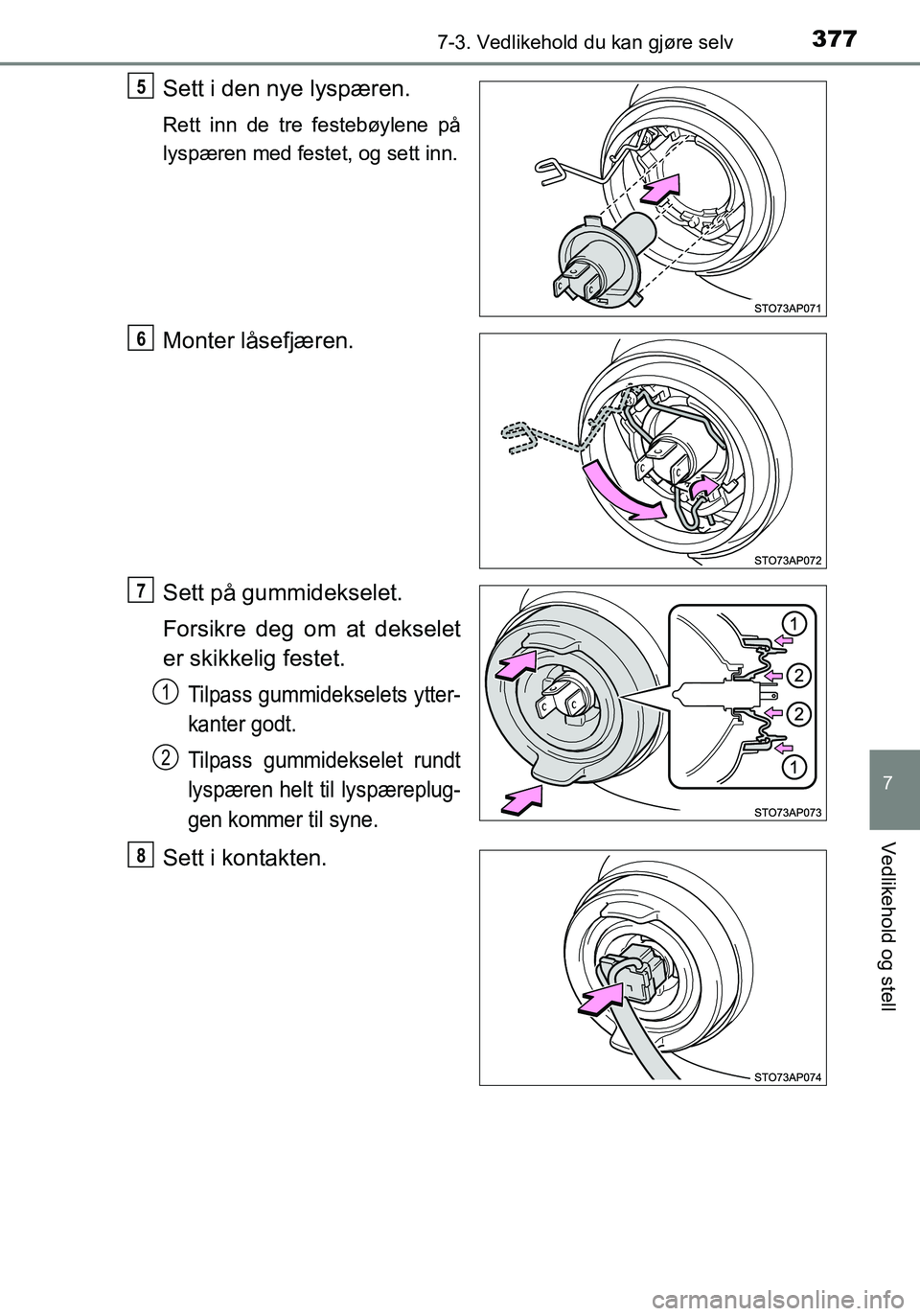

Sett i den nye lyspæren.
Rett inn de tre festebøylene på
lyspæren med festet, og sett inn.
Monter låsefjæren.
Sett på gummidekselet.
Forsikre deg om at dekselet
er skikkelig festet.
Tilpass gummidekselets ytter-
kanter godt.
Tilpass gummidekselet rundt
lyspæren helt til lyspæreplug-
gen kommer til syne.
Sett i kontakten.
5
6
7
1
2
8
YARIS F_OM_Europe_OM52G04NO.book Page 377 Friday, April 29, 2016 10:48 AM

3787-3. Vedlikehold du kan gjøre selv
OM52G04NO

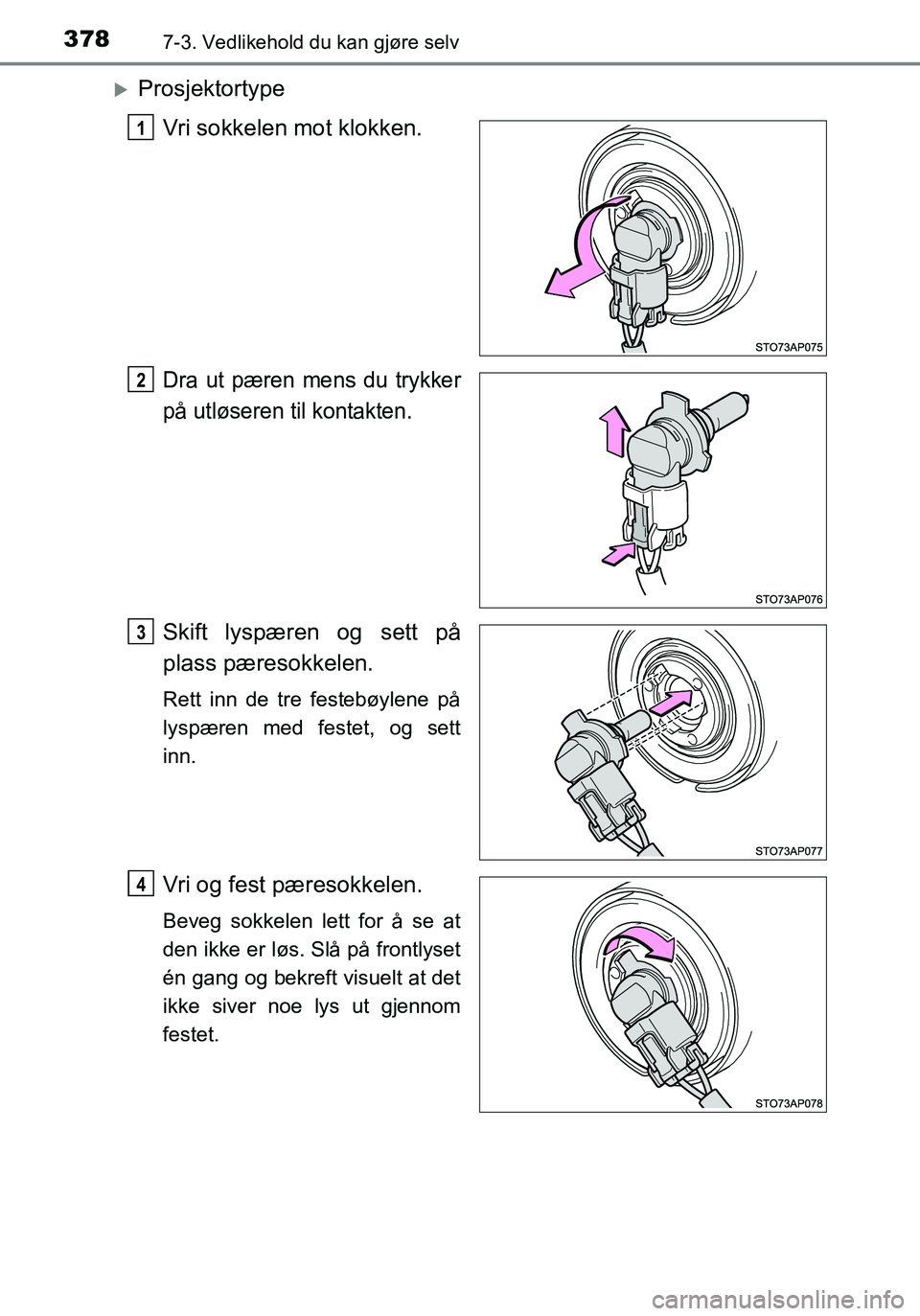

ProsjektortypeVri sokkelen mot klokken.
Dra ut pæren mens du trykker
på utløseren til kontakten.
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på frontlyset
én gang og bekreft visuelt at det
ikke siver noe lys ut gjennom
festet.
1
2
3
14
YARIS F_OM_Europe_OM52G04NO.book Page 378 Friday, April 29, 2016 10:48 AM
