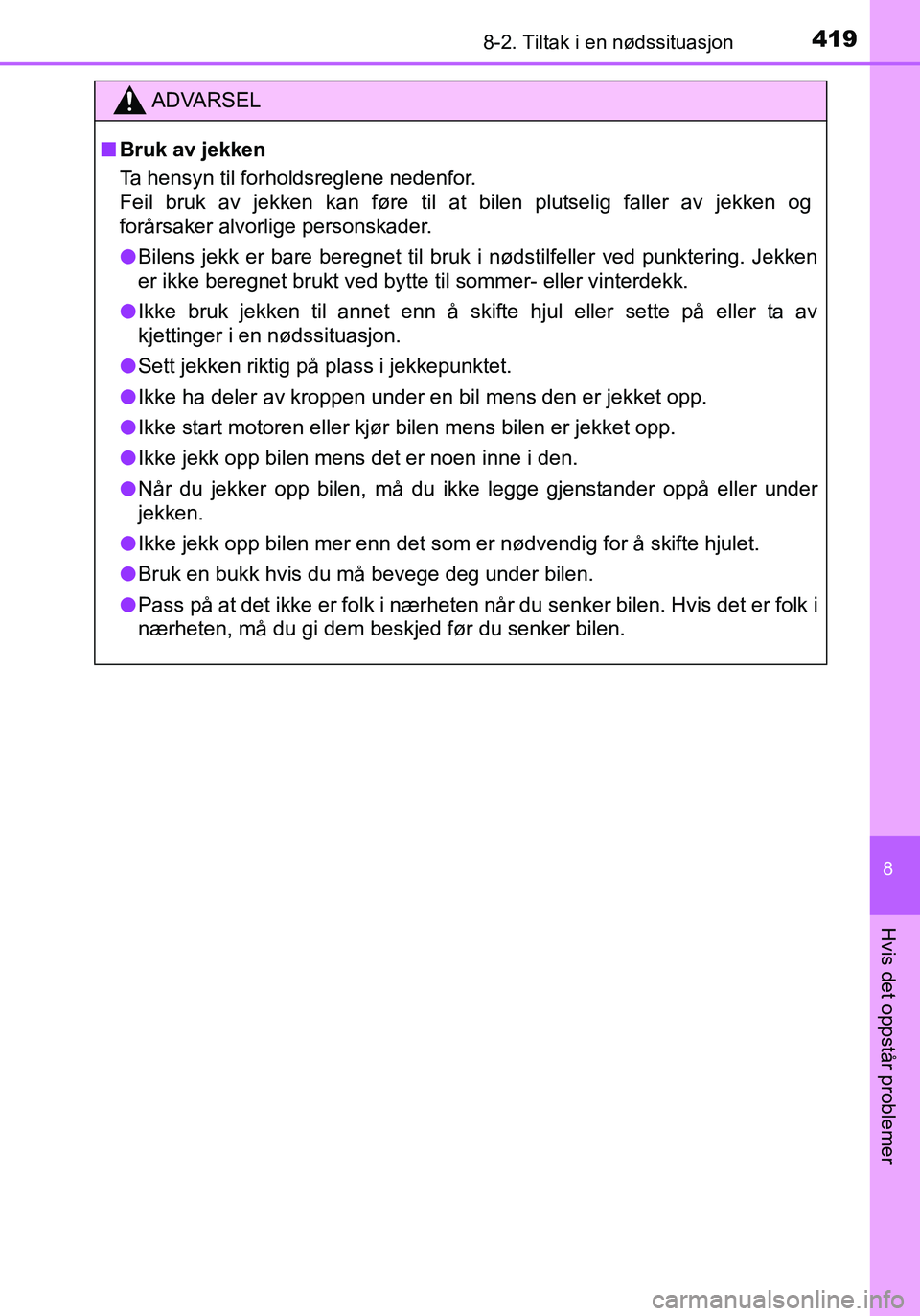

TOYOTA YARIS HATCHBACK 2016 Instruksjoner for bruk (in Norwegian)

4198-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
OM52G04NO
ADVARSEL
nBruk av jekken
Ta hensyn til forholdsreglene nedenfor.
Feil bruk av jekken kan føre til at bilen plutselig faller av jekken og
forårsaker alvorlige personskader.
l Bilens jekk er bare beregnet til bruk i nødstilfeller ved punktering. Jekken
er ikke beregnet brukt ved bytte til sommer- eller vinterdekk.
l Ikke bruk jekken til annet enn å skifte hjul eller sette på eller ta av
kjettinger i en nødssituasjon.
l Sett jekken riktig på plass i jekkepunktet.
l Ikke ha deler av kroppen under en bil mens den er jekket opp.
l Ikke start motoren eller kjør bilen mens bilen er jekket opp.
l Ikke jekk opp bilen mens det er noen inne i den.
l Når du jekker opp bilen, må du ikke legge gjenstander oppå eller under
jekken.
l Ikke jekk opp bilen mer enn det som er nødvendig for å skifte hjulet.
l Bruk en bukk hvis du må bevege deg under bilen.
l Pass på at det ikke er folk i nærheten når du senker bilen. Hvis det er folk i
nærheten, må du gi dem beskjed før du senker bilen.
YARIS F_OM_Europe_OM52G04NO.book Page 419 Friday, April 29, 2016 10:48 AM

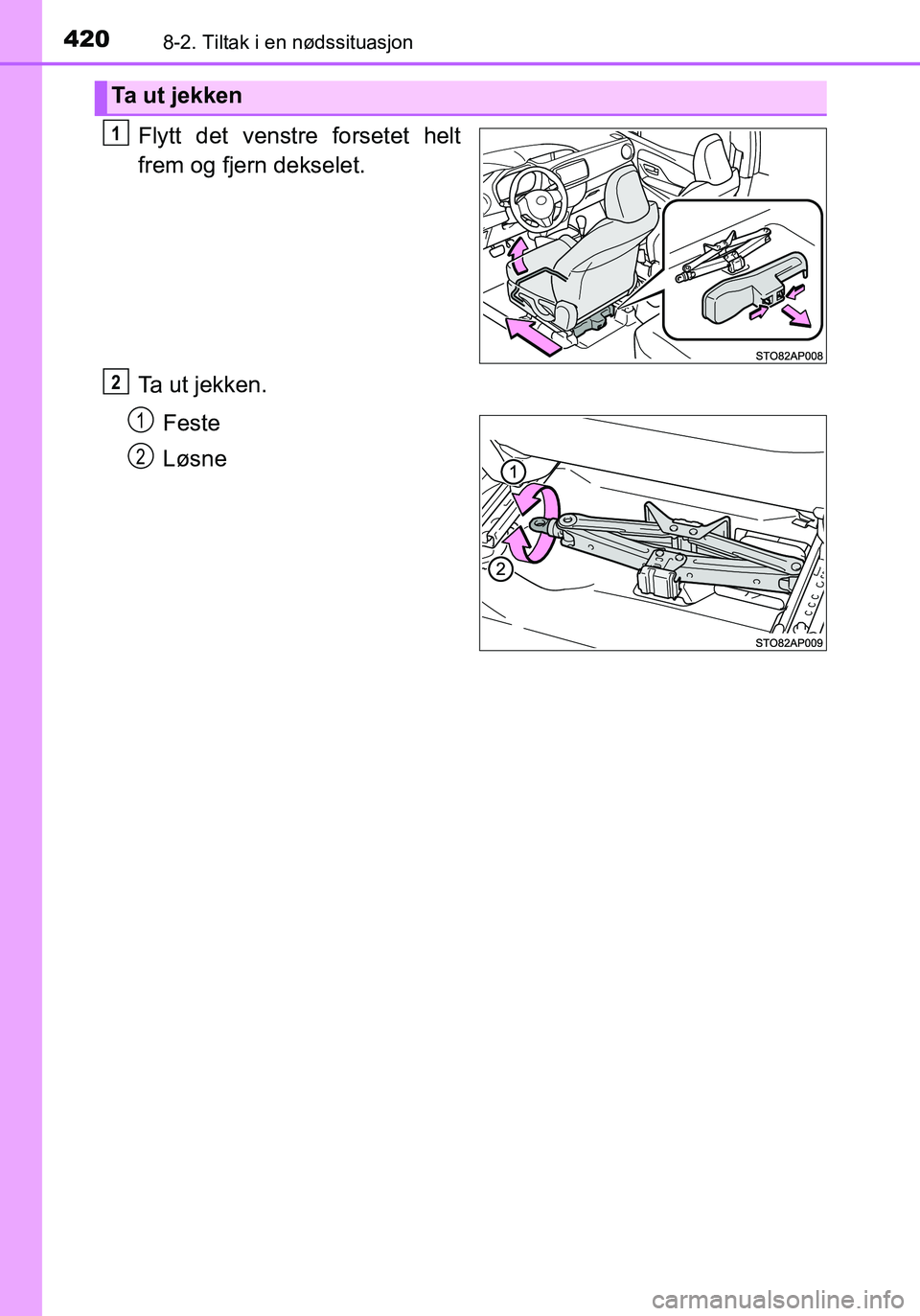

4208-2. Tiltak i en nødssituasjon
OM52G04NO
Flytt det venstre forsetet helt
frem og fjern dekselet.
Ta u t j e k k e n .Feste
Løsne
Ta ut jekken
1
2
1
2
YARIS F_OM_Europe_OM52G04NO.book Page 420 Friday, April 29, 2016 10:48 AM

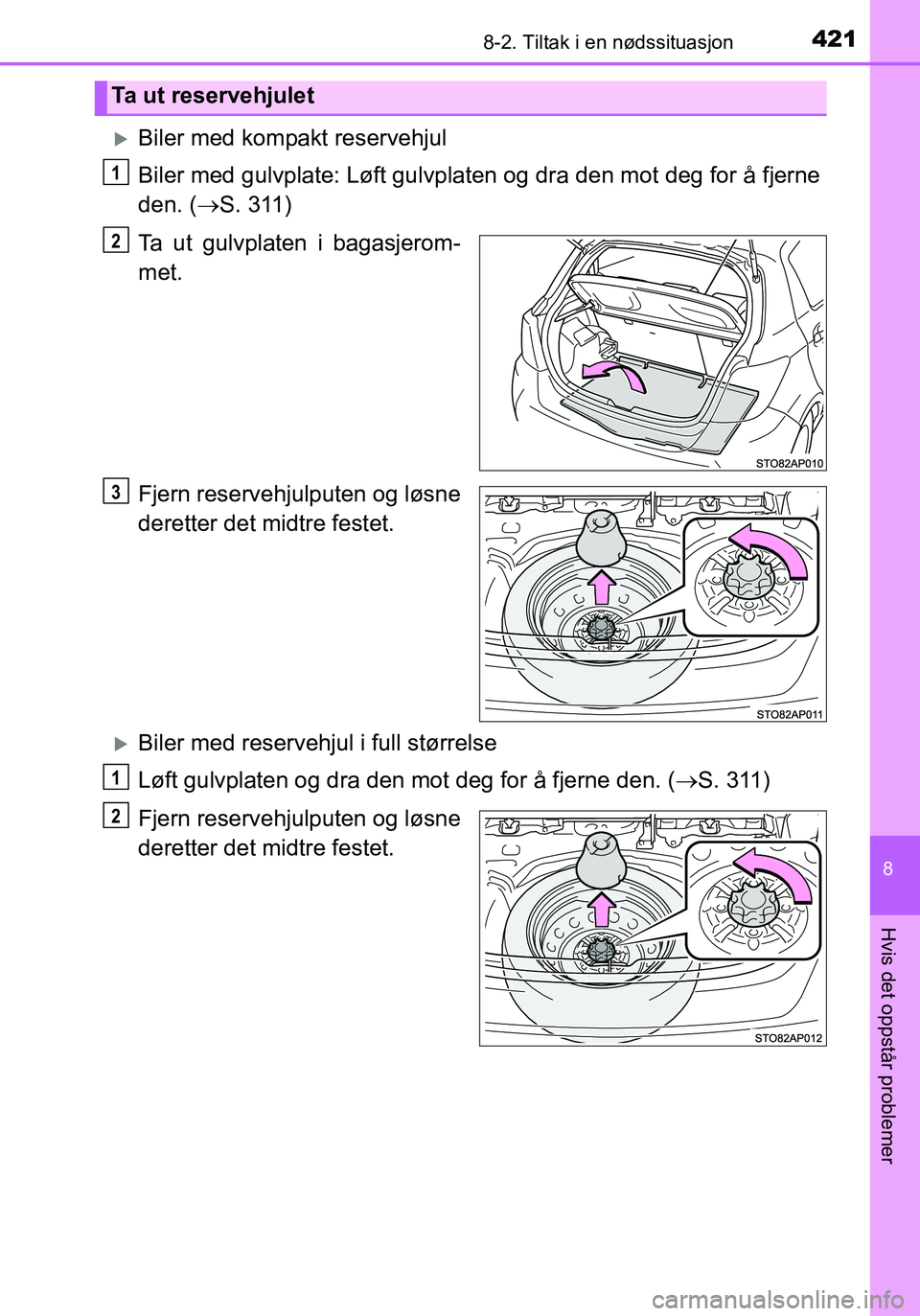

4218-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
OM52G04NO
Biler med kompakt reservehjul
Biler med gulvplate: Løft gulvplaten og dra den mot deg for å fjerne
den. (S. 311)
Ta ut gulvplaten i bagasjerom-
met.
Fjern reservehjulputen og løsne
deretter det midtre festet.
Biler med reservehjul i full størrelse
Løft gulvplaten og dra den mot deg for å fjerne den. ( S. 311)
Fjern reservehjulputen og løsne
deretter det midtre festet.
Ta ut reservehjulet
1
2
3
1
2
YARIS F_OM_Europe_OM52G04NO.book Page 421 Friday, April 29, 2016 10:48 AM

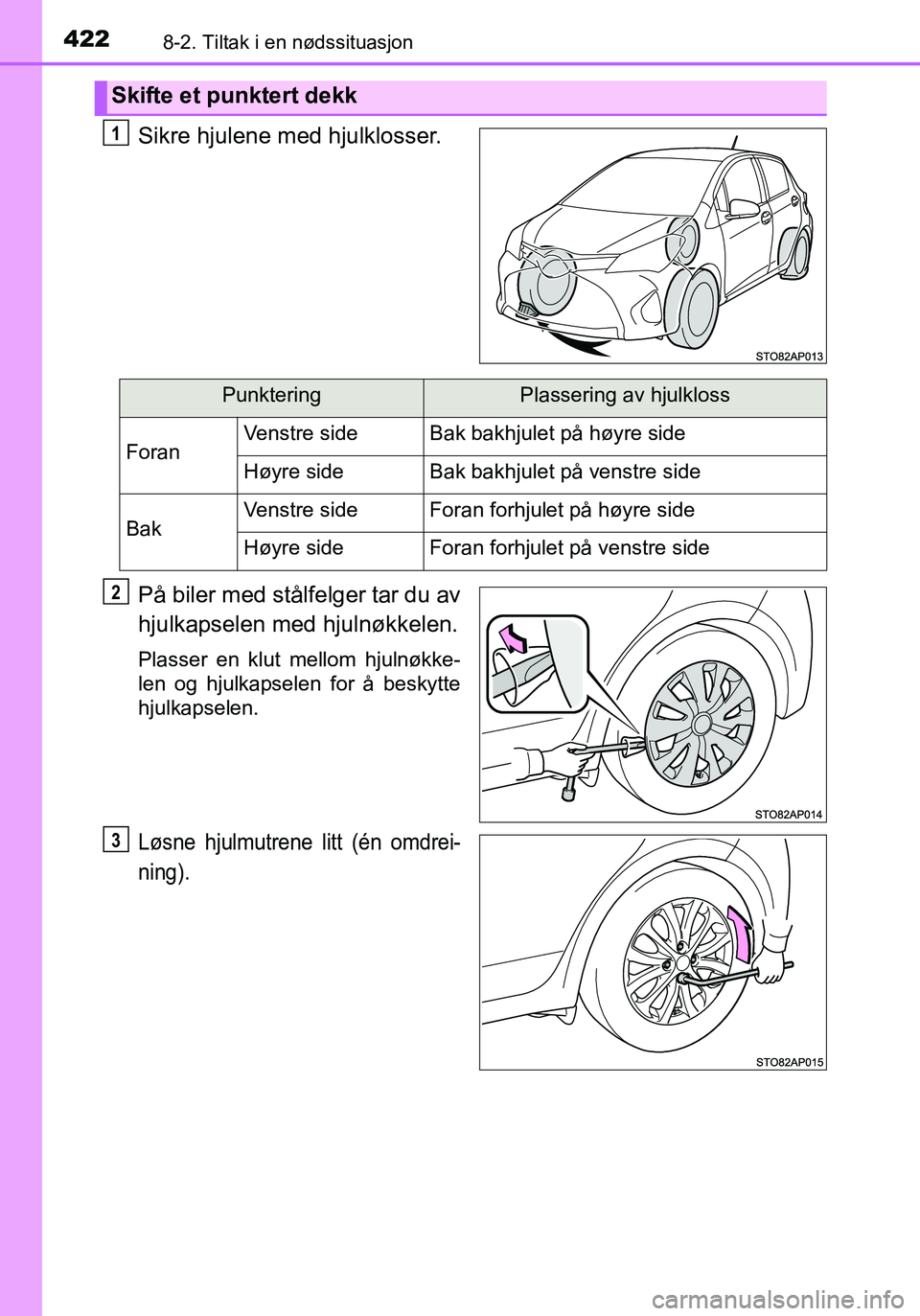

4228-2. Tiltak i en nødssituasjon
OM52G04NO
Sikre hjulene med hjulklosser.
På biler med stålfelger tar du av
hjulkapselen med hjulnøkkelen.
Plasser en klut mellom hjulnøkke-
len og hjulkapselen for å beskytte
hjulkapselen.
Løsne hjulmutrene litt (én omdrei-
ning).
Skifte et punktert dekk
1
PunkteringPlassering av hjulkloss
ForanVenstre sideBak bakhjulet på høyre side
Høyre sideBak bakhjulet på venstre side
BakVenstre sideForan forhjulet på høyre side
Høyre sideForan forhjulet på venstre side
2
3
YARIS F_OM_Europe_OM52G04NO.book Page 422 Friday, April 29, 2016 10:48 AM

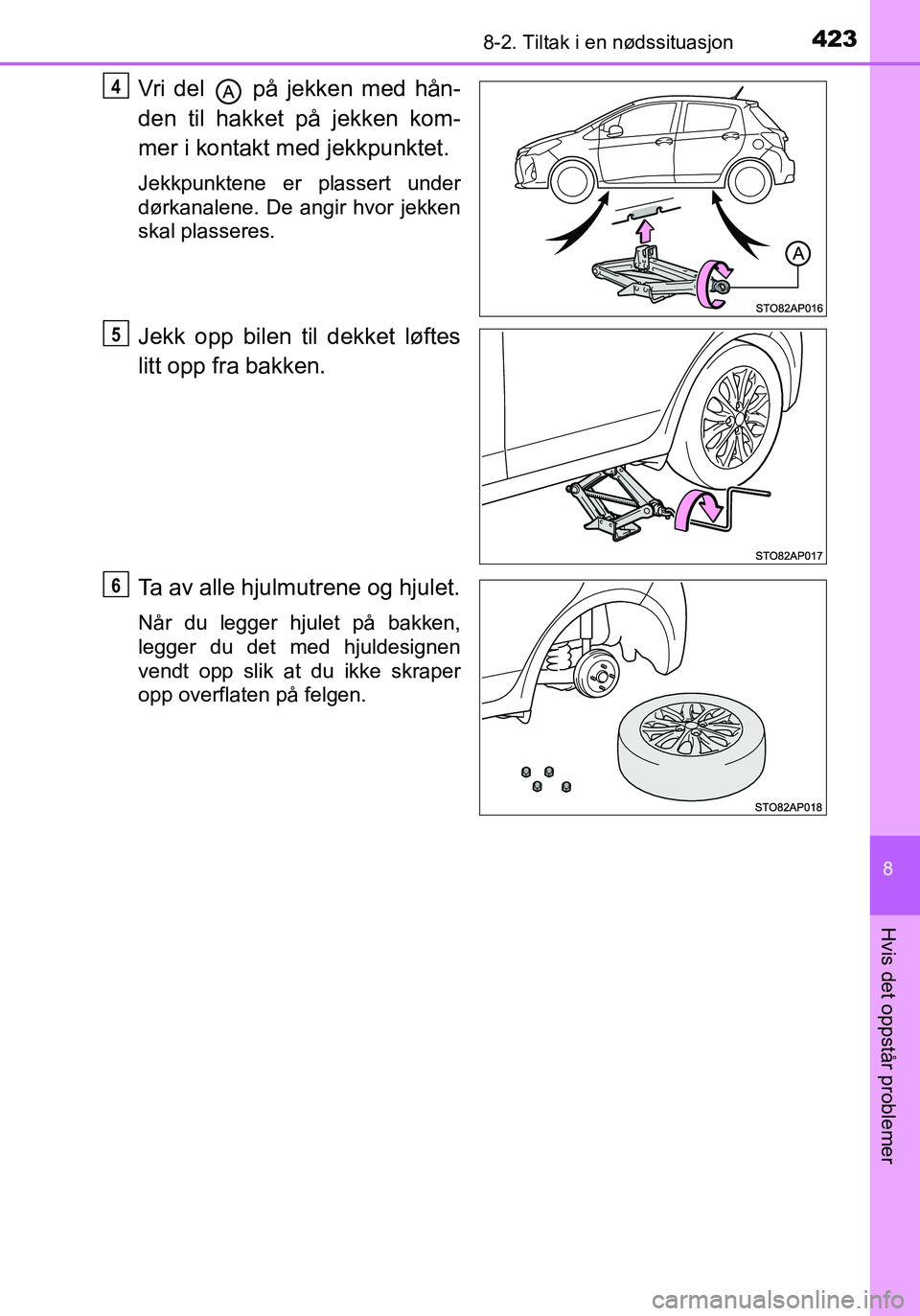

4238-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
OM52G04NO
Vri del på jekken med hån-
den til hakket på jekken kom-
mer i kontakt med jekkpunktet.
Jekkpunktene er plassert under
dørkanalene. De angir hvor jekken
skal plasseres.
Jekk opp bilen til dekket løftes
litt opp fra bakken.
Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken,
legger du det med hjuldesignen
vendt opp slik at du ikke skraper
opp overflaten på felgen.
4
5
6
YARIS F_OM_Europe_OM52G04NO.book Page 423 Friday, April 29, 2016 10:48 AM

4248-2. Tiltak i en nødssituasjon
OM52G04NO
ADVARSEL
nSkifte et punktert dekk
l Ta hensyn til følgende forholdsregler.
Hvis dette ikke gjøres, kan det føre til dødsfall eller alvorlige personskader:
• Ikke forsøk å ta av navkoppen for hånd. Vær forsiktig når du håndterer
hjulkapselen, slik at du unngår personskader.
• Ikke rør felgen eller området rundt bremsene umiddelbart etter at bilen har vært kjørt.
Disse vil være svært varme. Hvis du berører disse områdene med
hender, føtter eller andre kroppsdeler f.eks. når du bytter hjul, risikerer
du brannskader.
l Hvis du ikke følger disse retningslinjene, kan hjulmutrene løsne o\
g hjulene
kan falle av, noe som kan forårsake en ulykke med alvorlige personskader.
• Stram hjulmutrene med en momentnøkkel til 103 Nm så snart som
mulig etter at du har skiftet hjul.
• Bruk bare hjulmutre som er beregnet på den aktuelle felgtypen, når du bytter hjul.
• Hvis det er sprekker eller deformasjoner i skruene, muttergjengene eller
skruehullene i hjulet, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
• Når du monterer hjulmutrene, sørg for å montere dem med koniske
enden vendt innover. ( S. 362)
YARIS F_OM_Europe_OM52G04NO.book Page 424 Friday, April 29, 2016 10:48 AM

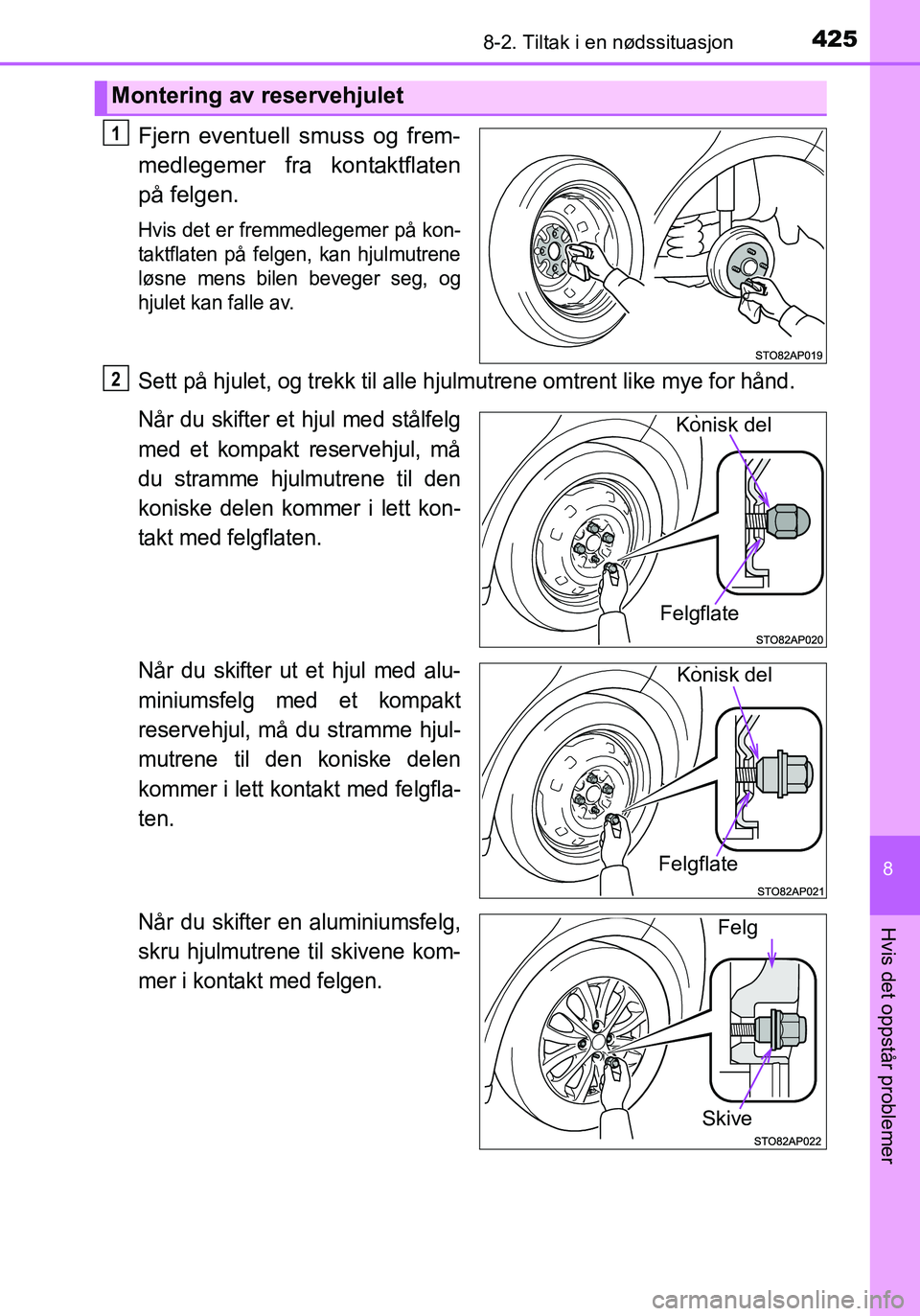

4258-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
OM52G04NO
Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten
på felgen.
Hvis det er fremmedlegemer på kon-
taktflaten på felgen, kan hjulmutrene
løsne mens bilen beveger seg, og
hjulet kan falle av.
Sett på hjulet, og trekk til alle hjulmutrene omtrent like mye for hånd.
Når du skifter et hjul med stålfelg
med et kompakt reservehjul, må
du stramme hjulmutrene til den
koniske delen kommer i lett kon-
takt med felgflaten.
Når du skifter ut et hjul med alu-
miniumsfelg med et kompakt
reservehjul, må du stramme hjul-
mutrene til den koniske delen
kommer i lett kontakt med felgfla-
ten.
Når du skifter en aluminiumsfelg,
skru hjulmutrene til skivene kom-
mer i kontakt med felgen.
Montering av reservehjulet
1
2
Konisk del
Felgflate
Konisk del
Felgflate
Felg
Skive
YARIS F_OM_Europe_OM52G04NO.book Page 425 Friday, April 29, 2016 10:48 AM

4268-2. Tiltak i en nødssituasjon
OM52G04NO
Senk bilen.
Skru fast hver mutter to eller tre
ganger i rekkefølgen vist på illus-
trasjonen.
Tiltrekkingsmoment:
103 Nm
Ikke bruk annet verktøy eller annen
kraftforsterkning enn hendene, slik
som hammer, rør eller foten.
Biler med stålfelger (unntatt kompakt reservehjul)
Sett på hjulkapselen.
Rett inn utsparingen på hjulkapselen
etter ventilen, som vist.
Biler med aluminiumsfelger
Fjern navkoppen ved å skyve
fra motsatt side.
Vær forsiktig så du ikke mister hjul-
kapselen.
Legg på plass det punkterte hjulet, jekken og alt verktøyet.
3
4
5
5
6
YARIS F_OM_Europe_OM52G04NO.book Page 426 Friday, April 29, 2016 10:48 AM

4278-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
OM52G04NO
nDet kompakte reservehjulet
lDet kompakte reservehjulet identifiseres med etiketten ”TEMPORARY USE
ONLY” på dekksiden.
Bruk det kompakte reservehjulet bare i en nødssituasjon.
l Kontroller dekktrykket i det kompakte reservehjulet.
(S. 479)
n Etter å ha fullført hjulbytte (b iler med varselsystem for dekktrykk)
Varselsystemet for dekktrykk må nullstilles. (S. 353)
n Når du bruker reservehjulet (inklude rt kompakt reservehjul) (biler med
varselsystem for dekktrykk)
Ettersom reservehjulet ikke er utstyrt med dekktrykksensorer, vil ikke
varselsystemet for dekktrykk varsle om lavt dekktrykk i reservehjulet. Hvis du
bytter et punktert hjul med reservehjulet etter at varsellampen for dekktrykk
slås på, vil lyset fortsatt være på.
n Punktert fordekk på vei dekket av snø og is
Sett på det kompakte reservehjulet på et av bilens bakhjul. Bruk fremgangs-
måten nedenfor, og sett på kjettinger på forhjulene:
Bytt ut et av bakhjulene med det kompakte reservehjulet.
Skift ut det punkterte forhjulet med bakhjulet du tok av.
Sett kjettinger på forhjulene.
1
2
3
YARIS F_OM_Europe_OM52G04NO.book Page 427 Friday, April 29, 2016 10:48 AM

4288-2. Tiltak i en nødssituasjon
OM52G04NO
ADVARSEL
nBruke det kompakte reservehjulet
l Husk at det kompakte reservehjulet er spesielt laget for bruk på denne
bilen. Ikke bruk det kompakte reservehjulet på et annet kjøretøy.
l Ikke bruk mer enn ett kompakt reservehjul om gangen.
l Bytt ut det kompakte reservehjulet med et standarddekk så snart som
mulig.
l Unngå brå akselerasjon, brå rattbevegelser, kraftig nedbremsing eller brått
girskifte som kan forårsake kraftig motorbremsing.
n Når du legger vekk det kompakte reservehjulet
Pass på at fingre eller andre deler av kroppen ikke kommer i klem mellom
det kompakte reservehjulet og karosseriet.
n Når du har brukt verktøy og jekk
Før du kjører videre, må du kontroller e at alt verktøy og jekken er sikkert
plassert på sine respektive plasser, for å redusere muligheten for
personskade ved kollisjon eller plutselig nedbremsing.
n Når det kompakte reservehjulet brukes
Det kan være at bilens hastighet ikke registreres riktig, og at følgende
systemer ikke fungerer som de skal:
l ABS
l Bremseassistanse
l Stabilitetskontrollsystem (VSC) (utstyrsavhengig)
l Antispinnsystem (TRC) (utstyrsavhengig)
l PCS (Pre-Crash Safety-system) (utstyrsavhengig)
l LDA (Lane Departure Alert) (utstyrsavhengig)
l Automatisk fjernlys (utstyrsavhengig)
l Cruisekontroll (utstyrsavhengig)
l Navigasjonssystem (utstyrsavhengig)
n Hastighetsgrense når det komp akte reservehjulet er i bruk
Ikke kjør i hastigheter over 80 km/t når et kompakt reservehjul er montert på
bilen.
Det kompakte reservehjulet er ikke laget for kjøring i høy hastighet. Hvis du
ikke tar hensyn til dette, kan det føre til en ulykke med alvorlige personska-
der.
YARIS F_OM_Europe_OM52G04NO.book Page 428 Friday, April 29, 2016 10:48 AM
