TOYOTA YARIS HATCHBACK 2016 Kezelési útmutató (in Hungarian)

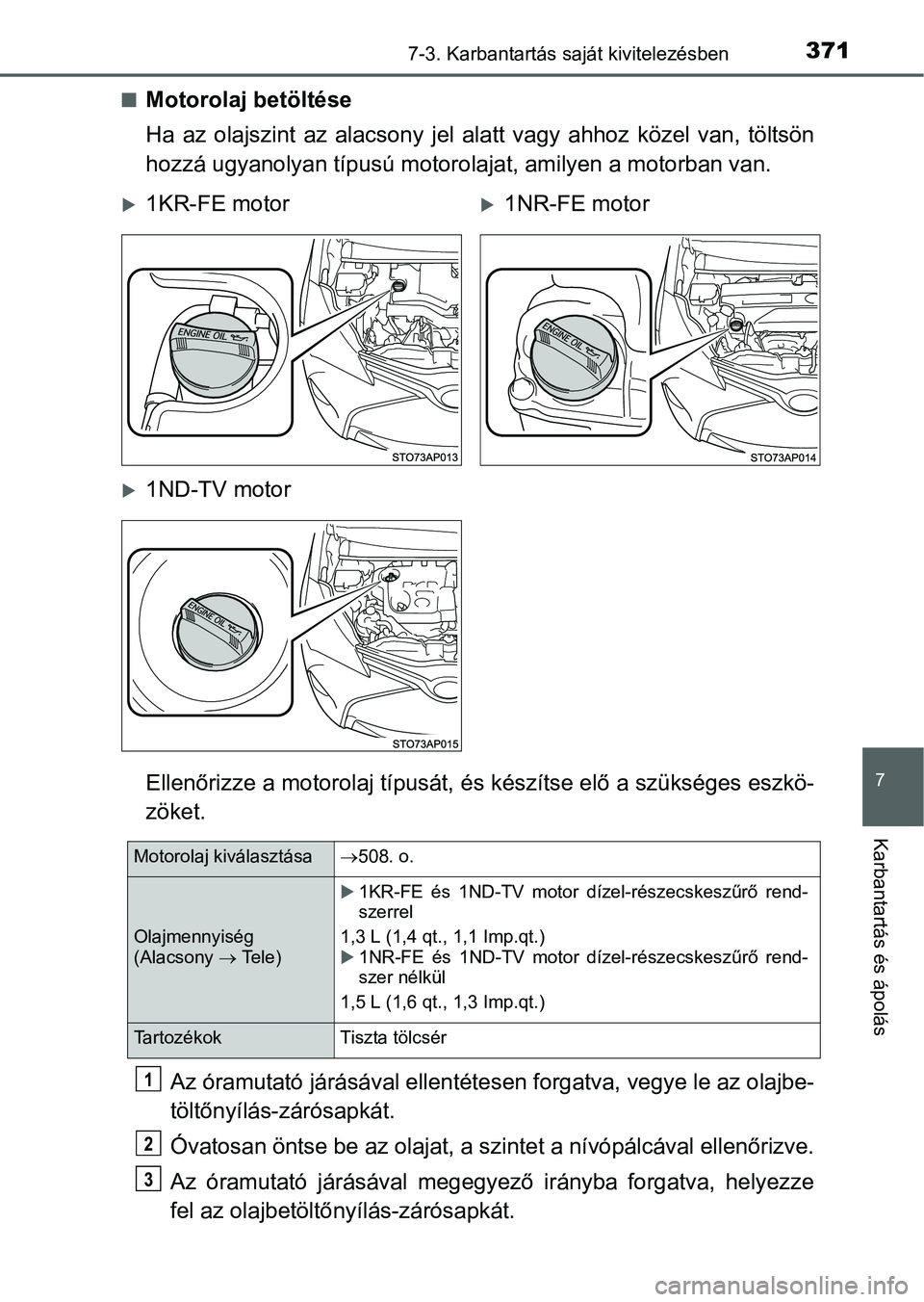

3717-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Motorolaj betöltése
Ha az olajszint az alacsony jel alatt vagy ahhoz közel van, töltsön
hozzá ugyanolyan típusú motorolajat, amilyen a motorban van.
Ellenőrizze a motorolaj típusát, és készítse elő a szükséges eszkö-
zöket.
Az óramutató járásával ellentétesen forgatva, vegye le az olajbe-
töltőnyílás-zárósapkát.
Óvatosan öntse be az olajat, a szintet a nívópálcával ellenőrizve.
Az óramutató járásával megegyező irányba forgatva, helyezze
fel az olajbetöltőnyílás-zárósapkát.
1KR-FE motor1NR-FE motor
1ND-TV motor
Motorolaj kiválasztása508. o.
Olajmennyiség
(Alacsony  Te l e )
1KR-FE és 1ND-TV motor dízel-részecskeszűrő rend-
szerrel
1,3 L (1,4 qt., 1,1 Imp.qt.)
1NR-FE és 1ND-TV motor dízel-részecskeszűrő rend-
szer nélkül
1,5 L (1,6 qt., 1,3 Imp.qt.)
Tartozékok Tiszta tölcsér
1
2
3

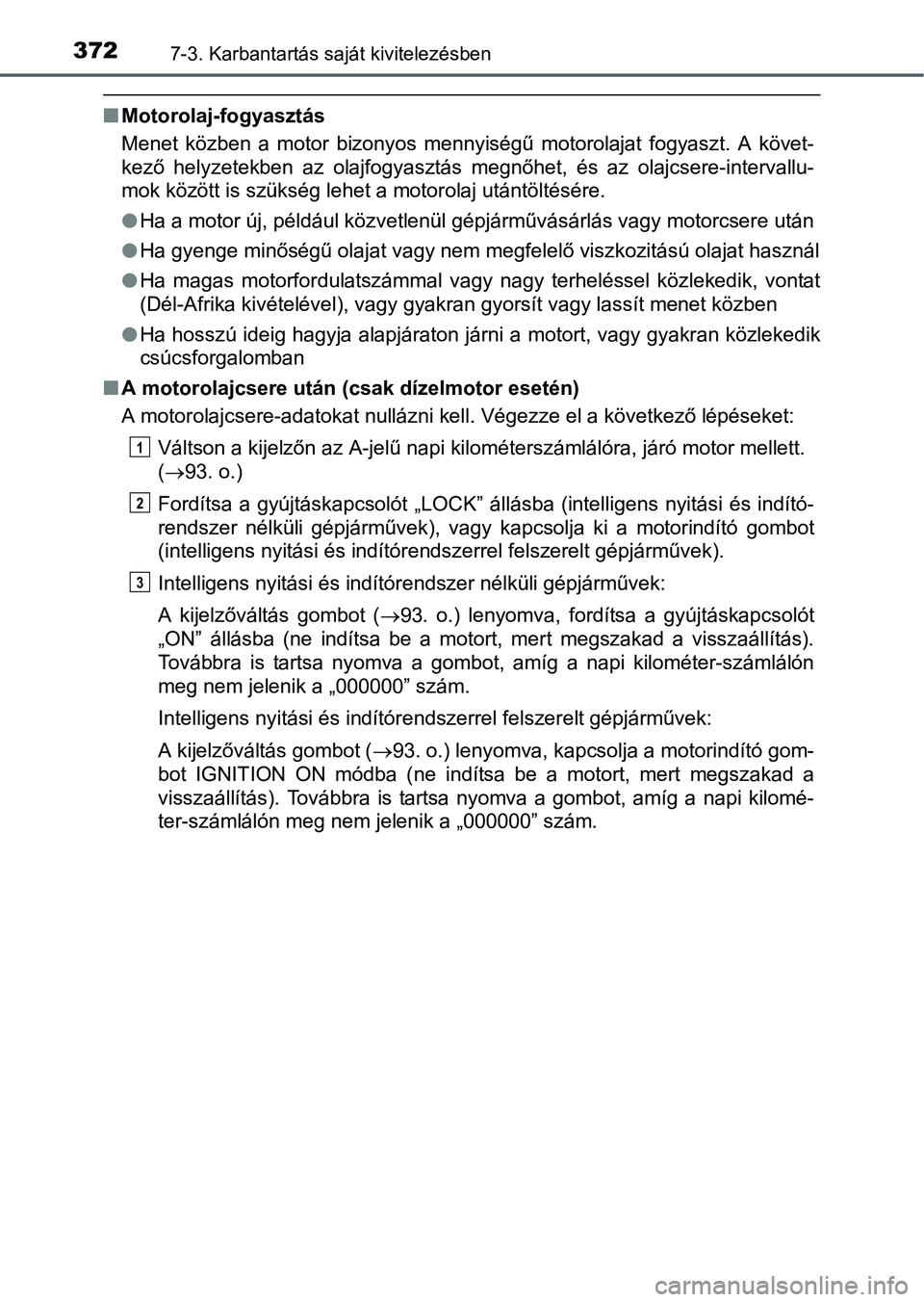

3727-3. Karbantartás saját kivitelezésben
Motorolaj-fogyasztás
Menet közben a motor bizonyos mennyiségű motorolajat fogyaszt. A követ-
kező helyzetekben az olajfogyasztás megnőhet, és az olajcsere-intervallu-
mok között is szükség lehet a motorolaj utántöltésére.
Ha a motor új, például közvetlenül gépjárművásárlás vagy motorcsere után
Ha gyenge minőségű olajat vagy nem megfelelő viszkozitású olajat használ
Ha magas motorfordulatszámmal vagy nagy terheléssel közlekedik, vontat
(Dél-Afrika kivételével), vagy gyakran gyorsít vagy lassít menet közben
Ha hosszú ideig hagyja alapjáraton járni a motort, vagy gyakran közlekedik
csúcsforgalomban
A motorolajcsere után (csak dízelmotor esetén)
A motorolajcsere-adatokat nullázni kell. Végezze el a következő lépéseket:
Váltson a kijelzőn az A-jelű napi kilométerszámlálóra, járó motor mellett.
(93. o.)
Fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens nyitási és indító-
rendszer nélküli gépjárművek), vagy kapcsolja ki a motorindító gombot
(intelligens nyitási és indítórendszerrel felszerelt gépjárművek).
Intelligens nyitási és indítórendszer nélküli gépjárművek:
A kijelzőváltás gombot (93. o.) lenyomva, fordítsa a gyújtáskapcsolót
„ON” állásba (ne indítsa be a motort, mert megszakad a visszaállítás).
Továbbra is tartsa nyomva a gombot, amíg a napi kilométer-számlálón
meg nem jelenik a „000000” szám.
Intelligens nyitási és indítórendszerrel felszerelt gépjárművek:
A kijelzőváltás gombot (93. o.) lenyomva, kapcsolja a motorindító gom-
bot IGNITION ON módba (ne indítsa be a motort, mert megszakad a
visszaállítás). Továbbra is tartsa nyomva a gombot, amíg a napi kilomé-
ter-számlálón meg nem jelenik a „000000” szám.
1
2
3

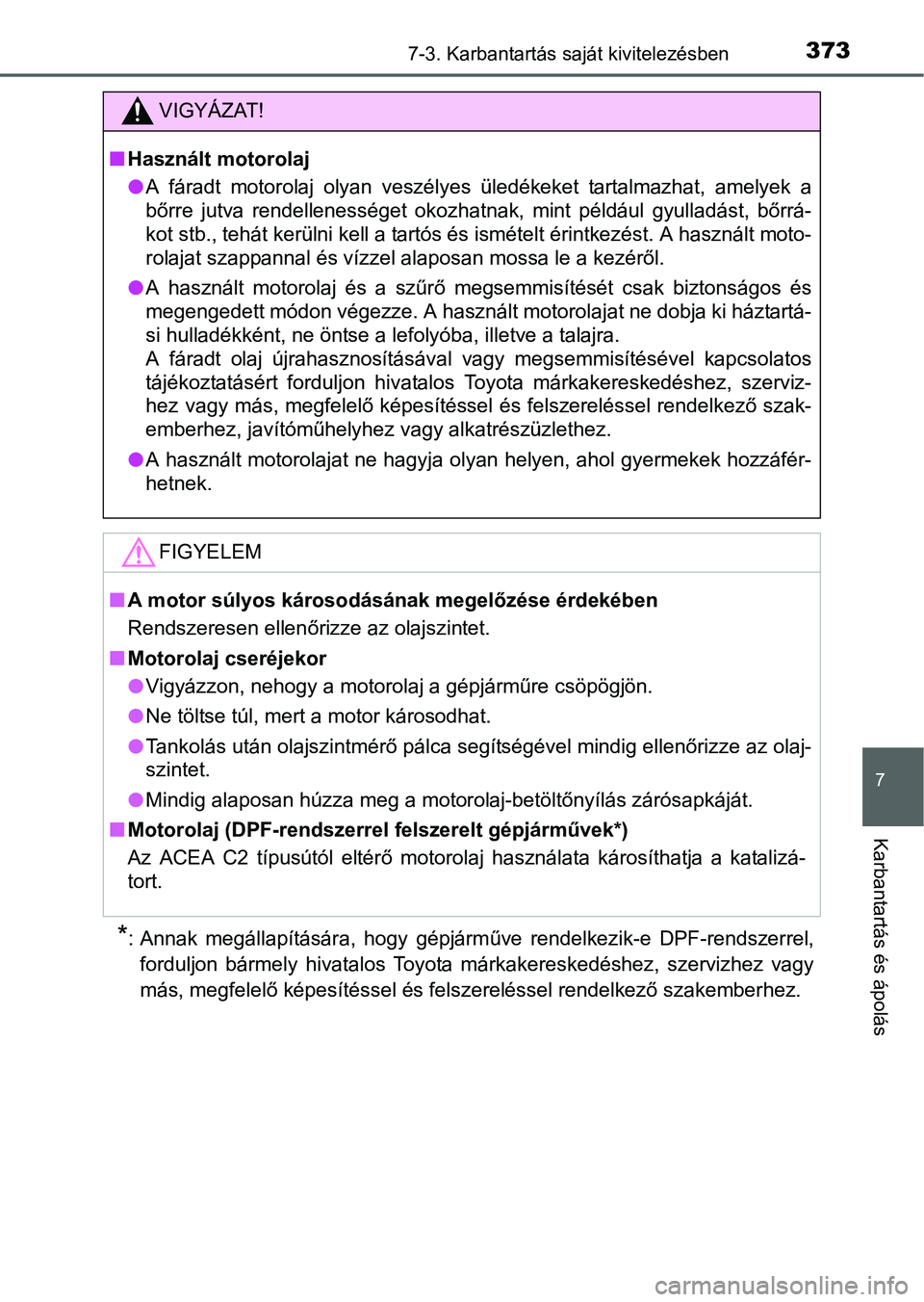

3737-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
*: Annak megállapítására, hogy gépjárműve rendelkezik-e DPF-rendszerrel,
forduljon bármely hivatalos Toyota márkakereskedéshez, szervizhez vagy
más, megfelelő képesítéssel és felszereléssel rendelkező szakemberhez.
VIGYÁZAT!
Használt motorolaj
A fáradt motorolaj olyan veszélyes üledékeket tartalmazhat, amelyek a
bőrre jutva rendellenességet okozhatnak, mint például gyulladást, bőrrá-
kot stb., tehát kerülni kell a tartós és ismételt érintkezést. A használt moto-
rolajat szappannal és vízzel alaposan mossa le a kezéről.
A használt motorolaj és a szűrő megsemmisítését csak biztonságos és
megengedett módon végezze. A használt motorolajat ne dobja ki háztartá-
si hulladékként, ne öntse a lefolyóba, illetve a talajra.
A fáradt olaj újrahasznosításával vagy megsemmisítésével kapcsolatos
tájékoztatásért forduljon hivatalos Toyota márkakereskedéshez, szerviz-
hez vagy más, megfelelő képesítéssel és felszereléssel rendelkező szak-
emberhez, javítóműhelyhez vagy alkatrészüzlethez.
A használt motorolajat ne hagyja olyan helyen, ahol gyermekek hozzáfér-
hetnek.
FIGYELEM
A motor súlyos károsodásának megelőzése érdekében
Rendszeresen ellenőrizze az olajszintet.
Motorolaj cseréjekor
Vigyázzon, nehogy a motorolaj a gépjárműre csöpögjön.
Ne töltse túl, mert a motor károsodhat.
Tankolás után olajszintmérő pálca segítségével mindig ellenőrizze az olaj-
szintet.
Mindig alaposan húzza meg a motorolaj-betöltőnyílás zárósapkáját.
Motorolaj (DPF-rendszerrel felszerelt gépjárművek*)
Az ACEA C2 típusútól eltérő motorolaj használata károsíthatja a katalizá-
tort.

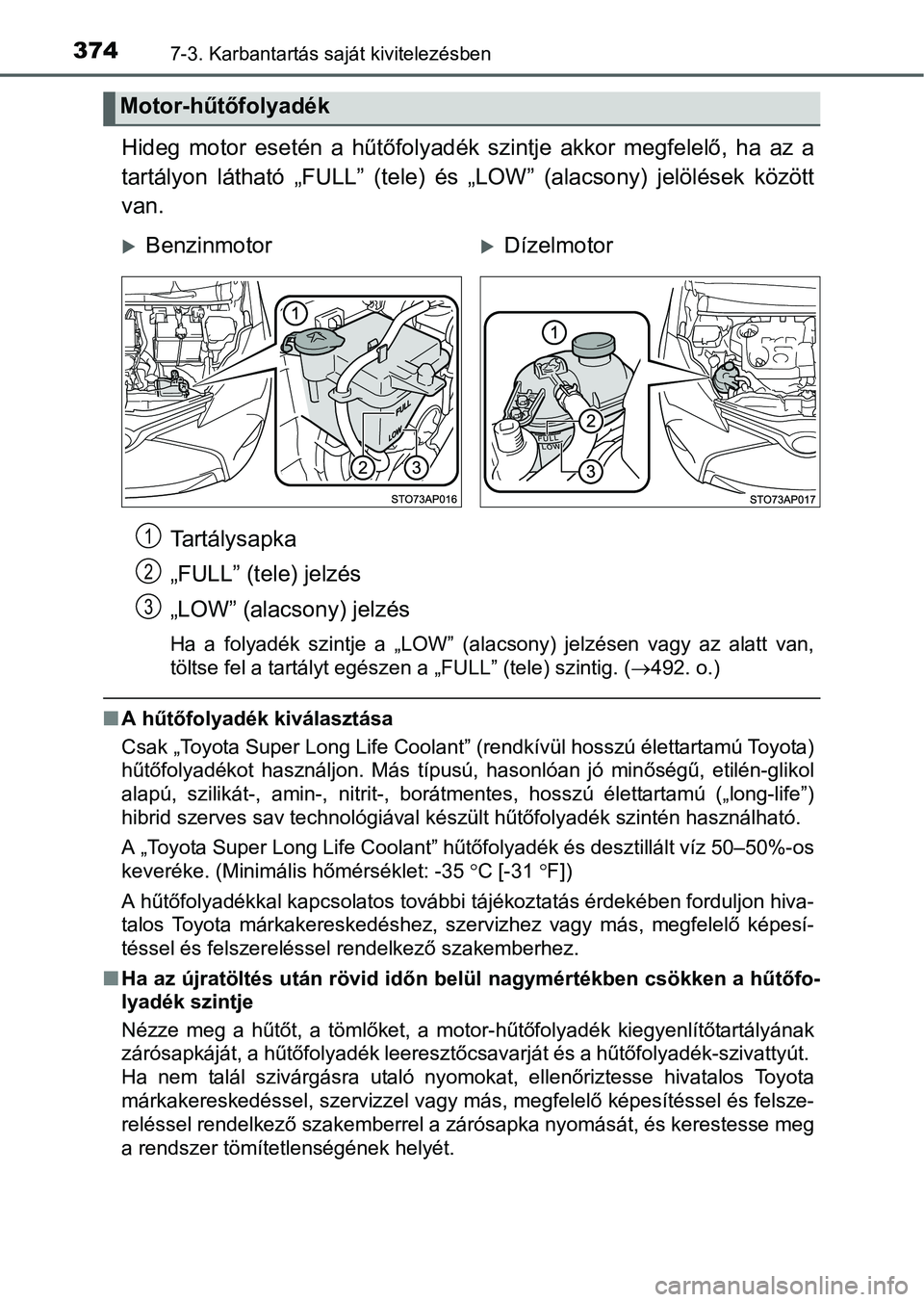

3747-3. Karbantartás saját kivitelezésben
Hideg motor esetén a hűtőfolyadék szintje akkor megfelelő, ha az a
tartályon látható „FULL” (tele) és „LOW” (alacsony) jelölések között
van.
Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW” (alacsony) jelzésen vagy az alatt van,
töltse fel a tartályt egészen a „FULL” (tele) szintig. (492. o.)
A hűtőfolyadék kiválasztása
Csak „Toyota Super Long Life Coolant” (rendkívül hosszú élettartamú Toyota)
hűtőfolyadékot használjon. Más típusú, hasonlóan jó minőségű, etilén-glikol
alapú, szilikát-, amin-, nitrit-, borátmentes, hosszú élettartamú („long-life”)
hibrid szerves sav technológiával készült hűtőfolyadék szintén használható.
A „Toyota Super Long Life Coolant” hűtőfolyadék és desztillált víz 50–50%-os
keveréke. (Minimális hőmérséklet: -35C [-31F])
A hűtőfolyadékkal kapcsolatos további tájékoztatás érdekében forduljon hiva-
talos Toyota márkakereskedéshez, szervizhez vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szakemberhez.
Ha az újratöltés után rövid időn belül nagymértékben csökken a hűtőfo-
lyadék szintje
Nézze meg a hűtőt, a tömlőket, a motor-hűtőfolyadék kiegyenlítőtartályának
zárósapkáját, a hűtőfolyadék leeresztőcsavarját és a hűtőfolyadék-szivattyút.
Ha nem talál szivárgásra utaló nyomokat, ellenőriztesse hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megfelelő képesítéssel és felsze-
reléssel rendelkező szakemberrel a zárósapka nyomását, és kerestesse meg
a rendszer tömítetlenségének helyét.
Motor-hűtőfolyadék
BenzinmotorDízelmotor
1
2
3

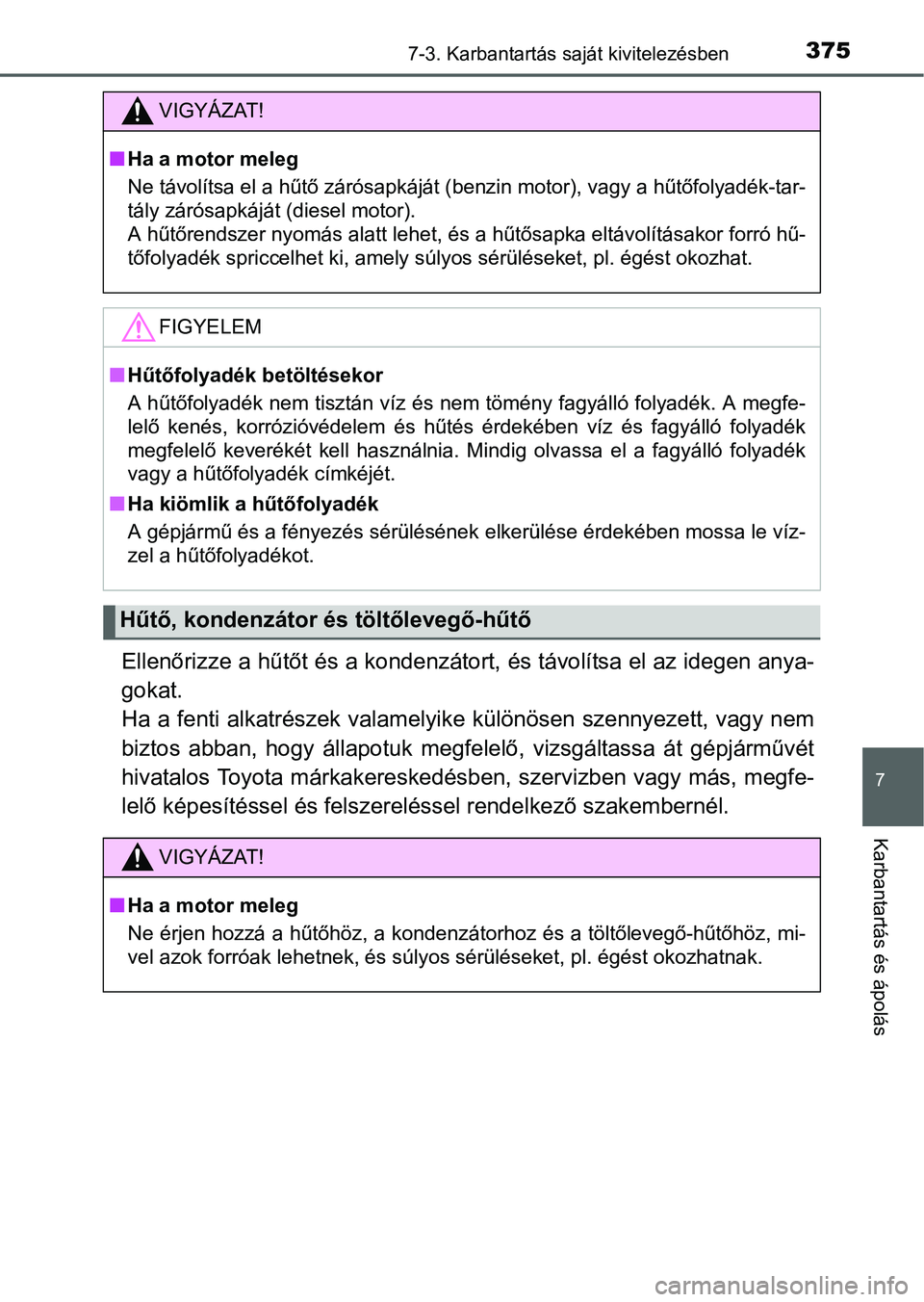

3757-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Ellenőrizze a hűtőt és a kondenzátort, és távolítsa el az idegen anya-
gokat.
Ha a fenti alkatrészek valamelyike különösen szennyezett, vagy nem
biztos abban, hogy állapotuk megfelelő, vizsgáltassa át gépjárművét
hivatalos Toyota márkakereskedésben, szervizben vagy más, megfe-
lelő képesítéssel és felszereléssel rendelkező szakembernél.
VIGYÁZAT!
Ha a motor meleg
Ne távolítsa el a hűtő zárósapkáját (benzin motor), vagy a hűtőfolyadék-tar-
tály zárósapkáját (diesel motor).
A hűtőrendszer nyomás alatt lehet, és a hűtősapka eltávolításakor forró hű-
tőfolyadék spriccelhet ki, amely súlyos sérüléseket, pl. égést okozhat.
FIGYELEM
Hűtőfolyadék betöltésekor
A hűtőfolyadék nem tisztán víz és nem tömény fagyálló folyadék. A megfe-
lelő kenés, korrózióvédelem és hűtés érdekében víz és fagyálló folyadék
megfelelő keverékét kell használnia. Mindig olvassa el a fagyálló folyadék
vagy a hűtőfolyadék címkéjét.
Ha kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülésének elkerülése érdekében mossa le víz-
zel a hűtőfolyadékot.
Hűtő, kondenzátor és töltőlevegő-hűtő
VIGYÁZAT!
Ha a motor meleg
Ne érjen hozzá a hűtőhöz, a kondenzátorhoz és a töltőlevegő-hűtőhöz, mi-
vel azok forróak lehetnek, és súlyos sérüléseket, pl. égést okozhatnak.

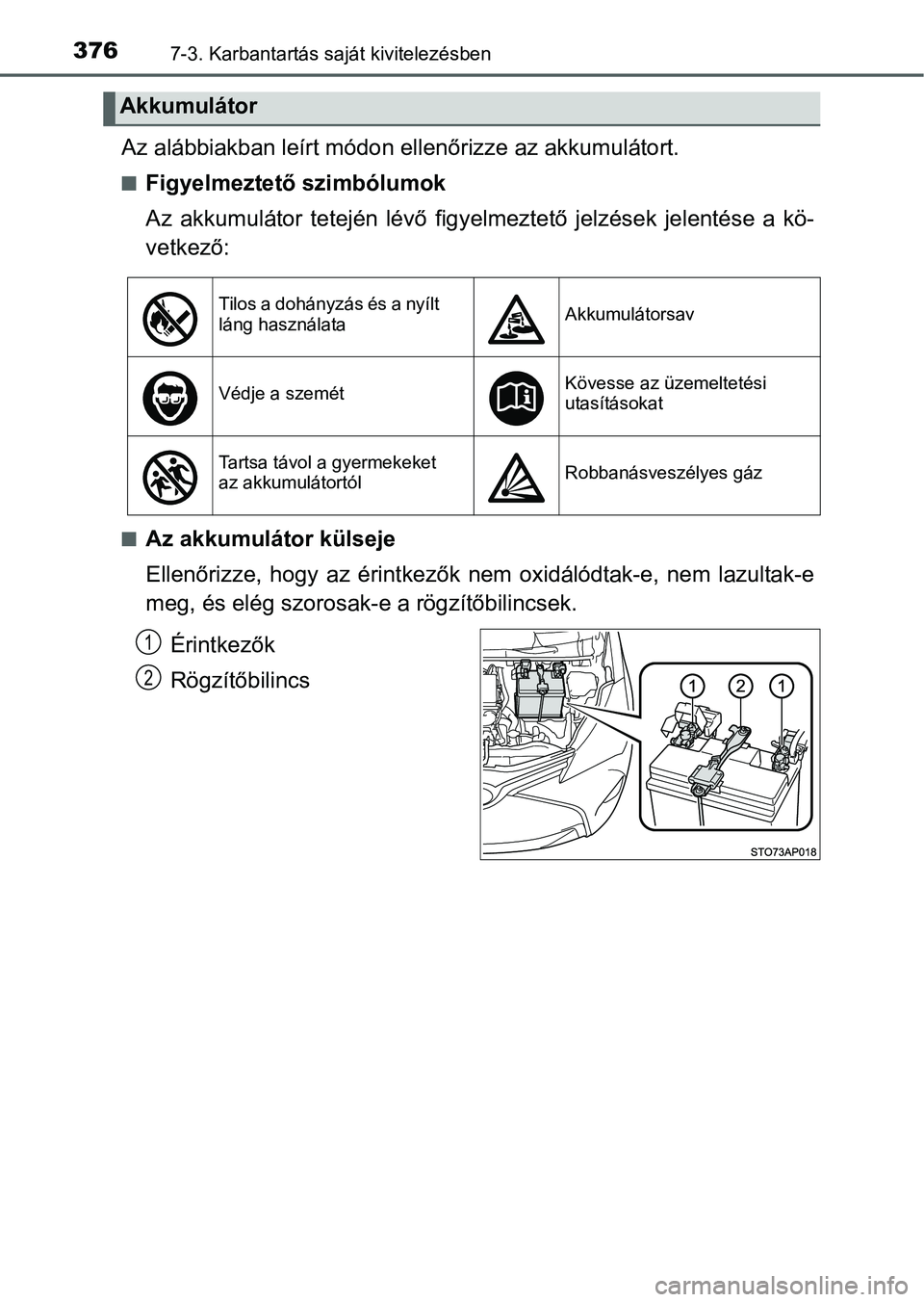

3767-3. Karbantartás saját kivitelezésben
Az alábbiakban leírt módon ellenőrizze az akkumulátort.
Figyelmeztető szimbólumok
Az akkumulátor tetején lévő figyelmeztető jelzések jelentése a kö-
vetkező:
Az akkumulátor külseje
Ellenőrizze, hogy az érintkezők nem oxidálódtak-e, nem lazultak-e
meg, és elég szorosak-e a rögzítőbilincsek.
Érintkezők
Rögzítőbilincs
Akkumulátor
Tilos a dohányzás és a nyílt
láng használataAkkumulátorsav
Védje a szemétKövesse az üzemeltetési
utasításokat
Tartsa távol a gyermekeket
az akkumulátortólRobbanásveszélyes gáz
1
2

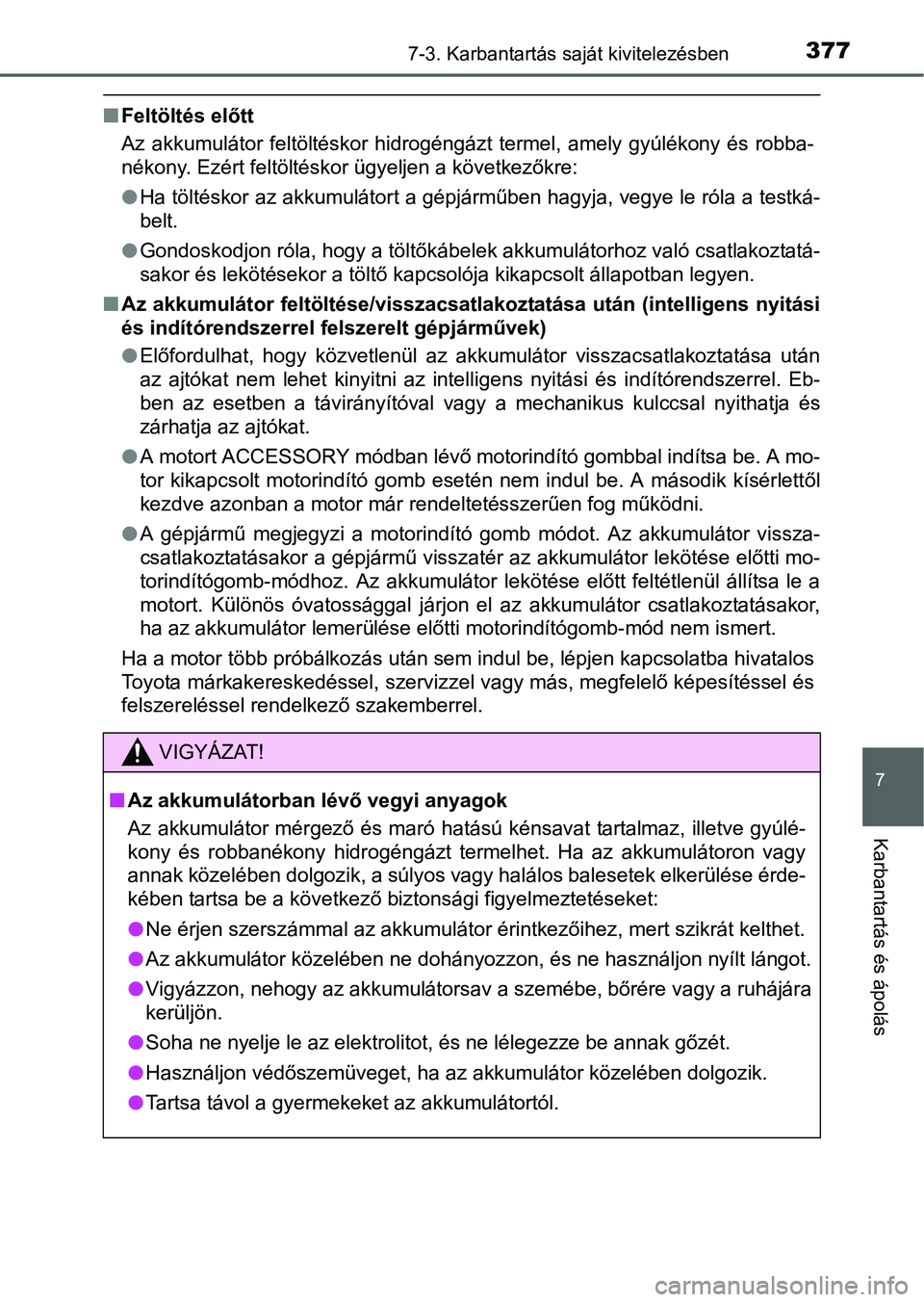

3777-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Feltöltés előtt
Az akkumulátor feltöltéskor hidrogéngázt termel, amely gyúlékony és robba-
nékony. Ezért feltöltéskor ügyeljen a következőkre:
Ha töltéskor az akkumulátort a gépjárműben hagyja, vegye le róla a testká-
belt.
Gondoskodjon róla, hogy a töltőkábelek akkumulátorhoz való csatlakoztatá-
sakor és lekötésekor a töltő kapcsolója kikapcsolt állapotban legyen.
Az akkumulátor feltöltése/visszacsatlakoztatása után (intelligens nyitási
és indítórendszerrel felszerelt gépjárművek)
Előfordulhat, hogy közvetlenül az akkumulátor visszacsatlakoztatása után
az ajtókat nem lehet kinyitni az intelligens nyitási és indítórendszerrel. Eb-
ben az esetben a távirányítóval vagy a mechanikus kulccsal nyithatja és
zárhatja az ajtókat.
A motort ACCESSORY módban lévő motorindító gombbal indítsa be. A mo-
tor kikapcsolt motorindító gomb esetén nem indul be. A második kísérlettől
kezdve azonban a motor már rendeltetésszerűen fog működni.
A gépjármű megjegyzi a motorindító gomb módot. Az akkumulátor vissza-
csatlakoztatásakor a gépjármű visszatér az akkumulátor lekötése előtti mo-
torindítógomb-módhoz. Az akkumulátor lekötése előtt feltétlenül állítsa le a
motort. Különös óvatossággal járjon el az akkumulátor csatlakoztatásakor,
ha az akkumulátor lemerülése előtti motorindítógomb-mód nem ismert.
Ha a motor több próbálkozás után sem indul be, lépjen kapcsolatba hivatalos
Toyota márkakereskedéssel, szervizzel vagy más, megfelelő képesítéssel és
felszereléssel rendelkező szakemberrel.
VIGYÁZAT!
Az akkumulátorban lévő vegyi anyagok
Az akkumulátor mérgező és maró hatású kénsavat tartalmaz, illetve gyúlé-
kony és robbanékony hidrogéngázt termelhet. Ha az akkumulátoron vagy
annak közelében dolgozik, a súlyos vagy halálos balesetek elkerülése érde-
kében tartsa be a következő biztonsági figyelmeztetéseket:
Ne érjen szerszámmal az akkumulátor érintkezőihez, mert szikrát kelthet.
Az akkumulátor közelében ne dohányozzon, és ne használjon nyílt lángot.
Vigyázzon, nehogy az akkumulátorsav a szemébe, bőrére vagy a ruhájára
kerüljön.
Soha ne nyelje le az elektrolitot, és ne lélegezze be annak gőzét.
Használjon védőszemüveget, ha az akkumulátor közelében dolgozik.
Tartsa távol a gyermekeket az akkumulátortól.

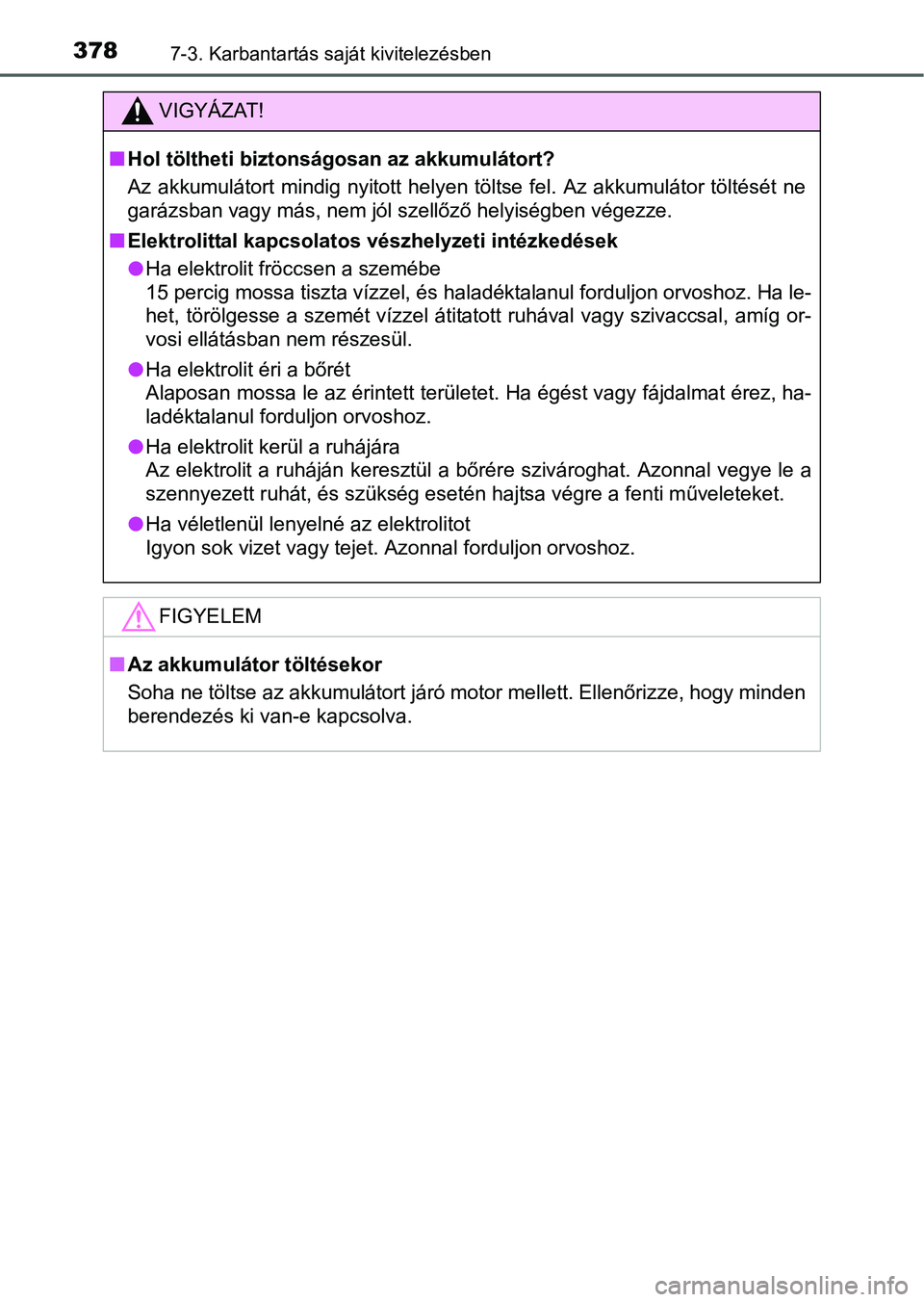

3787-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
Hol töltheti biztonságosan az akkumulátort?
Az akkumulátort mindig nyitott helyen töltse fel. Az akkumulátor töltését ne
garázsban vagy más, nem jól szellőző helyiségben végezze.
Elektrolittal kapcsolatos vészhelyzeti intézkedések
Ha elektrolit fröccsen a szemébe
15 percig mossa tiszta vízzel, és haladéktalanul forduljon orvoshoz. Ha le-
het, törölgesse a szemét vízzel átitatott ruhával vagy szivaccsal, amíg or-
vosi ellátásban nem részesül.
Ha elektrolit éri a bőrét
Alaposan mossa le az érintett területet. Ha égést vagy fájdalmat érez, ha-
ladéktalanul forduljon orvoshoz.
Ha elektrolit kerül a ruhájára
Az elektrolit a ruháján keresztül a bőrére szivároghat. Azonnal vegye le a
szennyezett ruhát, és szükség esetén hajtsa végre a fenti műveleteket.
Ha véletlenül lenyelné az elektrolitot
Igyon sok vizet vagy tejet. Azonnal forduljon orvoshoz.
FIGYELEM
Az akkumulátor töltésekor
Soha ne töltse az akkumulátort járó motor mellett. Ellenőrizze, hogy minden
berendezés ki van-e kapcsolva.

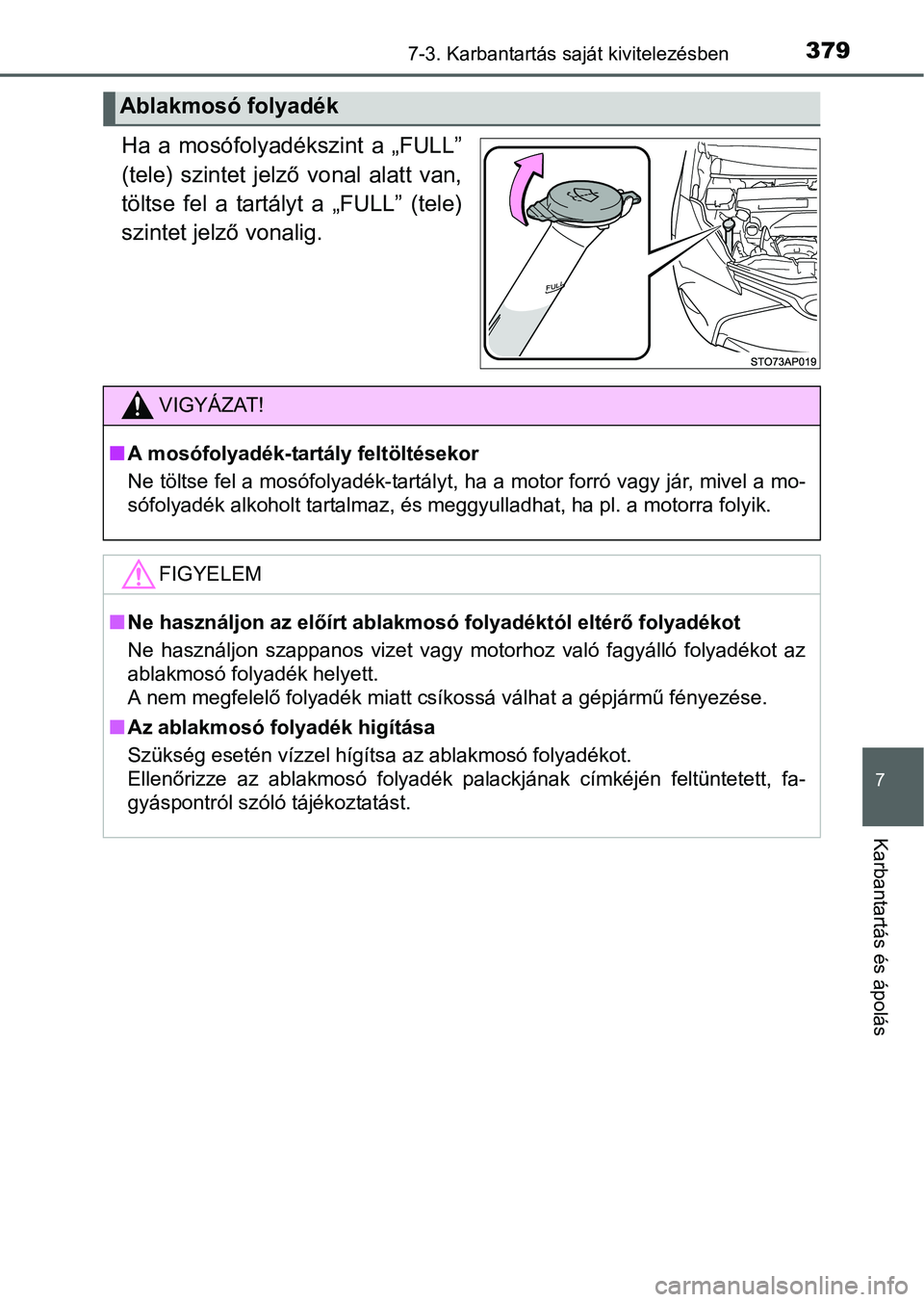

3797-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Ha a mosófolyadékszint a „FULL”
(tele) szintet jelző vonal alatt van,
töltse fel a tartályt a „FULL” (tele)
szintet jelző vonalig.
Ablakmosó folyadék
VIGYÁZAT!
A mosófolyadék-tartály feltöltésekor
Ne töltse fel a mosófolyadék-tartályt, ha a motor forró vagy jár, mivel a mo-
sófolyadék alkoholt tartalmaz, és meggyulladhat, ha pl. a motorra folyik.
FIGYELEM
Ne használjon az előírt ablakmosó folyadéktól eltérő folyadékot
Ne használjon szappanos vizet vagy motorhoz való fagyálló folyadékot az
ablakmosó folyadék helyett.
A nem megfelelő folyadék miatt csíkossá válhat a gépjármű fényezése.
Az ablakmosó folyadék higítása
Szükség esetén vízzel hígítsa az ablakmosó folyadékot.
Ellenőrizze az ablakmosó folyadék palackjának címkéjén feltüntetett, fa-
gyáspontról szóló tájékoztatást.

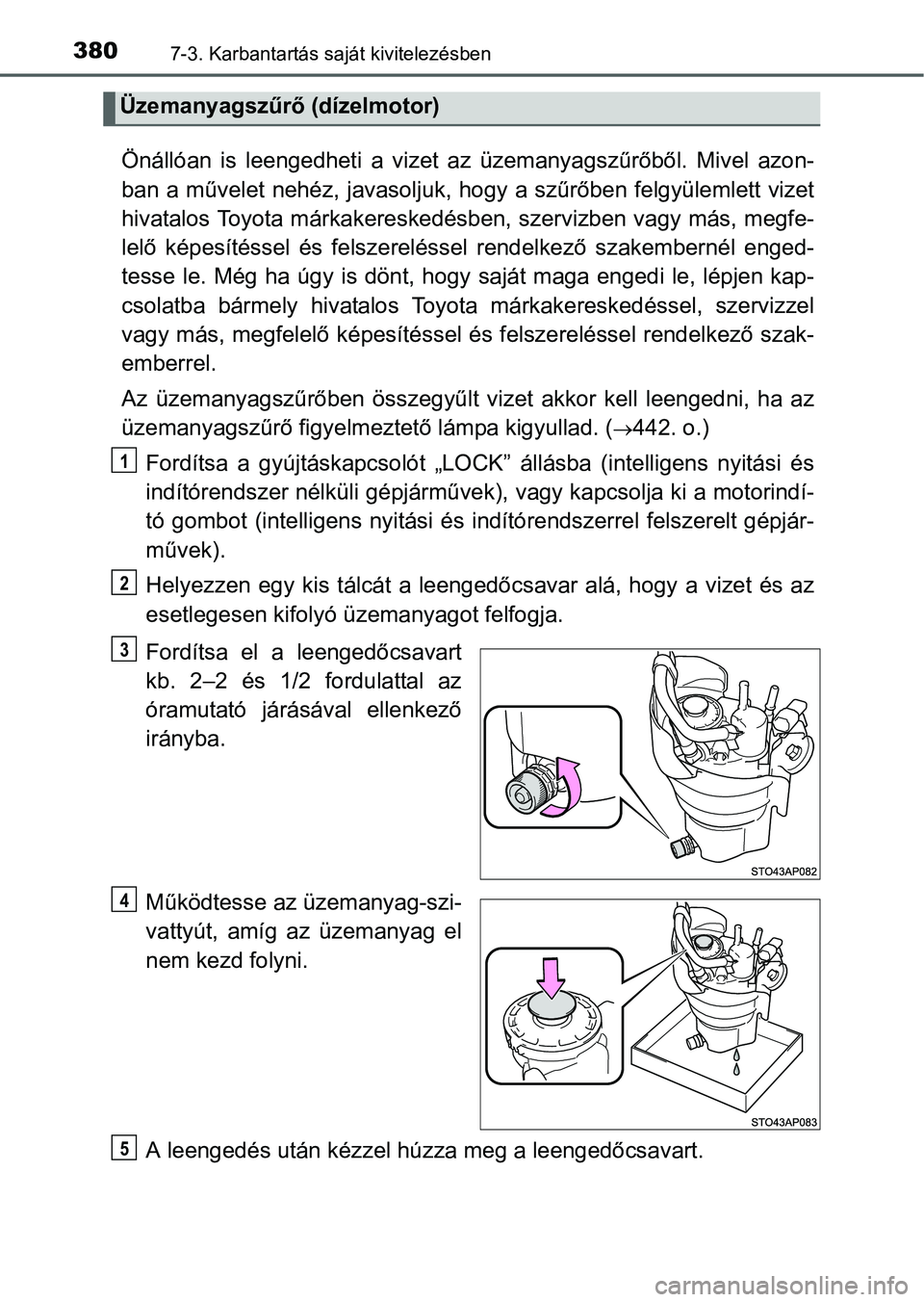

3807-3. Karbantartás saját kivitelezésben
Önállóan is leengedheti a vizet az üzemanyagszűrőből. Mivel azon-
ban a művelet nehéz, javasoljuk, hogy a szűrőben felgyülemlett vizet
hivatalos Toyota márkakereskedésben, szervizben vagy más, megfe-
lelő képesítéssel és felszereléssel rendelkező szakembernél enged-
tesse le. Még ha úgy is dönt, hogy saját maga engedi le, lépjen kap-
csolatba bármely hivatalos Toyota márkakereskedéssel, szervizzel
vagy más, megfelelő képesítéssel és felszereléssel rendelkező szak-
emberrel.
Az üzemanyagszűrőben összegyűlt vizet akkor kell leengedni, ha az
üzemanyagszűrő figyelmeztető lámpa kigyullad. (
442. o.)
Fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens nyitási és
indítórendszer nélküli gépjárművek), vagy kapcsolja ki a motorindí-
tó gombot (intelligens nyitási és indítórendszerrel felszerelt gépjár-
művek).
Helyezzen egy kis tálcát a leengedőcsavar alá, hogy a vizet és az
esetlegesen kifolyó üzemanyagot felfogja.
Fordítsa el a leengedőcsavart
kb. 2–2 és 1/2 fordulattal az
óramutató járásával ellenkező
irányba.
Működtesse az üzemanyag-szi-
vattyút, amíg az üzemanyag el
nem kezd folyni.
A leengedés után kézzel húzza meg a leengedőcsavart.
Üzemanyagszűrő (dízelmotor)
1
2
3
4
5
