5097-3. Samostalno održavanje
7
Održavanje i briga

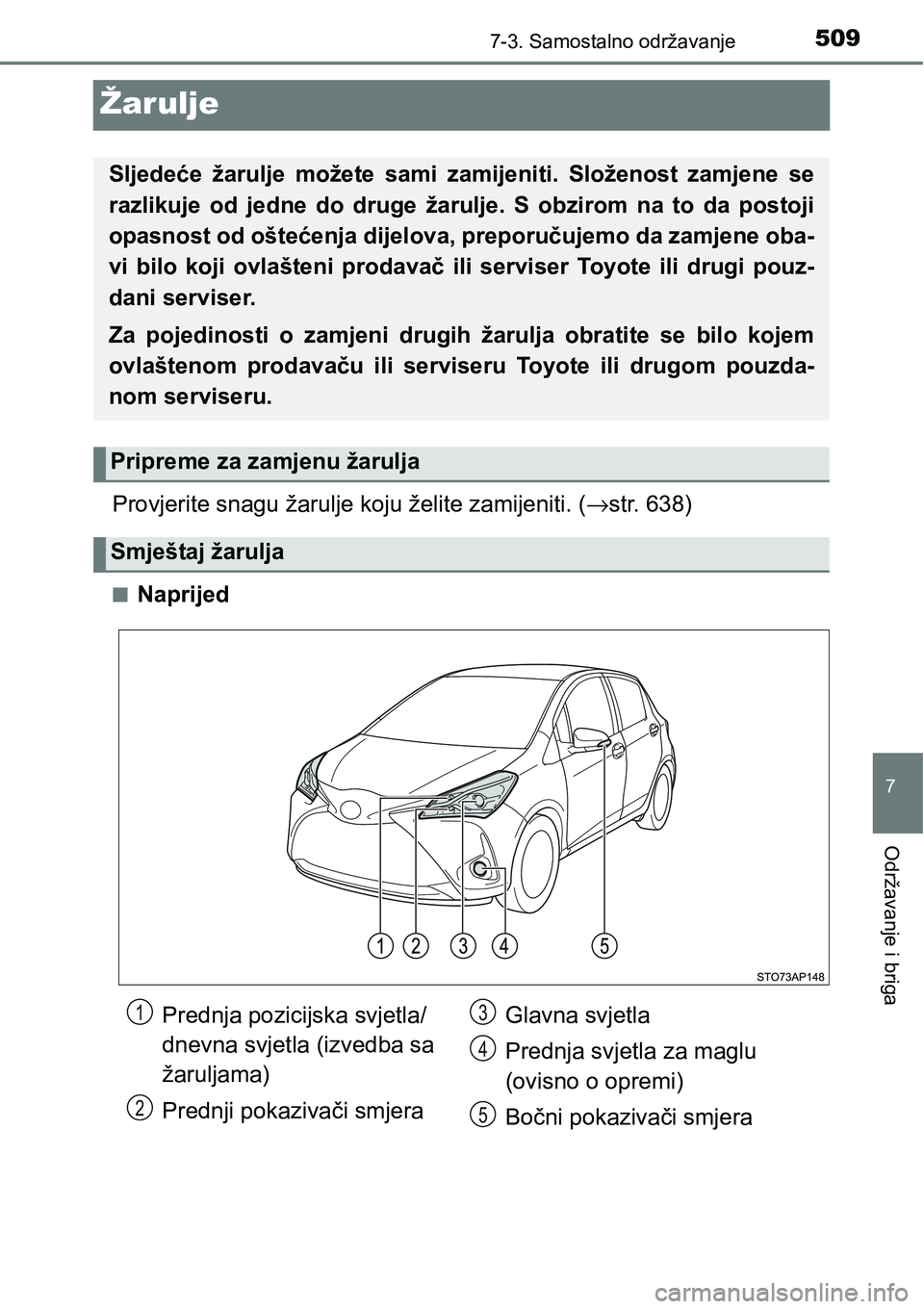

Žarulje
Provjerite snagu žarulje koju želite zamijeniti. (→str. 638)
nNaprijed
Sljedeće žarulje možete sami zamijeniti. Složenost zamjene se
razlikuje od jedne do druge žarulje. S obzirom na to da postoji
opasnost od oštećenja dijelova, preporučujemo da zamjene oba-
vi bilo koji ovlašteni prodavač ili serviser Toyote ili drugi pouz-
dani serviser.
Za pojedinosti o zamjeni drugih žarulja obratite se bilo kojem
ovlaštenom prodavaču ili serviseru Toyote ili drugom pouzda-
nom serviseru.
Pripreme za zamjenu žarulja
Smještaj žarulja
Prednja pozicijska svjetla/
dnevna svjetla (izvedba sa
žaruljama)
Prednji pokazivači smjeraGlavna svjetla
Prednja svjetla za maglu
(ovisno o opremi)
Bočni pokazivači smjera1
2
3
4
5

5107-3. Samostalno održavanje
nStražnja
Svjetla registarske pločice
Svjetlo za vožnju natragStop svjetlo/stražnje pozicijsko
svjetlo (izvedba sa žaruljama)
Stražnji pokazivači smjera1
2
3
4

5117-3. Samostalno održavanje
7
Održavanje i briga

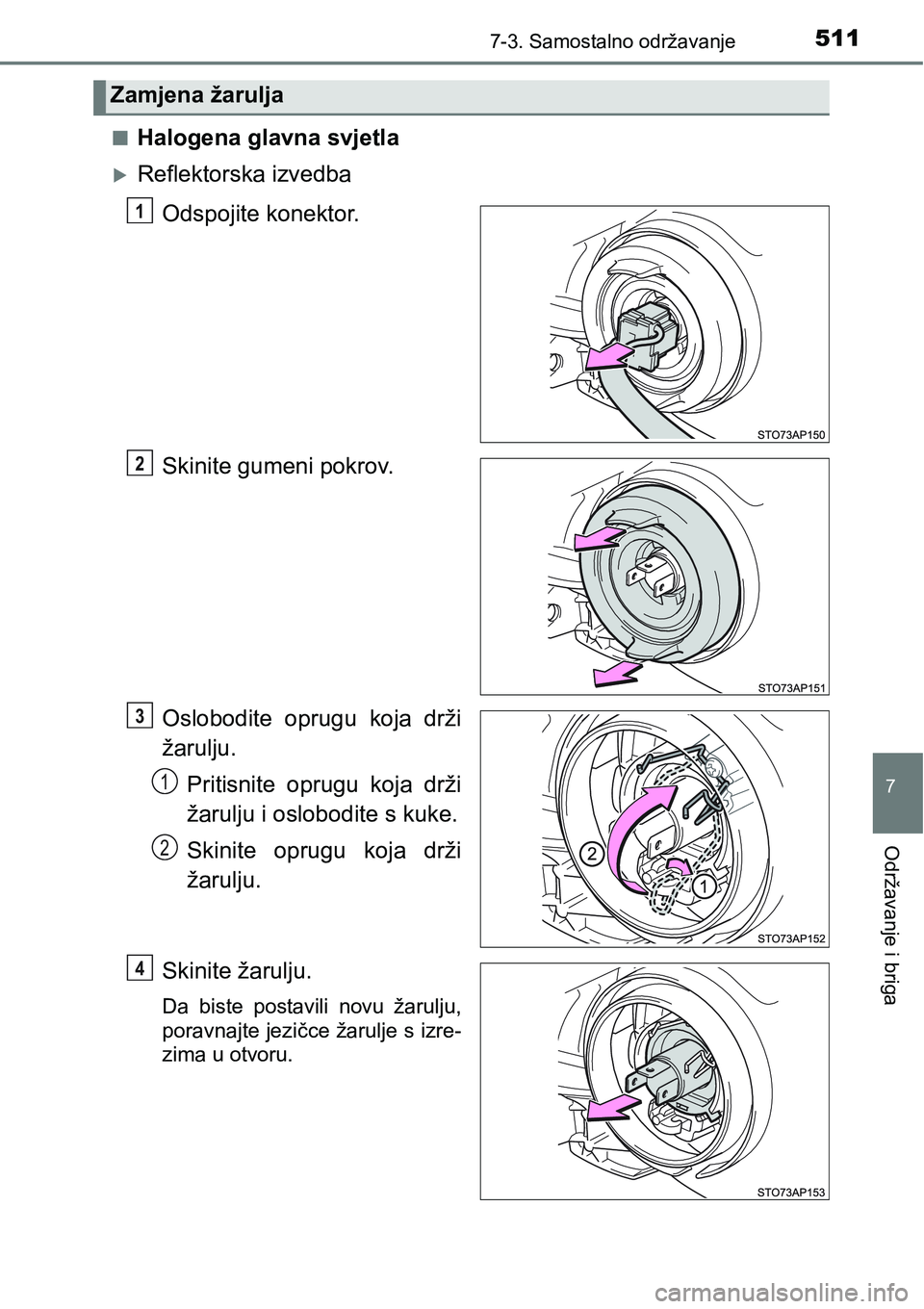

nHalogena glavna svjetla
Reflektorska izvedba
Odspojite konektor.
Skinite gumeni pokrov.
Oslobodite oprugu koja drži
žarulju.
Pritisnite oprugu koja drži
žarulju i oslobodite s kuke.
Skinite oprugu koja drži
žarulju.
Skinite žarulju.
Da biste postavili novu žarulju,
poravnajte jezičce žarulje s izre-
zima u otvoru.
Zamjena žarulja
1
2
3
1
2
4

5127-3. Samostalno održavanje

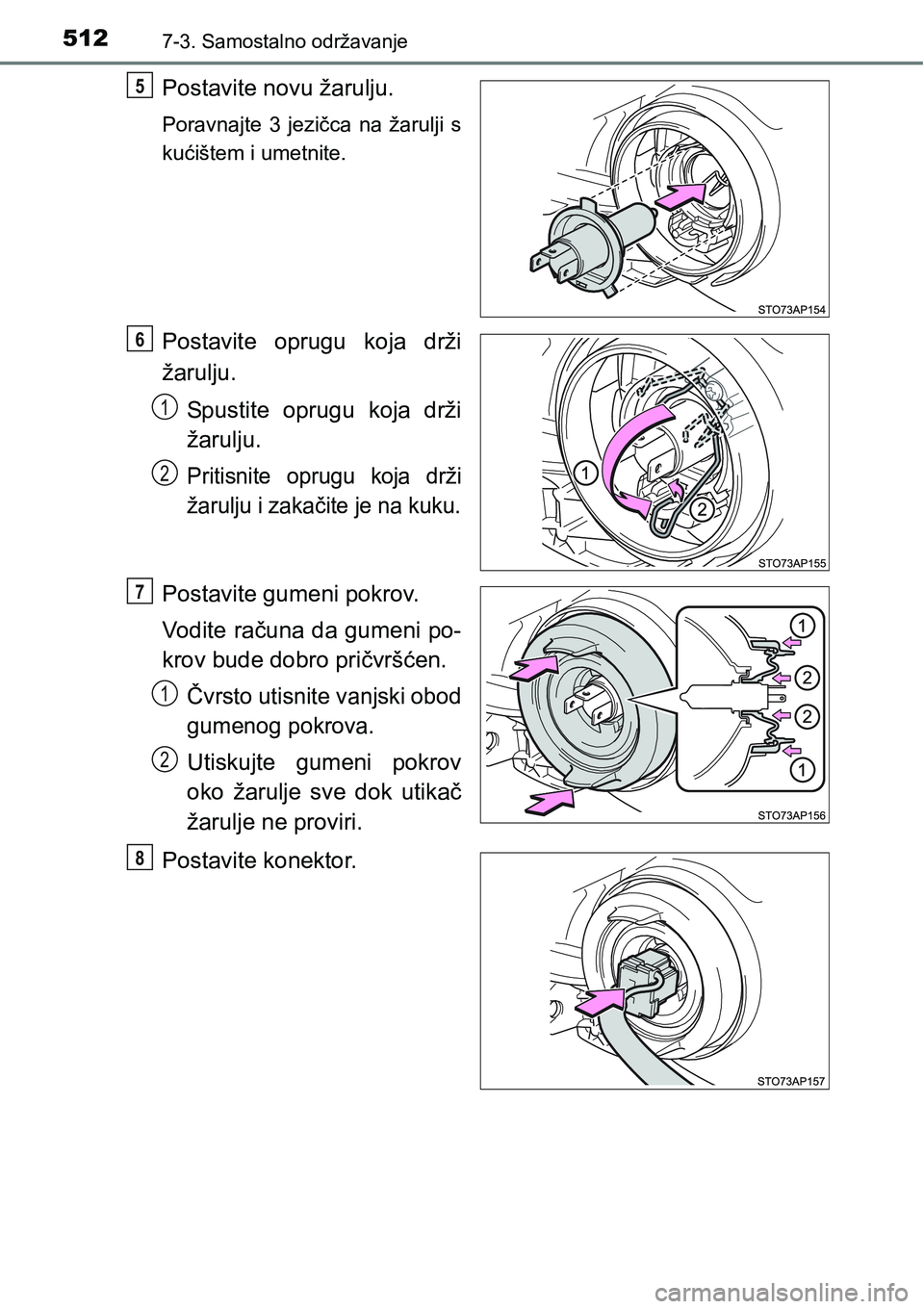

Postavite novu žarulju.
Poravnajte 3 jezičca na žarulji s
kućištem i umetnite.
Postavite oprugu koja drži
žarulju.
Spustite oprugu koja drži
žarulju.
Pritisnite oprugu koja drži
žarulju i zakačite je na kuku.
Postavite gumeni pokrov.
Vodite računa da gumeni po-
krov bude dobro pričvršćen.
Čvrsto utisnite vanjski obod
gumenog pokrova.
Utiskujte gumeni pokrov
oko žarulje sve dok utikač
žarulje ne proviri.
Postavite konektor.
5
6
1
2
7
1
2
8

5137-3. Samostalno održavanje
7
Održavanje i briga

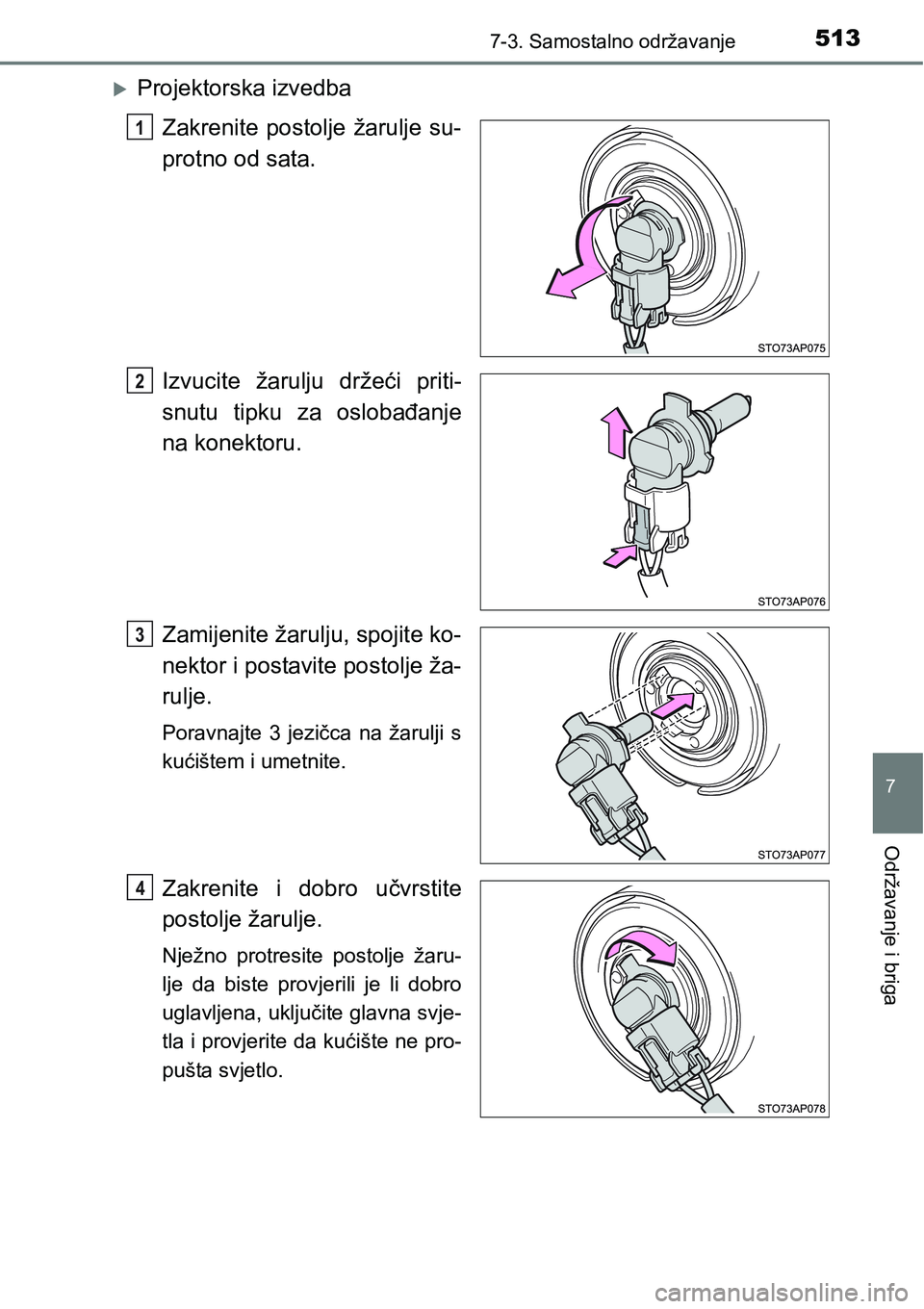

Projektorska izvedba
Zakrenite postolje žarulje su-
protno od sata.
Izvucite žarulju držeći priti-
snutu tipku za oslobađanje
na konektoru.
Zamijenite žarulju, spojite ko-
nektor i postavite postolje ža-
rulje.
Poravnajte 3 jezičca na žarulji s
kućištem i umetnite.
Zakrenite i dobro učvrstite
postolje žarulje.
Nježno protresite postolje žaru-
lje da biste provjerili je li dobro
uglavljena, uključite glavna svje-
tla i provjerite da kućište ne pro-
pušta svjetlo.
1
2
3
14

5147-3. Samostalno održavanje
nPrednja svjetla za maglu (ovisno o opremi)
Zakrenite upravljač u suprot-
nom smjeru od svjetla za za-
mjenu.
Zakrenite upravljač tako da mo-
žete provući ruku između gume i
obloge prostora kotača.
Skinite vijak.
Skinite pričvršćenje obloge
prostora kotača.
Djelomično skinite oblogu
blatobrana tako da možete
vidjeti žarulju.
1
2
3
4

5157-3. Samostalno održavanje
7
Održavanje i briga

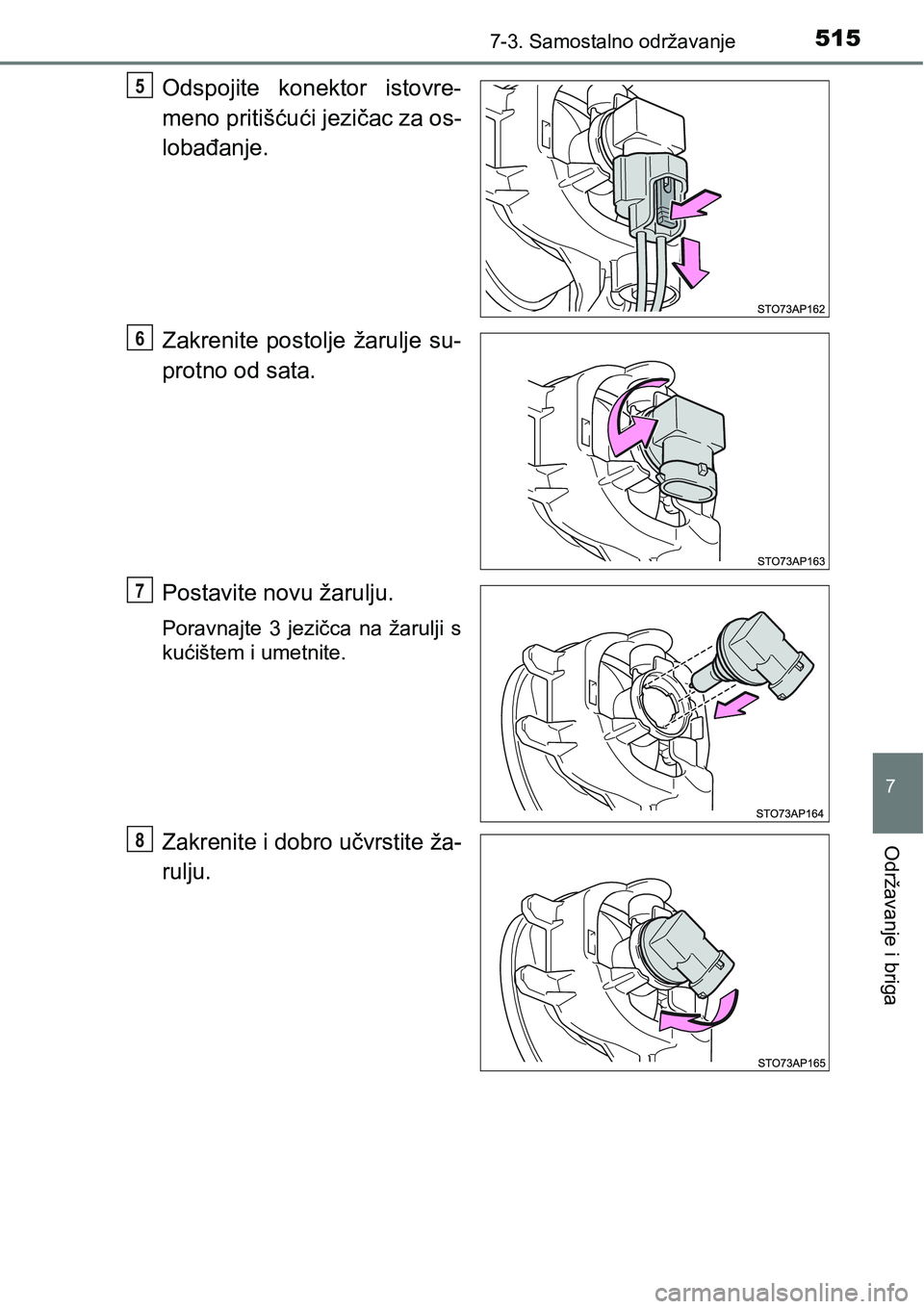

Odspojite konektor istovre-
meno pritišćući jezičac za os-
lobađanje.
Zakrenite postolje žarulje su-
protno od sata.
Postavite novu žarulju.
Poravnajte 3 jezičca na žarulji s
kućištem i umetnite.
Zakrenite i dobro učvrstite ža-
rulju.
5
6
7
8

5167-3. Samostalno održavanje

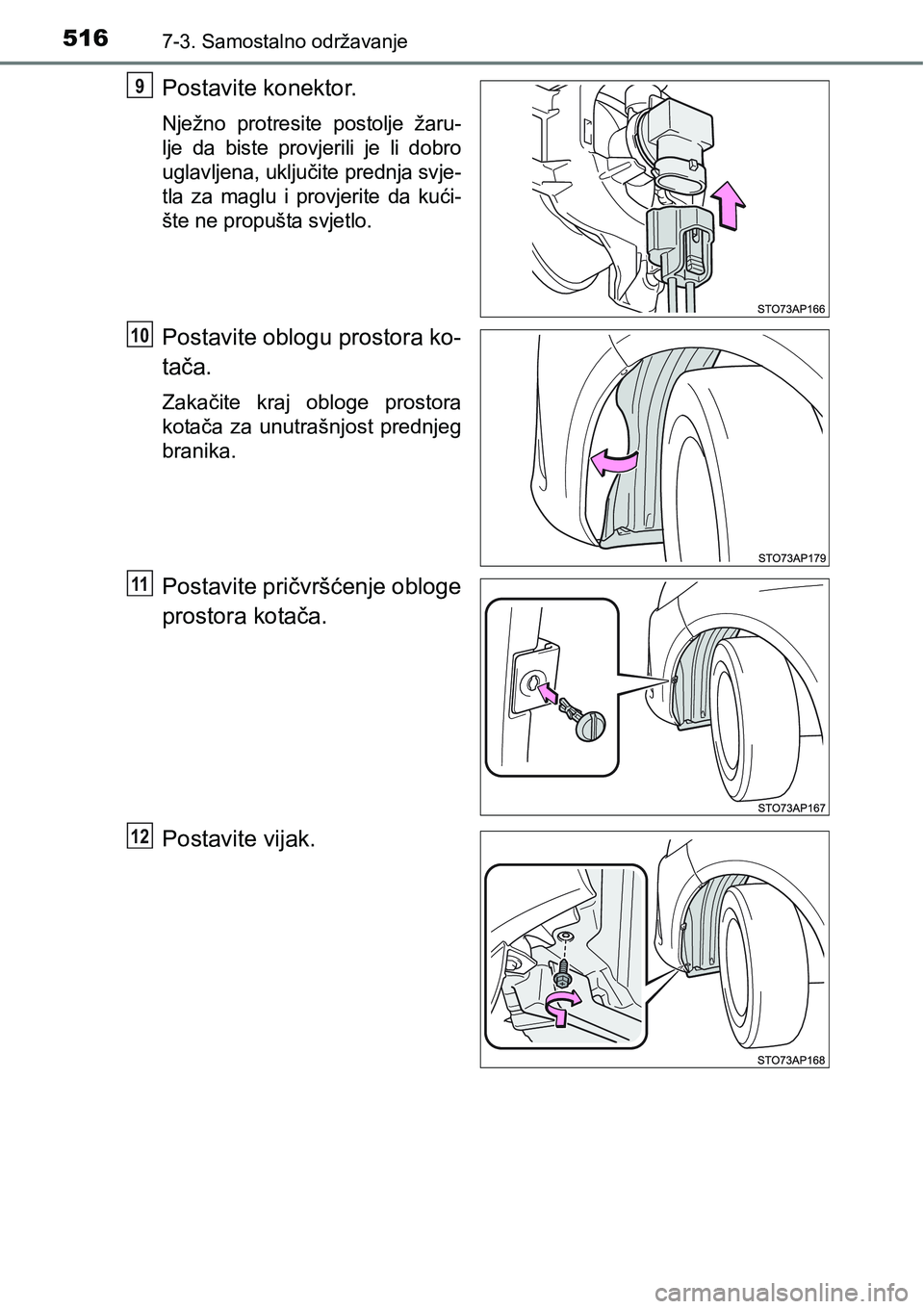

Postavite konektor.
Nježno protresite postolje žaru-
lje da biste provjerili je li dobro
uglavljena, uključite prednja svje-
tla za maglu i provjerite da kući-
šte ne propušta svjetlo.
Postavite oblogu prostora ko-
tača.
Zakačite kraj obloge prostora
kotača za unutrašnjost prednjeg
branika.
Postavite pričvršćenje obloge
prostora kotača.
Postavite vijak.
9
10
11
12

5177-3. Samostalno održavanje
7
Održavanje i briga

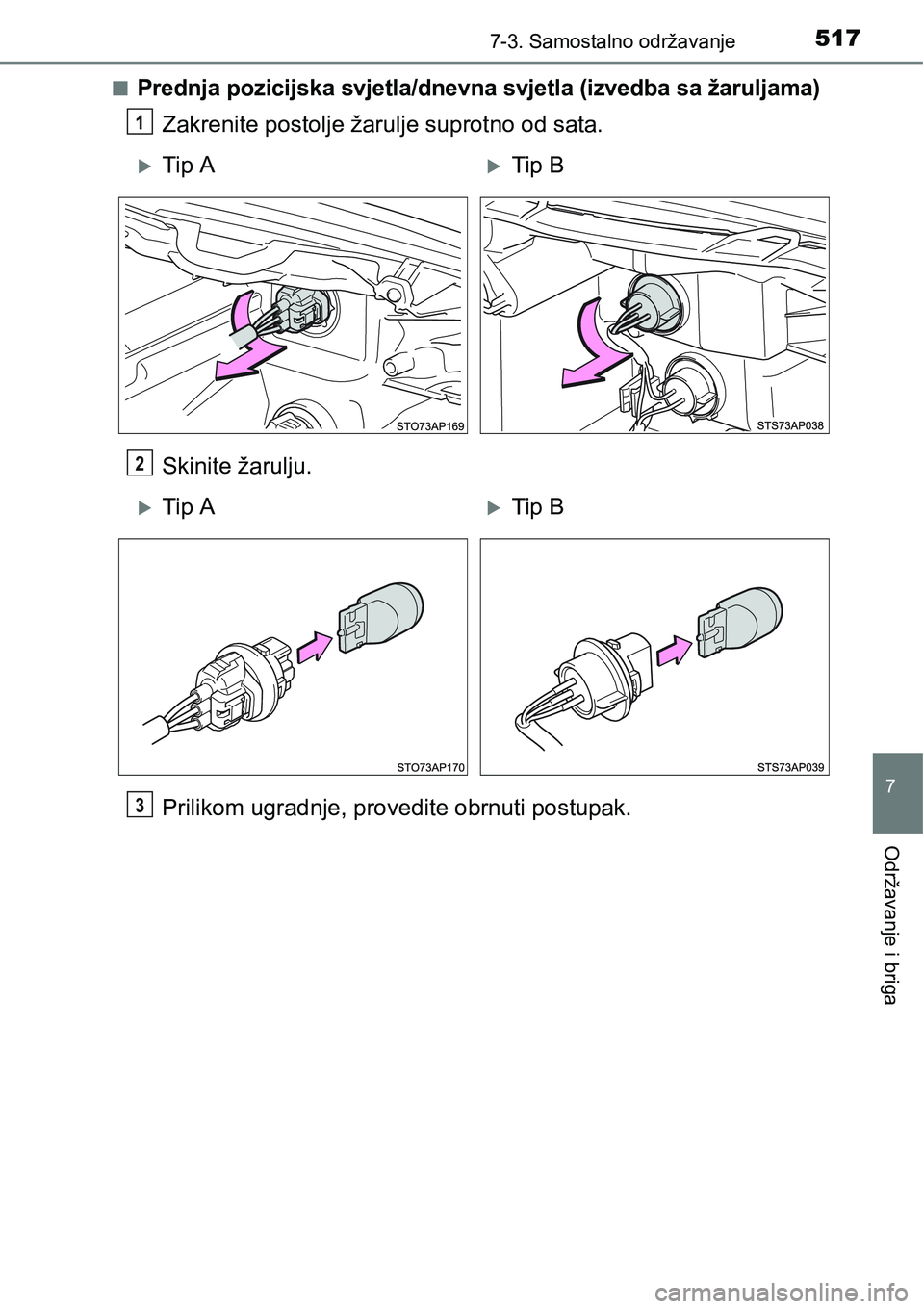

nPrednja pozicijska svjetla/dnevna svjetla (izvedba sa žaruljama)
Zakrenite postolje žarulje suprotno od sata.
Skinite žarulju.
Prilikom ugradnje, provedite obrnuti postupak.1
Tip ATip B
2
Tip ATip B
3

5187-3. Samostalno održavanje

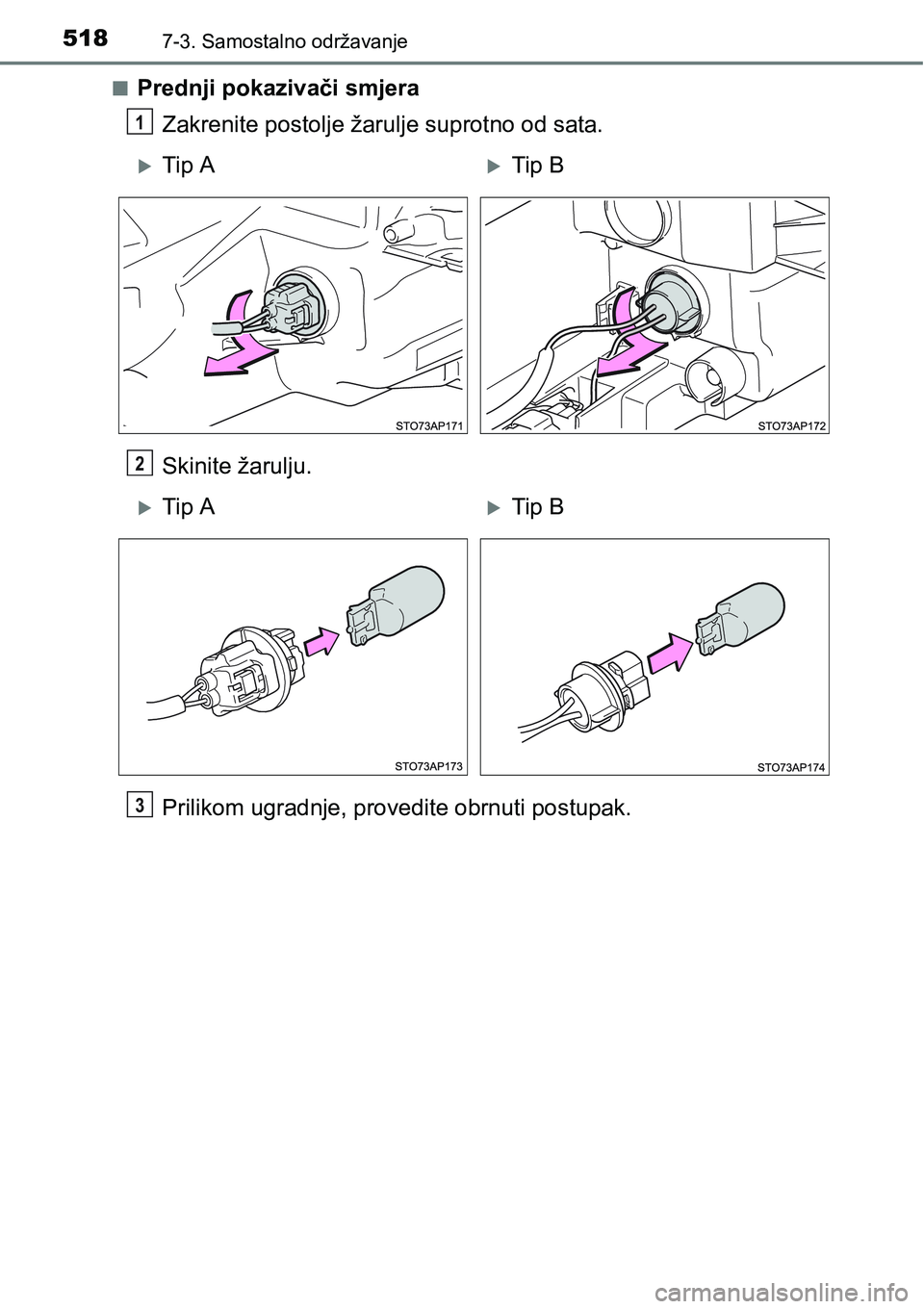

nPrednji pokazivači smjera
Zakrenite postolje žarulje suprotno od sata.
Skinite žarulju.
Prilikom ugradnje, provedite obrnuti postupak.
1
Tip ATip B
2
Tip ATip B
3
