6218-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52C96E

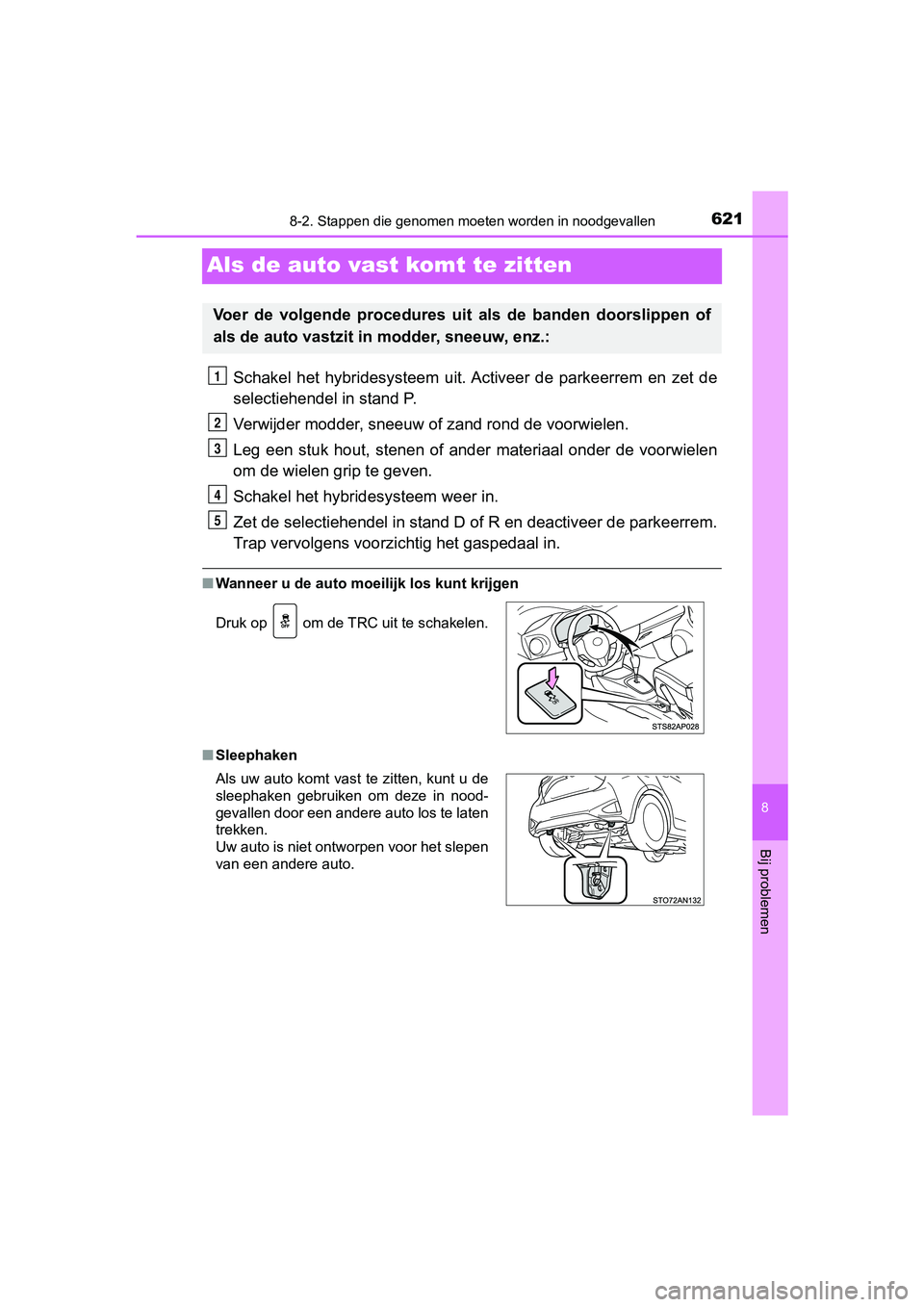

Als de auto vast komt te zitten
Schakel het hybridesysteem uit. Activeer de parkeerrem en zet d e
selectiehendel in stand P.
Verwijder modder, sneeuw of zand rond de voorwielen.
Leg een stuk hout, stenen of ander materiaal onder de voorwielen
om de wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D o f R en deactiveer de parkeerrem.
Trap vervolgens voorzich tig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krijgen
■ Sleephaken
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schakelen.
Als uw auto komt vast te zitten, kunt u de
sleephaken gebruiken om deze in nood-
gevallen door een andere auto los te laten
trekken.
Uw auto is niet ontworpen voor het slepen
van een andere auto.
1
2
3
4
5
YARIS_HV_OM_Europe_OM52C96E.boo k Page 621 Wednesday, February 14, 2018 2:57 PM

6228-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52C96E

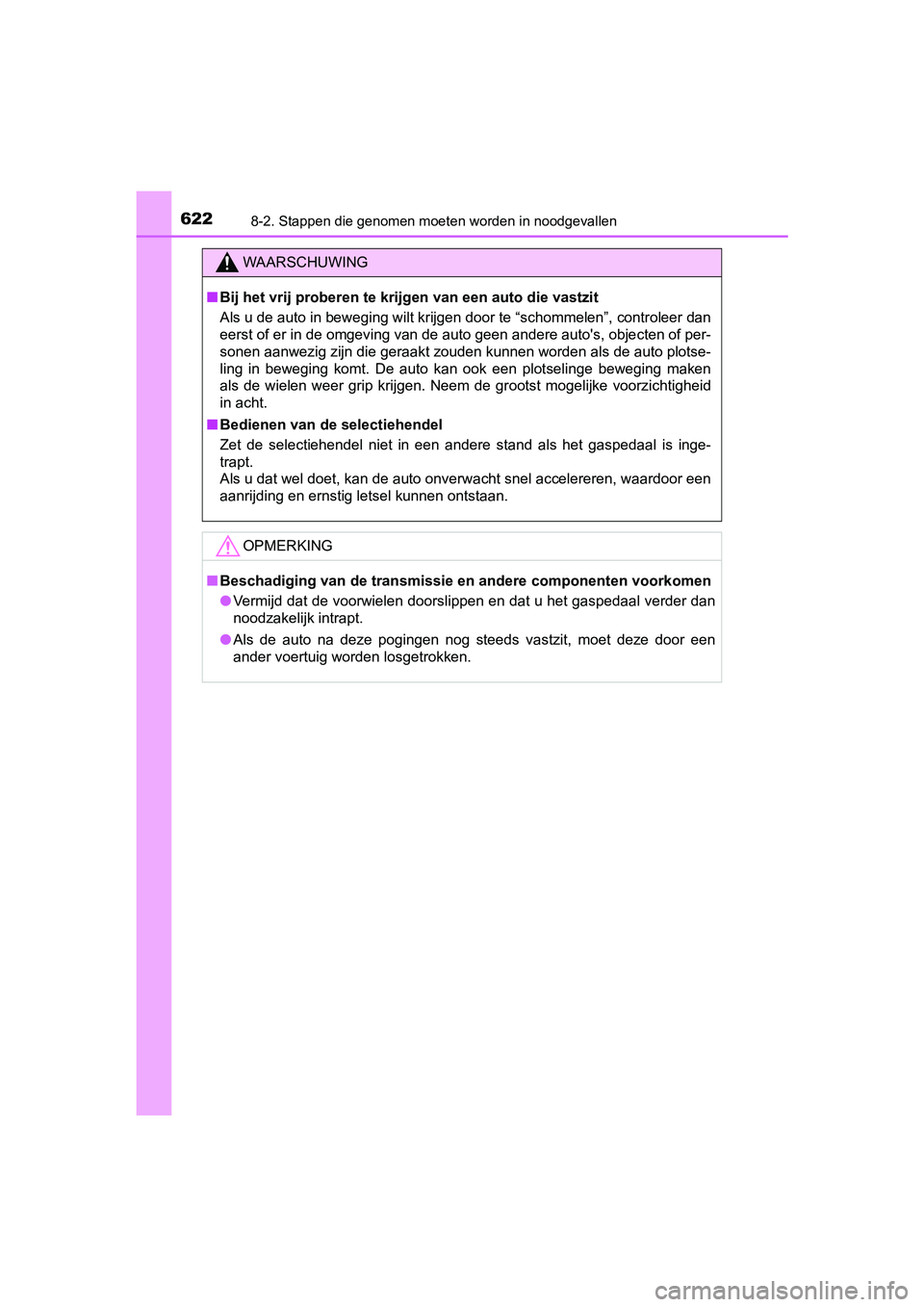

WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, obje cten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de auto plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voor zichtigheid
in acht.
■ Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaa l is inge-
trapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■ Beschadiging van de transmissie en andere componenten voorkomen
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal ve rder dan
noodzakelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
YARIS_HV_OM_Europe_OM52C96E.boo k Page 622 Wednesday, February 14, 2018 2:57 PM

623

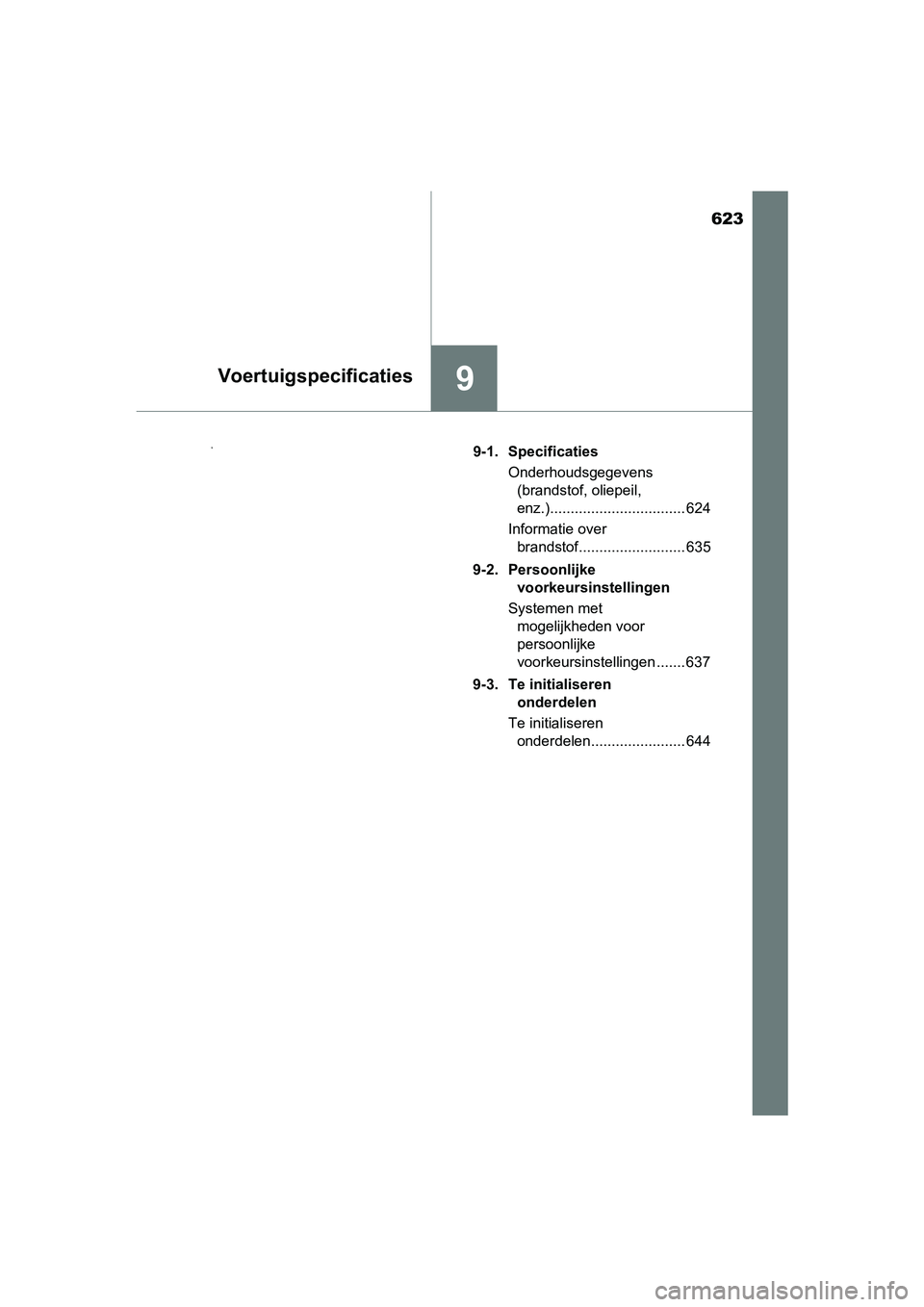

9Voertuigspecificaties
YARIS_HV_OM_Europe_OM52C96E
s9-1. SpecificatiesOnderhoudsgegevens (brandstof, oliepeil,
enz.)................................. 624
Informatie over brandstof.......................... 635
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor
persoonlijke
voorkeursinstellingen ....... 637
9-3. Te initialiseren onderdelen
Te initialiseren onderdelen....................... 644
YARIS_HV_OM_Europe_OM52C96E.boo k Page 623 Wednesday, February 14, 2018 2:57 PM

6249-1. Specificaties
YARIS_HV_OM_Europe_OM52C96E

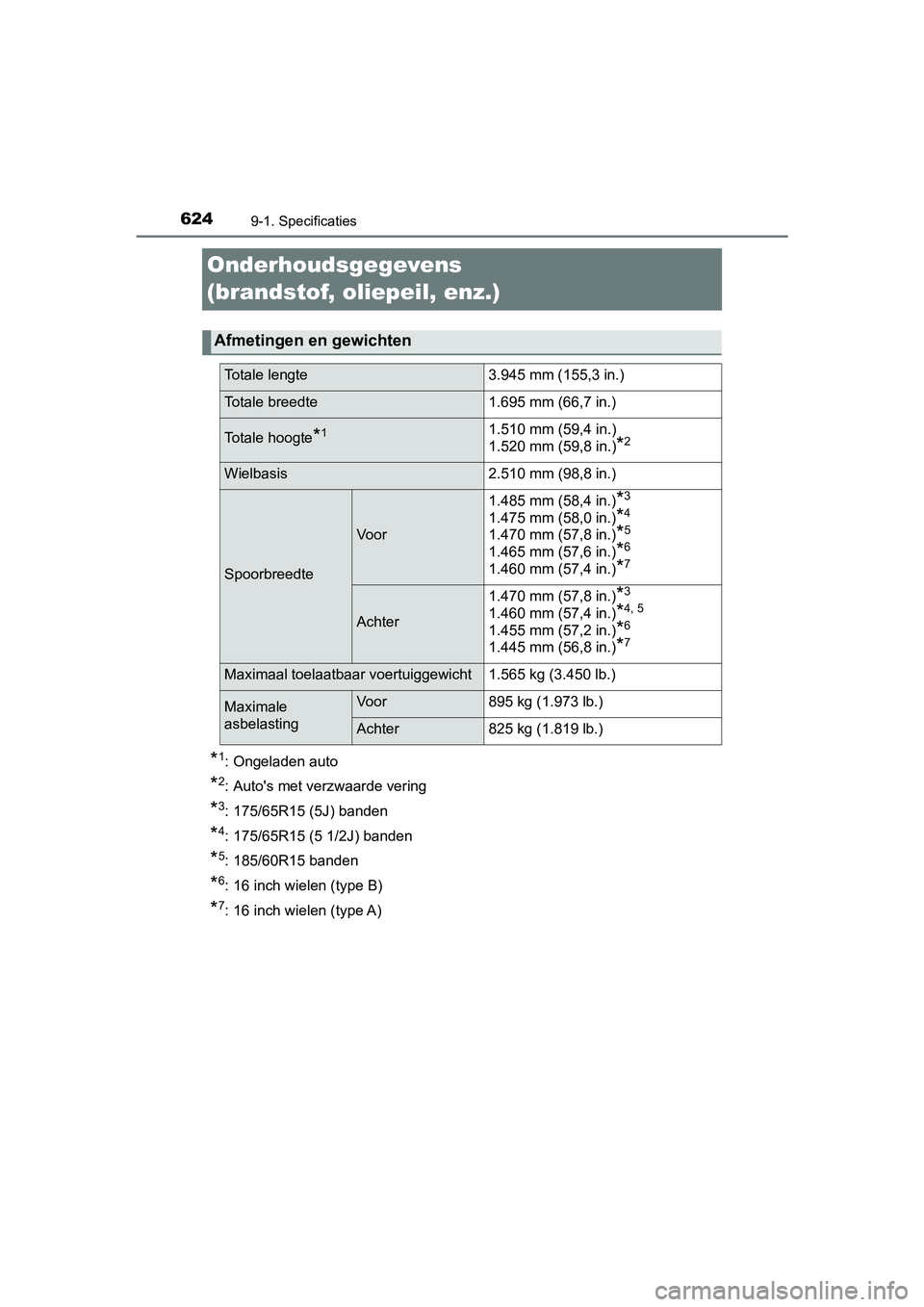

Onderhoudsgegevens
(brandstof, oliepeil, enz.)
*1: Ongeladen auto
*2: Auto's met verzwaarde vering
*3: 175/65R15 (5J) banden
*4: 175/65R15 (5 1/2J) banden
*5: 185/60R15 banden
*6: 16 inch wielen (type B)
*7: 16 inch wielen (type A)
Afmetingen en gewichten
Totale lengte3.945 mm (155,3 in.)
Totale breedte 1.695 mm (66,7 in.)
Totale hoogte*11.510 mm (59,4 in.)
1.520 mm (59,8 in.)
*2
Wielbasis 2.510 mm (98,8 in.)
Spoorbreedte
Voor1.485 mm (58,4 in.)
*3
1.475 mm (58,0 in.)*4
1.470 mm (57,8 in.)*5
1.465 mm (57,6 in.)*6
1.460 mm (57,4 in.)*7
Achter
1.470 mm (57,8 in.)
*3
1.460 mm (57,4 in.)*4, 5
1.455 mm (57,2 in.)*6
1.445 mm (56,8 in.)*7
Maximaal toelaatbaar voertuiggewicht 1.565 kg (3.450 lb.)
Maximale
asbelastingVoor
895 kg (1.973 lb.)
Achter825 kg (1.819 lb.)
YARIS_HV_OM_Europe_OM52C96E.boo k Page 624 Wednesday, February 14, 2018 2:57 PM

6259-1. Specificaties
9
Voertuigspecificaties
YARIS_HV_OM_Europe_OM52C96E■
Voertuigidentificatienummer
Het voertuigidentificatienummer
(VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r
van uw Toyota. Het wordt gebruik t voor het op naam zetten van de
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Dit nummer staat ook op het
typeplaatje op de linker mid-
denstijl.
■Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het
motorblok.

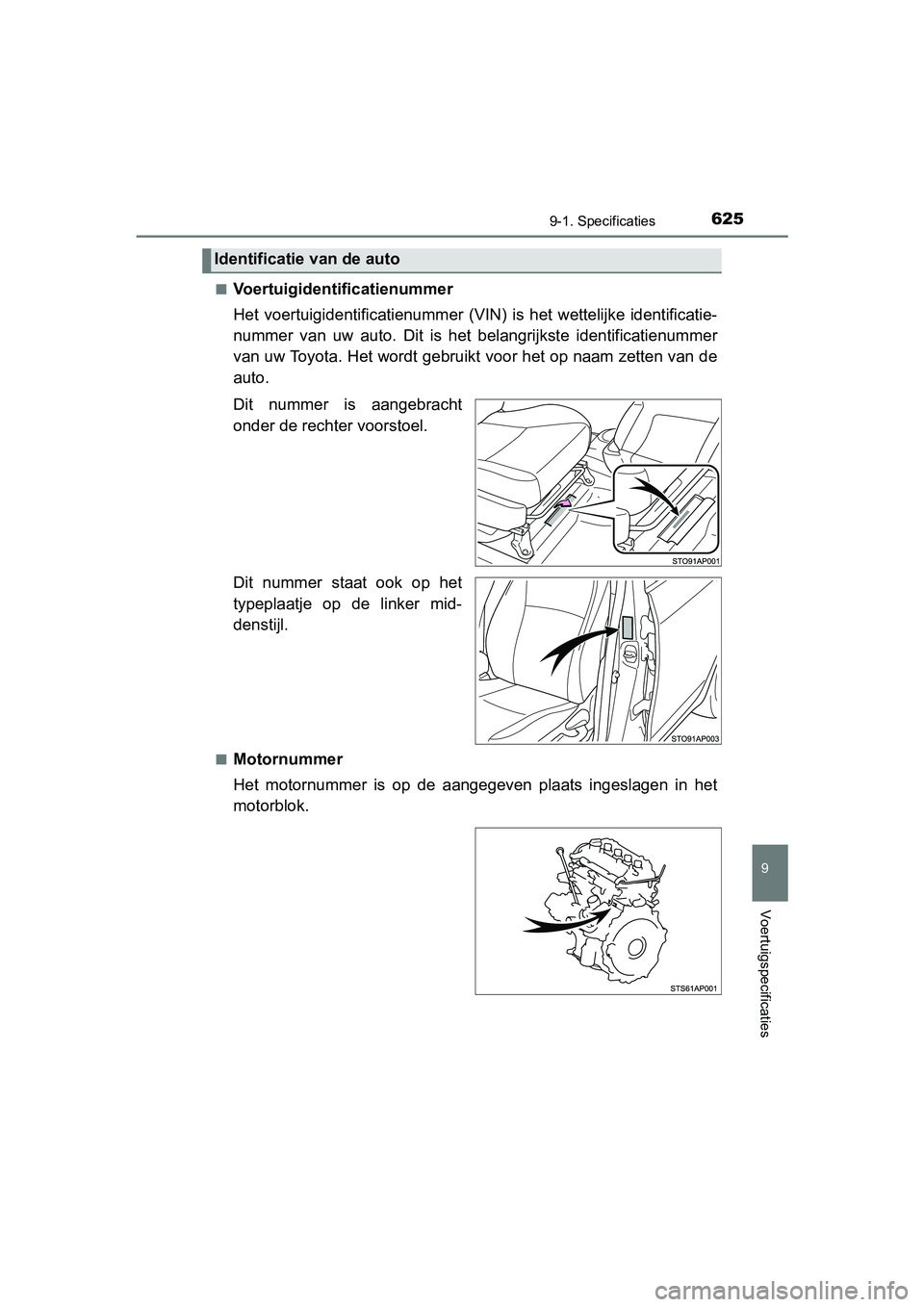

Identificatie van de auto
YARIS_HV_OM_Europe_OM52C96E.boo k Page 625 Wednesday, February 14, 2018 2:57 PM

6269-1. Specificaties
YARIS_HV_OM_Europe_OM52C96E

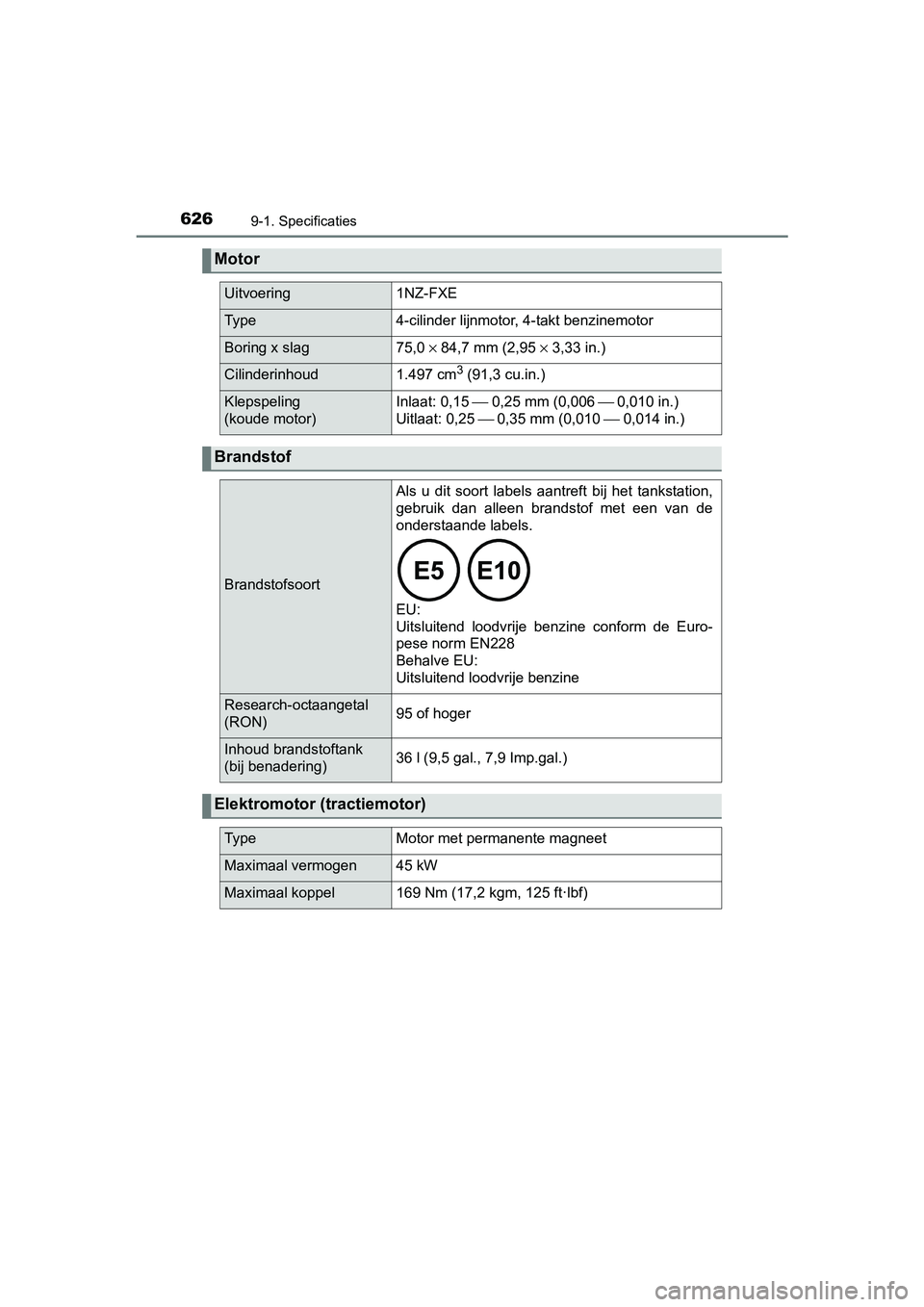

Motor
Uitvoering1NZ-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag75,0 × 84,7 mm (2,95 × 3,33 in.)
Cilinderinhoud1.497 cm3 (91,3 cu.in.)
Klepspeling
(koude motor)Inlaat: 0,15 ⎯ 0,25 mm (0,006 ⎯ 0,010 in.)
Uitlaat: 0,25 ⎯ 0,35 mm (0,010 ⎯ 0,014 in.)
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation,
gebruik dan alleen brandstof met een van de
onderstaande labels.

EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(bij benadering)36 l (9,5 gal., 7,9 Imp.gal.)
Elektromotor (tractiemotor)
Ty p eMotor met permanente magneet
Maximaal vermogen45 kW
Maximaal koppel169 Nm (17,2 kgm, 125 ft·lbf)
YARIS_HV_OM_Europe_OM52C96E.boo k Page 626 Wednesday, February 14, 2018 2:57 PM

6279-1. Specificaties
9
Voertuigspecificaties
YARIS_HV_OM_Europe_OM52C96E■

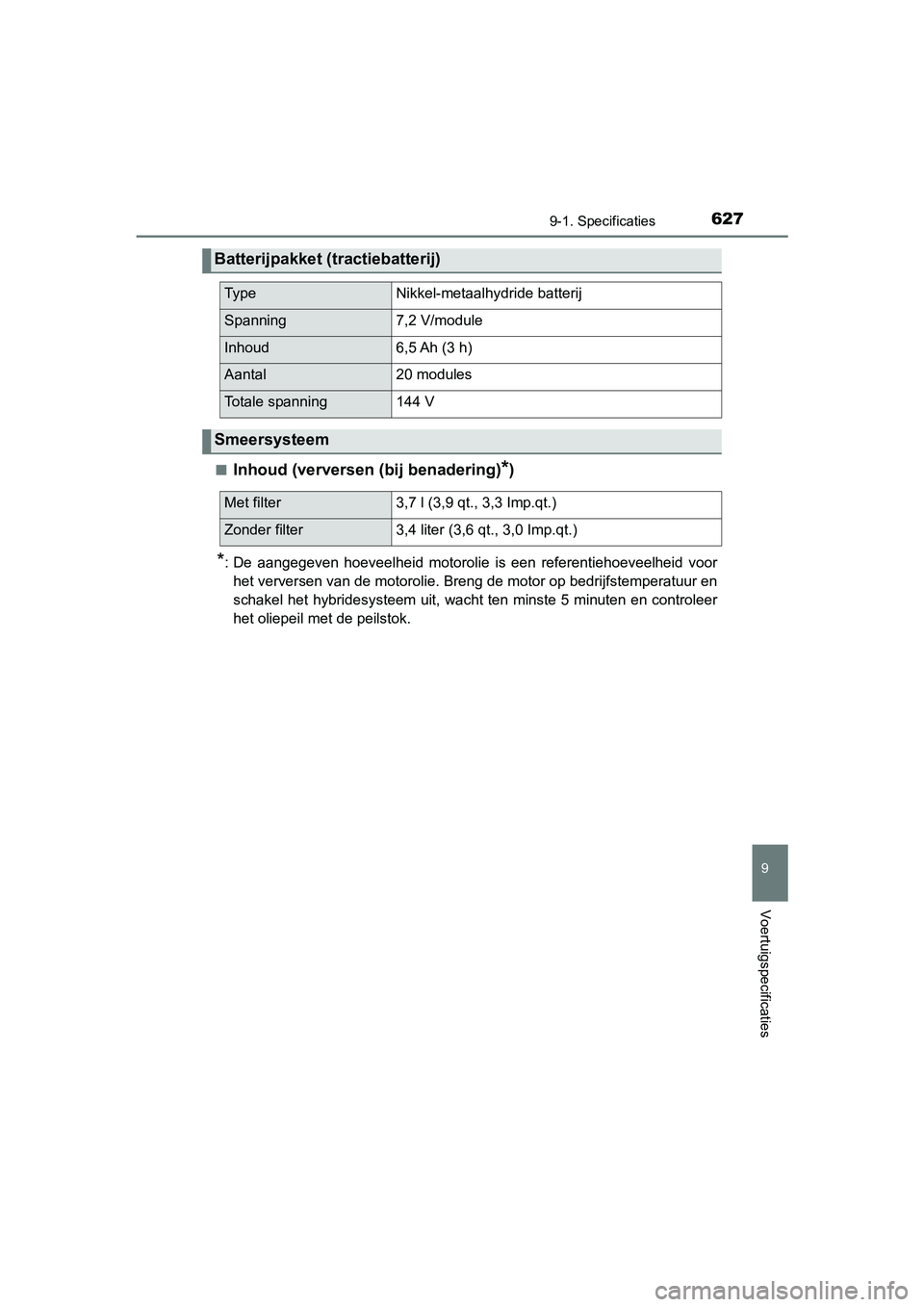

Inhoud (verversen (bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelhe
id voor
het verversen van de motorolie. Breng de motor op bedrijfstempe ratuur en
schakel het hybridesysteem uit, wacht ten minste 5 minuten en c ontroleer
het oliepeil met de peilstok.
Batterijpakket (tractiebatterij)
Ty p eNikkel-metaalhydride batterij
Spanning7,2 V/module
Inhoud6,5 Ah (3 h)
Aantal20 modules
Totale spanning144 V
Smeersysteem
Met filter 3,7 l (3,9 qt., 3,3 Imp.qt.)
Zonder filter 3,4 liter (3,6 qt., 3,0 Imp.qt.)
YARIS_HV_OM_Europe_OM52C96E.boo k Page 627 Wednesday, February 14, 2018 2:57 PM

6289-1. Specificaties
YARIS_HV_OM_Europe_OM52C96E■

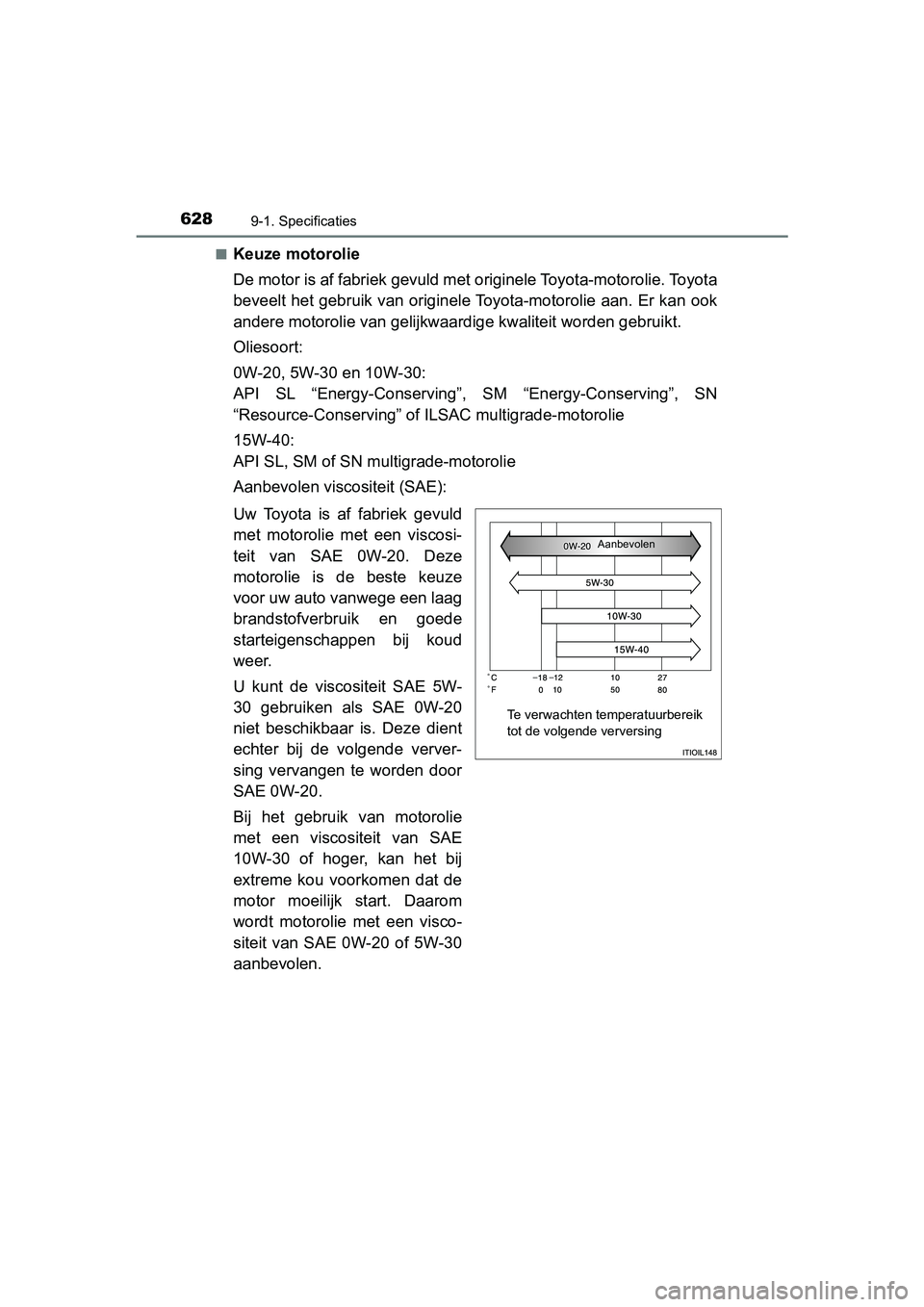

Keuze motorolie
De motor is af fabriek gevuld met
originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaard ige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt motorolie met een visco-
siteit van SAE 0W-20 of 5W-30
aanbevolen.
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
YARIS_HV_OM_Europe_OM52C96E.boo k Page 628 Wednesday, February 14, 2018 2:57 PM

6299-1. Specificaties
9
Voertuigspecificaties
YARIS_HV_OM_Europe_OM52C96E

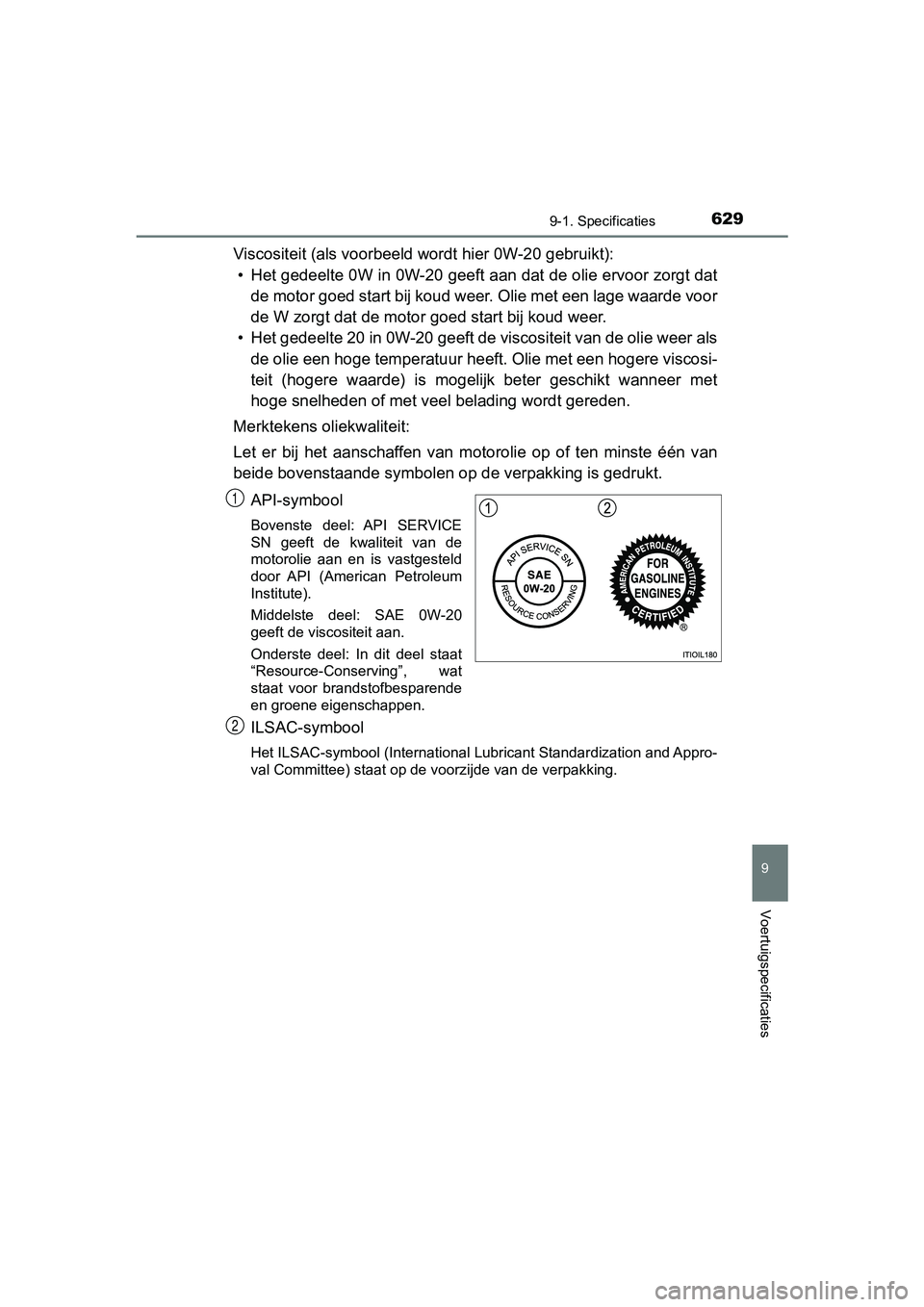

Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt): • Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt da t
de motor goed start bij koud weer. Olie met een lage waarde voo r
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi -
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één v an
beide bovenstaande sy mbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
YARIS_HV_OM_Europe_OM52C96E.boo k Page 629 Wednesday, February 14, 2018 2:57 PM

6309-1. Specificaties
YARIS_HV_OM_Europe_OM52C96E

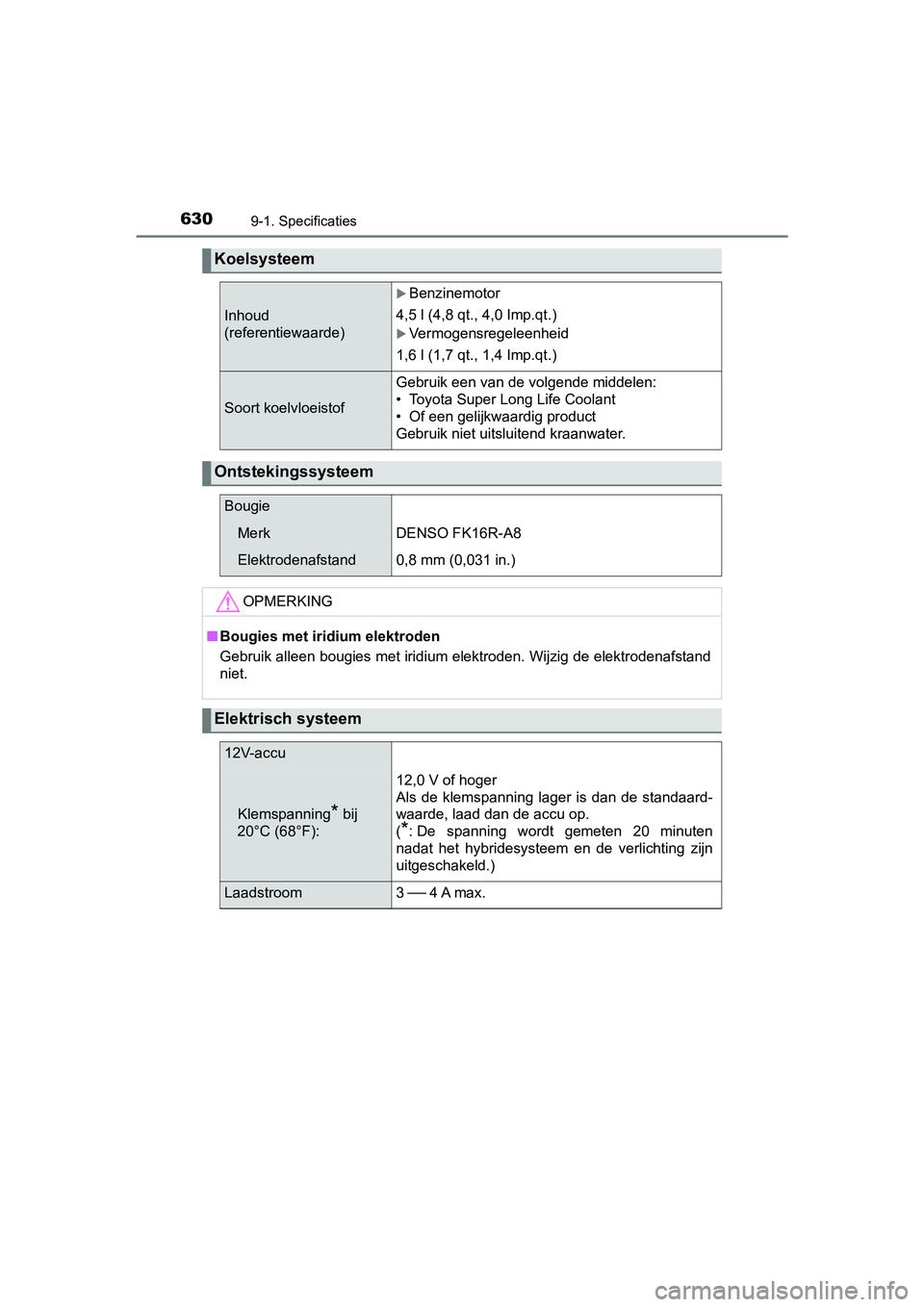

Koelsysteem
Inhoud
(referentiewaarde)
Benzinemotor
4,5 l (4,8 qt., 4,0 Imp.qt.)
Vermogensregeleenheid
1,6 l (1,7 qt., 1,4 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem
Bougie
MerkDENSO FK16R-A8
Elektrodenafstand0,8 mm (0,031 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektr odenafstand
niet.
Elektrisch systeem
12V-accu
Klemspanning* bij
20°C (68°F): 12,0 V of hoger
Als de klemspanning lager is dan de standaard-
waarde, laad dan de accu op.
(
*: De spanning wordt gemeten 20 minuten
nadat het hybridesysteem en de verlichting zijn
uitgeschakeld.)
Laadstroom 3 ⎯ 4 A max.
