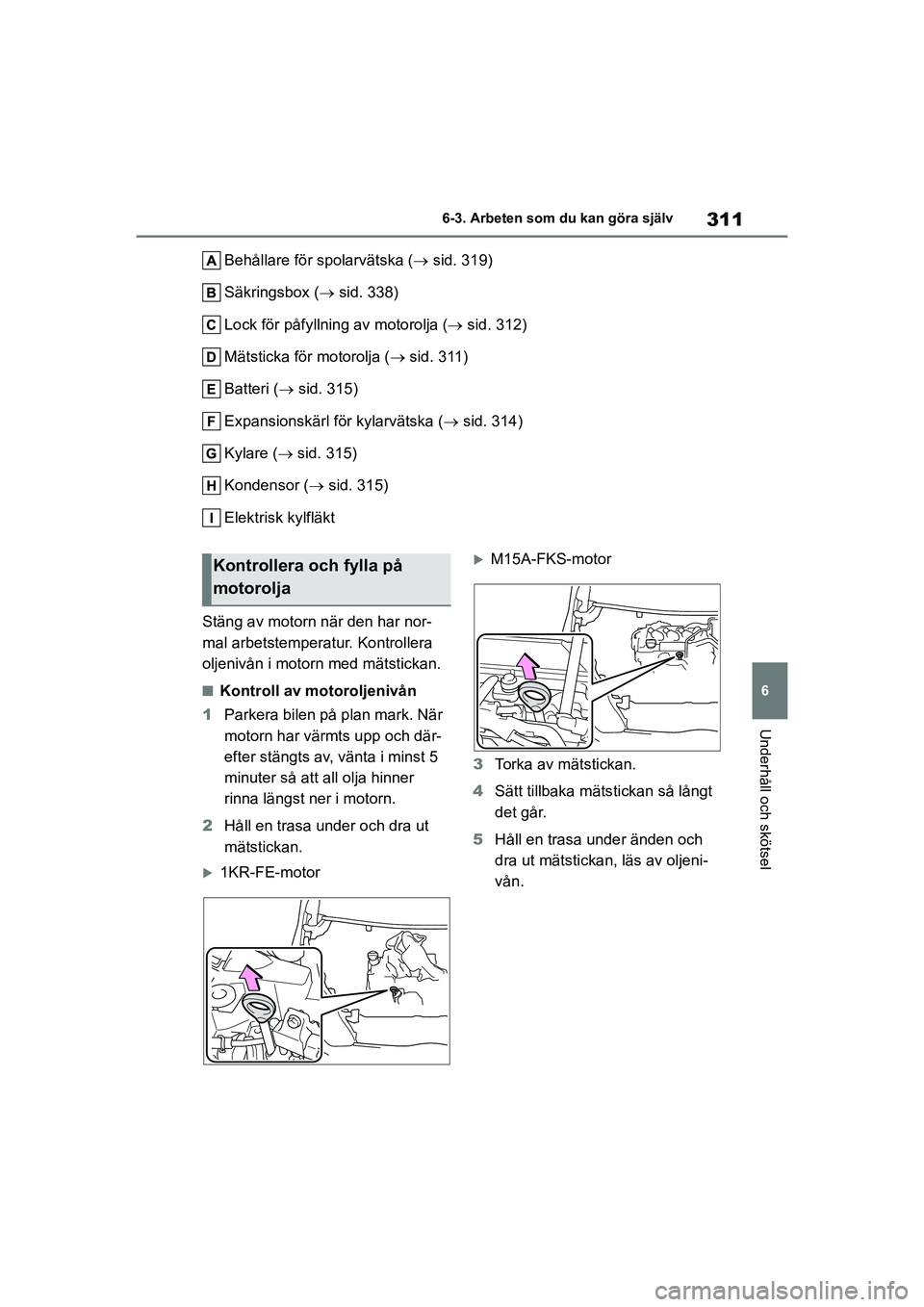

311
6
YARIS F OMK0001SE
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
Behållare för spolarvätska (sid. 319)
Säkringsbox ( sid. 338)
Lock för påfyllning av motorolja ( sid. 312)
Mätsticka för motorolja ( sid. 311)
Batteri ( sid. 315)
Expansionskärl för kylarvätska ( sid. 314)
Kylare ( sid. 315)
Kondensor ( sid. 315)
Elektrisk kylfläkt
Stäng av motorn när den har nor-
mal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivån
1 Parkera bilen på plan mark. När
motorn har värmts upp och där-
efter stängts av, vänta i minst 5
minuter så att all olja hinner
rinna längst ner i motorn.
2 Håll en trasa under och dra ut
mätstickan.
1KR-FE-motor
M15A-FKS-motor
3 Torka av mätstickan.
4 Sätt tillbaka mäts tickan så långt
det går.
5 Håll en trasa under änden och
dra ut mätstickan, läs av oljeni-
vån.Kontrollera och fylla på
motorolja
OMK0001SE.book Page 311 Frida y, February 26, 2021 10:53 AM

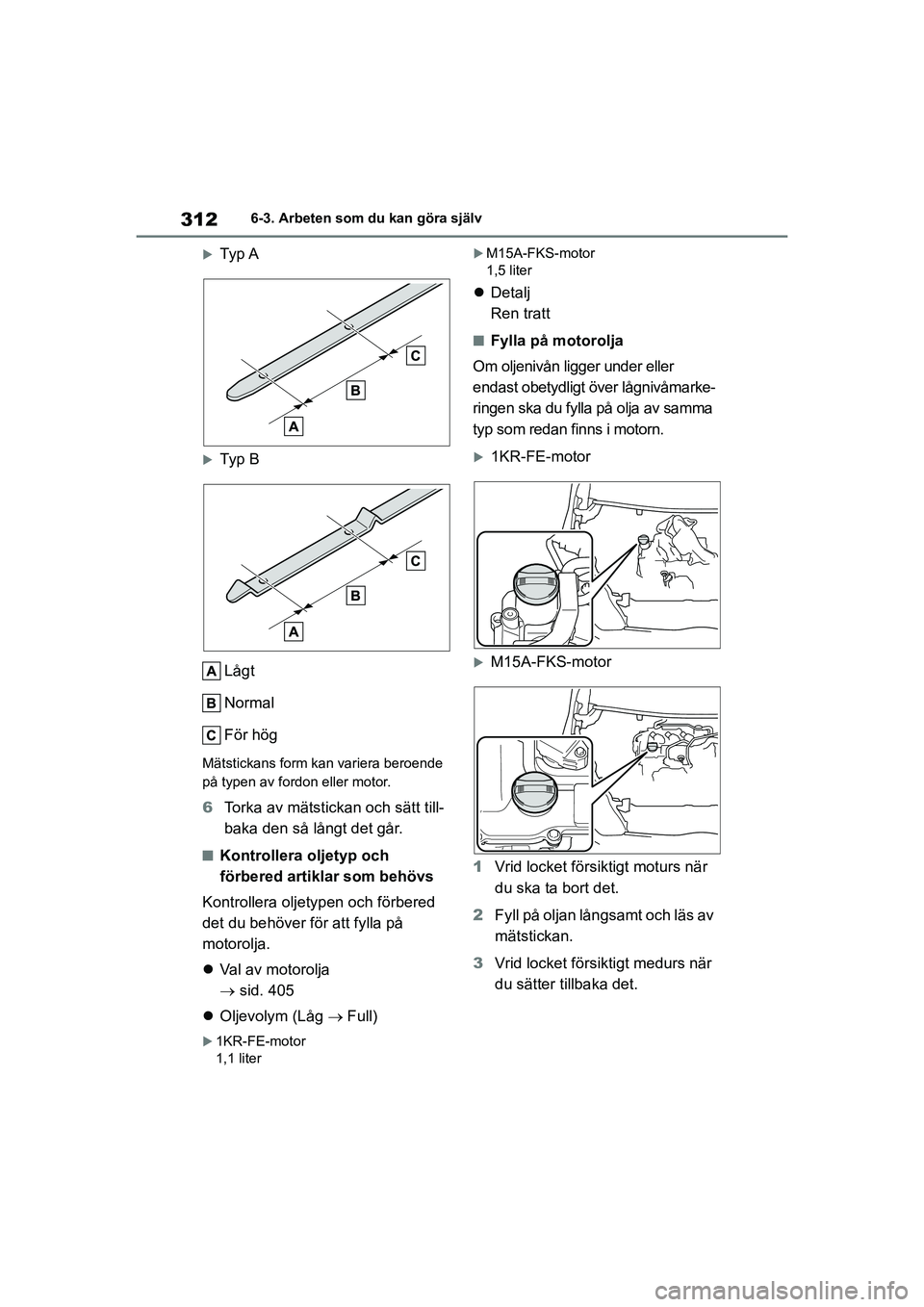

312
YARIS F OMK0001SE
6-3. Arbeten som du kan göra själv
Ty p A
Ty p BLågt
Normal
För hög
Mätstickans form kan variera beroende
på typen av fordon eller motor.
6 Torka av mätstickan och sätt till-
baka den så långt det går.
nKontrollera oljetyp och
förbered artiklar som behövs
Kontrollera oljetypen och förbered
det du behöver för att fylla på
motorolja.
 Val av motorolja
 sid. 405
 Oljevolym (Låg  Full)
1KR-FE-motor
1,1 liter
M15A-FKS-motor
1,5 liter
 Detalj
Ren tratt
nFylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivåmarke-
ringen ska du fylla på olja av samma
typ som redan finns i motorn.
1KR-FE-motor
M15A-FKS-motor
1 Vrid locket försiktigt moturs när
du ska ta bort det.
2 Fyll på oljan långsamt och läs av
mätstickan.
3 Vrid locket försiktigt medurs när
du sätter tillbaka det.
OMK0001SE.book Page 312 Frida y, February 26, 2021 10:53 AM

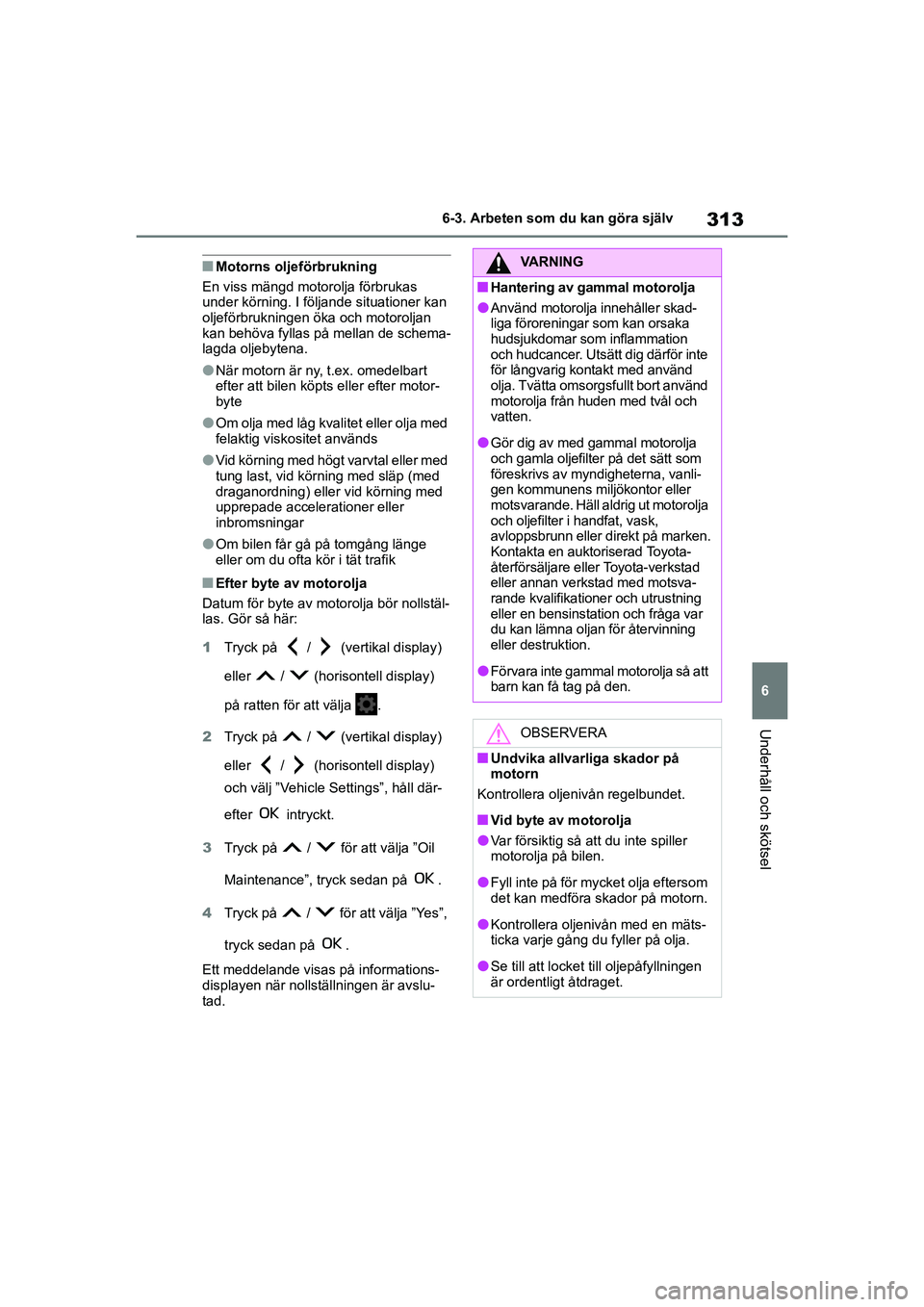

313
6
YARIS F OMK0001SE
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
nMotorns oljeförbrukning
En viss mängd moto rolja förbrukas
under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan
kan behöva fyllas på mellan de schema-
lagda oljebytena.
lNär motorn är ny, t.ex. omedelbart
efter att bilen köpts eller efter motor-
byte
lOm olja med låg kvalitet eller olja med
felaktig viskositet används
lVid körning med högt varvtal eller med
tung last, vid körning med släp (med
draganordning) eller vid körning med
upprepade accelerationer eller
inbromsningar
lOm bilen får gå på tomgång länge
eller om du ofta kör i tät trafik
nEfter byte av motorolja
Datum för byte av mo torolja bör nollstäl-
las. Gör så här:
1 Tryck på / (vertikal display)
eller / (horisontell display)
på ratten för att välja .
2 Tryck på / (vertikal display)
eller / (horisontell display)
och välj ”Vehicle Settings”, håll där-
efter intryckt.
3 Tryck på / för att välja ”Oil
Maintenance”, tryck sedan på .
4 Tryck på / för att välja ”Yes”,
tryck sedan på .
Ett meddelande visas på informations-
displayen när nollställningen är avslu-
tad.
VARNING
nHantering av gammal motorolja
lAnvänd motorolja innehåller skad-
liga föroreningar som kan orsaka
hudsjukdomar som inflammation
och hudcancer. Utsätt dig därför inte
för långvarig kontakt med använd
olja. Tvätta omsorgsfullt bort använd
motorolja från huden med tvål och
vatten.
lGör dig av med gammal motorolja
och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanli-
gen kommunens miljökontor eller
motsvarande. Häll aldrig ut motorolja
och oljefilter i handfat, vask,
avloppsbrunn eller direkt på marken.
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med motsva-
rande kvalifikationer och utrustning
eller en bensinstation och fråga var
du kan lämna oljan för återvinning
eller destruktion.
lFörvara inte gammal motorolja så att
barn kan få tag på den.
OBSERVERA
nUndvika allvarliga skador på
motorn
Kontrollera oljenivån regelbundet.
nVid byte av motorolja
lVar försiktig så att du inte spiller
motorolja på bilen.
lFyll inte på för mycket olja eftersom
det kan medföra skador på motorn.
lKontrollera oljenivån med en mäts-
ticka varje gång du fyller på olja.
lSe till att locket till oljepåfyllningen
är ordentligt åtdraget.
OMK0001SE.book Page 313 Frida y, February 26, 2021 10:53 AM

314
YARIS F OMK0001SE
6-3. Arbeten som du kan göra själv
Rätt vätskenivå ska ligga mellan
strecken ”F” och ”L” när motorn är
kall.Behållarens lock
”F”-streck
”L”-streck
Om vätskenivån är på eller under
strecket ”L” ska du fylla på upp till ”F”.
( sid. 396)
nVal av kylarvätska
Använd endast ”Toyota Super Long Life
Coolant” eller likvärdig etylenglykolbase-
rad kylarvätska som inte innehåller sili-
kat, amin, nitrit, elle r borat med Hybrid
Organic Acid-teknik med lång livslängd.
”Toyota Super Long Life Coolant” är en
blandning av 50 % kylvätska och 50 %
destillerat vatten.
(Minimitemperatur: –35 °C)
Kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner och utrustning för information om
kylarvätska.
nOm kylarvätskenivån sjunker en
kort tid efter påfyllning
Gör en visuell kontroll av kylaren,
slangar, kylarlock, avtappningsplugg och
vattenpump.
Om du inte ser några tecken på läckage
ska du låta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifi-
kationer och utrustning provtrycka kylar-
locket och kontrollera om det finns läckor
i kylsystemet.Kontroll av kylvätskan
VARNING
nOm motorn är överhettad
Ta inte bort locket till behållaren för
motorns kylarvätska.
Kylsystemet kan vara trycksatt och det
kan spruta ut het kylarvätska om locket
tas bort, vilket kan orsaka svåra
skador, till exempel brännskador.
OBSERVERA
nFylla på kylarvätska
Kylarvätska är varken vanligt vatten
eller frostskyddsvä tska. En korrekt
blandning av vatten och frostskydd
måste användas för att bibehålla rätt
smörjning, rostsky dd och kylning. Läs
anvisningarna på frostskydds- eller
kylarvätskeflaskan.
nOm du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten
för att förhindra skador på delar eller
lackering.
OMK0001SE.book Page 314 Frida y, February 26, 2021 10:53 AM

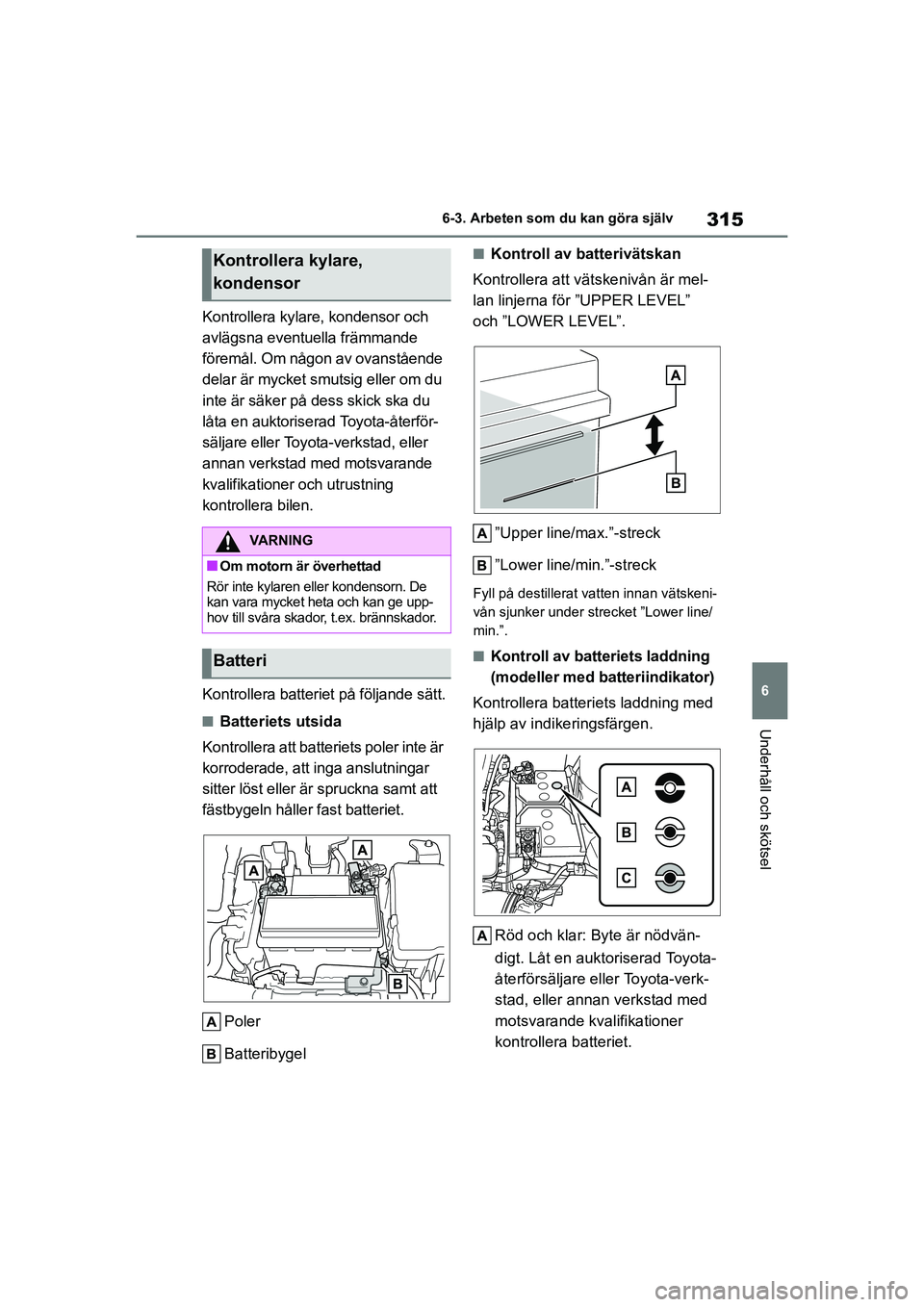

315
6
YARIS F OMK0001SE
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
Kontrollera kylare, kondensor och
avlägsna eventuella främmande
föremål. Om någon av ovanstående
delar är mycket smutsig eller om du
inte är säker på dess skick ska du
låta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
Kontrollera batteriet på följande sätt.
nBatteriets utsida
Kontrollera att batteri ets poler inte är
korroderade, att inga anslutningar
sitter löst eller är spruckna samt att
fästbygeln håller fast batteriet.
Poler
Batteribygel
nKontroll av batterivätskan
Kontrollera att vätskenivån är mel-
lan linjerna för ”UPPER LEVEL”
och ”LOWER LEVEL”.
”Upper line/max.”-streck
”Lower line/min.”-streck
Fyll på destillerat vatten innan vätskeni-
vån sjunker under strecket ”Lower line/
min.”.
nKontroll av batteriets laddning
(modeller med batteriindikator)
Kontrollera batteriets laddning med
hjälp av indikeringsfärgen.
Röd och klar: Byte är nödvän-
digt. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer
kontrollera batteriet.
Kontrollera kylare,
kondensor
VARNING
nOm motorn är överhettad
Rör inte kylaren eller kondensorn. De
kan vara mycket heta och kan ge upp-
hov till svåra skador, t.ex. brännskador.
Batteri
OMK0001SE.book Page 315 Frida y, February 26, 2021 10:53 AM

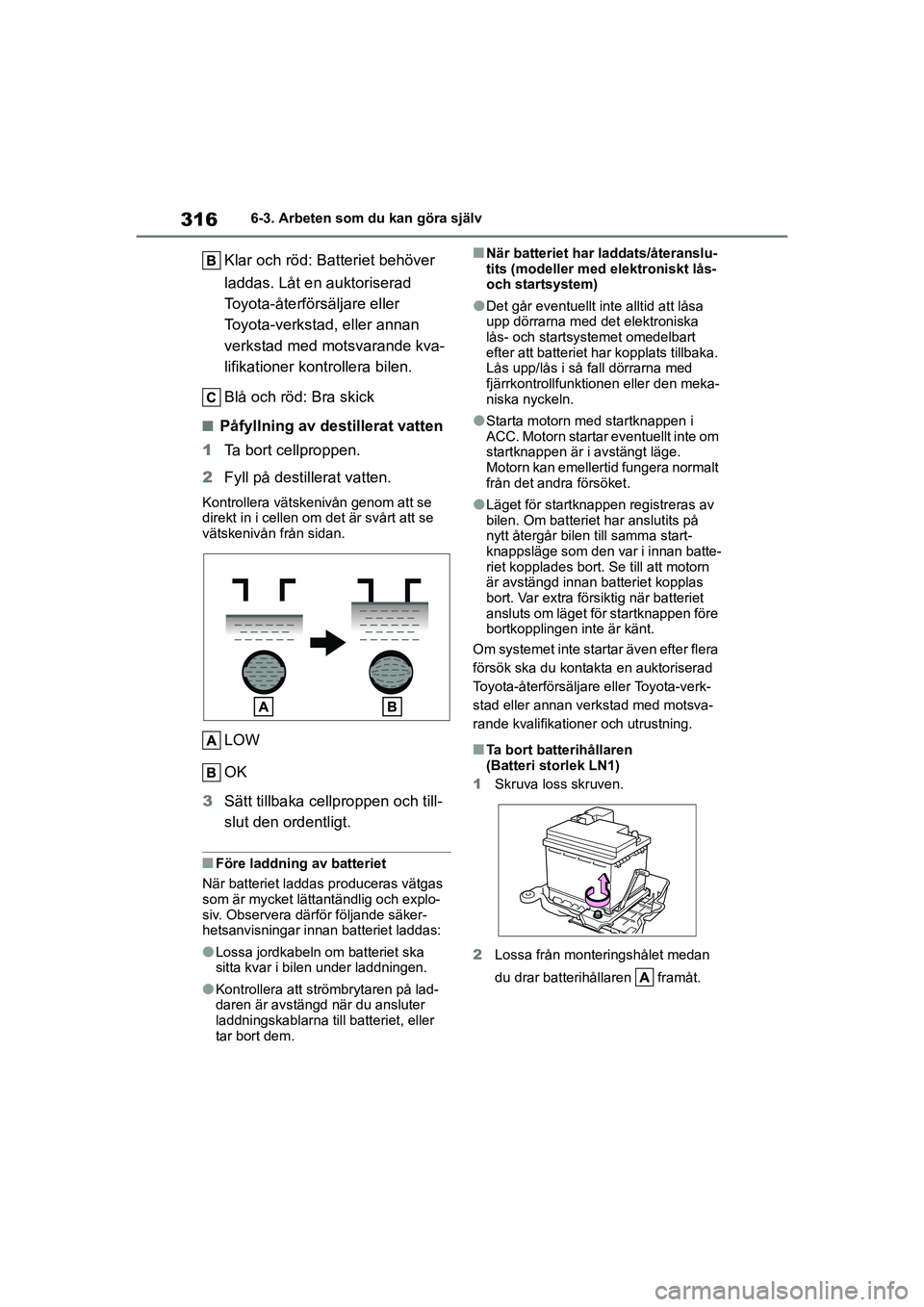

316
YARIS F OMK0001SE
6-3. Arbeten som du kan göra själv
Klar och röd: Batteriet behöver
laddas. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande kva-
lifikationer kontrollera bilen.
Blå och röd: Bra skick
nPåfyllning av destillerat vatten
1 Ta bort cellproppen.
2 Fyll på destillerat vatten.
Kontrollera vätskenivån genom att se
direkt in i cellen om det är svårt att se
vätskenivån från sidan.
LOW
OK
3 Sätt tillbaka cellproppen och till-
slut den ordentligt.
nFöre laddning av batteriet
När batteriet laddas produceras vätgas
som är mycket lättantändlig och explo-
siv. Observera därför följande säker-
hetsanvisningar innan batteriet laddas:
lLossa jordkabeln om batteriet ska
sitta kvar i bilen under laddningen.
lKontrollera att strömbrytaren på lad-
daren är avstängd när du ansluter
laddningskablarna till batteriet, eller
tar bort dem.
nNär batteriet har laddats/återanslu-
tits (modeller med elektroniskt lås-
och startsystem)
lDet går eventuellt inte alltid att låsa
upp dörrarna med det elektroniska
lås- och startsystemet omedelbart
efter att batteriet har kopplats tillbaka.
Lås upp/lås i så fall dörrarna med
fjärrkontrollfunktionen eller den meka-
niska nyckeln.
lStarta motorn med startknappen i
ACC. Motorn startar eventuellt inte om
startknappen är i avstängt läge.
Motorn kan emellertid fungera normalt
från det andra försöket.
lLäget för startknappen registreras av
bilen. Om batteriet har anslutits på
nytt återgår bilen till samma start-
knappsläge som den var i innan batte-
riet kopplades bort. Se till att motorn
är avstängd innan batteriet kopplas
bort. Var extra försiktig när batteriet
ansluts om läget för startknappen före
bortkopplingen inte är känt.
Om systemet inte startar även efter flera
försök ska du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
nTa bort batterihållaren
(Batteri storlek LN1)
1 Skruva loss skruven.
2 Lossa från monteringshålet medan
du drar batterihållaren framåt.
OMK0001SE.book Page 316 Frida y, February 26, 2021 10:53 AM

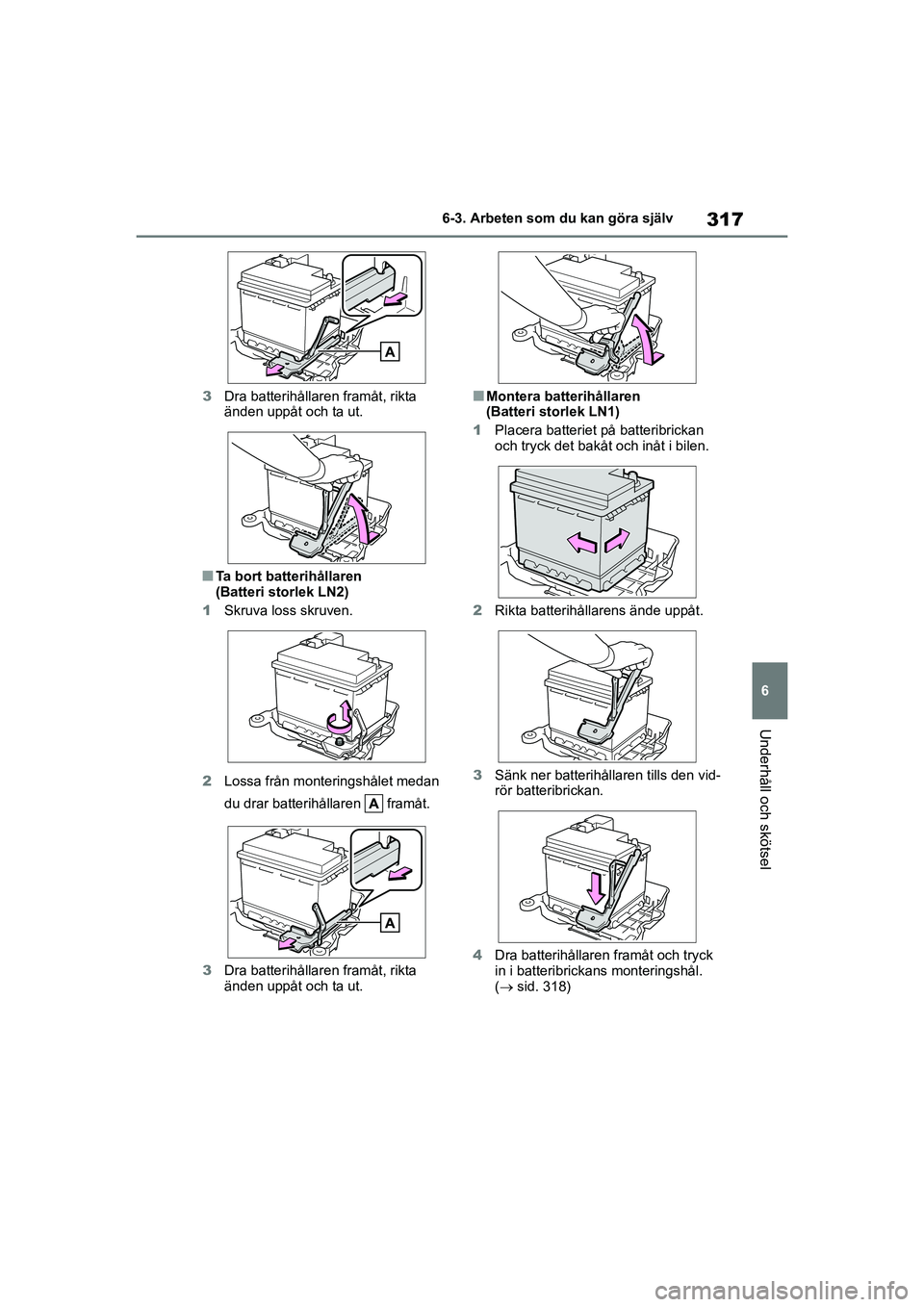

317
6
YARIS F OMK0001SE
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
3Dra batterihållaren framåt, rikta
änden uppåt och ta ut.
nTa bort batterihållaren
(Batteri storlek LN2)
1 Skruva loss skruven.
2 Lossa från monteringshålet medan
du drar batterihållaren framåt.
3 Dra batterihållaren framåt, rikta
änden uppåt och ta ut.
nMontera batterihållaren
(Batteri storlek LN1)
1 Placera batteriet på batteribrickan
och tryck det bakåt och inåt i bilen.
2 Rikta batterihållarens ände uppåt.
3 Sänk ner batterihållaren tills den vid-
rör batteribrickan.
4 Dra batterihållaren framåt och tryck
in i batteribrickans monteringshål.
( sid. 318)
OMK0001SE.book Page 317 Frida y, February 26, 2021 10:53 AM

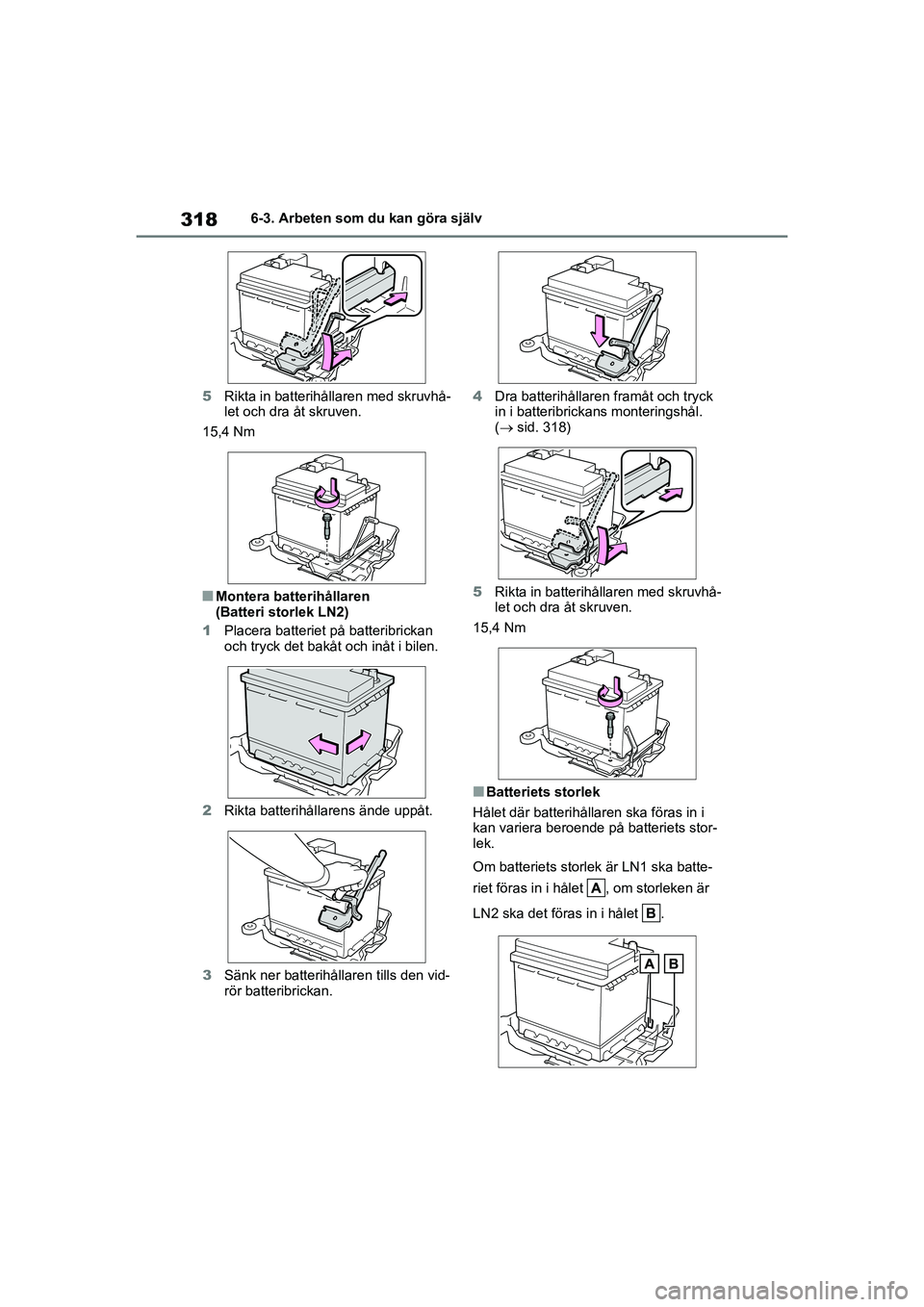

318
YARIS F OMK0001SE
6-3. Arbeten som du kan göra själv
5 Rikta in batterihållaren med skruvhå-
let och dra åt skruven.
15,4 Nm
nMontera batterihållaren
(Batteri storlek LN2)
1 Placera batteriet på batteribrickan
och tryck det bakåt och inåt i bilen.
2 Rikta batterihållarens ände uppåt.
3 Sänk ner batterihållaren tills den vid-
rör batteribrickan. 4
Dra batterihållaren framåt och tryck
in i batteribrickans monteringshål.
( sid. 318)
5 Rikta in batterihållaren med skruvhå-
let och dra åt skruven.
15,4 Nm
nBatteriets storlek
Hålet där batterihållaren ska föras in i
kan variera beroende på batteriets stor-
lek.
Om batteriets storlek är LN1 ska batte-
riet föras in i hålet , om storleken är
LN2 ska det föras in i hålet .
OMK0001SE.book Page 318 Frida y, February 26, 2021 10:53 AM

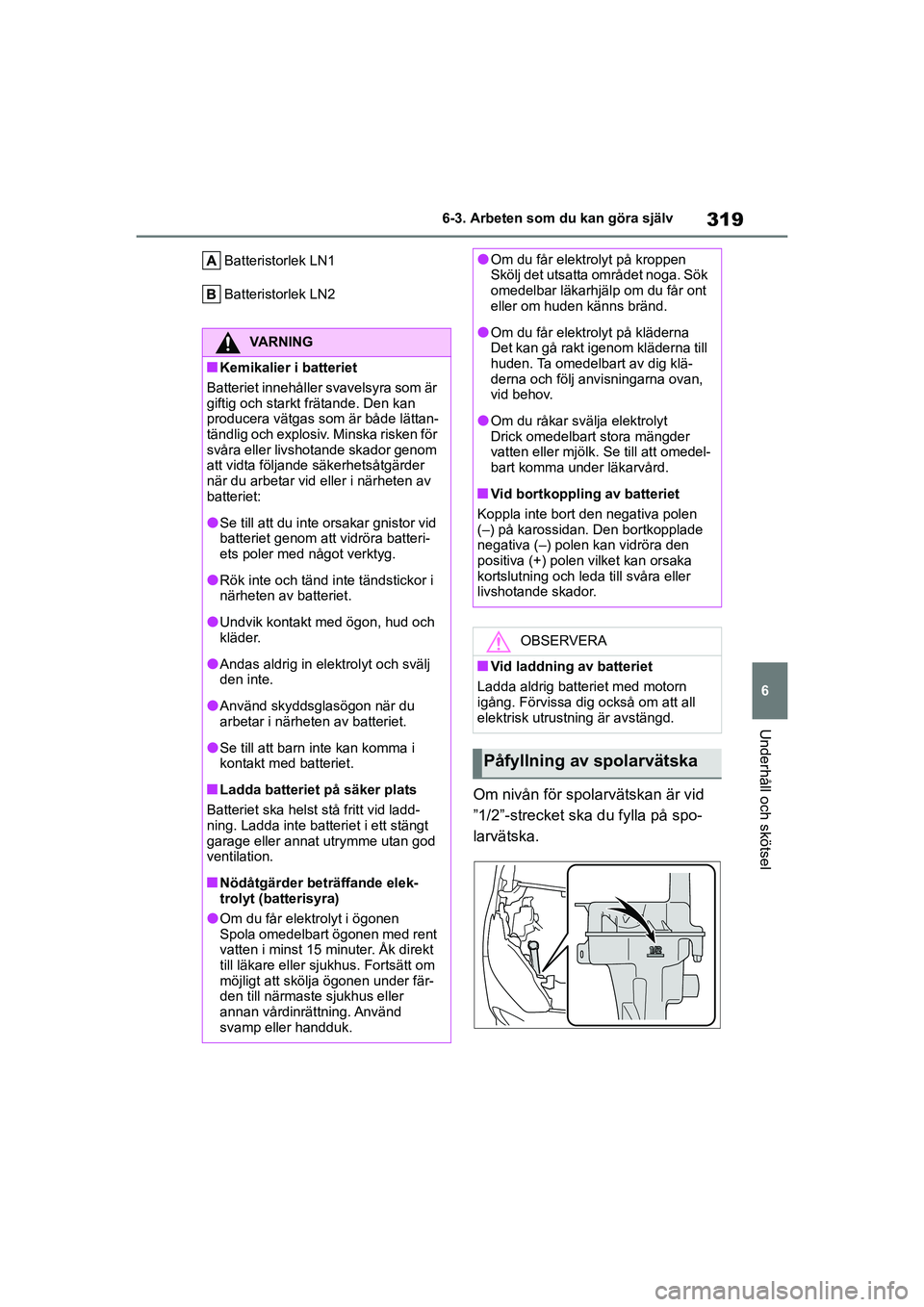

319
6
YARIS F OMK0001SE
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
Batteristorlek LN1
Batteristorlek LN2
Om nivån för spolarvätskan är vid
”1/2”-strecket ska du fylla på spo-
larvätska.
VARNING
nKemikalier i batteriet
Batteriet innehåller svavelsyra som är
giftig och starkt frätande. Den kan
producera vätgas som är både lättan-
tändlig och explosiv. Minska risken för
svåra eller livshotande skador genom
att vidta följande säkerhetsåtgärder
när du arbetar vid eller i närheten av
batteriet:
lSe till att du inte orsakar gnistor vid
batteriet genom att vidröra batteri-
ets poler med något verktyg.
lRök inte och tänd inte tändstickor i
närheten av batteriet.
lUndvik kontakt med ögon, hud och
kläder.
lAndas aldrig in elektrolyt och svälj
den inte.
lAnvänd skyddsglasögon när du
arbetar i närheten av batteriet.
lSe till att barn inte kan komma i
kontakt med batteriet.
nLadda batteriet på säker plats
Batteriet ska helst stå fritt vid ladd-
ning. Ladda inte batteriet i ett stängt
garage eller annat utrymme utan god
ventilation.
nNödåtgärder beträffande elek-
trolyt (batterisyra)
lOm du får elektrolyt i ögonen
Spola omedelbart ögonen med rent
vatten i minst 15 minuter. Åk direkt
till läkare eller sjukhus. Fortsätt om
möjligt att skölja ögonen under fär-
den till närmaste sjukhus eller
annan vårdinrättning. Använd
svamp eller handduk.
lOm du får elektrolyt på kroppen
Skölj det utsatta området noga. Sök
omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
lOm du får elektrolyt på kläderna
Det kan gå rakt igenom kläderna till
huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan,
vid behov.
lOm du råkar svälja elektrolyt
Drick omedelbart stora mängder
vatten eller mjölk. Se till att omedel-
bart komma under läkarvård.
nVid bortkoppling av batteriet
Koppla inte bort den negativa polen
(–) på karossidan. Den bortkopplade
negativa (–) polen kan vidröra den
positiva (+) polen vilket kan orsaka
kortslutning och leda till svåra eller
livshotande skador.
OBSERVERA
nVid laddning av batteriet
Ladda aldrig batteriet med motorn
igång. Förvissa dig också om att all
elektrisk utrustning är avstängd.
Påfyllning av spolarvätska
OMK0001SE.book Page 319 Frida y, February 26, 2021 10:53 AM

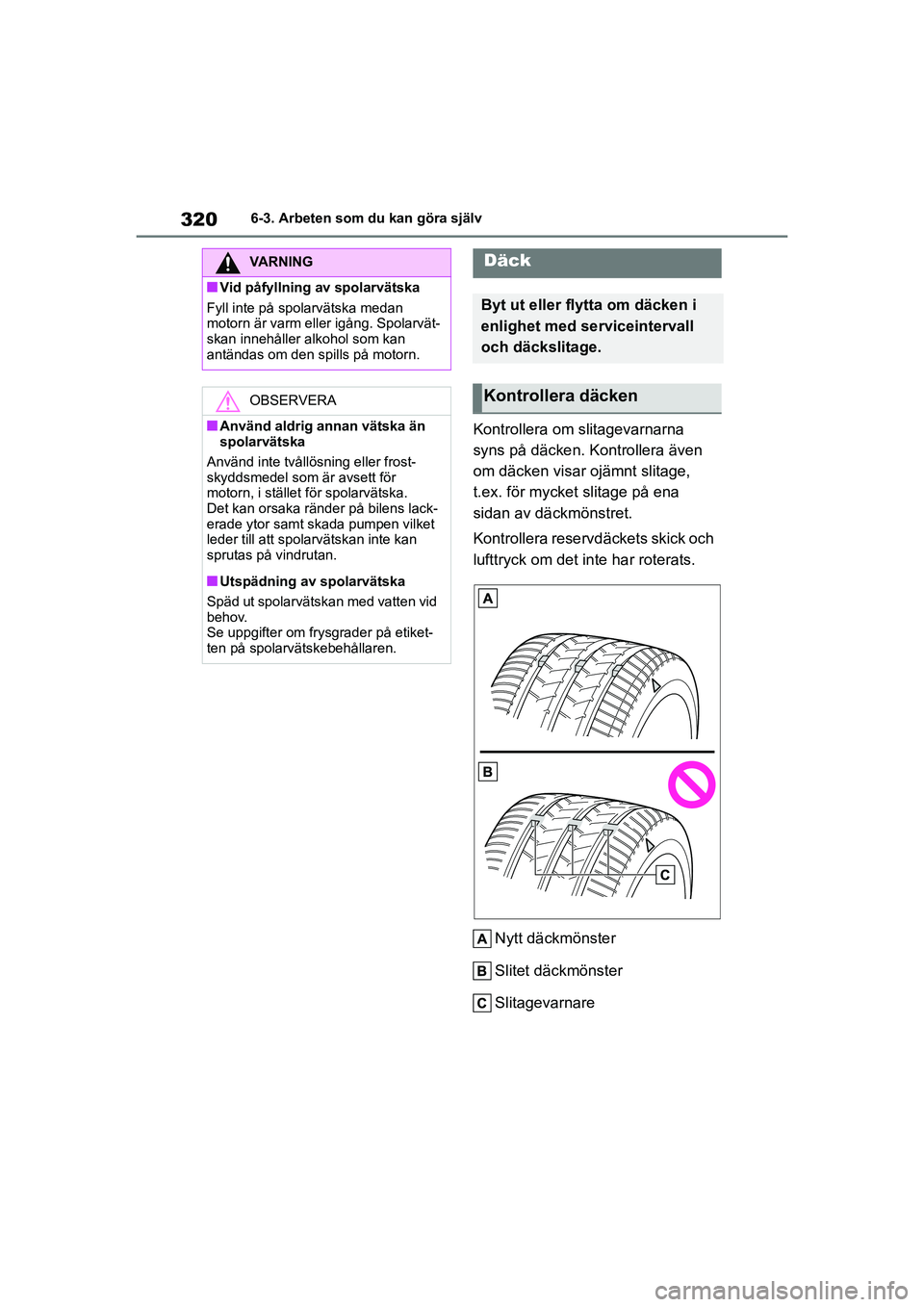

320
YARIS F OMK0001SE
6-3. Arbeten som du kan göra själv
Kontrollera om slitagevarnarna
syns på däcken. Kontrollera även
om däcken visar ojämnt slitage,
t.ex. för mycket slitage på ena
sidan av däckmönstret.
Kontrollera reservdäckets skick och
lufttryck om det inte har roterats.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
VARNING
nVid påfyllning av spolarvätska
Fyll inte på spolarvätska medan
motorn är varm eller igång. Spolarvät-
skan innehåller alkohol som kan
antändas om den spills på motorn.
OBSERVERA
nAnvänd aldrig annan vätska än
spolarvätska
Använd inte tvållösning eller frost-
skyddsmedel som är avsett för
motorn, i stället för spolarvätska.
Det kan orsaka ränder på bilens lack-
erade ytor samt skada pumpen vilket
leder till att spolarvätskan inte kan
sprutas på vindrutan.
nUtspädning av spolarvätska
Späd ut spolarvätskan med vatten vid
behov.
Se uppgifter om frysgrader på etiket-
ten på spolarvätskebehållaren.
Däck
Byt ut eller flyt ta om däcken i
enlighet med serviceintervall
och däckslitage.
Kontrollera däcken
OMK0001SE.book Page 320 Frida y, February 26, 2021 10:53 AM
