TOYOTA YARIS HYBRID 2014 Instructieboekje (in Dutch)

4018-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_WE_52E13E
Sluit de fles aan op de com-
pressor.
Draai het uiteinde van de slang zo
ver mogelijk rechtsom.
Controleer de voorgeschreven
bandenspanning.
De bandenspanning wordt weerge-
geven op het label in het dash-
boardkastje. (Blz. 435)
Schakel het hybridesysteem in.
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
10
11
12
13

4028-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_WE_52E13E
Vul de band tot de voorge-
schreven bandenspanning
bereikt is.
De bandenreparatievloeistof
wordt ingespoten, de druk
loopt op en daalt vervolgens
geleidelijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut (5
minuten bij lage temperatu-
ren) nadat de schakelaar aan
is gezet de werkelijke ban-
denspanning weer.
Vul de band tot de voorge-
schreven bandenspanning.
• Als de bandenspanning nog
steeds lager is dan voorge-
schreven nadat de schakelaar
35 minuten aan staat, is de band
te veel beschadigd om nog
gerepareerd te worden. Scha-
kel de compressor uit en neem
contact op met een erkende
Toyota-dealer of hersteller/repa-
rateur of een andere naar beho-
ren gekwalificeerde en
uitgeruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorge-
schreven waarde overschrijdt. Blz. 405, 435)
14
1
2
3

4038-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_WE_52E13E
Maak terwijl de compressor is uitgeschakeld de spuitmond los van
het ventiel en trek vervolgens de voedingsstekker uit de accessoi-
reaansluiting of de aanstekerfitting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenreparatie-
vloeistof.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
Neem de slang los van de fles
en plaats de dop op de fles.
Plaats de fles in de originele zak en
rits deze dicht.
Berg de fles en de compressor op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band te
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Breng de auto na ongeveer
5 km tot stilstand op een veilige
plaats met een stevige, vlakke
ondergrond en sluit de com-
pressor weer aan.
15
16
17

4048-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_WE_52E13E
Zet de compressor aan, wacht
ongeveer 5 seconden en zet de
compressor weer uit. Contro-
leer de bandenspanning.
Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm
2 of
bar, 19 psi): Het gat kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere
naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar, 19 psi) of
hoger is, maar lager dan de voorgeschreven spanning: Ga door
naar .
Als de bandenspanning juist is: (Blz. 435): Ga verder met .
Zet de compressor aan om de band op de voorgeschreven span-
ning te brengen. Rijd ongeveer 5 km en ga dan door naar .
Berg de compressor op in de bagageruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe
bochten, rijd voorzichtig met een snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige voor het repareren of vervangen van de band.
1
2
3

4058-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_WE_52E13E
■Als de band te hard wordt opgepompt
Controleer of de bandenspanningsmeter de voorgeschreven spanning aan-
geeft.
Zet de compressor weer aan als de spanning onder de voorgeschreven
waarde ligt en vul de band tot de juiste spanning is bereikt.
■Het ventiel van een gerepareerde band
Nadat de band met de bandenreparatieset is gerepareerd, moet het ventiel
bij een definitieve reparatie worden vervangen.
■Aanwijzing voor het controleren van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de bandenrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles. Gebruik de ban-
denreparatievloeistof niet wanneer de uiterste houdbaarheidsdatum is ver-
streken. Anders worden reparaties met de bandenreparatieset mogelijk niet
goed uitgevoerd.
■Bandenreparatieset
●De vloeistof in de bandenreparatieset kan slechts eenmalig worden gebruikt
om een enkele band tijdelijk te repareren. Als de bandenreparatievloeistof is
gebruikt en moet worden vervangen, koop dan een nieuwe fles bij een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. De compressor kan opnieuw
worden gebruikt.
●De reparatievloeistof kan worden gebruikt bij een buitentemperatuur van
-30°C tot 60°C.
●De reparatieset is speciaal ontworpen voor de standaard op uw auto
gemonteerde banden. Gebruik de set niet voor banden met een afwijkende
maat of voor andere doeleinden. Druk op de knop om wat lucht te laten
ontsnappen.
1
2

4068-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_WE_52E13E●De bandenreparatievloeistof is beperkt houdbaar. De uiterste houdbaar-
heidsdatum staat vermeld op de fles. Vervang de fles bandenreparatievloei-
stof vóór de uiterste houdbaarheidsdatum door een nieuwe fles. Neem voor
vervanging contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
●Als de bandenreparatievloeistof op uw kleren komt, kan deze vlekken ver-
oorzaken.
●Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de
carrosserie worden verwijderd. Veeg het oppervlak onmiddellijk af met een
vochtige doek.
●Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit
is normaal en duidt niet op een storing.
●Niet gebruiken om de bandenspanning te controleren of op de voorgeschre-
ven waarde te brengen.
WAARSCHUWING
■Rijd niet door als de auto een lekke band heeft
Rijd nooit door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie niet meer
mogelijk is.
Door het rijden met een lekke band kan er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij het gebruik van een reparatieset
exploderen.
■Wees voorzichtig tijdens het rijden
●Berg de reparatieset op in de bagageruimte.
Anders kunt u in geval van een aanrijding of plotseling sterk afremmen let-
sel oplopen.
●De reparatieset is speciaal ontworpen voor uw auto.
Gebruik de set niet voor andere auto's. Als u dat wel doet, kan dat leiden
tot een ongeval met ernstig letsel tot gevolg.
●Gebruik de set niet voor banden met een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig zijn gerepareerd, kan dit leiden tot
een ongeval met ernstig letsel tot gevolg.
■Voorzorgsmaatregelen bij het gebruik van de bandenreparatievloeistof
●Het inslikken van bandenreparatievloeistof is schadelijk voor uw gezond-
heid. Drink zo veel mogelijk water en raadpleeg direct een huisarts wan-
neer u bandenreparatievloeistof hebt ingeslikt.
●Spoel direct met water wanneer bandenreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg een huisarts als u zich niet lekker
blijft voelen.

4078-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_WE_52E13E
WAARSCHUWING
■Bij het repareren van een lekke band
●Parkeer de auto op een veilige plaats en een vlakke ondergrond.
●Raak de wielen of het gedeelte rond de remmen direct nadat met de auto
is gereden niet aan.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen met uw handen, voeten of
andere lichaamsdelen aanraakt, kan dit leiden tot brandwonden.
●Laat ter voorkoming van beschadiging of ernstige lekkage de fles niet val-
len. Voer vóór gebruik een visuele controle van de fles uit. Gebruik uitslui-
tend onbeschadigde en niet-lekkende flessen. In dergelijke gevallen direct
vervangen.
●Sluit de slang stevig aan op het ventiel terwijl het wiel aan de auto beves-
tigd is. Als de slang niet goed op het ventiel is aangesloten, kan er lekkage
van lucht optreden waarbij bandenreparatievloeistof naar buiten spuit.
●Als de slang tijdens het vullen loskomt van het ventiel, is het mogelijk dat
de slang abrupte bewegingen maakt vanwege de luchtdruk.
●Nadat de band gevuld is, kunnen er spetters bandenreparatievloeistof
naar buiten komen als de slang wordt losgemaakt of wanneer u lucht uit
de band laat ontsnappen.
●Volg voor het repareren van de band de volgende procedure. Als u de pro-
cedures niet volgt, kan de bandenreparatievloeistof naar buiten spuiten.
●Bewaar afstand tot de band wanneer deze gerepareerd wordt, omdat de
band kan klappen. Als u scheuren of beschadigingen waarneemt, zet dan
de compressor uit en stop onmiddellijk met de reparatie.
●De reparatieset kan oververhit raken als deze langere tijd achter elkaar
wordt gebruikt. Gebruik de reparatieset niet langer dan 40 minuten achter
elkaar.
●Delen van de reparatieset worden tijdens het gebruik heet. Wees voor en
na gebruik voorzichtig met de reparatieset. Raak het metalen deel rond de
verbinding tussen de fles en de compressor niet aan. Dit is namelijk zeer
heet.
●Plak de waarschuwingssticker voor de rijsnelheid alleen op de aange-
geven plaats. Als de sticker wordt aangebracht op een plaats waar zich
een airbag bevindt, zoals op het stuurwielkussen, werkt de airbag mogelijk
niet goed meer.

4088-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_WE_52E13E
WAARSCHUWING
■Rijden om de bandenreparatievloeistof gelijkmatig te verdelen
Neem om de kans op ongevallen te beperken de volgende voorzorgsmaat-
regelen in acht.
Als u dat niet doet kunt u de macht over het stuur verliezen, waardoor ern-
stig letsel kan ontstaan.
●Rijd langzaam en voorzichtig. Wees extra voorzichtig bij het maken van
bochten.
●Breng de auto tot stilstand wanneer de auto niet rechtuit wil rijden of als u
voelt dat er aan het stuurwiel wordt getrokken en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar,
19 psi) of lager is, is de band mogelijk ernstig beschadigd.
OPMERKING
■Een noodreparatie uitvoeren
●Een band mag alleen met de bandenreparatieset worden gerepareerd
indien de beschadiging te wijten is aan perforatie door een spijker of
schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
●De reparatieset is niet waterbestendig. Zorg dat de reparatieset niet nat
wordt, wanneer de set bijvoorbeeld in de regen wordt gebruikt.
●Zet de reparatieset niet op een stoffige ondergrond zoals bijvoorbeeld
zand. Als de reparatieset stof e.d. opzuigt, kunnen er storingen optreden.

4098-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_WE_52E13E
OPMERKING
■Voorzorgsmaatregelen voor de bandenreparatieset
●De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbronnen.
●Als er benzinedruppels op de reparatieset terechtkomen, kan de set defect
raken. Zorg dat de set niet met benzine in aanraking kan komen.
●Berg de reparatieset op, zodat de set beschermd is tegen vuil en vocht.
●Berg de reparatieset op in de bagageruimte, buiten bereik van kinderen.
●Demonteer de reparatieset niet en breng geen wijzigingen aan. Stel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
■Om schade aan de bandenspanningssensoren en -zenders te voorko-
men (auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werken de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Vervang bij het vervangen van
de band ook de bandenspanningssensor en -zender. (Blz. 316)

4108-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_WE_52E13E

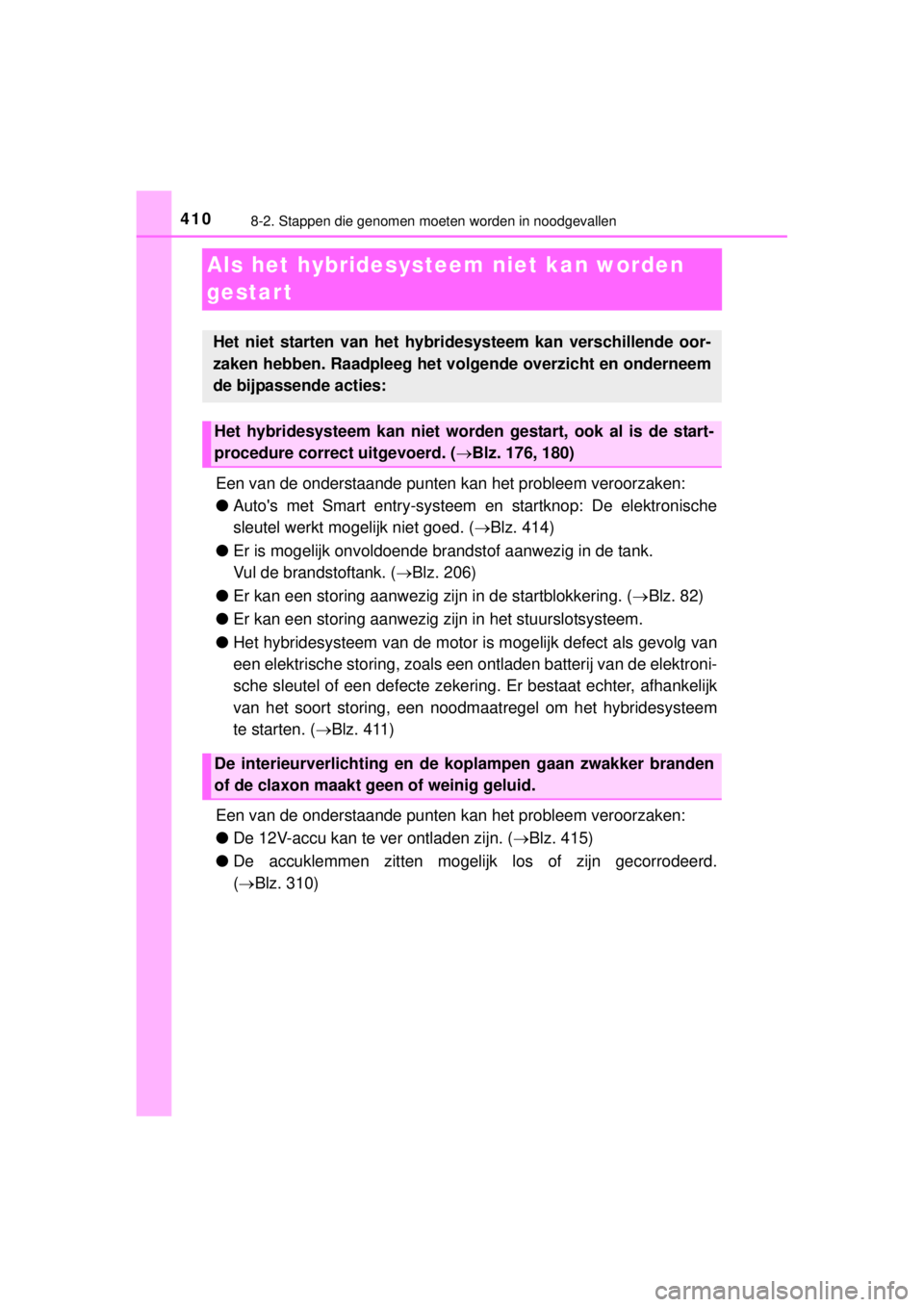

Als het hybridesysteem niet kan worden
gestar t
Een van de onderstaande punten kan het probleem veroorzaken:
●Auto's met Smart entry-systeem en startknop: De elektronische
sleutel werkt mogelijk niet goed. (Blz. 414)
●Er is mogelijk onvoldoende brandstof aanwezig in de tank.
Vul de brandstoftank. (Blz. 206)
●Er kan een storing aanwezig zijn in de startblokkering. (Blz. 82)
●Er kan een storing aanwezig zijn in het stuurslotsysteem.
●Het hybridesysteem van de motor is mogelijk defect als gevolg van
een elektrische storing, zoals een ontladen batterij van de elektroni-
sche sleutel of een defecte zekering. Er bestaat echter, afhankelijk
van het soort storing, een noodmaatregel om het hybridesysteem
te starten. (Blz. 411)
Een van de onderstaande punten kan het probleem veroorzaken:
●De 12V-accu kan te ver ontladen zijn. (Blz. 415)
●De accuklemmen zitten mogelijk los of zijn gecorrodeerd.
(Blz. 310)
Het niet starten van het hybridesysteem kan verschillende oor-
zaken hebben. Raadpleeg het volgende overzicht en onderneem
de bijpassende acties:
Het hybridesysteem kan niet worden gestart, ook al is de start-
procedure correct uitgevoerd. (Blz. 176, 180)
De interieurverlichting en de koplampen gaan zwakker branden
of de claxon maakt geen of weinig geluid.
