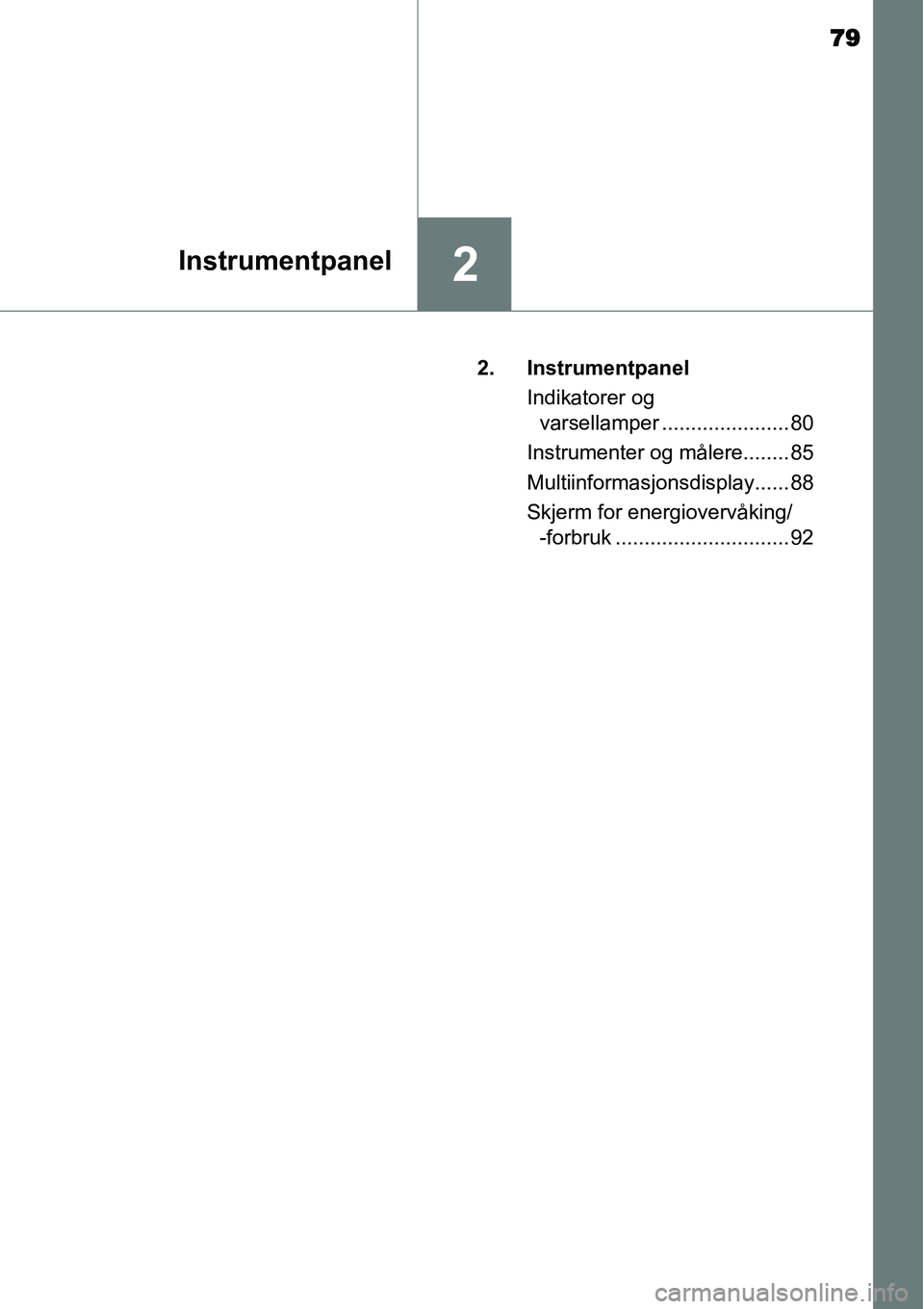

TOYOTA YARIS HYBRID 2014 Instruksjoner for bruk (in Norwegian)

79
2Instrumentpanel
2. Instrumentpanel
Indikatorer og
varsellamper ...................... 80
Instrumenter og målere........ 85
Multiinformasjonsdisplay...... 88
Skjerm for energiovervåking/
-forbruk .............................. 92

802. Instrumentpanel

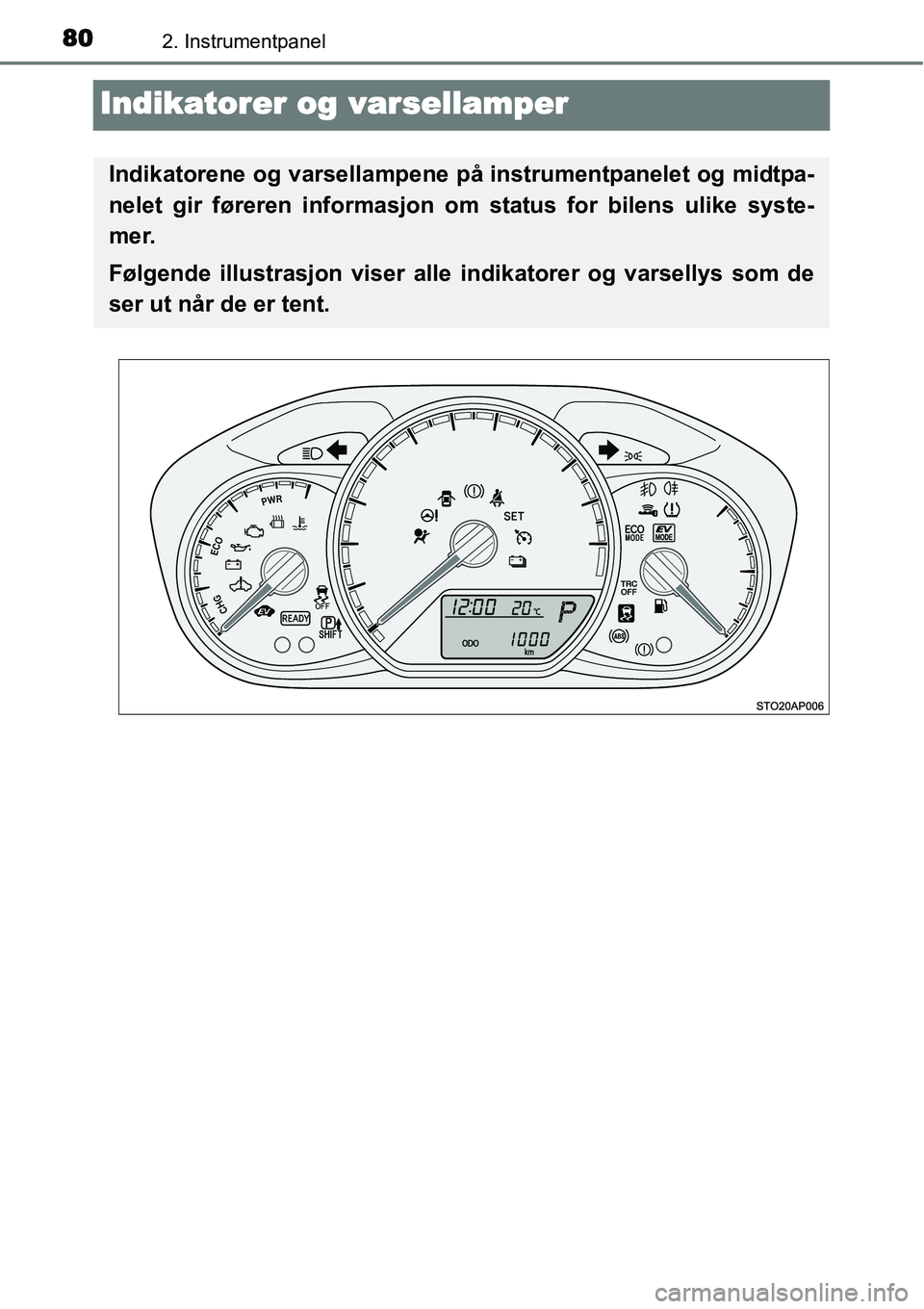

Indikatorer og varsellamper
Indikatorene og varsellampene på instrumentpanelet og midtpa-
nelet gir føreren informasjon om status for bilens ulike syste-
mer.
Følgende illustrasjon viser alle indikatorer og varsellys som de
ser ut når de er tent.

812. Instrumentpanel
2
Instrumentpanel

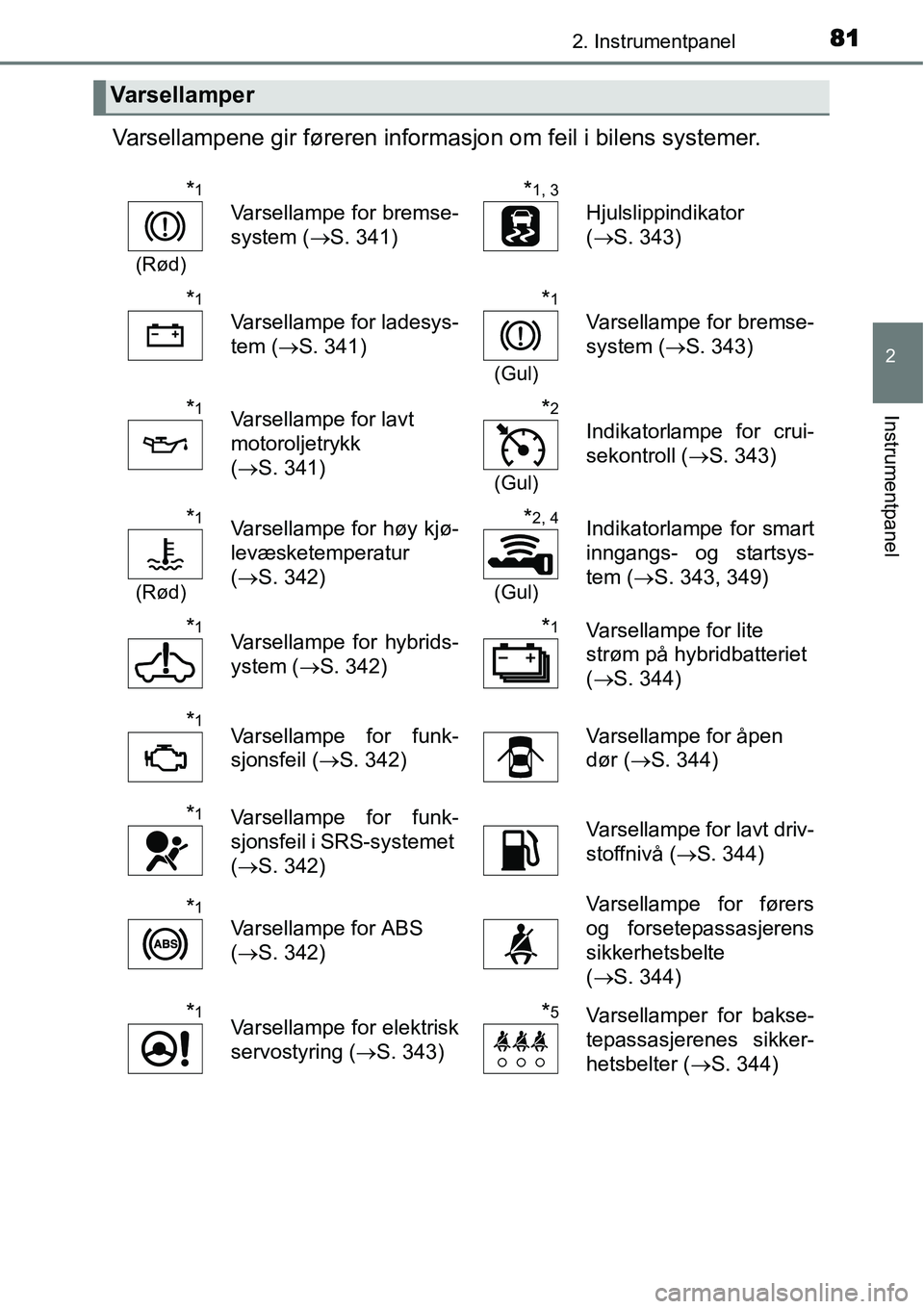

Varsellampene gir føreren informasjon om feil i bilens systemer.
Varsellamper
*1
(Rød)
Varsellampe for bremse-
system (→S. 341)
*1, 3
Hjulslippindikator
(→S. 343)
*1
Varsellampe for ladesys-
tem (→S. 341)
*1
(Gul)
Varsellampe for bremse-
system (→S. 343)
*1Varsellampe for lavt
motoroljetrykk
(→S. 341)*2
(Gul)
Indikatorlampe for crui-
sekontroll (→S. 343)
*1
(Rød)
Varsellampe for høy kjø-
levæsketemperatur
(→S. 342)*2, 4
(Gul)
Indikatorlampe for smart
inngangs- og startsys-
tem (→S. 343, 349)
*1Varsellampe for hybrids-
ystem (→S. 342)*1Varsellampe for lite
strøm på hybridbatteriet
(→S. 344)
*1Varsellampe for funk-
sjonsfeil (→S. 342)Varsellampe for åpen
dør (→S. 344)
*1Varsellampe for funk-
sjonsfeil i SRS-systemet
(→S. 342)Varsellampe for lavt driv-
stoffnivå (→S. 344)
*1
Varsellampe for ABS
(→S. 342)
Varsellampe for førers
og forsetepassasjerens
sikkerhetsbelte
(→S. 344)
*1Varsellampe for elektrisk
servostyring (→S. 343)*5Varsellamper for bakse-
tepassasjerenes sikker-
hetsbelter (→S. 344)

822. Instrumentpanel
*1: Disse lampene tennes når tenningsbryteren settes i ”ON” (biler uten smart
inngangs- og startsystem) eller i ON-modus (biler med smart inngangs- og
startsystem) for å vise at det utføres en systemkontroll. De slukkes når
hybridsystemet startes, eller etter noen få sekunder. Hvis en lampe ikke
tennes eller ikke slukkes, kan det være en funksjonsfeil i et system. Få
bilen kontrollert hos en autorisert Toyota-forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans.
*2: Utstyrsavhengig
*3: Lampen tennes for å indikere en feil.
*4: Indikatorlampen blinker gult for å varsle om en funksjonsfeil. Lampen blin-
ker raskt grønt for å varsle om at rattlåsen ikke er frigjort.
*5: Lampen lyser på midtpanelet.

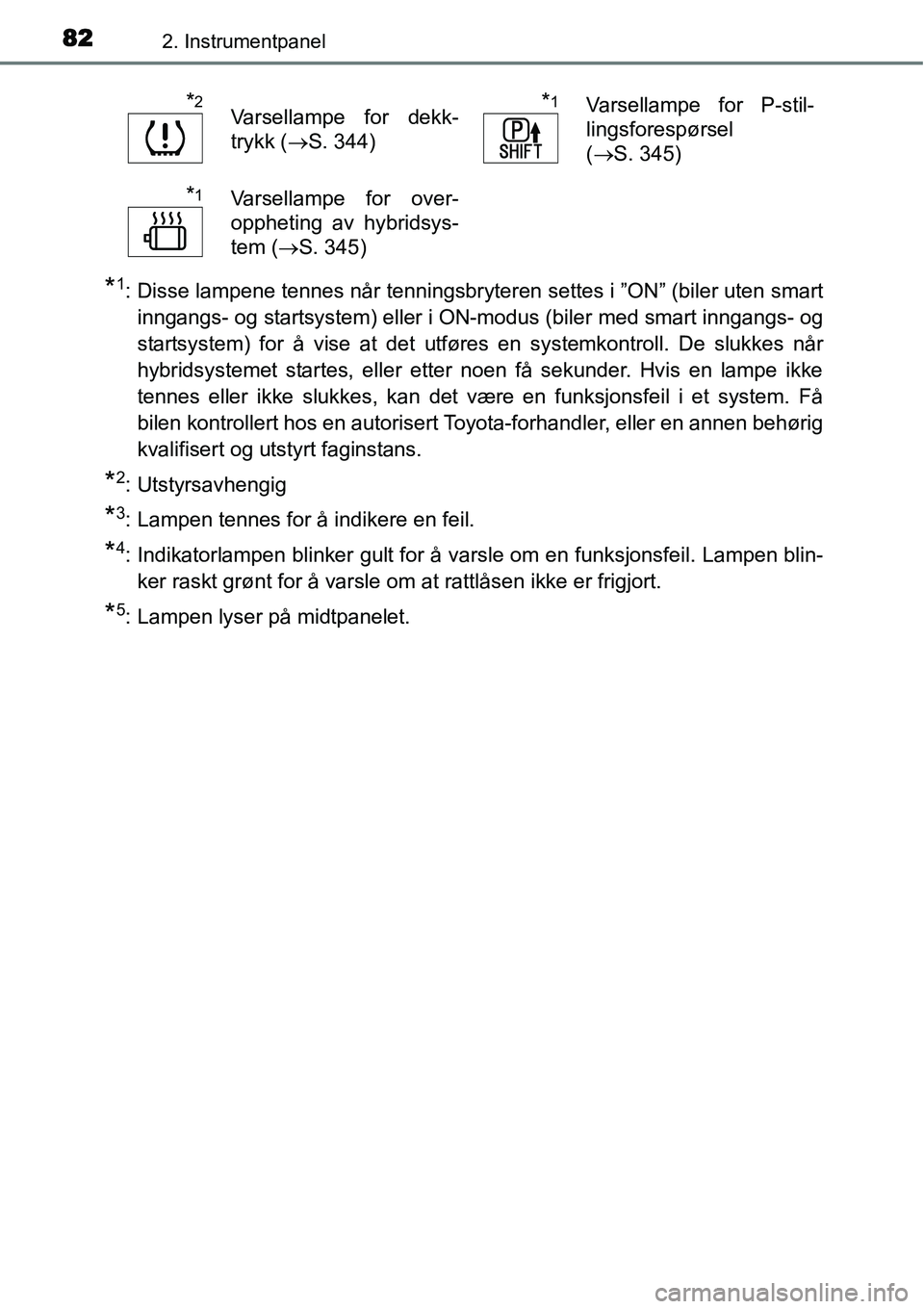

*2Varsellampe for dekk-
trykk (→S. 344)*1Varsellampe for P-stil-
lingsforespørsel
(→S. 345)
*1Varsellampe for over-
oppheting av hybridsys-
tem (→S. 345)

832. Instrumentpanel
2
Instrumentpanel

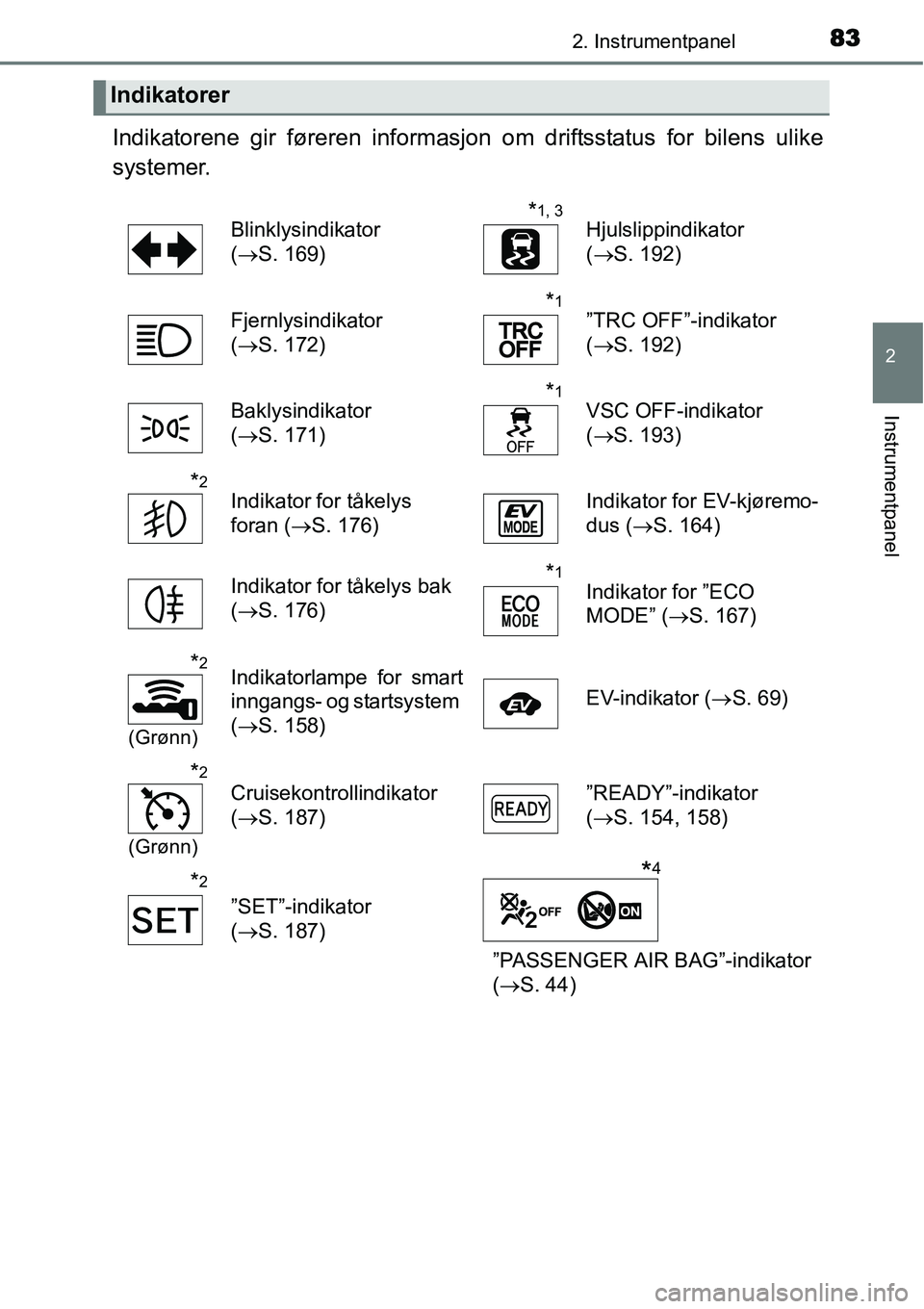

Indikatorene gir føreren informasjon om driftsstatus for bilens ulike
systemer.
Indikatorer
Blinklysindikator
(→S. 169)*1, 3Hjulslippindikator
(→S. 192)
Fjernlysindikator
(→S. 172)
*1”TRC OFF”-indikator
(→S. 192)
Baklysindikator
(→S. 171)
*1VSC OFF-indikator
(→S. 193)
*2Indikator for tåkelys
foran (→S. 176)Indikator for EV-kjøremo-
dus (→S. 164)
Indikator for tåkelys bak
(→S. 176)
*1Indikator for ”ECO
MODE” (→S. 167)
*2
(Grønn)
Indikatorlampe for smart
inngangs- og startsystem
(→S. 158)EV-indikator (→S. 69)
*2
(Grønn)
Cruisekontrollindikator
(→S. 187)”READY”-indikator
(→S. 154, 158)
*2
”SET”-indikator
(→S. 187)
”PASSENGER AIR BAG”-indikator
(→S. 44)
*4

842. Instrumentpanel

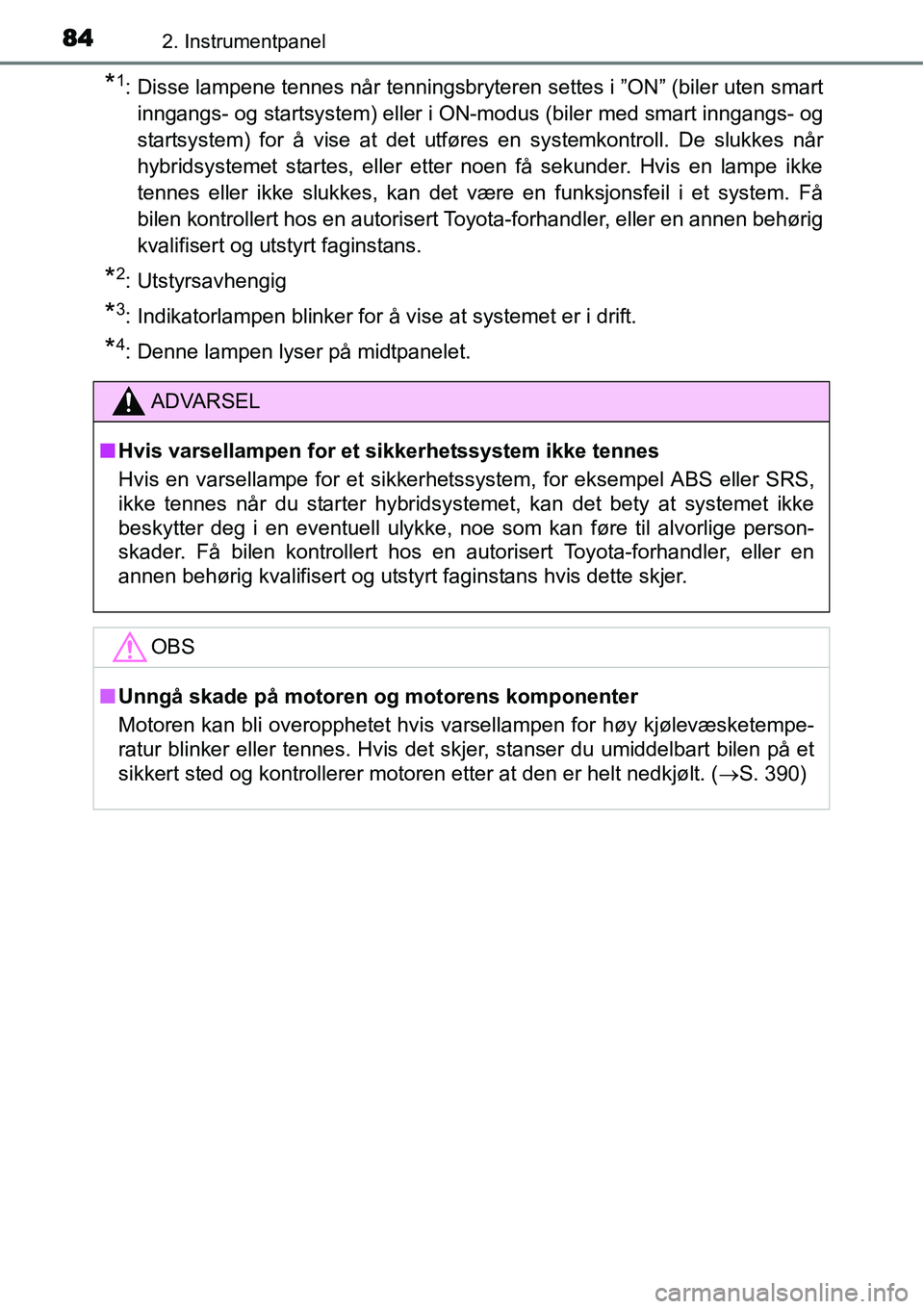

*1: Disse lampene tennes når tenningsbryteren settes i ”ON” (biler uten smart
inngangs- og startsystem) eller i ON-modus (biler med smart inngangs- og
startsystem) for å vise at det utføres en systemkontroll. De slukkes når
hybridsystemet startes, eller etter noen få sekunder. Hvis en lampe ikke
tennes eller ikke slukkes, kan det være en funksjonsfeil i et system. Få
bilen kontrollert hos en autorisert Toyota-forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans.
*2: Utstyrsavhengig
*3: Indikatorlampen blinker for å vise at systemet er i drift.
*4: Denne lampen lyser på midtpanelet.
ADVARSEL
■Hvis varsellampen for et sikkerhetssystem ikke tennes
Hvis en varsellampe for et sikkerhetssystem, for eksempel ABS eller SRS,
ikke tennes når du starter hybridsystemet, kan det bety at systemet ikke
beskytter deg i en eventuell ulykke, noe som kan føre til alvorlige person-
skader. Få bilen kontrollert hos en autorisert Toyota-forhandler, eller en
annen behørig kvalifisert og utstyrt faginstans hvis dette skjer.
OBS
■Unngå skade på motoren og motorens komponenter
Motoren kan bli overopphetet hvis varsellampen for høy kjølevæsketempe-
ratur blinker eller tennes. Hvis det skjer, stanser du umiddelbart bilen på et
sikkert sted og kontrollerer motoren etter at den er helt nedkjølt. (→S. 390)

85
2
2. Instrumentpanel
Instrumentpanel

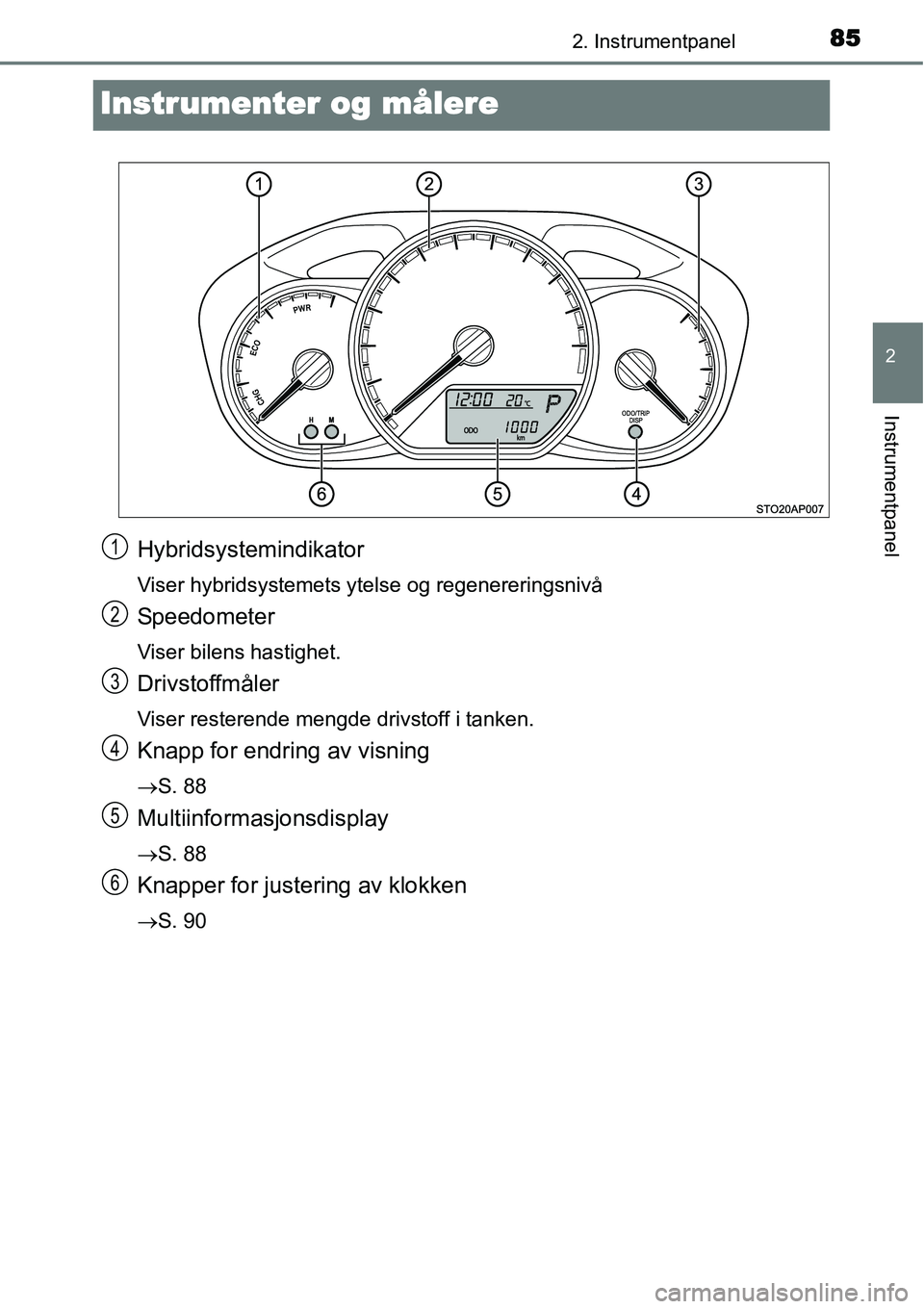

Instrumenter og målere
Hybridsystemindikator
Viser hybridsystemets ytelse og regenereringsnivå
Speedometer
Viser bilens hastighet.
Drivstoffmåler
Viser resterende mengde drivstoff i tanken.
Knapp for endring av visning
→S. 88
Multiinformasjonsdisplay
→S. 88
Knapper for justering av klokken
→S. 90
1
2
3
4
5
6

862. Instrumentpanel

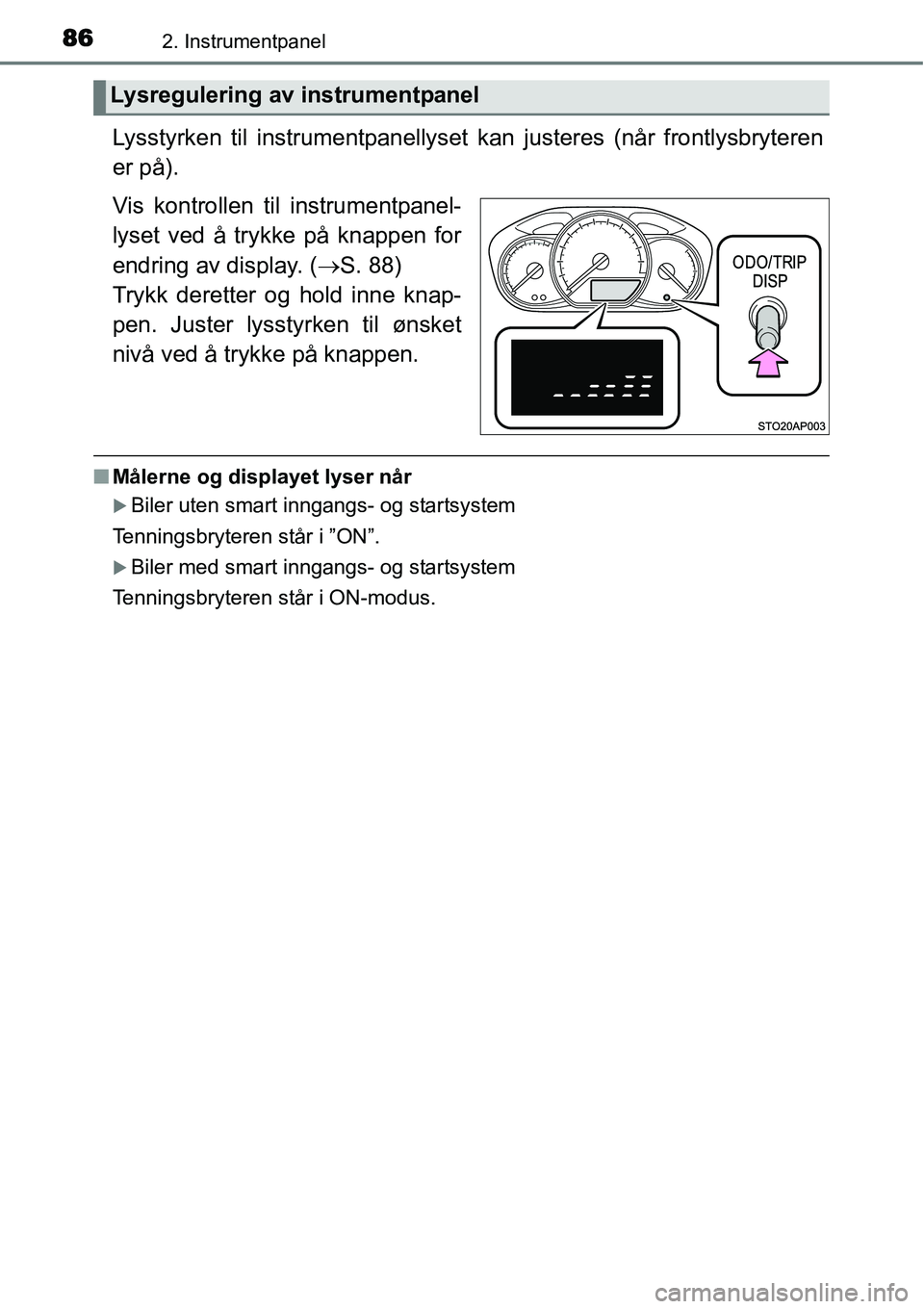

Lysstyrken til instrumentpanellyset kan justeres (når frontlysbryteren
er på).
Vis kontrollen til instrumentpanel-
lyset ved å trykke på knappen for
endring av display. (→S. 88)
Trykk deretter og hold inne knap-
pen. Juster lysstyrken til ønsket
nivå ved å trykke på knappen.
■Målerne og displayet lyser når
XBiler uten smart inngangs- og startsystem
Tenningsbryteren står i ”ON”.
XBiler med smart inngangs- og startsystem
Tenningsbryteren står i ON-modus.
Lysregulering av instrumentpanel

872. Instrumentpanel
2
Instrumentpanel

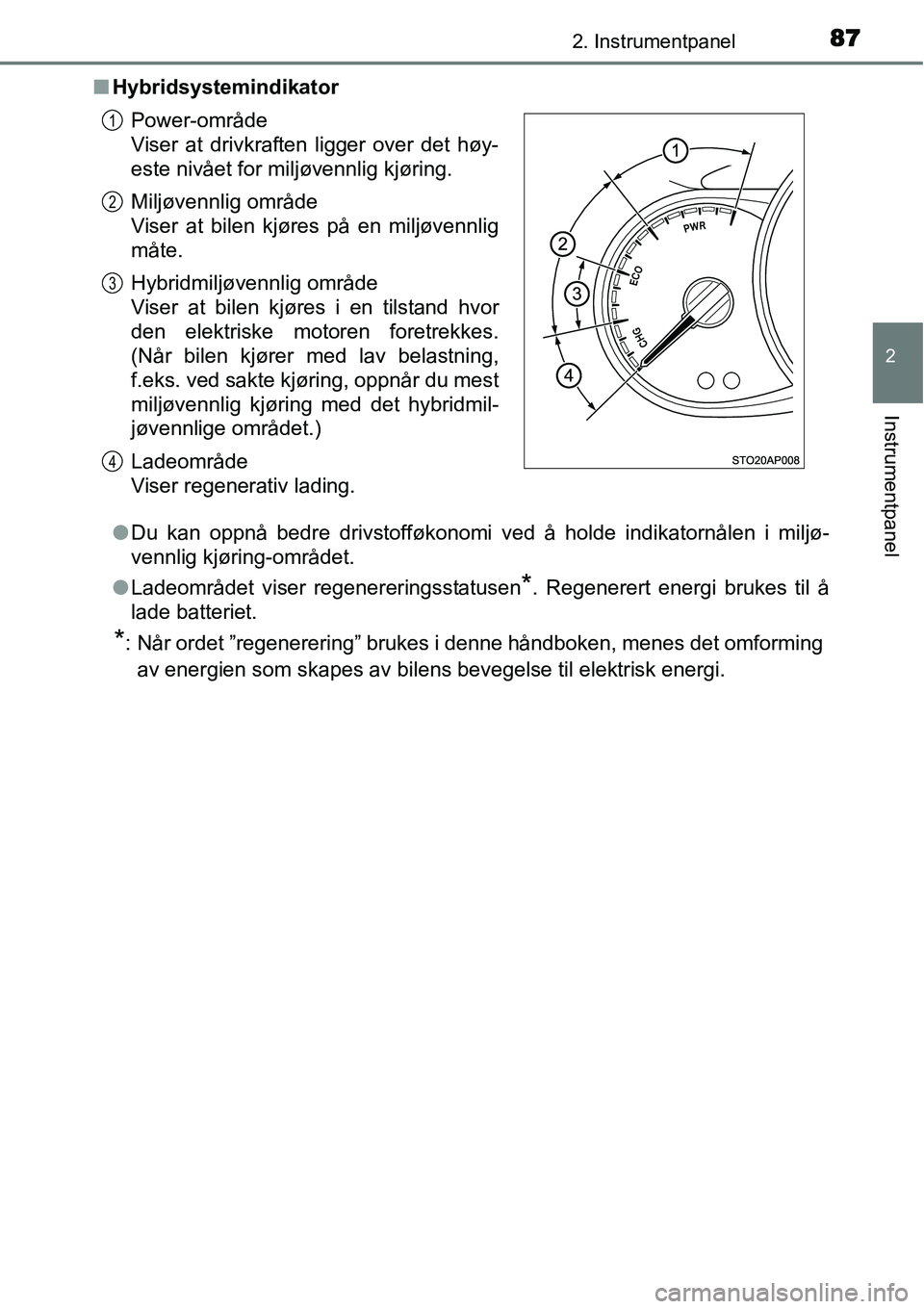

■Hybridsystemindikator
●Du kan oppnå bedre drivstofføkonomi ved å holde indikatornålen i miljø-
vennlig kjøring-området.
●Ladeområdet viser regenereringsstatusen
*. Regenerert energi brukes til å
lade batteriet.
*: Når ordet ”regenerering” brukes i denne håndboken, menes det omforming
av energien som skapes av bilens bevegelse til elektrisk energi. Power-område
Viser at drivkraften ligger over det høy-
este nivået for miljøvennlig kjøring.
Miljøvennlig område
Viser at bilen kjøres på en miljøvennlig
måte.
Hybridmiljøvennlig område
Viser at bilen kjøres i en tilstand hvor
den elektriske motoren foretrekkes.
(Når bilen kjører med lav belastning,
f.eks. ved sakte kjøring, oppnår du mest
miljøvennlig kjøring med det hybridmil-
jøvennlige området.)
Ladeområde
Viser regenerativ lading.
1
2
3
4

882. Instrumentpanel

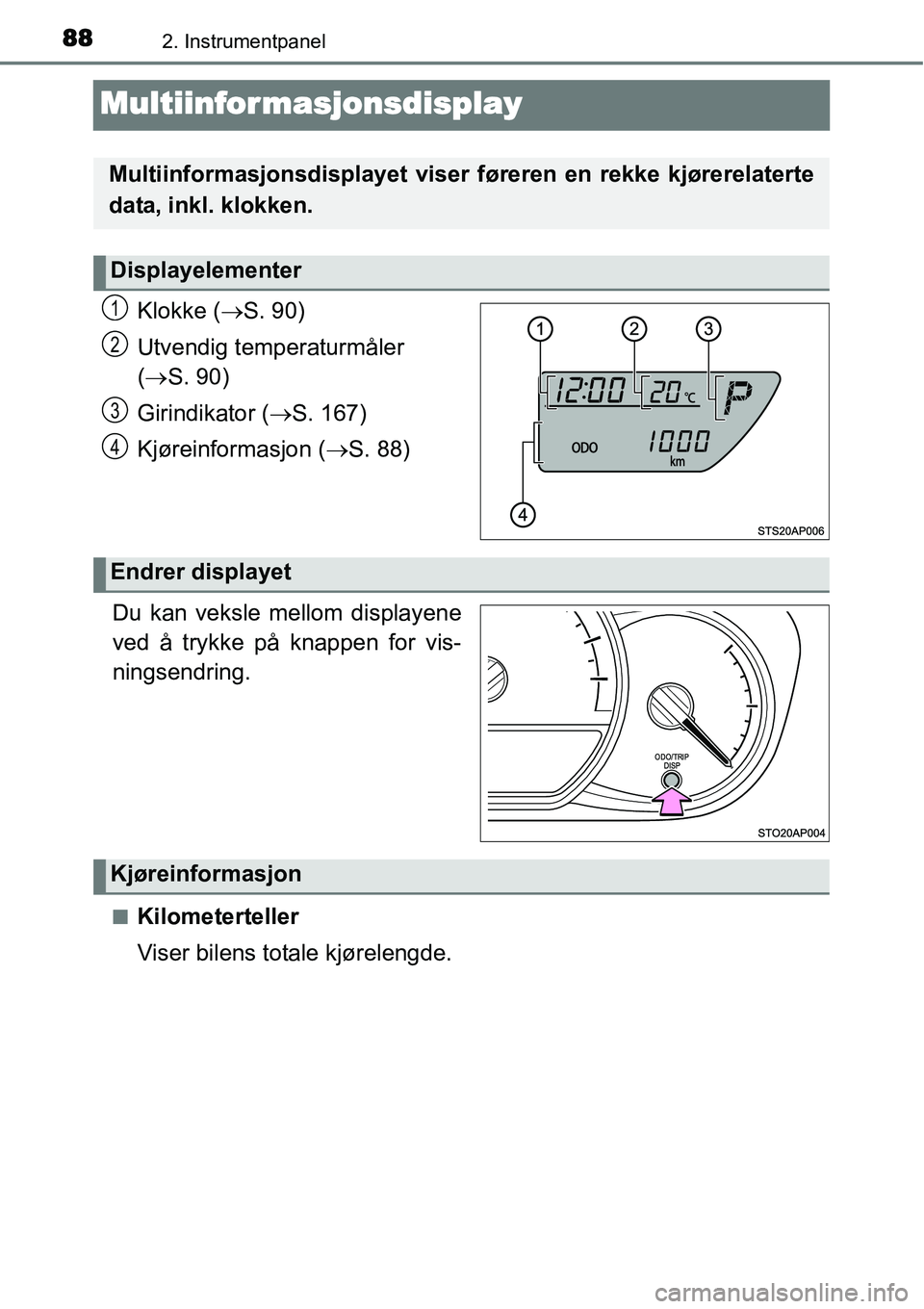

Multiinformasjonsdisplay
Klokke (→S. 90)
Utvendig temperaturmåler
(→S. 90)
Girindikator (→S. 167)
Kjøreinformasjon (→S. 88)
.
Du kan veksle mellom displayene
ved å trykke på knappen for vis-
ningsendring.
■Kilometerteller
Viser bilens totale kjørelengde.
Multiinformasjonsdisplayet viser føreren en rekke kjørerelaterte
data, inkl. klokken.
Displayelementer
1
2
3
4
Endrer displayet
Kjøreinformasjon
