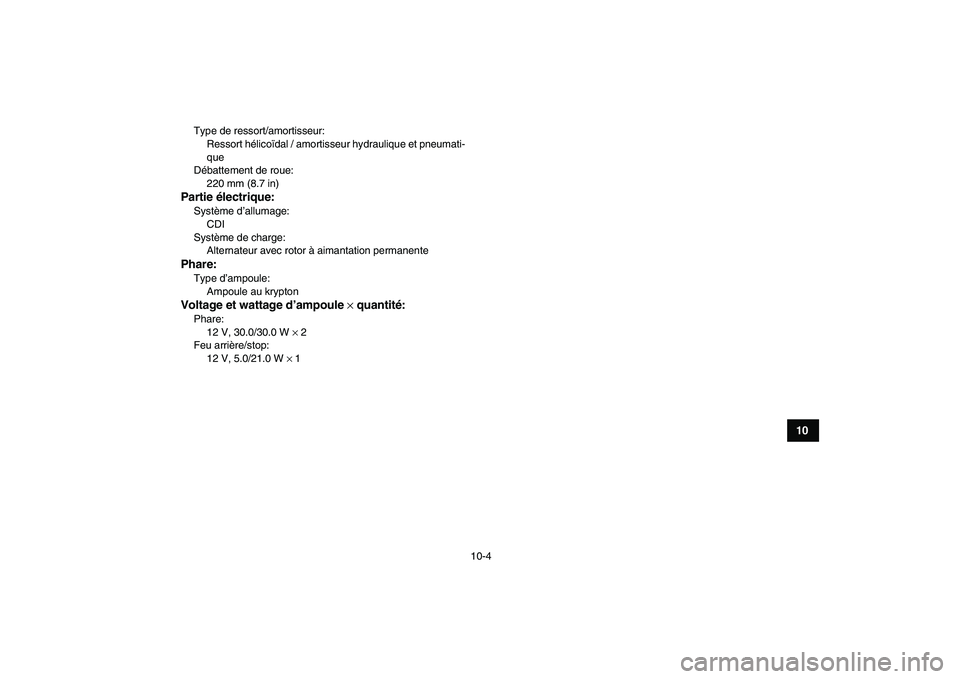

Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et pneumati-
que
Débattement de roue:
220 mm (8.7 in)
Partie électrique:
Système d’allumage:
CDI
Système de charge:
Alternateur avec rotor à aimantation permanente
Phare:
Type d’ampoule:
Ampoule au krypton
Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 30.0/30.0 W
×
2
Feu arrière/stop:
12 V, 5.0/21.0 W
×
1
Page 152 of 156
11-1
1
2
3
4
5
6
7
8
9
1011
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28200
Numéros d’identification
Inscrire le numéro d’identification du véhicule, ain-
si que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FBU26041
Numéro d’identification du véhicule

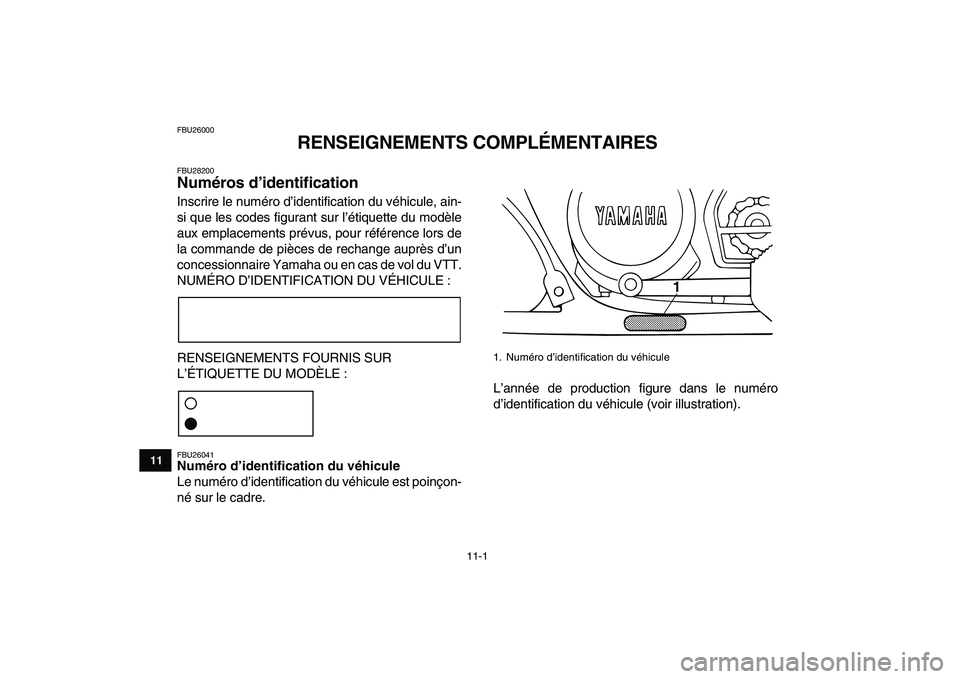

Le numéro d’identification du véhicule est poinçon-
né sur le cadre.L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
1. Numéro d’identification du véhicule
1
Page 153 of 156
11-2
1
2
3
4
5
6
7
8
9
1011
N.B.
Le numéro d’identification du véhicule permet
d’identifier le VTT.
FBU26050

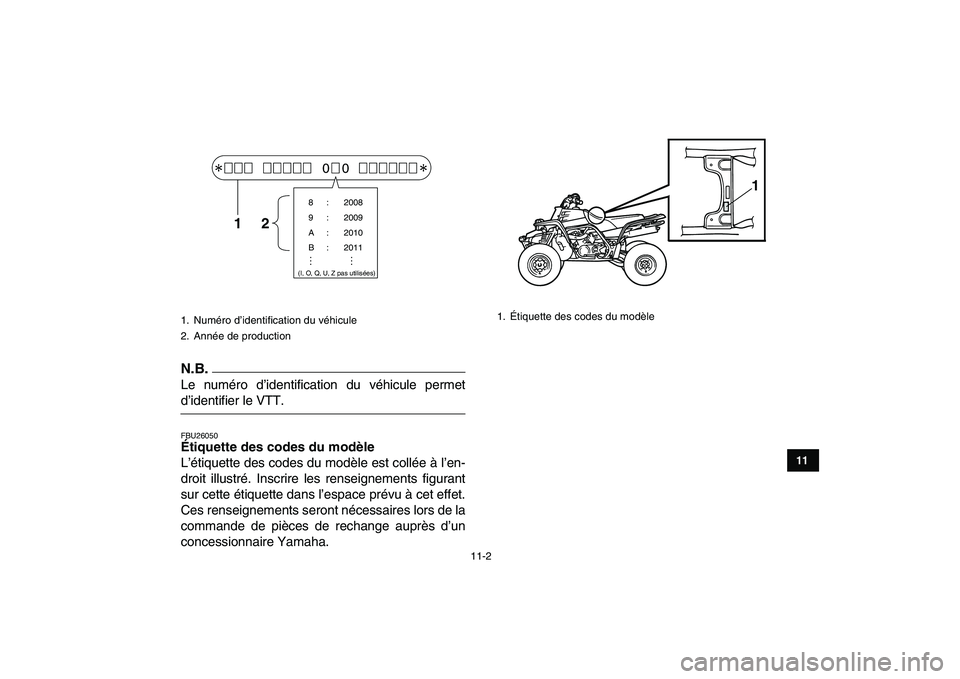

Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule
2. Année de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilisées)
12
1. Étiquette des codes du modèle
1
Page 154 of 156

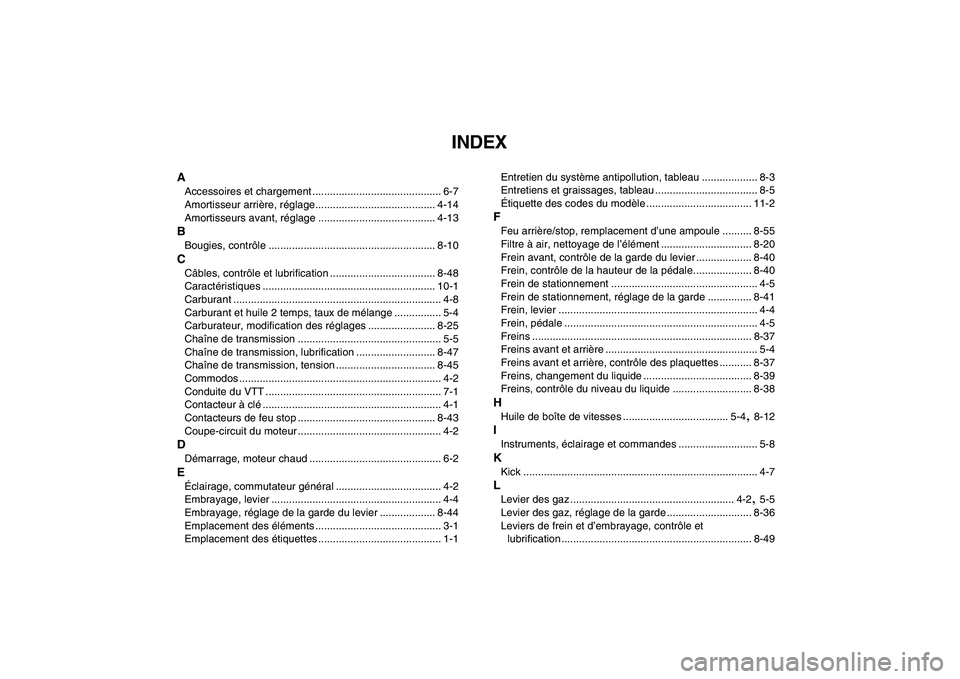

INDEX
A
Accessoires et chargement ............................................ 6-7
Amortisseur arrière, réglage......................................... 4-14
Amortisseurs avant, réglage ........................................ 4-13
B
Bougies, contrôle ......................................................... 8-10
C
Câbles, contrôle et lubrification .................................... 8-48
Caractéristiques ........................................................... 10-1
Carburant ....................................................................... 4-8
Carburant et huile 2 temps, taux de mélange ................ 5-4
Carburateur, modification des réglages ....................... 8-25
Chaîne de transmission ................................................. 5-5
Chaîne de transmission, lubrification ........................... 8-47
Chaîne de transmission, tension .................................. 8-45
Commodos ..................................................................... 4-2
Conduite du VTT ............................................................ 7-1
Contacteur à clé............................................................. 4-1
Contacteurs de feu stop ............................................... 8-43
Coupe-circuit du moteur ................................................. 4-2
D
Démarrage, moteur chaud ............................................. 6-2
E
Éclairage, commutateur général .................................... 4-2
Embrayage, levier .......................................................... 4-4
Embrayage, réglage de la garde du levier ................... 8-44
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2
F
Feu arrière/stop, remplacement d’une ampoule .......... 8-55
Filtre à air, nettoyage de l’élément ............................... 8-20
Frein avant, contrôle de la garde du levier ................... 8-40
Frein, contrôle de la hauteur de la pédale.................... 8-40
Frein de stationnement .................................................. 4-5
Frein de stationnement, réglage de la garde ............... 8-41
Frein, levier .................................................................... 4-4
Frein, pédale .................................................................. 4-5
Freins ........................................................................... 8-37
Freins avant et arrière .................................................... 5-4
Freins avant et arrière, contrôle des plaquettes ........... 8-37
Freins, changement du liquide ..................................... 8-39
Freins, contrôle du niveau du liquide ........................... 8-38
H
Huile de boîte de vitesses .................................... 5-4
,
8-12
I
Instruments, éclairage et commandes ........................... 5-8
K
Kick ................................................................................ 4-7
L
Levier des gaz ........................................................ 4-2
,
5-5
Levier des gaz, réglage de la garde ............................. 8-36
Leviers de frein et d’embrayage, contrôle et
lubrification ................................................................. 8-49
Page 155 of 156

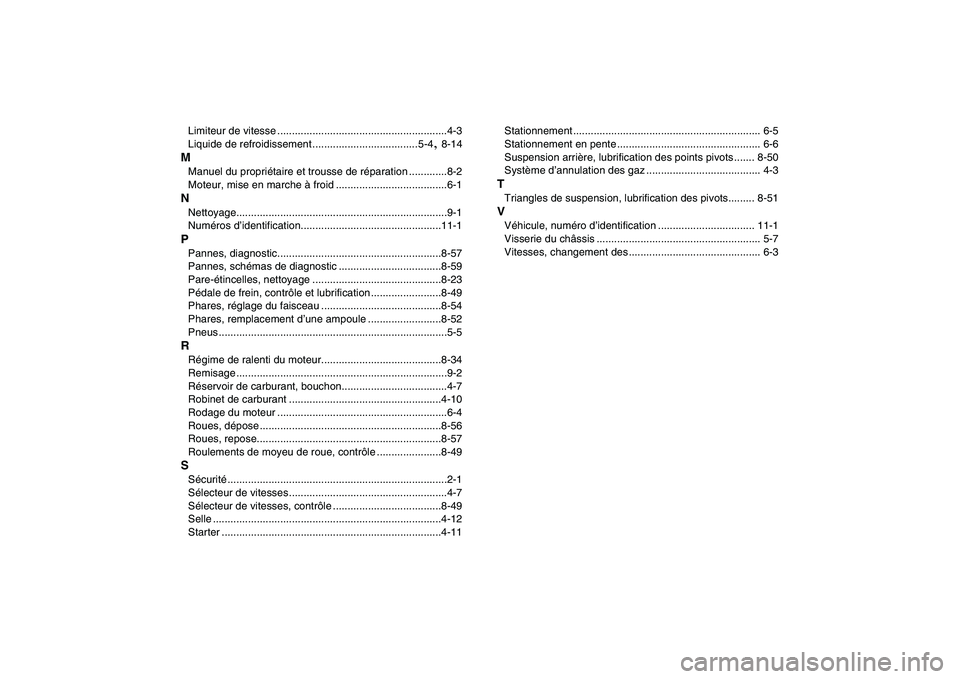

Limiteur de vitesse ..........................................................4-3
Liquide de refroidissement ....................................5-4
,
8-14
M
Manuel du propriétaire et trousse de réparation .............8-2
Moteur, mise en marche à froid ......................................6-1
N
Nettoyage........................................................................9-1
Numéros d’identification................................................11-1
P
Pannes, diagnostic........................................................8-57
Pannes, schémas de diagnostic ...................................8-59
Pare-étincelles, nettoyage ............................................8-23
Pédale de frein, contrôle et lubrification ........................8-49
Phares, réglage du faisceau .........................................8-54
Phares, remplacement d’une ampoule .........................8-52
Pneus ..............................................................................5-5
R
Régime de ralenti du moteur.........................................8-34
Remisage ........................................................................9-2
Réservoir de carburant, bouchon....................................4-7
Robinet de carburant ....................................................4-10
Rodage du moteur ..........................................................6-4
Roues, dépose ..............................................................8-56
Roues, repose...............................................................8-57
Roulements de moyeu de roue, contrôle ......................8-49
S
Sécurité...........................................................................2-1
Sélecteur de vitesses ......................................................4-7
Sélecteur de vitesses, contrôle .....................................8-49
Selle ..............................................................................4-12
Starter ...........................................................................4-11Stationnement ................................................................ 6-5
Stationnement en pente ................................................. 6-6
Suspension arrière, lubrification des points pivots ....... 8-50
Système d’annulation des gaz ....................................... 4-3
T
Triangles de suspension, lubrification des pivots......... 8-51
V
Véhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-7
Vitesses, changement des ............................................. 6-3
