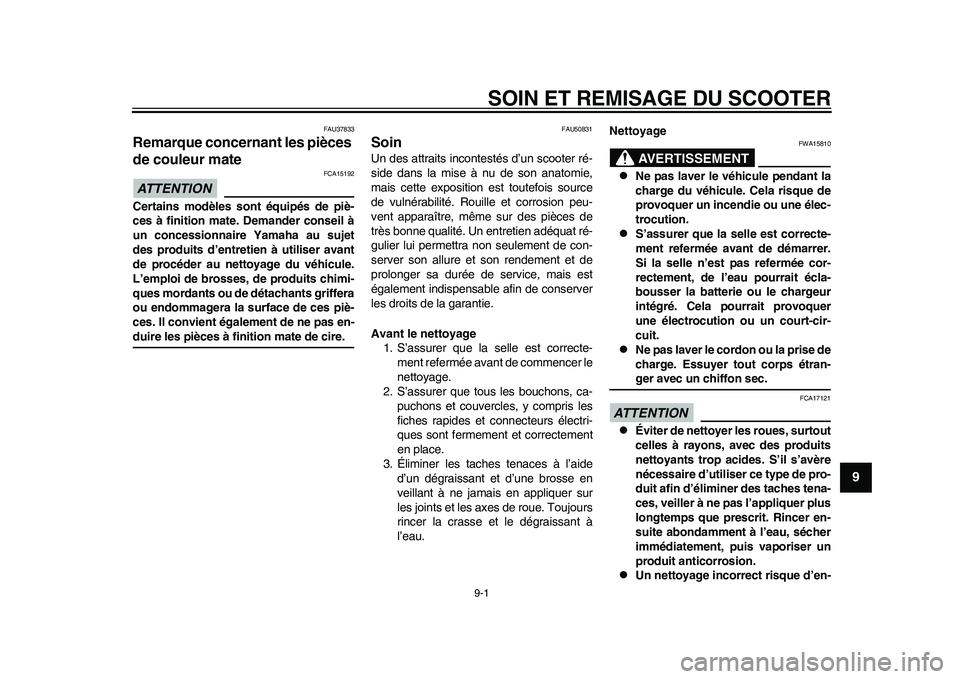

SOIN ET REMISAGE DU SCOOTER
FAU37833
Remarque concernant les pièces
de couleur mate ATTENTION
FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-duire les pièces à finition mate de cire.
FAU50831
Soin Un des attraits incontestés d’un scooter ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Un entretien adéquat ré-
gulier lui permettra non seulement de con-
server son allure et son rendement et de
prolonger sa durée de service, mais est
également indispensable afin de conserver
les droits de la garantie.
Avant le nettoyage
1. S’assurer que la selle est correcte-
ment refermée avant de commencer le
nettoyage.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris les
fiches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3. Éliminer les taches tenaces à l’aide
d’un dégraissant et d’une brosse en
veillant à ne jamais en appliquer sur
les joints et les axes de roue. Toujours
rincer la crasse et le dégraissant à
l’eau.Nettoyage
AVERTISSEMENT
FWA15810

Ne pas laver le véhicule pendant la
charge du véhicule. Cela risque de
provoquer un incendie ou une élec-
trocution.

S’assurer que la selle est correcte-
ment refermée avant de démarrer.
Si la selle n’est pas refermée cor-
rectement, de l’eau pourrait écla-
bousser la batterie ou le chargeur
intégré. Cela pourrait provoquer
une électrocution ou un court-cir-
cuit.

Ne pas laver le cordon ou la prise de
charge. Essuyer tout corps étran-ger avec un chiffon sec.
ATTENTION
FCA17121

Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.

Un nettoyage incorrect risque d’en-
1CB-9-F0.book 1 ページ ２０１０年１０月１５日　金曜日　午後２時１５分

SOIN ET REMISAGE DU SCOOTER

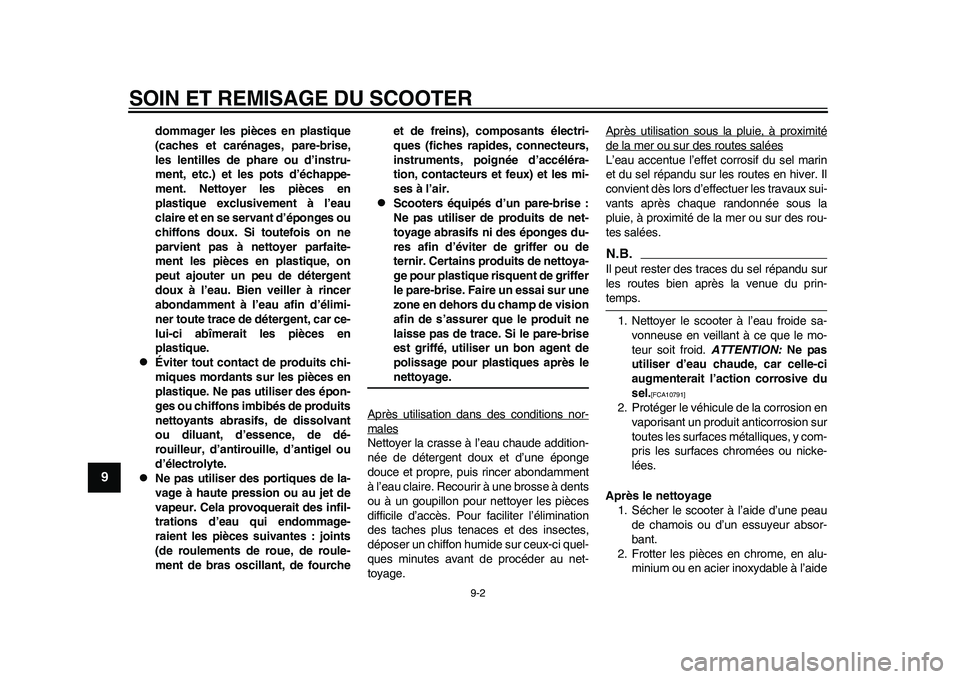

9-2
1
2
3
4
5
6
7
89
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en
plastique exclusivement à l’eau
claire et en se servant d’éponges ou
chiffons doux. Si toutefois on ne
parvient pas à nettoyer parfaite-
ment les pièces en plastique, on
peut ajouter un peu de détergent
doux à l’eau. Bien veiller à rincer
abondamment à l’eau afin d’élimi-
ner toute trace de détergent, car ce-
lui-ci abîmerait les pièces en
plastique.

Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.

Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourcheet de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, poignée d’accéléra-
tion, contacteurs et feux) et les mi-
ses à l’air.

Scooters équipés d’un pare-brise :
Ne pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de
ternir. Certains produits de nettoya-
ge pour plastique risquent de griffer
le pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après lenettoyage.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.Après utilisation sous la pluie, à proximité
de la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer le scooter à l’eau froide sa-
vonneuse en veillant à ce que le mo-
teur soit froid. ATTENTION: Ne pas
utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du
sel.
[FCA10791]

2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peau
de chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable à l’aide
1CB-9-F0.book 2 ページ ２０１０年１０月１５日　金曜日　午後２時１５分

SOIN ET REMISAGE DU SCOOTER

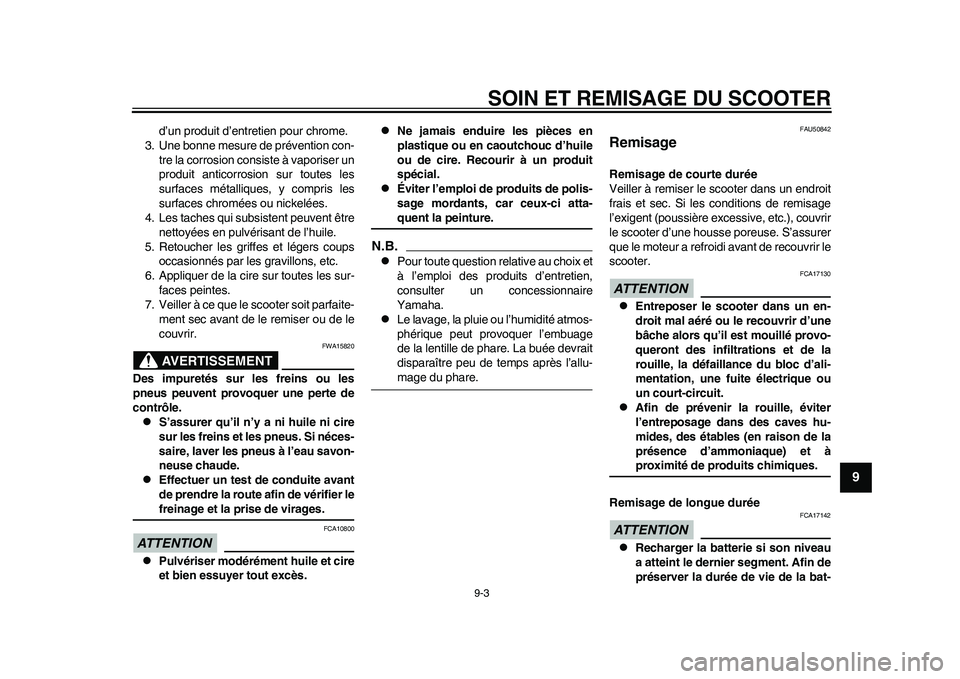

9-3
2
3
4
5
6
7
89
d’un produit d’entretien pour chrome.
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfaite-
ment sec avant de le remiser ou de le
couvrir.AVERTISSEMENT
FWA15820
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus. Si néces-
saire, laver les pneus à l’eau savon-
neuse chaude.

Effectuer un test de conduite avant
de prendre la route afin de vérifier lefreinage et la prise de virages.
ATTENTION
FCA10800

Pulvériser modérément huile et cire
et bien essuyer tout excès.

Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.

Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.
Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.

Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-mage du phare.
FAU50842
Remisage Remisage de courte durée
Veiller à remiser le scooter dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
le scooter d’une housse poreuse. S’assurer
que le moteur a refroidi avant de recouvrir le
scooter.ATTENTION
FCA17130

Entreposer le scooter dans un en-
droit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille, la défaillance du bloc d’ali-
mentation, une fuite électrique ou
un court-circuit.

Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
ATTENTION
FCA17142

Recharger la batterie si son niveau
a atteint le dernier segment. Afin de
préserver la durée de vie de la bat-
1CB-9-F0.book 3 ページ ２０１０年１０月１５日　金曜日　午後２時１５分

SOIN ET REMISAGE DU SCOOTER

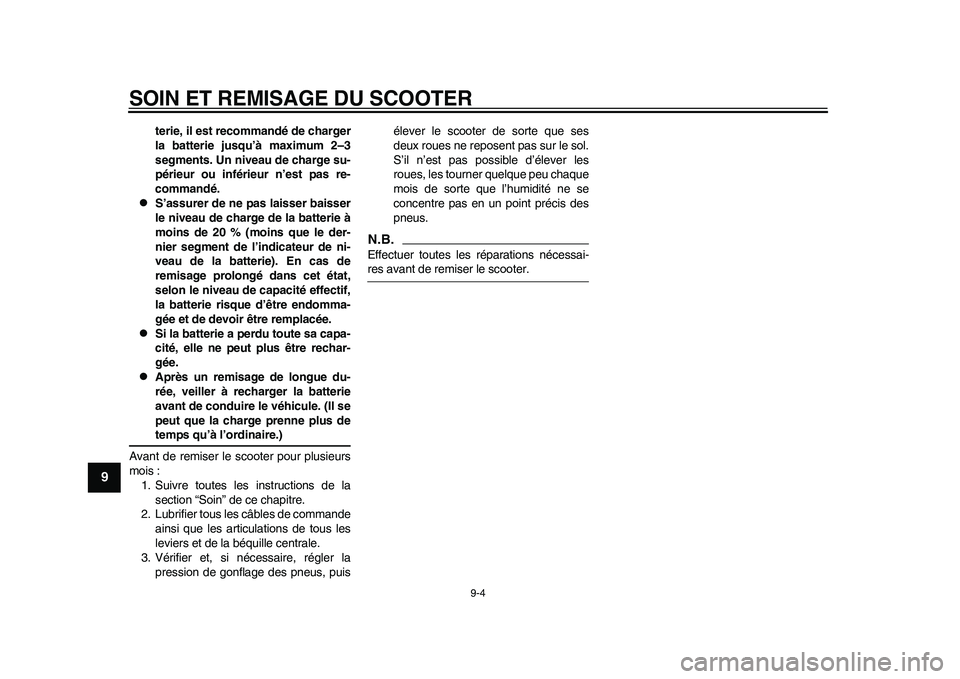

9-4
1
2
3
4
5
6
7
89
terie, il est recommandé de charger
la batterie jusqu’à maximum 2–3
segments. Un niveau de charge su-
périeur ou inférieur n’est pas re-
commandé.

S’assurer de ne pas laisser baisser
le niveau de charge de la batterie à
moins de 20 % (moins que le der-
nier segment de l’indicateur de ni-
veau de la batterie). En cas de
remisage prolongé dans cet état,
selon le niveau de capacité effectif,
la batterie risque d’être endomma-
gée et de devoir être remplacée.

Si la batterie a perdu toute sa capa-
cité, elle ne peut plus être rechar-
gée.

Après un remisage de longue du-
rée, veiller à recharger la batterie
avant de conduire le véhicule. (Il se
peut que la charge prenne plus detemps qu’à l’ordinaire.)
Avant de remiser le scooter pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers et de la béquille centrale.
3. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puisélever le scooter de sorte que ses
deux roues ne reposent pas sur le sol.
S’il n’est pas possible d’élever les
roues, les tourner quelque peu chaque
mois de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
N.B.Effectuer toutes les réparations nécessai-res avant de remiser le scooter.
1CB-9-F0.book 4 ページ ２０１０年１０月１５日　金曜日　午後２時１５分

10-1
2
3
4
5
6
7
8
910
CARACTÉRISTIQUES
FAU50970
Dimensions:Longueur hors tout:
1565 mm (61.6 in)
Largeur hors tout:
600 mm (23.6 in)
Hauteur hors tout:
990 mm (39.0 in)
Hauteur de la selle:
745 mm (29.3 in)
Empattement:
1080 mm (42.5 in)
Garde au sol:
110 mm (4.33 in)
Rayon de braquage minimum:
1700 mm (66.9 in)Poids:Poids à vide:
56 kg (123 lb)Châssis:Type de cadre:
Cadre-poutre
Angle de chasse:
25.00 
Chasse:
75 mm (3.0 in)Pneu avant:Type:
Avec chambre
Taille:
60/100-12 36J
Fabricant/modèle:
INOUE RUBBER/MB80
Pneu arrière:Type:
Avec chambre
Taille:
60/100-12 36J
Fabricant/modèle:
INOUE RUBBER/MB80
Charge maximale:
87 kg (192 lb)
* (Poids total du pilote, du chargement et
des accessoires)Pression de gonflage (contrôlée les
pneus froids):Avant:
200 kPa (2.00 kgf/cm
2, 29 psi)
Arrière:
250 kPa (2.50 kgf/cm2, 36 psi)
Roue avant:Taille de jante:
12 x 1.50Roue arrière:Taille de jante:
12 x 1.50Frein avant:Type:
Frein à tambour
Commande:
À la main droiteFrein arrière:Type:
Frein à tambour
Commande:
À la main gauche
Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal
Débattement de roue:
50.0 mm (1.97 in)Suspension arrière:Type:
Ensemble oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement de roue:
55.0 mm (2.17 in)Phare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule  quantité:Phare:
12 V, 35 W/35 W  1
Feu arrière/stop:
12 V, 5.0 W/21.0 W  1
Clignotant avant:
12 V, 10.0 W  2
Clignotant arrière:
12 V, 10.0 W  2
Warning indicator light:
LED
1CB-9-F0.book 1 ページ ２０１０年１０月１５日　金曜日　午後２時１５分

11-1
1
2
3
4
5
6
7
8
9
1011

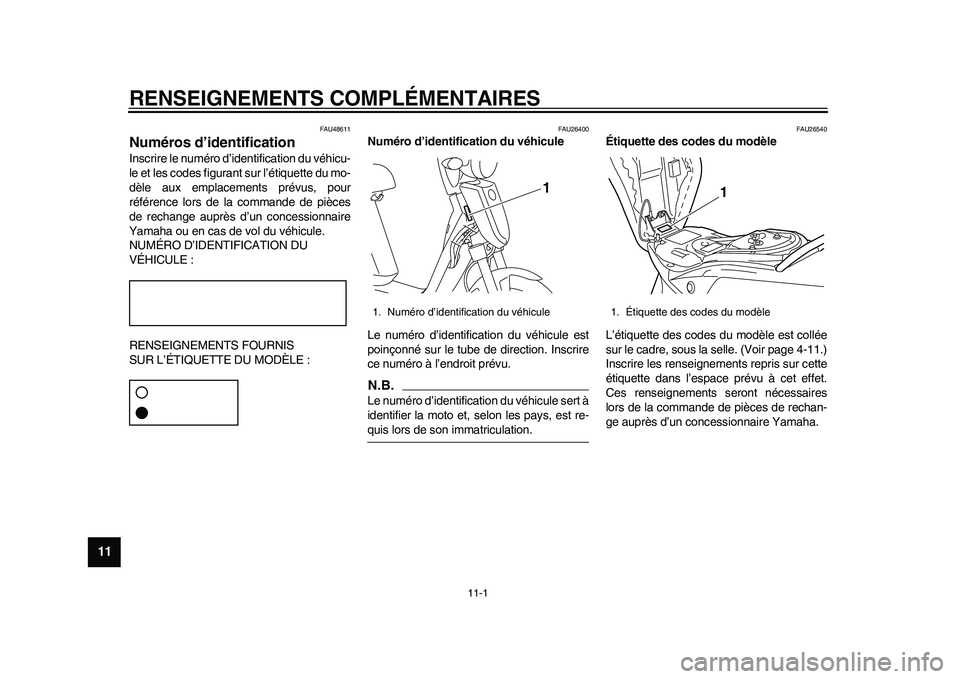

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU48611
Numéros d’identification Inscrire le numéro d’identification du véhicu-
le et les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour
référence lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS
SUR L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26540
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 4-11.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de rechan-
ge auprès d’un concessionnaire Yamaha.
1. Numéro d’identification du véhicule
1
1. Étiquette des codes du modèle
1
1CB-9-F0.book 1 ページ ２０１０年１０月１５日　金曜日　午後２時１５分

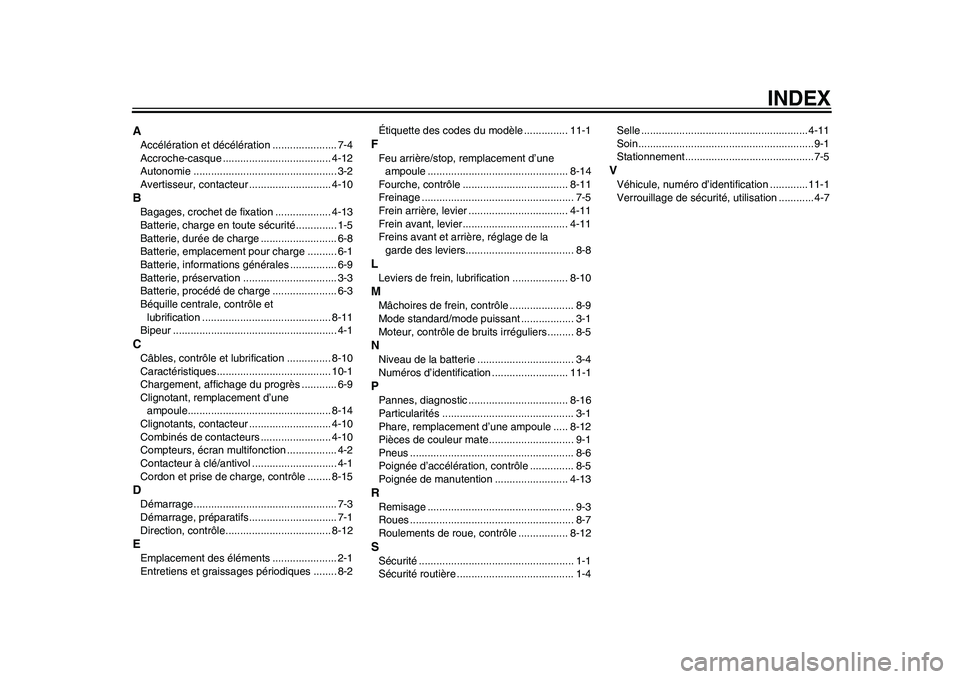

INDEX
AAccélération et décélération ...................... 7-4
Accroche-casque ..................................... 4-12
Autonomie ................................................. 3-2
Avertisseur, contacteur ............................ 4-10BBagages, crochet de fixation ................... 4-13
Batterie, charge en toute sécurité.............. 1-5
Batterie, durée de charge .......................... 6-8
Batterie, emplacement pour charge .......... 6-1
Batterie, informations générales ................ 6-9
Batterie, préservation ................................ 3-3
Batterie, procédé de charge ...................... 6-3
Béquille centrale, contrôle et
lubrification ............................................ 8-11
Bipeur ........................................................ 4-1CCâbles, contrôle et lubrification ............... 8-10
Caractéristiques....................................... 10-1
Chargement, affichage du progrès ............ 6-9
Clignotant, remplacement d’une
ampoule................................................. 8-14
Clignotants, contacteur ............................ 4-10
Combinés de contacteurs ........................ 4-10
Compteurs, écran multifonction ................. 4-2
Contacteur à clé/antivol ............................. 4-1
Cordon et prise de charge, contrôle ........ 8-15DDémarrage................................................. 7-3
Démarrage, préparatifs.............................. 7-1
Direction, contrôle.................................... 8-12EEmplacement des éléments ...................... 2-1
Entretiens et graissages périodiques ........ 8-2Étiquette des codes du modèle ............... 11-1
FFeu arrière/stop, remplacement d’une
ampoule ................................................ 8-14
Fourche, contrôle .................................... 8-11
Freinage .................................................... 7-5
Frein arrière, levier .................................. 4-11
Frein avant, levier.................................... 4-11
Freins avant et arrière, réglage de la
garde des leviers..................................... 8-8LLeviers de frein, lubrification ................... 8-10MMâchoires de frein, contrôle ...................... 8-9
Mode standard/mode puissant .................. 3-1
Moteur, contrôle de bruits irréguliers ......... 8-5NNiveau de la batterie ................................. 3-4
Numéros d’identification .......................... 11-1PPannes, diagnostic .................................. 8-16
Particularités ............................................. 3-1
Phare, remplacement d’une ampoule ..... 8-12
Pièces de couleur mate ............................. 9-1
Pneus ........................................................ 8-6
Poignée d’accélération, contrôle ............... 8-5
Poignée de manutention ......................... 4-13RRemisage .................................................. 9-3
Roues ........................................................ 8-7
Roulements de roue, contrôle ................. 8-12SSécurité ..................................................... 1-1
Sécurité routière ........................................ 1-4Selle ......................................................... 4-11
Soin............................................................9-1
Stationnement............................................7-5
VVéhicule, numéro d’identification ............. 11-1
Verrouillage de sécurité, utilisation ............4-7
1CB-9-F0.book 2 ページ ２０１０年１０月１５日　金曜日　午後２時１５分

❊❍ ✤




IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2010.10–0.2×1 !
(F)

IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2010.10–0.2×1 !
(F)
